Разметка фундамента под дом своими руками
KakPostroit.by 05.05.2016
Как только появляется вся нужная для строительства дома документация (проект, паспорт дома и т.д.), приступаем к его возведению. Строительства дома начинается с фундамента, а он с разметки. Как правильно разметить фундамент под дом, гараж, сарай и другие постройки своими руками расскажет статья.
Мой мир
Вконтакте
Одноклассники
Google+
Подготовка участка
Перед тем как начать разметку фундамента, следую подготовить участок. Для этого избавляемся от всего, что будет мешать процессу разметки, если мешает дерево, срезаем и выкорчевываем, камни переносим, хлам вывозим. При не ровном рельефе земли надо провести планировку участка, нанять спецтехнику, для быстрого и качественного результата. Если неровности на участке небольшие можно их исправить своими руками, при помощи лопаты.
По-хорошему надо снять верхний слой земли, чернозем, и отвести его на расстояние где он не будет мешать процессу строительства. Но не всегда это надо и не все это делают. Если чернозем убирать не надо и участок относительно ровный, остается только скосить траву, если она есть, тат как она будет мешать при разметке фундамента дома, в процессе натягивания веревки или лески.
Необходимые инструменты
Чтобы не отвлекаться в процессе разметки на поиски материала и инструментов, их следует заранее подготовить, все необходимое, описано в списке ниже:
- две рулетки – одна от 3 до 10 м., другая метров 10-30, в зависимости от размеров постройки;
- молоток или кувалда;
- леска, шнур или веревка 100-200 м., в зависимости от размера размечаемой территории;
- отвес;
- деревянные колышки или арматура 10-16 мм. в диаметре;
- деревянные столбы размером 1,5 – 2 метра;
- доски шириной 5-10 см., толщиной 2,5 см., длинной 1-1,5 м;
- лопата.
Этапы разметки

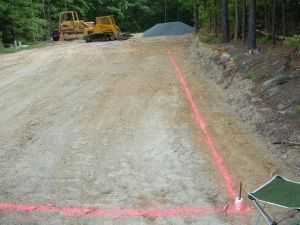

1. На начальном этапе следует отбить границы участка, для этого по его углам вбиваем колья и натягиваем по периметру веревку (рис. 1).
Рис. 1

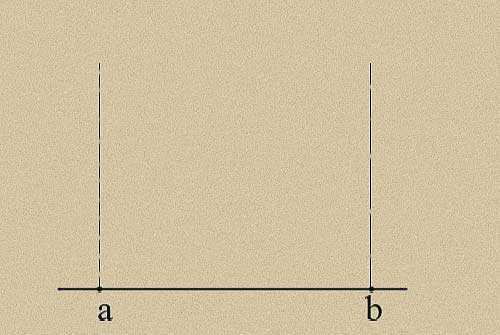

2. Соблюдая план строительства, отмеряем необходимое расстояние, от лицевой стороны участка до дома. Для этого берем рулетку и отмеряем по границы участка от левого и правого угла одинаковое расстояние, указанное в проекте и вбиваем колышки, далее натягиваем веревку от одной точки к другой (рис. 2).
Рис. 2
3. На полученной линии отмеряем первую сторону фундамента. Соблюдая проектные данные, откидываем от края участка расстояние, на котором будет находится дом, и вбиваем колышек. Далее от этой точки отмеряем размер стороны будущей основы дома и вбиваем второй колышек (рис. 3).
Рис. 3

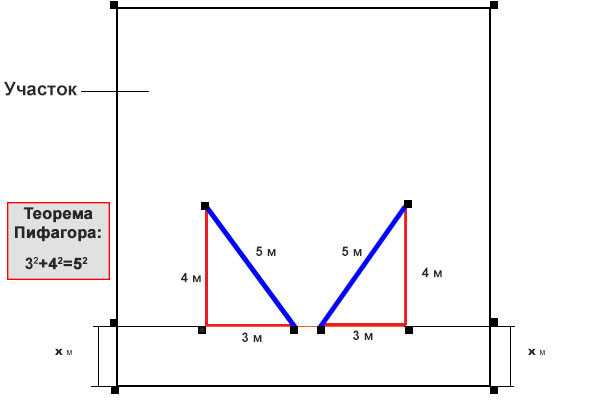

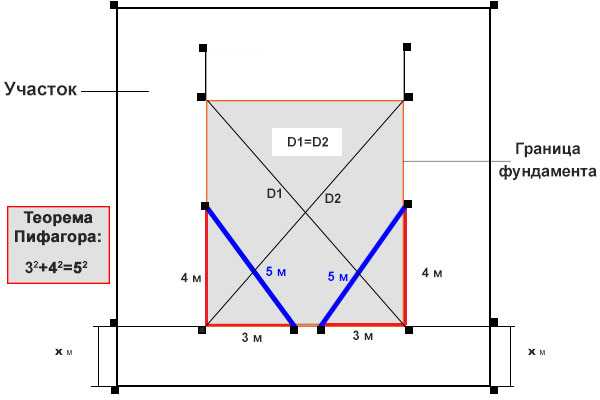

4. Для дальнейшего процесса разметки фундамента используем теорему Пифагора из геометрии, чтобы получить прямой угол. Для этого, от крайних точек полученной стороны откидывает линии по направлению будущих сторон, и выставляем на полученных линиях треугольник в отношении 3м:4м:5м, как показано на рисунке. Почему именно 3:4:5? Все благодаря теореме Пифагора, так как она гласит, что сумма квадратов длин катетов прямоугольного треугольника равна квадрату длины гипотенузы. Таким образом, получаем две линии отходящих от одного и второго края первой стороны фундамента под прямым углом, забиваем временно колышки (рис. 4).
Рис. 4
5. Полученные перпендикуляры имеют размер 4 метра, это размер мал для того чтобы разметить фундамент под дом, так как средний размер дома 10 на 10 метров. Чтобы удлинить перпендикуляр, следует взять длинную веревку и натянуть так чтобы две точки, на краю первой стороны основы дома и на конце перпендикуляра стали на одной линии (рис. 5). Уловив их на одном уровне, вбиваем колышек, делаем это с запасом, если фундамент 8 метров в ширину, то колышек вбиваем через 10 метров, чтобы в будущем установить обноску на подходящем расстоянии от дома.
Рис. 5
6. На полученных прямых отмеряем две стороны фундамента, размеры берем из проекта. Устанавливаем колышки, и соединяем их ниткой. В итоге получаем все четыре внешние стороны фундамента. Для проверки меряем диагонали, они должны быть равными, погрешность в несколько миллиметров считаю не значительной (рис. 6). Полученные в процессе разметки стороны фундамента, надо удлинить для переноса их на обноски.
Рис. 6

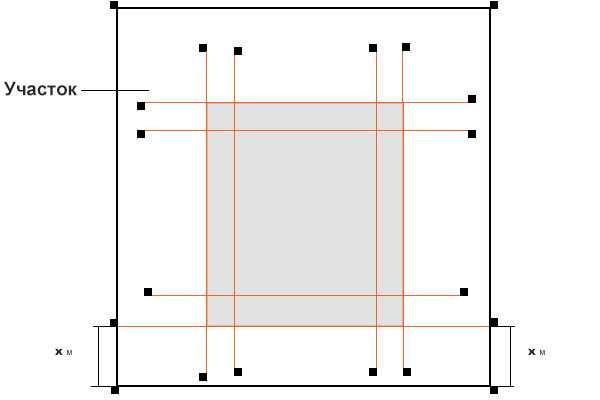

7. Получив внешний контур фундамента, отмеряем от него расстояние до внутренних сторон, с помощью рулетки и угольника, вбиваем колышки и натягиваем по ним шнур (рис. 7). После этого можно приступить к копке, но есть одно но, перед этим надо обязательно установить обноски. Установка обносок нужна для точного монтажа опалубки и разметки стен дома.
Рис. 7

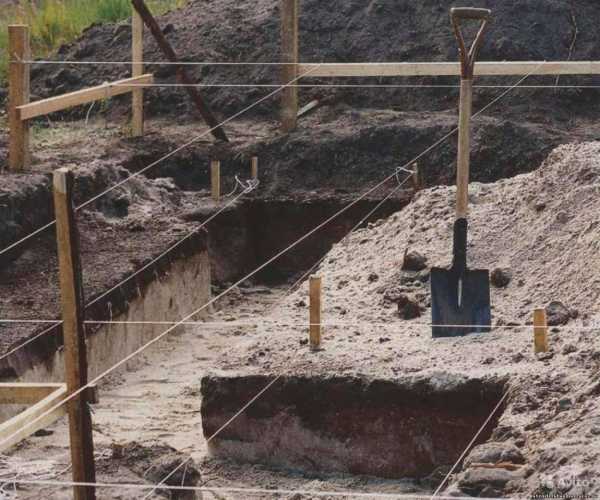

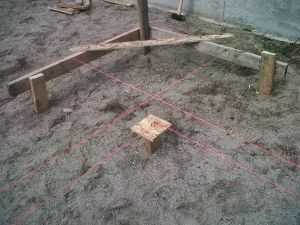

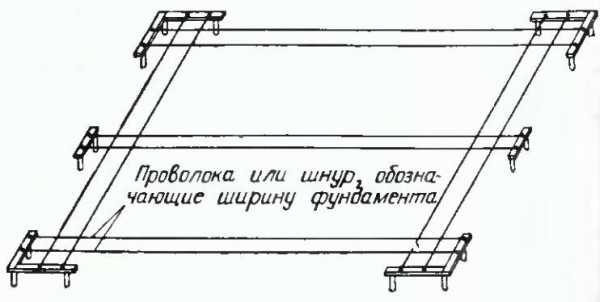

8. Процесс установки обносок начинаем с выкапывания ямок для столбиков, в местах расположения осей, так чтобы ось проходила по центру доски обноски (см. рис). Устанавливаем столбы в ямы приблизительно на одном уровне, засыпаем их, и утрамбовываем вокруг песок для хорошей устойчивости обноски, столб при этом равняем по уровню. Так же для увеличения устойчивости столбиков пользуются раскосами. Для их установки берем кол, вбиваем в землю напротив каждого столба обноски. После сбиваем кол и столб доской. Доску, соединяющую столбики обноски, прибиваем на 10-20 см. выше высоты будущего фундамента. Обратите внимание на расстояние обносок друг от друга и до дома, делаем его таким, чтобы между ними в будущем могла спокойно подъезжать техника (рис. 8).
Рис. 8
9. Теперь с помощью отвеса переносим нашу ось на доску и вбиваем гвоздь. Таким образом, переносим все натянутые оси на обноски, проделав это, можно считать процесс разметки фундамента под дом оконченным.
Разметка более сложного фундамента производится по тому же принципу, просто разбейте образно фундамент дома на несколько частей в виде прямоугольников и квадратов, разметьте основную часть, далее остальные как будет удобнее, все зависит от проекта дома, главное в процессе разметки придерживайтесь теоремы Пифагора.
Данный процесс разметки фундамента под дом своими руками не представляет собой сложной задачи, главное делать все, не спеша и внимательно, придерживаясь инструкции и проектных данных. Надо отметить, что выполнять разметку одному неудобно, это приведет к неточному результату, позовите себе в помощь брата, свата или друга.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
kakpostroit.by
Разметка под фундамент своими руками: технология, способы, инструкция процесса
Одним из самых дорогих и трудоемких этапов каждого из типов строительства является конструирование основы, базы под функциональное сооружение, неотъемлемым атрибутом которого есть разметка под фундамент своими руками. Понятно, что именно на это основание положена миссия нести большую ответственность за его будущую прочность, а также устойчивость здания, его прочность и функциональную состоятельность. Такая конструкция как фундамент выполняет роль той опоры, которая полностью принимает на себя всю нагрузку, оказываемую сооружением, распределяет ее по занимаемой зоне подстилающей поверхности.
Более того, именно грамотно сконструированное основание любого здания позволяет свести все нюансы рельефа грунта к единому однородному горизонту, в частности, с него и начинается сама по себе разметка участка под дом.
Этот процесс представляет собой определение всего периметра дома и также осуществление процедуры ориентировки фасада. Каким же образом правильно провести эту процедуру, не пользуясь услугами специалистов? Рассмотрим ниже.
Технология
Для начала стоит выделить базовые этапы процесса адекватной разметки участка под застройку. К их числу относят такие компоненты:
- определение привязки, степени ее правильности;
- фиксация таких параметров как ширина сооружения и его длина;
- измерение углов здания.
Сама вышеописанная процедура осуществляется обученными технологами – профессионалами – геодезистами. Конечно, когда вы непосредственно переходите к опции строительства, на руках к тому времени имеется грамотный утвержденный экспертами план застройки. Именно в этот момент стоит подробно изучить все особенности обрабатываемой почвы, а также то, на какой глубине находятся грунтовые воды на участке. Даже если речь идет об облегченном типе строения – бане, гараже – все равно разметка под фундамент своими руками очень важный компонент организованной деятельности.
Правильная геометрия – самый сложный элемент процесса. План стоит «наложить» на участок и соблюсти при этом все необходимые углы. Конечно, неточности расчета на качество и устойчивость фундамента никак не повлияют, но вот когда дело дойдет то процедуры возведения стен, доставят немало всякого рода неприятностей.
Для того чтобы правильно соблюсти все необходимые для адекватной разметки геометрические углы, стоит помнить о двух базовых геометрических правилах, известных все еще со школы:

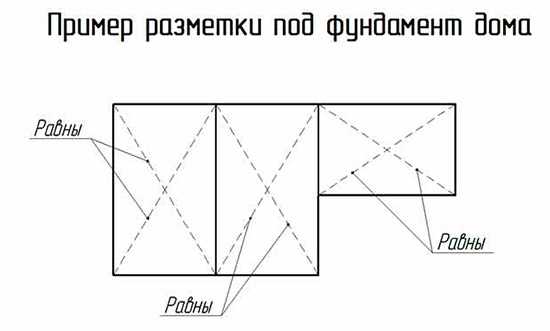

- В пределах одного прямоугольника обе диагонали полностью одинаковы. Они также аналогичны и в другой фигуре — равнобедренной трапеции.
- Также стоит учитывать правило под названием «золотой треугольник». Так, прямоугольная фигура, стороны которой всегда кратны 3 и 4, в любом случае характеризуется наличием гипотенузы, величиной в пять единиц. Именно это принцип применим для строительства.
Условия и нюансы процесса
Для того чтобы разметка под ленточный фундамент была адекватной, для ее осуществления необходимо использовать такие инструменты:
- 20-метровая рулетка из металла;
- надежная толстая веревка;
- крепкие колышки из дерева и надежные прищепки, которые применимы для осуществления пометок локальных точек будущего сооружения.
Перед началом работы обязательно определяется точка, выполняющая роль угла здания. Сквозь то зону необходимо провести специальную длинную линию, ставшую основанием для первой стены (будет она фронтальной либо фасадного типа особого значения не имеет). Сам колышек стоит установить где-то на расстоянии в 50 см от первоначального угла, а вот последний помечаем с помощью прищепки.
При участии мерной рулетки откладываем необходимую длину от самой стены, после чего вбиваем другой колышек на том же расстоянии, что и первый, локализацию второго угла также фиксируем при помощи прищепки.
Не рекомендуется помещать маркер в сам угол: он может либо же пострадать в процессе работы, либо попросту мешать процедуре выемки грунта.
Сквозь отметку – точку следует внимательно провести ровную линию второй стены, так же, как это происходило и в первом случае, для начала происходит измерение необходимого угла:
- от первой стены откладываем четыре метра и маркируем эту точку;
- на второй и третей – и делаем тоже самое;
- измеряем полученное расстояние при помощи рулетки;
- если результат равен 5м – отлично, можно вбивать также следующий колышек очередной стены, измерять очередной угол;
- вымеряются другие геометрические показатели.
Следует сконцентрировать внимание — шнур, с помощью которого можно качественно разметить фундамент самостоятельно, обязательно должен располагаться на единой высоте во всех точках. Осуществлять измерения на самой почве более чем нецелесообразно, поскольку потенциально велика ошибка в расчетах из-за нюансов рельефа.
Сама по себе такая работа, в принципе, особой сложности не представляет. Но порой ее осуществление требует наличие опытного и умелого помощника. Завершить процедуру разметки можно осуществлением контроля за тем, одинаковы ли диагонали полученного прямоугольника. Если обнаружилось отклонение в пределах трех сантиметров, то такой показатель вполне допустим.
Внутренний контур размечают аналогичным способом. Углы контролируют так же. В случае если предполагается только залить траншею с применением фундамента, процедуру можно выполнить сразу, обязательно допуская опалубку. В целом, разметка участка под фундамент – это процедура довольно простая, гораздо проблематичнее соблюсти все геометрические параметры монтажа самой опалубки и оптимальной установки обязательного верхнего уровня, придерживаясь правильной высоты. С этой целью производится процедура тщательной расчистки строительной площадки и ее выравнивание еще до того, как была осуществлена разметка.
Сам проект фундамента можно вымерять, применяя измерения технологической привязки к обрабатываемой местности, которые обозначены в его пределах. Тогда обычно фиксируется любой из потенциально возведенных углов сооружения с учетом выбранных расстояний от всех точек контроля. Это и будет непосредственно первый угол конструкции.
Помните о том, что сама по себе разметка участка под баню – это, в принципе, последний шанс трансформировать идею строительства. Существует возможность, что вы захотите изменить ориентацию по сторонам света, либо же выбрать иной материал для строительства стен сооружения, либо почувствуете, что стоит увеличить размер фундамента, поскольку кирпичная кладка в него так и не впишется.
Все эти факты очень важны для процесса строительства. Именно на этом этапе мы имеем возможность осуществить изменения уже утвержденного строительного плана, в которых возникла необходимость. Учитывать стоит только факт выдержки параметров для жилой застройки, например, такие как минимальная отдаленность от граничных пределов участка, а также трубопроводов магистрального типа.
Другой способ осуществления процедуры
В ответе на вопрос о том, как сделать разметку под фундамент, нет мелких нюансов. Важно учитывать каждую мелочь, конструкционные особенности основания повлияют на строительство всего сооружения в целом.
Опишем еще одну из наиболее оптимальных методик осуществления процедуры разметки, применимых в строительстве. Она характеризуется наличием таких структурных этапов:
- стоит для начала с определением местоположения основного либо же базисного угла, именно в него и вбивается специальный деревянный колышек;
- скамейки фиксируются на полутораметровом расстоянии от одной стороны возводимого фундамента и трехметровом – с его другого бока;
- шнур протягивается между досками и самим базисным углом; отмеряется длина самой стороны конструкции, колышек под номером два вбивается именно в этой точке;
- восстанавливаются все перпендикулярные линии из вбитых в землю кольев. мерной рулеткой выделяются одинаковые расстояния от них, фиксируются все маркеры. длина ее выставляется на 2, 1 м, чертятся дуги условных окружностей – там, где они впервые пересекутся, и будет крепиться строительная веревка к установленной на земле «скамейке».
- далее от последней конструкции далее отмеряется необходимая величина, которая приравнивается к последующей длине возводимого фундамента, здесь обязательно устанавливается доска. стоит соединить их при помощи специальной веревки, представляющей собой высоту треугольника. очередная длина возводимого фундамента отмеряется от колышка и выделяется третий необходимый угол сооружения.
- другие расстояния и углы откладываются тем же способом.

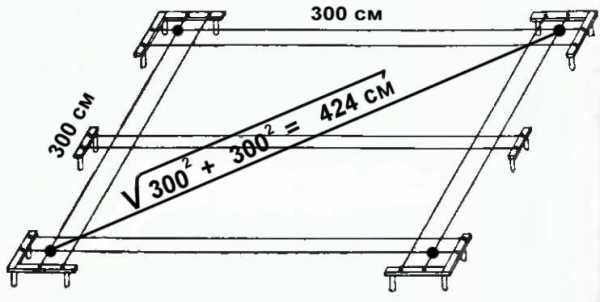

- в конце стоит провести верификацию диагоналей прямоугольника. Если они равны, то процедуру разметки вы осуществили корректно.
По большому счету, правиться с такой работой можно за несколько часов, особенно тогда, когда есть хороший помощник.
nafundamente.ru
Разметка под фундамент своими руками
Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент. Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.
Какие инструменты понадобятся?
Производится разметка фундамента своими руками с применением инструментов:
- Рулетки;
- Шнура;
- Гидроуровня и отвеса;
- Помимо этого понадобятся деревянные колышки.
С чего начать разметку?
Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

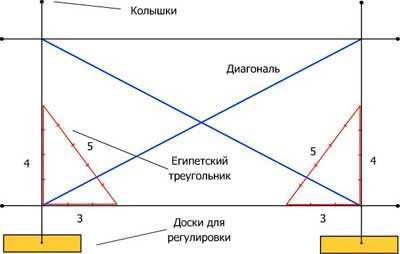

«Египетский треугольник». Самый простой метод
Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:
1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего;
2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов;
3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками;
4. Вдоль короткой стороны проводят требуемый перпендикуляр;
5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.
Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

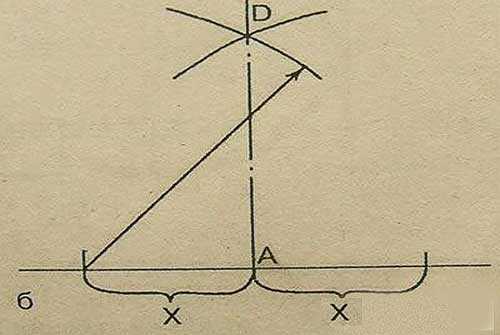

class=»eliad»>Метод двух дуг
Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.
На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.
Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).
Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.
Видео по теме:
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
class=»eliad»>postroju-dom.ru
Как разметить фундамент для дома своими руками
Первым этапом любого строительства является создание плана. После данной процедуры, все то, что было в проекте, переносится на участок в соответствии с размерами и формами. Каждый шаг разметки фундамента зависит от того основания, которое обустраивается, но первый этап одинаков для всех видов фундамента. Данная статья расскажет о том, как правильно разметить фундамент в зависимости от его вида.
Подготовка участка под разметку

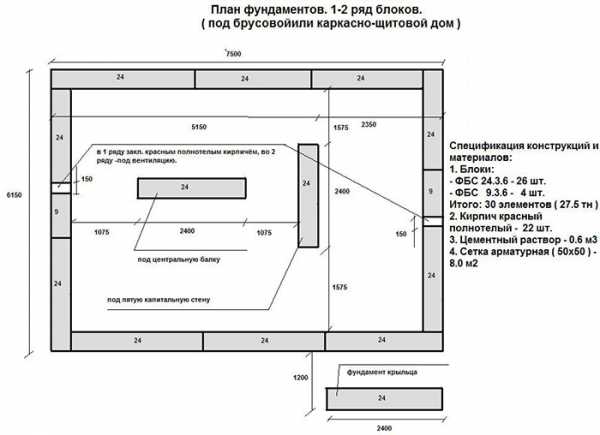

Перед тем, как будет произведена разметка фундамента своими руками на участке, нужно сделать его проект на бумаге с указанием размеров, площади, геометрии будущего строения и планировки внутреннего пространства. Каждый отдельный проект составляется на основе характеристик участка, на котором будет производиться строительство. Для того чтобы разметить участок, нужно подготовить следующие инструменты: колышки в достаточном количестве, рулетка и отвес, строительные уровни разного размера, лазерный дальномер и нивелир, крепкий шнур, доски для обустройства обноски.
Обязательно перед разметкой участок расчищается, удаляются старые постройки, и убирается весь мусор, который может помешать разметке и строительству.
Чистая площадка выравнивается так, чтобы она была максимально горизонтальной, без какого-либо рельефа.
Обязательно должен быть подготовлен проезд к участку для строительной техники. Лучше всего его присыпать гравием, чтобы во время осадков дорогу не размыло. Также расчищается место под строительные материалы и возводится забор, пусть и временный.
Общие данные о разметке участка под фундамент
Вне зависимости от выбранного типа фундамента и геометрии здания, первые работы по разметке основания для дома своими руками производятся одинаково. Здесь помогает правильно выстроить проект уже на участке теорема Пифагора или правило египетского треугольника.
Вот пошаговая технология универсального способа, как разметить фундамент:
- Для начала нужно определить размещение одной стены дома. Обычно она размещается вдоль забора или, если он еще не построен, параллельно границе участка. Если эта стена располагается вдоль забора, то от него отмеряются равные промежутки и прокладывается линия, равная длине соответствующей стены. Благодаря этой линии можно определить два угла здания, которые в обязательном порядке нужно отметить вбитыми в землю кольями. Далее линия закрепляется обноской. Она устанавливается на некотором расстоянии от предполагаемой траншеи или котлована и выполняется при помощи вертикальных и прибитых к ним горизонтальных досок.
- Выбор угла на стороне дома, от которого будет произведена дальнейшая разметка. От колышка в данном углу нужно натянуть бечевку под углом 90 градусов в соответствующую сторону. Сделать такой угол на глаз не представляется возможным, но на данном этапе можно оставить и тот, который получился. Там, где бечевка будет пересекаться с первой вынесенной стороной, нужно сделать закрепление.
Важно! На первом этапе работы производятся только с использованием шнура.
- После того, как угол будет определен точно и его показатель станет равным 90 градусов, можно монтировать обноску второй стороны.
- На одной стороне отмечается 3 метра от места пересечения шнуров и 4 метра на другой.
- По прямой между этими двумя отметками измеряют расстояние. Это получается гипотенуза треугольника. Это нужно для того, чтобы проверить градусную меру угла. Если данное расстояние будет равно пяти, то такой угол верен и можно смело сооружать обноску под фундамент. Если же длина гипотенузы не равна значению 5, то нужно смещать один из катетов до того момента, пока не получиться прямой угол.
- Построение третьей стены идет таким образом: на первой прямой опять же берется точка и выстраивается прямой угол, в соответствии с которым нужно натянуть шнур.
- На обеих сторонах, которые построены от первой под прямым углом нужно отметить расстояние, которое равно длине стены и между этими точками под прямым углом закрепить четвертую бечевку.
- Последние две стороны измеряются и на них откладываются расстояния, которые равны габаритам здания. Если данные метки совпали, то разметка выполнена верно, если же нет, то нужно перемещать последнюю веревку до того момента, пока они не совпадут.
- Производится проверка правильности размеченного участка. Если все сделано верно, то диагональные измерения будут равны друг другу.

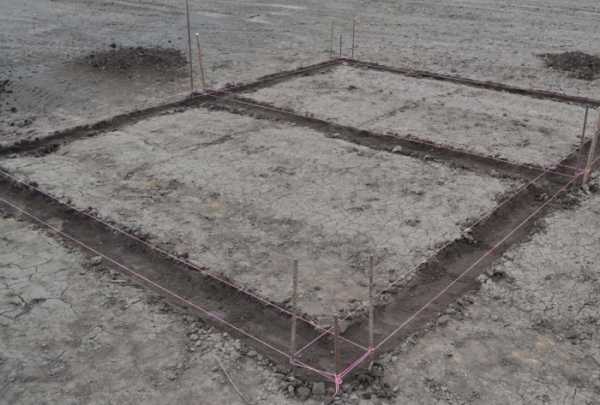

- Результат разметки – готовый прямоугольник, полученный из бечевки или обноски.

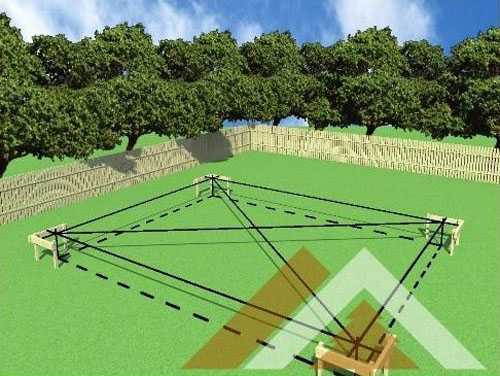

Разметка методом «паутина»
Выполнить разметку можно не только при помощи египетского треугольника, но и другим методом, который получил название «паутина». Данный вариант разметки потребует наличия бечевки, колышек и рулетки. Вот пошаговая инструкция такой разметки:
- Сделать заготовки из бечевки, длина каждой из которых равна стороне прямоугольника и его диагонали. Данные отрезки правильно соединить и скрепить места их пересечения.
- Одну сторону натянуть и закрепить при помощи колышков, которые вбиваются в грунт. Обычно за основу берется та сторона, которая идет в параллель забору.
- Натянуть шнур, который является диагональю, и закрепить колышками.
- Натянуть вторую диагональную веревку и также закрепить.
Важно! Шнур по всем сторонам и диагоналям должен быть максимально натянут, без провисаний.
В данном методе нужно использовать только ту веревку, которая не будет растягиваться под влиянием силы. В противном случае измерения могут получиться неточными.
Разметка различных типов фундамента
Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

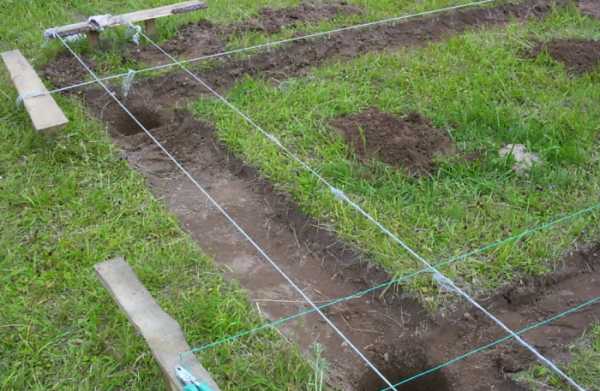

Размечаем ленточный фундамент
Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.
Размечаем столбчатый фундамент
Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.
Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.
Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей.
Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.
Размечаем плитный фундамент
Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.
Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.
Заключение
Разметка фундамента – сложный процесс, который требует от мастера четкого следования инструкции и особой внимательности. Но и его можно выполнить самостоятельно, если заранее изучить все нюансы данного дела и правильно применить теоретические знания на практике. Конечно, можно обратиться к профессионалам, которые сделают все быстро и качественно, но, если бюджет на строительство строго ограничен, то вполне возможно сэкономить немалые средства на разметке, произведя ее самостоятельно.
bouw.ru
Как разметить фундамент для дома своими руками
Вы собрались строить свой частный дом. Ни для кого не секрет, что строительство нужно начинать с фундамента, но перед закладкой основания его нужно правильно разметить, что не так легко, как кажется на первый взгляд. Многие строители не уделяют этому самому первому пункту строительства должного внимания, вследствие чего появляется много проблем с построенным фундаментом или же с построением стен.
Если вы прежде ничего сложнее будки для собаки не строили, то рекомендую вам прочитать данную статью от начала до конца, дабы избежать ненужных проблем с будущим сооружением.
Способы разметки фундамента для дома
На сегодня имеется несколько методов разметки фундамента для конструкций разного размера.
Вот самые популярные из них:
- «Египетский треугольник». Вам потребуется построить треугольник с соотношением сторон 5-4-3 (приблизительно). Суть этого способа заключается в том, что линии стен должны быть параллельны катетам треугольника.
- Для разметки небольших домов. На начальном этапе процесса разметки фундамента необходимо посчитать периметр прямоугольника, отметить его диагонали и сплести «паутину». Для этого считаем внешний периметр предполагаемого фундамента. Чтобы высчитать диагональ треугольника нужно пользоваться этой формулой – c = √(a2 + b2).
- Разметка фундамента для крупных проектов. Если вы планируете строить крупное сооружение, то для разметки фундамента лучше воспользоваться специальными компьютерными программами. Рассчитав всё на компьютере, переносим все свои расчёты на свой участок.
Более подробно про разметку читайте ниже.
Необходимые материалы
Многие тут же подумают, что единственное, что может понадобиться для разметки территории под будущий фундамент – это рулетка и лопата. В принципе – это правда, но всё же вам понадобятся ещё некоторые инструменты.
Вот полный список нужных инструментов для проведения качественной разметки фундамента:
- Рулетка. Данный инструмент понадобится в любом случае. Желательно, чтобы длинна рулетки была не менее длинны самой длинной стены в будущем доме.
- Небольшие колышки или прутья арматуры размером от 1 метра. Они вам понадобятся для более точного обозначения углов фундамента.
- Для разграничивания лучше всего использовать шнур или верёвку ярких или тёмных цветов (зависит от грунта). Самое главное, чтобы данные элементы выделялись на фоне песка/земли.
- Ненужные доски. С их помощью становится удобнее корректировать разметку перемещая шнур/верёвку.
- Зажимы или прищепки для фиксации шнура.
- Строительный угольник для более точной разметки углов в будущем основании.
- Строительный метр. Желательно иметь при себе, пригодится для проведения более точных измерений.
- Хороший глазомер.
Как разметить фундамент для дома своими руками
Итак, если вы решились делать разметку фундамента самостоятельно, то обязательно прочитайте инструкцию ниже:
- Для начала следует определить месторасположение основной точки, а точнее, главной фасадной стены. Делать это следует не так «как я хочу», а подойти к этому делу более серьёзно. Просчитайте несколько вариантов расположения окон, въездов и выездов, комнат, несущих конструкций. Также не забывайте и про климатические и тектонические особенности своего района. Определившись с размещением основной фасадной стены дома, необходимо вбить первый колышек от её начала.
- Дальше ищем противоположную сторону относительно только что поставленного колышка. Иными словами, мы ищем начало фронтальной стены относительно основной. Дальше проводим прямую линию от первого колышка к предположительному месторасположению второго. Производим замеры с помощью рулетки и вбиваем кол. Затем натягиваем между ними шнур, если шнур лёг немного неровно, то проведите измерения заново. Также расстояние между колышками обязательно должно ровняться размеру боковой стены.
- Дальше делаем расчет правильности разметки основания для дома. Для достижения более точного результата следует использовать одно важное правило геометрии, в котором говориться, что в прямоугольном равнобедренном треугольнике основание всегда равняется длине стороны, умноженной на 1,5. С помощью этого правила и определяется правильность построения разметки.
- Затем нам требуется натянуть дополнительный шнур на расстояние в 40-50 сантиметров, который послужит основанием для равнобедренного треугольника. В итоге у вас должно выйти основание равное примерно 60-70 сантиметрам (зависит от запланированной площади дома). Дальше делаем разметку оставшихся двух схем опираясь на 3-й пункт в данном подзаголовке.
- Чтобы проверить правильность разметки, натягиваем шнуры от перпендикулярно противоположных углов дома. При условии, что вы сделали всё верно, то получившиеся прямые линии должны иметь равную длину (или приблизительно равную). Если они не равны друг другу, то исправьте ошибки в своих геометрических расчётах и повторите разметку заново.
Если вы следовали этой инструкции, то у вас должно всё получиться. После того как вы сделали разметку, выкапывайте небольшой котлован в пределах получившейся фигуры.
Глубина котлована должна составить около 50-120 сантиметров (зависит от того какой тип фундамента вы собираетесь использовать и насколько глубоко хотите его закопать).
Особенности разметки под столбчатый фундамент
Для разметки столбчатого (свайного) фундамента нам потребуется, помимо всего прочего, соорудить обноску. Размеры обноски должны зависеть от предполагаемой высоты будущего фундамента (около 50-120 сантиметров). Обноску можно соорудить самостоятельно с помощью досок, нам нужно 8 штук.
Затем расставляем обноски так, чтобы каждые 2 штуки смотрели друг на друга. Соединяем каждую из них шнуром, так чтобы в центре получился большой квадрат/прямоугольник (зависит от того какой формы по плану будет фундамент). Углы квадрата должны быть равны ровно 90⁰. В местах пересечения верёвки (углы квадрата) ставим колышки, которые покажут точное место бурения скважин под столбы.
Снимаем шнуры, так как они будут мешать выкапывать место под скважины. На том месте, где находятся колышки выкапываем неглубокие скважины. Дальше в скважины устанавливаем сваи, а затем заделываем их цементом. После приступаем к процессу разметки и строительству основной части фундамента (смотреть выше).
Особенности разметки под ленточный фундамент
Для того чтобы сделать качественную разметку ленточного фундамента, вам нужно первым делом очистить площадь, отведённую под будущие основание от различного мусора и растений. Затем делается сама разметка по вашему строительному плану. Для разметки желательно иметь под рукой несколько колышков и верёвку.
Далее нужно нанести внутренние и внешние границы. Чтобы разметка получилась более ровной следуйте следующей инструкции:
- Для начала определите ось будущего дома, как это сделать смотрите выше. Затем от оси начинаем размечать будущее основание под дом.
- Дальше с помощью отвеса намечаем первый угол, и от угла перпендикулярно натягиваем шнур ко всем остальным (кроме 4-го угла) предполагаемым углам дома.
- Дальше нам потребуется с помощью угольника и хорошего глазомера определить 4-й угол.
- Внешняя разметка готова. Теперь следует преступить к внутренней, для этого отступаем около 40 сантиметров от внешней разметки и делаем внутреннюю по аналогии с внешней.
Особенности разметки под плитный фундамент
Разметка плиточного фундамента мало чем отличается от обычной стандартной разметки фундамента. Нам также потребуется правильно определить все углы, расставить колышки, и для удобства натянуть на них шнур или верёвку. Однако вам придётся ещё опираться и на площадь плит, так как если одна плита на несколько сантиметров не войдёт в разметку, то всё придётся переделывать.
Чтобы таких конфузов не было, заранее определитесь с предполагаемой площадью фундамента, а также узнайте площадь каждой отдельной плиты. Дальше суммируем площадь всех плит и сравниваем с запланированной площадью основания под дом.
homehill.ru
Разметка фундамента своими руками: чертеж, видео инструкция
Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента.
Оглавление:
- С чего начинается процесс?
- Правила для ленточного основания
- Под столбчатый фундамент
- Плитный
- Советы и видео уроки
Подготовка инструмента и материала
Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки. Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.
- рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
- моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
- уровень или лазерный нивелир;
- деревянные или металлические колья;
- доски для сооружения обноски вокруг будущего строения;
- молоток;
- гвозди.

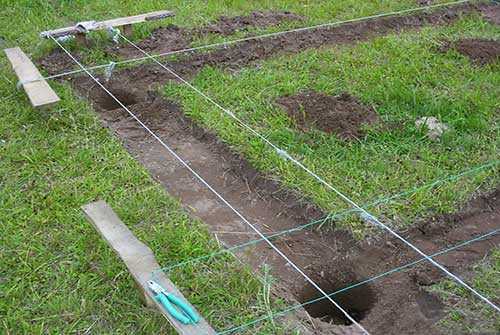

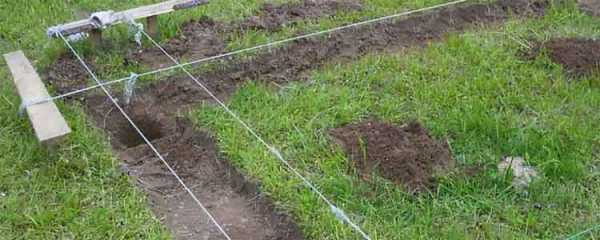

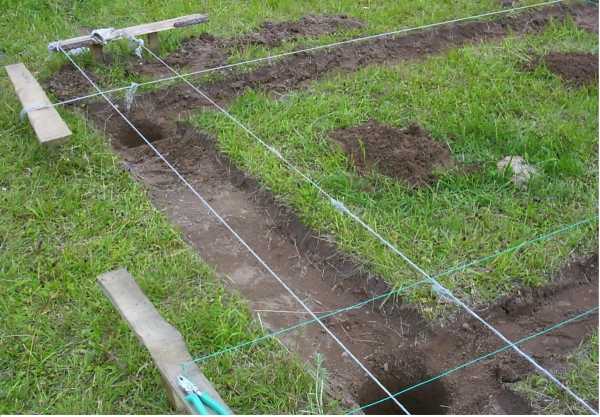

Сооружение и применение обноски
Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).
Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.
С чего начать?
На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. Разметку фундамента своими руками начинают с привязки на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

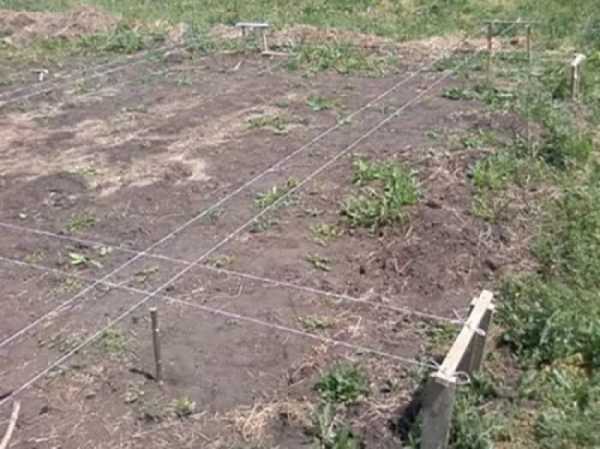

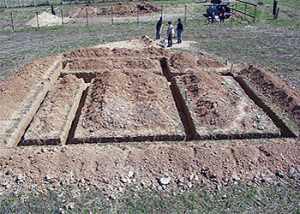

Разметка под ленточный фундамент
Этот вид называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.
После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.
Разметить углы фундамента можно при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником.
Правило «золотого треугольника»:
1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

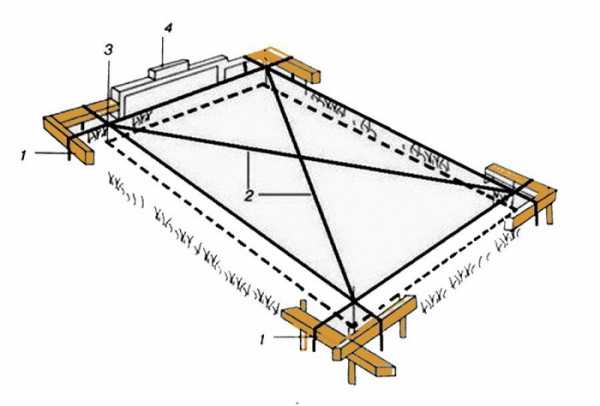

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.
3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.
4. Высота расположения осей должна соответствовать верхней отметке фундамента.
5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.
6. Такое основание отлично подойдет для строительства гаража или бани.
Разметка под столбчатое основание
Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду. Здесь после разметки главных осей их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.
Для точности и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

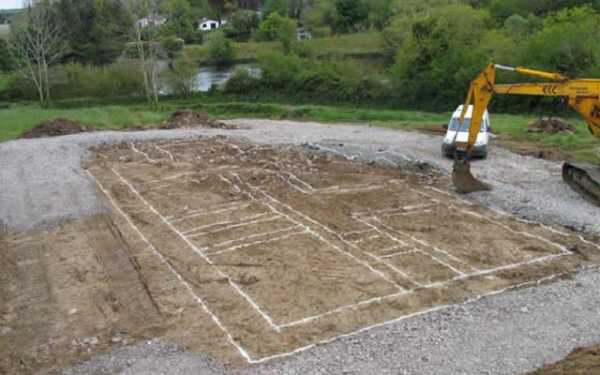

Разметка под плитный фундамент

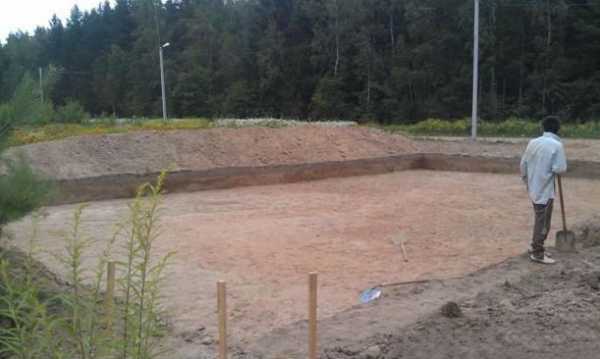

Поскольку основой под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь не требуется особой точности, достаточно отметить границы для работы экскаватора.
После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.
Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.
Общие рекомендации
Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.
- в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
- рулетку брать лучше металлическую, а не матерчатую;
- колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
- вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.
stroitel-list.ru
Разметка фундамента своими руками: правила, пошаговое руководство, инструменты
Воплощение в реальную жизнь любого запроектированного сооружения начинается с обустройства заглубленной основы. А разметить план на земле своими силами так же сложно малоопытному застройщику, как и возвести фундамент под дом.
Оглавление:
- Необходимость разметки
- Способы составления схемы
- Инструкция по шагам
Почему так важно правильно разметить основание?
Сооружение современных зданий, включая и частные, немыслимо без использования типовых шаблонных строительных элементов, с конкретными, заданными размерами. А любая неточность или несоответствие проекта на начальных этапах влечет за собой ошибку, которая в результате исправлений обрастает новыми, еще более актуальными погрешностями.
И если для ленточного фундамента абсолютная неукоснительность не принципиальна, то для столбчатых или свайных оснований, которые монтируются строго по привязкам, требуется соблюдения проектных координат. Такая же принципиальность планировки заглубленной части строения необходима при возведении бревенчатых домов или из бруса. Ведь для них стеновые элементы готовятся оговариваемой длины. И для сэндвич-панелей, изготавливающихся на производстве с конкретными габаритами, также имеет большое значение разметка площадки.
Способы нанесения контуров основания
Нанесение контуров заключается в создании разными методами прямых углов. То есть цель одна – организовать на выделенном под застройку участке угол в 90° от репера. Простейший и безошибочный вариант – это разметка с помощью лазерного нивелира. Неопытные потенциальные домовладельцы, строящие своими руками себе жилища, в целях экономии предпочитают обходиться старыми традиционными методами разметки без нивелира, применяя азы геометрии. Самые популярные из них:
- «золотой» треугольник;
- паутина;
- скрещивание кривых.
Первый основан на теореме известного древнего грека и классической закономерности трех цифр: 3,4,5. Сумма квадратов первых из них равна квадрату последнего. Этому же закону подчиняются и цифры, кратные данным: 6,8,10. Если принять за катет направляющую одну из длин фундамента, которая равна, например, 8 м и разметить шнуром смежный катет в 6 м, то гипотенуза, соединяющая их, равняется 10 м. Если эта цифра не получается в реальности, значит, этот треугольник не прямой. Чаще всего создание фигуры начинают с самой протяженной стороны.
Метод паутины заключается в сравнении диагоналей прямоугольника. Забивается 4 колышка, которые охватываются шнуром, равным по длине периметру строения. Делается прямоугольник, а затем сопоставляются длины диагоналей. Если они разные, значит, в этой фигуре нет прямых углов. Этот способ элементарный, но требует присутствия второго человека, потому что выполнить разметку диагоналей фундамента под дом своими руками без товарища проблематично.
3-й варианта также базируется на самой длинной стороне задания. Для того чтобы построить абсолютно параллельную ей линию и прямой угол, метраж длины делится пополам. От крайних точек палкой, привязанной к веревке или шпагату, вычерчиваются как циркулем кривые. И соединение точки их скрещивания с серединой первоначальной прямой дает перпендикуляр, где можно отмечать длину другой стороны.
Как выполнить правильный алгоритм разметки и что для этого надо?
Чтобы правильно разметить фундамент самому, нужно начать с приобретения инструментария. Для нанесения контура основания в первую очередь необходимо приобрести рулетку метражом, превышающим самую длинную сторону. В крайнем случае пускай они будут равны. Собрать для фиксации реперных точек много реек и прутьев метровой длины, а лучше 1,3–1,5 м для натяжения веревок.
Неплохо к этому добавить арматурные прутья. А также заготовить:
- Рейки, для создания так называемой обноски, о которой речь пойдет ниже.
- Большие угольники со сторонами не менее метра.
- Уровни, 2–3 штуки, для оценки горизонтальности и вертикальности плоскостей.
- Шнуры из крепких, не растягивающихся материалов, в 2-3 раза превышающих по длине общий периметр основания. Имеется в виду и наружный, и внутренний.
В идеале желательно иметь лазерный дальномер или нивелир, которые за секунду решали бы многие вопросы.
Разбивочный план каждого проекта, геодезически, привязывается к каким-либо существующим объектам. Это могут быть углы соседнего участка или здания, межа, опоры линии электропередач. На основании этих привязок и осуществляется расположение первых двух точек одной стороны.
Алгоритм размещения контура ленточного фундамента, расположенного на границе участка, следующий:
- Определяем первую точку и забиваем туда колышек или арматуру со шпагатом.
- Выставляем на местности 2 точку, которая с 1 должна образовать линию вдоль межи участка, как указано в проекте. Также фиксируем ее, как и первую.
- Теперь, если бы у нас были лазерные приборы, мы бы оперативно от 2 точек выстроили нужные нам углы и линии. В случае их отсутствия по вышеприведенным способам нахождения угла в 90° создается прямоугольник или квадрат. И каждый угол фиксируется, как и первые два, реперами.
- Таким образом, контур будущего основания нанесли. Но еще предстоит зафиксировать ширину фундамента для выполнения земляных работ. Из имеющихся реек нужно соорудить и укрепить в грунте букву «П». Это и есть реперы так называемой обноски. Она будет вынесена за пределы контурного пятна.
Для этого вначале забиваются вертикальные рейки, а сверху, гвоздями, на них закрепляется горизонтальная. Они могут быть шириной около 5 см, заостренные как пики, чтобы было сподручно вгонять их в грунт. Длина до вхождения в землю, как и перемычки, где-то 60-90 см. В поперечную рейку вкручивают 2 шурупа на расстоянии, равном ширине фундамента постройки.
Полученные конструкции устанавливаются за размеченной фигурой основания на расстоянии от угла примерно 0,9–1,6 м. У каждого угла имеется по 2 «буквы». У размеченного прямоугольника будет всего 8 П-образных реперов. Горизонтальными нитями соединяются (с проверкой уровня) саморезы. Пересекание шнуров происходит в угловых точках.
Одна нить в этих «буквах» располагается строго над размеченной уже внешней границей фундамента. Внутреннюю наносят с помощью отвеса, который опускается от шнура и проецируется на землю. По завершению нужно еще раз сверить построенную конфигурацию и ее габариты с заданной проектной, и только после этого окончательно утрамбовать колышки в землю.
stroitel-lab.ru
