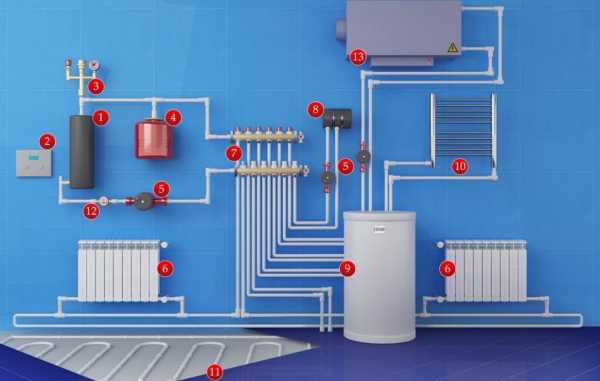

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

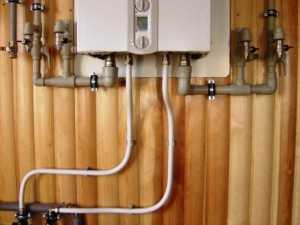

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

  • группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
  • циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.


Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.


Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

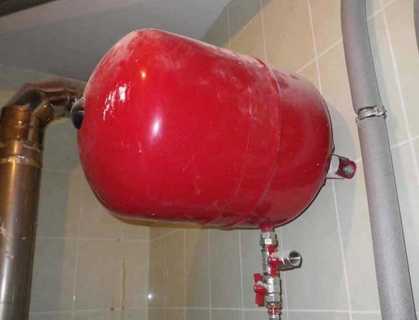

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

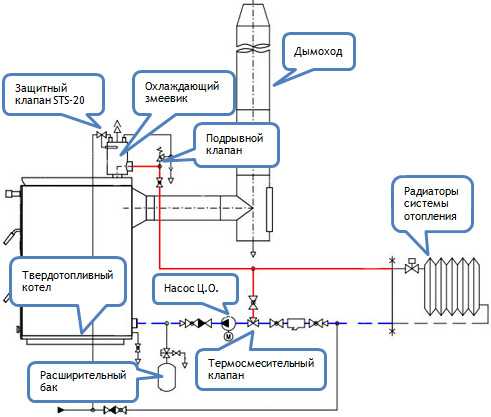

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

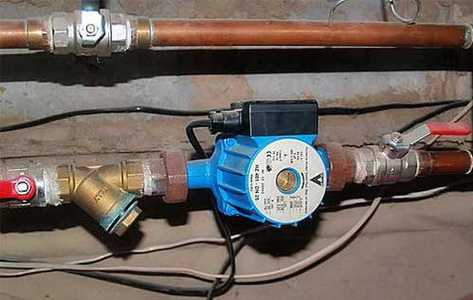

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:

– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

  • Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
  • Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
  • Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

teplodom1.ru

Подключение газового котла своими руками

Как происходит подключение котла к системе отопления?

О газовом автономном отоплении мечтает каждый хозяин частного дома или городской квартиры.Только такое отопление может сегодня обеспечить комфортную температуру в доме при минимальных затратах. Стоит знать, что подключение газового котла своими руками — дело ответственное, требующее оформить разрешение. Имеет смысл браться за него только в случае, если есть денежные средства на приобретение газового двухконтурного котла с бойлером и полным комплектом автоматики. Имеющееся жилье должно по ТУ подходить для установки данной конструкции.

Схема подключения газового котла.

Есть и другой случай, в котором есть смысл устанавливать газовый котел. Если денежных средств не очень много, а горячей воды в доме нет, есть смысл приобрести простой газовый одноконтурный котел, который позволяет принимать душ и мыть посуду. Газовый котел обойдется дороже водонагревателя, но, учитывая стоимость монтажа газового счетчика, при действующих тарифах конструкция может окупиться за 1,5 года или раньше. Все будет зависеть от места проживания.

Для подключения котла к системе отопления понадобятся следующие элементы:

  • схема;
  • одноконтурный или двухконтурный котел;
  • фильтр очистки воды;
  • краны горячей и холодной воды;
  • водонагреватель.

Вернуться к оглавлению

Разница между существующими газовыми котлами системы отопления

Схема подключения газового одноконтурного котла.

Данные отопительные котлы являются крайностями разнообразия существующих моделей газовых конструкций. Их можно с легкостью установить самостоятельно, используя схемы. Другие газовые котлы для подключения требуют профессиональных навыков. Стоит отметить, что специализированные фирмы готовы взять на себя работу по подготовке помещения с оформлением всех необходимых документов.

Обыкновенный котел является предельно простым: тепловой обменник и газовая горелка. К нему понадобится только лишь подключить газ, воду, вывести в дымоход выхлоп. Пользоваться им можно будет только после оформления всех бумаг.

Двухконтурный котел с водонагревателем и полной автоматикой является многофункциональным и простым. Устанавливать его так же просто, как и обыкновенный. Автоматика необходима не только для простоты: система с двойным термостатом и микропроцессором будет отслеживать температуру в квартире и на улице, по заданной программе уменьшать подогрев до минимума, когда в доме нет людей. Таким котлом газа расходуется на 30-60% меньше, чем при автоматической или ручной регулировке. Чем суровее погода, тем экономия больше.

Подобная домашняя котельная имеет один существенный недостаток: если электроснабжение разрушено, автоматика выключится, а котел перейдет в режим минимального прогрева помещения. Именно поэтому подобный котел требует дополнительных затрат на гарантированное электропитание. Самостоятельно его обеспечить несложно.

Вернуться к оглавлению

Где можно подключить газовый котел для системы отопления?

Имеются следующие требования для подключения отопительных котлов:

Схема установки и подключения котла.

  1. Котел должен устанавливаться в отдельное помещение — котельную (топочную) — площадью минимум 4 м², высота потолка должна быть минимум 2,55 м. В правилах указывается, что общий объем подобного помещения должен быть более 8 м³.
  2. В котельной должно присутствовать одно окно. Минимальная ширина двери равна 0,8 м.
  3. Отделка данного помещения горючими материалами, наличие в нем фальшпола или кирпичной печи недопустимы.
  4. В данное помещение должен обеспечиваться приток воздуха через не акрываемую, сквозную продушину.

При 8 м³ можно использовать котел мощностью 35 кВт. Если мощность котла составляет 36-60 кВт, понадобится 13,5 м³ площади. Для котлов мощностью 60-200 кВт понадобится площадь в 15 м³. Объем котельной не нормируется для котлов с замкнутой камерой сгорания, при этом размеры обязательно должны соблюдаться.

Для настенных водогрейных и других котлов должны быть выполнены общие нормы:

  1. Котловой выхлоп должен обязательно выходить в отдельный дымоход, при этом не допускается использовать каналы для вентиляции. Связано это с тем, что опасные для жизни продукты сгорания смогут попасть в другие комнаты или к соседям.
  2. Длина горизонтальной части газохода должна быть менее 3 м и иметь максимум 3 узла поворота.
  3. Газоход должен иметь вертикальный выход. Он должен быть поднят над наивысшей точкой фронтона на плоской кровле или над коньком минимум на 1 м.
  4. При остывании продукты сгорания способны образовать агрессивные вещества, потому дымоход должен быть изготовлен из химически и термостойких цельных материалов. Использовать слоистые материалы допускается на расстоянии минимум 5 м от обреза выхлопного котельного патрубка.

При монтаже водогрейного настенного котла в кухне обязательно должны быть выполнены следующие условия:

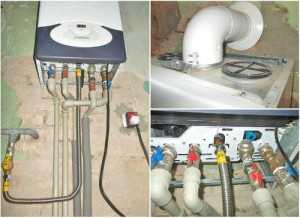

Подключение двухконтурного газового котла.

  1. Под котлом должно иметься свободное пространство.
  2. По обрезу наивысшего патрубка высота подвески котла должна быть не ниже верхушки моечного излива.
  3. Под котлом на пол необходимо постелить несгораемый прочный лист из металла размерами 1х1 м. Пожарные и работники газовой службы не признают прочность асбоцемента, потому не следует его использовать.
  4. В топочной не должно находиться полостей, в которых смогут накапливаться продукты сгорания или газовая взрывоопасная смесь.

Если конструкцию планируется использовать для обогрева помещения, то работники газовой службы должны проверить состояние системы отопления в доме или квартире:

  1. Состояние системы отопления должно допустить ее опрессовку под давлением 1,7 атм.
  2. Уклон трубных горизонтальных участков должен быть равен 5 мм на 1 м.
  3. В наивысшей точки системы необходимо установить расширительный бак и воздушный кран.

Требования к подключению жесткие, но оправданные. О газовом котле лучше не думать, если:

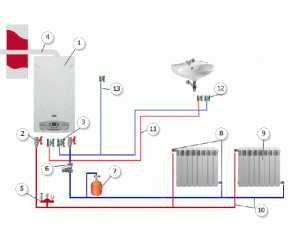

Схема подключения газового двухконтурного котла напрямую.

  1. Планируется установить его в старой хрущевке или многоквартирном доме другого типа без магистрального газохода.
  2. Если на кухне установлен фальшпотолок, который убирать не планируется. Не подойдет и капитальная антресоль. Сквозь пальцы газовики смотрят на антресоли с днищем из ДСП или дерева, которые можно с легкостью убрать.
  3. Исключительно на водогрейный котел можно рассчитывать в случае, если квартира не приватизирована. Для того чтобы выделить помещение под котельную, необходимо перепланировать квартиру, а это может сделать только владелец.

Во все других случаях установить и подключить газовый котел для нагрева воды в собственной квартире можно. Настенная отопительная конструкция может также быть с легкостью установлена, но могут возникнуть проблемы с напольным отопительным устройством.

В частном доме может быть установлен любой котел. В правилах не сказано, что котельная должна размещаться обязательно в доме. Если снаружи сделать пристройку под котельную, у инстанций будет меньше поводов для придирок. В данном месте можно установить газовый напольный котел большой мощности для того, чтобы была возможность обогреть не только частный дом, но и служебные помещения.

Для частного дома среднего класса правильным решением будет установка настенного котла. Связано это с тем, что под него не нужно устраивать поддон из кирпича или бетона. Без организационных и технических затруднений обойдется и установка газового настенного котла в частном доме. Несгораемую камору под котельную всегда можно дополнительно отвести.

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Автоматика подобных отопительных котлов будет потреблять не слишком много электроэнергии, но для данных конструкций все равно нужно отвести отдельную ветвь проводки с автоматом на 20А. Для резервного электропитания хорошо может подойти компьютерный UPS. UPS на 1 кВт сможет держать автоматику 0,5-1 суток. Этого может хватить, чтобы была возможность принять нужные меры в случае чрезвычайной ситуации.

От мощности котла будет зависеть площадь сечения газохода. Диаметр газохода при любой мощности должен быть более 11 см. Есть следующая зависимость диаметра газохода от мощности котла:

  • 100 кВт — 23 см;
  • 80 кВт — 22 см;
  • 60 кВт — 19 см;
  • 40 кВт — 17 см;
  • 30 кВт — 13 см;
  • до 24 кВт — 12 см.

Вернуться к оглавлению

Как выбрать котел для системы отопления правильно?

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.

Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С. По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.

Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.

  1. На средних этажах однокомнатная квартира — 8/14 кВт.
  2. Частный дом 100 м² — 24/38 кВт.
  3. Квартира 60 м² на верхнем этаже хрущевки — 20/28 кВт.

Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра — это мощность отопления для средних условий. Вторая цифра — максимальная мощность, которая предназначается для быстрого нагрева воды.

Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный. Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:

  1. 3-10 л — возможность помыть посуду и вымыть руки.
  2. 40-50 л — возможность принять «по-быстрому» душ.
  3. 100 л — возможность помыться под душем.
  4. 150 л и больше — возможность принять ванну и подключить стиральную машину к ГВС.

Вернуться к оглавлению

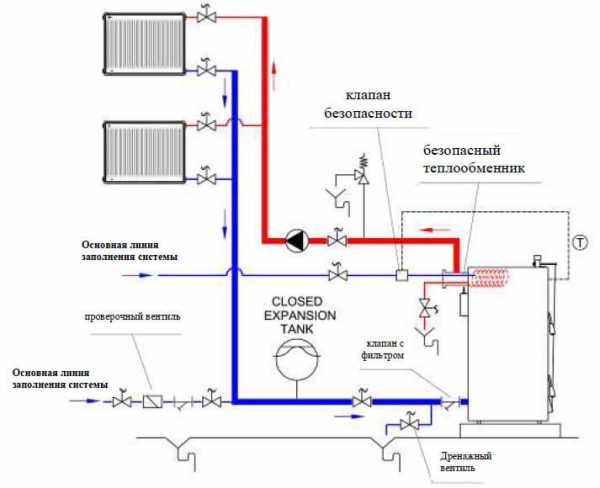

Схема подключения газового котла к системе отопления

Не допускается примыкать вплотную корпус котла к какой-либо из стен. Нельзя утапливать котел в нишу, переделывать настенные крепления и так далее. Понадобится сделать обвязку котла — подключить 3 системы: газовую, гидравлическую и электрическую. Газовая обвязка должна выполняться специалистом-газовщиком. Данная обвязка выполняется в последнюю очередь, когда все остальные системы подключены. Схема гидравлической обвязки изображена далее.

Электрическая и гидравлическая обвязки могут выполняться самостоятельно. В данном случае основным руководящим документом является инструкция на котел. Типовая схема обвязки может помочь в этом. Для любого котла необходимо соблюдать следующие условия:

Горячие газы и вода в теплообменнике должны идти противотоком, иначе он взорвется при любой автоматике.

Достаточно важно не перепутать трубы горячей и холодной воды.

После гидравлической обвязки необходимо еще раз внимательно осмотреть всю систему.

  1. Если в системе отопления был залит антифриз, его понадобится полностью слить и дважды промыть систему чистой водой. Примесь антифриза в воде является взрывоопасной.
  2. Не стоит пренебрегать фильтрами для грубой очистки. Они должны располагаться в низшей точке системы. Опасную ситуацию может создать и накопление грязи между тонкими ребрами теплового обменника. В конце и в начале сезона отопления через «грязевики» сливается отстой, проверяется их состояние и промывается вся система.
  3. Если конструкция с расширительным встроенным баком и системой обезвоздушивания, необходимо убрать прежний бак. Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.

Вернуться к оглавлению

Схема подключения котла к водоснабжению и газопроводу

Схема подсоединения газового котла к водоснабжению практически не отличается от схемы подключения конструкции к системе отопления, разница только в диаметрах труб и кранов. Подключение холодной воды понадобится оснастить фильтром. Отсекающие краны должны обязательно иметь разъемные соединения.

Схема подключения газового котла через теплообменник.

Холодная вода должна подключаться с левой стороны, а горячая — с правой.

Схема подсоединения котла к газопроводу требует особого внимания. Связано это с тем, что некачественно произведенное подключение конструкции к газу может закончиться взрывом.

Начинать работы необходимо с соединения патрубка, который располагается в центре котла к ответвлению газопровода с установленным краном.

В данном случае необходимо обеспечить защиту прибора для обогрева от мелкого мусора. На кран, который предназначается для отсечения подачи газа, необходимо установить специальный кран. Далее герметизируются с помощью краски и пакли все резьбовые соединения. Категорически не рекомендуется использовать какие-либо другие средства.

После фильтра следует применять гибкое соединение. В данном случае может подойти гофрированный гибкий шланг из нержавеющей стали. Соединение в большинстве случаев выполняется через накидные гайки, используя уплотнительные паранитовые прокладки.

После монтажа конструкции не следует сразу ее включать. Понадобится еще раз проверить все соединения и убедиться в том, что все этапы выполнены правильно.

Схема подключения газового котла сложна технически и организационно. Своими руками можно подключать котел исключительно самый простой, который используется для нагрева воды. К системе газоснабжения выполнять подключение котла должны только специалисты газовой службы, у которых имеется правильная схема.

1popechi.ru

Подключение котла к системе отопления – особенности технологии



От того, будет ли зимой нормально функционировать система отопления, зависит не только комфортность нахождения в помещении, но и, в буквальном смысле слова, выживание, поскольку при наших температурных условиях в не отапливаемом помещении зимой бывает отрицательная температура.

Для того, чтобы коммуникации работали нормально, нужно не только иметь топливо, но и правильно смонтировать сам контур. И очень важным этапом является подключение котла к системе отопления.

Рассмотрим нюансы подключения, в зависимости от типа оборудования.

Газовый котел

Газовые котлы сегодня являются наиболее популярными в связи с удобством использования, высокой экономичностью и другими преимуществами. Однако подключение такого котла как раз является процессом достаточно сложным и трудоемким.

Об особенностях их выбора и монтажа читайте здесь.

Впрочем, его вполне можно сделать собственноручно.

В процессе установки можно выделить такие этапы:

  • монтаж самого устройства;
  • подключение к водопроводу;
  • соединение с контуром;
  • подключение к газопроводу.

Схема монтажа настенного котла

Если нагреватель напольный, его необходимо просто установить согласно инструкции, составленной производителем. Если он настенный – его вешают на кронштейны, которые идут в комплекте с купленным вами котлом.

Для того, чтобы оборудование работало максимально эффективно, и в целях соблюдения безопасности его работы, необходимо соблюдать некоторые правила. Помещение, в котором устанавливается агрегат, должно проветриваться. Никаких приборов рядом с ним устанавливать нельзя. В том числе — и газовый счетчик!

Расстояние от пола до настенного котла должно быть не менее 80 см, от соседней стены до котла – не менее полуметра. Под потолок его также нельзя подвешивать.

Одноконтурный котел

В одноконтурном котле имеется только один теплообменник. Соответственно, его можно использовать либо для системы отопления, либо для подачи горячей воды.

К такому устройству подключают только две трубы:

  1. по одной вода будет поступать в него для нагревания;
  2.  по другой – выходить.

Для стравливания из системы лишнего давления подключают предохранительный клапан и расширительный бак. В открытой системе его подключают в самой верхней точке контура; в закрытой — на обратке, как можно ближе к котлу. Есть котлы со встроенным расширительным баком.

Материал в тему – как стравить воздух.

Если вы будете монтировать систему принудительной циркуляции, то насос ставят на обратке, чтобы горячая вода не испортила его механизмы.

Подробнее об одноконтурных котлах, их применении и особенностях смотрите в видео ролике ниже.



Двухконтурный газовый котел

Если вы хотите получить не только отопление, но  и горячую воду, вам понадобится двуконтурный котел (читайте о том, как правильно выбрать это оборудование). Два его контура никаким образом друг от друга не зависят. Первый будет поставлять нагретую воду в отопительную систему, второй – снабжать ею водопровод.

Двухконтурный прибор подключают к:

  • подаче газа;
  • подаче и обратке отопления;
  • подаче и обратке водопровода.

Процесс установки двухконтурного котла

После установки устройства его подключают в начале к отопительному контуру и водоснабжению, а только потом – к газопроводу. Схема подключения одинакова для всех двухконтурных газовых обогревателей. Расположение всех патрубков сходно.

Не забудьте установить на патрубок водопровода фильтр грубой очистки, который необходим для предотвращения забивания котла накипью и другим «мусором», который попадет в него током воды от батарей. Фильтр накручивают на патрубок обратки. Стрелочка, нарисованная на фильтре, должна иметь направление в сторону котла.

Следует также установить отекающий кран, позволяющий в случае необходимости (при поломке устройства или при необходимости выполнения работ по его техническому обслуживанию) отсоединить котел от коммуникаций.

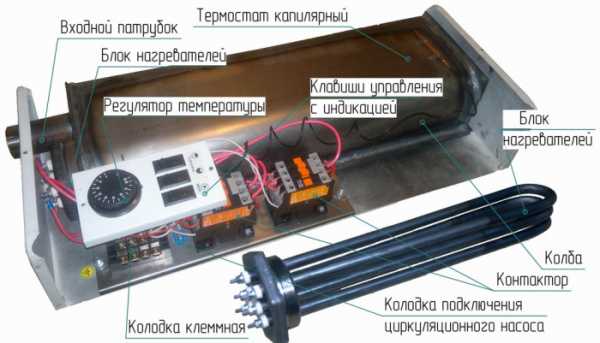

Электрический  вариант

Особенности электрического нагревателя:

  1. меньше газового по размерам и по весу;
  2. меньше стоит;
  3. безопасный;
  4. не требует отвода продуктов горения;
  5. не нуждается в присмотре;
  6. легко устанавливается;
  7. не требует прокладки дополнительных коммуникаций.

Однако система отопления с электрическим котлом обойдется дороже в эксплуатации, и, к тому же, могут возникнуть проблемы с нехваткой выделенных мощностей. Говоря проще, провод питания, подведенный к вашему дому или квартире не способен необходимую для питания и нагревателя, и других электроприборов, мощность.

Еще одним существенным недостатком является то, что в случаях перебоев с электроэнергией ваша система окажется под угрозой замерзания.

Подключение электрокотла к системе отопления может быть однофазным либо трехфазным.  Обычно для приборов с мощностью до 6 кВт применяют однофазное подключение, для более мощных – трехфазное. Подключение входного патрубка всегда бывает нижним, выходного – как нижним, так и верхним.

Вначале подключают устройство к водоснабжению и отоплению, а только по завершении этих действий – к электросети.

Следует обязательно выполнить заземление. Для этого используют медный провод с сечением 4 мм и больше. Его подключают к нулевой клемме, находящейся внизу корпуса, установить УЗО и автоматы нужных номиналов, оборудовать выключатель.

После того, как устройство полостью включено в систему, можно набирать воду и проверять функционирование всего контура. Если ваша система является открытой, то необходимо после расширительного бака установить запорную арматуру.

Твердотопливный котел

Твердотопливный котел не имеет встроенных расширительного бака, группы безопасности, насоса. Поэтому необходимо их смонтировать со стороны отопительного контура.

Система отопления с твердотопливным котлом требует более квалифицированного подхода и к монтажу, и к эксплуатации.

При обвязке производители выдвигают некоторые требования к системам отопления:

  • В документации обязательно указывается допустимое значение давления и температуры. Нужно следить за тем, чтобы эти значения не были превышены.
  • Температура воды в обратке не должна быть выше 45°-50°С. В противном случае будет конденсироваться влага.
  • При создании системы с принудительной циркуляцией нужно подключить группу безопасности во избежание перегрева. Этот клапан открывает подачу холодной воды, и одновременно – сбрасывает лишнее тепло: таким образом не допускается превышение давления, тепло сбрасывается пропорционально доливке холодной воды. Баланс в системе не нарушается.

Чаще при использовании твердотопливных нагревателей делают принудительную систему, поскольку она позволяет с меньшими затратами поддерживать указанные в инструкции условия работы устройства, чем самотечная система.

Твердотопливный котел должен стоять на жестком основании, для которого делают стяжку толщиной 5 см и более, а под стяжкой должна находиться такая же по толщине подушка. Котел должен быть установлен абсолютно вертикально.

Открытый расширительный бак, как обычно, устанавливают в наивысшей точке контура. Дымоход должен иметь сборник конденсата (устанавливается снизу) и клапан. Следует также предусмотреть наличие люков для очистки канала.

Вам также понадобится бак аккумуляции энергии, поскольку твердотопливный котел – устройство инертное. Бак нужно тщательно совместить с котлом. В случае самотечной системы тщательно соблюдайте уклоны трубопровода.

На видео ниже мы рекомендуем вам ознакомиться с технологией, как подключить твердотопливный и газовый котлы в одну систему.



Два котла в системе

Иногда для «подстраховки» используют два котла в системе отопления.

В таком случае может возникнуть проблема: твердотопливные нагреватели работают только в открытой системе (по соображениям безопасности). Можно для объединения устройств в один контур использовать промежуточный теплообменник: вода, циркулирующая в контуре, подключенном к другому котлу, отделена от воды, нагревающейся при помощи твердотопливного нагревателя. Последняя протекает через теплообменник и отдает тепло той воде, которая циркулирует в другом (закрытом) контуре.

При использовании в качестве нагревательного элемента твердотопливного котла нужно следить за приращением объема воды. При неконтролируемом повышении температуры бак может наполниться полностью, а система не рассчитана на то, что объем воды в ней увеличится существенно. Поэтому дополнительно устанавливают специальный предохранительный клапан, который «стравливающий» излишки. Лишняя вода спускается в канализацию.

Надеемся, что материал был вам полезен. И у вас не возникнет вопросов по монтажу котлов различных типов. Будем сильно благодарны, если нажмете на кнопки социальных сетей, расположенных ниже. Также приглашаем вступить в группу Вконтакте.

kvarremontnik.ru

Подключение двухконтурного газового котла - советы профессионала

Подключение установки

Установка двухконтурного газового котла позволяет убить сразу двух зайцев — обеспечить теплоносителем систему отопления дома и организовать горячее водоснабжение для бытовых нужд. То есть один котел решает две достаточно серьезные задачи. Вот почему подобные агрегаты в последнее время так популярны у жителей загородных поселков.

Подключение двухконтурного газового котла — дело непростое, но если в нем разобраться, то можно провести монтажный процесс своими руками.

Основная масса моделей котлов этого вида работает в режиме — 6 литров горячей воды за одну минуту. Неплохой показатель, но он возможен только при правильной установке и подключении агрегата. Принцип работы этого отопительного прибора основан на существовании двух контуров, каждый из которых работает отдельно, то есть независимо. Один из них обеспечивает теплоносителем систему отопления, а второй — систему горячего водоснабжения.

Основная схема подключения

Чтобы подключить двухконтурный газовый котел правильно, необходимо несколько систем, с которыми он плотно связан:

  • Отопление, где будет два патрубка — подача теплоносителя и его обратка.
  • Водопровод, откуда в системы будет подаваться холодная вода.
  • Газопровод для подачи топлива.
  • Сеть электрического питания, если в котле установлены приборы контроля и регулирования.

С последней точкой подключения обычно хлопот немного. Для этого потребуется лишь розетка. Потребляет такой котел электроэнергии на уровне планшета, так что ждать больших расходов не приходится.

Первое, что необходимо сделать — это навесить котел на стену. Обратите внимание, что под потолок настенный прибор не вешается — нет смысла, потому что удобство эксплуатации ставится на первое место. Чтобы провести монтаж двухконтурного газового котла, необходимы специальные кронштейны. Они обычно идут в комплекте с отопительным агрегатом. Их два, и крепятся они на стену при помощи пластмассовых дюбелей и саморезов. Основная задача — точно выставить кронштейны в горизонтальной плоскости, поэтому при их установке необходимо пользоваться уровнем и отвесом.

После того как крепежные элементы смонтированы на стену, можно навешивать на них и сам котел. Обратите внимание, что все эти монтажные операции делаются своими руками, поскольку ничего сложного в этом нет.

Требования к помещению

Схема монтажа

Каких-то особых требований к помещению, где необходимо подключить двухконтурный котел, работающий на газе, нет. Но некоторые правила все же существуют:

  1. В этой комнате должно быть окно, которое можно в любой момент открыть.
  2. Обязательна действующая вентиляция.
  3. В помещении должны быть проведены все трубопроводы, к которым агрегат будет подсоединяться. Особое внимание — трубе для газа. На ней обязательно должен быть установлен счетчик расхода топлива.

Схема подключения газового двухконтурного котла во всех моделях, которые есть на современном рынке, одинакова. Если и есть отличия, то только по расположению патрубков в котле. Но и это достаточно большая редкость.

Нюансы подключения

Процесс начинается с установки на трубопровод водопровода отсекающего вентиля и фильтра грубой очистки. Этот небольшой, но важный прибор обеспечит чистоту воды в системе нагрева. Не секрет, что отложения в теплообменнике часто связаны именно с низким качеством поступающей воды.

Внимание! Установить фильтр своими руками не очень сложно. Для этого необходимо с помощью резьбового соединения накрутить его на патрубок водопроводной трубы. Обратите внимание на стрелку на самом приборе — она показывает, в какую сторону будет двигаться вода. Не перепутайте! Обязательно накручивать фильтр надо на герметик. Это может быть пакля с краской, фум-лента или нить.

Расположение кранов

Отсекающий вентиль понадобится, если возникнет необходимость перекрыть подачу воды для проведения ремонта котла, чистки или замены фильтра.

Далее подключаются патрубки отопительной системы и трубы для горячей воды на хознужды. Здесь также ничего сложного нет, а процесс точно такой же, как и в случае с водопроводом. Производится установка отсекающих кранов с присоединением к котлу. Лучше, если отсекающий кран будет шаровым.

Настенный двухконтурный газовый котел в своем составе имеет внутренний циркуляционный насос, который обеспечивает равномерное распределение тепла по радиаторам отопления. Это необходимый прибор, который требует особой обвязки. Настенный агрегат энергозависим, так что любое отключение электричества снижает эффективность работы всей системы и сопровождается потерей тепловой энергии. Напольные модели могут работать и без циркуляционного насоса, то есть с естественной циркуляцией теплоносителя.

И последний этап подключения — это трубопровод газа. Постарайтесь для котла найти такое место, чтобы к газовой трубе он был ближе всего. Конечно, сегодня соединение можно провести специальными газовыми шлангами, и служба пожарной безопасности позволяет это делать. Но нельзя устанавливать шланг большой длины, лучше подвести трубу к месту монтажа агрегата. Своими руками выполнять это не рекомендуется, так что придется обратиться в специализированную компанию, имеющую лицензию на проведение подобного вида работ. Пусть газовой трубой занимаются специалисты.

Принцип обвязки

Что необходимо установить на трубе для газа? В первую очередь кран и сетчатый фильтр. Все это соединяется резьбой или фланцами. Что выбрать — решайте сами. Есть еще один элемент, который входит в систему подключения газового двухконтурного котла. Это дымоход. Если вы решили в собственном доме установить настенный вариант, то коаксиальный дымоход — оптимальный выбор. Для этого в стене придется сделать сквозное отверстие диаметром, соответствующим диаметру дымохода. Коаксиальная труба выводится горизонтально за стену.

Напольный агрегат стоит снабдить обычным дымоходом, который выводится за пределы крыши. Мощность у таких котлов большая, так что с огромным количеством продуктов горения справиться может только вертикальная конструкция. Обратите внимание, что дымоход должен иметь как можно меньше отводов и поворотов, а за пределы кровли он должен выступать на полметра. И это минимум.

Настройка котла

Инструкция к паспорту двухконтурного котла гласит, что заниматься настройкой должен только специалист. Мастер опрессует агрегат, проверит блоки безопасности и управления, задаст необходимый режим работы и все это покажет хозяину дома. Особое внимание уделяется выставлению режимов, потому что в дальнейшем этим будете заниматься вы сами.

Заключение по теме

Котельная в помещении

Как видите, подключение двухконтурного газового котла — дело не очень сложное. Здесь требуется соблюдение всех правил, которые описаны в инструкции, точная последовательность этапов и внимательность. Соединяются в едином приборе несколько систем жизнеобеспечения, и если вы допустите малейшую ошибку, то гарантировать слаженную работу агрегата будет сложно. Так что будьте внимательны и аккуратны.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

самостоятельно, особенности, технология, своими руками

Индивидуальное отопление котлами, работающие на различном топливе, давно пришло на смену центральному отоплению. Ими отапливают частные дома, и небольшие многоквартирные. Малые предприятия, административные и общественные здания. Ими можно отапливать теплицы и небольшие помещения для разведения и выращивания домашней живности.

Выделение тепла в котлах происходит в результате правильного горения различных видов топлива. Которое, в свою очередь, нагревает циркулирующую по трубам воду или другой теплоноситель. Вода с помощью насосов поступает в систему отопления или водоснабжения.

Основные виды отопительных котлов

Котлы подразделяются на несколько типов:

  • Газовые одноконтурные и двухконтурные — работающие на природном газе, подведенном по централизованной магистрали;
  • Твердотопливные, в качестве топлива используют, дрова, каменный уголь, прессованные брикеты из отходов лесной промышленности, торф;
  • Жидкотопливные, могут сжигать солярку, керосин, легкую нефть, разные виды отработки масла, мазут;
  • Электрические, работают на электричестве.

Каждый из перечисленных котлов имеет свои плюсы и минусы. И при выборе опираются на доступность того или иного вида топлива. Но все они требуют правильных условий для их установки и эксплуатации.

Далее мы рассмотрим требования и способы установки вышеперечисленных котлов. Так же в этой статье мы рассмотрим как правильно подключить котел к системе отопления.

Газовый котел

Начать нужно с выбора котла. Газовые бываю двухконтурные, и одноконтурные, дымоходные и турбированные, вот их краткое описание:

  • В двухконтурных используется два контура нагрева воды, один для отопления, другой для производства горячей воды, для бытовых нужд.
  • Одноконтурный служит только для отопления.
  • Дымоходный выбрасывает отработанные газы через предварительно построенный дымоход, ведущий на крышу
  • Турбированный котел отходы горения выпускает с помощью нержавеющей или стальной трубы небольшого диаметра, через отверстие в стене. И делает это принудительно при помощи вентилятора, встроенного в корпус трубы.

Следующий этап, выбор помещения для котла. Если его мощность не превышает 60 квт, можно установить на кухне, надежно закрепив на стене. Можно поставить на пол, если есть подходящее место. Если котел мощнее, то для этого нужно отдельное, вентилируемое помещение объемом не менее 15 куб.м.

Расположенное в доме или отдельно построенное рядом с ним, с высотой потолков не менее 2,5 метров. Котел должен быть установлен так, чтобы к нему был свободный доступ с лицевой стороны. Но для удобства его обвязки, установить его так чтобы можно было нем подобраться со всех сторон.

Требования и нормы

Далее собрав проектную документацию о доме, и указав в ней место для установки котла, обращаемся в газовую службу, обслуживающую тот район,

где планируется установка. Работники газовых служб изготавливают проектную документацию либо сами, либо рекомендуют учреждение где можно получить весь перечень нужных документов для подключения котла.

После этого выдаются технические условия, и разрешение на подключение котла к магистральному газопроводу. Нужные работы по подключению к газовой магистрали проводятся организациями, которые имеют специальные разрешения. При помощи сварки они соединяют трубу, ведущую к котлу с магистральным газопроводом. Но это все касается только врезки трубы, ведущей к котлу, остальные работы можно проводить, других пригласив мастеров, которые имеют опыт в этом, или собственными силами, при наличии навыков.

Подключение котла

Начинают с установки отсекающего крана, который устанавливается на газовую трубу, ведущую к котлу. Делается это для того чтобы в случае возникновения аварийной ситуации, можно было полностью перекрыть доступ газа. Еще на входе холодной воды устанавливается фильтр грубой очистки воды, который предотвращает попадание мусора в систему котла. Для того чтобы в котел не попадал воздух при его отключении, нужно установить кран на выходе воды.

Все котлы снабжены подробной схемой для их подключения, в которой указаны нужные диаметры трубы, количество и характеристики фитингов, на ней расписаны патрубки, идущие к газовой трубе, к трубе отопления, и к трубе снабжения горячей воды. Если подключается дымоходный котел, нужно проследить за герметичностью трубы, отводящей сгораемые газы. Проверить чтобы не было посторонних предметов в самом дымоходе.

Для подключения к электроснабжению, необходимо заземлить контур котла, проследить за наличием заземления на розетке, куда он будет включаться. Многие котлы снабжены микросхемами, которые управляют электроподжигом, и другими функциями котла. Они очень чувствительны к перепадам напряжения в сети и могут перегореть, что вызовет остановку котла. Чтобы этого не произошло, в сеть между котлом и розеткой, подключают стабилизатор напряжения.

Запуск котла производится только в тех случаях, когда:

  1. Полностью завершены все работы, связанные с установкой и обвязкой котла;
  2. Прошла проверку на герметизацию газовая магистраль и место ее подключения к котлу;
  3. Проверена работоспособность системы отопления и водоснабжения;
  4. Наличие в помещении приточной и вытяжной вентиляции.

Электрические котлы

Электрические котлы можно разделить на несколько групп:

  • Нагрев воды здесь происходит с помощью ТЭНов, трубок, через которые проходит электрический ток, тем самым нагревая их
  • Электродные или ионные, тут используется только специальный теплоноситель (как правило это соленая вода определенной концентрации), переменный ток проходя через него, способствует выделению тепла
  • Здесь используется нагрев ферромагнетиков, с помощью индукции проходящих через него токов.

Электрические котлы могут быть примитивными с простой регулировкой и снабжены только одним элементом нагрева. Есть более совершенные, со сложной схемой управления, и многочисленными датчиками, обеспечивающие бесперебойную работу котла. Со встроенными тепловыми аккумуляторами для хранения горячей воды.

Подключение электрических котлов

Установку электрических котлов рекомендуют производить там, где есть трехфазное электроснабжение. Если устанавливается трехфазный котел, то все три фазы подключаются к котлу. Если котел однофазный, то одна из них снабжает электроэнергией котел. Мощность котла зависит от площади отапливаемого помещения, от того как хороша в нем теплоизоляция. Используется этот котел как основной, или как источник дополнительного обогрева. Мы рассмотрим подключение самого распространенного ТЕНового котла. Эти котлы более просты и компактны, не требуют специального помещения для их установки.

К месту установки котла необходимо подвести медный электрический кабель нужной мощности и надежное заземление. Если подключается простой котел, где есть только нагревательный элемент, то на выходе воды из котла врезают насос, обеспечивающий циркуляцию воды или теплоносителя в системе отопления. К насосу подводят отдельное питание и заземление. Так же выход и вход котла снабжают запорными устройствами, в виде шаровых кранов. Для управления котлом ставят надежные автоматы, и другие приборы, служащие средством защиты от поражения электрического тока.

Запуск электрического котла производят при следующих условиях:

  1. Тщательно проверено заземление и электросхема подключения котла;
  2. Проверена работоспособность системы отопления и водоснабжения.

Твердотопливные котлы

Еще один вид отопительных котлов, это твердотопливный. Для их установки не нужна газовая труба, или мощное электроснабжение, половина из них обходится вообще без электричества. Они не так дороги, и просты в работе. Различные технологии, применяемые для их изготовления, позволяют поддерживать длительное горение, при одной закладке дров, или другого топлива. Они разделяются на простые и пиролизные и пеллетные. Отличие от простых котлов заключается в том, что в пиролизных котлах газ, образованный в результате горения, не выбрасывается в атмосферу, а сжигается в отдельной камере еще раз.

Что позволяет более экономно использовать топливо. В пеллетных котлах в качестве топлива используют так называемые пеллеты. Сырьем для них служит торф, отходы лесопромышленности, низкокачественная древесина. В процессе их переработки из них образуются гранулы, из которых формируют брикеты разных размеров. Минусом твердотопливных котлов, является пыль и сажа, и необходимость регулярной очистки котла от золы и шлака.

Подключение твердотопливных котлов

Твердотопливные котлы устанавливают в помещении где полностью отсутствуют горючие материалы. Если котел обладает большой массой, то под него изготавливается фундамент. Так же нужно продумать устройство дымохода и приточной и вытяжной вентиляции. Неустойчивость горения сырья в топке котла может вызвать перепады давления отопительной системе. Для этого ее снабжают клапанами, способными сбрасывать лишнее давление.

При установке пиролизного котла, нужно позаботиться об обеспечении электричеством принудительной вентиляции установленной в системе котла. Не лишним, в котельной, будет и дополнительная площадь для хранения запаса дров, или другого топлива. Если это невозможно, желательно что оно находилось поблизости, и хранилось в сухом, защищенном от осадков месте.

Котлы на жидком топливе

Жидкотопливные котлы, по своей автономности схожи с твердотопливными котлами. И разделяются на несколько типов:

  • Дизельные котлы, работающие на солярке;
  • Конденсационные котлы, работающие на парах солярки;
  • Котлы, сжигающие все масла их отработку, и мазут.

Принцип работы их, это распыление в камере сгорания, солярки или другого топлива под высоким давлением, с помощью форсунок. В случае с конденсатными котлами, сгорают сильно нагретые пары солярки, выделяя при этом тепло.

Требования к котельной для их установки, и к вводу в работу схожи с требованиями, предъявляемые к твердотопливным котлам, единственное отличие, это наличие емкости под топливо. Которое может быть либо в самом помещении, либо недалеко от него и подача топлива, осуществляется с помощью трубопровода.

Любой из вышеперечисленных котлов, будет вырабатывать тепло, главное правильно выбрать его и подключить, выполняя все требования.

mkotlov.ru

Схема подключения котла отопления: однотрубная и двухтрубная

При подключении системы отопления необходимо учитывать многочисленные факторы. Начинать стоит с выбора котла и подготовки места для установки. Плюс придется докупить дополнительные элементы для монтажа системы. Схема подключения котла может быть различной. Особое значение имеет площадь отапливаемого помещения, используемый тип теплоносителя, материал для радиаторов и многое другое.

Рисунок 1. Типовая схема подключения: 1. Индукционный котел SAV 2. Система управления 3. Группа безопасности 4. Расширительный бак 5. Циркуляционные насосы 6. Радиаторы 7. Распределительная гребенка 8. Теплообменник (для бассейна) 9. Бойлер косвенного нагрева 10. Полотенцесушитель 11. Теплый пол 12. Счетчик воды 13. Приточная вентиляционная установка.

Элементы схемы для подключения котла отопления

Рисунок 2. Однотрубная схема подключения.

Схема установки котла не обходится без следующих элементов:

  • отопительный котел выбранного типа;
  • термостатический клапан;
  • радиаторы отопления;
  • предохранительный клапан;
  • мембранный расширительный клапан;
  • циркуляционный насос;
  • шаровой кран.

Это основные элементы, которые понадобятся для полноценной работы оборудования. С учетом того, какой будет схема установки, могут потребоваться дополнительные узлы:

Рисунок 3. Двухтрубная схема подключения с котлом.

  • краны шаровые для горячей и холодной воды, для обратной и подающей магистрали, для слива и обратной подачи теплоносителя;
  • фильтр для грубой очистки воды;
  • кран-американка;
  • для установки котла отопления, который работает на газу, необходимо наличие газового и магнитного фильтра.

Типовая схема подключения продемонстрирована на рис. 1.

Важно не забыть про расширительный бак, который позволяет защитить системы от гидросбоев. Любая схема отопления может быть подвержена такому сбою, особенно когда в системе наблюдается резкий перепад давления. При выполнении обвязки самого котла необходимо внимание уделить тому, чтобы все трубы были подсоединены герметично, обязательно должны быть фильтры для очистки воды, так как различные посторонние включения могут не только сильно загрязнить внутреннюю поверхность, но стать причиной выхода устройства из строя.

Радиаторы надо выбирать таким образом, чтобы они в полной мере отвечали мощности отопительной системы, сводили теплопотери к минимуму.

Например, для двухтрубных систем подходят только чугунные и стальные радиаторы, а вот однотрубные в этих целях использовать не рекомендуется. Они быстро теряют тепло, их применяют для небольших площадей и одноэтажных домов.

Вернуться к оглавлению

Рекомендации по подключению

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Чтобы подключение электрического либо газового котла отопления было выполнено быстро и правильно, необходимо уделять внимание самым различным деталям. Специалистами разработаны особые рекомендации, позволяющие самостоятельно наладить систему отопления в доме, сделать ее понятной и безотказной:

  • для разводки и подключения электрического или газового котла можно использовать однотрубную и двухтрубную схемы, которые отличаются по принципу движения теплоносителя, качеству отопления дома;
  • однотрубная система лучше всего подходит для небольшого одноэтажного дома, так как она не способна отопить должным образом большое пространство или даже 2 этажа. Двухтрубная система же позволяет отопить большой дом в несколько этажей. Теплоноситель в системе будет циркулировать принудительно. Поэтому перед монтажом необходимо точно определить, для чего именно нужна система, какое пространство следует обогреть;
  • для принудительных схем лучше всего применять керамические насосы, которые отличаются большим сроком службы, они совершенно бесшумны;
  • при установке насоса придется следить, чтобы он мог работать в автоматическом режиме. Тогда за устройством не потребуется постоянный надзор. Это позволит системе работать самостоятельно, руководствуясь только показаниями датчиков и программой;
  • система отопления должна монтироваться таким образом, чтобы все узлы были надежно защищены от протечек. Для полипропиленовых и других металлопластиковых труб необходимо использовать специальные фитинги, которые обеспечат полную герметичность всех соединений, высокую надежность отопления;
  • отопление — это сложная система, которая имеет свои правила. Радиаторы для этой системы необходимо ставить только под окнами, но ни в коем случае не по бокам от них. Если не соблюдать это правило, то стены могут покрыться конденсатом, в помещении нарушится температурный баланс;
  • подключение двухтрубной системы требует монтажа регуляторов для каждого радиатора. Они позволят самостоятельно регулировать температуру в каждом помещении;
  • если схема подключения предусматривает использование антифриза, то мощность радиаторов для установки надо брать большую, чем если теплоносителем будет вода. Все прокладки, трубы и прочие элементы должны быть полностью совместимы с теплоносителем. Это впоследствии позволит избежать аварийных ситуаций;
  • для установки котла отопления есть еще одно правило : на каждый 1 м² необходимо 1 Вт мощности отопительного прибора.

Вернуться к оглавлению

Однотрубная схема подключения с котлом

Схема подключения газового одноконтурного котла.

Схема подключения газовым котлом может быть проточной и циркуляционной. В первом случае теплоноситель идет самотеком, выходя от котла отопления. Во втором случае используется специальный насос, который обеспечивает принудительное движение теплоносителя. Это обеспечивает быстрый и равномерный прогрев.

В первом случае используется однотрубная схема подключения, пример можно посмотреть на рис. 2. Это последовательное подключение, которое обладает одним недостатком. Если температура понижается в одной части системы, то она автоматически начинает снижаться и в остальных. Такая схема позволяет теплоносителю циркулировать по цепи самостоятельно, то есть насосы уже не требуются. Это позволяет немного удешевить монтаж, но розлив происходит от котла с более высоким давлением, чем это возможно при двухтрубной системе.

Схема подключения газового котла.

Часто однотрубная схема с котлом еще называется ленинградской, для нее рекомендуется использовать стальные трубы, хотя сегодня их вполне успешно заменяют на пластиковые. Радиаторы должны быть стальными или чугунными, это позволяет обеспечить отсутствие больших теплопотерь. Алюминиевые почти не используются, так как потери тепла при движении теплоносителя будут значительными. Особенно это хорошо видно в двухэтажном доме. Если используются алюминиевые радиаторы, то при подъеме воды с первого на второй этаж происходит ее быстрое остывание, то есть качество тепла уже далеко не то, что требуется. Многие рекомендуют установку двух котлов, по одному для каждого этажа или крыла большого здания, но лучше предусмотреть наличие другой схемы отопления. Это будет намного дешевле.

В однотрубной системе вода поставляется в радиаторы снизу вверх, но проходя по кругу, она сильно остывает, поэтому последним звеньям в этой цепи достается тепла крайне мало. В котел теплоноситель возвращается уже остывшим.

Вернуться к оглавлению

Двухтрубная схема подключения с котлом

Подключение двухконтурного газового котла.

Для подключения отопительной системы может использоваться двухтрубная схема. Теплоноситель здесь будет двигаться вверх по одной отдельной магистрали, после возвращаться назад к котлу по совершенно другой. В такой системе, как правило, используется принудительная циркуляция теплоносителя, т. е. требуется установка циркуляционного насоса. Но зато система прогревается намного быстрее, она меньше теряет тепла при транспортировке к радиаторам.

Такое снижение теплопотерь связано с тем, что для каждого радиатора возможна установка специального регулятора тепла, при этом остальным узлам всей системы не наносится никакого ущерба. Монтаж этой системы с котлом сильно отличается от однотрубной, для которой установка регуляторов просто невозможна. Пример такой схемы подключения котлов продемонстрирован на рис. 3. Для установки, согласно этой схемы с котлом, можно использовать разные типы труб, радиаторов, все прогревается равномерно и правильно.

Схема подключения газового двухконтурного котла напрямую.

Подключение системы с котлом осуществляется несколькими способами, один из них предполагает подачу теплоносителя в радиатор и из него с одной стороны оборудования. С другой ставятся обычные заглушки, труба обратки идет снизу, тогда как теплоноситель поступает сверху. Но если радиатор имеет более 15 секций, то подобная схема не применяется из-за больших потерь тепла. В таком случае используется схема подключения, когда теплоноситель подается снизу по разным сторонам оборудования. Эффективен такой метод, когда все трубы отопительной системы прокладывают под полом, выходы организуются только в местах монтажа отопительных радиаторов. Но есть и свои минусы: теплоноситель может полностью не прогреть радиатор снизу и до верха, поэтому чугунные радиаторы не используются, предпочтение отдается панельным, прогреваемым лучше всего.

Когда выполняется нижняя схема подключения, необходимо также предусмотреть наличие аварийного отключения от подачи теплоносителя. Это позволяет избежать утечек при нарушении работы всей отопительной системы. Если выполнить все условия правильно, то потери тепла будут сведены к минимуму, они примерно будут равны 2%.

Подключение котла отопления и выполнения всей разводки системы дома — это процесс важный и сложный. Необходимо в точности следовать всем нормам и рекомендациям, предварительно рассчитав, какие элементы должны входить в схему подключения, какой тип разводки для отопления требуется выбрать.

1popechi.ru

Как установить и подключить котел отопления своими руками

В статье собрана полная информация, о том как подключить котел отопления своими руками, в независимости от вида, будь то подвесной котел отопления,твердотоплевный, газовый или электрический.

Подключение газового котла

Подключение настенного газового котла, равно, как и напольного, выполняется в несколько этапов:

  •  Установка устройства непосредственно на место постоянной дислокации.
  •  Выполнение крепления в соответствии с типом агрегата.
  •  Подключение к системе, в составе которой котёл будет эксплуатироваться.
  • Подключение к трубопроводу, посредством которого осуществляется подача топлива. Наряду с этим осуществляется подсоединение аппарата к дымоотводящей трубе.

Крепление:

В первую очередь, необходимо выставить ориентир, дабы крепление было выполнено максимально точно. В случае с настенным котлом, в соответствии с поставленной отметкой. на стену монтируется кронштейн, служащий своеобразным крепежом для аппарата. Указанный элемент, наряду с винтами, входит в комплектацию газового обогревателя.

Читайте также:

  1. Гаснет газовый котел,причина
  2. Термодатчики для котлов отопления

Далее выставляется отметка на месте расположения дымохода. При этом, важно учитывать, что дымоход для обычных теплоагрегатов монтируются в потолке, тот же элемент, сопряжённый с турбированными котлами, выводится через вертикальную перегородку.


Дымоход:

Монтаж этой детали предполагает выполнение соответствующей перфорации, относительно стены либо потолка. Важно заметить, что необходимо правильно выбрать уклон трубы. В противном случае, существует риск образования конденсата, который может проникнуть в котёл, спровоцировав определённые неисправности. Данную проблему можно решить, предусмотрев наличие специального отвода для конденсата.

Подключение:

Эта процедура нуждается в предварительном получении соответствующего разрешения. Указанный документ выдаётся профильными службами, на основании проведённых инспекций и согласований.

После получения упомянутого разрешения, можно приступать к подключению котла. Сия операция выполняется, обычно, специалистами профильных организаций, Однако можно сделать это и самостоятельно, соблюдая все установленные правила и нормы, которые регулируют данный процесс.

В первую очередь, следует приобрести специальную запорную арматуру, которая должна присутствовать на прямом и обратном трубопроводах обогревательной системы. Указанные элементы позволяют, при необходимости, осуществлять демонтаж теплоагрегата для устранения аварийной ситуации, а также последствия таковой.

Кроме того, трубопровод, обеспечивающий обратную подачу, надо оборудовать фильтром для механического очищения воды. Это даст возможность предупредить возникновение некоторых неисправностей в генераторе тепла.

Газопровод, подающий топливо непосредственно к котлу, должен быть оснащён отсекающей арматурой. Указанное требование является обязательным для любой схемы обогревательного оборудования (напольного, настенного), работающего на газу.

Стоит отметить, что отсечной арматурой называется обычный газовый кран, монтируемый именно на таких трубопроводах. После установки этого компонента, необходимо поставить специальный газовый фильтр, как того требуют компетентные службы.

Далее выполняется процедура подсоединения трубы газопровода, обеспечивающей подачу энергетического ресурса. При этом очень важно тщательно загерметизировать все стыки. Для этого предусмотрены специальные герметики, поскольку обычные ленты и нити не отвечают нормативам противопожарной безопасности.

к содержанию ↑

Как выбрать котел для системы отопления правильно?

Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.

Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С. По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.

Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.

  1. На средних этажах однокомнатная квартира – 8/14 кВт.
  2. Частный дом 100 м² – 24/38 кВт.
  3. Квартира 60 м² на верхнем этаже хрущевки – 20/28 кВт.

Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра – это мощность отопления для средних условий. Вторая цифра – максимальная мощность, которая предназначается для быстрого нагрева воды.


Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный. Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:

  1. 3-10 л – возможность помыть посуду и вымыть руки.
  2. 40-50 л – возможность принять “по-быстрому” душ.
  3. 100 л – возможность помыться под душем.
  4. 150 л и больше – возможность принять ванну и подключить стиральную машину к ГВС.



к содержанию ↑

Подключение твердотопливного котла к гравитационной системе открытого типа

Здесь теплоноситель при нагревании поднимается вверх по трубам. Далее он поступает в радиаторы, где происходит его охлаждение. В ходе этого процесса увеличивается его масса и плотность. Под действием гравитационных сил он опускается вниз, к котлу, в теплообменнике которого происходит повторный нагрев. После этот цикл повторяется.

В этой системе отопления не требуется принудительная циркуляция жидкости. Она работает полноценно без специальных насосов. Это повышает ее автономность, увеличивает надежность, снижает уровень шумов.

Но имеются и некоторые ограничения, которые необходимо учитывать, чтобы произвести все необходимые работы своими руками правильно:

  • Под действием естественных сил перемещение теплоносителя будет происходить не слишком быстро. Таким образом, нагрев помещений нельзя будет производить быстро.
  • Этот же фактор ограничивает допустимую длину магистралей. В направлении по горизонтали она не должна быть выше 25-30 метров. При монтаже необходимо создавать уклон труб в сторону передвижения теплоносителя не менее, чем 0,5%.
  • Котел устанавливается на 50 см ниже, чем батареи отопления. На стадии создания рабочих чертежей следует минимизировать количество поворотов, регуляторов, иных устройств, препятствующих свободному перемещению жидкости.
  • Расширительный бачок монтируют в наиболее высокой точке трубопровода. В нем помимо избыточной жидкости накапливаются образующиеся в системе газы. При создании ими избыточного давления срабатывает клапан и осуществляется их вывод в окружающее пространство. Обязательно нужно сделать так, чтобы в помещении, где установлен бачок круглый год была положительная температура.

к содержанию ↑

Подключение твердотопливных котлов отопления к закрытой системе

В этом случае пригодятся рекомендации, перечисленные выше, но используется иной бачок, закрытого типа. Внутри него установлена гибкая мембрана, изменяющая свою форму при увеличении уменьшении давления в трубопроводе. Размер этой емкости выбирается больше 10% от количества теплоносителя, которое способна вместить определенная система отопления. Этот бачок монтируют в нижней части обвязки. Как правило, его устанавливают в одной комнате с котлом, в обратной магистрали.

В закрытой системе обязательно надо устанавливать специальные контрольные и предохранительные изделия:

Манометр используют для визуальной проверки давления.

Аварийный клапан. Он открывается автоматически, если давление в системе поднимется выше номинального уровня.

Воздушный клапан необходим для удаления образовавшихся газов.

Если перечисленные компоненты не входят в состав стандартной комплектации котла, то их следует приобрести отдельно. Их устанавливают в выходной магистрали.

к содержанию ↑

Защита системы твердотопливных котлов

Как отмечено выше, правильно произвести подключение твердотопливных котлов отопления можно только с обязательной установкой защитных устройств:

  • Предохранительный клапан вставляется в разрез выходной магистрали и подключается к дренажу. Он срабатывает, если превышен определенный уровень давления в трубопроводе.
  • Защита от перегрева обеспечивается подсоединением специального теплообменника. Если автоматика зафиксировала превышение температуры, то открывается клапан подачи холодной воды. Такой блок устанавливается на выходной линии.
  • Подобную защиту можно создать в системе с бойлером косвенного нагрева. Его используют в качестве дополнительного аварийного контура при повышении температуры в основной линии выше установленного критического уровня. Понадобится установка обратного клапана и соответствующая настройка средств автоматики.
  • Чтобы уменьшить вероятность образования очагов коррозии, можно устранить условия, способствующие образованию внутри котла конденсата. Для этого необходимо, чтобы температуры теплоносителя на входе и выходе отличались не более, чем на 20°С. Такой результат будет получен, если установить смесительный клапан термостатического типа в обратную линию. Он подсоединяется одновременно к подающей магистрали, подмешивает взятую из нее горячую воду для получения нужных температурных пропорций.

к содержанию ↑

Подключение электрического котла

Основным его преимуществом этих компактных котлов против агрегатов, работающих на другом виде топлива, является полное отсутствие отходов в процессе работы (в том числе отсутствие продуктов сгорания). Считается, что это самый экологически (и эстетически) чистый вид отопления в частном доме. Но, вместе с этим, пожалуй, и самый дорогой. Монтаж котлов может осуществляться на полу или на стене. В зависимости от типа нагревания такие установки бывают:



  • тэновые;
  • индукционные;
  • электродные.

Конструкция ТЭНовых котлов довольно проста. В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. В зависимости от заданной температуры нагрева работают либо все ТЭНы, либо только часть из них. Эта конструкция очень примитивна и отчасти считается устаревшей.

Принцип работы индукционного котла основан на электромагнитной индукции. Если говорить проще, то в трубу из диэлектрика помещается сердечник, нагрев которого происходит от воздействия тока электрической катушки вокруг трубы. Сердечник при этом нагревает воду, которая поступает по трубе.

Конструкция несложная, и благодаря этому даже очень мощные установки имеют небольшие размеры.

В принципе работы электродного агрегата используется закон физики, основанный на нагревании воды из-за сопротивления при пропускании через неё электрического тока. Вода при этом должна иметь особую концентрацию солей. Эти устройства более безопасны по сравнению с предыдущими двумя, так как при утечке воды из нагревательного бака агрегат автоматически прекращает свою работу.



За подробную информацию благодарим сайты: x-teplo.ru,mynovostroika.ru,prouteplenie.ru

prof-kirpich.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
