Как починить термопару на котле: Как проверить и заменить термопару для газового котла?

Термопара для газовых котлов. Ремонт термопары газовой колонки своими руками Из неблагородных металлов

В большинстве случаев ремонт вышедшей из строя термопары невозможен. Дело в том, что если это устройство перегорает, то ремонтировать там становится нечего, поэтому мы предлагаем рассмотреть процесс ее замены.

Замена термопары – это достаточна простая работа. С ней сможет справиться даже человек, далекий от подобных работ. Поэтому и в этом случае вы можете обойтись без помощи мастера.

Как видите замена термопары – это очень простая работа. Главное, чтобы при ваших действиях не пострадали другие части котла, например, отсенатель.

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Чтобы прибор исправно работал и не привёл к сбою всю систему, необходимо внимательно выбирать устройство. Для этого учитываются такие особенности:

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов. В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов. Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

Термопара для газового котла типа J
Следующие образцы продукции находят применение в сфере тяжелой промышленности:

• тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
• тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов

:

• Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
• Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
• Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
• Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
• Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
• Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
• Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем

:

1. Два металла с разными физическими свойствами образуют замкнутую цепь;
2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
3. На холодных концах спая возникнет напряжение — разница потенциалов.
4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.

Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Источник: aqueo.ru

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно. Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда.

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Замена, если нельзя отремонтировать своими руками

Устройство вызывает сбои по разным причинам. Заменить сломанный прибор на новый можно самостоятельно. Для этого необходимо выполнить поэтапную инструкцию:

1. Сначала ключом откручивается специальная гайка, которой термопара прикреплена к патрубку.
2. Откручивается компенсационный винт, фиксирующий прибор к месту (он находится непосредственно под монтажным кронштейном).
3. Аккуратно снимается старое устройство.
4. В освободившееся отверстие вставляется новый прибор.
5. Все фиксируется компенсационным винтом, а затем гайкой.
6. Выполняется проверка на герметичность. При необходимости используется уплотнитель — полимер либо керамика.

При проведении процедуры следует помнить, что недотянутое, как и перетянутое резьбовое соединение будет опасным для исправности системы.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

• сердечник с обмоткой;
• колпачок;
• возвратная пружина;
• якорь;
• резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

• это сопровождается уменьшением напряжения на концах термопары;
• возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
• клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Приступаем к работе

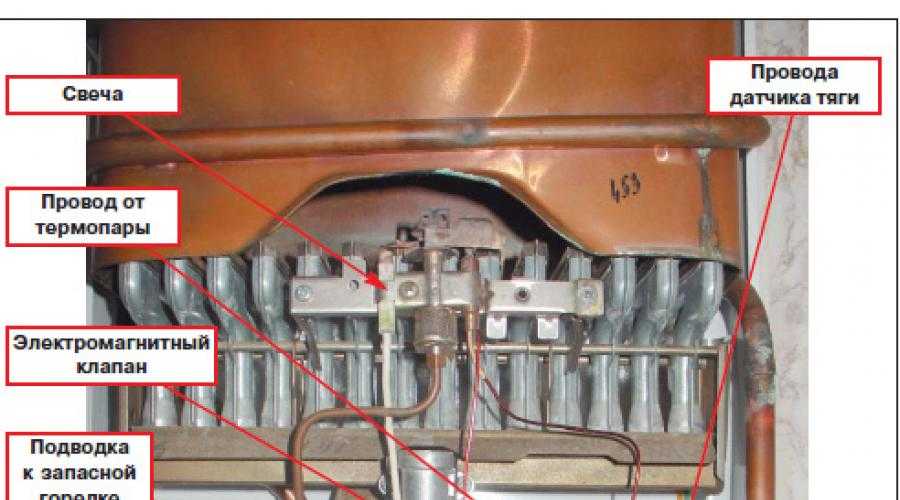

Для определения причины возникновения неисправности проверим цепь термопары — электромагнитный клапан. Для начала проверяем датчик тяги. В данном котле он расположен на газоходе. Для этого снимаем две клеммы с датчика.

Замыкаем две клеммы между собой, они должны соединиться плотно (для этого можно их немного поджать плоскогубцами).

Пробуем произвести розжиг запальника. В случае если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Для начала проверим его.

Примечание: в данной работы мы демонтируем датчик для того, чтобы показать особенности его установки на котле и маркировку. Для проверки это делать не обязательно.

Откручиваем два винта крепления датчика тяги к газоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу газохода, а установлен на паронитовых прокладках. Это необходимо для того, чтобы уменьшить нагрев датчика через его контакт с корпусом, а также чтобы обеспечить зазор между отверстием в газоходе и плоскостью датчика.

Осматриваем датчик. Его контакты должны крепко держаться на корпусе. На них не должно быть окисления. Номинал датчика (температура, при котором контакт датчика разомкнется) в данном случае 75 °С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, измеряя его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1–2 Ом. В случае если датчик не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания).

Если датчик удалось прозвонить, протираем спиртом контакты датчика и клеммы цепи, поджимаем их плоскогубцами и просушиваем. Монтируем датчик на место и подключаем его. Пробуем произвести розжиг.

Если розжиг удалось произвести, причина неисправности найдена и устранена.

Обязательно после розжига основной горелки нужно проверить тягу. Для этого можно поднести руку к месту, где установлен датчик тяги. Из этого отверстия не должно идти тепло. Если это происходит — необходимо устранять причину, вызывающую недостаточную тягу. Датчик в таком случае срабатывает правильно.

Внимание! Эксплуатировать котел с неисправным дымоходом категорически запрещено!

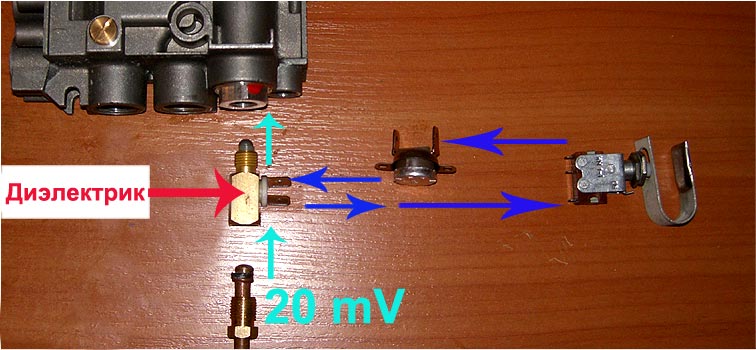

Если розжиг произвести не удалось, идём дальше по цепи. Контакты от датчика тяги идут к тягопрерывателю (прерывателю термопары).

Снимаем клеммы с контактов тягопрерывателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

Если это условие соблюдается, производим следующие действия. Ключом № 9 откручиваем гайку крепления термопары к тягопрерывателю. Ключом № 12 откручиваем на пол оборота тягопрерыватель, который состоит из двух деталей: латунной гильзы и пластиковой вставки.

Вынимаем пластиковую вставку с контактами и откручиваем деталь полностью.

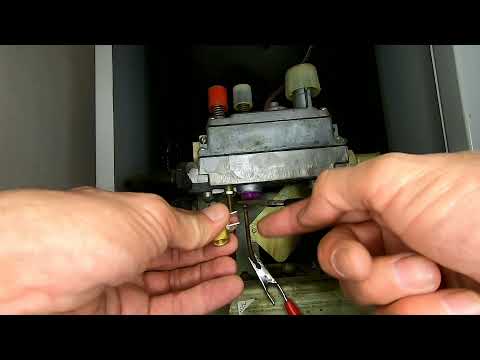

Проверяем термопару. Присоединяем её напрямую к электромагнитному клапану (место, где был установлен тягопрерыватель). Фиксируем её ключом № 9.

Производим розжиг запальника. Если его не удалось произвести — причина неисправности, скорее всего, в термопаре. Электромагнитный клапан выходит из строя крайне редко.

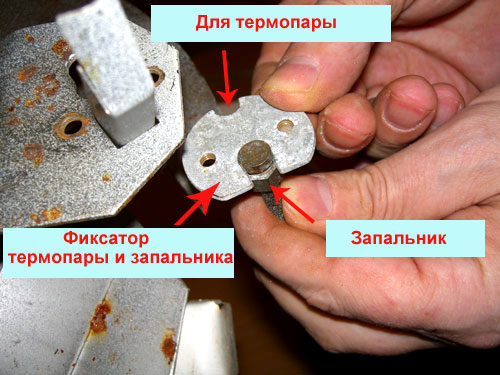

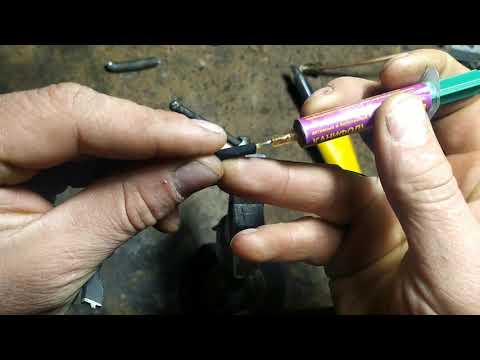

Осмотрим термопару. В некоторых случаях термопара поддаётся ремонту. Случается, что контакт термопары отпадает. Это не повод для замены, достаточно пропаять его.

Важно, чтобы диэлектрическая прокладка была цела.

Проследите, чтобы термопара правильно была установлена в пламени запальника. В пламя должен быть погружен кончик термопары.

Для настройки положения термопары относительно пламени запальника необходимо отпустить ключом № 10 гайку крепления термопары к пилотной горелке. Передвигая термопару, необходимо установить её в правильное положение и зафиксировать ключом № 10.

Для вынесения окончательного вердикта о замене, можно измерить ЭДС, вырабатываемую термопарой. Для этого необходимо произвести розжиг запальника, и, удерживая ручку клапана нажатой, замерить ЭДС между контактом термопары и её корпусом. Оптимальная величина должна быть не менее 18 мВ. Если термопара исправна — очистим спиртом детали тягопрерывателя, а также протрём контакт термопары. Особенно если её пришлось пропаять.

Собираем тягопрерыватель в обратной последовательности, подключаем к нему термопару. Сильно обжимать детали не следует. Усилия должно хватить для обеспечения надёжного контакта. Обжимаем клеммы плоскогубцами и, протерев их спиртом, пробуем произвести розжиг.

Выполнение всех вышеперечисленных операций наверняка поможет вам устранить неисправности с вашим котлом.

Ещё одной причиной проблем с розжигом может быть недостаточное давление газа на запальнике. Это происходит из-за засорения форсунки. Для её прочистки необходимо ключом № 10 отпустить гайку крепления медной трубки запальника и извлечь жиклёр.

Совет: можно легонько обстучать запальник, чтобы было легче извлечь жиклёр.

Прочищаем отверстие жиклёра жилой медного провода. Нарушение размера отверстия не допускается!

В моменты наиболее интенсивного потребления газа давление в центральной магистральной трубе может падать. Соответственно, давление газа на запальнике тоже может снизиться. Для этого может понадобиться подстройка давления газа на запальнике. Откручиваем винт крепления декоративной накладки и снимаем её.

Настройка осуществляется вращением винта на клапане. При повороте его против часовой стрелки давление газа на запальнике увеличивается.

Данные советы помогут вам разобраться с проблемами розжига вашего котла. На практике наиболее распространёнными являются именно проблемы с контактами, а не с датчиками. Потому, если с каждым разом при розжиге запальника приходится держать ручку клапана все дольше и дольше, советуем просто почистить контакты и поджать клеммы автоматики. Для того чтобы избежать действительных проблем со срабатыванием автоматики, рекомендуем вовремя проводить чистку котла.

рмнт.ру

15.03.17

Источник: www.rmnt.ru

Нюансы подключения и проверка

Подключают термоэлектрический преобразователь к измерительному прибору при помощи компенсационного кабеля. Чтобы максимально нивелировать погрешность измерения, жилы этого провода выполняют из того же материала, что и сам датчик.

Проверяют работоспособность термопары следующим образом:

• один конец устройства соединяют с мультиметром;
• второй конец вручную нагревают при помощи зажигалки или газовой горелки.

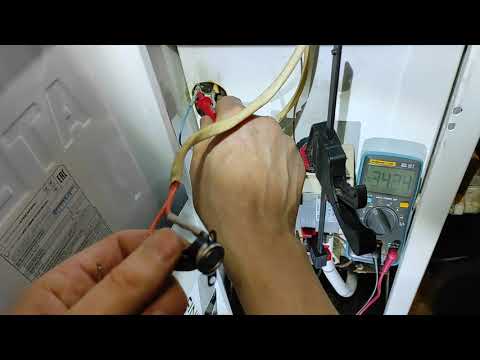

Чтобы проверить работоспособность термопары – один конец устройства соединяют с мультиметром
Если прибор в исправном состоянии, об этом свидетельствует наличие напряжения в районе 50 мВ.

Можно ли гнуть во время ремонта

Термопара — один из элементов отопительной системы, который отличается довольно простой конструкцией. Устройством оснащены все современные модели отопительного оборудования, работающего на газу. Оно является датчиком измерения температуры воздуха внутри камеры сгорания, а также проверки наличия пламени.

Благодаря этому обеспечивается безопасная эксплуатация отопительной системы.

При затухании запальника либо превышении температуры устройство мгновенно реагирует, изменяя напряжение, а также активизирует работу отсекающего клапана.

Однако для бесперебойного функционирования термопары необходимо правильно выполнить установку, строго следуя правилам инструкции. А также нужно регулярно проверять исправность прибора и ни в коем случае не сгибать его, чтобы не нарушить точность работы.

Источник: ogon.guru

Как заменить термопару в котле без вызова газовщика. Устранение неисправности котла в домашних условиях.

• Замена термопары газового котла самостоятельно

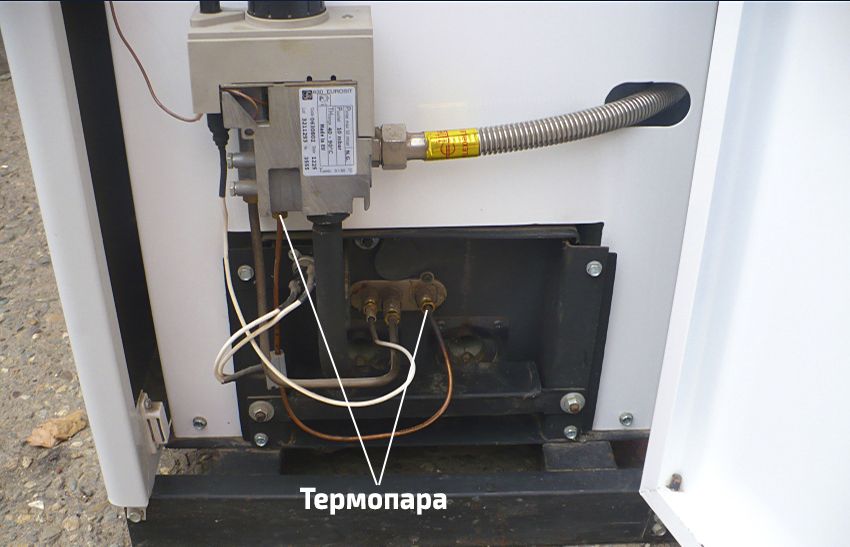

Любой напольный газовый котел, независимо от модели и типа работы, требует комплектующие, контролирующие работу самого устройства. Особенно, тех, которые отвечают за уровень температуры и следят, чтобы котел не перегревался.  И самый главный элемент в таком случае – термопара газового котла. У термопары весьма простое устройство и понятный для каждого принцип действия.  Элемент обычно применяют для измерения температуры внутри котла и преобразования тепла в электричество.

Механизм термопары газового котла простой, но вместе с тем и качественный. Включает в себя термопара два проводника из различных материалов, имеющих точки контакта в нескольких местах. Иногда, для более тесного контакта, соединены проводники компенсационными проводками.



Нюансы при замене термопары



Термопара  — это элемент, который довольно часто становится неисправным. Многих посетителей  интересует, как заменить термопару газового котла? Заменить термопару котла самостоятельно в домашних условиях вовсе не трудно. Процесс заключается в следующем:

1.                  Необходимо отсоединить свободный конец элемента от электромагнитного клапана.

2.                  Далее термопара открепляется от котла. Необходимо прогреть конец, располагавшийся над горелкой. Для этого можно воспользоваться бытовой свечкой или зажигалкой.

3.                  После этого осуществляются измерение данных на выходном контакте с помощью милливольтметра.  Устройство, в надлежащем состоянии, покажет параметры в пределах 20-25 милливольт. Если показания выходят за эти границы, то термопару можно считать неисправной.

Термопара может ломаться из-за особенностей ее эксплуатации в напольном газовом котле.  Но к счастью, в интернет-магазине Тепломега, термопары для различных котлов стоят недорого. Поэтому замена термопары котла обойдется Вам в демократичную сумму. В продаже есть электронные типы термопар, повышающие надежность и долговечность эксплуатации устройства. Если Вы приобретаете устройство, следует уточнить заданные параметры для Вашего котла и сверить их с подобранным элементом. Все характеристики должны быть одинаковыми. В другом случае термопара не сможет функционировать в полном объеме или вовсе будет не пригодна к использованию.

Фирменные термопары предпочтительнее для монтажа. Ведь заводские детали изготавливаются под конкретные модели котлов. А универсальные элементы не испытываются вместе с котлами. Приобретение и монтаж такой термопары не гарантирует длительного срока службы и точности показаний. В интернет-магазине Тепломега Вам помогут подобрать все детали и

комплектующие для газового котла напольного. Вы сможете с легкостью купить термопару и самостоятельно ее заменить.

Как заменить термопару водонагревателя или датчик пламени

От

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.11.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Термопара или датчик пламени — это устройство, используемое для контроля потока газа в газовых водонагревателях. На старых обогревателях со стоячими сигнальными лампами устройство обычно называется 9.0039 термопара , в то время как на более новых агрегатах с электронным зажиганием такое же (или практически такое же) устройство называется датчик пламени . Для наших целей мы будем называть оба устройства термопарой .

Термопара является частью узла пилотной горелки и соединяется с газовым регулирующим клапаном снаружи водонагревателя. Это простое устройство, которое преобразует тепло от горящего пламени в небольшой электрический ток, что позволяет ему работать в качестве переключателя для управления потоком газа из клапана подачи газа. Проще говоря, когда термопара не обнаруживает пламя, она не позволяет газовому клапану подавать газ к горелке.

Таким образом, это ключевой элемент безопасности вашей системы водонагревателя.

Часто неисправная термопара является причиной того, что пилот водонагревателя не зажигается или горелка не горит.

Термопара или датчик пламени?

Тип системы зажигания вашего водонагревателя определит, как вы замените термопару. При обоих типах розжига — стационарном пилотном или электронном — термопара является частью блока горелки. В случае стационарного пилота к блоку горелки прикреплены только пилот и термопара. При электронном зажигании к блоку горелки прикреплены запальник и термопара, а также электронный воспламенитель.

Прежде чем начать

Отсоединение соединений от газового регулирующего клапана является первым шагом при обслуживании электронного зажигания или водонагревателя с постоянным пилотом. Поверните газовый регулирующий клапан на водонагревателе в положение ВЫКЛ. Закройте запорный вентиль на трубопроводе подачи газа к водонагревателю.

Предупреждение

Любые работы с водонагревателями и другими газовыми приборами лучше доверить профессионалам, если у вас нет опыта. Не пытайтесь выполнить этот проект, если у вас нет большого опыта работы с газовыми приборами и всех навыков, необходимых для безопасного и правильного выполнения задачи.

Оборудование/инструменты

• Разводной или рожковый ключ
• Отвертки
• Канцелярский нож (при необходимости)

Материалы

• Замена прокладки коллектора водонагревателя (при необходимости)
• Новая термопара (при необходимости)
• Средство для мытья посуды и смесь воды

Ель / Кевин Норрис

Как заменить термопару на водонагревателе с электронным зажиганием

1. Снимите крышку коллектора узла горелки

   Камера сгорания водонагревателей с электронным зажиганием находится за крышкой, которая уплотнена прокладкой. Чтобы получить доступ к камере сгорания, необходимо снять крышку коллектора узла горелки, которая защищает камеру, в которой находится трубка подачи горелки, горелка, электронное зажигание, пилот и термопара.

   Снимите крепления, крепящие крышку коллектора горелки в сборе. В зависимости от марки и модели вашего водонагревателя, панель может быть закреплена гайками, винтами или специальными крепежными элементами с защитой от несанкционированного доступа, такими как винты с головкой Torx #20.

   Ель / Кевин Норрис

2. Снимите узел горелки

   Возьмитесь за трубку подачи горелки и слегка нажмите вниз, чтобы освободить коллектор, пилотную трубку и соединения термопары.

   Аккуратно извлеките узел коллектора/горелки из камеры сгорания горелки. Будьте осторожны, чтобы не повредить внутренние компоненты. Если горелка не двигается легко, проверьте вокруг основания — могут быть дополнительные винты, удерживающие ее.

   Ель / Кевин Норрис

3. Снимите прокладку крышки

   Осторожно снимите старую прокладку вокруг крышки коллектора, если она в хорошем состоянии и вы хотите использовать ее повторно. В противном случае снимите прокладку и планируйте купить замену.

   Очистите металлические поверхности между крышкой и водонагревателем.

   Ель / Кевин Норрис

4. Снимите термопару

   Медленно и с усилием потяните и поверните старую термопару с монтажного кронштейна. Он должен выйти легко, если вы используете сильное давление. Следите за тем, чтобы не погнуть и не деформировать соединение между пилотом и кронштейном термопары.

   Полностью удалите старую термопару, протянув ее через резиновую втулку изнутри наружу или через отверстие в крышке коллектора узла горелки. Вы можете разрезать старую термопару, чтобы удалить ее, если это необходимо.

   Совет

   Отнесите старую термопару в магазин скобяных изделий, товаров для дома или сантехники, чтобы купить точную замену. Также купите новую прокладку для крышки коллектора, если вы заменяете старую.

   Ель / Кевин Норрис

5. Установите новую термопару

   Вставьте новую термопару снаружи через втулку или отверстие в крышке коллектора узла горелки. Вставьте термопару в монтажный кронштейн, пока она полностью не встанет на место или не зафиксируется со щелчком.

   Расположите наконечник термопары так, чтобы пилотное пламя охватило верхнюю часть наконечника термопары на 3/8–1/2 дюйма.

   Ель / Кевин Норрис

6. Переустановите блок горелки

   Поместите горелку в камеру сгорания и правильно установите устройство.

   Установите новую прокладку крышки коллектора горелки или переустановите старую, если она в хорошем состоянии. Установите крышку в сборе. Не затягивайте винты или крепежные детали слишком сильно.

   Наконец, снова подсоедините газовый регулирующий клапан (см. ниже).

   Ель / Кевин Норрис

Как заменить термопару на водонагревателе с постоянным пилотом

1. Снимите узел горелки

   После того, как трубка подачи запальника, трубка подачи горелки и термопара отсоединены от газового регулирующего клапана (см. выше), просто поднимите и снимите узел горелки со дна водонагревателя.

   Ель / Кевин Норрис

2. Снимите термопару

   Медленно и сильно потяните и скрутите старую термопару с держателя термопары. Он должен выйти легко, если вы используете сильное давление. Будьте осторожны, чтобы не деформировать ни одну из частей.

   Ель / Кевин Норрис

3. Установите новую термопару

   Вставьте новую термопару в кронштейн, из которого вы ее сняли, пока она полностью не встанет на место или не зафиксируется со щелчком. Расположите наконечник термопары так, чтобы пилотное пламя охватывало верх от 3/8 до 1/2 дюйма наконечника термопары.

   Ель / Кевин Норрис

4. Переустановите блок горелки

   Снова вставьте горелку в камеру сгорания и правильно установите устройство. Снова подсоедините газовый регулирующий клапан (см. ниже).

   Ель / Кевин Норрис

Как подсоединить газовый регулирующий клапан

Как для водонагревателей с электронным зажиганием, так и для водонагревателей с постоянным пилотом: После установки новой термопары снова подключите пилот, горелку и термопару (и электронный воспламенитель для блока электронного зажигания) к газовому регулирующему клапану.

1. Подсоедините газовые трубки

   Снова подсоедините трубку подачи горелки, трубку подачи запальника и термопару к газовому регулирующему клапану. Крепежная гайка на термопаре должна быть затянута не более чем на 1/4 оборота от руки. В устройствах с электронным зажиганием также повторно подключите пьезозажигатель.

   Ель / Кевин Норрис

2. Включи газ

   Откройте запорный вентиль на трубопроводе подачи газа. Поверните газовый регулирующий клапан в положение ON. Для агрегатов со стоячим пилотом повторно зажгите пилот, следуя инструкциям производителя, перед установкой клапана в положение ON. Установите термостат водонагревателя на желаемую температуру.

   Ель / Кевин Норрис

3. Проверка водонагревателя

   Проверьте основную подающую трубку и пилотную подающую трубку на газовом регулирующем клапане на наличие утечек газа с помощью мыльного раствора. Покройте фитинги мыльным раствором и найдите пузырьки, указывающие на утечку. Если обнаружена утечка, затяните все газовые соединения и повторно проверьте их с помощью мыльной воды, пока утечки не будут обнаружены.

   Ель / Кевин Норрис

Как узнать, неисправна ли ваша термопара

Как и другие компоненты вашей печи, термопара может со временем изнашиваться, производя более низкое напряжение, чем должно при нагревании. И хуже всего то, что у вас может быть плохая термопара, даже не подозревая об этом.

Поэтому осмотр и проверка термопары должны быть частью обслуживания печи. Тем не менее, перед тестированием обязательно проверьте его, чтобы убедиться в отсутствии явных проблем, которые могут повлиять на результаты тестирования!

Если вам неудобно выполнять этот тест самостоятельно, обязательно позвоните лицензированному подрядчику по ОВК, который может вам помочь.

Как работает термопара?

Термопара — это небольшое электрическое устройство, но это важный элемент безопасности вашей печи. Термопара реагирует на изменения температуры, вырабатывая электрический ток, который заставляет газовый клапан, питающий запальник, открываться при высокой температуре или закрываться при отсутствии прямого источника тепла.

Как проверить термопару печи

Для выполнения проверки вам понадобится гаечный ключ, мультиметр и источник пламени, например свеча или зажигалка.

Шаг 1. Осмотрите термопару

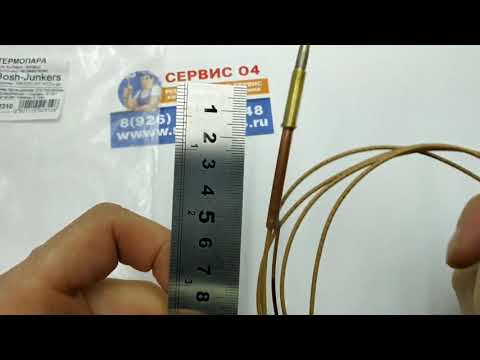

Как выглядит термопара и как ее найти? Термопара вашей печи обычно находится прямо в пламени запальника печи. Благодаря медной трубке его легко обнаружить.

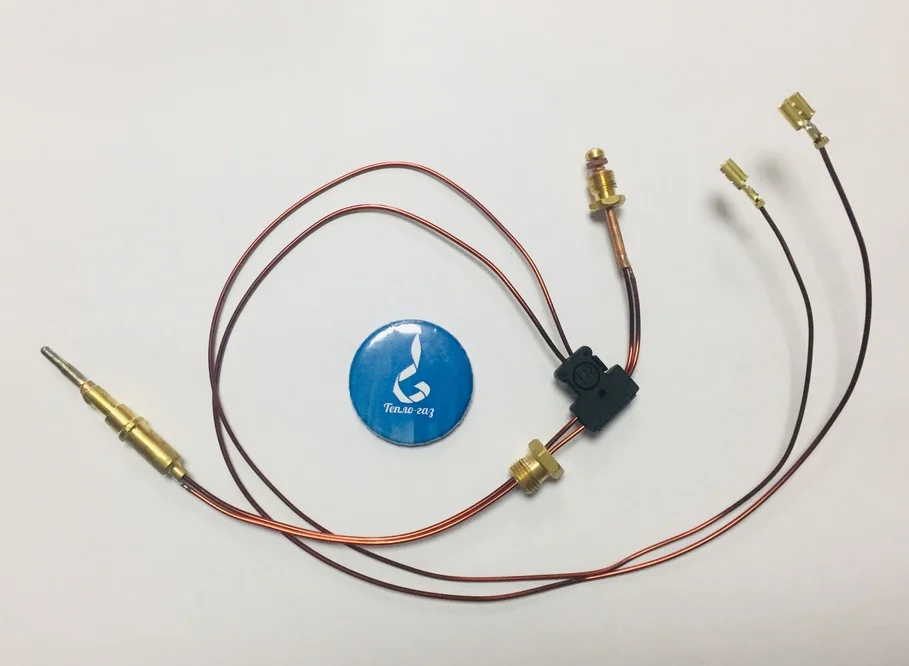

Термопара состоит из трубки, кронштейна и проводов. Трубка находится над кронштейном, гайка удерживает кронштейн и провода на месте, а под кронштейном вы увидите медные провода, которые соединяются с газовым клапаном на печи.

Некоторые термопары выглядят немного по-другому, поэтому сверьтесь с инструкцией к печи.

Признаки неисправности термопары

После обнаружения термопары проведите визуальный осмотр. Вы ищете несколько вещей.

• Первый — это признаки загрязнения трубки , которые могут включать обесцвечивание, трещины или точечные отверстия.
• Затем проверьте проводку на наличие признаков износа или коррозии например, отсутствие изоляции или оголение провода.
• Наконец, визуально осмотрите разъемы на наличие физических повреждений , поскольку неисправный разъем может повлиять на достоверность показаний теста.

Если вы не видите или не обнаруживаете проблемы, продолжайте проверку.

Шаг 2: Проверка термопары на разомкнутую цепь

*Примечание. Если у вас нет опыта, мы рекомендуем обратиться к лицензированному подрядчику по отопительной технике для проведения проверки!

• Перед испытанием отключите подачу газа, т.к. сначала необходимо снять термопару.
• Снимите термопару, отвинтив медный провод и соединительную гайку (сначала), а затем гайки кронштейна.
• Затем возьмите измеритель и установите его в омах. Возьмите два провода от мультиметра и коснитесь их — счетчик должен показывать ноль. Как только эта проверка будет выполнена, поверните мультиметр обратно на вольты.
• Для настоящей проверки включите источник пламени и поместите наконечник термопары в пламя, оставьте его там, пока он не станет достаточно горячим.
• Затем подсоедините провода от мультиметра к термопаре: поместите один провод сбоку от термопары, а другой присоедините к концу термопары, который находится в контрольной лампочке.
• Работающая термопара дает показания от 25 до 30 миллиметров. Если показания меньше 25 миллиметров, его следует заменить.

Вызовите специалистов по воздуху для ремонта термопары печи в районе Роли, Северная Каролина!

Для домовладельцев из Северной Каролины специалисты Air Expert могут проверить термопару и любой другой компонент их газовой печи во время визита по ремонту газовой печи.
