Ни одна отопительная система дома не может обойтись без регулятора тяги. С его помощью можно настроить необходимое горение котла. Ведь, как известно, без кислорода огонь затухает или горит слишком сильно, а регулятор помогает установить оптимальный процесс горения твердотопливного котла.

Сделать регулятор тяги для твердотопливных котлов своими руками можно, но прежде стоит рассмотреть, что собой представляет эта конструкция.

Конструкция

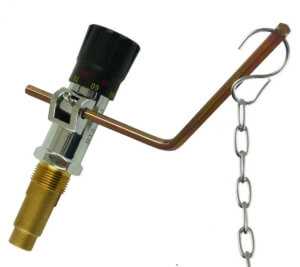

Регулятор выглядит как небольшой элемент, который крепится к системе цепочкой. Современные механизмы отличаются высокой чувствительностью, поэтому использовать его следует аккуратно. Если слишком резко повернуть рычажок, можно навредить отопительной системе.

Регулятор состоит из таких элементов: основного корпуса; рычага; рукоятки со шкалой; металлической цепи; погружной гильзы; термоэлементов.

Принцип работы

Механический регулятор тяги не нужно подключать к электричеству, он работает за счет термомеханики.

Оборудование поддерживает необходимую подачу воздуха в камеру сгорания, в зависимости от настроенной температуры. Если кислород поступает в больших количествах и горение происходит интенсивнее, механизм тяги немного перекрывает воздух, и наоборот.

При этом перегрев элементов конструкции невозможен, а значит, котел прослужит намного дольше.

Материал, который регулирует температуру, уменьшается или становится больше в зависимости от необходимой теплоотдачи. Ее изменения действуют на рычаг, изменяющий свое положение. При этом заслонка открывается или наоборот.

Регулятор тяги своими руками

В целях экономии семейного бюджета, систему регулирования можно изготовить самостоятельно. Для этого понадобятся:

  • корпус регулятора из металла;
  • головка из пластика;
  • погружаемая латунная гильза;
  • рычаг для управления;
  • цепочка стальная.

Все эти элементы можно найти в гараже или купить в магазине. Главный момент, гильзу стоит тщательно зашлифовать, чтобы она идеально установилась в необходимое отверстие. Она не должна быть слишком большая или маленькая, в ином случае прибор будет работать неправильно.

Перед началом работы стоит произвести все замеры деталей и строго к ним придерживаться, поэтому без штангенциркуля не обойтись. В каждом месте гильза имеет разные размеры, поэтому напильник тоже пригодится.

Инструкция установки регулятора на котел

Монтаж системы замет не больше 40 минут. Для этого необходимо всего лишь правильно одеть механизм на крепление и установить в предназначенное место. Если регулятор плохо входит, следует открутить его и пересмотреть еще раз, погрешности исправить.

Когда монтаж завершен, длину цепочки настраивают так, чтобы можно было регулировать подачу воздуха в котел. Цепь не должна сильно натягиваться или висеть уровень нагрузки должен быть средним.

Когда все работы сделаны, регулятор тяги следует проверить на правильность работы. Если процесс горения изменяется при настройке регулятора — монтаж произведен правильно.

Смотрим видео


Твердотопливные котлы на дровах, позволяющие нагревать теплоноситель для обогрева помещений, становятся всё популярнее. Это обусловлено постоянным удорожанием электрической энергии, газа и нефтепродуктов. Поэтому в продаже появляется всё больше различных моделей котлов, работающих на дровах, брикетах и древесном угле. В интернете есть много видео о таких котлах.

Базовая информация об устройстве

Однако есть и мастера, которые своими руками делают системы отопления, и

ongun.ru

Как установить, настроить регулятор тяги для твердотопливных котлов?

Установка твердотопливного котла – это шаг к независимости от качества и стоимости коммунальных услуг, которые требуются для отопления жилища. После установки Вас мало будет касаться цена на газ, электроэнергию, ведь их потребление будет минимальным, но все же зависимость некоторая есть. Как минимум, автоматика твердотопливного котла работает за счет именно электроэнергии, а потому она важна для стабильной и безопасной работы котла. Дабы уменьшить зависимость твердотопливного котла от электричества, ставят регуляторы тяги. Они помогают регулировать процесс горения по уникальному принципу работы. Какое значение регулятора тяги для твердотопливных котлов, и как его можно установить? Сейчас все подробно расскажем!

Что такое регулятор тяги для твердотопливных котлов?

Регулятор тяги – это автоматика, предназначенная для контроля за горением и регулирования температуры. Уникальность данного прибора в том, что он полностью энергонезависим, а поэтому при отсутствии электроэнергии котел сможет продолжить работу и функционирование системы отопления будет стабильным. Регуляторы тяги устанавливаются на большинство твердотопливных котлов простого типа. В современных котлах используются уже более сложные и многофункциональные механизмы. Но эти так и остаются популярными из-за нескольких достоинств:

  • Простота в конструкции и эксплуатации;
  • Надежность;
  • Возможность изготовления своими руками;
  • Высокая точность;
  • Низкая стоимость и легкость в ремонте.

Достаточно банальные, но очень важные преимущества регулятора тяги для твердотопливных котлов. Их покупают как для стареньких, так и современных, дорогих котлов. Регуляторы тяги имеют важное значение в эксплуатации, но каким же образом простая конструкция так много на себя берет?

Принцип работы, регулятора тяги на твердотопливный котел

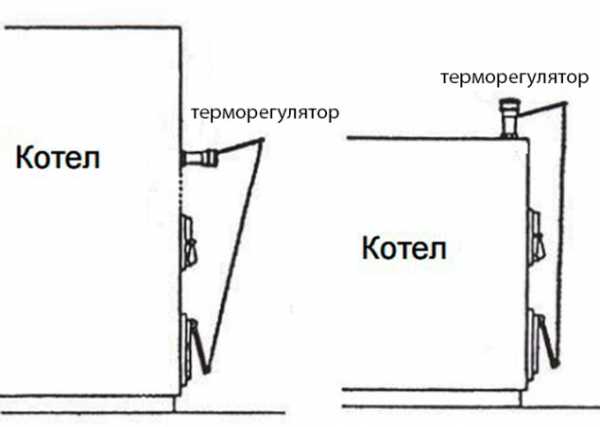

Сам регулятор могут устанавливать в разных местах на котле. Как правило, производитель сам показывает, куда необходимо подключить регулятор тяги для котла, или где посадочное место водной рубашки. Тяговому регулятору необходимо контактировать с теплоносителем, чтобы специальный газ (иногда жидкость), находящийся в гильзе, расширялся в процессе нагревания. После этого на исполнительное устройство возлагается задача опускания рычага, который уже понижает тягу в твердотопливном котле.



Принцип работы очень прост, из-за чего данные рычаги можно делать своими руками. При правильной конструкции самодельного регулятора тяги, он ничем не отличается и может также полезно служить.

Как настроить регулятор тяги для твердотопливного котла?

  • До начала настройки, необходимо отсоединить цепь от воздушной заслонки
  • Фиксатор рукояти максимально ослабить
  • Отрегулировать шкалу в соответствии с текущей обстановкой и поставить уровень необходимой температуры
  • Зажечь котел и достичь выставленной температуры (смотреть п.4)
  • Во время достижения этой температуры оденьте цепь на рукоять воздушной заслонки. При правильной настройке, цепь должна быть натянутой.

После этого можете наслаждаться работой тягового регулятора и быть спокойным за отопление во время отсутствия дома. Данные конструкции действительно полезны и удобны в эксплуатации, они спасают ситуацию, когда отключают электроэнергию, что бывает нередко в нашей стране. Принцип работы, построенный на механике и законах физики – это самый надежный способ регулирования котлом.

В нашем интернет-магазине «ДомаТепло» Вы сможете найти твердотопливные котлы и компоненты к ним, а также проконсультироваться по нужным вопросам. Мы рады помочь и готовы сотрудничать с абсолютно каждым. Если появились вопросы, скорее свяжитесь с нами по указанным контактам.

domateplo.com.ua

Регулятор тяги для твердотопливного котла: установка и регулировка

Опубликовано в:&nbspБез рубрики on:&nbspНоябрь 13

Силу тяги можно считать довольно неоднородным и сложным понятием, которое включает несколько факторов. Для гарантии стабильной работы оборудования нужно поддерживать данный параметр на определённом уровне. Это касается функционирования любого котельного оборудования, ведь отклонение в силе тяги от нормативных показателей сказывается на горении топлива и генерации энергии.
Часто нарушения возникают при монтаже оборудования, которое работает на твердом топливе. Справиться с проблемой можно с помощью регулятора тяги, который используется совместно с твердотопливным котельным оборудованием.
Вместо предисловия
Сегодня высокие технологии позволяют создавать разные средства автоматизации, благодаря им котельное оборудование работает самостоятельно, а уделять ему внимание почти не нужно. Но большинство из них используют электроэнергию, что не очень удобно. Вместе с перебоями в подачи электричества дом наполняется холодом, эту ситуацию нельзя назвать редкой. В качестве причины выступает отключение отопительного прибора автоматикой.

Однако в продаже сегодня можно встретить достаточно простые средства автоматизации, которым не нужна для работы электроэнергия, сюда можно отнести регулятор тяги для твердотопливных котлов купить, который используется совместно с котлами с механическим приводом.
Описание силы тяги
Данный параметр зависит от множества факторов, среди них:
• погодные условия;
• сечение дымохода;
• температура газов.
Всё это может повлиять на работу прибора, поэтому конкретные условия необходимо рассматривать индивидуально. Еще один параметр, который может ускользнуть от внимания потребителей, но оказывает большое влияние на силу тяги, это тип оборудования. При использовании газового устройства сила тяги может изменяться незначительно, конечное значение является стабильным. Это обусловлено тем, что дымовые газы обладают почти одинаковой температурой.
Отклонение возникает лишь при прогреве дымохода, значение при этом изменяется кратковременно. Твердотопливное оборудование демонстрирует разные данные. Судить о влиянии моделей на тягу невозможно. Это обусловлено применением разных видов топлива. Неоднородность показателей зависит еще и от разновидности твердотопливного котла.
Устройство и описание принципа действия
Установка регулятора тяги довольно проста, как и конструкция, в качестве подтверждения может выступить пример регулятора RT 10, который состоит из:
• рукоятки;
• корректора температуры;
• штока;
• исполнительного механизма;
• направляющей;
• корпуса;
• погружной гильзы;
• термочувствительного элемента;
• пружины;
• рычага;
• цепного привода;
• цепи;
• винта крепления рукоятки;
• винта крепления рычага.
В зависимости от того, какая конструкция котла используется, регулятор может быть установлен в разных местах. Главное условие при этом заключается в том, что погружная гильза должна контактировать с теплоносителем. В ней находится термочувствительный элемент, который заполнен газом или жидкостью, он расширяется при нагревании. Как только температура воды начнет расти, термоэлемент станет воздействовать на механизм, пускающий рычаг цепного привода. Цепь будет прикрывать заслонку. Подача воздуха таким способом будет ограничена, интенсивность горения уменьшена. При падении температуры воды в рубашке термоэлемент откроет дверцу, что возобновит подачу воздуха.
Установка регулятора тяги

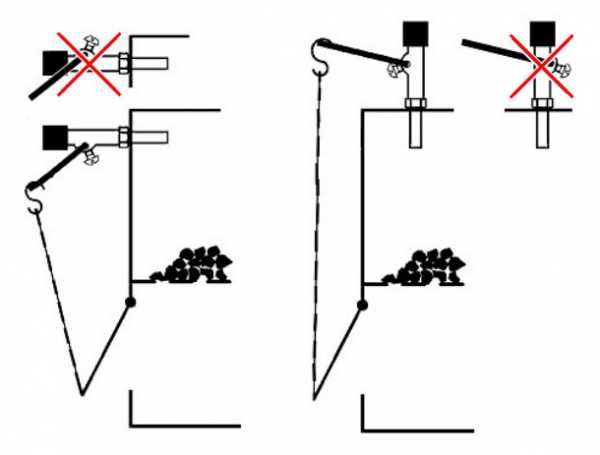

Регулятор тяги может быть установлен вами самостоятельно. Данный элемент должен находиться во фронтальной или боковой части оборудования. Установить устройство необходимо в специальное отверстие. Работы по монтажу выполняются с помощью винтовых соединений, которые можно отрегулировать, это выравнивает элемент в правильном положении, которое может быть горизонтальным или вертикальным.
Как только все винты удастся выровнять, их необходимо закрепить и герметизировать, применяя специальные средства. Установить рычаг необходимо таким образом, чтобы отверстие, сквозь которое будет выходить цепочка, располагалось над заслонкой. Как только регулятор тяги будет установлен, котельное оборудование можно растопить и довести теплоноситель до отметки в 60 °С. Данную температуру следует установить на регуляторе. Рычаг регулятора подсоединяется с помощью цепочки, заслонка при этом должна быть открыта примерно на 2 мм или меньше. При калибровке прибора заслонку необходимо закрыть, сделать это нужно вручную или методом укорачивания цепи.
Рекомендации специалиста
Когда монтируется регулятор тяги, на следующем этапе необходимо установить более высокую температуру – на отметке 80 °С. Если устройство откалибровано правильно, то при достижении данного показателя заслонка будет закрыта автоматически. Механический регулятор тяги не столь точен, как автоматический, а разница может достигать 5 °С. Автоматические приборы можно установить на котле, и они не будут требовать дополнительного вмешательства со стороны человека.
Проведение регулировки
Регулятор тяги для котла обладает двумя видами разметки, которые используются в работе в разных положениях. Если речь идет о приборе RT 10, то можно утверждать, что его красная шкала используется для работы в горизонтальном положении, а желтая – в вертикальном. Настроить изделие можно, отсоединив нижний конец цепи от воздушной заслонки. При этом винт ослабляется. После выбора цвета шкалы необходимо выставить значение желаемой температуры.
Теплогенератор зажигается, прогревается, в процессе чего контролируется температура теплоносителя. Как только уровень температура достигнет нужного значения, следует надеть конец цепи на дверцу зольника. Когда калибруется регулятор тяги дымохода, цепь должна быть натянута, а ее свободный ход не должен оказаться больше 1 мм. Затем рукоятка фиксируется с помощью винта.
Заключение
Как только настройка будет завершена, следует проверить работу термостатического регулятора, при этом температура может быть изменена при движении рукоятки. Оператору при этом следует сравнивать значение с показаниями термометра.

Похожие новости

zuparts.ru

Регулятор тяги твердотопливного котла - описание, монтаж, характеристики

Автоматизация процесса горения, изменения мощности котельного оборудования с легкостью решается, если топливом является газ, электричество, солярка. Но в случае с дровами, брикетами, пеллетами ситуация намного сложнее и еще более актуальна. Котлы на твердом топливе, ввиду его доступности и дешевизны, становятся все более востребованными. Покупатели, естественно, стремятся к большему комфорту и минимизации работ по обслуживанию

Производителями выпускается большое количество разнообразие арматуры для твердотопливных котлов. Дорогой и дешевой, требующей подключения к электрическим сетям и энергонезависимой, защитной, повышающей эффективность работы и много другой. В этом ряду особое место занимает регулятор тяги твердотопливного котла. Устройство энергонезависимое, имеет невысокую цену и полностью решает проблему регулирования мощности твердотопливного котла. Проблему регулирования мощности котла на твердом топливе можно решить 2 способами - установкой вентилятора (дымососа) или механического регулятора тяги. Первый способ обеспечивает более быструю и точную регулировку, зато второй не требует подключения к электросети и дешевле.

Назначение

Механический регулятор тяги предназначен для изменения количества подаваемого воздуха путем открывания / закрывания заслонки (дверок) в автономном режиме. Примеры таких изделий на нашем сайте: AFRISO FR1, REGULUS RT3, ESBE ATA 212. Все они имеют похожие характеристики и фактически являются аналогами.

Конструкция

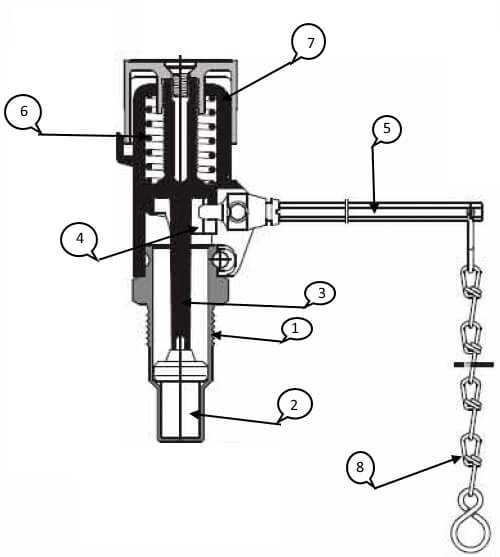

Конструкция изделия от разных производителей может отличаться. Типовой механический регулятор тяги состоит из следующих элементов
