Как отрегулировать плуг на мотоблоке нева: Плуг для мотоблока «Нева» [как выбрать, установить и настроить]

Содержание

Обзор плугов для мотоблока Нева. Настройка плуга, вспашка

Виды и типы плугов для мотоблоков Нева

Без плуга тяжело было представить сельское хозяйство в древности. Сейчас абсолютно ничего не изменилось. И он является всё так же востребованным продуктом. Но в отличие от древних времён изменился принцип его использования. Сейчас для обработки относительно небольших площадей используются плуги для мотоблоков.

Цель их работы – переворачивание верхнего плодородного слоя земли на зимний период, это делается для того, чтобы он максимально впитал в себя влагу. Благодаря этому в значительной степени возрастает количество урожая.

Давайте рассмотрим, какие варианты плугов для вспашки предлагает официальный производитель мотоблоков Нева.

Плуг навесной ПН

Производителем данной модели является Акционерное Общество «Энергия». Они подтверждают качество товара соответствием всем нормам Евро-Азиатского союза.

Это относительная небольшая модель, которая позволяет работать на малых участках земли в садах, огородах, теплицах и т. д.

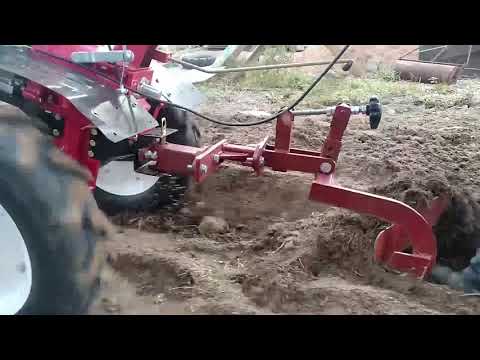

Вот обзор, принцип сцепки и работы данной модели:

Плуг представляет собой конструкцию из основания и к нему прикреплённого корпуса и стойки с отверстиями.

Он имеет один отвал. То есть при его использовании почва будет отбрасываться на одну сторону.

Глубину пахоты можно регулировать в ручном режиме. Максимальная глубина погружения плуга составляет до 22 см. А максимальная ширина захвата -18 см. Этого более чем достаточно для большинства случаев обработки почвы.

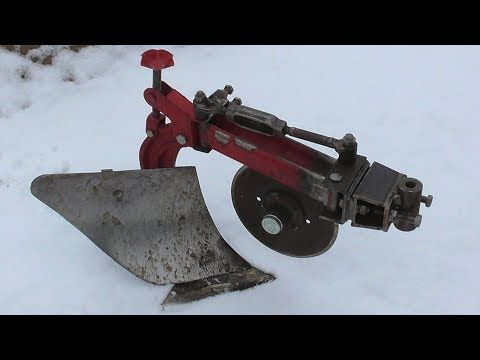

Плуг однокорпусный Н

Этот плуг производится ЗАО «ВРМЗ». Внешне они очень похожи между собой, но отличаются качеством. ВРМЗ уже давно зарекомендовал себя, как один из лучших производителей различных металлоконструкций. Их отличительной чертой является высокое качество всего спектра выпускаемой продукции.

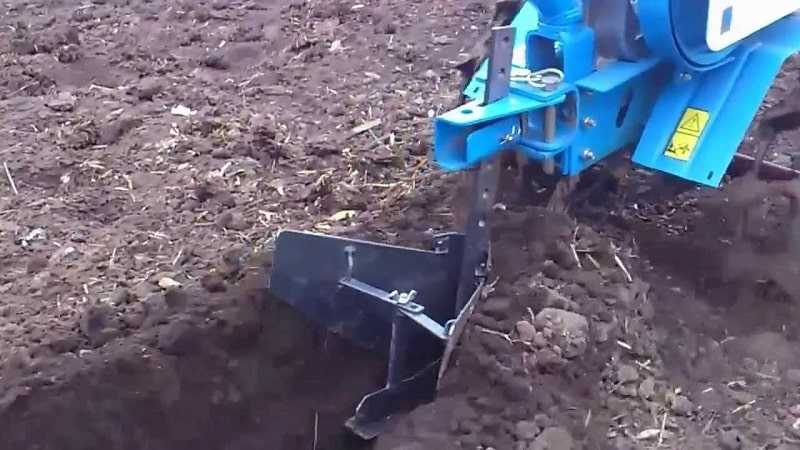

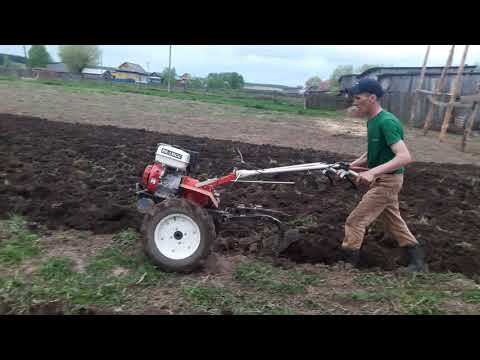

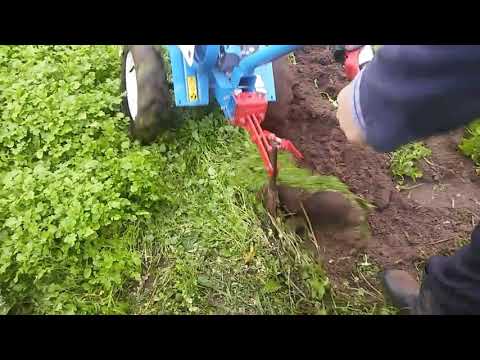

Насколько простая вспашка земли с мотоблоком Нева смотрите на видео:

Исходя из опыта продаж, плуг однокорпусный Н производства ВРМЗ является одним из самых востребованных. Поэтому компания разработала сразу 9 различных модификаций данного плуга. Они отличаются своими габаритами, массой, шириной захвата и глубиной пашни.

То есть каждый владелец мотоблока Нева может подобрать именно тот плуг, который наиболее подойдёт для конкретно его случая.

Масса может колебаться от 3 кг до 15.

Габаритные размеры представлены в широком диапазоне от широкого до узкого, от низкого до высокого.

Если посмотреть на ширину захвата, то она может составлять 15 или 22 см.
Глубина пашни в зависимости от потребностей может быть или 20, или 14 см.

То есть они универсальны и могут найти применение на любом участке и при любых потребностях.

При выборе плуга следует знать состояние почвы, которую планируете обрабатывать. В частности эта модель подходит для более мягких и уже подготовленных плодородных земель.

Применение их на целине или каменистых почвах недопустимо.

Установка и настройка плуга

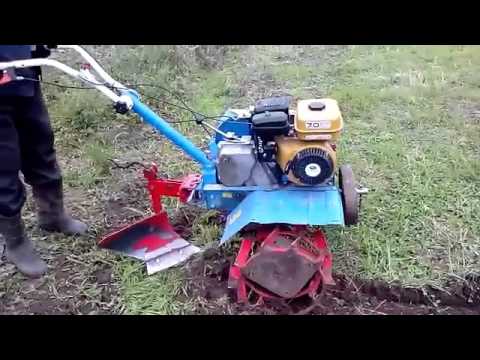

Перед тем, как начать пахать землю, следует прикрепить плуг к мотоблоку. Для этого необходимо соединить их при помощи специальной сцепки (обычно она не входит в комплект поставки и продаётся отдельно).

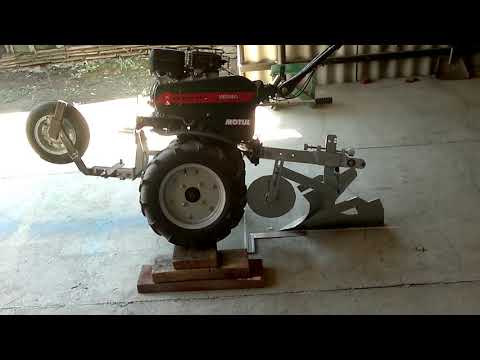

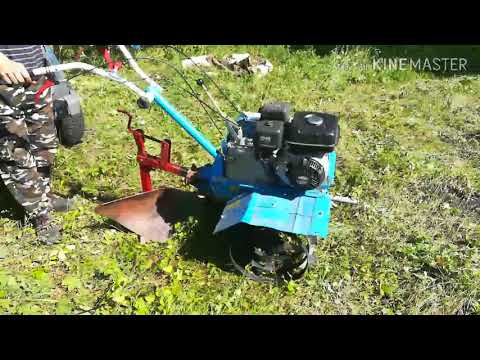

Вот подробная видео инструкция о том, как подготовить мотоблок к пахоте:

Плуг следует соединять с мотоблоком исключительно на ровной поверхности. Благодаря этому можно произвести правильное сцепление. Иначе общая конструкция будет собрана под наклоном, и плуг будет функционировать неправильно.

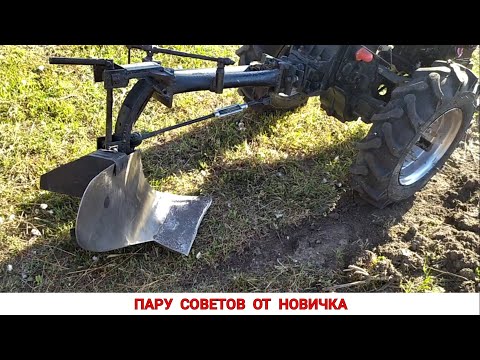

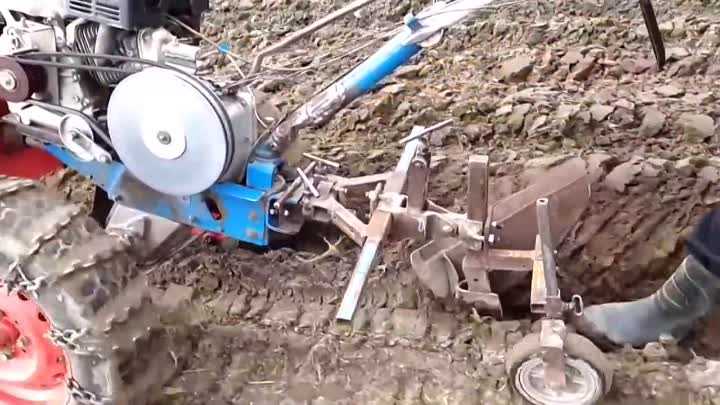

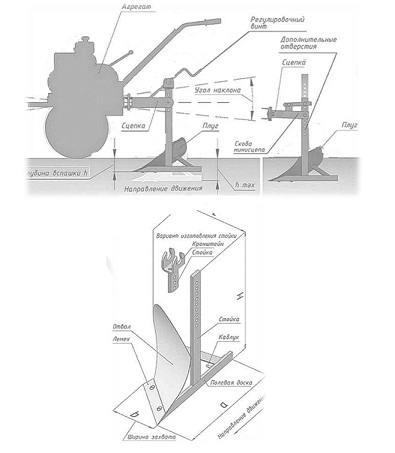

Затем следует отрегулировать плуг для вспашки. В своём правильном положении полевая доска должна быть параллельна линии борозды.

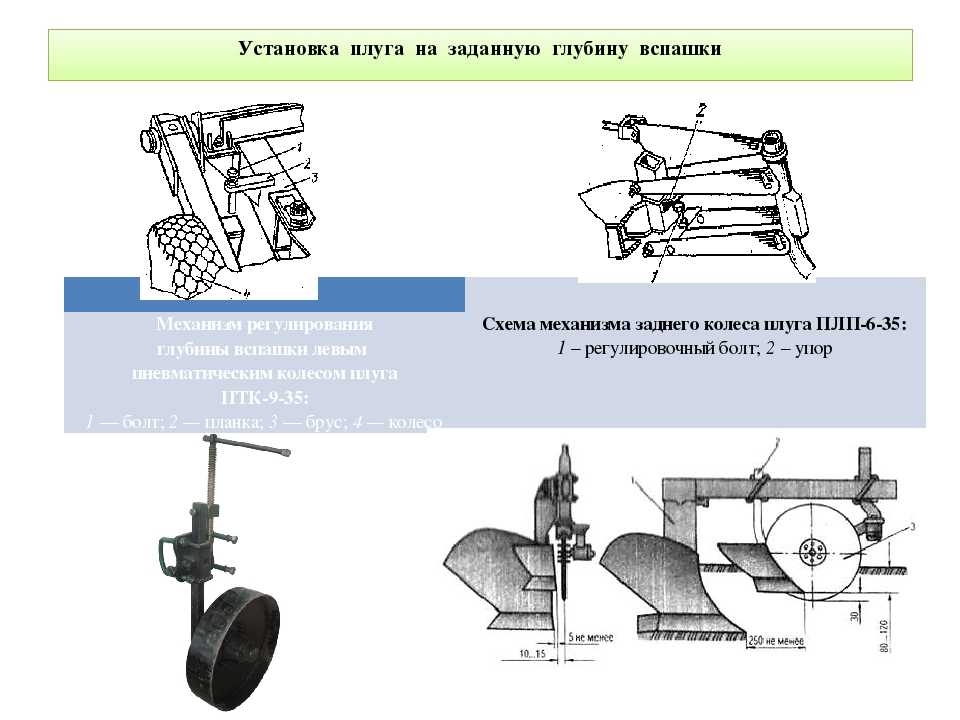

Глубину пашни можно установить при помощи специальных болтов передвигая их в вертикально-продольной плоскости. Глубину можно регулировать, после того, как начали пахать. Однако следует быть внимательными и обязательно следовать инструкциям безопасности.

Плуг может эксплуатироваться как при движении мотоблока вперед, так и при его движении назад. Благодаря тому, что он может вращаться вокруг своей оси.

Самым распространённым минусом в работе плуга является тот факт, что он уводиться в сторону. Как решить этот вопрос, смотрите ниже:

Для лучшей зацепки мотоблок должен быть оснащён металлическими грунтозацепляющими колёсами. Они служат дополнительными стабилизаторами при работе плуга. Народные умельцы делают свои варианты таких колёс. Они на стандартные покрышки просто натягивают цепи, и получается конструкция, которая по своим характеристикам ничем не уступает специальным металлическим колёсам.

Ограничения по технике безопасности

работать с плугом под действием алкоголя или каких-либо других веществ, которые снижают скорость реакции или внимание;
работать с мотоблоком при неисправностях в плуге;

работать с мотоблоком с расшатанными креплениями;
производить ремонт или какие-либо манипуляции во время движения плуга.

Эти правила просты и более чем понятны каждому здравомыслящему человеку.

Отзывы владельцев

Зачастую перед совершением какой-либо покупки мы советуемся с друзьями или знакомыми, которые уже покупали подобный продукт или услугу. Но что делать в том случае, если плуг никто из знакомых не покупал? Если есть интернет, то всегда можно почитать отзывы тех, кто уже купил плуг для мотоблока Нева.

Что касается отзывов про данную модель в сети интернет, на форумах не замечено явной критики по этому мотоблоку, в большинстве своем все отзывы идут положительные.

Вот несколько отзывов с форумов.

Юрий:

«Проблема с пахотой земли была в нашей семье всегда. То времени нет у трактористов, то они сломались, то ещё какая-то ерунда с ними приключится. И в итоге вспахивать землю перед посадкой получалось с огромным трудом. Так мало того, что ты ходишь, унижаешься перед ними, так ещё и деньги им платишь, и топливо покупаешь. Это просто невыносимо! Поэтому я решил купить себе мотоблок Нева и тут же плуг к нему. В итоге остался доволен на миллион процентов. Я всегда уверен в том, что моя земля будет подготовлена к посеву и обработана после урожая, так я ещё и не от кого не завишу.»

Игорь:

«Купил плуг ВРМЗ и полностью доволен. Простой в установке, без лишних деталей, со своей работой справляется на 5 +. Использую его уже 3 года. После работы помыл его, соединения смазал Литолом, и поставил до следующего сезона необходимости.»

Вы так же можете помочь другим читателям нашего сайта своими отзывами по данной модели, если вы являетесь обладателем данной модели мотоблока или навесного оборудования к нему, можете оставить отзыв о нем, или же задать любой интересующий вас вопрос по этой модели ниже в комментариях.

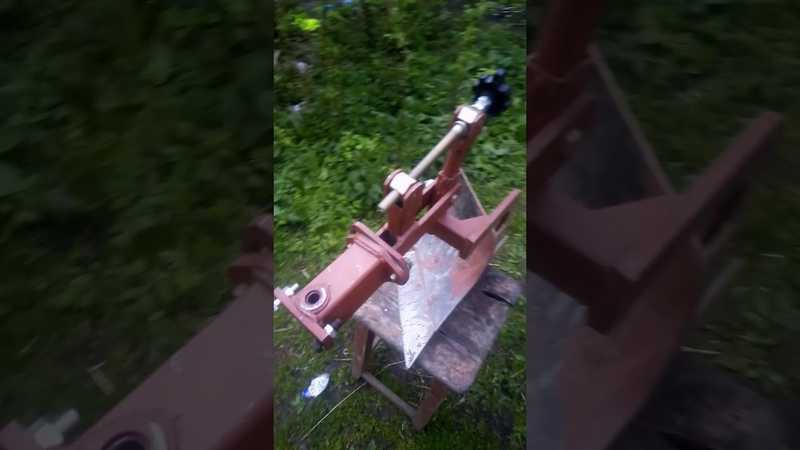

Самодельные варианты

Сама концепция плуга крайне проста и не менялась ещё с древних времён. Только с небольшим отличием, раньше использовались лошади и деревянное рало, а сейчас мотоблок и железный плуг.

Отличаются они, по сути, дела только материалом. Сейчас работать с железом и сваркой должен уметь каждый мужчина.

Поэтому на различных форумах можно встретить чертежи плугов, которые изготавливались. Идёт обсуждение концепции и каких-либо недостатков её или поправок, которые могут повлиять на конечный результат. И, в конце концов, люди своего добиваются, и получается весьма хороший результат.

А самые терпеливые люди снимают пошаговую видео инструкцию, как сделать плуг своими руками в домашних условиях.

В итоге им удаётся собрать конструкции, которые абсолютно ничем не уступает плугу промышленного производства. А зачастую и превосходят, ведь то, что сделано своими руками всегда лучше купленного.

МБ 2, как настроить, сделать своими руками, регулировка, фрезы, оборотный, плоскорез, какой лучше, размеры, выбрать, чертежи и размеры, видео

Содержание

Как подобрать плуг и фрезы для мотоблока Нева
Фрезы к мотоблоку Нева
Плуг для мотоблока Нева
Плуг для мотоблока Нева МБ-2 своими руками

Многие люди спрашивают, как установить плуги для мотоблока Нева. Практически у каждого дачника есть мотокультиватор. Попробовав его в действии, уже не захочется возвращаться к перекопке огорода лопатой. Сейчас есть возможность приобрести мотокультиваторы как с отечественной, так и с зарубежной сборкой, разной ценовой категории, с различной массой и техническими характеристиками.

Как подобрать плуг и фрезы для мотоблока Нева

Помимо хорошего культиватора дачнику понадобится приобрести различное дополнительное навесное оборудование, которого также представлен широкий ассортимент, поэтому каждый сможет подобрать себе необходимый механизм, начиная от плуга и фрез и заканчивая прицепом и снегоуборщиком.

Рассмотрим разновидности плуга и фрез на таком популярном у потребителей мотоблоке, как Нева.

Мотоблок Нева МБ-1 оснащается американским двигателем Briggs Stratton RS950, мощность которого составляет 6,5 л.с., или японским Subaru EXR16 с 6 л.с. Подходит для обработки песчаного, супесчаного и суглинистого грунта, может применяться для перевозки грузов и уборки территорий. Предусматривает возможность использования плуга, фрез и другого навесного оборудования. На данный мотокультиватор желательно докупить опорное колесо, наличие которого позволит облегчить работы по рыхлению почвы, поскольку не допустит «зарываться» агрегату в грунт. Для своей массы в 70 кг это достаточно маневренный и качественно выполняющий возложенные на него задачи аппарат.

Нева МБ-2 имеет массу в 98 кг, в качестве дополнительного оборудования на нем установлен электростартер и фара. Входящие в комплект фрезы состоят из 8 механизмов.

МБ-23 — самый мощный аппарат, входящий в эту группу мотоблоков. Его масса в 105 кг позволяет выполнять наиболее тяжелые работы с использованием плуга.

МБ-23СД — модификация предыдущей модели, но с весом в 115 кг и мощностью в зависимости от установленного двигателя. В комплекте имеются фрезы и плуг.

Нева с редуктором Мульти АГРО, имеющим большее количество передач, двигатели обладают меньшей мощностью, но при этом с тяговыми функциями он справляется отлично, имеет меньший радиус разворота, на корпусе мотоблока имеются внутренние ребра.

МБ-1 оснащен либо японским двигателем Honda в 5,8 л.с., либо американским Briggs Stratton с мощностью в 6 и 6,5 л.с. Имеет 1 заднюю и 3 передних передачи.

На МБ-2 установлен двигатель Briggs Stratton или Honda мощностью 6,5 и 5,8 л.с.

К каждому описанному выше мотоблоку Нева можно подобрать плуг, фрезы и другое навесное оборудование.

Фрезы к мотоблоку Нева

Фрезы к мотоблоку Нева. Рассмотрим, как собрать фрезу. У мотоблока «Нева» в комплекте предусмотрено наличие 8 фрез, диаметр которых составляет 36 см, что позволяет им рыхлить почву до 1,2 м в ширину и 20 см в глубину.

Фрезы для культиватора Нева бывают следующих видов:

С саблевидными ножками, предназначенными для целиной почвы (активная фреза). Наиболее популярная и востребованная фреза на мотоблок Нева, направленная на обработку целины или вязких грунтов.
Фреза «гусиные лапки» для мотоблока Нева, которая позволит обрабатывать более твердый грунт, поскольку имеет сплошную конструкцию.

Для увеличения обрабатываемой почвы за один проход с мотоблоком, а соответственно и сокращения времени на культивирование всей площади, можно приобретать дополнительные фрезы.

Плоскорез для мотоблока Нева МБ. Данный вид навесного оборудования предназначен для борьбы с сорняками с одновременным рыхлением почвы. Плоскорез имеет несколько отверстий для его регулировки для работы на определенной глубине.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

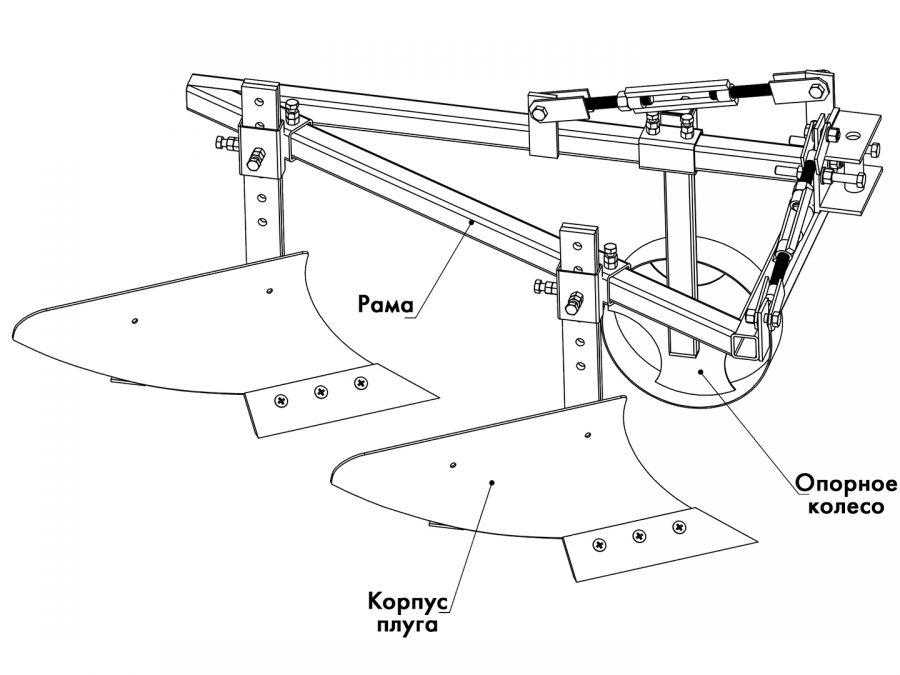

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

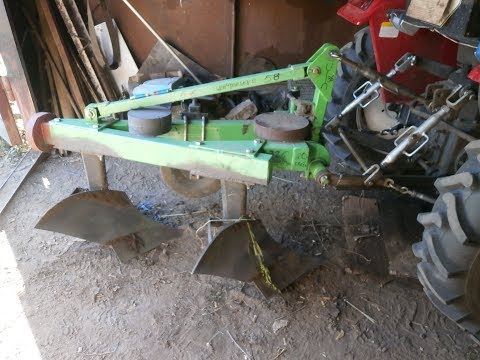

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и как настроить плуг на мотоблоке.

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

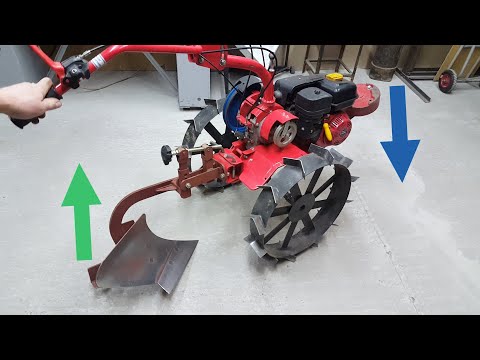

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

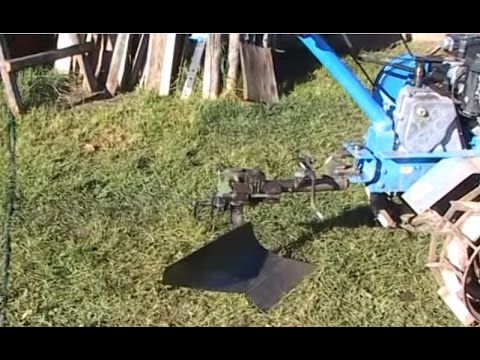

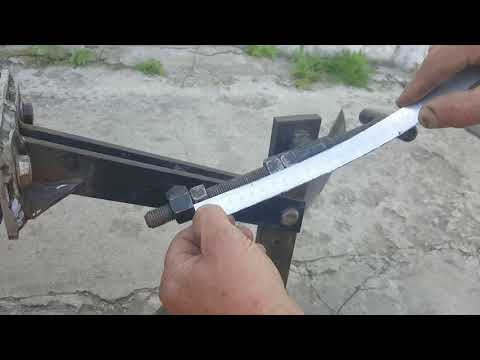

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта. Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта.

Для оценки качества пропашки следует первые действия проводить на невысокой скорости, поскольку может потребоваться регулировка плуга.

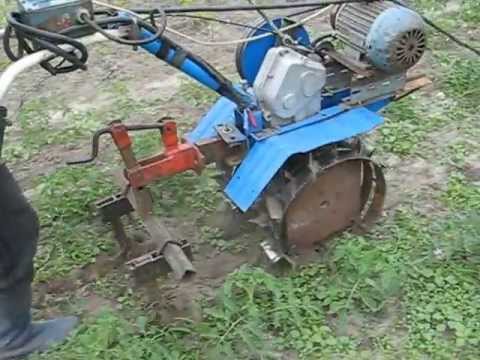

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

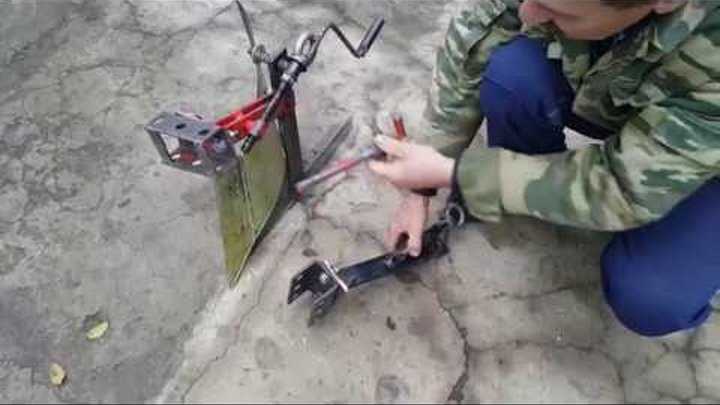

Плуг для мотоблока Нева МБ-2 своими руками

Существует несколько видов плугов для мотоблока, однако сделать своими руками легче всего однокорпусный плуг, чертежи и размеры которого легко найти в Интернете.

На первом этапе необходимо выбрать материал для изготовления. Режущая часть – лемех – должна изготавливаться из твердой закаленной стали марки 45 с показателем по шкале прочности HRC 50-55. Также подойдет углеродистая сталь, при условии, что режущая кромка будет отбита на наковальне и хорошо заточена. Для отвала плуга – части, отводящей и переворачивающей землю – подойдет практически любой материал, можно использовать с меньшей жесткостью.

Изготовить отвал можно разными способами, наиболее простым является работа с металлической заготовкой толщиной 3-5 мм. Этот способ требует дополнительного оборудования в виде металлогибочного станка, на котором придается форма будущего изделия – изгиб должен быть 20-22°. Еще один вариант – использовать в качестве заготовки трубу с диаметром 600-650 мм, из которой вырезается деталь с помощью сварки.

Лучшим вариантом конструкции будет плуг со съемным лемехом, который всегда можно заточить без сложностей. Также возможен вариант изготовления плуга с использованием сварки: отвал приваривается к лемеху и щитку сзади. Такая конструкция обладает большей прочностью, но возникают трудности с заточкой режущей части.

Подробные инструкции по сборке плуга и его установке можно найти в многочисленных статьях и видео от умельцев.

Какой вид плугов для мотоблока Нева МБ-2 Вы предпочитаете?

технические характеристики и инструкция по эксплуатации, коробка передач для «МультиАГРО РС950»

Особенности
Технические характеристики
Модельный ряд
- «Нева МБ1-Н МультиАГРО (ГП200)»
- «МБ1-Б МультиАГРО (РС950)»
- Мотоблок «Нева МБ1-Б-6, ОФС»
- «Нева МБ1С-6. 0″
- «МультиАгро МБ1-Б ФС»
Преимущества и недостатки
Устройство
Вложения

Руководство пользователя

Сфера использования мотоблоков Нева МБ-1 достаточно обширна. Это стало возможным благодаря большому количеству навесного оборудования, мощному двигателю, который устанавливается в различных модификациях, а также другим важным техническим характеристикам.

Особенности

Мотоблок Нева МБ-1 старого образца вызвал бурю положительных эмоций у пользователя, современная модификация позволяет быстро и легко рыхлить, культивировать, вспахивать землю, обрабатывать грядки, косить траву и даже убрать снег. Описываемые мотоблоки производятся в нашей стране, а именно в городе Санкт-Петербург. Коробка передач с годами приобрела усиленную конструкцию, обтекаемую форму корпуса, за счет чего уменьшилось лобовое сопротивление.

Производитель много внимания уделил удобству управления использованием такого оборудования, поэтому применил в конструкции двустороннюю развязку колес.

Мотор быстро и легко запускается от электростартера, генератор помогает питать фары, установленные впереди мотоблока, поэтому работать можно даже ночью. Все модели разработаны в соответствии с техническими нормами безопасности. Производитель предупреждает пользователя об опасности, которая ему грозит, если он самостоятельно попытается изменить характеристики оборудования.

Мотоблоки – лучшие помощники на большом садовом участке. Используются на сенокосе и даже в саду. Железные колеса позволяют транспортным средствам быстро передвигаться по любому типу грунта. Все модели бренда отличаются небольшими габаритами и удобством использования. Они достаточно мощные, но при этом экономичные. Внутри стоит 4-тактный двигатель, а дополнительное навесное оборудование позволяет решать не стандартные, а более сложные задачи.

Работать на такой технике может оператор без специального образования и навыков, но смена навесного оборудования возможна только после детального изучения инструкции от производителя. С завода мотоблок поставляется с установленным культиватором, все остальные рабочие орудия применяются при соблюдении особых указаний завода-изготовителя.

Технические характеристики

Мотоблоки «Нева МБ-1» поставляются в продажу разных габаритов, где длина, ширина и высота выглядят так:

160*66*130 сантиметров;
165*660*130 сантиметров.

Имеются модели массой 75 кг и 85 кг, все они имеют тяговое усилие при использовании дополнительной нагрузки 20 кг на колесах 140 кгс. Данную технику можно использовать при температуре воздуха от -25 до +35 С. Все мотоблоки имеют клиренс 120 мм. Что касается коробки передач, то здесь в «Неве МБ-1» используется механический агрегат, с зубчато-цепным типом. Количество передач зависит от модели и может быть как четыре вперед и две назад, так и шесть вперед и столько же при движении назад.

Одноцилиндровый карбюраторный двигатель работает на бензине. В одной версии есть генератор и электростартер, в другой нет. Мотоблоки «Нева МБ-1» имеют удивительную линейку двигателей. Если в названии есть буква К, то можно сказать, что этот агрегат произведен в Калуге, при этом его максимальная мощность достигает 7,5 лошадиных сил.

Это один из самых экономичных двигателей, в конструкции которого предусмотрен чугунный гильз.

Наличие в индексе В говорит о том, что мотор импортный, скорее всего это полупрофессиональный агрегат, имеющий форс-показатель 7,5 л. с. Если в индексе написано 2С, значит, внутри техники установлен двигатель Honda объемом 6,5 л. с. Его преимущество в том, что японский производитель использует в своих разработках передовые технологии.

В продаже есть техника с двигателями большей мощности, до 10 л. с., которые справляются с любой почвой и могут поддерживать длительную работу. Если учесть расход топлива «Нева МБ-1», то этот показатель составляет три литра в час. Она может варьироваться в зависимости от условий, в которых эксплуатируется оборудование.

Модельный ряд

«Нева МБ1-Н МультиАГРО (ГП200)»

Идеально подходит для небольших участков. Оснащен двигателем от японского производителя, зарекомендовавшего себя своей надежностью и долговечностью. Переключение передач производитель перенес на рулевую колонку. Редуктор от «МультиАгро» является разработкой производителя.

Техника может работать с дополнительным оборудованием, есть шестеренки для движения вперед, их три, есть возможность отвести назад. Таким образом, оператор имеет возможность выполнять любые сельскохозяйственные работы. Такая техника отличается высокой мощностью и минимальными затратами. Пользователь может регулировать высоту руля в соответствии со своим ростом.

При работе на фрезах допускается установка опорного колеса, за счет чего обеспечивается наилучшая балансировка. Колесо не входит в комплект, поэтому его необходимо приобретать отдельно. Двигатель демонстрирует мощность 5,8 лошадиных сил, можно заправлять АИ-92 и 95. Ширина создаваемой колеи в зависимости от используемого навесного оборудования составляет 860-1270 мм.

«MB1-B MultiAGRO (RS950)»

Эту модель лучше всего использовать на почве средней плотности. Это многофункциональная техника, на которой производитель предусмотрел возможность выбора передач. Двигатель достаточно мощный и имеет долгий срок службы. Как и в предыдущей модели, в конструкции установлена кастомная коробка передач. Технику можно похвалить за простоту управления передачей и переключением передач и высокую эффективность. С такой техникой легко справится даже человек без опыта.

Увеличено передаточное число, за счет чего мотоблок отлично справляется, если необходимо использовать его в качестве трактора.

Рулевое колесо можно быстро и легко отрегулировать в соответствии с ростом пользователя, а скорость можно переключать на рулевом колесе. При необходимости число передач увеличивают за счет щитка и ремня, который нужно переустановить на второй паз шкива. Техника помогает быстро справиться со всеми работами на земле, в том числе и с перекопкой почвы.

Если опустить дополнительное колесо, устанавливаемое в качестве опоры, и руль, то установка фрезы происходит быстро и без дополнительных усилий. Технику можно использовать как небольшое средство для перевозки урожая. Для этого требуется тележка и адаптер. Легко и просто очищать территорию и счищать снег с помощью дополнительной щетки или лопаты. Мощность двигателя 6,5 л. с., работает на том же топливе, что и предыдущая модель, ширина левой колеи находится в тех же пределах.

Мотоблок «Нева МБ1-Б-6, ОФС»

Применяется в условиях плохой освещенности на грунте средней тяжести. При значительном повышении температуры окружающей среды производитель советует работать на мотоблоке только рано утром или вечером. В конструкцию включены фары, работа которых осуществляется благодаря встроенному генератору и электростартеру. Есть три передачи вперед и одна задняя, энергопотребление низкое.

Оптимальная скорость для работы выбирается изменением положения ремня. Рычаг, необходимый для переключения передач, находится на руле. Его можно настраивать, что значительно упрощает выполнение поставленных задач на неровном грунте. Колеса быстро и легко меняются на фрезы. Дополнительное опорное колесо не поставляется.

Если вы планируете выполнять сложные задачи, к мотоблоку присоединяется разное оборудование. Вы можете убирать снег с территории, перевозить урожай. Топливный бак вмещает 3,8 литра бензина, мощность двигателя 6 литров. с. Трасса культивирования такая же, как и для других моделей. Одним из основных преимуществ описываемой техники является простота обслуживания.

«Нева МБ1С-6.0»

Оснащен 4-тактным двигателем, который отличается повышенным ресурсом. Количество передач – 4, для движения вперед три и одна назад. Одной из особенностей этого мотоблока является пониженный центр тяжести, благодаря чему оператору не приходится прикладывать дополнительную силу во время работы. Мощность силового агрегата составляет 6 лошадей, при этом объем бензобака составляет 3,6 литра.

Ширина захвата такая же, как и у предыдущих моделей.

«МультиАгро МБ1-Б ФС»

Может работать в темноте, подходит для небольших площадей. Мощность его 6 лошадиных сил, ширина захвата такая же, но глубина вхождения в землю 200 мм.

Достоинства и недостатки

Как и всякая техника, мотоблоки Нева МБ-1 имеют достоинства и недостатки. Из достоинств рассматриваемой техники можно выделить:

мощный двигатель хорошего качества;
работающая и надежная система;
корпус из прочных материалов;
небольшой размер и вес;
многофункциональность;
все запчасти в наличии;
доступная стоимость.

Из минусов хотелось бы отметить шумность и неустойчивость на неровной поверхности, но это можно устранить с помощью дополнительного колеса, которое продается отдельно.

Устройство

Мотоблок устроен, как и большинство аналогичной техники других производителей. В конструкции можно выделить основные элементы:

рама;
шасси;
целина;
карбюратор;
свечи;
двигатель;
сцепление;
ВОМ;
переходник;
топливный бак;
система, отвечающая за управление.

Объем и качество работы увеличены за счет возможности смены ремня и добавления количества передач. Скоростной режим выбирается пользователем исходя из того, какую работу необходимо выполнить. На моделях с фарами есть генератор и электростартер.

Навесное оборудование

Производитель постарался оснастить свой мотоблок большим количеством навесного оборудования. Для обработки почвы используются фрезы, в данном случае их восемь, а в базовой версии всего четыре. При необходимости дополнительное оборудование приобретается отдельно. Вместе с навеской и плугом приобретается дополнительная проушина. Все они необходимы для придания качественного сцепления с грунтом при работе, только так можно компенсировать внушительную массу техники.

Картофелекопатели — полезный аксессуар, если у вас большой участок. Это поможет вам посадить свой сад за меньшее время с минимальными усилиями. Посадка производится равномерно, между рядами выдерживается фиксированное расстояние. Это устройство доступно в двух типах:

веерообразный;
вибрационный.

Веерные картофелекопалки имеют в центре цельнометаллический нож, от которого веером расходятся прутья в разные стороны.

Почву поднимают и затем просеивают, оставляя клубни на поверхности. У вибрационных есть свое преимущество – у них лучший КПД. Конструкция оснащена вибрирующей решеткой и лемехом, который поднимает землю и разбрасывает ее. После этого почва просеивается через решетку, а картофель остается чистым. Из навесного оборудования можно выделить косилки, которые также поставляются в продажу в разных исполнениях:

сегмент;
поворотный.

Сегментные ножи изготовлены из закаленной стали и перемещаются горизонтально, поэтому данное оборудование лучше всего подходит для работы на ровной поверхности. Основная область применения – стрижка кустарников и уборка зерновых культур. Что касается роторных косилок, то они стали более востребованы у пользователя, так как обладают повышенной производительностью. Ножи чрезвычайно прочны, они установлены на дисках, которые вращаются с высокой скоростью. Благодаря такой конструкции появилась возможность удалять мелкие кустарники и траву.

При необходимости на мотоблок можно установить снегоуборщик, который был разработан специально для «Нева МБ-1». SMB-1 имеет простой принцип работы, при этом демонстрирует высокую эффективность. Шнек направляет снег в середину, а направление выброса задается поворотным экраном. Высота уборки регулируется установленными полозьями.

Если нужно расчистить территорию от мусора, то на мотоблок ставится вращающаяся щетка. Хват расширяется до 900 мм. Мотоблок можно использовать в качестве небольшого транспортного средства; для этого на нем оставляют пневматические колеса и через переходник цепляют тележку грузоподъемностью не более 40 кг. Тормозная система входит в стандартную комплектацию. Определенное навесное оборудование помогает выполнять сельскохозяйственные работы. Это не только грузоносы, но и плуг, рыхлители, окучник.

Руководство пользователя

При использовании мотоблоков данного типа особое внимание уделяется маслу. Летом советуют заправлять SAE 10W-30, зимой SAE 5W-30. Первый раз масло меняют через пять часов работы, затем каждые восемь. Замена сальников производится не так часто, но с постоянной регулярностью. При первом запуске настраивается регулятор скорости, проверяется оборудование. Включать двигатель необходимо только в том случае, если мотоблок установлен на ровной поверхности. Обязательно проверяйте уровень масла и топлива, насколько затянуты резьбовые соединения.

Двигатель должен работать на холостом ходу в течение первых десяти минут.

Производитель не рекомендует добавлять фрезы, используйте только те, что идут в комплекте. Регулировка плуга – не менее важный этап; осуществляется, когда мотоблок стоит на грузозахватных средствах. Передача переключается только после остановки шкива. Есть определенные правила, как правильно это делать:

сначала остановить технику;
сцепление выжимается плавно;
мотоблок приводится в движение при работающем двигателе, только четвертая часть возможностей;
количество оборотов постепенно увеличивается.

Подробнее о мотоблоках Нева МБ-1 смотрите в следующем видео.

Плуг: изготовление своими руками для мотоблока и других типов, теория и практика. Плуг оборотный для мотоблока: самодельный плуг для мотокультиватора

9205 08.10.20196 мин.

Сельскохозяйственная техника стала настоящим облегчением для фермеров и позволила сэкономить массу времени. К счастью, сейчас большой объем работ выполняют различные сельскохозяйственные агрегаты, наличие которых приносит существенное облегчение любому фермеру. Особой популярностью пользуются мотоблоки . Благодаря тому, что к мотоблоку можно легко прицепить сеялки, плуги, косилки и многое другое, он стал полноценной заменой лошади. Как сделать своими руками — далее в статье.

Зачем нужен плуг

Одна из самых тяжелых работ в сельском хозяйстве: подготовка земли к посеву. Ведь для того, чтобы получить следующий урожай, почву сначала нужно взрыхлить. Для этого нужен плуг, которым легко перемещать пласты земли наверх.

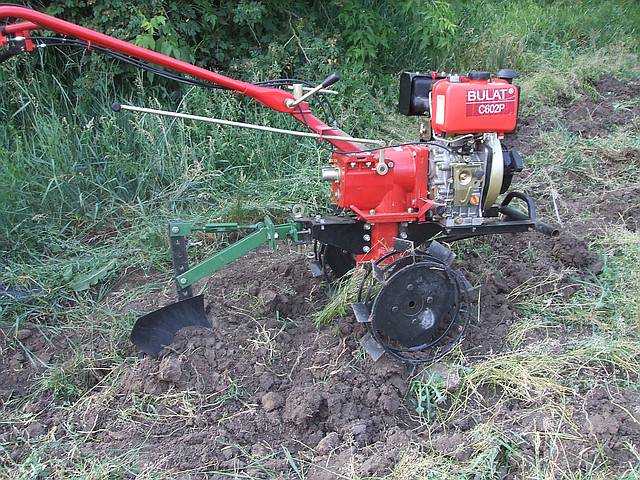

Для максимально быстрого создания борозд плуг прицепляется к мотоблоку. Благодаря использованию этой методики время, затрачиваемое на обработку поля, сокращается в десятки раз.

Принцип работы такого агрегата прост: режущая кромка погружает в землю лезвия, которые разрыхляют почву, прежде чем углубиться в нее.

За счет силы тяги создается борона.

Подробнее о плуге для мотоблока смотрите в видео:

Преимущества самодельного мотоблока

Чтобы обработка земли была максимально плодотворной, нельзя покупать готовый агрегат, а сделать плуг для мотоблока своими руками, например, для мотоблока Нева. В этом случае также можно использовать мотоблоки Карвер, Тарпан, Луч, Техас, Кайман. Как сделать плуг для мотоблока самостоятельно?

Видео: Мотоблок НЕВА, вспашка

Самодельные приспособления имеют ряд неоспоримых преимуществ:

Вы сможете рассчитать оптимальную конструкцию, углы наклона, подходящие для почвы на вашем поле;
Подбор исполнения под мощность вашего мотоблока;
Выигрыш в цене , ведь самодельный прибор обойдется вам дешевле покупного;
Уверенность в качестве, ведь ты делаешь плуг для себя;
Чувство гордости за то, что вы способны на такие конструкторские достижения.

Различные конструкции плугов

Сначала необходимо определиться с конструкцией устройства, ведь существует несколько различных типов.

Цилиндрический вид плуга отличается отличной универсальностью , так как подходит практически для любого типа почвы и размера поля. Такая форма позволяет хорошо справляться с дроблением почвы. К тому же изготовить такой агрегат самостоятельно не составит труда.

Единственным недостатком этой конструкции является неглубокое заглубление в землю.

полувинт

Если вам не нужно рыхлить землю, а нужно только поднять пласты почвы, то полувинтовая форма рабочей части плуга будет отличным вариантом. Она глубоко проникает в грунт , но при этом практически не создает разрыхляющего эффекта. Обычно используется для тяжелой почвы.

Лемешный

Есть еще лемеховые плуги, но сделать их своими руками достаточно сложно, поэтому рассматривать их не стоит.

Как настроить плуг

Кроме того, необходимо правильно настроить плуг: рабочая часть лезвия должна быть наклонена примерно на 40 градусов, т.

Вы можете ознакомиться с преимуществами использования мини комбайна.

Мотокультиватор относится к категории садовых машин, механизирующих работу по обработке почвы. Основным исполнительным элементом изделия является набор вращающихся фрез, которые разрыхляют почвенный слой и перемещают культиватор по участку.

Культиватор в качестве тягового органа к плугу

Основным условием такой комбинации механизмов является создание достаточной тяги для работы лемеха.

Легкие садовые культиваторы с мощностью двигателя до 3 л.с. с. и массой 15-40 кг легко справится с рыхлением огорода площадью до 60 соток, но не обеспечит эффективной работы прицепных орудий.
Средние и тяжелые культиваторы с массовыми параметрами от 40 кг и мощностью от 4,5 литров. с. мощности успешно обработает до 2 га плотной почвы земельного участка.

На такие машины целесообразно устанавливать дополнительное прицепное оборудование для расширения их функциональности.

Что следует учитывать?

Для правильного подбора материалов, изготовления самого плуга, элементов его крепления к культиватору необходимо понимать принципы работы устройств, знать их основные параметры.

Плуг

При нанесении на земельный массив переворачивает верхний слой почвы. Вспашка удаляет сорняки из почвы и повреждает их корневую систему. Почву рыхлят, что делает посев культурных растений эффективным и увеличивает всхожесть.

Движитель

Культиватор перемещается по участку за счет вращения дисковых фрез. Этот способ не подходит для буксировки плуга. Резцы заменены на металлические колеса с проушинами. Для увеличения сцепления колес с землей внутри колес можно разместить дополнительные грузы.

Трансмиссия культиватора

Особых переделок не требует, но узел изначально рассчитан на работу с фрезой. Скорость подачи может быть чрезмерной для плуга, колеса могут пробуксовывать (проскальзывать). В этом случае пригодится установка ходового винта — шкива большего диаметра на коленчатый вал двигателя.

Элементы крепления

Сцепка предназначена для соединения платформы культиватора с плугом, окучником, картофелекопалкой. Продукция унифицирована под разные модели одного производителя.

Для повышения устойчивости машины с учетом особенностей местности иногда необходимо увеличить колею грунтозацепов, что решается установкой удлинителей осей.

Плуг для культиватора своими руками

Домашний мастер, имеющий навыки работы с металлорежущим и сварочным оборудованием, может самостоятельно изготовить плуг и детали его подвески из бывших в употреблении металлических изделий.

Как сделать плуг?

Параметры выпускаемой установки:

тип прицепа;
глубина вспашки — 0,25 м;
ширина полосы 0,25 м;
скорость движения — до 4 км/ч;
– до 0,06 га в час.

Общая схема устройства

Лемех изготовлен из стали 9ХС толщиной 3 мм. Крепежные болты устанавливаются в «скрытую». Заготовка клинка вырезается из стали 3 толщиной 3 мм. Деталь подается на валки гибочного станка под углом 20°.

Стойка, пятка, остальные элементы изготовлены из стальной полосы и уголкового профиля. Размеры уточняются при пробной сборке, углы соединения элементов указаны на эскизе:

После полной подгонки составных частей изделия швы окончательно соединяются электросваркой, зачищаются и шлифуются болгаркой.

На рис. 3 показан вариант установки второго плуга на стойку, что позволяет исключить холостые проходы агрегата к началу полосы при вспашке параллельными рядами.

Как установить плуг?

Порядок установки плуга на культиватор следующий:

Демонтированы фрезы на валу исполнительного органа.
Устанавливаются колесные проушины, при необходимости на вал монтируются удлинители.
Плуг в сборе:
- совместите отверстие в сцепке со средним отверстием в стойке плуга и соедините болтом;
- установить регулировочное устройство в сборе на стойку и сцепку;
- соедините сцепку и платформу культиватора пальцами.
Регулировка плуга:
- установить культиватор и плуг на стойки;
- вращением регулировочного винта установить угол наклона от пятки до носка лемеха. Поднимая пятку вверх — увеличиваем глубину вспашки, опуская — уменьшаем;
- расстояние от пяты до земли регулируется перестановкой болта крепления сцепки к стойке плуга – оно не должно быть более 3–5 см, иначе плуг будет «зарываться»;
- окончательно закрепите крепеж.

Мотокультиватор и самодельный плуг готовы к работе.

Изготовление самодельного плуга не такая простая задача, как может показаться на первый взгляд. Несмотря на внешне простую конструкцию, для правильной работы необходимо правильно выдерживать геометрию плуга, иначе все усилия будут напрасными.

Подготовка инструментов и материалов к работе

Конструкция плуга своими руками требует четкого плана действий и подбора правильных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме того, самоделка для обработки земли должна отличаться простотой конструкции и эффективностью использования.

Для изготовления стандартного варианта собственного плуга вам потребуется следующее:

лемех или стальная заготовка;
;
для изготовления лезвия и полевой доски;
;
;
крепеж, в виде набора болтов и гаек;
для изготовления основания плуга.

При захвате слоя почвы свыше 25 см поверхность и материал плуга подвергаются большим нагрузкам, следствием которых может быть ранний износ изделия. В качестве материала заготовки лучше всего выбрать 9Углеродистая сталь ХС или закаленная сталь 45 толщиной 4-5 мм.

Плуг (представлен ниже на фото) является одной из основных частей плуга. Для удобства использования лучше сделать его съемным, его будет легче затачивать.

Далее приступаем к изготовлению рабочей части корпуса плуга, которая отвечает за подъем почвы и поворот ее в борозду. Существует несколько способов изготовления отвала. Контактная поверхность борта отвала имеет форму цилиндра. Используя гибочное оборудование, изготовить такую заготовку не составит особого труда.

При отсутствии оборудования подойдут ножницы по металлу или электрогазосварочные аппараты. На гибочном станке заготовка подается на валы под углом 20-23 градуса, а выбранным пуансоном придается нужный радиус.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и толщиной стенки 3-5 мм. Из обычного картона изготавливается шаблон для покрытия необходимого участка трубы, по контуру которого с помощью электро- и газосварочного оборудования вырезается нужная форма.

Молотком и напильником удалите выпуклости и заусенцы. Наиболее сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используется отвал тракторного плуга).

Заготовка для корпуса изделия — лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для соблюдения габаритов рекомендуется сначала собрать модель из картона, а затем взять его в качестве металлической основы.

Сборка самоделки

После того, как все элементы будущего плуга будут готовы, для выполнения работ потребуется заготовка из листового металла 0,5х0,5 м и сварочный инвертор. К заготовке с определенными угловыми размерами приваривают части плуга: плуг и бортовой щит. Отвальная часть наносится на поверхность лемеха.

При неправильном расчете углов отвал плуга доводят до правильной формы молотком, затем приваривают к задней части лемеха и к боковому щитку. После этого на щит устанавливается разрывная планка и основание в виде пластины, на которую крепятся уголки для лемеха.

Собранную самоделку для обработки почвы тщательно осматривают в местах всех сварочных стыков и при отсутствии дефектов окончательно обваривают все швы.

По окончании сборочно-сварочных работ вспомогательный лист снимается с помощью УШМ или подручных слесарных инструментов. Места сварных соединений требуют обязательной зачистки, а отвал и лемех обрабатываются наждачной бумагой для получения стандартной шероховатости.

Для приведения изделия в движение его необходимо присоединить к мотоблоку. Аналогичная конструкция может быть использована и в конструкции плуга для минитракторов. Отличие будет только в габаритных и геометрических размерах, в зависимости от того, для какого типа минитрактора предназначено изделие.

Сборка плуга своими руками, помимо приобретения определенных навыков, значительно поможет снизить трудоемкость при работе на вашем участке.

Плуг своими руками фото

Сельские работы невозможно представить без техники; необходимо как в крупных, так и в мелких хозяйствах для облегчения труда фермеров и экономии времени. Облегчить работу сможет техника, необходимая для вспашки, посева, а также копания, окучивания, то есть для многих видов сельскохозяйственных работ. Но для каждого вида работ требуется своя сельскохозяйственная техника. Тогда возникает потребность в больших финансовых затратах. Поэтому многие сельхозпроизводители задаются вопросом: «Что можно сделать, чтобы снизить затраты средств?» Специалисты предлагают использовать для этого мотоблочное оборудование.

Конструкции своими руками выделяются рядом преимуществ, заключающихся в:

оптимально проведены расчеты с определением угла наклона, необходимого для плотности грунта при полевых работах;
выбор мощности для вашего специального устройства;
экономическая выгода, так как самодельный агрегат дешевле покупной модификации;
качество материалов и всего устройства;
чувство удовлетворения и гордости за такие дизайнерские достижения.

Важно: Мотоблок не только служит заменой лошади благодаря наличию тягловой силы. В процессе работы устройство с его помощью способно тянуть все приспособления в виде сеялок, плугов, косилок и многого другого. В связи с этим работа будет характеризоваться максимальной продуктивностью и эффективностью.

Самому тяговому блоку не изготовить. Из-за этого покупка мотоблока становится необходимостью. Но каждый сможет изготовить разное навесное оборудование, например, плуг для мотоблока своими руками. Стоимость качественного инструмента чрезвычайно высока. В процессе самостоятельного изготовления вам не придется платить за комплектный блок, а только за материал. Итак, как сделать плуг для мотоблока?

Детали спецтехники

Любое самодельное сельскохозяйственное устройство имеет следующие детали:

Труба металлическая, входящая в состав несущей конструкции, необходимая для функционального отделения машины;
Рабочий режущий элемент с лезвием или без него. В самодельном строительстве обычно используют фрезу от старого станка;
Колеса для передвижения по земле;
Крепление к устройству.

часто комплектуются навесным оборудованием, имеющим простую конфигурацию с регулируемой подвеской, установленной по направлению угла атаки.

Основной составной частью плуга для мотоблока является нож из закаленной высоколегированной стали. Положительной стороной является простота эксплуатации, заключающаяся в ненужности последующего обслуживания.

Отвальная часть согнута из стального материала, отличающегося своей простотой, а толщина едва превышает 2 мм. Сформируйте твердые ребристые поверхности, чтобы выдерживать большие нагрузки. Многие умельцы приспосабливают для этих целей двухсотлитровую бочку.

Крепление специальной части ножа винтового типа секретное. Изготовлен из нержавеющей стали. Отличается отличными эксплуатационными характеристиками и антикоррозийными свойствами.

Плуг для мотоблока своими руками актуален. Должен быть оборудован подъемным механизмом, имеющим 3 конфигурации:

Гидравлический. Обычно берется в готовом виде из старых запчастей трактора;
Винт с ручным управлением. Отличается экономическими преимуществами, но меньшим удобством;
Рычаг с ручным управлением. Считается незаменимым для компактных машин, управляемых вручную оператором.

Образцы чертежей спецтехники

Для начала работы по сборке важных спецэлементов стоит нарисовать чертеж. Нужно продумать устройство и не допустить ошибок в процессе сборки. Спецагрегат должен иметь отличительные черты, заключающиеся в простоте специальной работы при минимальном количестве элементов.

Много чертежей можно найти в интернете.

Типы оборудования

Существует несколько видовых разновидностей агромеханизма плуга. К некоторым фермерам относятся:

Цилиндрические, отличающиеся универсальностью. Он подходит для использования на любых землях с любым размером полевых участков. Отлично выполняет дробление почвы. Отличается легкостью самостоятельной сборки. Но недостатком является неглубокое заглубление в грунт.
Полувинт, подходит для поднятия слоев земли. При глубоком проникновении абсолютно отсутствует разрыхляющий эффект. Использование на землях с тяжелыми почвами.
Лемешная. Его невозможно сделать самостоятельно из-за больших объемов, трудовых и финансовых затрат. Купить проще.

Но традиционно все аппараты делятся на 3 типа:

Однокорпусные.
Реверсивный или поворотный.
Поворотный.

Остановимся на каждом подробнее.

Однокорпусная сельскохозяйственная модель

Первая простая в сборке с большим количеством проектов модификации. Оптимально сделать это самостоятельно. Простота в изготовлении делает его основным для реализации новичками, непрофессионалами в этом деле.

Для сборки сельскохозяйственной модели не нужны никакие специальные инструменты. Все необходимое можно найти у себя дома.

Опытные люди, поэкспериментировавшие с проектами и чертежами, говорят о необходимости изготовления лемеха съемного типа для возможности его заточки перед вспашкой почвы. Многие режущие части изготовлены из легированной стали 9XC, используемой при производстве дисковых пил.

Также берут стальной материал 45, затем закалкой доводят до твердости HRC 55 единиц. Если нет специального сырья, берите для изготовления обычную типологию. Хотя его нельзя закалить, режущий элемент отбивается на наковальне, затем затачивается. Это делает его пригодным для сельскохозяйственных работ со срезанием почвенного слоя.

Плуг оборотный самодельный

Плуг оборотный для мотоблока универсальный. Наличие реверсивного ручного механизма дает возможность поворачивать почву набок с помощью лемеха. Минус в том, что весь процесс постоянно приходится начинать с одного и того же угла поля из-за опрокидывания пласта на одну сторону.

Агромеханизм поворотный работает в трех основных плоскостях:

Боково-вертикальная скользящая плоскость;
Нижне-горизонтальная плоскость скольжения;
Передняя плоскость сброса.

В первом варианте при демонтаже отвала и ленточной части агроприспособление размещают на поверхности стола, плотно прижимая к стене, боковую часть конструкции перемещают вертикально к стене. При этом поверхность столешницы и горизонтальная плоскость горки совпадают. У хорошей модели оборотного плуга для мотоблока своими руками нижняя часть режущей кромки при установке лемеха должна быть на 2 см ниже полоза.

Важно: При сборке оборотного плуга для мотоблока своими руками нужно быть внимательным и следить за максимальным совпадением деталей мотокультиватора без зазоров между ними.

Во втором варианте боковая режущая часть лемеха должна быть установлена непосредственно на режущей боковой кромке отвала. Эти части правильно собранной сельскохозяйственной конструкции не должны выступать более чем на 10 мм.

В третьем варианте рабочие поверхности лемеха и отвала должны соединяться без зазоров с одноплоскостным положением. Детали для лучшей работы полируются и подгоняются, не допуская выступания креплений. Кроме того, очищенные детали поливают маслом или смазкой, затем протирают тряпкой. Это защищает поверхность от влияния негативных сред и коррозии. Поэтому оборотный плуг для мотоблока считается самой распространенной моделью, отличающейся простым процессом сборки и отличными эксплуатационными возможностями.

Плуг роторного типа сельскохозяйственной конструкции

Простейшей моделью устройства, необходимого для работы на земле, является плуг роторный для мотоблока. Ручная работа, она отлично подходит для небольшого объема сельскохозяйственных работ на небольших участках, так как имеет не очень высокую производительность.

Но плюс в том, что сборку могут осуществить даже новички в этой сфере деятельности.

Необходимо предварительно изготовить цилиндрическую форму лезвия из легированного маркировочного металла.

Важно: Все проекты необходимо делать, внимательно изучив чертежные проекты.

Выполнив металлические детали, установите лемех, вставив клин в металлический лист на 3 мм под углом 45 градусов, затем состыкуйте его с боковой поверхностью щита. Далее прикрепите лемех, колеса к основанию из металлической трубы.

Процесс изготовления прост. Подготовьте рабочее место, убрав ненужные предметы. Возьмите с собой все необходимое для операции:

роликовые инструменты;
механизм для резки металлических листов;
трубка квадратного сечения с очень толстым слоем металлического вещества;
аппарат для сварки;
лемех;
крепления в виде винтов, гаек; Лист легированной стали
толщиной 5 мм.

Важно: используйте легированную сталь, способную выдерживать сильные удары.

Так, многие сельхозпроизводители обрабатывают большие поля. Они хотят облегчить себе работу, затрачивая при этом небольшое количество трудовых и финансовых затрат. Поможет в этом специальное приспособление для вспашки и обработки земли, сделанное своими руками. Попробуйте выполнить представленные сельскохозяйственные приспособления. Для разных сложностей можно посмотреть видео с рассказом о последовательности операций.

9205 08.10.2019 6 мин.
