Настройка газового котла своими руками

Минимальная мощь вычисляется расчётом тепловой потери в единицу времени. Тепло уходит через оконные конструкции, стены и потолки, а также двери и вентиляционную систему. Ещё потери обусловлены разницей между температурными показателями внутри и снаружи помещения. Если осуществлено утепление дома по современным критериям сбережения энергии, то формула такова: 1 м2 = 100 Вт.

Большинство современных котлов могут задавать максимальную мощь отопления и ГВС по отдельности: снижается уровень отопления, а в режиме ГВС котёл выдаёт наивысшую мощь. Такой контроль в основном имеется в сервисном меню. Его выполняют специалисты. По похожему принципу регулируется максимальное и минимальное давление газа. Она создаёт пределы мощности и отопления, а также ГВС. Такую настройку тоже выполняют только специалисты. Следить за утечкой газа можно, контролируя пламя горелки.

Видео: как настроить газовыый котёл Electrolux

Контроль над температурными показателями

Прежде всего, покупается котёл с термостатом. Здесь управление мощностью горелки должно идти так, чтобы температурные показатели воды сохранялись стабильными. Этот термостат объединяется с температурным датчиком в комнате. Датчик на комфортную температуру, которая устраивает всех жильцов дома.

Термостат для газового котла

Нынешние термостаты способны улавливать разницу между внутренней и наружной температурой. Для этих целей ставятся два датчика: внутренний и внешний. Только такой контроль не управляет температурой в каждой комнате обособленно.

Это можно исправить монтажом специальных вентилей перед всеми батареями в подающей трубе. При этом тепловой носитель в котле должен иметь параметр не более 55оС. И чем он ниже будет, тем возрастёт эффективность газового котла.

Как рассчитать КПД котла отопления на газе

Метод расчёта таков: сопоставляется тепловая энергия, ушедшая для нагрева теплового носителя, и фактический объём всего тепла, образованного при сжигании газа. В производственных условиях работает формула

η = (Q1/ Qri) 100%

Здесь Qri — совокупный объём тепловой энергии, образованной при сжигании газа.

Q1 — тепло, аккумулированное и применённое для отопления помещения.

Это формула не принимает во внимание потенциальные тепловые потери, отхождения в рабочих показателях системы и прочие факторы. С помощью расчётов получается средний КПД газового котла.

Многие производители обозначают именно эти данные.

Обычно на месте оценивают погрешность вычисления тепловой эффективности. Здесь работает такая формула

η=100 — (q2 + q3 + q4 + q5 + q6)

q2 — тепловые потери в результатах сгорания и отходящих газах.

q3 — потери из-за неверных пропорций газовоздушного состава, в свою очередь, они вызывают недожог газа.

q4 — потери из-за образования сажи на тепловом обменнике и горелках.

q5 — потери из-за внешней температуры.

q6 — потери из-за охлаждения топочной камеры, когда она чистится от шлаков.

Реальный КПД котла вычисляется только на месте. На него также влияет то, насколько профессионально создан дымоотвод и проведён монтаж котла.

Огромное воздействие на КПД оказывает компонент q2. Когда снижается активность нагрева отходящих газов на 10–15 С, развивается КПД на 1–2%.

Способы увеличения КПД

Способы развития КПД котла связаны с грамотным обслуживанием и своевременным устранением неполадок и загрязнений:

  1. Имеется физический недожог. Решение — поддержание чистоты и нормального состояния жаровых труб и водяного контура (если котёл двухконтурный). С труб нужно вовремя удалять сажу, а с контура — накипь.
  2. В котле накопился избыточный воздух. Решение — на дымоотводную трубу монтируется ограничитель тяги.
  3. Нужно настраивать заслонку поддувала. Здесь помогает термометр. Заслонка фиксируется в такой позиции, чтобы тепловой носитель достигал максимальной температуры.
  4. Поддержание нормально тяги. Она снижается, когда сужается сечения дымоотвода. Поэтому регулярно прочищайте отводящую трубу от сажи, отсек сгорания — от копоти. Так вы ещё и уменьшите расход газа.

Эти способы применимы для всех модификации газовых котлов:

  • настенных;
  • напольных;
  • Ддвухконтурных;
  • старых.

В старых котлах повышать КПД несколько опасно, ведь аппарат уже может не выдержать оптимальной работы. Но если вы всё же задались такой целью, то:

  • можно увеличить динамику циркуляции воды в данной системе. Нужна установка специального насоса — циркулярного;
  • примените особые материалы и теплозащиту.

Как починить запальник

Запальник для автоматики

Он может не включаться, так как загрязнился изолятор. Через изолятор высоковольтный провод идёт сквозь корпус в отсек сгорания. Решение — протирка изолятора. Нужна ветошь. Если загрязнение мощное, для его ликвидации используйте растворитель.

В отсеке сгорания может скопиться сажа. Она препятствует появлению искры. Решение — немного постучать по трубопроводу, по которому к горелке следует газ.

Если зольник включился, а на главную горелку газ не идёт, то виноватыми в этом могут быть:

  • термопара;
  • клапан подачи;
  • термостат;
  • электромагнитный клапан.

Диагностика этих деталей подразумевает наличие практических навыков и внедрение в блок автоматики.

И также на участке контактов магистральной трубы к главной горелке может оказаться кокон паука. Решение — отвинчивание гайки, удаление этого кокона.

Работа с контуром ГВС

Корпус теплообменника

Если вода в этом контуре плохо греется, то стенки теплового обменника охватываются отложениями. Решение — контур промывается горячей водой, в которой имеются элементы для растворения этих отложений. Когда подобная проблема возникает в аппаратах с электронной системой, это может быть проявлением неполадок в электронике или деталями протока. Исправить это могут только специалисты.

Проблемы с тактованием

Когда идёт эксплуатация очень мощного котла, может начаться «тактование». При этом очень интенсивно нагревается тепловой носитель, и увеличивается расход газа, а также нередко срабатывает автоматика. В итоге котёл быстро выходит из строя. Решение следующее — уменьшается подача газа на горелку. После тщательного изучения инструкции нужно найти газовый клапан, метод настройки и снизить эту подачу.

Пример нового газового клапана

Чаще всего необходимо вращать регулировочные винты на газовом клапане. В некоторых современных моделях газовая подача настраивается лишь в панели управления. В инструкции к ним обычно указываются планы этой настройки.

Нюансы работы с электроникой

Современные котлы, из категории высокотехнологичных, имеют в оснащении сложную электронику. Данные о текущих кондициях аппарата и его образующихся неполадках отражаются на дисплее: высвечивается код ошибки. Например, надёжная модель Юнкерс. Её недочёты отображаются системой диагностики на дисплее: выводится код. Самая частая неполадка здесь происходит с платой управления.

Ремонтируются такие системы только в специальных мастерских высокого уровня. Поэтому не стоит приобретать высокотехнологическую модификацию, если поблизости нет такой мастерской. Если всё же такая покупка состоялась, необходимо заранее поставить специальные приборы: стабилизаторы или ИБП.

Пример крепления стабилизатора для газового котла

Способы регуляции мощности горелки

Полезная тепловая мощь сокращается за счёт уменьшения подачи газа на горелку. Для этого нужно настраивать газовый клапан.

Газовый клапан наглядно

Разъём, имеющий жёлтые провода, вмонтирован в шаговый электрический двигатель. И в современных аппаратах, как правило, настраивают газовый клапан с помощью указанного двигателя. Управление им осуществляется с панели контроля аппарата через сервисное меню.

Проверка и настройка тяги

Как было уже сказано, наличие нормальной тяги развивает КПД котла. Тягу нужно регулярно проверять и настраивать. Методы таковы:

  1. Работа с анемометром. Благодаря этому прибору вычисляется динамика движения газов. Современные приборы могут точно выявить параметр тяги и вынести вердикт о разумности запуска оборудования. Однако цены этого прибора довольно высоки.
  2. Работа по «дедовской» методике. Берётся лист туалетной бумаги, можно взять и другую бумагу. Главное, чтобы она была лёгкой. Подносите этот лист к дымоходу. Он выявит, есть ли тяга и насколько она активна. Если лист сильно отклоняется под влиянием ветра, значит, тяга хорошая.
  3. Выявление механических загрязнений. Самая частая причина дилемм с тягой — засор в трубах. Выявить наличие и степень засора можно так: металлический шар опускайте на верёвке или леске. Начальный пункт — верхняя точка дымоотвода. Конечный — его нижняя точка. Если шар легко дошёл до заданной точки, значит, дымоотвод чист. А если отвод дыма всё равно проходит проблематично, значит, сложности появились в другой области. Возможно, длина или ширина канала недостаточна для эффективной работы.

Выявить засор можно и визуально, если конструкция дымоотвода позволяет это сделать.

Методы развития тяги:

  1. Конструкционные недочёты, например, слабый диаметр трубы или множество загибов в канале, устраняются только перекладыванием трубы. В других случаях действуют более простые методы.
  2. Если труба недостаточно высока, её требуется нарастить. Если работаете с кирпичом, проводите дополнительную кладку. На металлическую трубу монтируется дополнительный элемент. Он доводит конструкции до необходимой высоты — 5 м. Расчёт от топки.
  3. Если канал сузился из-за обилия сажи, очистка идёт с помощью ёршика и груза на верёвке. Это устройство опускается в трубу. И поступательными манёврами проход очищается.
  4. Если ослабела герметичность кирпичного дымоотвода, её усиливают с помощью специального раствора. Им замазывают щели. В более сложных ситуациях заново выкладывается часть трубы.
  5. Если габариты канала достаточны, следует гильзование. Для этой операции нужна керамическая или металлическая труба. Дымоотвод приобретает герметичность. Развивается эффективность круглого сечения канала. Газы отводятся без проблем.

Если нужно срочно развить тягу, а погода не радует, есть такие способы для этого:

  1. При отрицательных температурах холодный воздух образует давление. Оно мешает исходящему потоку. Чтобы прогреть трубу, можно сжечь в ней небольшое количество бумаги. Также нужно хорошо утеплить трубу.
  2. Когда на улице бушует сильный ветер, развить тягу поможет дефлектор. Он монтируется на трубе. И когда идёт воздействие ветра, в дефлекторе получается низкое давление. Оно развивает тягу. Его диаметр определяется габаритами дымохода. Когда ветра нет, устройство не благоприятствует усилению тяги. Для его изготовления применяется нержавеющая сталь. Поэтому дефлектор стоек к высоким температурам и влажности.
  3. Подобный эффект получается от ротационной турбины. Её ставят на оголовок. Под воздействием ветра он вращается, так воздух движется в дымовом канале. Шаровая конструкция с лопастями обороняет этот канал от различных предметов и осадков. Турбину монтируют для модели со скромной температурой исходящих газов.
  4. Создаётся защита для устья трубы — это монтаж флюгера. Флюгер встаёт так, чтобы дым поднимался с подветренной стороны, а окружающий воздух развивал тягу. С помощью этого устройства снижается возможность сбоя тяги в дымоходе. Его подвижный элемент требуется часто смазывать, чтобы его не сгубила коррозия. Ещё флюгер нуждается в периодической очистке от сажи.

Снижение расхода газа

Как уже было упомянуто, эти расходы ниже, когда ваш дом основательно утеплён. Также важно правильно отрегулировать температуру в комнате.

Хороший вариант для достижения заданных целей связан с небольшим снижением температуры. Например, жильцы себя комфортно ощущают и при плюс 20оС. Так зачем же тогда гонять аппарат на 25оС или выше. Так тратится больше энергии.

Снизить газовый расход можно установкой специальных температурных регуляторов. Они способны настраивать включение и выключение аппарата. Они очень удобны, поскольку позволяют настраивать температуру в помещении даже при вашем отсутствии. Прибор будет трудиться для сохранения ранее заданного вами значения.

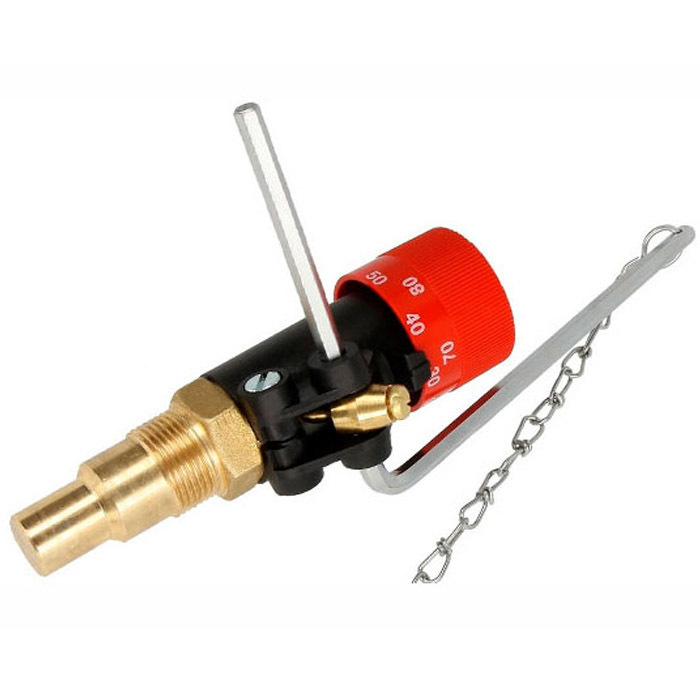

Как настроить регулятор тяги и другие компоненты для твердотопливных котлов

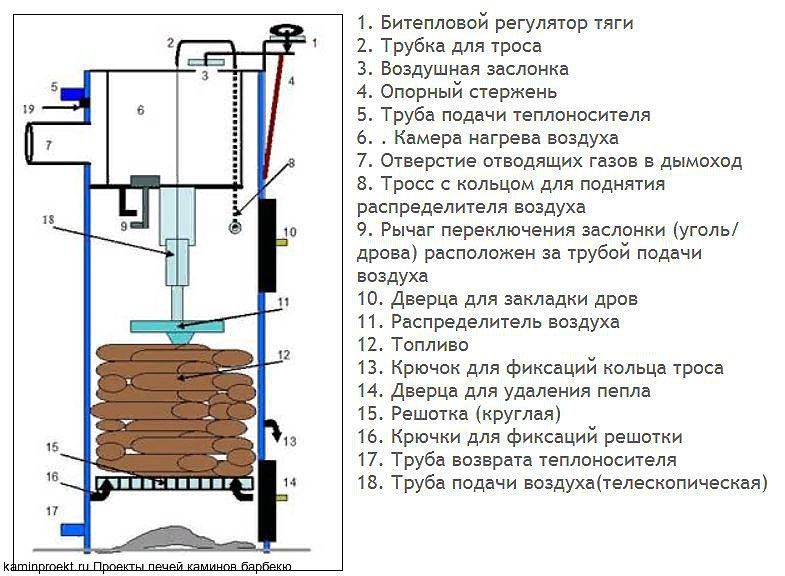

Твердотопливный котел в схематичном виде

Указанные способы помогают настроить температурные показатели и тягу аппарата. Они таковы:

  1. Агрегат нагревается до +80°C.

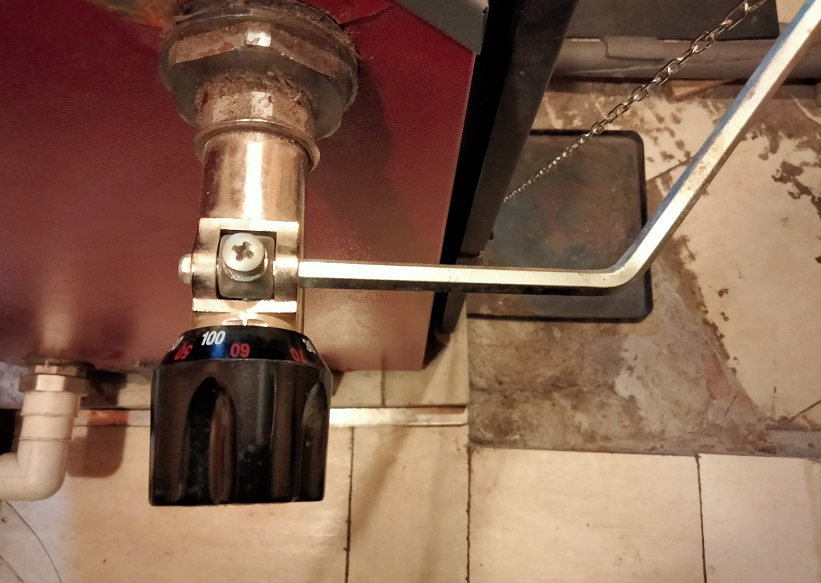

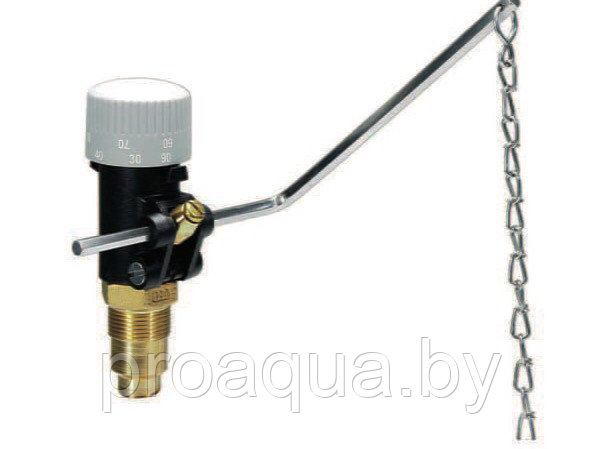

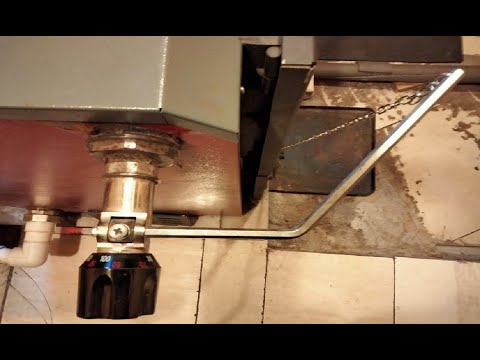

  2. С помощью установочной рукояти, на контроллере тяги ставится температура, отражающаяся на котловом термометре.
  3. На воздушной заслонке натягивается цепочка. Заслонка должна принять такую позицию, чтобы котёл смог достичь нужной температуры. При таких условиях пустота между заслонкой и корпусом варьировалась в диапазоне 2–50 мм.
  4. Проверяется контроллер тяги на иных температурных данных: в настройках задаётся параметр 90°C. Нужно выяснить, как контроллер будет поддерживать этот параметр. Когда на выход из котла параметр достигнет 95°C, контроллер должен закрыть заслонку зазора 2–5 мм. Если в котле устроен ограничительный винт, он будет мешать закрытию заслонки. С помощью него настройте зазор.
  5. Действие для котла с двумя контурами. Откалибровав контроллер тяги, задайте нужные температурные параметры на выходе из аппарата, в пределах 85°C.

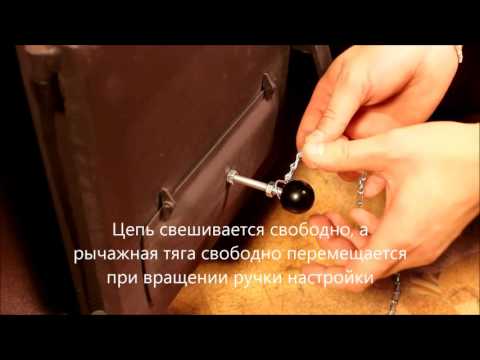

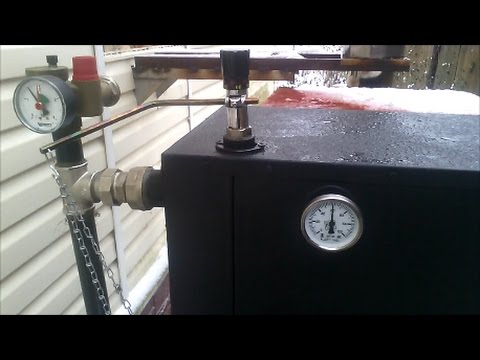

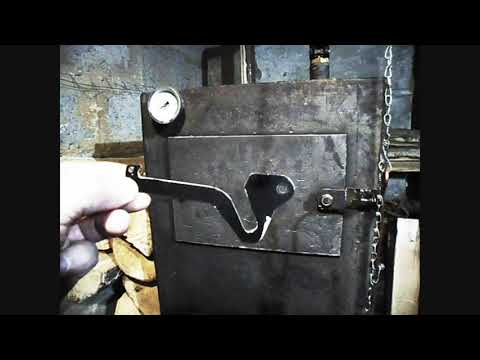

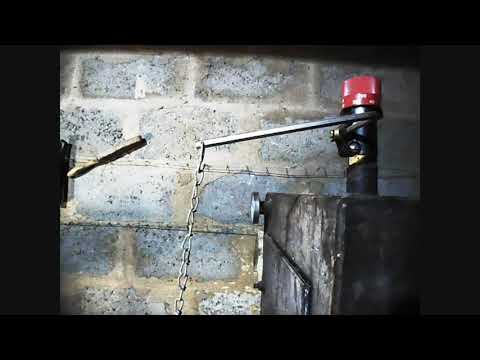

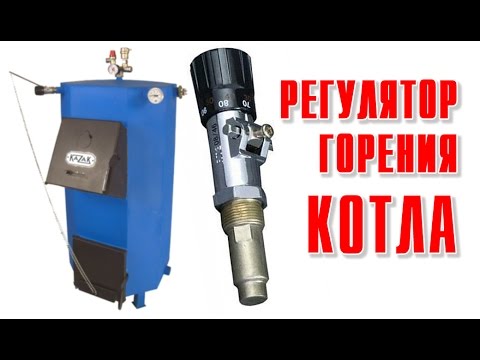

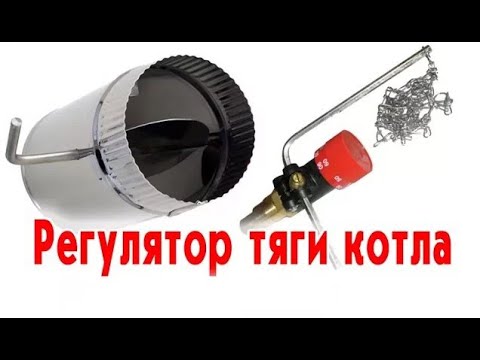

Видео: установка и настройка автоматика для твердотопливного котла

Развитие КПД такого котла

КПД этого котла в основном определяется видом топлива и его конструкционными спецификами.

Например, когда горит уголь, дрова или паллеты, образуется множество тепловой энергии. Огромное влияние на КПД оказывает и технологический способ сжигания топлива в соответствующем отсеке, и вид отопительной системы.

При сжигании антрацита, каменного угля и торфяных брикетов средний КПД: 70–80%. При сжигании паллет — до 85%. При горении гранул, отмечается высокая эффективность работы и невероятный объём тепловой энергии.

Если ваш котёл на твёрдом топливе со временем нуждается в развитии КПД, можно для понимания изучить инструкцию. Обычно производители указывают рядовые способы. Но со временем они работают крайне слабо. И сегодня большую славу завоевал такой метод увеличения КПД твердотопливных котлов: монтируется ещё один тепловой обменник. Он должен снимать тепловую энергию с летучей продукции горения.

Перед монтажом обязательно выясните температурные данные дыма на выходе. Для этого используйте мультиметр. Его позиция — в середине дымохода. Сведения о потенциальном объёме тепла, который можно получить, помогут рассчитать площадь дополнительного теплового обменника.

Дальнейший алгоритм операций таков:

  1. В топочную камеру грузится определённое количество дров.
  2. Определяйте, как долго будет прогорать именно это количество топлива.

Пример: загружено 14,2 кг дров. Продолжительность их горения — 3,5 часа. Параметр дыма на выходе — 460 С.

За час сгорело 4,05 кг дров. Это результат такого вычисления: 14,2: 3,5.

Чтобы рассчитать объём дыма, оперируйте общим значением — 1 кг дров приравнивается к 5,7 кг газов дыма. Дальше предыдущий результат 4,05 умножается на 5,7. Получается 23,08. Это масса летучей продукции горения. Отталкивайтесь от этого значения для других расчётом объёма тепловой энергии, которая пригодится для нагрева нового, присоединённого теплового обменника.

Зная параметр теплоёмкости летучих нагретых газов (это 1,1 кДж/кг), можно вычислять мощь теплового потока. Это нужно при снижении параметре дыма до 160 0С (с 460 0С).

Здесь работает следующая формула

Q = 23,08 х 1,1 (460–160) = 8124 кДж.

Так выводится точный параметр дополнительной мощи. Её создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Он может кардинально усилить эффективность вашего котла.

Обладая сведениями о том, сколько энергии тратится попусту, внедрение второго теплового обменника вполне разумно. Создаётся новая тепловая энергия. Растёт как КПД котла, так и всей отопительной системы.

Видео: подробнее про КПД для твердотопливного котла

Настройка, а также увеличение КПД для любого автономного устройства — это не всегда сложное, но очень ответственное мероприятие. Где не должно быть и намёка на сомнения. Поэтому при сложностях, возникающих в процессе доработки или даже ремонта желательно получить консультацию мастера по этому классу оборудования.
