Как найти показатель преломления света. От чего зависит показатель преломления вещества

Темы кодификатора ЕГЭ: закон преломления света, полное внутреннее отражение.

На границе раздела двух прозрачных сред наряду с отражением света наблюдается его преломление — свет, переходя в другую среду, меняет направление своего распространения.

Преломление светового луча происходит при его наклонном падении на поверхность раздела (правда, не всегда — читайте дальше про полное внутреннее отражение). Если же луч падает перпендикулярно поверхности, то преломления не будет — во второй среде луч сохранит своё направление и также пойдёт перпендикулярно поверхности.

Закон преломления (частный случай).

Мы начнём с частного случая, когда одна из сред является воздухом. Именно такая ситуация присутствует в подавляющем большинстве задач. Мы обсудим соответствующий частный случай закона преломления, а уж затем дадим самую общую его формулировку.

Предположим, что луч света, идущий в воздухе, наклонно падает на поверхность стекла, воды или какой-либо другой прозрачной среды.

При переходе в среду луч преломляется, и его дальнейший ход показан на рис. 1 .

В точке падения проведён перпендикуляр (или, как ещё говорят, нормаль ) к поверхности среды. Луч , как и раньше, называется падающим лучом , а угол между падающим лучом и нормалью — углом падения. Луч — это преломлённый луч ; угол между преломлённым лучом и нормалью к поверхности называется углом преломления .

Всякая прозрачная среда характеризуется величиной , которая называется показателем преломления этой среды. Показатели преломления различных сред можно найти в таблицах. Например, для стекла , а для воды . Вообще, у любой среды ; показатель преломления равен единице только в вакууме. У воздуха , поэтому для воздуха с достаточной точностью можно полагать в задачах (в оптике воздух не сильно отличается от вакуума).

Закон преломления (переход «воздух–среда») .

1) Падающий луч, преломлённый луч и нормаль к поверхности, проведённая в точке падения, лежат в одной плоскости.


2) Отношение синуса угла падения к синусу угла преломления равно показателю преломления среды:

. (1)

Поскольку из соотношения (1) следует, что , то есть — угол преломления меньше угла падения. Запоминаем: переходя из воздуха в среду, луч после преломления идёт ближе к нормали.

Показатель преломления непосредственно связан со скоростью распространения света в данной среде. Эта скорость всегда меньше скорости света в вакууме: . И вот оказывается,что

. (2)

Почему так получается, мы с вами поймём при изучении волновой оптики. А пока скомбинируем формулы . (1) и (2) :

. (3)

Так как показатель преломления воздуха очень близок единице, мы можем считать, что скорость света в воздухе примерно равна скорости света в вакууме . Приняв это во внимание и глядя на формулу . (3) , делаем вывод:

отношение синуса угла падения к синусу угла преломления равно отношению скорости света в воздухе к скорости света в среде.

Обратимость световых лучей.

Теперь рассмотрим обратный ход луча: его преломление при переходе из среды в воздух. Здесь нам окажет помощь следующий полезный принцип.

Принцип обратимости световых лучей. Траектория луча не зависит от того, в прямом или обратном направлении распространяется луч. Двигаясь в обратном направлении, луч пойдёт в точности по тому же пути, что и в прямом направлении.

Согласно принципу обратимости, при переходе из среды в воздух луч пойдёт по той же самой траектории, что и при соответствующем переходе из воздуха в среду (рис. 2 ) Единственное отличие рис. 2 от рис. 1 состоит в том, что направление луча поменялось на противоположное.

Раз геометрическая картинка не изменилась, той же самой останется и формула (1) : отношение синуса угла к синусу угла по-прежнему равно показателю преломления среды. Правда, теперь углы поменялись ролями: угол стал углом падения, а угол — углом преломления.

В любом случае, как бы ни шёл луч — из воздуха в среду или из среды в воздух — работает следующее простое правило. Берём два угла — угол падения и угол преломления; отношение синуса большего угла к синусу меньшего угла равно показателю преломления среды.

Теперь мы целиком подготовлены для того, чтобы обсудить закон преломления в самом общем случае.

Закон преломления (общий случай).

Пусть свет переходит из среды 1 с показателем преломления в среду 2 с показателем преломления . Среда с большим показателем преломления называется оптически более плотной ; соответственно, среда с меньшим показателем преломления называется оптически менее плотной .

Переходя из оптически менее плотной среды в оптически более плотную, световой луч после преломления идёт ближе к нормали (рис. 3 ). В этом случае угол падения больше угла преломления: .

Рис. 3.

Наоборот, переходя из оптически более плотной среды в оптически менее плотную, луч отклоняется дальше от нормали (рис. 4 ). Здесь угол падения меньше угла преломления:

Рис. 4.

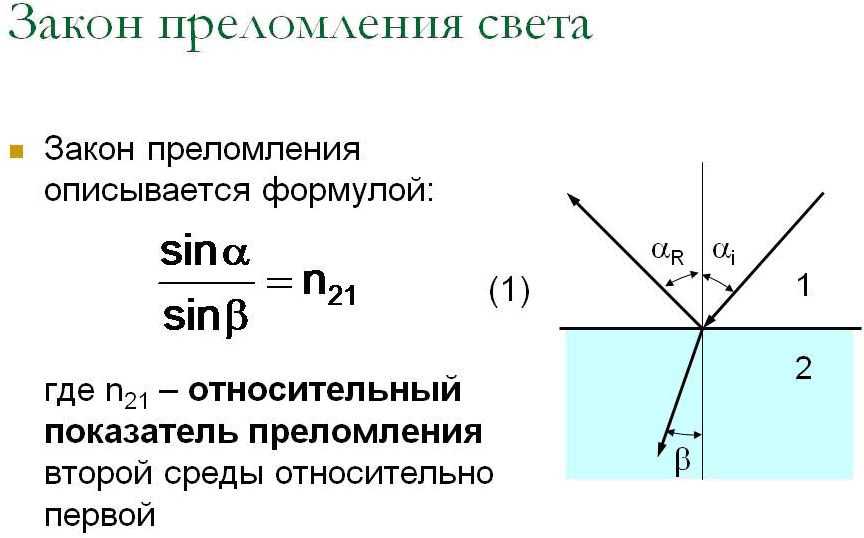

Оказывается, оба этих случая охватываются одной формулой — общим законом преломления, справедливым для любых двух прозрачных сред.

Закон преломления.
1) Падающий луч, преломлённый луч и нормаль к поверхности раздела сред, проведённая в точке падения, лежат в одной плоскости.

2) Отношение синуса угла падения к синусу угла преломления равно отношению показателя преломления второй среды к показателю преломления первой среды:

. (4)

Нетрудно видеть, что сформулированный ранее закон преломления для перехода «воздух–среда» является частным случаем данного закона. В самом деле, полагая в формуле (4) , мы придём к формуле (1) .

Вспомним теперь, что показатель преломления — это отношение скорости света в вакууме к скорости света в данной среде: . Подставляя это в (4) , получим:

. (5)

Формула (5) естественным образом обобщает формулу (3) . Отношение синуса угла падения к синусу угла преломления равно отношению скорости света в первой среде к скорости света во второй среде.

Полное внутреннее отражение.

При переходе световых лучей из оптически более плотной среды в оптически менее плотную наблюдается интересное явление — полное

внутреннее отражение . Давайте разберёмся, что это такое.

Будем считать для определённости, что свет идёт из воды в воздух. Предположим, что в глубине водоёма находится точечный источник света , испускающий лучи во все стороны. Мы рассмотрим некоторые из этих лучей (рис. 5 ).

Луч падает на поверхность воды под наименьшим углом. Этот луч частично преломляется (луч ) и частично отражается назад в воду (луч ). Таким образом, часть энергии падающего луча передаётся преломлённому лучу, а оставшаяся часть энергии -отражённому лучу.

Угол падения луча больше. Этот луч также разделяется на два луча — преломлённый и отражённый. Но энергия исходного луча распределяется между ними по-другому: преломлённый луч будет тусклее, чем луч (то есть получит меньшую долю энергии), а отражённый луч — соответственно ярче, чем луч (он получит большую долю энергии).

По мере увеличения угла падения прослеживается та же закономерность: всё большая доля энергии падающего луча достаётся отражённому лучу, и всё меньшая — преломлённому лучу. Преломлённый луч становится всё тусклее и тусклее, и в какой-то момент исчезает совсем!

Это исчезновение происходит при достижении угла падения , которому отвечает угол преломления . В данной ситуации преломлённый луч должен был бы пойти параллельно поверхности воды, да идти уже нечему — вся энергия падающего луча целиком досталась отражённому лучу .

При дальнейшем увеличении угла падения преломлённый луч и подавно будет отсутствовать.

Описанное явление и есть полное внутреннее отражение. Вода не выпускает наружу лучи с углами падения, равными или превышающими некоторое значение — все такие лучи целиком отражаются назад в воду. Угол называется предельным углом полного отражения

.

Величину легко найти из закона преломления. Имеем:

Но , поэтому

Так, для воды предельный угол полного отражения равен:

Явление полного внутреннего отражения вы легко можете наблюдать дома. Налейте воду в стакан, поднимите его и смотрите на поверхность воды чуть снизу сквозь стенку стакана. Вы увидите серебристый блеск поверхности — вследствие полного внутреннего отражения она ведёт себя подобно зеркалу.

Важнейшим техническим применением полного внутреннего отражения является волоконная оптика . Световые лучи, запущенные внутрь оптоволоконного кабеля (световода ) почти параллельно его оси, падают на поверхность под большими углами и целиком, без потери энергии отражаются назад внутрь кабеля. Многократно отражаясь, лучи идут всё дальше и дальше, перенося энергию на значительное расстояние. Волоконно-оптическая связь применяется, например, в сетях кабельного телевидения и высокоскоростного доступа в Интернет.

Обратимся к более подробному рассмотрению показателя преломления, введенного нами в §81 при формулировке закона преломления.

Показатель преломления зависит от оптических свойств и той среды, из которой луч падает, и той среды, в которую он проникает. Показатель преломления, полученный в том случае, когда свет из вакуума падает на какую-либо среду, называется абсолютным показателем преломления данной среды.

Рис. 184. Относительный показатель преломления двух сред:

Пусть абсолютный показатель преломления первой среды есть а второй среды — . Рассматривая преломление на границе первой и второй сред, убедимся, что показатель преломления при переходе из первой среды во вторую, так называемый относительный показатель преломления, равен отношению абсолютных показателей преломления второй и первой сред:

(рис. 184). Наоборот, при переходе из второй среды в первую имеем относительный показатель преломления

Установленная связь между относительным показателем преломления двух сред и их абсолютными показателями преломления могла бы быть выведена и теоретическим путем, без новых опытов, подобно тому, как это можно сделать для закона обратимости (§82),

Среда, обладающая большим показателем преломления, называется оптически более плотной. Обычно измеряется показатель преломления различных сред относительно воздуха. Абсолютный показатель преломления воздуха равен . Таким образом, абсолютный показатель преломления какой-либо среды связан с ее показателем преломления относительно воздуха формулой

Таблица 6. Показатель преломления различных веществ относительно воздуха

Жидкости

Твердые вещества

Вещество

Вещество

Спирт этиловый

Сероуглерод

Глицерин

Стекло (легкий крон)

Жидкий водород

Стекло (тяжелый флинт)

Жидкий гелий

Показатель преломления зависит от длины волны света, т. е. от его цвета. Различным цветам соответствуют различные показатели преломления. Это явление, называемое дисперсией, играет важную роль в оптике. Мы неоднократно будем иметь дело с этим явлением в последующих главах. Данные, приведенные в табл. 6, относятся к желтому свету.

Интересно отметить, что закон отражения может быть формально записан в том же виде, что и закон преломления. Вспомним, что мы условились всегда измерять углы от перпендикуляра к соответствующему лучу. Следовательно, мы должны считать угол падения и угол отражения имеющими противоположные знаки, т.е. закон отражения можно записать в виде

Сравнивая (83.4) с законом преломления, мы видим, что закон отражения можно рассматривать как частный случай закона преломления при . Это формальное сходство законов отражения и преломления приносит большую пользу при решении практических задач.

В предыдущем изложении показатель преломления имел смысл константы среды, не зависящей от интенсивности проходящего через нее света. Такое истолкование показателя преломления вполне естественно, однако в случае больших интенсивностей излучения, достижимых при использовании современных лазеров, оно не оправдывается. Свойства среды, через которую проходит сильное световое излучение, в этом случае зависят от его интенсивности. Как говорят, среда становится нелинейной. Нелинейность среды проявляется, в частности, в том, что световая волна большой интенсивности изменяет показатель преломления. Зависимость показателя преломления от интенсивности излучения имеет вид

Здесь — обычный показатель преломления, а — нелинейный показатель преломления, — множитель пропорциональности. Добавочный член в этой формуле может быть как положительным, так и отрицательным.

Относительные изменения показателя преломления сравнительно невелики. При нелинейный показатель преломления . Однако даже такие небольшие изменения показателя преломления ощутимы: они проявляются в своеобразном явлении самофокусировки света.

Рассмотрим среду с положительным нелинейным показателем преломления. В этом случае области повышенной интенсивности света являются одновременной областями увеличенного показателя преломления. Обычно в реальном лазерном излучении распределение интенсивности по сечению пучка лучей неоднородно: интенсивность максимальна по оси и плавно спадает к краям пучка, как это показано на рис. 185 сплошными кривыми. Подобное распределение описывает также изменение показателя преломления по сечению кюветы с нелинейной средой, вдоль оси которой распространяется лазерный луч. Показатель преломления, наибольший по оси кюветы, плавно спадает к ее стенкам (штриховые кривые на рис. 185).

Пучок лучей, выходящий из лазера параллельно оси, попадая в среду с переменным показателем преломления , отклоняется в ту сторону, где больше. Поэтому повышенная интенсивность вблизи осп кюветы приводит к концентрации световых лучей в этой области, показанной схематически в сечениях и на рис. 185, а это приводит к дальнейшему возрастанию . В конечном итоге эффективное сечение светового пучка, проходящего через нелинейную среду, существенно уменьшается. Свет проходит как бы по узкому каналу с повышенным показателем преломления. Таким образом, лазерный пучок лучей сужается, нелинейная среда под действием интенсивного излучения действует как собирающая линза. Это явление носит название самофокусировки. Его можно наблюдать, например, в жидком нитробензоле.

Рис. 185. Распределение интенсивности излучения и показателя преломления по сечению лазерного пучка лучей на входе в кювету (а), вблизи входного торца (), в середине (), вблизи выходного торца кюветы ()

Для некоторых веществ показатель преломления достаточно сильно меняется при изменении частоты электромагнитных волн от низких частот до оптических и далее, а также может ещё более резко меняться в определённых областях частотной шкалы. По умолчанию обычно имеется в виду оптический диапазон или диапазон, определяемый контекстом.

Отношение показателя преломления одной среды к показателю преломления второй называют относительным показателем преломления первой среды по отношению к второй. Для выполняется:

где и — фазовые скорости света в первой и второй средах соответственно. Очевидно, что относительным показателем преломления второй среды по отношению к первой является величина, равная .

Эта величина, при прочих равных условиях, обычно меньше единицы при переходе луча из среды более плотной в среду менее плотную, и больше единицы при переходе луча из среды менее плотной в среду более плотную (например, из газа или из вакуума в жидкость или твердое тело). Есть исключения из этого правила, и потому принято называть среду оптически более или менее плотной, чем другая (не путать с оптической плотностью как мерой непрозрачности среды).

Луч, падающий из безвоздушного пространства на поверхность какой-нибудь среды, преломляется сильнее, чем при падении на неё из другой среды; показатель преломления луча, падающего на среду из безвоздушного пространства, называется его абсолютным показателем преломления или просто показателем преломления данной среды, это и есть показатель преломления, определение которого дано в начале статьи. Показатель преломления любого газа, в том числе воздуха, при обычных условиях много меньше, чем показатели преломления жидкостей или твердых тел, поэтому приближенно (и со сравнительно неплохой точностью) об абсолютном показателе преломления можно судить по показателю преломления относительно воздуха.

Примеры

Показатели преломления некоторых сред приведены в таблице.

Показатели преломления для длины волны 589,3 нм

Тип средыСредаТемпература, °СЗначение
КристаллыLiF201,3920
NaCl201,5442
KCl201,4870
KBr201,5552
Оптические стёклаЛК3 (Лёгкий крон)201,4874
К8 (Крон)201,5163
ТК4 (Тяжёлый крон)201,6111
СТК9 (Сверхтяжёлый крон)201,7424
Ф1 (Флинт)201,6128
ТФ10 (Тяжёлый флинт)201,8060
СТФ3 (Сверхтяжёлый флинт)202,1862
Драгоценные камниАлмаз белый2,417
Берилл1,571 — 1,599
Изумруд1,588 — 1,595
Сапфир белый1,768 — 1,771
Сапфир зелёный1,770 — 1,779
ЖидкостиВода дистиллированная201,3330
Бензол20-251,5014
Глицерин20-251,4370
Кислота серная20-251,4290
Кислота соляная20-251,2540
Масло анисовое20-251,560
Масло подсолнечное20-251,470
Масло оливковое20-251,467
Спирт этиловый20-251,3612

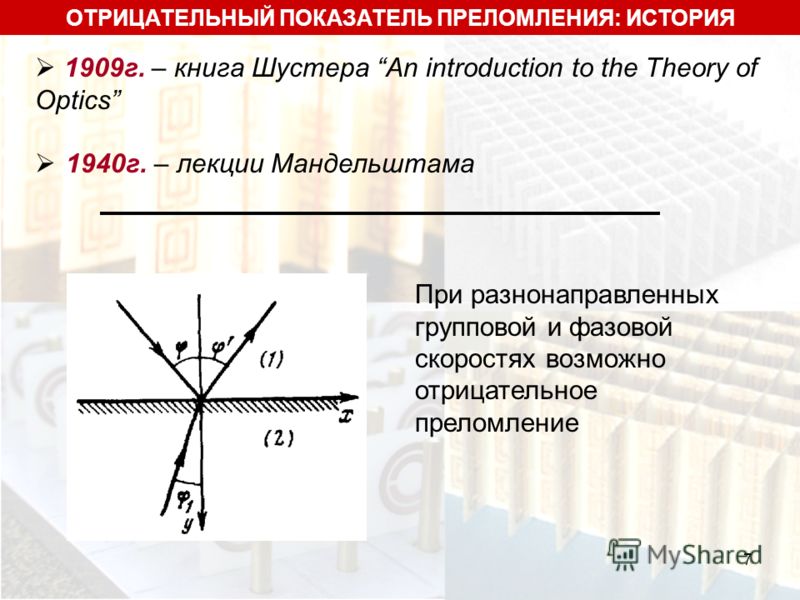

Материалы с отрицательным коэффициентом преломления

  • фазовая и групповая скорости волн имеют различное направление;
  • возможно преодоление дифракционного предела при создании оптических систем («суперлинз»), повышение с их помощью разрешающей способности микроскопов , создание микросхем наномасштаба, повышение плотности записи на оптические носители информации).

См. также

  • Иммерсионный метод измерения показателя преломления.

Примечания

Ссылки

  • RefractiveIndex.INFO база данных показателей преломления

Wikimedia Foundation . 2010 .

  • Бельфор
  • Саксония-Анхальт

Смотреть что такое «Показатель преломления» в других словарях:

    ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ — отношение скорости света в вакууме к скорости света в среде (абсолютный показатель преломления). Относительный показатель преломления 2 сред отношение скорости света в среде, из которой свет падает на границу раздела, к скорости света по второй… … Большой Энциклопедический словарь

    ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ Современная энциклопедия

    Показатель преломления — ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ, величина, характеризующая среду и равная отношению скорости света в вакууме к скорости света в среде (абсолютный показатель преломления). Показатель преломления n зависит от диэлектрической e и магнитной m проницаемостей… … Иллюстрированный энциклопедический словарь

    ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ — (см. ПРЕЛОМЛЕНИЯ ПОКАЗАТЕЛЬ). Физический энциклопедический словарь. М.: Советская энциклопедия. Главный редактор А. М. Прохоров. 1983 … Физическая энциклопедия

    показатель преломления — 1. Отношение скорости падающей волны к скорости преломленной волны. 2. Отношение скоростей звука в двух средах. [Система неразрушающего контроля.… … Справочник технического переводчика

    показатель преломления — отношение скорости света в вакууме к скорости света в среде (абсолютный показатель преломления). Относительный показатель преломления двух сред отношение скорости света в среде, из которой свет падает на границу раздела, к скорости света во… … Энциклопедический словарь

    показатель преломления — lūžio rodiklis statusas T sritis automatika atitikmenys: angl. index of refraction; refraction index; refractive index vok. Brechungsindex, m; Brechungsverhältnis, n; Brechungszahl, f; Brechzahl, f; Refraktionsindex, m rus. индекс преломления, m; … Automatikos terminų žodynas

    показатель преломления — lūžio rodiklis statusas T sritis chemija apibrėžtis Medžiagos konstanta, apibūdinanti jos savybę laužti šviesos bangas. atitikmenys: angl. index of refraction; refraction index; refractive index rus. индекс преломления; коэффициент рефракции;… … Chemijos terminų aiškinamasis žodynas

    показатель преломления — lūžio rodiklis statusas T sritis Standartizacija ir metrologija apibrėžtis Esant nesugeriančiai terpei, tai elektromagnetinės spinduliuotės sklidimo greičio vakuume ir tam tikro dažnio elektromagnetinės spinduliuotės fazinio greičio terpėje… …

    показатель преломления — lūžio rodiklis statusas T sritis Standartizacija ir metrologija apibrėžtis Medžiagos parametras, apibūdinantis jos savybę laužti šviesos bangas. atitikmenys: angl. refraction index; refractive index vok. Brechungsindex, m rus. показатель… … Penkiakalbis aiškinamasis metrologijos terminų žodynas

Книги

  • Квант. Научно-популярный физико-математический журнал. №07/2017 , Отсутствует. Если вы интересуетесь математикой и физикой и любите решать задачи, то вашим другом и помощником станет научно-популярный физико-математический журнал «КВАНТ». Онвыходит с 1970 года и… Купить за 50 руб электронная книга

Процессы, которые связаны со светом, являются важной составляющей физики и окружают нас в нашей обыденной жизни повсеместно. Самые важные в данной ситуации являются законы отражения и преломления света, на которых зиждется современная оптика. Преломление света является важной составляющей частью современной науки.

Эффект искажения

Эта статья расскажет вам, что собой представляет явление преломления света, а также как выглядит закон преломления и что из него вытекает.

Основы физического явления

При падении луча на поверхность, которая разделяется двумя прозрачными веществами, имеющими разную оптическую плотность (к примеру, разные стекла или в воде), часть лучей будет отражена, а часть – проникнет во вторую структуру (например, пойдет распространяться в воде или стекле). При переходе из одной среды в другую для луча характерно изменение своего направления. Это и есть явление преломления света.
Особенно хорошо отражение и преломление света видно в воде.

Эффект искажения в воде

Смотря на вещи, находящиеся в воде, они кажутся искаженными. Особенно это сильно заметно на границе между воздухом и водой. Визуально кажется, что подводные предметы слегка отклонены. В описываемом физическом явлении как раз и кроется причина того, что в воде все объекты кажутся искаженными. При попадании лучей на стекло, данный эффект менее заметен.
Преломление света представляет собой физическое явление, которое характеризуется изменением направления движения солнечного луча в момент перемещения из одной среды (структуры) в другую.
Для улучшения понимания данного процесса, рассмотрим пример попадания луча из воздуха в воду (аналогично для стекла). При проведении перпендикуляра вдоль границы раздела можно измерить угол преломления и возвращения светового луча. Данный показатель (угол преломления) будет изменяться при проникновении потока в воду (внутрь стекла).
Обратите внимание! Под данным параметром понимается угол, который образует перпендикуляр, проведенный к разделу двух веществ при проникновении луча из первой структуры во вторую.

Прохождение луча

Этот же показатель характерен и для других сред. Установлено, что данный показатель зависит от плотности вещества. Если падение луча происходит из менее плотной в более плотную структуру, то угол создаваемого искажения будет больше. А если наоборот – то меньше.
При этом изменение наклона падения также скажется и на данном показателе. Но отношение между ними не остается постоянным. В то же время, отношение их синусов останется постоянной величиной, которую отображает следующая формула: sinα / sinγ = n, где:

  • n – постоянная величина, которая описана для каждого конкретного вещества (воздуха, стекла, воды и т.д.). Поэтому, какова будет данная величина можно определить по специальным таблицам;
  • α – угол падения;
  • γ – угол преломления.

Для определения этого физического явления и был создан закон преломления.

Физический закон

Закон преломления световых потоков позволяет определить характеристики прозрачных веществ. Сам закон состоит из двух положений:

  • первая часть. Луч (падающий, измененный) и перпендикуляр, который был восстановлен в точке падения на границе, например, воздуха и воды (стекла и т.д.), будут располагаться в одной плоскости;
  • вторая часть. Показатель соотношения синуса угла падения к синусу этого же угла, образовавшегося при переходе границы, будет величиной постоянной.

Описание закона

При этом в момент выхода луча из второй структуры в первую (например, при прохождении светового потока из воздуха, через стекло и обратно в воздух), также будет возникать эффект искажения.

Важный параметр для разных объектов

Основной показатель в данной ситуации — это соотношение синуса угла падения к аналогичному параметру, но для искажения. Как следует из закона, описанного выше, данный показатель являет собой постоянную величину.
При этом при изменении значения наклона падения, такая же ситуация будет характерна и для аналогичного показателя. Данный параметр имеет большое значение, поскольку является неотъемлемой характеристикой прозрачных веществ.

Показатели для разных объектов

Благодаря этому параметру можно довольно эффективно различать виды стекол, а также разнообразные драгоценные камни. Также он важен для определения скорости перемещения света в различных средах.

Обратите внимание! Наивысшая скорость светового потока – в вакууме.

При переходе из одного вещества в другие, его скорость будет уменьшаться. К примеру, у алмаза, который обладает самым большим показателем преломляемости, скорость распространения фотонов будет в 2,42 раза выше, чем у воздуха. В воде же они будут распространяться медленнее в 1,33 раза. Для разных видов стекол данный параметр колеблется в диапазоне от 1,4 до 2,2.

Обратите внимание! Некоторые стекла имеют показатель преломляемости 2,2, что очень близко к алмазу (2,4). Поэтому не всегда получится отличить стекляшку от реального алмаза.

Оптическая плотность веществ

Свет может проникать через разные вещества, которые характеризуются различными показателями оптической плотности. Как мы уже говорили ранее, используя данный закон можно определить характеристику плотности среды (структуры). Чем более плотной она будет, тем с меньшей скоростью в ней будет распространяться свет. Например, стекло или вода будут более оптически плотными, чем воздух.
Кроме того, что данный параметр является постоянной величиной, он еще и отражает отношение скорости света в двух веществах. Физический смысл можно отобразить в виде следующей формулы:

Данный показатель говорит, каким образом изменяется скорость распространения фотонов при переходе из одного вещества в другое.

Еще один важный показатель

При перемещении светового потока через прозрачные объекты возможна его поляризация. Она наблюдается при прохождении светового потока от диэлектрических изотропных сред. Поляризация возникает при прохождении фотонов через стекло.

Эффект поляризации

Частичная поляризация наблюдается, когда угол падения светового потока на границе двух диэлектриков будет отличаться от нуля. Степень поляризации зависит от того, каковы были углы падения (закон Брюстера).

Полноценное внутреннее отражение

Завершая наш небольшой экскурс, еще необходимо рассмотреть такой эффект, как полноценное внутреннее отражение.

Явление полноценного отображения

Для появления данного эффекта необходимо увеличение угла падения светового потока в момент его перехода из более плотного в менее плотную среду в границе раздела между веществами. В ситуации, когда данный параметр будет превосходить определенное предельное значение, тогда фотоны, падающие на границу этого раздела будут полностью отражаться. Собственно это и будет наше искомое явление. Без него невозможно было сделать волоконную оптику.

Заключение

Практическое применение особенностей поведения светового потока дали очень многое, создав разнообразные технические приспособления для улучшения нашей жизни. При этом свет открыл перед человечеством далеко не все свои возможности и его практический потенциал еще полностью не реализован.


Как сделать бумажный светильник своими руками
Как проверить работоспособность светодиодной ленты

Эта статья раскрывает сущность такого понятия оптики, как показатель преломления. Приводятся формулы получения этой величины, дается краткий обзор применения явления преломления электромагнитной волны.

Способность видеть и показатель преломления

На заре зарождения цивилизации люди задавали вопросом: как видит глаз? Высказывались предположения, что человек испускает лучи, которые ощупывают окружающие предметы, или, наоборот, все вещи испускают такие лучи. Ответ на этот вопрос был дан в семнадцатом веке. Он содержится в оптике и связан с тем, что такое показатель преломления. Отражаясь от различных непрозрачных поверхностей и преломляясь на границе с прозрачными, свет дает человеку возможность видеть.

Свет и показатель преломления

Наша планета окутана светом Солнца. И именно с волновой природой фотонов связано такое понятие, как абсолютный показатель преломления. Распространяясь в вакууме, фотон не встречает препятствий. На планете свет встречает множество разных более плотных сред: атмосфера (смесь газов), вода, кристаллы. Будучи электромагнитной волной, фотоны света имеют в вакууме одну фазовую скорость (обозначается c ), а в среде — другую (обозначается v ). Соотношение первой и второй и является тем, что называют абсолютный показатель преломления. Формула выглядит так: n = c / v.

Фазовая скорость

Стоит дать определение фазовой скорости электромагнитной среды. Иначе понять, что такое показатель преломления n , нельзя. Фотон света — волна. Значит, его можно представить как пакет энергии, который колеблется (представьте отрезок синусоиды). Фаза — это тот отрезок синусоиды, который проходит волна в данный момент времени (напомним, что это важно для понимания такой величины, как показатель преломления).

Например, фазой может быть максимум синусоиды или какой-то отрезок ее склона. Фазовая скорость волны — это скорость, с которой движется конкретно эта фаза. Как поясняет определение показателя преломления, для вакуума и для среды эти величины различаются. Мало того, каждая среда обладает своим значением этой величины. Любое прозрачное соединение, каким бы ни был его состав, имеет показатель преломления, отличный от всех прочих веществ.

Абсолютный и относительный показатель преломления

Выше уже было показано, что абсолютная величина отсчитывается относительно вакуума. Однако с этим на нашей планете туго: свет чаще попадает на границу воздуха и воды или кварца и шпинели. Для каждой из этих сред, как уже было сказано выше, показатель преломления свой. В воздухе фотон света идет вдоль одного направления и имеет одну фазовую скорость (v 1), но, попадая в воду, меняет направление распространения и фазовую скорость (v 2). Однако оба эти направления лежат в одной плоскости. Это очень важно для понимания того, как формируется изображение окружающего мира на сетчатке глаза или на матрице фотоаппарата. Соотношение двух абсолютных величин дает относительный показатель преломления. Формула выглядит так: n 12 = v 1 / v 2 .

Но как же быть, если свет, наоборот, выходит из воды и попадает в воздух? Тогда эта величина будет определяться формулой n 21 = v 2 / v 1 . При перемножении относительных показателей преломления получаем n 21 * n 12 = (v 2 * v 1) / (v 1 * v 2) = 1. Это соотношение справедливо для любой пары сред. Относительный показатель преломления можно найти из синусов углов падения и преломления n 12 = sin Ɵ 1 / sin Ɵ 2 . Не стоит забывать, что углы отсчитывают от нормали к поверхности. Под нормалью подразумевается линия, перпендикулярная поверхности. То есть если в задаче дан угол α падения относительно самой поверхности, то надо считать синус от (90 — α).

Красота показателя преломления и его применение

В спокойный солнечный день на дне озера играют блики. Темно-синий лед покрывает скалу. На руке женщины бриллиант рассыпает тысячи искр. Эти явления — следствие того, что все границы прозрачных сред имеют относительный показатель преломления. Кроме эстетического наслаждения, это явление можно использовать и для практического применения.

Вот примеры:

  • Линза из стекла собирает пучок солнечного света и поджигает траву.
  • Лазерный луч фокусируется на больном органе и отрезает ненужную ткань.
  • Солнечный свет преломляется на древнем витраже, создавая особую атмосферу.
  • Микроскоп увеличивает изображение очень маленьких деталей
  • Линзы спектрофотометра собирают свет лазера, отраженный от поверхности изучаемого вещества. Таким образом, можно понять структуру, а потом и свойства новых материалов.
  • Существует даже проект фотонного компьютера, где передавать информацию будут не электроны, как сейчас, а фотоны. Для такого устройства однозначно потребуются преломляющие элементы.

Длина волны

Однако Солнце снабжает нас фотонами не только видимого спектра. Инфракрасные, ультрафиолетовые, рентгеновские диапазоны не воспринимаются человеческим зрением, но влияют на нашу жизнь. ИК-лучи согревают нас, УФ-фотоны ионизируют верхние слои атмосферы и дают возможность растениям с помощью фотосинтеза вырабатывать кислород.

И чему показатель преломления равен, зависит не только от веществ, между которыми пролегает граница, но и длине волны падающего излучения. О какой именно величине идет речь, обычно понятно из контекста. То есть если книга рассматривает рентген и его влияние на человека, то и n там определяется именно для этого диапазона. Но обычно подразумевается видимый спектр электромагнитных волн, если не указано нечто иное.

Показатель преломления и отражение

Как стало ясно из написанного выше, речь идет о прозрачных средах. В качестве примеров мы приводили воздух, воду, алмаз. Но как быть с деревом, гранитом, пластиком? Существует ли для них такое понятие, как показатель преломления? Ответ сложен, но в целом — да.

Прежде всего, следует учитывать, с каким именно светом мы имеем дело. Те среды, которые непрозрачны для видимых фотонов, прорезаются насквозь рентгеновским или гамма-излучением. То есть если бы мы все были суперменами, то весь мир вокруг был бы для нас прозрачен, но в разной степени. Например, стены из бетона были бы не плотнее желе, а металлическая арматура была бы похожа на кусочки более плотных фруктов.

Для других элементарных частиц, мюонов, наша планета вообще прозрачна насквозь. В свое время ученым доставило немало хлопот доказательство самого факта их существования. Мюоны миллионами пронзают нас каждую секунду, но вероятность столкновения хоть одной частицы с материей очень мала, и зафиксировать это очень сложно. Кстати, в скором времени Байкал станет местом «ловли» мюонов. Его глубокая и прозрачная вода подходит для этого идеально — особенно зимой. Главное, чтобы датчики не замерзли. Таким образом, показатель преломления бетона, например, для рентгеновских фотонов имеет смысл. Мало того, облучение вещества рентгеном — это один из наиболее точных и важных способов исследования строения кристаллов.

Также стоит помнить, что в математическом смысле непрозрачные для данного диапазона вещества обладают мнимым показателем преломления. И наконец, надо понимать, что температура вещества тоже может влиять на его прозрачность.

Как найти показатель преломления среды формула. Абсолютный показатель преломления

Преломление света — явление, при котором луч света, переходя из одной среды в другую, изменяет направление на границе этих сред.

Преломление света происходит по следующему закону:
Падающий и преломленный лучи и перпендикуляр, проведенный к границе раздела двух сред в точке падения луча, лежат в одной плоскости. Отношение синуса угла падения к синусу угла преломления есть величина постоянная для двух сред:
,
где α угол падения,
β угол преломления,
n постоянная величина, не зависящая от угла падения.

При изменении угла падения изменяется и угол преломления. Чем больше угол падения, тем больше угол преломления.
Если свет идет из среды оптически менее плотной в более плотную среду, то угол преломления всегда меньше угла падения: β
Луч света, направленный перпендикулярно к границе раздела двух сред, проходит из одной среды в другую без преломления.

абсолютный показатель преломления вещества — величина, равная отношению фазовых скоростей света (электромагнитных волн) в вакууме и в данной среде n=c/v
Величина n, входящая в закон преломления, называется относительным показателем преломления для пары сред.

Величина n есть относительный показатель преломления среды В по отношению к среде А, а n» = 1/n есть относительный показатель преломления среды А по отношению к среде В.
Эта величина при прочих равных условиях больше единицы при переходе луча из среды более плотной в среду менее плотную, и меньше единицы при переходе луча из среды менее плотной в среду более плотную (например, из газа или из вакуума в жидкость или твердое тело). Есть исключения из этого правила, и потому принято называть среду оптически более или менее плотной, чем другая.
Луч, падающий из безвоздушного пространства на поверхность какой-нибудь среды В, преломляется сильнее, чем при падении на нее из другой среды А; показатель преломления луча, падающего на среду из безвоздушного пространства, называется его абсолютным показателем преломления.

(Абсолютный — относительно вакуума.
Относительный — относительно любого другого вещества (того же воздуха, например).
Относительный показатель двух веществ есть отношение их абсолютных показателей.)

Полное внутреннее отражение — внутреннее отражение, при условии, что угол падения превосходит некоторый критический угол. При этом падающая волна отражается полностью, и значение коэффициента отражения превосходит его самые большие значения для полированных поверхностей. Коэффициент отражения при полном внутреннем отражении не зависит от длины волны.

В оптике это явление наблюдается для широкого спектра электромагнитного излучения, включая рентгеновский диапазон.

В геометрической оптике явление объясняется в рамках закона Снелла. Учитывая, что угол преломления не может превышать 90°, получаем, что при угле падения, синус которого больше отношения меньшего показателя преломления к большему показателю, электромагнитная волна должна полностью отражаться в первую среду.

В соответствии с волновой теорией явления, электромагнитная волна всё же проникает во вторую среду — там распространяется так называемая «неоднородная волна», которая экспоненциально затухает и энергию с собой не уносит. Характерная глубина проникновения неоднородной волны во вторую среду порядка длины волны.

Законы преломления света.

Из всего сказанного заключаем:
1 . На границе раздела двух сред различной оптической плотности луч света при переходе из одной среды в другую меняет своё направление.
2. При переходе луча света в среду с большей оптической плотностью угол преломления меньше угла падения; при переходе луча света из оптически более плотной среды в среду менее плотную угол преломления больше угла падения.
Преломление света сопровождается отражением, причём с увеличением угла падения яркость отражённого пучка возрастает, а преломлённого ослабевает. Это можно увидеть проводя опыт, изображённом на рисунке. Следовательно, отражённый пучок уносит с собой тем больше световой энергии, чем больше угол падения.

Пусть MN -граница раздела двух про зрачных сред, например, воздуха и воды, АО -падающий луч, ОВ — преломленный луч, -угол падения, -угол преломления, -скорость распространения света в первой среде, — скорость распространения света во второй среде.

Первый закон преломления звучит так: отношение синуса угла падения к синусу угла преломления является постоянной величиной для данных двух сред:

, где — относительный показатель преломления (показатель преломления второй среды относительно первой).

n 2 β=90˚

При свет не проходит во 2ую среду, полностью отражаясь.

6. Длина световой волны

(в какой-либо среде)

(в вакууме)

Частота света не зависит от свойств среды.

При переходе из одной среды в другую меняется длина световой волны, т.к. меняется скорость света.

Примеры решения задач

266. Какова угловая высота Солнца над горизонтом, если для освещения дна колодца солнечными лучами использовали плоское зеркало, наклонив его под углом 25º к вертикали?

вертикаль

25˚ *Солнце

дно колодца

Найти угол x.

1) По закону отражения света ;

Ответ: угловая высота Солнца над горизонтом 40º.

267. Скорость распространения света в некоторой жидкости равна 240·10 3 км/с. На поверхность этой жидкости под углом 25° из воздуха падает световой луч. Определить угол преломления луча.

268. Луч света падает на поверхность раздела двух прозрачных сред под углом 35° и преломляется под углом 25°. Чему будет равен угол преломления, если луч будет падать под углом 50°?

269. Определить угол падения луча в воздухе на поверхность воды, если угол между преломленным и отражённым лучами равен 90°.

(1) – луч падающий (2) – луч отражённый (0) – перпендикуляр к отражающей или преломляющей поверхности угол падения – угол отражения (3) ­– луч преломлённый угол преломления

– длина световой волны

– частота светового излучения

Воспринимаемый глазом цвет света зависит от частоты и не зависит от длины волны.

Дано: 1 ср. воздух 2 ср. вода φ=90˚ Решение:

n 1 воздух

n 2 φ вода

По закону преломления

По закону отражения

По чертежу видно, что

Подставим в формулу закона преломления вместо его выражение через :

т.о.

По таблице тангенсов находим

Ответ:

270. Предельный угол падения при переходе луча из скипидара в воздух равен 41°51’. Чему равна скорость распространения света в скипидаре?

Дано: 1 среда – скипидар 2 среда – воздух Решение: Отсюда: т.к. м/с, то м/с Ответ: км/с

271. Луч света переходит из метилового спирта в воздух. Выйдет ли этот луч в воздух, если он падает на поверхность под углом 45°?

Дано: 1 среда – метиленовый спирт 2 среда – воздух Решение: Найдём предельный угол полного отражения для двух данных сред по формуле: Сравним угол падения луча с предельным углом Ответ: свет выйдет из метилового спирта в воздух, на границе раздела наблюдается преломление.

272. Скорость распространения света в стекле (в лёгком кроне) для красного света равна 199·10 3 км/с, для фиолетового 196·10 3 км/с. Определить показатель преломления стекла для красного и фиолетового света.

Дано: км/с км/с Решение: с – скорость света в вакууме

273. Определить толщину плоскопараллельной пластинки с показателем преломления 1,7, если луч света, пройдя через эту пластинку, смещается на 2 см. Угол падения луча на пластинку равен 50°.


Дано: стекло воздух d = 2 см 1. Воспользуемся законом преломления и найдём угол . 2. Из найдём длину стороны AB =x: см. 3. Из найдём h : см. Ответ: толщина пластины 4,5 см.

Задачи для самостоятельного решения

274. На плоское зеркало падает световой луч под углом 20°. Как изменится угол между падающим и отражённым лучами, если луч будет падать на зеркало под углом 35°? (увеличится на 30°)

275. Плоское зеркало повернули вокруг оси, проходящей через точку падения луча перпендикулярно к плоскости, в которой лежат падающий и отражённый лучи. На какой угол повернули зеркало, если отражённый от него луч повернулся на 42°? на сколько изменится при этом угол между падающим и отражённым лучами? (на 21°; на 42°)

276. Плоское круглое зеркало может вращаться вокруг своего вертикального диаметра. На расстоянии 1,2 м от зеркала на стене висит плоский экран, параллельный плоскости зеркала. Горизонтальный луч света падает в центр зеркала под углом 12° и отражается на экран. Определить, на какое расстояние переместится световой зайчик на экране при повороте зеркала на 15°. (на 82 см)

277. Почему изменяется направление луча света при его переходе из одной прозрачной среды в другую?

278. В стакане находятся две прозрачные жидкости, между которыми имеется резкая горизонтальная граница. Как, используя луч, установить, в какой из этих жидкостей скорость распространения света меньше?

279. Во сколько раз скорость распространения света в алмазе меньше, чем в кристаллическом сахаре? (в 1,55 раза)

280. Почему трудно попасть в рыбу, стреляя в неё из ружья с берега, если она находится на глубине нескольких десятков сантиметров от поверхности воды? (человек видит смещённое мнимое изображение)

281. В каких случаях свет, переходя из одной прозрачной среды в другую, не преломляется? (n 1 = n 2 ; )

282. На дне пустого сосуда (см. рисунок) лежит зеркало. Как будет изменяться ход отражённого луча по мере заполнения сосуда водой? (будет смещаться вправо параллельно первоначальному направлению)

283. Водолаз определил угол преломления луча в воде. Он оказался равным 32°. Под каким углом к поверхности воды падают лучи свет? (45°)

284. Находясь в воде, аквалангист установил, что направление на Солнце составляет с вертикалью угол 28°. Когда он вынырнул из воды, то увидел, что Солнце стоит ниже над горизонтом. Определить, на какой угол изменилось направление на Солнце для аквалангиста. (на 11°)

285. Определить, на какой угол отклонится луч света от своего первоначального положения при переходе из воздуха в стекло с показателем 1,5, если угол падения равен 25°; 65°. (на 9°; на 28°)

286. На дне ручья лежит камешек. Мальчик хочет попасть в него палкой. Прицеливаясь, мальчик держит палку в воздухе под углом 45°. На каком расстоянии от камешка воткнётся палка в дно ручья, если его глубина равна 32 см? (12 см)

287. Луч света переходит из воды в стекло с показателем преломления 1,7. Определить угол падения луча, если угол преломления равен 28°. (37°)

288. Луч света переходит из глицерина в воду. Определить угол преломления луча, если угол падения на границу раздела двух сред равен 30°. (33,5°)

289. Скорость распространения света в первой прозрачной среде составляет 225000 км/с, а во второй – 200000 км/с. Луч света падает на поверхность раздела этих сред под углом 30° и переходит во вторую среду. Определить угол преломления луча. (26°)

290. Луч света падает из воздуха на поверхность жидкости под углом 40° и преломляется под углом 24°. При каком угле падения луча угол преломления будет равен 20°? (33°)

291. Луч света переходит из глицерина в воздух. Каков будет угол преломления луча, если он падает на границу раздела двух сред под углом 22°? (33,5°)

292. Определить угол преломления луча при переходе из воздуха в этиловый спирт, если угол между отражённым и преломлённым лучами равен 120°. (25°)

293. Прямоугольная стеклянная пластинка толщиной 4 см имеет показатель преломления 1,6. На её поверхность падает луч под углом 55°. Определить смещение луча относительно первоначального направления после его выхода из пластинки в воздух. (на 1,9 см)

294. Начертить дальнейший ход лучей (см. рис.), падающих в точки A и B от источника, находящегося на дне сосуда, в который налита вода.

295. Зная скорость света в вакууме, найти скорость света в алмазе. (1,28·10 8 м/с)

296. Сравнить скорости света в этиловом спирте и сероуглероде. (1,2 раза больше в спирте)

297. Определить предельный угол при переходе лучей из алмаза в кристаллический сахар. (40°)

298. Вычислить предельные углы падения для воды, кристаллического сахара, алмаза. (49°; 40°; 24°)

299. Найти показатель преломления рубина, если предельный угол полного отражения для рубина равен 34°? (1,8)

300. Луч SN падает на прямую треугольную стеклянную призму BAC перпендикулярно грани AB . Произойдёт ли преломление луча на грани AC в точке его падения M или он испытает полное отражение, если угол BAC =30°? (произойдёт)

301. На опыте установлено, что показатель преломления воды для красного света равен 1,329, для фиолетового – 1,344. Определить скорость распространения света в воде. На сколько скорость распространения красного света в воде больше, чем фиолетового? (Показатели преломления даны для максимальной длины волны красного цвета и минимальной длины волны фиолетового цвета.) (2,26·10 8 м/с; 2,24·10 8 м/с; на 0,02·10 8 м/с)

302. Зная скорость света в вакууме, вычислить скорость света в воде и стекле. (230 Мм/с; 190 Мм/с)

303. Какие частоты колебаний соответствуют крайним красным ( мкм) и крайним фиолетовым ( мкм) лучам видимой части спектра? (390 ТГц; 750 ТГц)

304. Какова скорость света в воде, если при частоте 440 ТГц длина волны равна 0,51 мкм? (220 Мм/с)

305. Показатель преломления воды для света с длиной волны в вакууме 0,76 мкм равен 1,329, а для света с длиной волны 0,4 мкм он равен 1,344. Для каких лучей скорость света в воде больше? (для красных)

306. Вода освещена красным светом, для которого длина волны в воздухе 0,7 мкм. Какой будет длина волны в воде? Какой цвет видит человек, открывший глаза под водой? (0,53 мкм; красный) 6. Импульс фотона – энергия фотона .

Показатель преломления среды относительно вакуума, т. е. для случая перехода световых лучей из вакуума в среду, называется абсолютным и определяется формулой (27.10): n=c/v.

При расчетах абсолютные показатели преломления берут из таблиц, поскольку их величина определена достаточно точно с помощью опытов. Так как с больше v, то абсолютный показатель преломления всегда больше единицы.

Если световое излучение переходит из вакуума в среду, то формулу второго закона преломления записывают в виде:

sin i/sin β = n. (29.6)

Формулой (29.6) на практике часто пользуются и при переходе лучей из воздуха в среду, так как скорость распространения света в воздухе очень мало отличается от с. Это видно из того, что абсолютный показатель преломления воздуха равен 1,0029.

Когда луч идет из среды в вакуум (в воздух), то формула второго закона преломления принимает, вид:

sin i/sin β = 1 /n. (29.7)

В этом случае лучи при выходе из среды обязательно удаляются от перпендикуляра к поверхности раздела среды и вакуума.

Выясним, как можно найти относительный показатель преломления n21 по абсолютным показателям преломления. Пусть свет переходит из среды с абсолютным показателем n1 в среду с абсолютным показателем n2. Тогда n1 = c/V1 и n2 = с/ v2, откуда:

n2/n1=v1/v2=n21. (29.8)

Формулу второго закона преломления для такого случая часто записывают следующим образом:

sin i/sin β = n2/n1. (29.9)

Вспомним, что по теории Максвелла абсолютный показатель преломления можно найти из соотношения: n = √(με). Так как у веществ, прозрачных для светового излучения, μ практически равно единице, то можно считать, что:

n = √ε. (29.10)

Поскольку частота колебаний в световом излучении имеет порядок 10 14 Гц, ни диполи, ни ионы в диэлектрике, имеющие сравнительно большую массу, не успевают изменять своего положения с такой частотой, и диэлектрические свойства вещества в этих условиях определяются только электронной поляризацией его атомов. Именно этим объясняется различие между значением ε= n 2 из (29,10) и ε ст в электростатике. Так, у воды ε = n 2 =1,77, а ε ст = 81; у ионного твердого диэлектрика NaCl ε=2,25, а ε ст =5,6. Когда вещество состоит из однородных атомов или неполярных молекул, т. е. в нем нет ни ионов, ни природных диполей, то его поляризация может быть только электронной. Для подобных веществ ε из (29.10) и ε ст совпадают. Примером такого вещества является алмаз, состоящий только из атомов углерода.

Заметим, что величина абсолютного показателя преломления, кроме рода вещества, зависит еще от частоты колебаний, или от длины волны излучения. С уменьшением длины волны, как правило, показатель преломления увеличивается.

Как вычислить показатель преломления. Преломление света

Законы физики играют очень важную роль при проведении расчетов для планирования определенной стратегии производства какого-либо товара или при составлении проекта строительства сооружений различного назначения. Многие величины являются расчетными, так что перед стартом работ по планированию производятся измерения и вычисления. Например, показатель преломления стекла равен отношению синуса угла падения к синусу угла преломления.

Так что вначале идет процесс измерения углов, затем вычисляют их синус, а уже только потом можно получить искомое значение. Несмотря на наличие табличных данных, стоит каждый раз проводить дополнительные расчеты, так как в справочниках зачастую используются идеальные условия, которых добиться в реальной жизни практически невозможно. Поэтому на деле показатель обязательно будет отличаться от табличного, а в некоторых ситуациях это имеет принципиальное значение.

Абсолютный показатель

Абсолютный показатель преломления зависит от марки стекла, так как на практике имеется огромное количество вариантов, отличающихся по составу и степени прозрачности. В среднем он составляет 1,5 и колеблется вокруг этого значения на 0,2 в ту или иную сторону. В редких случаях могут быть отклонения от этой цифры.

Опять-таки, если важен точный показатель, то без дополнительных измерений не обойтись. Но и они не дают стопроцентно достоверного результата, так как на итоговое значение будет влиять положение солнца на небосводе и облачность в день измерений. К счастью, в 99,99% случае достаточно просто знать, что показатель преломления такого материала, как стекло больше единицы и меньше двойки, а все остальные десятые и сотые доли не играют роли.

На форумах, которые занимаются помощью в решении задач по физике, часто мелькает вопрос, каков показатель преломления стекла и алмаза? Многие думают, что раз эти два вещества похожи внешне, то и свойства у них должны быть примерно одинаковыми. Но это заблуждение.

Максимальное преломление у стекла будет находиться на уровне около 1,7, в то время как у алмаза этот показатель достигает отметки 2,42. Данный драгоценный камень является одним из немногих материалов на Земле, чей уровень преломления превышает отметку 2. Это связано с его кристаллическим строением и большим уровнем разброса световых лучей. Огранка играет в изменениях табличного значения минимальную роль.

Относительный показатель

Относительный показатель для некоторых сред можно охарактеризовать так:

  • — показатель преломления стекла относительно воды составляет примерно 1,18;
  • — показатель преломления этго же материала относительно воздуха равен значению 1,5;
  • — показатель преломления относительно спирта — 1,1.

Измерения показателя и вычисления относительного значения проводятся по известному алгоритму. Чтобы найти относительный параметр, нужно разделить одно табличное значение на другое. Или же произвести опытные расчеты для двух сред, а потом уже делить полученные данные. Такие операции часто проводятся на лабораторных занятиях по физике.

Определение показателя преломления

Определить показатель преломления стекла на практике довольно сложно, потому что требуются высокоточные приборы для измерения начальных данных. Любая погрешность будет возрастать, так как при вычислении используются сложные формулы, требующие отсутствия ошибок.

Вообще данный коэффициент показывает, во сколько раз замедляется скорость распространения световых лучей при прохождении через определенное препятствие. Поэтому он характерен только для прозрачных материалов. За эталонное значение, то бишь за единицу, взят показатель преломления газов. Это было сделано для того, чтобы можно было отталкиваться от какого-нибудь значения при расчетах.

Если солнечный луч падает на поверхность стекла с показателем преломления, который равен табличному значению, то изменить его можно несколькими способами:

  • 1. Поклеить сверху пленку, у которой коэффициент преломления будет выше, чем у стекла. Этот принцип используется в тонировке окон автомобиля, чтобы улучшить комфорт пассажиров и позволить водителю более четко наблюдать за дорожной обстановкой. Также пленка будет сдерживать и ультрафиолетовое излучение.
  • 2. Покрасить стекло краской. Так поступают производители дешевых солнцезащитных очков, но стоит учесть, что это может быть вредно для зрения. В хороших моделях стекла сразу производятся цветными по специальной технологии.
  • 3. Погрузить стекло в какую-либо жидкость. Это полезно исключительно для опытов.

Если луч света переходит из стекла, то показатель преломления на следующем материале рассчитывается при помощи использования относительного коэффициента, который можно получить, сопоставив между собой табличные значения. Эти вычисления очень важны при проектировке оптических систем, которые несут практическую или экспериментальную нагрузку. Ошибки здесь недопустимы, потому что они приведут к неправильной работе всего прибора, и тогда любые полученные с его помощью данные будут бесполезны.

Чтобы определить скорость света в стекле с показателем преломления, нужно абсолютное значение скорости в вакууме разделить на величину преломления. Вакуум используется в качестве эталонной среды, потому что там не действует преломление из-за отсутствия каких-либо веществ, которые могли бы мешать беспрепятственному движению световых лучей по заданной траектории.

В любых расчетных показателях скорость будет меньше, чем в эталонной среде, так как коэффициент преломления всегда больше единицы.

В курсе физики 8 класса вы познакомились с явлением преломления света. Теперь вы знаете, что свет представляет собой электромагнитные волны определенного диапазона частот. Опираясь на знания о природе света, вы сможете понять физическую причину преломления и объяснить многие другие связанные с ним световые явления.

Рис. 141. Переходя из одной среды в другую, луч преломляется, т. е. меняет направление распространения

Согласно закону преломления света (рис. 141):

  • лучи падающий, преломлённый и перпендикуляр, проведённый к границе раздела двух сред в точке падения луча, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред

где n 21 — относительный показатель преломления второй среды относительно первой.

Если луч переходит в какую-либо среду из вакуума, то

где n — абсолютный показатель преломления (или просто показатель преломления) второй среды. В этом случае первой «средой» является вакуум, абсолютный показатель которого принят за единицу.

Закон преломления света был открыт опытным путём голландским учёным Виллебордом Снеллиусом в 1621 г. Закон был сформулирован в трактате по оптике, который нашли в бумагах учёного после его смерти.

После открытия Снеллиуса несколькими учёными была выдвинута гипотеза о том, что преломление света обусловлено изменением его скорости при переходе через границу двух сред. Справедливость этой гипотезы была подтверждена теоретическими доказательствами, выполненными независимо друг от друга французским математиком Пьером Ферма (в 1662 г. ) и голландским физиком Христианом Гюйгенсом (в 1690 г.). Разными путями они пришли к одному и тому же результату, доказав, что

  • отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред, равная отношению скоростей света в этих средах:

(3)

Из уравнения (3) следует, что если угол преломления β меньше угла падения а, то свет данной частоты во второй среде распространяется медленнее, чем в первой, т. е. V 2

Взаимосвязь величин, входящих в уравнение (3), послужила веским основанием для появления ещё одной формулировки определения относительного показателя преломления:

  • относительным показателем преломления второй среды относительно первой называется физическая величина, равная отношению скоростей света в этих средах:

n 21 = v 1 / v 2 (4)

Пусть луч света переходит из вакуума в какую-либо среду. Заменив в уравнении (4) v1 на скорость света в вакууме с, а v 2 на скорость света в среде v, получим уравнение (5), являющееся определением абсолютного показателя преломления:

  • абсолютным показателем преломления среды называется физическая величина, равная отношению скорости света в вакууме к скорости света в данной среде:

Согласно уравнениям (4) и (5), n 21 показывает, во сколько раз меняется скорость света при его переходе из одной среды в другую, a n — при переходе из вакуума в среду. В этом заключается физический смысл показателей преломления.

Значение абсолютного показателя преломления п любого вещества больше единицы (в этом убеждают данные, содержащиеся в таблицах физических справочников). Тогда, согласно уравнению (5), c/v > 1 и с > v, т. е. скорость света в любом веществе меньше скорости света в вакууме.

Не приводя строгих обоснований (они сложны и громоздки), отметим, что причиной уменьшения скорости света при его переходе из вакуума в вещество является взаимодействие световой волны с атомами и молекулами вещества. Чем больше оптическая плотность вещества, тем сильнее это взаимодействие, тем меньше скорость света и тем больше показатель преломления. Таким образом, скорость света в среде и абсолютный показатель преломления определяются свойствами этой среды.

По числовым значениям показателей преломления веществ можно сравнивать их оптические плотности. Например, показатели преломления различных сортов стекла лежат в пределах от 1,470 до 2,040, а показатель преломления воды равен 1,333. Значит, стекло — среда оптически более плотная, чем вода.

Обратимся к рисунку 142, с помощью которого можно пояснить, почему на границе двух сред с изменением скорости меняется и направление распространения световой волны.

Рис. 142. При переходе световых волн из воздуха в воду скорость света уменьшается, фронт волны, а вместе с ним и её скорость меняют направление

На рисунке изображена световая волна, переходящая из воздуха в воду и падающая на границу раздела этих сред под углом а. В воздухе свет распространяется со скоростью v 1 , а в воде — с меньшей скоростью v 2 .

Первой до границы доходит точка А волны. За промежуток времени Δt точка В, перемещаясь в воздухе с прежней скоростью v 1 , достигнет точки В». За то же время точка А, перемещаясь в воде с меньшей скоростью v 2 , пройдёт меньшее расстояние, достигнув только точки А». При этом так называемый фронт волны А»В» в воде окажется повёрнутым на некоторый угол по отношению к фронту АВ волны в воздухе. А вектор скорости (который всегда перпендикулярен к фронту волны и совпадает с направлением её распространения) поворачивается, приближаясь к прямой ОО», перпендикулярной к границе раздела сред. При этом угол преломления β оказывается меньше угла падения α. Так происходит преломление света.

Из рисунка видно также, что при переходе в другую среду и повороте волнового фронта меняется и длина волны: при переходе в оптически более плотную среду уменьшается скорость, длина волны тоже уменьшается (λ 2

Вопросы

  1. Какое из двух веществ является оптически более плотным?
  2. Как определяются показатели преломления через скорость света в средах?
  3. Где свет распространяется с наибольшей скоростью?
  4. Какова физическая причина уменьшения скорости света при его переходе из вакуума в среду или из среды с меньшей оптической плотностью в среду с большей?
  5. Чем определяются (т. е. от чего зависят) абсолютный показатель преломления среды и скорость света в ней?
  6. Расскажите, что иллюстрирует рисунок 142.

Упражнение

Обратимся к более подробному рассмотрению показателя преломления, введенного нами в §81 при формулировке закона преломления.

Показатель преломления зависит от оптических свойств и той среды, из которой луч падает, и той среды, в которую он проникает. Показатель преломления, полученный в том случае, когда свет из вакуума падает на какую-либо среду, называется абсолютным показателем преломления данной среды.

Рис. 184. Относительный показатель преломления двух сред:

Пусть абсолютный показатель преломления первой среды есть а второй среды — . Рассматривая преломление на границе первой и второй сред, убедимся, что показатель преломления при переходе из первой среды во вторую, так называемый относительный показатель преломления, равен отношению абсолютных показателей преломления второй и первой сред:

(рис. 184). Наоборот, при переходе из второй среды в первую имеем относительный показатель преломления

Установленная связь между относительным показателем преломления двух сред и их абсолютными показателями преломления могла бы быть выведена и теоретическим путем, без новых опытов, подобно тому, как это можно сделать для закона обратимости (§82),

Среда, обладающая большим показателем преломления, называется оптически более плотной. Обычно измеряется показатель преломления различных сред относительно воздуха. Абсолютный показатель преломления воздуха равен . Таким образом, абсолютный показатель преломления какой-либо среды связан с ее показателем преломления относительно воздуха формулой

Таблица 6. Показатель преломления различных веществ относительно воздуха

Показатель преломления зависит от длины волны света, т. е. от его цвета. Различным цветам соответствуют различные показатели преломления. Это явление, называемое дисперсией, играет важную роль в оптике. Мы неоднократно будем иметь дело с этим явлением в последующих главах. Данные, приведенные в табл. 6, относятся к желтому свету.

Интересно отметить, что закон отражения может быть формально записан в том же виде, что и закон преломления. Вспомним, что мы условились всегда измерять углы от перпендикуляра к соответствующему лучу. Следовательно, мы должны считать угол падения и угол отражения имеющими противоположные знаки, т.е. закон отражения можно записать в виде

Сравнивая (83. 4) с законом преломления, мы видим, что закон отражения можно рассматривать как частный случай закона преломления при . Это формальное сходство законов отражения и преломления приносит большую пользу при решении практических задач.

В предыдущем изложении показатель преломления имел смысл константы среды, не зависящей от интенсивности проходящего через нее света. Такое истолкование показателя преломления вполне естественно, однако в случае больших интенсивностей излучения, достижимых при использовании современных лазеров, оно не оправдывается. Свойства среды, через которую проходит сильное световое излучение, в этом случае зависят от его интенсивности. Как говорят, среда становится нелинейной. Нелинейность среды проявляется, в частности, в том, что световая волна большой интенсивности изменяет показатель преломления. Зависимость показателя преломления от интенсивности излучения имеет вид

Здесь — обычный показатель преломления, а — нелинейный показатель преломления, — множитель пропорциональности. Добавочный член в этой формуле может быть как положительным, так и отрицательным.

Относительные изменения показателя преломления сравнительно невелики. При нелинейный показатель преломления . Однако даже такие небольшие изменения показателя преломления ощутимы: они проявляются в своеобразном явлении самофокусировки света.

Рассмотрим среду с положительным нелинейным показателем преломления. В этом случае области повышенной интенсивности света являются одновременной областями увеличенного показателя преломления. Обычно в реальном лазерном излучении распределение интенсивности по сечению пучка лучей неоднородно: интенсивность максимальна по оси и плавно спадает к краям пучка, как это показано на рис. 185 сплошными кривыми. Подобное распределение описывает также изменение показателя преломления по сечению кюветы с нелинейной средой, вдоль оси которой распространяется лазерный луч. Показатель преломления, наибольший по оси кюветы, плавно спадает к ее стенкам (штриховые кривые на рис. 185).

Пучок лучей, выходящий из лазера параллельно оси, попадая в среду с переменным показателем преломления , отклоняется в ту сторону, где больше. Поэтому повышенная интенсивность вблизи осп кюветы приводит к концентрации световых лучей в этой области, показанной схематически в сечениях и на рис. 185, а это приводит к дальнейшему возрастанию . В конечном итоге эффективное сечение светового пучка, проходящего через нелинейную среду, существенно уменьшается. Свет проходит как бы по узкому каналу с повышенным показателем преломления. Таким образом, лазерный пучок лучей сужается, нелинейная среда под действием интенсивного излучения действует как собирающая линза. Это явление носит название самофокусировки. Его можно наблюдать, например, в жидком нитробензоле.

Рис. 185. Распределение интенсивности излучения и показателя преломления по сечению лазерного пучка лучей на входе в кювету (а), вблизи входного торца (), в середине (), вблизи выходного торца кюветы ()

Определение показателя преломления прозрачных твердых тел

И жидкостей

Приборы и принадлежности : микроскоп со светофильтром, плоскопараллельная пластинка с меткой АВ в виде креста; рефрактометр марки «РЛ»; набор жидкостей.

Цель работы: определить показатели преломления стекла и жидкостей.

Определение показателя преломления стекла при помощи микроскопа

Для определения показателя преломления прозрачного твердого тела применяется плоскопараллельная пластинка, изготовленная из этого материала, с меткой.

Метка представляет собой две взаимно перпендикулярные царапины, одна из которых (А) нанесена на нижнюю, а вторая (В) — на верхнюю поверхность пластинки. Пластинка освещается монохроматическим светом и рассматривается в микроскоп. На
рис. 4.7 представлено сечение исследуемой пластинки вертикальной плоскостью.

Лучи АД и АЕ после преломления на границе стекло – воздух идут по направлениям ДД1 и ЕЕ1 и попадают в объектив микроскопа.

Наблюдатель, который смотрит на пластину сверху, видит точку А на пересечении продолжения лучей ДД1 и ЕЕ1, т.е. в точке С.

Таким образом, точка А кажется наблюдателю расположенной в точке С. Найдем связь между пока-зателем преломления n материала пластинки, толщиной d и кажущейся толщиной d1 пластинки.

4.7 видно, что ВД = ВСtgi, BD = АВtgr, откуда

tgi/tgr = AB/BC,

где AB = d – толщина пластинки; ВС = d1 кажущаяся толщина пластинки.

Если углы i и r малые, то

Sini/Sinr = tgi/tgr, (4.5)

т.е. Sini/Sinr = d/d1.

Учитывая закон преломления света, получим

Измерение d/d1 производится с помощью микроскопа.

Оптическая схема микроскопа состоит из двух систем: наблюдательной, в которую входят объектив и окуляр, вмонтированные в тубус, и осветительной, состоящей из зеркала и съемного светофильтра. Фокусировка изображения проводится вращением рукояток, расположенных по обе сто-роны от тубуса.

На оси правой рукоятки укреплен диск со шкалой лимб.

Отсчет b по лимбу относительно неподвижного указателя определяет расстояние h от объектива до предметного столика микроскопа:

Коэффициент k указывает, на какую высоту смещается тубус микроскопа при повороте рукоятки на 1°.

Диаметр объектива в данной установке мал по сравнению с расстоянием h, поэтому крайний луч, который попадает в объектив, образует малый угол i с оптической осью микроскопа.

Угол преломления r света в пластинке меньше, чем угол i ,т.е. тоже мал, что соответствует условию (4.5).

Порядок выполнения работы

1. Положить пластинку на предметный столик микроскопа так, чтобы точка пересечения штрихов А и В (см. рис.

Показатель преломления

4.7) находилась в поле зрения.

2. Вращая рукоятку подъемного механизма, поднять тубус в верхнее положение.

3. Глядя в окуляр, вращением рукоятки опускать тубус микроскопа плавно до тех пор, пока в поле зрения не получится четкое изображение царапины В, нанесенной на верхнюю поверхность пластинки. Записать показание b1 лимба, которое пропорционально расстоянию h2 от объектива микроскопа до верхней грани пластинки: h2 = kb1 (рис.

4. Продолжить опускание тубуса плавно до тех пор, пока не получится четкое изображение царапины А, которая кажется наблюдателю расположенной в точке С. Записать новое показание b2 лимба. Расстояние h2 от объектива до верхней поверхности пластинки пропорционально b2:
h3 = kb2 (рис. 4.8, б).

Расстояния от точек В и С до объектива равны, так как наблюдатель видит их одинаково четко.

Смещение тубуса h2-h3 равно кажущейся толщине пластинки (рис.

d1 = h2-h3 = (b1-b2)k. (4.8)

5. Измерить толщину пластинки d в месте пересечения штрихов. Для этого под исследуемую пластинку 1 (рис. 4.9) поместить вспомогательную стеклянную пластинку 2 и опускать тубус микроскопа до тех пор, пока объектив не коснется (слегка) исследуемой пластинки. Заметить показание лимба a1 . Снять иссле-дуемую пластинку и опускать тубус микроскопа до тех пор, пока объектив не коснется пластинки 2.

Заметить показание a2.

Объектив микроскопа опустится при этом на высоту, равную толщине исследуемой пластинки, т.е.

d = (a1-a2)k. (4.9)

6. Вычислить показатель преломления материала пластинки по формуле

n = d/d1 = (a1-a2)/(b1-b2). (4.10)

7. Повторить все указанные выше измерения 3 — 5 раз, вычислить среднее значение n, абсолютную и относительную погрешности rn и rn/n.

Определение показателя преломления жидкостей при помощи рефрактометра

Приборы, которые служат для определения показателей преломления, называются рефрактометрами.

Общий вид и оптическая схема рефрактометра РЛ показаны на рис. 4.10 и 4.11.

Измерение показателя преломления жидкостей с помощью рефрактометра РЛ основано на явлении преломления света, прошедшего через границу раздела двух сред с разными показателями преломления.

Световой пучок (рис.

4.11) от источника 1 (лампа накаливания или дневной рассеянный свет) с помощью зеркала 2 направляется через окошко в корпусе прибора на двойную призму, состоящую из призм 3 и 4, которые изготовлены из стекла с показателем преломления 1,540.

Поверхность АА верхней осветительной призмы 3 (рис.

4.12, а) матовая и служит для освещения рассеянным светом жидкости, нанесенным тонким слоем в зазоре между призмами 3 и 4. Свет, рассеянный матовой поверхностью 3, проходит плоскопараллельный слой исследуемой жидкости и падает на диагональную грань ВВ нижней призмы 4 под различными
углами i в пределах от нуля до 90°.

Чтобы избежать явления полного внутреннего отражения света на поверхности ВВ, показатель преломления исследуемой жидкости должен быть меньше, чем показатель преломления стекла призмы 4, т.е.

меньше, чем 1,540.

Луч света, угол падения которого равен 90°, называется скользящим.

Скользящий луч, преломляясь на границе жидкость – стекло, пойдет в призме 4 под предельным углом преломления r пр

Преломление скользящего луча в точке Д (см. рис 4.12, а) подчиняется закону

nст/nж = siniпр/sinrпр (4.11)

или nж = nстsinrпр, (4.12)

так как siniпр = 1.

На поверхности ВС призмы 4 происходит повторное преломление световых лучей и тогда

Sini¢пр/sinr¢пр = 1/ nст, (4.13)

r¢пр+i¢пр = i¢пр =a , (4.14)

где a -преломляющий луч призмы 4.

Решая совместно систему уравнений (4.12),(4.13),(4.14), можно получить формулу, которая связывает показатель преломления nж исследуемой жидкости с предельным углом преломления r’пр луча, вышедшего из призмы 4:

Если на пути лучей, вышедших из призмы 4, поставить зрительную трубу, то нижняя часть ее поля зрения будет освещена, а верхняя — темная. Граница раздела светлого и темного полей образована лучами с предельным углом преломления r¢пр. Лучей с углом преломления меньшим, чем r¢пр, в данной системе нет (рис.

Величина r¢пр,следовательно, и положение границы светотени зависят только от показателя преломления nж исследуемой жидкости, так как nст и a величины в данном приборе постоянные.

Зная nст, a и r¢пр, можно по формуле (4.15) рассчитать nж. На практике формула (4.15) используется для градуировки шкалы рефрактометра.

На шкалу 9 (см.

рис. 4.11) слева нанесены значения показателя преломления для lд = 5893 Å. Перед окуляром 10 — 11 имеется пластинка 8 с меткой (—-).

Перемещая окуляр вместе с пластинкой 8 вдоль шкалы, можно добиться совмещения метки с границей раздела темного и светлого полей зрения.

Деление проградуированной шкалы 9 , совпадающее с меткой, дает значение показателя преломления nж исследуемой жидкости. Объектив 6 и окуляр 10 — 11 образуют зрительную трубу.

Поворотная призма 7 изменяет ход луча, направляя его в окуляр.

Вследствие дисперсии стекла и исследуемой жидкости вместо четкой границы раздела темного и светлого полей при наблюдении в белом свете получается радужная полоска. Для устранения этого эффекта служит компенсатор дисперсии 5, установленный перед объективом зрительной трубы. Основная деталь компенсатора – призма, которая склеена из трех призм и может вращаться относительно оси зрительной трубы.

Преломляющие углы призмы и их материал подобраны так, что желтый свет с длиной волны lд =5893 Å проходит через них без преломления. Если на пути цветных лучей установить компенсаторную призму так, чтобы ее дисперсия была равна по величине, но противоположна по знаку дисперсии измерительной призмы и жидкости, то суммарная дисперсия будет равна нулю. При этом пучок световых лучей соберется в белый луч, направление которого совпадает с направлением предельного желтого луча.

Таким образом, при вращении компенсаторной призмы цветная окраска цветотени устраняется. Вместе с призмой 5 вращается дисперсионный лимб 12 относительно неподвижного указателя (см. рис. 4.10). Угол поворота Z лимба позволяет судить о величине средней дисперсии исследуемой жидкости.

Шкала лимба должна быть проградуирована. График прилагается к установке.

Порядок выполнения работы

1. Приподнять призму 3, на поверхность призмы 4 поместить 2-3 капли исследуемой жидкости и опустить призму 3 (см. рис. 4.10).

3. Окулярной наводкой добиться резкого изображения шкалы и границы раздела полей зрения.

4. Вращая рукоятку 12 компенсатора 5, уничтожить цветную окраску границы раздела полей зрения.

Перемещая окуляр вдоль шкалы, совместить метку(—-) с границей темного и светлого полей и записать значение показателя жидкости.

6. Исследовать предложенный набор жидкостей и оценить погрешность измерений.

7. После каждого измерения протирать поверхность призм фильтровальной бумагой, смоченной в дистиллированной воде.

Контрольные вопросы

Вариант 1

Дайте определение абсолютного и относительного показателей преломления среды.

2. Нарисуйте ход лучей через границу раздела двух сред (n2> n1, и n2

3. Получите соотношение, которое связывает показатель преломления n с толщиной d и кажущейся толщины d¢ пластинки.

4. Задача. Предельный угол полного внутреннего отражения для некоторого вещества равен 30°.

Найти показатель преломления этого вещества.

Ответ: n =2.

Вариант 2

1. В чем состоит явление полного внутреннего отражения?

2. Опишите конструкцию и принцип действия рефрактометра РЛ-2.

3. Объясните роль компенсатора в рефрактометре.

4. Задача . Из центра круглого плота на глубину 10 м опущена лампочка. Найти минимальный радиус плота, при этом ни один луч от лампочки не должен выйти на поверхность.

Ответ: R = 11,3 м.

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ , или КОЭФФИЦИЕНТ ПРЕЛОМЛЕНИЯ , — отвлеченное число, характеризующее преломляющую силу прозрачной среды. Показатель преломления обозначается латинской буквой π и определяется как отношение синуса угла падения к синусу угла преломления луча, входящего из пустоты в данную прозрачную среду:

n = sin α/sin β = const или как отношение скорости света в пустоте к скорости света в данной прозрачной среде: n = c/νλ из пустоты в данную прозрачную среду.

Показатель преломления считается мерой оптической плотности среды

Определенный таким образом показатель преломления называется абсолютным показателем преломления, в отличие от относительного т.

е. показывает, во сколько раз замедляется скорость распространения света при переходе его показателя преломления, который определяется отношением синуса угла падения к синусу угла преломления при переходе луча из среды одной плотности в среду другой плотности. Относительный показатель преломления равен отношению абсолютных показателей преломления: n = n2/n1, где n1 и n2 — абсолютные показатели преломления первой и второй среды.

Абсолютный показатель преломления всех тел — твердых, жидких и газообразных — больше единицы и колеблется от 1 до 2, превосходя значение 2 только в редких случаях.

Показатель преломления зависит как от свойств среды, так и от длины волны света и увеличивается с уменьшением длины волны.

Поэтому к букве п приписывают индекс, указывающий, к какой длине волны относится показатель.

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ

Например, для стеклаТФ-1 показатель преломления в красной части спектра составляет nC=1,64210, а в фиолетовой nG’ =1,67298.

Показатели преломления некоторых прозрачных тел

    Воздух — 1 ,000292

    Вода — 1,334

    Эфир — 1 ,358

    Спирт этиловый — 1,363

    Глицерин — 1, 473

    Органическое стекло (плексиглас) — 1 , 49

    Бензол — 1,503

    (Стекло крон — 1,5163

    Пихтовый (канадский), бальзам 1,54

    Стекло тяжелый крон — 1 , 61 26

    Стекло флинт — 1,6164

    Сероуглерод — 1,629

    Стекло тяжелый флинт — 1 , 64 75

    Монобромнафталин — 1,66

    Стекло самый тяжелый флинт — 1 ,92

    Алмаз — 2,42

Неодинаковость показателя преломления для разных участков спектра является причиной хроматизма, т, е.

разложения белого света, при прохождении его через преломляющие детали — линзы, призмы и т. д.

Лабораторная работа № 41

Определение показателя преломления жидкостей с помощью рефрактометра

Цель работы: определение показателя преломления жидкостей методом полного внутреннего отражения с помощью рефрактометра ИРФ-454Б ; исследование зависимости показателя преломления раствора от его концентрации.

Описание установки

При преломлении немонохроматического света происходит его разложение на составные цвета в спектр.

Это явление обусловлено зависимостью показателя преломления вещества от частоты (длины волны) света и называется дисперсией света.

Принято характеризовать преломляющую способность среды показателем преломления на длине волны λ = 589,3 нм (среднее значение длин волн двух близких желтых линий в спектре паров натрия).

60. Какие методы определения концентрации веществ в р-ре используют в атомно-абсорбционном анализе?

Этот показатель преломления обозначается n D .

Мерой дисперсии служит средняя дисперсия, определяемая как разность (n F -n C ), где n F — показатель преломления вещества на длине волны λ = 486,1 нм (голубая линия в спектре водорода), n C – показатель преломления вещества на λ — 656,3 нм (красная линия в спектре водорода).

Преломление вещества характеризуют величиной относительной дисперсии:
В справочниках обычно приводится величина, обратная относительной дисперсии, т.

е.
,где — коэффициент дисперсии, или число Аббе.

Установка для определения показателя преломления жидкостей состоит из рефрактометра ИРФ-454Б с пределами измерения показателя; преломления n D в диапазоне от 1,2 до 1,7; исследуемой жидкости, салфетки для протирания поверхностей призм.

Рефрактометр ИРФ-454Б является контрольно-измерительным прибором, предназначенным для непосредственного измерения показателя преломления жидкостей, а также для определения средней дисперсии жидкостей в лабораторных условиях.

Принцип действия прибора ИРФ-454Б основан на явлении полного внутреннего отражения света.

Принципиальная схема прибора показана на рис. 1.

Исследуемая жидкость помещается между двумя гранями призмы 1 и 2. Призма 2 с хорошо отполированной гранью АВ является измерительной, а призма 1 с матовой гранью А 1 В 1 — осветительной. Лучи от источника света падают на грань А 1 С 1 , преломляются, падают на матовую поверхность А 1 В 1 и рассеиваются этой поверхностью.

Затем они проходят слой исследуемой жидкости и попадают на поверхность АВ призмы 2.

По закону преломления
, где
и — углы преломления лучей в жидкости и призме соответственно.

При увеличении угла падения
угол преломления также увеличивается и достигает максимального значения
, когда
, т.

е. когда луч в жидкости скользит по поверхности АВ . Следовательно,
. Таким образом, выходящие из призмы 2 лучи ограничены определенным углом
.

Лучи, идущие из жидкости в призму 2 под большими углами претерпевают полное внутреннее отражение на границе раздела АВ и не проходят через призму.

На рассматриваемом приборе исследуются жидкости, показатель преломления которых меньше показателя преломления призмы 2, следовательно, лучи всех направлений, преломившиеся на границе жидкости и стекла, войдут в призму.

Очевидно, часть призмы, соответствующая не прошедшим лучам будет затемненной. В зрительную трубу 4, расположенную на пути выходящих из призмы лучей, можно наблюдать разделение поля зрения на светлую и темную части.

Поворачивая систему призм 1-2, совмещают границу раздела светлого и темного поля с крестом нитей окуляра зрительной трубы. Система призм 1-2 связана со шкалой, которая отградуирована в значениях показателя преломления.

Шкала расположена в нижней части поля зрения трубы и при совмещении раздела поля зрения с крестом нитей даёт соответствующее значение показателя преломления жидкости .

Из-за дисперсии граница раздела поля зрения в белом свете будет окрашена. Для устранения окрашенности, а также для определения средней дисперсии исследуемого вещества служит компенсатор 3, состоящий из двух систем склеенных призм прямого зрения (призм Амичи).

Призмы можно вращать одновременно в разные стороны с помощью точного поворотного механического устройства, меняя тем самым собственную дисперсию компенсатора и устраняя окрашенность границы поля зрения, наблюдаемую через оптическую систему 4. С компенсатором связан барабан со шкалой, по которой определяют параметр дисперсии, позволяющий рассчитать среднюю дисперсию вещества.

Порядок выполнения работы

Произвести настройку прибора так, чтобы свет от источника (лампы накаливания) поступал в осветительную призму и освещал равномерно поле зрения.

2. Открыть измерительную призму.

Стеклянной палочкой нанести на её поверхность несколько капель воды и осторожно закрыть призму. Зазор между призмами должен быть равномерно заполнен тонким слоем воды (обратить на это особое внимание).

Пользуясь винтом прибора со шкалой, устранить окрашенность поля зрения и получить резкую границу света и тени. Совместить ее, с помощью другого винта, с отсчётным крестом окуляра прибора. Определить показатель преломления воды по шкале окуляра с точностью до тысячных долей.

Сравнить полученные результаты со справочными данными для воды. Если отличие измеренного от табличного показателя преломления не превышают ± 0,001, то измерение выполнено правильно.

Задание 1

1. Приготовить раствор поваренной соли (NaCl ) с концентрацией, близкой к пределу растворимости (например, С = 200 г/литр).

Измерить показатель преломления полученного раствора.

3. Разбавляя раствор в целое число раз получить зависимость показателя; преломления от концентрации раствора и заполнить табл. 1.

Таблица 1

Упражнение. Как получить только разбавлением концентрацию раствора, равную 3/4 максимальной (начальной)?

Построить график зависимости n=n(C) . Дальнейшую обработку экспериментальных данных провести по указанию преподавателя.

Обработка экспериментальных данных

а) Графический метод

Из графика определить угловой коэффициент В , который при условиях эксперимента будет характеризовать растворенное вещество и растворитель.

2. Определить с помощью графика концентрацию раствора NaCl , данного лаборантом.

б) Аналитический метод

Методом наименьших квадратов вычислить А , В и S B .

По найденным значениям А и В определить среднее значение
концентрации раствора NaCl , данного лаборантом

Контрольные вопросы

Дисперсия света. Чем отличается нормальная дисперсия от аномальной?

2. Что такое явление полного внутреннего отражения?

3. Почему на данной установке нельзя измерить показатель преломления жидкости больший, чем показатель преломления призмы?

4. Зачем грань призмы А 1 В 1 делают матовой?

Деградации, Индекс

Психологическая энциклопедия

Способ оценки степени деградации психических! функций, измеряемых тестом Векслера-Белвью. Индекс основывается на наблюдении того, что уровень развития некоторых способностей, измеряемых тестом, с возрастом снижается, а других – нет.

Индекс

Психологическая энциклопедия

— указатель, реестр имен, названий и пр. В психологии — цифровой показатель для количественной оценки, характеризации явлений.

От чего зависит показатель преломления вещества?

Индекс

Психологическая энциклопедия

1. Наиболее общее значение: что-либо, используемое для того, чтобы пометить, идентифицировать или направить; индикация, надписи, знаки или символы. 2. Формула или номер, часто выражаемые как коэффициент, показывающий некоторое отношение между значениями или измерениями или между…

Общительности, Индекс

Психологическая энциклопедия

Характеристика, выражающая общительностьчеловека. Социограмма, например, дает, помимо прочих измерений, оценку общительности разных членов группы.

Отбора, Индекс

Психологическая энциклопедия

Формула для оценки мощности определенного теста или пункта теста в различении индивидов друг от друга.

Надежности, Индекс

Психологическая энциклопедия

Статистика, обеспечивающая оценку корреляции между актуальными значениями, полученными из теста, и теоретически верными значениями.

Этот индекс дается как значение r, где r – вычисляемый коэффициент надежности.

Прогнозирования Эффективности, Индекс

Психологическая энциклопедия

Измерение степени, в которой можно использовать знание об одной переменной для того, чтобы делать предсказания относительно другой переменной, при условии, что корреляция этих переменных известна. Обычно в символической форме это выражается как Е, индекс представляется как 1 -((…

Слова, Индекс

Психологическая энциклопедия

Общий термин для обозначения любой систематической частоты появления слов в письменной и/или устной речи.

Часто такие индексы ограничены специфическими лингвистическими областями, например, учебники для первых классов, родительско-детские взаимодействия. Однако известны оценки…

Строения Тела, Индекс

Психологическая энциклопедия

Предложенное Айзенком измерение телосложения, основанное на отношении роста к окружности груди.

Те, чьи показатели были в «нормальном» диапазоне, назывались мезоморфами, в пределах стандартного отклонения или выше среднего – лептоморфами и в пределах стандартного отклонения или…

К ЛЕКЦИИ №24

«ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ АНАЛИЗА»

РЕФРАКТОМЕТРИЯ.

Литература:

1. В.Д. Пономарёв «Аналитическая химия» 1983год 246-251

2. А.А. Ищенко «Аналитическая химия» 2004 год стр 181-184

РЕФРАКТОМЕТРИЯ.

Рефрактометрия является одним их самых простых физических методов анализа с затратой минимального количества анализируемого вещества и проводится за очень короткое время.

Рефрактометрия — метод, основанный на явлении преломления или рефракции т.е.

изменении направления распространения света при переходе из одной среды в другую.

Преломление, так же как и поглощение света, является следствием взаимодействия его со средой.

Слово рефрактометрия означает измерение преломления света, которое оценивается по величине показателя преломления.

Величина показателя преломления n зависит

1)от состава веществ и систем,

2) от того, в какой концентрации и какие молекулы встречает световой луч на своем пути, т. к.

под действием света молекулы разных веществ поляризуются по-разному. Именно на этой зависимости и основан рефрактометрический метод.

Метод этот обладает целым рядом преимуществ, в результате чего он нашел широкое применение как в химических исследованиях, так и при контроле технологических процессов.

1)Измерение показатели преломления являются весьма простым процессом, который осуществляется точно и при минимальных затратах времени и количества вещества.

2) Обычно рефрактометры обеспечивают точность до 10% при определении показателя преломления света и содержания анализируемого вещества

Метод рефрактометрии применяют для контроля подлинности и чистоты, для идентификации индивидуальных веществ, для определения строения органических и неорганических соединений при изучении растворов.

Рефрактометрия находит применение для определения состава двухкомпонентных растворов и для тройных систем.

Физические основы метода

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ.

Отклонение светового луча от первоначального направления при переходе его из одной среды в другую тем больше, чем больше разница в скоростях распространения света в двух

данных средах.

Рассмотрим преломление светового луча на границе каких-либо двух прозрачных сред I и II(См.

Рис.). Условимся, что среда II обладает большей преломляющей способностью и, следовательно, n1 и n2 — показывает преломление соответствующих сред. Если среда I -это не вакуум и не воздух, то отношение sin угла падения светового луча к sin угла преломления даст величину относительного показателя преломления n отн. Величина n отн.

Что такое показатель преломления стекла? И когда его необходимо знать?

может быть так же определена как отношение показателей преломления рассматриваемых сред.

nотн. = —— = —

Величина показателя преломления зависит от

1) природы веществ

Природу вещества в данном случае определяет степень деформируемости его молекул под действием света — степень поляризуемости.

Чем интенсивней поляризуемость, тем сильнее преломление света.

2)длины волны падающего света

Измерение показателя преломления проводится при длине волны света 589,3 нм (линия D спектра натрия).

Зависимость показателя преломления от длины световой волны называется дисперсией.

Чем меньше длина волны, тем значительнее преломление . Поэтому, лучи разных длин волн преломляются по-разному.

3)температуры , при которой проводится измерение. Обязательным условием определения показателя преломления является соблюдение температурного режима. Обычно определение выполняется при 20±0,30С.

При повышении температуры величина показателя преломления уменьшается, при понижении — увеличивается .

Поправку на влияние температуры рассчитывают по следующей формуле:

nt=n20+ (20-t) ·0,0002, где

nt – показатель преломления при данной температуре,

n20-показатель преломления при 200С

Влияние температуры на значения показателей преломления газов и жидких тел связано с величинами их коэффициентов объемного расширения.

Объем всех газов и жидких тел при нагревании увеличивается, плотность уменьшается и,следовательно, уменьшается показатель

Показатель преломления, измеренный при 200С и длине волны света 589,3 нм, обозначается индексом nD20

Зависимость показателя преломления гомогенной двухкомпонентной системы от ее состояния устанавливается экспериментально, путем определения показателя преломления для ряда стандартных систем(например,растворов), содержание компонентов в которых известно.

4)концентрации вещества в растворе.

Для многих водных растворов веществ показатели преломления при разных концентрациях и температурах надежно измерены, и в этих случаях можно пользоваться справочными рефрактометрическими таблицами .

Практика показывает, что при содержании растворенного вещества, не превышающем 10-20%, наряду с графическим методом в очень многих случаях можно пользоваться линейным уравнением типа:

n=nо+FC,

n- показатель преломления раствора,

— показатель преломления чистого растворителя,

C — концентрация растворенного вещества,%

F -эмпирический коэффициент, величина которого найдена

путем определения коэффициентов преломления растворов известной концентрации.

РЕФРАКТОМЕТРЫ.

Рефрактометрами называют приборы, служащие для измерения величины показателя преломления.

Существует 2 вида этих приборов: рефрактометр типа Аббе и типа Пульфриха. И в тех и в др. измерения основаны на определении величины предельного угла преломления. На практике применяются рефрактометры различных систем: лабораторный-РЛ, универсальный РЛУ и др.

Показатель преломления дистиллированной воды n0=1,33299, практически же этот показатель принимает в качестве отсчетного как n0=1,333.

Принцип работы на рефрактометрах основан на определении показателя преломления методом предельного угла (угол полного отражения света).

Ручной рефрактометр

Рефрактометр Аббе

Процессы, которые связаны со светом, являются важной составляющей физики и окружают нас в нашей обыденной жизни повсеместно. Самые важные в данной ситуации являются законы отражения и преломления света, на которых зиждется современная оптика. Преломление света является важной составляющей частью современной науки.

Эффект искажения

Эта статья расскажет вам, что собой представляет явление преломления света, а также как выглядит закон преломления и что из него вытекает.

Основы физического явления

При падении луча на поверхность, которая разделяется двумя прозрачными веществами, имеющими разную оптическую плотность (к примеру, разные стекла или в воде), часть лучей будет отражена, а часть – проникнет во вторую структуру (например, пойдет распространяться в воде или стекле). При переходе из одной среды в другую для луча характерно изменение своего направления. Это и есть явление преломления света.
Особенно хорошо отражение и преломление света видно в воде.

Эффект искажения в воде

Смотря на вещи, находящиеся в воде, они кажутся искаженными. Особенно это сильно заметно на границе между воздухом и водой. Визуально кажется, что подводные предметы слегка отклонены. В описываемом физическом явлении как раз и кроется причина того, что в воде все объекты кажутся искаженными. При попадании лучей на стекло, данный эффект менее заметен.
Преломление света представляет собой физическое явление, которое характеризуется изменением направления движения солнечного луча в момент перемещения из одной среды (структуры) в другую.
Для улучшения понимания данного процесса, рассмотрим пример попадания луча из воздуха в воду (аналогично для стекла). При проведении перпендикуляра вдоль границы раздела можно измерить угол преломления и возвращения светового луча. Данный показатель (угол преломления) будет изменяться при проникновении потока в воду (внутрь стекла).
Обратите внимание! Под данным параметром понимается угол, который образует перпендикуляр, проведенный к разделу двух веществ при проникновении луча из первой структуры во вторую.

Прохождение луча

Этот же показатель характерен и для других сред. Установлено, что данный показатель зависит от плотности вещества. Если падение луча происходит из менее плотной в более плотную структуру, то угол создаваемого искажения будет больше. А если наоборот – то меньше.
При этом изменение наклона падения также скажется и на данном показателе. Но отношение между ними не остается постоянным. В то же время, отношение их синусов останется постоянной величиной, которую отображает следующая формула: sinα / sinγ = n, где:

  • n – постоянная величина, которая описана для каждого конкретного вещества (воздуха, стекла, воды и т.д.). Поэтому, какова будет данная величина можно определить по специальным таблицам;
  • α – угол падения;
  • γ – угол преломления.

Для определения этого физического явления и был создан закон преломления.

Физический закон

Закон преломления световых потоков позволяет определить характеристики прозрачных веществ. Сам закон состоит из двух положений:

  • первая часть. Луч (падающий, измененный) и перпендикуляр, который был восстановлен в точке падения на границе, например, воздуха и воды (стекла и т.д.), будут располагаться в одной плоскости;
  • вторая часть. Показатель соотношения синуса угла падения к синусу этого же угла, образовавшегося при переходе границы, будет величиной постоянной.

Описание закона

При этом в момент выхода луча из второй структуры в первую (например, при прохождении светового потока из воздуха, через стекло и обратно в воздух), также будет возникать эффект искажения.

Важный параметр для разных объектов

Основной показатель в данной ситуации — это соотношение синуса угла падения к аналогичному параметру, но для искажения. Как следует из закона, описанного выше, данный показатель являет собой постоянную величину.
При этом при изменении значения наклона падения, такая же ситуация будет характерна и для аналогичного показателя. Данный параметр имеет большое значение, поскольку является неотъемлемой характеристикой прозрачных веществ.

Показатели для разных объектов

Благодаря этому параметру можно довольно эффективно различать виды стекол, а также разнообразные драгоценные камни. Также он важен для определения скорости перемещения света в различных средах.

Обратите внимание! Наивысшая скорость светового потока – в вакууме.

При переходе из одного вещества в другие, его скорость будет уменьшаться. К примеру, у алмаза, который обладает самым большим показателем преломляемости, скорость распространения фотонов будет в 2,42 раза выше, чем у воздуха. В воде же они будут распространяться медленнее в 1,33 раза. Для разных видов стекол данный параметр колеблется в диапазоне от 1,4 до 2,2.

Обратите внимание! Некоторые стекла имеют показатель преломляемости 2,2, что очень близко к алмазу (2,4). Поэтому не всегда получится отличить стекляшку от реального алмаза.

Оптическая плотность веществ

Свет может проникать через разные вещества, которые характеризуются различными показателями оптической плотности. Как мы уже говорили ранее, используя данный закон можно определить характеристику плотности среды (структуры). Чем более плотной она будет, тем с меньшей скоростью в ней будет распространяться свет. Например, стекло или вода будут более оптически плотными, чем воздух.
Кроме того, что данный параметр является постоянной величиной, он еще и отражает отношение скорости света в двух веществах. Физический смысл можно отобразить в виде следующей формулы:

Данный показатель говорит, каким образом изменяется скорость распространения фотонов при переходе из одного вещества в другое.

Еще один важный показатель

При перемещении светового потока через прозрачные объекты возможна его поляризация. Она наблюдается при прохождении светового потока от диэлектрических изотропных сред. Поляризация возникает при прохождении фотонов через стекло.

Эффект поляризации

Частичная поляризация наблюдается, когда угол падения светового потока на границе двух диэлектриков будет отличаться от нуля. Степень поляризации зависит от того, каковы были углы падения (закон Брюстера).

Полноценное внутреннее отражение

Завершая наш небольшой экскурс, еще необходимо рассмотреть такой эффект, как полноценное внутреннее отражение.

Явление полноценного отображения

Для появления данного эффекта необходимо увеличение угла падения светового потока в момент его перехода из более плотного в менее плотную среду в границе раздела между веществами. В ситуации, когда данный параметр будет превосходить определенное предельное значение, тогда фотоны, падающие на границу этого раздела будут полностью отражаться. Собственно это и будет наше искомое явление. Без него невозможно было сделать волоконную оптику.

Заключение

Практическое применение особенностей поведения светового потока дали очень многое, создав разнообразные технические приспособления для улучшения нашей жизни. При этом свет открыл перед человечеством далеко не все свои возможности и его практический потенциал еще полностью не реализован.


Как сделать бумажный светильник своими руками
Как проверить работоспособность светодиодной ленты

Эта статья раскрывает сущность такого понятия оптики, как показатель преломления. Приводятся формулы получения этой величины, дается краткий обзор применения явления преломления электромагнитной волны.

Способность видеть и показатель преломления

На заре зарождения цивилизации люди задавали вопросом: как видит глаз? Высказывались предположения, что человек испускает лучи, которые ощупывают окружающие предметы, или, наоборот, все вещи испускают такие лучи. Ответ на этот вопрос был дан в семнадцатом веке. Он содержится в оптике и связан с тем, что такое показатель преломления. Отражаясь от различных непрозрачных поверхностей и преломляясь на границе с прозрачными, свет дает человеку возможность видеть.

Свет и показатель преломления

Наша планета окутана светом Солнца. И именно с волновой природой фотонов связано такое понятие, как абсолютный показатель преломления. Распространяясь в вакууме, фотон не встречает препятствий. На планете свет встречает множество разных более плотных сред: атмосфера (смесь газов), вода, кристаллы. Будучи электромагнитной волной, фотоны света имеют в вакууме одну фазовую скорость (обозначается c ), а в среде — другую (обозначается v ). Соотношение первой и второй и является тем, что называют абсолютный показатель преломления. Формула выглядит так: n = c / v.

Фазовая скорость

Стоит дать определение фазовой скорости электромагнитной среды. Иначе понять, что такое показатель преломления n , нельзя. Фотон света — волна. Значит, его можно представить как пакет энергии, который колеблется (представьте отрезок синусоиды). Фаза — это тот отрезок синусоиды, который проходит волна в данный момент времени (напомним, что это важно для понимания такой величины, как показатель преломления).

Например, фазой может быть максимум синусоиды или какой-то отрезок ее склона. Фазовая скорость волны — это скорость, с которой движется конкретно эта фаза. Как поясняет определение показателя преломления, для вакуума и для среды эти величины различаются. Мало того, каждая среда обладает своим значением этой величины. Любое прозрачное соединение, каким бы ни был его состав, имеет показатель преломления, отличный от всех прочих веществ.

Абсолютный и относительный показатель преломления

Выше уже было показано, что абсолютная величина отсчитывается относительно вакуума. Однако с этим на нашей планете туго: свет чаще попадает на границу воздуха и воды или кварца и шпинели. Для каждой из этих сред, как уже было сказано выше, показатель преломления свой. В воздухе фотон света идет вдоль одного направления и имеет одну фазовую скорость (v 1), но, попадая в воду, меняет направление распространения и фазовую скорость (v 2). Однако оба эти направления лежат в одной плоскости. Это очень важно для понимания того, как формируется изображение окружающего мира на сетчатке глаза или на матрице фотоаппарата. Соотношение двух абсолютных величин дает относительный показатель преломления. Формула выглядит так: n 12 = v 1 / v 2 .

Но как же быть, если свет, наоборот, выходит из воды и попадает в воздух? Тогда эта величина будет определяться формулой n 21 = v 2 / v 1 . При перемножении относительных показателей преломления получаем n 21 * n 12 = (v 2 * v 1) / (v 1 * v 2) = 1. Это соотношение справедливо для любой пары сред. Относительный показатель преломления можно найти из синусов углов падения и преломления n 12 = sin Ɵ 1 / sin Ɵ 2 . Не стоит забывать, что углы отсчитывают от нормали к поверхности. Под нормалью подразумевается линия, перпендикулярная поверхности. То есть если в задаче дан угол α падения относительно самой поверхности, то надо считать синус от (90 — α).

Красота показателя преломления и его применение

В спокойный солнечный день на дне озера играют блики. Темно-синий лед покрывает скалу. На руке женщины бриллиант рассыпает тысячи искр. Эти явления — следствие того, что все границы прозрачных сред имеют относительный показатель преломления. Кроме эстетического наслаждения, это явление можно использовать и для практического применения.

Вот примеры:

  • Линза из стекла собирает пучок солнечного света и поджигает траву.
  • Лазерный луч фокусируется на больном органе и отрезает ненужную ткань.
  • Солнечный свет преломляется на древнем витраже, создавая особую атмосферу.
  • Микроскоп увеличивает изображение очень маленьких деталей
  • Линзы спектрофотометра собирают свет лазера, отраженный от поверхности изучаемого вещества. Таким образом, можно понять структуру, а потом и свойства новых материалов.
  • Существует даже проект фотонного компьютера, где передавать информацию будут не электроны, как сейчас, а фотоны. Для такого устройства однозначно потребуются преломляющие элементы.

Длина волны

Однако Солнце снабжает нас фотонами не только видимого спектра. Инфракрасные, ультрафиолетовые, рентгеновские диапазоны не воспринимаются человеческим зрением, но влияют на нашу жизнь. ИК-лучи согревают нас, УФ-фотоны ионизируют верхние слои атмосферы и дают возможность растениям с помощью фотосинтеза вырабатывать кислород.

И чему показатель преломления равен, зависит не только от веществ, между которыми пролегает граница, но и длине волны падающего излучения. О какой именно величине идет речь, обычно понятно из контекста. То есть если книга рассматривает рентген и его влияние на человека, то и n там определяется именно для этого диапазона. Но обычно подразумевается видимый спектр электромагнитных волн, если не указано нечто иное.

Показатель преломления и отражение

Как стало ясно из написанного выше, речь идет о прозрачных средах. В качестве примеров мы приводили воздух, воду, алмаз. Но как быть с деревом, гранитом, пластиком? Существует ли для них такое понятие, как показатель преломления? Ответ сложен, но в целом — да.

Прежде всего, следует учитывать, с каким именно светом мы имеем дело. Те среды, которые непрозрачны для видимых фотонов, прорезаются насквозь рентгеновским или гамма-излучением. То есть если бы мы все были суперменами, то весь мир вокруг был бы для нас прозрачен, но в разной степени. Например, стены из бетона были бы не плотнее желе, а металлическая арматура была бы похожа на кусочки более плотных фруктов.

Для других элементарных частиц, мюонов, наша планета вообще прозрачна насквозь. В свое время ученым доставило немало хлопот доказательство самого факта их существования. Мюоны миллионами пронзают нас каждую секунду, но вероятность столкновения хоть одной частицы с материей очень мала, и зафиксировать это очень сложно. Кстати, в скором времени Байкал станет местом «ловли» мюонов. Его глубокая и прозрачная вода подходит для этого идеально — особенно зимой. Главное, чтобы датчики не замерзли. Таким образом, показатель преломления бетона, например, для рентгеновских фотонов имеет смысл. Мало того, облучение вещества рентгеном — это один из наиболее точных и важных способов исследования строения кристаллов.

Также стоит помнить, что в математическом смысле непрозрачные для данного диапазона вещества обладают мнимым показателем преломления. И наконец, надо понимать, что температура вещества тоже может влиять на его прозрачность.

Как найти коэффициент преломления. Что собой представляет показатель преломления стекла и как его определить с помощью формулы

Урок 25/III-1 Распространение света в различных средах. Преломление света на границе раздела двух сред.

    Изучение нового материала.

До сих пор мы рассматривали распространение света в одной среде, как обычно – в воздухе. Свет может распространяться в различных средах: переходить из одной среды в другую; в точках падения лучи не только отражаются от поверхности, но и частично проходят через нее. Такие переходы вызывают немало красивых и интересных явлений.

Изменение направления распространение света, проходящего через границу двух сред, называют преломлением света.

Частьсветового луча, падающего на границу раздела двух прозрачных сред, отражается, а часть переходит в другую среду. При этом направление светового луча, который перешел в другую среду, изменяется. Поэтому явление называется преломлением, а луч – преломленным.

1 – падающий луч

2 – отраженный луч

3 – преломленный луч α β

ОО 1 – граница раздела двух сред

MN — перпендикуляр О О 1

Угол, образованный лучом и перпендикуляром к границе раздела двух сред, опущенным в точку падения луча, называется углом преломления γ (гамма).

Свет в вакууме распространяется со скоростью 300000 км/с. В любой среде скорость света всегда меньше, чем в вакууме. Поэтому при переходе света из одной среды в другую, его скорость уменьшается и это является причиной преломления света. Чем меньше скорость распространения света в данной среде, тем большей оптической плотностью обладает данная среда. Так, например, воздух имеет больше оптическую плотность, чем вакуум, потому что в воздухе скорость света несколько меньше, чем в вакууме. Оптическая плотность воды больше, чем оптическая плотность воздуха, так как скорость света в воздухе больше, чем в воде.

Чем больше отличаются оптические плотности двух сред, тем больше преломляется свет на границе их раздела. Чем больше изменяется скорость света на границе раздела двух сред, тем сильнее оно преломляется.

Для каждого прозрачного вещества существует такая важная физическая характеристика, как показатель преломления света n. Он показывает, во сколько раз скорость света в данном веществе, меньше, чем в вакууме.

Вещество

Вещество

Вещество

Каменная соль

Скипидар

Кедровое масло

Спирт этиловый

Глицерин

Плексиглас

Стекло (легкое)

Сероуглерод

Соотношение значений угла падения и угла преломления зависит от оптической плотности каждой из среды. Если луч света переходит из среды с меньшей оптической плотностью в среду с большей оптической плотностью, то угол преломления будет меньшим, чем угол падения. Если луч света переходит из среды с большей оптической плотностью, то угол преломления будет меньшим, чем угол падения. Если луч света переходит из среды с большей оптической плотностью в среду с меньшей оптической плотностью, то угол преломления больше, чем угол падения.

То есть, если n 1 γ; если n 1 >n 2 , то α

Закон преломления света :

    Луч падающий, луч преломленный и перпендикуляр к границе раздела двух сред в точке падения луча, лежат в одной плоскости.

    Соотношения угла падения и угла преломления определяются формулой.

где — синус угла падения,- синус кута преломления.

Градусы

Градусы

Градусы

Закон преломления света впервые сформулировал голландский астроном и математик В. Снелиус около 1626 г, профессор Лейденского университета (1613 г).

Для XVI столетия оптика была ультрасовременной наукой.Из стеклянного шара, наполненного водой, которым пользовались как линзой, возникло увеличительное стекло. А из него изобрели подзорную трубу и микроскоп. В то время Нидерландам нужны были подзорные трубы для рассматривания берега и своевременно убежать от врагов. Именно оптика обеспечила успех и надежность навигации. Поэтому в Нидерландах очень много ученых интересовались именно оптикой. Голландец Скель Ван Ройен (Снелиус) наблюдад, как тонкий луч света отражался в зеркале. Он измерял угол падения и угол отражения и установил: угол отражения равен углу падения. Ему же принадлежат законы отражения света. Он вывел закон преломления света.

Рассмотрим закон преломления света .

В ней — относительный показатель преломления второй среды относительно первой, в случае, когда второе имеет большую оптическую плотность. Если свет преломляется и проходит с среду с меньшей оптической плотностью, тогда α

Если первой средой является вакуум, то n 1 =1 то .

Данный показатель называют абсолютным показателем преломления второй среды:

где — скорость света в вакууме, скорость света в данной среде.

Следствием преломления света в атмосфере Земли есть тот факт, что мы видим Солнце и звезды немного выше их реального положения. Преломлением света можно объяснить возникновение миражей, радуги… явление преломления света есть основой принципа работы численных оптических устройств: микроскопа, телескопа, фотоаппарата.

Преломления называют некое отвлеченное число, которое характеризует преломляющую способность какой-либо прозрачной среды. Обозначать ее принято n. Различают абсолютный показатель преломления и коэффициент относительный.

Первый рассчитывается по одной из двух формул:

n = sin α / sin β = const (где sin α — синус угла падения, а sin β — синус луча света, входящего в рассматриваемую среду из пустоты)

n = c / υ λ (где с — скорость света в пустоте, υ λ — скорость света в исследуемой среде).

Здесь расчет показывает, во сколько раз свет изменяет скорость своего распространения в момент перехода из вакуума в прозрачную среду. Таким образом определяется показатель преломления (абсолютный). Для того чтобы узнать относительный, используют формулу:

То есть при этом рассматриваются абсолютные показатели преломления веществ разной плотности, например воздуха и стекла.

Если говорить в общем, то абсолютные коэффициенты любых тел, будь то газообразных, жидких или твердых, всегда больше 1. В основном их значения колеблются от 1 до 2. Выше 2 эта величина может быть только в исключительных случаях. Значение данного параметра для некоторых сред:


Эта величина в применении к самому твердому природному веществу на планете, алмазу, составляет 2,42. Очень часто при проведении научных изысканий и т. д. требуется знать показатель преломления воды. Этот параметр составляет 1,334.

Поскольку длина волны — показатель, разумеется, непостоянный, к букве n приписывается индекс. Его значение и помогает понять, к какой волне спектра данный коэффициент относится. При рассмотрении одного и того же вещества, но с увеличением длины световой волны, показатель преломления будет уменьшаться. Этим обстоятельством и вызвано разложение света на спектр при прохождении через линзу, призму и т. д.

По величине коэффициента преломления можно определить, к примеру, сколько одного вещества растворено в другом. Это бывает полезным, допустим, в пивоварении или когда необходимо узнать концентрацию сахара, фруктов или ягод в соке. Данный показатель важен и при определении качества нефтепродуктов, и в ювелирном деле, когда нужно доказать подлинность камня и т. д.

Без использования какого-либо вещества шкала, видимая в окуляре прибора, будет полностью окрашена в голубой цвет. Если капнуть на призму обычной дистиллированной воды, при правильной калибровке инструмента граница синего и белого цветов будет проходить строго по нулевой отметке. При исследовании другого вещества она сместится по шкале согласно тому, какой показатель преломления ему свойственен.

Лабораторная работа

Преломление света. Измерение показателя преломления жидкости

с помощью рефрактометра

Цель работы : углубление представлений о явлении преломления света; изучение методики измерения показателя преломления жидких сред; изучение принципа работы с рефрактометром.

Оборудование : рефрактометр, растворы поваренной соли, пипетка, мягкая ткань для протирания оптических деталей приборов.

Теория

Законы отражения и преломления света. Показатель преломления.

На границе раздела сред свет меняет направление своего распространения. Часть световой энергии возвращается в первую среду, т.е. происходит отражение света. Если вторая среда прозрачна, то часть света при определенных условиях проходит через границу раздела сред, меняя при этом, как правило, направление распространения. Это явление называется преломлением света (рис. 1).

Рис. 1. Отражение и преломление света на плоской границе раздела двух сред.

Направление отраженного и преломленного лучей при прохождении света через плоскую границу раздела двух прозрачных сред определяются законами отражения и преломления света.

Закон отражения света. Отраженный луч лежит в одной плоскости с падающим лучом и нормалью, восстановленной к плоскости раздела сред в точке падения. Угол падения равен углу отражения
.

Закон преломления света. Преломленный луч лежит в одной плоскости с падающим лучом и нормалью, восстановленной к плоскости раздела сред в точке падения. Отношение синуса угла паденияα к синусу угла преломленияβ есть величина постоянная для данных двух сред, называемая относительным показателем преломления второй среды по отношению к первой:

Относительный показатель преломления двух сред равен отношению скорости распространения света в первой средеv 1 к скорости света во второй средеv 2:

Если свет идет из вакуума в среду, то показатель преломления среды относительно вакуума называется абсолютным показателем преломления этой среды и равен отношению скорости света в вакууме с к скорости света в данной средеv:

Абсолютные показатели преломления всегда больше единицы; для воздуха n принят за единицу.

Относительный показатель преломления двух сред можно выразить через их абсолютные показатели n 1 иn 2 :

Определение показателя преломления жидкости

Для быстрого и удобного определения показателя преломления жидкостей существует специальные оптические приборы – рефрактометры, основной частью которых являются две призмы (рис. 2): вспомогательная Пр. 1 и измерительнаяПр.2. В зазор между призмами наливается исследуемая жидкость.

При измерениях показателей могут быть использованы два метода: метод скользящего луча (для прозрачных жидкостей) и метод полного внутреннего отражения (для темных, мутных и окрашенные растворов). В данной работе используется первый из них.

В методе скользящего луча свет от внешнего источника проходит сквозь грань призмы Пр.1, рассеивается на ее матовой поверхностиАС и далее через слой исследуемой жидкости проникает в призмуПр.2. Матовая поверхность становится источником лучей всех направлений, поэтому она может наблюдаться сквозь граньЕ F призмыПр.2. Однако граньАС можно наблюдать сквозьЕ F только под углом, большим некоторого предельного минимального углаi . Величина этого угла однозначно связана с показателем преломления жидкости, находящейся между призмами, что и случит основной идеей конструкции рефрактометра.

Рассмотрим прохождение света через грань ЕF нижней измерительной призмыПр.2. Как видно из рис. 2, применяя дважды закон преломления света, можно получить два соотношения:

(1)

(2)

Решая эту систему уравнений, нетрудно прийти к выводу, что показатель преломления жидкости

(3)

зависит от четырех величин: Q , r , r 1 и i . Однако не все они независимы. Так, например,

r + s = R , (4)

где R преломляющий угол призмы Пр.2 . Кроме того, задав углу Q максимальное значение 90°, из уравнения (1) получим:

(5)

Но максимальному значению угла r , как это видно из рис. 2 и соотношений (3) и (4), соответствуют минимальные значения углов i и r 1 , т.е. i min и r min .

Таким образом, показатель преломления жидкости для случая «скользящих» лучей связан только с углом i . При этом существует минимальное значение угла i , когда грань АС еще наблюдается, т. е. в поле зрения она кажется зеркально белой. Для меньших углов наблюдения грань не видна, и в поле зрения это место кажется черным. Поскольку зрительная труба прибора захватывает сравнительно широкую угловую зону, то в поле зрения одновременно наблюдаются светлый и черный участки, граница между которыми соответствует минимальному углу наблюдения и однозначно связана с показателем преломления жидкости. Используя окончательную расчетную формулу:

(ее вывод опущен) и ряд жидкостей с известными показателями преломления, можно проградуировать прибор, т. е. установить однозначное соответствие между показателями преломления жидкостей и углами i min . Все приведенные формулы выведены для лучей одной какой-либо длины волны.

Свет различных длин волн будет преломляться с учетом дисперсии призмы. Таким образом, при освещении призмы белым светом граница раздела будет размыта и окрашена в различные цвета вследствие дисперсии. Поэтому в каждом рефрактометре есть компенсатор, который позволяет устранить результат дисперсии. Он может состоятьиз одной или двух призм прямого зрения — призм Амичи. Каждая призма Амичи состоит из трех стеклянных призм с различными показателями преломления и различной дисперсией, например, крайние призмы изготовлены из кронгласа, а средняя — из флинтгласа (кронглас и флинтглас — сорта стекол). Поворотом призмы компенсатора с помощью специального устройства добиваются резкого без окраски изображения границы раздела, положение которой соответствует значению показателя преломления для желтой линии натрияλ =5893 Å (призмы рассчитаны так, чтобы лучи с длиной волны 5893 Å не испытывали вних отклонения).

Лучи, прошедшие компенсатор, попадают в объектив зрительной трубы, далее через обращающую призму проходят через окуляр зрительной трубы в глаз наблюдателя. Схематический ход лучей показан на рис. 3.

Шкала рефрактометра отградуирована в значениях показателя преломления и концентрации раствора сахарозы в воде и расположена в фокальной плоскости окуляра.

Экспериментальная часть

Задание 1. Проверка рефрактометра.

Направьте свет с помощью зеркала на вспомогательную призму рефрактометра. Подняв вспомогательную призму, пипеткой нанесите несколько капель дистиллированной воды на измерительную призму. Опустив вспомогательную призму, добейтесь наилучшей осве­щенности поля зрения и установите окуляр на отчетливую видимость перекрестия и шкалы показателей преломления. Поворачивая камеру измерительной призмы, получите в поле зрения границу света и тени. Вращая головку компенсатора, добейтесь устранения окраски границы света и тени. Совместите границу света и тени с точкой перекрестия и измерьте показатель преломления воды n изм . Если рефрактометр исправен, то для дистиллированной воды должно получиться значениеn 0 = 1,333, если показания отличаются от этого значения, нужно определить поправку Δn = n изм 1,333, которую затем следует учитывать при дальнейшей работе с рефрактометром. Поправки внесите в таблицу 1.

Таблица 1.

n 0

n изм

Δ n

Н 2 О

Задание 2. Определение показателя преломления жидкости.

    Определите показатели преломления растворов известных концентраций с учетом найденной поправки.

Таблица 2.

С, об. %

n изм

n ист

    Постройте график зависимости показателя преломления растворов поваренной соли от концентрации по полученным результатам. Сделайте вывод о ходе зависимости n от С; сделайте выводы о точности измерений на рефрактометре.

    Возьмите раствор соли неизвестной концентрации С x , определите его показатель преломления и по графику найдите концентрацию раствора.

    Уберите рабочее место, осторожно протрите призмы рефрактометров влажной чистой тряпочкой.

Контрольные вопросы

    Отражение и преломление света.

    Абсолютный и относительный показатели преломления среды.

    Принцип работы рефрактометра. Метод скользящего луча.

    Схематический ход лучей в призме. Для чего необходимы призмы компенсатора?

Распространение, отражение и преломление света

Природа света – электромагнитная. Одним из доказательств этого является совпадение величин скоростей электромагнитных волн и света в вакууме.

В однородной среде свет распространяется прямолинейно. Это утверждение называется законом прямолинейного распространения света. Опытным доказательством этого закона служат резкие тени, даваемые точечными источниками света.

Геометрическую линию, указывающую направление распространения света, называют световым лучом. В изотропной среде световые лучи направлены перпендикулярно волновому фронту.

Геометрическое место точек среды, колеблющихся в одинаковой фазе, называют волновой поверхностью, а множество точек, до которых дошло колебание к данному моменту времени, – фронтом волны. В зависимости от вида фронта волны различают плоские и сферические волны.

Для объяснения процесса распространения света используют общий принцип волновой теории о перемещении фронта волны в пространстве, предложенный голландским физиком Х.Гюйгенсом. Согласно принципу Гюйгенса каждая точка среды, до которой доходит световое возбуждение, является центром сферических вторичных волн, распространяющихся также со скоростью света. Поверхность, огибающая фронты этих вторичных волн, дает положение фронта действительно распространяющейся волны в этот момент времени.

Необходимо различать световые пучки и световые лучи. Световой пучок – это часть световой волны, переносящей световую энергию в заданном направлении. При замене светового пучка описывающим его световым лучом последний нужно брать совпадающим с осью достаточно узкого, но имеющего при этом конечную ширину (размеры поперечного сечения значительно больше длины волны), светового пучка.

Различают расходящиеся, сходящиеся и квазипараллельные световые пучки. Часто употребляют термины пучок световых лучей или просто световые лучи, понимая под этим совокупность световых лучей, описывающих реальный световой пучок.

Скорость света в вакууме c = 3 108 м/с является универсальной константой и не зависит от частоты. Впервые экспериментально скорость света была определена астрономическим методом датским ученым О.Рёмером. Более точно скорость света измерил А.Майкельсон.

В веществе скорость света меньше, чем в вакууме. Отношение скорости света в вакууме к его скорости в данной среде называют абсолютным показателем преломления среды:

где с – скорость света в вакууме, v – скорость света в данной среде. Абсолютные показатели преломления всех веществ больше единицы.

При распространении света в среде он поглощается и рассеивается, а на границе раздела сред – отражается и преломляется.

Закон отражения света: луч падающий, луч отраженный и перпендикуляр к границе раздела двух сред, восставленный в точке падения луча, лежат в одной плоскости; угол отражения g равен углу падения a (рис. 1). Этот закон совпадает с законом отражения для волн любой природы и может быть получен как следствие принципа Гюйгенса.

Закон преломления света: падающий луч, преломленный луч и перпендикуляр к границе раздела двух сред, восставленный в точке падения луча, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления для данной частоты света есть величина постоянная, называемая относительным показателем преломления второй среды относительно первой:

Экспериментально установленный закон преломления света объясняется на основании принципа Гюйгенса. Согласно волновым представлениям преломление является следствием изменения скорости распространения волн при переходе из одной среды в другую, а физический смысл относительного показателя преломления – это отношение скорости распространения волн в первой среде v1 к скорости их распространения во второй среде

Для сред с абсолютными показателями преломления n1 и n2 относительный показатель преломления второй среды относительно первой равен отношению абсолютного показателя преломления второй среды к абсолютному показателю преломления первой среды:

Та среда, которая обладает большим показателем преломления, называется оптически более плотной, скорость распространения света в ней меньше. Если свет переходит из оптически более плотной среды в оптически менее плотную, то при некотором угле падения a0 угол преломления должен стать равным p/2. Интенсивность преломленного луча в этом случае становится равной нулю. Свет, падающий на границу раздела двух сред, полностью отражается от нее.

Угол падения a0, при котором наступает полное внутреннее отражение света, называется предельным углом полного внутреннего отражения. При всех углах падения, равных и больших a0, происходит полное отражение света.

Величина предельного угла находится из соотношения Если n2 = 1 (вакуум), то

2 Показа́тель преломле́ния вещества — величина, равная отношению фазовых скоростей света (электромагнитных волн) в вакууме и в данной среде. Также о показателе преломления говорят для любых других волн, например, звуковых

Показатель преломления зависит от свойств вещества и длины волны излучения, для некоторых веществ показатель преломления достаточно сильно меняется при изменении частоты электромагнитных волн от низких частот до оптических и далее, а также может ещё более резко меняться в определённых областях частотной шкалы. По умолчанию обычно имеется в виду оптический диапазон или диапазон, определяемый контекстом.

Существуют оптически анизотропные вещества, в которых показатель преломления зависит от направления и поляризации света. Такие вещества достаточно распространены, в частности, это все кристаллы с достаточно низкой симметрией кристаллической решётки, а также вещества, подвергнутые механической деформации.

Показатель преломления можно выразить как корень из произведения магнитной и диэлектрических проницаемостей среды

(надо при этом учитывать, что значения магнитной проницаемости и показателя абсолютной диэлектрической проницаемости для интересующего диапазона частот — например, оптического, могут очень сильно отличаться от статического значения этих величин).

Для измерения коэффициента преломления используют ручные и автоматические рефрактометры. При использовании рефрактометра для определения концентрации сахара в водном растворе прибор называют сахариметр.

Отношение синуса угла падения () луча к синусу угла преломления () при переходе луча из среды Aв средуBназывается относительным показателем преломления для этой пары сред.

Величина nесть относительный показатель преломления среды В по отношению к среде А, аn» = 1/nесть относительный показатель преломления среды А по отношению к среде В.

Эта величина, при прочих равных условиях, обычно меньше единицы при переходе луча из среды более плотной в среду менее плотную, и больше единицы при переходе луча из среды менее плотной в среду более плотную (например, из газа или из вакуума в жидкость или твердое тело). Есть исключения из этого правила, и потому принято называть среду оптически более или менее плотной, чем другая (не путать с оптической плотностью как мерой непрозрачности среды).

Луч, падающий из безвоздушного пространства на поверхность какой-нибудь среды В, преломляется сильнее, чем при падении на неё из другой среды А; показатель преломления луча, падающего на среду из безвоздушного пространства, называется его абсолютным показателем преломления или просто показателем преломления данной среды, это и есть показатель преломления, определение которого дано в начале статьи. Показатель преломления любого газа, в том числе воздуха, при обычных условиях много меньше, чем показатели преломления жидкостей или твердых тел, поэтому приближенно (и со сравнительно неплохой точностью) об абсолютном показателе преломления можно судить по показателю преломления относительно воздуха.

Рис. 3. Принцип действия интерференционного рефрактометра. Луч света разделяют так, чтобы две его части прошли через кюветы длиной l, заполненные веществами с различными показателями преломления. На выходе из кювет лучи приобретают определённую разность хода и, будучи сведены вместе, дают на экране картину интерференционных максимумов и минимумов сkпорядками (схематически показана справа). Разность показателей преломленияDn=n2 –n1 =kl/2, гдеl- длина волны света.

Рефрактометрами называются приборы, служащие для измерения показателя преломления веществ. Принцип действия рефрактометра основан на явлении полного отражения. Если на границу раздела двух сред с показателями преломления и, из среды более оптически плотной падает рассеянный пучок света, то начиная с некоторого угла падения, лучи не входят во вторую среду, а полностью отражаются от границы раздела в первой среде. Этот угол называется предельным углом полного отражения. На рис.1 показано поведение лучей при падении в некоторую току этой поверхности. Луч идет под предельным углом. Из закона преломления можно определить: , (поскольку).

Величина предельного угла зависит от относительного показателя преломления двух сред. Если лучи, отраженные от поверхности, направить на собирающую линзу то в фокальной плоскости линзы можно видеть границу света и полутени, причем, положение этой границы зависит от величины предельного угла, а следовательно, и от показателя преломления. Изменение показателя преломления одной из сред влечет за собой изменение положения границы раздела. Граница раздела света и тени может служить индикатором при определении показателя преломления, что и используется в рефрактометрах. Этот метод определения показателя преломления называется методом полного отражения

Помимо метода полного отражения в рефрактометрах используется метод скользящего луча. В этом методе рассеянный пучок света попадает на границу из среды менее оптически плотной под всевозможными углами (рис. 2). Лучу скользящему по поверхности (), соответствует — предельный угол преломления (луч на рис.2). Если на пути лучей (), преломленных на поверхности, поставить линзу, то в фокальной плоскости линзы мы также увидим резкую границу света и тени.

Рис. 2

Так как условия, определяющие величину предельного угла, в обоих методах одинаковы, то и положение границы раздела совпадает. Оба метода равноценны, но метод полного отражения позволяет измерять показателя преломления непрозрачных веществ

Ход лучей в треугольной призме

На рисунке 9 изображено сечение стеклянной призмы плоскостью,перпендикулярной ее боковым ребрам. Луч в призме отклоняется к основанию, преломляясь на гранях ОА и 0В. Угол jмежду этими гранями называют преломляющим углом призмы. Уголqотклонения луча зависит от преломляющего угла призмыj, показателя преломления п материала призмы и угла паденияa. Он может быть вычислен с помощью закона преломления (1.4).

В рефрактометре используется источник 3 белого света. Вследствие дисперсии при прохождении светом призм 1 и 2 граница света и тени оказывается окрашенной. Во избежание этого перед объективом зрительной трубы помещают компенсатор 4. Он состоит из двух одинаковых призм, каждая из которых склеена из трех призм, обладающих различным показателем преломления. Призмы подбирают так, чтобы монохроматический луч с длиной волны = 589,3 мкм. (длина волны желтой линии натрия) не испытывал после прохождения компенсатора отклонения. Лучи с другими длинами волн отклоняются призмами в различных направлениях. Перемещая призмы компенсатора с помощью специальной рукоятки, добиваются того, чтобы граница света и темноты стала возможно более чёткой.

Лучи света, пройдя компенсатор, попадают в объектив 6 зрительной трубы. Изображение границы раздела свет – тень рассматривается в окуляр 7 зрительной трубы. Одновременно в окуляр рассматривается шкала 8. Так как предельный угол преломления и предельный угол полного отражения зависят от показателя преломления жидкости, то на шкале рефрактометра сразу нанесены значения этого показателя преломления.

Оптическая система рефрактометра содержит также поворотную призму 5. Она позволяет расположить ось зрительной трубы перпендикулярно призмам 1 и 2, что делает наблюдение более удобным.

Обратимся к более подробному рассмотрению показателя преломления, введенного нами в §81 при формулировке закона преломления.

Показатель преломления зависит от оптических свойств и той среды, из которой луч падает, и той среды, в которую он проникает. Показатель преломления, полученный в том случае, когда свет из вакуума падает на какую-либо среду, называется абсолютным показателем преломления данной среды.

Рис. 184. Относительный показатель преломления двух сред:

Пусть абсолютный показатель преломления первой среды есть а второй среды — . Рассматривая преломление на границе первой и второй сред, убедимся, что показатель преломления при переходе из первой среды во вторую, так называемый относительный показатель преломления, равен отношению абсолютных показателей преломления второй и первой сред:

(рис. 184). Наоборот, при переходе из второй среды в первую имеем относительный показатель преломления

Установленная связь между относительным показателем преломления двух сред и их абсолютными показателями преломления могла бы быть выведена и теоретическим путем, без новых опытов, подобно тому, как это можно сделать для закона обратимости (§82),

Среда, обладающая большим показателем преломления, называется оптически более плотной. Обычно измеряется показатель преломления различных сред относительно воздуха. Абсолютный показатель преломления воздуха равен . Таким образом, абсолютный показатель преломления какой-либо среды связан с ее показателем преломления относительно воздуха формулой

Таблица 6. Показатель преломления различных веществ относительно воздуха

Жидкости

Твердые вещества

Вещество

Вещество

Спирт этиловый

Сероуглерод

Глицерин

Стекло (легкий крон)

Жидкий водород

Стекло (тяжелый флинт)

Жидкий гелий

Показатель преломления зависит от длины волны света, т. е. от его цвета. Различным цветам соответствуют различные показатели преломления. Это явление, называемое дисперсией, играет важную роль в оптике. Мы неоднократно будем иметь дело с этим явлением в последующих главах. Данные, приведенные в табл. 6, относятся к желтому свету.

Интересно отметить, что закон отражения может быть формально записан в том же виде, что и закон преломления. Вспомним, что мы условились всегда измерять углы от перпендикуляра к соответствующему лучу. Следовательно, мы должны считать угол падения и угол отражения имеющими противоположные знаки, т.е. закон отражения можно записать в виде

Сравнивая (83.4) с законом преломления, мы видим, что закон отражения можно рассматривать как частный случай закона преломления при . Это формальное сходство законов отражения и преломления приносит большую пользу при решении практических задач.

В предыдущем изложении показатель преломления имел смысл константы среды, не зависящей от интенсивности проходящего через нее света. Такое истолкование показателя преломления вполне естественно, однако в случае больших интенсивностей излучения, достижимых при использовании современных лазеров, оно не оправдывается. Свойства среды, через которую проходит сильное световое излучение, в этом случае зависят от его интенсивности. Как говорят, среда становится нелинейной. Нелинейность среды проявляется, в частности, в том, что световая волна большой интенсивности изменяет показатель преломления. Зависимость показателя преломления от интенсивности излучения имеет вид

Здесь — обычный показатель преломления, а — нелинейный показатель преломления, — множитель пропорциональности. Добавочный член в этой формуле может быть как положительным, так и отрицательным.

Относительные изменения показателя преломления сравнительно невелики. При нелинейный показатель преломления . Однако даже такие небольшие изменения показателя преломления ощутимы: они проявляются в своеобразном явлении самофокусировки света.

Рассмотрим среду с положительным нелинейным показателем преломления. В этом случае области повышенной интенсивности света являются одновременной областями увеличенного показателя преломления. Обычно в реальном лазерном излучении распределение интенсивности по сечению пучка лучей неоднородно: интенсивность максимальна по оси и плавно спадает к краям пучка, как это показано на рис. 185 сплошными кривыми. Подобное распределение описывает также изменение показателя преломления по сечению кюветы с нелинейной средой, вдоль оси которой распространяется лазерный луч. Показатель преломления, наибольший по оси кюветы, плавно спадает к ее стенкам (штриховые кривые на рис. 185).

Пучок лучей, выходящий из лазера параллельно оси, попадая в среду с переменным показателем преломления , отклоняется в ту сторону, где больше. Поэтому повышенная интенсивность вблизи осп кюветы приводит к концентрации световых лучей в этой области, показанной схематически в сечениях и на рис. 185, а это приводит к дальнейшему возрастанию . В конечном итоге эффективное сечение светового пучка, проходящего через нелинейную среду, существенно уменьшается. Свет проходит как бы по узкому каналу с повышенным показателем преломления. Таким образом, лазерный пучок лучей сужается, нелинейная среда под действием интенсивного излучения действует как собирающая линза. Это явление носит название самофокусировки. Его можно наблюдать, например, в жидком нитробензоле.

Рис. 185. Распределение интенсивности излучения и показателя преломления по сечению лазерного пучка лучей на входе в кювету (а), вблизи входного торца (), в середине (), вблизи выходного торца кюветы ()

К ЛЕКЦИИ №24

«ИНСТРУМЕНТАЛЬНЫЕ МЕТОДЫ АНАЛИЗА»

РЕФРАКТОМЕТРИЯ.

Литература:

1. В.Д. Пономарёв «Аналитическая химия» 1983год 246-251

2. А.А. Ищенко «Аналитическая химия» 2004 год стр 181-184

РЕФРАКТОМЕТРИЯ.

Рефрактометрия является одним их самых простых физических методов анализа с затратой минимального количества анализируемого вещества и проводится за очень короткое время.

Рефрактометрия — метод, основанный на явлении преломления или рефракции т.е. изменении направления распространения света при переходе из одной среды в другую.

Преломление, так же как и поглощение света, является следствием взаимодействия его со средой. Слово рефрактометрия означает измерение преломления света, которое оценивается по величине показателя преломления.

Величина показателя преломления n зависит

1)от состава веществ и систем,

2) от того, в какой концентрации и какие молекулы встречает световой луч на своем пути, т.к. под действием света молекулы разных веществ поляризуются по-разному. Именно на этой зависимости и основан рефрактометрический метод.

Метод этот обладает целым рядом преимуществ, в результате чего он нашел широкое применение как в химических исследованиях, так и при контроле технологических процессов.

1)Измерение показатели преломления являются весьма простым процессом, который осуществляется точно и при минимальных затратах времени и количества вещества.

2) Обычно рефрактометры обеспечивают точность до 10% при определении показателя преломления света и содержания анализируемого вещества

Метод рефрактометрии применяют для контроля подлинности и чистоты, для идентификации индивидуальных веществ, для определения строения органических и неорганических соединений при изучении растворов. Рефрактометрия находит применение для определения состава двухкомпонентных растворов и для тройных систем.

Физические основы метода

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ.

Отклонение светового луча от первоначального направления при переходе его из одной среды в другую тем больше, чем больше разница в скоростях распространения света в двух

данных средах.

Рассмотрим преломление светового луча на границе каких-либо двух прозрачных сред I и II(См. Рис.). Условимся, что среда II обладает большей преломляющей способностью и, следовательно, n 1 и n 2 — показывает преломление соответствующих сред. Если среда I -это не вакуум и не воздух, то отношение sin угла падения светового луча к sin угла преломления даст величину относительного показателя преломления n отн. Величина n отн. может быть так же определена как отношение показателей преломления рассматриваемых сред.

n отн. = —— = —

Величина показателя преломления зависит от

1) природы веществ

Природу вещества в данном случае определяет степень деформируемости его молекул под действием света — степень поляризуемости. Чем интенсивней поляризуемость, тем сильнее преломление света.

2)длины волны падающего света

Измерение показателя преломления проводится при длине волны света 589,3 нм (линия D спектра натрия).

Зависимость показателя преломления от длины световой волны называется дисперсией. Чем меньше длина волны, тем значительнее преломление . Поэтому, лучи разных длин волн преломляются по-разному.

3)температуры , при которой проводится измерение. Обязательным условием определения показателя преломления является соблюдение температурного режима. Обычно определение выполняется при 20±0,3 0 С.

При повышении температуры величина показателя преломления уменьшается, при понижении — увеличивается .

Поправку на влияние температуры рассчитывают по следующей формуле:

n t =n 20 + (20-t) ·0,0002, где

n t – показатель преломления при данной температуре,

n 20 -показатель преломления при 20 0 С

Влияние температуры на значения показателей преломления газов и жидких тел связано с величинами их коэффициентов объемного расширения. Объем всех газов и жидких тел при нагревании увеличивается, плотность уменьшается и,следовательно, уменьшается показатель

Показатель преломления, измеренный при 20 0 С и длине волны света 589,3 нм, обозначается индексом n D 20

Зависимость показателя преломления гомогенной двухкомпонентной системы от ее состояния устанавливается экспериментально, путем определения показателя преломления для ряда стандартных систем(например,растворов), содержание компонентов в которых известно.

4)концентрации вещества в растворе.

Для многих водных растворов веществ показатели преломления при разных концентрациях и температурах надежно измерены, и в этих случаях можно пользоваться справочными рефрактометрическими таблицами . Практика показывает, что при содержании растворенного вещества, не превышающем 10-20%, наряду с графическим методом в очень многих случаях можно пользоваться линейным уравнением типа:

n=n о +FC,

n- показатель преломления раствора,

— показатель преломления чистого растворителя,

C — концентрация растворенного вещества,%

F -эмпирический коэффициент, величина которого найдена

путем определения коэффициентов преломления растворов известной концентрации.

РЕФРАКТОМЕТРЫ.

Рефрактометрами называют приборы, служащие для измерения величины показателя преломления. Существует 2 вида этих приборов: рефрактометр типа Аббе и типа Пульфриха. И в тех и в др. измерения основаны на определении величины предельного угла преломления. На практике применяются рефрактометры различных систем: лабораторный-РЛ, универсальный РЛУ и др.

Показатель преломления дистиллированной воды n 0 =1,33299, практически же этот показатель принимает в качестве отсчетного как n 0 =1,333.

Принцип работы на рефрактометрах основан на определении показателя преломления методом предельного угла (угол полного отражения света).

Ручной рефрактометр

Рефрактометр Аббе

Помощь студентам в учёбе от Людмилы Фирмаль

Здравствуйте!

Я, Людмила Анатольевна Фирмаль, бывший преподаватель математического факультета Дальневосточного государственного физико-технического института со стажем работы более 17 лет. На данный момент занимаюсь онлайн обучением и помощью по любыми предметам. У меня своя команда грамотных, сильных бывших преподавателей ВУЗов. Мы справимся с любой поставленной перед нами работой технического и гуманитарного плана. И не важно: она по объёму на две формулы или огромная сложно структурированная на 125 страниц! Нам по силам всё, поэтому не стесняйтесь, присылайте.

Срок выполнения разный: возможно онлайн (сразу пишите и сразу помогаю), а если у Вас что-то сложное – то от двух до пяти дней.

Для качественного оформления работы обязательно нужны методические указания и, желательно, лекции. Также я провожу онлайн-занятия и занятия в аудитории для студентов, чтобы дать им более качественные знания.


Моё видео:



Вам нужно написать сообщение в Telegram . После этого я оценю Ваш заказ и укажу срок выполнения. Если условия Вас устроят, Вы оплатите, и преподаватель, который ответственен за заказ, начнёт выполнение и в согласованный срок или, возможно, раньше срока Вы получите файл заказа в личные сообщения.

Сколько может стоить заказ?

Стоимость заказа зависит от задания и требований Вашего учебного заведения. На цену влияют: сложность, количество заданий и срок выполнения. Поэтому для оценки стоимости заказа максимально качественно сфотографируйте или пришлите файл задания, при необходимости загружайте поясняющие фотографии лекций, файлы методичек, указывайте свой вариант.

Какой срок выполнения заказа?

Минимальный срок выполнения заказа составляет 2-4 дня, но помните, срочные задания оцениваются дороже.

Как оплатить заказ?

Сначала пришлите задание, я оценю, после вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Какие гарантии и вы исправляете ошибки?

В течение 1 года с момента получения Вами заказа действует гарантия. В течении 1 года я и моя команда исправим любые ошибки в заказе.


Качественно сфотографируйте задание, или если у вас файлы, то прикрепите методички, лекции, примеры решения, и в сообщении напишите дополнительные пояснения, для того, чтобы я сразу поняла, что требуется и не уточняла у вас. Присланное качественное задание моментально изучается и оценивается.

Теперь напишите мне в Telegram или почту и прикрепите задания, методички и лекции с примерами решения, и укажите сроки выполнения. Я и моя команда изучим внимательно задание и сообщим цену.

Если цена Вас устроит, то я вышлю Вам форму оплаты, в которой можно оплатить с баланса мобильного телефона, картой Visa и MasterCard, apple pay, google pay.

Мы приступим к выполнению, соблюдая указанные сроки и требования. 80% заказов сдаются раньше срока.

После выполнения отправлю Вам заказ в чат, если у Вас будут вопросы по заказу – подробно объясню. Гарантия 1 год. В течении 1 года я и моя команда исправим любые ошибки в заказе.















Можете смело обращаться к нам, мы вас не подведем. Ошибки бывают у всех, мы готовы дорабатывать бесплатно и в сжатые сроки, а если у вас появятся вопросы, готовы на них ответить.

В заключение хочу сказать: если Вы выберете меня для помощи на учебно-образовательном пути, у вас останутся только приятные впечатления от работы и от полученного результата!

Жду ваших заказов!

С уважением

Пользовательское соглашение

Политика конфиденциальности


Преломление света. Закон преломления. Преломление лучей





Автор — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев

Темы кодификатора ЕГЭ: закон преломления света, полное внутреннее отражение.

На границе раздела двух прозрачных сред наряду с отражением света наблюдается его преломление — свет, переходя в другую среду, меняет направление своего распространения.

Преломление светового луча происходит при его наклонном падении на поверхность раздела (правда, не всегда — читайте дальше про полное внутреннее отражение). Если же луч падает перпендикулярно поверхности, то преломления не будет — во второй среде луч сохранит своё направление и также пойдёт перпендикулярно поверхности.



Закон преломления (частный случай).



Мы начнём с частного случая, когда одна из сред является воздухом. Именно такая ситуация присутствует в подавляющем большинстве задач. Мы обсудим соответствующий частный случай закона преломления, а уж затем дадим самую общую его формулировку.

Предположим, что луч света, идущий в воздухе, наклонно падает на поверхность стекла, воды или какой-либо другой прозрачной среды. При переходе в среду луч преломляется, и его дальнейший ход показан на рис. 1.

Рис. 1. Преломление луча на границе «воздух–среда»



В точке падения проведён перпендикуляр (или, как ещё говорят, нормаль) к поверхности среды. Луч , как и раньше, называется падающим лучом, а угол между падающим лучом и нормалью — углом падения. Луч — это преломлённый луч; угол между преломлённым лучом и нормалью к поверхности называется углом преломления.

Всякая прозрачная среда характеризуется величиной , которая называется показателем преломления этой среды. Показатели преломления различных сред можно найти в таблицах. Например, для стекла , а для воды . Вообще, у любой среды ; показатель преломления равен единице только в вакууме. У воздуха , поэтому для воздуха с достаточной точностью можно полагать в задачах (в оптике воздух не сильно отличается от вакуума).

Закон преломления (переход «воздух–среда»).

1) Падающий луч, преломлённый луч и нормаль к поверхности, проведённая в точке падения, лежат в одной плоскости.
2) Отношение синуса угла падения к синусу угла преломления равно показателю преломления среды:

. (1)

Поскольку из соотношения (1) следует, что , то есть — угол преломления меньше угла падения. Запоминаем: переходя из воздуха в среду, луч после преломления идёт ближе к нормали.

Показатель преломления непосредственно связан со скоростью распространения света в данной среде. Эта скорость всегда меньше скорости света в вакууме: . И вот оказывается,что

. (2)

Почему так получается, мы с вами поймём при изучении волновой оптики. А пока скомбинируем формулы . (1) и (2):

. (3)

Так как показатель преломления воздуха очень близок единице, мы можем считать, что скорость света в воздухе примерно равна скорости света в вакууме . Приняв это во внимание и глядя на формулу . (3), делаем вывод: отношение синуса угла падения к синусу угла преломления равно отношению скорости света в воздухе к скорости света в среде.



Обратимость световых лучей.



Теперь рассмотрим обратный ход луча: его преломление при переходе из среды в воздух. Здесь нам окажет помощь следующий полезный принцип.

Принцип обратимости световых лучей. Траектория луча не зависит от того, в прямом или обратном направлении распространяется луч. Двигаясь в обратном направлении, луч пойдёт в точности по тому же пути, что и в прямом направлении.

Согласно принципу обратимости, при переходе из среды в воздух луч пойдёт по той же самой траектории, что и при соответствующем переходе из воздуха в среду (рис. 2) Единственное отличие рис. 2 от рис. 1 состоит в том, что направление луча поменялось на противоположное.

Рис. 2. Преломление луча на границе «среда–воздух»



Раз геометрическая картинка не изменилась, той же самой останется и формула (1): отношение синуса угла к синусу угла по-прежнему равно показателю преломления среды. Правда, теперь углы поменялись ролями: угол стал углом падения, а угол — углом преломления.

В любом случае, как бы ни шёл луч — из воздуха в среду или из среды в воздух — работает следующее простое правило. Берём два угла — угол падения и угол преломления; отношение синуса большего угла к синусу меньшего угла равно показателю преломления среды.

Теперь мы целиком подготовлены для того, чтобы обсудить закон преломления в самом общем случае.



Закон преломления (общий случай).



Пусть свет переходит из среды 1 с показателем преломления в среду 2 с показателем преломления . Среда с большим показателем преломления называется оптически более плотной; соответственно, среда с меньшим показателем преломления называется оптически менее плотной.

Переходя из оптически менее плотной среды в оптически более плотную, световой луч после преломления идёт ближе к нормали (рис. 3). В этом случае угол падения больше угла преломления: .

Рис. 3.



Наоборот, переходя из оптически более плотной среды в оптически менее плотную, луч отклоняется дальше от нормали (рис. 4). Здесь угол падения меньше угла преломления:

Рис. 4.



Оказывается, оба этих случая охватываются одной формулой — общим законом преломления, справедливым для любых двух прозрачных сред.

Закон преломления.
1) Падающий луч, преломлённый луч и нормаль к поверхности раздела сред, проведённая в точке падения, лежат в одной плоскости.
2) Отношение синуса угла падения к синусу угла преломления равно отношению показателя преломления второй среды к показателю преломления первой среды:

. (4)

Нетрудно видеть, что сформулированный ранее закон преломления для перехода «воздух–среда» является частным случаем данного закона. В самом деле, полагая в формуле (4) , мы придём к формуле (1).

Вспомним теперь, что показатель преломления — это отношение скорости света в вакууме к скорости света в данной среде: . Подставляя это в (4), получим:

. (5)

Формула (5) естественным образом обобщает формулу (3). Отношение синуса угла падения к синусу угла преломления равно отношению скорости света в первой среде к скорости света во второй среде.



Полное внутреннее отражение.



При переходе световых лучей из оптически более плотной среды в оптически менее плотную наблюдается интересное явление — полное внутреннее отражение. Давайте разберёмся, что это такое.

Будем считать для определённости, что свет идёт из воды в воздух. Предположим, что в глубине водоёма находится точечный источник света , испускающий лучи во все стороны. Мы рассмотрим некоторые из этих лучей (рис. 5).

Рис. 5. Полное внутреннее отражение



Луч падает на поверхность воды под наименьшим углом. Этот луч частично преломляется (луч ) и частично отражается назад в воду (луч ). Таким образом, часть энергии падающего луча передаётся преломлённому лучу, а оставшаяся часть энергии -отражённому лучу.

Угол падения луча больше. Этот луч также разделяется на два луча — преломлённый и отражённый. Но энергия исходного луча распределяется между ними по-другому: преломлённый луч будет тусклее, чем луч (то есть получит меньшую долю энергии), а отражённый луч — соответственно ярче, чем луч (он получит большую долю энергии).

По мере увеличения угла падения прослеживается та же закономерность: всё большая доля энергии падающего луча достаётся отражённому лучу, и всё меньшая — преломлённому лучу. Преломлённый луч становится всё тусклее и тусклее, и в какой-то момент исчезает совсем!

Это исчезновение происходит при достижении угла падения , которому отвечает угол преломления . В данной ситуации преломлённый луч должен был бы пойти параллельно поверхности воды, да идти уже нечему — вся энергия падающего луча целиком досталась отражённому лучу .

При дальнейшем увеличении угла падения преломлённый луч и подавно будет отсутствовать.

Описанное явление и есть полное внутреннее отражение. Вода не выпускает наружу лучи с углами падения, равными или превышающими некоторое значение — все такие лучи целиком отражаются назад в воду. Угол называется предельным углом полного отражения.

Величину легко найти из закона преломления. Имеем:

.

Но , поэтому

,

откуда

.

Так, для воды предельный угол полного отражения равен:

.

Явление полного внутреннего отражения вы легко можете наблюдать дома. Налейте воду в стакан, поднимите его и смотрите на поверхность воды чуть снизу сквозь стенку стакана. Вы увидите серебристый блеск поверхности — вследствие полного внутреннего отражения она ведёт себя подобно зеркалу.

Важнейшим техническим применением полного внутреннего отражения является волоконная оптика. Световые лучи, запущенные внутрь оптоволоконного кабеля (световода) почти параллельно его оси, падают на поверхность под большими углами и целиком, без потери энергии отражаются назад внутрь кабеля. Многократно отражаясь, лучи идут всё дальше и дальше, перенося энергию на значительное расстояние. Волоконно-оптическая связь применяется, например, в сетях кабельного телевидения и высокоскоростного доступа в Интернет.



Измерение показателя преломления


Измерение
Показатель преломления

или же туда, где ты был последним.
Использование рефрактометра
для измерения показателя преломления

Когда луч света проходит из воздуха в стеклянный блок, направление его движения меняется. Путь изогнут.

Величина изгиба зависит от природы стекла и длины волны используемого света. Во всех этих исследованиях используется желтый свет, излучаемый ионами натрия. Он имеет длину волны 589 нанометров.


Инструменты торговли Рефрактометр брата Грегори очень прост. Он предоставил вам множество различных образцов стеклянных блоков; те же типы стекла, которые используются для изготовления линз микроскопа. Он также дал вам два света; синий эталонный свет, который светит прямо сквозь стеклянный блок и показывает вам положение «нормаля».

Второй, желтый натриевый свет (589 нм) является источником света, используемого для проведения измерений. Именно этот свет падает под углом к ​​поверхности стеклянного блока, и его путь искривлен, что позволяет найти показатель преломления образца стекла.

Он также предоставил вам детектор света, который используется для определения места, где желтый свет покидает стеклянный блок.


Выполнение измерения Используйте приведенные ниже иллюстрации, чтобы выполнить процедуру, необходимую для измерения углов в рефрактометре и определения показателя преломления стекла.
(Наведите курсор на «кнопки» слева).
Проведение измерений
Один
Два
Три
Четыре
Пять
Шесть
Семь
Восемь
Девять
Десять
Одиннадцать
Запись результатов Для каждого измерения запишите четыре значения: два для источника света и два для изображения;
Настройки источника света Результаты вывода изображения
Расстояние от
контрольного источника света
Расстояние от
стекла
Толщина
стекла
Расстояние до изображения от
эталонного источника света
Ваши результаты идут сюда Ваши результаты идут сюда Ваши результаты здесь Ваши результаты идут сюда

ПОМОЩЬ — от Матери Менделя
Распечатайте это специальное «Таблица результатов» и используйте ее для записи результатов.
Расчеты

Треугольники

Все расчеты, необходимые для нахождения показателя преломления куска стекла, зависят от геометрических свойств прямоугольного треугольника.

В прямоугольном треугольнике один из трех углов равен ровно 90 градусов («прямой угол»). Два других угла треугольника меньше 90 градусов.

Сторона треугольника, лежащая против прямого угла, называется гипотенузой. Математическая величина, называемая «синусом» угла (в прямоугольном треугольнике), представляет собой простое отношение расстояния вдоль стороны треугольника, противоположной углу, к расстоянию по гипотенузе.


Пифагор Размер всех сторон в прямоугольном треугольнике имеет простую зависимость друг от друга.

Размер гипотенузы, умноженный сам на себя («в квадрате»), равен сумме квадратов расстояний двух других сторон.

(гипотенуза) 2 = (первая сторона) 2 + (вторая сторона) 2

Это называется «Теорум Пифагора».

Следовательно, если вы знаете размер любых двух сторон прямоугольного треугольника, вы всегда можете вычислить размер неизвестной стороны.


Два треугольника

Есть два важных прямоугольных треугольника, участвующих в определении показателя преломления блока стекла.

Луч света от источника натрия является гипотенузой одного прямоугольного треугольника (в воздухе), и тот же луч света образует гипотенузу другого прямоугольного треугольника в стекле.

Угол, образуемый лучом света в воздухе с углом эталонного света (нормалью), является углом падения, а угол, образуемый лучом света в стекле с той же нормалью, является углом преломления. .

Именно отношение синусов обоих этих углов и есть показатель преломления стеклянного блока.

Расчет выполняется в три этапа:

Шаг первый:
Расстояние, пройденное световыми лучами
Первый расчет определяет фактическое расстояние, пройденное лучом света в воздухе и в стекле. Это гипотенуза двух прямоугольных треугольников.

Опять же, таблица упрощает расчет.

Расстояние, пройденное лучом в воздухе
расстояние от
контрольного источника света

ДР
(расстояние от опорного фонаря
) 2

(ДР) 2
расстояние от
стекло

ДГ
(расстояние от стекла
) 2

(ГД) 2
(расстояние от эталонного источника света) 2
+ (расстояние от стекла
) 2

(ДР) 2 + (ДГ) 2
квадратный корень из
(расстояние от эталонного источника света) 2
+ (расстояние от стекла
) 2

sqrt [(DR) 2 + (DG) 2 ]
20 400 34 1156 1556 39. 446

расстояние, пройденное
лучом света
в воздухе


ПОМОЩЬ —
от Матери Менделя
Распечатайте эти специальные таблицы:
«Таблица расчета 1»,
«Таблица расчета 2»,
и используйте их для расчета результатов.
Теперь сделайте точно такие же вычисления, чтобы определить расстояние, пройденное лучом света в стекле; вторая гипотенуза второго треугольника.

Вы можете использовать
Брат Григорий
Калькулятор треугольника

, чтобы найти длины
сторон треугольника.



Шаг второй:
Вычислить синусы
углов
Используя только что вычисленные расстояния, пройденные лучом света в воздухе и в стекле, а также «расстояние от нормали» (в воздухе) и «толщину стекла» (в стекле), можно теперь можно вычислить синусы угла падения и угла преломления.
Синусы углов
Синус: Угол падения Синус: угол преломления
пройденное расстояние
по лучу в воздухе
расстояние от
опорный свет
расстояние от эталонного источника света

расстояние, пройденное лучом в воздухе
пройденное расстояние
луч в стекле
расстояние изображения от
эталонного источника света
расстояние изображения от эталонного источника света

расстояние, пройденное лучом в стекле
поместите ваши результаты
здесь
поместите ваши результаты
здесь
поместите ваши результаты
здесь
поместите ваши результаты
здесь
поместите ваши результаты
здесь
поместите ваши результаты
здесь
Шаг третий: Рассчитать показатель преломления
Завершающим этапом последовательности вычислений является определение отношения синуса угла падения к синусу угла преломления.
n = Синус I / Синус R

Где n показатель преломления

Синус I это синус угла падения, а

Синус R – это синус угла преломления.


Вы можете использовать
Калькулятор синуса
брата Грегори

, чтобы найти значения синусов
обоих треугольников.



Запишите свои результаты Для каждого испытанного образца стекла запишите свои результаты в виде набора таблиц (подобных тем, которые использовались выше).
ПОМОЩЬ — от Матери Менделя
Распечатайте эту специальную таблицу: «Расчетная таблица №3»
и используйте его для расчета окончательных результатов.
Для каждого образца стекла измерьте и рассчитайте показатель преломления не менее трех раз.

Убедитесь, что вы ведете хорошие записи, вам понадобятся значения, которые вы нашли для этих типов стекла позже.

Используйте рефрактометр
начните использовать рефрактометр, чтобы определить показатель преломления стеклянных блоков брата Грегори.

Измерение показателя преломления — Rudolph Research Analytical

Измерение показателя преломления или рефрактометрия — это метод измерения показателя преломления веществ и оценки их состава или чистоты. Рефрактометрия — это метод, который измеряет преломление света при прохождении через данное вещество. Закон Снеллиуса, также известный как Закон преломления, описывает формулу преломления:

Закон Снеллиуса

Формула закона Снеллиуса приведена ниже. Он часто используется в рефрактометрии для описания соотношения углов падения и света.

С конца девятнадцатого века рефрактометрия была одним из основных методов, используемых в химическом анализе. Рефрактометрия использовалась для определения концентрации растворов и для идентификации неизвестных веществ.

Показатель преломления — это величина, на которую преломляется свет
. Отношение скорости света в вакууме
к скорости света в другом веществе
определяется как показатель преломления для вещества
. Скорость света в вакууме
всегда одно и то же, но когда свет движется
через любую другую среду, он движется
медленнее, так как он постоянно
поглощается и переизлучается атомами
материала. Показатель преломления представляет собой величину
, которая является постоянной величиной для чистого вещества
при стандартных условиях температуры и давления
.

Приборы для рефрактометрии

Рефрактометр — это прибор, используемый для измерения показателя преломления (RI). Рефрактометр измеряет степень искривления света при переходе из воздуха в образец и обычно используется для определения показателя преломления жидкого образца.

Существует четыре основных типа рефрактометров: традиционные ручные рефрактометры, цифровые ручные рефрактометры, лабораторные рефрактометры или рефрактометры Аббе и наклонные технологические рефрактометры. Рефрактометр Аббе, названный в честь его изобретателя Эрнста Аббе, сконструировал свой рефрактометр в 1869 году. Это был первый коммерческий рефрактометр.

Хотя общий принцип остался прежним, точность измерений возросла. В 1890-х годах к призме рефрактометра добавили кожух. Это позволило оператору изучить
изменение показаний в зависимости от температуры (dndc), а также обеспечивает гораздо лучшую точность, чем предлагает прибор для измерения комнатной температуры.

Автоматическое считывание теневых линий в 1980-х годах позволило рефрактометрам перейти от лабораторного прибора, управляемого технически подготовленными пользователями, к инструменту заводского контроля, используемому операторами линии.

Нынешнее поколение приборов сочетает в себе все эти достижения со встроенным контролем температуры на элементах Пельтье, что обеспечивает лабораторную точность и воспроизводимость без необходимости использования
дополнительная водяная баня.

Традиционный ручной рефрактометр

Традиционный ручной рефрактометр представляет собой аналоговый прибор
для измерения показателя преломления жидкости
. Портативные рефрактометры
компактны и просты в использовании. Они идеально подходят для лабораторных или производственных измерений. Просто погрузите датчик
в образец или бросьте образец
поверх призмы датчика. Эти единицы
лучше всего использовать для расчета значения Брикса 9.0017 фруктовых соков, безалкогольных напитков, соусов, супов,
водорастворимых масел для резки, моющих жидкостей,
промышленных жидкостей и охлаждающих жидкостей. Таким образом, многие
из этих ручных рефрактометров имеют рейтинг
по водостойкости, что увеличивает срок службы
и упрощает процедуры очистки.

Традиционный ручной рефрактометр
не требует батарей или источника питания. Этот
позволяет использовать ручной рефрактометр
где угодно, по крайней мере, при дневном свете.

Цифровой рефрактометр может предложить более чем в два раза больше 9Разрешение 0017 рефрактометра традиционного типа
дает гораздо более точные показания. Цифровой рефрактометр
имеет автоматическую температурную компенсацию
на основе сахара и рассчитывает текущую температуру
в конечный результат. Цифровой рефрактометр
предлагает не только более широкую шкалу, но и гораздо лучшее разрешение.
Предельная точность ограничена компенсацией температуры сахара
, но до тех пор, пока образец представляет собой в основном сахар
и температура образца достаточно близка к комнатной температуре, тогда
эти типы рефрактометров дадут хороший результат.

Лабораторный рефрактометр Аббе

Рефрактометр Аббе – это высоконадежные классические приборы
, предназначенные для измерения коэффициента преломления. По сравнению с другими типами рефрактометров
, рефрактометр Аббе способен измерять
жидких и твердых образцов, таких как пластинчатые стекла,
пластиковых листов и других твердых пленок. У них сапфировые призмы
и герметичная оптика. Компьютерный интерфейс обычно является стандартной функцией печати и загрузки данных. Производительность 9Особенности 0017 включают проточные модули и аксессуары для стабилизации температуры
. Таким образом, этот тип прибора может
обеспечить хорошую точность для большинства типов проб, а не только для сахара.

Встраиваемый технологический рефрактометр

Встраиваемый технологический рефрактометр предназначен для установки
в трубопроводы или сосуды. Встроенные рефрактометры контролируют переменную процесса
(обычно растворенные твердые вещества), которая зависит от показателя преломления
. Рефрактометр выдает цифровой и аналоговый выход
, готовый к передаче
на ПЛК (программируемый логический контроллер) или другой контроллер
.

Рефрактометры для измерения показателя преломления от Rudolph Research



Использование измерения показателя преломления в промышленности



  • Общее парентеральное питание 90 (TP)
  • Токсикологическое исследование (моча SG)
  • Аптечные рецептуры и утечка лекарств
  • USP <831>
  • ЕР 2. 2.6
  • Энфлюран
  • Севофлуран
  • Духи
  • Очищающие средства для кожи
  • Лосьоны
  • Лимон, лайм, апельсин
  • Ладонь
  • Кремы
  • Воски
  • Натуральные масла
  • Сандаловое дерево
  • Растительные масла
  • Соевое масло
  • Конфеты
  • Сиропы
  • Молочные продукты
  • Пищевые масла
  • Кофейные экстракты
  • HRCS
  • Соки
  • Концентраты соков
  • Фруктовые продукты
  • Кондитерские изделия
  • Крахмал
  • Молоко
  • Продукты гидролиза
  • Овощные продукты
  • Чай
  • Газированные напитки
  • Соусы
  • Супы
  • Джемы
  • Желе
  • Безалкогольный напиток

Измерение показателя преломления в сахарной промышленности

  • Тростниковый сахар
  • Свекольный сахар
  • Инвертный сахар
  • Жидкий сахар
  • Сахар кондитерский
  • Меласса
  • Коричневый сахар
  • Краски на масляной основе
  • Тонкие химикаты
  • Флуран
  • ПЭТ
  • Полимеры
  • Смолы
  • Растворители
  • Пластик

Дополнительная рефрактометрия и измерение показателя преломления Статьи:

Измерение показателя преломления твердых тел

Как вы измеряете показатель преломления?

от Veerendra

Как измерить показатель преломления?

  1. Закон преломления гласит:
    1. Падающий луч, преломленный луч и нормаль лежат в одной плоскости.
    2. Отношение синуса угла падения i к синусу угла преломления r является константой,
      \(\frac{\sin \,i}{\sin \,r}=\text { константа}\)
  2. Формула показателя преломления: Значение этой константы \(\frac{\sin \,i}{\sin \,r}\) для светового луча, проходящего через вакуум в данная среда называется показатель преломления , н среды. Оно определяется как:
  3. Это соотношение также известно как закон Снеллиуса .
  4. (a) Показатель преломления в терминах скорости света:
    Показатель преломления среды может быть определен в терминах скорости света следующим образом:
    \( \text{Показатель преломления}=\frac{\text {Скорость}\,\,\текст{из}\,\,\текст{свет}\,\,\текст{в}\,\,\текст{вакуум}}{\текст{Скорость}\,\, \текст{из}\,\,\текст{светлый}\,\,\текст{в}\,\,\текст{средний}} \)
    \( \text{ }\!\!\mu\!\!\text{ }=\frac{c}{v} \)
    (b) Показатель преломления в единицах длины волны:
    Поскольку частота ( ν) не меняется при переходе света из одной среды в другую, поэтому
    \( \text{ }\!\!\mu\!\!\text{ }=\frac{c}{v}=\frac{{ {\ lambda} _ {vac}} \ times \ nu }{{{\ lambda} _ {med}} \ times \ nu} = \ frac {{{\ lambda} _ {vac}}} {{{\ lambda }_{med}}} \)
    (c) Относительный показатель преломления:
    Относительный показатель преломления среды 2 по отношению к среде 1 определяется как отношение скорости света (ν 1 ) в среде 1 к скорости света (ν 2 ) в среде 2 и обозначается 1 µ 2 . Таким образом,
    \(_{1}{{\text{ }\!\!\mu\!\!\text{ }}_{\text{2}}}=\frac{{{v}_{1 }}}{{{v}_{2}}}=\frac{{{\lambda}_{1}}}{{{\lambda}_{2}}}=\frac{{{\mu} _{2}}}{{{\mu }_{1}}}\)
    Поскольку показатель преломления представляет собой отношение двух подобных физических величин, он не имеет единицы измерения и размерности.
  5. Факторы, от которых зависит показатель преломления среды:
    1. Природа среды.
    2. Длина волны используемого света.
    3. Температура
    4. Природа окружающей среды.

    Можно отметить, что показатель преломления является характеристикой пары сред и также зависит от длины волны света, но не зависит от угла падения.

  6. Угол преломления света зависит от показателя преломления сред и угла падения.
  7. На рисунке показано, как угол преломления r зависит от угла падения i, когда свет проходит из воздуха в три разные среды. Медиумы и медиа — это множественные формы медиума.
  8. Для заданного угла падения i угол преломления r становится меньше в более плотной среде. Поскольку уменьшение скорости света больше в более плотной среде, световой луч будет больше искривляться.
  9. Когда угол i и угол r выражены как sin i и sin r соответственно, их взаимосвязь показана на рисунке.
  10. Градиент графика зависимости sin i от sin r показывает, насколько преломляется свет в более плотной среде. Этот градиент является значением показателя преломления n среды.
  11. В таблице приведены показатели преломления некоторых веществ. Вещества, оптически более плотные, имеют больший показатель преломления, и световые лучи в них сильнее преломляются или преломляются.

Люди также спрашивают

  • Что такое преломление света?
  • Анализ преломления волн
  • Примеры преломления света
  • Что такое показатель преломления?
  • Что такое атмосферная рефракция?
  • Преломление света сквозь стеклянную пластину

Связь между показателем преломления и скоростью света

  1. Скорость света в вакууме составляет примерно 3,0 x 10 8 м с -1 . Свет распространяется гораздо медленнее в среде.
  2. Преломление света связано с изменением скорости при переходе света из одной среды в другую.
  3. Таким образом, показатель преломления среды также может быть определен как отношение скорости света в воздухе или вакууме к скорости света в этой среде. Скорость света в воздухе или вакууме Скорость света в среде
  4. В таблице показано, как показатель преломления некоторых материалов связан со скоростью света, проходящего через них.
  5. Чем выше показатель преломления среды, тем ниже будет скорость прохождения света через нее.
  6. Среда с более высоким показателем преломления является оптически более плотной средой .

Пример показателя преломления Задачи с решениями

  1. На рисунке показан угол падения на границу воздух-вода.

    Рассчитайте угол преломления r, если показатель преломления воды равен 1,33.
    Решение:

  2. На рисунке показан луч, падающий в стакан.

    Используя углы, показанные на рисунке, определите показатель преломления стекла.
    Решение:

    Используя принцип обратимости света, можно найти угол падения i в воздухе и угол преломления r в стекле.
  3. (а) Скорость света, проходящего через среду, равна 1,8 х 10 8 мс -1 . Вычислите показатель преломления среды.
    б) Какова скорость света в среде с показателем преломления 2,4?
    Решение:


Связь между углом падения и углом преломления Эксперимент

Цель: Найти зависимость между углом падения и углом преломления.
Задача: Какая связь между углом падения и углом преломления?
Гипотеза: Когда угол падения i увеличивается, угол преломления r также увеличивается.
Переменные:
(a) Управляемая переменная: Угол падения, i
(b) Отвечающая переменная: Угол преломления, r
(c) Фиксированная переменная: Тип стеклянного блока
Материалы: Белая бумага
Аппаратура : Транспортир, циркуль, низковольтный источник питания, лучевой ящик с одной прорезью, полукруглый стеклянный блок, карандаш, линейка
Метод:

  1. Устройство установлено, как показано на рисунке.
  2. Полукруглый стеклянный блок помещается в центр круга, отмеченного на белой бумаге с углами, как показано на рисунке.
  3. Единственный луч из лучевого ящика падает в центр полукруглого стеклянного блока с его плоского края под углом падения
    , i = 15 0 .
  4. Угол преломления r измеряют и записывают в табл.
  5. Шаги 3 и 4 повторяются с углами падения, i = 30 0 , 45 0 , 60 0 , 70 0 и 80 0 .
  6. Значения sin i, sin r и \(\frac{\sin \,i}{\sin \,r}\) вычисляются и заносятся в табл.
  7. Построены графики зависимости i от r и sin i от sin r.

Результаты:

  1. Таблица результатов.
  2. Графики зависимости r от i и sin i от sin r.

Обсуждение:

  1. Угол преломления r в более плотной среде всегда меньше угла падения i в менее плотной среде.
  2. Когда угол падения i увеличивается, угол преломления r также увеличивается. Приращение угла r становится меньше, когда угол i становится больше. Следовательно, график зависимости r от i не является прямым графиком.
  3. График зависимости sin i от sin r представляет собой линейный график, проходящий через начало координат. Это показывает, что sin i прямо пропорционален sin r (sin ∝ sin r).
  4. Градиент графика зависимости sin i от sin r является константой. Следовательно, отношение \(\frac{\sin \,i}{\sin \,r}\) является константой.

Выводы:

  1. Результаты эксперимента подтверждают гипотезу.
  2. Связь между углом падения i и углом преломления r получается из отношения \(\frac{\sin \,i}{\sin \,r}\), которое является константой. Это соотношение также известно как закон Снеллиуса . Отношение \(\frac{\sin \,i}{\sin \,r}\) – это показатель преломления среды. В данном случае средой является стеклянный блок.

Рубрики: Физика С тегами: Как вы измеряете показатель преломления?, как рассчитать показатель преломления, показатель преломления, показатель преломления стекла, показатель преломления стеклянной плиты, показатель преломления масла, показатель преломления призмы, показатель преломления показатель воды, единица показателя преломления, формула относительного показателя преломления, Что такое закон преломления Снеллиуса?

Видео с вопросами: Расчет показателя преломления материала по углам падения и преломления

Стенограмма видео

Луч света, путешествующий в масле, падение на плоскую границу с воздухом под углом 45 градусов от линии нормали к границе. Преломленный луч в воздухе движется под углом 58 градусов к линии, нормальной к границе. Что такое показатель преломления масло? Дайте ответ с точностью до одной запятой место.

Итак, в этом сценарии мы начнем с луча света, который движется в масле. И нам говорят, что этот луч падение на плоскую границу с воздухом. Так скажем, что это наш граница, там, где здесь слева, у нас есть нефть. А потом, справа, мы есть воздух. Нам говорят, что этот луч приближается сбоку в масле попадает на границу под углом 45 градусов от линии нормали к границе.

Итак, если это наш луч входит и достижения этой границы, то в точке, где наш луч попадает на эту границу, если мы должны были провести нормальную линию, то есть линию, перпендикулярную границе поверхность. Тогда нам говорят, что угол между этой нормальной линией и нашим лучом 45 градусов. И тогда, когда наш луч достигает этого граница, она преломляется. Это значит, что он изгибается. Нам говорят, что так оно и есть, так что когда луч движется в воздухе, он движется под углом 58 градусов к этой нормальная линия. И это будет выглядеть примерно так это. Мы видим, что когда луч ушел через эту границу, он отодвинулся от нормальной линии.

Зная все это, мы хотим решить для показателя преломления масла, среды, в которой первоначально находился луч. Теперь, всякий раз, когда у нас есть луч свет, идущий из одного материала через границу в другой, мы можем помнить закон называемый законом Снелла, который описывает эту ситуацию. Закон Снеллиуса связан с угол, под которым луч падает на границу, угол, под которым он покидает границу границей, называемой углом преломления, а также с показателями преломления материалы по обе стороны от этой границы. В нашем случае это материалы. масло и воздух.

Итак, вообще говоря, если у нас есть луч свет, проходящий через материал с показателем преломления, называемым 𝑛 субединицей и этот луч пересекает границу в материал с показателем преломления 𝑛 sub два. А если угол между линией нормали к этой границе и входящему лучу, мы называем 𝜃 sub 𝑖, а угол между этой нормальной линией и исходящим лучом мы называем 𝜃 sub 𝑟, угол преломление. Тогда закон Снелла гласит, что 𝑛 один, начальный показатель преломления, умноженный на грех 𝜃 sub 𝑖, угол падения, равно 𝑛, умноженному на два греха 𝜃 sub 𝑟, угла преломления.

Теперь, если мы применим закон Снелла к нашему конкретный сценарий нашего луча, начинающегося в масле и уходящего в воздух, тогда мы можем напиши так. Мы можем сказать, что 𝑛 sub 𝑜, показатель преломления масла, умноженный на грех 45 градусов, потому что 45 градусов угол падения равен 𝑛 sub 𝑎, показателю преломления воздуха, умножить на грех 58 градусов, где 58 градусов — угол преломления. В этом уравнении это 𝑛 sub 𝑜 для которого мы хотим найти показатель преломления масла. Для того, чтобы это сделать, нам потребуется знать 𝑛 sub 𝑎, показатель преломления воздуха.

Когда мы говорим о преломлении index, в отношении воздуха верно то, что он примерно подобен вакууму. То есть мало что влияет от скорости света при его движении в среде. показатель преломления чистого вакуум ровно один. И для наших целей мы можем рассматривать показатель преломления воздуха имеет такое же значение. Это означает, что мы можем заменить 𝑛 sub 𝑎 в нашем уравнении закона Снелла только с одним. Это хорошее приблизительное значение для показатель преломления воздуха.

Это означает, что для решения 𝑛 sub 𝑜, показатель преломления масла, нам просто нужно разделить обе стороны уравнения на грех 45 градусов, сокращая этот член в левой части. Показатель преломления масла равен греху 58 градусов, деленному на грех 45 градусов. Вводя это выражение в наш калькулятор, находим результат 1,19932 и так далее. Но помните, мы должны отдать ответ до одного десятичного знака. Когда мы смотрим на значение в нашем первое десятичное место, единица, мы узнаем, останется ли оно прежним или округлить глядя на следующее значение, девять. Поскольку девять больше или равно пяти, единица округляется до двух.

И наш окончательный ответ: 1.2. Это показатель преломления масла до одного десятичного знака.

Показатель преломления – формула и пример

Показатель преломления – обычное явление, за которым наблюдают почти ежедневно.

Луч света меняет свое направление при переходе из одной среды в другую. Это происходит из-за изменения скорости света в каждой среде. Скорость света в вакууме \[3\times10^{8}\] метров в секунду, а скорость света в воздухе \[2,9{8}\] метров в секунду.

Показатель преломления/показатель преломления определяется как отношение скорости света в вакууме к скорости света в среде. Значение показателя преломления варьируется от одной среды к другой. Другими словами, показатель преломления является мерой искривления светового луча при переходе из одной среды в другую.



Явление преломления связано с двумя аспектами:-



Расчет скорости света

Для расчета показателя преломления учитывается скорость света в двух средах. Символ «n» обозначает показатель преломления.

Скорость света в 1-й среде — v 1

Скорость света во 2-й среде- v 2

Теперь показатель преломления (n) 2-й среды по отношению к 1-й среде равен:-

 n 21 = Скорость света в 1-й среде/ Скорость света во 2-й среде

Или, мы можем сказать: —

n 21 = v 1 /v 2

Теперь показатель преломления (n) 1-й среды по отношению ко 2-й: Скорость света во 2-й среде / скорость света в 1-й среде

или, мы можем сказать:-

N 12 = V 2 / V 1

Абсолютный индекс

. , для расчета показателя преломления рассматриваются две разные среды. Но когда одна из двух сред считается вакуумом, то показатель преломления второй среды по отношению к первой среде известен как абсолютный показатель преломления. Символ n обозначает абсолютный показатель преломления.

Следовательно, n = скорость света в вакууме/скорость света в среде

Скорость света в вакууме больше, чем скорость света в воздухе.

Предположим, что скорость света в воздухе равна «с», а скорость данной среды равна «v». Затем показатель преломления данной среды рассчитывается как:-

n = скорость света в воздухе/скорость света в данной среде

n = c/v

Например, показатель преломления воды равен 1,33, что означает, что скорость света в воде в 1,33 раза меньше скорости света в вакууме.



Оптическая плотность

Оптически более плотная среда – это среда с более высоким значением показателя преломления. Это означает, что скорость света в оптически более плотной среде меньше, чем в оптически более разреженной среде.



Закон Снеллиуса. Расчет угла преломления

Показатель преломления также определяет, насколько свет меняет свой путь при переходе из одной среды в другую. Закон Снелла объясняет этот угол преломления. Закон Снелла также известен как «Закон преломления» и «Закон Снелла-Декарта». Виллеброрд Снелл открыл закон Снелла в 1621 г.

Когда свет попадает на барьер между двумя средами, он частично преломляется и частично отражается. Закон Снеллиуса объясняет соотношение между углом падения и углом преломления при переходе света через одну среду в другую, например воздух, стекло, воду.

Отношение синуса угла падения к синусу угла преломления идентично отношению фазовой скорости в двух разных средах. Более того, оно также идентично отношению показателей преломления.

\[\frac{Sin\theta _{2}}{Sin\theta _{1}} = \frac{v_2}{v_1} = \frac{n_1}{n_2}\]

Здесь,

  • Каждая θ рассчитывается по линии, перпендикулярной границе поверхности (нормальной)

  • v — Скорость света относительно каждой среды

  • n — Показатель преломления относительно каждой среды

Закон Снеллиуса применяется к изотропным средам (где большинство величин вообще не зависят от направлений).



Практическое применение закона преломления

  1. Оптические инструменты, такие как очки, линзы и другие инструменты.

  2. Объективы фотоаппаратов: Желательно знать, насколько свет изменит свой путь от объектива фотоаппарата. Это помогает в коррекции положения объекта.

  3. Контактные линзы: как носимые линзы, контактные линзы также должны быть откалиброваны в соответствии со зрением каждого человека.

  4. Жидкости: Существуют специальные инструменты, используемые для расчета рефракции в жидкостях. Это полезно при смешивании двух жидкостей в промышленности и при создании определенных видов конфет.

Скорость и показатель преломления

Все физические ресурсы MCAT

8 Диагностические тесты 303 практических теста Вопрос дня Карточки Learn by Concept

Физическая помощь MCAT » Физика » Оптика » Общие принципы и свойства » Скорость и показатель преломления

Лампа накаливания показана через стеклянную призму. Затем свет определенной длины волны направляется в стеклянную кювету, содержащую неизвестную концентрацию белка. Обычно этот процесс называется спектроскопией и используется для определения концентрации ДНК, РНК и белков в растворах. Показатели отражения воздуха, стекла и раствора равны 1, 1,5 и 1,3 соответственно.

Скорость света __________ при переходе из воздуха в стекло.

Возможные ответы:

определить невозможно

увеличить

уменьшить

оставить без изменений

Правильный ответ:

уменьшить

6 Пояснение:

В этом вопросе нам предлагается рассмотреть взаимосвязь между скоростью и показателем преломления среды. Если мы вспомним определение показателя преломления, то узнаем, что он определяется отношением скорости света в вакууме и скорости света в какой-либо другой среде.

n — показатель преломления, c — скорость света в вакууме, v — скорость света в новой среде.

Мы видим, что n и v обратно пропорциональны, а это означает, что чем выше n, тем ниже скорость. По мере того как свет перемещался из воздуха (n = 1) в стекло (n = 1,5), n увеличивалось, и, следовательно, скорость должна уменьшаться, поскольку скорость света в вакууме постоянна.

Сообщить об ошибке

Лампа накаливания показана через стеклянную призму. Затем свет определенной длины волны направляется в стеклянную кювету, содержащую неизвестную концентрацию белка. Обычно этот процесс называется спектроскопией и используется для определения концентрации ДНК, РНК и белков в растворах. Показатели отражения воздуха, стекла и раствора равны 1, 1,5 и 1,3 соответственно.

При выходе света из стенки кюветы в раствор его длина волны __________.

Возможные ответы:

невозможно определить

уменьшается

остается без изменений

увеличивается

Пояснение:

Этот вопрос требует от нас найти взаимосвязь между длиной волны и показателем преломления. Нам нужно будет знать два уравнения, чтобы вычислить связь между ними.

Во-первых, нам нужно связать скорость и показатель преломления. Определение показателя преломления позволяет нам связать их.



Мы также знаем соотношение между скоростью и длиной волны.

 Теперь мы можем приравнять эти формулы друг к другу, чтобы найти взаимосвязь между длиной волны и показателем преломления.

Мы видим, что  и n обратно пропорциональны. Если n уменьшается, длина волны должна увеличиваться. В нашей задаче свет движется от более высокого показателя преломления к более низкому, а это означает, что длина волны становится длиннее (увеличивается).

Сообщить об ошибке

Сколько времени потребуется фотону, чтобы пройти через минеральное масло?

Возможные ответы:

Правильный ответ:

Пояснение:

Показатель преломления равен скорости света в среде, деленной на скорость света в вакууме.

Мы можем найти время прохождения заданного расстояния, манипулируя этим уравнением и комбинируя его с уравнением скорости: .

Подставьте данные значения и найдите скорость в среде.

Теперь мы можем вернуться к уравнению скорости и найти время в пути.

Мы можем признать, что ответ можно упростить, переведя в наносекунды.

Сообщить об ошибке

Показатель преломления среды A равен 1,2, а среды B — 1,36. В какой среде свет распространяется быстрее и с какой скоростью?

Скорость света .

Возможные ответы:

Среда A со скоростью

Среда B со скоростью

Среда A со скоростью

Скорость света будет в любой среде

Среда B со скоростью

9 Правильный ответ:

Среда А со скоростью

Пояснение:

Показатель преломления среды (n) равен скорости света (c), деленной на скорость света в среде (v).

Преобразование уравнения позволяет нам увидеть взаимосвязь относительно v.

Чем ниже показатель преломления, тем выше скорость света. Среда А имеет меньший показатель преломления. Свет будет двигаться быстрее через среду A со скоростью, равной скорости света, деленной на показатель преломления.

Сообщить об ошибке

Что из следующего не происходит, когда световая волна распространяется из среды с высоким показателем преломления в среду с более низким показателем преломления?

Возможные ответы:

Увеличение скорости

Увеличение частоты

.

Увеличение частоты

Пояснение:

Когда волна распространяется в менее плотную среду, она ускоряется, отклоняясь от нормальной линии. Показатель преломления говорит об отношении скорости в вакууме к скорости в среде; таким образом, скорость будет больше в среде с меньшим показателем преломления.

Частота остается неизменной независимо от среды, однако, поскольку скорость меняется, длина волны должна учитывать это изменение.

Если скорость увеличивается, а частота остается постоянной, длина волны также должна увеличиваться.

Наконец, фазовый сдвиг возникает только при отражении луча света от поверхности более плотной среды.

Сообщить об ошибке

Каков показатель преломления материала, в котором свет распространяется со скоростью  ?

Возможные ответы:

Такого материала не существует, так как скорость света постоянна

Правильный ответ:

9

Правильный ответ:

9

Правильный ответ:

9


.

Добавить комментарий

Ваш адрес email не будет опубликован.
