Как добывают железную руду
Как добывают железную рудуСтойленский ГОК в Белгородской области — один из ведущих производителей железорудного сырья: на его долю приходится более 15% производства товарной руды в России. Съемки проводились в течение пяти лет и в сумме заняли более 25 дней. Большой фоторепортаж.
80 фото
Фотографии и текст Дмитрия Чистопрудова
1. Железные руды — это природные минеральные образования, содержащие железо и его соединения в таком объёме, когда промышленное извлечение железа из этих образований целесообразно. Сырье СГОК берет из Стойленского месторождения Курской магнитной аномалии. Со стороны подобные объекты выглядят как большинство производств — какие-то цеха, элеваторы и трубы.

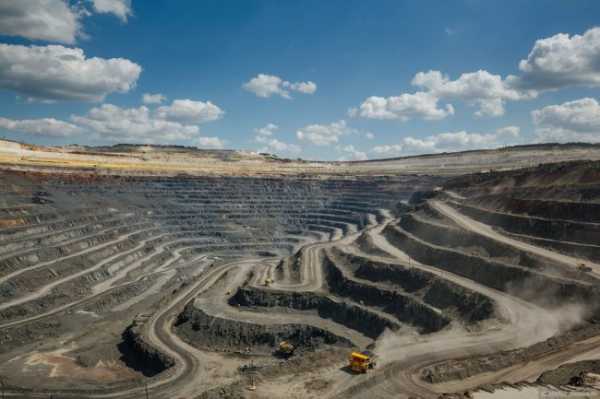

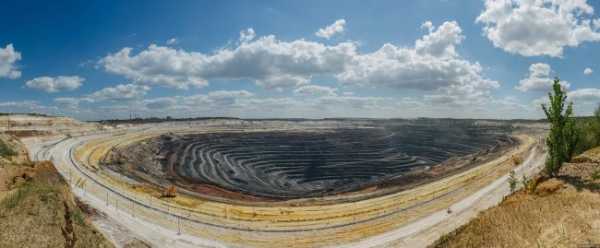

3. Добычу ведут открытым способом. Для того, чтобы добраться до богатой руды и кварцитов горняки снимают и вывозят в отвалы десятки миллионов кубометров земли, глины, мела, и песка.

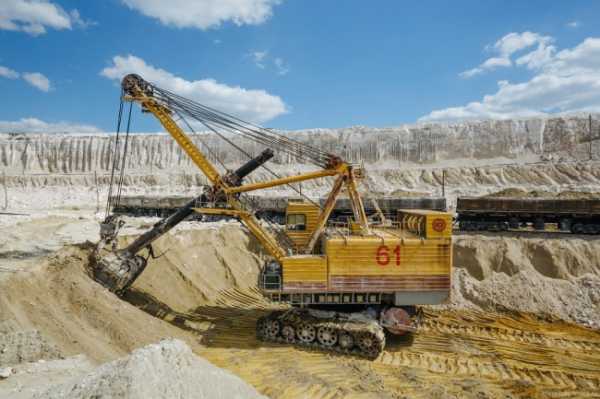

4. Рыхлые породы разрабатывают экскаваторами с «обратной лопатой» и драглайнами. «Обратные лопаты» выглядят как привычные ковши, только в карьере СГОКа они большие – 8 куб. м.
5. В таком ковше свободно разместятся 5-6 человек или 7-8 китайских человек.
6. Рыхлые породы, которые горняки называют вскрышей, перевозятся на отвалы железнодорожными составами. Еженедельно горизонты, на которых производится работа, изменяют свою форму. Из-за этого постоянно приходится перекладывать железнодорожные пути, сеть, переносить железнодорожные переезды и т.д.

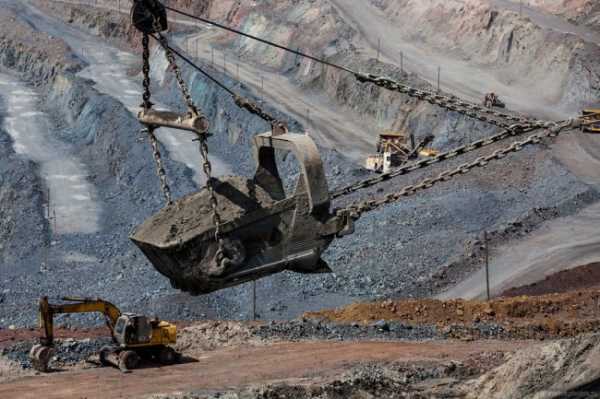

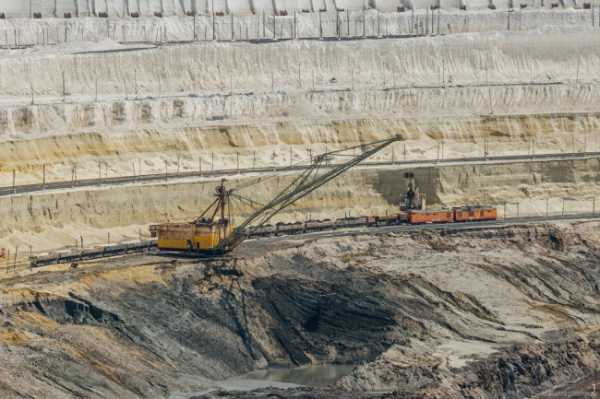

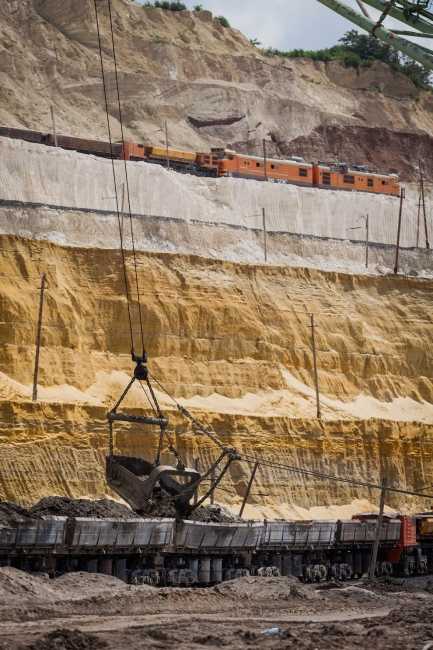

7. Драглайн. Ковш на 40-метровой стреле выбрасывается вперед, затем канаты тянут его к экскаватору.
8. Под собственным весом ковш загребает в себя около десяти кубометров грунта за один бросок.

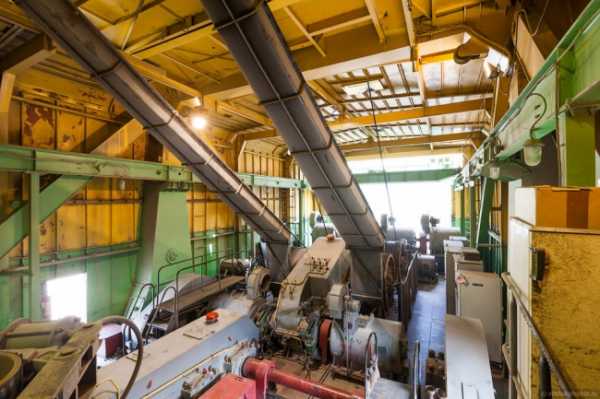

9. Машзал.
10. Машинисту нужна очень большая сноровка, чтобы выгрузить такой ковш в вагон, не повредив борта и не задев высоковольтную линию контактной сети локомотива.

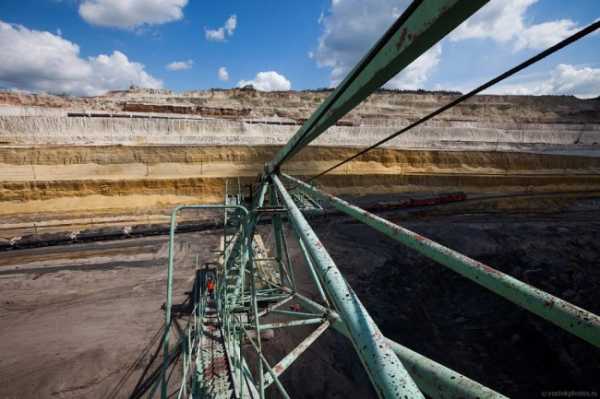

11. Стрела экскаватора.

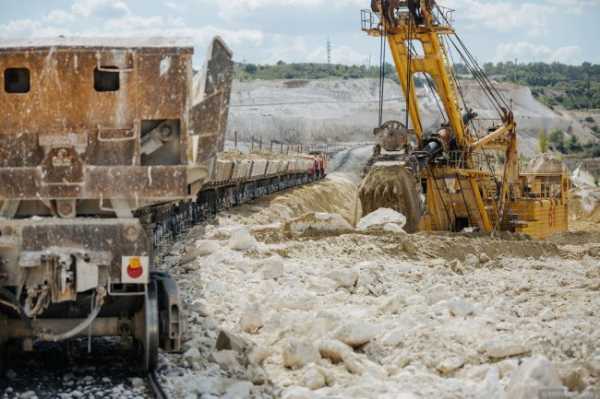

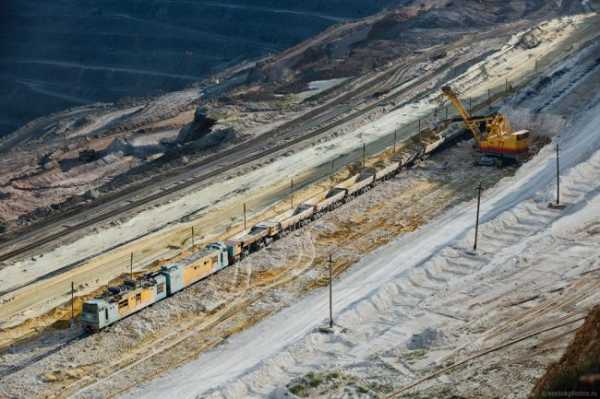

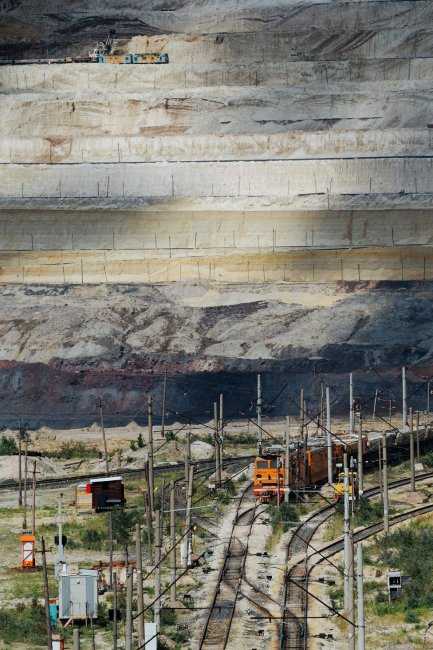

12. Железнодорожный состав с вагонами думпкарами (это самоопрокидывающиеся вагоны) вывозит вскрышу на отвалы.
13.

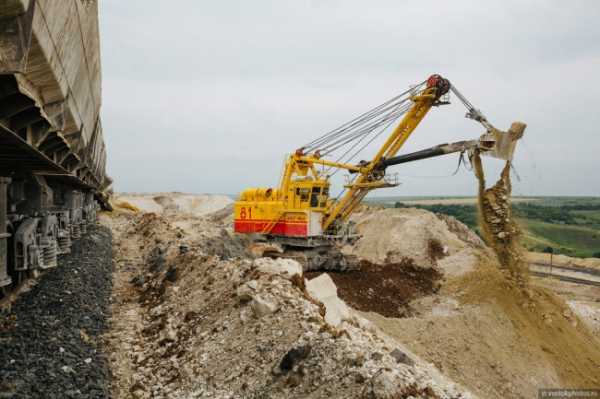

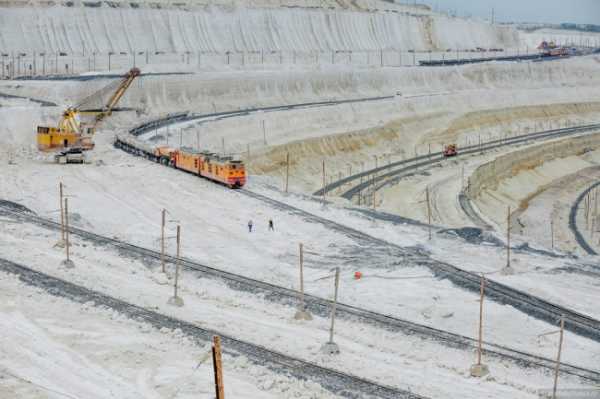

14. На отвалах происходит обратная работа — вкрыша из вагонов складируется экскаватором в аккуратные холмы. При этому рыхлые породы не просто сваливают в кучу, а складируют по-отдельности. На языке горняков такие склады называются техногенными месторождениями. Из них берут мел для производства цемента, глину — для производства керамзита, песок — для строительства, чернозем — для рекультивации земель.

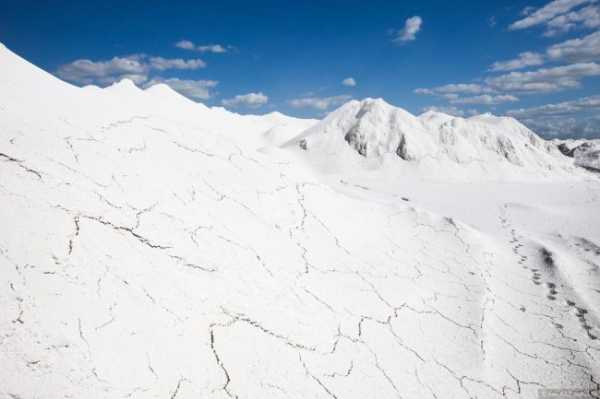

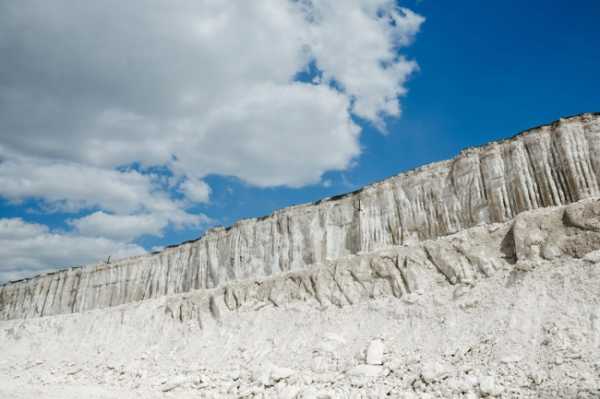

15. Горы меловых отложений. Все это не что иное, как отложения доисторических морских обитателей — моллюсков, белемнитов, трилобитов и аммонитов. Около 80 – 100 миллионов лет назад на этом месте плескалось мелководное древнее море.

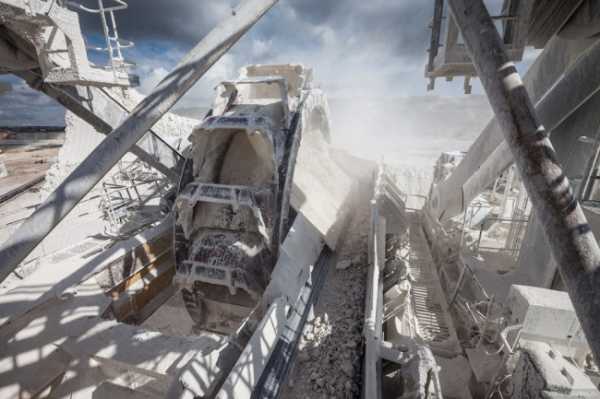

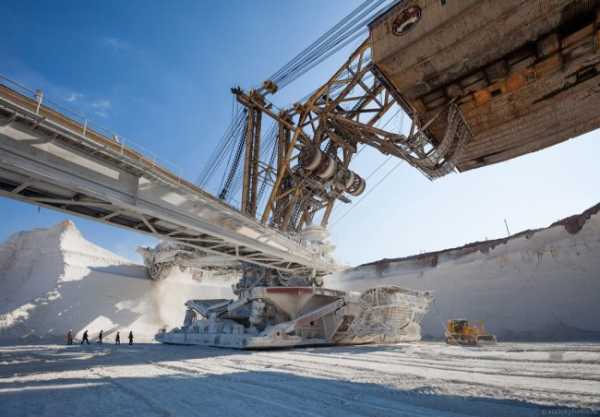

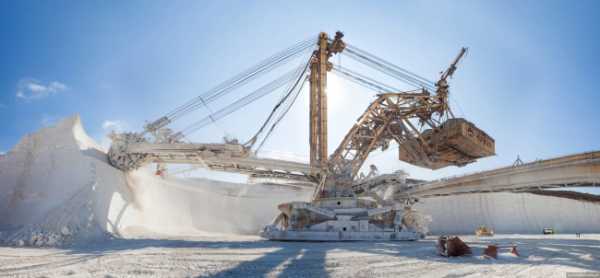

16. Одна из главных достопримечательностей Стойленского ГОКа — горно-вскрышной комплекс (ГВК) с ключевым агрегатом — шагающим роторным экскаватором KU-800. ГВК изготовили в Чехословакии, два года собирали в карьере СГОКа и запустили в работу в 1973 году.
17. С тех пор роторный экскаватор шагает вдоль бортов карьера и 11-метровым колесом срезает меловые отложения.
18. Высота экскаватора 54 метра, масса — 3 тысячи 350 тонн. Это сравнимо с весом 100 вагонов метро. Из такого количества металла можно было бы сделать 70 танков Т-90. Кликабельно:

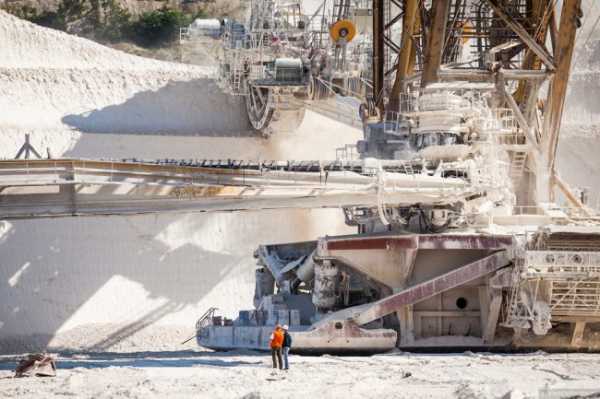

19. Экскаватор опирается на поворотную платформу и передвигается с помощью «лыж», которые приводятся в действие гидроцилиндрами. Для работы этого монстра необходимо напряжение в 35 тысяч вольт.
20. Механик Иван Толмачев из тех людей, кто участвовал в пуске KU-800. Больше 40 лет назад, в 1972 году, сразу после окончания Губкинского горного техникума, Ивана Дмитриевича приняли помощником машиниста роторного экскаватора. Вот уж когда пришлось молодому специалисту побегать по лестничным галереям! Дело в том, что электрическая часть экскаватора оказалась далёкой от совершенства, поэтому не одну сотню ступеней нужно было преодолеть, пока найдешь причину отказа того или иного узла. Плюс к этому документы перевели с чешского не полностью. Чтобы вникнуть в схемы, над бумагами приходилось просиживать ночами, ведь к утру нужно было придумать, как устранить ту или иную неисправность.
21. Секрет долголетия KU-800 в его особом режиме работы. Дело в том, что, кроме плановых ремонтов в рабочем сезоне, зимой весь комплекс становится на капитальный ремонт и выполнение перестроек конвейерных линий. Три месяца ГВК готовят к новому сезону. За это время успевают привести в порядок все узлы и агрегаты.

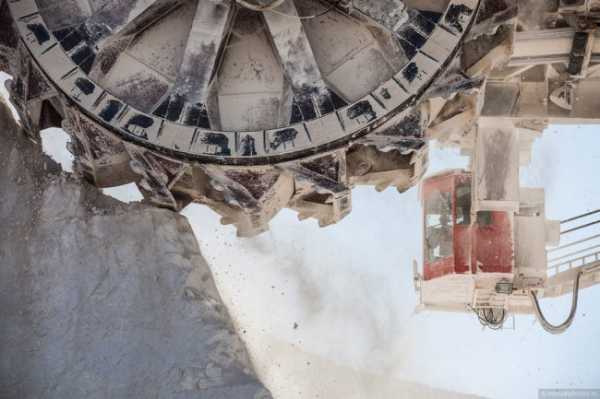

22. Алексей Мартианов в кабине с видом на ротор экскаватора. Вращающееся трехэтажное колесо впечатляет. Вообще от путешествия по галереям KU-800 захватывает дух.
— У вас эти впечатления, наверное, уже немного притупились?
— Да, есть такое, конечно. Ведь с 1971 года работаю здесь.
— Так ведь в те годы этого экскаватора еще и не было?
— Была площадка, на которой его только монтировать начинали. Шел он сюда узлами, около трех лет собирали его шеф-монтажники чехи.
— По тем временам это невиданная техника была?
— Да, это четвертая машина, вышедшая с конвейера чехословацкого завода-изготовителя. Газетчики нас тогда прямо-таки атаковали. Даже в журнале «Наука и жизнь» про наш экскаватор писали.

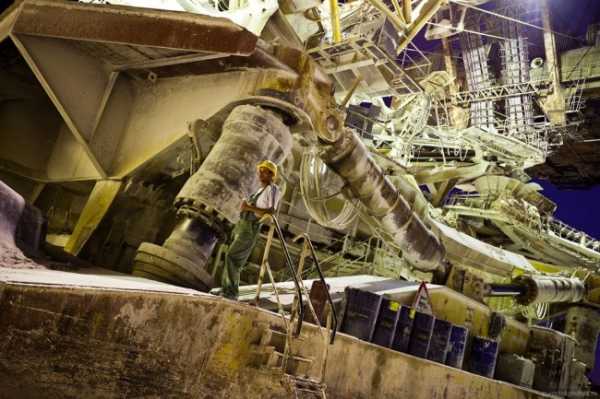

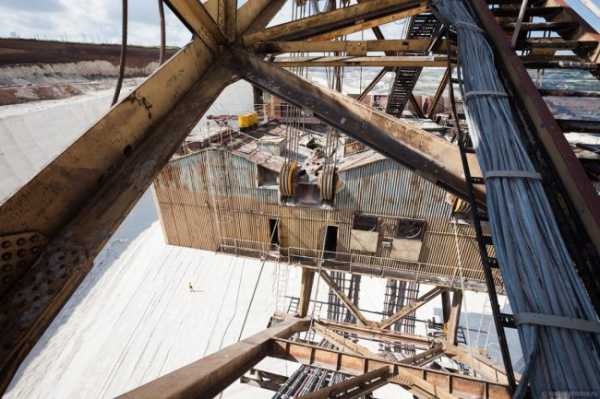

23. Висящие залы электрооборудованием и распредустройства служат противовесом стреле.
— Я, конечно, понимаю, что это шагающий экскаватор. Но до сих пор не могу представить, как такая «махина» может ходить фактически?
— Она очень хорошо ходит, хорошо разворачивается. Шаг в два с половиной метра занимает всего полторы минуты. Вот, под рукой, пульт управления шагами: лыжи, база, стоп, поворот экскаватора. Через неделю мы готовимся поменять место дислокации, в обратную сторону пойдем, туда, где конвейер строится.
24. О своем экскаваторе Алексей Мартианов, бригадир машинистов ГВК рассказывает с любовью, как об одушевленном предмете. Говорит, что в этом ему нечего стесняться: каждый из его экипажа также относится к своей машине. Более того, как о живом начинают отзываться и специалисты чешского завода-изготовителя, курирующие крупные ремонты экскаватора.
25. Только на верхней площадке экскаватора, в сорока метрах от земли, ощущаешь его истинные размеры. Кажется, что в лестничных галереях можно заблудиться, а ведь в этих хитросплетениях металла и кабельных коммуникаций есть еще рабочие и машинные отделения, зал с электрооборудованием, распредустройства, отсеки гидравлических агрегатов шагания, поворота, устройства подъёма и выдвижения роторной стрелы, грузоподъемные краны, конвейеры.
При всей металло- и энергоемкости экскаватора в его экипаже работает всего 6 человек.

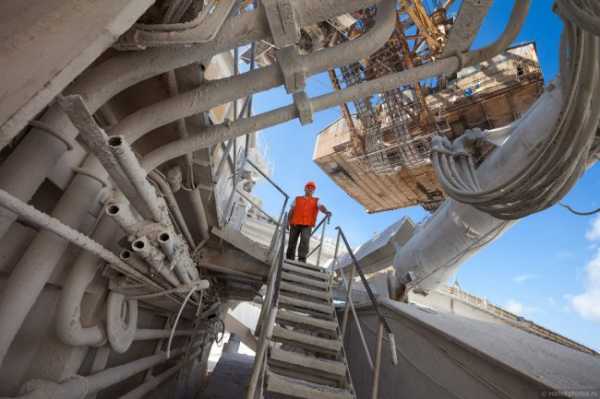

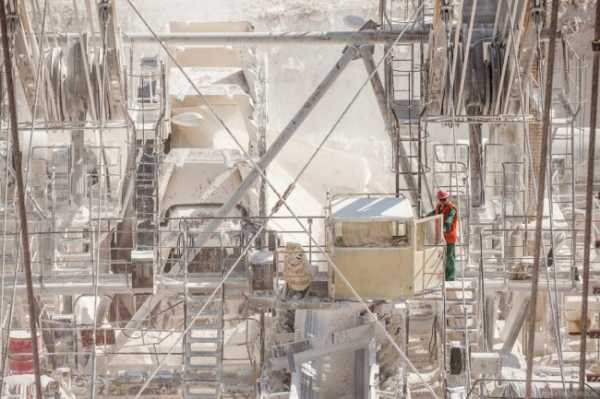

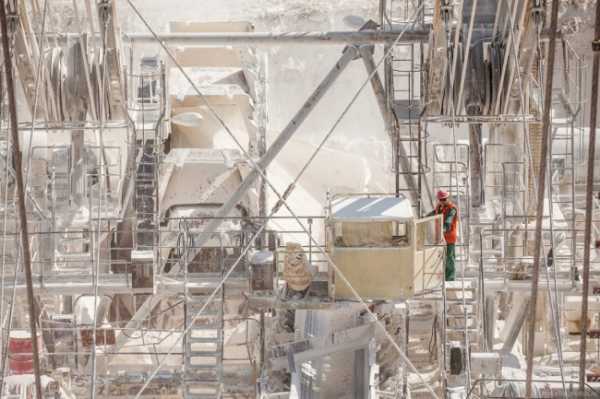

26. Узкие железные лесенки местами с подвижными ступенями опутывают экскаватор, как лесные тропинки. Бесконечные реки проводов пронизывают экскаватор вдоль и поперек.
27. — Как вы им управляете? Есть ли какие-нибудь свои секреты? Вот придет, к примеру, новый человек, через сколько месяцев его можно будет посадить сюда, в это кресло?
28. Конструкция KU-800 и сейчас удивляет инженерными решениями. В первую очередь, оптимальными расчетами несущих узлов и деталей. Достаточно сказать, что экскаваторы, аналогичные по производительности чешскому KU-800, имеют значительно большие размеры и массу, они до полутора раз тяжелее.

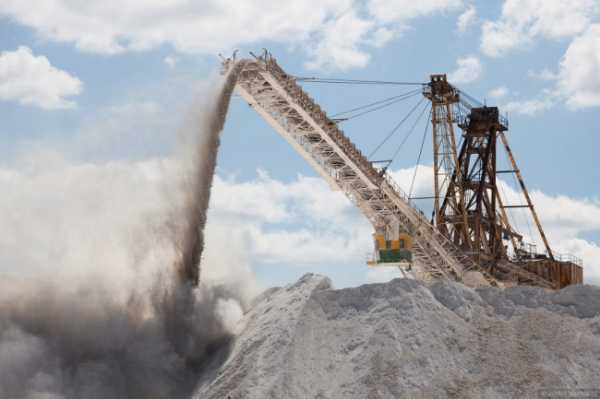

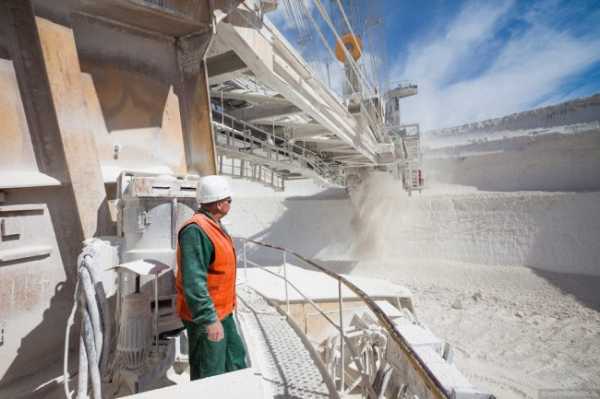

29. Срезанный ротором мел по системе конвейеров проезжает около 7 километров и с помощью отвалообразователя складируется в меловые горы.
30. За год в отвалы отправляют такой объем мела, которого хватило бы, чтоб насыпать двухполосную дорогу высотой 1 метр и длиной 500 километров.

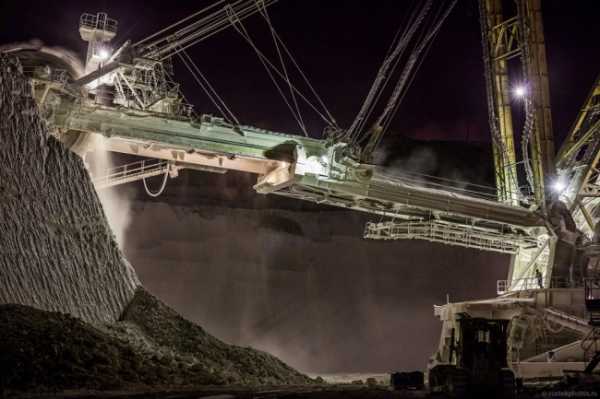

31. Машинист погрузочной стрелы. Всего на отвалообразователе работает смена из 4 человек.

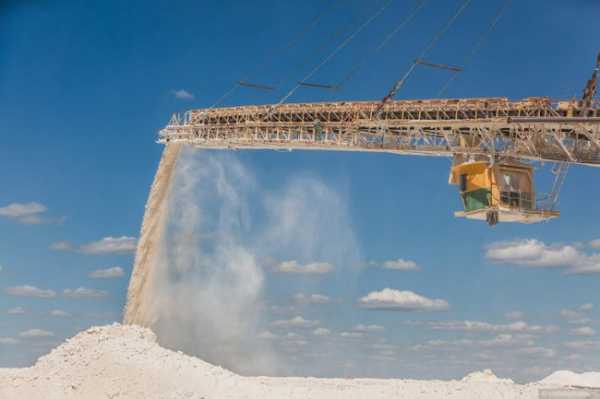

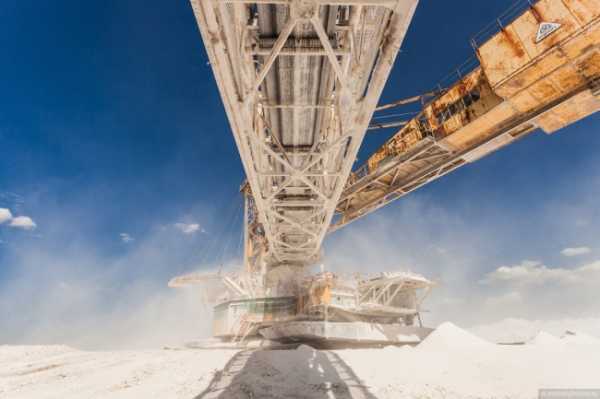

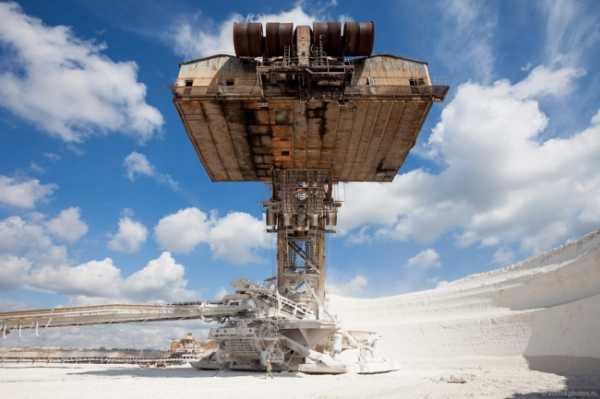

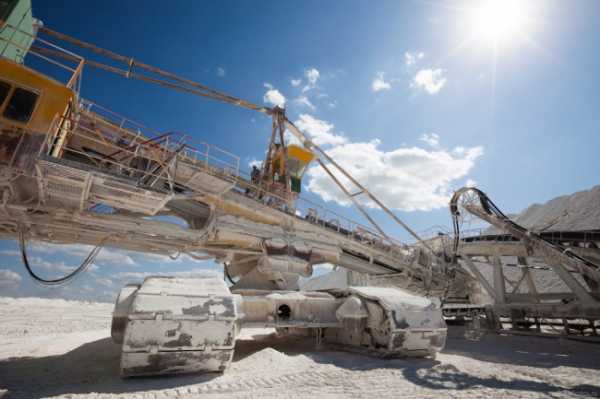

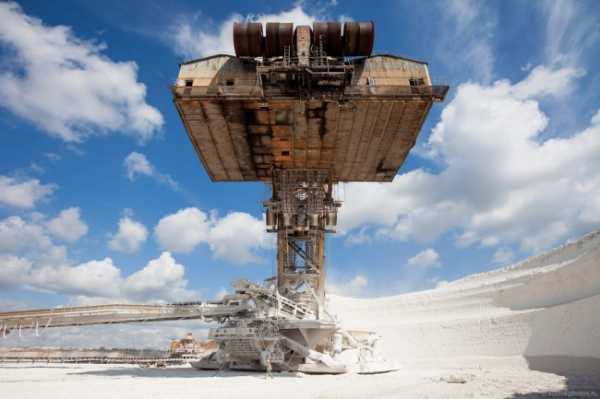

32. Отвалообразователь — уменьшенная копия KU-800 за исключением отсутствия роторного колеса. Экскаватор наоборот.
33.

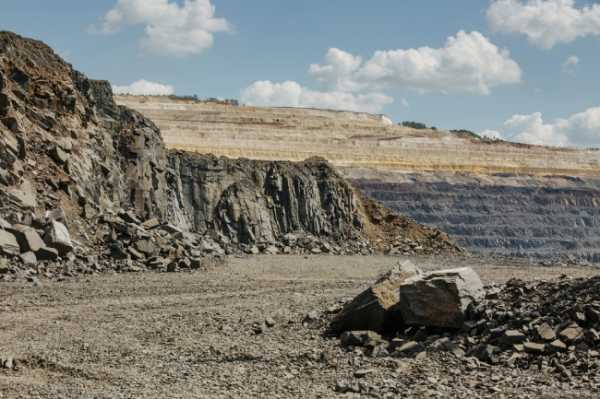

34. Сейчас основной полезный минерал в карьере Стойленского ГОКа — это железистые кварциты. Железа в них от 20 до 45%. Те камни, где железа больше 30% активно реагируют на магнит. Этим трюком горняки часто вызывают удивление у гостей: «Как это — обычные с виду камни, и вдруг притягиваются магнитом?»
35. Богатой железной руды в карьере Стойленского ГОКа уже мало. Она покрывала не очень толстым слоем кварциты и её почти выработали. Поэтому кварциты теперь главное железорудное сырье.
36.

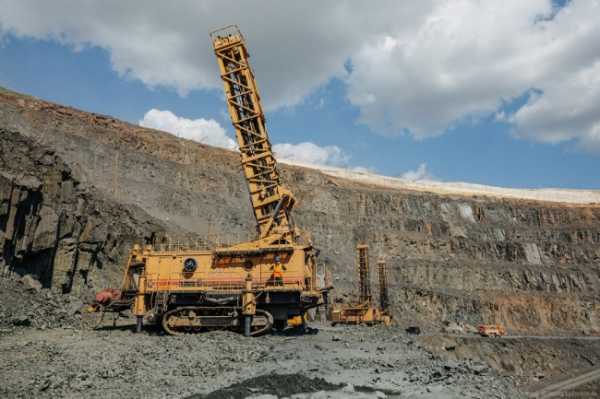

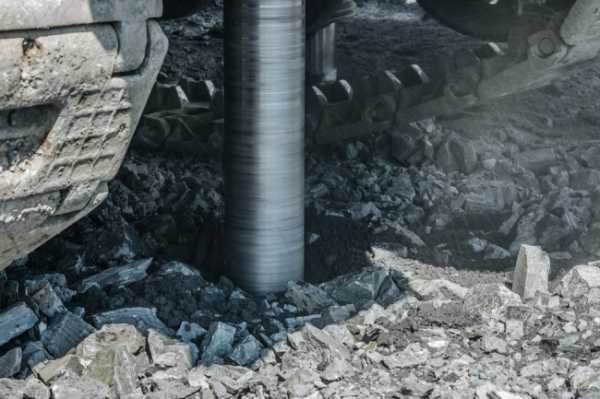

37. Чтобы добыть кварциты, их вначале взрывают. Для этого бурят сеть скважин и заливают в них взрывчатку.
38. Глубина скважин достигает 17 метров.

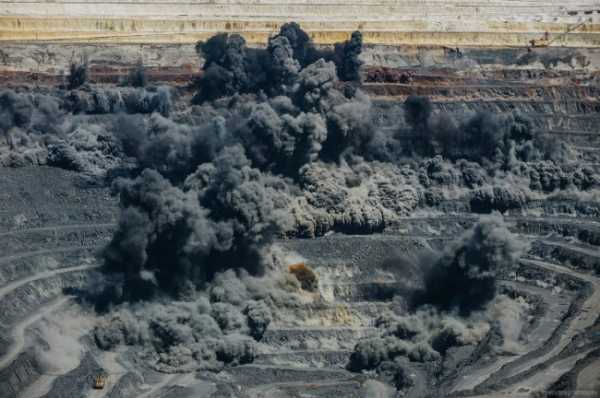

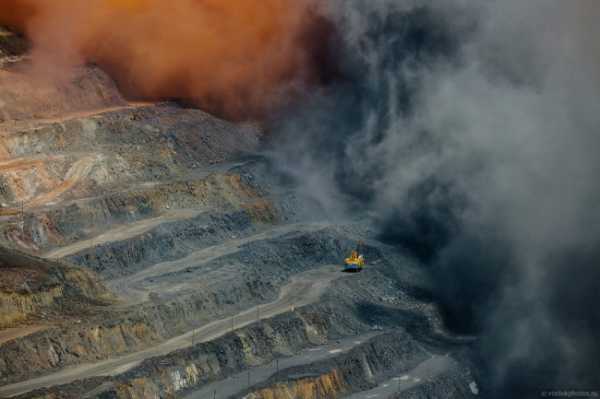

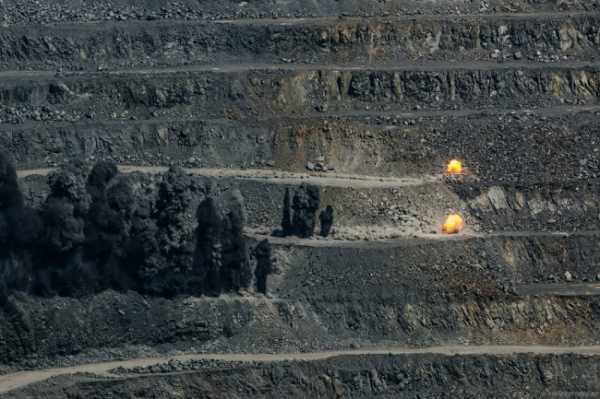

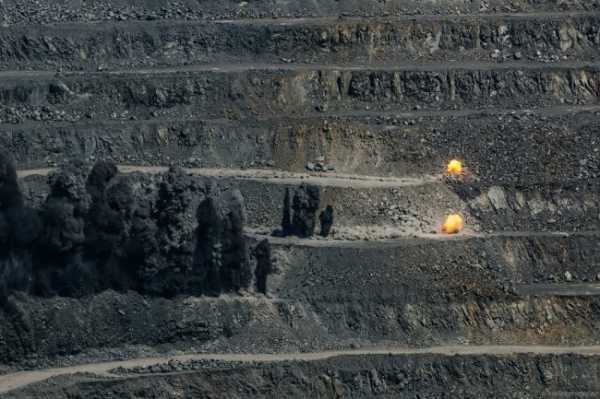

39. В год Стойленский ГОК проводит до 20 взрывов горной породы. При этом масса взрывчатки, использованной при одном взрыве, может достигать 1 000 тонн. Чтобы при этом не получилось сейсмического удара, взрывчатое вещество подрывают волной от скважины к скважине с задержкой в доли секунды.

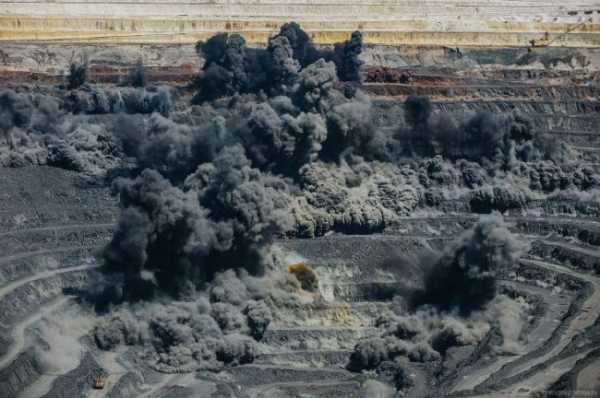

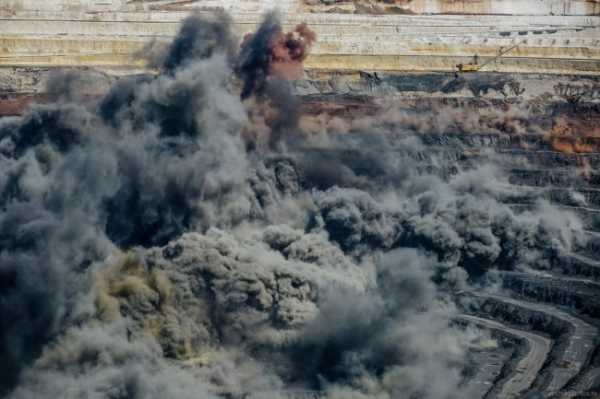

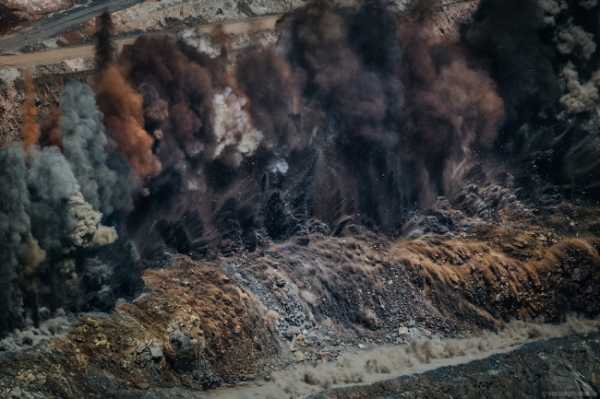

40. Бадабум!
41.
42.

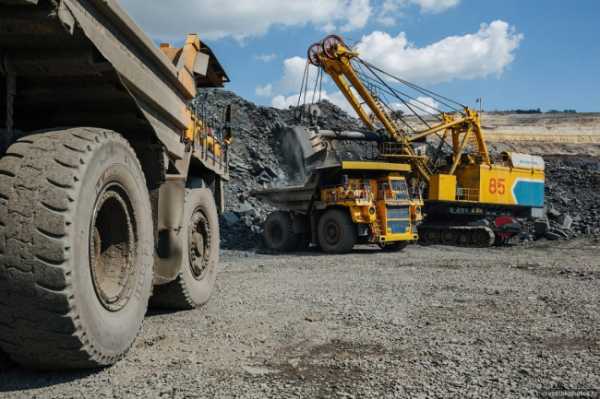

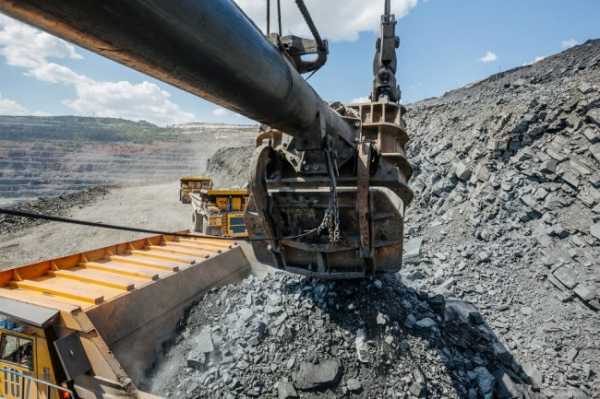

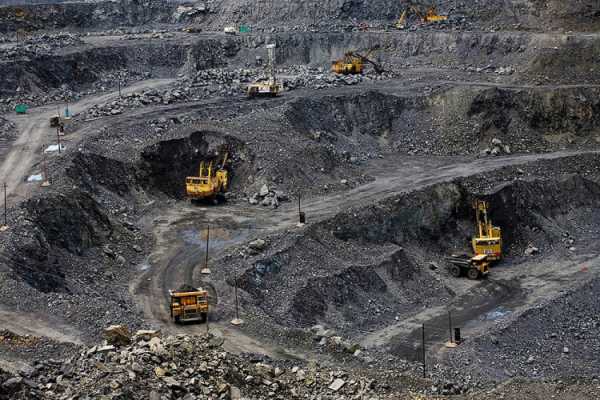

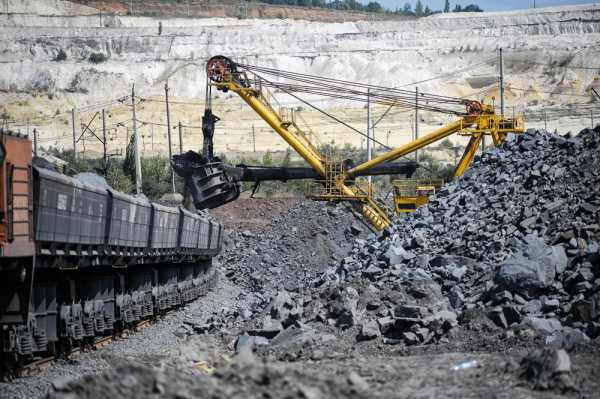

43. Раздробленную взрывом руду большие экскаваторы перегружают в автосамосвалы. В карьере СГОКа работают около 30 БелАЗов грузоподъемностью по 136 тонн.

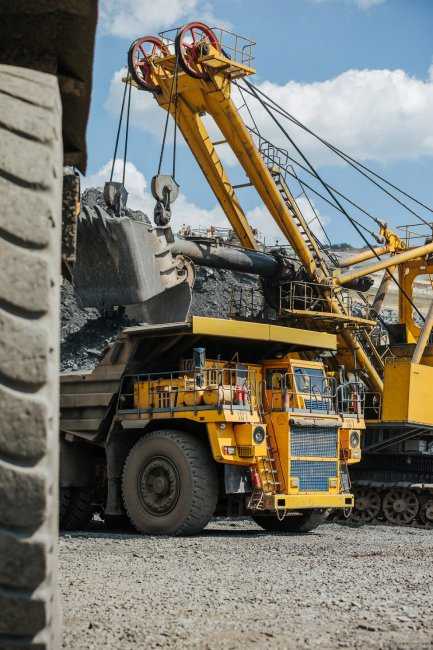

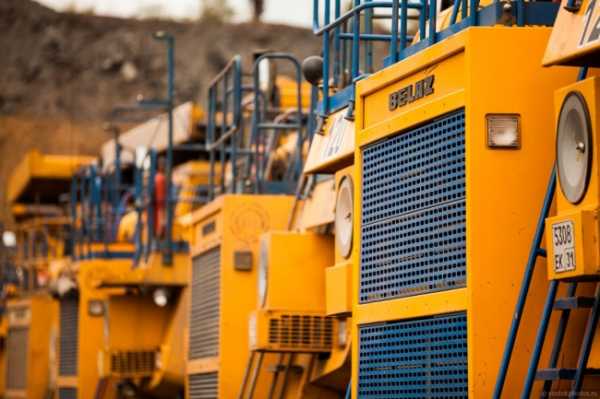

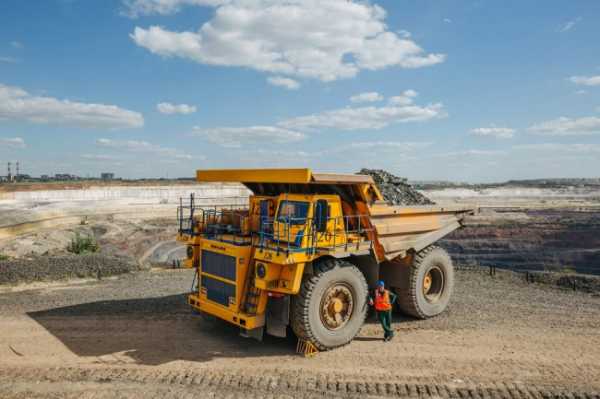

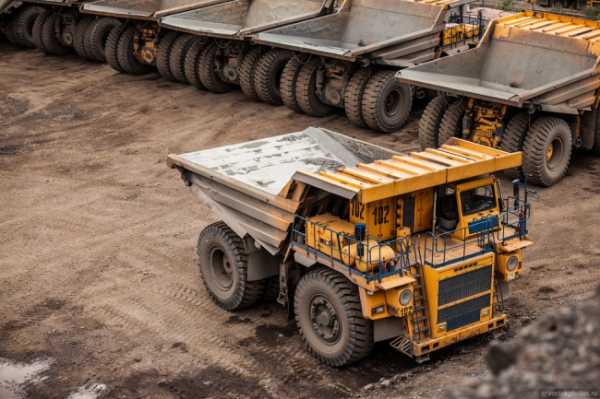

44. 136-тонный Белаз заполняется с горочкой за 5-6 оборотов экскаватора.
45.
46. Вжжжж!
47.
48. Кликабельно:

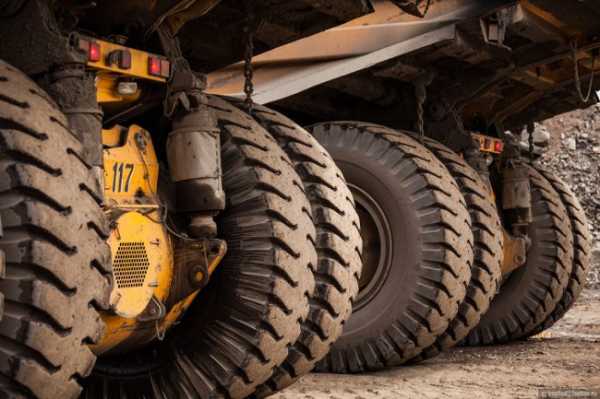

49. Гусеница размером с человека.
50.

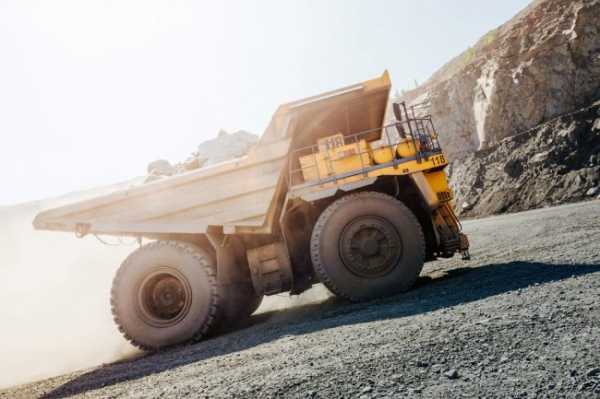

51. Дмитрий, водитель Белаза, говорит, что управлять этим «слоником» не сложнее Шестерки жигулей.
52. Но права нужно получать отдельно. Главное — чувствовать габариты и никогда не забывать, с каким весом работаешь.
53.
54.
55.
56.
57.
58.
59.

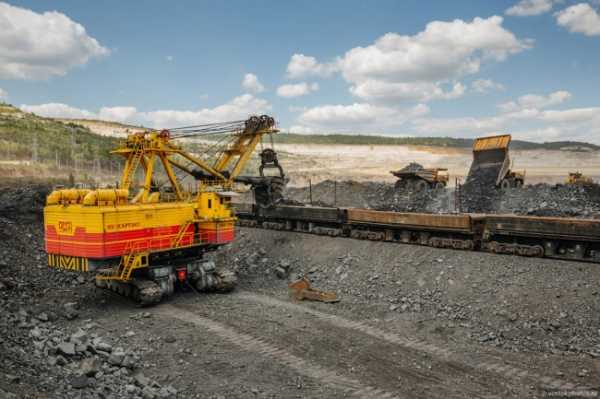

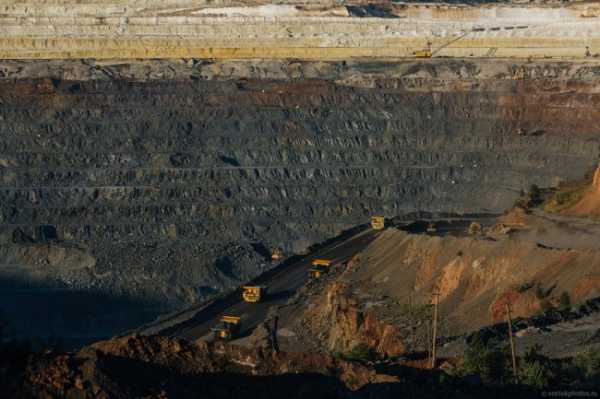

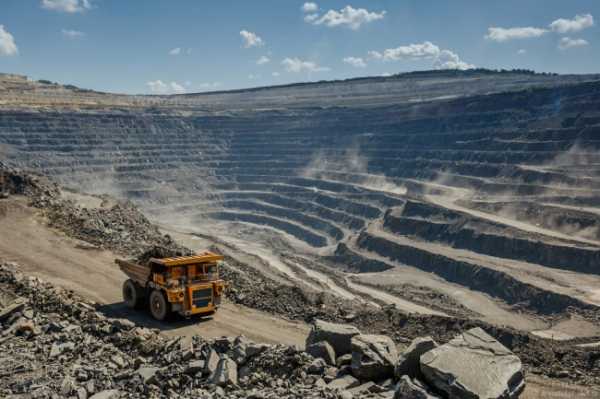

60. Белазы перевозят руду на перегрузочные склады в средней части карьера, где уже другие экскаваторы перегружают её в вагоны думпкары.
61.

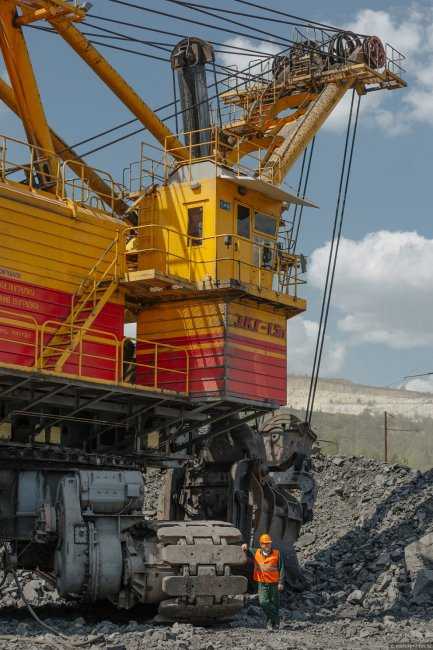

62. Экскаватор и его оператор.

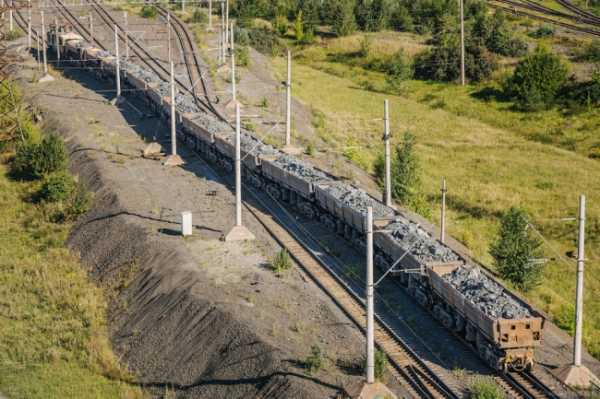

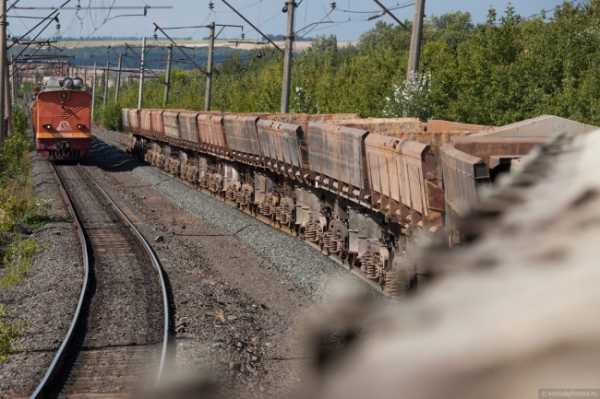

63. Загруженные составы из 11 вагонов отправляются на обогатительную фабрику. Электровозам приходится потрудиться, потому что везти по восходящему серпантину 1150 тонн руды – дело нелегкое.

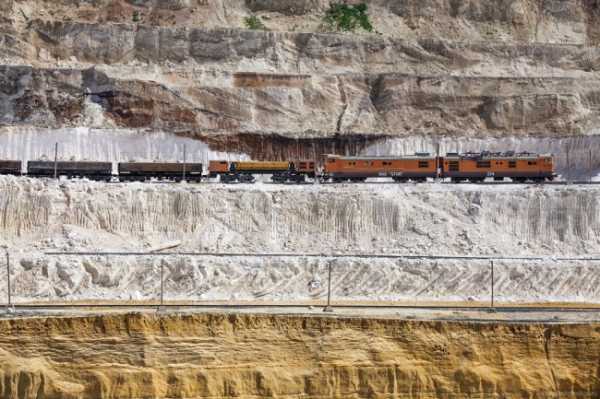

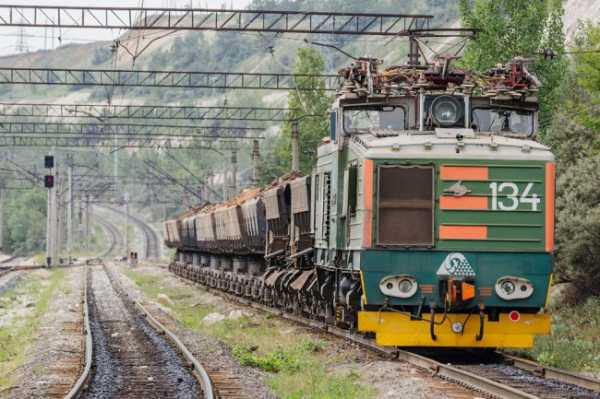

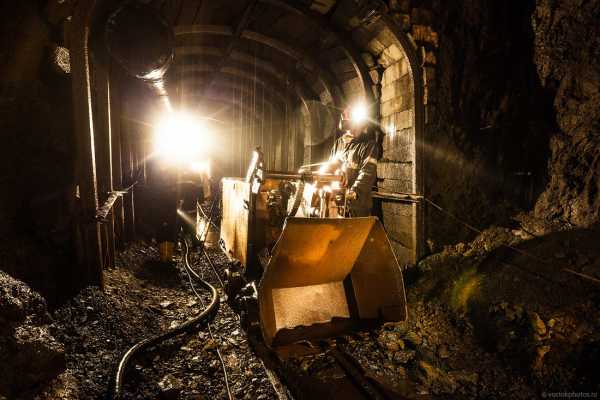

64. Груженые на подъем и пустые на спуск.
65.

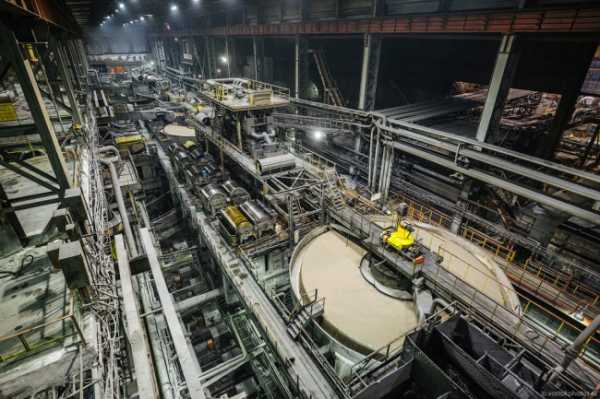

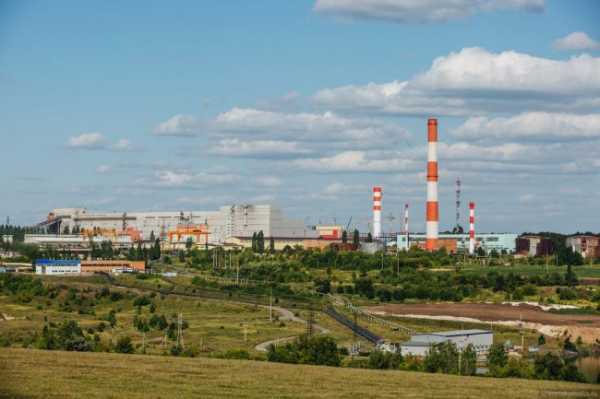

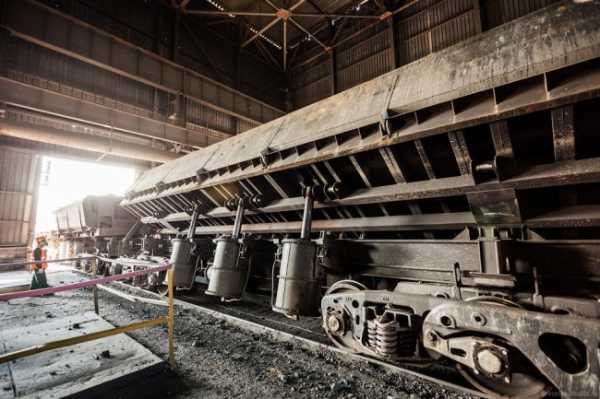

66. На обогатительной фабрике руду выгружают в устья огромных дробилок.

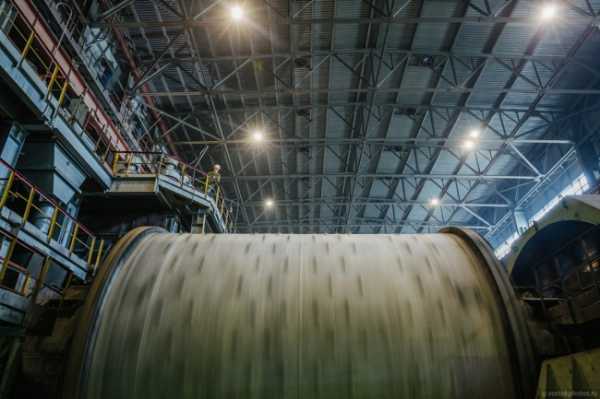

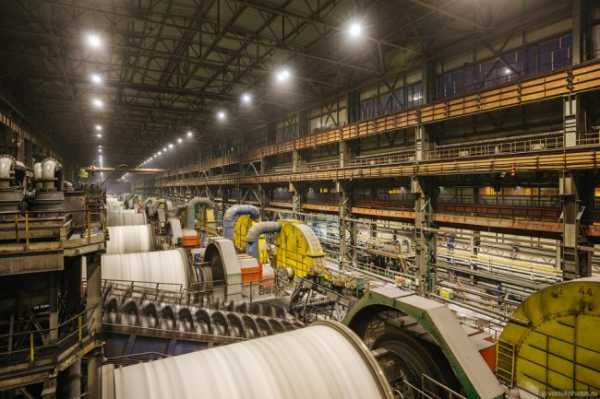

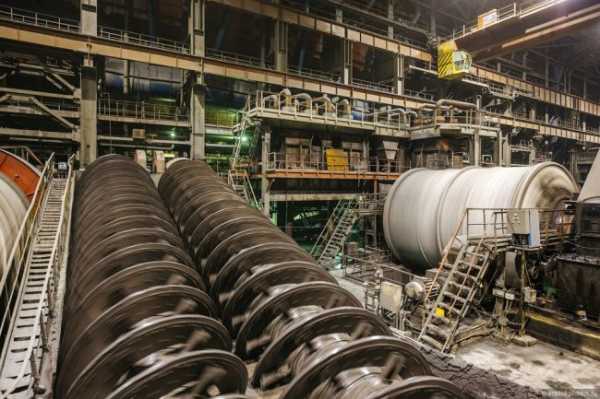

67. В процессе обогащения руда проходит несколько этапов дробления. На каждом из них она становится все мельче.
68. Цель процесса — получить руду, истертую почти в мелкий песок.

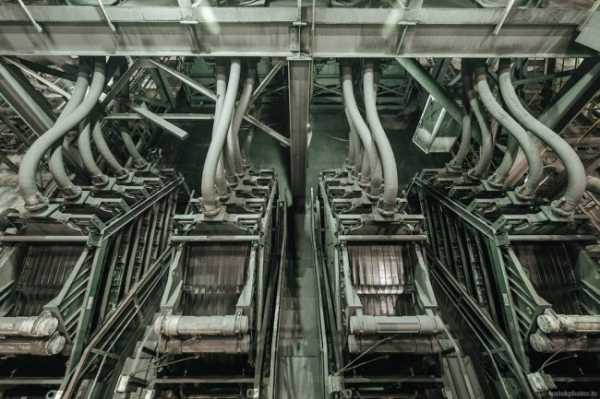

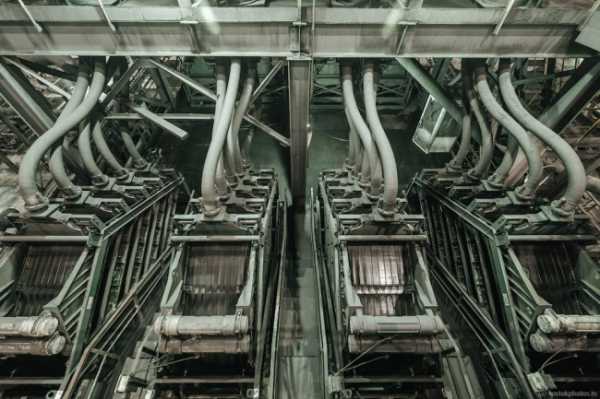

69. Из этой измельченной массы кварцитов с помощью магнитных сепараторов отбирают магнитную составляющую.
70.
71.
72. Таким образом получают железорудный концентрат с содержанием железа 65 – 66%. Все, что не примагнитилось к сепараторам, горняки называют пустой породой или хвостами.

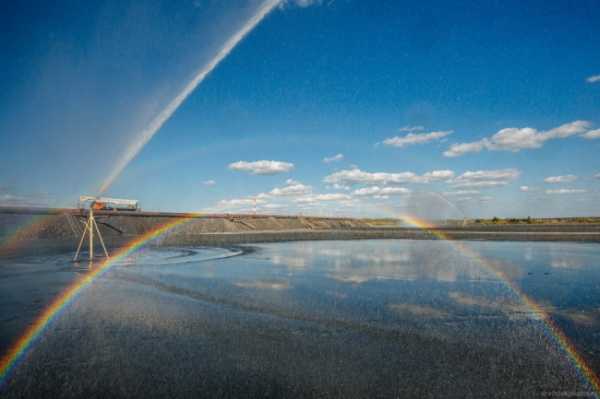

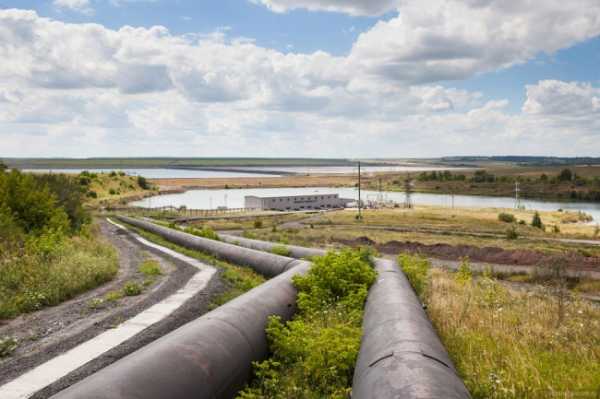

73. Хвосты смешивают с водой и перекачивают в специальные водоемы — хвостохранилища.
74. Хвостохранилища считают техногенными месторождениями, потому что, возможно, в будущем из них научатся добывать ценные элементы. Чтобы с хвостохранилищ не поднималась ветром пыль, которая вызывает гнев экологов и местных жителей, хвосты постоянно поливают дождиком с радугой. Благо воды из карьера — завались!
75. Чтобы карьер не затопило водой, на глубине около 200 метров под землей пробита опоясывающая сеть штреков дренажной шахты.

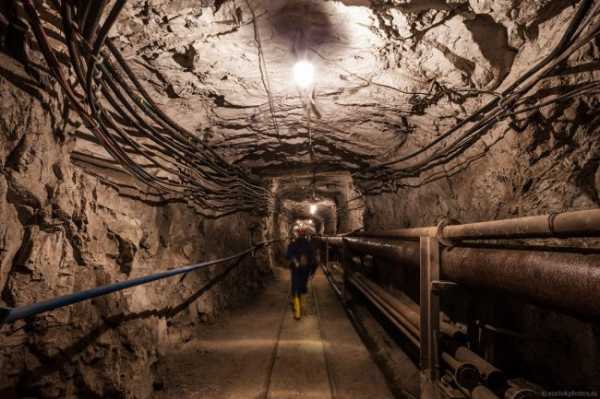

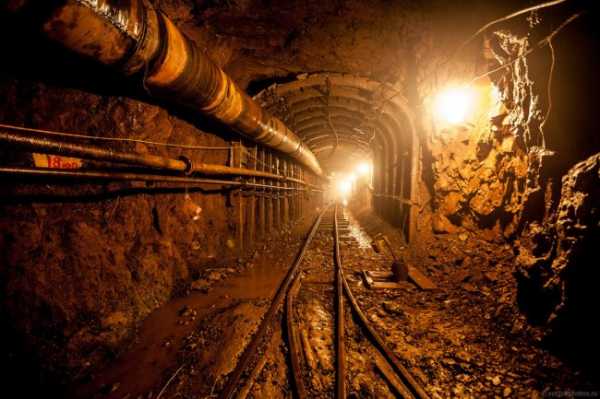

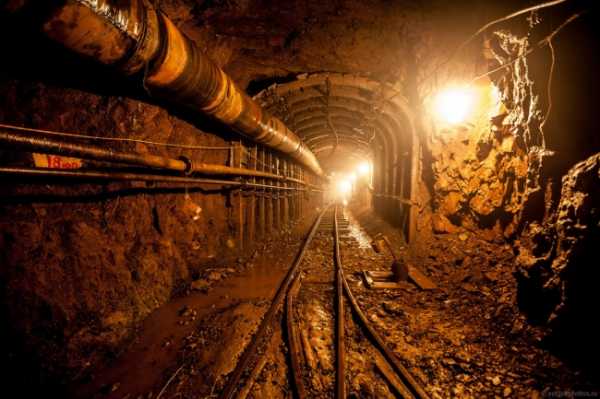

76. Из штреков, общая протяженность которых около 40 километров, вверх, в карьер пробурены скважины, которые перехватывают грунтовые воды.
77.

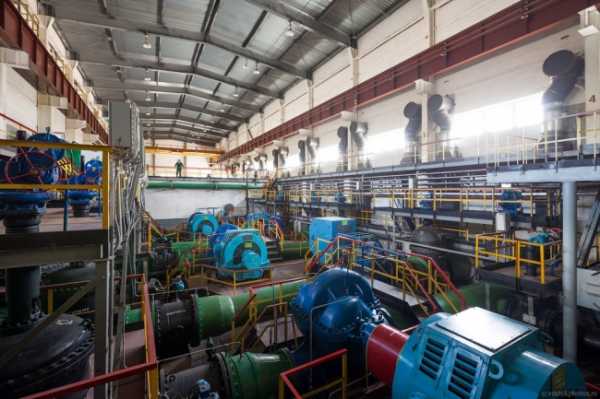

78. Каждый час из дренажной шахты Стойленского ГОКа откачивают 4 500 кубометров воды. Это равно объему 75 железнодорожных цистерн.
79.
80. Большое спасибо за внимание и терпение!
Также смотрите «Долина мертвых экскаваторов» и «Механические монстры: самосвал Komatsu».
Смотрите также:
watafak.ru
Как добывают железную руду
Стойленский ГОК в Белгородской области — один из ведущих производителей железорудного сырья: на его долю приходится более 15% производства товарной руды в России. Съемки проводились в течение пяти лет и в сумме заняли более 25 дней. Большой фоторепортаж.
80 фото
Фотографии и текст Дмитрия Чистопрудова
1. Железные руды — это природные минеральные образования, содержащие железо и его соединения в таком объёме, когда промышленное извлечение железа из этих образований целесообразно. Сырье СГОК берет из Стойленского месторождения Курской магнитной аномалии. Со стороны подобные объекты выглядят как большинство производств — какие-то цеха, элеваторы и трубы.
2. Редко, когда на краю чаши карьера делают общественные смотровые площадки. В Стойленском ГОКе подойти к этой огромной воронке, диаметром по поверхности более 3 км и глубиной около 380 метров, можно только по пропускам и согласованиям. Со стороны и не скажешь, что в этой ямке спокойно поместятся небоскребы Москва-сити, и даже торчать не будут ) Кликабельно:
3. Добычу ведут открытым способом. Для того, чтобы добраться до богатой руды и кварцитов горняки снимают и вывозят в отвалы десятки миллионов кубометров земли, глины, мела, и песка.
4. Рыхлые породы разрабатывают экскаваторами с «обратной лопатой» и драглайнами. «Обратные лопаты» выглядят как привычные ковши, только в карьере СГОКа они большие – 8 куб. м.
5. В таком ковше свободно разместятся 5-6 человек или 7-8 китайских человек.
6. Рыхлые породы, которые горняки называют вскрышей, перевозятся на отвалы железнодорожными составами. Еженедельно горизонты, на которых производится работа, изменяют свою форму. Из-за этого постоянно приходится перекладывать железнодорожные пути, сеть, переносить железнодорожные переезды и т.д.
7. Драглайн. Ковш на 40-метровой стреле выбрасывается вперед, затем канаты тянут его к экскаватору.
8. Под собственным весом ковш загребает в себя около десяти кубометров грунта за один бросок.
9. Машзал.
10. Машинисту нужна очень большая сноровка, чтобы выгрузить такой ковш в вагон, не повредив борта и не задев высоковольтную линию контактной сети локомотива.
11. Стрела экскаватора.
12. Железнодорожный состав с вагонами думпкарами (это самоопрокидывающиеся вагоны) вывозит вскрышу на отвалы.
13.
14. На отвалах происходит обратная работа — вкрыша из вагонов складируется экскаватором в аккуратные холмы. При этому рыхлые породы не просто сваливают в кучу, а складируют по-отдельности. На языке горняков такие склады называются техногенными месторождениями. Из них берут мел для производства цемента, глину — для производства керамзита, песок — для строительства, чернозем — для рекультивации земель.
15. Горы меловых отложений. Все это не что иное, как отложения доисторических морских обитателей — моллюсков, белемнитов, трилобитов и аммонитов. Около 80 – 100 миллионов лет назад на этом месте плескалось мелководное древнее море.
16. Одна из главных достопримечательностей Стойленского ГОКа — горно-вскрышной комплекс (ГВК) с ключевым агрегатом — шагающим роторным экскаватором KU-800. ГВК изготовили в Чехословакии, два года собирали в карьере СГОКа и запустили в работу в 1973 году.
17. С тех пор роторный экскаватор шагает вдоль бортов карьера и 11-метровым колесом срезает меловые отложения.
18. Высота экскаватора 54 метра, масса — 3 тысячи 350 тонн. Это сравнимо с весом 100 вагонов метро. Из такого количества металла можно было бы сделать 70 танков Т-90. Кликабельно:
19. Экскаватор опирается на поворотную платформу и передвигается с помощью «лыж», которые приводятся в действие гидроцилиндрами. Для работы этого монстра необходимо напряжение в 35 тысяч вольт.
20. Механик Иван Толмачев из тех людей, кто участвовал в пуске KU-800. Больше 40 лет назад, в 1972 году, сразу после окончания Губкинского горного техникума, Ивана Дмитриевича приняли помощником машиниста роторного экскаватора. Вот уж когда пришлось молодому специалисту побегать по лестничным галереям! Дело в том, что электрическая часть экскаватора оказалась далёкой от совершенства, поэтому не одну сотню ступеней нужно было преодолеть, пока найдешь причину отказа того или иного узла. Плюс к этому документы перевели с чешского не полностью. Чтобы вникнуть в схемы, над бумагами приходилось просиживать ночами, ведь к утру нужно было придумать, как устранить ту или иную неисправность.
21. Секрет долголетия KU-800 в его особом режиме работы. Дело в том, что, кроме плановых ремонтов в рабочем сезоне, зимой весь комплекс становится на капитальный ремонт и выполнение перестроек конвейерных линий. Три месяца ГВК готовят к новому сезону. За это время успевают привести в порядок все узлы и агрегаты.
22. Алексей Мартианов в кабине с видом на ротор экскаватора. Вращающееся трехэтажное колесо впечатляет. Вообще от путешествия по галереям KU-800 захватывает дух.
— У вас эти впечатления, наверное, уже немного притупились?
— Да, есть такое, конечно. Ведь с 1971 года работаю здесь.
— Так ведь в те годы этого экскаватора еще и не было?
— Была площадка, на которой его только монтировать начинали. Шел он сюда узлами, около трех лет собирали его шеф-монтажники чехи.
— По тем временам это невиданная техника была?
— Да, это четвертая машина, вышедшая с конвейера чехословацкого завода-изготовителя. Газетчики нас тогда прямо-таки атаковали. Даже в журнале «Наука и жизнь» про наш экскаватор писали.
23. Висящие залы электрооборудованием и распредустройства служат противовесом стреле.
— Я, конечно, понимаю, что это шагающий экскаватор. Но до сих пор не могу представить, как такая «махина» может ходить фактически?
— Она очень хорошо ходит, хорошо разворачивается. Шаг в два с половиной метра занимает всего полторы минуты. Вот, под рукой, пульт управления шагами: лыжи, база, стоп, поворот экскаватора. Через неделю мы готовимся поменять место дислокации, в обратную сторону пойдем, туда, где конвейер строится.
24. О своем экскаваторе Алексей Мартианов, бригадир машинистов ГВК рассказывает с любовью, как об одушевленном предмете. Говорит, что в этом ему нечего стесняться: каждый из его экипажа также относится к своей машине. Более того, как о живом начинают отзываться и специалисты чешского завода-изготовителя, курирующие крупные ремонты экскаватора.
25. Только на верхней площадке экскаватора, в сорока метрах от земли, ощущаешь его истинные размеры. Кажется, что в лестничных галереях можно заблудиться, а ведь в этих хитросплетениях металла и кабельных коммуникаций есть еще рабочие и машинные отделения, зал с электрооборудованием, распредустройства, отсеки гидравлических агрегатов шагания, поворота, устройства подъёма и выдвижения роторной стрелы, грузоподъемные краны, конвейеры.
При всей металло- и энергоемкости экскаватора в его экипаже работает всего 6 человек.
26. Узкие железные лесенки местами с подвижными ступенями опутывают экскаватор, как лесные тропинки. Бесконечные реки проводов пронизывают экскаватор вдоль и поперек.
27. — Как вы им управляете? Есть ли какие-нибудь свои секреты? Вот придет, к примеру, новый человек, через сколько месяцев его можно будет посадить сюда, в это кресло?
— Это не месяцы, это годы. Научиться в кабине работать, врезаться, шагать — это одно, а машину чувствовать — совсем другое. Ведь расстояние от меня до машиниста погрузочной стрелы 170 метров, и мы должны хорошо слышать и видеть друг друга. Не знаю чем, наверное, спиной чувствовать. Есть здесь, конечно, и громкая связь. Меня слышат все пятеро машинистов. И я их слышу. Знать нужно еще и электросхемы, устройство этой огромной машины. Кто осваивается быстро, а кто только через десять лет становится машинистом.
28. Конструкция KU-800 и сейчас удивляет инженерными решениями. В первую очередь, оптимальными расчетами несущих узлов и деталей. Достаточно сказать, что экскаваторы, аналогичные по производительности чешскому KU-800, имеют значительно большие размеры и массу, они до полутора раз тяжелее.
29. Срезанный ротором мел по системе конвейеров проезжает около 7 километров и с помощью отвалообразователя складируется в меловые горы.
30. За год в отвалы отправляют такой объем мела, которого хватило бы, чтоб насыпать двухполосную дорогу высотой 1 метр и длиной 500 километров.
31. Машинист погрузочной стрелы. Всего на отвалообразователе работает смена из 4 человек.
32. Отвалообразователь — уменьшенная копия KU-800 за исключением отсутствия роторного колеса. Экскаватор наоборот.
33.
34. Сейчас основной полезный минерал в карьере Стойленского ГОКа — это железистые кварциты. Железа в них от 20 до 45%. Те камни, где железа больше 30% активно реагируют на магнит. Этим трюком горняки часто вызывают удивление у гостей: «Как это — обычные с виду камни, и вдруг притягиваются магнитом?»
35. Богатой железной руды в карьере Стойленского ГОКа уже мало. Она покрывала не очень толстым слоем кварциты и её почти выработали. Поэтому кварциты теперь главное железорудное сырье.
36.
37. Чтобы добыть кварциты, их вначале взрывают. Для этого бурят сеть скважин и заливают в них взрывчатку.
38. Глубина скважин достигает 17 метров.
39. В год Стойленский ГОК проводит до 20 взрывов горной породы. При этом масса взрывчатки, использованной при одном взрыве, может достигать 1 000 тонн. Чтобы при этом не получилось сейсмического удара, взрывчатое вещество подрывают волной от скважины к скважине с задержкой в доли секунды.
40. Бадабум!
41.
42.
43. Раздробленную взрывом руду большие экскаваторы перегружают в автосамосвалы. В карьере СГОКа работают около 30 БелАЗов грузоподъемностью по 136 тонн.
44. 136-тонный Белаз заполняется с горочкой за 5-6 оборотов экскаватора.
45.
46. Вжжжж!
47.
48. Кликабельно:
49. Гусеница размером с человека.
50.
51. Дмитрий, водитель Белаза, говорит, что управлять этим «слоником» не сложнее Шестерки жигулей.
52. Но права нужно получать отдельно. Главное — чувствовать габариты и никогда не забывать, с каким весом работаешь.
53.
54.
55.
56.
57.
58.
59.
60. Белазы перевозят руду на перегрузочные склады в средней части карьера, где уже другие экскаваторы перегружают её в вагоны думпкары.
61.
62. Экскаватор и его оператор.
63. Загруженные составы из 11 вагонов отправляются на обогатительную фабрику. Электровозам приходится потрудиться, потому что везти по восходящему серпантину 1150 тонн руды – дело нелегкое.
64. Груженые на подъем и пустые на спуск.
65.
66. На обогатительной фабрике руду выгружают в устья огромных дробилок.
67. В процессе обогащения руда проходит несколько этапов дробления. На каждом из них она становится все мельче.
68. Цель процесса — получить руду, истертую почти в мелкий песок.
69. Из этой измельченной массы кварцитов с помощью магнитных сепараторов отбирают магнитную составляющую.
70.
71.
72. Таким образом получают железорудный концентрат с содержанием железа 65 – 66%. Все, что не примагнитилось к сепараторам, горняки называют пустой породой или хвостами.
73. Хвосты смешивают с водой и перекачивают в специальные водоемы — хвостохранилища.
74. Хвостохранилища считают техногенными месторождениями, потому что, возможно, в будущем из них научатся добывать ценные элементы. Чтобы с хвостохранилищ не поднималась ветром пыль, которая вызывает гнев экологов и местных жителей, хвосты постоянно поливают дождиком с радугой. Благо воды из карьера — завались!
75. Чтобы карьер не затопило водой, на глубине около 200 метров под землей пробита опоясывающая сеть штреков дренажной шахты.
76. Из штреков, общая протяженность которых около 40 километров, вверх, в карьер пробурены скважины, которые перехватывают грунтовые воды.
77.
78. Каждый час из дренажной шахты Стойленского ГОКа откачивают 4 500 кубометров воды. Это равно объему 75 железнодорожных цистерн.
79.
80. Большое спасибо за внимание и терпение!
Также смотрите «Долина мертвых экскаваторов» и «Механические монстры: самосвал Komatsu».
Советуем подписаться на наши странички в соц.сетях: Фейсбук | Вконтакте | Твиттер | Google + | ОдноклассникиСмотрите также:
wozap.ru
Урановая руда. Как добывают урановую руду. Урановая руда в России
Когда были открыты радиоактивные элементы таблицы Менделеева, человек со временем придумал им применение. Так произошло и с ураном. Его использовали и для военных, и для мирных целей. Урановая руда перерабатывалась, полученный элемент применялся в лакокрасочной и стекольной промышленности. После того как была обнаружена его радиоактивность, его стали использовать в атомной энергетике.
Насколько чистым и экологичным является данное топливо? Об этом спорят до сих пор.

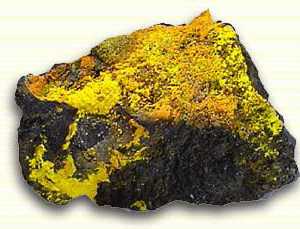

Природный уран
В природе урана в чистом виде не существует – он является компонентом руды и минералов. Основная урановая руда – это карнотит и настуран. Также значительные залежи этого стратегического химического элемента обнаружены в редкоземельных и торфиевых минералах – ортите, титаните, цирконе, монаците, ксенотиме. Залежи урана можно обнаружить в породах с кислой средой и высокими концентрациями кремния. Его спутники – кальцит, галенит, молибденит и др.
Мировые месторождения и запасы
На сегодняшний день разведано множество месторождений в 20-километровом слое земной поверхности. Во всех них содержится огромное число тонн урана. Это количество способно обеспечить человечество энергией на много сотен лет вперед. Странами-лидерами, в которых урановая руда находится в наибольшем объеме, являются Австралия, Казахстан, Россия, Канада, ЮАР, Украина, Узбекистан, США, Бразилия, Намибия.
Виды урана
Радиоактивность обуславливает свойства химического элемента. Природный уран составляют три его изотопа. Два из них являются родоначальниками радиоактивных рядов. Природные изотопы урана используют при создании топлива для ядерных реакций и оружия. Также уран-238 служит сырьем для получения плутония-239.
Изотопы урана U234 являются дочерними нуклидами U238. Именно они признаны наиболее активными и обеспечивают сильную радиацию. Изотоп U235 в 21 раз слабее, хотя его успешно применяют для вышеуказанных целей – он обладает способностью поддерживать цепную ядерную реакцию без дополнительных катализаторов.
Кроме природных существуют и искусственные изотопы урана. Сегодня таковых известно 23, самый важных из них – U233. Его выделяет способность активизироваться под воздействием медленных нейтронов, тогда как для остальных требуются быстрые частицы.
Классификация руды
Хотя уран можно обнаружить практически везде – даже в живых организмах – пласты, в которых он содержится, могут быть различными по своему типу. От этого зависят и способы добычи. Урановая руда классифицируется по следующим параметрам:
- Условия образования – эндогенные, экзогенные и метаморфогенные руды.
- Характер урановой минерализации – первичные, окисленные и смешанные руды урана.
- Размер агрегатов и зерен минералов – крупнозернистые, среднезернистые, мелкозернистые, тонкозернистые и дисперсные фракции руды.
- Полезность примесей – молибденовые, ванадиевые, и т.д.
- Состав примесей – карбонатные, силикатные, сульфидные, железоокисные, каустобиолитовые.
В зависимости от того, как классифицируется урановая руда, находится способ извлечения из нее химического элемента. Силикатная обрабатывается различными кислотами, карбонатные – содовыми растворами, каустобиолитовые обогащают сжиганием, а железоокисные плавят в домне.
Как добывают урановую руду
Как и в любом горнодобывающем деле, существует определенная технология и способы по извлечению урана из породы. Все зависит еще и от того, какой именно изотоп находится в пласте литосферы. Добыча урановой руды осуществляется тремя способами. Экономически обоснованным выделение элемента из скальной породы является при содержании его в объеме 0,05-0,5%. Существует шахтный, карьерный и выщелачивающий способ добычи. Применение каждого из них зависит от состава изотопов и глубины залегания породы. Карьерная добыча урановой руды возможна при неглубоком залегании. Риск облучения минимальный. Нет проблем с техникой – широко применяются бульдозеры, погрузчики, самосвалы.
Шахтная добыча – более сложная. Этот способ применяется при залегании элемента на глубине до 2 километров и экономической рентабельности. Порода должна содержать высокую концентрацию урана, для того чтобы добывать ее было целесообразно. В штольне обеспечивают максимальную безопасность, это связано с тем, как добывают урановую руду под землей. Рабочие обеспечиваются спецодеждой, режим работы –строго лимитированный. Шахты оборудуются лифтами, усиленной вентиляцией.
Выщелачивание – третий способ – наиболее чистый с экологической точки зрения и безопасности сотрудников добывающего предприятия. Через систему пробуренных скважин закачивается специальный химический раствор. Он растворяется в пласте и насыщается урановыми соединениями. Затем раствор выкачивается и отправляется на обрабатывающие предприятия. Этот метод более прогрессивный, он позволяет уменьшить экономические затраты, хотя для его применения есть целый ряд ограничений.
Месторождения в Украине
Страна оказалась счастливой обладательницей месторождений элемента, из которого производят ядерное топливо. По прогнозам, урановые руды Украины содержат до 235 тонн сырья. В настоящее время получили подтверждение только месторождения, в которых содержится порядка 65 тонн. Определенный объем уже выработан. Часть урана использована внутри страны, часть отправлена на экспорт.
Основным месторождением считается Кировоградской урановорудный район. Содержание урана невелико – от 0,05 до 0,1 % на тонну породы, поэтому высока себестоимость материала. В итоге полученное сырье обменивают в России на готовые твэлы для электростанций.
Вторым крупным месторождением является Новоконстантиновское. Содержание урана в породе позволило снизить себестоимость по сравнению с Кировоградским почти в 2 раза. Однако с 90-х годов разработки не проводятся, все шахты затоплены. В связи с обострением политических отношений с Россией Украина может остаться без топлива для атомных электростанций.
Российская урановая руда
По добыче урана Российская Федерация находится на пятом месте среди прочих стран мира. Самые известные и мощные – это Хиагдинское, Количканское, Источное, Кореткондинское, Намарусское, Добрынское (республика Бурятия), Аргунское, Жерловое (Читинская область). В Читинской области производится добыча 93% от всего добываемого российского урана (в основном карьерным и шахтным способами).
Немного по-другому обстоит дело с месторождениями в Бурятии и Кургане. Урановая руда в России в этих регионах залегает таким образом, что позволяет добывать сырье методом выщелачивания.
Всего в России прогнозируются залежи в 830 тонн урана, подтвержденных запасов имеется около 615 тонн. Это еще месторождения в Якутии, Карелии и других регионах. Поскольку уран является стратегическим мировым сырьем, цифры могут быть неточными, так как многие данные являются засекреченными, доступ к ним имеет только определенная категория людей.
russian-president.mirtesen.ru
Как добывают руду

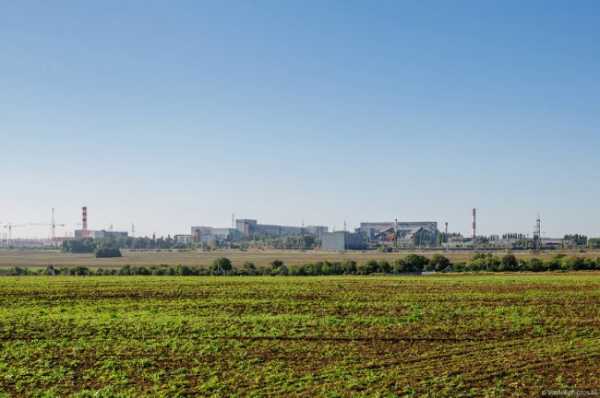

Стойленский рудник начали разрабатывать в 1961 году. Это одно из самых крупных месторождений Курской магнитной аномалии. Через 20 лет рядом с рудником построили горно-обогатительный комбинат (ГОК). В 1990-х предприятие акционировали и теперь ГОК входит в группу НЛМК и является одним из трёх главных поставщиков железной руды в России, на его долю приходится более 15 % рынка. Основная продукция комбината — железорудный концентрат и железная агломерационная руда. Они используются для производства металла.

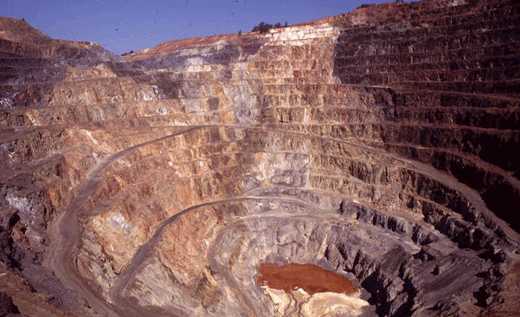

Стойленский ГОК ведёт добычу железных руд открытым способом. Основное полезное ископаемое, которое здесь добывают, — железистые кварциты и богатые руды. Глубина карьера составляет 375 метров.
Чтобы добраться до богатой руды и железистых кварцитов, нужно снять и переместить в отвалы миллионы кубометров глины, суглинков, песка и мела. Позднее отработанную породу тоже пускают в дело. Мел используют при производстве цемента, песок — в строительстве, щебень — при производстве дорожных работ.

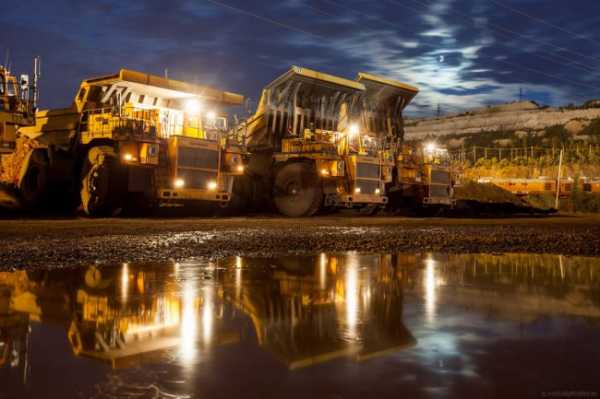

В карьере работает 24 карьерных самосвала БелАЗ грузоподъёмностью 136 тонн каждый, девять 55-тонных и шесть 10-тонных карьерных самосвалов, 39 экскаваторов и 9 буровых станков, 30 тяговых агрегатов и 12 тепловозов.
Чтобы раздробить скальную породу и железистые кварциты, нужно провести взрыв. Это происходит примерно 18 раз в год. Вначале геологи определяют места для взрывов — блоки. На выбранных блоках бурят сеть из 40–60 скважин, которые располагаются в шахматном порядке на расстоянии трёх-четырёх метров друг от друга. В скважины заливают взрывчатое вещество в виде геля и закладывают детонаторы. Общая масса взрывчатки доходит до тысячи тонн. Детонация передаётся от скважины к скважине с задержкой в доли секунды. Это делается для того, чтобы уменьшить сейсмическое воздействие на грунт.

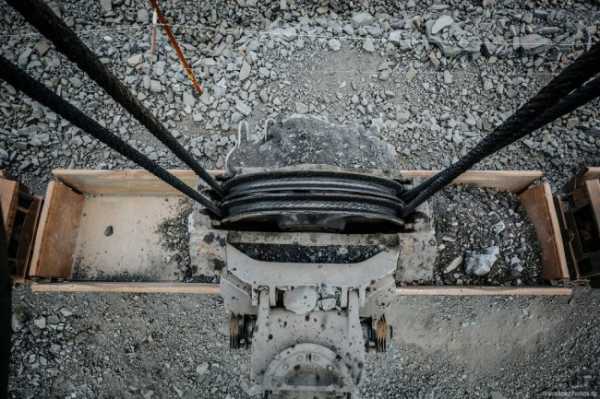

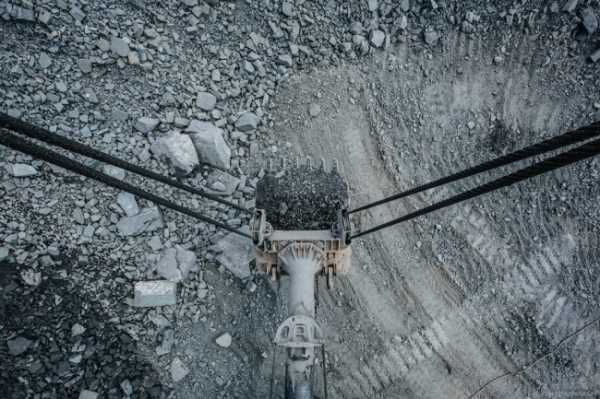

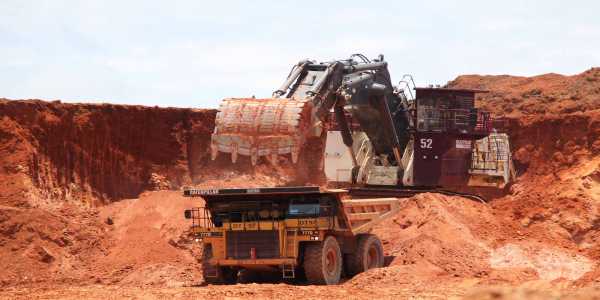

Взрыв дробит железистые кварциты с содержанием железа 25–29 %. Затем к местам взрыва перегоняют экскаваторы. Объём их ковша составляет 10–12 кубических метров. Экскаваторы грузят раздробленную руду в автосамосвалы БелАЗ грузоподъёмностью 136 тонн. БелАЗы вывозят руду на перегрузочные склады, размещённые в верхней трети глубины карьера.
На перегрузочных складах железистые кварциты высыпают из самосвалов и грузят в вагоны для перевозки в корпус крупного дробления обогатительной фабрики.
Там руду из вагонов высыпают в дробилки крупного дробления, которые перемалывают породу, — получаются куски по 200 миллиметров в диаметре. Раздробленная руда по транспортёрным лентам передаётся в корпус среднего и мелкого дробления для дальнейшего измельчения.

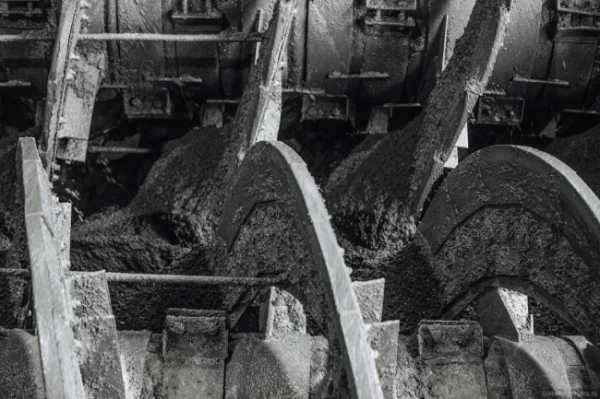

Потом куски руды размером 15–20 миллиметров попадают на обогатительную фабрику. В шаровых мельницах руду снова измельчают уже в порошок. После классификации и разделения он попадает на магнитные сепараторы. Барабаны сепараторов отбирают из порошка магнитную составляющую, а пустая порода в смеси с водой отправляется в хвостохранилища.
В результате получается железорудный концентрат с содержанием железа 66,5 %. Прежде чем передать концентрат на узел отгрузки, из него с помощью вакуум-фильтров удаляют лишнюю влагу.
Железорудный концентрат с заданной влажностью и содержанием железа 66,5 % отгружают потребителям. Он будет использоваться в доменных печах для производства стали наряду с флюсами, окатышами и другими составляющими чугуна.
www.the-village.ru
Читать далее: «Как плавят металл»
www.logists.by
Как добывают железную руду
Как добывают железную руду
Технология решает задачи в добычи железной руды обогащени
обогащения железной руды завода для продажи
гравитационное разделение, дистрибьюторов & желобов, Электростатическая Сепарация, центрифугирование джиг, магнитной сепарации, ультра-тонкого помола мельницы, пожимая таблицы используется для обработки железной руды
SBM Machinery предлагает обогащения железной руды завод, чтобы воспользоваться тонкой железной руды фракции — 1,2 мм до 0,075 мкм. Мы предоставили дизайн инжиниринг для технологических установок и подъемно-транспортного оборудования.
- железной руды обогатительная фабрика включает в себя:
- процесс обогащения технологической схеме
- проектирование процесса с процессом гарантия
- — механических, структурных и гражданского проектирования для технологических установок, в том числе, бункера-питателя, грохота экран, хвостов и концентрации укладки
- подготовка спецификаций оборудования для тендера целей и анализа
- выездной налоговой проверки от структурных, механических и электрических инженеров, чтобы подтвердить строительства согласно проектной документации
- в эксплуатацию установки, чтобы доказать, завод по производству и производительности
- обучение оператора
- электрооборудования и автоматизации проектирования
В обогащения железной руды завод, гравитационное разделение, дистрибьюторов и желобов, Электростатическая Сепарация, центрифугирование джиг, магнитной сепарации, ультра-тонкого помола мельницы, пожимая таблицы используется для обработки железной руды.
SBM Machinery имеет большой опыт в изобразительном обогащения железной руды во всем мире.

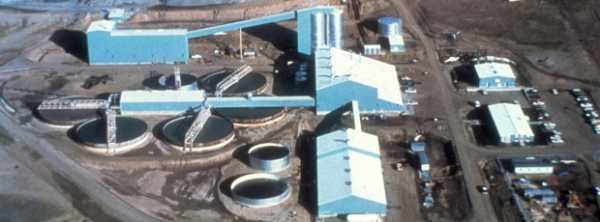

обогащения железной руды процесс:
на обогатительную фабрику руды просеивают, измельчают и классифицированы для подачи первичного мельницы. Эта цепь обеспечивает достаточное снижение железорудных частиц. Тогда deslimed, с сверхтонкого материала удаляется в кластере циклонов перед обычной флотации, где отходов, таких, как кремнезем отделяется от частиц железа. Руда-это измельченный и переходит в столбец флотации. Полученный концентрат slurried с водой для трубопроводного транспорта.
концентратор способен годовым объемом производства 500 тонн в час железо-рудных концентратов в год.
что говорят наши клиенты:
» полный блок дробления и транспортировки растений , обогатительной фабрики, используется для добычи железной руды операций . » —- Индия клиентов
на рынок
SBM руды, минеральные дробление, скрининг, шлифовка оборудование экспортируется во многие страны, которые входят Китай, Индия, Пакистан, Шри-Ланка, Бангладеш, Индонезия, Филиппины, Малайзия, Вьетнам, Сингапур, Турция, Израиль, Бирма, Иордания, Йемен, Иран, Ирак, Афганистан, Сирия, Кувейт, Казахстан, Катар, Корея, Азербайджан, ОАЭ, бутан, Таиланд, Ливан, Бахрейн, Египет, Ливия, Эфиопия, Кения, Сомали, Танзания, Либерия, берег слоновой кости, Гана, Нигерия, Камерун, чад, Гвинея, Замбия, Зимбабве, Малави, Конго, Габоне, Анголе, Мозамбике, Ботсване, Намибии, Южной Африки, Аргентины, Багамских островов, Боливии, Бразилии, Канады, Колумбии, Чили, Кубы, Венесуэлы, Эквадора, Гватемалы, Гайаны, Гондураса, Гаити, Мексика, Перу, Уругвай, Чили, Парагвай, Суринам, Австралии, России и так далее.
sbm-drobilka.com
Как добывают железную руду? (12 фото)
Вам интересно — как добывают железную руду?
Смотрите процесс добычи в нашей фото-подборке.

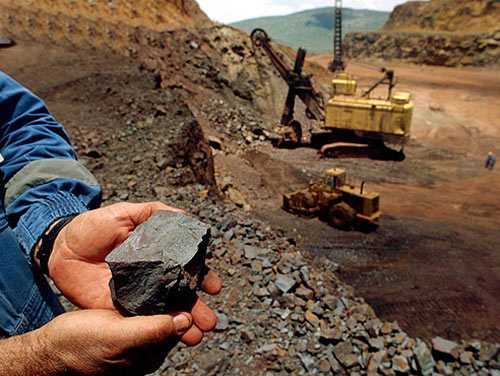

Большой карьер

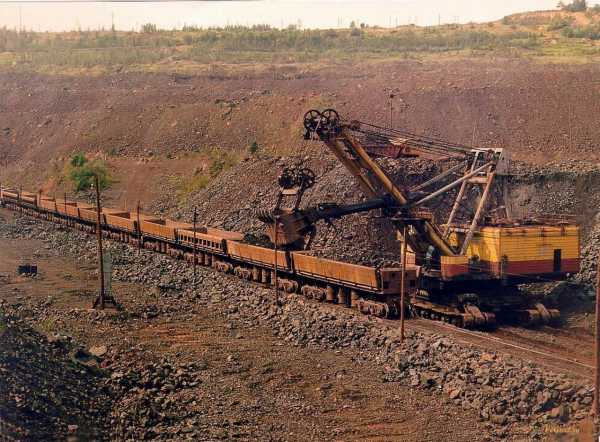

Грузят руду в состав

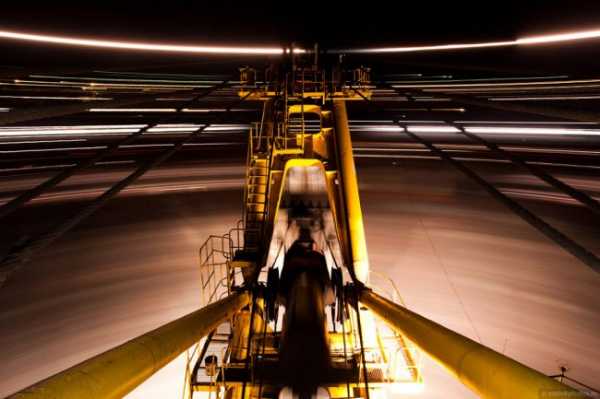

Спецтехника в работе

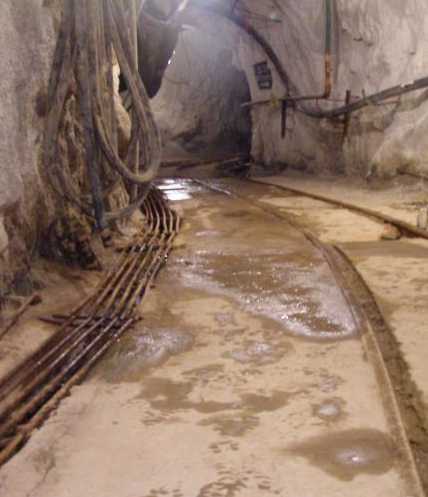

Подземные труды

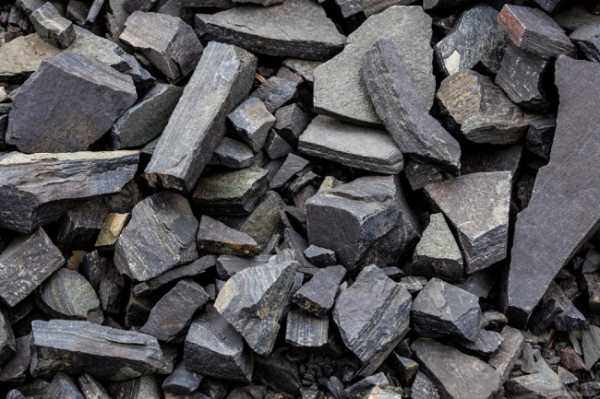

Плоды тяжелой работы
Прошу проголосуй!
Загрузка…2krota.ru
Как добывают руду
Добыча железной руды является очень сложным технологическим процессом, который предполагает углубление в земные недра с целью поиска различных минералов и металлов. На сегодняшний день добыча руды может производиться двумя способами:
- Открытым
- Закрытым
Что такое открытая добыча руды
Данный способ является более безопасным, а потому он и более предпочтителен на сегодняшний день. Данный метод применяется в тех случаях, когда область, на которой проводятся работы, лишена твердых пород и не имеет поблизости населенных пунктов или же коммуникаций.
Открытая выработка имеет несколько видов:

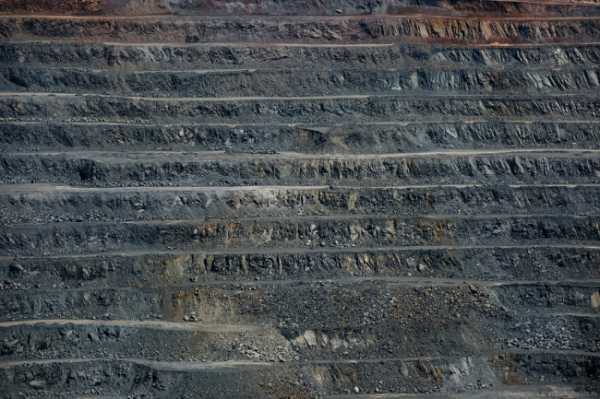

- Глубинная выработка, когда вскрышные породы и сама руда вырабатываются ступенчато вниз слоями.
- Поверхностный метод, при котором полностью вырабатываются минералы, а также вскрыша.
- Нагорный тип, который проводится в горной местности.
- Нагорно-глубинный метод, который применяется, если горные рельефы сложны.
- Подводный метод применяется в тех случаях, когда расположение полезных ископаемых обнаружено на дне водоема, и вычерпать его возможности нет.
Добыча руды закрытым методом

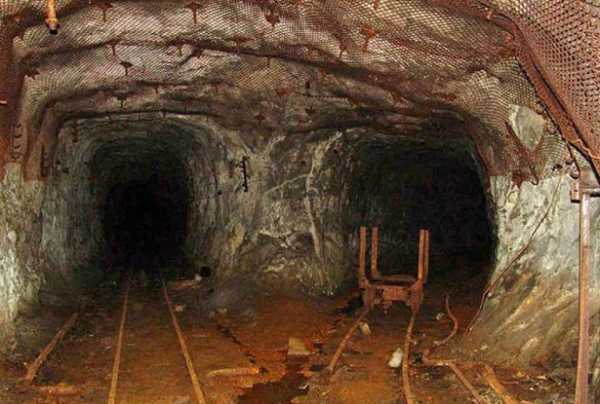

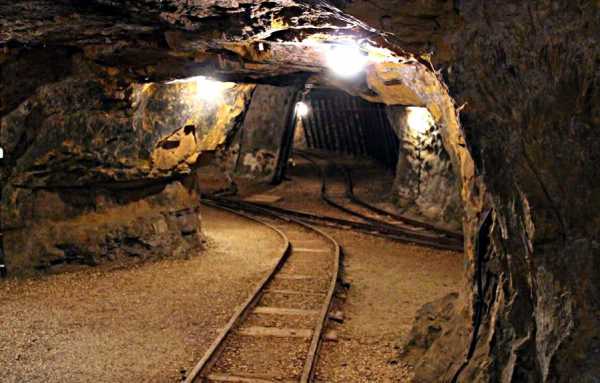

Данный способ используется в том случае, если было запланировано ландшафт той местности, в которой осуществляется добыча рудных залежей, оставить без изменений. В таком случае прокапывается сеть тоннелей. Данный способ является более дорогостоящим, нежели предыдущий. Более того, он сопряжен с определенным риском для трудящихся. Шахта в этом случае может попросту обвалиться, став могилой для работников.
К тому же, весьма большое количество ресурсов в этом случае тратится как на строительство самой шахты, так и на доставку руды на поверхность.
Применение того или иного метода добычи руды всегда диктуется особенностями местности. Поэтому, перед началом работ проводится тщательный анализ.
Автор: verywellday
Количество статей, опубликованных этим автором: 2. Более полная информация об авторе будет доступна позже.articleland.ru
