Ленточный фундамент на склоне - виды, условия, материалы, технология, инструкция

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких случаях очень важно правильно подобрать правильный тип фундамента, который, несмотря на сложный ландшафт, будет качественно выполнять функции опоры для всего строения.

Если дом сооружается из камня и бетона, то наиболее оптимальным вариантом основания для него станет фундамент ленточного типа. Он разделяется на несколько подвидов, и благодаря этому всегда есть возможность выбора самого подходящего варианта. Из нашей статьи читатели смогут узнать об особенностях строительства ленточного фундамента на склоне.

Типы и подвиды ленточных фундаментов

Строительство домов на уклонах и холмистых местностях имеет свои особенности. Естественно, работа, как и в обычном случае начинается с закладки фундамента. В строительной сфере известно четыре основных типа оснований для жилых и производственных построек. К ним принадлежат:

  • свайный,
  • столбчатый,
  • плитный
  • и ленточный типы фундаментов.

Строительство домов на склонах опытные специалисты рекомендуют вести с применением плитного, ленточного или столбчатого оснований. Но даже закладка плитного фундамента в гористой местности осложнена тем, что требуется создавать насыпь, формируя ровную площадку. Эта работа сопряжена с хлопотами и различными накладками, связанными с доставкой дополнительного грунта, его равномерным разравниванием по площади, отведённой под строительство.

Оптимальным вариантом в таких случаях, по мнению многих специалистов, является применение фундамента ленточного типа, идеально подходящего для возведения тяжёлых и лёгких конструкций.

Итак, все ленточные фундаменты, применяемые в строительных работах на склонах, разделяются на монолитные конструкции (их изготавливают из железобетона) и сборные (изготавливаются из кирпича, бетона или других небольших элементов).

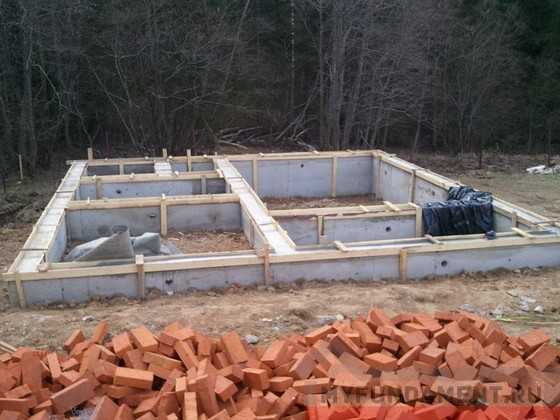

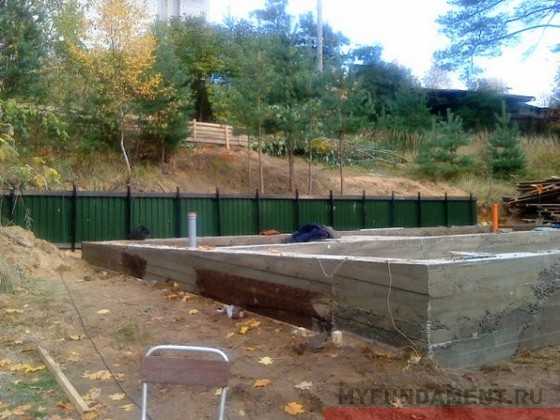

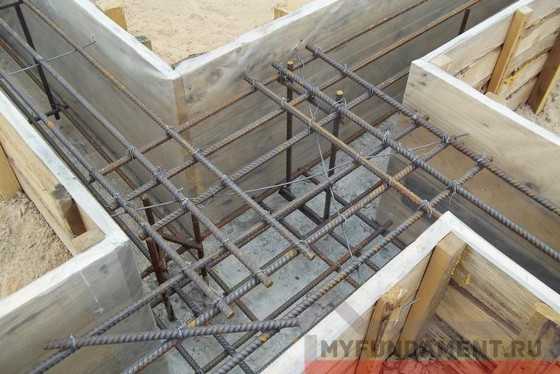

Фото ленточного монолитного фундамента на склоне

Монолитный фундамент пользуется большим спросом, поскольку и сооружать его намного легче, и больших сроков для своего обустройства не требует, и прочность хорошую имеет. По сравнению, например, с кирпичной или бетонной кладкой такой вариант устройства основания является просто идеальным. Кроме всего прочего кладка из кирпича, соединённая цементом, не сможет выдержать такой длительной эксплуатации, как конструкция из железобетона.

Согласно некоторым утверждениям, для полноценного затвердевания бетону требуется примерно 49 лет. На протяжении же последующих 49 лет происходит обратный процесс, когда цементный состав возвращается к своему исходному состоянию через разрушение.

Кроме этого существует сильно заглубленный и мелкозаглубленный фундамент. На определение данного параметра оказывает существенное влияние нижняя точка промерзания почвы. Если котлован под фундамент по своей глубине выше уровня промерзания, то конструкцию основания относят к мелкозаглубленным. Соответственно, если глубина траншеи больше, чем точка промерзания, то тип фундамента является заглубленным.

Следует заметить, что мелкозаглубленный ленточный фундамент на склоне приемлем лишь в  случае стабильного грунта, не склонного к пучению. Если же почва характеризуются техногенностью и пучинистостью, то в ней, независимо от итогового веса постройки рекомендуется сооружать только хорошо заглубленные основания.

В целом же устройство фундаментов на склонах практически ничем не отличается от конструирования подобных построек на ровных поверхностях. Единственным отличительным качеством здесь является высота конструкции над уровнем почвы, которая будет несколько большей по сравнению со стандартными ситуациями.

Независимо от ситуации дно котлована под фундамент на склоне должно быть строго горизонтальным. На него перед заливкой основания укладывается так называемая подушка из бетона или песка. Дальше потребуется установить опалубку для заливки основания, причём она должна возвышаться над уровнем грунта на высоту, равную параметрам цокольной части дома. На уклоняющемся участке опалубка по высоте будет большей.

Рекомендация. Создание фундамента на склоне обязательно начинается с разбивки периметра. Обычно она выполняется при помощи теодолита, но если такового нет, то можно определить прямой угол посредством обычной рулетки строителя. С этой целью в определённом месте следует забить деревянный колышек, а потом привязать к нему две прочные нити длиной 3 и 4 м соответственно. Чтобы получить прямой угол, достаточно развести на 5 м концы нитей.

Выбираем фундамент в соответствии с особенностями дома

Классический мелкозаглубленный фундамент ленточного типа на уклоне разрешается сооружать при незначительном угле склона. Если это требование соблюдено, то подобное основание разрешено к применению.

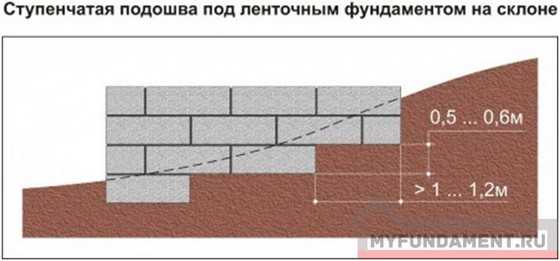

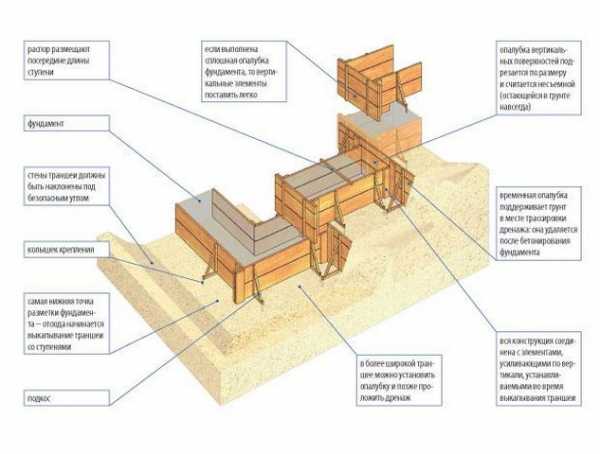

Схема устройства стпенчастого фундамента ленточного типа на склоне

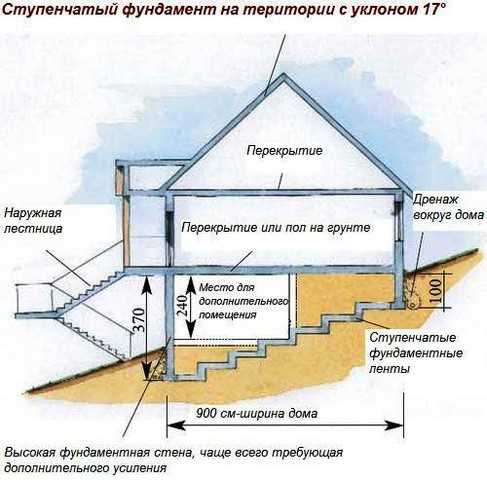

При более крутых уклонах наилучшим вариантом будет ленточный ступенчатый фундамент. Особенностью этой конструкции является то, что она возводится в форме ступеней, количество которых увеличивается по мере приближения к вершине уклона. Такое основание будет достаточно прочным и способным выдержать серьёзные нагрузки, исходящие со стороны склона.

Также заметим, что на склонах, где наблюдаются большие подвижки грунта, обустройством ленточного фундамента лучше вообще не заниматься, отдавая предпочтение основаниям другого типа. Вообще ленточные фундаменты рекомендуют на склонах монтировать лишь в тех случаях, если уклон расположен под небольшим углом. Обустраивать мелкозаглубленный фундамент для дома ленточного типа следует после получения соответствующего разрешения от геодезических служб.

Построение ленточного фундамента на склоне всегда начинают с подготовительных работ. Мастеру нужно будет изучить место, на котором сооружается основание дома, потом хорошенько очистить его от мусора и, конечно же, отметить непосредственно место заливки фундамента. Выполняется эта работа с применением вспомогательных инструментов – рулетки и прочного шнура.

При обустройстве фундамента на склоне строительные специалисты советуют брать во внимание такие характеристики выбранной местности:

  1. Угол уклона. Этот параметр считается среди всех остальных основным, ведь именно от него будет зависеть выбор разновидности основания.
  2. Уровень залегания грунтовых вод. На основании этого показателя впоследствии определяется глубина, на которую следует опускать основание, а также делается выбор в пользу того или иного вида гидроизоляции.
  3. Почвенный состав. В соответствии с этим параметром подбирается глубина, на которой будет залегать фундамент, а также – обустраивается дренажная система.

Совет. Особенно тщательно отнеситесь к устройству дренажной системы и формированию водоотвода. Именно влага, поступающая сверху, часто подмывает основания жилого строения, существенно уменьшая срок его эксплуатации.

Из-за влаги ослабляется устойчивость здания, а строительные материалы теряют свои функциональные возможности. Кроме того, вода может изменять рельеф склонов, постепенно смывая с них почву. Предотвратить осыпание грунта следует заблаговременно, до устройства фундамента. С этой целью предпринимается несколько эффективных мер:

  • Создание растительных насаждений, состоящих из кустарников и деревьев с развитой корневой системой. Этот метод является одним из самых недорогих и действенных, позволяющих укрепить почву на склонах любой крутизны. Кроме этой функции деревья ещё и украсят природный ландшафт, расположенный вокруг строения.
  • Механические системы, укрепляющие грунт. В основном они представлены металлическими распорками, вкопанными по всей поверхности уклона.

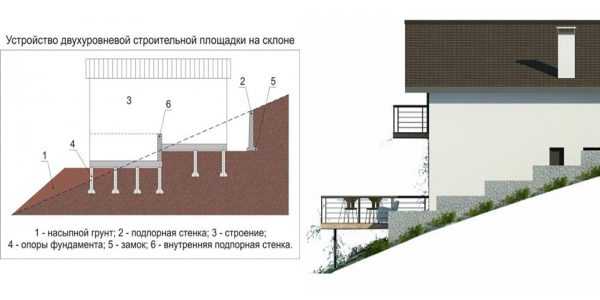

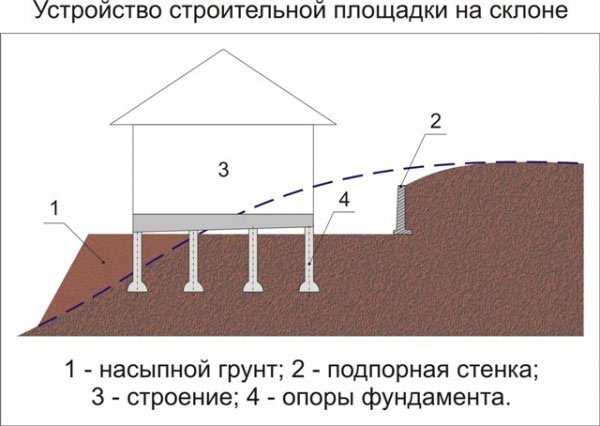

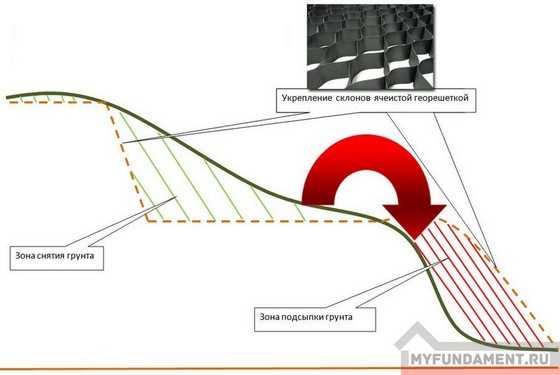

Схема безопасной подготовки участка на склоне под строительство фундамента

Прежде, чем начинать возведение фундамента на склоне, необходимо убедиться в том, что почва обладает хорошей несущей способностью, а уклон – достаточно устойчив. В строительстве считается, что наиболее безопасным градусом уклона на почвах песчаного типа считается уровень  27 – 31ºC. Если же строительство ведётся на глинистых почвах твердопластичного характера, или же на грунтах ледникового происхождения угол уклона может достигать и 70 ºC.

Как рассчитать фундамент при строительстве на склоне

Прежде, чем начинать рытьё котлована на склоне под фундамент, необходимо провести геодезическое исследование отведённой для этих целей местности. Информация, полученная в ходе этих исследований, поможет определить, насколько серьёзны перепады высот. При наличии этой информации будет несложно определить, какой высоты должна быть опалубка и какая глубина будет предпочтительнее для фундаментного котлована. Замеры делаются в продольном направлении по всей длине ленты. Следует на этапе подготовки также продумать временную защиту от сточных вод, образуемых осадками, ведь они могут затопить траншеи. С этой целью на холмистой вершине той местности, которая выбрана под строительство фундамента и дома, сооружается временный ров или земляной вал.

Желательно также определить ширину подошвы фундамента. Её величина ни в коем случае не должна превышать допустимых параметров удельного давления на подушку, укладываемую под основание дома и грунт. Собственно, на основании этой ширины потом и выкапываются траншеи нужного размера.

На дне котлована затем делается песчаная засыпка, толщина которой должна составить 15-20 см. её следует хорошенько уплотнить, обильно полив водой. Сверху на засыпку укладывается гидроизоляционная прослойка в виде рулонов, а потом монтируется деревянная опалубка. Здесь следует заметить, что высота опалубки будет переменчивой из-за уклона. В нижней части опалубка по высоте будет больше, чем в верхней.

Расчёт ленточного фундамента для строительства на склоне лучше всего доверить профессиональному мастеру. Дело в том, что для выполнения такой работы понадобится собрать определённую информацию по расположению и уровню залегания грунтовых вод, а также по типу почвы. Возникает необходимость и в проведении других важных измерений. Такие подготовительные работы в строительной сфере носят название инженерно-геологических изысканий. Произвести расчёты по фундаменту без них не представляется возможным.

Результаты проводимых исследований обязательно должны предоставить строителям ответы на следующие вопросы:

  • Какова глубина промерзания грунта?
  • Какими характеристиками обладает почва на участке?
  • Каков уровень залегания грунтовых вод?
  • Каков тип грунта на выбранной местности?

Ориентируясь на эти характеристики, можно определить рентабельность сооружения фундамента ленточного типа на склоне. Также строительные специалисты на  основании предоставленной исследованиями информации смогут узнать, какой будет степень усадки почвы, существует ли риск серьёзных просадок нового строения, нужно ли использовать сваи (и если да, то каким должно быть их количество).

Расчёт фундамента на склоне имеет свои особенности. Так, геодезические исследования проводятся только специализированными инженерами, поскольку только они смогут учесть все характеристики почвы на отведённом под строительство участке. Обычный человек может просто выпустить из вида важные факторы (такие, например, как динамические или постоянные нагрузки на почву). Неправильно выполненные инженерно-геодезические исследования повлекут за собой значительное сокращение срока эксплуатации нового строения.

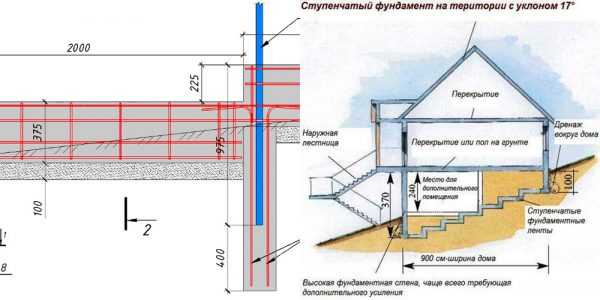

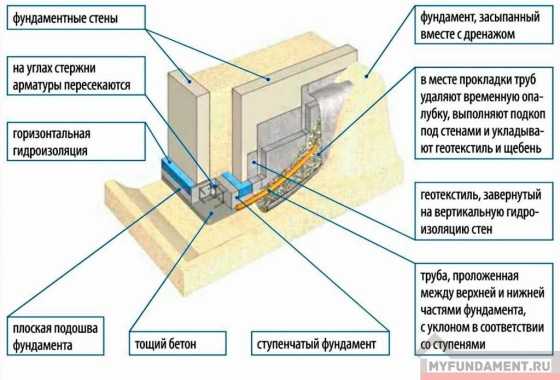

Схема устройства  фундамента на склоне

Схематический план ленточного фундамента на склоне

Схематическое представление фундамента на общей схеме дома, обустраиваемого на склоне, является обязательным условием качественного строительства. Надёжность постройки будет во многом зависеть от правильно составленной схемы основания.

Чтобы отобразить схематически фундамент, нужно на чертеже дома найти самую нижнюю точку грунта, и уже от этой точки отмерить вниз глубину залегания фундамента (причём она должна быть немного больше величины промерзания). К отмеренной величине необходимо обязательно добавить около 50 см – толщину слоя песчано-щебневой подушки.

Также при составлении схемы основания дома на склоне нужно обязательно учесть, что при наличии больших заморозков и ветров в районе строительства потребуется дополнительно вырыть траншею глубиной 2-2.5 м. при этом верхняя часть основания должна немного возвышаться над поверхностью почвы.

Расчётные работы

Выполнение расчётных работ на основании данных, полученных в результате исследований, может быть осуществлено самостоятельно, с применением информации из учебников по строительству ГОСТов и т.п. облегчить задачу, связанную с такими расчётами, помогут специализированные компьютерные программы или обычный онлайн-калькулятор, который присутствует на некоторых сайтах строительной тематики.

Иногда из-за слабых или чересчур подвижных грунтов на склонах приходится создавать комбинированный фундамент ленточно-свайного типа. И в данном варианте большое значение имеет информация о максимальном уровне нагрузки на свайные элементы конструкции. От мастера потребуется также определить шаг, с которым следует монтировать сваи. Для этого придётся рассчитать нагрузку на ростверк, а также – общий вес строения. Кроме этих характеристик необходимо владеть информацией о:

  1. Весе стяжки.
  2. Весе перекрытий.
  3. Весе напольного покрытия.
  4. Материалах, используемых для формирования кровли и перегородок, а также – их весе.
  5. Уровне ветровых и снеговых нагрузок.
  6. Весе стропильных конструкций.
  7. Степени полезных нагрузок.

В понятие расчётных работ также входит определение расходов на строительные материалы, которые обязательно потребуются мастеру. Определить эти расходы можно, ориентируясь на предполагаемые материальные траты, зависящие от следующих факторов:

  • Количество материалов, требуемое для возведения фундамента (свайных элементов, щебня, песка, бетона).
  • Стоимость аренды спецтехники.
  • Цена за выполнение геодезических исследований и земельных работ.
  • Оплата услуг по исследованию почвы на строительном участке.
  • Расходы на обустройство укрепляющих систем для грунта и дренажных конструкций.

Вообще строительство дома на горном или холмистом склоне считается неприемлемым, однако в некоторых случаях оно имеет определённые преимущества. В частности, жилые здания, обустроенные на холмах, надёжно защищены от затоплений во время выпадения обильных осадков. Ещё одним достоинством строительства на холмах считается устойчивость зданий к сильным ветрам. Ну а чтобы дом был максимально прочным, его следует сооружать либо на ленточном, либо на свайном, либо на ступенчатом фундаменте. Все они характеризуются надёжностью и практичностью.

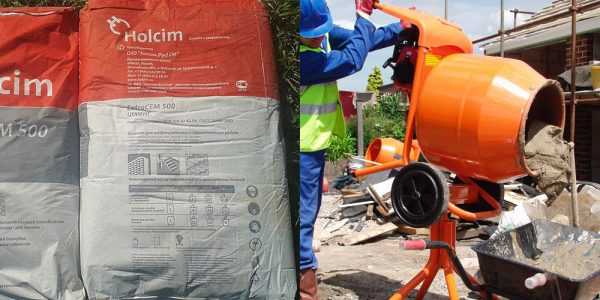

Возведение фундамента на склоне: какие инструменты и материалы понадобятся?

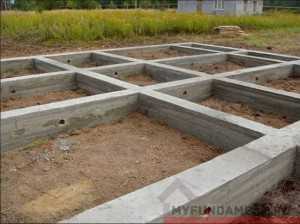

Вид построенного фундамента на склоне

Если будущий владелец дома планирует возводить фундамент своими руками, то ему следует внимательно изучить список инструментов и материалов, которые пригодятся в такой работе. Вот они:

  • Цемент
  • Щебень
  • Песок
  • Доски
  • Арматура
  • Бетономешалка
  • Гидроизоляционные материалы
  • Бруски из древесины
  • Лазерный уровень
  • Вёдра
  • Устройства для вибрационной трамбовки
  • Рулетка
  • Мастерок
  • Бетономешалка
  • Отвес
  • Лопата
  • Прочный шнур
  • Проволока для связывания арматурных прутьев
  • Бензопила или ножовка
  • Шуруповерт и молоток

Непосредственно монтаж фундамента с применением перечисленных инструментов осуществляется по стандартным технологиям. То есть, вначале проводятся геодезические изыскания, участок очищается от различного мусора, камней и травы, потом на нём делается разметка, выкапывается траншея (под ленточный фундамент) или котлован (под комбинированное свайно-ленточное основание). Дальше на дне котлована формируется песчаная подушка, хорошенько утрамбовывается и уже на нее потом устанавливается опалубка под заливку бетона. Следует заметить, что опалубка должна обладать хорошей прочностью, в ней не должно быть никаких слабых мест, и с этой целью проводится укрепление грунта распорными элементами. Очень часто на создание опалубки уходит гораздо больше времени, нежели на саму заливку основания дома.

Последовательность выполнения строительных работ

Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.

  1. Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
  2. Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
  3. Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.

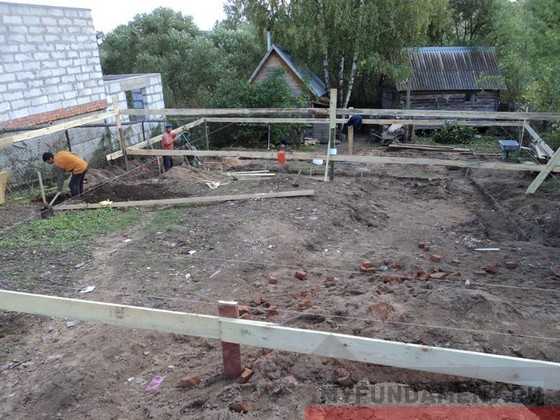

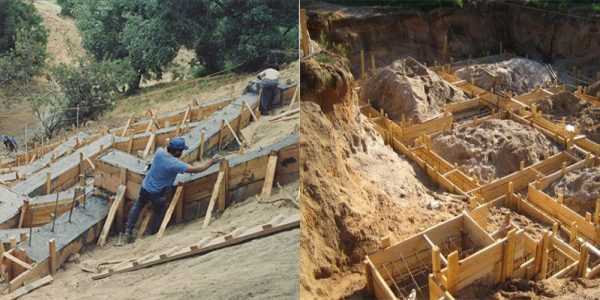

    Рытье траншеи для устройства фундамента ленточного типа с уклоном

  4. Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
  5. После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
  6. Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.

Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.



Прочитайте еще:

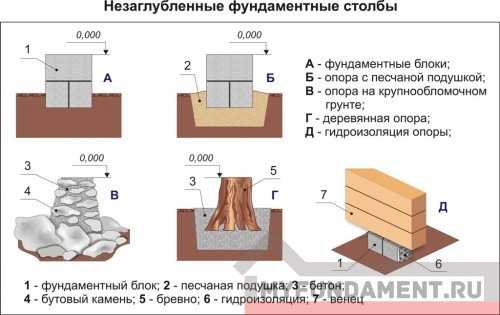

Особенностью незаглубленного фундамента является то, что он полностью находится на поверхности грунта или приподнят над ней на насыпном основании. ...

Любое строение должно быть устойчивым и надежным, исключающим малейший риск как для здоровья жильцов, так и для имущества. Чтобы обеспечить ...

Монолитный армированный фундамент – ленточный – наибольшее распространение получил в малоэтажном строительстве. При кажущейся простоте его параметры ...

myfundament.ru

Как сделать фундамент на склоне своими руками

Фундамент на склоне

Участок со сложным рельефом не является редким явлением, поэтому для их владельцев остро стоит вопрос о выборе типа основания для дома. Несмотря на то, что такая местность вызывает определенные трудности при строительстве, все чаще можно наблюдать появление домов на склонах гор и холмах и берегах водоемов.

Основные правила строительства дома на склоне

Строительство дома на участке со сложным рельефом — это довольно непростая задача, но зная особенности грунта и приняв предварительные меры для устранения проблемы, можно своими руками возвести крепкое и надежное жилище.

Если участок имеет склон более 10%, то грунт может обрушиться. Это происходит по нескольким причинам:

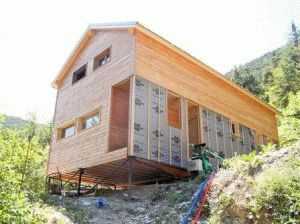

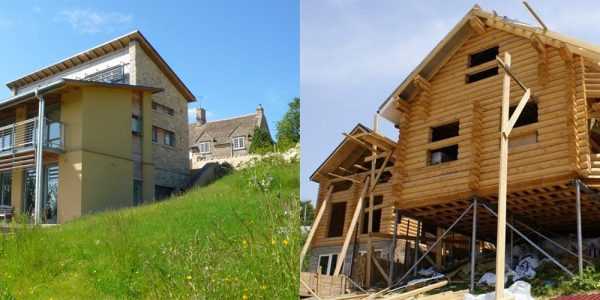

Строительство дома на склоне

  • Увеличиваются нагрузки на грунтовый пласт.
  • Повышается влажность.
  • Отсутствуют подпорки и другие укрепляющие конструкции.

Чтобы предотвратить оползень или снизить его масштаб, необходимо принять радикальные меры, благодаря которым фундаменту будет обеспечена необходимая устойчивость. Среди основных действий по устранению проблем этого типа можно выделить следующее:

  • Выравнивание рельефа путем уплотнения грунта на склоне или срезанием возвышенности.
  • Устройство эффективной дренажной системы.
  • Перенос расположения дома на более покатый или ровный участок.

Если первые пункты могут иметь реальное решение, то перенос строения не всегда можно осуществить. В этой ситуации приходится решать вопрос, какой тип фундамента лучше для строительства на склоне.

к оглавлению ↑

Определение типа фундамента

Возведение фундамента на участке со сложным рельефом ничем не отличается от традиционного строительства. В основе конструкции также лежат сваи, столбы или бетонная лента. Следовательно, выбирать тип основания следует в зависимости от уклона рельефа и плотности почвы:

Определяем тип основания

  • Пологие склоны с минимальным уклоном отлично подходят для строительства ленточного фундамента. В этом случае затраты будут незначительными, так как не придется выравнивать рельеф подсыпанием грунта или террасированием. Можно возвести ступенчатую ленту, в этом случае не придется выполнять дорогостоящие земляные работы.
  • Основание на столбах также хорошо расположится на склоне. Однако для большей устойчивости фундамента к поперечной деформации необходимо дополнительная опорная стена под каждым столбом. Пренебрежение этими действиями может привести к соскальзыванию столбов вниз. Кроме того стоит учесть, что на столбчатом фундаменте не рекомендуется возводить стены из кирпича. Следовательно, использовать столбы лучше всего для строительства деревянных домов или каркасных строений.
  • Самым идеальным вариантом строительства на склоне является свайный фундамент. С помощью свай можно создать подошву фундамента на любой глубине и при любом уклоне. Но стоит помнить, что на сваях желательно возводить не очень массивные строения.
к оглавлению ↑

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

  • Результаты исследования грунта.
  • Вес строения, включая коробку, перекрытия и кровельную систему.
  • Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
  • Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

  • Стоимость исследовательских работ.
  • Материал для строительства основания.
  • Аренда тяжелой строительной техники.
  • Стоимость земляных работ.
  • Расходы, связанные с укреплением грунта и устройством дренажной системы.
к оглавлению ↑

Необходимый набор инструментов и материалов

Планируя собственными силами выполнять строительство фундамента на склоне, необходимо изучить список материалов и инструментов, которые могут понадобиться для работы.

Для замешивания бетонного раствора понадобится:

Материалы для строительства фундамента

  • Высококачественный цемент.
  • Щебенка и песок.
  • Вода и ведра.
  • Бетономешалка или емкость для приготовления бетонной смеси.

Для монтажа надежной и прочной опалубки следует приготовить:

  • Доски и деревянные бруски.
  • Ножовку или бензопилу.
  • Шуруповерт или молоток
  • Прутья арматуры и проволоку для их связывания.
  • Гидроизоляционный материал.

Инструменты для монтажа

Выполнить правильную разметку помогут следующие инструменты:

  • Шнур.
  • Рулетка.
  • Уровень или отвес.

В любом случае представленный перечень представляет собой минимальный набор. В процессе работы могут возникать разные ситуации, требующие дополнения этого набора.

к оглавлению ↑

Монтаж ленточного фундамента на склоне

В большинстве случаев ленточное основание закладывают на участках с уклоном не более 10 градусов. Строительство ведется по стандартной технологии, но учитываются особенности грунта.

Земляные работы

При установке ленточного фундамента на склоне одна сторона становится подпорной стеной для грунта, так как ее погружают в склон намного глубже, чем противоположную сторону. Верхняя часть ленточного монолитного основания должна быть горизонтальной, в нижней части допускается уклон до 10%. Однако лучше выкапывать траншею так, чтобы уклона не было вообще. Рытье траншеи имеет одну особенность: в разных частях — разная глубина заложения. Поэтому перед началом земляных работ необходимо определить перепады высоты склона, доверив этот процесс профессионалам. Ширина траншеи определяется толщиной стены, которая должна быть немного меньшего размера.

к оглавлению ↑

Формирование песчаной подушки

Как и в стандартных ситуациях, дно траншеи обязательно засыпают слоем песка. Своеобразная подушка способствует равномерному распределению нагрузки на почву. Чаще всего толщина песчаного слоя достигает 10-15 см. Песок разравнивают, проливают водой и тщательно утрамбовывают. Иногда поверх песка насыпают гравий или мелкофракционный щебень, толщина такой насыпи также не превышает 10 см. В целом высота песчано-гравийного пирога не должна превышать 20 см. В готовую траншею укладывают гидроизоляционный материал.

к оглавлению ↑

Опалубочная система и армирование

Опалубка для ленточного фундамента на склоне также имеет особенность: в нижней части фундамента ее высота должна быть выше, чем наверху склона. В остальном процесс установки опалубочной конструкции выполняется по стандартной технологии. При установке опалубки важно проверять горизонтальность конструкции, проверяя работу строительным уровнем.

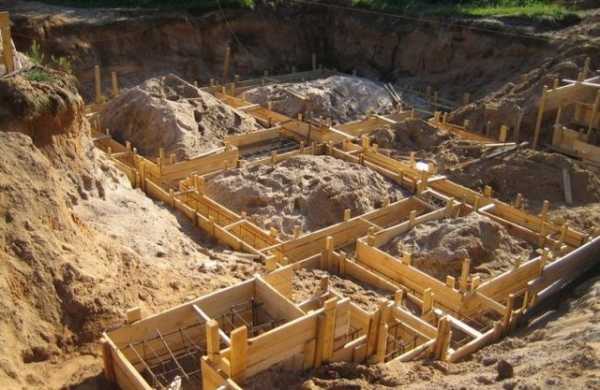

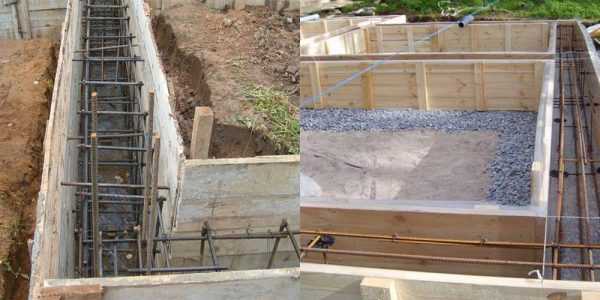

Опалубка и армирование

Армированию ленточного основания на участке с уклоном уделяется особое внимание, так как со стороны грунта на фундамент могут оказываться значительные нагрузки. Каркас из арматурных прутьев собирается следующим образом: 3-4 прутка укладывают горизонтально вверху и внизу опалубки так, чтобы расстояние до наружных плоскостей бетона было около 5 см, затем между ними устанавливают вертикальные прутья и связывают мягкой вязальной проволокой.

к оглавлению ↑

Бетонирование

После установки опалубки и укладки армирующего каркаса заливают бетонный раствор, используя марки от М200 и выше. Заливать бетон нужно за один раз, чтобы не ослаблять монолитное основание. Залитый бетон необходимо тщательно утрамбовать для удаления пузырьков воздуха. После этого оставляют фундамент для набора прочности примерно на 28 дней.

к оглавлению ↑

Заливка ступенчатой ленты

Если участок имеет сильный уклон, то можно соорудить ступенчатое основание. Работы выполняются по аналогии с обычной лентой, но с некоторыми особенностями:

Заливка ступенчатой ленты

  • Каждая ступень должна иметь горизонтальную нижнюю поверхность.
  • Высота ступени не может быть выше 0,3 метра, а длина не должна превышать 0,6 метра.
к оглавлению ↑

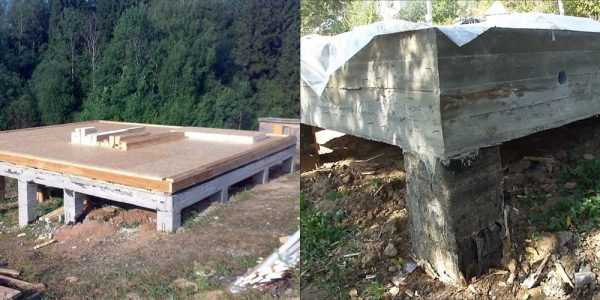

Свайно-винтовой фундамент на склоне

Строительство свайного основания считается практически идеальным вариантом для участка со сложным рельефом. Сваи погружают в грунт на необходимую глубину, причем земляные работы полностью исключаются. Главное условие: подобрать размер опор и глубину погружения так, чтобы все сваи располагались на одном уровне.

Установку свайно-винтового фундамента рекомендуется выполнять согласно следующему плану:

  1. Делают разметку участка и определяют места, где будут установлены сваи.
  2. Первую опору погружают в точке, соответствующей одному из углов на верхнем участке. При этом видимая часть элемента должна иметь высоту, соответствующую высоте цоколя.
  3. Следующей по установке должна быть свая в нижнем углу участка. Высота этой опоры должна располагаться на одной горизонтали с первым элементом.
  4. Между установленными опорами натягивают трос, определяющий будущий ростверк.
  5. По аналогии с первыми элементами устанавливают остальные опоры.
  6. По окончании установки элементы обрезают на одном уровне.
  7. Для повышения прочности фундамента и защиты внутренней полости опоры от коррозии ствол заливают бетонным раствором.
  8. Выполняют монтаж ростверка.
к оглавлению ↑

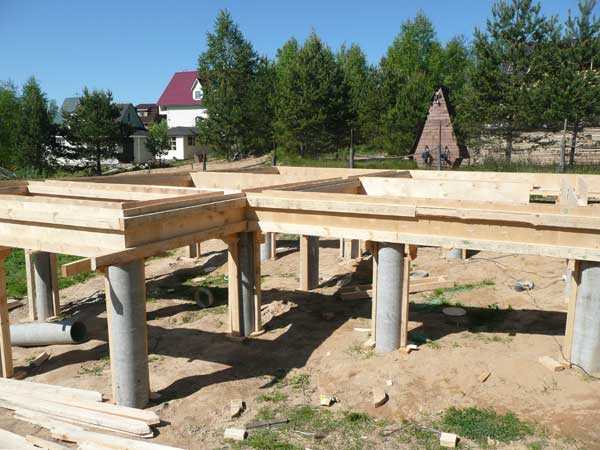

Буронабивные сваи

Свайный фундамент буронабивного типа — это более сложная и трудоемкая конструкция. Она предполагает бурение скважин на участке, в которые устанавливается армирующий каркас. В дальнейшем вся конструкция заливается бетоном. Использование этой технологии также предполагает, что верхние чести свай будут находиться на одной горизонтали. Единственным недостатком такого основания можно назвать необходимость определенного промежутка времени для набора прочности бетонного раствора. В большинстве случаев работы приостанавливают на месяц.

Строительство фундамента на участке с уклоном достаточно сложный, но выполнимый процесс. В этом случае необходим правильный подход к процессу строительства, включая все подготовительные и исследовательские работы.



stroykarecept.ru

Фундамент на склоне своими руками видео, фото

Строительство дома на склоне – это всегда рискованная идея, ведь никто не застрахован от осыпания грунта, затопления водой, которая идет сверху склона или проседания. Именно поэтому фундамент на склоне, да и сам проект дома должен быть составлен настоящим профессионалом. Эта статья создана для того, чтобы вы могли разобраться в видах фундамента для дома на склоне. Ознакомившись с информацией, вы сможете сделать правильный выбор и понять проект инженеров. Делать конструкцию вы можете своими руками, главное, строго следовать проекту.

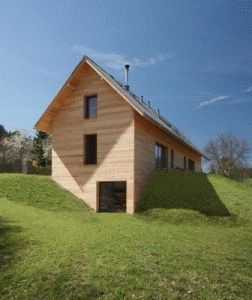

Хороший пример дома на склоне – это оптимальный угол для строительства. Если наклон больше, то появляется шанс смещения грунта и других неприятных явлений для хозяев.



Несмотря на сложность, вариантов фундамента для строительства на склоне хватает. Вы можете выбрать ленточное, столбчатое или даже свайное основание. Еще один отрицательный момент – это необходимость тратить средства на укрепление почвы. Иногда этой операции можно избежать, если постройка будет стоять на «благоприятном» грунте.

Ленточный тип фундамента

Если для обычного ландшафта ленточное основание является простым и, самое главное, доступным решением, то для склона это не самый благоприятный вариант. Но если тип грунта не позволяет сделать другую конструкцию, выбора у нас не много. При значительном наклоне обязательным требованием являются террасы. Для этого следует снять слой грунта. Выполнять эту работу должны профи, так как после появления «ступеней», их необходимо спрессовать при помощи армирующих сеток.



Схема, которая поможет сделать основание на склоне. Также здесь показана формула для расчета степени промерзания почвы.



Фиксация сетки происходит при помощи металлических или специальных пластиковых колышков. Поверх сетки насыпается слой земли, полностью закрывающий армирующую сетку. Далее кладется решетка, которую необходимо заполнить грунтом и щебнем.

Для этих работ понадобятся следующие инструменты и материалы:

  • георешетка;
  • уровень;
  • деревянные доски;
  • армированная решетка;
  • крепления для сетки.

При планировании в обязательно порядке учитывается угол склона, только в плане он определяется процентами, а не стандартными градусами. Почва, где наклон составляет 3% считается практически ровной. Если наклон составляет 3-8%, то это средний склон. При 10% используется особый подход, сделать работу в таком случае своими руками явно не получится.

Схема укрепления склона под будущий фундамент.



Ленточный фундамент на склоне возводится по следующей схеме:

  1. Первым делом необходимо срезать часть склона под углом 90° к ростверку будущего основания.
  2. Вдоль среза выполняется монтаж подпорной стены. Далее роется траншея для создания ленточного цоколя.
  3. Следующим шагом нужно сделать опалубку фундамента. Процесс проходит по стандартной схеме.
  4. После полного отвердения бетона необходимо сделать опорную насыпь. Такой ход позволит уровнять нижнюю и верхнюю часть склона. После этого ленточный фундамент на склоне может быть закончен.



Свайное основание

Те, кто знаком с этим типом фундамента, наверняка знают, что он является лучшим решением для склона. Строительство основания не включает в себя работу с грунтом, ведь сваи можно поместить в тело склона ну нужную нам глубину. В итоге нам нужно получить такую конструкцию, где все опорные столбы находятся на одной горизонтальной линии. Когда сваи установлены, настает черед строительства ростверка, которая выглядит как терраса.

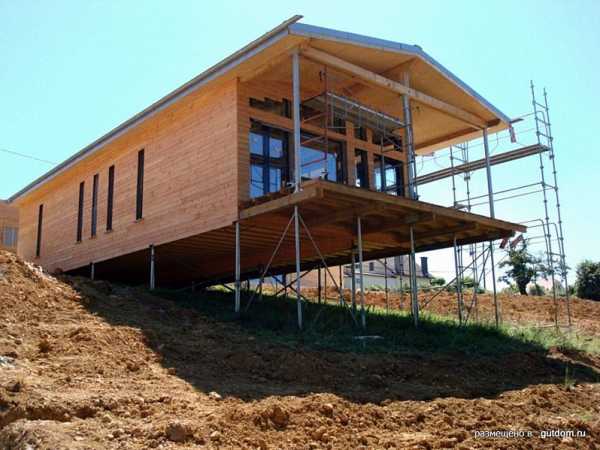

Фотография свайного фундамента на склоне, который можно построить своими руками.



Строительство фундамента для жилища на склоне проходит выполняется по следующей схеме:

  1. Сначала находится самая верхняя точка на холме, там устанавливается первая свая. Высота видимой части этого элемента должна соответствовать высоте цоколя.
  2. Далее идет угловая свая. Здесь все наоборот – видимая часть должна соответствовать высоте будущего цоколя. Между первыми сваями необходимо натянуть крепкий трос. Когда строительство только началось, трос будет имитировать будущий ростверк.
  3. Остальные сваи ввинчиваются в грунт таким образом, чтобы их видимые части были на одном горизонтальном уровне.
  4. Когда все сваи установлены, можно заняться созданием ростверка для будущего дома. Его также можно сделать своими руками. Обустраивается он в специальной опалубке, которая состоит из бортиков и днища. Завершающим шагом будет перевязка каркаса.





Столбчатый фундамент

Также для частного дома на склоне можно взять столбчатый фундамент. Приятная особенность заключается в том, что конструкция проходит точно так же, как и на ровном ландшафте. Чтобы сделать своими руками такое основание, необходимо подготовить ровную площадку, которая будет ограничена двумя стенами.

Получившееся пространство необходимо засыпать уплотненной почвой. Нижняя стенка препятствует сползанию насыпного грунта. Верхняя стена выполняет другую функцию: она не позволяет уплотненному грунту уходить из террасы. Основание столбов должно стоять на устойчивом грунте, поэтому придется копать глубоко. Насыпная терраса здесь нужна для того, что фиксировать столбы.

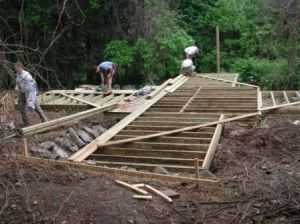

Столбчатое основание на склоне.



Есть и альтернативное решение для строительства дома на столбах. Первым делом вкапываются столбы по тому же принципу, что и сваи, а уже потом выполняется засыпка грунта под террасу, то есть после установки всех вертикальных элементов фундамента.





Выбор фундамента

Из описания всех трех вариантов можно понять, что лучшим решением будет свайная конструкция. Ее недостаток заключается в том, что поставить такое основание можно далеко не на все типы почвы. Ленточный фундамент менее привередлив, поэтому его часто используют. В любом случае, проконсультируйтесь с профессионалами, которые сделают заключающее решение.

rfund.ru

типы и их особенности, отвод воды, инструкция по возведению и ремонту

Дом, расположенный на склоне не самый идеальный вариант для строительства, но иногда выбирать не приходится. Поэтому в этом случае целесообразно заняться решением вопроса о том, как возводить фундамент дома на склоне. Несмотря на, казалось бы, сплошные минусы такой постройки, дом, расположенный на склоне имеет и свои плюсы. Главный из них заключается в том, что в такой постройке полностью исключено подтапливание весной или осенью, а также на таком участке конструкция значительна, устойчива к воздействию ветров.

Но и сложности при возведении постройки тоже есть, например, при устройстве основания главной задачей является полностью исключить возможность осыпания земли и сползание грунта.

Перспективные фундаменты

Разумеется, чтобы жилой дом был прочным и простоял много-много лет необходимо построить надежное и крепкое основание для конструкции. Для таких условий применимы только три типа фундамента:

Устройство фундамента на склоне

  1. ленточное основание;
  2. свайное основание;
  3. ступенчатое основание.

Всех их можно охарактеризовать собственными конструктивными характеристиками, но для участка на склоне у них всех есть одно большое преимущество – большая устойчивость.

Если место, где будет возводиться постройка, имеет не ярко выраженный угол наклона, то целесообразно использовать ленточный фундамент на склоне. Если изыскания грунта, проведенные на участке, не выявят никаких проблемных почв то можно устроить основание и неглубокого заложения.

Если же участок наоборот обладает склоном с сильным уклоном, и производить работы по выравниванию почвы нерационально, то стоит обратить внимание на ступенчатое основание, которое возводят с постепенным наращиванием высоты самих ступеней. Благодаря этому фундамент сможет выдержать большую нагрузку именно со стороны склона.

Если на участке помимо крутого склона выявлены и проблемные почвы, склонные к пучению имеющие большую глубину промерзания и повышенную влажность, то здесь целесообразнее заняться устройством свайного типа основания.

Дом на склоне

Важные моменты

Учитывая особую характеристику участка, необходимо не только знать, как сделать фундамент на склоне, но и учитывать важные аспекты самой местности.

  • Выбор типа основания зависит непосредственно от угла уклона участка.
  • Глубина заложения основания определяется составом почвы и ее характеристиками.
  • Немаловажным фактором является и глубина, на которой расположены подземные воды. От этого также зависит, на какую величину необходимо заложить фундамент, а также способ гидроизоляции.

Система отвода воды

Фундамент дома на склоне естественно не может выполняться аналогично основаниям, которые возводятся на относительно ровных участках. Основа всего дома подвергается самой большой опасности именно со стороны осадков и воды, поступающей сверху и размывающей основание.

Вода, стекающая вниз, постепенно начинает подмывать основу всей конструкции. Постепенно она вымывает почву у самого основания, что приводит к понижению устойчивости дома. Разумеется, и повышенная влажность не будет положительным фактором в пользу долговечных показателей прочности и эксплуатации. И еще неблагоприятный фактор: вода, стекающая по участку, может вызвать изменения в рельефе местности.

Дом, «вырасший» на холмах и склонах

Как правило, для того, чтобы устранить осыпание почвы, приходится непосредственно укреплять саму ее основу. Существует два простых способа, проверенных годами:

  • механический способ, когда устанавливают металлические распорки, вкапывая их по всей поверхности склона.
  • посадка деревьев и кустарников, которые имеют сильную корневую систему. Это, пожалуй, один из самых эффективных способов в борьбе с осыпанием грунта, который к тому может статьи неплохим решением в плане благоустройства самого ландшафтного дизайна.

Особенности ленточного основания

Ленточное основание применяется там, где почва не имеет большой глубины промерзания, поскольку данная основа не может противостоять суровым морозам. Сначала определяют точку самого основания почвы, отмечают уровень, до которого промерзает почва, и прибавляют 50 см для слоя подошвы под фундамент, состоящей из гравия и песка.

Строительство фундамента на склоне данного типа имеет большую стоимость. В процессе возведения расходуется много бетонного раствора и прутков арматуры. В некоторых случаях высота такого основания может доходить до 2,5 метров, а это помимо затрат прибавляет и трудоемкость самому процессу.

При устройстве фундамента данного типа, следует учитывать факт того, что верхняя поверхность основы должна находиться строго по одной линии (на одном уровне).

Особенности ступенчатого фундамента

Данное основание обычно сооружается в тех случаях, когда крайние точки отличаются по высоте на 1 метр. Большой плюс такого основания в том, что он позволяет соорудить фундамент на склоне с подвалом или гаражом, стенами, для которых станут непосредственно стены самого основания.

Такая постройка отличается тем, что основание напоминает вид ступенек, имеющих разную высоту, но одинаковую глубину залегания. Верхние уровни плоскости такого основания должны соответствовать углу самого уклона на местности.

Особенности свайных фундаментов

Свайный фундамент на склоне возводится с применением свай с лопастями. Правда здесь потребуется использовать специализированную технику для устройства и установки свай. Свайное основание может быть выполнено как с ростверком, так и железобетонными плитами перекрытия, расположенными на сваях.

Одним из главных преимуществ такой основы является отличная вентиляция нижних этажей постройки. Их целесообразнее устраивать в местах повышенной влажности почвы или при близком расположении грунтовых вод.

Столбчатое основание для дома на склоне

Особенности столбчатого основания

Столбчатый фундамент на склоне устраивают либо непосредственно под горой, либо между холмами, с небольшим уклоном участка под строительство.

Учитывая, что технология возведения основания данного типа практически не отличается от его строительства на ровном месте, то нужно обязательно принять во внимание тот факт, что большая поперечная нагрузка для столбов просо недопустима. Здесь используют строительство ровной площадки, на которую впоследствии устанавливают столбы.

Укрепление основания

После того, как вы выбрали тип основания и произвели работы по его закладке, то необходимо позаботиться и об укреплении. Строительство фундамента на склоне обязательно должно сопровождаться такими работами. Наибольшее внимание следует уделить нижнему краю основания.

При уклоне участка больше 10% монтируют шпунтовый ряд. Для столбовых опор и свай монтируют дополнительные сваи, которые обязательно должны располагаться под прямым углом, относительно склона.

Такие меры позволяют минимизировать сползание почвы, но сваи должны быть заглублены в почву намного ниже имеющегося уровня грунтовых вод.

Комбинированный фундамент

В некоторых случаях на участках с выраженным рельефом целесообразно устраивать комбинированные основания. Это бывает востребовано не только индивидуальными пожеланиями клиентов, но и порой просто необходимостью. Например, если необходимо выполнить пристройку к дому. Или строение выстраивается постепенно в несколько этапов.

Здесь следует учесть непосредственные характеристики самой почвы. В местах с сильным пучением почвы основание не должно иметь слишком жесткого соединения относительно друг друга, а вот если почва не обладает выраженной пучинистостью. то соединение стен между собой наоборот можно выполнить более жестко.

Заделывать швы между постройками можно лишь тогда, когда строение полностью возведено оно отстоялось и просело. Обычно для этого почву под ней сильно увлажняют или ждут весеннего сезона.

Жесткое соединение швов обычно выполняю примерно через год после того как строительство будет завершено. Таким образом возведение основания на склоне процесс хоть и трудоемкий, но достаточно выполнимый, для того чтобы постройка имела прочное основание, которое позволит ей простоять много лет. В первую очередь необходимо провести все изыскательные работы и укрепить грунт. Даже, если вы считаете, что в этом нет особой надобности и почва достаточно плотная и не пучинистая лучше все-таки перестраховаться и посадить, к примеру, деревья. Речь идет о вашем будущем доме.

nafundamente.ru

Строительство фундамента на склоне: выбор типа фундамента

Устройство фундаментов на склонах — первый этап

Вернуться к оглавлению

Как преодолеть нарушения грунта, их виды

Если требуется построить фундамент на склоне или берегу водоема, то могут возникнуть определенные трудности по причине возможных оползней и большой крутизны склонов и оврагов.

Схема фундамента на склоне.

Строительство на склонах связано с определенными особенностями, которые заключаются в обеспечении необходимой жесткости всей конструкции устанавливаемого металлического каркаса на основе усиления монтируемой обвязки.

Строительство на откосах и грунтах определяется рядом специфических особенностей, требующих обязательного соблюдения важных моментов, позволяющих получить максимально надежные конструкции. Чем круче склон, тем больше вероятность того, что грунт обрушится. Если уклон на участке до 10%, то грунт является более устойчивым. Можно выделить следующие виды нарушений устойчивости грунта:

Если уклон участка меньше 10%, то грунт более устойчив.

  1. Разжижение в результате повышенной влажности.
  2. Сползание по породе грунта, которая находится под давлением мощности собственного слоя.
  3. Сползание по кривой линии.
  4. Сползание со склона со скоростью, которая меньше, чем у слоев, расположенных ниже.
  5. Раскалывание в результате разрушения основания откоса.

Преодолению всех нарушений может помочь установка винтовых свай для надежного фундамента дома. Это позволит справиться со слабым грунтом, увеличением уровня грунтовых вод и труднодоступными участками.

Вернуться к оглавлению

Методы укрепления склонов

С целью укрепления склонов применяют различные материалы, учитывая все особенности рельефа, уклон и глубину расположения грунтовых вод. Если уклон составляет до 8%, то он укрепляется растениями и деревьями, корневая система которых оказывает вертикальное и горизонтальное укрепляющее воздействие на склон. Растения можно высаживать в специальные укрепляющие склон конструкции. Оползневый процесс будет остановлен за счет переплетения корней растений и крепежных элементов.

Если уклон меньше 8%, он укрепляется при помощи корневой системы деревьев и растений

Современная строительная индустрия предлагает различные материалы для укрепления склонов при постройке фундамента. Например, в случае стекания воды по склону специальный лоток направит ее в нужное русло. Использование бревен и камней позволит предотвратить оползни на склонах с наибольшим уровнем крутизны. Возможно применение искусственных конструкций — геосеток, биоматов и газонных решеток. Используют и керамические и бетонные блоки, если укрепить склон растениями не получается. Все методы укрепления склонов основаны на различных способах внутреннего армирования, связанного с «вживлением» каркаса конструкции с целью укрепления в слой грунта.

Вернуться к оглавлению

Размещение фундамента на склоне

Построить фундамент на склоне можно, предусмотрев цокольный этаж. При этом не потребуется монтаж ровной площадки под дом. Для устройства нижнего этажа земельный массив на необходимом участке склона вырезается. Можно построить и подземный гараж, если к склону возможен подъезд транспорта.

Устройство фундамента дома на склоне.

На поверхность основания дома снаружи следует обязательно наносить при его устройстве слой гидроизоляции, то есть гудрона, рубероида и т.п. Укладку гидроизоляционного слоя можно осуществить еще до начала заливки конструкции. Специалисты рекомендуют устройство фундаментов на склонах для террас, расположенных на его разных уровнях. После строительства основания для зон отдыха продолжают укладку фундамента для самого дома, основанного на террасах, закрепленных подпорными стенками при наличии ступеней.

При составлении угла уклона более 15% установка подпорных стенок из кирпича, бетона или валунов производится так, чтобы все вертикальные швы, которые расположены в рядах камней, не совпадали. Если стенки высокие, то камни скрепляются раствором. При укладке рядов камней с учетом внутреннего уклона надежность и прочность подпорных стен увеличивается. По всем границам территории склон следует укрепить камнями, лучшими из которых являются гранитные, известняковые и песчаные породы камня.

Хорошо спроектированный дом можно возводить и на горе, главное, не бояться осуществлять монтаж своими руками. При размещении основания дома на склоне следует предусмотреть то, чтобы фасад дома выходил на открытую местность, чтобы весь дом выглядел эксклюзивно и неповторимо. Хорошо, если со склона будет открываться красивый пейзаж.

Вернуться к оглавлению

Какой тип фундамента лучше всего выбрать

Вернуться к оглавлению

Как определить расходы на строительство основания дома

Определить расходы на предстоящее строительство фундамента дома на склоне можно на основе всех затрат, которые зависят от:

Схема ступенчатого фундамента на склоне.

  1. Необходимого количества материалов для строительства фундамента (щебня, песка, бетона, свай и др.).
  2. Стоимости проведения земельных работ.
  3. Платы за аренду спецтехники.
  4. Платы за проведение экспертизы состава грунта строительного участка.
  5. Расходов на устройство дренажной системы и систем укрепления.

Возведение дома на склоне не является самым удобным вариантом, тем не менее тут есть некоторые преимущества, заключающиеся в том, что здание будет защищено от сезонных затоплений со склонов. Устойчивость к ветреной погоде — тоже важная причина строительства на склоне основания дома для его последующего возведения.

Для достижения высокой прочности возводимого строения требуется укладка надежного фундамента, который будет представлять один из трех типов:

  1. Ступенчатый.
  2. Свайный.
  3. Ленточный.

Каждый тип фундамента из приведенных вариантов является практичным для его устройства на склоне.

Вернуться к оглавлению

Рекомендации по устройству на склоне разных типов фундаментов своими руками

Схема ленточного фундамента на склоне.

Устраивать фундамент ленточного типа специалисты рекомендуют в том случае, если угол наклона не слишком большой. Если после проведения экспертизы по исследованиям грунта не обнаружилось противопоказаний, то можно использовать мелкозаглубленный вариант при строительстве.

Устройство ступенчатого фундамента станет более рациональным вариантом при большой крутизне склона, если возможность его выравнивания отсутствует. При укладке фундамента его наращивают в виде ступеней в сторону склона.

Использование свайного фундамента необходимо на таких грунтах, которые имеют повышенную подвижность и высокое залегание грунтовых вод. Иногда используют совмещение свайного и ленточного фундамента.

Перед тем как начать строительство, следует убедиться, что несущая способность грунта на склоне позволяет устраивать на нем фундамент. Откос тоже должен обладать максимальной устойчивостью. Если параметры угла наклона составляют около 27-31 градусов, то такой склон имеет безопасные для строительства песчаные грунты. На почве ледникового происхождения и твердопластичных глинистых грунтах можно строить фундамент, даже если угол наклона составляет до 70 градусов.

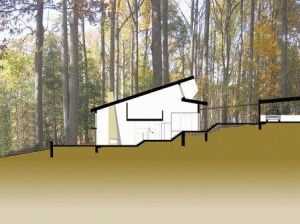

Разрез дома на склоновом участке.

Строительство на склоне осуществляют с учетом следующих характеристик:

  1. Угла уклона как основного параметра при строительстве, от которого должен зависеть тип фундамента.
  2. Состава грунта, определяющего глубину залегания фундамента и особенности дренажной системы.
  3. Высоты залегания грунтовых вод, от которой зависит глубина, на которую будет заложен будущий фундамент. Она определяет и выбор типа системы гидроизоляции.

Следует особое внимание уделить тому, как обустроена дренажная система, как создан водоотвод.

Вернуться к оглавлению

Как правильно соорудить фундамент своими руками на склоне

Ленточный тип фундамента не является устойчивым к промерзанию, поэтому его можно закладывать в регионах, которые не отличаются сильными заморозками. Первоначально необходимо выявить нижнюю точку грунта, затем отметить уровень промерзания и добавить на укладку щебня с песком полметра. Данный тип фундамента отличается высокой стоимостью устройства и наибольшей трудоемкостью. При укладке ленточного фундамента его верхнее основание следует располагать на одинаковом уровне.

Ленточный ступенчатый фундамент устраивают тогда, когда высота между нижними и верхними точками равна одному метру. Создание фундамента данного вида позволяет построить помещение подвала, гаража или первого яруса с использованием стен самого основания, то есть фундамента.

Схема свайного фундамента на склоне.

Уровень периметра ступенчатого фундамента неодинаков, в отличие от ленточного типа. Внешне он представляет собой ступени, расположенные на разном уровне, имеющие одинаковую глубину залегания. Стройка на склоне осуществляется с учетом направления уклона рельефа склона строительного участка, которое должно быть одинаковым с направлением плоскости ступенчатого фундамента.

Устройство свайного типа фундамента основано на применении буронабивных или винтовых свай. Первый способ можно осуществить собственными силами и не привлекать дополнительно спецтехнику, в отличие от второго способа. Фундаменты свайного типа могут иметь либо ростверк, либо плиты перекрытий на сваях. Свайный фундамент позволит осуществлять вентиляцию нижнего яруса дома, например, в сезон подтоплений в результате дождливой погоды.

Монтаж свайного фундамента с использованием буровых или винтовых свай начинают с устройства верхнего и нижнего поясов, сделав отступ от площадки, где расположены сваи и поверхность грунта, которая равна 15-20 см. Верхний пояс устраивается строго по горизонтали, а нижний пояс должен быть расположен в параллельной плоскости по отношению к уровню грунта. К обвязке свай прилагается специальная документация, согласно которой и следует выполнять все действия по монтажу. Проектное решение предусматривает:

  1. Стыковку и приварку элементов креплений.
  2. Наличие раскосов, зависящих от уклона грунта.

Стыковка элементов креплений при устройстве свайного фундамента делается непосредственно на стволах свай. Элементом крепления может выступать профильная труба размерами 60х30х2. Обвязка фундамента приваривается к нему на каждом углу конструкции после того, как сделано угловое соединение, необходимое для обвязки материала.

Свайный фундамент может иметь раскосы, выполняемые в зависимости от диагонального уклона грунта. При этом учитывают крепление свай к оси. В нижней части раскос приваривается к свае, которая наименьшим образом выступает над уровнем грунта. Наиболее выступающая верхняя часть приваривается к следующей выступающей наибольшим образом части, которая имеет направление оси фундамента свайного ряда. По отношению к ней и производится усиление жесткости конструкции свайного фундамента.


moifundament.ru

устройство, какой лучше, как сделать столбчатое или ленточное основание?

Абсолютно или относительно ровные участки – это большая редкость. Поэтому, в большинстве случаев, мы строим свой фундамент на склоне с большим или маленьким уклоном рельефа. Причем в этом деле нам пригодится далеко не каждый тип конструкции основания.

В данной статье мы попытаемся подобрать оптимальный вариант фундамента для участка со сложным рельефом. Такая информация пригодится и  домовладельцам, решившимся на строительство дома на склоне, и потенциальным покупателям земельных участков, планирующим строительство собственного жилища.

Как выбрать лучший вариант фундамента?

Решая, какой фундамент на склоне лучше, а какой – хуже, важно помнить о том, что такие конструкции возводятся по тем же технологиям, что и фундаменты для дома, расположенного на относительно ровной поверхности.

В основе конструкции фундамента на склоне лежит все та же лента, свая или столб. Причем конкретный вариант выбирается исходя из угла уклона рельефа и плотности грунта.

Поэтому ленточные фундаменты обустраивают только на относительно пологих склонах с минимальными углами возвышения рельефа. В ином случае ленточный фундамент на склоне потребует от устроителя достаточно больших расходов, связанных с такими земляными работами, как подсыпание грунта, террасирование, выравнивание рельефа и так далее.

Впрочем, ленточный вариант, обустроенный в виде ступенчатой конструкции, может примерить будущего владельца с не самым дешевым способом строительства оснований. Ведь обустраивая ступенчатый фундамент на склоне можно отказаться от дорогостоящих земляных работ. Ленту основания, в данном случае, строят «ступеньками», которые опираются на террасированные участки рельефа.

Иное дело столбчатый фундамент — на склоне участка с пологим или крутым рельефом этот вариант уляжется безо всяких проблем. Однако под каждым столбом придется построить опорную стену, усиливающую стойкость фундамента к поперечной деформации. Без таких «подпорок» столбы попросту соскользнут вниз.

Но даже самая надежная опорная стена не сделает конструкцию столбчатого фундамента прочнее дорогостоящего ленточного варианта, способно выдержать вес кирпичной кладки. Столбчатые основания, к сожалению, сгодятся только для деревянных или каркасных строений.

А вот свайный фундамент уляжется на любой склон практически идеально. Ведь именно сваи позволяют обустроить подошву фундамента на любой глубине. И только сваи дают возможность построить дом на самом крутом склоне.

Длина обычной сваи начинается от 6-8 метров. Микросвая углубится в землю на 2-2,5 метра. Длина самых крупных экземпляров составляет 10-12 метров. То есть, перепад высот между самой длинной и наименее габаритной сваей составляет ровно 10 метров, что позволяет обустроить фундамент дома даже на 45-градусном склоне.

Единственным недостатком свайного варианта является относительно небольшая несущая способность фундамента. Разумеется, такое основание выдержит и деревянный, и блочный дом, но не более того.

Как сделать фундамент на склоне?

Технология строительства фундаментов на склонах зависит от типа конструкции основания. То есть, ленточные, столбчатые и свайные фундаменты обустраиваются по разным технологиям. Поэтому ниже по тексту мы рассмотрим основные этапы строительства каждого варианта фундаментов на склоне.

Ленточный фундамент

Этот вариант предполагает строительство монолитного цоколя, одна сторона которого погружается в склон глубже, чем другая. То есть, по сути, одна из граней ленточного основания является подпорной стеной склона.

Разумеется, такая конструкция потребует больших объемов заливки. Поэтому ленточное устройство фундамента на склоне с большим уклоном оправдано только в том случае, если поверх основания возводится тяжелое строение из бетона или кирпича.

Технически процесс сооружения ленточного основания выглядит следующим образом:

  • Часть склона срезается, под углом в 90 градусов к плоскости ростверка будущего фундамента.
  • Вдоль этого среда монтируется подпорная стена, под основание которой закладывают траншею под ленточный цоколь.
  • Далее, в траншею монтируют ленточную опалубку, в тело которой, на правах внешней стороны, входит и плоскость подпорной стены. Опалубку монтируют и заливают бетоном.
  • После отвердения ленточного монолита под нижней стеной (по уклону склона) обустраивают опорную насыпь, тем самым нивелируя разницу между высотой цоколя сверху и снизу склона.

Столбчатый фундамент

Заглубленный фундамент столбчатого типа монтируют либо под горой, либо между двумя холмами. Неустойчивые столбы не выдержат поперечной нагрузки на излишне крутой поверхности.

Поэтому, в данном случае, строительство фундамента для дома на склоне практически не отличается от аналогичной процедуры, проводимой на относительно ровной площадке. То есть, для обустройства такого основания на склоне придется построить относительно ровную площадку, ограниченную двумя подпорными стенами.

Пространство между верхней и нижней подпорной стенкой засыпается уплотненным грунтом. Причем верхняя (по высоте уклона) стена будет сдерживать расположенный выше грунт, а нижняя – препятствовать сползанию насыпной террасы.

В итоге, столбчатые опоры обустраиваются на террасированной площадке, в особых шурфах, заглубленных до устойчивого горизонта грунта.

На практике процесс обустройства столбчатого фундамента на склоне выглядит следующим образом:

  • В самом начале обустраивается верхняя (по уклону) стена, которая заливается как лента с трапецеидальным поперечным сечением.
  • Затем, по точно такой же технологии, строится нижняя подпорная стена.
  • Далее, между стенами обустраивают насыпную террасу, в которой отрывают шурфы, расположенные по периметру основания.
  • В шахтах шурфов выкладываются или заливаются столбы, поверх которых обустраивают балочный или монолитный ростверк.

Альтернативное решение предполагает первичное строительство на пока еще не террасированном столоне опорных столбов фундамента. А засыпка грунта под террасу происходит после монтажа вертикальных опорных элементов.

Свайный фундамент

Этот вариант фундамента можно построить на любом склоне. Причем такая конструкция исключает этап земляных работ в принципе. Сваи просто высверливаются в тело холма на разную глубину, таким образом, чтобы верхний срез каждого опорного столба находился в общей для всех свай горизонтали. По окончанию этого этапа, поверх «леса» из свай монтируют монолитную плиту ростверка – своеобразную террасу, на которой и будет покоиться дом.

Поэтапная схема обустройства свайного фундамента выглядит следующим образом:

  • В самой верхней точке будущего основания в грунт ввинчивают первую сваю, видимая часть  которой (торчащая из грунта) равняется наименьшей высоте цоколя.
  • Следующей монтируется нижняя угловая свая, видимая часть которой равняется наибольшей высоте цоколя. И между сваями натягивается трос, визуализирующий горизонталь ростверка. Разумеется, верхний срез нижней сваи подстраивается под аналогичную точку верхней опоры, с помощью гидроуровня.
  • Третья, четвертая и все следующие сваи ввинчиваются или вбиваются в землю таким образом, чтобы верхний срез каждой ходил до горизонтали
  • Завершив обустройство свайного основания можно приступать к заливке монолитного ростверка, который обустраивается в особой опалубке, состоящей из подпорного днища и бортиков.

Разумеется, и ростверк и забивные сваи армируются с последующей перевязкой каркасов.

opalubok.ru

схема и монтаж на неровном участке

Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей. Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция. Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

Варианты базисов для бугристых участков

Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

  • Ленточный;
  • Свайный;
  • Ступенчатый.

Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

Особенности ступенчатой основы

Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

  • Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
  • Устройство опалубки – на торцах ступенек формируются поперечные стены;
  • Армирование – металлический скелет также изготавливается в форме ступеней;
  • Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю. Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д. Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

Монтаж базисной конструкции

Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

Этап 1. Проектирование

Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

Этап 2. Разметка

После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

Этап 3. Изготовление траншеи

При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

  • Для песчаных почв – от 30 до 45 градусов;
  • Для глинистых грунтов – от 50 до 50 градусов;
  • Для почв, имеющих ледниковое происхождение – 70 градусов.

Траншея роется по одной ступеньке, а не сразу по периметру строения.

Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

Этап 4. Установка опалубки

Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

Этап 5. Армирование

Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

Таким образом, производится армирование ступенчатого фундамента.

Этап 6. Гидроизоляция

Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

Этап 7. Фундаментные стены

Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции. Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания. В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.



Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез. Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний. Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.



Видео инструкция как построить дом на склоне:

stroimtovarishi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
