Нефтяная качалка

В такой отрасли, как добыча нефти практически одним из главных видов оборудования является нефтяная качалка. Сама по себе нефтяная качалка является не самостоятельным оборудованием, а одним из главных элементов штангового насосного аппарата, посредством которого и происходит добыча, а точнее перекачка нефти.



Устройство нефтяной качалки



Сама же качалка для нефти играет роль привода механического действия в данном нефтедобывающем оборудовании. Такое оборудование как нефтяная качалка всегда изготавливается строго нормам ГОСТа, и в Российской Федерации существует тринадцать типовых качалок, различие которых заключается в размерах. Монтаж нефтяной качалки выполняется на фундаментальной основе, которая строится специально для этих целей, как правило, из бетона.



Далее эта основа оборудуется стойкой, платформой и станцией, которая осуществляет управление. По большому счету нефтяная качалка имеет примерно схожий принцип работы как и принцип работы велосипедного насоса, который осуществляет свои действия возвратно поступательным методом. Во время работы, выполняя данные действия, нефтяная качалка производит посредством насоса преобразование жидкости, которая и проходит вверх.



Принцип работы нефтяной качалки







Все происходит по следующему принципу. Посредством электрического питания происходит работы двигателя, который в свою очередь запускает весь механизм в рабочее положение. Начинается вращение механических частей нефтяной качалки, посредством чего балансировочный элемент начинает осуществлять движение, которое сродни движению качелей. Подвеска, на которой располагается шток устьевого типа, начинает осуществлять движения возвратно поступательного характера. Таким образом, поступающая через штанговые элементы энергия выдается на штанговый насос, который в свою очередь и позволяет захватить нефть из недр земли.





Управляющая всем механизмом станция выглядит таким образом. Она представляет собой блок коробочного типа, который внутри в буквальном смысле нашпигован электроникой. Таким образом, никаких силовых и ручных воздействий для управления данной установкой не требуются, все управление происходит посредством нажатия на клавиши и выбора необходимой программы.



Разновидности нефтяных качалок

Сегодня среди разновидностей нефтяных качалок существует еще и качалка, которая работает посредством бесштангового насоса. В данном случае перекачка нефти осуществляется посредством насоса погружного типа. То есть за счет действия электродвигателя, который осуществляет запуск насоса и таким образом производит всю работу. Данный вид насосов имеет большой рабочий диапазон и может работать на четырехстах режимах.



Таким образом, становится видно, что производительность данного типа оборудования обладает достаточно высоким уровнем. Для того что бы использовать данный вид насосов во всех его режимах, требуется подключение дополнительных мощностей, которые достигаются посредством подключения к установке дополнительного трансформаторного устройства. Таким образом, посредством данного оборудования можно поднять уровень напряжения до таких пределов как две тысячи вольт.

Управление данной станцией осуществляется либо вручную, либо за счет работы автоматической системы, если заданы специальные режимы, работающие автоматически. Однако наибольшей популярностью все-таки пользуются качалки штангового типа работы, поскольку при их применении происходит значительная экономия на электрической энергии, которой требуется значительно меньше за счет работы нефтяной качалки механическим методом. К тому же данный метод является наиболее проверенным и дает хорошие производительные результаты.

Станок-качалка — Что такое Станок-качалка?

AИ-95

0

AИ-98

0

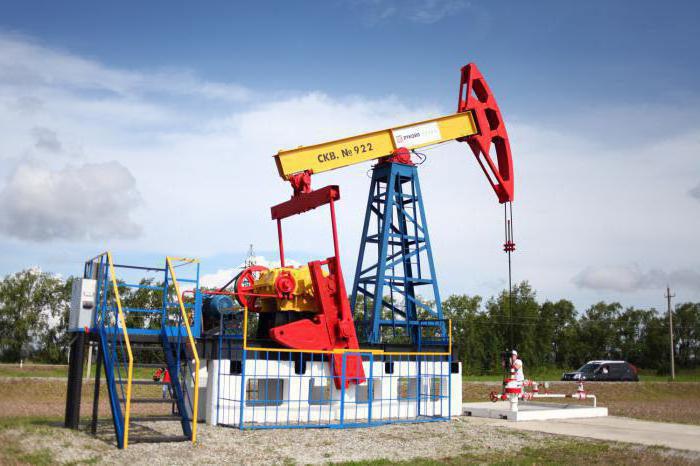

Станок-качалка — тип наземных приводов скважинных штанговых насосов (ШСН), используемый при эксплуатации нефтяных скважин.

Станок-качалка представляет собой механизм, преобразующий вращательное движение электродвигателя в возвратно- поступательное движение колонны штанг.

Станок-качалка (СК) состоит из ряда самостоятельных узлов:

• фундамент служит для установки и крепления станка-качалки. Может сооружаться монолитным (бутобетонным или железобетонным) или сборным — из бетонных блоков или металла;
• рама предназначена для установки на ней всего оборудования СК и выполняется из профильного проката в виде двух полозьев, соединенных поперечниками, и имеет специальную подставку под редуктор. В раме имеются отверстия под анкерные болты для её крепления к фундаменту;
• стойка является опорой для балансира и выполняется из профильного проката в виде четырехгранной пирамиды. Ноги стойки связаны между собой поперечинами. Снизу стойка крепится к раме сваркой или болтами, сверху несет плиту для крепления оси балансира с помощью двух скоб;
• балансир предназначен для передачи возвратно-поступательного движения колонне штанг. Выполняется из профильного проката двутаврового сечения и имеет однобалочную или двухбалочную конструкцию. Со стороны скважины балансир заканчивается поворотной головкой;
• опора балансира — ось, оба конца которой установлены в сферических роликоподшипниках, расположенных в чугунных корпусах. К средней части оси, имеющей квадратное сечение, приварена планка, через которую опора балансира с помощью болтов соединяется с балансиром;
• траверса выполняет роль связующего звена между кривошипно-шатунным механизмом и балансиром и конструктивно выполняется в виде прямолинейной балки из профильного проката. Крепление к балансиру шарнирное при помощи сферического роликоподшипника;
• опора траверсы шарнирно соединяет балансир с траверсой. Средняя часть оси установлена в сферическом роликоподшипнике, корпус которого болтами прикреплён к нижней полке балансира. Концы оси зажаты в клеммовых зажимах двух кронштейнов;
• кривошипно-шатунный механизм предназначен для преобразования вращательного движения вала редуктора в возвратно-поступательное движение балансира и состоит из двух шатунов и двух кривошипов с противовесами;
• шатун — стальная трубная заготовка, на одном конце которой вварена верхняя головка шатуна, а на другом — башмак. Палец верхней головки шатуна шарнирно соединен с траверсой. В станках-качалках СК8-3,5-5600 и СК 10-3-5600 в верхней головке шатуна применен шарнирный подшипник ШС. Башмак болтами прикреплён к нижней головке шатуна. Палец кривошипа конусной поверхностью вставляется в отверстие кривошипа и через разрезную втулку затягивается с помощью гаек.

Станки качалки изготавливаются в 2^х исполнениях:

• СК 7^и типоразмеров,
• СКД 6^и типоразмеров.

Отличительной особенностью станков-качалок СКД являются:

• несимметричная (дезаксиальная) кинематическая схема преобразующего механизма с повышенным кинематическим отношением;
• меньшие габариты и масса;
• редуктор установлен непосредственно на раме станка-качалки.
