Кабина управления мостового крана – Кабина крана мостового. ГОСТ 33173.5-2014 Краны грузоподъемные. Кабины. Часть 5. Краны мостовые и козловые (с Поправками)

Рис. 66. Кабина управления мостового крана: 1 — пульт управления, 2—огнетушитель, 3— распределительный щит, 4 — кресло крановщика, 5 — ножная педаль, 6 — электронагревательный прибор, 7.— вводное устройство, 8 — теплоизоляция

Краны-штабелеры оснащают панорамными кабинами, закрепленными на колонне и обеспечивающими надежное наблюдение за грузоподъемником и проходами между стеллажами склада. Кабину, как правило, выполняют подъемной с креплением к каретке грузоподъемника или с самостоятельным механизмом подъема.

Основное условие безопасности — расположение кабины управления краном со стороны, противоположной главным крановым троллеям. Исключение допускают в тех случаях, когда приняты меры, исключающие случайное касание человека троллеев из кабины управления,с посадочной площадки или лестницы (например, на консольных кранах). Расположение кабины на кране должно исключать возможность удара по ней грузового органа (груза) при работе крана. Минимально допустимое расстояние между ними 0,4 м.

По конструкции кабины выполняют открытыми или закрытыми. На кранах-штабелерах иногда применяют полуоткрытые кабины, предназначенные для работы крановщика стоя.

Открытыми кабинами оборудуют мостовые и передвижные консольные краны, работающие в закрытых отапливаемых помещениях при температуре воздуха 10°… 28° С, а закрытыми — краны, работающие на открытом воздухе, в неотапливаемых складах или металлургических цехах при температуре —40°…+ 60° С. При температуре окружающей среды ниже +10° С эти кабины необходимо снабжать отопительными приборами, а при температуре выше -(-28° С — кондиционерами. Высота закрытой кабины управления в свету должна быть не менее 1800 мм, а при обеспечении крановщику возможности работать только сидя — не менее 1500 мм.

Крановые кабины управления имеют каркасную конструкцию с ограждением, выполненным из прочного прозрачного материала, хорошо противостоящего механическим воздействиям (обычно безосколочное стекло — сталинит). Кабина открытого типа должна иметь сплошное ограждение со всех сторон высотой не менее 1000 мм. В закрытых кабинах должна быть предусмотрена возможность протирки стекол с двух сторон вручную. Нижние стекла, на которые может встать крановщик, должны быть защищены решетками.

Кабины управления кранами, работающими на открытом воздухе, должны иметь защиту стекол и двери от стекающей с крыши воды, солнцезащитные козырьки, электромеханические стеклоочистители, теплоизоляцию стен, отопительные приборы и оконные обогреватели (в зимнее время). Панорамные кабины оснащают зеркалами, при помощи которых крановщик видит происходящее сзади него.

Пол кабины выполняют из сплошного деревянного настила и покрывают малотеплопроводным материалом и диэлектрическим ковриком. Поверхность пола не должна быть скользкой. В местах обслуживания электрооборудования необходимо иметь диэлектрические коврики размером не менее 500 X 700 мм. Внутреннюю облицовку стен следует делать из хорошо моющихся материалов светлых тонов, вызывающих положительные эмоции.

Дверь для входа в кабину может быть распашной или раздвижной и должна иметь запор с внутренней стороны. Распашная дверь должна открываться внутрь кабины. На кранах, работающих на открытом воздухе, должны быть устройства для запирания двери снаружи. Размеры дверного проема должны быть не менее 1800X500 мм. Если крановщик входит в кабину управления не с посадочной площадки, то перед дверным проемом предусмотрена входная площадка.

В верхнем сплошном перекрытии кабины предусмотрен люк размером 500X500 мм с герметизирующими от проникновения пыли и влаги уплотнениями, через который крановщик может подняться на настил моста (консоли) грузоподъемного крана.

Для создания крановщику удобства в работе кабину управления оборудуют специальным креслом, которое с учетом эргономических требований должно иметь высоту от уровня пола 400…500 мм. Кресло — полужесткое с подлокотниками и его положение можно регулировать от среднего положения вперед (назад) на 75 мм, вверх (вниз) на 50 мм. Подлокотники и опоры для ног можно устанавливать на требуемой высоте. Спинка кресла высотой 240…260 мм имеет регулируемый угол наклона, применять в качестве сидений случайные предметы (перекладины) запрещено. Пульты управления располагают по обеим сторонам от кресла крановщика.

С целью повышения производительности работы грузоподъемных кранов и улучшения условий труда крановщиков на современных кранах устанавливают кресло-пульт с вмонтированными в подлокотники командоаппаратами управления типа DVP-15 или UP 35/1 (рис. 67).

Рукоятки управления силовыми контроллерами (ко- мандоконтроллерами) установлены вертикально и для управления их передвигают в направлении выполняемых рабочих движений крана. В нейтральной позиции рукоятки зафиксированы так, что их можно передвинуть в другие позиции легким нажатием руки (усилие не более 25 Н). В случае установки для управления механизмами крана педалей расстояние между ними должно быть 200 … 450 мм, а расстояние от спинки кресла до оси педали 935 мм. После срабатывания на величину полного хода педаль возвращает в исходное положение растянутая пружина усилием 70 … 80 Н. Пульты могут иметь также и кнопочное управление. Органы управления должны иметь четкие надписи или графические символы в соответствии с требованиями ГОСТ 12.4.040— 78.

Освещенность рабочих поверхностей пультов и органов управления должна быть не менее 20 лк, а рабочей зоны крана — не менее 100 лк. В качестве источника света применяют электролампы с матовым плафоном, исключающим световые блики на остеклении кабины. Освещение не выключается при отключении линейного контактора вводного устройства крана.

Кроме органов управления кабина должна быть оснащена огнетушителем и вешалкой для одежды. В кабине должны быть предусмотрены места для хранения документации, инструмента и аптечки, термоизолированного бачка для питьевой воды вместимостью не менее 2 л. Нахождение в кабине крановщика посторонних людей, кроме ремонтников, запрещено.

Кабина управления краном должна иметь предупреждающую окраску по ГОСТ 12.4.020—82 в виде чередующихся желтых и черных полос, наклоненных под углом 1/4 рад к горизонту. Аварийный выключатель должен быть окрашен в красный цвет.

Рис. 67. Кресло-пульт крановщика: 1 — рычаг командоконтроллера, 2 — сигнальная лампа, 3 — кнопка управления, 4 — телефонный аппарат, 5 — подлокотник, 6 — кресло крановщика, 7 — контрольно-измерительные приборы, 8 — переключатель

Уровень шума на рабочем месте крановщика в соответствии с требованиями ГОСТ 12.1.003—83 не должен превышать 50…70 дБ, а амплитуда вибрации — превышать 0,2 мм (по ГОСТ 12.1.012—78). Предельно допустимые концентрации вредных веществ в воздухе должны соответствовать требованиям ГОСТ 12.1.005—76.

Так как краны-штабелеры передвигаются вдоль стеллажей с минимальными зазорами, то кабина управления должна иметь стенки со всех сторон. Даже открытые кабины обязательно имеют крышу, чтобы предохранить крановщика от возможного падения случайных предметов сверху. В открытых кабинах управления применяют специальные устройства, исключающие возможное выпадение крановщика. На автоматических кранах-штабелбрах для проведения пусконаладочных и ремонтных работ, а также инвентаризации хранящихся на складе грузов устанавливают закрытые кабины управления, а на стеллажных комплектовочных кранах-штабелерах — открытые или полуоткрытые кабины.

Читать далее: Дистанционное управление кранами

Категория: — Грузоподъемные краны предприятий

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Кабины управления крана

08 Января 2012

Наша компания имеет возможность поставить в адрес вашего предприятия новые кабины управления для кранов различных типов по заводским ценам. Любые кабины для крановщиков, могут быть выполнены по вашим чертежам и всем необходимым требованиям.

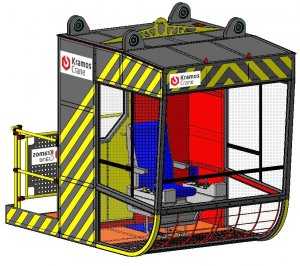

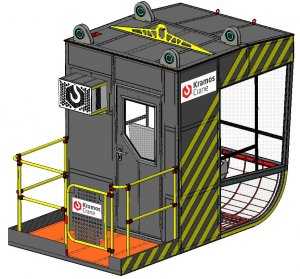

Кабины кранов — общие сведения

Для управления различных типов кранов применяют закрытые и открытые, панорамные и обычные кабины управления. Открытыми комплектуются передвижные консольные и мостовые краны, которые работают в отапливаемых закрытых помещениях. Закрытые используют для кранов, действующих на открытом воздухе, в помещениях без отопления, а также в тех случаях когда на кран устанавливается кондиционер. Кондиционеры устанавливают на кабины управления, которые устанавливаются в химических, горячих и прочих цехах, с присутствием выделений вредных газов и пыли. Требования к кабинам данных цехов описаны в Санитарных правилах по оборудованию и устройству кабин машинистов. Кондиционер устанавливают в не изолированной части. Для того чтобы обеспечить обмен воздухом и необходимый температурный режим, все закрытые кабины управления, работающие на открытом воздухе, комплектуются вентилятором и отопительным прибором по желанию клиента.
Открытые панорамные кабины используются для мостовых кранов, эксплуатируемых в помещении. Установленная по правилам сплошная обшивка кабины крана листом затрудняет обзор и из-за этого нет возможности работать сидя. Крановщикам (обычно женщинам) постоянно необходимо перегибаться через ограждение, для лучшей видимости строповки груза. Если остеклить нижнюю часть кабины безопасным стеклом, это также не будет оптимальным вариантом, так как при этом, обзору мешает отражение ламп освещения цеха, что ослепляет крановщика. В открытых панорамных кабинах отсутствуют эти недостатки. Они снабжаются токоподводом и поворотной платформой. На шарикоподшипниках, укрепленных на осях в нижнем поясе конструкции крана, установлены четыре катка на них и опирается платформа. С помощью платформы появляется возможность поворачивать кабину в обе стороны на 90°. Она поворачивается с помощью толчка рукой или ногой по ограждению. Ее различные положения можно зафиксировать.

Чтобы обеспечить максимальное удобство наблюдения за процессом работы, под крановой кабиной, часть платформы возможно сделать с проемом, закрытым с помощью металлической сетки. Положение кресло-пульта крановщика можно регулировать по горизонтали и вертикали. Установка производится в центре пролета моста.
Снабжение кабинами управления кранов мостового типа, чья скорость перемещения максимум 50 м/мин не обязательно, управление в этом случае может производиться с пола. Выбор места установки при проектировании, обязательно должен быть сделан учитывая необходимость обеспечения наибольшего обзора, а также возможность наблюдения за зацепкой груза и перемещением его местоположения в течение всего цикла работы. Исключение, в связи со спецификой применения, допускается для портальных, стреловых с установленным башенно-стреловым оборудованием и башенных кранов. В процессе опускания груза в трюм корабля с помощью портального, при подъеме груза на самые высокие этажи строящегося здания с помощью башенного крана и т.п. у крановщика отсутствует возможность видеть груз и в связи с этим он пользуется переговорной связью или работает с помощью сигналов стропальщика.

В мостовых кранах кабина для крановщика подвешивается в центре или в торце моста (с той стороны, которая противоположна главным троллейным проводам). Также возможно подвешивание непосредственно к грузовой тележке. В последнем приведенном случае выход на мост крана осуществляется по наружной огражденной лестнице или через настил тележки. Кабина управления в обоснованных случаях может располагаться со стороны цеховых троллеев, т. е. на одной и той же стороне вместе со вспомогательной люлькой, в данном случае нужно чтобы выполнялись требования по ограждению троллейных проводов от возможного соприкосновения с ними.

Во многих новых выпускаемых кранах предусмотрена возможность работы сидя. Для этого кабина управления снабжается стационарным сидением (данное сиденье регулируется в горизонтальной плоскости и по высоте) крановщика с обязательным соответствующим расположением всех необходимых аппаратов управления. В отдельных случаях для увеличения обзора, кресло крановщика с пультом управления или кабина для управления целиком должны выполняться в поворотном исполнении. Не допускается пропускать через нее стреловые и грузовые канаты, а также устанавливать в ней барабаны для навивки канатов и пуско-регулирующие сопротивления. На различных башенных кранах ранних выпусков (к примеру: МСК 5-20) канат пропущен через кабину. Их эксплуатирование может быть разрешено только при условии ограждения каната.

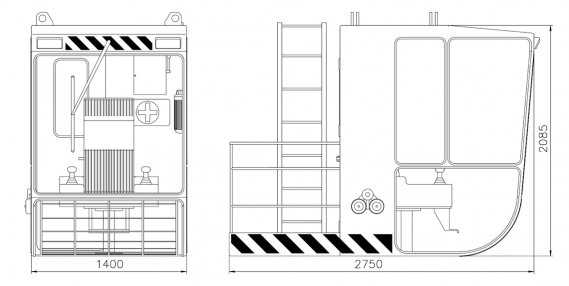

Габаритные размеры кабины управления крана

Габариты кабин управления для различных типов кранов (стреловые самоходные, башенные, мостовые) регламентированы государственными стандартами. В том случае, если для данного типа в установленных стандартах отсутствуют какие либо указания о габаритах или изготавливается кран нестандартной конструкции, нужно чтобы он был сделан с учетом следующих условий:

• В крановой кабине управления должно быть предусмотрено место не только для крановщика, но и для стажера, а также нужно сделать абсолютно свободный доступ ко всему установленному крановому оборудованию. Ее высота (расстояние от пола и до любых деталей выступающих на потолке) не меньше 1,8 м. Отклонение от приведенных требований допускается для стреловых (прицепных и самоходных), подвесных и однобалочных кранов. К тому же они могут рассчитываться на присутствие в них одного крановщика (без места для стажера), а их высота уменьшается до 1,5 м, при том условии, если работа предполагается только сидя.
• Кабины крановщика с открытым исполнением делают со сплошным ограждением высотой не меньше 1 м от пола. Такое ограждение кабины подвесных и однобалочных кранов, если она будет использоваться только для работы в сидячем положении, может быть сделано высотой 0,7 м. Материал для производства ограждения не регламентирован. Чаще всего для данной цели применяют листовую сталь. Для ограждения самой кабины, а также световых проемов может использоваться стекло по ГОСТ 8435—76 (стекло безопасное плоское на поливинил-бутирольной пленке). На самоходных стреловых для данной цели разрешается применять также стекло по ГОСТ 5727—75 (стекло закаленное плоское). Стекло сделанное по ГОСТ 8435—76 в случае удара не распадается на осколки, но может дать сеть трещин. Стекло по ГОСТ 5727—75 в момент разрушения распадается на не режущие осколки установленных размеров (не более 100 мм² не более 32 мм площадью). Падение существенного количества осколков с большой высоты опасно для людей находящихся внизу. В связи с этим сталинит запрещено использовать для остекления кабин управления портальных, башенных и других кранов, у которых кабины устанавливаются высоко. На разливочных кранах их остекляют с помощью сталинита СЗД-3, из-за того, что стекло по ГОСТ 8435—76 непригодно для работы на них (данное стекло растрескивается и затрудняет обзор машинисту). Световые проемы запрещается изготавливать из органического стекла,так как оно очень легко царапается, а также мутнеет.
• При условии если ограждение кабины управления стеклом начинается от пола, обязательно нужно применить дополнительное ограждение высотой 1 м сделанное из металлической решетки. Данная решетка должна выдерживать вес крановщика, если не исключается возможность того, что крановщик может встать на нее. В современных закрытых кабинах мостовых и башенных кранов, где световые проемы могут начинаться почти от уровня пола, а крановщик работает сидя, ограждение застекленного светового проема делается с помощью поручня или двух-трех металлических прутков или другим подобным способом. В отдельных случаях роль ограждения переднего стекла могут выполнять две электронагревательные трубки. Боковые узкие световые проемы (с шириной в 300-350 мм) не ограждаются. В закрытых кабинах крановщика ограждение решеткой применяется исключительно для стекол, располагающихся в полу. В кабинах с остеклением обязательно предусматривается возможность протирки стекол с обеих сторон механическим путем или в ручную. Для достижения данной цели устраивается нужное количество фрамуг, которые снабжены замками удерживающие их как в открытом, так и в закрытом состоянии во время работы. Также возможно использование вращающихся фрамуг.
• Для кранов которые работают на открытом воздухе, в остеклении кабин управления устанавливают солнцезащитные щитки.
• Пол в любых электрических кранах обязательно выполняется из дерева или различных других материалов неметаллического происхождения, которые исключают скольжение, а также рабочее место крановщика и места обслуживания электрооборудования крана должны быть застелены резиновыми стандартными диэлектрическими ковриками. В кабинах мостовых кранов закрытого типа пол чаще всего настилают из досок, а сверху покрывают линолеумом.
• Потолок можно делать в крановых кабинах закрытого типа. С открытым исполнением наличие потолка не является обязательным условием. На всех мостовых кранах в потолке (при закрытом исполнении) устанавливается люк с размерами не менее 500х500 для того чтобы можно было выйти на настил моста, причем через закрытую крышку данного люка никак не должны проникать снег и дождь.
• В новых ГОСТах к мостовым кранам вход делается с торца, кабина крановщика устанавливается со стороны, которая противоположна цеховым троллеям. Краны с любым другим расположением кабины управления или с другим местом расположения входа в нее являются специальными, и изготовление этих кабин в обязательном порядке нужно согласовать с заводом-изготовителем. Дверь входа может быть как раздвижной так и распашной. Распашная дверь делается так, чтобы она открывалась внутрь, за исключением самоходных стреловых кранов, а также при наличии непосредственно перед входом площадки или какого либо тамбура с обязательным ограждением. У двери, для крановщика с внутренней стороны должно быть устройство (щеколда, крючок и т. п.) для фиксирования положения двери во время использования крана. У тех кранов, которые работают вне помещения, дверь снабжается висячим или встроенным замком. Габариты дверей не регламентированы. Во время проектирования закрытых и открытых кабин для кранов мостового типа ширина дверных проемов чаще всего делается не меньше 500 мм, а высота не меньше 1800 мм. В исключительных случаях данная высота может уменьшаться до 1700 мм. В подвесных, однобалочных и стреловых высота дверей принимается в зависимости от того, какая установлена высота кабины, которая может уменьшаться до 1500 мм. Делать вход через люк установленный полу не допускается. Вход в кабину портальных, башенных и других кранов не загромождается механизмами, канатами и любыми другими приборами или механизмами.
• В кабине управления электрическими кранами в местах обслуживания оборудования и на рабочем месте крановщика, постоянно присутствуют резиновые диэлектрические коврики. Защитные переносные средства (галоши, перчатки) хранят в специальных для этого местах вне самого крана. Хранение галош и перчаток в ней не является обязательным условием.
• Снабжать кабину для управления огнетушителем или нет зависит от технических требований государственного стандарта на отдельный тип крана. Применять в ней различные ящики сопротивлений электрических двигателей не допускается. В случае если данная установка была сделана ранее, то требования о переносе сопротивлений из крановой кабины находящегося в эксплуатации, могут предъявляться только для кранов работающих в горячих цехах, а также в тех случаях, когда это сопротивление может мешать нормальной полноценной работе крановщика.

Кабины крана обычно мы держим в наличии на складе в г. Санкт-Петербурге, тем не менее лучше уточнить наличие данной продукции у менеджеров компании. Для того чтобы узнать цены и купить кабину для управления кранов вы можете позвонить по телефону: (812) 449-85-50.

gfr.su

Кабина управления электрического крана

Строительные машины и оборудование, справочник

Категория:

   Мостовые электрические краны

В кабине управления установлена аппаратура управления мостовым электрическим краном. Отсюда крановожатый должен хорошо видеть место работы, поэтому кабина должна быть открытой с трех сторон, и только задняя стенка ее, обращенная в сторону нерабочего пространства, делается закрытой.

В цехах с большим содержанием пыли и вредных газов кабина выполняется в соответствии с нормами Госсанинспекции Минздрава СССР.

Кабина должна быть так устроена и расположена, чтобы крановщик со своего рабочего места мог наблюдать за грузозахватным органом и грузом в течение полного цикла работы крана (за исключением специальных кранов, к которым предъявляются особые требования).
