МАЗ-500: Тюнинг элементов кабины - Тюнинг и Переделка Своими Руками

Содержание:
1. Ремонт сиденья
2. Установка задних опор кабины от КамАЗа
3. Замена родной печки МАЗ-500
4. Установка воздушного фильтра от СуперМАЗа
5. Подгонка полки

Став владельцем своего первого грузового автомобиля МАЗ-5549, поневоле почувствовал восторг. Богатых предков у меня в роду не имелось и потому, львиную часть денег на покупку пришлось банально занимать. После мытарств, связанных с выбором машины и нахождением достойной работы, времени для выяснения всех подводных камней техники особо не было.

Конечно, сразу были проверены: уровень масла и жидкости, световые приборы, затяжка колес, стремянок и рулевых тяг. Вот, вообщем то и все, ведь надо было работать, а время поджимало.

Езда по асфальту, на первый взгляд, показалась даже приятной. Двигатель шумит не досаждая, а машина бежит легко, но после 60 км/ч появляется не большая вибрация. Так как машина для меня была не знакомая, то вроде как и спешить было особо не куда. С такими мыслями, я и отправился в первый свой на ней рейс.

Здесь надо отметить, что на работу я подрядился на полтора месяца и вроде бы о чем еще мечтать? Работа есть, да и машина не дядина, а своя. Однако, даже если все хорошо начинается, то это не значит, что впереди нас не ждут сюрпризы.

При транспортном плече в 90 км, 40 км проходило по лесу и эти километры представляли из себя шишастую замерзшую лесную дорогу, нередко еще и с колеей из которой машина при встречных разъездах никак не хотела выпрыгивать. К тому же, трясло на ней неимоверно, практически на пределе человеческих сил.

Два дня я выдержал, но возник вопрос, как же отработать на ней еще полтора месяца? Самое интересное, что по этой дороге МАЗов ходило порядочное количество.

1. Ремонт сиденья


Обратился с вопросом к одному из старожилов и получил соответствующее наставление. Осмотрев мою машину, он отметил, что я зря жалуюсь, ведь передние рессоры на машине стоят длинные и это хорошо. Посоветовал восстановить сиденье и ездить, ведь это не легковая машина, а МАЗ сломать невозможно и к тряске можно привыкнуть.

Переднее сиденье МАЗ-500

Не стал терять время и принялся за ремонт сиденья. Оказывается, в нем не было ни одного ролика и к тому же, был сломан 1 лист в рессоре.

Пока токарь точил мне ролики, я нашел еще одно сиденье на запчасти. Из двух сломанных сидений и выточенных железных роликов (родные были капролоновые), я собрал себе одно рабочее и поставил на него амортизатор.

Натянул ключом рессорный торсион и на следующий день поехал работать. Надо отметить, что с работающим сиденьем, езда на МАЗе становится куда как комфортней и лесная дорога с ее бесконечными кочками не видится уже такой страшной. А казалось бы, сиденье - это такая мелочь.

2. Установка задних опор кабины от КамАЗа


Как то во время одного из очередных ремонтов, мне в руки попали КамАЗовские полурессоры амортизации кабины со всеми креплениями. Посчитал, что для повышения комфорта работы, следует установить и их.

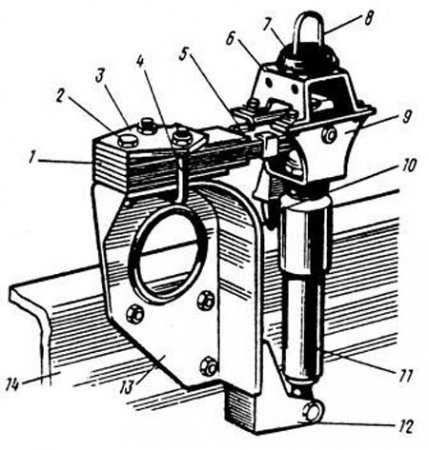

Полурессоры амортизации кабины с КамАЗа

Полностью снял хомут на который садится задняя часть кабины, а также выбросил замок кабины и рычаг управления им. Также с рамы удалил кронштейны на которых крепился хомут. К нижним уголкам кабины, подогнал верхнюю часть опор замка, не забыв прорезать нишу под правую ручную защелку.

Далее, нижнюю часть крепления амортизации кабины, начал устанавливать на раму. Застегнул защелки вместе с креплениями рессор на кабину, а для этого пришлось подрезать немного с внутренней стороны крыла брызговик. Опустил кабину, поставив на КПП доску нужной длины и принялся устанавливать кронштейны с полурессорами на раму.

При опускании кабины заметил, что одно из нижних отверстий, расположено как раз напротив большого отверстия кронштейнов задних опор передних рессор. Вымерил отступ кронштейнов полурессор от рамы автомобиля и заказал токарю катушки длиной 50-60 мм, а также длинные болты.

Приступил к сверлению рамы для закрепления моей конструкции. Начинал сверлить как всегда с малого сверла и получил первый неудачный опыт. Просверленное отверстие прошло не только через раму, но и через кронштейн задней опоры двигателя.


Для решения этой проблемы, был взят метчик у токаря с соответствующим сверлом и нарезана резьба для крепления нижних болтов. После этого, просверлить еще по два отверстия с каждой стороны не составило проблем. Вот так и было переделано подрессоренное крепление задней части кабины для МАЗ-500.

Рессоры подрессоривания кабины с правой стороны машины

После переделки, ездить на машине стало гораздо комфортнее и мягче, даже несмотря на небольшой ход заднего подрессоривания кабины.

В дальних поездках вдвоем, можно было сидеть посередине кабины, навалившись спиной на заднюю стенку и по ощущениям, трясло так меньше всего.

Конечно, сейчас это вызывает улыбку, так как появилась категория людей, которая заявляет, что если сиденье без воздуха, то они на машину даже не сядут. Однако, раньше, даже такому небольшому повышению комфорта, водители были страшно рады.

После установки Рабовского заднего моста на МАЗ-500, скорость автомобиля в 80 км/ч и выше, уже не была редкостью и тогда, стала явно ощущаться малая длина передних рессор автомобиля.

Все швы и кочки на асфальте на скорости 80 км/ч, моя конструкция все равно не сглаживала. Если применить легковые оценки, то подвеска попросту не отрабатывала все неровности дороги.

Завод МАЗ, начав с коротких передних рессор, удлинил их перейдя к выпуску модели МАЗ-5549, а затем на МАЗ-5511 продолжил увеличивать их размерность. МАЗ-54323 выпускался уже с длинными трехлистовыми рессорами, а Евро МАЗ получил измененную переднюю часть трехлистовой рессоры, которая была загнута вокруг рессорного пальца.

Подозреваю, что сделали это для того, чтобы убрать все возможные люфты в креплении рессор и улучшить управляемость автомобиля на высоких скоростях.

3. Замена родной печки МАЗ-500


Говоря о работе на грузовике МАЗ-500, нельзя обойти вниманием такой важный элемент кабины как печка. Кто ее придумал и много лет производил, я не знаю, но то, что она не выдерживает никакой критики - это точно.

Печка МАЗ-500

Конструкция печки - это два запитанных последовательно радиатора, расположенных друг над другом и один моторчик между ними. Прогреть кабину с большим объемом, такая печка не могла.

Поэтому, как и большинство МАЗистов, я выбросил родной отопитель и взял со списанной КамАЗовской кабины корпус печки. Подрезал в ширину родное МАЗовское отверстие под два моторчика на болтах и установил корпус печки радиатора.

С внутренней стороны кабины установил два моторчика, которые часть горячего воздуха дули в сторону водителя и пассажира, а также с верхней части улиток сделал вывод на обдув лобового стекла. Далее, обтянул заднюю часть кабины половым покрытием, чтобы полностью закрыть задние и боковые стекла.

После такой небольшой переделки, в кабине стало значительно теплее и намного тише. Стекла задней части кабины видно работали как динамики, которые все шумы двигателя транслировали в кабину. Самое же замечательное было в том, что даже в тридцатиградусный мороз, стало возможно ездить на машине в свитере или пиджаке.


4. Установка воздушного фильтра от СуперМАЗа


Когда переделал самосвал в тягач и установил двигатель ЯМЗ-238, стало понятно, что старый контактно-масляный воздушный фильтр не помещается под кабиной и потому, я решил перейти на современный бумажный фильтр. Вскоре, удалось найти за небольшую цену корпус воздушного фильтра от Белаза (идентичен Суперовскому).

На раме с правой стороны у меня стоял самодельный бензобак, который был сварен из двух 200 литровых МАЗовских баков. В связи с этим, опустить воздушный фильтр как на СуперМАЗе, стало невозможно.

Поэтому, пришлось сварить самодельный кронштейн корпуса фильтра и прикрутить его к раме как можно ближе к кабине. При этом, нужно было соблюсти условие, чтобы от центра седла и до корпуса фильтра было расстояние не менее 210 см, т.к. передний габаритный радиус Евро телег равен 208 см.

Соединение воздушного фильтра с впускным коллектором двигателя, делал из жестяной трубы с поворотом более 90 градусов, а разрывы соединял КамАЗовскими патрубками на хомутах. Приемную трубу поставил также от КамАЗа со всеми гофрами и колпаком, прикрутив к правой стороне кабины.

После переоборудования, заметил, что кроме уменьшения шума в машине, исчезло и так называемое рявканье. Воздушный фильтр с большим внутренним объемом, стал работать как глушитель впуска.

5. Подгонка полки


Для повышения комфорта обитания в кабине, также опускал полку. Болгаркой вырезал всю полку, а затем ее же с подгонкой приваривал вровень с туннелем. Работа эта не столь сложная, но дает определенное увеличение объема кабины.

После переделки, стал понимать, как такие мелочи влияют на удобство нахождения в кабине. Благодаря проделанной работе, стало даже возможно кратковременно прилечь не вылезая из-за руля. Раньше, это было малоприятное занятие, так как этот уступ постоянно попадал на ребро.

Также, переделывал кронштейны зеркал заднего вида на МАЗ-500. Родные кронштейны часто давали рябь на произвольной скорости и когда мне это надоело, я просто приобрел два кронштейна от СуперМАЗа, вместе с подогреваемыми зеркалами. Кроме дополнительной жесткости, эти кронштейны дают возможность сложить их при маневрировании в ограниченном пространстве, что очень удобно.

Автор: Эдуард Залуцкий

capfa.ru

МАЗ 500-й серии: советский «дальнобой»

Для того чтобы создать магистральный грузовик, надо сначала его сделать как-нибудь. Только потом, путем проб и ошибок, прийти к намеченной цели. Что, собственно, и сделали 50 лет назад на Минском автозаводе

текст: Сергей Жуков  /  фото: МАЗ  /  07.12.2015

В 1965 году с конвейера Минского автозавода начали сходить серийные грузовики МАЗ-500. Прогрессивная во всех отношениях машина имела компоновку с кабиной над двигателем, оптимальное соотношение полезной нагрузки к собственной массе грузовика, неплохую топливную экономичность за счет установки двигателя ЯМЗ-236 мощностью 180 л. с. При этом заводу отводится роль в производстве тяжелых дизельных грузовиков, способных работать на дорогах первой категории, допускающих осевую нагрузку 10 т, с возможностью буксировки прицепа. Это полностью соответствовало требованиям ГОСТ 9314-59 для грузовиков, попадающих в группу А с допустимой нагрузкой на одиночную ось до 10 тонн, на спаренную тележку — до 18 тонн.

Опустим то, с каким трудом пробивала себе дорогу на конвейер эта машина, об этом уже и так много было написано, заострим же внимание на двух ключевых моментах, которые повлияли на дальнейший ход событий.

Первое. Это то, что занимавший в тот период пост главного конструктора Михаил Степанович Высоцкий поставил целью каждые пять лет запускать в серию модернизированный автомобиль, каждые десять лет — новую модель. При этом его слова не расходились с делами. МАЗ-500 только встал на конвейер, а заводчане уже начинали прикидывать, с чем они окажутся в ближайшем будущем. Для начала была намечена модернизация выпускаемой модели по результатам отзывов эксплуатационников. Так в портфеле завода уже в то время оказываются наметки будущего МАЗ-500А.

Второе, быть может, самое главное обстоятельство. Главный конструктор понимает, что объемы перевозок постоянно возрастают, а с ними и потребность в подвижном составе, как следствие возникнет дополнительная необходимость в водителях. Однако экстенсивный ход развития событий его не устраивает. Решение проблемы он видит в создании грузовиков и автопоездов повышенной грузоподъемности. Именно с их помощью можно обеспечить эффективность перевозок. Поэтому в стратегическом плане упор делается именно на них.

И вот уже к концу 1965 года был разработан не только перспективный типаж, но и созданы прототипы автопоездов повышенной грузоподъемности. Помимо них имелись и поисковые модели.

Первый типаж включал в себя грузовик увеличенной грузоподъемности МАЗ-510 для работы с прицепом, двухосный седельный тягач МАЗ-504В, трехосный грузовик МАЗ-516 повышенной грузоподъемности с третьей поддерживающей задней осью, также для работы с прицепом; трехосный грузовик МАЗ-514 для работы в составе автопоезда и трехосный седельный тягач МАЗ-515 для работы с полуприцепом. Теперь подробнее о самих моделях.

МАЗ-510

МАЗ-510 с прицепом МАЗ-886 (1965)

Это бортовой грузовик с увеличенной грузоподъемностью для работы с прицепом МАЗ-5210А (5205А) на междугородных маршрутах. Надо заметить, что под этим индексом уже существовали опытные машины, в частности самосвалы с упрощенной одноместной кабиной, которые, правда, так в серию и не пошли. МАЗ-510 часто путают с еще одним представителем многочисленной «мазовской» семьи — длиннобазной модификацией МАЗ-500Г. Машины не столько отличались платформами, сколько имели разную весовую категорию. МАЗ-500Г (г/п 8 т) предназначался для перевозки длинномерных грузов или использования в качестве шасси под установку различных надстроек (по крайней мере, известна одна из его разновидностей — рефрижератор ЧАР-3-500Г). МАЗ-510 (г/п 9 т) отводилась работа в составе автопоезда на междугородных направлениях с полуприцепами, использующими подкатные тележки: двухосный МАЗ-5210А и трехосный МАЗ-5205А. В первом случае автопоезд был рассчитан на перевозку 24 т (9+15), во втором — 27 (9+18). При этом машину предполагалось оснащать мотором мощностью от 200 до 240 л. с. Поскольку серийного агрегата такой мощности в достаточном количестве пока не было (240-сильный ЯМЗ-238 только-только осваивался производством, к тому же на него в достатке было и других претендентов), то грузовик отложили в долгий ящик. МАЗ-510 вполне можно считать прообразом модернизации второй волны — МАЗ-53352.

МАЗ-53352 с прицепом МАЗ-8378 (1973). Именно в таком виде машина попала на конвейер

Только к 1973 году МАЗ-53352 обретает реальные черты. Грузовик оснащается мотором ЯМЗ-238Е мощностью 265–270 л. с., 8-ступенчатой КП и специально для него разработанным прицепом МАЗ-8378. Однако пройдет еще три года, прежде чем данный магистральный грузовик попадет на конвейер (февраль 1976 г.). А спустя год на грузовик поставят кабину от семейства МАЗ-5335. Впоследствии его сменит МАЗ-53361, ныне же эту нишу закрывает семейство МАЗ-5340.

МАЗ-53352 с прицепом МАЗ-8378 (1977)

МАЗ-516

Поскольку дальнейшее повышение грузоподъемности предусматривало применение автомобилей с добавлением осей, в типаж были включены трехосные машины. Однако на первом этапе с ними вновь возникли трудности, в основном «подковерного характера». Оппоненты ссылались на то, что заводу новое направление не потянуть, что трехосники делает КрА3. Никто в расчет не брал, что внедорожный КрАЗ — это одно, магистральный грузовик — совершенно другое. Направление отстоять удалось, но развивалось оно с большими трудностями.

Первым шагом стало использование на «мазовских» грузовиках третьей поддерживающей оси с целью повышения грузоподъемности. Именно таким грузовиком и стал МАЗ-516. В первоначальном варианте он был рассчитан на перевозку 15 т. В составе автопоезда грузоподъемность возрастала до 24 тонн за счет использования прицепа МАЗ-886 (г/п 9 т). Для того чтобы выдержать необходимые эксплуатационные параметры, машину также предполагалось оснащать мотором мощностью 200–240 л. с.

МАЗ-516 (1965) с опущенной и поднятой поддерживающей осью

При этом коэффициент использования массы, то есть грузоподъемность в расчете на тонну собственной массы, у него составляла 1600 кг. Весьма достойный показатель для советского автопрома того времени. Третья поддерживающая ось позволяла лучше использовать тяговое усилие, повысить грузоподъемность автомобиля и в то же время снизить осевую нагрузку, что было важно для сохранения дорог. Ось снабдили гидравлическим механизмом подъема с пневматическим управлением из кабины. Поскольку грузоподъемность возросла, а следовательно и расход топлива, предусмотрели и дополнительный топливный бак. При этом решалась еще одна немаловажная задача — экономия топлива и шин при движении порожняком, за счет вывешивания заднего моста.

Первые образцы были собраны уже в 1965 году. В январе же следующего года завод приступил к межведомственным испытаниям этого грузовика. Скорее всего, на испытания ушли машины с моторами ЯМЗ-236. Других-то не было, учитывая все происходящие вокруг коллизии. Естественно, доводка грузовика потребовала некоторого времени. Лишь только к концу 1968-го были устранены все замечания, и машины вновь прошли межведомственные испытания. 1969-й ознаменовался завершением приемочных испытаний и сборкой первой промышленной партии.

Поскольку мощности ЯМЗ-236 было явно маловато для работы с прицепом, то первые МАЗ-516 эксплуатировались как «одиночки» сначала грузоподъемностью 14 тонн, а затем 14,5. Спустя год появился МАЗ-516А, поскольку на конвейер встала модернизированная модель базового грузовика МАЗ-500А, а предсерийный МАЗ-516 уже тогда унифицировали с новой моделью.

МАЗ-516А (1970)

Оставалось дело за небольшим — водрузить новую кабину. Как видите, Высоцкий сдержал данное слово — через пять лет появилась модернизированная модель.

240-сильный двигатель МАЗ-516 грузоподъемностью уже 16 тонн, как и возможность работать с прицепом, обрел только в июне 1973 года. Тогда была выпущена первая промышленная партия МАЗ-516Б. Последнюю модернизацию МАЗ-516 переживет в 1977-м, когда на него установят кабину МАЗ-5335.

МАЗ-516Б с прицепом МАЗ-886Б (1973). В таком виде была выпущена и первая промышленная партия

Небольшой казус вышел с фото первого МАЗ-516. Скорее всего, по ошибке его выдавали за полноценный трехосник МАЗ-514 только по одной простой причине — не была вывешена третья ось. Никто не обратил внимания на то, что первые МАЗ-516 имели уменьшенные борта грузовой платформы, тогда как все МАЗ-514 изначально оснащались полноценными бортовыми платформами.

МАЗ-516Б (1977)

На смену МАЗ-516Б впоследствии пришел МАЗ-6301, сейчас же в заводской программе присутствует МАЗ-6310.

МАЗ-520

Но были и другие вариации на тему трехосника. К примеру, поисковая модель седельного тягача для работы с полуприцепом (МАЗ-5205) полной массой до 25 тонн с двумя передними управляемыми осями. Надо отдать должное, это было модное в те годы течение по созданию грузовиков с двумя управляемыми передними осями. Не обошло оно стороной и МАЗ. Данный седельный тягач, по признанию самих разработчиков, копировали с Mercedes-Benz LP333 и ему подобных.

Целью создания МАЗ-520 было увеличение грузоподъемности автопоезда без увеличения нагрузки на стандартную серийную переднюю ось. Однако при допустимой осевой нагрузке 10 тонн существенно увеличить нагрузку на седло не удалось, в то время как конструкция существенно усложнялась по сравнению с более простым, но и менее грузоподъемным МАЗ-504. Были и другие негативные моменты, касающиеся развесовки и управляемости.

После ряда испытаний заводчане отказались от данного решения как бесперспективного и были правы, поскольку это течение в Западной Европе быстро сошло на нет, во всяком случае, в том его виде, в каком оно было на тот момент.

МАЗ-516 и МАЗ-520 были лишь первыми ступеньками на пути к полноценным трехосным грузовикам большой грузоподъемности. К концу все того же 1965-го они также были созданы: автомобиль с бортовой платформой и седельный тягач.

Трехосная схема с двумя ведущими мостами в задней тележке как нельзя лучше подходила для российской действительности с ее отвратными дорогами и низкой разветвленностью, что в ходе проводимых испытаний только убеждало разработчиков в правильности выбранного пути.

МАЗ-514

Бортовой магистральный тягач МАЗ-514 для работы с прицепом МАЗ-5205А представлял собой трехосный грузовик с приводом на оба моста тележки. В составе автопоезда он мог перевозить до 32 т (14+18) при полной массе 48,7 т. Причем средний мост был проходным. Первоначально предполагалось, что автопоезд будет оснащаться моторами мощностью 240–270 л. с. Однако ярославские моторостроители запаздывали с полноценным освоением ЯМЗ-238, а 236-й был совершенно неэффективен для данного автопоезда.

МАЗ-514 с прицепом МАЗ-886 (1965)

Но, похоже, в январе 1966 года на испытания ушла машина именно с таким мотором. Да и с подвеской было не все так просто. Первоначально задняя тележка имела подвеску типа Timken/Hendrikson. Она оказалась откровенно сырой.

На рубеже 1968–1969 гг. машину существенно переработали. Прежде всего, перекомпоновали шасси. Если сначала расположение топливных баков, аккумуляторов и запасного колеса было сродни МАЗ-500, то на машинах новой серии их поменяли местами. Кстати, это в полной мере касается и хронологии создания МАЗ-516. Впоследствии эта перекомпоновка будет проходить еще не раз.

МАЗ-514 после перекомпоновки шасси (1969)

К 1971 году сложилось окончательное решение по МАЗ-514. На машине уже однозначно стоял мотор ЯМЗ-238 мощностью 240 л. с., но его все равно не хватало для полноценной работы в составе автопоезда. Грузоподъемность автопоезда пришлось понизить до 23 тонн (14+9). Из существенных отличий грузовика стоит отметить наличие 8-ступенчатой КП, проходного среднего моста и балансирной подвески в задней тележке.

МАЗ-514 (1973). Таким его увидели перевозчики после запуска в серию

К моменту выпуска первой промышленной партии в 1974 году его все же удалось снабдить более мощным наддувным мотором ЯМЗ-238Е мощностью 270 л. с. Скорее всего, чего не увидел этот грузовик, так это кабины МАЗ-5335. Завод вовсю уже жил семейством МАЗ-5336.

Один из вариантов МАЗ-514 с полуприцепом МАЗ-5205А на подкатной тележке (1974)

Спустя некоторое время в производственной программе появился МАЗ-6303, ныне ему на смену пришел МАЗ-6312.

МАЗ-515

По большому счету, все то же самое можно сказать и о магистральном седельном тягаче МАЗ-515, поскольку весь цикл испытаний он проходили вместе с МАЗ-514.

МАЗ-515 с опытным полуприцепом МАЗ-941 (1965)

Автопоезд был рассчитан на перевозку 30 тонн при собственной массе 46,7 т. Первоначально для него предполагалось использовать трехосный полуприцеп 2,5-ПП, но на испытания машина отправилась с прототипом полуприцепа МАЗ-941. Мотор для данного тягача закладывался на уровне 320 л. с. Но одно дело закладывать параметры, другое — иметь в наличии необходимые агрегаты. Скорее всего, только в начале 1970-х машина приобрела реальные очертания, впрочем, так же, как и МАЗ-514.

К моменту выпуска первой промышленной партии, уже под индексом МАЗ-515Б, его снабдили наддувным мотором ЯМЗ-238Н мощностью 300 л. с. Это было несколько меньше, чем закладывалось первоначально. Потому грузоподъемность автопоезда снизили до 25 тонн.

МАЗ-515Б с полуприцепом МАЗ-941 (1973). В таком виде машина и попала к перевозчикам

Несмотря на то, что машина стала выпускаться серийно,  продолжались работы по компоновочным решениям (топливные баки, аккумуляторные батареи, выносной воздушный фильтр, ресиверы). Пробовали играть с установкой новомодной светотехники, оснащением кондиционером и т. п. В 1974 году на выставке, посвященной 60-летию отечественного автопрома, был показан тягач с кабиной от МАЗ-5335. И это за три года до постановки семейства МАЗ-5335 на конвейер!

Один из вариантов МАЗ-515Б (1973)

Кстати, дальнобойным «пятисотым» значительно усовершенствовали и интерьер кабины. Новая панель приборов, подрессоренные, с регулировкой по высоте сиденья; мягкая обивка с термошумоизоляцией, противосолнечные козырьки, обеденный столик, шторы на окнах, спальные места с индивидуальными приборами освещения, отопитель, поручни — все было призвано обеспечить комфортные условия в длительных поездках.

«Выставочный» МАЗ-515Б с полуприцепом МАЗ-941 (1974)

С переходом на новое семейство МАЗ-5336 на конвейер впоследствии встал МАЗ-6422, ныне его сменил МАЗ-6430.

МАЗ-504В

Пока дорожная сеть, точнее, ее качество, оставляли желать лучшего, объективно трехосные машины были предпочтительнее. Но с улучшением обстановки, а также выходом на международные перевозки возникала потребность в двухосных магистральных тягачах.

МАЗ-520 с опытным полуприцепом МАЗ-5205 (1965)

Первоначальным типажом такая машина была предусмотрена — МАЗ-504В с полуприцепом МАЗ-5205 грузоподъемностью 18 тонн. Его предполагалось оснащать мотором ЯМЗ-238А мощностью 215 л. с. Однако неизвестно, был ли собран такой автомобиль в 1965 году.

МАЗ-520 в ходе дорожных испытаний (1965)

Лишь в 1969 году этот индекс снова всплыл в заводской документации. Грузоподъемность автопоезда подняли до 20 тонн, попутно установив более мощный мотор — ЯМЗ-238 (240 л. с.). Около трех лет продлились разного рода испытания, и только в конце 1972 года автопоезд встал на конвейер. Была выпущена первая промышленная партия. Однако на международных направлениях ему работать было не суждено — не хватало ни мощности, ни грузоподъемности. Все ограничилось междугородными перевозками.

В 1977 году тягач модернизировали, заодно установив кабину от семейства МАЗ-5335. В этот же период была попытка улучшить характеристики тягача разработкой МАЗ-5428. Преемник имел более высокую мощность за счет установки наддувного мотора ЯМЗ-238П мощностью 280 л. с. и 8-ступенчатой коробки передач. Была увеличена и нагрузка на седельно-сцепное устройство. Полная масса автопоезда возросла до 33 тонн. Но это не спасло положение дел. Машина так и осталась опытной.

МАЗ-504В с полуприцепом МАЗ-5205А (1970)

К тому же на заводе полным ходом шли работы над новым семейством МАЗ-5336. Уже через год появился трехосный магистральник нового поколения МАЗ-6422. На подходе была и двухосная модель МАЗ-5432, онато фактически и сгубила МАЗ-5428. Кстати, эту ветвь вполне можно назвать родословной нынешних магистральных тягачей МАЗ в лице модели МАЗ-5440.

Самое время подвести итог. Главный конструктор МАЗа Михаил Степанович Высоцкий практически сдержал свое слово, естественно, с поправкой на случившуюся стагнацию в советской экономике. Он со своим коллективом 50 лет назад создал на МАЗе магистральное направление и ровно через 5 лет после постановки на производство МАЗ-500 осуществил его модернизацию (МАЗ-500А). И хотя в 1975-м мы не увидели новой модели (некоторые из прототипов семейства МАЗ-5336 датированы 1973 г.), в 1977-м на конвейер встала переходная модель МАЗ-5335, а действительно новая машина в лице МАЗ-6422 в 1978 году начала свой разбег.

МАЗ-504В с полуприцепом МАЗ-9397 (1977)

А уже далее начала работать школа. Благодаря ей появилась «Перестройка» и ряд других прототипов. Начиная с МАЗ-500, минчане создали три поколения кабин, пусть и не мирового уровня, но вполне приличных, и это достойно уважения.

Читать по теме: неизвестный ЗиЛ-130 - пластмассовый грузовик >>>

5koleso.ru

Тюнинг МАЗа своими руками. МАЗ-500: тюнинг кабины

Автомобиль – это куда больше чем просто средство передвижения, особенно для водителя и владельца. Собственно, машина давно уже стала предметом имиджа, которым хвастаются и в котором, можно сказать, живут. А иногда и в самом прямом смысле слова, если речь идет о дальнобойщиках – дни могут складываться в недели, и все это время проходит в кабине грузовика.

Машина эта начала свою историю после 1957 года, то есть еще во времена СССР. До этого времени Минский завод выпускал модель под маркировкой 200, но все когда-то устаревает. Эта печальная участь не обходит стороной и автомобили.

В целом же эти бортовые грузовики выпускались двенадцать лет, что довольно много. Да и даже сейчас на российских дорогах можно встретить такие машины. Как и многое другое, грузовые автомобили в Советском Союзе делали на совесть, но не всегда для людей. Но об этом чуть позже.


Особенности конструкции

В первую очередь надо отметить, что этот грузовик был первой бескапотной моделью, выпущенной в СССР. Прогресс в то время шел достаточно медленно, хотя в Европе и Соединенных Штатах подобная компоновка была уже обыденностью, а не новинкой.

Из преимуществ данной конструкции, когда кабина располагается точно над двигателем, можно выделить значительное увеличение грузовой платформы. Для подобных автомобилей такая характеристика была чуть ли не ключевой. А здесь произошло изменение буквально на порядок - сразу на две тонны. Это был значительный прорыв Минского автозавода.

Также нужно сказать, что такая конструкция позволяла в значительной степени уменьшить общий вес и размеры машины. Кроме того, управлять таким автомобилем стало полегче. На это повлияло еще и увеличение комфорта для водителя – более современные амортизаторы и рессоры, сиденья новой конструкции. Все это играло только на пользу новой модели.

Тюнинг – что это?

В любом виде тюнинг означает изменение транспортного средства. Бывает он нескольких видов. В первую очередь автомобилисты обычно занимаются внутренним улучшением, копаясь во внутренностях машины. Этим они стараются добиться других показателей на дороге (обычно более высоких). Применяется подобное обычно либо для старых, либо для изначально не очень сильных в этом плане автомобилей.

Есть и внешняя составляющая. Всяческие молдинги, спойлеры, бамперы и иже с ними.
В целом, на технические характеристики машины это влияет, но только опосредованно. На самом же деле это делается исключительно для улучшения внешнего вида, согласно вкусам владельца. Для того же используют краски, виниловые наклейки и т. д.

Можно ли улучшать грузовики?

На самом деле это совершенно отдельная тема. В основном потому, что мощность и общая компоновка внутренних деталей (имеется в виду именно механизм двигателя и прочая начинка) выверены прямо на заводе. Здесь менять – только портить. Но иногда находятся энтузиасты, которые умудряются засунуть мотор и все остальное из более современной машины в старый образец. Все это делается в порядке личного эксперимента и практического применения практически не имеет.

Тюнинг МАЗа, в свою очередь, как и любого другого грузовика, будет ориентирован на несколько другие вещи. Например, на повышение комфорта водителя во время движения. Или просто приведение самой машины в божеское состояние. Учитывая годы, когда выпуск был прекращен, такой вариант сбрасывать со счетов тоже нельзя.

Тюнинг грузовиков МАЗ

Здесь все несколько сложнее, чем даже для других грузовых автомобилей. Дело в том, что детали машины больше просто не выпускаются. Потому подбирать что-то придется исключительно «на глазок» и самостоятельно. Естественно, что это чревато некоторыми неудобствами.

В первую очередь это несовпадение различных ходовых механизмов между собой. Прошло 40 лет, и тюнинг МАЗа стал представлять собой скорее косметический ремонт, чем что-то другое. Но отбрасывать другие варианты не стоит.

Проблемы с покупкой

Вам стоит знать, что приобретение грузового автомобиля, произведенного еще до вашего рождения, - дело довольно рискованное. Дело в том, что тюнинг МАЗа – это самая маленькая ваша проблема, если вы все-таки решитесь на покупку.

Главным будет привести машину в рабочее состояние. Конечно, тогда все делали на совесть, но даже металл со временем превращается в труху. А потому соблюдайте меры безопасности, прежде чем отдавать кровно заработанные деньги. Тщательно осмотрите выбранный автомобиль, посидите внутри и оцените общее состояние кабины. На грузовиках МАЗ тюнинг кабины, к слову, самая распространенная часть изменений.

Также не помешает хотя бы разок проехаться на таком грузовике. Договориться с владельцем по этому поводу вполне реально. Если же отказ ничем не мотивирован, то это не самый лучший для вас знак.

Что нужно будет поменять?

Понятное дело, что улучшение автомобиля, тем более такого великовозрастного, – дело достаточно долгое. Но с чего вам нужно будет начать тюнинг кабины МАЗ своими руками, так это с проверки рессор амортизации кабины и кресел, установленных внутри.

Такой выбор вполне оправдан, особенно если учесть, что на амортизаторы приходится огромная нагрузка, когда грузовик работает. Потому они могут находиться в худшем состоянии, чем сама машина в целом. Собственно, вам не помешает не только замена, но и добавочные рессоры.
Конструкция вполне позволяет проделать такой тюнинг МАЗа.

В случае с креслом все совсем просто. Там может быть сразу множество проблем. Во-первых, могут быть сломаны листы в рессорах – их необходимо будет менять. Также вам понадобится устанавливать новые ролики для движения кресла. Они-то как раз ломаются особенно часто, причем еще в первые годы работы. Кроме того, не поленитесь проверить амортизаторы, потому что, если они сломаны, ездить будет совсем уж некомфортно.

МАЗ-5440: тюнинг

Для этой модификации автомобиля, точно так же, как и для предыдущей модели, характерны некоторые проблемы с температурой в салоне. Дело здесь заключается в конструкции печки. Это всего лишь два радиатора, которые подключены к одному моторчику, да еще и запитаны последовательно.

Учитывая размеры кабины, понятное дело, что с задачей печка справляться не будет.
Но снять её достаточно просто, и хотя бы за это инженеров можно поблагодарить. Для замены же прекрасно подойдут печки с других похожих грузовиков. Например, взятый из кабины КамАЗа отопитель будет прекрасно справляться со своей миссией.

Кроме того, для усиления эффекта вам стоит или поменять задние и боковые стекла, чтобы сделать их более герметичными, или попросту закрыть их каким-то плотным материалом. Последнее - это совет одного из сегодняшних владельцев такой машины, и нет причин ему не верить.

Все эти манипуляции в целом дадут вам возможность ездить без шубы даже в суровых северных условиях. Конечно, очень тепло в салоне не будет, ведь стоит помнить, что это МАЗ-500. Тюнинг кабины такой конфигурации по крайней мере позволит нормально работать, не обращая внимания на температуру за окном.

Несколько полезных мелочей

В первую очередь хотелось бы отметить такую несуразицу в конструкции, как зеркала заднего хода. Точнее, дело в их креплениях – на достаточно высокой скорости или неровной дороге создается ощущение, что винтов вообще нет. Решается все довольно просто – заменой самих зеркал, поскольку даже другие крепления не гарантируют надежности.

Если вы планируете использовать ваш грузовик в качестве тягача, то вам стоит знать, что более мощные двигатели (например, ЯМЗ 238) занимают больше места. Потому придется немного менять конструкцию в целом, чтобы все поместилось.

Также учитывайте тот факт, что полка в кабине расположена не очень удобно. Чтобы полноценно пользоваться кабиной со всем возможным комфортом, а для дальних рейсов это особенно важно, лучше всего будет опустить её ниже. Понадобится для этого болгарка и сварочный аппарат плюс опыт обращения с этими приборами.

Заключение

Нужно заметить, что тюнинг МАЗа своими руками - дело довольно проблемное. Запомните, что все ваши действия должны в итоге увеличить удобство при пользовании. Если же все делается ради большей мощности или внешнего вида, это почти никогда не окупается.

С любыми изменениями в конструкции не стоит спешить. Если вы не уверены, что все в порядке, лучше проконсультируйтесь со специалистом в автосервисе. Иначе это может привести не к самым приятным последствиям. Также посмотрите на примеры других вариантов доработок (фото есть в нашей статье).

Итак, мы выяснили, какими способами можно доработать кабину такого грузовика, как МАЗ, своими руками.

autogear.ru

Кабина МАЗ 500 - минская классика. Конструкция и особенности кабины МАЗ 500

Первые образцы МАЗ 500, выпущенные Минским автомобильным заводом, вполне считались революционными в автомобилестроении. Они существенно отличались от предыдущих моделей не только агрегатами и узлами, но и компоновкой. В этих машинах кабина устанавливалась непосредственно над двигателем, что позволило уменьшить общую длину автомобиля при увеличении длины грузовой платформы. Кроме того была, таким образом, повышена грузоподъемность автомобиля. Совершенно новая конструкция позволила внедрить большое количество прогрессивных инженерных решений.

Бескапотная конструкция машины привела к снижению весовых параметров и габаритов, в значительной степень был облегчен доступ к двигателю. Так, обслуживание двигателя, системы рулевого управления и прочих агрегатов и узлов, которые расположены под кабиной, выполняется после опрокидывания кабины на угол 45°. Опрокидывание происходит на передних шарнирах, а положение фиксируется специальными фиксаторами. После проведения испытаний многие водители отмечали, что данным автомобилем стало легче управлять. Возросшую нагрузку удалось успешно снизить с помощью установки более мягкой амортизационной системы. Данное инженерное решение в значительной мере упростило процесс сборки автомобилей данного типа.

Кабина МАЗ 500 — комфорт и надежность

Кабина МАЗ 500 является цельнометаллической и очень удобной. Она может быть как двухместной, так и трехместной. Кабина этого автомобиля отличается повышенной комфортностью и этому способствует удобное расположение органов управления. Сидения разработаны с учетом существующих эргономических требований, поэтому очень удобны, также предусмотрено спальное место для отдыха. По требованию заказчика спальное место может быть подвесным. Отличительной особенностью кабины МАЗ 500 является значительная площадь остекления, которая гарантирует хороший обзор. Разработчики предусмотрели то, чтобы кабина МАЗ 500 имела эстетичный вид. Дизайнерами для ее обивки всегда выбираются качественные материалы с рациональной расцветкой. В кабине обязательно предусматривается качественная вентиляция и устанавливается система отопления, которая используется в холодный сезон. Такой подход гарантирует комфортные условия работы водителям даже на дальних рейсах.

В случае износа каких-либо комплектующих их можно легко заменить. Для этого необходимо воспользоваться каталогами специализированных магазинов, к примеру, «Дельта СКЛ», и заказать необходимые компоненты непосредственно с интернет — ресурса.

Лайк

Твит

Плюсую

delta-skm.com.ua

Грузовой автомобиль МАЗ 500: характеристики

В 1965 году в марте месяце как раз 45 лет назад из ворот минского автомобильного завода вышли первые серийные грузовики МАЗ-500, открывшие первыми в Советском Союзе “бескапотную эру”. А после этого еще через пять лет, в 1970 году в январе месяце, на производственных конвейерах их сменили боле совершенные грузовые автомобили семейства МАЗ-500А. В Европе бескапотные грузовики довольно быстро взяли верх над капотными моделями.

Серийные образцы с кабиной, расположенной над двигателем, появились в производственных программах ведущих европейских автомобилестроительных компаний еще до войны, а к началу 60-х годов они составляли уже существенную часть автомобильного парка. По другому и быть не могло: западно-европейские страны к этому времени оказались покрыты разветвленной сетью качественных асфальтированных автодорог, на которых преимущества лишенных капота грузовиков оказались особенно заметны.

В Советском Союзе после войны ситуация складывалась несколько иначе: качественных автомагистралей строилось очень мало, а на грунтовых и отсыпных дорогах “капотники” обладали таким важным преимуществом перед бескапотными моделями, как более высокая проходимость. Смещенная назад кабина позволяла добиться оптимального распределения снаряженной массы между передней и задней осями, что разгружало управляемые колеса, не позволяя им зарываться в грунт. По этой причине за наличие капота у грузовиков всех типов и классов выступали военные, а в то время к их мнению прислушивались в первую очередь.

И все же руководство автомобильной промышленности страны постепенно пришло к пониманию преимуществ бескапотной компоновки, позволяющей экономить металл, снижать массу и расход топлива, повышать маневренность и вместимость автомобилей. В результате в середине 50-х годов проектирование моделей с кабиной над двигателем началось на нескольких автозаводах СССР. Особенно серьезно к их созданию подошли в Минске. Бескапотные МАЗ-500 стали своеобразной пробой пера для М.С. Высоцкого, легендарной личности в советском автомобилестроении, ставшего в 1961 году главным конструктором Минского автозавода.

Кстати, его воспоминания, опубликованные в газете “Советская Беларусь”, очень ярко характеризуют те сложности, с которыми в то время сталкивались сторонники прогрессивной компоновки кабины: “Ни одна наша новая конструкция не шла в серию без жесткой критики, а то и травли. Когда переходили от традиционного МАЗ-205 к бескапотному МАЗ-500, “доброжелатели” оклеветали меня в самых высоких инстанциях. Дело грозило обернуться снятием с должности. Слава Богу, в ЦК КПБ разобрались, что к чему…”.

Несмотря на все трудности, в ноябре 1958 года минчане построили первые опытные образцы автомобилей нового бескапотного семейства – бортовой МАЗ-500 и самосвал МАЗ-503. Они оказались совершенно не похожи на серийно выпускаемые в то время капотные МАЗ-200. Для сравнения достаточно взять бортовые модели обоих семейств. МАЗ-500 получился короче почти на 300 мм., при этом на те же 300 мм. увеличилась длина его платформы. То есть отказ от капота дал выигрыш в 600 мм.!

А мог бы дать и больше, но новый грузовик получил куда более просторную, едва ли не двукратно увеличенную по длине кабину с полноценным спальным отсеком. И при всем при этом его снаряженная масса оказалась больше снаряженной массы МАЗ-200 всего лишь на 100 кг., тогда как рост грузоподъемности составил целых полтонны! Кроме того, уменьшенная на 670 мм. колесная база позволила улучшить маневренность МАЗ-500, максимальный радиус его поворота сократился на один метр!

Одним словом, первые образцы перспективной машины на деле подтвердили правильность выбора компоновки “кабина над двигателем”. Всё вышесказанное можно отнести и к самосвалу МАЗ-503, отличавшемуся от капотного самосвала МАЗ-205 уменьшенной с 6065 до 5970 мм. общей длинной, увеличенной с 6,6 до 7 т. грузоподъемностью и возросшим с 3,6 до 4 кубов объемом кузова. В то время, пока одни разработчики совершенствовали конструкцию МАЗ-500, другие трудились над его внешностью, меняя от одного опытного экземпляра к другому оформление передней части кабины, обладавшей непривычными для отечественных грузовиков того времени плавными округлыми обводами.

Больше всего творческой энергии пришлось затратить на облицовку радиатора, которой было нарисовано, как минимум, шесть вариантов: с крупными ячейками и с ячейками поменьше, с прямым или изогнутым верхним профилем, с опущенными над фарами “бровями”. Но окончательный выбор пал на самый примитивный, но, видимо наиболее технологичный вариант с 13-ю вертикальными прорезями – именно в таком виде новый автомобиль встал на конвейер. Случилось это 16 марта 1965 года.

А уже 31 декабря того же года заводские цеха покинул последний экземпляр “двухсотого” семейства, оставив в производственной программе предприятия только бескапотные грузовики, на многие десятилетия определившие вектор развития МАЗа. Надо сказать, что причиной общепризнанного успеха МАЗ-500 и других созданных на его базе моделей стала не только передовая компоновка. Немаловажную роль сыграло и оснащение этих автомобилей новейшим по тому времени дизелем ЯМЗ-236, сменившим старый двухтактный мотор, рев которого не могла заглушить никакая шумоизоляция, а расход топлива перекрывал все мыслимые нормы (у нового двигателя он сразу уменьшился на 10 л. – 100 км.).

О совершенстве ЯМЗ-236 свидетельствует тот факт, что и сегодня его модернизированными версиями оснащаются некоторые модификации МАЗов. Между тем, семейство “пятисотых” неудержимо росло. В марте 1963 года к бортовому автомобилю и самосвалу присоединился седельный тягач МАЗ-504. Затем, в декабре 1968 года, завершились испытания трехосных грузовиков МАЗ-514 и МАЗ-515, а месяцем позже модельный ряд пополнился лесовозом МАЗ-509.

Венцом семейства стал освоенный в производстве в январе 1969 года МАЗ-516, который первым из советских грузовиков получил поддерживающую третью ось. А еще через год Минский автозавод выпустил пилотную партию модернизированных МАЗ-500А, отличавшихся увеличенной на 100 мм. колесной базой, удлиненной на 50 мм. бортовой платформой, а также габаритной шириной, не превышающей максимально допустимые для движения по дорогам общего пользования 2500 мм.. Эти автомобили и сегодня порой можно встретить на дорогах стран СНГ.
