Обзор самого большого в мире самосвала: БЕЛАЗ-75710

Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!

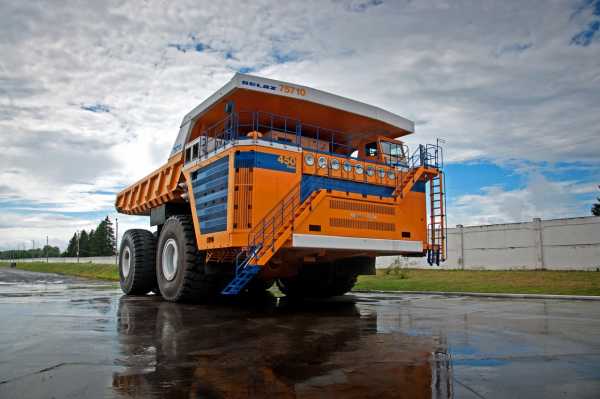

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

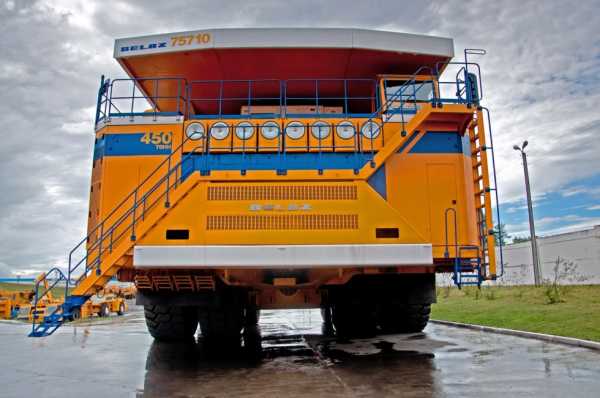

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Максимальная скорость:

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

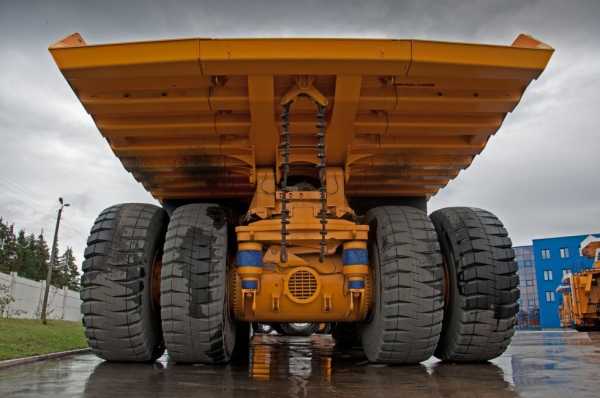

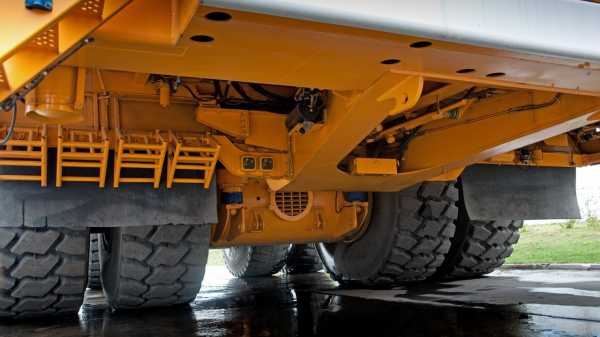

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

СКАЖЕМ ПРЯМО:

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Радиус разворота:

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

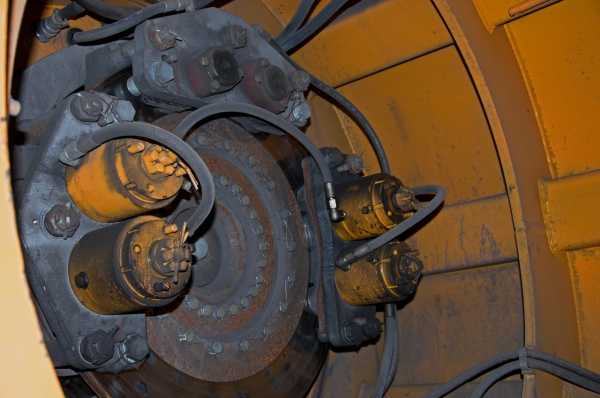

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

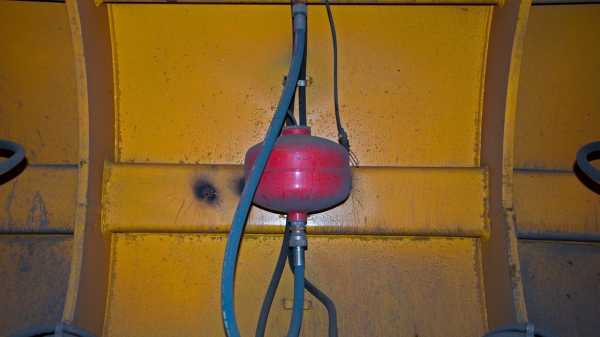

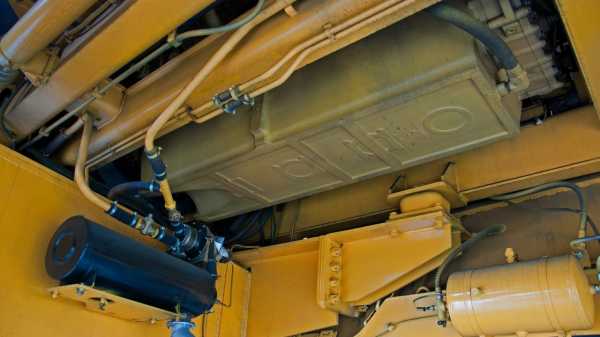

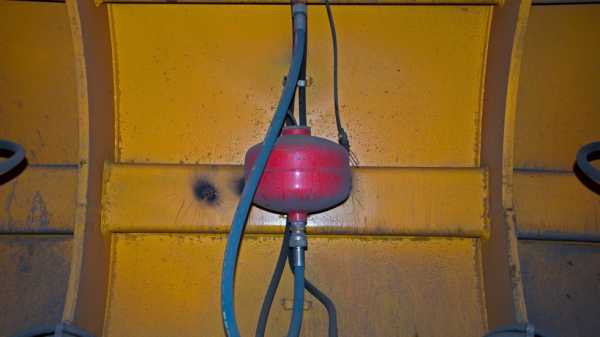

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

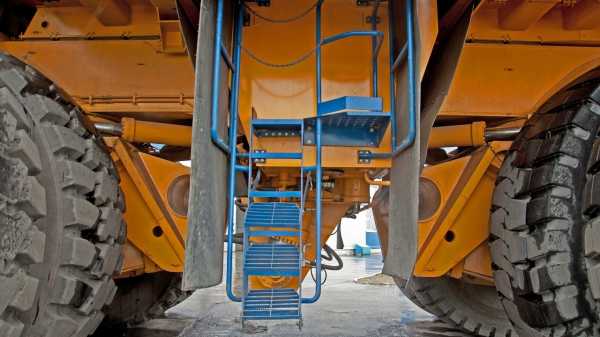

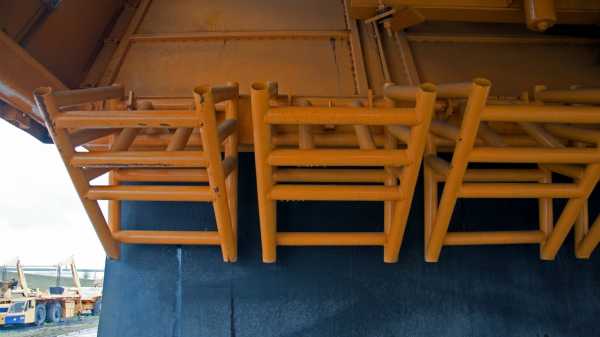

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

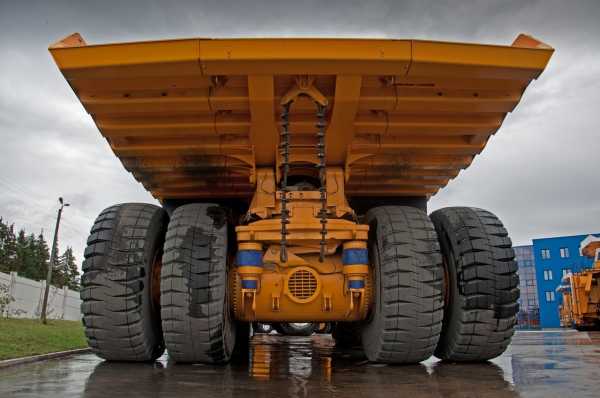

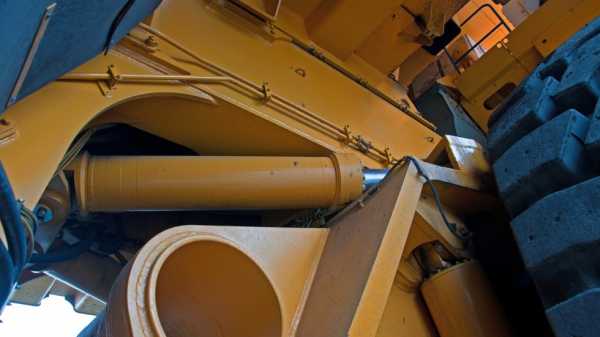

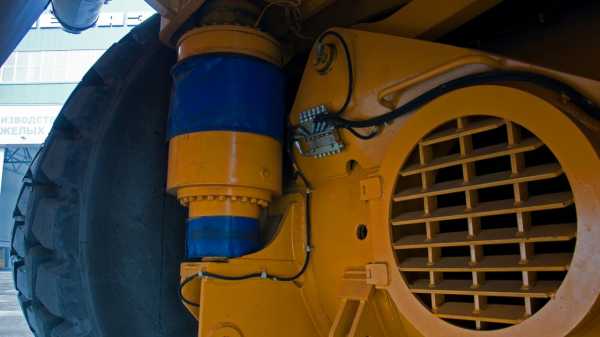

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Итоговая мощность на колёсах:

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

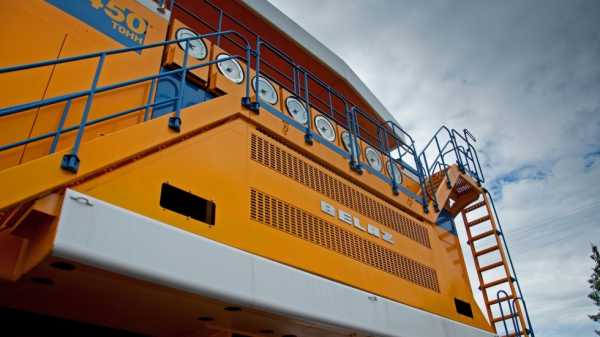

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры.

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

КАБИНУ ОСТАВИМ «НА ДЕСЕРТ», ПОКА ПОСМОТРИМ НА ВСЁ ОСТАЛЬНОЕ.

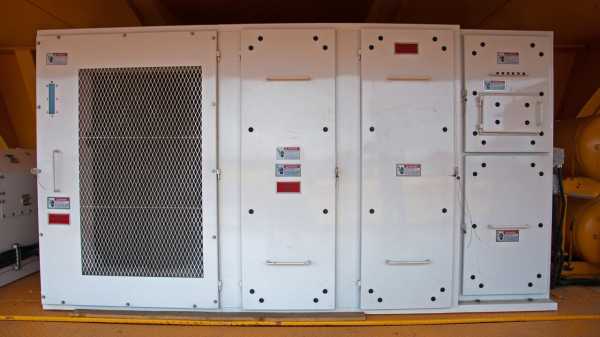

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

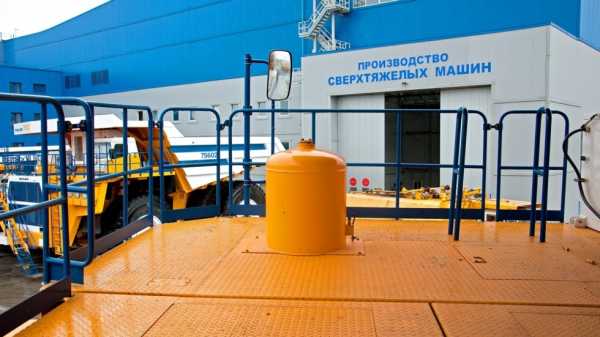

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

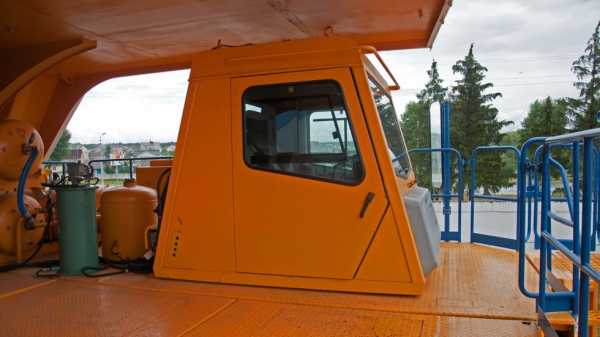

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

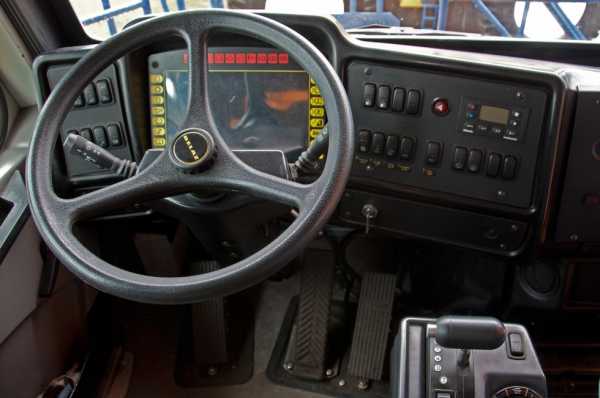

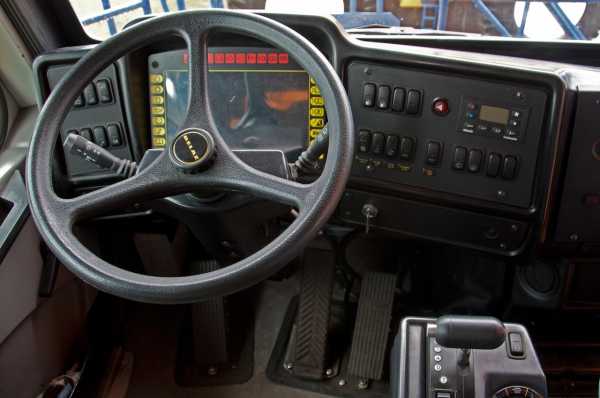

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

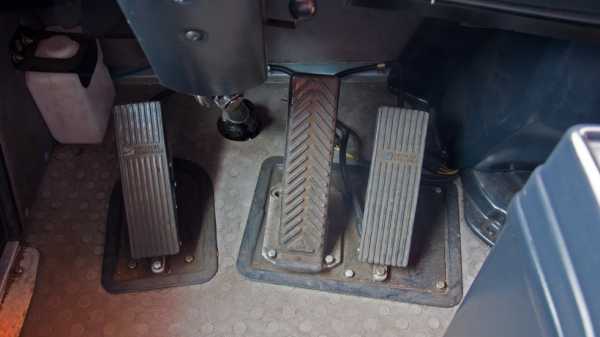

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

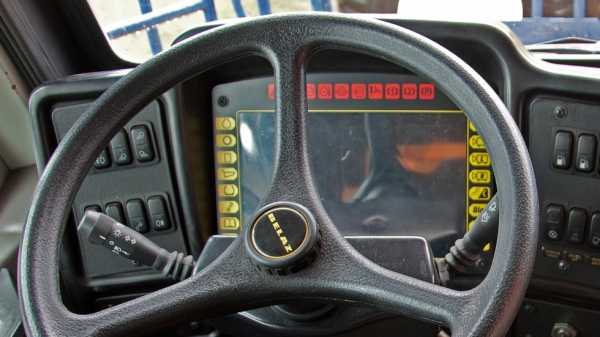

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

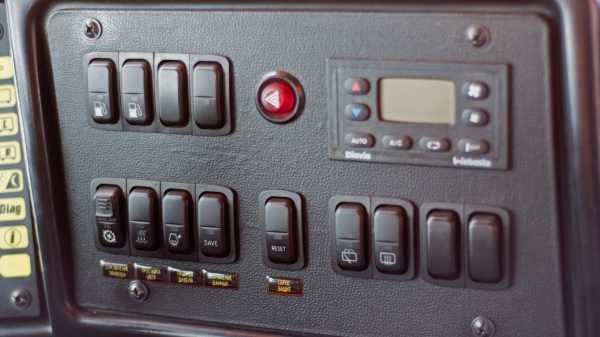

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

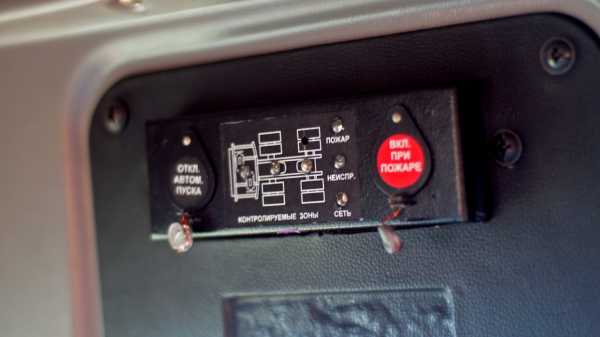

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет  64 км/ч. Медленно, но верно. Очень верно.

Благодарим Группу компаний «Штарк» за помощь в подготовке материала

auto.mirtesen.ru

Как работают «БелАЗы». Репортаж из кабины гигантского самосвала: zhzhitel

Карьерные самосвалы «БелАЗ» являются настоящими гигантами среди автомобилей. Эти многотонные машины трудятся по всему миру.
В Хакасии мне довелось не только осмотреть эту громадину вблизи и даже проехать в кабине. На угольном разрезе «Степной», где я побывал, трудятся свыше полусотни «БелАЗов» различной грузоподъемности.

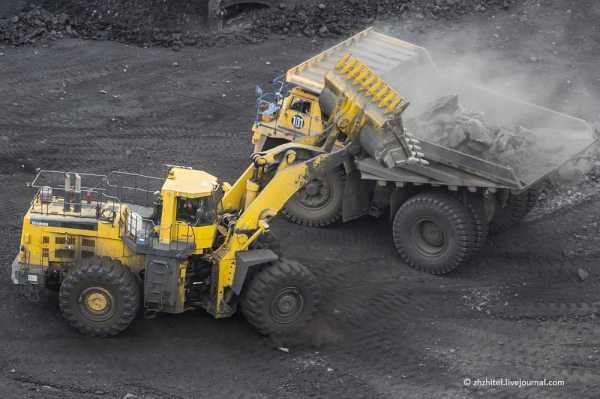

2. Самые мощные «БелАЗы» используются при перевозке пустой породы — вскрыши. Здесь работают 130-тонники, то есть «БелАЗы» грузоподъемностью 130 тонн. По весу это примерно четыре самолета Boeing 737-300, или 20 африканских слонов или два железнодорожных вагона угля. Конечно же, самолеты и слонов на «БелАЗах» не возят, цифры я привел для понимания того, насколько много поднимает этот богатырь.

3. На дорогах здесь установлены специальные знаки.

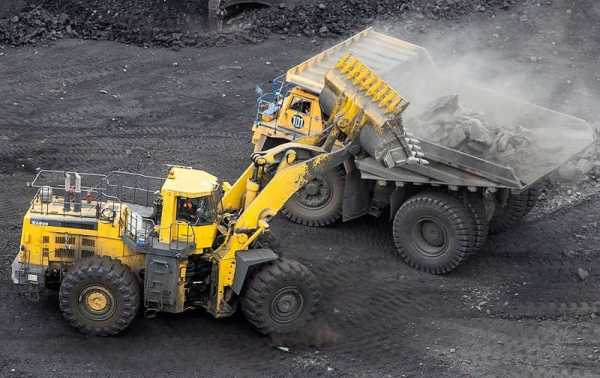

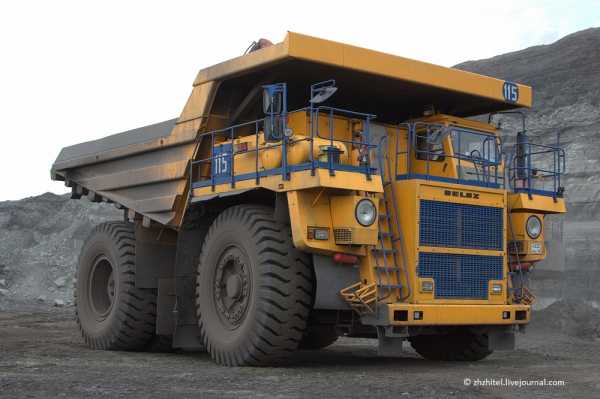

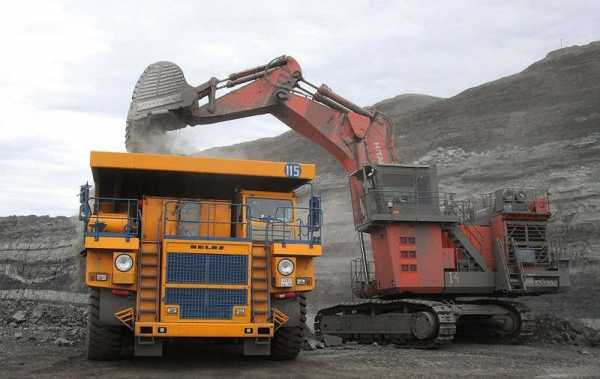

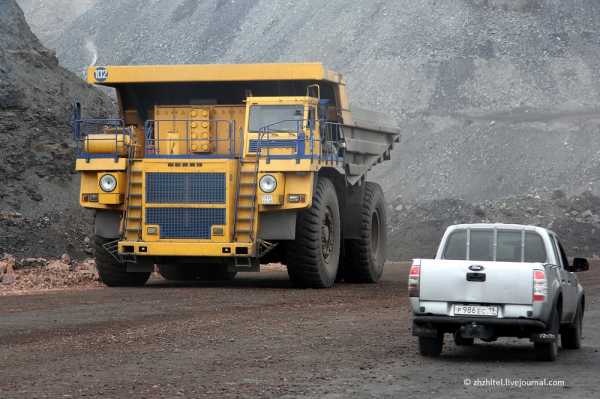

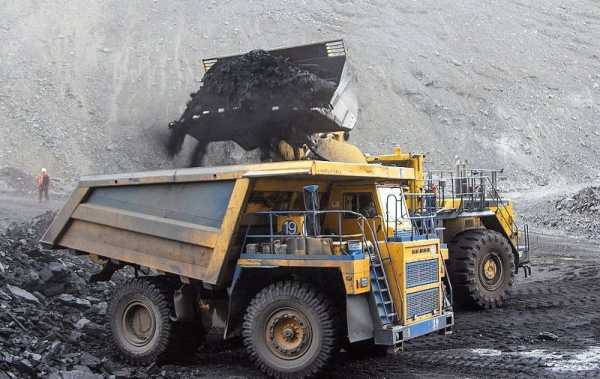

4. Карьерные самосвалы «БелАЗ» грузоподъемностью 110-136 тонн предназначены для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различных климатических условиях эксплуатации (при температуре окружающего воздуха от -50 до +50 градусов).

5. Ну что, готовы прокатиться на «БелАЗе»? Тогда для начала придется подняться по лестнице.

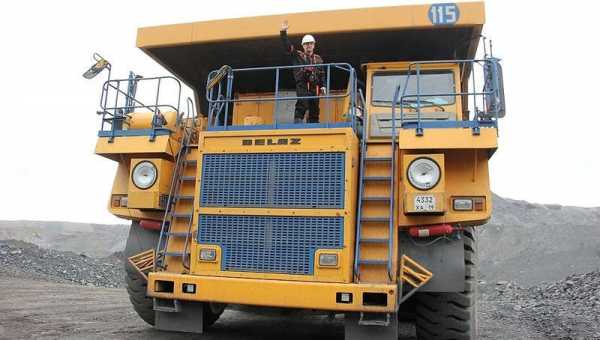

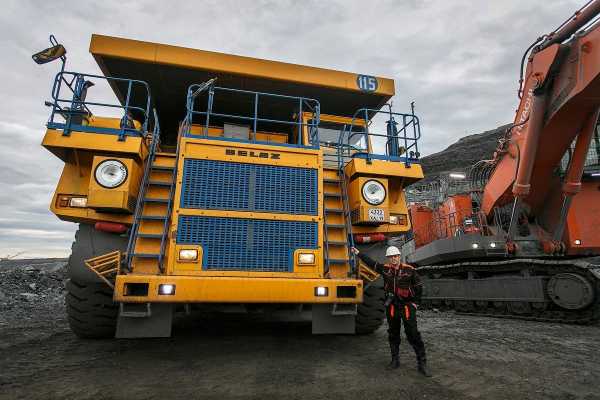

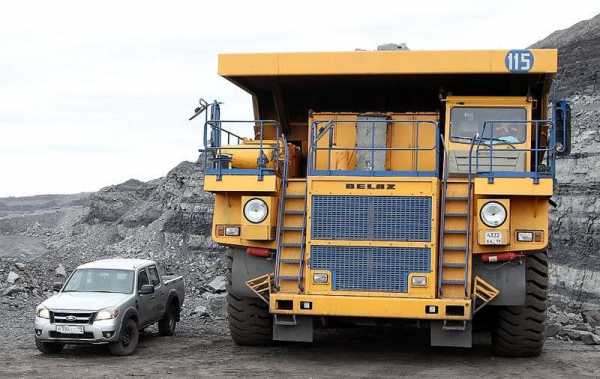

Самое лучшее место для фотографии на память. Обратите внимание, кабина полностью защищена козырьком, это нужно для безопасности.

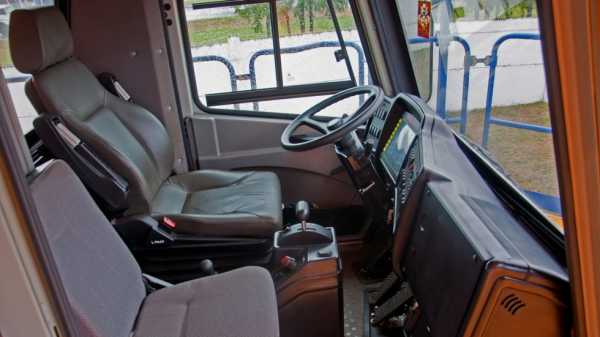

6. В кабине находятся два кресла. Обзор очень непривычный. Для того, чтобы контролировать обстановку вокруг, установлено множество зеркал.

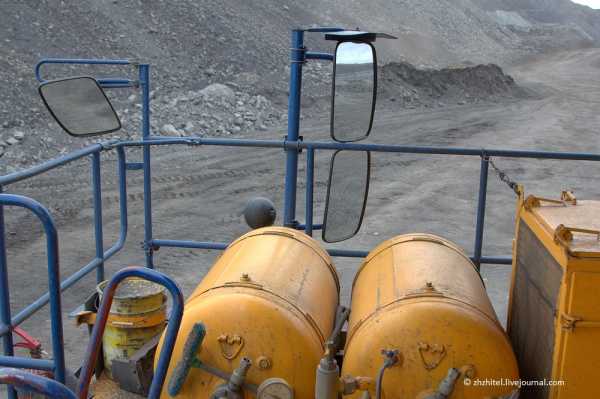

7. Изнутри нет ощущения, что ты сидишь на высоте второго этажа. Все размеры тут гораздо больше, чем в обычной жизни: огромные отвалы, широкие технологические дороги, движущийся навстречу транспорт.

8. Водитель «БелАЗа» Виктор Игламович настоящий профессионал, работает на предприятии очень давно. Работой и техникой доволен. За смену он делает более 40 рейсов. Обедает тут же в разрезе, в перерыв приезжает столовая на колесах.

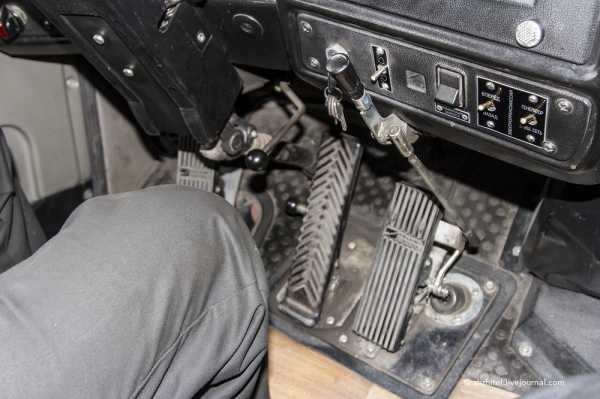

9. На полу в кабине три педали, но это не привычные «сцепление, тормоз и газ». Сцепления здесь нет, колеса приводятся в движение электродвигателями, зато педалей тормоза сразу две. Один тормоз динамический, другой обычный. Электродинамический тормоз значительно снижает механический износ фрикционных материалов тормозных накладок, классический тормоз используется только на малых скоростях и при маневрировании.

10. В какой-то степени «БелАЗ» является электромобилем, точнее автомобилем с электрической передачей. Дизельный двигатель вырабатывает электроэнергию, которая приводит в движения мотор-колеса. Алгоритм системы управления оптимизирует параметры системы привода. Соотверственно, не требуется переключения передач, обеспечивается плавное изменение мощности при движении. Значительно сокращается количество узлов, подверженных износу. Самосвалы, как и другая техника, работают круглые сутки 365 дней в году.

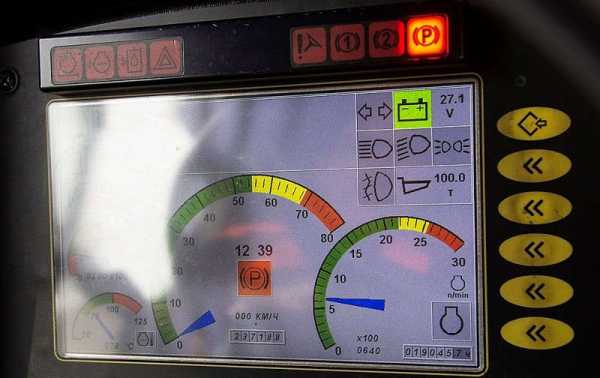

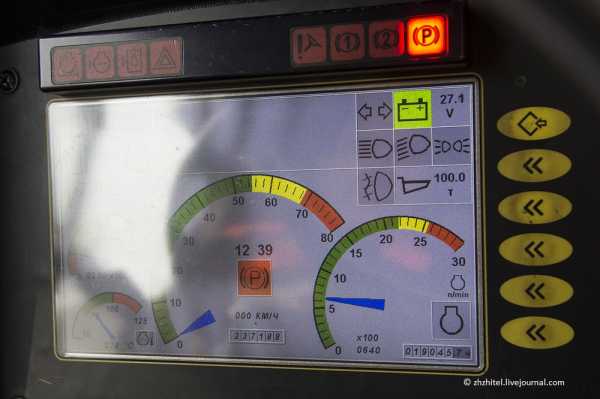

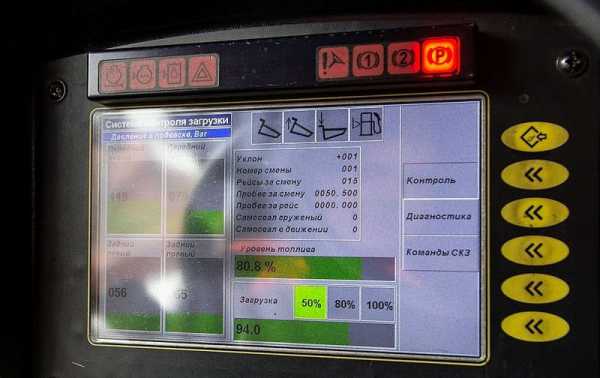

11. Бортовой компьютер показывает множество параметров от давления в подвеске, до массы груза и количества рейсов за смену.

12. В плане электроники «БелАЗы» вполне современные машины.

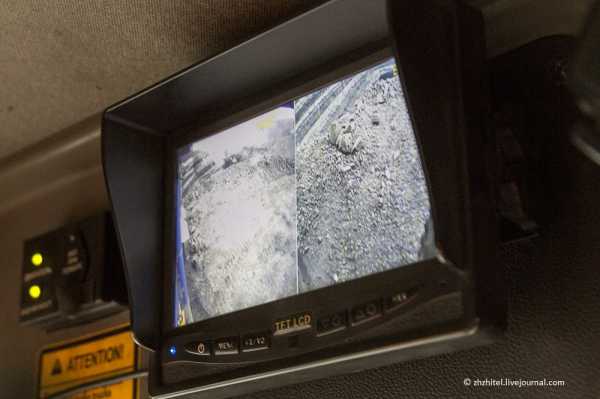

13. Есть несколько камер, которые показывают обстановку в кузове.

14. Автомобильный парк постоянно обновляется, каждый год закупается несколько единиц техники. Привозят их из Белоруссии разобранными на агрегаты, собирают самосвалы уже на разрезе.

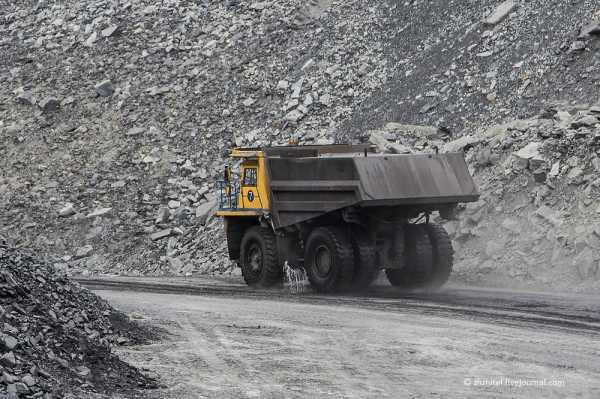

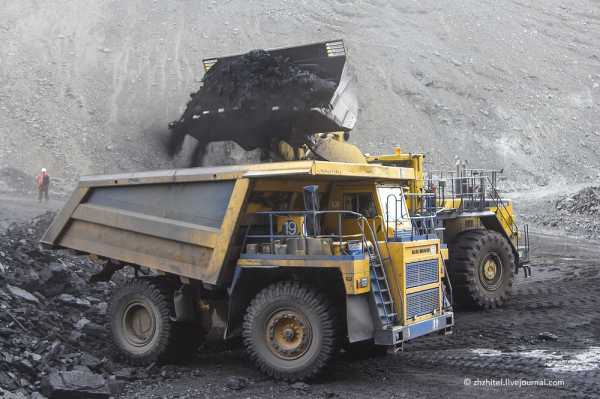

15. Уголь возят на самосвалах поменьше, их грузоподъемность 55 тонн, что тоже немало. Если не ставить эти самосвалы рядом, никто не скажет, что они маленькие.

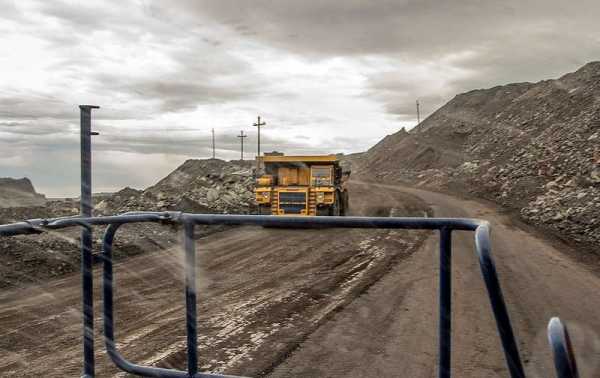

16. Во время движения по разрезу «БелАЗы» и другая техника поднимают немалое количество пыли. Для борьбы с ней используются специализированные цистерны на базе «БелАЗов». На других специализированных предприятиях есть даже «БелАЗы», которые закладывают взрывчатку для промышленных взрывов.

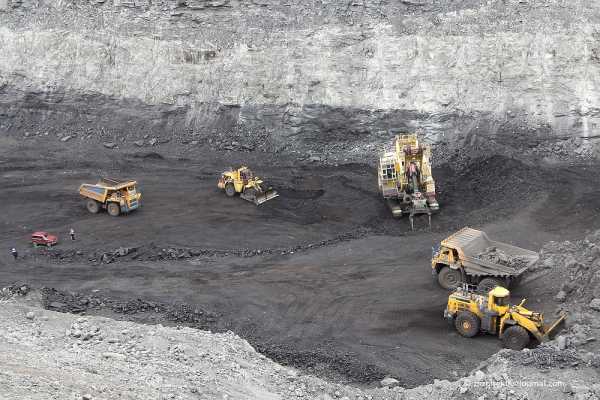

17. Напоследок еще одна фотография из разреза. Здесь гигантские «БелАЗы» выглядят игрушечными, настолько тут все огромное. Но здесь люди своим трудом при помощи машин в прямом смысле сворачивают горы. В такие моменты в полной мере восхищаешься гением инженерной мысли.

18. Выражаю благодарность администрации компании «Русский Уголь» и разреза «Степной» за помощь в подготовке этого репортажа.

Для полноты ощущений выкладываю еще и видео:

Обязательно прочитайте репортаж о том, как добывают уголь.

Спасибо коллегам dervishv и kukmor за фотографии со мной на «БелАЗе».


Также я есть в фейсбуке, твиттере и в инстаграме.

Поделитесь ссылкой:

zhzhitel.livejournal.com

БелАЗ изнутри

Один из наших читателей под ником g_r_p на днях побывал на дне открытых дверей на БЕЛАЗе в Жодино. Снимки с этого события g_r_p выложил на форум Hotline.tut.by со ссылкой на свой ЖЖ.

Текст и фото: g_r_p

В субботу был День машиностроителя. По этому поводу на БЕЛАЗе был день открытых дверей. Никак нельзя было такое пропускать! В результате вместе с БМВ-клубом съездили посмотреть на один из трех заводов, производящих огроменные карьерные самосвалы.

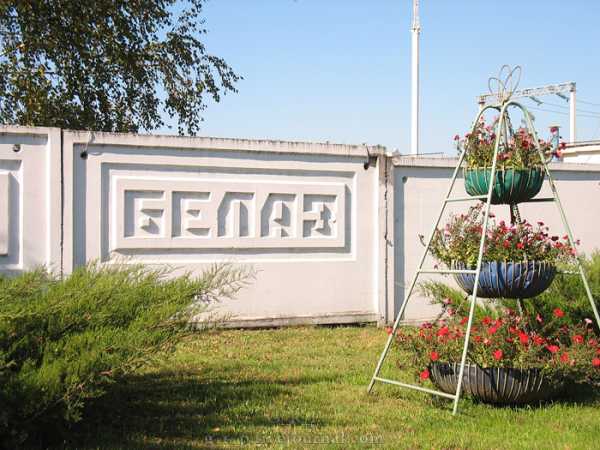

Находится он в Жодино.


На БЕЛАЗ - это воон туда!


Первенец, надо понимать 🙂

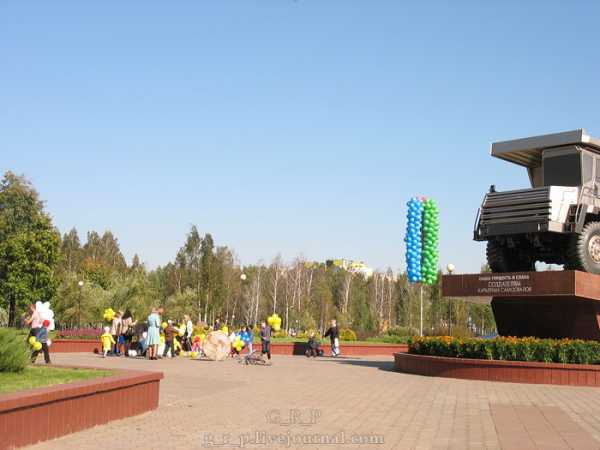

Вокруг памятника стояли башни, украшенные связками шаров. То ли ветер, то ли дети... В общем, один упал. И тут же был раздраконен детьми.

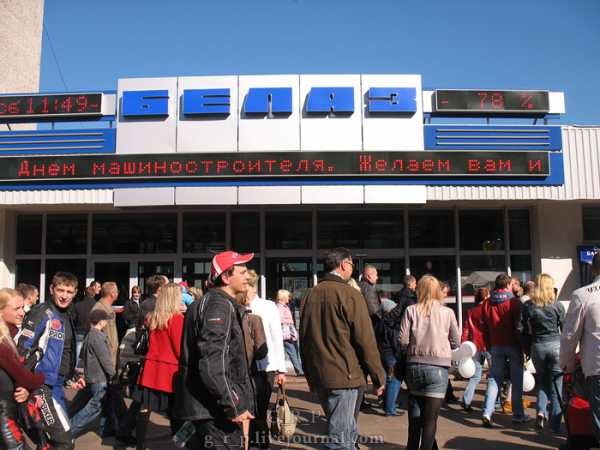

Проходная.

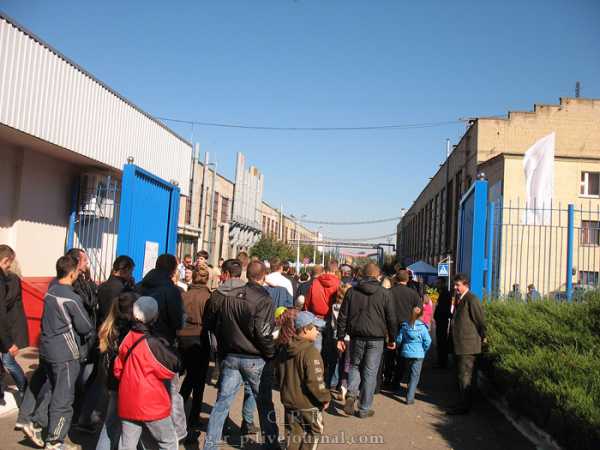

Сколько ж народу-то.


На территории завода.


Аллея трудовой славы заводчан.

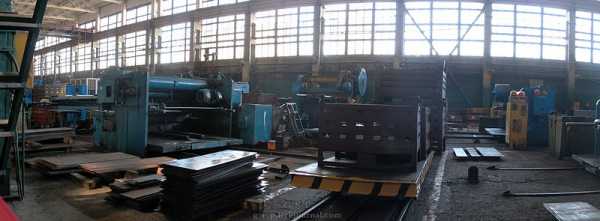

Цех металлообработки. Вход только через калитку. А мы идем через ворота!


Металл, станки - интересного мало.

Ну и ладно. Идем дальше...


Даже заборчик фирмовый.


На складе-стоянке загорает продукция. Или заготовки для "БЕЛАЗов".

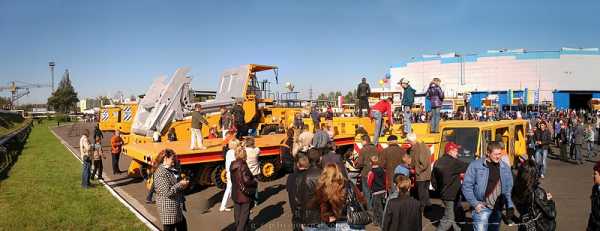

Прошли дальше - и вышли на площадку, где была выставлена продукция завода БЕЛАЗ.

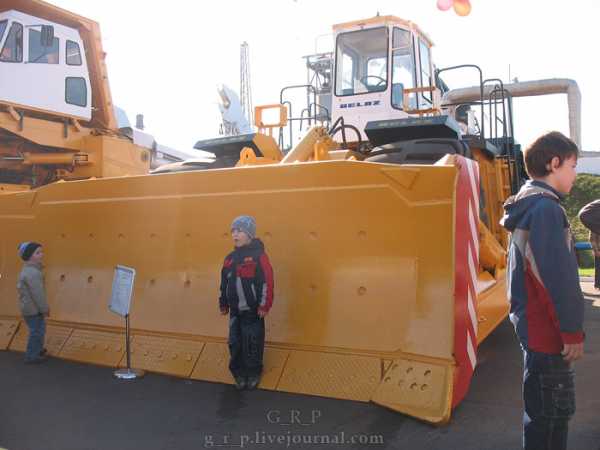

Бульдозерчик.


Тягач-буксировщик "БелАЗ-74131". В этой "малышке" прячется 1624 лошадиные силы, которые вытащат поломавшийся карьерный самосвал грузоподъемностью 90-160 тонн. Весит этот малыш 125 тонн в стандартной комплектации (ну добавьте там ABC, магнитолку, электропакет, обвес...) :).


Детей периодически сгоняли с машинок работники БЕЛАЗа.

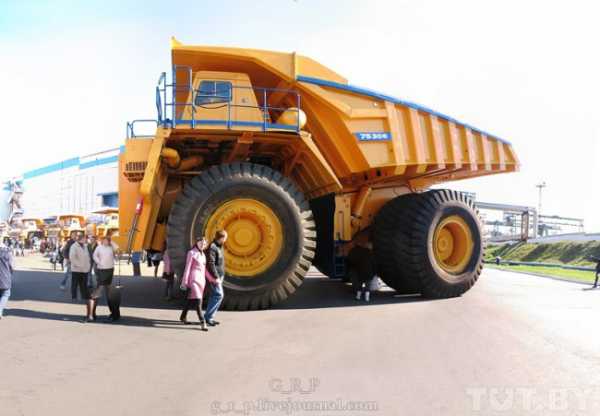

Карьерный самосвал "БелАЗ-7530". Мощность - 2300 лошадиных сил, которые обеспечивают великану просто космическую скорость в 43 км/ч! Весит он 156 тонн. А вот объем кузова варьируется от 80 до 117 куб. м

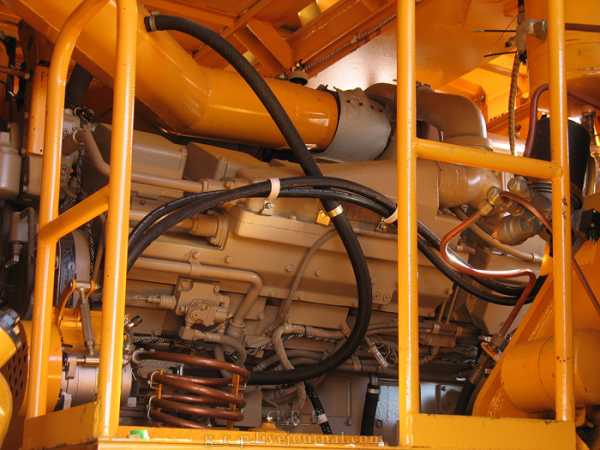

Его движок (QSK 60-C) и куча всяких очень нужных шлангов.


В его диск запросто влазит дите дошкольного возраста.


Кррррррасавцы! Практически весь модельный ряд.


А этот красавчик может возить до 135 тонн всякой руды по карьеру.

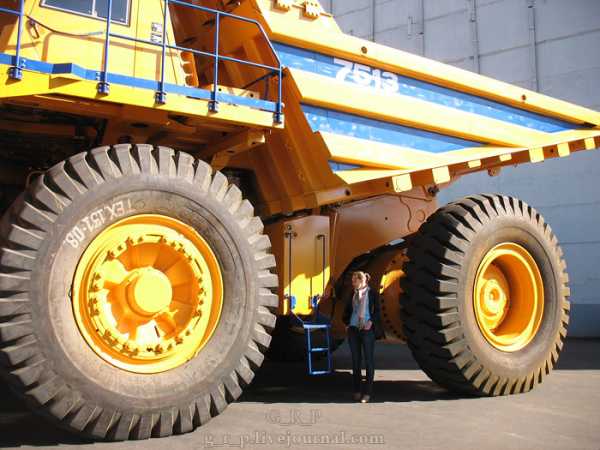

Мой рост 170 см. Колесо больше!


Продукция продукцией. Но очень интересно, как ее делают-то!


Итак начинаем с конца, т.е. потихоньку будем "разбирать" "БЕЛАЗ". Вот этому, например, осталось прикрутить кузов.

Кузов начали монтировать.


Куча всяких мелочей, так необходимых великану.


Колеса есть, кабина есть, движок есть... Нету кузова.

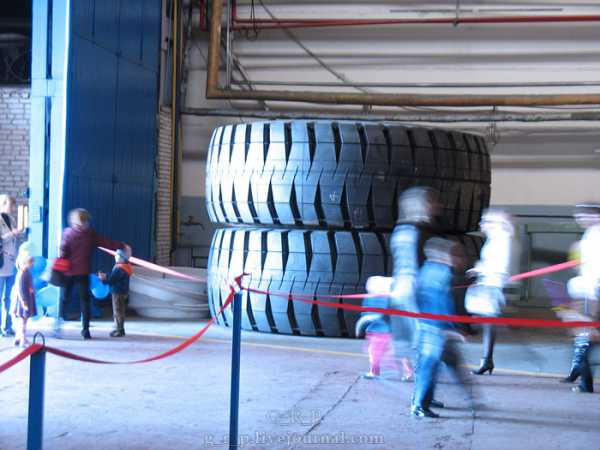

Колесико великана.


А вот тут нет ни колес, ни движка, ни кабины. Просто рама с движками колес.


Ностальжи. Раньше такие фонтанчики в каждом парке были. Холодная артезианская вода. Ммм...


Движок или иные узлы "БЕЛАЗа" перенести руками не получится. Толкать на тележке тоже. Поэтому есть платформа с цепью, на которой детали и подвозят к конвейеру.

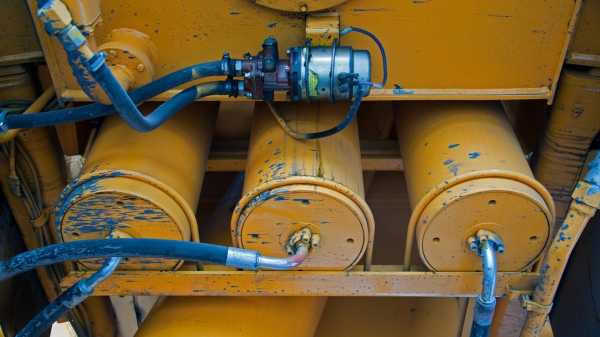

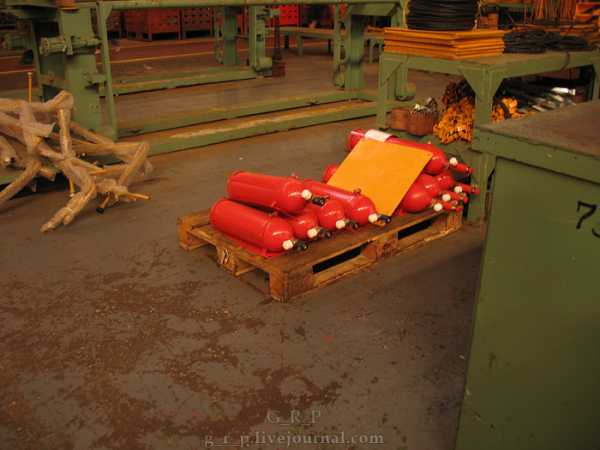

Каждый "БЕЛАЗ" комплектуется системой пожаротушения. На нее уходит около 6 таких огнетушителей.


Вот это болт!


Ну вот. Рамы нет, кабина на полу стоит, куча железяк и труб осталась...

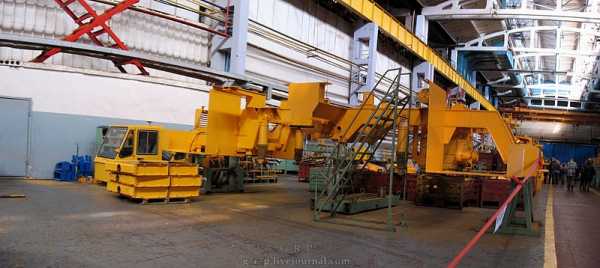

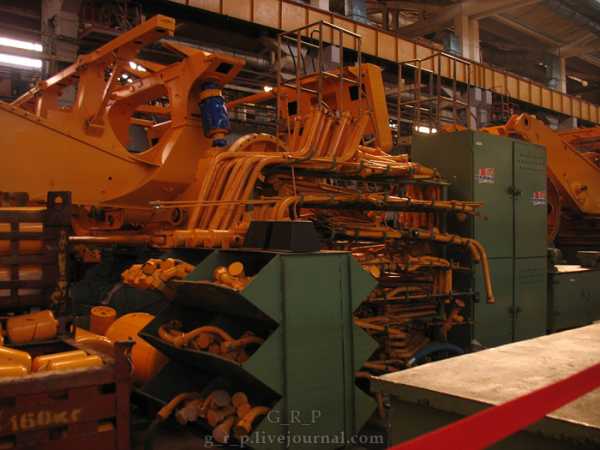

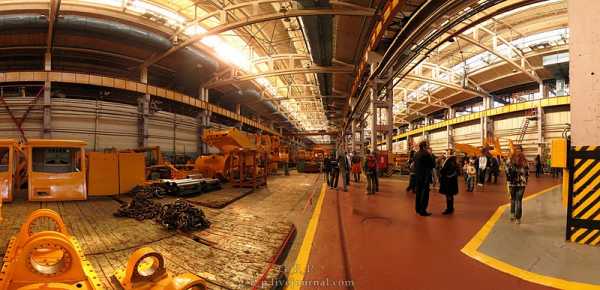

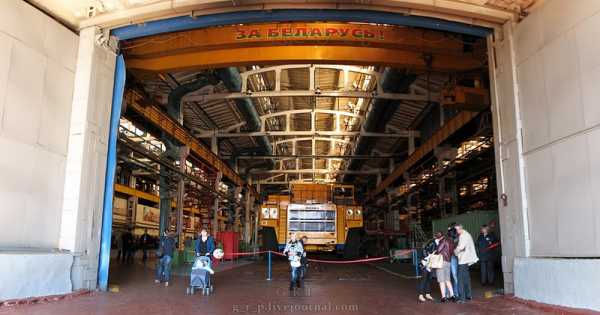

Вот такой вот цех. Слева - конвейер сборки "БЕЛАЗов", а справа - куча всяких узлов и деталей.


А вот в тот цех проход закрыт. Жаль.

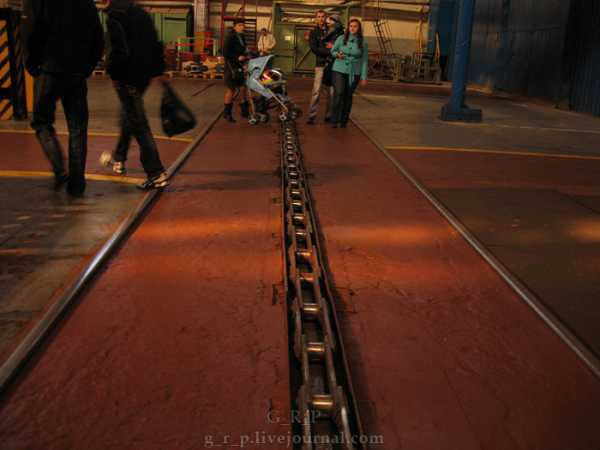

В закрытый цех возили что-то тяжелое, т.к. цепь со звеном размером с локоть на это намекает.

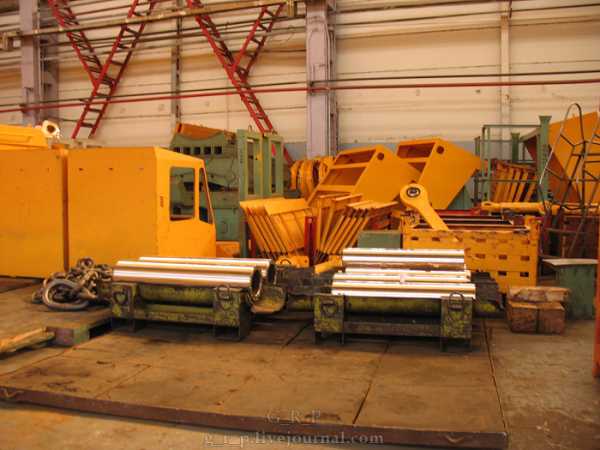

Во второй части цеха лежали всякие полезные железяки.

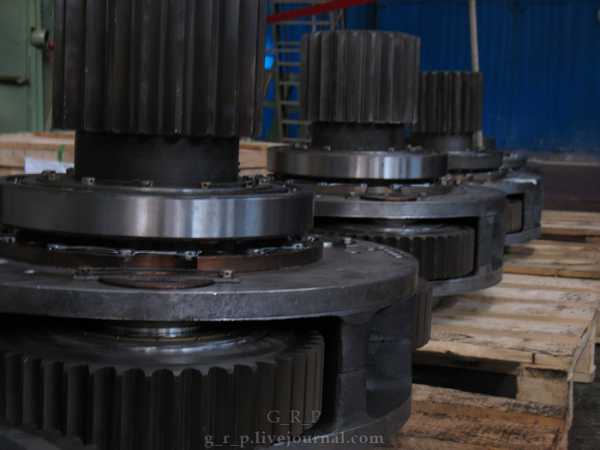

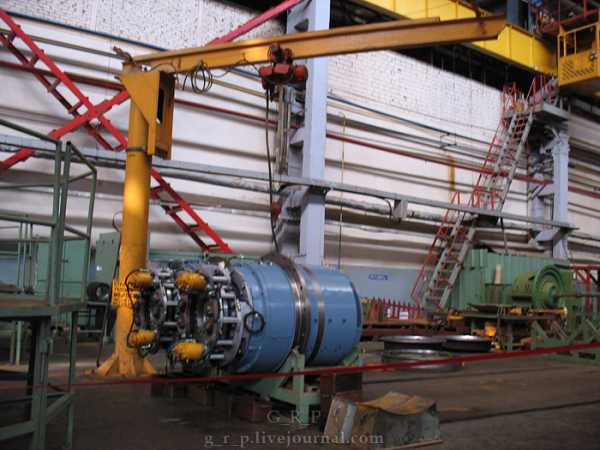

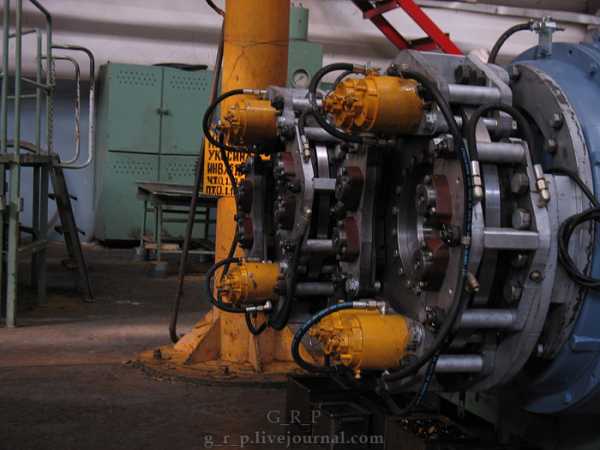

Наверное, система передвижения или крепление к колесу, или что-то от движка.


А это тормозная система?

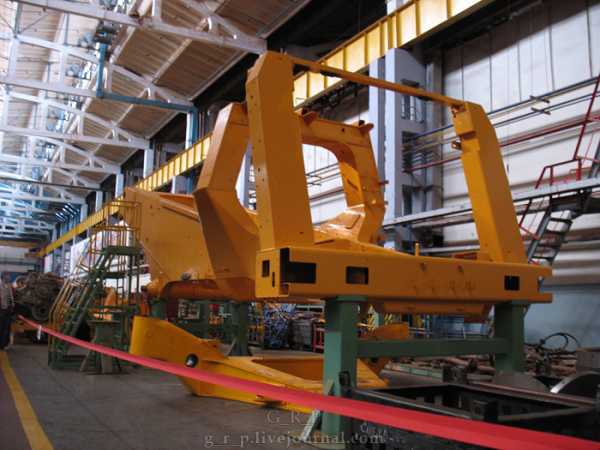

Рама будущего "БЕЛАЗа".

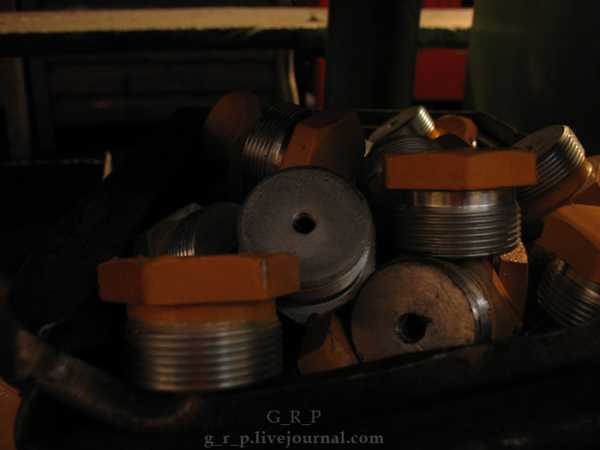

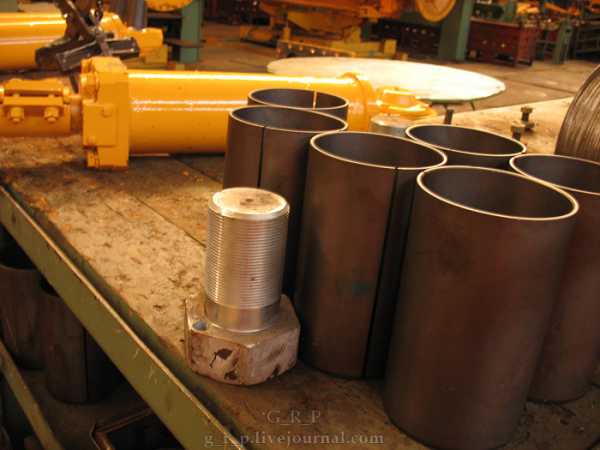

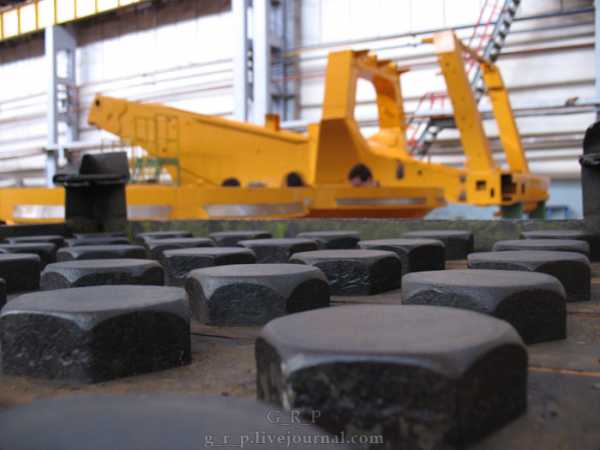

Царь-болты :).

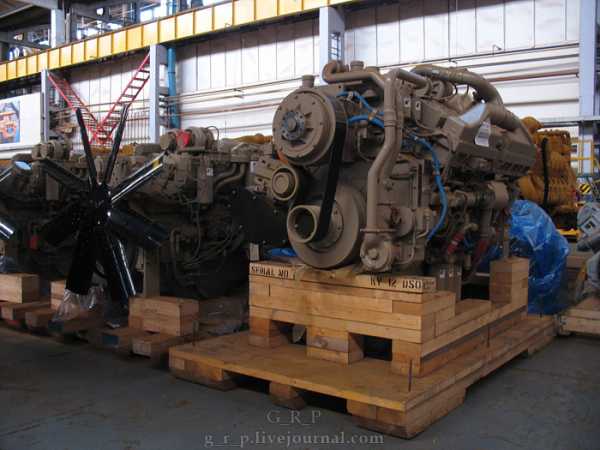

А вот и движки Cummins для средних "БЕЛАЗов". Американские.

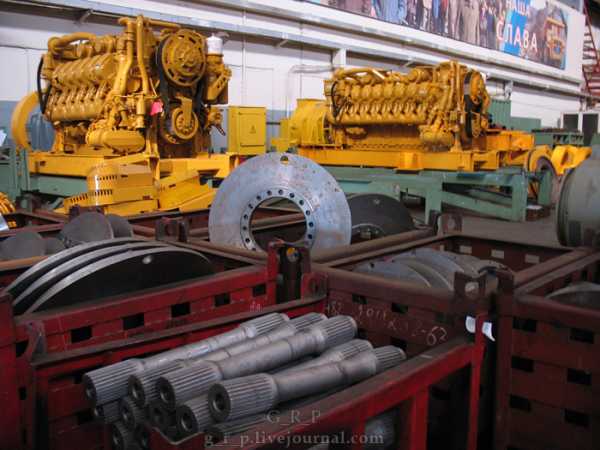

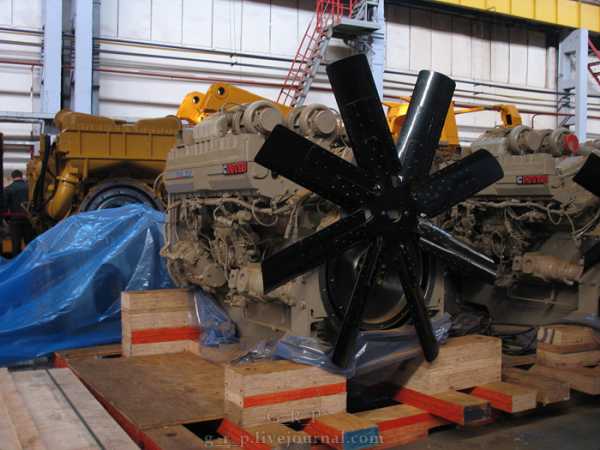

Еще движки. Эти турбированные. Насчитал по 4 турбины на двигатель.


Полезные железяки.

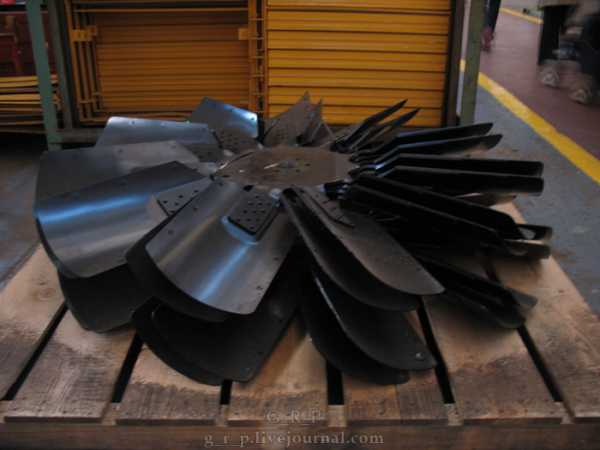

Вспомнили жаркое лето. Хороший такой вентилятор :). Одному его трудно поднять...


А вот тут рамы собирают!

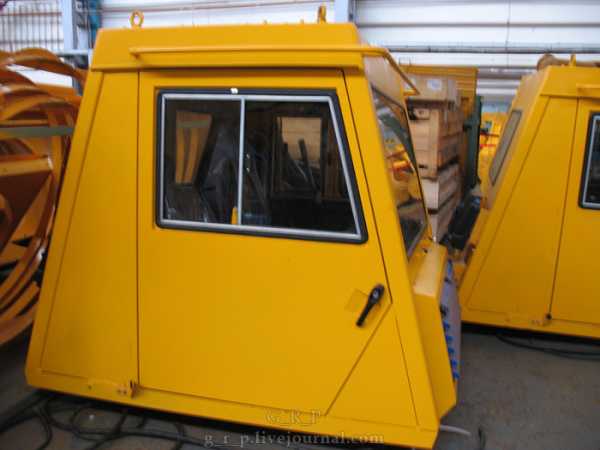

Кабина водителя. Кожаный салон со вставками из красного дерева, климат-контроль, звук 5+1.

Идем дальше...

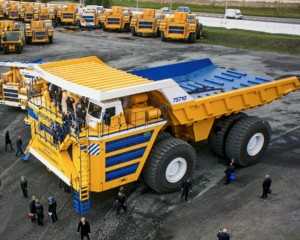

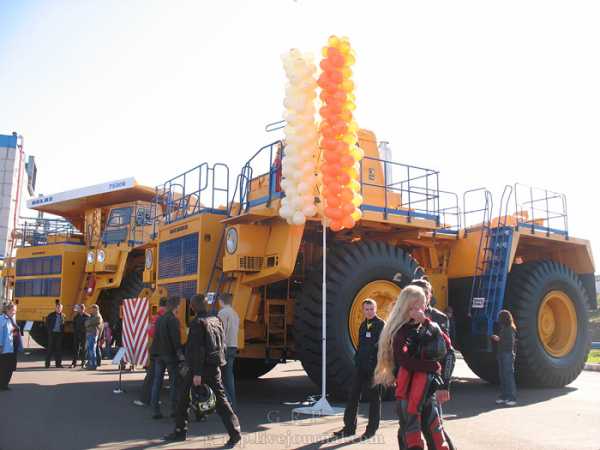

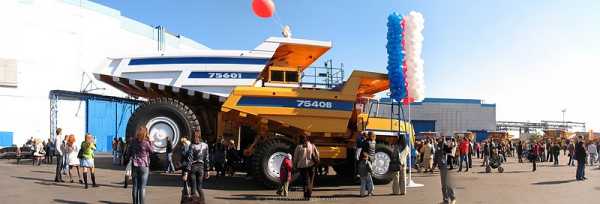

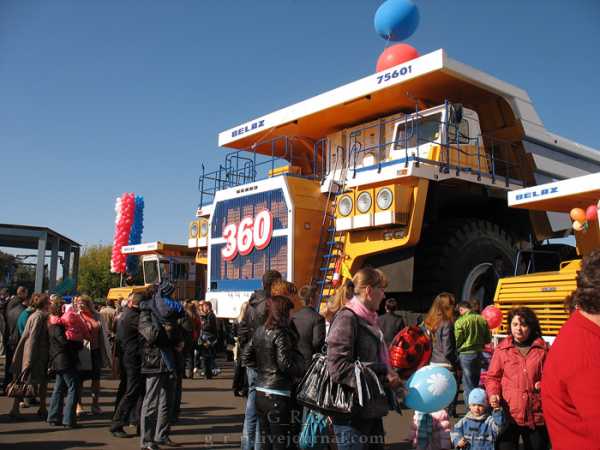

А это на сегодня самый большой "БЕЛАЗ", грузоподъемностью 360 тонн!


Впечатляет машинка.


Достать лестницу не дали :).

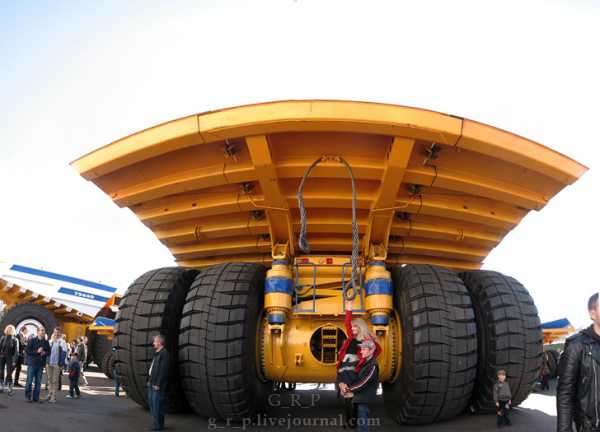

Между парой колес можно пройти. А когда стоишь под кузовом - ощущение, что это не машина, а какая-то постройка, настолько не верится, что машина может быть НАСТОЛЬКО большой!

Водила попросил его "БЕЛАЗик" подтолкнуть.


Малыш и Папаня из семьи "БЕЛАЗов".

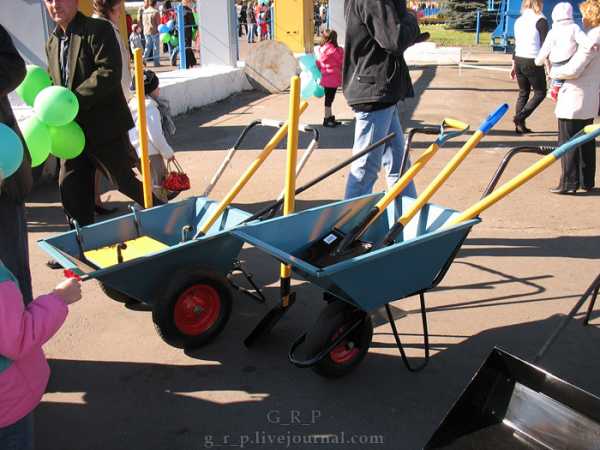

Кроме таких гигантов, завод производит и разные полезные в хозяйстве железяки.


Напоследок решили заглянуть в музей БЕЛАЗа. Классно звучит "Вас обслуживает БЕЛАЗ!".


Завод использует инновации.

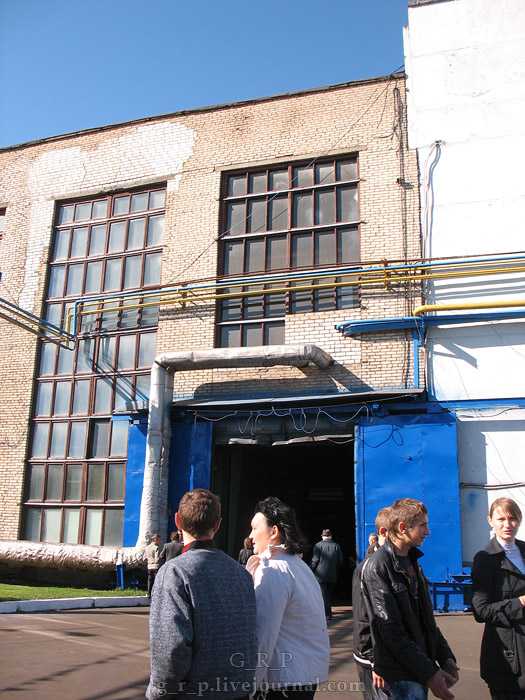

Напротив музея еще 2 цеха: металлообработка и сборка.


Ни за что бы не подумал, что это вход в музей! 🙂


Куча всяких моделей выпускаемых тягачей. Есть даже трехколесный тягач. А вообще, музей просто рай для детей.


Награды и подарки.

news.tut.by

Тест-драйв самого большого в мире самосвала БЕЛАЗ-75710

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала. Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.



Нужен – сделаем!

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

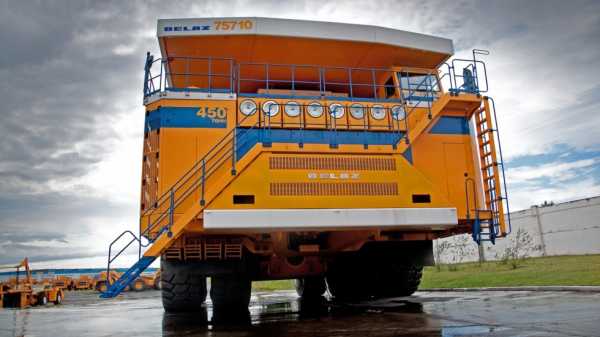

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Максимальная скорость:

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

Скажем прямо:

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Радиус разворота:

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

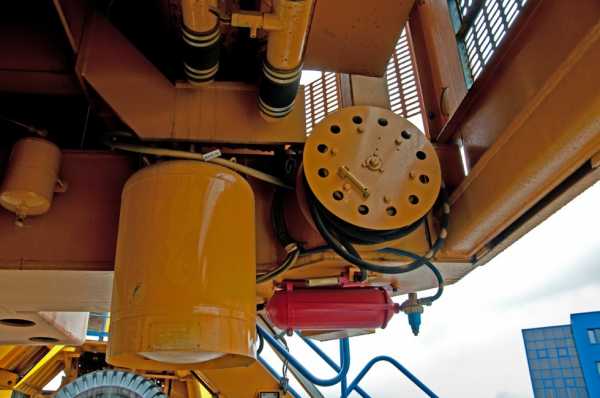

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Итоговая мощность на колёсах:

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры.

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

Кабину оставим «на десерт», пока посмотрим на всё остальное.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

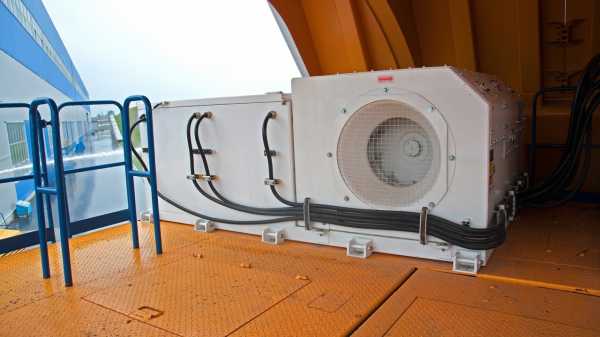

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

Итак, рассматриваем панель и органы управления.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

]]> ]]> ]]>

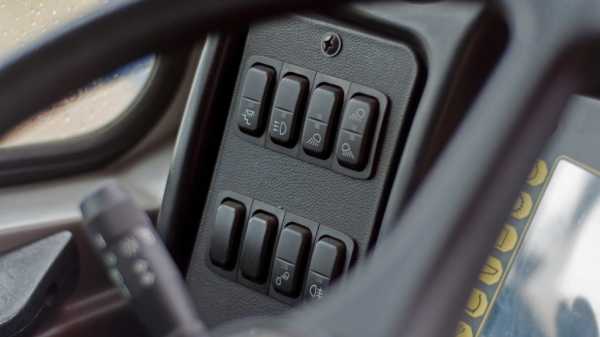

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Статьи

Из жизни динозавров: интервью с российским дилером БелАЗ

Потом мы взрослеем, учимся, выходим в большую жизнь, и наши интересы отстраняются от мира «самых больших в мире грузовиков», и вот однажды, совершенно случайно, мы узнаем, что БелАЗ по-прежнему – самый большой в мире… Не...

12775 0 8

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет  64 км/ч. Медленно, но верно. Очень верно.

Благодарим Группу компаний «Штарк» за помощь в подготовке материала

www.kolesa.ru

Как работают «БелАЗы». Репортаж из кабины гигантского самосвала / Производство / magSpace.ru

Карьерные самосвалы «БелАЗ» являются настоящими гигантами среди автомобилей. Эти многотонные машины трудятся по всему миру.

В Хакасии мне довелось не только осмотреть эту громадину вблизи и даже проехать в кабине. На угольном разрезе «Степной», где я побывал, трудятся свыше полусотни «БелАЗов» различной грузоподъемности.

2. Самые мощные «БелАЗы» используются при перевозке пустой породы — вскрыши. Здесь работают 130-тонники, то есть «БелАЗы» грузоподъемностью 130 тонн. По весу это примерно четыре самолета Boeing 737-300, или 20 африканских слонов или два железнодорожных вагона угля. Конечно же, самолеты и слонов на «БелАЗах» не возят, цифры я привел для понимания того, насколько много поднимает этот богатырь.

3. На дорогах здесь установлены специальные знаки.

4. Карьерные самосвалы «БелАЗ» грузоподъемностью 110-136 тонн предназначены для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различных климатических условиях эксплуатации (при температуре окружающего воздуха от -50 до +50 градусов).

5. Ну что, готовы прокатиться на «БелАЗе»? Тогда для начала придется подняться по лестнице.
Самое лучшее место для фотографии на память. Обратите внимание, кабина полностью защищена козырьком, это нужно для безопасности.

6. В кабине находятся два кресла. Обзор очень непривычный. Для того, чтобы контролировать обстановку вокруг, установлено множество зеркал.

7. Изнутри нет ощущения, что ты сидишь на высоте второго этажа. Все размеры тут гораздо больше, чем в обычной жизни: огромные отвалы, широкие технологические дороги, движущийся навстречу транспорт.

8. Водитель «БелАЗа» Виктор Игламович настоящий профессионал, работает на предприятии очень давно. Работой и техникой доволен. За смену он делает более 40 рейсов. Обедает тут же в разрезе, в перерыв приезжает столовая на колесах.

9. На полу в кабине три педали, но это не привычные «сцепление, тормоз и газ». Сцепления здесь нет, колеса приводятся в движение электродвигателями, зато педалей тормоза сразу две. Один тормоз динамический, другой обычный. Электродинамический тормоз значительно снижает механический износ фрикционных материалов тормозных накладок, классический тормоз используется только на малых скоростях и при маневрировании.

10. В какой-то степени «БелАЗ» является электромобилем, точнее автомобилем с электрической передачей. Дизельный двигатель вырабатывает электроэнергию, которая приводит в движения мотор-колеса. Алгоритм системы управления оптимизирует параметры системы привода. Соотверственно, не требуется переключения передач, обеспечивается плавное изменение мощности при движении. Значительно сокращается количество узлов, подверженных износу. Самосвалы, как и другая техника, работают круглые сутки 365 дней в году.

11. Бортовой компьютер показывает множество параметров от давления в подвеске, до массы груза и количества рейсов за смену.

12. В плане электроники «БелАЗы» вполне современные машины.

13. Есть несколько камер, которые показывают обстановку в кузове.

14. Автомобильный парк постоянно обновляется, каждый год закупается несколько единиц техники. Привозят их из Белоруссии разобранными на агрегаты, собирают самосвалы уже на разрезе.

15. Уголь возят на самосвалах поменьше, их грузоподъемность 55 тонн, что тоже немало. Если не ставить эти самосвалы рядом, никто не скажет, что они маленькие.

16. Во время движения по разрезу «БелАЗы» и другая техника поднимают немалое количество пыли. Для борьбы с ней используются специализированные цистерны на базе «БелАЗов». На других специализированных предприятиях есть даже «БелАЗы», которые закладывают взрывчатку для промышленных взрывов.

17. Напоследок еще одна фотография из разреза. Здесь гигантские «БелАЗы» выглядят игрушечными, настолько тут все огромное. Но здесь люди своим трудом при помощи машин в прямом смысле сворачивают горы. В такие моменты в полной мере восхищаешься гением инженерной мысли.

18. Выражаю благодарность администрации компании «Русский Уголь» и разреза «Степной» за помощь в подготовке этого репортажа.

Для полноты ощущений выкладываю еще и видео:

magspace.ru

Как работают «БелАЗы». Репортаж из кабины гигантского самосвала (18 фото)

Карьерные самосвалы «БелАЗ» являются настоящими гигантами среди автомобилей. Эти многотонные машины трудятся по всему миру. В Хакасии мне довелось не только осмотреть эту громадину вблизи, но даже проехать в кабине.

На угольном разрезе «Степной», где я побывал, трудятся свыше полусотни «БелАЗов» различной грузоподъемности.

Самые мощные «БелАЗы» используются при перевозке пустой породы — вскрыши. Здесь работают 130-тонники, то есть «БелАЗы» грузоподъемностью 130 тонн. По весу это примерно четыре самолета Boeing 737-300, или 20 африканских слонов или два железнодорожных вагона угля. Конечно же, самолеты и слонов на «БелАЗах» не возят, цифры я привел для понимания того, насколько много поднимает этот богатырь.

На дорогах здесь установлены специальные знаки.

Карьерные самосвалы «БелАЗ» грузоподъемностью 110-136 тонн предназначены для перевозки горной массы в сложных горнотехнических условиях глубоких карьеров, на открытых разработках месторождений полезных ископаемых по технологическим дорогам в различных климатических условиях эксплуатации (при температуре окружающего воздуха от -50 до +50 градусов).

Ну что, готовы прокатиться на «БелАЗе»? Тогда для начала придется подняться по лестнице.

Самое лучшее место для фотографии на память. Обратите внимание, кабина полностью защищена козырьком, это нужно для безопасности.

В кабине находятся два кресла. Обзор очень непривычный. Для того, чтобы контролировать обстановку вокруг, установлено множество зеркал.

В кабине находятся два кресла. Обзор очень непривычный. Для того, чтобы контролировать обстановку вокруг, установлено множество зеркал.

Водитель «БелАЗа» Виктор Игламович настоящий профессионал, работает на предприятии очень давно. Работой и техникой доволен. За смену он делает более 40 рейсов. Обедает тут же в разрезе, в перерыв приезжает столовая на колесах.

На полу в кабине три педали, но это не привычные «сцепление, тормоз и газ». Сцепления здесь нет, колеса приводятся в движение электродвигателями, зато педалей тормоза сразу две. Один тормоз динамический, другой обычный. Электродинамический тормоз значительно снижает механический износ фрикционных материалов тормозных накладок, классический тормоз используется только на малых скоростях и при маневрировании.

В какой-то степени «БелАЗ» является электромобилем, точнее автомобилем с электрической передачей. Дизельный двигатель вырабатывает электроэнергию, которая приводит в движения мотор-колеса. Алгоритм системы управления оптимизирует параметры системы привода. Соответственно, не требуется переключения передач, обеспечивается плавное изменение мощности при движении. Значительно сокращается количество узлов, подверженных износу. Самосвалы, как и другая техника, работают круглые сутки 365 дней в году.

Бортовой компьютер показывает множество параметров от давления в подвеске, до массы груза и количества рейсов за смену.

В плане электроники «БелАЗы» вполне современные машины.

Есть несколько камер, которые показывают обстановку в кузове.

Автомобильный парк постоянно обновляется, каждый год закупается несколько единиц техники. Привозят их из Белоруссии разобранными на агрегаты, собирают самосвалы уже на разрезе.

Уголь возят на самосвалах поменьше, их грузоподъемность 55 тонн, что тоже немало. Если не ставить эти самосвалы рядом, никто не скажет, что они маленькие.

Во время движения по разрезу «БелАЗы» и другая техника поднимают немалое количество пыли. Для борьбы с ней используются специализированные цистерны на базе «БелАЗов». На других специализированных предприятиях есть даже «БелАЗы», которые закладывают взрывчатку для промышленных взрывов.

Напоследок еще одна фотография из разреза. Здесь гигантские «БелАЗы» выглядят игрушечными, настолько тут все огромное. Но здесь люди своим трудом при помощи машин в прямом смысле сворачивают горы. В такие моменты в полной мере восхищаешься гением инженерной мысли.

Выражаю благодарность администрации компании «Русский Уголь» и разреза «Степной» за помощь в подготовке этого репортажа.

chert-poberi.ru

обзор самого большого в мире самосвала БЕЛАЗ-75710

Мне довольно часто приходится фотографировать машины снизу: ходовую часть, элементы трансмиссии и прочие вещи, невидимые сверху. Как правило, для этого надо использовать подъёмник, иначе под машину не забраться. А вот просто ходить под автомобилем и щёлкать затвором мне пришлось впервые. Как, впрочем, и залезать по лестнице на уровень второго этажа, чтобы попасть в кабину самосвала.

Да, размеры впечатляют, а конструкция – тем более: уж больно сильно БЕЛАЗ отличается от всего остального, что может ездить по земле. Предлагаю рассмотреть его подробно снизу доверху и оценить масштабы этого автомобиля.

Нужен – сделаем!

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Максимальная скорость:

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

СКАЖЕМ ПРЯМО:

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Радиус разворота:

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

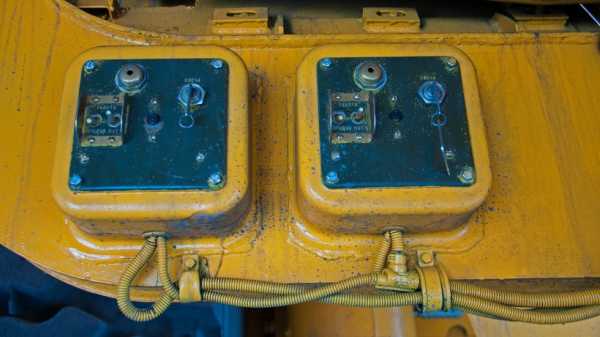

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

Снизу видна и часть противопожарной защиты.

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

Итоговая мощность на колёсах:

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

На самом деле, это воздушные фильтры.

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

КАБИНУ ОСТАВИМ «НА ДЕСЕРТ», ПОКА ПОСМОТРИМ НА ВСЁ ОСТАЛЬНОЕ.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

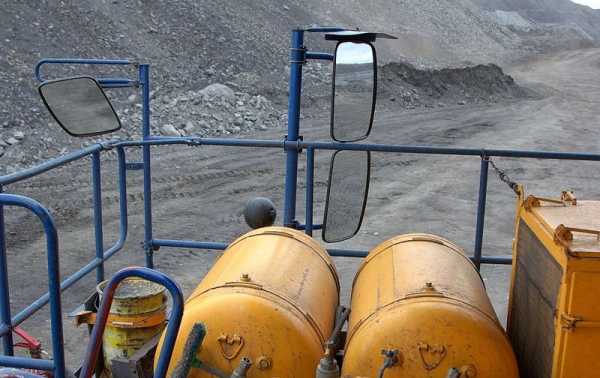

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

ИТАК, РАССМАТРИВАЕМ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

Статьи

Из жизни динозавров: интервью с российским дилером БелАЗ

Потом мы взрослеем, учимся, выходим в большую жизнь, и наши интересы отстраняются от мира «самых больших в мире грузовиков», и вот однажды, совершенно случайно, мы узнаем, что БелАЗ по-прежнему – самый большой в мире… Не...

693502327.07.2016

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет  64 км/ч. Медленно, но верно. Очень верно.

Благодарим Группу компаний «Штарк» за помощь в подготовке материала



Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

4kolesa.mirtesen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
