Кабеленаматыватель двух-валковый на колесном шасси КТП 4015
Главная » Продукция » ОБОРУДОВАНИЕ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА СКВАЖИН » КАБЕЛЕНАМАТЫВАТЕЛИ КАТАЛОГ » Кабеленаматыватель двух-валковый на колесном шасси КТП 4015
НАЗНАЧЕНИЕ
Кабеленаматыватель двух-валковый на колесном шасси КТП 4015.00.00.000 предназначен для подачи, приема и укладки кабеля на барабан при подъеме УЭЦН из скважины
Подъем и опускание барабана производится автокраном. Кабелена-матыватель устанавливается вне взрывоопасной зоны, на расстоянии 20-25м от скважины.
Внимание! Шасси предназначено для перевозки только кабеленаматы-вателя. Транспортировка кабеленаматывателя с полностью загру-женным барабаном категорически ЗАПРЕЩЕНА!
Кабеленаматыватель предназначен для эксплуатации в микроклиматических районах с умеренным и холодным климатом, при температуре окружающего воздуха от минус 45°С до плюс 45°С.
Категория размещения УХЛ1 по ГОСТ 15150-69.
3 КОМПЛЕКТ ПОСТАВКИ
1.
Кабеленаматыватель двух-валковый на колесном шасси, в составе:
1.2. Кабеленаматыватель КТП 4015.00.00.000 1шт.
2. Комплект ЗИП в составе:
2.1. Штырь заземления КТП 4007.00.00.021 1шт.
3. Эксплуатационная документация:
-Паспорт на «Кабеленаматыватель двух-валковый на колесном шасси» КТП 4015.00.00.000 ПС 1шт.
-Паспорта на покупные изделия 1к-т.
4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основание – прицеп тракторный БВП
Масса шасси, кг, не более 2000
Мах.скорость буксировки, км/час 35
Габаритные размеры, мм, не более
Длина 4000(6000)
Ширина(рама) 2500
Ширина(колесная база) 2500
Высота 1300
Дорожный просвет 360
Тормозная система пневматическая двухконтурная
Поворотный механизм – поворотный круг
Максимальные размеры кабельного барабана, мм:
Диаметр щеки 2200
Полная ширина барабана 1200
Ширина между щек 1000
Полная масса барабана с кабелем, кг, не более 8000
Шаг укладки перематываемого кабеля, мм 40
Число оборотов барабана с кабелем, об/мин 2.1……2.65
Средняя скорость намотки кабеля, м/с 0.15… …0,25
Привод барабана и кабелеукладчика:
Мотор-редуктор :
— Мощность электродвигателя, кВт 3,0 — Число оборотов выходного вала, об/мин 88
Привод кабелеукладчика:
Мотор-редуктор двухступенчатый:
— Мощность электродвигателя, кВт 0.12
Масса кабеленаматывателя без шасси
(без барабана), кг, не более 1800
Габаритные размеры кабеленаматывателя, мм:
длина 2100
ширина 2490
высота 2160
Общая масса кабеленаматывателя на шасси, кг, не более 4000
Габаритные размеры кабеленаматывателя с шасси, мм:
длина 4000
ширина 2500
высота 3400
Напряжение питающей сети, В/Гц 380/50
Условия хранения по ГОСТ 15150-69 Л(1)
Категория размещения по ГОСТ 15150-69 4
Условия транспортирования по ГОСТ 23170-78 средние
Кабеленаматыватель утеплёный на шасси КТП 4018.
01Главная » Продукция » ОБОРУДОВАНИЕ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА СКВАЖИН » КАБЕЛЕНАМАТЫВАТЕЛИ КАТАЛОГ » Кабеленаматыватель утеплёный на шасси КТП 4018.01
НАЗНАЧЕНИЕ
Кабеленаматыватель на шасси с боковой загрузкой и выкатным укрытием (далее по тексту «Кабеленаматыватель») предназначен для подачи, приема и укладки кабеля на барабан. В укрытии обеспечивается подогрев и сохранение положительной температуры погружного электрокабеля при проведении монтажа и спуска в скважину электропогружного насоса(УЭЦН).
Подъем и опускание барабана с роликоопор производится автокраном. Кабеленаматыватель устанавливается вне взрывоопасной зоны, на расстоянии 20-25м от скважины.
Внимание! Кабеленаматыватель устанавливается на подготовленной площадке с уклоном в сторону дышла не менее 1º.Выдвижное укрытие выкатывается по рельсам рамы кабеленаматывателя в ручную. В исходное положение укрытие возвращается таким же образом- вручную.
Кабеленаматыватель предназначен для эксплуатации в микроклиматических районах с умеренным и холодным климатом, при температуре окружающего воздуха от минус 45°С до плюс 45°С.
Категория размещения УХЛ1 по ГОСТ 15150-69.
3 КОМПЛЕКТ ПОСТАВКИ
1.Кабеленаматыватель на шасси выкатной в составе:
1.1. Прицеп тракторный САП — 6м. 1шт.
1.2. Кабеленаматыватель 1шт.
1.3. Укрытие выкатное ПИС 003.02.00.000 1шт.
1.4. Тепловентилятор ТВ-3/9 2шт.
1.5. Мотор — редуктор NMRV-130-100-9-2.2
(Эл Двигатель АИР100LG -2.2кВт) 1шт.
1.6 Пульт выносной с кабелем ____25м 1шт.
1.7 Кабель питания _____________ 25м 1шт
2. Комплект ЗИП в составе:
2.1. Штырь заземления КТП 4007.00.00.021 с проводником-20м 1шт.
3. Эксплуатационная документация:
-Паспорт и инструкция по эксплуатации «Кабеленаматыватель на шасси с боковой загрузкой и выкатным укрытием» КТП4018.00.00.000 ПС 1шт.
4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основание – прицеп тракторный САП (6м):
Масса перевозимого груза кг, не более 8000
Масса шасси, кг, не более 2016
Мах.
скорость буксировки, км/час 35
Габаритные размеры, мм, не более
Длинна(без дышла) 6000
Ширина(рама) 2450
Ширина(колесная база) 2030
Высота 1200
Дорожный просвет 360
Тормозная система пневматическая двухконтурная
Поворотный механизм – поворотный круг
Основание кабеленаматывателя — рама с двух-сторонними рельсовыми путями
Максимальные размеры кабельного барабана, мм:
Диаметр щеки 2200
Полная ширина барабана до 1200
Полная масса барабана с кабелем, кг, не более 8000
Шаг укладки перематываемого кабеля, мм 40
Число оборотов барабана с кабелем, об/мин 3,2
Средняя скорость намотки кабеля, м/с 0,25
Привод барабана и кабелеукладчика:
Мотор -редуктор NMRV-130-100-9-2.2
— Мощность электродвигателя, кВт 3,0 — Число оборотов, об/мин 9
Климатическое исполнение по ГОСТ 15150-69 У1
Масса кабеленаматывателя без шасси
(без барабана) с укрытием, кг, не более 2000
Габаритные размеры кабеленаматывателя на шасси, мм:
длина (без шасси) 6000
ширина 2440
высота 3870
Автоматическая система управления электродвигателем:
Станция управления, шт.
1Концевой выключатель шт 1
Система обогрева:
Тепловентилятор ТВ 3/9, шт. 2
мощность, кВт 9,0
Температура внутри укрытия, град.С, 5…20
Напряжение питающей сети, В/Гц 380/50
Условия хранения по ГОСТ 15150-69 Л(1)
Категория размещения по ГОСТ 15150-69 4
Условия транспортирования по ГОСТ 23170-78 средние

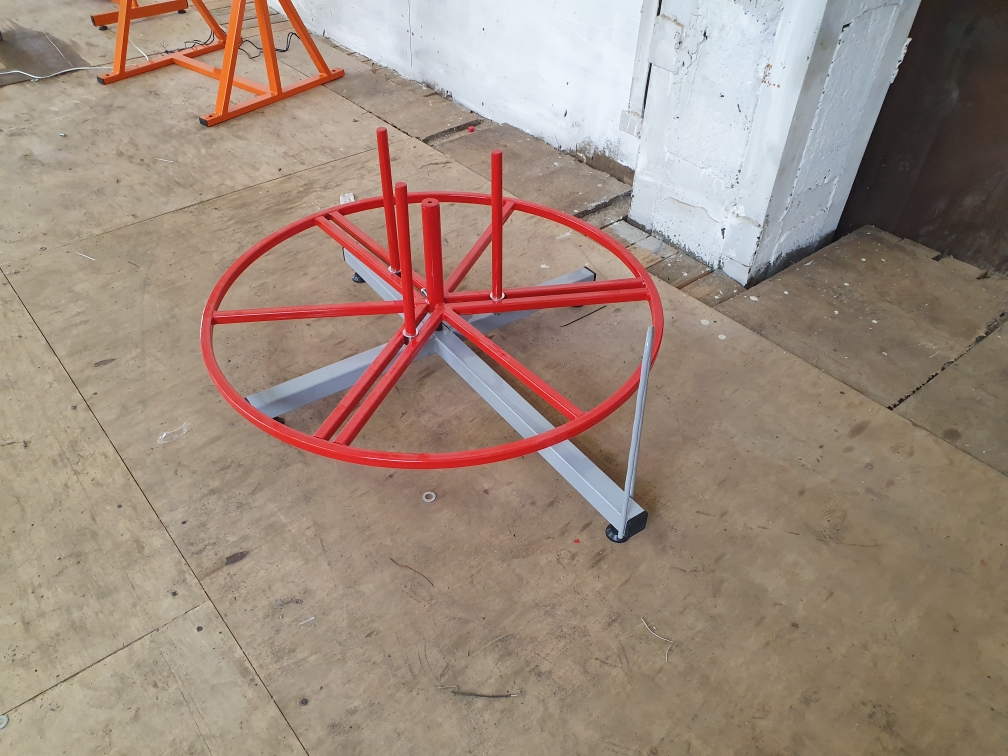

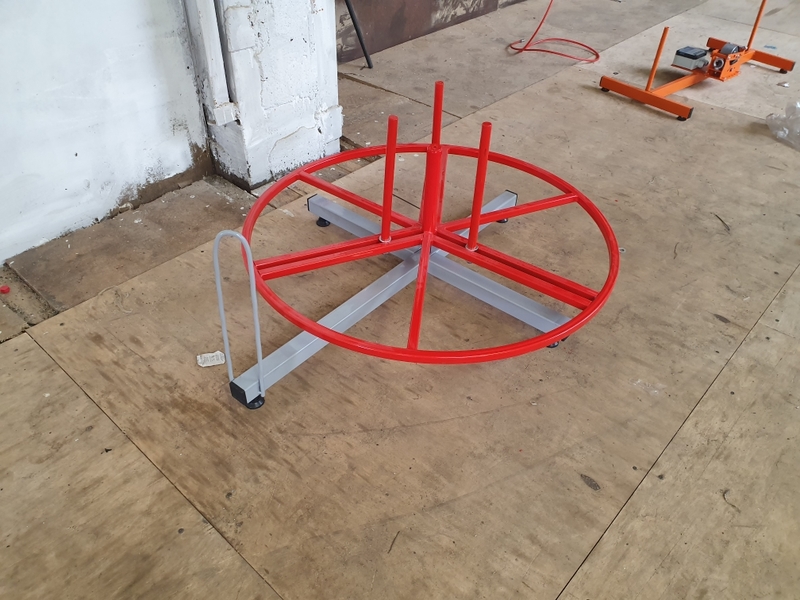

Немоторизованные разматыватели проволоки для удержания проволоки
Запросить цену
ТребованиеРазмотка проволоки выполняется просто и без проблем при использовании безмоторного разматывателя проволоки Durant. Только Durant Wire Payoff устраняет проблемы, связанные с перекручиванием и запутыванием. Прочный поворотный стол для проволоки с плавным ходом установлен на сверхмощных подшипниках, что обеспечивает длительный срок службы проволоки.
Тормоз с регулируемым натяжением для тяжелых условий эксплуатации предотвращает передвижение проволоки при остановке производственной линии.
Центральная крестовина и проволочная корзина на поворотном столе входят в стандартную комплектацию и предназначены для удержания проволоки.
Все станки Durant Wire Uncoliers имеют прочное основание и низкий центр тяжести, чтобы противостоять повреждениям, вызванным перегрузкой.
Характеристики
- Центральная крестовина и проволочная корзина на верхней части поворотного стола Внутренний диаметр рулона 18 дюймов или указать заказчик.
- Прочная конструкция рамы со стальным поворотным столом толщиной 1/2 дюйма. Не деформируется и не деформируется при загрузке вилочным погрузчиком.
- (2) Усиленные опорные подшипники главного шпинделя.
- Тормоз с регулируемым натяжением.
- Легко перемещается внутри фабрики.
Опции
- Указать внутренний диаметр рулонов.
- Увеличенный диаметр поворотного стола и/или грузоподъемность.
- Ролики для мобильности и портативности.
- Тормозная система E/Stop с нулевой скоростью.
- Пневматический тормоз с регулируемым натяжением.
- Специальный цвет (стандартный цвет слоновой кости).
Преимущества
- Повышение производительности труда.
- Простая загрузка мотков проволоки.
- Плавная раздача и разматывание вашего материала.
- Прочная стальная рама для долговременной бесперебойной работы.
- (3) года гарантии.
- Универсальная машина, которая выполняет множество операций по разматыванию проволоки.
Модели
| Модель | Грузоподъемность | Диаметр поворотного стола | Минимальный внутренний диаметр катушки | Тормоз | Цена | Количество | Информация о продукте | 9009 5
| W-530-U | 500 фунтов. | 30″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки за количество | |
| W-536-U | 500 фунтов. | 36″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | |
| 500 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
| 1000 фунтов. | 36″ | 18″ или укажите | Тип натяжения | ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
| 1000 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
2000 фунтов. | 36″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки за количество | ||
| W-2048-U | 2000 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | |
| 2000 фунтов. | 60″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
| 3000 фунтов. | 36″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
| 3000 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
3000 фунтов. | 60 дюймов | 18 дюймов или укажите | Тип натяжения | $ЗВОНИТЕ ПО НИЗКИМ ЦЕНАМ | Скидки за количество | ||
| W-4048-U | 4000 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | |
| 4000 фунтов. | 60″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки за количество | ||
| W-4072-U | 4000 фунтов. | 72″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | |
| 5000 фунтов. | 48″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества | ||
5000 фунтов. | 60 дюймов | 18 дюймов или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки за количество | ||
| W-5072-U | 5000 фунтов. | 72″ | 18″ или укажите | Тип натяжения | $ЗВОНИТЕ НИЗКИЕ ЦЕНЫ | Скидки от количества |
