Водоохлаждаемый кабель
Полезная модель относится к области электротехники, а именно к конструкциям кабелей, предназначеных для передачи электрической энергии переменного тока номинальным напряжением до 1 кВ частоты 50 Гц для дуговых электропечей. Водоохлаждаемый кабель включает многопроволочные токопроводящие жилы, покрытые, по крайней мере, через одну изоляционными перфорированными оболочками, преимущественно, двухслойными из резины и упрочняющей ткани, и, скрученные в сердечник, и защитный рукав. В кабеле каждая изоляционная оболочка выполнена в виде перфорированной трубки, снабженной продольной линией разъема, или перфорированной ленты, наложенной на жилу, и, соединенной по длине скрепляющими элементами. Скрепляющие элементы могут быть выполнены в виде скобок с загнутыми краями, в виде одной или двух лент, приклеенных вдоль стыка соединяемых перфорированных трубки или ленты и др. В предлагаемой конструкции обеспечивается снижение трудоемкости изготовления кабеля.
Полезная модель относится к области электротехники, а именно к конструкциям водоохлаждаемых кабелей, предназначеных для передачи электрической энергии переменного тока номинальным напряжением до 1 кВ частоты 50 Гц для дуговых электропечей.
Прототипом является водоохлаждаемый кабель, который содержит многопроволочные токопроводящие жилы, покрытые, по крайней мере, через одну изоляционными перфорированными оболочками, преимущественно, двухслойными из резины и упрочняющей ткани, и, скрученные в сердечник, и защитный рукав. На концах кабеля имеются наконечники для подсоединения к жилам с отверстиями для подвода охладителя. (Водоохлаждаемый гибкий кабель. Патент США №3604831 от 21.10.69 г. Кл. 174-15).
К основным недостаткам указанного кабеля относится трудоемкость его изготовления, в частности, надевание (натягивание) изоляционных перфорированных оболочек на токопроводящие жилы из-за большого трения скольжения резины по скрученной медной жиле большого сечения (240-400 мм 2).
Кроме того, отрезки токопроводящих жил имеют значительный вес (25-48 кГ), поэтому указанная операция требует участия нескольких работающих. В случае повреждения токопроводящей жилы (вмятина, раздавливание и др.) надеть перфорированную оболочку вообще затруднительно.
Задачей настоящей полезной модели является создание такой конструкции водоохлаждаемого кабеля, в которой за счет введения новых конструктивных элементов и нового их взаимного расположения было бы обеспечено снижение трудоемкости изготовления кабеля.
Указанная задача достигается тем, что в водоохлаждаемом кабеле, включающем многопроволочные токопроводящие жилы, покрытые, по крайней мере, через одну изоляционными перфорированными оболочками, преимущественно, двухслойными из резины и упрочняющей ткани, и, скрученные в сердечник, и защитный рукав, согласно настоящей полезной модели каждая изоляционная оболочка выполнена в виде перфорированной трубки,
снабженной продольной линией разъема, или перфорированной ленты, наложенной на жилу, и, соединенной по длине скрепляющими элементами.
Преимуществом предлагаемого водоохлаждаемого кабеля является то, что благодаря выполнению каждой изоляционной оболочки в виде перфорированной трубки, снабженной продольной линией разъема, или перфорированной ленты, наложенной на жилу, и, соединенной по длине скрепляющими элементами, обеспечивается снижение трудоемкости изготовления кабеля, так как операцию по наложению перфорированной трубки или ленты может выполнять один работающий. Выполнение продольной линии разъема в трубке или краев перфорированной ленты может быть совмещено с пробивкой отверстий (перфораций) в трубке или ленте в одном штампе, что повышает производительность.
Линия разъема перфорированной трубки или краев перфорированной ленты может быть выполнена в виде трапециидальных пазов и выступов типа «ласточкин хвост», входящих друг в друга, что обеспечивает простоту и прочность соединения краев перфорированных трубки или ленты. При проклейке кромок перфорированных трубки или ленты прочность соединения еще больше усиливается.
Перфорированные трубка или лента может быть наложена на жилу продольно встык.
Перфорированные трубка или лента может быть наложена на жилу в виде обмотки, витки которой соединены скрепляющими элементами.
Скрепляющий элемент может быть выполнен в виде П-образной скобки с загнутыми краями, что обеспечивает простоту и прочность соединения.
Скрепляющий элемент может быть выполнен в виде «молнии», соединенной в замок, что обеспечивает быстроту и надежность соединения краев перфорированных трубки или ленты.
Скрепляющий элемент может быть выполнен в виде «липучек», что также обеспечивает быстроту и надежность соединения краев перфорированных трубки или ленты.
Скрепляющий элемент может быть выполнен в виде одной или двух лент с периодической или сплошной продольной проклейкой стыка перфорированных трубки или ленты, что позволяет повысить прочность соединения.
Скрепляющий элемент может быть выполнен в виде отрезка прочного на разрыв протяженного элемента, покрытого оболочкой из сырой резины,
который запрессован в предварительно пробитые отверстия, периодически расположенные по длине соединяемых кромок перфорированных трубки или ленты, что позволяет удешевить стоимость соединения.
Скрепляющий элемент может быть выполнен в виде хомута или бандажа из проволоки или ленты, что позволяет упростить соединение.
Предлагаемая полезная модель схематично проиллюстрирована на рисунках 1-5. На рисунке 1 показана перфорированные трубка или лента, наложенная на жилу продольно встык, и соединенная с помощью скрепляющего элемента, выполненного в виде П-образной скобки с загнутыми краями. На рисунке 2 показана линия разъема перфорированной трубки или краев перфорированной ленты, выполненная в виде трапециидальных пазов и выступов типа «ласточкин хвост», входящих друг в друга. На рисунке 3 показана перфорированные трубка или лента, наложенная на жилу в виде обмотки, витки которой соединены скрепляющими элементами. На рисунке 4 показан скрепляющий элемент, выполненный в виде двух лент с продольной проклейкой стыка перфорированных трубки или ленты. На рисунке 5 показан скрепляющий элемент, выполненный в виде отрезка прочного на разрыв протяженного элемента, покрытого оболочкой из сырой резины, который запрессован в предварительно пробитые отверстия, периодически расположенные по длине соединяемых кромок перфорированных трубки или ленты.
На рисунках 1-5 указано: 1 — перфорированные трубка или лента; 2 — продольная линия стыка; 3 — скрепляющий элемент, выполненный в виде П-образной скобки с загнутыми краями; 4 — линия разъема перфорированной трубки или краев перфорированной ленты, выполненная в виде трапециидальных пазов и выступов типа «ласточкин хвост», входящих друг в друга; 5 — слой резины на перфорированных трубке или ленте; 6 — слой прорезиненной ткани на перфорированных трубке или ленте; 7 — скрепляющий элемент, выполненный в виде двух лент с проклейкой стыка перфорированных трубки или ленты; 8 — многопроволочная токопроводящая жила; 9 — дополнительные отверстия для скрепляющего элемента; 10 — скрепляющий элемент, выполненный в виде отрезка прочного на разрыв протяженного элемента, покрытого оболочкой из сырой резины.
Водоохлаждаемый кабель, включает многопроволочные токопроводящие жилы 8, покрытые, по крайней мере, через одну изоляционными перфорированными
оболочками 1, преимущественно, двухслойными из резины 5 и упрочняющей ткани 6, и, скрученные в сердечник, и защитный рукав.
В кабеле каждая изоляционная оболочка 1 выполнена в виде перфорированной трубки, снабженной продольной линией разъема 2, или перфорированной ленты, наложенной на жилу 8, и, соединенной по длине скрепляющими элементами 3 (7, 10).
На фиг.1, 3 показана прямая линия стыка 2 перфорированных трубки 1 или ленты 1, края которых соединены с помощью скрепляющих элементов, выполненных в виде П-образной скобки 3 с загнутыми краями, что обеспечивает простоту и прочность соединения.
На фиг.2 показана линия разъема 4 перфорированной трубки 1 или краев перфорированной ленты 1, выполненная в виде трапециидальных пазов и выступов типа «ласточкин хвост», входящих друг в друга, и соединенных тоже с помощью скобок 3. Скобки 3 могут быть выполнены из латуни или твердой меди, чтобы не было коррозии.
На фиг.4 показан в поперечном разрезе скрепляющий, элемент, выполненный в виде двух лент 7 с периодической или сплошной продольной проклейкой стыка 2 или стыка 4 перфорированных трубки 1 или ленты 1, наложенных на токопроводящую жилу 8 с зазором.
Перфорированные трубка 1 или лента 1 в сечении показаны двухслойными из резины 5 и упрочняющей, как правило прорезиненной, ткани 6. Поэтому и ленты 7 выполняют из той же ткани.
На фиг.5 показан скрепляющий элемент 10, выполненный в виде отрезка прочного на разрыв протяженного элемента, покрытого оболочкой из сырой резины, который запрессован в предварительно пробитые отверстия 9, периодически расположенные по длине соединяемых кромок перфорированных трубки 1 или ленты 1. Протяженный элемент может быть выполнен, например, из прорезиненного капронового корда, на который нанесена оболочка из сырой резины.
Пример. Водоохлаждаемый кабель сечением 4000 мм2 содержит 10 многопроволочных токопроводящих жил 8 каждая сечением 400 мм2, покрытые через одну изоляционными перфорированными оболочками 1 двухслойными, состоящими из резины 5 и упрочняющей ткани 6 (фиг.4), и, скрученные в сердечник, и защитный шланг. Каждая перфорированная трубка 1 с предварительно пробитыми отверстиями (фиг.
1) и с продольной
линией разъема 2 закреплена на токопроводящей жиле 8 с зазором (который показан на фиг.4) скрепляющими элементами, выполненными в виде П-образных скобок с загнутыми краями.
1. Водоохлаждаемый кабель, включающий многопроволочные токопроводящие жилы, покрытые, по крайней мере, через одну изоляционными перфорированными оболочками, преимущественно, двухслойными из резины и упрочняющей ткани, и, скрученные в сердечник, и защитный рукав, отличающийся тем, что каждая изоляционная оболочка выполнена в виде перфорированной трубки, снабженной продольной линией разъема, или перфорированной ленты, наложенной на жилу, и, соединенной по длине скрепляющими элементами.
2. Кабель по п.1, отличающийся тем, что линия разъема перфорированной трубки или краев перфорированной ленты выполнена в виде трапециидальных пазов и выступов типа «ласточкин хвост», входящих друг в друга.
3. Кабель по п.1, отличающийся тем, что перфорированные трубка или лента наложена на жилу продольно встык.
4. Кабель по п.1, отличающийся тем, что перфорированные трубка или лента наложена на жилу в виде обмотки, витки которой соединены скрепляющими элементами.
5. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде П-образной скобки с загнутыми краями.
6. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде «молнии», соединенной в замок.
7. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде «липучек».
8. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде одной или двух лент с периодической или сплошной продольной проклейкой стыка перфорированных трубки или ленты.
9. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде отрезка, прочного на разрыв протяженного элемента, покрытого оболочкой из сырой резины, который запрессован в предварительно пробитые отверстия, периодически расположенные по длине соединяемых кромок перфорированных трубки или ленты.
10. Кабель по любому из пп.1-4, отличающийся тем, что скрепляющий элемент выполнен в виде хомута или бандажа из проволоки или ленты.
Индукционные плавильные печи — ООО «Термолит»ООО «Термолит»
Индукционные плавильные печиИндукционные плавильные печи ИТПЭ предназначены для расплавления металла и получения чугунных и стальных отливок самого высокого качества, а также для литья легированных и нержавеющих сплавов, ферросплавов. Индукционные плавильные печи используются в литейных цехах металлургических заводов, в цехах точного литья, а также в ремонтных цехах машиностроительных заводов. Печи ИТПЭ – это усовершенствованные модели печей ИАТ, ИЧТ, ИСТ. Индукционная плавильная печь отлично подходит для плавки таких цветных металлов и сплавов как латунь, бронза, алюминий, медь, и других.
По вопросам приобретения оборудования, обращайтесь в отдел маркетинга ООО «Термолит»
Тел./Ф.: (0619) 42-40-12; 42-02-19; 42-03-14
Моб.
: +3(095)040-75-17; +3(098)63-502-63;
E-mail: [email protected];
Устройство индукционной плавильной печиИндукционная плавильная печь по своим конструктивным особенностям состоит из основного устройства, предназначенного для плавки и вспомогательного оборудования. Плавильный агрегат представляет собой опорный каркас, в состав которого входят две сварные стойки, а также гидравлические плунжеры и узловая часть индуктора. Установочный узел выполнен из листопрокатной нержавеющей стали.
Водоохлаждаемая катушка индуктора плавильной печи изготавливается из медной трубы. Подача электроэнергии и воды на катушку осуществляется через гибкие кабели. Нужный наклон печи (95 градусов) обеспечивается плунжерами, которые приводятся в движение гидравликой. Пульт управления углом наклона совмещен с пультом управления всей печью и расположен в рабочей зоне печи.
Индукционная плавильная печь работает от трехфазного переменного напряжения 3*380В от цеховой сети или, рекомендуется, от индивидуального трансформатора с использованием тиристорного преобразователя частоты, который преобразовывает трехфазное напряжение промышленной частоты в однофазный электрический ток повышенной частоты.
Приборы контроля над работой преобразователя расположены на передней панели управления. Регулировка частоты во время работы выполняется автоматически. Система сигнализации и контроля охлаждения, индукционной печи установлена на сливных коллекторах системы водоохлаждения.
Индукционная плавильная печь ООО Термолит, в работе/ Induction melting furnace in operation
Испытания Индукционной печи ИТПЭ-0.03/0.03 ТрМ1 Система охлаждения с теплообменником вода-воздух.
Плавильная печь ИТПЭ-0.25/0.25 в работе
Плавка бронзы на печи ИТПЭ-0.06 / Bronze melting at furnace ICMEF-0.06
Плавка латуни на печи ИТПЭ-0.06 / Brass smelting on a furnace ICMEF-0.06
Плавка стали на печи ИТПЭ-0.65 / Steel melting at furnace ICMEF-0,65
Индукционная плавильная печь: преимуществаООО «Термолит» изготавливает оборудование с использованием новейших современных технологий. Оборудование комплектуется надежными, качественными деталями, и обладает многочисленными преимуществами, а именно:
- высокая надежность работы печей за счет использования надежных комплектующих и материалов Европейских производителей Германии и Чехии;
- использование только качественных и экологически чистых материалов, без применения асбеста;
- применение надежных тиристорных преобразователей частоты, с автоматической подстройкой частоты во время плавки;
- малые удельные показатели потребления электроэнергии на тонну выплавленного металла;
- отсутствие угара легирующих элементов;
- более высокая мощность и скорость плавки;
- активное перемешивание металла и высокая однородность расплава;
- высокая экологичность технологического процесса;
- точная регулировка температуры расплава;
- возможность плавки цветных металлов в набивном тигле;
- штоки гидроцилиндров надежно защищены от брызг металла;
- более высокая безопасность оборудования печи в процессе эксплуатации;
Оптимизированы индуктивности индукторов, соединительных линий, емкости конденсаторных батарей.
Благодаря этому потери в печном контуре сведены к минимуму, а это:
- более высокая производительность;
- экономный расход электроэнергии;
- более высокий КПД индукционных печей.
Тигельные печи отличаются конструктивными особенностями плавильных агрегатов, размерами индукторов, и температурным диапазоном.
Структура условного обозначения ИТПЭ — ХХ/ХХХ ТГ Пример- ИТПЭ-0,4/0,35 ТГ1
| И — метод нагрева- индукционный | 0,4 — номинальная емкость тигля, т |
| T — конструктивный признак- тигельная | 0,35 — мощность преобразователя, МВт |
| П — плавильная | Т — тиристорный преобразователь частоты |
| Э -электропечь | Г — гидравлический наклон |
| 1 — один плавильный агрегат |
Структура условного обозначения ИТПЭ — ХХ/ХХХ ТрМ Пример- ИТПЭ-0,03/0,05 ТрМ1
| И — метод нагрева- индукционный | 0,03 — номинальная емкость тигля, т |
| T — конструктивный признак- тигельная | 0,05 — мощность генератора, МВт |
| П — плавильная | Тр — транзисторный генератор |
| Э -электропечь | М — механический наклон |
| 1 — один плавильный агрегат |
| № | Наименование | С одним тиглем | С двумя тиглями |
| 1 | Плавильный агрегат ИТПЭ* | 1 | 2 |
| 2 | Тиристорный преобразователь частоты ТПЧ | 1 | 1 |
| 3 | Батарея конденсаторная ИТПЭ | 1 | 1 |
| 4 | Кабель водоохлаждаемый ИТПЭ | 2 | 4 |
| 5 | Пульт управления и сигнализации ШУС с гидростанцией | 1 | 1 |
| 6 | Шкаф теплообменный ИМ | 1 | 1 |
| 7 | Комплект трубошин ИТПЭ | 1 | 2 |
| 8 | ЗиП к ТПЧ | 1 | 1 |
| 9 | Комплект монтажных принадлежностей | 1 | 1 |
| 10 | Комплект эксплуатационной документации | 1 | 1 |
* возможна комплектация двумя и тремя плавильными агрегатами
В комплект поставки ИТПЭ — ХХ/ХХ ТрМ* входит:| № | Наименование | С одним тиглем | С двумя тиглями |
| 1 | Плавильный агрегат ИТПЭ* | 1 | 2 |
| 2 | Транзисторный генератор ВТГ | 1 | 1 |
| 3 | Кабель водоохлаждаемый ИТПЭ | 2 | 4 |
| 4 | Комплект монтажных принадлежностей | 1 | 1 |
| 5 | Комплект эксплуатационной документации | 1 | 1 |
Технические характеристики
| № | Тип печи | Емкость в тоннах | Мощность питающего преобразователя, кВт | Скорость расплавления и перегрева металла, т/ч | Напряжение питающей сети, В | Расход воды на охлаждение (общий), куб. м/ч | Удельный расход эл. энергии, квт.ч/т | Тип источника питания |
| 1 | ИТПЭ-0,005/0,01 ТрМ* | 0,005 | 10 | 0,01 | 380 | 1,3 | 540 | ВТГ-5-22 |
| 2 | ИТПЭ-0,01/0,02 ТрМ* | 0,01 | 20 | 0,02 | 380 | 1,5 | 540 | ВТГ-20-22 |
| 3 | ИТПЭ-0,03/0,05 ТрМ* | 0,03 | 50 | 0,04 | 380 | 3,5 | 540 | ВТГ-50-2,4/8,0/10,0 |
| 4 | ИТПЭ-0,03/0,1 ТрМ* | 0,03 | 100 | 0,06 | 380 | 3,8 | 540 | ВТГ-100-2,4/4,0 |
| 5 | ИТПЭ-0,06/0,05 ТрМ* | 0,06 | 50 | 0,07 | 380 | 3,3 | 550 | ВТГ-50-6,0 |
| 6 | ИТПЭ-0,06/0,1 ТрМ* | 0,06 | 100 | 0,11 | 380 | 4,5 | 530 | ВТГ-100-2,4 |
| 7 | ИТПЭ-0,1/0,1 ТрМ* | 0,10 | 100 | 0,16 | 380 | 5,0 | 540 | ВТГ-100-8,0 |
| 8 | ИТПЭ-0,1/0,1 ТГ* | 0,10 | 100 | 0,16 | 380 | 6,0 | 540 | ТПЧ-100-2,4 |
| 9 | ИТПЭ-0,16/0,16 ТГ* | 0,16 | 160 | 0,23 | 380 | 8,5 | 550 | ТПЧ-160-2,4 |
| 10 | ИТПЭ-0,16/0,25 ТГ* | 0,16 | 160 | 0,36 | 380 | 8,7 | 530 | ТПЧ-250-2,4 |
| 11 | ИТПЭ-0,25/0,25 ТГ* | 0,25 | 250 | 0,38 | 380 | 8,9 | 550 | ТПЧ-250-1,0 |
| 12 | ИТПЭ-0,25/0,35 ТГ* | 0,25 | 350 | 0,4 | 380 | 9,0 | 530 | ТПЧ-350-1,0 |
| 13 | ИТПЭ-0,4/0,35 ТГ* | 0,40 | 350 | 0,58 | 380 | 9,8 | 540 | ТПЧ-350-1,0 |
| 14 | ИТПЭ-0,4/0,4 ТГ* | 0,40 | 400 | 0,61 | 380 | 9,8 | 530 | ТПЧ-400-1,0 |
| 15 | ИТПЭ-0,4/0,5 ТГ* | 0,40 | 500 | 0,76 | 380 | 10,0 | 520 | ТПЧ-500-1,0 |
| 16 | ИТПЭ-0,5/0,4 ТГ* | 0,50 | 400 | 0,58 | 380 | 10,3 | 550 | ТПЧ-400-1,0 |
| 17 | ИТПЭ-0,5/0,5 ТГ* | 0,50 | 500 | 0,60 | 380 | 10,5 | 530 | ТПЧ-500-1,0 |
| 18 | ИТПЭ-0,65/0,5 ТГ* | 0,65 | 500 | 0,65 | 380 | 11,5 | 550 | ТПЧ-500-1,0 |
| 19 | ИТПЭ-0,8/0,65 ТГ* | 0,8 | 650 | 1,0 | 380 | 18,0 | 560 | ТПЧ-650-1,0 |
| 20 | ИТПЭ-1,0/0,8 ТГ* | 1,00 | 800 | 1,3 | 6000/10000 | 21,2 | 570 | ТПЧ-800-1,0 |
| 21 | ИТПЭ-1,5/1,2 ТГ* | 1,50 | 1200 | 1,3 | 6000/10000 | 24,0 | 570 | ТПЧ-1200-1,0 |
| 22 | ИТПЭ-2,5/1,6 ТГ* | 2,5 | 1600 | 2,3 | 6000/10000 | 27,2 | 570 | ТПЧ-1600-0,5 |
| 23 | ИТПЭ-3,0/1,6 ТГ* | 3,0 | 1600 | 2,8 | 6000/10000 | 32,0 | 590 | ТПЧ-1600-0,5 |
| 24 | ИТПЭ-5,0/3,2 ТГ* | 5,0 | 3200 | 5,2 | 6000/10000 | 41,0 | 590 | ТПЧ-3200-0,25 |
Почему стоит сделать заказ в ООО «Термолит»
Продукция от «Термолит» – это гарантия высокого качества производимого оборудования.
Благодаря современному техническому оснащению, мы сможем выполнить самые сложные заказы, которые удовлетворят разнообразные потребности наших клиентов. У нас вы сможете купитьиндукционную печь самого высокого качества, и при этом по доступной цене.
Наше индукционное оборудование обладает лучшими техническими характеристиками, надежно и эффективно в работе, соответствует международным стандартам качества. Цена соответствует качеству, но при этом остается доступной, так как вы покупаете непосредственно у производителя.
Сроки поставки и ввода оборудования в эксплуатацию всегда минимальны. Независимо от места нахождения заказчика, мы обеспечиваем гарантийное обслуживание.
Купить индукционную печь от ООО «Термолит» – это:
- доступная цена от производителя;
- техническая поддержка в любое время суток;
- выгодное послегарантийное обслуживание.
Мы предложим то, что вам нужно!
29Июнь
0Отгрузка ИТПЭ-0,16/0,16 ТГ2 в г.
Минск, Республика Беларусь.30 мая 2021 года предприятие ООО «Термолит» отгрузило индукционную тигельную плавильную электропечь ИТПЭ-0,16/0,16 ТГ2 в г. Минск, Республика Беларусь. Данная…
Узнать больше29Июнь
0Отгрузка двух индукционных плавильных печей ИТПЭ-0,5/0,4 ТГ1 на предприятие Новой Каховки
В начале июня 2021г. предприятие ООО «Термолит» произвело отгрузку двух современных индукционных тигельных плавильных электропечей нового поколения ИТПЭ-0,5/0,4 ТГ1 на…
Узнать больше
Минск, Республика Беларусь.

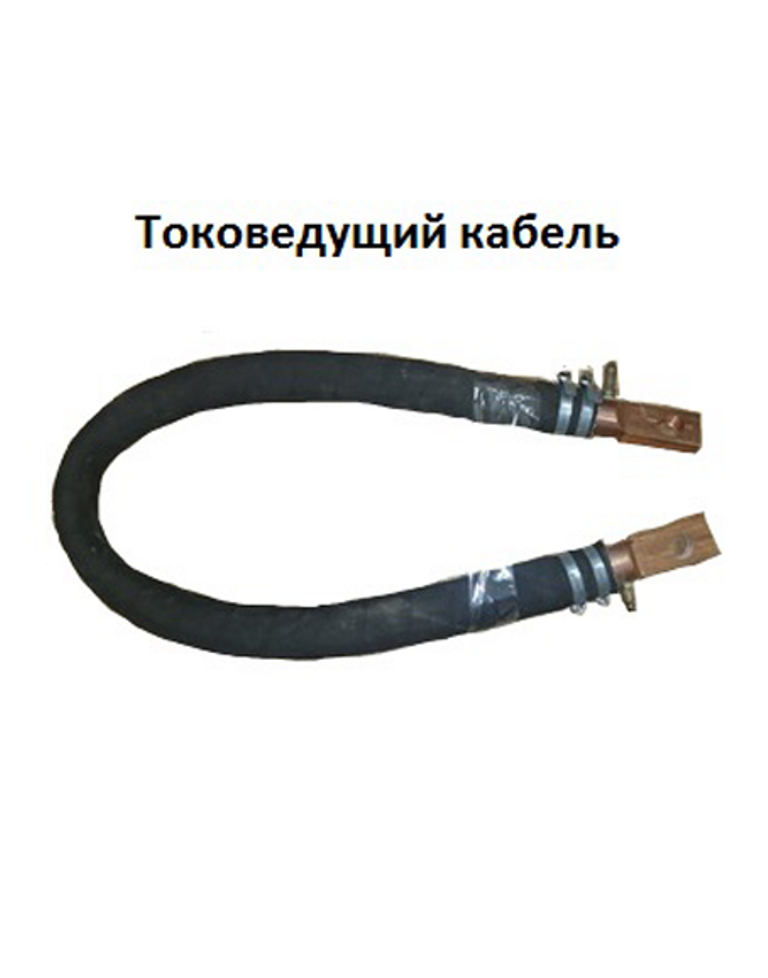

Тоководы
Тоководы
|

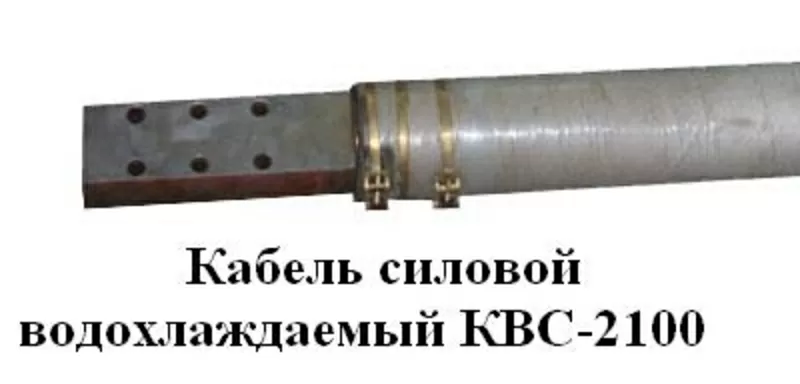

Предлагаем по отличным ценам (от производителя) кабели силовые водоохлаждаемые, предназначенные для гибких участков вторичных токоподводов индукционных сталеплавильных печей, а также для других видов электропечей – дуговых, руднотермических, индукторов различного назначения, установок электрошлакового переплава. |

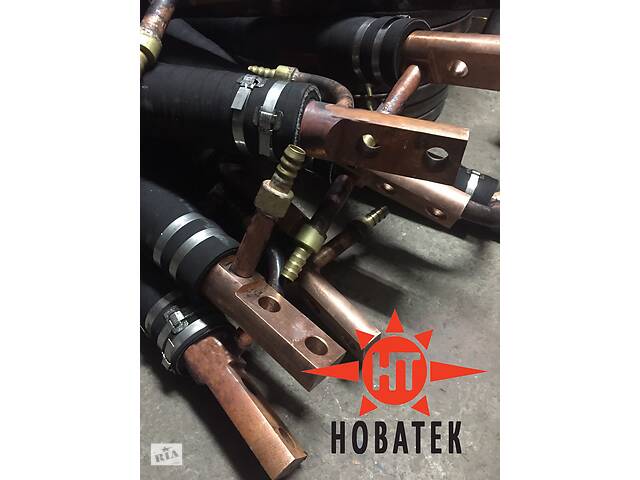

Срок изготовления – от 3 дней! Силовой водоохлаждаемый кабель представляет собой набор гибких медных жил, вставленных в резинотканевый рукав, в котором циркулирует вода, охлаждающая медные жилы.
В активе имеются несколько собственных конструкций тоководов, отлично зарекомендовавших себя за 15 лет их производства и использования.
Также мы производим водоохлаждаемые силовые кабели любой конструкции по чертежам Заказчика, из любых требуемых материалов. Изготавливаем тоководы номинальным сечением от 25 до 600 мм2 и более!
Как правило, для производства тоководов применяются следующие материалы:
— Провод медный неизолированный марки ПМГ, МГ или МГЭ, из медной круглой электротехнической проволоки марки ММ. Допуск на сечение токопроводящей жилы ±5%.
— Пруток прессованный по ГОСТ 1535-91 из меди марки М1;
— Резинотканевые рукава для электрометаллургических производств (ТУ 2553-007-46028995-98) повышенной механической прочности и износостойкости, а так же с повышенными диэлектрическими свойствами и стойкостью к высокой температуре (работающие при температуре окружающего воздуха от минус 10°С до плюс 80°С).
— Сталь нержавеющая маломагнитная (конструктивные элементы наконечников и хомутов).
Расчет тоководов производится исходя из следующих базовых параметров:
— Давление охлаждающей воды 0,3-0,5 МПа
— Температура охлаждающей воды на входе в кабель до +35°С, на выходе до +60°С.
— Рекомендуемая плотность тока в кабеле — не более 10 А/мм2.
Цена силовых кабелей (тоководов) рассчитывается индивидуально для каждого заказа и зависит от типоразмера кабеля, конструкции наконечника, сечения токовода и его длины!
Учитываем все пожелания Заказчика относительно конструкции силовых кабелей, конфигурации и материала наконечников.
1000-6000 MCM Кабель с водяным охлаждением
Промежуточные силовые кабели с водяным охлаждением
Watteredge предлагает промежуточные кабели с водяным охлаждением, используемые в широком спектре отраслей и приложений. Эти кабели спроектированы и собраны для достижения максимальной мощности и надежности для всех сильноточных приложений.
Наша линейка промежуточных кабелей доступна как в стандартной конструкции канатной свивки, так и в эксклюзивной концентрической конструкции. Каждый кабель с водяным охлаждением оптимально спроектирован с учетом конкретных требований конечного применения.
Advanced Power Cable Design Advantage- Пользовательские интерфейсные клеммы для подключения к источнику и нагрузке
- Большой путь потока воды для охлаждения кабеля и подачи охлаждающей воды к вашей нагрузке от выхода кабеля
- Изоляция оболочки кабеля, специально разработанная для защиты от истирания, высоких температур, гибкости или высокого напряжения
- Наименьшее возможное соотношение постоянного и переменного тока — композитный полый медный кабель похож на тонкостенную трубку
Типовые размеры
- 1000-6000 MCM
Все размеры кабелей и клеммы разработаны специально для обеспечения оптимальной производительности в зависимости от области применения.
- Покрытие: голое или серебристое
- Шланги: высокогибкие, абразивные, высоковольтные, склеенные
- Покрытие: стекловолокно или силикон
- Рукава: износ, брызги или термоизоляция
- Самонесущие пружинные стержни
- Шланг, лента на бамперах или формованных бамперах
Доступны специальные наружные покрытия для экстремальных электрических или окружающих условий, например:
- Высокое напряжение и / или высокая частота
- Высокая гибкость
- Высокое напряжение
- Связанное стекловолокно
- Тепловой
- Сопротивление истиранию
- Плавильные и химические печи
- Индукционный нагрев / печи
- Графетизация
- Стекловолокно

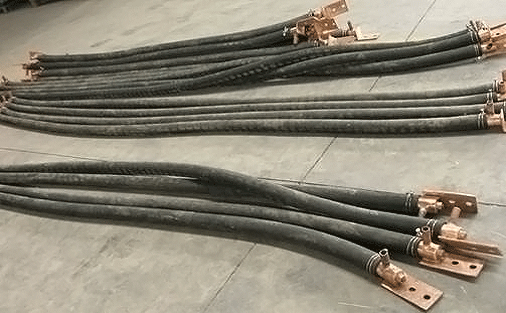

Промежуточные кабели с водяным охлаждением Галерея продукции

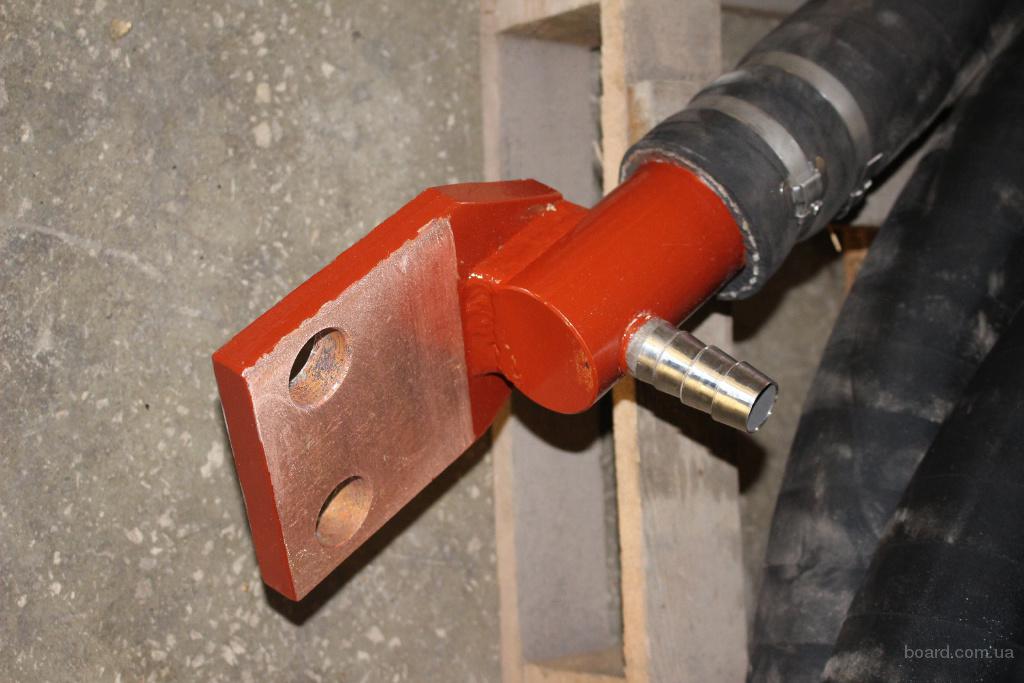

Индукционная печь с водяным охлаждением, медный кабель питания переменного тока
УвеличитьМедный кабель для индукционной печи с водяным охлаждением 1000 MCM
УвеличитьКабель с водяным охлаждением и зажим 2000 MCM
УвеличитьМедный кабель для индукционной печи с водяным охлаждением
Увеличить
Кабели с водяным охлаждением — Принадлежности для контактной сварки
Перемычки с водяным охлаждением (WCJ) оснащены фильтрующими трубками полной длины, чтобы обеспечить свободный поток воды по всему кабелю.
Резкий изгиб или перегиб не уменьшат поток воды. Для заказа кабеля вам необходимо определить:
- Тип конца
- Кабель MCM
- Длина кабеля
Таблица для выбора кабеля правильного калибра находится внизу страницы, а также рекомендации по установке.
Типы концов перемычек с водяным охлаждением:
Крышка шланга HTRF
| Размер MCM | Внешний диаметр | Диаметр клеммы |
|---|---|---|
| 300 | 2 « | 1-7 / 16 « |
| 400-450 | 2-1 / 4 « | 1-11 / 16 « |
| 500 | 2-7 / 16 « | 1-7 / 8 « |
| 650 | 2-9 / 16 « | 1-7 / 8 « |
Шланг HTRF Cover был разработан для устранения основной причины выхода из строя кабеля с водяным охлаждением: износа внешнего покрытия.Часто шланг изнашивается из-за истирания сварочного оборудования или производственных компонентов.
Состав со сверхвысокой абразивной способностью, содержащийся в наших кабельных муфтах, может выдержать 40 к 1 износостойкости других материалов в отношении разрушения из-за истирания. Этот компаунд интегрирован в защитный шланг HTRF, который доступен для всех кабелей без пикапа, а также для перемычек с водяным охлаждением размером до 600 MCM.
Также доступна тонкостенная манжета с высокой стойкостью к истиранию, которую можно установить поверх стандартного кабельного шланга без пинцета.
Кабель постоянного тока / 500 и 650 MCM
Кабели с противоположной полярностью для приложений с высоким постоянным током.
Эти сильно армированные двухжильные кабели с водяным охлаждением в основном используются на станциях точечной сварки для тяжелых условий эксплуатации для соединения алюминиевых панелей. Этот кабель предназначен для работы при сварочных токах, как правило, в диапазоне от 45 000 до 55 000 ампер постоянного тока
.Несколько конструктивных особенностей увеличивают срок службы кабеля и являются эксклюзивными для этих кабелей watteredge:
Stranding приваривается к клемме прессованием, чтобы обеспечить минимально возможное электрическое сопротивление и практически неразрывную связь.
(Патент № 4,640,982) Противоположная полярность для оптимальной эффективности.
Высокопрочные, жаропрочные, армированные тефлоном стопорные кольца по всей длине кабеля. Шланг высокого давления с ударопрочным покрытием.
Как установить кабели с водяным охлаждением
Хорошие рабочие формы для кабелей с водяным охлаждением
Перемычки с водяным охлаждением всегда следует устанавливать с радиусом изгиба от 90 ° до 180 °. В таблице ниже указаны минимальные рекомендуемые радиусы.
Следует отметить, что срок службы перемычки обратно пропорционален рабочей температуре кабеля; чем выше температура, тем короче срок службы. Рекомендуемая рабочая температура составляет 131 ° F (55 ° C) или меньше, а максимальная рабочая температура не должна превышать 158 ° F (70 ° C). Обеспечение достаточного потока воды имеет решающее значение для обеспечения низкой рабочей температуры.
Рекомендуемый минимальный радиус изгиба:
350 MCM — 400 MCM 2 «
500 MCM — 600 MCM 3″
750 MCM — 1000 MCM 4 «
Минимальное расстояние от конца шланга до точки, где должны начинаться радиусы изгиба:
350 MCM — 400 MCM 2.
5 «
500 MCM — 600 MCM 3″
750 MCM — 1000 MCM 3,5 «
Используйте следующий метод, чтобы определить, какой размер кабеля следует использовать для вашего приложения. Сначала вы используете диаграмму коэффициента преобразования, чтобы определить свой «Непрерывный рабочий ток»; Затем вы прочтете кабель правильного размера во второй таблице. Пример разработан ниже.
Шаг 1
Положите одну сторону линейки поперек графика в шести циклах текущей «одноразовой» точки (левая вертикальная шкала диаграммы коэффициентов пересчета).
Шаг 2
Поверните другой конец линейки поперек, чтобы совместить со значением «60 сварок в минуту» на крайней правой вертикальной шкале.
Шаг 3
На пересечении прямой линии с диагональной линией шкалы коэффициента преобразования вы должны увидеть коэффициент преобразования 0,32 на нижней половине этой линии.
Шаг 4
Умножьте требуемый ток (60 000 ампер) на коэффициент преобразования (0,32), чтобы получить «непрерывный рабочий ток» в 19 200 ампер.
Таблица коэффициентов преобразования и рабочего цикла
Шаг 5
Выровняйте линейку по отметке 19 200 усилителей непрерывного действия и найдите пересечение с линией желаемой длины (снизу, нам нужно 60 дюймов).
Шаг 6
Можно безопасно использовать любой кабель, линия которого находится выше этой точки, поскольку нагрузка, которую он будет нести, будет в пределах его теплоемкости. В нашем случае лучше всего подойдет кабель 1000 MCM, который не превосходит проектных спецификаций соединительного кабеля.
Таблица выбора перемычки с водяным охлаждением
Другие характеристики
| MCM | Сопротивление постоянному току (Ом на фут при 70 C) |
|---|---|
| 350 | .0000376 |
| 400 | .0000322 |
| 500 | .0000263 |
| 600 | .0000217 |
| 750 | .0000172 |
| 1000 | .0000130 |
| 1200 | .0000110 |
| 1500 | .0000088 |
| 2000 | .0000066 |
| Рекомендуемый минимум галлонов в минуту |
|---|
| WJ (однопроводный). . . 0,2 галлона в минуту |
| UT (двухжильный).. . . .2-1 / 2 галлона в минуту |
Кабель для термообработки с водяным охлаждением для печи с высокой мощностью
Механизм перемешивания ванны Вихревые токи, индуцируемые в загрузке печи, и магнитная индукция создают электромагнитные силы. Это в основном проходит в радиальном направлении к оси печи и отжимает расплав от стенки печи. Дополнительно создается поток ванны в виде двух вихревых тороидов с противоположным направлением витков.
& amp; миддот; Обращение к сталеплавильным заводам с просьбой о регулярной замене кабелей с водяным охлаждением (в рамках данной гарантии) может избежать огромных повреждений. & amp; middot; Выбор наших кабелей с водяным охлаждением, хорошего качества и с длительным сроком службы, может предотвратить последующие причины. & amp; middot; Мы предлагаем гораздо более длительный гарантийный срок на кабели с водяным охлаждением, чем другие производители / поставщики.
В основном известен как неизолированный медный провод, заземляющие проводники, заземляющие проводники, кабели для заземления, аксессуары для заземления, заземляющий провод, заземляющий кабель, кабели для заземления, заземляющий кабель, желтый / зеленый кабель, заземляющие провода Многожильные медные проводники для кабелей с водяным охлаждением.Медные проводники для заземления неизолированных многожильных медных проводников согласно BS125, BS6360, IS8130, IEC 60228, CEL1024-1, AS1746, VDE0295
Механизм перемешивания ванны Вихревые токи, индуцируемые в загрузке печи, и магнитная индукция создают электромагнитные силы. Это в основном проходит в радиальном направлении к оси печи и отжимает расплав от стенки печи. Дополнительно создается поток ванны в виде двух вихревых тороидов с противоположным направлением витков.
& amp; миддот; Обращение к сталеплавильным заводам с просьбой о регулярной замене кабелей с водяным охлаждением (в рамках данной гарантии) может избежать огромных повреждений.& amp; middot; Выбор наших кабелей с водяным охлаждением, хорошего качества и с длительным сроком службы, может предотвратить последующие причины. & amp; middot; Мы предлагаем гораздо более длительный гарантийный срок на кабели с водяным охлаждением, чем другие производители / поставщики.
В основном известен как неизолированный медный провод, заземляющие проводники, заземляющие проводники, кабели для заземления, аксессуары для заземления, заземляющий провод, заземляющий кабель, кабели для заземления, заземляющий кабель, желтый / зеленый кабель, заземляющие провода Многожильные медные проводники для кабелей с водяным охлаждением.Медные проводники для заземления неизолированных многожильных медных проводников в соответствии с BS125, BS6360, IS8130, IEC 60228, CEL1024-1, AS1746, VDE0295
Продавец несет ответственность за качество строительства, управление и безопасность со стороны строительной бригады. Продавец отправит к покупателю инженеров для обслуживания оборудования, обучения эксплуатации. В конце установки и ввода в эксплуатацию у нормальной эксплуатации есть 30 дней после окончательной приемки оборудования.
& amp; миддот; Обращение к сталеплавильным заводам с просьбой о регулярной замене кабелей с водяным охлаждением (в рамках данной гарантии) может избежать огромных повреждений.& amp; middot; Выбор наших кабелей с водяным охлаждением, хорошего качества и с длительным сроком службы, может предотвратить последующие причины. & amp; middot; Мы предлагаем гораздо более длительный гарантийный срок на кабели с водяным охлаждением, чем другие производители / поставщики.
Кабель с водяным охлаждением | Masfarné
Строительство
Эти кабели образованы медным пружинным сердечником, покрытым медной оплеткой из проволоки диаметром 0,20 и 0,31 мм, что обеспечивает очень низкий радиус изгиба и, следовательно, большую простоту обращения.Тем не менее, главная особенность — отвод тепла, вызванного протекающим при сварке большим током, за счет воды, протекающей внутри кабеля.
Этот кабель снаружи покрыт неопреновой трубкой.
Клеммы, подходящие для каждого случая применения, привариваются к концам кабеля необходимой длины.
Приложение
Основные области применения кабелей с водяным охлаждением: Электрохимия; сварка; индукционные печи; электротермика; питание электромагнитов; и т.п.
Строительные данные
| Референт Код. | Сечение мм² | Сердечник / пружина мм | Вес (г / м) | Размер (мм) |
| FRA-40 | 40 | 4,5 | 400 | 12 |
| FRA-50 | 50 | 500 | 14 | |
| FRA-80 | 80 | 7.5 | 800 | 16 |
| FRA-100 | 100 | 1000 | 19 | |
| FRA-150 | 150 | 1500 | 25 | |
| FRA-200 | 200 | 2000 | 28 | |
| FRA-250 | 250 | 2500 | 33 | |
| FRA-300 | 300 | 3000 | 35 | |
| FRA-400 | 400 | 11 | 4000 | 39 |
| FRA-550 | 550 | 5500 | 42 | |
| FRA-700 | 700 | 7000 | 50 | |
| FRA-850 | 850 | 8500 | 53 |
Кабель FURUKAWA с водяным охлаждением для электропечи
ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ
Подъемный
Зажим Eagle | Слон | Эндо | Ф.T.Industries | Япония зажим | Кэсун | Канетек | КИТО | Katsuyama Kikai
Kondotec | Мики Нетсурен | Осака Джек | Rikiman
Taiyo | TESAC | Toyo Kohki
Handy Tools
Bix | Инструмент Fuji | Fuji Seito | Хикоки | Кавасаки | Makita
Miyakawa | Накатани Кикай | ТОН | Tohnichi
Супер Инструмент | Ютани
Бурение и резка
Фукуи | Нитто Коки | НТК | Okazaki Seiko
SGS | Сумитомо Денко | Unika | Vardex
Лента
DeWAL | Хорико | Камой | Нитто | Нирей | Окамото
Тайхо
Химическая промышленность
Cemedine | Дайто | Изолит | Nippon Grease
Nabakem | Шинецу | Тасето
Измерение
ДеФельско | Элкометр | Хасэгава | Кетт | Line Seiki
Mitutoyo | Павлин | RSK | Ryoden Shonan | Sanko
Shinwa | Шоденша | Таджима | Topcon | Ямайо
Инструменты безопасности
Fujii Denko | Шигемацу | Танизава
Сварочные инструменты
Asahi Weldex | Дайхен | Койке | Ниссан Танака
Прочие инструменты
Alinco | Анест Ивата | ГРАКО | ИКК выстрел | Мацуда Сэйки | Мэйдзи | Огура | Suiden
Toyo Kensetsu Kohki | Труско | Вагнер | Yujin
СТРОИТЕЛЬСТВО
Бетонные работы
Exen | Flex System | Япония Жизнь | Нокс | Микаса Окасан | Тайхейо | Модульный тест
Мостовые работы
Чичибу | INOAC | Кавакин | Meiko Engineering
Накай Шоко | Секисуи | Токийская веревка
Производство работ
Sunouchi
Железнодорожные работы
Жесткая стопорная гайка | Kyoei | Тейкоку | Токо
Строительные леса
Bullman | Рикиман | Кунимото | Куримото | Окабе
Болт высокого натяжения
Dong Ah | КПФ | Стальной болт Nippon | Nippon Fastener
Болт Kobelco | Unytite
Болт и гайка
Asahi Kasei | Тюо Текко | Hilti | Кишу | Мори | Ogawa
Otani | Рамсет | Санко Техно | Судо
ЗАВОД
Услуги
Фурукава | JTEKT | Конан Денки | Murakoshi
Murakoshi Industries | Намита | RIKEN | Шин Нихон Рейки
Шинвон | Toyobo
Электричество
Асахи Багнал | Gentos | Ивасаки | Panasonic | Сакура
Подшипник
NSK | NTN | Масла | TOHO
Труба
JCS | НФК | Тойо Микрофон
Насос
Насос Ebara | Kyowa | Масляный насос Nippon | ULVAC
| Дата | Код HS | Описание | Страна происхождения | Порт разгрузки | Единица | Количество | Стоимость (INR) | за единицу (INR) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Октябрь 21 год 2016 | 85444999 | КАБЕЛЬ KIKLESS CABLE ASSY 400MCM 2.ПЛОСКАЯ ПЛОСКАЯ ОБОРУДОВАНИЕ, 5 М, 19 ММ (ЧАСТЬ СВАРОЧНОЙ МАШИНЫ) | Южная Корея | Bombay Air Cargo | PCS | 4 | 94841 | 23,710 | ||||||||||||||
| Октябрь 10 2016 | 85444999 | КОМПЛЕКТ 8MH-8 КАБЕЛИ ВОДЯНОГО ОХЛАЖДЕНИЯ 8MH P / NO.1034014 (1НО по 870 долл. США за КАЖДЫЙ) | Сингапур | Hyderabad Air Cargo | MTR | 8 | 60,958 7,67 Авг 25 2016 | 85441190 | LRF-4 КАБЕЛЬ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ ВЫСОКИМ ТОКОМ, ОБОРУДОВАННЫЙ НАРУЖНЫМ ШЛАНГОМ ИЗ АБРАЗИВНОСТОЙКОСТИ, ТИП FLOHE-3250 (4 ШТ.) (DTLS AS INV & P.O) | Германия | Колкатское море | MTR | 7 | 1,474,840 | 216,888 | |||||||
| Авг 16 2016 | 85444999 | ТИП КАБЕЛЯ — ЗАЩИТА ИЗОЛЯЦИИ КАБЕЛЯ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ ПВХ, ТИП ПРОВОДНИКА МНОГОПРОВОДНОЙ МЕДНЫЙ ПЕРЕКРЕСТОК 2400 КВ.М | Франция | Нава Шева Море | MTR | Авг 01 2016 | 85441990 | ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ (УЛЬТРАФИОЛЕТОВЫЕ СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ) ДЛЯ ВНУТРЕННЕГО ПОТРЕБЛЕНИЯ | Китай | Delhi Air Cargo | шт. Июл 14 2016 | 85446090 | СИЛОВОЙ КАБЕЛЬ, ВОДЯНОЕ ОХЛАЖДЕНИЕ 6 LG.A66-1039 | США | Даболим | NOS | 2 | 40,365 | 20,183 | |||
| Май 24 2016 | 85444220 | КАБЕЛЬ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ 6615090E-K (ДЛЯ ВНУТРЕННЕГО ПОТРЕБЛЕНИЯ — ДРУГОЙ ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ | Швеция | Колкатское море | MTR | 8 | 372,255 | 44,0 Май 23 2016 | 85446090 | НАБОР 8MH-8 КАБЕЛИ ВОДЯНОГО ОХЛАЖДЕНИЯ 8MH 8M (ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ) P / NO.: 1034014 | Сингапур | Banglore Air Cargo | шт. | 2 | 88,386 | 44,193 | ||||||
| Май 04 2016 | 85441990 | ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ (УЛЬТРАФИОЛЕТОВЫЕ СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ) ДЛЯ ПОТРЕБЛЕНИЯ УПРАВЛЕНИЯ | Китай | Delhi Air Cargo | PCS | 17 | 178,264 | 2 901 Май 04 2016 | 85441990 | ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ (УЛЬТРАФИОЛЕТОВЫЕ СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ) ДЛЯ ВНУТРЕННЕГО ПОТРЕБЛЕНИЯ | Китай | Delhi Air Cargo | шт. Апр 18 2016 | 85444999 | (КАБЕЛЬ) БЕСПОРТНЫЙ КАБЕЛЬ В СБОРЕ 400MCM 2.ПЛОСКАЯ ПЛОСКАЯ ВОДЯНОЙ ОХЛАЖДЕНИЕ, 5 м, 19 мм -S012_000_082_00 | Южная Корея | Bombay Air Cargo | MTR | 3 | 69,421 | 27,768 | |
| Мар 23 2016 | 85444999 | 11004438 КАБЕЛЬ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ FAA 500/4 L = 2,80 м (S / P ДЛЯ ВАКУУМНОЙ ДУГОВОЙ ПЕЧИ ДЛЯ ПЛАВЛЕНИЯ И ЛИТЬЯ ТИПА L 50 SM) (CAPTIVE CON | Германия | Delhi Air Cargo | шт. 80,849 | 80,849 | ||||||||||||||||
| Мар 04 2016 | 85444999 | ВЫСОКОТОЧНЫЙ КАБЕЛЬ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ, ОБОРУДОВАННЫЙ ВЫСОКОАБРАЗИВНО-УСТОЙЧИВЫМ НАРУЖНЫМ ШЛАНГОМ ТИПА 3250 И ОБОРУДОВАННЫМ 9 P | Германия | Нхава Шевское море | 907 901 | 907 901 | Мар 02 2016 | 85441990 | ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ (ДЕТАЛИ ДЛЯ СИСТЕМЫ УЛЬТРАФИОЛЕТОВОГО ОХЛАЖДЕНИЯ ВОДЫ) ДЛЯ УПРАВЛЯЮЩЕГО ПОТРЕБЛЕНИЯ | Китай | Delhi Air Cargo | PCS | 6 | 64,892 | 901 901 Фев 24 2016 | 85446090 | 36701, ВЫСОКОТОЧНЫЕ КАБЕЛИ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ, ОБОРУДОВАННЫЕ НАРУЖНЫМ ШЛАНГОМ С ДОПОЛНИТЕЛЬНЫМ ТЕПЛОЗАЩИТНЫМ СЛОЕМ, ТИП FLOHE 1912 | Германия | Kolkata Sea | 908 2 9014 8484 MTR Фев 04 2016 | 85444299 | КАБЕЛИ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ 105 мм LG2M | Франция | Banglore Air Cargo | PCS | 4 | 156,728 | 39,182 |
| Фев 02 2016 | 85444999 | РАЗЪЕМ КАБЕЛЯ ACS150419-1 (ДЕТАЛИ ДЛЯ ОДНОВИНТОВОГО ЧИЛЛЕРА ВОДЯНОГО ОХЛАЖДЕНИЯ ДЛЯ КАПИТАЛЬНОГО ИСПОЛЬЗОВАНИЯ) | Китай | Delhi Air Cargo | шт. Янв 27 2016 | 85444999 | ВЫСОКОТОКОВЫЕ КАБЕЛИ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ, ТИП КОНЦЕНТРИЧЕСКОГО УПЛОТНЕНИЯ, СЕЧЕНИЕ 5800MM2, L-17200 MM (14 NOS) С ФИКСИРОВАННЫМИ МЕДНЫМИ ТЕРМИНАЛАМИ, | Италия | Nhava14941 9014,941 904 | |||||||||||||
| Декабрь 31 год 2015 | 85444299 | КАБЕЛИ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ | Германия | Ченнайское море | NOS | 2 | 1,260,711 | 630,355 | ||||||||||||||
| Ноя 30 2015 | 85444999 | FF-E1373002 E / КАБЕЛЬ M12x1 / четырехжильный adogh040mss0010h04 (ДЕТАЛИ ДЛЯ ОДНОВИНТОВОГО ЧИЛЛЕРА ВОДЯНОГО ОХЛАЖДЕНИЯ) (ДЛЯ КАПИТИВНОГО ИСПОЛЬЗОВАНИЯ) | Китай | Delhi Air Cargo PC | 9014 |
Кабели / шланги с водяным охлаждением Все модели
CK18, CK300 ВОДЯНОЕ ОХЛАЖДЕНИЕ| СТАНДАРТ | СУПЕР-ГИБКИЙ | |
| Длина | Кабель питания | Кабель питания |
| 12-1 / 2 фута.(3,8 м) | 312PC (40V64) | 312PCSF (40V64SF) |
| 7,6 м (25 футов) | 325ПК (41V29) | 325PCSF (40V64SF) |
| Длина | КАБЕЛИ TRI-FLEX | УЗЕЛ ИЗ 3 ЧАСТЕЙ |
| 12-1 / 2 фута (3,8 м) | 312TF | 312SF |
| 25 футов.(7,6 м) | 325TF | 312SF |
| Длина | Шланг для воды | Шланг для воды |
| 12-1 / 2 фута (3,8 м) | 312WH (40V74) | 312WHSF (40V74SF) |
| 7,6 м (25 футов) | 325WH (41V32) | 325WHSF (41V32SF) |
| Длина | Шланг для аргона | Шланг для аргона |
| 12-1 / 2 фута.(3,8 м) | 312AH (40V75) | 312AHSF (40V75SF) |
| 7,6 м (25 футов) | 325AH (41V30) | 325AHSF (41V30SF) |
| СТАНДАРТ | СУПЕР-ГИБКИЙ | |
| Длина | Кабель питания | Кабель питания |
| 12-1 / 2 фута.(3,8 м) | 212PC (45V03) | 212PCSF (45V03SF)) |
| 7,6 м (25 футов) | 225PC (45V04) | 225PCSF (45V04SF)) |
| Длина | КАБЕЛИ TRI-FLEX | УЗЕЛ ИЗ 3 ЧАСТЕЙ |
| 12-1 / 2 фута (3,8 м) | 212TF | 212SF |
| 25 футов.(7,6 м) | 225TF | 225SF |
| Длина | Шланг для воды | Шланг для воды |
| 12-1 / 2 фута (3,8 м) | 212WH (45V07) | 212WHSF (45V07SF) |
| 7,6 м (25 футов) | 225WH (45V08) | 225WHSF (45V08SF) |
| Длина | Шланг для аргона | Шланг для аргона |
| 12-1 / 2 фута.(3,8 м) | 212AH (45V09) | 212AHSF (45V09SF) |
| 7,6 м (25 футов) | 225AH (45V10) | 225AHSF (45V10SF) |
| СТАНДАРТ | СУПЕР-ГИБКИЙ | |
| Длина | КАБЕЛИ TRI-FLEX | УЗЕЛ ИЗ 3 ЧАСТЕЙ |
| 12-1 / 2 фута.(3,8 м) | 212TF | 212SF |
| 7,6 м (25 футов) | 225TF | 225SF |
| Длина | КАБЕЛЬ ПИТАНИЯ | КАБЕЛЬ ПИТАНИЯ |
| 12-1 / 2 фута (3,8 м) | 212PC | 212PCSF |
| 25 футов (7.6м) | 225PC | 225PCSF |
| Длина | ВОДЯНОЙ ШЛАНГ | ВОДЯНОЙ ШЛАНГ |
| 12-1 / 2 фута (3,8 м) | 212WH | 212WHSF |
| 7,6 м (25 футов) | 225WH | 225WHSF |
| Длина | АРГОНОВЫЙ ШЛАНГ | АРГОНОВЫЙ ШЛАНГ |
| 12-1 / 2 фута.(3,8 м) | 212AH | 212AHSF |
| 7,6 м (25 футов) | 225AH | 225AHSF |
| СТАНДАРТ | СУПЕР-ГИБКИЙ | |
| Длина | КАБЕЛЬ ПИТАНИЯ | КАБЕЛЬ ПИТАНИЯ |
| 12-1 / 2 фута.(3,8 м) | 512 ПК | 512 ПКСФ |
| 7,6 м (25 футов) | 525PC | 525PCSF |
| Длина | ВОДЯНОЙ ШЛАНГ | ВОДЯНОЙ ШЛАНГ |
| 12-1 / 2 фута (3,8 м) | 312AH | 312AHSF |
| 25 футов.(7,6 м) | 325AH | 325AHSF |
| Длина | АРГОНОВЫЙ ШЛАНГ | АРГОНОВЫЙ ШЛАНГ |
| 12-1 / 2 фута (3,8 м) | 312WH | 312WHSF |
| 7,6 м (25 футов) | 325WH | 325WHSF |
