Как выбрать оптический кабель? Конструкция, типы, производители оптического кабеля

Современные технологии сегодня охватывают практически все сферы нашей жизни. Сложно себе представить нашу деятельность без должного технического оснащения и, конечно же, надежной и бесперебойной связи. Всё время растущие требования к системам передачи информации дали мощный стимул для развития волоконно-оптических систем связи и в частности производства оптоволокна.
Содержание

1. Основные типы оптического кабеля;
2. Одномодовый оптический кабель: конструкция и применение;
3. Многомодовый оптический кабель — особенности и характеристики;
4. Назначение оптического кабеля;
5. Производители кабеля оптического кабеля.

Тенденция к развитию технологий ВОЛС появилась ввиду очевидных преимуществ оптоволокна перед медножильным кабелем, а именно благодаря:

• высокой пропускной способности;
• малого коэффициента потери сигнала;
• отсутствия восприимчивости к самым различным электромагнитным помехам, в т. ч. перекрестных помех между жилами;
• приемлемой цены на оптоволокно.

Волоконно-оптический кабель вошёл в нашу жизнь относительно недавно, но за время своего существования зарекомендовал себя с наилучшей стороны. На сегодняшний день активно ведётся строительство ВОЛС по всему миру. Использование оптического кабеля позволяет выходить на новый уровень в области телефонной связи и доступа в Интернет.

На рынке кабельной продукции представлено множество самых различных видов оптического кабеля, поэтому вполне естественно, что у покупателя встает вопрос о том, как выбрать подходящий тип проводника. При выборе волоконно-оптического кабеля необходимо учитывать следующее:

• параметры волоконно-оптической линии в целом и предъявляемые требования непосредственно по характеристикам оптического проводника;
• возможности приёмного оборудования;
• параметры территории или помещения, где планируется производить прокладку кабеля;
• предполагаемые нагрузки на кабель, с учётом всех возможных неблагоприятных воздействий из вне;
• производитель и его рекомендации по эксплуатации проводника;
• цена на оптический кабель и рентабельность применения конкретного типа проводника на том или ином объекте.

В случае грамотного выбора кабеля, построение ВОЛС не вызовет проблем технического характера или дополнительных затрат, а готовая линия связи прослужит долгие годы, выдавая отличные параметры передачи информации.

Основные типы оптического кабеля

На сегодняшний день волоконно-оптический кабель является уже стандартным компонентом современной кабельной инфраструктуры. Оптоволокно признано лучшим проводником для передачи сигнала ввиду высочайших скоростей и максимально возможной устойчивости к электромагнитным и радиочастотным помехам.

По сути, оптоволокно представляет собой тончайшие нити из специального кварцевого стекла, по которым и осуществляется передача световых импульсов – сигналов. Для осуществления передачи данных по стеклянным нитям используется специальное электрическое оборудование – передатчики, преобразовывающие электрические сигналы в фотоны, которые после прохождения своего пути по оптоволокну вновь посредством преобразователей превращаются в электрические сигналы.
Оптический кабель можно разделить две большие группы: одномодовые проводники и многомодовые.

Одномодовый оптический кабель: конструкция и применение

Одномодовый оптический кабель представляет собой наиболее совершенный волоконно-оптический проводник. Конструкция одномода предполагает прохождение только одной определенной волны, что, в свою очередь, обеспечивает отсутствие нежелательных явлений в виде межмодовой дисперсии и снижения качества сигнала на выходе. Как итог, отсутствие явления дисперсии делает одномодовые оптические кабели наиболее производительными.

Режим передачи данных в формате прохождения единовременно только одной волны позволяет передавать сигнал на многокилометровые расстояния, сохраняя первоначальное качество.

Однако, на сегодняшний день электроника для передачи данных посредством подобного кабеля значительно дороже оборудования для многомодовых систем. Соответственно основным недостатком одномодового типа волокна является именно высокая стоимость приёмников-преобразователей.

Используют же данный тип кабеля в сложных телекоммуникационных системах, а для локальных компьютерных сетей более подходящим и рентабельным считается применение многомодового кабеля.

Многомодовый оптический кабель — особенности и характеристики

Исходя из названия проводника, становится очевидным, что многомодовый кабель – это проводник, который способен пропускать одновременно световые сигналы в нескольких режимах. Диаметр сердцевины многомодового волокна значительно превышает диаметр одномода и составляет 100, 62,5 или 50 мкм. Световая волна в многомодовом волокне генерируется уже посредством более дешевого оборудования, что уменьшает конечную стоимость ВОЛС.

Цена на оптический кабель многомодовой конфигурации ниже, а технические характеристики данного типа вполне удовлетворяют большинству кабельных систем.
Непосредственно многомодовый кабель подразделяется по типу волокна на ступенчатое и градиентное.

Характеристики оптоволокна определяет структура сердечника. В ступенчатом волокне плотность распределения слоев волокна имеет ступенчатый характер, что и отображено в его названии. Пропускная способность ступенчатого многомодового волокна напрямую зависит от явления межмодовой дисперсии, характерной для данной модификации проводника.

Чем больше диаметр сердечника кабеля, тем больше вероятность того, что межмодовая дисперсия проявит себя. Соответственно из возможных диаметров сердечника в 100 мкн, 62.5 мкн и 50 мкн, наиболее продуктивным и эффективным для передачи данных является именно сердечник в 50 мкн. Логично предположить, что последний типоразмер сердечника наиболее дорогой в линейке ступенчатых многомодовых кабелей.

Ввиду больших потерь применение оптического кабеля со ступенчатым волокном становится проблематичным с точки зрения получения чистого неискаженного сигнала, соответственно чаще применяются проводники с градиентными сердечниками.

Суть градиентных волокон заключается в грамотном использовании свойств среды, а именно зависимости плотности распределения градиентного волокна от параметров той среды, в которой осуществляется прохождение световой волны. Так, световая волна быстрее распространяется в менее плотных средах. Длинные расстояния компенсируются большей скоростью, что приводит в итоге к сглаживанию сигнала.

Из чего следует минимизация такого нежелательного явления, как межмодовая дисперсия, а соответственно значительное улучшение характеристик передачи сигнала и приближение по качеству к одномодовым модификациям. Цена на оптический кабель с градиентным типом волокна при этом ниже стоимости одномодовых проводников, что является явным преимуществом для большинства потребителей.

Рекомендуем посмотреть полный

каталог оптического кабеля от компании ВИОНЕТ

Выбор того или иного типа волокна зависит от конкретных требований реализуемого проекта по строительству ВОЛС. Однако всегда необходимо учитывать, что передача сигнала на большие расстояния требует сохранения его мощности на протяжении всего пути. На практике создать идеальные условия прохождения световой волны невозможно: достаточно сложно реализовать идеальный источник света с абсолютно точным углом падения, а также создать абсолютно ровное волокно без шероховатостей.

Но, несмотря на все имеющиеся сложности, в производстве оптического кабеля и волокна в частности на сегодняшний день разработчики оптических кабелей ведут постоянную работу над улучшением качества выпускаемой продукции и предлагают потребителям всё более совершенные модификации по приемлемой цене.

Назначение оптического кабеля

Волоконно-оптический кабель используется в современных линиях связи для быстрой и качественной передачи данных на самые различные расстояния. В зависимости от вида линии связи и её местонахождения кабель можно разделить на:

• оптический кабель для внутренней прокладки;
• оптический кабель для внешней прокладки;
• кабель универсального типа.

Ввиду широчайшего распространения оптических технологий в сфере связи и телекоммуникаций ВОЛС можно встретить на самых различных объектах и в самых различных условиях.
Наиболее простым с конструктивной точки зрения проводником является кабель для внутренней прокладки. В зданиях и помещениях кабель, как правило, не подвержен серьёзным нагрузкам, соответственно модификации для внутренней прокладки обладают минимальным защитным покрытием и не имеют брони и гидрофобного заполнения.

Оболочка оптического кабеля выполняется из поливинилхлорида или при наличии повышенных требований по пожаробезопасности  из специальных негорючих малодымных компаундов.

Монтаж оптического кабеля внутри помещений осуществляют в специальных лотках, кабель-каналах, гофрированных трубах или трубной разводке. При этом установка внутри помещений не вызывает каких-либо трудностей и производится в достаточно короткие сроки без применения сложной техники или оборудования.

Вне помещений волоконно-оптический кабель прокладывают под землей или же проводят воздушные линии связи.

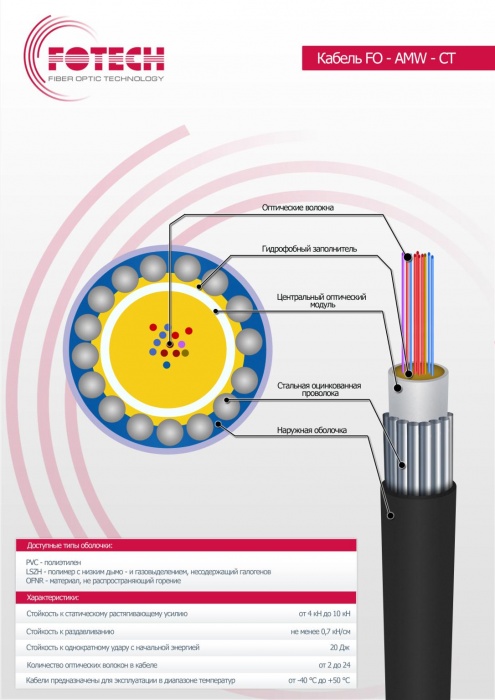

Подвесные оптические кабели изготавливают с учётом непростых условий предполагаемой эксплуатации. Как правило, такие проводники оснащены специальными усиливающими элементами – тросами, посредством которых становится возможным крепление на опорах.

Из наиболее востребованных оптических проводников на российском рынке можно отметить подвесные оптические кабели ДПМ, ДОТ, ДПТ производства завода «Оптен», оптический кабель от «Белтелекабель» марки ОКСНМ, ОКСНЦ, проводники для построения воздушных линий связи от «Интегра Кабель» и кабель производства «ОКС 01» марок ОПД, ДПК и ДПД. К подвесному кабелю предъявляются серьёзные требования по допустимому растягивающему усилию и защите внутренних элементов от различных неблагоприятных атмосферных явлений.

Из явных преимуществ воздушной прокладки ВОЛС стоит отметить отсутствие необходимости проведения сложных земляных работ и привлечения дорогостоящей строительной техники.

Однако подвесной кабель и в целом воздушные линии связи уступают по надежности и защищенности бронированным проводникам. Бронированный оптический кабель – наиболее механически устойчивый вариант исполнения проводника. Наличие брони максимально эффективно защищает проводящее оптическое волокно от механических нагрузок, нашествия грызунов, влаги (в особенности при наличии гидрофобного заполнения).

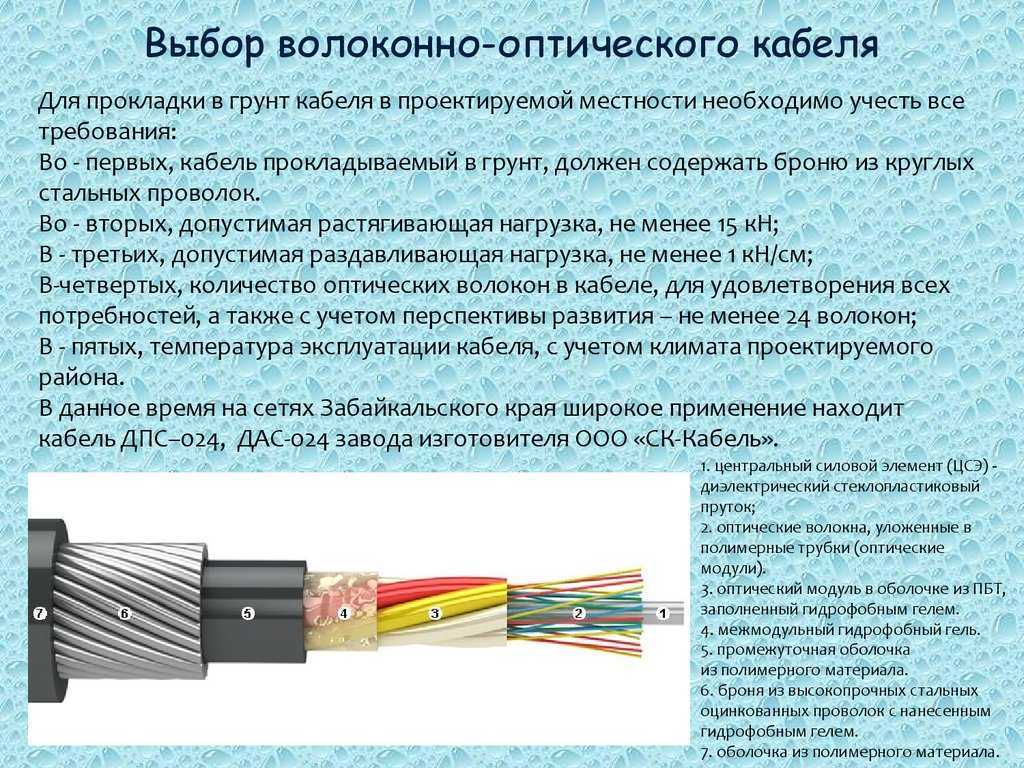

Как правило, бронирующий элемент изготавливают из стальной ленты или проволоки, которые максимально защищают оптоволокно от механических нагрузок и влияния химически агрессивных сред. Среди бронированных проводников можно отметить кабели ДПТ и ДПМ от завода-производителя «ОКС 01», проводники ТОС и ДПС от производителя «ОПТЕН» и бронированные проводники ИКБ-Т и ИКБ-М от «Интегра Кабель».

Среди множества моделей волоконно-оптического кабеля существуют и универсальные проводники. Исходя из названия, очевидно, что подобный кабель можно применять в различных условиях ввиду универсальности конструкции. Как правило, универсальный кабель подходит для прокладки внутри зданий и помещений, для уличного монтажа кабельной линии, а также для прокладки в кабельной канализации при наличии должной защиты в конструкции.

Производители кабеля оптического кабеля

Безусловно, один из основных вопросов, встающих перед покупателем, — это какой производитель выпускает наиболее качественную и приемлемую по цене кабельную продукцию.   На рынке кабельно-проводниковой продукции представлен широчайший ассортимент волоконно-оптического кабеля и сопутствующего оборудования и материалов. На сегодняшний день в

России имеется большой спрос именно на продукцию таких заводов, как Оптен, ОКС-01, Белтелекабель, Интегра Кабель, «Hyperline» и т.п. На производстве этих и других больших заводов налажен выпуск всего спектра кабельной продукции для максимально полного удовлетворения запросов потребителей.

Выбор оптического кабеля

Выберите ваш город

Выбор оптического кабеля

Быстрое и эффективное развитие, которое можно наблюдать по отношению к информационным технологиям, вынудило всех производителей в различных направлениях существенно пересмотреть методы и способы ведения своей деятельности. Этот момент коснулся абсолютно всех сфер науки и деятельности человека. За счет этого стали появляться различные методы и технологии, которые способны удовлетворить спрос каждого потребителя. Отдельного внимания заслуживает такой важный и значимый вопрос, как передача данных. На данный момент в данном направлении очень востребован оптический кабель. За счет его характеристик и особенностей можно получить очень высокую скорость передачи данных. В передаче данных отдельного внимания заслуживает такой вопрос, как оптоволоконная технология. В основе данной технологии лежит оптоволокно. В данной статье будут рассмотрены ключевые особенности и моменты, за счет которых многие делают свой выбор в пользу оптоволокна.

Особенности оптоволокна

Если сегодня заходит вопрос о передаче данных, то может быть рассмотрен не только вариант с оптоволокном, но и электрическим кабелем. Безусловно, чаще всего многие пользователи делают свой выбор в пользу первого варианта. Именно он обладает отличными техническими и экономическими показателями. Он способен помочь в быстром и эффективном решении любой задачи. Ниже представлены основные достоинства оптического кабеля:

Длительный срок службы. При соблюдении условий эксплуатации, оптоволоконный кабель прослужит не менее 25 лет.

Безопасность эксплуатации. Т.к. информация по оптоволокну передаётся с помощью светового луча и электрический потенциал на жилах кабеля отсутствует, это позволяет использовать данную технологию на взрывоопасных и пожароопасных производствах, исключая риск искрения проводов.

Защита от электромагнитных помех. Оптоволокно обеспечивает высокий уровень электромагнитной совместимости, электрические и магнитные поля не воздействуют на информацию, передаваемую по оптоволоконным линиям.

Защита от несанкционированного доступа. Оптоволоконные линии не излучают сигнал во внешнюю среду, поэтому передаваемую информацию невозможно перехватить, не нарушая целостность кабеля. А в случае повреждения оптоволоконного кабеля, об этом сразу станет известно пользователю, т.к. это контролируется системой. Таким образом, злоумышленникам крайне сложно получить доступ к данным.

Высокая пропускная способность. От 10 Гбит/с и выше.

Большое расстояние передачи данных. От 550 м до 40 км.

Габариты. В сравнении с медным кабелем, оптоволокно обладает более низкими масса-габаритными показателями, при одинаковых параметрах передачи сигнала.

Стоимость. Использование оптического кабеля позволяет сэкономить в среднесрочной перспективе за счёт более низкой стоимости технического обслуживания и испльзования меньшего количества оборудования.

Как выбрать оптический кабель

Выбор оптического кабеля представляет из себя весьма нетривиальную задачу. Ответом на вопрос: «Какой оптический кабель выбрать?» является понимание того, зачем нужен оптический кабель.

По назначению можно выделить следующие группы оптических кабелей:

• • Магистральные. Применяются если требуется передача на большие расстояния и большое количество каналов.
• • Зоновые. Применяются для организации связи и передачи данных на расстояния до 250 км.
• • Городские. Рассчитаны на расстояния до 10 км и большое количество каналов.
• • Подводные. Используются для организации связи через водные преграды. Должен иметь влагостойкое покрытие и большую механическую прочность на разрыв.
• • Объектовые. Применятся для создания сети в пределах организации, предприятия, учреждения.
• • Монтажные. Применяются при сборке аппаратуры, когда требуется внутриблочный монтаж.

По месту прокладки оптоволоконный кабель подразделяется следующим образом:

• • Для внутренней прокладки. Применяется в домашних, офисных сетях, прокладываемых внутри здания.
• • Для внешней прокладки. Для связи между зданиями в пределах населённого пункта. Имеют усиленный бронепокров для обеспечения защиты от механических воздействий окружающей среды.
• • Кабели специального назначения. Применяются в экстремальных условиях. Защитная оболочка рассчитана на применение кабеля в особо неблагоприятных условиях.

Так же оптические кабели различаются по размеру и конструкции светопередающей части волокна:

• • Одномодовое волокно. Имеет сравнительно небольшой размер светопередающей части и высокую дальность передачи сигнала, до 40 км. Используется в телефонии и других сетях общего назначения.
• • Многомодовое волокно. Имеет относительно большой диаметр светопередающей части и способен передавать сигнал с разной длиной волны. Обладает невысокой дальностью передачи сигналов, до 1 км. Используется в компьютерных сетях.

По способу прокладки кабели ОВ разделяются:

• • для укладки под водой;
• • для подвеса на опорах;
• • для укладки в грунт;
• • для кабельной канализации;
• • для укладки в трубы.

Выбор осуществляется с учетом требуемых параметров и планируемой сферы эксплуатации. Также принимаются во внимание прогнозируемые требования по объёму и скорости передачи данных – потребуется ли оптический кабель на 16 волокон или 96.

Таким образом, после осознания спектра задач, который должна будет решить оптоволоконная линия, выбор оптического кабеля может быть проведён наиболее рационально.

Запрос цены
«», м.

Оформить заявку

Выберите свой город из списка

Как правильно выбрать оптоволоконный кабель

Перебирание кабелей и вариантов подключения может оказаться утомительным занятием. Достаточно сложно работать с категориями и уровнями медных сетевых кабелей, где большинство кабелей заканчиваются одним и тем же разъемом. Что происходит, когда вы начинаете смотреть на оптоволоконные кабели? Вот где действительно можно запутаться! Именно в этом и призвана помочь эта статья — как выбрать правильный тип оптоволоконного кабеля.

Начнем с того, что оптоволоконные кабели могут использоваться в самых разных приложениях, от небольших офисных локальных сетей до центров обработки данных и межконтинентальных каналов связи. Линии передачи данных, которые соединяют Северную Америку и Европу, например, состоят из оптоволоконных кабелей, протянутых под океаном. Наше обсуждение в этой статье будет сосредоточено в первую очередь на типах кабелей, используемых в небольших сетях ближе к дому, и, в частности, на кабелях с предварительной заделкой, которые могут быть легко доступны для установки, называемых «патч-кордами», «предварительно подключенными кабелями». -terms» или другие подобные никнеймы.

Многомодовый и одномодовый

Первое, что нужно определить при выборе оптоволоконных кабелей, — это «режим» волокна, который вам нужен. Мода оптоволоконного кабеля описывает, как световые лучи проходят внутри самих волоконно-оптических кабелей. Это важно, потому что два режима несовместимы друг с другом — вы не можете заменить один другим.

В одномодовых патч-кордах действительно нет большого разнообразия, но есть многомодовые. Существуют разновидности, описанные как OM1, OM2 и OM3. По сути, эти разновидности имеют разные возможности в отношении скорости, пропускной способности и расстояния, и правильный тип для использования будет зависеть в основном от оборудования, которое используется с ними, и любого другого волокна, к которому будут подключаться патч-корды. Взгляните на таблицу ниже для более подробной информации о разновидностях ОМ.

Оболочки

Волокно Pre-term можно использовать в различных условиях установки, поэтому могут потребоваться другие материалы оболочки. Стандартный тип оболочки называется OFNR, что расшифровывается как «непроводящий стояк для оптического волокна». Это многословный способ сказать, что в нем нет металла, поэтому он не будет проводить блуждающий электрический ток, и его можно установить в стояке (например, при переходе с одного этажа на другой). Коммутационные шнуры также доступны с кожухами OFNP или пленума, которые подходят для использования в пленумных средах, таких как подвесные потолки или фальшполы. Многие центры обработки данных и серверные комнаты предъявляют требования к кабелям с классом герметичности, и последнее слово в вопросе о том, какой тип оболочки требуется, всегда остается за местными нормами пожарной безопасности. Последним вариантом для типа оболочки является LSZH, что означает «Low Smoke Zero Halogen», который представляет собой оболочку, изготовленную из специальных составов, которые выделяют очень мало дыма и не содержат токсичных галогенных соединений при горении. Опять же, прежде чем выбирать кожух, проконсультируйтесь с местным органом по противопожарным нормам, чтобы убедиться в требованиях к установке.

Симплекс и дуплекс

Симплекс и дуплекс — это всего лишь разница между одним волокном и двумя; между одним разъемом на каждом конце кабеля или двумя разъемами на каждом конце. Вот и все. Дуплексные патч-корды являются наиболее распространенным типом, потому что принцип работы большинства волоконных электронных устройств заключается в том, что для связи им требуется два волокна. Один используется для передачи сигналов данных, а другой их принимает. Однако в некоторых случаях требуется только одно волокно, поэтому для определенных приложений могут потребоваться симплексные патч-корды. Если вы не уверены, вы всегда можете перестраховаться, заказав дуплексные патч-корды и используя только одно из двух волокон.

Разъемы

Помните, что мы говорили в начале о медных кабелях? Независимо от того, с каким уровнем витой пары вы имели дело (Cat 5, 5e и т. д.), вы всегда знали, что будете иметь дело с 8-контактным модульным штекером RJ-45 на конце кабеля. Что ж, с оптоволоконными патч-кордами у вас есть несколько доступных вариантов, когда дело доходит до разъемов. Давайте взглянем на распространенные типы разъемов: LC — это небольшой квадратный разъем, который удерживается на месте с помощью механизма push/pull. В настоящее время это самый популярный тип разъема.

• SC — Этот разъем квадратный, как LC, но примерно в два раза больше. Он также удерживается на месте с помощью механизма сопряжения push/pull.
• ST — это круглый разъем, в котором используется механизм байонетного типа, который необходимо повернуть на место. Он примерно такого же размера, как разъем SC. Когда-то это был самый популярный тип разъема, но он быстро теряет позиции.
• MTRJ — разъем MTRJ очень похож на модульную вилку в стиле RJ, даже получив часть своего названия из-за сходства.

Это наиболее распространенные варианты, которые вы найдете при выборе патч-кордов. Если вы сможете определить, какие из этих характеристик вам нужны, весьма вероятно, что вы сделаете правильный выбор при покупке оптоволоконных соединительных кабелей.

Этот технический документ предназначен только для информационных целей и может быть изменен без предварительного уведомления. C2G не дает никаких явных или подразумеваемых гарантий относительно точности, полноты или достоверности информации, содержащейся в этом документе.

6 Советы по выбору правильного оптического кабеля

Подключение абонентов к высокоскоростным сетям осуществляется сетевыми инженерами с использованием различных решений FTTP. Кабели FTTP необходимы для соединения различных оптических точек, например. для подключения OTO к блоку ISP. Выбор подходящего оптоволоконного кабеля — непростая задача: в зависимости от типа кабеля, его структуры и типа разъемов выбор оптического кабеля может осуществляться среди различных типов.

Выбор оптической перемычки включает несколько этапов:



Этап 1 – Выбор типа оптоволокна



Режим соответствует режиму передачи оптического света: он может быть одномодовым или многомодовым.

Многомодовый кабель позволяет передавать несколько световых режимов для передачи различных данных. Структура OM1 имеет оптическую сердцевину размером 62,5 микрона, а структуры OM2, OM3 и OM4 имеют оптическую сердцевину размером 50 микрон.

Оптические шнуры OM1 и OM2 обычно используются для сетей Ethernet на короткие расстояния: это волоконно-оптические кабели предыдущих поколений, окрашенные в оранжевый цвет. Сегодня чаще используются OM3 и OM4, которые поддерживают более высокие скорости передачи данных на большие расстояния. Они бирюзовые и пурпурные соответственно.

Одномодовый кабель с 9-микронным оптическим сердечником обеспечивает гораздо более высокие характеристики, чем многомодовые волокна. Эти кабели желтого цвета в основном используются для телекоммуникационных приложений, таких как развертывание высокоскоростных сетей на больших территориях.



Шаг 2. Выбор типа кабеля

Многомодовый или одномодовый оптический кабель выпускается в симплексной или дуплексной версии в зависимости от предполагаемого использования. Симплексная версия состоит из одного оптоволоконного сердечника, тогда как дуплексная версия состоит из двух. Поскольку симплексное волокно основано на одном оптоволокне, оно позволяет передавать данные в одном направлении на высоких скоростях. С другой стороны, дуплексное волокно обеспечивает двунаправленную передачу данных и идеально подходит для телекоммуникационных приложений.



Шаг 3 – Выбор конструкции кабеля

Волоконно-оптические конструкции бывают двух видов: плотная буферная и свободная трубка. В случае плотной буферной структуры все волокна покрыты пластиковым слоем, увеличивающим внешний диаметр с 250 до 900 микрон. В случае незакрепленной трубчатой ​​конструкции волокна заключены в трубку в упаковках от 4 до 24 штук.

Для волоконно-оптических структур с плотным буфером оптические соединители легче собирать. Действительно, они должны монтироваться непосредственно на волокно, тогда как в случае свободной трубчатой ​​структуры необходимы пигтейлы, поэтому для соединения требуются различные инструменты, такие как лотки для сращивания и сварочный аппарат для сварки оптоволокна.



Волоконно-оптический кабель 250 мкм со свободной трубкой	Волоконно-оптический кабель 900 мкм с плотным буфером
Высокая плотность Низкая усадка и высокая прочность на растяжение Стойкость к механическим воздействиям Влагостойкий Стойкий к ультрафиолетовому излучению Устойчивость к экстремальным температурам Полимер, замедляющий горение LSZH Повышает производительность системы	Высокая гибкость Высокая прочность на растяжение Хорошие механические и тепловые характеристики Водонепроницаемый Стойкий к ультрафиолетовому излучению Повышенная износостойкость Сопротивление стекловолокну



Шаг 4. Выберите диаметр кабеля



Шаг 5. Выберите разъемы

Оптический шнур оснащен оптическими разъемами на каждом конце, что позволяет выравнивать и соединять оптические волокна и обеспечивать хорошую передачу света. Существует множество различных типов разъемов, но лишь немногие из них используются ежедневно. Они могут быть одномодовыми или многомодовыми, в зависимости от передающей среды. Среди наиболее часто используемых разъемов можно найти версии SC, LC, FC и ST.

Разъем SC с наконечником 2,5 мм является двухтактным. Будучи недорогим и простым в использовании решением, этот соединитель очень популярен.

Соединитель LC обладает теми же свойствами, что и SC, но имеет вдвое меньший диаметр наконечника, что упрощает его использование в труднодоступных местах.

Разъем FC в основном используется с одномодовыми оптическими перемычками. Он оснащен наконечником диаметром 2,5 мм и керамическим наконечником высокого давления.
