Кабель нефтепогружной: Применение и конструкция нефтепогружных кабелей | Полезные статьи

Содержание

Монтаж нефтепогружного кабеля и его типы Новакабель

Данная статья расскажет вам как правильно производить монтаж высокочастотных кабеля. Вы узнайте про его назначение, характеристики и правила применения. А также полезные советы, которые помогут вам в процессе монтажа, чтобы не допустить ошибку.

Нефтепогружной кабель, что это такое?

Данный вид кабеля, считается одним из самых трудно-сделанных устройств, придуманный человеком. В основном кабель служит для основным источником подачи электричества на погрузочную технику или прибор. Он используется для приводов двигателей и погружных насосов. Однако стоит учесть, что эксплуатация этого кабеля, может навредить при процессе монтажа, так как подразумевает работу не только с электричеством, но и со многими химическими веществами. Стоит сказать и по их эксплуатацию. Зачастую их стоить оснащать специальной насадкой высокой плотности, сделанный из качественной резиновой смеси или из металлической обертки.

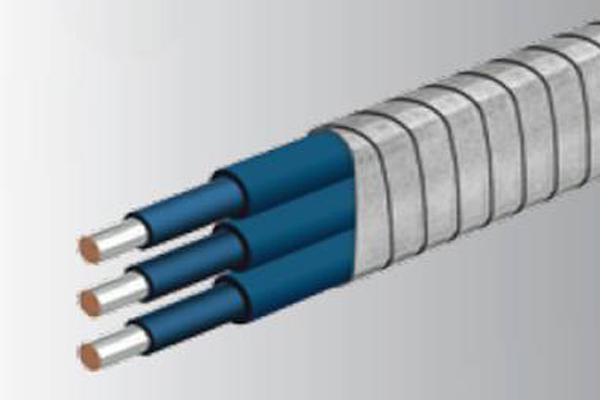

Кабель КПБП-90

Кабель КПБП-90 относится к группе плоских погружных изделий. Он изготавливается в климатическом исполнении типа УХЛ. Это говорит о том, что его разрешено использовать в районах с суровыми погодными условиями.

Заказать

Назначение:

Как уже было сказано ранее, такие кабеля служат целым отдельным оборудованием для подачи огромного количества энергии в сеть. Так к кабелю обеспечивает энергией все оборудование, которое находится в ходе эксплуатации.Из всех остальных кабель имеет по-настоящему огромные размеры.

Важно отметить, что он также имеет уникальное покрытие, которое обеспечивают ему хорошую защиту, из-за чего кабель сложно сломать или как-то вывести из строя. Применяется в больших промышленных целях с работой химически опасных веществ таких как: нефть, природный газ и разных смесей воды, начиная обычной, заканчивая химической смесью.

Применение:

Говоря о применении, то данный кабель применяется, только на предприятиях промышленного типа и на некоторых фабриках, где работа идет преимущественно с нефтью. Так весь процесс монтажа делает его одним из самых сложных в стену или пол. Обычно помимо размера, повод имеет также очень крепкую металлическую оболочку, что дает его пользователям повод не беспокоиться о состоянии кабеля.

Говоря про его цену, то здесь стоит учитывать, что сам кабель очень дорогой и не пользуется особой популярность среди других, что и делает его одним и самых дорогих кабелей для эксплуатации. Также кабель может использоваться как отдельное оборудование или дополнительное в зависимости от его назначения.

Кабель КПтБП-230

Кабель КПтБП-230 предназначены для подачи электрической энергии к погружным электродвигателям установок добычи нефти, водоподъема и перекачки жидкостей из шурфов, резервуаров и водоемов, рассчитаны на номинальное переменное напряжение 3,3 кВ и 4,0 кВ частотой до 70 Гц.

Заказать

Характеристики:

Сам кабель, как и другие имеет такие же стандартные параметры, как и у обычных кабелей. Стоит учитывать, что основной его характеристикой служит общую скорость выведение смесей на выход. Для этого пользователю нужно обладать определенными знания, что произвести монтаж кабеля в систему. Главное смотреть на основную выдачу, сколько выдает кабель продукта и сколько при этом потребляет электричества.

Важно соблюсти этот баланс, иначе в противном случае работа прибор может быть нарушена, что приведет к его поломке. Поступление электричества, также важно мониторить, так как оно измеряется в ваттах. Еще одним очень важным параметром, служит его основе потребления помимо электричества, также и остатков непереработанной продукции.

Виды кабелей:

Говоря о видах этих кабелей, то их можно разделить на то из какого материала, сделан один или другой провод. Так выделяют три вида: металлический, алюминиевый, смесь металлов. Алюминиевый кабель.является самым дешевым и имеет неплохую защиту от внешней среды, однако сильно изнашивается, что приводит к его быстрой поломке и немедленной замене.

Металлический является одним из самых популярных металлов которыми закупаются пользователи. Это прекрасное соотношение цены и качества, прочная конструкция, и абсолютно универсальность. Если говорить о смешанном типе, то он является самым дорогим, среди всех остальных так как в его основу зачастую можно встретить примесь титана другого более крепкого металла.

Кабель КПпБП-110

Кабель КПпБП-110 предназначены для подачи электроэнергии к погружным электродвигателям установок добычи нефти, водоподъема и перекачки жидкостей из шурфов, резервуаров и водоемов.

Заказать

Монтаж Нефтепогружного кабеля:

Для того чтобы произвести монтаж, вам потребуется все необходимые инструменты и конечно пара крепких мужских рук. Также вам потребуется специальная защита, потому что работа будет сопряжена с химическим веществами.Для начала нужно рассчитать весь размер конструкции, просверлить точки опоры при помощи дрелью и правильно произвести все расчеты на бумаге.

Также стоит заручиться поддержкой своего близкого, так как вес всего провода, будет очень большим от 15 до 20 килограмм. После окончания работ нужно тщательно прополоскать все снаряжение и дать кабелю разогреться, промонториев его работу. Нужно также иметь понимание того, что работа связана не только с электричеством, но и со всей конструкции кабеля, что делает его монтаж одним из сложных.

Надеюсь, что эта статья вам помогла вам при монтаже акустического кабеля и вы спокойно справитесь с этой задачей.

Нефтепогружной кабель КПсПБК-130 | Расшифровка, технические характеристики, описание

Доступные маркоразмеры

Наличие

ВсеНа складе

Поле не заполнено

Ко-во жил

Поле не заполнено

Сечение жил

Сбросить фильтр

Расшифровка размера
по названию

АРкВнг(A) 2х120

2 жилы

120 мм сечение

/16-10

№Сечение
Цена без НДС		Наличие
1Кабель КПсПБК-130 3х6 уточните у менеджера * на удаленном складе
2Кабель КПсПБК-130 3х50 уточните у менеджера * на удаленном складе
3Кабель КПсПБК-130 3х35 уточните у менеджера * на удаленном складе
4Кабель КПсПБК-130 3х25 уточните у менеджера * на удаленном складе
5Кабель КПсПБК-130 3х21,15 уточните у менеджера * на удаленном складе
6Кабель КПсПБК-130 3х16 уточните у менеджера * на удаленном складе
7Кабель КПсПБК-130 Зх13,3 уточните у менеджера * на удаленном складе
8Кабель КПсПБК-130 3х10 уточните у менеджера * на удаленном складе
9Кабель КПсПБК-130 3х8 уточните у менеджера * на удаленном складе

Кабели предназначены для подачи электрической энергии к электродвигателям установок добычи нефти, на номинальное переменное напряжение 3,3 кВ и 4 кВ частотой 50 Гц, для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ 1 и 5)

Расшифровка кабеля КПсПБК-130:

К — Кабель нефтепогружной
Пс — Изоляция из радиационно модифицированной композиции
П — Изоляция из полиэтилена
Б — Броня из стальных оцинкованных лент
К — Круглый
130 — Допустимая температура нагрева

Элементы конструкции кабеля КПсПБК-130:

Токопроводящая жила — медная одно или многопроволочная 1или2 класса, многопроволочные жилы должны иметь продольную герметизацию
Изоляция 1 — из радиационно модифицированной композиции.
Скрутка — изолированные жилы скручены между собой
Изоляция 2 — из полиэтилена.
Обмотка — из нетканого материала
Броня — из стальных оцинкованных лент

Технические характеристики кабеля КПсПБК-130:

Кабели предназначены для эксплуатации в скважинной жидкости, содержащей нефть, а также воду и газ со следующими показателями:
— содержание воды — до 100 %
— водородный показатель попутной воды — РН 6,0-8,5
— концентрация сероводорода не более —0,01 г/л
— гидростатическое давление не более— 25 МПа
— газовый фактор не более — 500м&sup3/м&sup3
Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуре +20°С— не более 1х10&sup-5 А
Электрическое сопротивление изоляции, пересчитанное на длину 1 км и температуре +20°С, составляет не менее — 2500 МОм
Раздавливающее усилие кабелей не менее:
– для кабелей с жилами сечением 8 мм&sup2 — 98 кН (10 тс)
– для кабелей с жилами остальных сечений — 158 Кн (16 тс)
Кабели стойки к воздействию смены температур при неподвижной прокладке — от – 60°С до +130°С
Относительная влажность воздуха при температуре +35°С — 98%
Радиус изгиба кабелей при спускоподъемных и перемоточных операциях не менее — 380 мм
Изолированные жилы кабеля продольно герметичны при перепаде давления жидкости 0,02МПа на 1 м длины.
Кабели стойки к изгибам при навивании на цилиндр диаметром, равным 15-кратному мак. диаметру кабеля.
При прохождении участков колонны труб скважины кривизной более 1,50 на 10 м и мест перехода колонны на меньший диаметр труб скорости спуска и подъема не должны быть более 0,1 м/с.
При креплении кабеля к насосно-компрессорным трубам и свинчивании труб не допускаются закручивание кабеля вокруг труб, а также перекручивание плоского кабеля относительно собственной оси.
Срок эксплуатации — не менее 5 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
Кроме стандартного ряда, возможны значения сечений, выбираемых из ряда ASTM.

Уточнить цены на нефтепогружной кабель КПсПБК-130, изучить технические характеристики, описание и сферы применения, рассчитать стоимость доставки в свой регион и заказать нужные маркоразмеры вы можете, выбрав необходимую марку в каталоге.

Наличие на складе: нефтепогружной кабель КПсПБК-130

Для уточнения наличия позвоните или оставьте заявку на сайте:

Цена за метр: нефтепогружной кабель КПсПБК-130

Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.

Купить нефтепогружной кабель КПсПБК-130 оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.

Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.

Способы оплаты: Условия и порядок оплаты индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе Оплата.

Способы доставки: Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе Доставка. Уточнить о вариантах доставки в ваш регион вы можете по бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.

Как сделать заказ

Вы делаете заказ

Мы обрабатываем заявку

Вы оплачиваете

Мы доставляем кабель

Добавить в корзину кабель КПсПБК-130

Заказ может быть оформлен от 1 метра

Маркоразмер

Нефтепогружной кабель КПсПБК-130 3х6Нефтепогружной кабель КПсПБК-130 3х50Нефтепогружной кабель КПсПБК-130 3х35Нефтепогружной кабель КПсПБК-130 3х25Нефтепогружной кабель КПсПБК-130 3х21,15Нефтепогружной кабель КПсПБК-130 3х16Нефтепогружной кабель КПсПБК-130 Зх13,3Нефтепогружной кабель КПсПБК-130 3х10Нефтепогружной кабель КПсПБК-130 3х8

Что думают о нас клиенты

«В ходе совместной работы организация проявила себя как высокопрофессиональная организация, с наличием высококвалифицированных специалистов, оперативно и качественно решающая поставленные задачи»

Директор ООО «Рускаб» Власов В. Н.

«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим отметить грамотную логистику компании, большой ассортимент продукции, а также профессиональные консультации менеджеров.»

Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н.М.

«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору продукции, принимая во внимание пожелания и требования заказчика»

Директор ООО «Промтекс» Бакиев Р. Ш.

Кабель для погружного насоса | Радужный провод THW

  • Service Wire Company>
  • Продукты>
  • Радужная проволока — THW

Описание

Странный медный проводник, изолированные с цветом PVC (тип THW) и связанные с помощью цвета PVC (тип THW) и связанные с помощью цветовых PVC (тип Thw) и связанные с помощью цвета PVC (тип Thw) и связанные с помощью цвета. заземление зеленого цвета, плоское и параллельное, без общей оболочки.

Применение

Подходит для использования в обсадной колонне скважины для питания насоса и там, где требуется гибкость при установке и эксплуатации.



Стандарты

UL 83 и UL1581
Номинальная температура при 75°C влажная/сухая
Устойчивость к солнечному свету, бензину и маслам
Цветовой код: черный, красный, желтый, зеленый Запросить предложениеЗагрузить спецификацию

ПОСМОТРЕТЬ ТАБЛИЦУ ДАННЫХ ПРОДУКТА

Part Number



Conductor Size
Power
(AWG)

Conductor Size
Ground
(AWG)

Dimensions

Изоляция
(дюймы)

Размеры Н. Д.
(дюйм)

Standard

Packaging
(500′)

Standard

Packaging
(1,000′)

Ampacity

NEC§



Weight
(lb. /1000′)

ПРБ12/2ГГ

12/2 (7 стр)

12 (7 str)

0.045

0.18 x 0.55

X

X

20

  97

PRB10/2GG

10/2 (7 str)

10 (7 str)

0. 045

0.21 x 0.61

X

X

30

139

PRB8/2GG

8/2 (7 str)

10 (7 str)

0.060

0.27 x 0.79

Х

Х

50

10191 20132



PRB12/3GG

12/3 (7 str)

12 (7 str)

0. 045

0,18 x 0,73

X

X

20

130

PRB10/3GG

10/3 (7 str)

10 (7 str)

0,045

0,21 x 0,82

X

X

30

185

PRB8/3GG

8/3 (7 str)

10 (7 стр)

0,060

0,27 x 1,05

X

X

50

285

PRB6/3GG

6/3 (19 str)

8 (7 стр)

0,060

0. 30 x 1.21

X

X

65

415

NOTE: The data shown is approximate and subject к стандартным отраслевым допускам. §Согласно таблице NEC 310.15 (B)(16).
