КУПВ, КУПВ-П, КУПВ-Пм - КАБЕЛИ УПРАВЛЕНИЯ

КУПВ, КУПВ-П, КУПВ-Пм
Кабели управления, с полиэтиленовой изоляцией в оболочке из ПВХ пластиката

Назначение

Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В.

Кабели эксплуатируются в диапазоне температур от -50 до +70 °С при фиксированном монтаже. Кабели стойки к воздействию относительной влажности до 98 % при температуре до +35 °С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.

Монтажные работы разрешаются при температуре окружающей среды -30 °С при радиусе изгиба, равном 5 диаметрам кабеля.

Конструкция


Кабели состоят из гибких медных токопроводящих жил, изолированных полиэтиленом и скрученных между собой концентрическими повивами в одну сторону. В каждом повиве две смежные жилы (счетная пара) отличаются по цвету друг от друга и от остальных жил.

В кабелях с экранированными жилами экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70 % или обмотки с перекрытием фольгированной пленкой.

Поверх скрученных изолированных (экранированных) жил накладывается оболочка из ПВХ пластиката черного цвета.

Поверх оболочки в кабелях КУПВ-П и КУПВ-Пм наложена панцирная оплетка из стальных оцинкованных или медных луженых проволок плотностью не менее 65 %.

Номенклатура и конструктивные особенности

Марка кабеляКонструктивные особенности
КУПВКабель с медными гибкими жилами с полиэтиленовой изоляцией (не экранированными или всеми экранированными жилами), в ПВХ оболочке
КУПВ-ПТо же, но в панцирной оплетке из стальных оцинкованных проволок
КУПВ-ПмТо же, но в панцирной оплетке из медных луженых проволок

Строительная длина

КабелиСтроительная длинаКоличество от общей длины, %
Кабели с неэкранированными жиламиОт 21 до 200 мНе более 30
201 м и болееНе менее 70
Кабели с экранированными жиламиОт 21 до 200 мНе более 50
201 м и болееНе более 50



Максимальный диаметр кабелей

Число жилМаксимальный наружный диаметр, мм
КУПВ
КУПВ-П, КУПВ-Пм
0,350,50,350,5
77,57,88,79
149,510,210,711,4
1910,411,111,612,3
2712,31313,514,2
3714,114,815,316
5216,217,517,418,7
-10,4-11,6
14э-13,9-15,1
19э-16-17,2
27э-19,1-20,3
37э-21,4-22,6
52э-25,6-26,8



Расчетная масса кабелей

Число жилМасса, кг/км
КУПВ
КУПВ-П
КУПВ-Пм
0,350,50,350,50,350,5
76879114125122133
14113134174195185205
19141168201229212239
27192228256296268308
37
242
292314368326381
52343412424500438515
-140-211-211
14э-251-324-336
19э-342-420-434
27э-466-563-579
37э-627-735-753
52э-870-997-1 019

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не менее 0,1 МОм на период хранения и эксплуатации.

Гарантийный срок эксплуатации — 15 лет.

Расшифровка кабеля КУПВ:
К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката

Элементы конструкции кабеля КУПВ:
Конструкция кабеля КУПВ:
Кабели состоят из гибких медных токопроводящих жил, изолированных полиэтиленом и скрученных между собой концентрическими повивами в одну сторону. В каждом повиве две смежные жилы (счетная пара), отличающиеся по цвету друг от друга и от остальных жил.
В кабелях с экранированными жилами экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70%, или обмотки с перекрытием фольгированной пленкой.

Поверх скрученных изолированных (экранированных) жил оболочка из ПВХ пластиката черного цвета.

Область применения кабеля КУПВ:
Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В.
Кабели эксплуатируются в диапазоне температур от -50°С до +70°С при фиксированном монтаже. Кабели КУПВ стойки к воздействию относительной влажности до 98% при температуре до +35°С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.
Монтажные работы разрешаются при температуре окружающей среды -ЗО°С при радиусе изгиба, равном 5 диаметрам кабеля.

Технические характеристики кабеля КУПВ:
Электрическое сопротивление изоляции, пересчитанное на 1 км длины на период эксплуатации и хранения, не менее 1в103 МОм.
Срок службы кабеля КУПВ — не менее 15 лет при соблюдении требований эксплуатации и хранения.

Расшифровка кабеля КУПВ-П:


К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката
П - Панцерная оплетка из стальных оцинкованных проволок

Особенности конструкции кабеля КУПВ-П:
Кабели управления с медными многопроволочными неэкранированными или всеми экранированными жилами (экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70%, или обмотки с перекрытием фольгированной пленкой), с полиэтиленовой изоляцией, в оболочке из ПВХ пластиката (П - в панцирной оплетке из стальных оцинкованных проволок;

Область применения кабеля КУПВ-П:
Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В. Стойки к воздействию влажности воздуха до 98%, росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов. Применяется в цепях управления малой мощности в различных установках.

Расшифровка кабеля КУПВ-Пм:
К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката

Пм - Панцерная оплетка из медных луженых проволок

Особенности конструкции кабеля КУПВ-Пм:
Состоят из гибких медных токопроводящих жил, изолированных полиэтиленом и скрученных между собой концентрическими повивами в одну сторону. В каждом повиве две смежные жилы (счетная пара), отличающиеся по цвету друг от друга и от остальных жил.
В кабелях с экранированными жилами экран по изоляции выполнен в виде оплетки медными проволоками плотностью не менее 70%, или обмотки с перекрытием фольгированной пленкой.
Поверх скрученных изолированных (экранированных) жил оболочка из ПВХ пластиката черного цвета.
Поверх оболочки наложена панцирная оплетка из стальных оцинкованных или медных луженых проволок плотностью не менее 65%.

Назначение кабеля КУПВ-Пм:
кабеля КУПВ-Пм предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В.
кабеля КУПВ-Пм эксплуатируются в диапазоне температур от -50°С до +70°С при фиксированном монтаже. кабеля КУПВ-Пм стойки к воздействию относительной влажности до 98% при температуре до +35°С, к действию росы, инея, соляного тумана, динамической пыли (песка), плесневых грибов и многократным, до 100 раз, перегибам, к осевому кручению до 50 раз.

Монтажные работы разрешаются при температуре окружающей среды -З0°С при радиусе изгиба, равном 5 диаметрам кабеля.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины на период эксплуатации и хранения, не менее 1в103 МОм.
Срок службы кабеля КУПВ-Пм — не менее 15 лет при соблюдении требований эксплуатации и хранения.

Строительная длина — 200 м.

Расшифровка кабеля КУПВ-С:
К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката
С - Для стационарной прокладки

Особенности конструкции кабеля КУПВ-С:
В каждом повиве две смежные жилы отличаются по цвету друг от друга и от остальных жил данного повива.
Изолированные жилы в кабелях парной скрутки предварительно скручены в пары с шагом скрутки не более 100 мм.
В паре изолированные жилы разного цвета.
Пары скручены в кабель. Направление повивов при скрутке в разные стороны, наружного в левую.
В каждом повиве одна жила в счетной паре отличается по цвету от всех жил данного повива.
Поверх наружного повива кабелей наложена обмотка из полиамида или полиэтилентерефталатной пленки с перекрытием.
Поверх обмотки в кабеля КУПВ-С наложена оболочка из поливинилхлоридного пластиката.

Условия эксплуатации кабеля КУПВ-С:
Климатическое исполнение УХЛ по ГОСТ 15150-69.
Пониженная температура среды:
Для условий фиксированного монтажа минус 50°С.
При которой допускаются монтажные изгибы минус 30°С.
Максимальная рабочая температура 70°С.
Пониженное атмосферное давление до 5,3 кПа (400 мм рт. ст.).
Относительная влажность воздуха до 98% при температуре 35°С.
Изменение температуры среды от минус 50 до 70°С.
Воздействие соляного тумана, вибрационных, ударных и линейных нагрузок, акустического шума.
Кабели соответствуют требованиям ТУ 16-705.095-79.

Технические характеристики кабеля КУПВ-С:
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины кабеля и температуру 20°С, Ом, не более: при приемке и поставке: для кабелей повивной скрутки - Соответствует значениям, указанным в ГОСТ 22483-77 для кабелей парной скрутки с жилами сечением: 0,35 мм2 - 53,9 0,50 мм2 - 39,5 на период эксплуатации и хранения - 120% значений при приемке и поставке
Испытательное напряжение изолированных жил переменного тока частотой 50 Гц, В: при приемке и поставке - 1500 на период эксплуатации и хранения - 1000
Электрическое сопротивление изоляции жил кабелей, пересчитанное на 1 м длины кабеля, МОм, не менее: при приемке и поставке: в нормальных климатических условиях - 106 при температуре 70°С - 105 при относительной влажности воздуха до 98% и температуре 35°С - 106 на период эксплуатации и хранения - 105
Кабели выдерживают 10 циклов изгиба на угол + 0,5 рад по радиусу не менее 10 наружных диаметров кабеля.
Наработка, ч - 10 000
Срок сохраняемости, лет - 22
Срок службы, лет - 22

remcable.3dn.ru

Кабель купв технические характеристики


Кабель КУПВ-С

Кабельная энциклопедия → Кабели управления

ТУ 16-705.095-79

КУПВ-С нет ни на одном из 882 складов.

из «Заявок онлайн»

Уже 30 дней нет предложений на КУПВ-С.

по маркоразмерам

Конструкция кабеля КУПВ-С

1. Однопроволочная медная токопроводящая жила номинальным сечением 0,35...2,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012. 2. Изоляция из полиэтилена номинальной толщиной 0,30...0,45 мм. Изолированные жилы свиты в кабель повивами разнонаправленной скруткой.3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием. 4. Оболочка из ПВХ пластиката номинальной толщиной 1,4...2,1 мм.

КУ

П

В

-

С

кабель управления изоляция из полиэтилена оболочка из ПВХ пластиката для стационарной прокладки

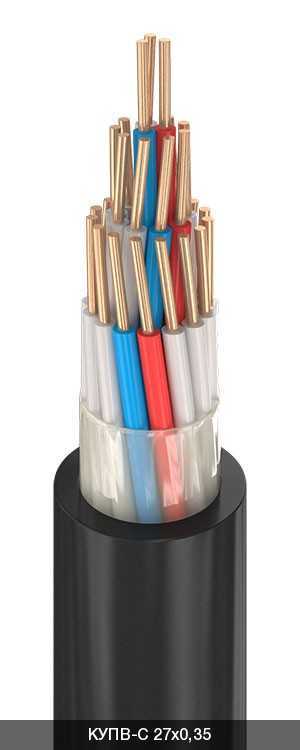

КУПВ-С 27х0,35

КУПВ-С 7х2,5

  • КУПВ-С 7х0,35
  • КУПВ-С 7х0,5
  • КУПВ-С 7х0,75
  • КУПВ-С 7х1,0
  • КУПВ-С 7х1,5
  • КУПВ-С 7х2,5
  • КУПВ-С 14х0,35
  • КУПВ-С 14х0,5
  • КУПВ-С 14х0,75
  • КУПВ-С 14х1,0
  • КУПВ-С 14х1,5
  • КУПВ-С 14х2,5
  • КУПВ-С 19х0,35
  • КУПВ-С 19х0,5
  • КУПВ-С 19х0,75
  • КУПВ-С 19х1,0
  • КУПВ-С 19х1,5
  • КУПВ-С 19х2,5
  • КУПВ-С 27х0,35
  • КУПВ-С 27х0,5
  • КУПВ-С 27х0,75
  • КУПВ-С 27х1,0
  • КУПВ-С 27х1,5
  • КУПВ-С 27х2,5
  • КУПВ-С 30х0,35
  • КУПВ-С 30х0,5
  • КУПВ-С 30х0,75
  • КУПВ-С 30х1,0
  • КУПВ-С 30х1,5
  • КУПВ-С 30х2,5
  • КУПВ-С 37х0,35
  • КУПВ-С 37х0,5
  • КУПВ-С 37х0,75
  • КУПВ-С 37х1,0
  • КУПВ-С 37х1,5
  • КУПВ-С 37х2,5
  • КУПВ-С 52х0,35
  • КУПВ-С 52х0,5
  • КУПВ-С 52х0,75
  • КУПВ-С 52х1,0
  • КУПВ-С 61х0,35
  • КУПВ-С 61х0,5
  • КУПВ-С 61х0,75
  • КУПВ-С 61х1,0
  • КУПВ-С 91х0,35
  • КУПВ-С 91х0,5
  • КУПВ-С 108х0,35
  • КУПВ-С 108х0,5

bystrokabel.ru

Кабель КУПЭВ, КУПВ, КУПВ-П

КОНСТРУКЦИЯ
  1. Токопроводящая жила - медная многопроволочная
  2. Изоляция - полиэтилен
  3. Поясная изоляция – ПЭТ-Э плёнка
  4. Экран(для кабеля КУПЭВ) – алюмофлекс
  5. Оболочка - ПВХ пластикат
  6. Панцирная оплетка (для кабеля КУПВ-П) - стальные оцинкованные или нержавеющие, или медные луженые проволоки.
ПРИМЕНЕНИЕ

Кабели предназначены для передачи электрических сигналов управления малой мощности в цепях управления, контроля и информации с номинальным переменным напряжением до 250 В частоты 1 кГц или постоянным напряжением 350 В (для кабеля КУПВ и КУПВ-П), номинальным переменным напряжением до 250 В частоты 5 кГц или постоянным напряжением 350 В (для кабеля КУПЭВ).

АНАЛОГИ

Альтернативная замена КУПЭВ, КУПВ возможна на импортные кабели марок LI-YCY, которые также предназначены для передачи сигналов управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон температур эксплуатации — от -50 до +70°С

Относительная влажность воздуха при температуре до 35°С — 95%

Прокладка кабелей без предварительного прогрева должна производиться при температуре — не ниже –15°С

Минимальный радиус изгиба при монтаже — не менее 7 наружных диаметров

Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 3 мин) — 1000 В

Сопротивление изоляции для кабелей КУПЭВ, КУПВ — не менее 3,2 мОм / км

Рабочее напряжение — 250 В

Строительная длина КУПЭВ (КУПВ) — 150 (200) м

Срок службы — не менее 15 лет

Число жил и сечение, мм²

Диаметр кабеля, мм

Масса кабеля, кг/км

Число жил и сечение, мм²

Диаметр кабеля, мм

Масса кабеля, кг/км

КУПЭВ

КУПВ

2х2х0,35

6,5

53,5

7х0,35

6,8

63,4

4х2х0,35

10,0

94,4

14х0,35

8,7

104,4

7х2х0,35

11,7

131,8

19х0,35

9,6

130,1

10х2х0,35

14,6

177,3

27х0,35

11,4

173,0

14х2х0,35

16,4

241,2

37х0,35

12,2

221,7

19х2х0,35

18,5

314,4

52х0,35

14,7

315,1

27х2х0,35

21,9

413,5

61х0,35

15,5

358,4

37х2х0,35

24,8

543,8

7х0,5

7,3

76,9

52х2х0,35

28,9

713,8

14х0,5

9,4

129,9

19х0,5

10,3

163,8

2х2х0,5

6,6

59,8

27х0,5

12,0

220,1

4х2х0,5

10,3

106,8

37х0,5

13,3

284,8

7х2х0,5

12,1

152,6

52х0,5

16,0

404,1

10х2х0,5

15,1

206,7

61х0,5

16,9

461,9

14х2х0,5

17,0

282,1

19х2х0,5

19,2

369,4

27х2х0,5

22,7

490,5

37х2х0,5

25,7

648,4

52х2х0,5

30,0

859,0

rostech.info

Кабель КУПВ-П

Кабельная энциклопедия → Кабели управления

узнать поставщиков

из «Заявок онлайн»

Уже 30 дней нет предложений на КУПВ-П.

Конструкция кабеля КУПВ-П

1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35 или 0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012. 2. Изоляция из полиэтилена номинальной толщиной 0,3 или 0,45 мм. Изолированные жилы свиты в кабель повивами левой скруткой.3. Экран поверх жилы в виде оплётки из медных проволок в экранированном кабеле. 4. Обмотка полиамидной или полиэтилентерефталатной плёнкой между повивами с перекрытием. 5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4...2,1 мм. 6. Панцирная оплётка из стальных оцинкованных проволок. Номинальный диаметр проволоки не более 0,3 мм.

КУ

П

В

-

П

кабель управления изоляция из полиэтилена оболочка из ПВХ пластиката панцирная оплётка из стальных оцинкованных проволок

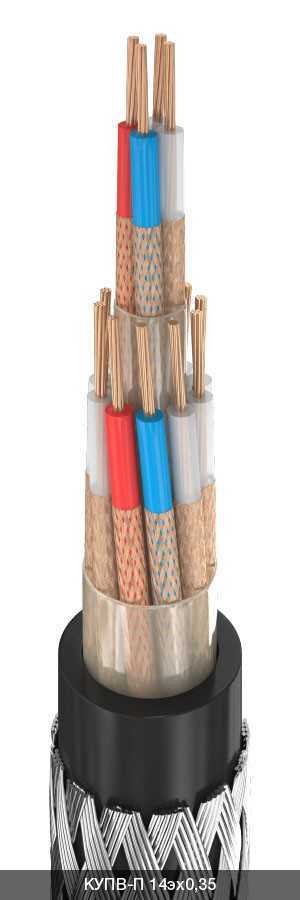

КУПВ-П 14эх0,35

КУПВ-П 24х0,35

  • КУПВ-П 7х0,35
  • КУПВ-П 7эх0,35
  • КУПВ-П 7х0,5
  • КУПВ-П 7эх0,5
  • КУПВ-П 14х0,35
  • КУПВ-П 14эх0,35
  • КУПВ-П 14х0,5
  • КУПВ-П 14эх0,5
  • КУПВ-П 19х0,35
  • КУПВ-П 19эх0,35
  • КУПВ-П 19х0,5
  • КУПВ-П 19эх0,5
  • КУПВ-П 24х0,35
  • КУПВ-П 24эх0,35
  • КУПВ-П 24х0,5
  • КУПВ-П 24эх0,5
  • КУПВ-П 27х0,35
  • КУПВ-П 27эх0,35
  • КУПВ-П 27х0,5
  • КУПВ-П 27эх0,5
  • КУПВ-П 37х0,35
  • КУПВ-П 37эх0,35
  • КУПВ-П 37х0,5
  • КУПВ-П 37эх0,5
  • КУПВ-П 52х0,35
  • КУПВ-П 52эх0,35
  • КУПВ-П 52х0,5
  • КУПВ-П 52эх0,5
  • КУПВ-П 61х0,35
  • КУПВ-П 61х0,5
  • КУПВ-П 91х0,35
  • КУПВ-П 91х0,5
  • КУПВ-П 108х0,35
  • КУПВ-П 108х0,5

bystrokabel.ru

Кабель КУПВ-Н

Расшифровка кабеля КУПВ-Н:К - Кабель У - Управления и контроля П - Изоляция жил из полиэтилена В - Оболочка из поливинилхлоридного пластиката Н - Не распространяющие горение

Особенности конструкции кабеля КУПВ-Н:

Кабель управления с изоляцией из полиэтилена в оболочке из поливинилхлоридного пластиката, не распространяющий горение; Токопроводящие жилы - медные проволоки по ГОСТ 22483-77, класс 4. Изоляция - полиэтилен, толщина изоляции 0,71 мм. Экран - фольгированная пленка продольно наложенная; под экраном проложена медная луженая проволока номинальным диаметром 0,45 мм или медная луженая токопроводящая жила номинальным сечением 0,12 мм2. Обмотка - полиэтилентерефталатная пленка. Общий экран - оплетка из стальной оцинкованной или биметаллической проволоки; номинальный диаметр проволоки не более 0,30 мм. Оболочка - поливинилхлоридный пластикат; минимальная толщина оболочки 1,4 мм.

Область применения кабеля КУПВ-Н:

Кабели управления многожильные, не распространяющие горение, предназначены для передачи электрических сигналов напряжения до 500 В частотой до 4 МГц или 700 В постоянного напряжения.

Условия эксплуатации кабеля КУПВ-Н:

Температура окружающего воздуха от минус 50 до 70°С. Относительная влажность воздуха до 98% при температуре 35°С. Атмосферное пониженное рабочее давление до 1,2·104 Па (

www.el-cab.ru

Кабель КУПВ-П с переменным напряжением

Расшифровка названия марки

К – кабель, У - управления и контроля, П - изоляция жил кабеля выполнена из полиэтилена, В - оболочка выполнена из поливинилхлоридного пластиката.

Кабель КУПВ предназначен для управления малыми мощностями электрических сигналов, которые передаются с помощью кабеля и переменным напряжением, не превышающим 250 В, с частотой, не превышающей 1000 Гц, или постоянным напряжением, не превышающим 350 В.

Область применения КУПВ

Конструкция кабеля КУПВ подразумевает наличие следующих составных частей. Сердечник кабеля выполнен из токопроводящих жил, изготовленных из гибкой медной проволоки. Жилы изолируются при помощи полиэтилена и скручиваются между собой в одну сторону при помощи концентрических повивов. В каждом повиве присутствует счетная пара, жилы которой отличаются по цветовому оформлению как друг от друга, так и от остальных жил. Экранированный слой кабеля выполняется при помощи меднопроволочной оплетки с плотностью, превышающей 70 %, или при помощи фольгированной пленки, наматываемой с перекрытием слоев. Верхний слой кабеля КУПВ представлен оболочкой, выполненной из поливинилхлоридного пластиката черного цвета.

ГОСТ

18404.3-73

Условия эксплуатации КУПВ

Кабель КУПВ возможно эксплуатировать в широком температурном диапазоне от – 50 °С до + 70 °С и при различных влажностных режимах (при относительной влажности воздуха при температуре + 35 °С, не превышающей 98 %; в условиях воздействия росы и инея, соляного тумана и динамической пыли). Кабель КУПВ устойчив к воздействию грибков и плесени, а также способен выдерживать до 100 перегибов и до 50 осевых скручиваний. Кабель КУПВ возможно монтировать при температуре окружающего воздуха до – 15 °С, а при более низкой температуре следует обеспечить выполнение технологической операции по нагреву кабеля. Предельная длительно действующая рабочая температура не должна превышать + 70 °C В процессе монтажа кабель КУПВ возможно изгибать, обеспечивая при этом минимальный радиус изгиба, который не превышает величины в 6 диаметров кабеля. При соблюдении всех требований производителя, касающихся условий транспортирования, хранения, монтировании и эксплуатации, производитель гарантирует срок службы кабеля КУПВ не менее 15 лет.

mcabel.ru

Кабель КУПВ-П с оболочкой из поливинилхлоридного пластиката

Расшифровка названия марки

К – кабель, У - управления и контроля, П - изоляция жил изготовлена из полиэтилена, В - оболочка кабеля выполнена из поливинилхлоридного пластиката, П - панцирная оплетка кабеля выполнена из стальных оцинкованных проволок.

Кабель КУПВ-П с переменным напряжением, не превышающим 250 В, с частотой до 1000 Гц или при напряжении, которое не превышает 350 В. Широкое применение получил при передачи электрических каналов и сигналов управления малой мощности.

Область применения КУПВ-П

Кабели КУПВ-П предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1000 Гц или постоянным напряжением до 350 В.

ГОСТ

18404.3-73

Условия эксплуатации КУПВ-П

Кабель КУПВ-П может эксплуатироваться в условиях температурного диапазона от – 50 °С до + 70 °C. Кабель устойчив к различным влажностным режимам эксплуатации – возможна его эксплуатация при относительной влажности воздуха при температуре + 35 °С до 98 %; эксплуатировать также можно в то время года, когда по утрам появляется иней или роса, а также соляного тумана, песка или динамической пыли. Кабель КУПВ-П устойчив к воздействию плесени и грибков. Если в кабеле присутствует экранирование, то оно выполняется при помощи оплетки поверх изоляции медной проволокой с плотностью намотки не менее 70 % или выполняется перекрытие слоев фольгированной пленкой путем полного обматывания. Поверх изоляции и, соответственно, экранирования устраивается оболочка из поливинилхлоридного пластиката черного цвета, а поверх нее устраивается панцирная оплетка из оцинкованных стальных или луженых медных проволок с плотностью, превышающей 65 %. Минимально возможная температура прокладки кабеля КУПВ-П, без его предварительного нагрева, составляет -15 °C. При более низких температурах необходимо обеспечить выполнение мероприятий по нагреву кабеля. При монтаже допускается изгибать кабель КУПВ-П, но необходимо следить за тем, чтобы минимальный радиус изгиба был более 5 диаметров кабеля. Срок эксплуатации кабеля КУПВ-П составляет 15 лет.

mcabel.ru

Кабель КУПВ-Н

Расшифровка кабеля КУПВ-Н:
К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
В - Оболочка из поливинилхлоридного пластиката
Н - Не распространяющие горение

Особенности конструкции кабеля КУПВ-Н:
Кабель управления с изоляцией из полиэтилена в оболочке из поливинилхлоридного пластиката, не распространяющий горение;

Токопроводящие жилы - медные проволоки по ГОСТ 22483-77, класс 4.
Изоляция - полиэтилен, толщина изоляции 0,71 мм.
Экран - фольгированная пленка продольно наложенная; под экраном проложена медная луженая проволока номинальным диаметром 0,45 мм или медная луженая токопроводящая жила номинальным сечением 0,12 мм2.
Обмотка - полиэтилентерефталатная пленка.
Общий экран - оплетка из стальной оцинкованной или биметаллической проволоки; номинальный диаметр проволоки не более 0,30 мм.
Оболочка - поливинилхлоридный пластикат; минимальная толщина оболочки 1,4 мм.

Область применения кабеля КУПВ-Н:
Кабели управления многожильные, не распространяющие горение, предназначены для передачи электрических сигналов напряжения до 500 В частотой до 4 МГц или 700 В постоянного напряжения.

Условия эксплуатации кабеля КУПВ-Н:
Температура окружающего воздуха от минус 50 до 70°С.
Относительная влажность воздуха до 98% при температуре 35°С.
Атмосферное пониженное рабочее давление до 1,2·104 Па (90 мм рт.ст.).
Атмосферное повышенное рабочее давление до 295 кПа (3 кгс/см2).
Кабели устойчивы к воздействию специальных факторов, динамической пыли (песка), соляного тумана, атмосферных конденсируемых осадков (инея и росы), не распространяет горение.
Размотка и перемотка кабелей должна производиться при температуре окружающей среды не ниже минус 20°С.
При эксплуатации в условиях воздействия атмосферных конденсируемых осадков исключить поверхностные перекрытия и токовые утечки в концевых разделках кабеля.
Кабели выпускаются в климатическом исполнении УХЛ согласно ГОСТ 15150-69.
Кабели соответствуют ТУ 16-705.391-85.

Технические характеристики кабеля КУПВ-Н:
Электрическое сопротивление токопроводящих жил кабелей постоянному току, пересчитанное на 1 км длины, и температуру 20°С, % от значений при приемке и поставке, не более - 15
Испытательное напряжение кабеля частотой 50 Гц в течение 1 мин, В - 1500
Электрическое сопротивление изоляции кабелей, пересчитанное на 1 м длины, МОм, не менее - 1·103
Электрическая емкость экранированных жил кабелей, пересчитанная на 1 м длины, пФ, не более - 115
Кабели выдерживают изгибов на угол +90 град по радиусу изгиба, равному 5 наружным диаметрам кабеля, циклов - 10
Кабели выдерживают перемоток при радиусе изгиба, равном 5 наружным диаметрам кабеля, циклов, не менее - 5
Минимальная наработка кабелей, ч: при температуре 70°С - 10000 при температуре 45°С - 100000
Минимальный срок службы и сохраняемости, лет - 15

www.rucabel.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
