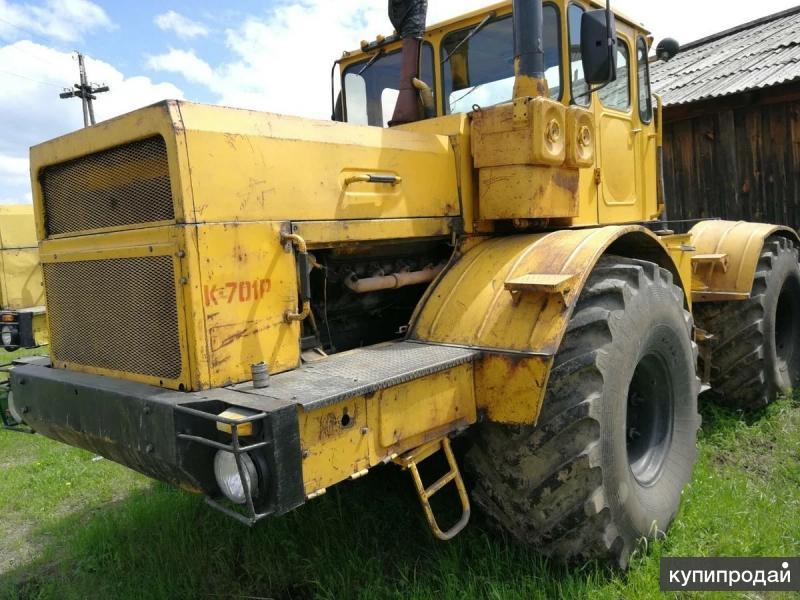

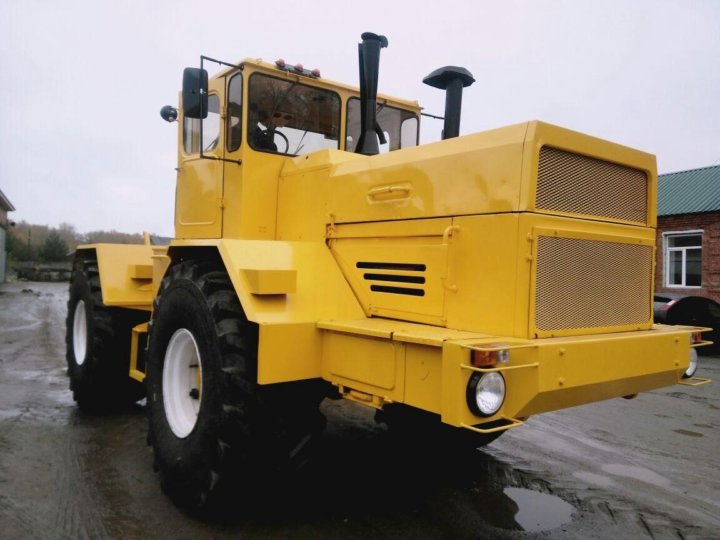

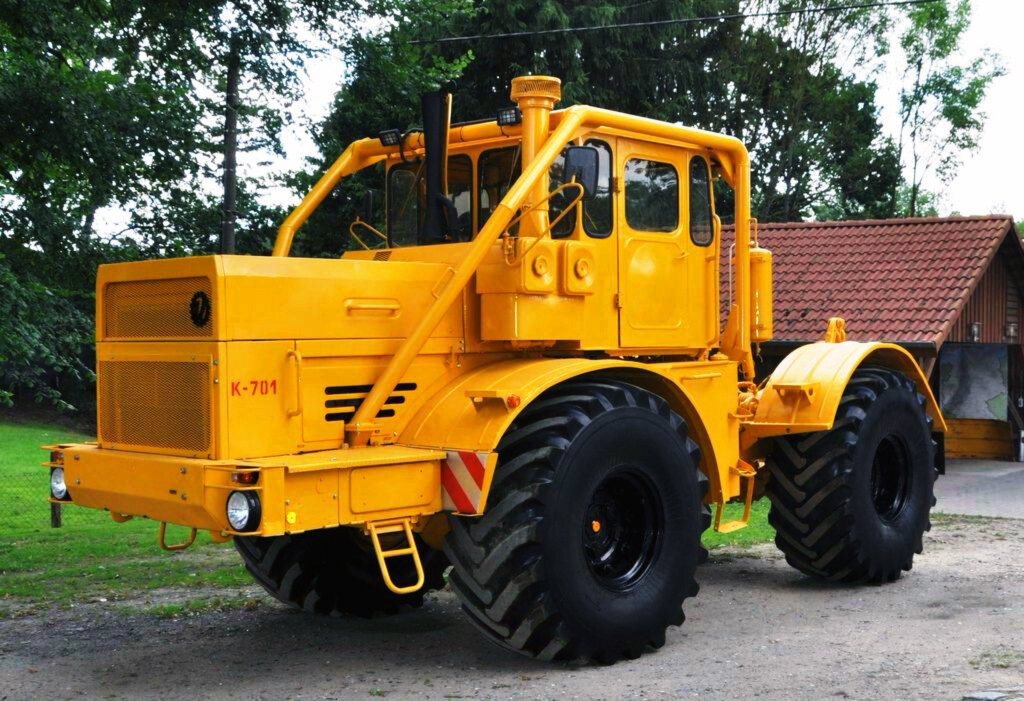

Трактор К-701: характеристики, фото

Трактор К-701 предназначен для использования при ведении различных видов сельскохозяйственных работ. С целью расширения сферы применения машину можно оснастить разнообразными орудиями и механизмами.

Трактор К-701: технические характеристики

Тяговый класс — 5.
Скорость движения при номинальной тяге — 9,43 км/час.
Максимальная мощность на валу отбора мощности — 187 кВт.
Удельное потребление дизельного топлива — 0,272 кг/кВтч.
Мощность дизельного двигателя ЯМЗ-240БМ:
— эксплуатационная — 198 кВт;
— номинальная — 220,6 кВт.
Скорость хода в переднем направлении:
— минимальная замедленная — 2,9 км/ч;
— максимальная транспортная — 33,8 км/ч;
— максимальная рабочая скорость — 13,8 км/ч.
Скорость реверсного хода:
— максимальная — 24,3 км/ч;
— минимальная — 5,1 км/ч.
Вес машины:
— с основным оборудованием — 12,4 т;
— без оборудования — 11,25 т;
— эксплуатационный — 13,4 т.
Клиренс:
— под кронштейнами — 0,43 м;
— под вертикальным шарниром рамы — 0,545 м.
Колея машины — 2,115 м.
База трактора — 3,2 м.
Длительность непрерывной работы К-701 без дозаправки — 12 часов.
Срок службы — 10 лет.

Трактор К-701 технические характеристики и эксплуатационные параметры имеет отличные.

Общие сведения

Трактор К-701 представляет собой сельскохозяйственную машину общего назначения.
К-701 оснащен четырехтактным 12-цилиндровым дизельным двигателем с V-образным расположением цилиндров ЯМЗ-240БМ.

Характеристика трактора К-701: конструкция рамы

Две соединенные при помощи шарнирного устройства полурамы представляют собой раму трактора. Благодаря наличию вертикального и горизонтального шарниров существует возможность относительного поворота полурам. Поворот рам вокруг горизонтального шарнира ограничен величиной 16 градусов, а вокруг вертикального – 35. Этим достигаются высокие показатели маневренности и хорошее сцепление всех колес с почвой, какой бы неровной она ни была. Обе рамы имеют сварную конструкцию.

Двигатель

Трактор К-701 оснащен надежным, выносливым и очень производительным 12-цилиндровым двигателем типа ЯМЗ-240. Системы моторной установки и сам дизельный двигатель расположены на передней полураме трактора при помощи трех опор (одной передней и двух задних). Пуск двигателя стартерный. Автоматическая система управления вентилятора дизеля ЯМЗ-240БМ спроектирована для создания наилучшего по критерию оптимальности теплового режима работы двигателя, управление которым осуществляется благодаря наличию термостата и шторки. Они располагаются перед радиатором.

Работу двигателя обеспечивают следующие системы: система очистки воздуха, топливная система и система охлаждения.

Также на тракторе установлена система предпускового подогрева. Она обеспечивает подготовку дизеля к запуску при температурах ниже -10 ^оС и поддерживает достаточно высокую температуру жидкости системы охлаждения в тех случаях, когда двигатель не работает. Работу системы обеспечивает наличие котла, горелки, нагнетателя и трубопроводов, по которым и течет охлаждающая жидкость. Система подогрева и охлаждения подключены параллельно.

Трансмиссия трактора

На трактор К-700, К-701 установлена механическая трансмиссия, которая представляет собой совокупность механизмов, в состав которой входят следующие элементы:

Полужесткая муфта. Данный элемент осуществляет перенос вращающего момента от мотора к коробке передач, уменьшает нагрузки на двигатель при резких перегрузках, уменьшает значения величин крутильных колебаний и осуществляет привод к гидронасосам гидравлической системы управления поворотом и навесного устройства. Также в случае необходимости она позволяет выполнить отключение двигателя от трансмиссии.
Коробка передач. Трактор К-701 (фото представлено) оснащен механической, многоступенчатой коробкой передач, которая имеет шестерни постоянного зацепления. Управление при помощи гидравлики. Наличие фрикционов позволяет выполнять переключение передач при непрерывном потоке мощности в пределах режима. Установлена коробка на амортизаторах.
Мосты. Оба моста являются ведущими, но при этом задний мост возможно отключить. Крепление их осуществлено на полурамах. Мосты являются взаимозаменяемыми. Стояночный тормоз расположен на переднем мосту.
Карданная передача. Служит для создания полного привода трактора.

Колеса бездискового типа, с шинами низкого давления и протекторами, обеспечивающими хорошие характеристики проходимости трактора. Диаметры всех колес равны между собой.

Системы управления

Управление поворотом осуществляется при помощи гидравлики, в состав которой входят два гидроцилиндра и гидрораспределитель. При подаче жидкости в гидроцилиндры они смещают полурамы относительно друг друга.

Система управления поворотом имеет в своем составе следующие узлы: гидравлический распределитель с червячным редуктором, насос, рулевая колонка, регулятор расхода, гидравлические цилиндры, следящее устройство, гидравлический бак, радиатор и гидравлические приводы.

Рабочие тормоза трактора являются тормозами колодочного типа. В состав тормоза входит барабан, суппорт и тормозные колодки. Барабан закреплен на ступице конечной передачи, суппорт расположен на кожухе полуоси.

Тормоза трактора имеют пневматический привод от педали, расположенной в кабине.
Стояночный тормоз расположен на переднем мосту, колодочно-дискового типа. Его основное предназначение состоит в удержании трактора при его стоянке под уклоном до 20 градусов.

Описание кабины

Трактор колесный К-701 имеет двухместную кабину с хорошей системой отопления и вентиляции, которая обеспечивает комфортные и удобные условия работы водителя. На раме расположен сварной постамент, к которому прикреплена двухместная кабина с двумя дверьми. Кабина является герметизированной цельнометаллической. Благоприятному климату внутри способствуют системы вентиляции, отопления и термоизоляции. Комфорт водителя обеспечивается благодаря наличию подрессоренного кресла, которое имеет в своем составе гидравлический амортизатор двойного действия. Жесткость пружины сиденья можно регулировать. Регулировка производится с учетом веса водителя. Также внутри кабины присутствует дополнительное кресло.

Благодаря раздельно-агрегатной системе и трехточечному устройству существует возможность агрегатирования трактора различными сельскохозяйственными орудиями.
Система имеет в своем составе гидросистему управления навесным устройством и исполнительные механизмы сельскохозяйственных машин.
Шестеренный насос, гидробак, гидрораспределитель, запорные устройства, гидроцилиндры и гидропроводы составляют гидравлическую систему управления навесным устройством.

Освещение наружного пространства осуществляется при помощи фар и фонарей, расположенных впереди и сдази кабины, а также на крыльях.

Дополнительное оборудование

Данное оборудование позволяет расширить сферу применения сельскохозяйственной машины. Благодаря ему становится возможным ведение определенного вида работ. Установка оборудования на трактор К-701 также способствует возрастанию показателей использования трактора и экономической эффективности.
Дополнительное оборудование включает в себя:

Набор агрегатов реверсивного управления. Набор делает возможным использование трактора с механизмами, требующими для своей работы наличия режима реверса.
Набор узлов вала отбора мощности (ВОМ). Он обеспечивает возможность работы с механизмами, в составе которых присутствуют активные рабочие органы.

Комплект агрегатов покупается отдельно путем составления особого заказа.

Трактор К-701 — технические характеристики, видео, особенности

Хорошо известный на территории стран постсоветского пространства трактор Кировец К-701 – это один из представителей наиболее качественной и выносливой отечественной техники. Агрегат предназначен для интенсивной эксплуатации в сельском хозяйстве, однако, благодаря его высокому тяговому усилию, эта популярная модель нередко используется в лесозаготовительной, коммунальной сфере, а также в строительстве.

Устройство трактора К-701

Трактор колесный К-701 оснащен V-образным дизельным двигателем марки ЯМЗ-240Б. В число основных преимуществ этого ДВС входит высокая выносливость, а также способность стабильно работать и поддерживать необходимые для работы обороты в самых сложных условиях. При этом мотор обладает сравнительно небольшой массой, что положительно сказывается на весе и маневренности трактора.

Для возможности эксплуатировать трактор К-701 в сильные морозы, в комплектацию двигателя входит устройство предпускового подогрева. Для соединения с трансмиссией в конструкции мотора производитель предусмотрел полужесткую муфту и карданную передачу.

Одной из главных особенностей модели К-701 экспертами считается улучшенная поворотная конструкция агрегата. Она состоит из двух полурам, соединенных между собой посредством шарнирного механизма. Это в значительное мере улучшает управление трактором и уменьшает радиус поворота, что делает сельскохозяйственную машину гораздо более маневренной.

На передней полураме трактора установлены двигатель, вместительный топливный и масляный бак, ведущий передний мост, КПП и кабина агрегата. Второй ведущий мост, навесной механизм и необходимое для эксплуатации оборудование размещено на задней полураме. Вместо рессор в конструкции трактора К-701 предусмотрены мощные колеса с широкопрофильной резиной.

Для работы в разных скоростных диапазонах модель комплектуется механической многоступенчатой КПП с улучшенным гидравлическим управлением, а также приводом для переключения и шестернями, находящимися в состоянии постоянного зацепления. Это позволяет оператору переключать передачи на тракторе непосредственно во время его передвижения.

Предусмотренный в конструкции трактора передний привод находиться в постоянно включенном состоянии, в то время, как задний привод, при необходимости, можно отключить. Такой же функцией оснащен и другой популярный отечественный агрегат – трактор Т-130. Это конструктивное решение позволило увеличить устойчивость трактора К-701 на рыхлом грунте или в болотистой местности.

Отдельного внимания заслуживает кабина популярной модели. Она полностью застеклена и дает водителю широкий радиус обзора для лучшего контроля за качеством выполняемых работ. Все органы управления помещены в кабине в непосредственной близости к рукам водителя, что делает эксплуатации агрегата более удобной.

Для работы в любое время года трактор оборудован системами подогрева и вентиляции воздуха. Чтобы повысить комфортабельность при эксплуатации агрегата, внутренние стенки его кабины обиты качественным звукоизоляционным материалом.

Технические характеристики трактора К-701

Благодаря продуманной конструкции и грамотно подобранным комплектующим, трактор К-701 Кировец получил отличные эксплуатационные параметры.

Агрегат обладает следующими техническими характеристиками:

мощность двигателя – 300 л. с.;
рабочий объем мотора – 22,3 л:
объем топливного резервуара – 320 л;
количество скоростей передвижения – 16 передних/8 задних;
максимальная грузоподъемность навесного механизма – 5,5 т;
масса трактора – 11,45 т.

Несмотря на крупные габариты и большой вес, трактор К-701 Кировец показывает высокую маневренность, благодаря чему может активно применяться на участках, площадью менее 50 соток.

Навесное оборудование для трактора К-701 Кировец

Благодаря мощной гидравлической системе, трактор К-701 Кировец может активно использоваться для работы с разными навесными орудиями.

Для эксплуатации агрегата в сельском хозяйстве подойдет:

дисковая борона;
трехкорпусный плуг;
роторная косилка;
опрыскиватель удобрений;
измельчитель веток;
пневматический дровокол;
картофелесажалка и картофелекопалка особо крупных размеров;
прицеп, весом вместе с перевозимым багажом, до 6 т.

О возможностях трактора К-701 Кировец в сельском хозяйстве более детально расскажет видео.

Помимо аграрного сектора, модель К-701 подойдет для активного использования в строительной и лесозаготовительной сфере, а также на службе у коммунальных предприятий.

Для этого агрегат можно оборудовать следующим навесным оборудованием:

фронтальный погрузчик – предназначен для погрузки крупногабаритных грузов – руды, строительных материалов и мусора;
самоходный каток – используется преимущественно на строительстве дорог. Трактор Кировец при работе с катком показывает высокую производительность при минимальных затратах горючего;
балластный тракторный тягач – используется с целью буксировки крупногабаритных прицепов и перевозки техники по участкам с плохим дорожным покрытием;
кран для строительных работ – для агрегатирования на трактор Кировец К-701 подойдет оборудование с длиной вылета стрелы до 4 м.

Благодаря возможности работать с перечисленными выше навесными орудиями, трактор К-701 считается одним из наиболее многофункциональных агрегатов отечественного производства.
