Тракторная журналка, выпуск седьмой: К-700 "Кировец": mib55 — LiveJournal

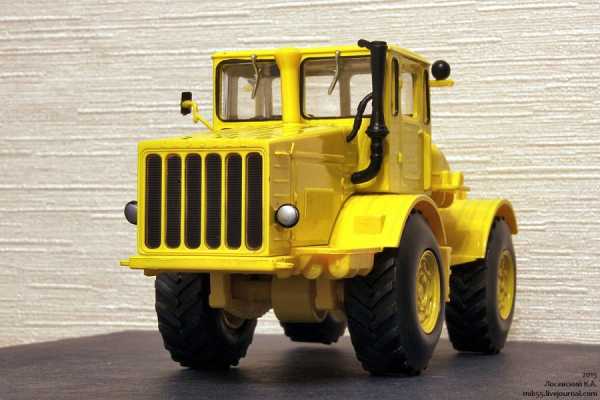

В седьмом выпуске "Тракторов" представлен знаменитый К-700. Этот мощный трактор был разработан в КБ Кировского завода - том самом, специалисты которого проектировали тяжёлые танки серий КВ и ИС. Кировский завод выпускал К-700 с 1962 по 1975 год, с 1971 года был начат выпуск улучшенной модификации К-700А, а с 1975 года - трактора К-701 с более мощным двигателем. К-700 можно легко отличить от более поздних модификаций по характерному скошенному капоту. Модель, как и сам трактор, весьма внушительна, особенно по сравнению со своими "собратьями".

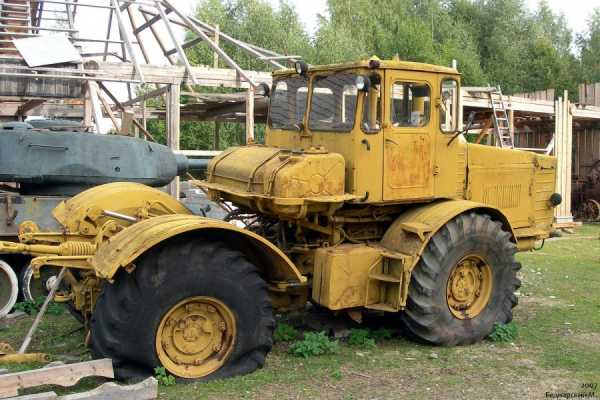

В наше время встретить живой К-700 очень трудно, они иногда встречаются в музеях или у каких-нибудь запасливых хозяев. Я сам не встречал такой трактор, так что пришлось взять фото коллеги mechanik75, который видел эту внушительную машину в собрании техники одного эстонского фермера - эдакого прибалтийского Красинца с сельхозуклоном. Как видно, на живом тракторе надпись "Кировец" и решётка радиатора покрашены в чёрный цвет, но это могло быть и самодеятельностью хозяев - встречаются фото, на которых надпись покрашена в цвет кузова, как и на модели, так что к этому придираться не будем, хотя чёрные буквы смотрелись бы выразительнее. А вот колёса модели явно более узкие, чем у настоящей машины, что несколько портит впечатление, как и крашеные фары.

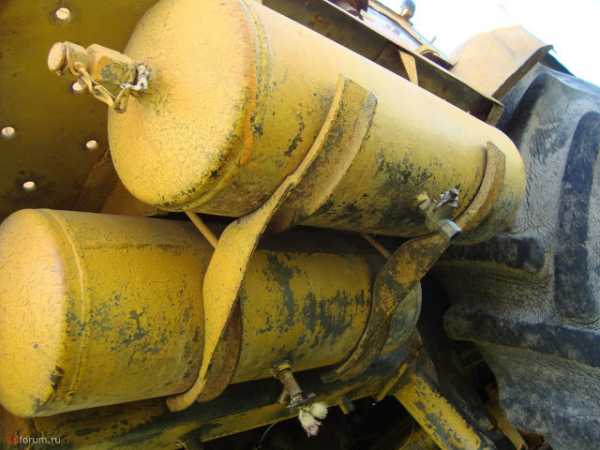

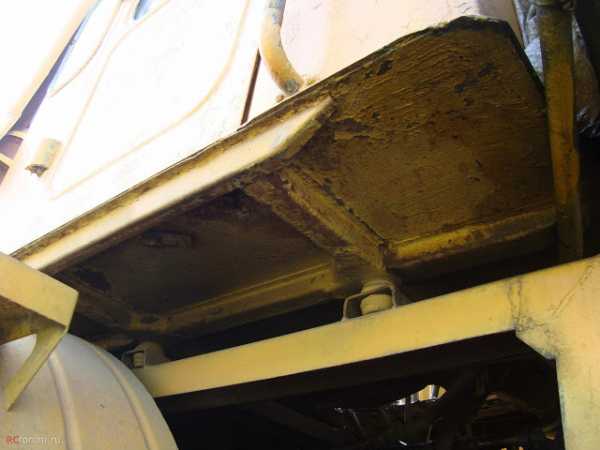

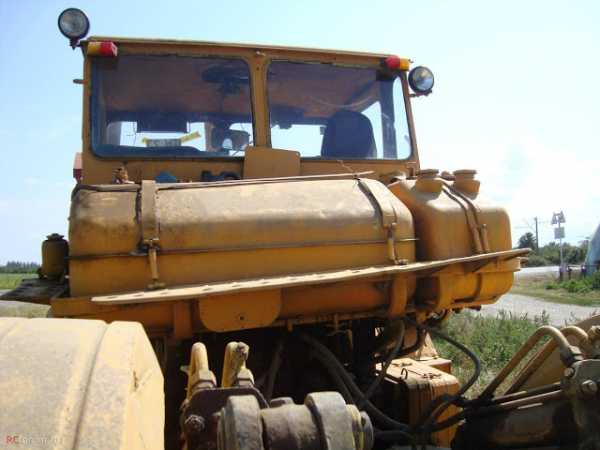

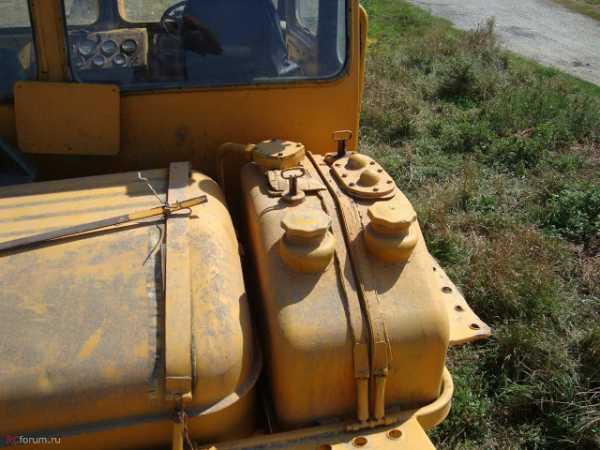

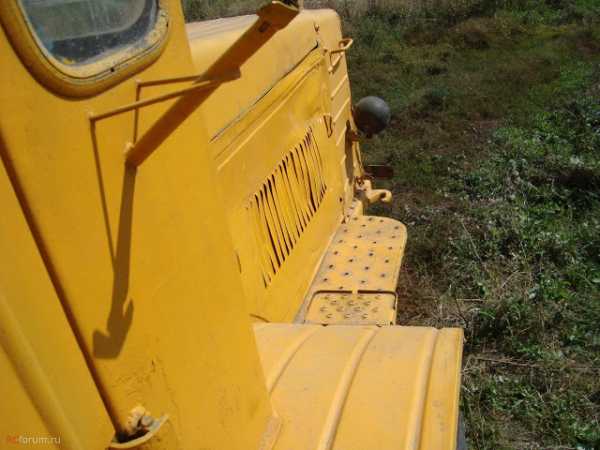

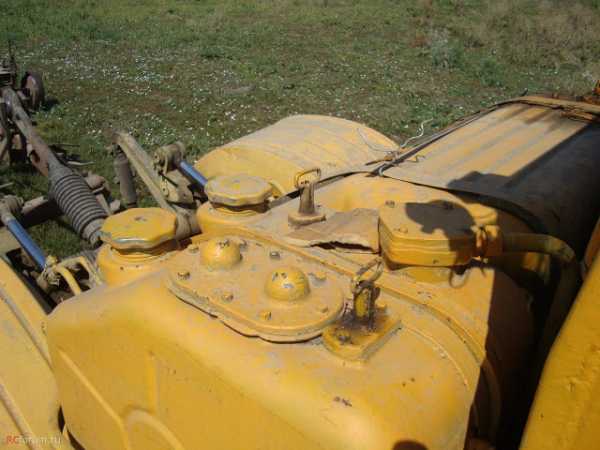

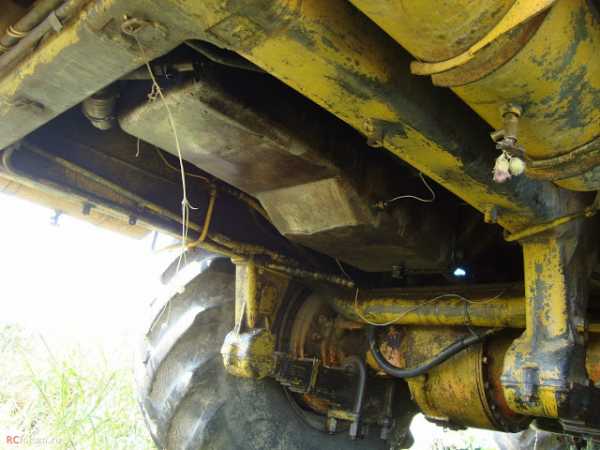

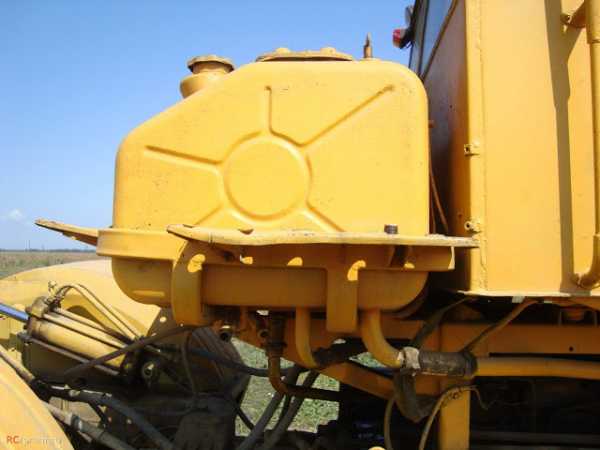

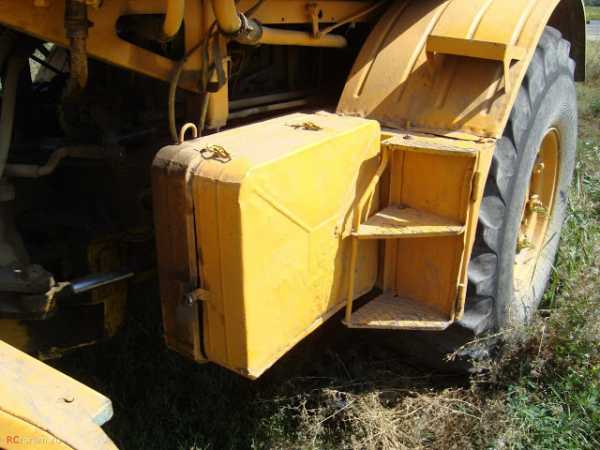

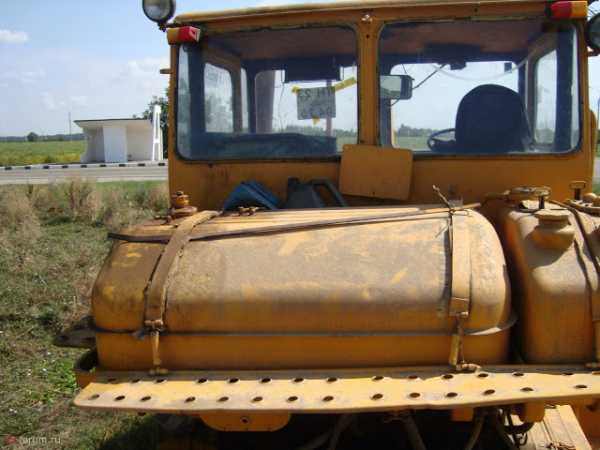

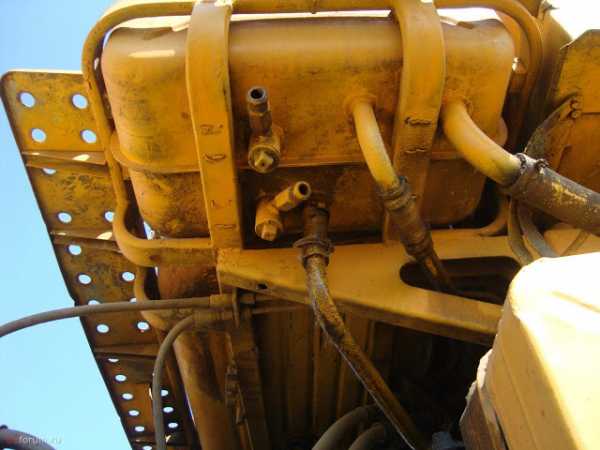

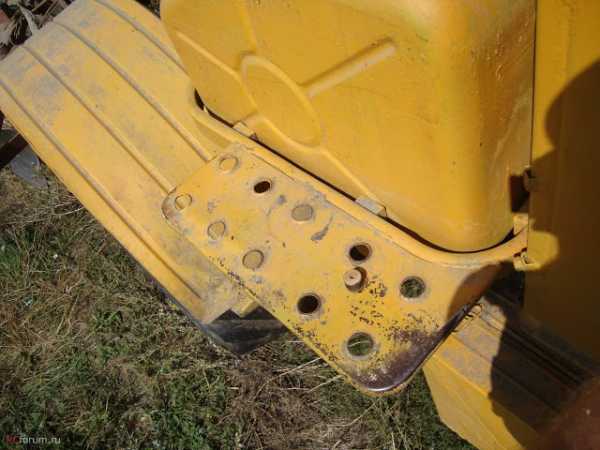

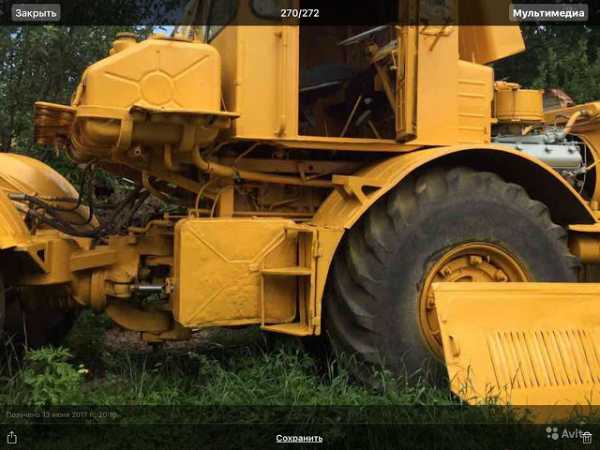

Деталировка трактора достаточно проработана, но всё-таки не хватает кое-каких мелочей, типа крепления баков за кабиной и выштамповки бака за подножкой. Упрощено и подкабинное пространство.

А ещё у маленького трактора маловат руль - у настоящего он виден в окне кабины. "Кировец" был "праворукий", как и другие аналогичные тракторы - так удобнее на сельхозработах.

В восьмом выпуске выходит пока что самый древний из тракторов серии - "Фордзон-Путиловец", производившийся на том же заводе, что и К-700.

mib55.livejournal.com

Трактор кировец К-700 А | Agromodels » Бумажные модели

/картинка с обложки Agromodels-006|2012/


Ещё один трактор Кировец К-700А, теперь от чешского издательства моделей из бумаги Agromodels.
Эта сборка будет поинтересней, присутствует внутренняя отделка кабины, множество дополнительных наружных деталей по сравнению с предыдущим трактором, и что самое приятное, в журнале имеется выкройка плуга в виде бонуса. Так что Кировец будет как и положено с навесным, восьми-лемеховым орудием труда. Журнал чешский agromodels.cz, найти его в продаже в русских интернет-магазинах не удалось, спасибо за индивидуальный подход магазину моделей kvaksiuk.com/shop-ru



14.07.2012. Сборка медленными темпами продолжается, есть небольшие недочеты, например свести кабину трактора удалось с большим трудом, внутренняя выкройка кабины ощутимо больше чем надо, скорее всего она такая-же по размеру как и внешняя, даже без расчета на толщину стекол. Но немного обрезав края, удалось таки её вставить. На одном из мостов отверстие под кардан таинственным образом оказалось снизу а не сбоку, все швы деталей моста свел как и положено вверху, а вот недочет вышел, в голову напрашивается мысль: сделать из неё теперь сливное отверстие для масла.
Уже второй день не могу найти на листах детали рулевых гидроцилиндров, на схеме сборки они есть, но пока не нашел.

17.07.2012. В Мурманске стоит классная погода, столбик термометра в плотную подкрадывается к 30 °C, такое у нас бывает довольно редко, а если случается - то усидеть дома нет никакой возможности, мурманчане меня поймут, солнышко, пиво, мини-юбки - какие ещё модели :vop2:

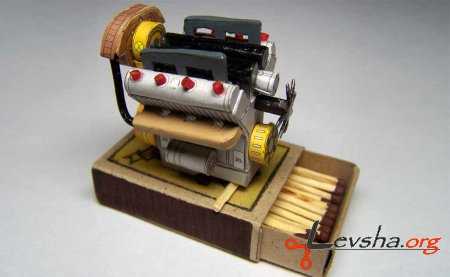

Но смею обрадовать тех, кто следит за сборкой трактора: с завтрашнего дня в Мурманской обл. снова похолодание, так что работа пойдет быстрее. А пока собран только двигатель ЯМЗ-238, восьмицилиндровый, четырехтактный дизель мощностью 215 кобылок.

20.07.2012.

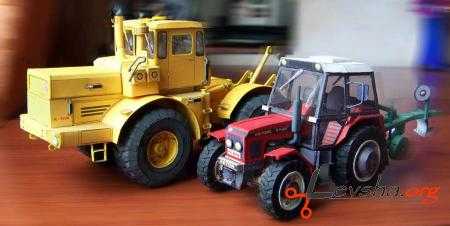

21.07.2012.Можно наверно уже сделать некоторые выводы - модель безусловно более продвинутая в сравнении с этим-же трактором от Бумажного моделирования - 9, намного правдоподобнее и проработанней в мелочах, тут тебе и внутрянка кабины, и двигатель но без недочетов все-же не обошлось. В первую очередь очень скудная схема сборки прилагаемая к модели, дающее самое общее представление о назначении деталей на листах, поэтому раздумывать что куда клеить приходилось очень подолгу.

25.07.2012. Осталось собрать колеса, этот момент я оставил на последок, и возможно отвлекусь от работы над кировцем ненадолго, соберу еще что нибудь что-бы отвлечься немного.

04.08.2012. Вот и готов мой Кировец. Колеса, которые надо сказать я меньше всего люблю делать - собраны и установлены на трактор. К слову сказать колеса предусмотренны в двух вариантах: попроще, угловатенькие такие; и посложнее, которые я и рискнул выбрать.
В планах остается плуг для него, обязательно его тоже соберу, благо он не очень сложный и умещается на одном лисе А4.

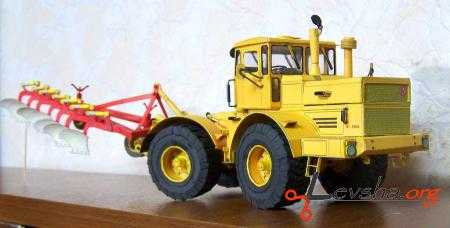

26.08.2012 И наконец плуг. Как и подабает уважаежему себя трактору
Подробно по агрегату здесь.


levsha.org

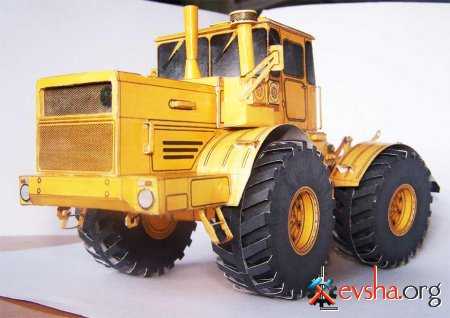

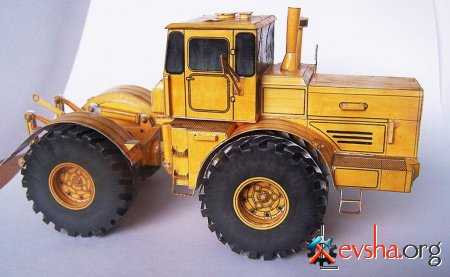

Трактор Кировец-К700А. Масштабная бумажная модель » Бумажные модели

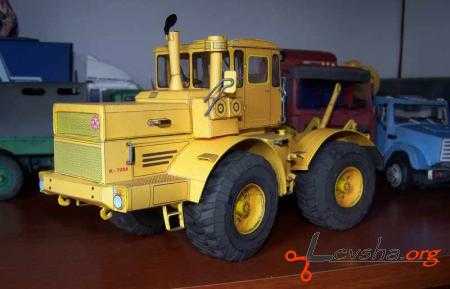

Бумажная модель: трактор К-700А "Кировец" | 5 фото | 1024x768 px | Масштаб - 1:32
Выкройка: Журнал Бумажное моделирование, выпуск 9
Разработчик модели: Юрий Сахно
Смотри также новую, более проработанную сборку Кировца от издательства Agromodels






Трактор К-700 А тягового класса 5 в комплекте с навесными и прицепными орудиями используется на основных сельскохозяйственных работах: пахоте, культивации, бороновании, посеве. В комплекте со специальными орудиями может применяться на транспортных, мелиоративных и дорожных работах.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Мощность двигателя, кВт (л.с.) 169 (230)
Удельный расход топлива, г/кВт-ч 252
Скорость движения, км/ч 2,6 -33,8
Число передач:
вперед 16
назад 8

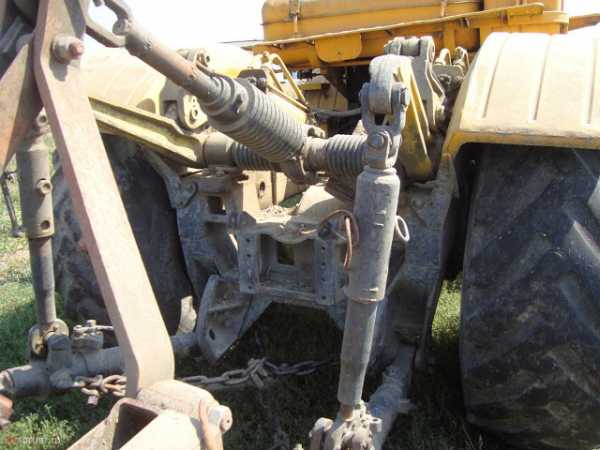

Грузоподъемность трехточечного навесного устройства, кН 56,0
Ход оси подвеса навесного устройства, мм 1175
Габаритные размеры, мм:
длина 6820
ширина 2850
высота 3685
Масса, т. 12,8

Трактор К-700 А является одной из первых модификаций отечественных колесных энергонасыщенных сельскохозяйственных тракторов. Многолетний опыт эксплуатации этих машин в различных климатических зонах подтверждает их высокую надежность, простоту и удобство обслуживания, эффективность на всех видах сельскохозяйственных работ.

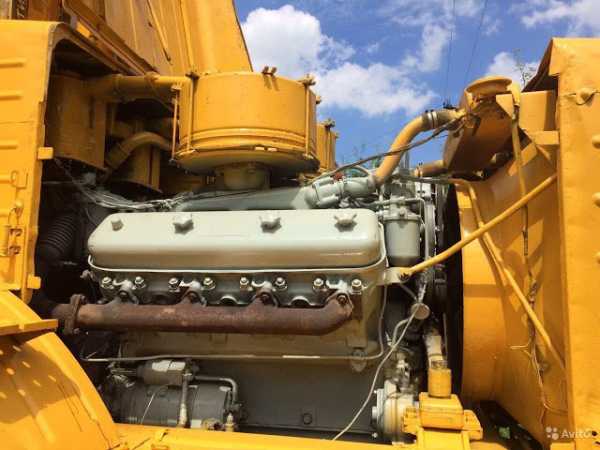

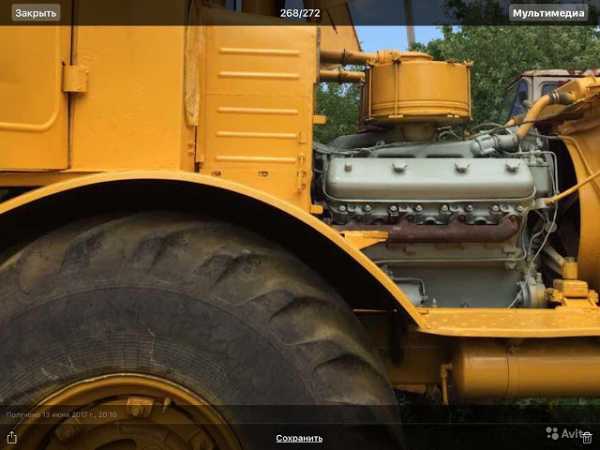

На тракторе К-700 А применяется дизельный двигатель ЯМЗ-238НД.
На тракторе К-700 А устанавливается механическая коробка передач с шестернями постоянного зацепления и фрикционными муфтами переключения передач с гидравлическим приводом, обеспечивающими переключение без разрыва потока мощности.
Двухместная, герметизированная, теплошумоизолированная кабина с хорошей системой отопления и вентиляции обеспечивает удобные условия работы водителя.
В дополнительную комплектацию трактора входят: механизм отбора мощности, реверсивное управление, комплект сдваивания колес.

И маленький ролик про этот трактор, на что способна подобная техника

levsha.org

LANGEO.ORG: К-700. Фотообзор. Kirovets K-700.

Трактор К-700 - колёсный трактор общего назначения повышенной проходимости, тяговый класс 5. Предназначен для выполнения в агрегате с навесными, полунавесными и прицепными широкозахватными машинами сельскохозяйственных (вспашка и глубокое рыхление почвы, культивация, дискование, боронование, лущение стерни, посев, снегозадержание), транспортных, дорожно-строительных, мелиоративных, землеройных и других работ.
