Держатель шин заземления гальванопокрытие (К188УХЛ2.5)
Код товара 6029731
Артикул К188УХЛ2.5
Страна Россия
Наименование
Упаковки
Сертификат ПИСЬМО 1224.2
Тип изделия Держатель шины
Материал изделия Сталь оцинкованная
Высота, мм 26
Длина, мм 65
Ширина, мм 55
Сфера применения для крепления к конструкциям круглых и плоскихзаземляющих проводников
Климатическое исполнение УХЛ2.5
Все характеристики
Характеристики
Код товара 6029731
Артикул К188УХЛ2.5
Страна Россия
Наименование
Упаковки
Сертификат ПИСЬМО 1224.2Тип изделия Держатель шины
Материал изделия Сталь оцинкованная
Высота, мм 26
Длина, мм 65
Ширина, мм 55
Сфера применения для крепления к конструкциям круглых и плоскихзаземляющих проводников
Толщина материала изделия 2
Климатическое исполнение УХЛ2.5
Все характеристики
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
Держатель шин заземления
Держатель шин заземления К-188 имеет технические характеристики:
Держатель шин заземления К188У2, К188Т2,5 предназначены для крепления к строительным конструкциям круглых (диаметром 10, 12 мм) и плоских (размерами 40×4 и 25×3 мм) заземляющих проводников.
Держатель шин заземления закрепляется пристрелкой, приваркой или винтом.
Заземляющие проводники укладывают в пазы держателя: круглые в верхнюю часть паза, выполненную в виде призмы, плоские в нижнюю прямоугольную часть паза.
Круглые заземляющие проводники и плоские сечением 40×4 и 25×3 мм фиксируются отгибанием элементов.
Допустимая нагрузка на держатель шин заземления составляет 40 H.

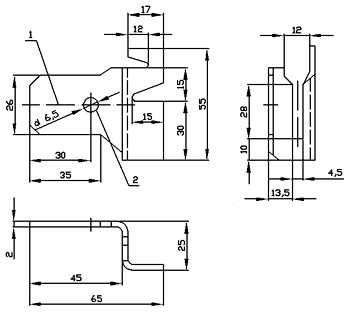

Держатель шин заземления отображен на рис. 1.
Рис. 1 — Держатель шин заземления
Держатель шин заземления К188У2

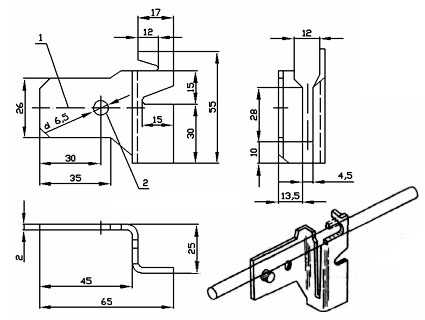

Держатель шин заземления К188У2 предназначен для крепления к строительным конструкциям круглых (диаметром 10,12 мм) и плоских (размерами 40×4 и 25×3 мм) заземляющих проводников. Закрепляется пристрелкой, приваркой или винтом. Заземляющие проводники укладывают в пазы держателя: круглые в верхнюю часть паза, выполненную в виде призмы, плоские в нижнюю прямоугольную часть паза. Круглые заземляющие проводники и плоские сечением 40×4 и 25×3 мм фиксируются отгибанием элементов. Пример применения держателя приведен на рис. 2.
Рис. 2 — -Пример применения держателя
 | ||
 |
Держатель шин заземления К188У2 обладает следующими техническими характеристиками:
1) Климатическое исполнение: У2
2) Изготовляется по: ТУ 36-1453-82
3) Материал: сталь с металлическим покрытием
4) Допустимая нагрузка на держател :40Н
5) Масса 1000шт: 45кг
Держатель шин заземления К188
ДЕРЖАТЕЛЬ ШИН ЗАЗЕМЛЕНИЯ К188
Держатель шин заземления К-188 служит для крепления к строительным конструкциям круглых (диаметром 10, 12 мм) и плоских (размерами 40х4 и 25х3 мм) заземляющих проводников. Закрепляются держатели пристрелкой, сваркой или винтом.
Держатель К188 — заземляющие проводники укладывают в пазы держателя: круглые — в верхнюю часть паза, выполненную в виде призмы, плоские — в нижнюю прямоугольную.
Фиксирование круглых заземляющих проводников и плоских сечением 40х4 мм производится путем отгиба элемента А до упора в верхнюю кромку проводника, плоского проводника сечением 25х3 мм — путем отгиба элемента Б.
Климатическое исполнение:
К-188 УТ2,5 — Оцинкованный лист ( ЦИНК).
К188 УХЛ2,5 — гальваническое покрытие.
 | Технические характеристики:
|
| Держатель К188 | КОД ОКП 34 4951 4011 | Масса 1000 шт — 45 кг | ТУ 36-1453-82 |
