Измеритель длины механический – ИДРМ-М измеритель длины рулонных материалов механический

Измеритель длины L set 7

Механическая система для измерения длины в cм-масштабе

Система Lset7 применяется для измерения длины при производстве или продаже древесины, кабеля, пленки, бумаги, картона, пластмассы, металла и текстиля. Эта система измерения подходит и для лакированных поверхностей.

В комплект входят:

* Механический счетчик длины с двухсторонним валом и рукояткой (ключем) сброса. При заказе обращать внимание на направление вращения! Счетчик может быть выбран из всего ассортимента серий М300, М310, М400, М410 и др. При заказе обращать внимание на направление вращения! Также при заказе необходимо обращать внимание на коэффициент пересчета счетчика с мерным колесом, в зависимости от периметра последнего.

* Измерительное колесо с различной формой и материалом поверхности может быть выбрано из всего ассортимента серий MR2 (периметр 20 см) или MR5 (периметр 50 см). Счетчик с колесом серии MR2 покажет 1 м за 5 оборотов, а с колесом MR5 покажет 1 м за 2 оборота вала. При заказе обращать внимание на материал поверхности колеса и пригодность его к измеряемым материалам. Также при заказе необходимо обращать внимание на идентичность диаметров вала счетчика и осевого посадочного отверстия в измерительном колесе.

Предлагаемые варианты комплектации:

    * M310.010A06C  – малый счетчик, направление вращения I
    * M310.010A06D  – малый счетчик, направление вращения II
    * M310.A01 – малый счетчик, направление вращения I
   * M310.A02 – малый счетчик, направление вращения II
    * MR291.04D  измерительное колесо с периметром 20 см.

    * M410.010A03G  – большой счетчик, направление вращения I
    * M410.010A03H

– большой счетчик, направление вращения II
    * M410.A01  – большой счетчик, направление вращения I
    * M410.A02 – большой счетчик, направление вращения II
    * MR592.07D  измерительное колесо с периметром 50 см.

Точность +/- 1 см. (cо счетчиками M310.A, M410.A)
10 см (c остальными счетчиками)
Предел измерений 999.99 м. (M 310.А) или 9999.95 m/cm (M 410.А)
Скорость с мерным колесом до 200 м/мин.

p-unit.ru

Мерные колеса для энкодеров и механических счетчиков длины

Хотите узнать цену?

Мерное колесо представляет собой специальное тарированное колесо, катящееся по измеряемой поверхности и соединённое со счётчиком оборотов, проградуированным в метрах. Мерные колёса изготавливаются с определённым диаметром и соответственно с заданной длиной окружности обода, кратной применяемой мере длины. Расстояние определяется в счётчике умножением количества оборотов на единицу измерения. При выборе измерительного колеса необходимо учесть тип и свойства измеряемого материала с тем, чтобы покрытие колеса было в хорошем зацеплении с поверхностью товаров, но не повреждало их. Периметр колеса должен соответствовать размеру выбранного счетчика. Чем меньше периметр, тем больше должна быть прикладываемая сила, и тем больше опасность проскальзывания, что может привести к ошибке в показаниях счетчика. Ширина колеса также влияет на качество работы всей системы.

Для сортировки данных в таблице по желаемому параметру достаточно кликнуть по заголовку выбранного столбца

Наименование	Длина окружности / диаметр	Профиль контактной поверхности	Твердость	Материал контактной поверхности	Измеряемые материалы
MR211	0,2 м / 63 мм	Крестообразная накатка		Алюминий	Картон, дерево, текстиль
MR241	0,2 м / 63 мм	Гладкий	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR261	0,2 м / 63 мм	Протектор (бугорки)	55° Shore A	Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук)	Текстиль
MR291	0,2 м / 63 мм	Рифленый	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR512	0,5 м / 159 мм	Крестообразная накатка		Алюминий	Картон, дерево, текстиль
MR542	0,5 м / 159 мм	Гладкий	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR552	0,5 м / 159 мм	Гладкий	94° Shore A	Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока
MR562	0,5 м / 159 мм	Протектор (бугорки)	55° Shore A	Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук)	Текстиль
MR592	0,5 м / 159 мм	Рифленый	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR752	1 фут (30,48 см) / 97 мм	Гладкий	94° Shore A	Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока
MR211 Послать запрос	Длина окружности / диаметр 0,2 м / 63 мм Ширина 12 мм Диаметр осевого отверстия 4 / 7 мм (соответственно счетчику длины) Профиль контактной поверхности Крестообразная накатка Материал корпуса колеса Алюминий Вес 40 г Макс. температура поверхности -30°…+180°C Материал контактной поверхности Алюминий Измеряемые материалы Картон, дерево, текстиль
MR241 Послать запрос	Длина окружности / диаметр 0,2 м / 63 мм Ширина 12 мм Диаметр осевого отверстия 4, 5, 6, 7, 10 мм (соответственно счетчику длины) Профиль контактной поверхности Гладкий Материал корпуса колеса Пластмасса Вес 35 г Макс. температура поверхности -10°…+70°C Материал контактной поверхности Пластмасса Hytrel TPE-E (полиэстер эластомер) Твердость 90° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR261 Послать запрос	Длина окружности / диаметр 0,2 м / 63 мм Ширина 12 мм Диаметр осевого отверстия 4, 6, 7, 10 мм (соответственно счетчику длины) Профиль контактной поверхности Протектор (бугорки) Материал корпуса колеса Алюминий Вес 40 г Макс. температура поверхности -10°…+50°C Материал контактной поверхности Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук) Твердость 55° Shore A Измеряемые материалы Текстиль
MR291 Послать запрос	Длина окружности / диаметр 0,2 м / 63 мм Ширина 12 мм Диаметр осевого отверстия 4, 5, 6, 7, 10 мм (соответственно счетчику длины) Профиль контактной поверхности Рифленый Материал корпуса колеса Пластмасса Вес 35 г Макс. температура поверхности -10°…+70°C Материал контактной поверхности Пластмасса Hytrel TPE-E (полиэстер эластомер) Твердость 90° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR512 Послать запрос	Длина окружности / диаметр 0,5 м / 159 мм Ширина 25 мм Диаметр осевого отверстия 7 / 10 мм (соответственно счетчику длины) Профиль контактной поверхности Крестообразная накатка Материал корпуса колеса Алюминий Вес 350 г Макс. температура поверхности -30°…+180°C Материал контактной поверхности Алюминий Измеряемые материалы Картон, дерево, текстиль
MR542 Послать запрос	Длина окружности / диаметр 0,5 м / 159 мм Ширина 25 мм Диаметр осевого отверстия 6, 7, 10, 12 мм (соответственно счетчику длины) Профиль контактной поверхности Гладкий Материал корпуса колеса Пластмасса Вес 260 г Макс. температура поверхности -10°…+70°C Материал контактной поверхности Пластмасса Hytrel TPE-E (полиэстер эластомер) Твердость 90° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR552 Послать запрос	Длина окружности / диаметр 0,5 м / 159 мм Ширина 25 мм Диаметр осевого отверстия 7 / 10 мм (соответственно счетчику длины) Профиль контактной поверхности Гладкий Материал корпуса колеса Алюминий Вес 320 г Макс. температура поверхности -30°…+80°C Материал контактной поверхности Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан) Твердость 94° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока
MR562 Послать запрос	Длина окружности / диаметр 0,5 м / 159 мм Ширина 25 мм Диаметр осевого отверстия 7 / 10 мм (соответственно счетчику длины) Профиль контактной поверхности Протектор (бугорки) Материал корпуса колеса Алюминий Вес 320 г Макс. температура поверхности -10°…+50°C Материал контактной поверхности Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук) Твердость 55° Shore A Измеряемые материалы Текстиль
MR592 Послать запрос	Длина окружности / диаметр 0,5 м / 159 мм Ширина 25 мм Диаметр осевого отверстия 6, 7, 10, 12 мм (соответственно счетчику длины) Профиль контактной поверхности Рифленый Материал корпуса колеса Пластмасса Вес 260 г Макс. температура поверхности -10°…+70°C Материал контактной поверхности Пластмасса Hytrel TPE-E (полиэстер эластомер) Твердость 90° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR752 Послать запрос	Длина окружности / диаметр 1 фут (30,48 см) / 97 мм Ширина 13 мм Диаметр осевого отверстия 4, 7, 10 мм (соответственно счетчику длины) Профиль контактной поверхности Гладкий Материал корпуса колеса Алюминий Вес 100 г Макс. температура поверхности -30°…+80°C Материал контактной поверхности Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан) Твердость 94° Shore A Измеряемые материалы Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока

www.germany-electric.ru

Механические счетчики ходов, длины и оборотов

Сенсорная техника BAUMER Счетчики и тахометры Механические счетчики

Мы предлагаем оборудование BAUMER по ценам, ниже заводских. При каждом запросе указывайте полный заказной номер прибора.

Хотите узнать цену?

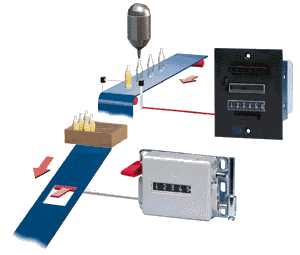

Счетчики Hххх – счетчики ходов (возвратно-поступательных движений), сбоку имеют рычаг.

Счетчики Uxxx – счетчики числа оборотов.

Счетчики Mxxx – счетчики длины (метров), применяются только с мерными колесами.

          Счетчики длины M300, M310 с валом 4 мм и мерными колесами MR2x1.04

          Счетчики длины M400, M410 с валом 7 мм и мерными колесами MR5x2.07

Для сортировки данных в таблице по желаемому параметру достаточно кликнуть по заголовку выбранного столбца

Наименование	Размер	Пределы счета	Высота цифр	Пересчет длины	Диаметр вала	Мерное колесо
h226 U126	40 x 29 x 27,5 мм	99 999	4,5 мм		4 мм	—
h227 U127 T127	40 x 29 x 27,5 мм	99 999 и 9 999 (Т127)	4,5 мм		4 мм	—
h400 M300 U300	69 x 48 x 28 мм	999 999 (h400 и U300), 99 999,9 (М300)	4,5 мм	5 об. = 10 чисел = 1 м (с мерным колесом 20 см)	4 мм	MR2xx.04x
h410 M310 U310	69 x 48 x 28 мм	99 999 (Н310 и U310), 9999,9 (М310)	4,5 мм	5 об. = 10 чисел = 1 м (с мерным колесом 20 см)	4 мм	MR2xx.04x
h500 M400 U400 U401	92 x 64 x 45 мм	9999999 (Н400, U400 и U401), 999999,9 (М400)	7 мм	2 об. = 10 чисел = 1 м (с мерным колесом 50 см)	7 мм	MR5xx.07x
h510 M410 U410 M411 U411	92 x 64 x 45 мм	99 999	7 мм		7 мм	MR5xx.07x
M310.A *PTB поверка	69 x 48 x 28 мм	999,99 м	4,5 мм	5 об. = 100 чисел = 1 м (с мерным колесом 20 см)	4 мм	MR2xx.04x
M410.A * PTB поверка	92 x 64 x 45 мм	9999,95	7 мм	2 об. = 10 чисел = 1 м (с мерным колесом)	7 мм	MR5xx.07x

* PTB поверка — эта пометка означает, что данный прибор проверен на точность и калибровку государственной сертифицированной метрологической организацией PTB (Physikalisch-Technische Bundesanstalt) и может использоваться как образцовый прибор.

---

h226 U126 Послать запрос

Механический счетчик ходов (возвратно-поступательных движений) Н126 с функцией сложения, счетчик числа оборотов U126 с функциями сложения и вычитания. Установка ноля поворотной ручкой. При заказе обращать внимание на направление вращения оси счетчика. На фотографии пример применения счетчиков ходов h226 для учёта числа срабатываний на серийно выпускаемом вакуумном высоковольтном выключателе, применяемом в электроэнергетике. Украинская компания-производитель успешно применяет счётчики с 2006 года. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 40 x 29 x 27,5 мм Привод Cправа или слева (на выбор) (H) Счетчик ходов Н126 (суммирующий) (U) Счетчик числа оборотов U126 (суммирующий / вычитающий) Усилие 0,30 Нсм при 1000 об/мин (U126) Нагрузка вращательная (макс) 2000 об/мин Нагрузка ходовая (макс) 500 ходов/мин Пределы счета 99 999 Высота цифр 4,5 мм Угол отклонения рычага 38°…60° Сброс Рифленая кнопка Пересчет числа ходов 1 ход = 1 число Пересчет числа оборотов 1 оборот = 1 число Вес 90 г Диаметр вала 4 мм Мерное колесо —

---

h227 U127 T127 Послать запрос

Механический счетчик ходов (возвратно-поступательных движений) или предметов — Н127 , счетчик Т127 с функцией сложения, счетчик числа оборотов U127 с функциями сложения и вычитания. Установка ноля поворотной ручкой. При заказе обращать внимание на направление вращения оси счетчика. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 40 x 29 x 27,5 мм Привод Справа или слева (на выбор) (H) Счетчик ходов Н127 (суммирующий) (U) Счетчик числа оборотов U127 (суммирующий / вычитающий) (T) Счетчик единиц (штучный) Т127 (суммирующий) Усилие 0,30 Нсм при 1000 об/мин (U127) Нагрузка вращательная (макс) 2000 об/мин Нагрузка ходовая (макс) 500 ходов/мин Пределы счета 99 999 и 9 999 (Т127) Высота цифр 4,5 мм Угол отклонения рычага 38°…60° Сброс Рифленая кнопка Пересчет числа ходов 1 ход = 1 число Пересчет числа оборотов 1 оборот = 1 число Вес 90 г Диаметр вала 4 мм Мерное колесо —

---

h400 M300 U300 Послать запрос

Механический счетчик ходов (возвратно-поступательных движений) H 300 (Н300) с функцией сложения, счетчик числа оборотов U300, счетчик длины M 300 (М300) работает совместно с мерным колесом на сложение и вычитание. Сброс на ноль выполняется вставляемым ключом. При заказе обращать внимание на направление вращения оси счетчика. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 69 x 48 x 28 мм Привод С двух сторон (H) Счетчик ходов h400 (суммирующий) (M) Счетчик длины (в метрах) М300 (суммирующий / вычитающий) (U) Счетчик числа оборотов U300 (суммирующий / вычитающий) Усилие 0,15 Нсм при 1000 об/мин (U300) Нагрузка вращательная (макс) 3000 об/мин Нагрузка ходовая (макс) 500 ходов/мин Пределы счета 999 999 (h400 и U300), 99 999,9 (М300) Высота цифр 4,5 мм Угол отклонения рычага 38°…60° Сброс Посредством ключа Пересчет числа ходов 1 ход = 1 число Пересчет длины 5 об. = 10 чисел = 1 м (с мерным колесом 20 см) Пересчет числа оборотов 1 об. = 1 число Вес 130 г Диаметр вала 4 мм Мерное колесо MR2xx.04x

---

h410 M310 U310 Послать запрос

Механический счетчик ходов (возвратно-поступательных движений) Н310 с функцией сложения, счетчик числа оборотов U310, счетчик длины М310 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе обращать внимание на направление вращения оси счетчика. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 69 x 48 x 28 мм Привод С двух сторон (H) Счетчик ходов Н310 (суммирующий) (M) Счетчик длины (в метрах) М310 (суммирующий / вычитающий) (U) Счетчик числа оборотов U310 (суммирующий / вычитающий) Нагрузка вращательная (макс) 3000 об/мин Нагрузка ходовая (макс) 500 ходов/мин Пределы счета 99 999 (Н310 и U310), 9999,9 (М310) Высота цифр 4,5 мм Угол отклонения рычага 38°…60° Сброс Рычагом Пересчет числа ходов 1 ход = 1 число Пересчет длины 5 об. = 10 чисел = 1 м (с мерным колесом 20 см) Пересчет числа оборотов 1 об. = 1 число Вес 130 г Диаметр вала 4 мм Мерное колесо MR2xx.04x

---

h500 M400 U400 U401 Послать запрос

Механический счетчик ходов (возвратно-поступательных движений) Н400 с функцией сложения, счетчик числа оборотов U400 и U401, счетчик длины М400 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе обращать внимание на направление вращения оси счетчика. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 92 x 64 x 45 мм Привод С двух сторон внизу (H) Счетчик ходов Н400 (суммирующий) (M) Счетчик длины (в метрах) М400 (суммирующий / вычитающий) (U) Счетчик числа оборотов U400 и U401 (суммирующий / вычитающий) Нагрузка вращательная (макс) 1000 об/мин Нагрузка ходовая (макс) 500 ходов/мин Пределы счета 9999999 (Н400, U400 и U401), 999999,9 (М400) Высота цифр 7 мм Угол отклонения рычага 38°…60° Сброс Ключом Пересчет числа ходов 1 ход = 1 число Пересчет длины 2 об. = 10 чисел = 1 м (с мерным колесом 50 см) Пересчет числа оборотов 1 об. = 1 число Вес 350 г Диаметр вала 7 мм Мерное колесо MR5xx.07x

---

h510 M410 U410 M411 U411 Послать запрос

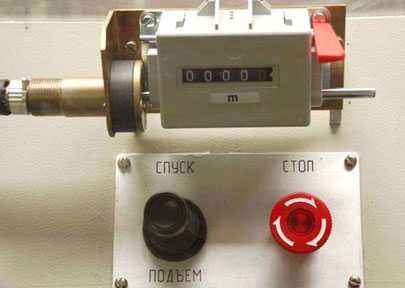

Механический счетчик ходов (возвратно-поступательных движений) Н410 с функцией сложения, счетчики числа оборотов U410 и U411, счетчики длины М410 и М411 с функциями сложения и вычитания. Установка ноля поворотным рычагом. При заказе необходимо обращать внимание на направление вращения оси счетчика. На фотографии пример применения счетчиков длины М410 на серийно выпускаемой электролебёдке с длиной троса до 4.000 м, применяемой в нефтедобывающей отрасли. Российская компания-производитель успешно применяет счётчики с 2007 года. Пересчет длины М410 (на выбор): 1 об. = 10 чисел = 1 м (с мерным колесом 100 см), пределы: 9999,9 2 об. = 10 чисел = 1 м (с мерным колесом 50 см), пределы: 9999,9 (стандартное исполнение) 2 об. = 100 чисел = 1 м (с мерным колесом 50 см), пределы: 999,99 5 об. = 10 чисел = 1 м (с мерным колесом 20 см), пределы: 9999,9 5 об. = 100 чисел = 1 м (с мерным колесом 20 см), пределы: 999,99 Пересчет длины М411: 2 об. = 10 чисел = 1 м (с мерным колесом 50 см), пределы: 9999,9 Функции счета Суммирующий / вычитающий Крепление Жесткое на болтах или подвижное на петле Размер 92 x 64 x 45 мм Привод С двух сторон внизу (H) Счетчик ходов Н410 (суммирующий) (M) Счетчик длины (в метрах) М410 и М411 (суммирующий / вычитающий) (U) Счетчик числа оборотов U410 и U411 (суммирующий / вычитающий) Нагрузка вращательная (макс) U410: 3000 об/мин, U411: 1000 об/мин Нагрузка ходовая (макс) Н410 — 500 ходов/мин Пределы счета 99 999 Высота цифр 7 мм Угол отклонения рычага 38°…60° Сброс Рычагом Пересчет числа ходов 1 ход = 1 число Пересчет числа оборотов U410: 1об.=1 или 10чисел, U411: 1об.=1число Вес 380 г Особенности Большой выбор редукции для М410 и U410 Диаметр вала 7 мм Мерное колесо MR5xx.07x Рекомендуемые принадлежности и документация:

---

M310.A *PTB поверка Послать запрос

Механический счетчик длины с функциями сложения и вычитания. Поверен от PTB. При заказе обращать внимание на направление вращения оси счетчика. При применении мерного колеса цена деления — 1 см. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 69 x 48 x 28 мм Привод С двух сторон (M) Счетчик длины (в метрах) M310.A (суммирующий / вычитающий) Нагрузка вращательная (макс) 60 м/мин с мерным колесом 20 см Пределы счета 999,99 м Высота цифр 4,5 мм Сброс Рычагом Пересчет длины 5 об. = 100 чисел = 1 м (с мерным колесом 20 см) Вес 130 г Особенности *PTB-счетчик (см. выше) Температура окружающей среды 0…+60°C Диаметр вала 4 мм Мерное колесо MR2xx.04x Рекомендуемые принадлежности и документация:

---

M410.A * PTB поверка Послать запрос

Механический счетчик длины с функциями сложения и вычитания, поверен от РТВ. При заказе обращать внимание на направление вращения оси счетчика. Функции счета Суммирующий / вычитающий Крепление Сзади Размер 92 x 64 x 45 мм Привод С двух сторон (M) Счетчик длины (в метрах) M410.A (суммирующий / вычитающий) Нагрузка вращательная (макс) макс. 200 м/мин с мерным колесом Пределы счета 9999,95 Высота цифр 7 мм Сброс Рычагом Пересчет длины 2 об. = 10 чисел = 1 м (с мерным колесом) Вес 380 г Особенности *PTB-счетчик (см. выше) Температура окружающей среды 0…+60°C Диаметр вала 7 мм Мерное колесо MR5xx.07x Рекомендуемые принадлежности и документация:

---

www.germany-electric.ru

:: Элеконт :: Измерители длины кабеля «МЕТРАЖ»

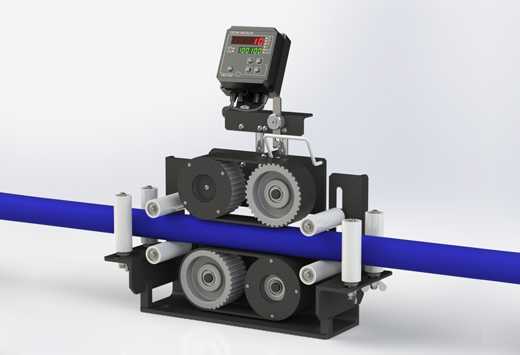

Метраж-20-1
c одинарным направляющим
роликом

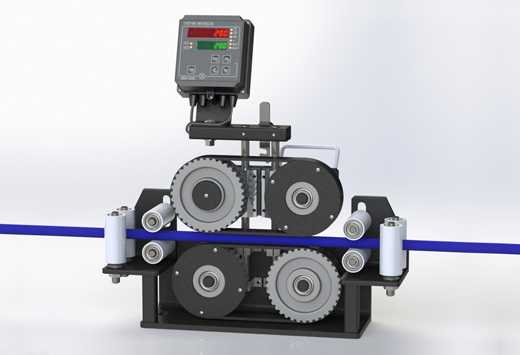

Метраж-20-4
c роликовой клетью из четырех
роликов

Метраж-50-4
c роликовой клетью из четырех
роликов

Метраж-50-СВ
c самосводящимися
откидными роликами

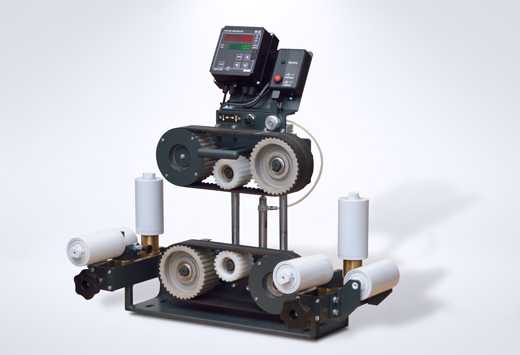

Метраж-100-СВ-П-КП
самосводящиеся ролики
пневмоприжим
контроллер печати

Метраж-100-СВ-П-КП
передние ролики откинуты
гусеничный узел поднят

Назначение:

Измерители длины кабеля Метраж предназначены для измерения длины кабеля и кабельных изделий в процессе их производства, а также для измерений длины кабеля при совершении торговых операций на предприятиях кабельной промышленности и торговых организациях.

Применение гусеничного механического преобразователя позволяет значительно снизить недостатки измерения длины кабеля, обусловленные применением обычного мерного колеса.

• Измеритель длины не является тяговым устройством



Недостатки стандартного мерного колеса:

• Вибрация и проскальзывание мерного колеса на больших скоростях, что ведет к ошибкам измерения

• Большая ошибка измерения неровных кабелей

• Деформация измеряемого изделия

• Значительная ошибка измерения, обусловленная изгибом (соответственно и деформацией) измеряемого изделия в месте контакта с колесом!

Ошибка тем больше, чем больше диаметр кабеля и чем меньше диаметр мерного колеса и рассчитывается по формуле:

Δ = r/(R + r) = d/(D + d)

где r/d, R/D — радиус/диаметр провода и мерного колеса соответственно.

Например, при диаметре мерного колеса 200мм и диаметре провода 5мм, ошибка составит 5/(200+5) = 0,024 = 2,4%

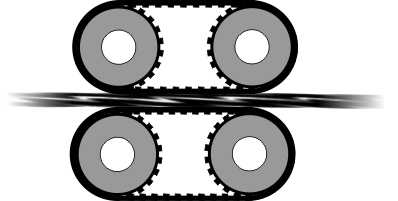

Преимущества гусеничных измерителей длины:

• Отсутствует проскальзывание провода

• Отсутствует ошибка измерения неровных кабелей

• Измеряемое изделие не деформируется

• Отсутствует погрешность, связанная с изгибом изделия

• Точность измерения не зависит от степени износа ремней (УЗНАТЬ ПОЧЕМУ)

Износ ремней не влияет на результат измерения длины, поскольку процесс измерения осуществляется на участке, где ремень и кабель прямые.

Износ ремня эквивалентен уменьшению диаметра d (d2<d1). Например, через измеритель проходит отрезок изделия длиной 360мм. На верхнем рисунке — начало измерения отрезка, на нижнем — конец. При прохождении данной длины на ней накладывается 36 зубьев ремня (шаг зуба 10мм), это будет соответствовать ровно одному обороту зубчатого колеса.
Расчет длины производится по количеству оборотов колеса. При износе ремня, т.е. при уменьшении диаметра d1: шаг ремня остается неизменным, кол-во зубьев накладываемое на нашу длину — то же, следовательно и количество оборотов будет таким же. В результате измеренная длина не изменится.





Конфигуратор заказного кода:

Рекомендации по выбору изделия:

Метраж —20 / 50 / 100 подходят для измерения длины кабельных изделий малого / среднего / большого сечений соответственно.

Выбор откидных передних направляющих роликов (Метраж-хх-4Т) призван облегчить труд оператора при заправке кабеля в измеритель.  Особенно полезна данная опция при больших диаметрах кабеля.

Применение механизма сведения с самоцентрирующимися направляющими роликами (Метраж-хх-СВ) позволяет избежать погрешности измерения, вызванной несоосной заправкой кабеля в измеритель. Кроме того, в системе сводящихся роликов передние ролики являются откидными, это упрощает процесс заправки кабеля.

Пневмоприжим (Метраж-хх-хх-П) обеспечивает более надёжный прижим кабеля между измерительными роликами. Данная опция требует подвода сжатого воздуха к установке.

Измеритель длины с контроллером печати (Метраж-хх-хх-х-КП) подходит для всех применений, где есть необходимость подключения промышленных маркирующих устройств для маркировки длины. Маркирующее устройство подключается непосредственно к измерителю длины. Шаг растра печати — 0,166 мм. Контроллер управления печатью исключает повтор и наложение маркирующих импульсов при отмотке кабеля в обратную сторону при маркировании на линиях перемотки.

Блокиратор счета (Метраж-хх-хх-х-х-Б) представляет собой датчик, который мгновенно прекращает подсчет метража при выходе кабеля из измерителя. При больших скоростях без этого датчика измеритель может по инерции еще некоторое время продолжить счет.

Полиуретановый ремень (Метраж-хх-хх-х-х-х-ПУ) имеет значительно больший срок службы, чем резиновый ремень. Низкая истераемость — условный срок службы в 3 раза превышает срок службы резинового ремня. Высокая прочность — в 20 раз превышает прочность резины. Высокое сопротивление разрыву и многократным деформациям.
Рекомендуется заказывать совместно с пневмоприжимом, так как при гладкой поверхности измеряемого изделия возможно проскальзывание верхнего измерительного ремня!



Технические характеристики:

www.elecont.com.ua

Мерные колеса для механических счетчиков длины

Наименование	Длина окружности / диаметр	Профиль контактной поверхности	Твердость	Материал контактной поверхности	Измеряемые материалы
MR211	0,2 м / 63 мм	Крестообразная накатка		Алюминий	Картон, дерево, текстиль
MR241	0,2 м / 63 мм	Гладкий	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR261	0,2 м / 63 мм	Протектор (бугорки)	55° Shore A	Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук)	Текстиль
MR291	0,2 м / 63 мм	Рифленый	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR512	0,5 м / 159 мм	Крестообразная накатка		Алюминий	Картон, дерево, текстиль
MR542	0,5 м / 159 мм	Гладкий	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR552	0,5 м / 159 мм	Гладкий	94° Shore A	Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока
MR562	0,5 м / 159 мм	Протектор (бугорки)	55° Shore A	Износостойкий эластичный полимер NBR Nitril (нитрил-бутадиеновый каучук)	Текстиль
MR592	0,5 м / 159 мм	Рифленый	90° Shore A	Пластмасса Hytrel TPE-E (полиэстер эластомер)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, текстиль
MR752	1 фут (30,48 см) / 97 мм	Гладкий	94° Shore A	Высокопрочный эластомер Vulkollan PUR (вулколан полиуретан)	Пластмасса, лакированная поверхность, бумага, картон, дерево, металл, проволока

www.indstore.ru

Назначение и виды механических измерителей длины

Механические счётчики используются повсеместно, в особенности, когда источником сигнала  является механическое перемещение. Счётчик хода  считает возвратно-поступательные движения рычага; счётчик длины использует для этого мерное колесо; счётчик числа оборотов сопряжен с приводом. Далее рассмотрим работу механических измерителей длины кабеля.

Вообще счетчики для измерения длины механического типа бывают контактными и бесконтактными. Контактные измерители определяют длину путем механического контакта измерительного устройства и измеряемого материала. Широкий выбор механических измерителей длины представлен на странице http://kiparis-spb.ru/catalogue/category/335/.

Механический счетчик длины состоит из измерительного устройства, которое установлено на раме с приспособлением для пропускания измеряемого материала. В таких счетчиках измерителем  является мерное колесо, которое катится по измеряемому кабелю  и определяет его длину.

В зависимости от типа  устройства счетчик метража может иметь механическое или электронно-механическое исполнение. Механический измеритель длины является устройством, которое  переводит показатели замеров в определенное значение длины по средствам коэффициента пересчета.  Электронно-механический измеритель имеет датчики, которые реагируют на метки, расположенные на  торце колеса. При замере сигнал с этих меток подается на электронный блок, который преобразует информацию и выводит ее в привычном виде на табло.

При  эксплуатации измерителя длины, мерное колесо со временем изнашивается путем истирания  поверхности, соответственно уменьшается его  наружный диаметр.  Благодаря наличию  счетчика импульсов погрешность измерения компенсируется путем возрастания, по мере износа мерного колеса.  Следует отметить, что счетчик кабеля механического типа такой возможности не имеет. Поэтому в случае износа мерного колеса механического прибора  придется произвести его замену.

Измеритель длины кабеля может  использовать не только в качестве самостоятельной единицы, но и как дополнительное приспособление для  механических, полуавтоматических и автоматических станков, перематывающих кабель, провод или трос.

Некоторые модели счетчиков  имеет функцию  установки параметров длины, что позволяет оператору задавать нужное значение длины кабеля, по достижении которой будет подан сигнал об остановке намотки.

Читать далее

www.infpol.ru

Измеритель длины L set 7

Механическая система для измерения длины в cм-масштабе

Система Lset7 применяется для измерения длины при производстве или продаже древесины, кабеля, пленки, бумаги, картона, пластмассы, металла и текстиля. Эта система измерения подходит и для лакированных поверхностей.

В комплект входят:

* Механический счетчик длины с двухсторонним валом и рукояткой (ключем) сброса. При заказе обращать внимание на направление вращения! Счетчик может быть выбран из всего ассортимента серий М300, М310, М400, М410 и др. При заказе обращать внимание на направление вращения! Также при заказе необходимо обращать внимание на коэффициент пересчета счетчика с мерным колесом, в зависимости от периметра последнего.

* Измерительное колесо с различной формой и материалом поверхности может быть выбрано из всего ассортимента серий MR2 (периметр 20 см) или MR5 (периметр 50 см). Счетчик с колесом серии MR2 покажет 1 м за 5 оборотов, а с колесом MR5 покажет 1 м за 2 оборота вала. При заказе обращать внимание на материал поверхности колеса и пригодность его к измеряемым материалам. Также при заказе необходимо обращать внимание на идентичность диаметров вала счетчика и осевого посадочного отверстия в измерительном колесе.

Предлагаемые варианты комплектации:

    * M310.010A06C  – малый счетчик, направление вращения I
    * M310.010A06D  – малый счетчик, направление вращения II
    * M310.A01 – малый счетчик, направление вращения I
   * M310.A02 – малый счетчик, направление вращения II
    * MR291.04D  измерительное колесо с периметром 20 см.

    * M410.010A03G  – большой счетчик, направление вращения I
    * M410.010A03H – большой счетчик, направление вращения II
    * M410.A01  – большой счетчик, направление вращения I
    * M410.A02 – большой счетчик, направление вращения II
    * MR592.07D  измерительное колесо с периметром 50 см.

Точность +/- 1 см. (cо счетчиками M310.A, M410.A)
10 см (c остальными счетчиками)
Предел измерений 999.99 м. (M 310.А) или 9999.95 m/cm (M 410.А)
Скорость с мерным колесом до 200 м/мин.

www.indstore.ru
