Лабораторная работа №3. «Измерение показателя преломления стекла»

 «Мало знать — надо уметь применять»

Рене Декарт

В предыдущей теме говорилось о явлении преломления света, а также вывели один из основных законов распространения света: закон преломления.

Преломление — это изменение направления распространения света, возникающее на границе раздела двух прозрачных сред или в толще среды с непрерывно изменяющимися свойствами.

Закон преломления света гласит, что луч падающий, луч преломленный и перпендикуляр, восставленный в точке падения луча к границе раздела двух сред, лежат в одной плоскости. Отношение же синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред, не зависящая от угла падения.

Как известно, любой постигнутый закон человек стремится использовать на практике.

Цель лабораторной работы: наблюдение преломления света на границе раздела сред воздух — стекло, а также измерение показателя преломления стекла.

Оборудование: источник электропитания, лампа, ключ, соединительные провода, экран со щелью, плоскопараллельная стеклянная пластина в форме трапеции, лист бумаги, линейка и карандаш.

Перед выполнением лабораторной работы необходимо произвести небольшую подготовку.

Так как будет определяться показатель преломления стекла относительно воздуха, то закон преломления света будет иметь вид:

где a — это угол падения пучка света на грань пластинки, b — угол преломления светового пучка в стеклянной пластине.

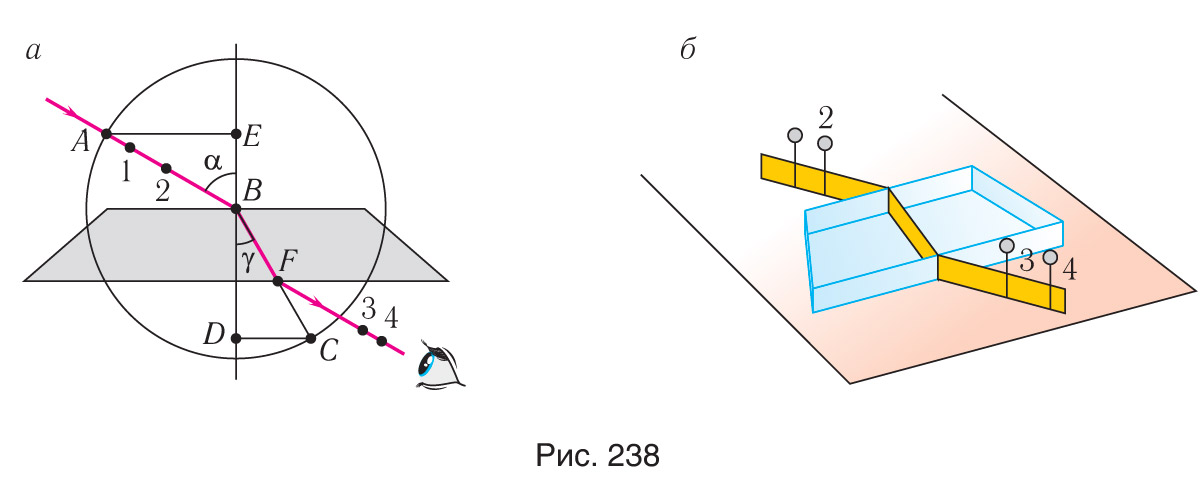

Для того, чтобы определить отношение синусов, поступают следующим образом. В самом начале, пластину необходимо разместить на листе бумаги и с помощью карандаша обвести ее малую и большую грани. Затем, не смещая пластины, на ее малую грань необходимо направить узкий световой пучок под любым углом к грани. После этого, вдоль падающего на пластину и вышедшего из нее световых пучков, карандашом проставляются 4 точки.

Сняв пластину с листа бумаги, с помощью линейки прочерчивают входящий, преломленный и выходящий лучи. Затем, через точку раздела двух сред — воздух-стекло — опускается перпендикуляр к границе раздела и отмечаются углы падения и преломления. После этого, с помощью циркуля, рисуется окружность произвольного радиуса с центром в точке раздела двух сред воздух-стекло, и строятся два прямоугольных треугольника, например, ABE и CBD.

Тогда, исходя из определения синуса угла, можно записать, что

Длины отрезков АЕ и DC, стоящих в формуле, измеряют при помощи линейки с миллиметровыми делениями. Их значения подставляются в расчетную формулу и высчитывают показатель преломления стекла.

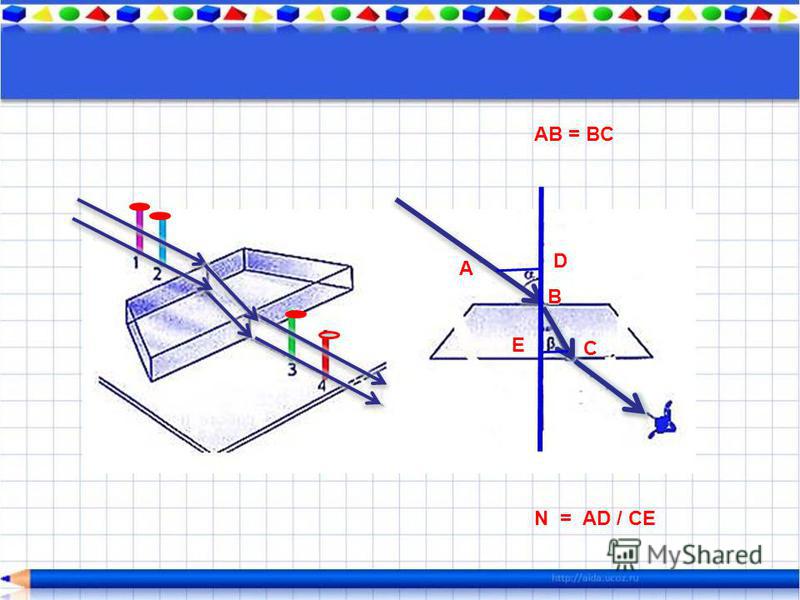

Если в кабинете не хватает оборудования, то можно воспользоваться булавками. Для этого нужно на стол положить кусок поролона, для того чтобы было удобнее воткнуть булавки, и накрыть его белым листом бумаги. Сверху, на него, положить плоскопараллельную стеклянную пластину и, как и в предыдущем случае, обвести карандашом ее малую и большую грани. Затем возле малой грани воткнем первую булавку, вторую булавку воткнем под некоторым углом к первой, но так, чтобы у нас был ярко выраженный угол падения. Наблюдая за двумя булавками через большую грань, найдем точку расположения третьей булавки, чтобы первая и вторая загораживали друг друга. Снимаем оборудование и с помощью линейки достраиваем падающий и преломленный лучи, а также перпендикуляр к точке падения луча на пластину. Далее все делается точно так же, как и в выше описанном нами способе.

А теперь приступим непосредственно к работе.

Для удобства записей результатов измерений и вычислений составим следующую таблицу.

Ход выполнения работы:

1. Установите источник света на столе. В окно прибора вставьте рамку со щелью так, чтобы щель располагалась вертикально.

2. Соберите электрическую цепь, присоединив лампочку к источнику постоянного тока через выключатель. Замкните цепь и получите яркую, тонкую полосу света на бумаге — световой луч.

3. Наблюдайте явление преломления света при различных углах паления, а затем зафиксируйте ход лучей.

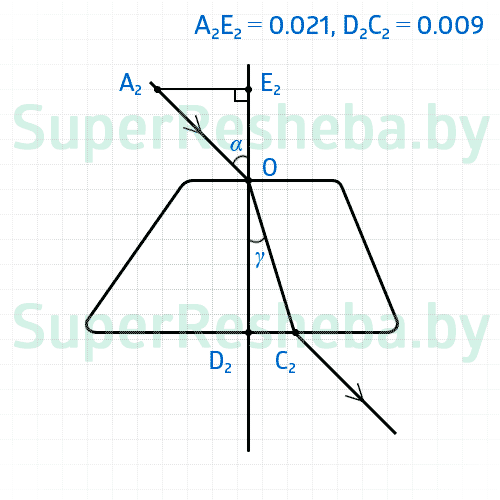

4. Выполните построения в соответствии с рисунком и измерьте длины отрезков АЕ и DC Результаты измерений занесите в таблицу.

5. По формуле рассчитайте значение показателя преломления стекла и занесите его в таблицу.

6. Проделайте данный эксперимент еще не менее двух раз, меняя угол падения луча на пластинку, не забывая заносить все полученные данные в таблицу.

7. После проделанной работы рассчитайте абсолютные погрешности измерения отрезков.

8. Далее вычислите относительную и абсолютную погрешности измерения показателя преломления стекла.

9. Сравните результаты, полученные по формулам, и сделайте вывод о зависимости или независимости показателя преломления от угла падения светового луча.

Контрольные вопросы:

1. От чего зависит показатель преломления вещества?

2. В чем заключается явление полного отражения света на границе раздела двух сред?

3. Запишите формулу для вычисления скорости света в веществе с показателем преломления

n.

Дополнительное задание:

Попробуйте, используя стеклянную пластинку, наблюдать явление полного отражения. Запишите, как вы осуществляли этот эксперимент.
