ОБОРУДОВАНИЕ ДЛЯ СОРТИРОВКИ ИЛИ ИЗМЕЛЬЧЕНИЯ СТРУЖКИ
Оборудование для переработки стружки можно использовать как индивидуально, для выполнения определенной функции в технологическом процессе утилизации стружки, так и в составе комплексных линий
Первый этап — это измельчение металлической стружки..
Стружку дробят перед операциями осушения в центрифугах и брикетирования.
1 Сортировка стружки
Барабанный грохот ( Сепаратор) УССМ — 21 предназначен сортировки стружки черных металлов путем просеивания металлической вьюнообразной стружки при перемещении ее по вращающемуся цилиндру с отверстиями (барабанному грохоту) для отделения мелкой фракции.. Позволяет в несколько раз снизить занимаемый объем металлической стружки. Максимальная фракция сортировки определяется Заказчиком. Мелкая фракция может сразу использоваться для брикетирования, а крупная подвергается дополнительному дроблению на измельчителях.
2 )Измельчение стружки

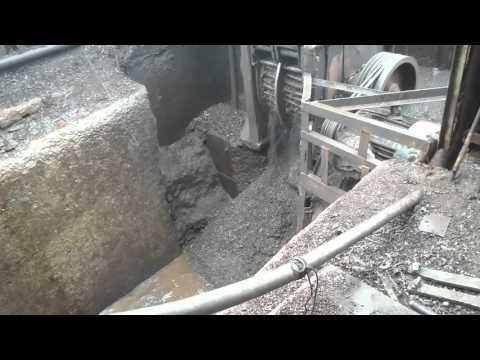

Стружкодробилки ) СМ-2, СК-2М, ДС-1Р, ИР 6х6 и т д , работают с большинством материалов независимо от формы стружки и загружаются периодически с помощью ковша или постоянно конвейером.Такое оборудование легко работает с небольшими скрученными мотками проволоки. При больших размерах мотков стружки необходимо их разрывать при помощи специальных валковых дробилок ( СВ-4, СВ-5, НКМЗ и т д ) Стружкодробильный агрегат СДА-7 перерабатывает мотки стружки любого размера , т к имеет в своем составе валковую дробилку, конвейер и молотковую дробилку
3)Осушение стружки от масла или эмульсии . .
Центрифуга Steimel Permolex~Polar K51 может обрабатывать полученные в результате токарной обработки, распиливания или размалывания металлическую стружку или опилки из следующих материалов: сталь, нержавеющая сталь, серый чугун , алюминий . Отделенные масло или эмульсия могут быть очищены и возвращены в технологический процесс для повторного использования. Ее производительночть до 1,7 м3 в час . Балее мощные центрифуги ФВВ 1001 способны в непрерывном режиме перерабатывать до 10 т/час
4)Брикетирование стружки.
Брикетировочные прессы Б6234,БЗС, AYMAS BP 80 перерабатывают стружку длиной до 50 мм в плотные брикеты весом до 1 кг
В ходе переработки стружки значительно снижается объем, занимаемый стружкой: а брикетирование уменьшает его в 10-15 раз. Одновременно сокращается контактная поверхность стружки, что уменьшает ее угар во время плавления в несколько раз. Благодаря установке брикетировочного оборудования непосредственно в цехе металлообработки уменьшаются объемы накапливающейся стружки и значительно снижаются расходы на ее обработку и транспортировку Брикетировочные прессы Б6238 способны перерабатывать до 5 тонн металлической струдки в час.
ГОСТ НА СТРУЖКУ
14А стружка стальная
— Сыпучая мелкая стальная стружка и высечка. — Не допускаются кусковой металлолом. Углеродистая стальная стружка не должна быть смешана с чугунной стружкой и стружкой из цветных и легированных металлов. Стружка не должна быть горелой и проржавленной. — Длина витка стружки и высечки должна быть не более 50 мм. Масса высечки не более 0,025кг
15А стружка стальная
— Сыпучая мелкая стальная стружка и высечка. — Не допускаются кусковой металлолом. Стальная стружка не должна быть смешана с чугунной стружкой и стружкой цветных металлов. Углеродистая стружка не должна быть смешана с легированной. Легированная стружка должна быть только одной группы или марки. Стружка не должна быть горелой и проржавленной. — Длина витка стружки и высечки должна быть не более 100 мм. Масса высечки не более 0,05 кг
16А стружка стальная вьюнообразная
— Вьюнообразная стальная стружка. — Не допускаются кусковой металлолом. Стальная стружка не должна быть смешана с чугунной стружкой и стружкой из цветных металлов. Углеродистая стружка не должна быть смешана с легированной. Легированная стружка должна быть только одной группы или марки. Стружка не должна быть горелой и проржавленной.
24А стружка чугунная
— Чугунная стружка без кускового металлолома — Чугунная стружка не должна быть смешана со стальной стружкой и стружкой из цветных металлов. Стружка не должна быть проржавленной.
6А брикеты из стальной стружки
— Брикеты должны быть спрессованы из стальной стружки, не смешанной с чугунной стружкой и стружкой из цветных металлов. Брикетируемая углеродистая стружка не должна смешиваться с легированной. не регламентируются. — Масса брикетов должна быть не менее 2 кг и не более 50 кг при плотности не менее 5000 кг/м3.
23A Брикеты из чугунной стружки
— Брикеты должны быть спрессованы из чугунной стружки, не смешанной со стальной стружкой и стружкой из цветных металлов. Не допускается брикетирование проржавленной (налет ржавчины допускается) и горелой стружки. — Габариты не регламентируются. Масса брикетов должна быть не менее 2 кг, но не более 20 кг при плотности не менее 5000 кг/м3. Количество стружки, осыпавшейся при транспортировании и разгрузке у потребителя, не должно превышать 5% от массы партии
———————
impexpress.ru

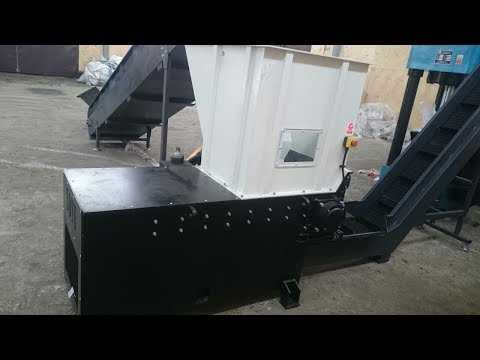

Стружкодробилка
Во многих производственных сферах, в частности на предприятиях по изготовлению металлических изделий, таких как металлическая проволока и прочие изделия, используется специальное оборудование, которое выполняет переработку металлической стружки. Таким оборудованием является, как правило, специальная дробилка стружки.
Стружкодробилка является незаменимым оборудованием, которое производит измельчение витых кусков металлической стружки. Дробилка производит разрыв наиболее уплотненных комков любого вида стружки. Она перерабатывает стружку любой длины, толщины, и способна раздробить даже витое изделие. Измельчение данного материала необходимо для того, чтобы стружка уменьшалась в объеме, а соответственно занимала меньшую площадь при хранении. К тому же измельчение стружки важно при таких работах, как просушивание ее в центрифуге, а также перед такими операциями, как брикетирование. Важно и то, что данное оборудование перерабатывает стружку из любого материала. Стружкодробилка прекрасно работает с такими материалами, как титан, сталь, медь, алюминий и нержавеющая сталь, то есть практически с любыми видами металлов.
Производительность и принцип работы стружкодробилки
Производительность данного оборудования варьируется в широком диапазоне, однако, средними параметрами производительности является измельчение от трехсот до десяти тонн стружки за один час работы. В зависимости от применения стружкодробилка может быть укомплектована, как в виде блока индивидуального типа, так и в составе единой производственной линии переработки и брикетирования металлической стружки. В данную линию могут быть укомплектованы непосредственно сама стружкодробилка, и такое дополнительное оборудование, как центрифуга, брикетировщик и дополнительные транспортеры.
Работа данного оборудования может осуществляться при температуре окружающего воздуха от минуса сорока до плюса сорока градусов. Как правило, устанавливается данное оборудование на специальную платформу, либо на бетонный фундамент. Оборудование такого типа может загружаться либо вручную, либо посредством механической системы, такое на сегодняшний день является наиболее предпочтительным.
Устройство стружкодробилки
Конструктивно данное оборудование выглядит следующим образом. Стружкодробилка выполнена из двух основных элементов: это рама и установленный на ней механизм, производящий дробление. Поверх дробящего механизма устанавливается специальный загрузочный бункер, куда и происходит загрузка стружки. Рабочий механизм данного устройства запускается посредством электрического двигателя. Все управление данным оборудованием производится через специальный шкаф управления.
Основной рабочий орган данного оборудования – это механизм, который производит дробление стружки. Его самым важным элементом является специальное режущее устройство, которое состоит из десяти ножей. Ножи располагаются относительно друг друга под углом примерно в тридцать шесть градусов. Стоит отметить, что все ножи выполнены из высококачественной легированной стали, что в значительной мере увеличивает их срок эксплуатации.
Измельчение стружки происходит в процессе вращения механизма, когда она проходит между ножами и вращающимися зубьями от гребенок. Рабочая поверхность, как самих ножей, так и гребенок обработана специальным высокостойким и твердым материалом, под названием сармат. Нанесение этого слоя на рабочие элементы является защитным и предотвращает части стружкодробилки от быстрого износа.
promplace.ru
Вертикальная металлическая дробилка, тип KB, для стружки, стружки и стружки
Дробит длинную стружку и стружки в короткие куски, чтобы сэкономить транспортные расходы и обеспечить дальнейшую обработку.
Nederman KB 10-49 вертикальные дробилки с металлическими стружками раздавливают и разрывают кустовую стружку в бункере для стружки. Дробилки могут принимать большие количества, а затем уменьшать стружку до равномерного потока стружки, что делает дробилки идеальными для установки в системе обработки стружки Дробилка используется в тех отраслях, где количество стружки является проблемой, и до того, как долгий процесс должен быть извлечен, центрифугирован или брикетирован. Встроенный барьерный отвердитель обеспечивает высокую функциональность и эффективность системы.Дробилка предназначена для углеродистой стали, нержавеющей стали и другой легированной стали с пределом прочности до 1,200 Н / мм2 (174 000 фунтов на квадратный дюйм), алюминиевыми сплавами, губчатым железом и титаном.Техническое описание вертикальной щековой дробилкиВертикальная дробилка типа Nederman типа KB принимает, измельчает и разрывает кустарничную стружку, стружки и металлическую стружку, а при низкой скорости вращения кустарниковая стружка сокращается до мелких стружек с непрерывной скоростью. Металлическая дробилка может принимать большие количества, а затем уменьшать стружку до равномерного потока стружки. Это делает дробилку идеальной для установки в чип-системе.Дробилка используется в тех отраслях, где количество стружки является проблемой, и в конце концов стружка должна быть центрифугирована или брикетирована. Дробилка предназначена для следующих типов поворотов:•углеродистая сталь•нержавеющая сталь• другая легированная сталь с прочностью на растяжение до 1,200 Н / мм2 (174 000 фунтов на квадратный дюйм)• алюминиевые сплавы• губчатое железо• титановыйОчень низкие эксплуатационные расходы Основным принципом дробилки Nederman является то, что стружка может быть намотана друг на друга — без удара или резки. Этот принцип означает очень малый спрос на энергию и очень небольшой износ, например. KB49 дает 8 тонн / час при 45 кВт (60 л.с.). Универсальная загрузка Дробилки принимают большинство типов материалов независимо от формы. Их можно заряжать периодически с помощью захвата, подъема, вилочного погрузчика или непрерывно конвейером. Высокая надежность В отличие от дробилок молоткового типа или измельчителей, дробилки Nederman не чувствительны к крупным пучкам стружки или шариков. Даже крупные шаровые шарики обрабатываются с малой мощностью 5,5 кВт (7,3 л.с.). Низкий уровень шума Дробилка работает нормально при 82 дБ (А). Это означает, что они тихие и просты в установке, так как они не должны быть закрыты или размещенных в специальных помещениях. ЗАМЕТКА! Не продается в США .
- Очень низкие эксплуатационные расходы
- Универсальная загрузка
- Универсальная загрузка
www.nederman.com
СК-2М Стружкодробилки, Установка для измельчения стружки , Стружкодробилка, Стружку дробить Стружкодробилкой, измельчение стружки, дробилка, измельчитель, установка для измельчения, сортировка стружки
Стружкодробилка СК-2М
Дробилка СК-2М предназначена для дробления стальной вьюнообразной стружки углеродистых марок сталей до размеров, необходимых для дальнейшего ее брикетирования и переработки в ферросплавном производстве. Способна перерабатывать стружку нержавеющих и жаропрочных сталей .
Производительность т/ч до 2х
Габариты, мм 3160х1900х1800
Масса , кг 5307
Мощность кВт 30
Стружкодробилка СК-2М готова к отгрузке
Компоновка дробилки СК-2М

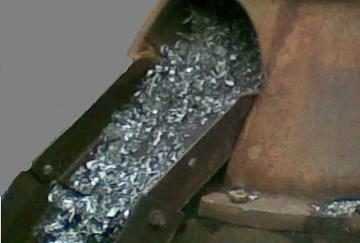

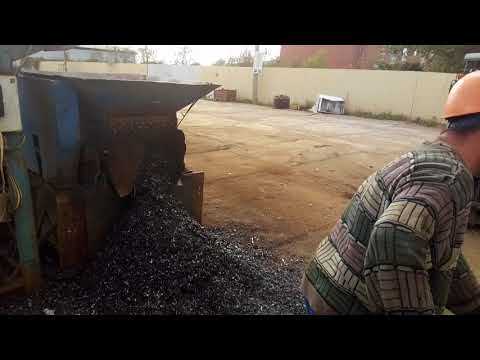

Выход дробленой стружки на дробилке СК-2М
СК-2М — стружкодробилка предназначена для дробления витой стружки углеродистых, нержавеющих марок сталей, титановых и алюминиевых сплавов до размера фракции в соответствии с ГОСТ 2787-75 «Металлы черные вторичные. Общие технические условия».
Производительность стружкодробилки, т/час 2,0
Диаметр воронки верхнего дробителя, мм 1125
Диаметр маховика, мм 1200
Электродвигатель типа: 5А 250 М6
Мощность, кВт 55
Число оборотов электродвигателя, об/мин 980
Напряжение, В 220/380
Привод от двигателя
клиноременный
Количество ремней 6
Габаритные размеры стружкодробилки:
высота, мм 1908
длина, мм 3093
ширина, мм 1824
Вес стружкодробилки (с электродвигателем и шкафом управления), кг
5540
Размер стружки на выходе в % от общего объёма:
СК-2М
более 50 мм 5
30…40 мм 85
менее 30 мм 10
Загрузка стружки осуществляется механизированным способом с помощью крановых средств.
Стружкодробилка состоит из следующих узлов: привода, вертикального вала, ножевой головки, секторного дробителя, среднего конического дробителя и верхнего конического дробителя.
Приводится в движение электродвигателем, который установлен на общем фундаменте на салазках. Электродвигатель посредством текстронных ремней сообщает вращение ведущему валу, последний парой конических шестерен передает движение вертикальному валу.
Ведущий вал смонтирован на подшипниках качения, вертикальный вал в бронзовых втулках внизу опирается на шарикоупорный подшипник. На вертикальном валу закреплена сверху ножевая головка с ножами.
При вращении головки ножи ее проходят между ножами 3-х дробителей: верхнего конического, среднего конического и секторного в результате чего происходит дробление стружки, режущие кромки ножей расположены по винтовой конической поверхности, которая обеспечивает захват стружки и мелкое дробление
Агрегат может работать при температуре окружающего воздуха от -40 С до +40 ССК-2М — стружкодробилка предназначена для дробления витой стружки углеродистых, нержавеющих марок сталей, титановых и алюминиевых сплавов до размера фракции в соответствии с ГОСТ 2787-75 «Металлы черные вторичные. Общие технические условия».
СК-2М/1 — модернизированный вариант стружкодробилки СК-2М, позволяющий получать дробленую стружку меньшего размера.
Размер стружки на выходе СК-2М/1 в % от общего объёма:
более 12 мм 15
6…12 мм 80
менее 6 мм 5
impexpress.ru
Валковая дробилка СВ4
Валковая дробилка для измельчения металлической стружки СВ-4
Валковые дробилки можно использовать и для измельчения металлолома и металлической стружки . К примеру, для предварительного измельчения свинцовых аккумуляторов применяют дробилки с одним или двумя валками, на которых установлены зубья.

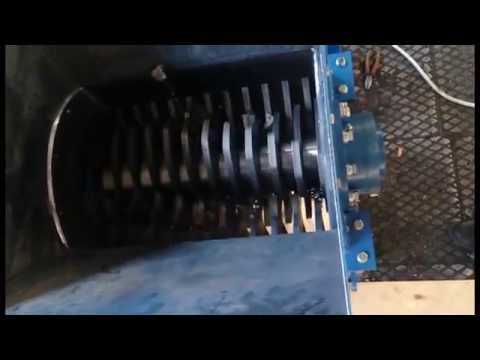

Валковые дробилки состоят из нескольких валков или валов, на которых в нескольких вертикальных плоскостях установлены дробящие звездочки. Подлежащий измельчению лом разрывается благодаря их совместному действию между собой и взаимодействию с неподвижными ножами («пальцами»).
Возникающие при этом в рабочем пространстве дробилки напряжения имеют сложный характер, но при этом преобладают напряжения растяжения и среза. Валковые дробилки могут применяться для предварительного измельчения (например, стального легковесного и алюминиевого лома), а также для повышения насыпной плотности (металлической стружки).
Особенно оправдывают себя валковые дробилки при двухстадийном измельчении лома.
Для легковесного стального и алюминиевого лома применяют комбинации валковой и молотковой дробилок(шредерной установки). Эксплуатирующиеся в настоящее время валковые дробилки чаще всего содержат три прочных вала, на которых закреплены дробящие звездочки .
ФОТО СВ-4 ВИД СВЕРХУ
Валы вращаются в разных направлениях с небольшими, но разными скоростями. При перегрузках дробилки (попадание между валками недробимого материала) направление вращения валков автоматически меняется наобратное. Расстояние между валками, а также конструктивное исполнение, число и расположение дробящих звездочек подбирают, исходя из характера измельчаемого лома и требующихся размеров кусков готовой продукции. Потребляемая мощность привода различных конструкций валковых дробилок для измельчения легковесного стального и алюминиевого лома составляет от 70 до 180 кВт. Конструкция валковой дробилки ( СВ-4) показана на рисунке
2 4
В корпусе дробилки 1 расположены три вала 2 для предварительного измельчения металлической стружки, а также установлен ниже них вал 3 для ее окончательно измельчения. На валах закреплены звездочки 4 и 5. Для достижения более высокой степени дробления расстояния между валами выбирают разными. На днище корпуса дробилки установлены неподвижные ножи 6, 7, которые во взаимодействии с вращающимися звездочками создают сложные напряжения в измельчаемой стружке (растяжения, среза, изгиба и кручения) .
Число оборотов звездочек составляет от 20 до 45 в минуту. Каждый валок имеет свой отдельный привод.
Особенно эффективно применение валковых дробилок для измельчения металлической стружки, которая поступает на ломоперерабатывающие предприятия. Вследствие промежуточного складирования в отвалах, а также из-за многократных перегрузок образуются слежавшиеся пучки стружки, загрузка которых особенно в небольшие дробилки очень затруднена. При загрузке же такой стружки в валковые дробилки затруднения не возникают из-за большого размера входного отверстия и большого размера приемной поверхности измельчающего рабочего органа.
Производительность валковых дробилок составляет 3 — 5 т/час.
Выходной вал со звездочками дробилки СВ4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТРУЖКОДРОБИЛКИ СВ-4
Производительность т/час — 4
Количество валков- 4
Количество звездочек — 18
Количество неподвижных зубьев 15
Габаритные размеры 2800х2450х2200
После измельчения стружки на существующих валковых дробилках готовая продукция имеет следующий фракционный состав: 50 мм от 70 до 75%; 50- 100 мм от 15 до 20%; 100-200 мм от 10 до 15%. Такой фракционный состав дробленой стружки не позволяет ее брикетировать, так как для этого процесса нужна стружка с длиной витков < 50 мм.
Для выполнения этого требования валковую дробилку используют в сочетании или с барабанным грохотом, например УССМ-21 , или с молотковой (модель 4223) или конусной ( СК-2М) дробилкой , либо валковой дробилкой (ДС 540х620) , предназначенной для получения мелкой ( менее 50 мм) фракции стружки .
