Измельчитель сена и соломы для частных подворий своими руками, видео
Содержание статьи:
Владельцам собственного хозяйства сложно обойтись без помощи средств малой механизации. Одним из таких помощников становится измельчитель сена и соломы для частных подворий. Можно купить уже готовый агрегат, но стоят такие модели недешево. Тем, кто неплохо разбирается в технике, выгодней будет изготовить его своими руками.
Читайте также про: электрический измельчитель веток.
Для чего необходим измельчитель?
Сено становится основным кормом для скотины в зимние месяцы. Его также используют для настила в хлеву, мульчирования почвы, изготовления топливных брикетов и так далее. Поэтому заготавливать сено приходится в больших количествах. Для удобства применения и хранения его перерабатывают. Проще всего делать это при помощи измельчителя сена и соломы для частных подворий.
Подобные дробилки изготавливаются различной мощности и размера. Принцип работы устройства основан на работе вращающихся ножей. Сено подается в специальный бункер. Проходя сквозь барабан с ножами, оно перемалывается и поступает в бункер отдачи.
Конструктивные особенности
Конструкция измельчителя соломы и сена включает в себя следующие основные элементы:
- Электродвигатель. От его мощности будет зависеть скорость переработки.
- Емкость, в которую подается необработанное сено или солома. Она может иметь различные габариты, в зависимости от количества сырья, которое планируется перемалывать.
- Вал, на котором смонтированы ножи и контрножи. Они должны быть изготовлены из прочной стали и хорошо заточены.
- Бункер для отработанного сырья. Для удобства он монтируется пол наклоном.
- Опоры. Чаще изготавливаются из труб диаметром не менее 25 мм. Их высота подбирается, исходя из габаритов электродвигателя.

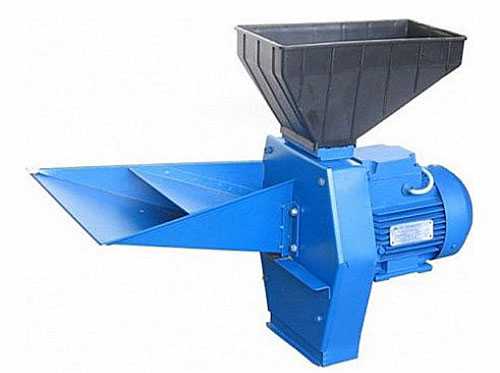

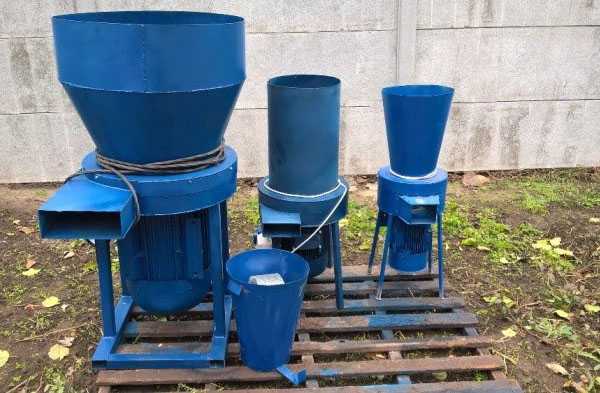

Популярные модели фабричного производства
Тем, у кого нет желания тратить силы и время на изготовление такого устройства, лучше приобрести готовую модель в магазине. Среди самых популярных измельчителей сена и соломы для частных подворий выделяют:

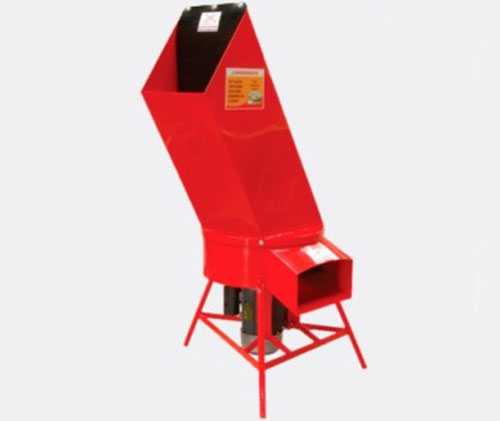

- М15. Имеет удобный бункер для подачи сырья. Оснащена острыми ножами из стали повышенной прочности и двигателем мощностью 3 кВТ. Благодаря этому такой агрегат может перерабатывать не только сено и солому, но и тонкие ветки. Барабан вращается с частотой 1500 оборотов в минуту. Вес всей конструкции 130 кг.

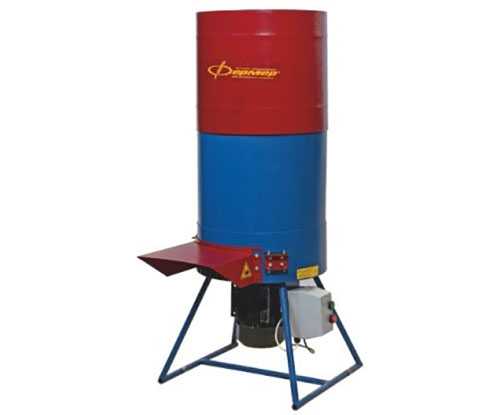

- КР02. Эта модель компактна и при этом отличается отличной производительностью. Мощности двигателя в 1,54 кВт хватает на то, чтобы перерабатывать до 25 кг сырья в час. Работает от стандартной сети в 220 В. При малом потреблении энергии она отлично справляется со своими функциями.
- К-500. Способен переработать до 300 кг сырья в час. Мощность двигателя 2 кВт. Такая модель подойдет для крупных хозяйств с большой численностью скота. Конструкция бункера позволяет закладывать сени с помощью вил, что облегчает и ускоряет работу.
Выбирать конкретную модель нужно, исходя их количества сырья, которое придется перерабатывать. Если поголовье вашего скота малочисленно, нет смысла переплачивать за мощные агрегаты. Лучше сэкономить и купить измельчитель небольшой производительности.
Выбирайте товар только проверенных производителей. Низкокачественный измельчитель с двигателем недостаточной мощности будет плохо справляться со своими функциями и быстро сломается.
Отсутствие сложных деталей и приспособлений в конструкции позволяет опытному мастеру изготовить измельчитель травы и сена самостоятельно. Достаточно приобрести двигатель достаточной мощности, все остальные элементы можно найти в каждом хозяйстве. Перед изготовлением измельчителя изучите его чертеж
Как изготовить измельчитель самостоятельно?
Если вы не хотите тратить много средств на покупку техники, то можно изготовить измельчитель сена и соломы своими руками. Для этого придерживайтесь нескольких рекомендаций:
- Подберите подходящий электродвигатель. Если вы планируете перерабатывать до 200 литров сырья, то отдайте предпочтение моделям с мощностью от 2 до 5 кВт. Для небольшого количества сена возьмите агрегат меньшей мощности.

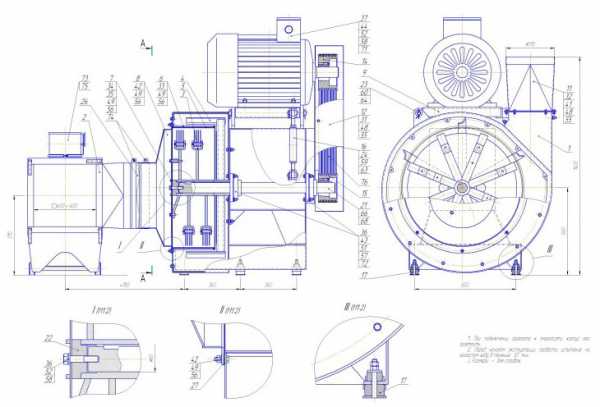

- Сборку устройства производят в соответствии с чертежом. Сегодня в интернете можно отыскать массу вариантов. Вам останется только выбрать подходящий.
- Для изготовления металлических деталей конструкции используйте металл с толщиной не менее 3 мм. Для опоры двигателя выбирайте материал потолще.
- Рабочая часть агрегата представляет собой металлический цилиндр, внутри которого монтирован диск с острыми ножами. Ось должна быть надежно закреплена в двигателе.
- В качестве емкости для загрузки сена можно взять старую металлическую бочку.
- К рабочей части приваривается опора под двигатель. Для надежности их снабжают косынками.
- Двигатель закрепляется на опоре при помощи болтов и саморезов.
- Монтировать электрику можно только после того, как все части конструкции собраны и надежно зафиксированы.
При наличии навыков обращения со сварочным аппаратом и понимании работы электродвигателя изготовить такой агрегат можно за один день. Если какие-то тонкости вам остались непонятны, посмотрите видео о том, как сделать измельчитель сена:
glav-dacha.ru
видео, измельчитель сена соломы для частных подворий, чертежи электрической сенорезки
Мелким фермерам и жителям сел, владеющим своим хозяйством, часто приходится использовать в повседневной жизни различные механизмы, облегчающие ту или иную работу.
К числу таких устройств относится измельчитель сена и соломы — соломорезка.
Подобные аппараты можно без труда приобрести в специализированных магазинах, выбрав из широкого ассортимента. Но куда дешевле будет сделать своими руками дробилку соломы, за счет весьма простого его внутреннего устройства. Прежде, чем говорить об изготовлении, нужно разобрать, из чего он состоит.
Устройство

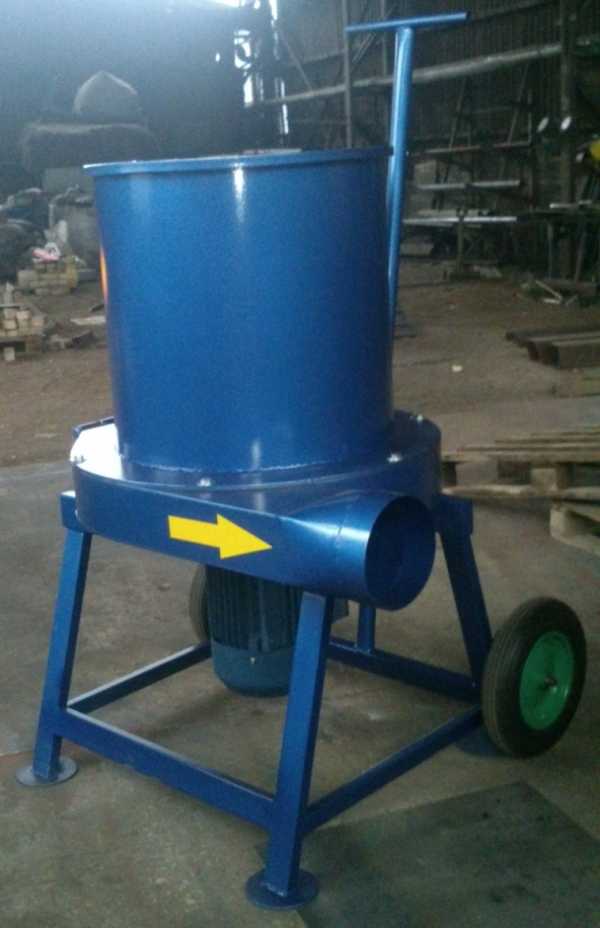

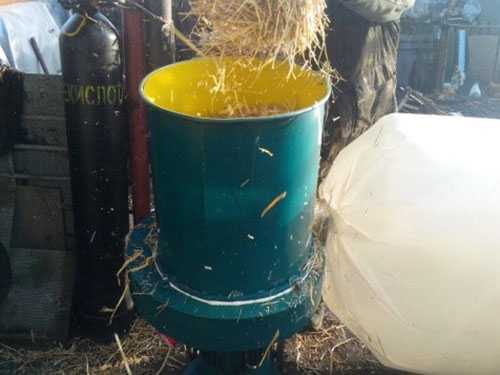

В качестве емкости можно использовать даже старую бочку
Многие умельцы, создавая разного рода кустарные механизмы для резки соломы, приспособились использовать старые насосы или пылесосы.
Схема их работы выглядит так: ножи прикреплены к вращающемуся стержню, который вращается за счет мотора. Бункером, в который засыпается сено или солома, выступает обычное ведро. После попадания в него, вращающиеся ножи измельчают до нужных размеров все компоненты.
Но подобного рода механизированные средства резки имеют весьма незначительный уровень производительности, из-за чего сгодятся только для того, чтобы приготовить корм для одного-двух десятков кроликов.
Когда необходимо организовать проработку большого количества сырья, дробилка потребуется большей мощности и, соответственно, имеющий большую производительность.
Главное во всех подобных механизмах, что определяет производительность – сам рабочий узел. Это специальная металлическая емкость, в которой находятся вращающиеся острые ножи, крепко смонтированные на стальном диске, идущем от оси электродвигателя.
Для безопасности, чтобы в процессе переработки сырья человек случайно не коснулся движущихся ножей – бункер делают высоким и цилиндрической формы. Нижняя часть наклонена и в ней находится специальный патрубок, куда происходит выброс измельченной продукции.
Совет специалиста: можно делать вариант бункера, имеющий маленькую высоту, но сверху будет крепиться крышка, в которой будет уже проделано отверстием для безопасной загрузки соломы при работающем устройстве.
Работа такого устройства достаточно проста. После включения электродвигателя в бункер начинается засыпка соломы, где она нарезается. Готовая сечка будет выходить из бокового патрубка.
Чтобы она не разлеталась в разные стороны, стоит приготовить для сбора специальную емкость. В этом качестве хорошо использовать пластиковую бочку, у которой сбоку будет вырезано отверстие для приема нарезанной соломы или сена.
Инструменты и материалы
От нужного размера конечной нарезки будет зависеть размер устанавливаемых ножей
Для проведения таких работ понадобиться из инструментов:
- стандартный слесарный набор, который есть у каждого хорошего хозяина;
- хорошая шлифовальная машина;
- дрель;
- сварочный аппарат.
А вот материалы будут перечислены примерные, так как в каждом случае могут быть использованы разные варианты:
- электродвигатель, с оборотами не превышающими 2000 в минуту, чтобы устройство не представляло опасности для окружающих во время работы;
- листовой металл толщиной от 2 до 3 мм, который пойдет для создания всех основных элементов бункера;
- для создания кронштейна понадобиться металл 5 мм в толщину;
- труба диаметром 25 мм для опоры;
- для создания усиления необходима полоса размерами 25 на 3 мм;
- 10-ти мм стальная плита.
Этапы и нюансы изготовления

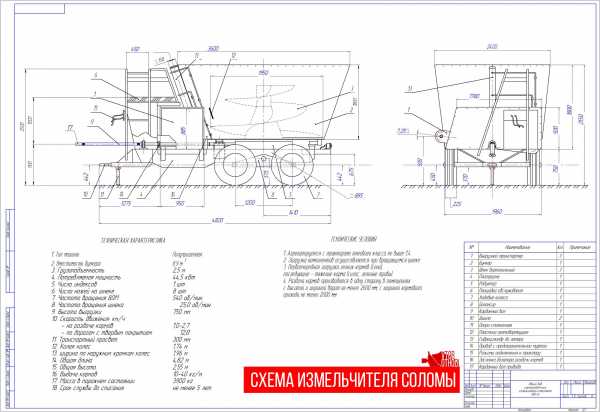

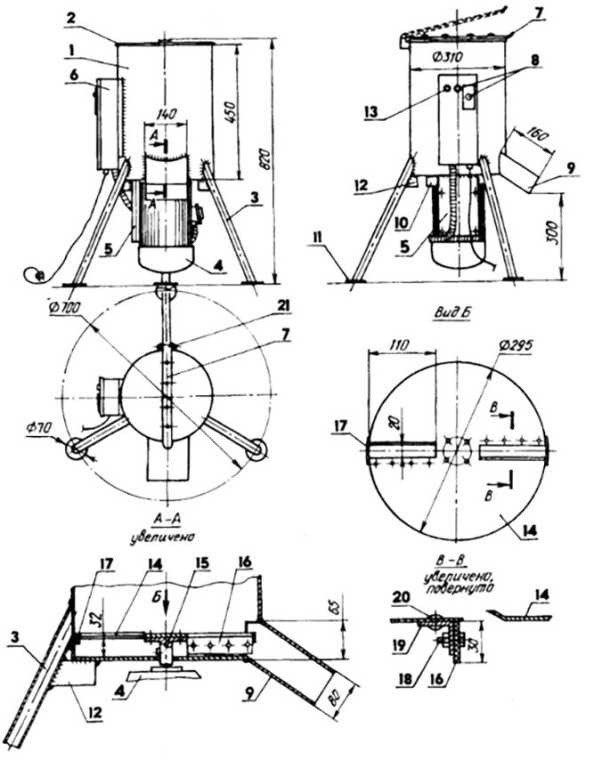

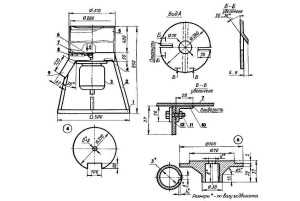

Чертеж измельчителя. (Для увеличения нажмите)

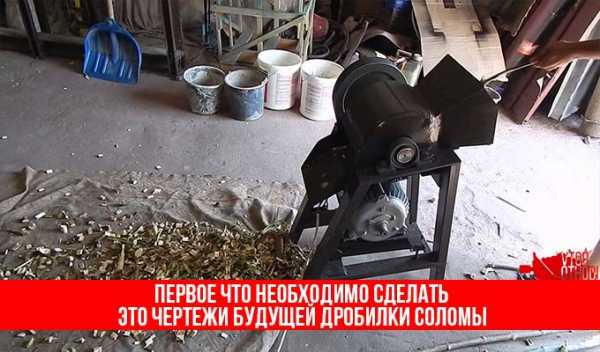

Первое что необходимо сделать – это чертежи будущей дробилки соломы, по которым будет делаться разметка, и вырезать металлические заготовки.
- Трубы должны также быть подогнаны под нужную длину.
- После этого к бункеру нужно приварить днище, к нему же монтируется кронштейн для электродвигателя.
- Теперь проделываем в стальной плите отверстия так, чтобы они совпадали соответствующей частью двигателя, и крепим её вертикально к кронштейну.
- Под углом к корпусу нужно закрепить опоры, на которые после этого привариваются ребра жесткости.
- После установки соломорезки на опоры делается монтаж патрубка для выброса сечки.
- Когда основная конструкция готова, болтами крепится сам электродвигатель и на ось очень надежно насаживаются ножи, от этого будет зависеть безопасность работы устройства. Диск с ножами – это весьма сложная деталь.Именно поэтому в самодельных устройствах она может быть произвольной формы, главное, чтобы оно выполняло свою основную функцию, и при этом было сбалансировано.
Важный момент: в случае наличия дисбаланса в диске с ножами вся конструкция будет трястись, и будет очень тяжело её использовать.
Имея все необходимые инструменты и материалы, можно своими руками сделать качественный измельчитель соломы всего за один день.А если имеются навыки слесарной работы и Вы умеете обращаться со сварочным аппаратом, все этапы работы по созданию такого механизма не составят большого труда. Создавая соломорезку своими руками, вы значительно сэкономите ваши денежные средства.
Смотрите видео, в котором опытный пользователь подробно показывает устройство и особенности работы измельчителя сена и соломы, сделанного своими руками:
Вконтакте
Google+
Мой мир
6sotok-dom.com
Как делать измельчители соломы и сена своими руками
Измельчители соломы могут пригодиться в хозяйстве, в особенности если вы занимаетесь разведением и содержанием скота. Изготовить такую конструкцию можно самостоятельно, но можно приобрести и в магазине. Однако первый вариант, несомненно, обойдется значительно дешевле.
Способы изготовления измельчителя
Изготовить самостоятельно описываемое оборудование можно несколькими способами. Ознакомившись с ними, вы сможете выбрать наиболее подходящий для вас. Чертежи измельчителя соломы помогут определиться с выбором. Так, первый вариант изготовления измельчителя предполагает использование дрели. Процесс измельчения будет напоминать работу комбайна кухонного назначения. Здесь тоже понадобится цилиндрический корпус, в качестве которого выступает простое ведро, в котором располагается хорошо заточенный нож. Если запустить его по кругу со значительной скоростью, то будет происходить рассечение соломы. Для того чтобы выполнить подобный агрегат, следует использовать двухрежимную дрель марки «Темп», мощность которой равна 850 Ватт. Нож должен быть выполнен из ножовочного полотна. Секрет кроется в заточке ножа. Если эти манипуляции произвести правильно, то солома не станет путаться в лезвии.
Такие измельчители соломы должны быть изготовлены способом односторонней заточки ножа. Его необходимо расположить заточенной поверхностью вниз.
Изготовление измельчителя из пылесоса
Если нет в наличии дрели, которую можно было бы использовать для изготовления аппарата, то можно применить пылесос марки «Тайфун». По рабочему принципу данное устройство не будет отличаться от предыдущего, но смотреться будет более привлекательно, кроме того, производительность агрегата окажется значительно больше. Если в вышеописанном случае солома находится в ведре, куда помещается режущее лезвие, то теперь сырье необходимо подать сквозь верхнее отверстие, тогда как готовый субстрат будет выходить через нижнее отверстие, которое располагается в боковой части пылесоса. Измельчитель сена, соломы своими руками должен быть изготовлен так, чтобы была возможность исправить ситуацию, при которой солома станет разбрасываться. Сделать это можно методом использования защитного кожуха. Конечно, подобная установка смотрится не столь представительно по сравнению с покупной, но работает отменно и ничего не стоит.
Рекомендации по проведению работ
Измельчители соломы в домашних условиях могут изготавливаться по такому же принципу, но с использованием любой емкости. Только подобрать необходимо ту, что обладает цилиндрической формой. Это может быть даже старая кастрюля или отрезок трубы подходящего диаметра. Агрегат можно снабдить двигателем. Использовать необходимо тот, что обладает мощностью, равной 180 Ватт. Такой допустимо позаимствовать у стиральной машинки, которая уже не используется. Для изготовления ножей можно использовать старое ножовочное полотно, а в роли стоек можно подготовить прямоугольный профиль, габариты которого равны 15 х 15 мм.
Крепление составляющих агрегата
Изготавливая измельчители соломы, необходимо подготовить еще и втулку, которая должна обладать высотой, эквивалентной 40 мм. На этом элементе необходимо фиксировать ножи. Втулка может быть подготовлена на токарном станке.
Двигатель, с которого предварительно стоит удалить шкив, следует зафиксировать к контейнеру на шпильках, расположив снизу. Для того чтобы зафиксировать ножи, необходимо использовать водопроводные гайки, диаметр которых равен 32 мм. В процессе изготовления втулок заблаговременно необходимо нарезать резьбу для установки гаек. Не следует забывать и про отверстие для вала мотора.
Чтобы обеспечить прочное крепление на валу, во втулке следует проделать 2 отверстия, диаметр которых равен 7 мм. В них после предстоит нарезать резьбу М8, что позволит монтировать стопорные болты. На валу мотора с обратной стороны необходимо проточить площадки для повышения прочности крепления втулки болтами. Отступив от верхней части цилиндра 15 мм, необходимо удалить грани, применив для этого болгарку, это позволит сформировать квадрат, сторона которого должна быть равна 25 мм. На него предполагается надеть ножи.
Изготовление ножей
Измельчитель соломы обладает главной его составляющей – ножами. Изготовить их можно из ножовочного полотна, из которого посредством болгарки вырезаются четыре заготовки. В центральной части каждого элемента следует подготовить по квадратному отверстию, сторона которого должна быть равна 26 мм. Жесткость исходного полотна станет влиять на ширину деталей. Расположить ножи необходимо ближе ко дну. Для того чтобы хорошо заострить режущие кромки, необходимо применить точило. Болты, которые держат втулку, должны располагаться выше ножей. При отсутствии возможности сделать отверстие для измельченной соломы, расположив его под ножами, его следует проделать сбоку. Для чего в дело вступает болгарка, которой можно проделать окружность 7 х 7.
Изготавливая измельчитель соломы, необходимо сформировать направляющий элемент корпуса, для этого применяется сталь. К измельчителю корпус необходимо зафиксировать болтами М3. Необходимо позаботиться о том, чтобы платформа установки обладала максимальной устойчивостью. Для чего ее основание необходимо сделать больше по сравнению с верхней частью. Ее необходимо сделать максимально функциональной, кроме того, она должна быть удобной. Измельчитель сена, соломы должен обладать такой платформой, которая не только будет удерживать установку, но и защищать мотор. Ее фиксацию необходимо произвести к контейнеру с использованием трех болтов М6х45. А вот боковые грани платформы предпочтительнее закрыть листами стали. В стойках нужно подготовить резьбу для установки болтов М3, которыми полотна и закрепляются на корпусе платформы.

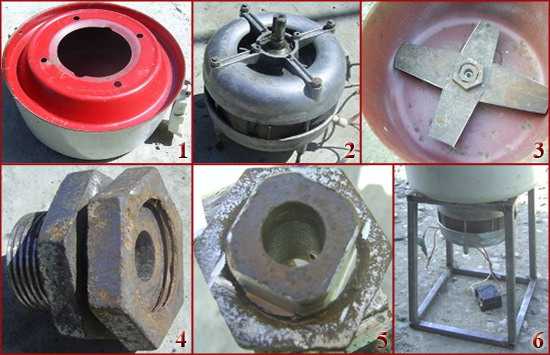

Изготовление измельчителя из насоса
Измельчитель сена, соломы можно изготовить из подручных материалов. Для того чтобы выполнить самый простой агрегат, можно использовать насос марки «Агидель», подойдет, кстати, любой аналогичный электромотор, однако выбирать необходимо тот, который будет способен выдавать около 3000 об/мин. Кроме того, он должен питаться от сети в 220 В. Понадобится и старая кастрюля из алюминия. Пригодится и ножовка, предназначенная для работы по дереву. Она понадобится в количестве нескольких штук, а нужна будет для изготовления ножей.
Когда вы изготавливаете измельчитель соломы своими руками, нужно подумать над тем, как будет запускаться установка, для этого пригодится кнопка, в качестве которой выступит ПНВ от старой стиральной машины, подготовьте также вилку и электрошнур.
Рекомендации по изготовлению
Измельчитель соломы своими руками должен быть выполнен таким образом, чтобы мотор располагался под кастрюлей. Тогда как кнопку запуска следует расположить в задней части платформы, это позволит легко до нее дотянуться.
Правила безопасности
Измельчитель соломы своими руками, чертежи которого представлены в статье, должен быть использован крайне аккуратно в процессе эксплуатации, ведь в основе конструкции острые ножи, которые считаются довольно опасными, так как способны нанести серьезные повреждения человеку.
Если вы изготовили аппарат, который работает от электричества, то необходимо соблюдать особую осторожность, только так измельчитель будет служить долго и не нанесет увечий. Особенно внимательно нужно следить за тем, чтобы аппарат не пытались задействовать дети, это может привести к неприятным последствиям. Измельчитель соломы своими руками, чертежи которого необходимо рассмотреть перед началом проведения работ, обязательно необходимо использовать только по назначению.
fb.ru
Измельчитель для сена — устройство и принцип изготовления
Соломорезка зачастую становится надежным помощником для владельца большого хозяйства. Сегодня существует большой выбор агрегатов, которые отличаются между собой габаритами и формой. Ниже рассмотрим, из каких деталей состоит измельчитель сена и соломы, и как изготовить такой агрегат своими руками.
Сено измельчитель – устройство оборудования
Все дробилки для соломы имеют похожую конструкцию и состоят из одних и тех же элементов. Разница между ними состоит только в размерах и форме. Рассмотрим устройство на примере модели КР 02. В конструкцию этого бытового агрегата входит:
- Электрический мотор – основная деталь, которая приводит в действие всю конструкцию. Характеристики мотора напрямую зависят от предназначения дробилки. В промышленных целях используют большие мощные двигатели, в то время как для бытовых целей хорошо подойдет мотор средней и малой мощности. Главное, при этом, чтобы обороты двигателя не превышали 2 тыс. об/мин.;
- Бункер для подачи сена и соломы. Размеры бункера также зависят от областей применения измельчителя;
- Металлическая плита для размещения мотора;
- Кронштейн для монтажа мотора – этот деталь, которая удерживает мотор и принимает его вибрацию на себя;
- Опоры для установки измельчителя на рабочее место – это своеобразная тренога, которая должна удерживать конструкцию в неподвижном состоянии;
- Ножи и вал – это детали для непосредственного нарезания соломы и сена;
- Выгрузной механизм – этот элемент имеет форму бокового патрубка, который крепится к корпусу конструкции для подачи переработанного сырья.
Как промышленный, так и бытовой измельчитель рулонов соломы, оборудуется отдельным бункером, в который попадает сечка и другие отходы.
Все дробилки для сена работают по одному и тому же принципу. Для начала устройство подключается к электросети. После этого в загрузочный бункер подается сырье, которое, попадая на ножи, измельчается, и поступает в приемный бункер. Все не перетертое сено выходит сквозь боковое отверстие в емкость для отходов.
Инструменты и порядок сборки измельчителя-самоделки
Прежде, чем сконструировать соломорезку, необходимо внимательно ознакомиться с чертежами конструкции. С помощью правильно составленной схемы, вы сможете разобраться с размерами деталей и местом их монтажа.
Все металлические составляющие устройства должны изготавливаться из листовой стали, диаметром не более 3 мм. Для изготовления кронштейна следует использовать более толстый металл. В качестве других деталей соломорезки для частных подворий необходимо использовать:
- Электрический мотор можно взять от любого хозяйственного приспособления;
- 200-литровая железную бочку, которая будет играть роль загрузочного бункера;
- Несколько сваренных в одну площадку металлических листов, толщиной не менее 3 мм;
- 3 металлические трубы, диаметром 2,5 см – они будут служить в качестве опоры конструкции;
- Ножи от кухонного комбайна, которые потребуется заточить;
- Вал – берется от любого не нужного оборудования. Главное, чтобы он был ровным и правильно сбалансированным. В противном случае конструкция будет сильно вибрировать и трястись.
В качестве выгрузного устройства можно использовать пластиковую трубу, которая будет крепиться к боковой части бочки для загрузки. В таком случае и в бочке, и в трубе проделывается по одному отверстию. Установить трубу нужно так, чтобы ее отверстие совпало с отверстием в бочке.
Чтобы сделать измельчитель сена в муку, потребуются определенные инструменты:
- Шлифовальная машинка;
- Дрель;
- Аппарат для сварки;
- Стандартный набор для слесарных работ.
Подготовив все необходимое, вы сможете без проблем изготовить соломорезку. В отличие от простой ручной конструкции, она потребует от вас минимум усилий, и будет перерабатывать сырье гораздо быстрее и эффективнее.
Как сделать соломорезку своими руками – подробное описание
Рабочим узлом изделия выступает сваренная из металла емкость, внутрь которой устанавливается диск с острыми ножами. Сам диск должен быть надежно закреплен на валу электрического мотора. К корпусу устройства, который также выступает загрузочной емкостью, приваривается дно, а ниже него устанавливается кронштейн.
К кронштейну крепятся металлические опоры, которые можно оснастить косынками, которые придадут опорам необходимую жесткость. Далее к корпусу потребуется приварить выгрузной механизм.
Электрический мотор монтируется к стальной плите при помощи саморезов и болтов. Таким образом, самодельный измельчитель сена будет издавать минимальную вибрацию. На ось мотора нужно насадить диск с приваренными ножами. comments powered by HyperComments
sadovij-pomoshnik.ru
Измельчитель соломы (сена, соломорезка): своими руками
В домашнем хозяйстве любого фермера должна быть разнообразная техника, которая облегчает труд по уходу за животными и выращиванию растений.
Измельчитель соломы – один из видов такого оборудования. Такой агрегат сможет сэкономить время и силы во время сельскохозяйственных работ.
Применение
Эта техника мульчирует солому для дальнейшего ее использования в сельском хозяйстве. Измельчение сена и соломы необходимо для:
- изготовления кормов животным и птицам;
- настила в хлеву;
- для приготовления компоста в грибном производстве;
- изготовления топливных брикет;
- устилание земли под клубникой.

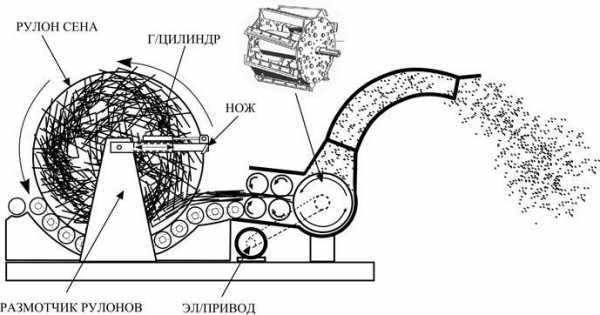

Для работ на поле продуктивнее применять измельчитель рулонов сена. С помощью него можно обработать несколько гектаров земли за один выезд. Таким образом, можно сэкономить топливо.

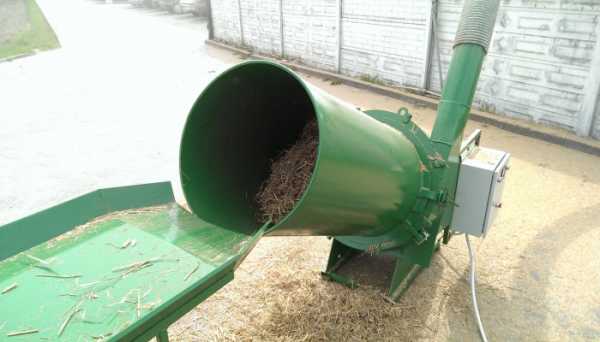

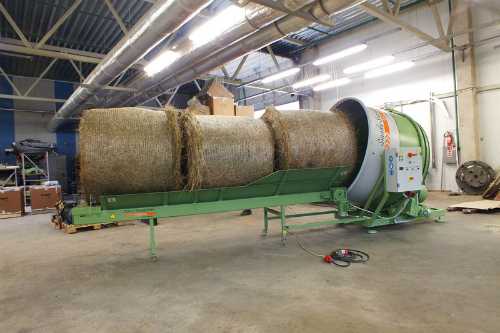

Измельчитель соломы и сена с транспортером SS-D180
Частный дом всегда подразумевает большое количество работы по ведению хозяйства. Измельчитель можно купить в магазине или же сделать такой агрегат своими руками. Промышленный аппарат имеет преимущества перед самодельными, но по цене сильно отличается в большую сторону.
к меню ↑
Разнообразие покупной техники
Техника, которая выпускается на предприятиях, может быть разных размеров и отличается по мощности. К популярной модели относится соломорезка измельчитель соломы м15. Этот агрегат имеет удобный бункер для засыпания сена или веток и имеет характеристики:
- работает от сети 220380В;
- 1500 оборотов в минуту совершает барабан с ножами;
- 3 кВт – мощность;
- Вес 130 кг.
Эти параметры позволяют применять измельчитель сена и соломы в небольших фермерских хозяйствах и в частном домовладении при наличии домашней птицы и скота для изготовления грубого корма и обработанного в муку.
Многочисленные положительные отзывы можно найти об КР02 измельчителе соломы и сена.
Эта модель является компактной с хорошей производительностью. Она имеет высокие характеристики:
Измельчитель сена в небольшом цеху
- мощность двигателя 1.54.0 кВт;
- сеть 220380 В;
- вес 65 кг;
- производительность 25 кгчас.
Такая техника занимает мало места на подворье и немного потребляет электричества. Она способна обеспечить в измельченном сене целый фермерский комплекс.
к меню ↑
Как сделать агрегат своими руками с помощью дрели?
Если хозяин немного разбирается в технике, то он может сделать самодельный сеноизмельчитель. Такой измельчитель сена своими руками по стоимости обойдется в несколько раз дешевле покупного, но придется приложить небольшие усилия для его сборки.
Первый тип измельчителя сена и соломы своими руками можно сконструировать на основе дрели.
Принцип его действия будет похож на работу кухонного комбайна. Корпусом может служить железное ведро. К двухрежимной дрели крепятся хорошо заточенные ножи. При включении дрель оборачивает ножи, и они перемалывают солому.

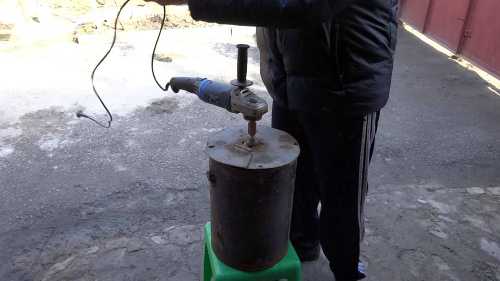

Измельчитель соломы из дрели
Такой аппарат сможет измельчить небольшие по объему партии соломы. Такого количества хватит для кормления поголовья домашних животных. Ножи должны быть заточены только внизу, тогда сено не будет путаться вокруг них.
к меню ↑
Как сделать агрегат из пылесоса?
В домашних условиях можно сконструировать измельчители из пылесоса. Применяется для такой техники бытовой агрегат «Тайфун». Производительность такой техники будет в несколько раз выше, чем у конструкции из дрели. Такая способность обуславливается хорошей мощностью пылесоса.
Для тары нельзя использовать ведро.
В этом случае нужно предусмотреть, чтобы растения засыпались через верхнее отверстие, а измельченный материал выходил из бокового отверстия пылесоса. При такой технологии нужно применять защитный кожух, чтобы солома не разбрасывалась на выходе.
Измельчитель соломы из старого пылесоса
Внешний вид оборудования нельзя сравнить с покупным измельчителем, но в работе он себя проявляет не хуже. Эта техника сможет обеспечить небольшое фермерское хозяйство во всех сферах измельченной соломой. Ее можно смело использовать для изготовления стебельчатых кормов.
к меню ↑
Особенности изготовления ножей и всей конструкции в целом
Основной частью техники являются ножи. Они должны изготавливаются из специального материала – ножовочного полотна. С помощью болгарки вырезается необходимое количество заготовок, чаще всего их нужно четыре.
В каждой части по центру прорезается квадратное отверстие со сторонами в 26 мм. Ширина заготовок зависит от жесткости самого материала. Для заострения используется качественное точило. Ножи помещаются на дно резервуара. Выход для измельченной соломы продумывается внизу или сбоку. В металлическом корпусе отверстие круглой формы можно сделать с помощью болгарки.
Тщательно продумывается конструкция опоры, на которую будет крепиться измельчитель. Чтобы агрегат был устойчивым, нужно делать основание опоры больше по размерам, чем само приспособление.
Измельчитель крепится к опоре с помощью болтов. Так, установка не будет сильно вибрировать во время работы, и сено не будет разлетаться. И платформа на основании будет защищать двигатель. Ручная загрузка сена не должна быть опасной для хозяина.
Принцип действия измельчителя для сена
Поэтому оборачивающийся механизм должен быть глубоко внутри контейнера, чтобы к нему не было прямого доступа.
к меню ↑
Агрегат из насоса
В случае, если в хозяйстве не нашлось нужной дрели или подходящей модели пылесоса, можно использовать насос определенной мощности и модели. Чаще всего используется марка «Агидель» или другой насос с мощностью не менее 3000 оборотов за минуту и сеть в 220В.
В такой конструкции понадобится большая алюминиевая кастрюля и ножовка для работы с деревом. Такого инструмента будет нужно несколько штук. Они незаменимы для изготовления ножей для измельчителя.
Чтобы запустить агрегат, нужна кнопка. Ее можно изъять из ПНВ, вышедшей из строя, стиральной автоматической машины. Для системы пуска нужен электрический провод и вилка. Мотор располагается под кастрюлей. А пусковой механизм размещается сзади платформы.
Чтобы свой измельчитель работал долго и продуктивно, нужно конструировать только по заранее приготовленным чертежам. Они помогут не допустить ошибок при сборке агрегата.
к меню ↑Измельчитель соломы и сена (видео)
moezerno.ru
Измельчитель сена и соломы своими руками: процесс изготовления
Содержание статьи
В сельском хозяйстве измельчитель сена, как и само сено – вещь нужная и полезная.
Роль измельчителя в хозяйстве
Сено — это и укрывной материал для культур, и корм животным, и удобрение для каких — либо растений, а также многое другое. При всем при этом, чаще всего использование сена необходимо в переработанном, измельченном варианте. Для этого применяют специальные измельчители сена и соломы, которые эффективно перерабатывают сырье из больших охапок в мелкую фракцию. Они представляют собой достаточно компактные устройства — дробилки.
Измельчитель сена на подворье отличают по мощности, размерам и конфигурации. Их можно приобрести в специализированном магазине, причем цена у них будет далеко не дешевая. Но, изучив некоторые важные моменты устройства, вполне реально сделать измельчитель соломы своими руками, и таким образом сэкономить денежные средства.
Из чего состоит измельчитель соломы и сена
Перед тем, как взяться за работу по изготовлению этого устройства своими руками, необходимо изучить как устроена корморезка. Соломорезка состоит из следующих конструктивных элементов:
- Электродвигатель
- Емкость для загрузки сырья (сена или соломы). Ее размеры зависят от планируемой массы сырья к переработке. Для этого берется либо обычная железная бочка (примерно 200 литров), которая подойдет для измельчения небольших масс, или же емкость сваривается вручную по требуемым размерам.
- Есть и некоторые требования к емкости – загрузка в нее соломы должна быть безопасной, ведь именно там будут работать острые ножи. Поэтому желательно, чтобы этот частный бункер имел высокую цилиндрическую форму. В принципе, он может быть и низкий, но в этом случае, целесообразно его оборудовать крышкой с отверстием, куда и будет загружаться сырье.
- Площадка под двигатель. Такая площадка представляет собой стальную плиту, толщиной 10 мм.
- Кронштейн для крепления двигателя. При его изготовлении используют 5 мм металл.
- Опоры измельчителя. Для них используют металлические трубы, диаметром 25 мм, а высота зависит от размеров двигателя. Чаще всего опора имеет вид треноги, но можно сделать и конструкцию по своему усмотрению.

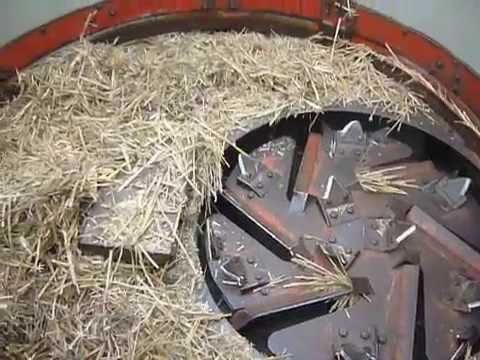

- Вал, ножи, контр ножи. В устройстве, сделанном своими руками, вал может представлять любой вид, но должен быть четко сбалансирован и ровен, иначе измельчитель соломы будет нещадно трястись, что сильно усложнит весь процесс переработки. К валу привариваются ножи и за ними контр ножи, причем расстояние между ними должно быть минимальным. Именно это гарантирует высококачественное и мелкофракционное измельчение. Ножи должны быть очень остро заточены.
- Выгрузное устройство. Здесь из основной емкости выгружается мука, сено и другое измельченное сырье. Имеет вид бокового патрубка, прикрепленного к емкости, но с таким расчетом, чтобы измельченное сено вылетало по центробежному движению. Патрубок для удобства должен иметь наклонный вид. Также стоит заранее позаботиться о емкости, куда будет попадать сечка, вылетая из патрубка. Можно использовать обычную пластиковую бочку, вырезав отверстие сбоку.
Электродвигатель
Электродвигатель – сердце аппарата. Он лежит в основе всей конструкции, поскольку приводит ее в движение. Характеристики двигателя зависят от того, какую массу ему необходимо будет измельчить. Чем больше масса, тем, соответственно, он должен быть мощнее. Например, для 200 литров подойдет 2,2 — 5,5 кВт, скорость оборотов – 1500 в минуту. В любом случае, обороты не должны превышать 2000 в минуту для безопасной работы всей конструкции.
Из всех этих элементов поэтапно, своими руками, собирается соломорезка для измельчения соломы.
Процесс изготовления
Самым важным звеном в производстве измельчительного устройства является его предварительные чертежи. Именно там строится общий вид конструкции, учитываются и рассчитываются все размеры, а также делается расчет требуемого материала и рисунок. Для всех металлических элементов используют листовой металл 2 — 3 мм толщиной, кроме кронштейна. Согласно размерам чертежа, сначала вырезаются заготовки из металла, для каждого конструктивного элемента отдельно, затем происходит их сварка.
Необходимые инструменты
Для изготовления измельчителя сена и соломы своими руками в работе будет необходим следующий инструмент:
- Дрель
- Шлифовальная машина
- Слесарный набор (достаточно будет стандартного варианта)
- Сварочный аппарат
Монтаж оборудования

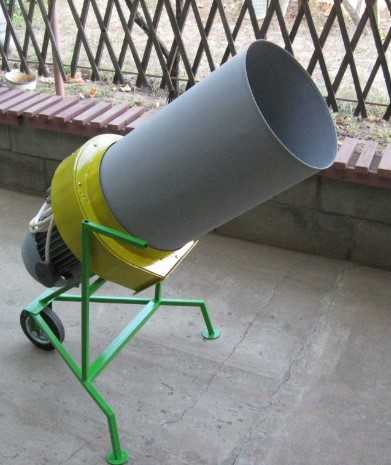

Рабочий узел изделий – это емкость, сваренная из металла, внутри которой находится диск с ножами. Он, в свою очередь, жестко закреплен на оси электродвигателя. Первое – корпус изделия, или емкость. К ней, снизу, приваривают дно, а к нему – кронштейн. В плите предварительно делают отверстие под двигатель. Затем ее надежно приваривают к кронштейну, в строго вертикальном положении.
К емкости, под определенным углом привариваются опоры, их можно снабдить косынками, для жесткости. Также целесообразно приварить к опорам «подпятники». После этого, к емкости приделывается выгрузное устройство.
Бытовой электродвигатель крепится к плите посредство болтов и саморезов. На его ось насаживают диск с ножами. Все надежно фиксируется. После всего этого происходит монтаж электрического узла системы. Такой самодельный измельчитель соломы, при наличии некоторых навыков владения слесарным инструментом и сваркой, можно сделать своими руками дома за один день.
Рекомендуем к прочтению:
vtorothodi.ru
Фермер — Статьи — Измельчение соломы и сена
Измельчение — наиболее простой способ подготовки соломы к скармливанию. При скармливании грубой, не резаной соломы потери ее составляют 20—30%, а измельченная солома поедается почти полностью. Кроме того, измельченная солома быстрее и легче переваривается животными. Резка для крупного рогатого скота должна быть длиной 4—5 см, для лошадей и овец —2—3 см.

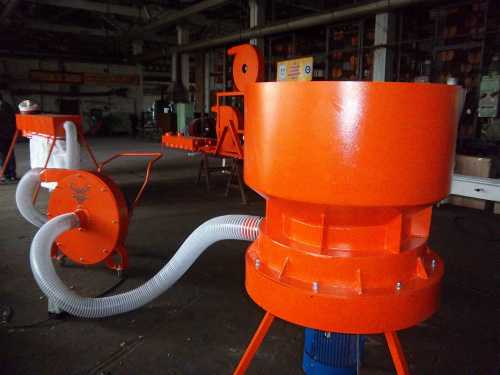

В помощь фермерам мы разработали две модели кормоизмельчителей-соломорезок, способных измельчать сено, солому, кору деревьев хвойных пород. С момента изготовления первых кормоизмельчителей прошло более трех лет, и за это время они постоянно совершенствовались с учетом пожеланий потребителей. В результате чего была добавлена система подачи сена к ножам, к ножу-резаку установлен дополнительный нож-ворошитель для разрушения комков соломы. Выпускаемая сейчас соломорезка серии КР-02 рассчитана на измельчение соломы с производительностью 400 и 120 кг/час.
Получаемая при резке соломы фракция, дает возможность использования ее в грибоводстве для получения субстратов. Кормоизмельчитель КР-02 измельчает солому до размеров 3-8 см, что повышает доступность субстрата, а следовательно, скорость роста грибницы. Затем солому пастеризуют. Надёжней пастеризовать солому путем выдержки в горячей воде при температуре +70…+80°С в течение 5-8 часов. После остывания субстрата воду сливают. Для ускорения плодообразования и увеличения урожая в субстрат можно ввести до 10% отрубей (от общей массы), а также минеральные добавки: 2%молотого известняка, 2% гипса, 0,5% мочевины (карбамида), 0,5% простого суперфосфата. В этом случае влажность субстрата должна быть 75%, чтобы добавки не вымылись водой, либо их следует пропастеризовать отдельно и вводить в субстрат на стадии изготовления грибных блоков.
Кроме того, солома является важным источником органического удобрения. Для этих целей она широко используется в зарубежной и отечественной земледельческой практике, в хозяйствах, специализирующихся на производстве зерна и обеспечивающих хорошую кормовую базу для животноводства. Применение соломы на удобрение с добавлением небольшого количества минерального азота либо в сочетании с навозом или с зеленым удобрением испытано во многих республиках и почвенно-климатических условиях и дало положительный эффект. Чтобы легко и быстро измельчить сено и солому, воспользуйтесь кормоизмельчителем нашего производства КР-02. Он станет вашим надежным помощником в личном подсобном хозяйстве.
xn--e1aaupct.xn--p1ai
