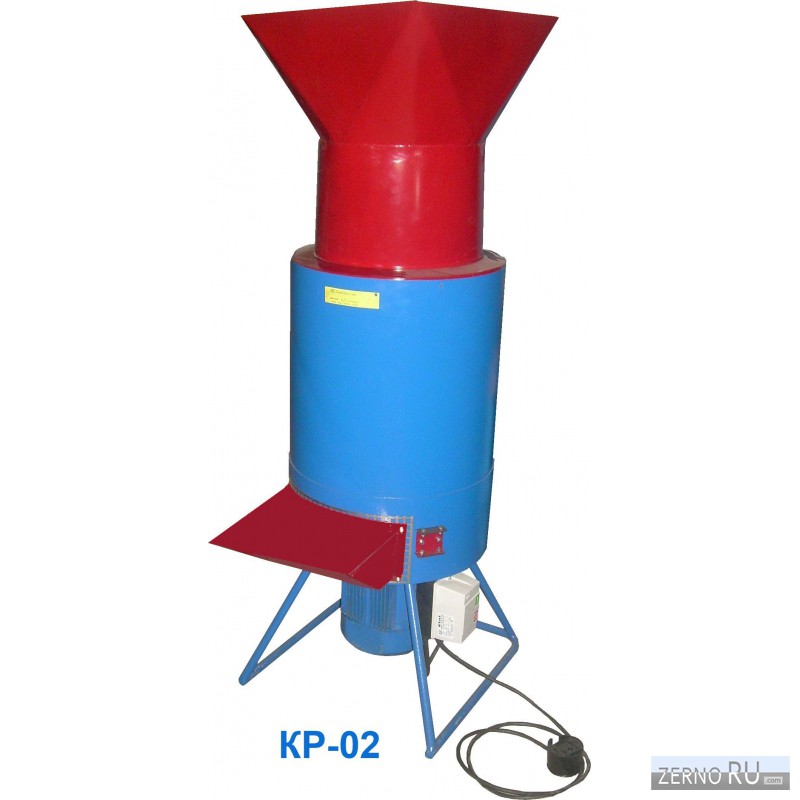

Измельчитель соломы и сена КР-02 380
Кормоизмельчитель КР-02 предназначен для измельчения сухой травы, сена и соломы, и служит для организации питания различных травоядных животных. Модификация кормоизмельчителя КР-02 на 380В позволяет дополнительно использовать его в грибоводстве — для приготовления мицелия, и в садоводстве — для приготовлении мульчи из коры хвойных деревьев. Загрузка сырья производится вилами. В комплектацию агрегата входит одна решётка, позволяющая получать фракцию измельчённого продукта 25-30 мм.
Страна изготовления: Россия
| Технические характеристики измельчителя соломы и сена КР-02 380 |
|
| Резка травы, до (кг/ч) | 450 |
| Измельчение сена/соломы до (кг/ч) | 300/600 |
| Режим работы | продолжительный |
| Напряжение, (В) | 380 |
| Полезная мощность электродвигателя, (Вт) | 4000 |
| Потребляемая мощность, Вт | 4500 |
| Частота вращения, об/мин | 1500 |
| Габаритные размеры, мм | 540x670x1400 |
| Масса нетто не более, кг | 57 |
| Гарантийный cрок, мес | 12 |
Отзывы об Измельчителе соломы и сена КР-02 380
Пока нет отзывов на данный товар.
Оставить свой отзыв
Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!
В отзывах запрещено:Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
Измельчители кормов, сена и соломы в Новосибирске по низким ценам
Когда корм измельчен, то он всегда лучше усваивается организмом животных. Измельчители кормов служат не только для сена, но и для зерна, овощей и фруктов. Измельченные корма могут скармливаться животным отдельно, либо в составе каш или мешанок.
Стоит подчеркнуть, что измельчение корма важно не только для птицы, кроликов, но и для крупного рогатого скота. Подобные измельченные корма можно перемешивать с добавками и белком.
Даже если у вас небольшое хозяйство, измельчители кормов вам просто необходимы. Они сэкономят время и средства, а также трудозатраты.
Как работают агрегаты?
Измельчители устроены разными способами, но есть некие общие принципы:
Сначала масса для переработки засыпается в сосуд приемного типа;
Под действием силы тяжести корм начинает поступать в ту зону, в которой осуществляется обработка;
Далее корм транспортируется и высыпается в емкость.
Обычно в дробильных установках используются режущие ножи, либо терочные детали. Некоторые модели оснащаются комбинированными элементами.
Все представленные устройства имеют почти одинаковую конструкцию. Разница заключается в том, что в разных моделях отличается число участков измельчения.
Все модели делятся на несколько больших групп:
- По типу использования они могут быть промышленными или домашними;
- По принципу работы различают механические и электрические устройства;
- По виду обрабатываемого сырья есть агрегаты, предназначенные для сена и соломы, для овощей и фруктов, корнеплодов.
Но сегодня часто используются универсальные агрегаты.
Но сегодня часто используются универсальные агрегаты. Выбирая измельчитель для кормов и сена, важно учитывать потребности фермерского хозяйства, а также возможности фермера. Наиболее практичные устройства — 3 в 1.
В нашем каталоге вы найдете качественные измельчители по самым привлекательным ценам.
| Главная » Специальное оборудование для лесопаркового и сельского хозяйства » Измельчитель сена и кормов CARAVAGGI
*Оплата производится в рублях по курсу ЦБ РФ +5%
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
Все, что вам нужно сделать, это установить нужный размер экрана в соответствии с вашими требованиями. Этот универсальный измельчитель перерабатывает любой вид рыхлого или прессованного сена и соломы. Разумная цена и максимальная производительность делают измельчитель TPF15 исключительно выгодным оборудованием, работающим быстро и эффективно. Измельчение тюка соломы займет не больше минуты. Вы можете обрабатывать 50-60 тюков в час. Сенорезка работает с минимальным шумом и не производит много пыли. Различные виды привода позволят подобрать нужную машину, исходя из Ваших потребностей.
5 KW 380 V
Цена за 1 штукуОбзор особенностей конструкции и результатов испытаний измельчителей сена и соломы в Северо-Западной зоне в 2009-2015 гг. — Agrovesti.net
ФГБУ “Северо-Западная МИС” за период с 2009 г. по 2015 г. провела испытания измельчителей грубых кормов (таблица 1):
— измельчитель рулонов грубых кормов ИРК-145, изготовитель — ОАО »Бобруйскагромаш» Республика Беларусь;
— измельчитель грубых кормов в рулонах ИГК-5, изготовитель — ОАО »Бобруйскагромаш» Республика Беларусь;
— раздатчик-выдуватель соломы РВС-1500, изготовитель — ООО «Интенсивные технологии» г.
Смоленск;
— измельчитель-выдуватель соломы Primor-3560, изготовитель — фирма «KUHN» Франция;
— измельчитель-выдуватель соломы Primor-5060, изготовитель — фирма «KUHN» Франция;
— измельчитель рулонов сена и соломы Luclar Teseo, изготовитель — фирма «RBS», Италия;
— измельчитель рулонов Taarup 853, изготовитель — фирма «Kverneland», Дания.
Описание и особенности конструкций
Измельчитель ИРК-145
предназначен для измельчения грубых кормов (сенажа, сена, соломы) и подстилочного материала в рулонах в стационарном режиме с выгрузкой измельченных кормов и подстилочного материала в навал или транспортное средство, а также подачи в процессе измельчения кормов в кормушку или на кормовой стол, а подстилочного материала в стойла при беспривязном содержании скота.
Измельчитель ИРК-145 (рисунок 1- рисунок 2) состоит из шасси, с шарнирно закрепленной рамой, барабана, трансмиссии, манипулятора, ротора, выгрузного рукава, гидросистемы и электрооборудования.
Барабан сварной конструкции, состоит из обечайки цилиндрической формы, направляющего обода и четырех направляющих, представляющих собой растянутую винтовую линию, расположенных на внутренней стороне обечайки. Направляющие предназначены для подачи рулона к режущему ротору во время вращения барабана.
На раме закреплены два опорных ролика и верхний ролик барабана, привод барабана, регулятор потока гидросистемы и короб продувания с рукавом выгрузки.
Трансмиссия предназначена для передачи крутящего момента от ВОМ трактора к ротору и состоит из вала с обгонной и фрикционной (предохранительной) муфт, контрпривода, редуктора, гидромотора и двух карданных передач. Вал закреплен на шасси, а контрпривод на раме. Частота вращения вала — 1000 об/мин.
Манипулятор предназначен для подачи рулона (торцом вперед) в барабан и состоит из балки, двух захватывающих вил, гидроцилиндра поворота вил и двух гидроцилиндров поворота балки.
Ротор предназначен для измельчения и выброса измельчаемого материала в выгрузной рукав и состоит из корпуса сварной конструкции, выполняющего роль колеса вентилятора для продува воздуха, и 17 ножей, закрепленных на передней стенке.
Ротор установлен на выходном валу контрпривода трансмиссии с приводом через редуктор.
Технологический процесс измельчителя ИРК-145 (рисунок 3) заключается в следующем: при движении агрегата задним ходом измельчитель подводится к рулону и производится загрузка рулона с помощью манипулятора загрузки. Затем включается привод измельчающего ротора и гидромотор вращения барабана. По направляющим рулон продвигается к ножам ротора, которые производят измельчение. Ротор, выполняющий роль колеса вентилятора, подает измельченную массу в выгрузной рукав, который производит выброс массы.
Измельчитель-выдуватель Primor-3560
(рисунок 4) состоит из рамы, опорных колес, загрузочного клапана, бункера, дефлектора, прицепного устройства, стояночной опоры, стояночного тормоза с приводом от ВОМ трактора через карданную передачу.
Особенностью конструкции является расположенные внутри бункера подающий конвейер и горизонтально расположенный битер для измельчения технологического материала с подачей его на турбину.
Технологический процесс, выполняемый измельчителем: механизатор устанавливает агрегат на загрузочной площадке, предварительно опустив задний загрузочный клапан. При помощи фронтального загрузчика в бункер машины укладываются до двух рулонов, с предварительно удаленным упаковочным материалом (шпагат, пленка). Затем, зафиксировав задний рулон загрузочным клапаном, агрегат переезжает на животноводческую ферму и, включив ВОМ трактора, начинает процесс раздачи и выдувания. Подающий конвейер подает рулоны на битер, который ножами измельчает массу и турбиной через дефлектор выдувает массу вправо по ходу движения. После опорожнения бункера агрегат переезжает на погрузку рулонов и технологический цикл повторяется.
Таблица 1 Техническая характеристика измельчителей
| Показатель | Значение показателей | ||||||
| Марка изделия | ИРК-145 | Primor-3560 | Primor-5060 | ИГК-5 | РВС-1500 | Luklar Teseo | Taarup 853 |
| Агрегатируется | Беларус 82. 1мощность 59 кВт |
Agrofarm 115 (85 кВт) |
|||||
| Привод | от ВОМ трактора | ||||||
| Обороты ВОМ, мин-1 | 1000 | 540 | 540 | 540 | 540 | 540 | 540 |
| Габаритные размеры машины в транспортном положении, мм: |
|||||||
| — длина | 3650 | 4100 | 5070 | 4040 | 4100 | 3600 | 3470 |
| — ширина | 2400 | 2250 | 2880 | 2120 | 2260 | 2140 | 2060 |
| — высота | 2580 | 2240 | 2880 | 2780 | 2750 | 2480 | 2450 |
| Дорожный просвет, мм | 300 | 300 | 300 | 300 | 300 | 320 | 200 |
| Ширина колеи машины, мм | 1730 | 1780 | 1780 | 1900 | 1900 | 1840 | 1750 |
| Количество рулонов в машине | 1 | 2 | 3 | 2 | 2 | 1 | 2 |
| Загрузка рулонов | самозагрузка | погрузчиком или самоза- грузка |
погрузчиком или самоза- грузка |
самозагрузка или погруз- чиком |
самозагрузка или погруз- чиком |
самозагрузка или погруз чиком |
самозагрузка или погруз- чиком |
| Расположение измельчающего барабана |
вертикальное | горизон- тальное |
горизон- тальное |
горизон- тальное |
горизон- тальное |
вертикальное | горизон- тальное |
Измельчитель-выдуватель Primor-5060
(рисунок 5 – рисунок 6) состоит из рамы, бункера с транспортером и битером, верхнего поворотного дефлектора и бокового дефлектора, управляемых с помощью гидроцилиндров, загрузочного устройства, прицепного устройства, пульта дистанционного управления, опорных колес, стояночного упора.
Отличие измельчителя-выдувателя Primor 5060 от измельчителя-выдувателя Primor 3560:
— увеличенный объем бункера с возможностью загрузки до трех рулонов;
— два дефлектора: верхний поворотный — для внесения подстилки по правой стороне кормового прохода и нижний боковой – для внесения подстилки по левой стороне кормового прохода в помещениях с низкими потолочными перекрытиями.
— возможность регулирования дальности подстилки путѐм изменения положения дефлекторов посредством гидроцилиндров, управляемых с пульта управления, расположенным в кабине трактора;
— наличие системы подъѐма заднего рулона в момент измельчения первого рулона для снижения нагрузки на донный транспортѐр и облегчения измельчения и выдувания первого рулона;
— управление всем технологическим процессом с пульта управления,
расположенным в кабине трактора или с дополнительного пульта управления, расположенного на задней части бункера слева.
Технологический процесс, выполняемый измельчителем-выдувателем Primor 5060: механизатор устанавливает агрегат на загрузочной площадке, предварительно опустив задний загрузочный клапан.
При помощи фронтального загрузчика в бункер машины укладываются три рулона соломы, с предварительно удаленным упаковочным материалом (шпагат, сетка). Затем, зафиксировав задний рулон соломы загрузочным клапаном, агрегат переезжает на животноводческую ферму и, включив ВОМ трактора, начинает процесс измельчения и выдувания (подстилки) соломы (рисунок 7). Подающий конвейер подает рулоны соломы на битер, который ножами измельчает и подает массу на турбину, выдувающую солому через боковой и поворотный дефлектор влево и вправо по ходу движения.
Измельчитель рулонов грубых кормов ИГК-5
(рисунок 8) предназначен для самозагрузки, транспортировки, измельчения и раздачи в кормушки или на кормовой стол, при необходимости в транспортные средства
или в навал спрессованных в рулоны грубых кормов (сенаж, сено) и подстилочного материала (солома) при привязном и беспривязном содержании скота.
Измельчитель ИГК-5 состоит из рамы с ходовыми колесами, бункера, с измельчающими барабанами и метателем, дефлектора, двух редукторов, сницы, гидроцилиндра механизма загрузки, лотка загрузочного, выносного пульта управления, гидромотора и трансмиссии.
Отличительные особенности конструкции:
— механизм самозагрузки рулонов;
— механизмом реверса конвейера;
— привода конвейера гидромотором;
— редуктор переключения скоростей метателя.
Управление направлением измельченной массы осуществляется изменением положения дефлектора с выносного пульта управления при включенном конвейере, а положение козырька устанавливается при помощи тяги вручную. Производительность измельчителя регулируется изменением скорости движения конвейера.
Технологический процесс, выполняемый измельчителем ИГК-5, осуществляется следующим образом: агрегат подъезжает задним ходом к рулону, уложенному горизонтально в упор, опускает загрузочный лоток и, продолжая движение, подбивает лоток под рулон. Лоток поднимается в горизонтальное положение и снимается упаковочный материал. При дальнейшем подъеме лотка рулон скатывается в кузов на конвейер. Конвейером рулон перемещается в переднюю часть кузова к измельчающим барабанам. Аналогично загружается второй рулон, после чего агрегат переезжает к месту работы.
Выбирается необходимая скорость метателя на главном редукторе.
Включается ВОМ трактора, который через карданную передачу приводит в движение измельчающие барабаны и редуктор метателя. После этого включается гидромотор привода конвейера для равномерного транспортирования рулона к измельчающим барабанам.
Раздатчик-выдуватель соломы РВС-1500 предназначен для измельчения рулонов и тюков сена и соломы, с подачей измельченной массы:
— на кормовой стол при беспривязном содержании скота;
— в бурт для дальнейшего использования в миксерах или кормораздатчиках;
— на подстил при беспривязном содержании скота.
Раздатчик РВС-1500 (рисунок 9 – рисунок 10) состоит из рамы, опирающейся на ходовые колеса, фрезерного барабана, ротора, бункера с транспортером, открывающегося заднего борта, выгрузного дефлектора, поворотного дефлектора и трансмиссии с редуктором и карданной передачей.
Раздатчик РВС-1500 оснащен:
— механизмом самозагрузки рулонов;
— механизмом реверса транспортера;
— выносным пультом управления.
Отличительной особенностью конструкции раздатчика-выдувателя соломы РВС – 1500 являются режущие ножи в виде сегментов режущего аппарата косилок.
Технологический процесс, выполняемый раздатчиком РВС-1500, аналогичен технологическому процессу, выполняемому измельчителем рулонов грубых кормов ИГК-5.
Измельчитель сена, соломы LUCLAR TESEO
предназначен для измельчения рулонов сена и соломы, с подачей измельченной массы:
— на кормовой стол при беспривязном содержании скота;
— в бурт для дальнейшего использования в миксерах или кормораздатчиках;
— на подстил при беспривязном содержании скота.
Измельчитель LUCLAR TESEO (рисунок 11 – рисунок 12) состоит из рамы, на которой закреплен бункер с подающим транспортером, ротора измельчающего механизма с редуктором привода, верхнего и нижнего дефлекторов, открывающегося заднего борта, карданной передачи, ходовых колес.
Измельчитель LUCLAR TESEO оснащен:
— механизмом самозагрузки рулонов;
— механизмом реверса транспортера;
— выносным пультом управления.
Отличительной особенностью конструкции измельчителя LUCLAR TESEO является вертикальное расположение ротора измельчающего механизма.
Технологический процесс (рисунок 13), выполняемый измельчителем LUCLAR TESEO, осуществляется аналогично технологическому процессу, выполняемому измельчителем рулонов грубых кормов ИГК-5. Управление направлением измельченной массы осуществляется изменением положения козырька поворотного дефлектора с выносного пульта управления.
Измельчитель рулонов Taarup 853
(рисунок 14 – рисунок 15) предназначен для измельчения обычной массы травянистых и зерновых культур в рулонах и тюках, для раскладки массы и подачи в кормушки животным.
Измельчитель рулонов Taarup 853 состоит из рамы, опирающейся на ходовые колеса, редуктора, карданной передачи, камеры прессования с транспортером, фрезерного барабана, разгрузочного поворотного дефлектора, продувочной камеры с ротором, открывающегося заднего борта, гидроцилиндра подъема-опускания заднего борта, пульта управления.
Особенности конструкции измельчителя рулонов Taarup 853:
— самозагрузка рулонов или больших тюков.
В камере прессования установлен напольный транспортер, скорость которого может регулироваться. Напольный транспортер перемещает растительную массу к режущему барабану. Режущий барабан измельчает и направляет растительную массу в продувочную камеру, где измельченная растительная масса ротором направляется в дефлектор и выбрасывается. Управление направлением измельченной массы осуществляется изменением положения козырька поворотного желоба с пульта управления, расположенного в кабине трактора.
Эксплуатационно-технологические показатели
Анализ результатов испытаний измельчителей рулонов грубых кормов в хозяйственных условиях показывает, что значительная часть сменного времени (18,0% — 48,6%) затрачивается на время подготовки к основной работе: время переезда под загрузку, время загрузки и время освобождения рулонов от шпагата или сетки (таблица 2).
При этом время освобождения рулонов от шпагата или сетки занимает от 33% до 60% от времени подготовки.
Эксплуатационно-технологические показатели измельчителей на транспортировке и измельчении соломы
Измельчитель ИРК -145 в агрегате с трактором Беларус 82.1 (таблица 3) и измельчитель LUCLAR TESEO в агрегате с трактором Беларус 82.1 эксплуатировались на транспортировке и измельчении рулонов соломы.
Характеристика рулонов и их масса — близкие по значению: рулон с размерами 120х150 см, с массой 238 кг и влажностью 33,5% измельчался в машине ИРК-145 с выгрузкой в навал, рулон с размерами 120х131 см, с массой 209,7 кг и влажностью 18,9% измельчался в машине LUCLAR TESEO с выгрузкой в бурт. Измельчители оборудованы измельчающими роторами вертикального расположения, но на измельчителе LUCLAR TESEO используется ротор большего размера. Поэтому время основной работы, затраченное на измельчение соломы меньше, чем на измельчителе ИРК-145. Соответственно производительность основного времени и производительность сменного времени у измельчителя LUCLAR TESEO выше, чем у измельчителя ИРК-145.
Удельный расход топлива трактора Беларус 82.1 с измельчителем LUCLAR TESEO составил 2,9 кг/т, трактора Беларус 82.1 с измельчителем ИРК-145 – 3,6 кг/т. Средняя длина частиц после измельчения рулона в ИРК-145 составила 19,3 см, после измельчения рулона в LUCLAR TESEO – 8,2 см. Полнота выгрузки составила у ИРК-145 – 99,2%, у LUCLAR TESEO – 99,6%.
Измельчитель Taarup 853 в агрегате с трактором Agrofarm 115 эксплуатировался на транспортировке и измельчении рулонов соломы с выгрузкой в бурт. Рулоны измельчались горизонтальным фрезерным барабаном. При размерах рулона 120х140 см, с массой 251,2 кг и влажностью 12,1% производительность основного времени составила 6,85 т/ч, производительность сменного времени – 5,3 т/ч. Удельный расход трактора Agrofarm 115 составил 1,84 кг/т. Полнота выгрузки — 99,1%, а длина измельченных частиц – 13,9 см.
Измельчитель-выдуватель Primor-5060 в агрегате с трактором Беларус 82.1 эксплуатировался на транспортировке, измельчении и выдувании соломы на подстилку в животноводческих помещениях.
При измельчении загруженных рулонов с размерами 120х149 см, массой 244 кг, с влажностью 15,8%, производительность основного времени при движении со скоростью 2,3 км/ч составила 5,63 т/ч. Сменная производительность равна 2,8 т/ч, удельный расход топлива за время сменной работы составил 0,98 кг/т.
При испытании определено влияние положения верхнего выгрузного устройства и нижнего бокового выгрузного устройства на ширину и высоту получаемой подстилки. При угле поворота верхнего выгрузного устройства в 450 высота подстилки составила 35,8 см, при ее ширине 103,5 см. При изменении угла поворота до 1800 высота подстилки уменьшилась до 21,3 см, при этом ширина полосы подстилки увеличилась до 300,0 см.
При выдувании соломы через нижнее боковое выгрузное устройство, установленное под углом 150, высота подстилки составила 36,3 см с шириной полосы подстилки 68,6 см. С изменением угла установки до 900, высота подстилки уменьшается до 14,1 см, а ширина полосы подстилки увеличивается до 430 см.
Средняя длина частиц соломы составляет 30 см, полнота выгрузки – 100%.
Эксплуатационно-технологические показатели измельчителей на транспортировке и измельчении сена
Измельчитель РВС-1500 и измельчитель LUCLAR TESEO эксплуатировались на транспортировке и измельчении рулонов сена с подачей массы в бурт (таблица 4). Рулоны сена загружались в бункер измельчителя собственным механизмом загрузки, в РВС-1500 – 2 рулона, в LUCLAR TESEO – 1 рулон. Соответственно время загрузки рулонов в РВС-1500 в два раза выше (1,28 ч).
Рулон сена, загруженный в измельчитель LUCLAR TESEO с массой 262 кг менее плотный, чем загруженный в измельчитель РВС-1500 рулон сена с массой 243,6 кг, так как линейные размеры последнего меньше и составляют 123,7х124 см, против рулона массой 262 кг с размерами 145х218,3 см.
Измельчители эксплуатировались в агрегате с тракторами Беларус 82.1. Производительность основного времени измельчителя РВС-1500 составила 4,36 т/ч, у измельчителя LUCLAR TESEO производительность основного времени составила 4,07 т/ч.
Сменная производительность соответственно равна 2,06 т/ч и 1,01 т/ч, удельный расход топлива за время сменной работы составил 1,31 кг/т и 1,38 кг/т. Меньшая в два раза сменная производительность измельчителя LUCLAR TESEO объясняется двумя поочередными загрузками рулона, против одной загрузки двух рулонов в РВС-1500. Полнота выгрузки измельченной массы составляет 99,5% (РВС-1500), 99,6% (LUCLAR TESEO).
Измельчитель грубых кормов ИГК-5 в агрегате с трактором Беларус 82.1 эксплуатировался на измельчении рулонов сена с раздачей на кормовой стол. Одновременно загружались два рулона сена размерами 130х168,3 см, массой 225 кг каждый, с влажностью 19,3%. Производительность основного времени при движении агрегата со скоростью 1,91 км/ч, при заданной норме выдачи 0,85 кг/м, составила 1,57 т/ч. Сменная производительность составила 1,01 т/ч, удельный расход топлива за время сменной работы – 3,61 кг/т. На снижение сменной производительности повлияли суммарные (18%) затраты времени на переезд к месту погрузки и затраты на освобождение рулонов от шпагата.
Фактическая норма раздачи корма по длине кормовой линии составила 0,92 кг/м, с неравномерностью 19,5%. Полнота
выгрузки – 100%.
Измельчитель Primor-3560 в агрегате с трактором Беларус 82.1 эксплуатировался на измельчении рулонов силоса с раздачей на кормовой стол. Загрузка рулонов велась с использованием погрузчика. Размеры рулона — 119,7х121,7 см, массой 470 кг, влажностью 66%. При скорости движения 1,9 км/ч, при заданной норме выдачи – 6 кг/м, производительность основного времени составила 7,23 т/ч, сменная производительность – 2,25 т/ч. Удельный расход топлива трактора за время сменной работы – 0,54 кг/т. На снижение сменной производительности до 2,25 т/ч повлияли затраты времени на переезд к месту загрузки, затраты времени на погрузку и затраты времени на освобождение от шпагата, в сумме 45,5% сменного времени. Фактическая норма раздачи корма по длине кормовой линии составила 4,7 кг/м, при заданной норме 6 кг/м, с неравномерностью 28,1%. Полнота выгрузки – 100%.
Эксплуатационно-технологические показатели на измельчении сена
Таблица 4
| Показатель | Значение показателя по данным испытаний | |||
| Primor-3560+ Беларус 82.1 |
ИГК-5+ Беларус 82.1 |
РВС-1500+ Беларус 82.1 |
Luclar Teseo+ Беларус 82.1 |
|
| Вид работы | транспортирова- ние, измельче- ние и раздача си- лоса в кормушки |
транспорти- ровка, измель- чение и разда- ча на кормовой стол сена |
измельчение рулонов сена с подачей измель- ченной массы в бурт |
транспортировка и измельчение в бурт рулонов |
| Условия работы | ||||
| Вид корма | Силос | Сено | Сено | Сено |
| Характеристика рулона: | ||||
| -длина, см | 119,7 | 130,0 | 123,7 | 145,0 |
| -диаметр, см | 121,7 | 168,3 | 124,0 | 218,3 |
| -масса, кг | 470,0 | 225,0 | 243,6 | 262,0 |
| -плотность рулона, кг/м3 | — | 77,9 | 163,5 | — |
| Влажность массы, % | 66,0 | 19,3 | 18,7 | 12,5 |
| Длина стеблей, см | 51,6 | 64,1 | 45,4 | 58,4 |
| Режим работы | ||||
| Рабочая скорость на разда- че, км/ч |
1,9 | 1,91 | — | — |
| Заданная норма выдачи, кг/м |
6,0 | 0,85 | — | — |
| Производительность за 1 ч, т: |
||||
| – основного времени | 7,23 | 1,57 | 4,36 | 4,07 |
| – сменного времени | 2,25 | 1,01 | 2,06 | 1,01 |
| – эксплуатационного вре- мени |
2,24 | 1,0 | 2,06 | 1,0 |
| Удельный расход топлива за время работы, кг/т |
0,54 | 3,61 | 1,31 | 1,38 |
| Эксплуатационно-техно- логические коэффициенты: |
||||
| – надежности технологиче- ского процесса |
1,0 | 1,0 | 1,0 | 1,0 |
| – использования сменного времени |
0,31 | 0,64 | 0,47 | 0,44 |
| Показатели качества тех- нологического процесса: |
||||
| Фактическая норма раздачи корма по длине кормовой линии, кг/м |
4,7 | 0,92 | — | — |
| Неравномерность раздачи корма по длине кормовой линии, % |
28,1 | 19,5 | — | — |
| Полнота выгрузки, % | 100,0 | 100,0 | 99,5 | 99,6 |
| Средняя длина частиц, см | 38,3 | 29,3 | 10,2 | 20,4 |
Надежность измельчителей соломы и сена
Коэффициент готовности измельчителей соломы и сена (таблица 5) варьируется от 0,99 до 1,0. Отказы по измельчителям: срез болтов крепления ножей (Primor 5060), изгиб ножей (ИГК-5) в основном связаны с наличием в рулонах естественных природных камней. Также имеются отказы от некачественного изготовления: срез болта крепления сницы (LULAR TESEO), поломка звена беговой дорожки барабана и поломка по сварке зуба манипулятора из-за некачественной сварки (ИРК-145) и отказы от предельного износа: ножи барабана и ремень привода барабана (Primor 3560).
Показатели надежности измельчителей
Таблица 5
Заключение
В результате испытаний измельчителей-выдувателей, проведенных ФГБУ “Северо-Западная МИС” установлено:
— измельчитель ИРК-145 (ОАО »Бобруйскагромаш», Республика Беларусь) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится погрузочным механизмом измельчителя, загрузка рулона погрузчиком затруднена. Сменная производительность при измельчении рулона соломы массой 238 кг с влажностью 33,5% составляет 0,68 т/ч. Полнота выгрузки – 99,2%;
— измельчитель рулонов грубых кормов ИГК-5 (ОАО »Бобруйскагромаш», Республика Беларусь) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Можно загружать до 2 рулонов одновременно. Сменная производительность, при измельчении рулона сена с выгрузкой на кормовой стол с массой рулона 225 кг с влажностью 19,3%, составляет 1,01 т/ч. Фактическая норма раздачи корма по длине кормовой линии составила 0,92 кг/м, с неравномерностью 19,5%. Полнота выгрузки – 100%;
— измельчитель-выдуватель Primor-3560 (фирма «KUHN» Франция) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Можно загружать до 2 рулонов одновременно. Сменная производительность, при измельчении рулонов силоса с выгрузкой на кормовой стол с массой рулона 470 кг с влажностью 66,0%, составляет 2,25 т/ч. Фактическая норма раздачи корма по длине кормовой линии составила 4,7 кг/м, с неравномерностью 28,1%. Полнота выгрузки – 100%;
— измельчитель-выдуватель Primor-3560 (фирма «KUHN» Франция) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Можно загружать до 3 рулонов одновременно. Сменная производительность, при измельчении рулонов соломы с выдуванием на подстилку с массой рулона 244 кг с влажностью 15,8%, составляет 2,81 т/ч. При угле поворота верхнего выгрузного устройства 1800 высота подстилки составляет 21,3 см, ширина полосы подстилки — 300,0 см. Полнота выгрузки – 100%;
— раздатчик-выдуватель соломы РВС-1500 (ООО «Интенсивные технологии» г. Смоленск) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Можно загружать до 2 рулонов одновременно. Сменная производительность, при измельчении рулона сена с выгрузкой в бурт с массой рулона 243,6 кг с влажностью 18,7%, составляет 2,06 т/ч. Полнота выгрузки – 99,5%;
— измельчитель рулонов сена и соломы Luclar Teseo ( фирма «RBS», Италия) агрегатируется с тракторами мощностью от 59 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Сменная производительность, при измельчении рулона соломы с выгрузкой в бурт с массой рулона 209,7 кг с влажностью 18,9%, составляет 0,84 т/ч. Полнота выгрузки – 99,6%. Сменная производительность, при измельчении рулона сена с выгрузкой в бурт с массой рулона 262 кг с влажностью 12,5%, составляет 1,01 т/ч. Полнота выгрузки – 99,6%;
— измельчитель рулонов Taarup 853 (фирма «Kverneland», Дания) агрегатируется с тракторами мощностью от 85 кВт. Загрузка рулона производится как погрузочным механизмом измельчителя, так может производиться и погрузчиком. Можно загружать до 2 рулонов одновременно. Сменная производительность, при измельчении рулонов соломы с выгрузкой в бурт с массой рулона 251,2 кг с влажностью 12,1%, составляет 5,3 т/ч. Полнота выгрузки – 99,1%.
Измельчитель сена/соломы своими руками (чертежи, фото, видео)
(Last Updated On: 14.11.2017)Измельчитель сена/соломы (фото)
Для различных сельскохозяйственных нужд зачастую требуется измельченное растительное сырье – это и подкормка для посадок, и укрывной материал для боящихся холодов культур, и корм для живности. Для быстрого и удобного приготовления такого измельченного сырья можно использовать разнообразные измельчители, в том числе и самостоятельно изготовленные. Например, можно изготовить измельчитель сена своими руками, для которого можно найти массу вариантов применения. При этом он будет в разы эффективнее, чем популярные траворезки, потому что сено значительно жестче простой травы, следовательно, для работы с ним нужны более прочные ножи и более мощный силовой агрегат. То есть измельчать траву с помощью измельчителя сена можно будет, а обратный вариант может оказаться невозможным.
Разновидности оборудования для измельчения сена и соломы
В зависимости от мощности, производительности, габаритов и, естественно, цены такое оборудование делится на 2 большие группы:
- промышленное – это крупные установки, предназначенные для работы с большим объемом сырья, они используются на крупных животноводческих и фермерских хозяйствах, также выпускаются специальные измельчители, устанавливаемые непосредственно на комбайны, в этом случае срезанное сено сразу же превращается в измельченную массу;
- бытовое – это, как правило, небольшие устройства, производительности которых достаточно для покрытия индивидуальных нужд в измельченном сене или соломе, именно такие измельчители могут быть изготовлены своими руками.
При этом независимо от размеров и мощности измельчителей принцип их работы остается одинаковым:
- сырье загружается в специальный бункер, для этого можно приспособить специальный транспортер, а можно закидывать сено и слому вручную. При этом важно помнить, что в сырье не должно быть никаких посторонних предметов и твердого мусора;
- из бункера сырье попадает в специальный барабан, где оно изрубается на небольшие фрагменты;
- далее изрубленный продукт подается в дробилку, где он измельчатся до конца.
Как видно, ничего сложного здесь нет, поэтому самостоятельно изготовить измельчитель соломы своими руками будет под силу любому мастеру, умеющему обращаться с инструментом и материалами.
Самостоятельное изготовление соломорезки
Для бункера и барабана рекомендуется использовать листовой металл толщиной в 4 миллиметра. Приводить в движение ножи измельчителя можно с помощью электродвигателя, мощности в 3 кВт для этого будет вполне достаточно.
Чертеж измельчителя сена/соломы:
Первым делом нужно сделать проект и в соответствии с ним разметить металл. Затем из размеченных листов вырезаются необходимые элементы: дно, противорежущая дека. Корпус приемного бункера можно изготовить из жести или другого мягкого металла. Для изготовления ножей можно взять крепкие болты, обрезать их по необходимой длине и заточить на наждачном камне. Получившиеся лезвия следует закрепить на диске, а также скрепить с противорежущей декой. Также нужно приварить в пространство между резаками лопатки для откидывания измельченной соломы.
Видео:
В дне просверливается отверстие для выведения вала электродвигателя, к которому с помощью специальной втулки будет крепиться диск с лезвиями. После этого можно считать, что измельчитель сена и соломы своими руками изготовлен. Если все рассчитано и сделано правильно, то производительности и запаса прочности такого аппарата будет вполне достаточно для нужд небольшого частного хозяйства. Конечно же, для изготовления придется повозиться, если нет желания или возможности собирать измельчитель самостоятельно, можно купить фабричную модели, однако цена такого оборудования может быть далеко не самой маленькой, поэтому самостоятельное изготовление позволит неплохо сэкономить.
Соломорезка, измельчитель соломы, измельчитель сена
Cоломорезка

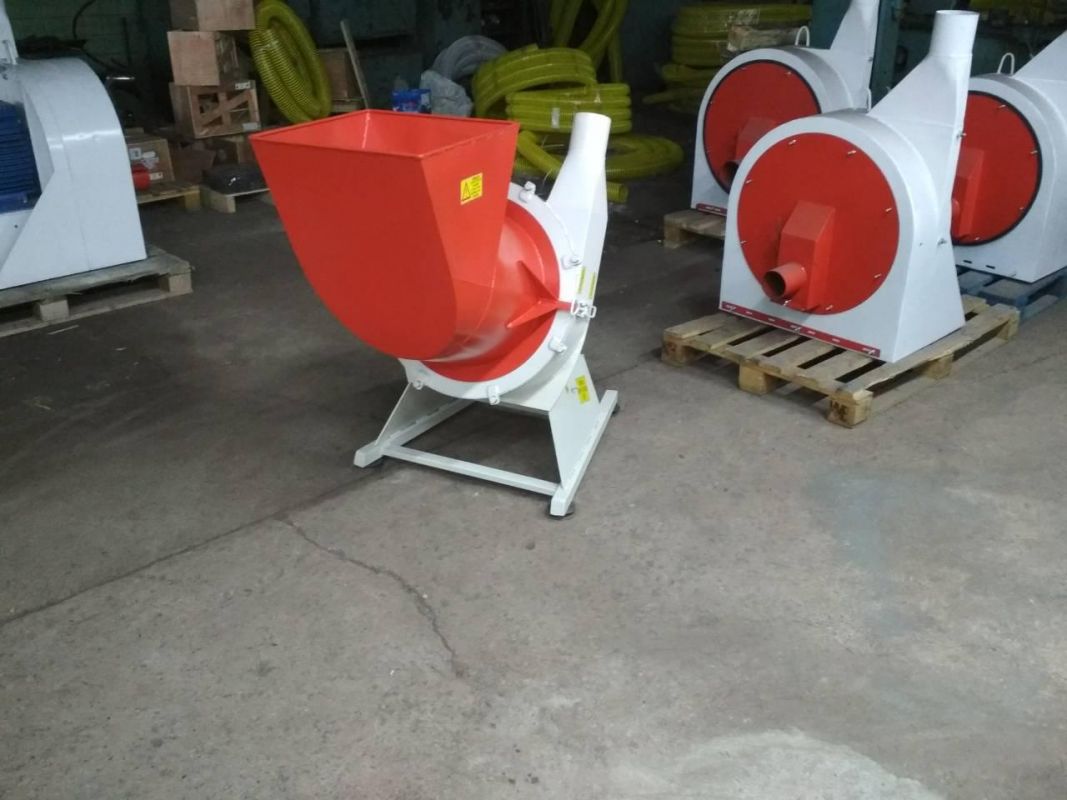

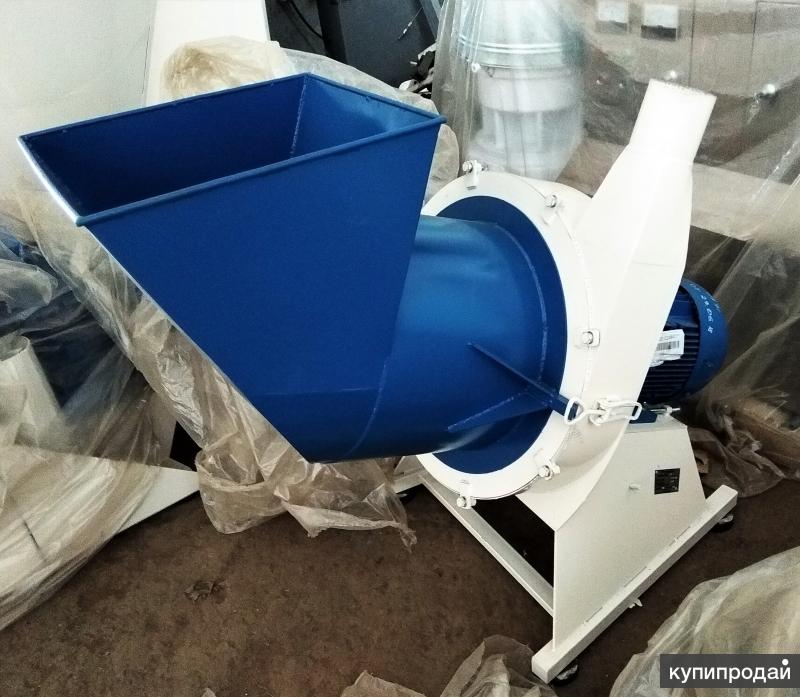

Наше предприятие изготавливает различного рода измельчительное оборудование. Одним из самых востребованных на сегодняшний день является соломорезка. Этот популярный агрегат предназначен для измельчения различных грубостебельчатых растений, как видно по названию, это в первую очередь солома зерновых культур. Но также с помощью соломорезки можно измельчать стебли кукурузы, подсолнечника, сено, сою, рапс и многое другое. Измельченными растениями мульчируют почву в сельском хозяйстве. Их применяют как сырье для приготовления комбикормов в животноводстве или мицелия для выращивания грибов.
От перерабатываемых объемов сырья зависит конструкция и мощность изготавливаемого оборудования. Для частных подворий и небольших фермерских хозяйств изготавливаем экономные и небольшие по габаритам устройства производительностью до 500 кг/ч при потреблении 11 кВт. Они удобны при измельчении, как тюкованного продукта, так и навалом. Загрузка вручную.
При необходимости увеличить объем переработки втрое, до полутора тонн, применяем двигатель мощностью 22 кВт и изготавливаем конструкцию больших габаритов с возможностью автоматической подачи тюков. Возможны промежуточные варианты, как по мощности, так и по конструкции.
Также по предварительной договоренности могут вноситься различные конструктивные изменения. Например, такие, как приемное отверстие по размерам (0.8, 1.0, 1.2 м) или по форме тюков – круглое или квадратное. Изменением диаметра отверстий в сетке возможно регулирование размера фракции резки соломы и т.д.
| Модель | ИС-500 |
| Производительность, кг/ч | 350-500 |
| Фракция сечки*, мм | 5-10 |
| Размеры загрузочного окна**, м | 0,6 |
| Влажность сырья, % не более | 30 |
| Мощность двигателя, кВт | 11 |
| Частота вращения рабочего органа, об/мин | 1500 |
| Параметры сети электропитания, В/Гц | 380/50 |
| Габаритные размеры (ДхШхВ), мм | 1500х1200х1600 |
| Масса, кг | 300 |
| Гарантийны срок, мес. | 12 |
* — Существуют конструктивные особенности для изменения размеров сечки.
** — Могут варьироваться по техническим условиям заказчика.
Воздуходувка для соломы | Продукты серии Pro
Больше никогда не встряхивайте солому вручную
Pro-Chopper — это воздуходувка для соломы, которая не только измельчает и выдувает тюк сена в минуту, но также позволяет вносить семена травы при равномерном распределении. мульча. Благодаря этому инновационному сельскохозяйственному оборудованию вы можете выполнить свою работу вдвое быстрее, используя на 1/3 меньше соломы, чем без нее. Pro-Chopper не нуждается даже в прицепе, так как он удобно помещается в кузове грузовика.Его 33-футовый шланг гарантирует, что ваша соломинка будет применяться там, где вы хотите. Pro-Chopper работает рука об руку с Pro-Crimper!
Почва любого проекта должна быть защищена от ветра и воды для предотвращения эрозии. Старый метод встряхивания соломы вручную требует много времени, а другие выдувные машины для соломы просто не соответствуют ожидаемым стандартам. Поскольку Pro-Chopper может поместиться в кузове грузовика, вам не нужно буксировать прицеп по местности, на которой вы работаете.
Так как Pro-Chopper весит всего 520 фунтов, его легко загружать вручную с помощью четырех рукояток, но также можно легко загрузить с помощью набора вил. Pro-Chopper поставляется с 33-футовым шлангом, и материал выдувается на 10-15 футов за конец шланга, обеспечивая легкое и равномерное покрытие… даже на крутых насыпях и в других труднодоступных местах. Некоторые владельцы даже использовали отрезки шланга длиной от 50 до 60 футов с большим успехом, пока шланг оставался достаточно прямым.
Продукты серии Pro Pro-Chopper сэкономит вам время и деньги при подготовке площадки и является готовым решением для ваших конкретных потребностей проекта площадки.
Pro-Chopper Технические характеристики:
весит 520 фунтов (брутто 600 фунтов)
Площадь основания: 31,5 дюйма в глубину, 48 дюймов в ширину и 54 дюйма в высоту.
Диаметр ванны 27,5 дюйма, а между внутренними фланцами 17 дюймов (фланцы — это то, что вращает тюк)
Поставляется с 13-сильным двигателем Honda
Время сборки всего 15 минут
Имеется посевная насадка
33 ‘, пластиковый неперфорированный сливной шланг диаметром 6 дюймов
Металлоконструкция из толстого металла
31 сменный зубец фрезы
Электрический запуск, защита от низкого уровня масла и 2 года гарантии на двигатель
Разрежет тюк менее чем за минуту
2 Люди могут покрыть акр земли за 90 минут
Использует на 1/3 меньше соломы, чем при ручном встряхивании
Поставляется с руководством пользователя для Pro-Chopper и двигателя
Поставляется с обучающим видео, в котором рассказывается о работе, функциях безопасности и процедурах технического обслуживания машины.
Все запасные части можно заказать на заводе
Pro-Choppers есть в 47 штатах, Канаде и Австралии
Pro-Choppers производятся компанией Pro Series Products с 1986 года
BC1200-BC1300-BC1600 — Сельское хозяйство
Измельчители / питатели тюков с грузоподъемностью 2,0-6,0 м 3
Все, что вам нужно — у нас есть
BC1200
Навесной измельчитель тюковKubota BC1200 специально разработан для работы с соломой в качестве подстилки.Камера 2 м 3 обеспечивает быструю и легкую загрузку тюков, а задняя дверца дает возможность переносить дополнительный тюк для повышения эффективности. BC1200 стандартно оснащен поворотным желобом для точного прямого засыпания.
Преимущества:
- Камера 2 м³.
- Навесная версия, разработанная для работы с соломой в качестве подстилки
- Может перевезти до двух тюков за один раз.
- Standard с поворотным желобом для аккуратной подстилки.
- Может выгружать солому на расстояние до 15 м.
BC1300
BC1300 специально разработан для измельчения и распределения соломы, сена и силоса. Он представляет собой гибкое и эффективное решение для подстилки и кормления при работе с тюкованной соломой, сеном или силосом и прижимным силосом. Прочная конструкция обеспечивает надежную работу и долгий срок службы машины. Прессовальная камера 3 длиной 3 м может транспортировать самые большие квадратные тюки или 2 круглых тюка.Двухскоростной редуктор позволяет легко настроить машину для работы с подстилкой или кормлением. Стандартный пульт управления позволяет легко контролировать желоба и скорость цепно-пластинчатого конвейера во время работы.
Преимущества:
- Камера объемом 3 м³.
- Прицепная версия, разработанная как для кормления, так и для подстилки.
- Уникальная конфигурация барабанного ножа для обработки самых разных материалов.
- Двухскоростной редуктор для пониженной скорости маховика при разгрузке подаваемого материала.
- Может перевезти до двух тюков за один раз.
- Доступен со стандартным или поворотным желобом.
- Подсыпка из соломы до 18 метров.
BC1600
BC1600 — это крупногабаритная машина с корпусом большой грузоподъемности, позволяющая полностью использовать массивные 6 м. 3 — прочная открытая конструкция для легкой загрузки и достаточная вместимость для больших квадратных тюков или до 3 круглых тюков. Машина оснащена сверхмощной трансмиссией с двухскоростной коробкой передач для подстилки и кормления.Привод донного конвейера также рассчитан на большие нагрузки, чтобы справляться с большими объемами материала
.Преимущества:
- Камера объемом 6 м³.
- Прицепная версия, разработанная как для кормления, так и для подстилки.
- Уникальная конфигурация барабанного ножа для обработки самых разных материалов.
- Двухскоростной редуктор для снижения частоты вращения маховика при разгрузке подаваемого материала.
- Может перевезти до трех круглых или квадратных тюков за один раз.
- Доступен со стандартным или поворотным желобом.
- Подсыпка из соломы до 18 метров.
