Измельчитель древесины барабанного типа своими руками – чертежи, фото, а также полезные рекомендации и пошаговая инструкция по производству самодельных станков-измельчителей древесины

Содержание

самодельная садовая дробилка, виды инструмента

Каждый садовод, выполняя осеннюю или весеннюю обрезку деревьев, задается вопросом складирования или утилизации веток. Даже при работе с маленьким садом их накапливается более чем достаточно. Конечно, обрезанные ветки можно сжечь, но, во-первых, пока они еще сырые и это проблематично, во-вторых, наносится вред экологии. Для решения этой проблемы можно сделать измельчитель веток своими руками.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

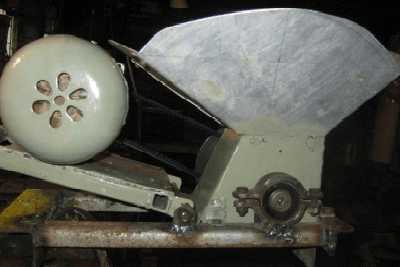

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

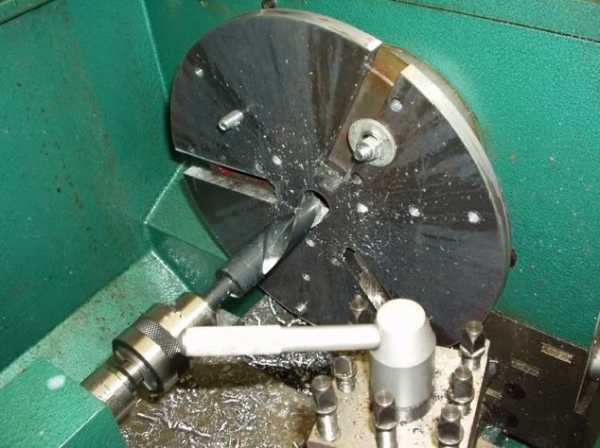

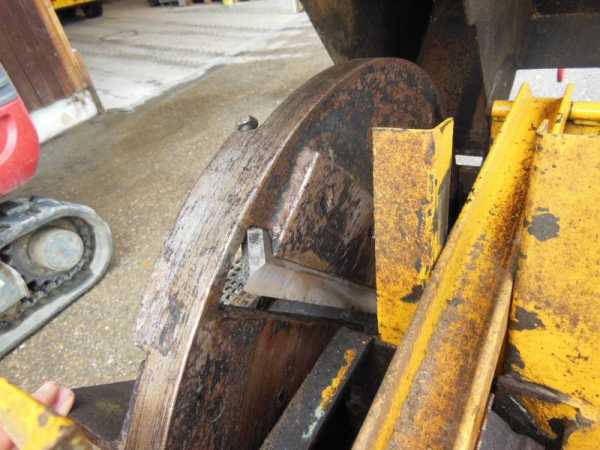

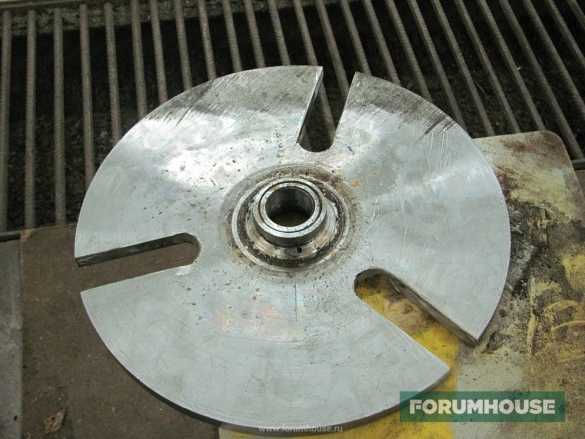

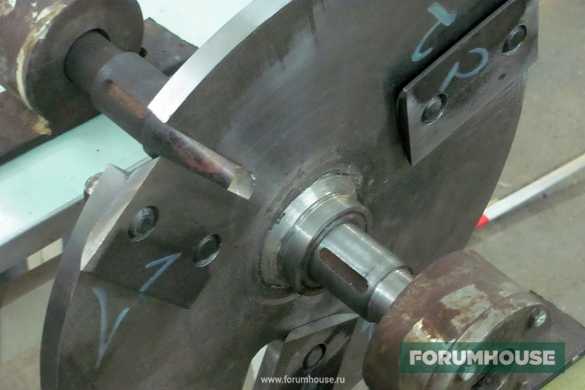

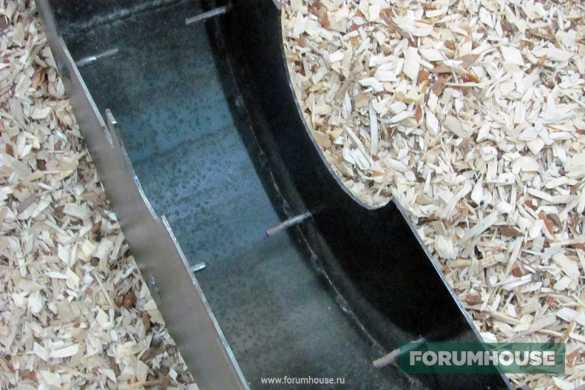

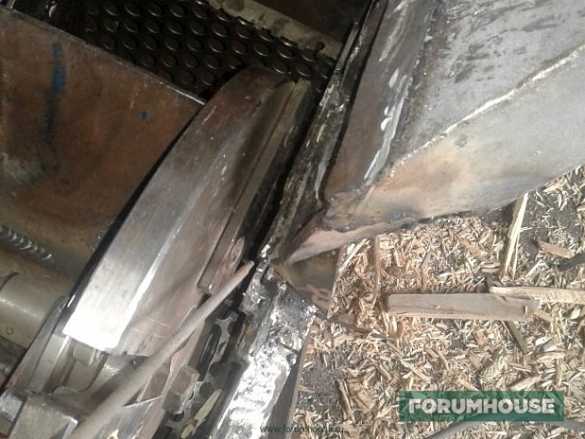

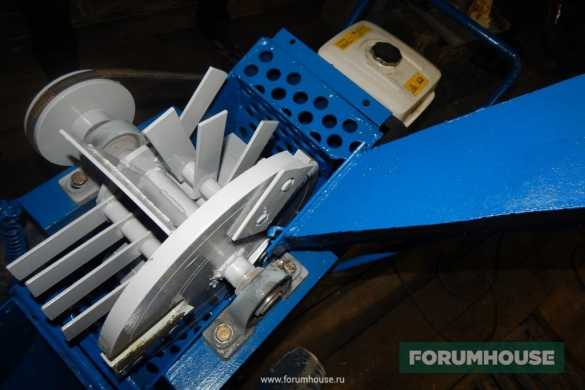

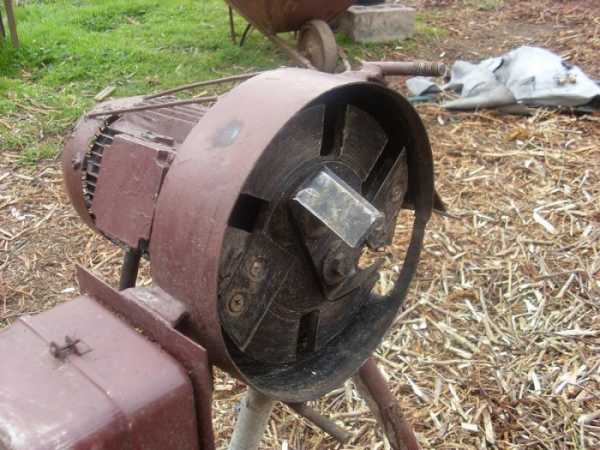

В дисковом агрегате ветви деревьев измельчаются в щепу при помощи острых ножей, которые прикрепляются к массивному маховику. Конструкция позволяет с легкостью дробить большой объем веток.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

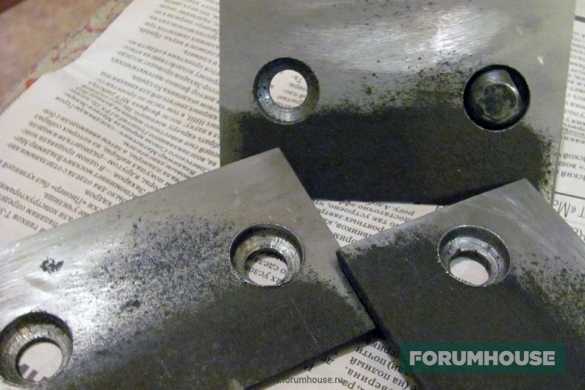

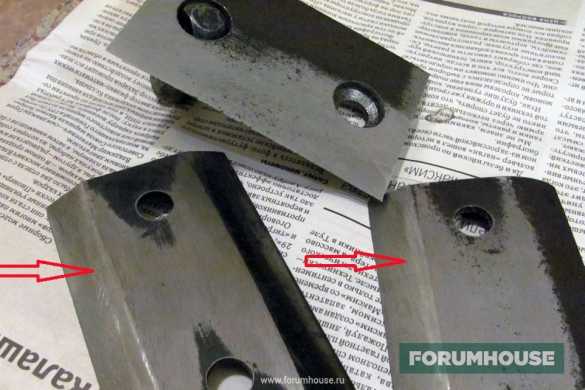

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче.

Из нее можно даже делать топливные брикеты.

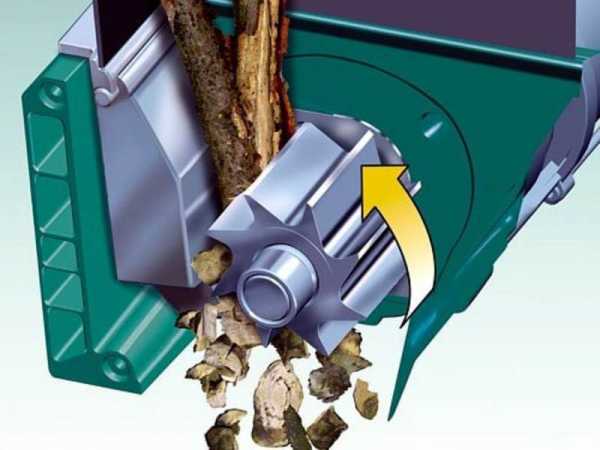

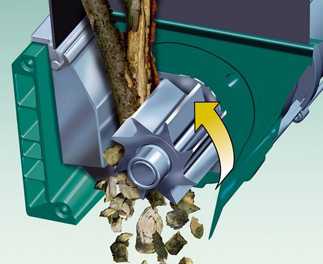

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

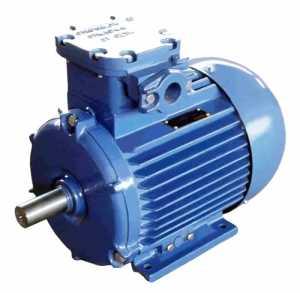

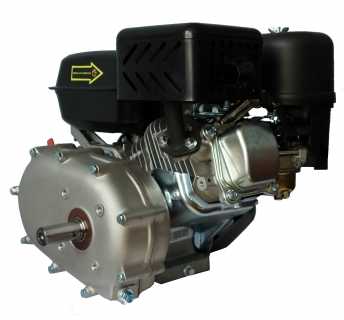

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

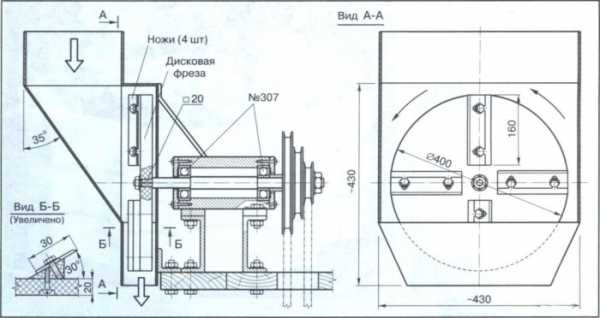

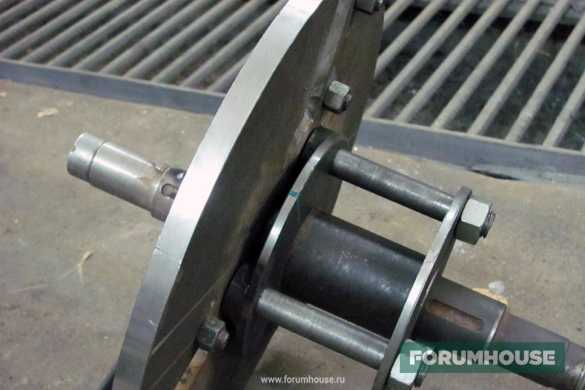

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

  • Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
  • Крепежные метизы.
  • Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
  • Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
  • Маховик или материал для его изготовления.

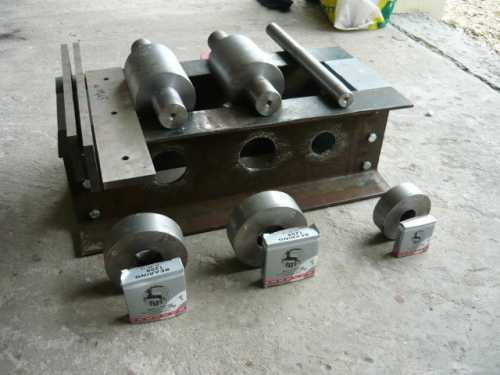

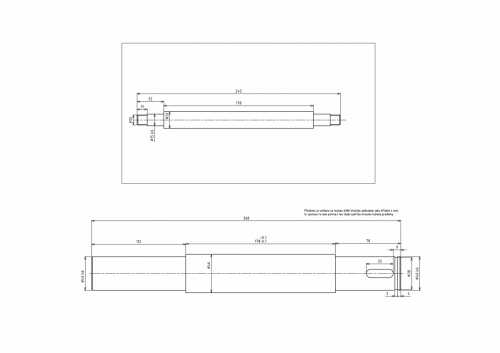

  • Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
  • Два 307 подшипника.

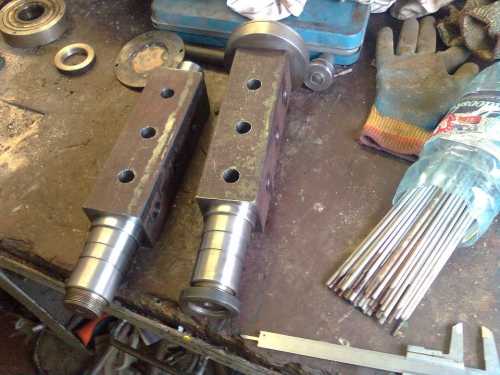

  • Обоймы подшипников, которые в последующем будут приварены к раме.

Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

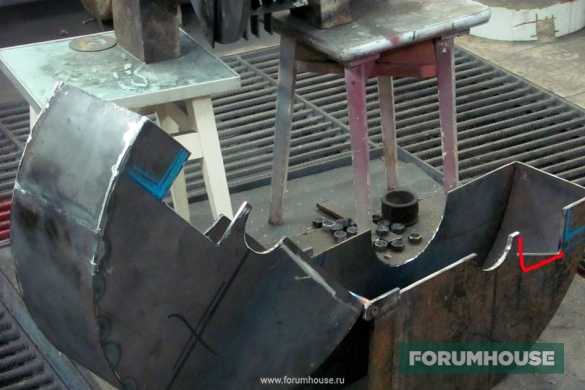

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

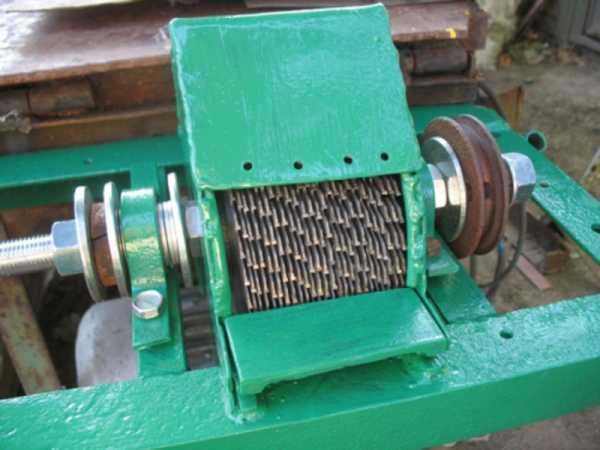

Дробилка с матрицей из циркуляционных пил

Это — тоже несложное в изготовлении устройство. Для того чтобы изготовить садовый измельчитель своими руками такого типа

понадобятся:

  • 20 штук качественных циркуляционные пил, желательно с твердосплавными напайками.
  • Крепежные метизы.
  • Разделительные шайбы для пил. Необходимо 19 штук толщиной 4−5 мм.
  • Листовой металлопрокат для изготовления бункера и защитного кожуха.
  • Готовая рама или материал для ее изготовления.
  • Два подшипника № 307.
  • Вал диаметром 20 мм с резьбой.
  • Обоймы подшипника.

Измельчитель древесины своими руками готов!

Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

Дабы исключить возможность раскручивания во время работ, после затягивания кренят резьбу или используют специальные фиксирующие шайбы. Дальнейшая последовательность действий идентична работам по изготовлению дисковой дробилки.

sotka.guru

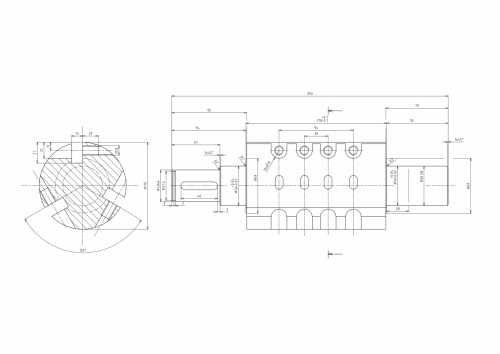

Измельчитель древесины на видео: чертеж cвоими руками

Старые ветки от кустиков и деревьев на приусадебном участке вы можете применять как компост, так что не спешите от них избавиться поджиганием либо выбросом на свалку. А для того чтобы ускорить перегнивание веточек, нужно мелко их перепилить при помощи измельчителя. На видео ниже продемонстрировано, как сделать своими руками этот садовый прибор. Имеются также заводские приборы, однако, они стоят дорого, и если вы хотите сэкономить, можете изготовить измельчитель своими руками из подручных средств.

Садовый прибор

Типы измельчителей

Существуют следующие виды измельчителей древесины, которые отличаются по виду двигателя:

  1. бензиновый;
  2. электрический.

Также эти приборы принято делить на:

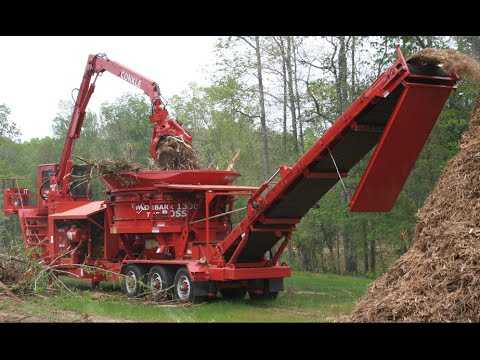

  • промышленные;
  • бытовые.

Чем выше мощность главного агрегата, тем эффективней осуществляется работа по переработке древесины в опилки. Бензиновые приборы по причине высокой мощности предпочтительней, однако, в случаях, когда необходимо сделать прибор своими руками, достать такой двигатель будет нелегко. Вам необходимо будет отыскать двухтактный двигатель внутреннего сгорания, например, от старого мотокультиватора.

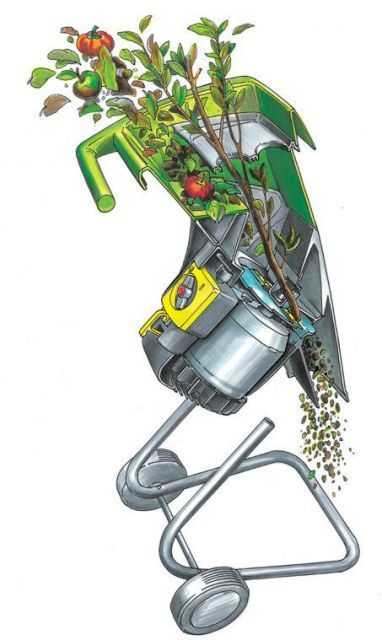

В действительности любой подобный садовый прибор основан из таких составляющих, как:

  • двигатель;
  • приемник в виде воронки, который сварен из стали;
  • механизм в виде ременной, шестеренчатой передачи;
  • режущий инструмент — это может быть фрез либо пильный диск;
  • выводящий короб либо прибор сбора.

Измельчитель древесины

Если с двигателем все ясно, то насчет приемника и передаточного механизма необходимо дать еще разъяснение. Ветки начнут подаваться для переработки в специальной воронке, в которой, пройдя через пильный узел, станут трухой. Таким образом, данный приемник должен иметь на входе вид воронки, чтобы сосредоточить всю имеющуюся мощность двигателя и режущих деталей на ограниченной территории. Кроме того, так проще подавать материал для переработки, бывающий часто разной формы, и обезопасить руки.

К режущему узлу необходимо подойти с огромной долей энтузиазма. Дело в том, что во многих дробилках заводского производства имеются фрезерные или фрезерно-турбинные ножи, а их домашнему мастеру сложно отыскать. Намного легче поступить иначе: взять пару дисковых пил диаметром около 20 см, и с помощью разделительных шайб на стальном валу собрать фрезу своими руками.

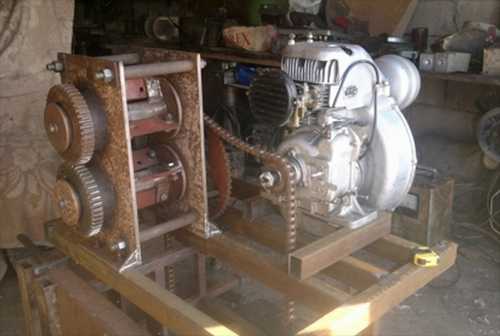

Любой прибор приводится в рабочее положение посредством передачи механической энергии вала двигателя на дробильные узлы. Механизм этот может быть 3 разновидностей:

  • ременной;
  • цепной;
  • редукторный.

Вывод при дроблении производится коробом длинной не меньше 20 см. Таким образом, опилки укладываются компактно и аккуратно, а не разлетаются около дробилки.

Подготовительный этап

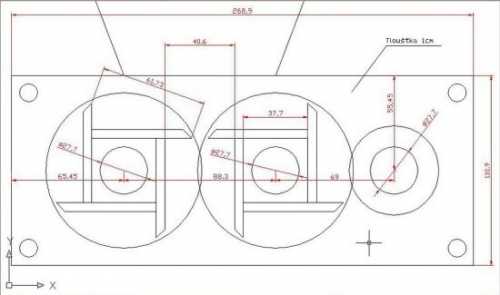

Начинать сборку такого садового прибора рекомендуется с составления чертежа на листе бумаги. Чертеж должен содержать ширину и длину нашей конструкции.

Режущий инструмент прибора

При этом нужно подсчитать необходимые металлические изделия и мелкие стандартные детали, общее число необходимого металла. Чертеж должен содержать участки расположения дырок для того, чтобы крепить измельчающий барабан, силовую установку и натяжители ремня привода. Отметить участок нахождения опорных стоек с колесами.

Чтобы готовый измельчитель оказался устойчив при работе, независимо от габарита измельчаемых веток, перед началом изготовления своими руками нужно предусмотреть габариты опорной площадки агрегата. Чертеж также должен предусмотреть, какой именно вид двигателя подобрать. От этого будет зависеть производительность садового прибора и затраты на эксплуатацию. При применении прибора стационарно на небольшом расстоянии от дома, можно использовать электродвигатель.

Видео изготовления измельчителя

Этапы работ по сборке прибора

Этапы изготовления своими руками необходимого для сада прибора:

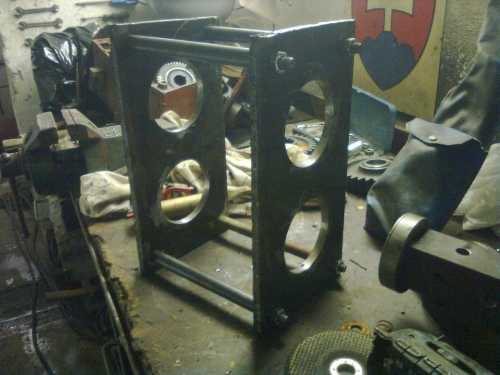

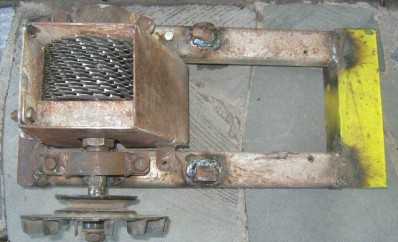

  1. Сборка рамы

Рама такого садового прибора изготавливается из металлических профилей с габаритами примерно 50 на 50 мм. Для этого нужно отрезать болгаркой 4 заготовки, длина которых около 400 мм и 2 заготовки длиной 800 мм. Потом нужно приварить короткие отрезки перпендикулярно к концам длинных заготовок, чтобы вышла прямоугольной формы рама. Два оставшихся отрезка следует закрепить внутри рамки на расстоянии от крайних поперечин, которые соответствуют установочным габаритам двигателя и барабана.

Сборка прибора

На прямоугольник, в одном конце рамы нашего садового прибора, посредством электросварки крепим металлический лист аналогичных габаритов, толщиной 5 мм. В листе необходимо вырезать удлиненные отверстия на расстоянии и с диаметром одинаковым с монтажными параметрами двигателя. К углам рамы привариваем 4 ножки, высота которых 50 см. Между собой их нужно связать в нижней части профилем 20х20 мм посредством сварки.

  1. Установка двигателя

Чтобы изготовленный инструмент оказался с оптимальной мощностью, на него устанавливаем электродвигатель с мощностью 5 кВт, крепящийся болтами к удлиненным монтажным дыркам плиты. Таким образом, они станут способствовать простому перемещению силового прибора при натяжении ремня привода режущего аппарата.

Механизм натяжения основан из уголка, который приварен поперек конструкции на конце рамы и 2 натяжных болтов. На двух концах уголка просверливаем дырки по диаметру натяжных болтов, которые одним концом вводятся в данные прорези, а иным прикрепляются, посредством небольших уголков, к ближним болтам крепления двигателя. Процесс натяжения либо ослабления ремня будет осуществляться затягиванием или раскручиванием гаек на болтах, с наружной стороны грани уголка механизма натяжения.

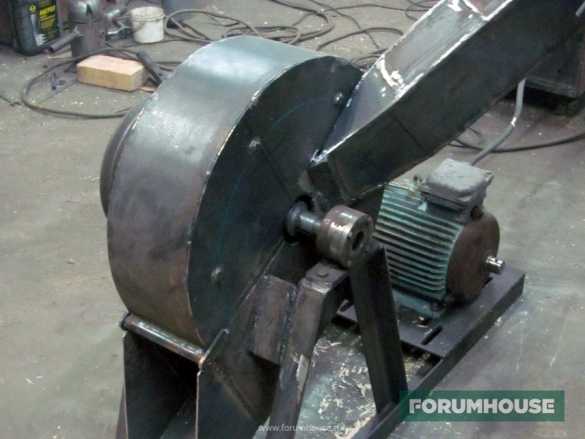

  1. Производство и крепление измельчающего барабана

Измельчающий барабан агрегата устанавливаем на противоположном от двигателя конце рамы. Барабан изготавливаем из отрезка стальной трубы, длина которого приблизительно 40 см, а диаметр 30 см. К торцам цилиндра привариваем пластины, в них просверливаем дырки для того, чтобы установить вал на подшипниках. Сверху и снизу цилиндра прорезаем прямоугольные окна для загрузки материала размерами 100 на 15 мм и выхода измельченной массы 20х30 мм.

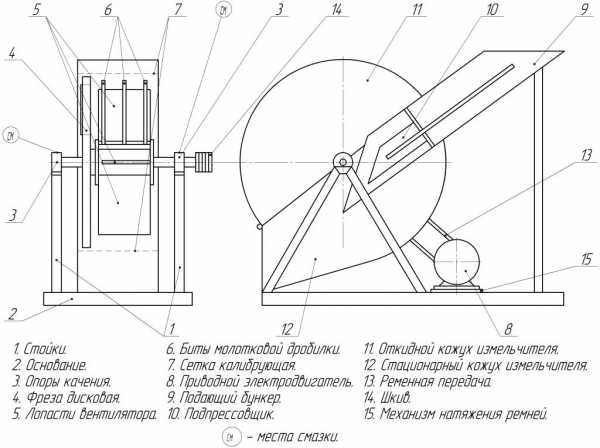

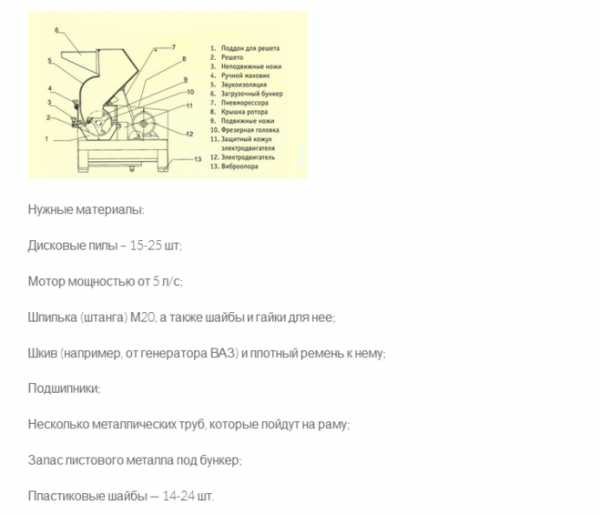

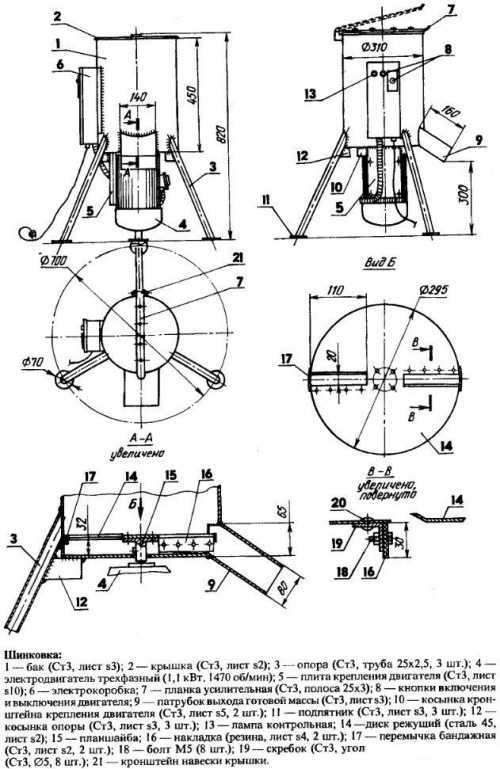

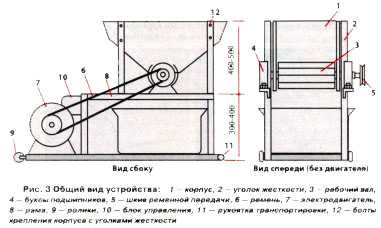

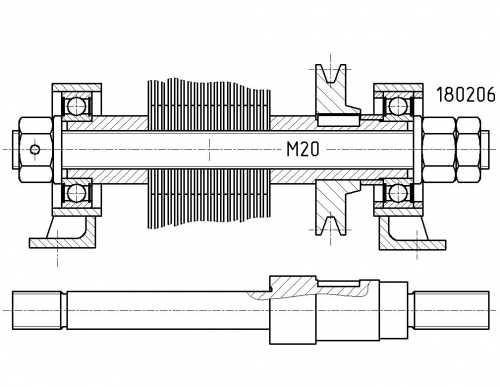

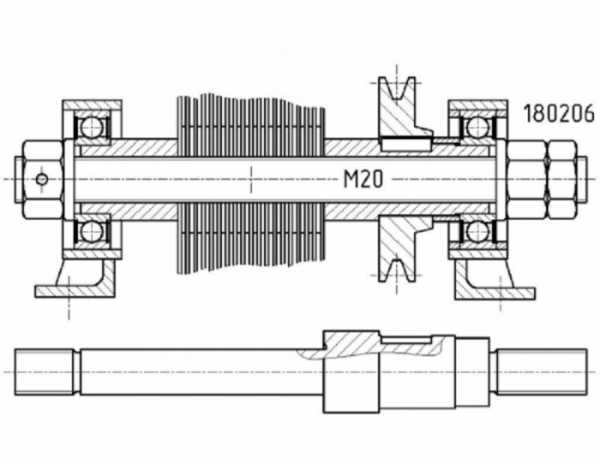

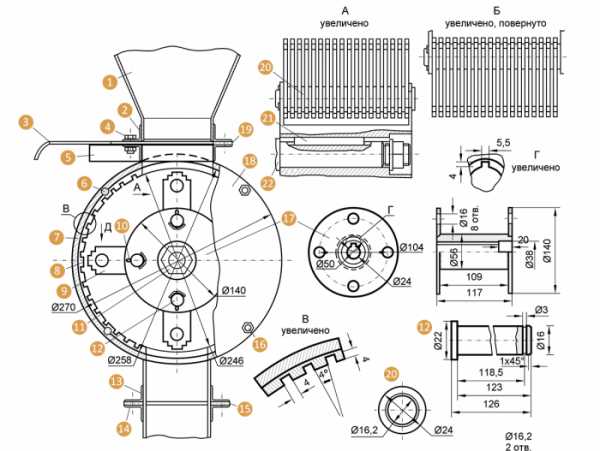

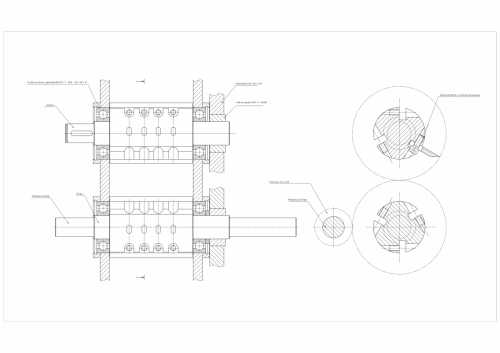

Схема изготовления прибора

К нижнему окну барабана привариваем 4 лапы для того, чтобы прикрепить его к раме. На опорных лапах барабана и на раме делаем дырки диаметром, который соответствует габаритам болтов крепления. Ножи крепим на стальной вал измельчителя к 2 дискам, которые приварены на концах вала и соответствующих диаметру барабана.

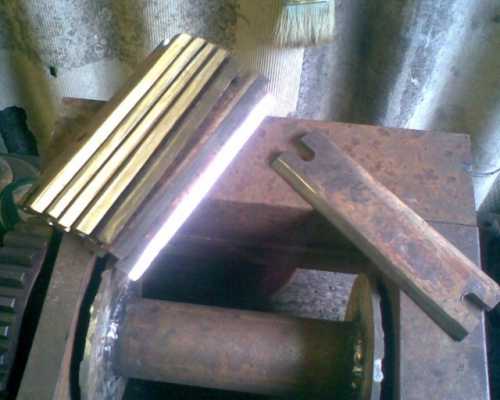

Их делаем из старых ножей измельчителей сельскохозяйственного прибора. Их отрезаем длиной немного больше (на 3-4 см) расстояния до дисков. Перед закреплением концы ножей отгибаем и в них выполняем по 2 дырки с каждой из сторон. Также вы можете применять обыкновенные дисковые пилы, которые имеются в продаже в любом строительном магазине. На установочных дисках просверливаем такие дырки. На вал устанавливаем 3 ножа и закрепляем их с помощью болтов.

Вал вставляем в дырки в торце кожуха, на концы вала насаживаем подшипники с опорными крышками. Крышки крепим к кожуху с помощью болтов. Второй способ изготовления измельчительного барабана состоит в том, что на особой оси насаживаем примерно 9 дисковых пил, вращение которых производится посредством подшипников промежуточного вала от машины марки ВАЗ.

Важный момент: необходимо, чтобы между дисковыми пилами было маленькое расстояние, поскольку если установить их вплотную друг от друга, зубья соседних пил могут зацепиться и эффективность устройства сокращается.

В завершение на выступающих концах валов барабана и электродвигателя крепим шкивы. Вращение от двигателя будет передаваться посредством ременной передачи. Для комфорта загрузки веток и своей безопасности во время работы с измельчителем, к верхнему окну барабана привариваем загрузочный бункер, который изготовлен из металла толщиной 2 мм. Высота бункера должна быть около 40 см, размер верхней части 30 на 40 см. Выбросное окно равно приемному, которое расположено на корпусе барабана. К нему прикрепляем выходной раструб, длина которого приблизительно 20 сантиметров. Таким образом, нам удалось своими руками изготовить садовый прибор, который поможет нам из обыкновенной древесины получить опилки.





Автор: С. Диана

rozarii.ru

Как сделать садовый измельчитель своими руками

Экология потребления.Усадьба:После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку.

После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение — компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

  • Дисковые пилы – 15-25 штук
  • Мотор – бензиновый или электрический
  • Шпилька (штанга) М20, к ней шайбы и гайки
  • Шкив (например, от генератора ВАЗ) и плотный ремень
  • Подшипники
  • Металлические трубы для рамы
  • Листовой металл для бункера
  • Шайбы из пластика 14-24 штуки

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

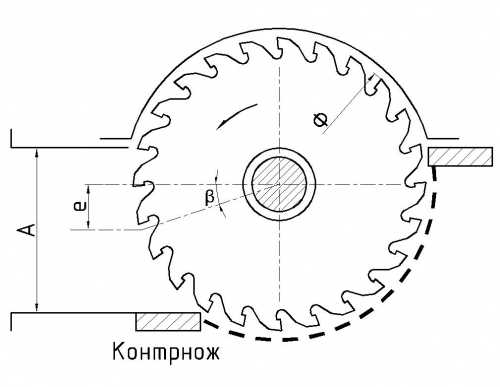

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

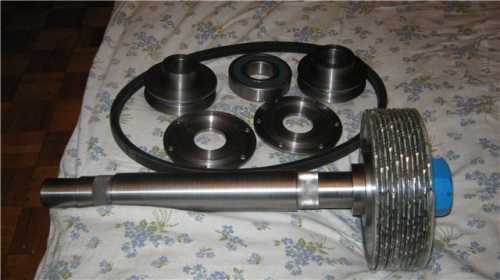

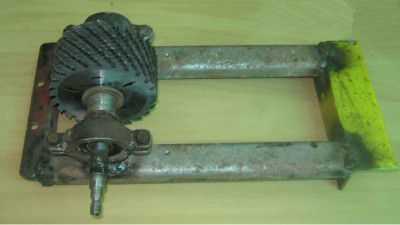

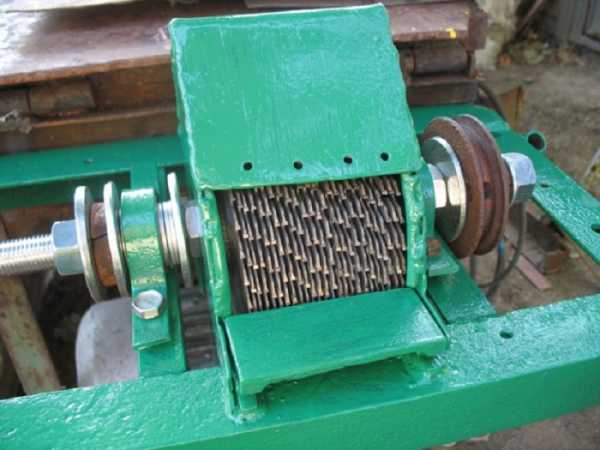

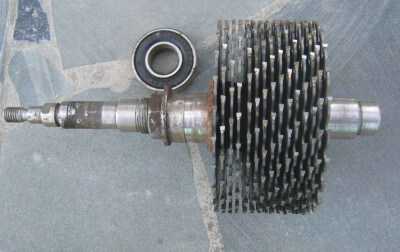

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

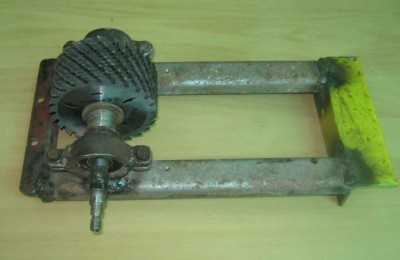

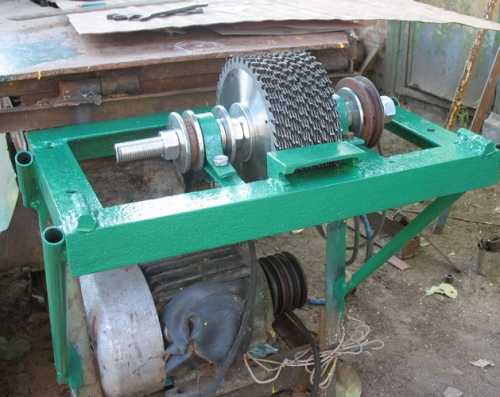

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

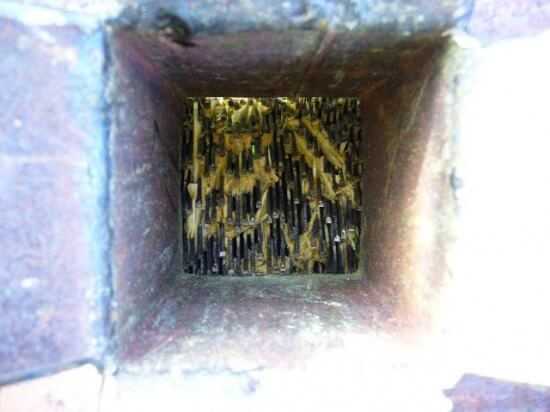

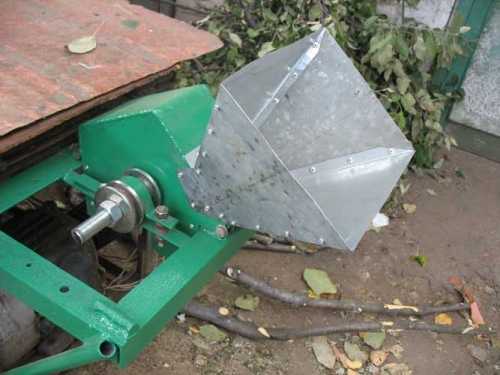

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

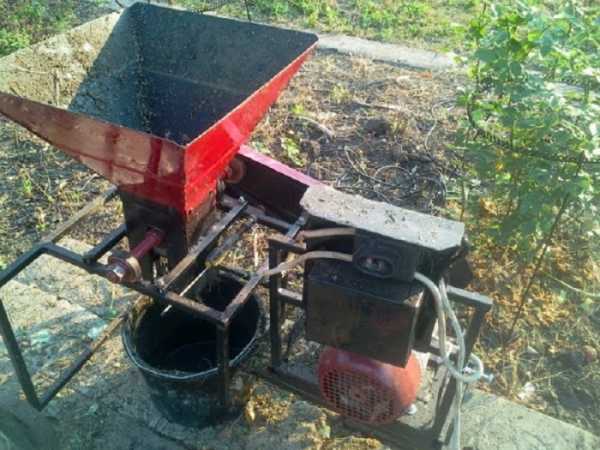

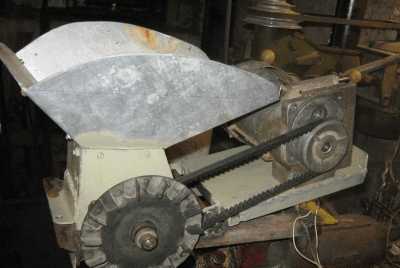

Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Видео пример использования этого агрегата

econet.ru

Садовый измельчитель своими руками

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

  • рабочий вал, оснащенный ножами;
  • мотор;
  • приемный короб;
  • металлическая рама с защитным кожухом;
  • в отдельных моделях предусмотрен бункер для измельченной органики;

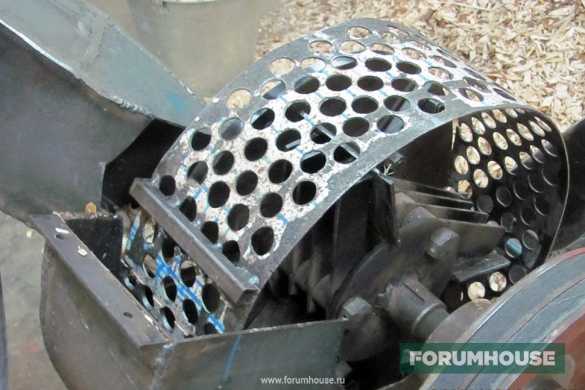

  • сито, регулирующее фракцию щепы;
  • проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

  • Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
  • В этот момент ветви или другие отходы подаются в приемный короб.
  • Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

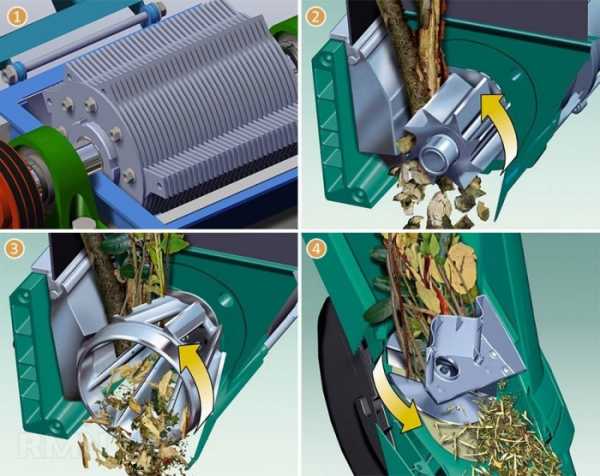

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

  • Ножевыми (рис 4). Представляют универсальный вариант.
  • Фрезерными (рис 2). Перерабатывают твердую растительную органику.

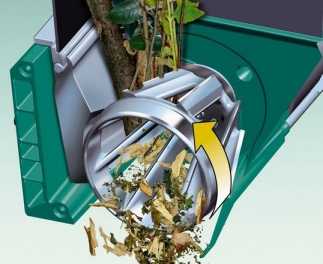

  • Вращающимися турбинами для утилизации толстых ветвей (рис 3).
  • Валковыми. Предназначаются для кустов и ветвей деревьев.
  • Молотковыми (рис.1). Способны перемолоть тонкие ветки.
  • Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

  • При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
  • Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
  • Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

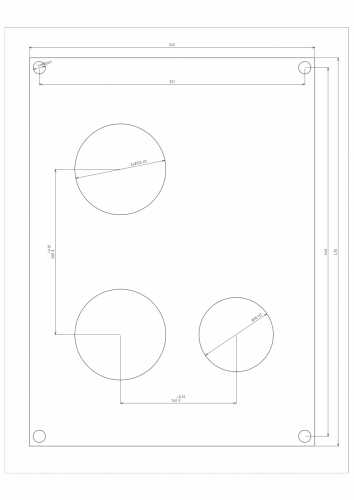

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

  • Электромотор мощностью до 2 кВт.
  • Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
  • Ось с подходящим для дисковых пил диаметром.
  • Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
  • Функцию привода выполняет ремень со шкивами.
  • Для станины подготавливается уголок.
  • Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
  • Два колеса для мобильности садового измельчителя.
  • Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил



Для травы

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

  • Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
  • Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

    Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

  • Уголок или швеллер служит основой прочной рамы.
  • Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
  • Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
  • Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
  • Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

  • позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90о;
  • эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

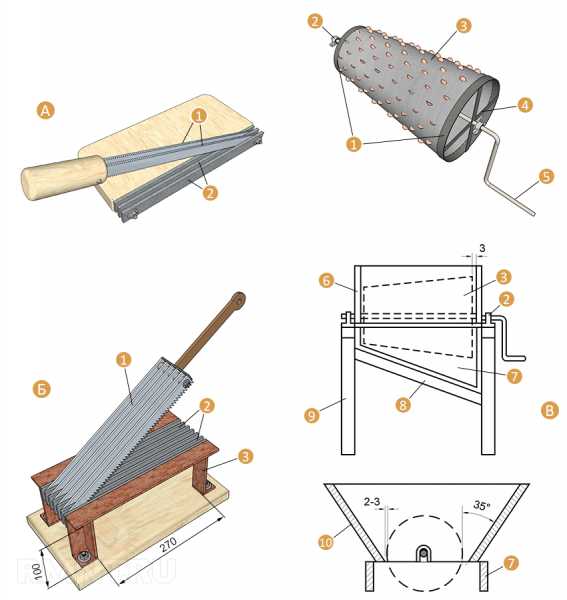

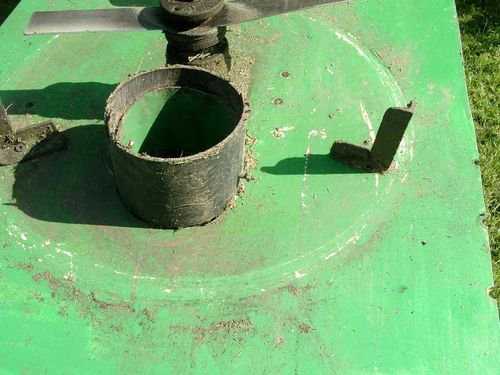

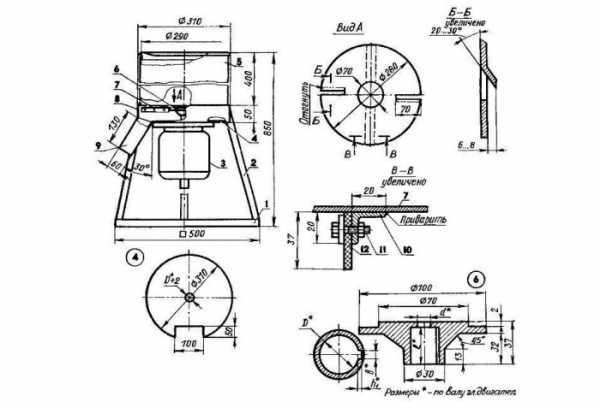

Измельчитель травы

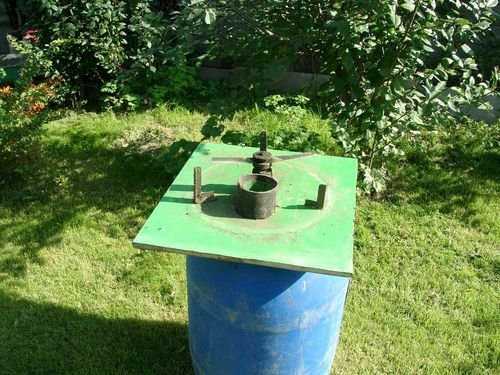

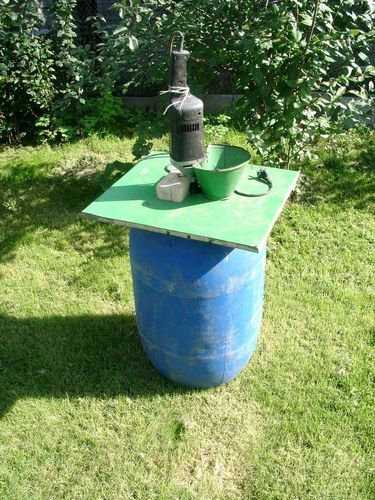

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

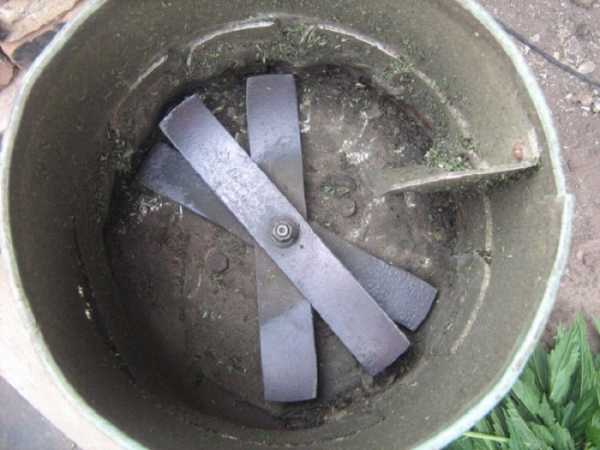

  • Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
  • Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
  • В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

bouw.ru

Садовый измельчитель своими руками | Строительный портал

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

  1. Принцип работы и устройство измельчителя
  2. Виды садовых измельчителей
  3. Как сделать садовый измельчитель своими руками



Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.



Виды садовых измельчителей



Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.



Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

  • Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
  • Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
  • А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.




Конструкция ножей



Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый – ножевой дисковый. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

  • Первая – двухваловая конструкция с 8 ножами.
  • Вторая – ножево-дисковая.
  • Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.



Как сделать садовый измельчитель своими руками



Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.



Подготовительный этап



На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.



Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

1.

2.

3.

4.

5.



Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.



Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.



Для измельчителя с двумя валами потребуются следующие материалы:

  • двигатель электрический или бензиновый;
  • две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
  • две шестерни для синхронного привода валов;
  • шкив или шестерня для передачи крутящего момента валам;
  • шкив на вал двигателя;
  • два вала для ножей;
  • 5 подшипников и крепление к ним;
  • ножи или материал для их изготовления;
  • профильные трубы для каркаса;
  • листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.



Для измельчителя из пакета дисковых пил потребуется следующее:

  • 15 – 20 дисковых пил. Диаметр можно взять 18 см;
  • двигатель;
  • шпилька М20 или её аналог;
  • 2 подшипника и крепление к ним;
  • 2 шкива;
  • 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
  • листовой металл 2 мм для защитного кожуха и приемного бункера;
  • профильные трубы для каркаса.



Для измельчителя с ножевым диском потребуется совсем немного:

  • двигатель;
  • листовой металл для защитного кожуха и приемного бункера;
  • ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.




Сборка садового измельчителя



Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

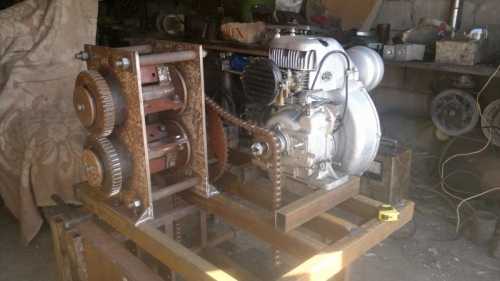

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы:

  • нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
  • свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.



После создания рамы можно приступать к созданию валов для измельчительного барабана:


  • берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
  • для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.



Что касается самих ножей, то их можно изготовить из рессоры Камаза:

  • берем рессору и отрезаем кусок необходимой длины;
  • саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
  • в самих ножах делаем отверстия для болтов;
  • теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

  • в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

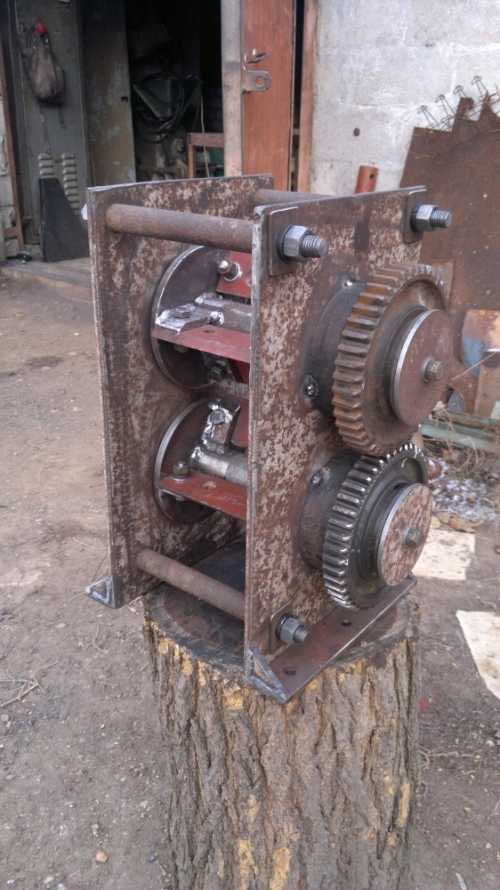

Следующий этап – создание измельчительного барабана:

  • в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
  • теперь устанавливаем внутрь подшипники;

  • для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
  • внутрь подшипников вставляем валы и закрепляем их;
  • стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.



По завершению работ с барабаном и каркасом делаем приемный короб:

  • берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
  • с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
  • делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
  • собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
  • при помощи сварки или самозатягивающихся заклепок соединяем края;
  • в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.



Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

  • создать каркас и поместить внутрь мотор;
  • поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

  • в диске сделать отверстие для установки на вал, а также прорези для ножей;
  • ножи можно изготовить из рессоры автомобиля описанным ранее способом;

  • собираем и устанавливаем диск с ножами;
  • создаем приемный короб и устанавливаем его сверху дискового измельчителя.



Сборка измельчителя из дисковых пил выглядит следующим образом:

  • создаем раму;
  • на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

  • на внутренних поперечинах каркаса привариваем крепеж для подшипников;
  • надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

  • с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
  • устанавливаем двигатель и натягиваем приводную цепь или ремень;
  • в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

strport.ru

Как сделать измельчитель древесины своими руками

Проблема утилизации древесных отходов стоит перед многими дачниками. Рассказываем, как ее решить, на опыте пользователей FORUMHOUSE

Общая информация

Станок для измельчения древесины (садовая дробилка) позволяет навсегда забыть о необходимости разжигать огонь с целью утилизации древесных отходов. Это устройство способно перерабатывать исходный материал в опилки, которые всегда можно использовать для обработки почвы или для изготовления строительных материалов.

Практичный хозяин никогда не позволит бесследно сгореть в огне ценнейшему удобрению – опилкам. Правильно организованная компостная куча за короткое время превратит это добро в экологичное и насыщенное удобрение.


NemodnyПользователь FORUMHOUSE

Стал применять слегка лежалые опилки и разлагать их с помощью азотфиксирующих бактерий (в воздухе 78 % азота). Обязательно рыхление. Сажаю прям в опилки.

Что касается изготовления строительных материалов на основе древесной щепы: если вы слышали о таком понятии, как «арболит», то наверняка поймете – о чем идет речь.

И, кстати, некоторые котлы отопления успешно работают на топливе, изготовленном из древесных опилок. Следовательно, сфера применения материала, полученного из древесины, отслужившей свой век, велика. А посему, изготовление машины для измельчения древесины является занятием оправданным.

Схема садовой дробилки

Изучение конструкции любого механизма начинается с изучения схемы и принципа его действия. Начнем со схемы.

На этом изображении представлена наглядная схема садовой дробилки. Перечислим ее основные элементы:

  • Рама – состоит из стоек (1) и основания (2).
  • Механизм привода – механизм натяжения ремней (15), двигатель (8), ремень (13) и приводной шкив (14).
  • Вал с вентилятором и режущими элементами (поз. 4,5,6).
  • Принимающее устройство – подающий бункер (9), подпрессовщик (10).
  • Защитный кожух (поз. 11 и 12).
  • Калибрующая сетка (поз. 7).

Если все узлы машины собраны правильно, если сварочные швы надежны, а режущие элементы крепки, то станок будет долговечен и удобен в эксплуатации. Он обеспечит хороший захват перерабатываемой древесины, а на выходе вы получите опилки требуемой величины.

Принцип действия механизма следующий:

  • Двигатель (электрический, бензиновый и т. д.) передает крутящий момент (с помощью цепной или ременной передачи) на вал с режущими элементами.
  • Стебель (или брусок), попадающий в приемную камеру, захватывается ножами измельчителя и режется на мелкие щепы.
  • Щепы попадают в камеру молотковой дробилки, где измельчаются до заданной фракции.
  • Измельченная щепа просыпается сквозь решетку дробилки и под действием лопастей вентилятора выбрасывается из устройства через выходное отверстие.
  • Рама

    Учитывая, что дробилка представляет собой громоздкий механизм (к тому же склонный к вибрациям), ее рама должна быть изготовлена из прочной металлической трубы (с толщиной стенки от 4 мм) или из жесткого металлического уголка.

    Передвижной вариант измельчителя будет неплохо оснастить парочкой колес.

    Размеры и другие особенности рамы полностью зависят от габаритов навешиваемого на нее оборудования и от производительности станка.

    Привод

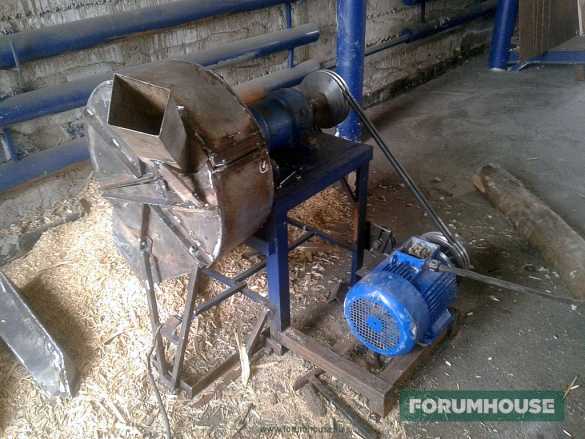

    Конструкция привода, по сути, проста: механизм натяжения, шкивы и ремни – все это можно без особых проблем изготовить или купить. Ключевой задачей, которую нам предстоит решить, разрабатывая конструкцию привода, является выбор подходящего двигателя.

    Двигатель можно использовать как электрический, так и бензиновый. Станки с бензиновым двигателем имеют более сложную конструкцию. Станки с двигателем электрическим, наоборот, более компактны и просты в управлении. Для стационарных измельчителей древесины предпочтительнее использовать электродвигатель. Для мобильных станков больше подходит бензиновый двигатель. Среди удачных моделей, которые пользователи FORUMHOUSE смогли собрать самостоятельно, преобладают машины с электрическим приводом. Поэтому их мы и будем рассматривать в настоящей статье.

    Двигатель следует выбирать, исходя из его мощности. Мощность двигателя должна быть не менее 4-х кВт. Этого показателя достаточно для измельчения садовых веток диаметром до 4-х см. При этом оптимальные обороты на валу измельчителя должны соответствовать показателю 1500 об/мин.

    Значительное снижение оборотов (1000 об/мин и менее) на рабочем валу дробилки приводит к уменьшению силы воздушного потока, который выталкивает измельченную массу из дробилки. А это может повлечь за собой вполне предсказуемые последствия: забивание барабана опилками, падение мощности и т. д.
    Ana789Пользователь FORUMHOUSE

    В обсуждении измельчителей есть информация, что количество оборотов ротора должно быть в пределах 1500 об/мин.

    Если помимо измельчения садовых веток вы преследуете другие цели (например, подготовка сырья для производства арболитовых плит), то вашему станку непременно понадобится запас мощности. Также при этом может быть изменено и количество оборотов на рабочем валу дробилки (как в большую, так и в меньшую сторону).


    Volodaris Пользователь FORUMHOUSE

    Двигатель 5.5 кВт оказался слаб. При такой подаче брус 50х50 он не осиливал. Видимо, это связано с хорошим самозахватом древесины. Поэтому и начались переделки станка (чтобы не покупать мощный двигатель, а он потребовался бы как минимум 11 кВт).

    Оптимальное количество оборотов на валу дробилки можно получить, меняя диаметры приводных шкивов.


    Volodaris

    Двигатели на первых станках применял трехтысячники – только потому, что не было 1500 об/мин.

    Вал измельчителя с режущими элементами

    Пожалуй, самой сложной частью нашего станка является измельчитель – вал дробилки (на подшипниках), с измельчающей фрезой и молотками (битами). Его рассмотрение начнем с измельчающей фрезы, состоящей из маховика (диска) с ножами.

    Ключевым параметром диска, который напрямую влияет на производительность дробилки, является его диаметр (от 350 до 600 мм). Меньше делать не стоит.


    Volodaris

    На мой взгляд – это тупиковое решение (я имею в виду диск 200 мм). Во-первых, какие ножи туда можно поставить? По центру вал, скажем, 50 мм. Что останется от диска? В моем случае мой станок не позволил мне сделать диск больше (350 мм при толщине в 15 мм – это был край). Все, что было сделано, сделано, не выходя из дома. Но ничего страшного нет в том, чтобы заказать диск у любого токаря.

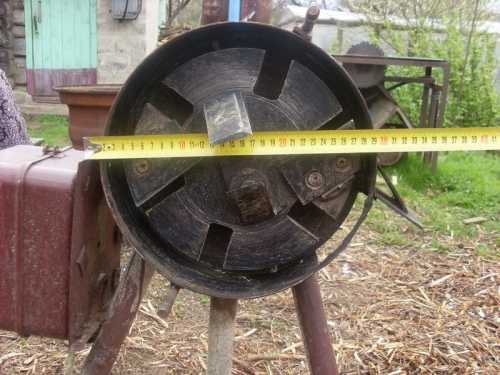

    В данном случае к диску в процессе изготовления была приварена металлическая втулка. После того как диск был насажен на вал, втулку приварили к самому валу. Таким образом фреза была надежно зафиксирована на валу.

    Как видим, 350 мм – это минимум. При этом пользователь «Kirasir» пошел дальше, изготовив диск диаметром 600 мм и толщиной 33 мм, беря за основу размеры деталей от китайской дробилки. На диск было установлено 3 ножа. Измельчитель приводится в действие двигателем мощностью 18,5 кВт.

    Отдельного внимания заслуживают ножи, устанавливаемые на диск фрезы. Сталь для ножей должна быть прочной, поэтому пользователи FORUMHOUSE рекомендуют в качестве исходного материала для ножей использовать автомобильные рессоры.


    Volodaris

    Ножи – это обычная рессора (думаю, что от ГАЗ-52). Никакого предварительного отпуска не делал (так же, как и закалки). Сами ножи были собраны в пакет и обрабатывались до нужного размера на наждаке.

    Сверление рессоры – занятие трудоемкое. И для того, чтобы добиться положительного результата, сверлить заготовку следует на станке (токарном или сверлильном), позволяющем выставить достаточно низкие обороты шпинделя (чтобы сверло не сгорало).

    Длина ножа должна соответствовать длине рабочей прорези на диске.

    От того, насколько правильно заточены ножи, будет зависеть производительность дробилки и ее способность к самостоятельному захвату подаваемой древесины. При хорошем захвате древесина проваливается в станок без посторонней помощи.

    Угол заточки ножа (угол самозаточки) должен равняться 30°.

    При этом, затачивая режущий элемент, необходимо создать затыловку (скос на задней поверхности ножа – под углом 2°…3°). Затыловка нужна для обеспечения хорошего самозахвата подаваемой древесины.



    VdoVinПользователь FORUMHOUSE

    По науке обратный угол должен быть около 3-5 градусов.

    Молоточки (биты) для последующего измельчения щепы необходимо делать съемными. На данном этапе сложностей возникнуть не должно. Ведь конструкция съемного механизма довольно проста, и если в ее основе будут использованы болтовые соединения, то вышедшие из строя детали можно при необходимости быстро заменить.

    Вот, что говорит о конструкции молоточков пользователь нашего портала.


    Volodaris Пользователь FORUMHOUSE

    Сами молотки я изготавливал из простой листовой стали толщиной 4 мм. Если дробить только дерево, то их прочности будет достаточно. Насчет заточки: не вижу в этом смысла – все работает и так прекрасно.

    Что касается ширины молоткового механизма: автор представленной конструкции считает, что конструкция из 4-х молотков не должна занимать более 90 мм.

    Диски катушки, изображенной на фото, сделаны из стального листа толщиной 6 мм. Лопасти вентилятора можно изготовить из того же материала, из которого были сделаны биты.

    Балансировка рабочего вала – задача непростая, но если есть такая возможность, то ее следует выполнить. Во-первых, это избавит станок от излишних вибраций, во-вторых, значительно продлит срок его эксплуатации.
    Kyper777Пользователь FORUMHOUSE

    Сам диск я балансировал сначала на центрах (предварительно собрал всё, кроме молотков). Это была первая грубая балансировка. Затем балансировал на ножах (думаю, дисбаланса не быть должно). Когда буду собирать молотки, их тоже подгоню по весу.

    Вал дробилки лучше всего монтировать на двухрядные самоустанавливающиеся подшипники. При работе в условиях вибраций и неравномерных нагрузок преимущества этих изделий бесспорны.

    Если дробилка делается для банального измельчения веток, и размер щепы на выходе из нее вам не важен, то молотковый механизм (впрочем, как и калибровочную сетку) включать в конструкцию станка необязательно.

    Защитный кожух и принимающее устройство

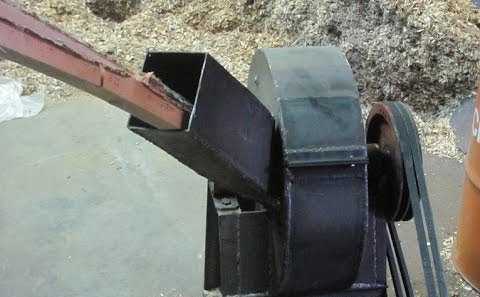

    Конструкцию кожуха лучше рассматривать в комплекте с принимающим устройством. Размеры кожуха зависят от производительности станка, а точнее – от размеров его рабочих органов (фреза, молоточки и т.д.). Толщина стенок кожуха должна быть достаточной для того, чтобы выдерживать интенсивные нагрузки, по возможности, играя роль противорежущего элемента. Кожух целесообразно делать с откидной крышкой (для удобства обслуживания станка), как показано на рисунке.

    Конструкция представленного кожуха является полностью рабочей. Единственное, что было доработано в процессе настройки станка – это окно под загрузочный бункер (изменился наклон загрузочного устройства, а, следовательно, была изменена конфигурация входного отверстия).

    Пользователь Volodaris изготовил два станка с кожухами различной толщины: 6 мм и 12 мм. В конструкции второго станка роль противорежущего элемента играет стенка кожуха толщиной 12 мм. Станок полностью рабочий, но для увеличения надежности кожух следует оснастить контрножом (в идеале – съемным). Это можно реализовать следующим образом: к кожуху приварить жесткую пластину, к которой с помощью болтов и будет крепиться съемный контрнож.

    Противорежущий элемент должен быть не менее прочным, чем режущий нож. Поэтому изготавливать эти детали лучше из одного и того же материала. Что же касается угла заточки контрножа, то он должен быть прямым.


    Сандугач Пользователь FORUMHOUSE

    Я считаю, что нужен прочный металл, т. к. нагрузка немалая, а угол нужен четкий – 90 градусов. Если я не прав – буду рад прочитать иные версии. 90 градусов – это угол заточки контрножа.

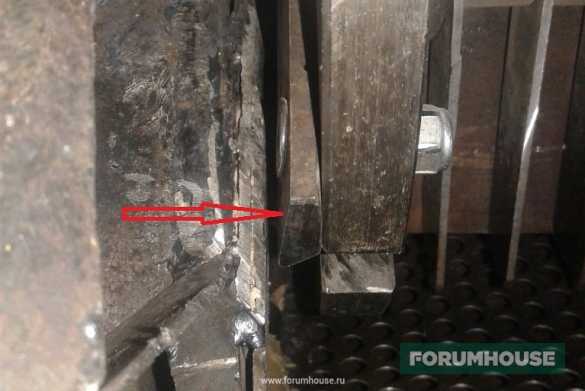

    Чем меньше зазор между режущим и противорежущим ножом, тем короче будет получаться щепа. Следовательно, указанное расстояние можно свести к минимуму (главное, чтобы ножи не цеплялись друг за друга).

    В принципе, зазор между режущим и противорежущим элементом станка можно отрегулировать в процессе работы. Это позволит получить оптимальную степень измельчения древесины. К примеру, пользователь нашего портала, зарегистрированный под ником Phoenix83, осуществляет регулировку, передвигая фрезу вдоль оси вращения. Но можно поступить проще, подкладывая шайбы различной толщины под контрнож.

    Загрузочный бункер можно изготовить из того же материала, что и сам кожух. При этом, учитывая сравнительно невысокую нагрузку на данный узел, его стенки можно сделать немного тоньше. Конструкция загрузочного бункера предельно проста, и если ножи дробилки заточены правильно, то необходимость включения подпрессовщика в конструкцию подающего устройства отпадает сама собой (самозахват древесины в этом случае и так будет на высшем уровне).

    Монтируя загрузочное устройство, труднее всего выбрать правильный угол его установки.


    Volodaris

    Многие с этим углом играются: чем он круче, тем лучше самозахват. Я его делаю величиной приблизительно 120-130 градусов. Работа станка при этом меня вполне устраивает.

    Решето

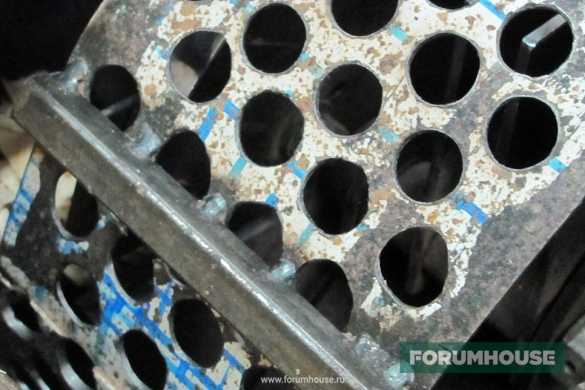

    Металлическое решето (сито), установленное по внутренней окружности кожуха, помогает отсеивать опилки необходимой фракции. Размер отверстий в полотне решета зависит от того, какую именно фракцию щепы вы желаете получить. Определяется он чаще опытным путем. Так, пользователь Volodaris сделал отверстия диаметром 20 мм, будучи заранее готовым, при необходимости, изменить указанный размер.


    Патриот 777Пользователь FORUMHOUSE

    Использовал сито с продолговатыми отверстиями 10*50 мм.

    Устанавливая решето, обязательно следует обратить внимание на величину рабочих зазоров: между решетом и кожухом, а также между молоточками и ситом.

    Что касается просвета между решетом и кожухом, то он должен обеспечивать беспрепятственное движение измельченной массы, не допуская забивания дробилки опилками. По мнению пользователей FORUMHOUSE, зазора величиной 10 см вполне достаточно для бесперебойной работы устройства.

    Что же касается зазора между битами и решетом, то он должен быть минимальным. При этом желательно, чтобы молоточки по своей длине на пару сантиметров выходили за диаметр измельчающей фрезы.

    Предлагаем вашему вниманию простой и надежный способ крепления решета к кожуху станка.

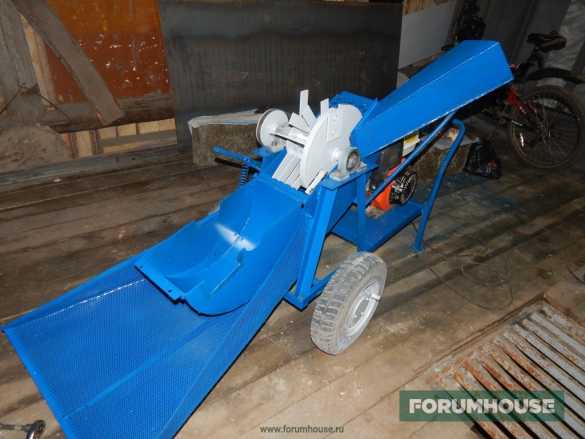

    Volodaris Пользователь FORUMHOUSE

    По диаметру кожуха вварены болты, на которые сито и ложится. Верхняя часть кожуха точно такими же болтами прижимает сито. К ситу приварен ограничитель, который, упираясь в болты, не позволяет решету вращаться.


    Мы рассмотрели наиболее распространенную конструкцию самодельных станков для измельчения древесины. Более подробно узнать об особенностях самодельных садовых дробилок, а также об их рабочих размерах и технических параметрах, вы можете на страницах нашего форума. Обсудить представленные вопросы вы сможете в продолжении существующей темы. Видео, рассказывающее о строительстве дома из арболитовых блоков, поможет вам найти ответ на вопрос – в каких сферах деятельности можно использовать древесную щепу.


    Теги измельчитель древесины садовая дробилка использование опилок измельчение древесины конструкция дробилки изготовление дробилки утилизация древесины Поделиться Комментарии (0)Ошибка!

    Произошла ошибка, попробуйте позже. Если ошибка повторяется - обратитесь в службу поддержки по адресу Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или через форму обратной связи
    Источник

    arselap.com

    Дробилка для измельчения древесины своими руками — sovetskyfilm.ru

    Дробилка древесных отходов используется на приусадебных участках и производственных цехах. Переработка тонких веток, коры и некондиции является источником сырья для изготовления некоторых стройматериалов. Дробилку можно сделать своими руками или купить, избавив себя от необходимости жечь костры на приусадебном участке, обеспечить печным топливом или сырьем для компоста.

    Назначение дробилки

    работа на такой дробилке безопасна

    Обработка древесины, начиная от заготовки и кончая получением готовой продукции, происходит с выделением обилия отходов. Используя дробилку, можно получить прибыль буквально из мусора. А окружающая среда будет спасена от выделения сажи и канцерогенных веществ во время сжигания.

    Дробилка для дерева превратит его в сырье для изготовления прессованных плит, бумаги или картона, брикетов.

    В частном хозяйстве дробилка тоже полезна: это простой и экономичный способ своими руками утилизировать многочисленный мусор, появляющийся после обрезки и корчевания деревьев, строительства.

    В зависимости от типа, измельчение происходит:

    • до крупной фракции — от 100 до 300 мм;
    • средней фракции — от 25 до 100 мм;
    • мелкой фракции — до 25 мм.

    Дробилка может работать от электросети или дизельного двигателя (мобильные модели).

    Максимальные размеры сырья, которое можно своими руками загружать в бункер измельчителя:

    • диаметр — до 18 см;
    • ширина не более 22 см;
    • длина — любая.

    Производительность оборудования зависит от вида сырья и его плотности, в среднем она составляет 2 — 4,5 тонны в час.

    Виды дробилок

    В продаже можно найти как стационарные, так и мобильные аппараты, которые делятся на группы:

    • дисковая дробилка древесных отходов — хороша для работы с кругляком, кусками бревна и большими сучками. Она очень легко управляется, выдает качественную продукцию. Измельчение происходит вращающимся диском с напаянными ножами. Есть модели с диском в форме конуса или плоским, может быть различное количество резаков. Малоножевые дробилки подготавливают сырье для дальнейшей обработки, а многоножевые выдают готовую продукцию;
    • барабанный измельчитель — используется для дробления кругляка, выдает достаточно крупные щепки, из которых можно делать прессованную плиту или использовать в качестве топлива;
    • шредер для дерева или роторный измельчитель — предназначен для переработки древесных отходов, содержащих металлические включения, например, скобы, шурупы. На роторе наварены острые резаки, которые могут располагаться в форме лесенки или каскада, косого ножа или ласточкиного хвоста. Используется для переработки шпал, обломков ящиков, мебели, кабельных барабанов, поддонов. Качество конечного продукта достаточно низкое;
    • молотковая дробилка — измельчает крупную щепу на более маленькие частички, идущие на производство прессованных плит. Дробление происходит маятниковыми молотками, вращающимися на скорости до 1500 оборотов в минуту.

    Кроме этого выделяют:

    • валковые;
    • конусные;
    • роторные с вертикальным или горизонтальным расположением вала;
    • комбинированные — сочетают качества молоткового и роторного устройства.

    Самодельные дробилки для дерева

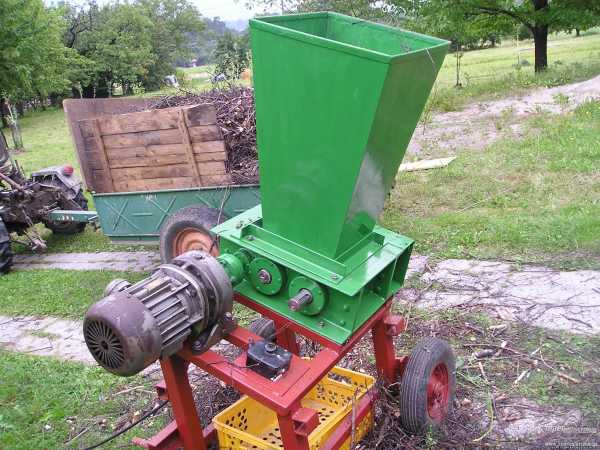

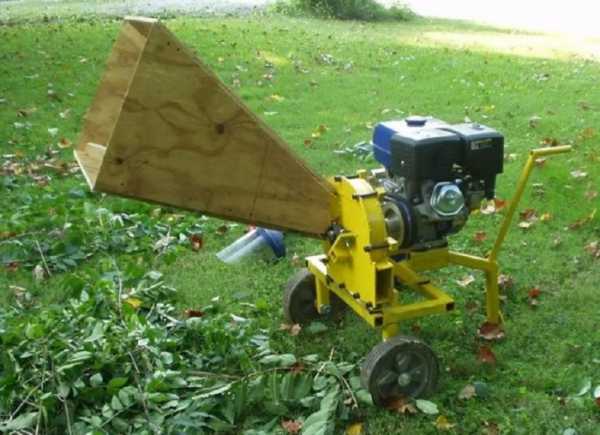

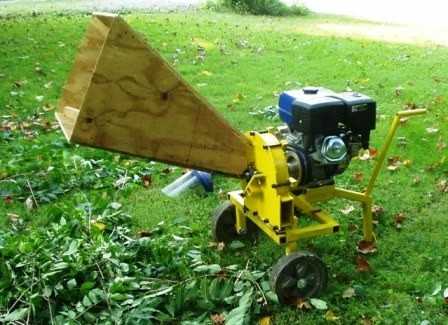

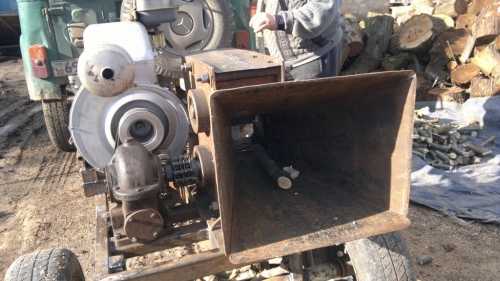

    готовая самодельная дробилка

    Чтобы изготовить шредер для древесины своими руками пригодятся слесарные навыки. Предварительно следует набросать простенький чертеж. Устройство модели перенимаем от бытовой электромясорубки. Чтобы конструкция получилась работоспособной, важно подобрать правильный мотор, корпус, ножи, крепления.

    Понадобятся следующие материалы и инструменты:

    • двигатель;
    • пилы дисковые 15 — 20 штук;
    • подшипники;
    • шкив и ремень, шкив можно взять от генератора легковушки;
    • шпилька М20, гайки и шайбы;
    • труба металлическая для каркаса;
    • металлический лист для корпуса;
    • пластиковые шайбы до 25 штук;
    • болгарка;
    • сварочный аппарат;
    • краска в баллончике.

    Двигатель. Своими руками можно собрать дробилку на основе дизельного или электромотора. Плюсы и минусы есть у каждого варианта. Так, электромотор работает только при наличии источника питания. Зато не выделяет зловонные выхлопные газы, поэтому его можно установить в сарае или гараже. Бензиновый более мощный и производительный, эксплуатируется только на улице.

    Подбирая мотор, необходимо учитывать мощность: для дробления сырья диаметром до 4 см подойдет мотор на 3 — 4 киловатта. Чтобы измельчать отходы толщиной до 15 см, нужен двигатель на 6 киловатт.

    готовый вал с ножами

    Ножи. Заводские модели оснащаются дисковыми ножами, фрезами или дисковыми фрезами. В самодельной конструкции используются резаки попроще: двухваловый механизм с ножами, дисковые пилы или конструкция из ножей и дисков. Самые удобные и простые в изготовлении своими руками — пилы дисковые. В заводских станках пакет ножей имеет толщину около 3 см. Чтобы выполнять качественную резку, сделаем нож толщиной 7 — 10 см.

    Подбирая подходящие дисковые пилы, лучше взять с твердосплавными зубцами, которые будут тупиться намного реже.

    Корпус придется сварить своими руками: каркас из металлических труб, в него монтируем электромотор. Желательно установить конструкцию на колесики. А кожух выполняем из металлического листа. Готовый корпус зачищается и покрывается краской. Чертеж кожуха также необходимо заготовить заранее.

    1. На ось (шпилька М20) устанавливаем диски, между которыми прокладываем пластиковые шайбы. Их должно быть на 1 меньше, чем число дисков.
    2. На шпильку надеваем шкив (от помпы или генератора легковушки). Чтобы ось вращалась, надеваем ее на подшипники (2 шт) от промежуточного вала легковушки с посадочным диаметром 2 см.
    3. Собираем конструкцию на раме.

    Себестоимость такого оборудования с лихвой покроет временные затраты на изготовление своими руками.

    Несколько видеороликов с моделями самодельных дробилок:

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    Уборка мусора на своем участке зачастую достаточно проблемная задача. Пластик с дачи или загородного дома можно вывести, при накоплении большого количества. Продуктовые отходы легко утилизируются в специальную компостную яму. Но, что делать с обрезанными ветками и ненужными деревянными конструкциями, которые по своей форме и размерам не подходят для такой ямы?

    Решением может стать измельчитель древесных отходов Зубр. Полученная в процессе стружка легко расщепляется в компостной яме или может быть использована в хозяйстве.

    1 Где можно использовать измельчитель древесины?

    Довольно часто при работе с деревом, будь то создание заготовок для изделий из древесины или ремонт конструкций деревянными элементами, остается много деревянных кусочков, которые невозможно дальше использовать. Именно для этих целей используется измельчитель древесины.

    Он позволяет переработать ненужную древесину в щеп, который используется для изготовления ДСП, пеллет для отопления, топливных гранул. Такой вариант работы намного экономнее, ведь исходный материал используется полностью.

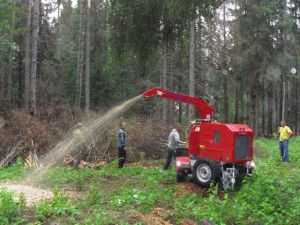

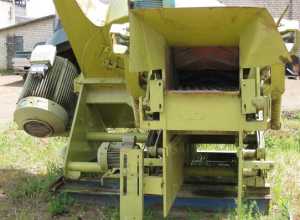

    Профессиональный измельчитель древесных отходов

    Для переработки в машине используется не только древесина, но и любой другой органический мусор средней и высокой твердости. Его можно использовать в качестве удобрения при посадке.

    1.1 Принцип действия и устройство измельчителей

    Весь механизм работы машины строится на таких основных частях:

    • опорная рама;
    • силовое устройство;
    • вал, к которому крепится режущий орган;
    • панцирь для защиты от осколков;
    • специальный бункер для приема сырья.

    Не смотря на простое строение устройства, оно отличается достаточно большим весом. Поэтому большинство современных машин выпускается на колесной базе для облегчения транспортировки измельчителя. Двигатель в устройстве соединен с валом посредством ремня или цепи.

    Принцип действия такой машины схож с работой обычной электромясорубки. При включении машины, запускается двигатель, который начинает толкать вал с резаком. Деревянные отходы помещаются в приемный бункер и по мере прохождения внутрь измельчаются на щепу, которая выбрасывается в сторону или в специальный бункер, который устанавливается на некоторых моделях.
    к меню ↑

    1.2 Типы дробилок для измельчения древесины

    Разнообразие измельчителей для древесных отходов очень большое. Их размеры, форма и механизм действия зависят от типа перерабатываемого материала, масштабов выполняемой работы, условий работы и других характеристик. К основным типам устройств, которые можно встретить на отечественном рынке относятся:

    Дисковый измельчитель древесины

    1. Дисковая дробилка . Данное устройство наиболее подходит для обработки круглых стволов, срубленных деревьев. В результате удается получить щеп среднего размера с отменным качеством, который можно использовать для создания ДСП и фанеры.
    2. Измельчитель барабанного типа. Отличается довольно большими размерами. Как и предыдущий тип используется для переработки древесины с круглым сечением. Качество полученного щепа уступает дисковым измельчителям и щеп получается более крупным.
    3. Молотковая дробилка позволяет обрабатывать крупную щепу, полученную при переработке древесины дробилками двух первых типов. Используется полученный продукт для производства ДВП высокого качества.
    4. Дробилка-шредер. Данный тип предназначен для переработки древесины с гвоздями, склепками и шурупами. Она обладает более грубой конструкцией. В качестве конечного продукта удается получить щепу очень низкого качества. Такая дробилка подходит для обработки строительного мусора.

    Также проводится распределение машин по типу силового агрегата. Выделяются устройства на бензиновом двигателе и те, которые работают на электричестве. Первый тип подходит для работы с крупными отходами. Электрический двигатель способен перерабатывать ветки, сучья и небольшие куски деревянных конструкций.
    к меню ↑

    1.3 Работа профессионального измельчителя древесины (видео)

    1.4 Как правильно выбрать измельчитель дерева в щепу?

    При выборе дробильных устройств для дерева важно учитывать ряд особенностей таких машин. Они позволят подобрать дробилку конкретно под поставленные задачи, а также значительно продлить сроки ее эксплуатации.

    Основными критериями при покупке являются:

    1. Конкретная задача устройства. При покупке измельчителя важно точно знать какой тип древесины он обрабатывает и какой готовый продукт выпускает.
    2. Используемое топливо. Важно сразу определится какое топливо будет более экономным и исходя из этого выбирать электрическое устройство или модели на бензине/дизеле.
    3. Мощность силового устройства. Используемый двигатель, несмотря на выполняемые объемы работы, рассчитан на определенную нагрузку. Если нагрузка превысит допустимую, устройство выйдет из строя. Значит нужно точно сопоставлять предполагаемую работу с мощностью модели.

    Самодельный двухвальный измельчитель древесины

    Ценовой диапазон моделей может зависеть от функционала. Например, современные модели с возможностью устанавливать размер готовой щепы будут стоить дороже простой садовой конструкции. Если же даже самую минимальную комплектацию не получается себе позволить, есть вариант сделать дробилку для древесины своими руками.
    к меню ↑

    2 Как сделать простой измельчитель самостоятельно?

    Конструкция у такого устройства достаточно простая, но при этом без наличия необходимых материалов и опыта работы на слесарном станке и электрооборудовании за ее сборку самостоятельно лучше не браться. Все элементы делаются отдельно, после чего скрепляются. Понадобится мощный двигатель и материалы для корпуса, соединителей и режущей части.

    Подбирая двигатель, следует учитывать его мощность. Для переработки веток с диаметром до 4 см подойдет двигатель с мощностью 3-4 киловатта. Диаметр 4-15 см поддается переработке при наличии более серьезного силового агрегата в 6-7 киловатт.

    Можно выбрать как бензиновый двигатель, так и электрический. Первый тип сделает измельчитель более мощным, второй позволит работать внутри закрытых помещений.

    Что касается режущего элемента, то тут наиболее оптимально подойдет двухваловая система, в которой ножи размещаются на двух валах, закрепленных между стальными пластинами. Такой вал крепится с помощью четырех подшипников на корпус бункера. К дальней части валов привариваются шестеренки. Они с помощью ремней будут передавать крутящий момент от двигателя. Дальше берем режущие элементы, их можно купить либо вырезать из рессоры камаза. Если самодельный вал имеет круглую форму лучше не устанавливать больше трех ножей.

    После того как полотна готовы, их затачивают под углом 35 градусов. Дальше с помощью болтов они крепятся в специально сделанные выступы на корпусе вала.

    Приемник древесины самодельного измельчителя

    Когда ножи готовы, можно переходить на корпус измельчительного барабана. Он делается из двух плоских листов стали. По форме они должны быть прямоугольными. В заготовках вырезаются отверстия под подшипники (по два на каждой заготовке). Подшипники крепятся на валы и привариваются к заготовкам. Для увеличения прочности между стенками барабан лучше закрепить пару распорок из металлических стержней.

    Дальше делаем раму. Для нее нужна профильная труба, которую делят на 4 отрезка: два из них будут длиной 80 см, а другие два – 40 см. Эти отрезки соединяются между собой в форме прямоугольника. На нижнюю поверхность крепятся стойки под колеса.

    Приемный отсек дробилки делается из четырех пластин металла, которые соединяются сваркой в форме параллелепипеда. Верхний край и нижний край отворачиваются на 5 см. Верхний – внутрь конструкции, нижний наружу. В нижнем порожке просверливаются отверстия под болты, которые будут соединять раму и бункер. Верхний порожек будет предотвращать вылет щепа наружу.

    Первым этапом сборки деталей является установка измельчительного барабана. Он либо приваривается, либо прикручивается болтами. Дальше устанавливается двигатель и проводится ремень к шестеренкам валов. Последним устанавливается на устройство приемный бункер.

    Самодельный измельчитель отличается простой конструкцией, что упрощает ремонт и имеет высокие рабочие характеристики.


    1. Обзор зернодробилок Хрюша: на что способны и какие бывают?

    2. Где лучше купить зернодробилки в Самаре? Контакты надежных компаниях

  • О модельном ряде зернодробилок Зубр: на что способны устройства?

  • Мельница для зерна: назначение и принцип работы

  • Домашний измельчитель для зерна

  • Устройство и принцип работы конусных дробилок

  • Как сделать садовый измельчитель веток своими руками?

  • Как сделать экструдер своими руками?

    Старые ветки от кустиков и деревьев на приусадебном участке вы можете применять как компост, так что не спешите от них избавиться поджиганием либо выбросом на свалку. А для того чтобы ускорить перегнивание веточек, нужно мелко их перепилить при помощи измельчителя. На видео ниже продемонстрировано, как сделать своими руками этот садовый прибор. Имеются также заводские приборы, однако, они стоят дорого, и если вы хотите сэкономить, можете изготовить измельчитель своими руками из подручных средств.

    Типы измельчителей

    Существуют следующие виды измельчителей древесины, которые отличаются по виду двигателя:

    Также эти приборы принято делить на:

    Чем выше мощность главного агрегата, тем эффективней осуществляется работа по переработке древесины в опилки. Бензиновые приборы по причине высокой мощности предпочтительней, однако, в случаях, когда необходимо сделать прибор своими руками, достать такой двигатель будет нелегко. Вам необходимо будет отыскать двухтактный двигатель внутреннего сгорания, например, от старого мотокультиватора .

    В действительности любой подобный садовый прибор основан из таких составляющих, как:

    • двигатель;
    • приемник в виде воронки, который сварен из стали;
    • механизм в виде ременной, шестеренчатой передачи;
    • режущий инструмент — это может быть фрез либо пильный диск;
    • выводящий короб либо прибор сбора.

    Если с двигателем все ясно, то насчет приемника и передаточного механизма необходимо дать еще разъяснение. Ветки начнут подаваться для переработки в специальной воронке, в которой, пройдя через пильный узел, станут трухой. Таким образом, данный приемник должен иметь на входе вид воронки, чтобы сосредоточить всю имеющуюся мощность двигателя и режущих деталей на ограниченной территории. Кроме того, так проще подавать материал для переработки, бывающий часто разной формы, и обезопасить руки.

    К режущему узлу необходимо подойти с огромной долей энтузиазма. Дело в том, что во многих дробилках заводского производства имеются фрезерные или фрезерно-турбинные ножи, а их домашнему мастеру сложно отыскать. Намного легче поступить иначе: взять пару дисковых пил диаметром около 20 см, и с помощью разделительных шайб на стальном валу собрать фрезу своими руками.

    Любой прибор приводится в рабочее положение посредством передачи механической энергии вала двигателя на дробильные узлы. Механизм этот может быть 3 разновидностей:

    Вывод при дроблении производится коробом длинной не меньше 20 см. Таким образом, опилки укладываются компактно и аккуратно, а не разлетаются около дробилки.

    Подготовительный этап

    Начинать сборку такого садового прибора рекомендуется с составления чертежа на листе бумаги. Чертеж должен содержать ширину и длину нашей конструкции.

    Режущий инструмент прибора

    При этом нужно подсчитать необходимые металлические изделия и мелкие стандартные детали, общее число необходимого металла. Чертеж должен содержать участки расположения дырок для того, чтобы крепить измельчающий барабан, силовую установку и натяжители ремня привода. Отметить участок нахождения опорных стоек с колесами.

    Чтобы готовый измельчитель оказался устойчив при работе, независимо от габарита измельчаемых веток, перед началом изготовления своими руками нужно предусмотреть габариты опорной площадки агрегата. Чертеж также должен предусмотреть, какой именно вид двигателя подобрать. От этого будет зависеть производительность садового прибора и затраты на эксплуатацию. При применении прибора стационарно на небольшом расстоянии от дома, можно использовать электродвигатель.

    Видео изготовления измельчителя

    Этапы работ по сборке прибора

    Этапы изготовления своими руками необходимого для сада прибора:

    Сборка рамы

    Рама такого садового прибора изготавливается из металлических профилей с габаритами примерно 50 на 50 мм. Для этого нужно отрезать болгаркой 4 заготовки, длина которых около 400 мм и 2 заготовки длиной 800 мм. Потом нужно приварить короткие отрезки перпендикулярно к концам длинных заготовок, чтобы вышла прямоугольной формы рама. Два оставшихся отрезка следует закрепить внутри рамки на расстоянии от крайних поперечин, которые соответствуют установочным габаритам двигателя и барабана.

    На прямоугольник, в одном конце рамы нашего садового прибора, посредством электросварки крепим металлический лист аналогичных габаритов, толщиной 5 мм. В листе необходимо вырезать удлиненные отверстия на расстоянии и с диаметром одинаковым с монтажными параметрами двигателя. К углам рамы привариваем 4 ножки, высота которых 50 см. Между собой их нужно связать в нижней части профилем 20х20 мм посредством сварки.

    Установка двигателя

    Чтобы изготовленный инструмент оказался с оптимальной мощностью, на него устанавливаем электродвигатель с мощностью 5 кВт, крепящийся болтами к удлиненным монтажным дыркам плиты. Таким образом, они станут способствовать простому перемещению силового прибора при натяжении ремня привода режущего аппарата.

    Механизм натяжения основан из уголка, который приварен поперек конструкции на конце рамы и 2 натяжных болтов. На двух концах уголка просверливаем дырки по диаметру натяжных болтов, которые одним концом вводятся в данные прорези, а иным прикрепляются, посредством небольших уголков, к ближним болтам крепления двигателя. Процесс натяжения либо ослабления ремня будет осуществляться затягиванием или раскручиванием гаек на болтах, с наружной стороны грани уголка механизма натяжения.

    Производство и крепление измельчающего барабана

    Измельчающий барабан агрегата устанавливаем на противоположном от двигателя конце рамы. Барабан изготавливаем из отрезка стальной трубы, длина которого приблизительно 40 см, а диаметр 30 см. К торцам цилиндра привариваем пластины, в них просверливаем дырки для того, чтобы установить вал на подшипниках. Сверху и снизу цилиндра прорезаем прямоугольные окна для загрузки материала размерами 100 на 15 мм и выхода измельченной массы 20х30 мм.

    Схема изготовления прибора

    К нижнему окну барабана привариваем 4 лапы для того, чтобы прикрепить его к раме. На опорных лапах барабана и на раме делаем дырки диаметром, который соответствует габаритам болтов крепления. Ножи крепим на стальной вал измельчителя к 2 дискам, которые приварены на концах вала и соответствующих диаметру барабана.

    Их делаем из старых ножей измельчителей сельскохозяйственного прибора. Их отрезаем длиной немного больше (на 3-4 см) расстояния до дисков. Перед закреплением концы ножей отгибаем и в них выполняем по 2 дырки с каждой из сторон. Также вы можете применять обыкновенные дисковые пилы, которые имеются в продаже в любом строительном магазине. На установочных дисках просверливаем такие дырки. На вал устанавливаем 3 ножа и закрепляем их с помощью болтов.

    Вал вставляем в дырки в торце кожуха, на концы вала насаживаем подшипники с опорными крышками. Крышки крепим к кожуху с помощью болтов. Второй способ изготовления измельчительного барабана состоит в том, что на особой оси насаживаем примерно 9 дисковых пил, вращение которых производится посредством подшипников промежуточного вала от машины марки ВАЗ.

    Важный момент: необходимо, чтобы между дисковыми пилами было маленькое расстояние, поскольку если установить их вплотную друг от друга, зубья соседних пил могут зацепиться и эффективность устройства сокращается.

    В завершение на выступающих концах валов барабана и электродвигателя крепим шкивы. Вращение от двигателя будет передаваться посредством ременной передачи. Для комфорта загрузки веток и своей безопасности во время работы с измельчителем, к верхнему окну барабана привариваем загрузочный бункер, который изготовлен из металла толщиной 2 мм. Высота бункера должна быть около 40 см, размер верхней части 30 на 40 см. Выбросное окно равно приемному, которое расположено на корпусе барабана. К нему прикрепляем выходной раструб, длина которого приблизительно 20 сантиметров. Таким образом, нам удалось своими руками изготовить садовый прибор, который поможет нам из обыкновенной древесины получить опилки.

    Дробилка древесных отходов своими руками

    Я пока не делал дробилку древесных отходов своими руками, но план у меня такой:

    • посмотреть на YouTube ролики, в которых сняты такие дробилки древесных отходов, сделанные самостоятельно,
    • посмотреть на том же Ютубе ролики, в которых показаны дробилки, но уже заводского производства,
    • определиться с конструкцией будущей дробилки,
    • подобрать подходящий двигатель (скорее всего, он будет электрический),
    • собрать дробилку.

    Вот пример самодельной дробилки для небольших веток

    модератор выбрал этот ответ лучшим

    Дробилки делятся на два вида в зависимости способа привода; электрический и дизельный, но от этого принцип работы не меняется. Проще всего изготовить бытовой измельчитель на электрическом двигателе с клиноременной передачей. Для этого необходимы будут ремни двигатель и ножи циркуляры корпус можно обшит листом из жести. Вариантов по их изготовлению очень много, поэтому предлагаю несколько ссылок с подробным описание;

    • http://dachnaya-zhizn.ru/izmelchitel-drevesiny-svoimi-rukami
    • http://www.nashgazon.com/instrument/inventar/izgotovlenie-drobilki-svoimi-rukami­ .html
    • http://fb.ru/article/1332&2/kak-sdelat-izmelchitel-vetok-svoimi-rukami-samodelny9shy; iy-izmelchitel-vetok

    в избранное ссылка отблагодарить

    Конечно после уборки на дачном участке или на личном приусадебном участке,мы имеем в наличии огромную массу сухих веток и всевозможных кусов,которые занимают площадь участка и мешают нам, и они не подойдут по своему объему и массе для того,чтобы мы их использовали для той же компостной кучи,например ,либо какой то другой цели.

    Вручную перемолоть все ветки не представляется возможными и времени это может занять великое множество.Вот в такие моменты у собственников и появляются мысли о том,что нужна дробилка для этой цели.И конечно ее можно приобрести в магазине,там большой ассортимент, но цены кусаются.

    Поэтому можно обратиться к мастер-классу для ее изготовления и сделать самостоятельно.Для этого будут нужны следующие материалы:

    Наши садоводы горазды на выдумку, а поскольку цены на садово-огородную технику (например, измельчитель для древесных отходов) кусаются, а облегчить труд требуется, наши «кулибины9quot; придумали, как

    сделать дробилку древесных отходов своими руками

    из подручных средств.

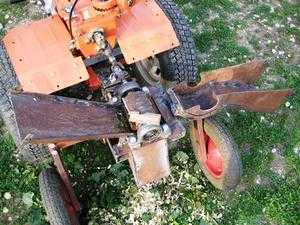

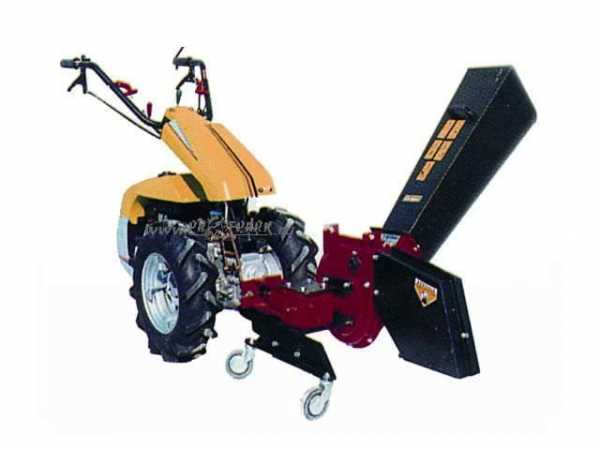

    Если в хозяйстве есть электрокультиватор, которым многие пользуются довольно редко, в основном, готовя весной грядки, можно использовать прямошлифовальную машину, которая является в нем приводом, или обычную болгарку в качестве двигателя.

    Двухлопастный нож можно сделать из полотна обычной пилы, приемный раструб — из старой трубы от водостока.

    как сделать дробилку древесных отходов своими руками

    Мы это проходили. Было дело — задумались, как сделать садовый измельчитель древесных отходовсвоими руками.

    Работает дробилка древесных отходов по принципу обычной мясорубки или блендера: приемный лоток для веток, система измельчения (режущие диски) и двигатель. Особо продвинутые могут дополнительно сделать и выходное отверстие.

    Для того, чтобы сделать садовый измельчитель своими руками, понадобится двигатель либо бензиновый, либо электрический, вал и фрезы для системы измельчения, защитный кожух, чтобы не было непосредственного контакта с режущими деталями.

    Самый простой и доступный вариант самодельной дробилки древесных отходов — это дробилка на основе циркулярной пилы. Можно даже сделать стационарный измельчитель.

    1. С циркулярки снимаете режущие диски и вместо них устанавливаете режущий вал с лепестковыми фрезами. Вал в такой дробилке будет расположен горизонтально. Если фрез нет, можно использовать несколько режущих дисков (дисковых пил), насаженных на вал через подшипники или пластиковые шайбы (для интервала). Можно насадить на один вал до пятнадцати дисковых пил по дереву (редкозубых).
    2. Устанавливаете защитный кожух. Всё. Дробилка для древесных отходов готова.
    3. Надеваете защитные очки и нитяные перчатки. Ветки закладываете сверху вниз. Запускаете двигатель. Ветки сами будут затягиваться под нож и выходит мелкой щепой.

    На видео еще один вариант: как сделать самодельный садовый измельчитель :

    Для того, чтобы сделать дробилку древесины своими руками, придется проявить смекалку и фантазию. Если вы имеете ввиду древесные отходы, то есть ветки там небольшие, то тогда вам подойдут два небольших вала с шипами или с резаками какими-нибудь. Между ними нужно сделать небольшой зазор в зависимости от того какие у вас отходы. Шипы или резаки должны быть из твердой заточенной стали. Когда вы ими обзаведетесь, останется только привести их в движение каким-нибудь двигателем, лучше электрическим. Все это должно быть на каких-нибудь опорах.

    в избранное ссылка отблагодарить

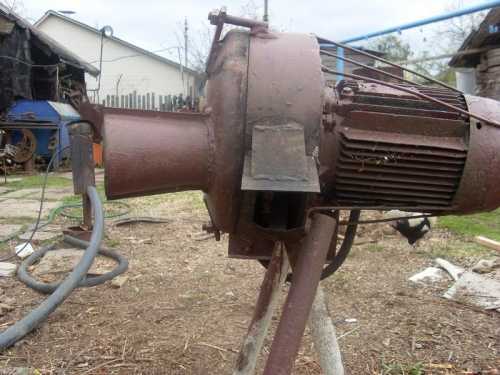

    Вот один из вариантов самодельного измельчителя веток,я его изготовил не давно,всю информацию по изготовлению выложил на форум,по моим фото может любой попробовать изготовить не что подобное,вот ссылка как я его делал.там есть все от начала до конца работы. http://www.forumhouse.ru/threads/202235/page-2#post-8414385 https://www.youtube.com/watch?v=KGnioD6POAY https://www.youtube.com/watch?v=bavRUGk20cE&list=UUkSY8HjvASl4kZR_LEF2P2g

    в избранное ссылка отблагодарить

    Для того, чтобы самостоятельно изготовить дробилку для древесных отходов, понадобятся: двигатель, валы с лезвиями или режущими элементами, приводная передача (ременная, зубчатая, цепная). Ну а принципиальная схема конструкции зависит от того, какие требования предъявляются к дробилке, что необходимо от нее получить. Самое главное — не стоит забывать о безопасности такой дробилки.

    Ниже представлены некоторые варианты дробилок:


    Внимание, только СЕГОДНЯ!
  • sovetskyfilm.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
