Водонапорная башня Рожновского ВБР-15
Водонапорная башня Рожновского ВБР-25
Водонапорная башня Рожновского ВБР-50

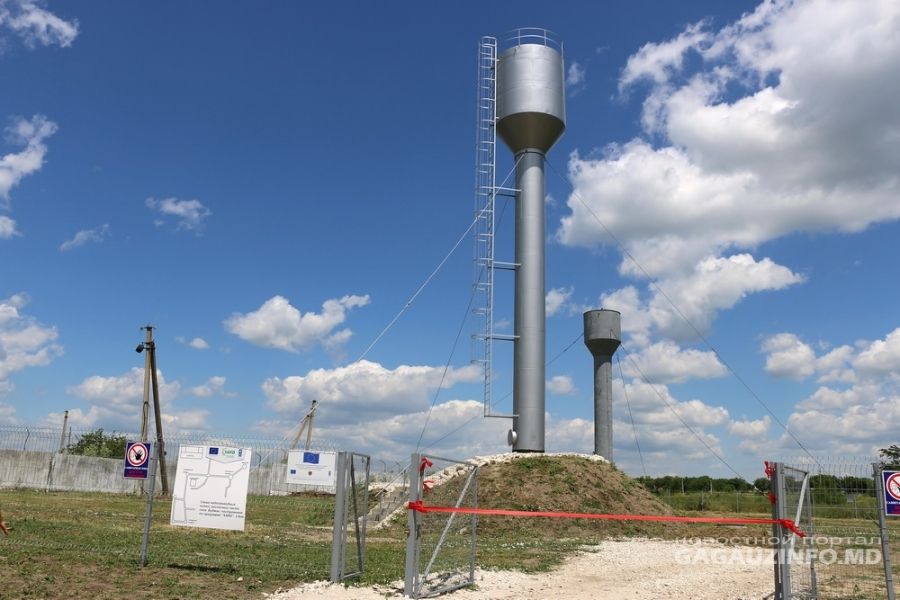

Водонапорная башня ВБР — это гидротехническое устройство, которое компенсирует подачу воды в период пиковых нагрузок на водопровод. Установку располагают в загородных поселках для бесперебойной подачи воды в часы её повышенного потребления. Резервуар применяют и для хранения водных ресурсов на тушение пожаров.
Башню ВБР размещают на железобетонной основе. Элементы монтируют в горизонтальном положении на месте установки.
В комплект водонапорной системы входят:
- подающая и отводящая труба;
- подъемная лестница;
- скобы-ледоудержатели;
- утеплительный короб;
- смотровой колодец.
Устройство снижает нагрузку на водопроводную систему, уменьшает загруженность насосных станций. На объём накопительного бака влияет глубина залегания грунтовых вод, интенсивность расхода жидкости на внутридомовые нужды и полив улиц. В зимнее время подогрев емкости не требуется. При понижении температуры воздуха до -20°С, необходимо осуществлять водообмен два раза в день.
Для производства водонапорных башен Рожновского используют нормативный документ ТП 901-5-29. В типовом проекте указаны параметры для конструкций заводского исполнения, размеры составных деталей, приведены технологические чертежи.
Характеристики
Перед установкой ВБР проводят анализ рельефа местности. При расчете вместимости резервуара учитывают количество многоэтажных зданий в населенном пункте. Обслуживание и ремонт оборудования проводят в рамках руководства по применению. В корпусе врезают люки для доступа персонала. От выполнения требований зависит срок службы хранилища.
Водонапорные башни оснащают системой телеметрических измерений. При заполнении емкости до предельных значений датчик посылает сигнал на диспетчерский пульт. Переливные устройства прекращают подачу от насосной станции, защищают сосуд от переполнения и гидравлических потерь.
Установка конструкции невозможна в районах вечной мерзлоты и карстовых зонах. Для отдельных жилых массивов, с целью экономии пространства и равномерного напора, в одном микрорайоне устанавливают несколько ВБР. Перед поступлением в сборную камеру рабочая среда проходит процедуру очистки, фильтрации и дезинфекции.
Технические характеристики башни Рожновского:
- объем: 15, 25, 50 м3;
- высота: 12-18 м;
- материал: углеродистая сталь обычного качества;
- сейсмическая активность в области расположения: 6 баллов;
- масса снежного слоя: 100 кгс/м.
Фотографии производства
Показать больше
Водонапорные башни Рожновского. Цена, характеристики, заказать
Под водонапорной башней принято понимать специальную конструкцию, используемую с целью отслеживания напора воды, ее расхода и формирования запасов в системе водоснабжения.
Традиционно водонапорная башня имеет вид конструкции, которая состоит из бака или резервуара для жидкости цилиндрической формы, и ствола, на котором держится этот бак. Непосредственно ствол и выступает как опора сооружения.
| Артикул | Объем | Диаметр бака(мм) | Толщина металла бака(мм) | Высота бака(мм) | Высота ствола(мм) | Диаметр ствола(мм) | Толщина металла ствола(мм) | Высота общая |
|---|---|---|---|---|---|---|---|---|
| BБР-15/9 |
15 м. куб
|
2400 | 4 | 3500 | 9000 | 960 | 4 | 12500 |
| ВБР-15/9 | 15 м.куб | 2400 | 4 | 3500 | 9000 | 1220 | 4 | 12500 |
| BБР-25/9 |
25 м. |
2400 | 4 | 5000 | 9000 | 960 | 4 | 14000 |
| BБР-25/9 | 25 м.куб | 2400 | 4 | 5000 | 9000 | 960 | 5 | 14000 |
| ВБР-25/9 |
25 м. куб
|
2400 | 4 | 5000 | 9000 | 1220 | 4 | 14000 |
| BБР-25/15 | 25 м.куб | 2400 | 4 | 5000 | 15000 | 1220 | 4 | 20000 |
| BБР-25/15 |
25 м. куб
|
2400 | 4 | 5000 | 15000 | 1220 | 5 | 20000 |
| ВБР-50/15 | 50 м.куб | 2400 | 4 | 6500 | 15000 | 1220 | 4 | 21500 |
| ВБР-50/15 |
50 м. куб
|
2400 | 4 | 6500 | 15000 | 1220 | 5 | 21500 |
| ВБР-50/15 | 50 м.куб | 2400 | 5 | 6500 | 15000 | 1220 | 5 | 21500 |
| ВБР-50/18 |
50 м. куб
|
2400 | 4 | 6500 | 18000 | 1220 | 5 | 24500 |
| ВБР-50/18 | 50 м.куб | 2400 | 5 | 6500 | 18000 | 1220 | 5 | 24500 |
Водонапорные башни Рожновского по ТП 901-5-29
| Артикул | Объем | Диаметр бака(мм) | Толщина металла бака(мм) | Высота бака(мм) | Высота ствола(мм) | Диаметр ствола(мм) | Толщина металла ствола(мм) | Высота общая |
|---|---|---|---|---|---|---|---|---|
| BБР-15/12 |
15 м. куб
|
3020 | 4 | 2000 | 12000 | 1220 | 4 | 14000 |
| BБР-15/12 | 15 м.куб | 3020 | 5 | 2000 | 12000 | 1220 | 5 | 14000 |
| BБР-25/12 |
25 м. куб
|
3020 | 4 | 3500 | 12000 | 1220 | 4 | 15500 |
| BБР-25/12 | 25 м.куб | 3020 | 5 | 3500 | 12000 | 1220 | 5 | 15500 |
| BБР-25/15 |
25 м. куб
|
3020 | 4 | 3500 | 15000 | 1220 | 4 | 18500 |
| ВБР-25/15 | 25 м.куб | 3020 | 5 | 3500 | 15000 | 1220 | 5 | 18500 |
| ВБР-50/15 |
50 м. куб
|
3020 | 4 | 6500 | 15000 | 1220 | 4 | 21500 |
| ВБР-50/15 | 50 м.куб | 3020 | 5 | 6500 | 15000 | 1220 | 5 | 21500 |
| ВБР-50/18 |
50 м. куб
|
3020 | 4 | 6500 | 18000 | 1220 | 4 | 24500 |
| ВБР-50/18 | 50 м.куб | 3020 | 5 | 6500 | 18000 | 1220 | 5 | 24500 |
| ВБР-50/18 |
50 м. куб
|
3020 | 4 | 6500 | 18000 | 2000 | 4 | 24500 |
| ВБР-160/25 | 160 м.куб. | 3020 | 4 | 25500 | 25500 | 3020 | 4 | 25500 |
| ВБР-160/25 |
160 м. куб.
|
3020 | 5 | 25500 | 25500 | 3020 | 5 | 25500 |
| ВБР-160/25 | 160 м.куб | 3020 | 4-5-6 | 25500 | 25500 | 3020 | 4-5-6 | 25500 |
Водонапорная башня рожновского: назначение, применение, особенности
Водонапорные башни системы рожновского наиболее часто используются в населенных пунктах малого размера и промышленных площадках для организации непрерывного водоснабжения.
Описываемая конструкция служит палочкой-выручалочкой для оптимального функционирования насосных станций: в то время, когда насосы не работают, из водонапорной башни происходит подача недостающего количества воды.
Водонапорная башня рожновского имеет несколько вариаций, обладающих идентичным внешним видом, но отличающихся емкостью резервуара, высотой опор, диаметром бака и диаметром опоры.
- 15-50 м3 – возможный объем емкости бака;
- 9-25 м – наиболее часто встречаемые параметры высоты;
- 2400-3020 мм – возможные варианты диаметра бака;
- 960-2000 мм – возможные варианты диаметра опоры.
Выбор того или иного параметра обусловлен рядом факторов:
— рельеф местности;
— количество этажей сооружений, обслуживание которых производится;
— анализ и калькуляция потерь напора в сети водопровода;
— расчет объема потребления воды по количеству потребителей (для сельской местности также учитывается расход, например, на полив улиц и прочие нужды населенного пункта) Полученное расчетное число имеет силу в течение 10-15 лет и не требует пересмотра в указанные сроки.
Водонапорная башня рожновского используется в различных климатических условиях. Однако применение конструкции невозможно во всех районах и зависит от ряда характеристик:
— расчетная температура в зимний период не должна быть ниже минус 35 градусов по Цельсию;
— 100 кгс/м и менее – приемлемая масса снегового покрова;
— 38 кгс/м и менее – возможное давление ветра;
— отсутствии грунтовых вод;
— 6 баллов и ниже – допускаемая сейсмическая активность в районе;
— непучинистые, непросадочные грунты, которым свойственна такая характеристика, как «однородность».
Учет пределов минусовой температуры в той или местности играет решающую роль при установке ВБР. Так, например, в районах вечной мерзлоты или зонах развития карстового процесса установка и эксплуатация водонапорной башни рожновского невозможна.
Районам, в которых температура воздуха в зимний период опускается до минус 20-30 градусов по Цельсию, характерен ряд особенностей эксплуатации.
Эксплуатация конструкции в минусовых условиях
— водообмен должен осуществляться не менее двух раз в сутки при температуре минус 20-30 градусах по Цельсию;
— возможность однократного водообмена при учете ряда характеристик и параметров для температуры ниже минус 20.
Конструкция и установкаВодонапорная башня рожновского конструируется путем сварки листов и состоит из:
— обечайки цилиндрической формы. Обечайка имеет цилиндрическую крышу и днище;
— опоры цилиндрической формы, которая в процессе водоснабжения заполняется водой.
Для монтажа опоры понадобится ряд закладных и соединительных деталей, использование которых обеспечит надежность конструкции на монолитном фундаменте из железобетона.
Этапы монтажа водонапорной башни рожновского
1. Единственно аккредитованная и допущенная к проведению сборочно-наладочных работ строительно-монтажная организация допускается к осуществлению монтажа. В ее обязанности также входит следовать всем требованиям проекта производимых работ.

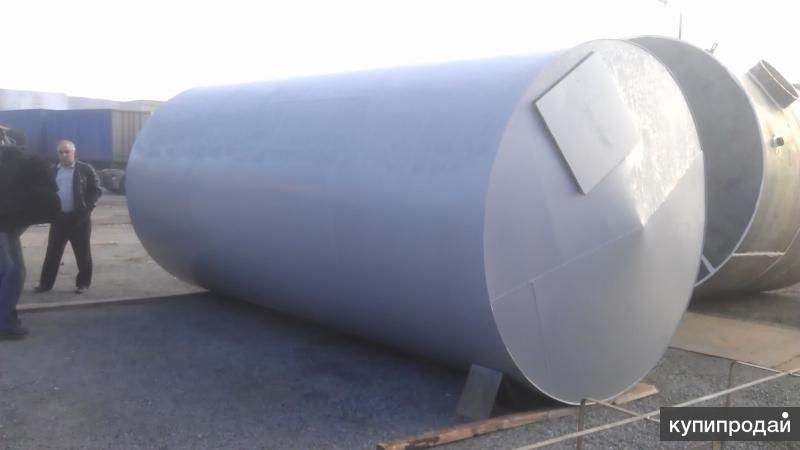

2. Сборка башни на земле в положении горизонтально.

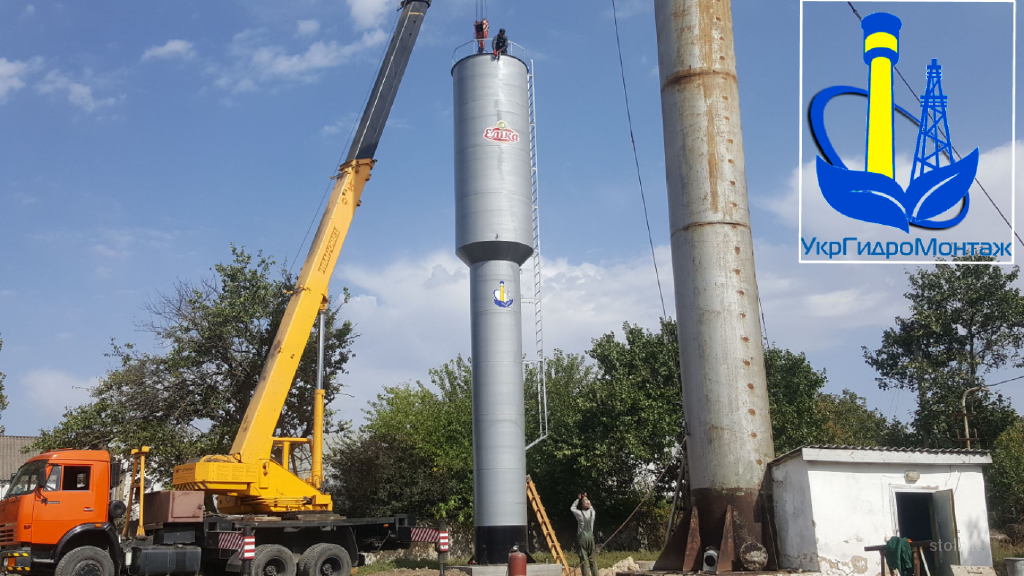

3. Установка в вертикальное положение посредством крана стрелового типа.
4. Монтаж днища опоры только после проведения проверки на соответствие приемлемым нормам отклонения от вертикальности.
5. Тестирование системы после завершения всех монтажных работ.
Водопроводная арматура укладывается в колодец, располагаемый вблизи водонапорной башни рожновского.
Водонапорная башня рожновского: обслуживание
Все обязанности по техническому обслуживанию конструкции традиционно возлагаются на организацию, которой используется ВБР. Действия во время возникновения каких-либо неисправностей или неполадок являются полной ответственностью пользователя.
Рекомендуется незамедлительно прекратить эксплуатацию системы при возникновении малейших подозрений в неисправности системы, слить воду до момента устранения «поломки».
Не забывайте, что срок службы водонапорных башен системы рожновского, а также безопасность обслуживающего персонала напрямую зависят от вашей способности следовать и соблюдать все технические требования, осуществлять корректную эксплуатацию и контроль исправности рабочих характеристик конструкции.
Ищете организацию, где возможно приобрести или заказать изготовление водонапорной башни системы Рожновского? Группа компаний «Егоза» рада предложить свои услуги по изготовлению и монтажу этой проверенной временем и хорошо зарекомендовавшей себя конструкции.
