Изготовление шпилек резьбовых: Шпилька резьбовая. Технология и особенности производства

Производство шпилек резьбовых высокопрочных ГОСТ в Москве

Производство шпилек резьбовых высокопрочных по ГОСТ в Москве – шанс оперативно получить качественные штанги. Цены прямого поставщика. Компания предлагает изготовление на заказ метизов.

Описание конструкции

Круглый стержень цилиндрической формы, наружная резьба (ГОСТ), нет головки. Болт крепится одной гайкой, двумя – при сквозной сборке шпильки. Резьба бывает цельной, располагающейся по всей плоскости, на отдельных концах винта. Усиливают крепость связки шпильки с комплектующими шайбой.

Применение резьбовых изделий

Шпилька фиксирует деталифланцевых узлов труб инженерных систем, вентиляции, водоотводов. Крепеж ГОСТ употребляется для установки подвесных сооружений, крепления кондиционеров траверсой к стенам. Шпилька нужна при устройстве билбордов, массивных структур в бетонных, кирпичных, пористых основаниях.

Характеристики

Организация производит шпильки по ГОСТам. Специалисты предприятия следуют требованиям к типоразмерам, изначальному сырью, значимым свойствам продукции. Изготовление шпилек резьбовых выполняется методом накатки на металлическую гладь рисунка. Итоговая окружность образца обусловлена параметрами исходного прутка.

Крепежная шпилька

Стандарты	Диаметр (марка в мм)	Назначение	Особенности	Длина (см)
ГОСТ (Россия)
22032-76	2-48	Машиностроение, строительство	Ввинчиваемый наконечник, резьбовые прорези	1-30
22034-76
22042-76	2-48		Два раздельных пика с нарезкой, гладкий вход	1-50
9066-75	10-36	Шпильки газовых турбин, трубопроводов, резервуаров (температура среды 0-650 Цельсий)	Односторонние, двусторонние, фланцевые стыки	4,5-75
ДИН (ГОСТ Германия)
976	6-16	Возведение построек, промышленность	Сплошной вырез, отверстия ровные	2,5-30
975	4-36	Шпильки воздуховода	Цельный винт, проемы с нарезкой, гладкие	100, 200

Класс прочности

Категория означает уровень сопротивления модели растяжению. Он напрямую зависит от марки стали, из которой изготавливается шпилька din 975, металлопродукция отечественных стандартов. Степень надежности прута выбирают, учитывая эксплуатационное предназначение. Для ненагружаемых соединений достаточно низкого разряда. Ответственные сооружения, фундаментные основания со значительными нагрузками крепят на шпильки с высокой прочностью.

ГОСТ Р ISO 898-1-2014 устанавливает несколько различных категорий КП (шкала значений 4.6-12.9.). Цифры слева от точки соответствуют номинальной границе твердости шпильки (пропорция 1/100), справа — определяют отношение (1/10) максимальной текучести (вязкости) полотна к предельному растяжению. При изготовлении 4.6-6.8 ГОСТ используется сталь углеродистая, допускаются добавки. Классы 8.8-12.9 выпускаются из закаленной простой carbon steel, железо и углерод с примесью chrome, manganese, bor, легированного металла.

Предел текучести – величина, преодолевая которую металлоизделие начинает деформироваться, не имея возможности восстановления.

Класс точности шпилек ГОСТ

Параметр означает меру несовпадения размеров поперечника резьбового штыря и присоединяемых элементов.

Виды	Диаметр отверстия (миллиметры)
А	0,25-0,33 > винта
В	1-1,5 > стержня
С	2-3 > штанги шпильки

Особенности покупки

Перед приобретением товара проводится оценка несущей способности. Определяются оптимальные расходники, используемый ГОСТ при изготовлении шпилек, рабочие ресурсы продуктов производства. На грузоподъемность штифта влияет резьбовой шаг, состав сплава, калибр стержня. Учитываются условия эксплуатации металлопроката. Для агрессивной среды предпочитают шпильки оцинкованные, нержавеющие. Избежать электрохимической коррозии, образующейся в результате соединения железных изделий с металлическими поверхностями, помогут одинаковые сплавы. Уделяют внимание надежности сцепки шпильки. Она напрямую зависит от предельной текучести спец. изделия.

Приглашаем купить шпильки резьбовые с услугой поставки. Возможно создание аксессуаров по регламентам ГОСТов из нержавеющей стали (индивидуальное предложение). Квалифицированные менеджеры фирмы помогут подобрать лучшие шпильки в наличии, предложат изготовление персональной партии.

Наши преимущества

ПК ООО «НГС» гарантирует качество производства, соответствие российским ГОСТам, международным стандартам. Прием заявок на шпильки осуществляется по номеру +7 (499) 398-20-12, email, другим контактным данным.

м10
	Материал: сталь (оцинкованная , высокопрочная оцинкованная к.п. 8.8, нержавеющая) Диаметр: 10 мм Длина: 1 метр Класс прочности: 4. 8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь (оцинкованная , высокопрочная оцинкованная к.п. 8.8, нержавеющая) Диаметр: 10 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м12
	Материал: сталь (оцинкованная , высокопрочная оцинкованная к.п. 8.8, нержавеющая) Диаметр: 12 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь (оцинкованная , высокопрочная оцинкованная к.п. 8.8, нержавеющая) Диаметр: 12 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м14
	Материал: оцинкованная сталь. Также в нашем ассортименте есть из нержавеющей, а также из высокопрочной оцинкованной стали 8.8 Диаметр: 14 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: оцинкованная сталь. Также в нашем ассортименте есть из нержавеющей, а также из высокопрочной оцинкованной стали 8.8 Диаметр: 14 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м16
	Материал: сталь (оцинкованная и высокопрочная оцинкованная (к.п. 8.8), а также нержавеющая А2 и А4) Диаметр: 16 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь оцинкованная и высокопрочная оцинкованная (к. п. 8.8), а также нержавеющая А2 и А4) Диаметр: 16 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м18
	Материал: сталь гальванически оцинкованная. Также в нашем ассортименте есть из высокопрочной оцинкованной 8.8 и нержавеющей стали. Диаметр: 18 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь гальванически оцинкованная. Также в нашем ассортименте из высокопрочной оцинкованной  8.8 и нержавеющей стали. Диаметр: 18 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м20
	Материал: сталь (оцинкованная, высокопрочная оцинкованная к. п. 8.8, нержавеющая) Диаметр: 20 мм Длина: 1 метра Класс прочности:4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь (оцинкованная , высокопрочная оцинкованная к.п. 8.8, нержавеющая) Диаметр: 20 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м22
	Материал: гальванически оцинкованная сталь. Также высокопрочная оцинкованная 8.8 и нержавеющая. Диаметр: 22 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: гальванически оцинкованная сталь. Также высокопрочная оцинкованная 8.8 и нержавеющая. Диаметр: 22 мм Длина: 2 метра Класс прочности: 4. 8, 8.8, 10.9, 12.9	Подробнее
м24
	Материал: сталь (оцинкованная, нержавеющая , высокопрочная оцинкованная к.п. 8.8) Диаметр: 24 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: сталь (оцинкованная, нержавеющая, высокопрочная оцинкованная к.п. 8.8) Диаметр: 24 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м27
	Материал: сталь гальванически оцинкованная. Также высокопрочная оцинкованная 8.8 и нержавеющая. Диаметр: 27 мм Длина: 1 метр, 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м30
	Материал: оцинкованная сталь Диаметр: 30 мм Длина: 1 метр Класс прочности: 4. 8, 8.8, 10.9, 12.9	Подробнее
	Материал: оцинкованная сталь Диаметр: 30 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
м36
	Материал: оцинкованная сталь Диаметр: 36 мм Длина: 1 метр Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее
	Материал: оцинкованная сталь Диаметр: 36 мм Длина: 2 метра Класс прочности: 4.8, 8.8, 10.9, 12.9	Подробнее

Шпилька резьбовая, типы, размеры, области применения, классы прочности и стандарты по ГОСТ, DIN, ISO

Шпилька резьбовая как незаменимый тип крепежного элемента

• Типы шпилек и их названия
• Происхождение слова
• Назначение и области применения резьбовых штанг
• Стандартизация
• ГОСТ, ОСТ
• DIN
• ISO
• Классы прочности + таблица
• Размеры: длины и диаметры
• Виды покрытий + таблица
• Чтение маркировки
• Сопутствующая продукция
• Производство и доставка

Производитель крепежа «ИжснабМетиз» с теплом приветствует посетителей своего официального сайта и предлагает к рассмотрению, изготовлению и поставке такой продукт как штанга или шпилька резьбовая.

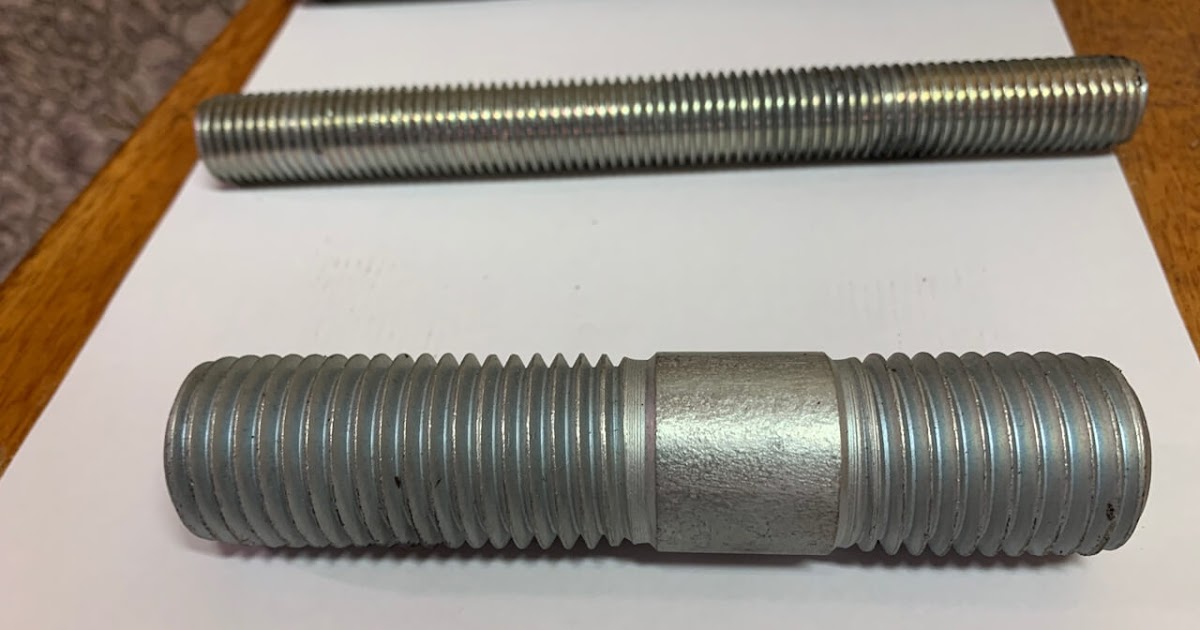

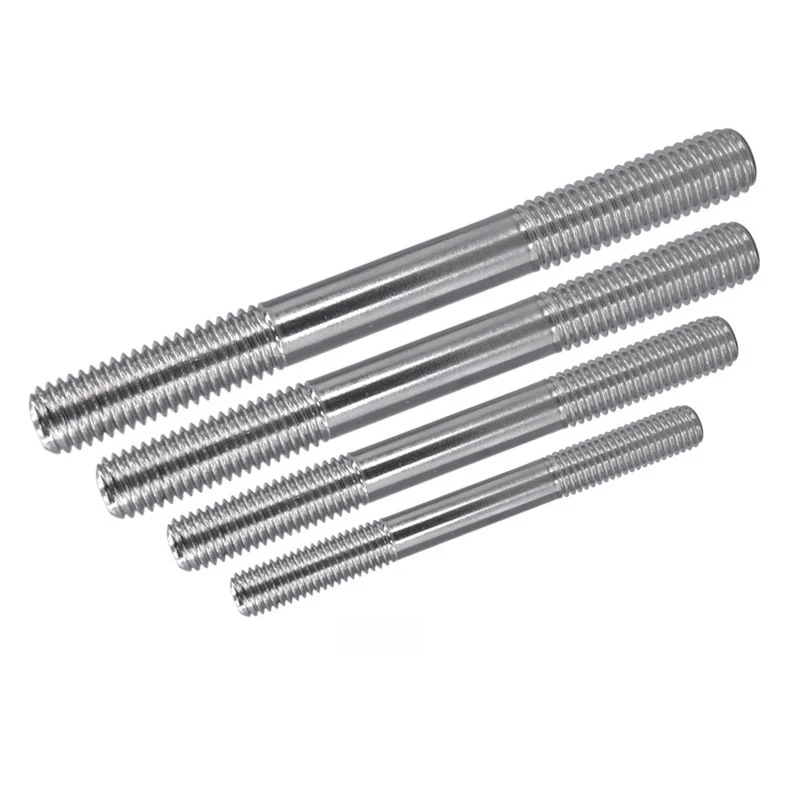

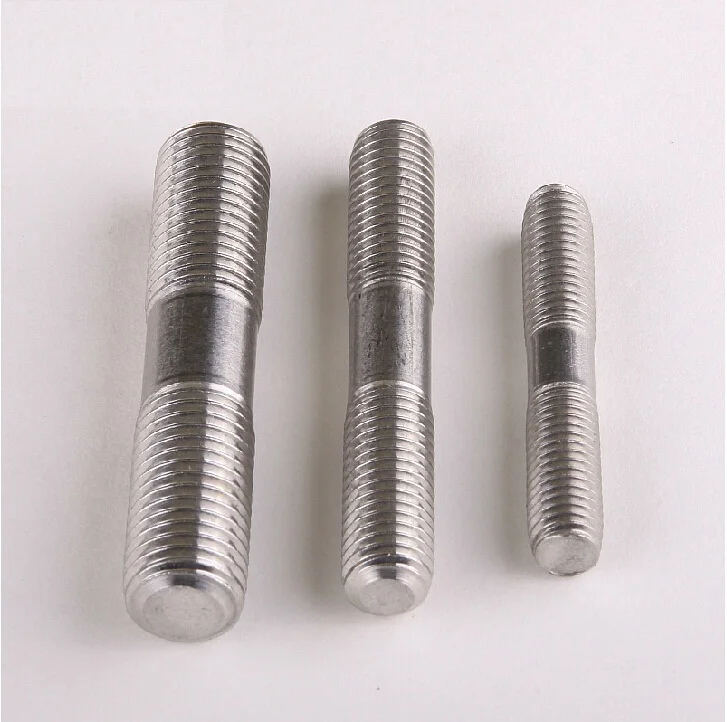

Исполнение с резьбой на обоих концах

Мы более 20 лет профессионально вовлечены в проектирование и производство высококачественного крепежа и метизов, которые сегодня на постоянной основе востребованы на более чем 100 предприятиях России, СНГ и ближнего зарубежья.

Задайте вопрос или запросите стоимость продукции

Типы шпилек резьбовых, названия и определения

Шпилька представляет собой резьбовой крепежный элемент круглого сечения с продольной осью симметрии. Резьба может быть нанесена как быстрым методом прокатки на вальцах (т.н. резьбонакатка), так и более медленно, но значительно более точно – методом точения на станке.

Резьбовая зона контакта может покрывать все изделие целиком (полнорезьбовая шпилька), так и быть нанесена по концам изделия (т.н. штанга для гладких сквозных или глухих отверстий, в России нормируется по ГОСТ 22042-76).

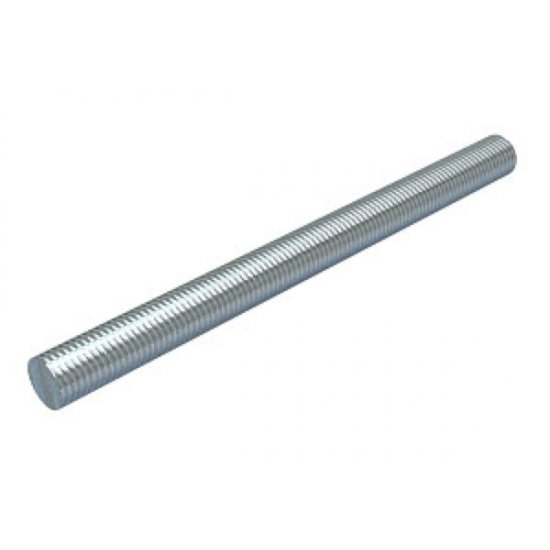

Полнорезьбовые штанги

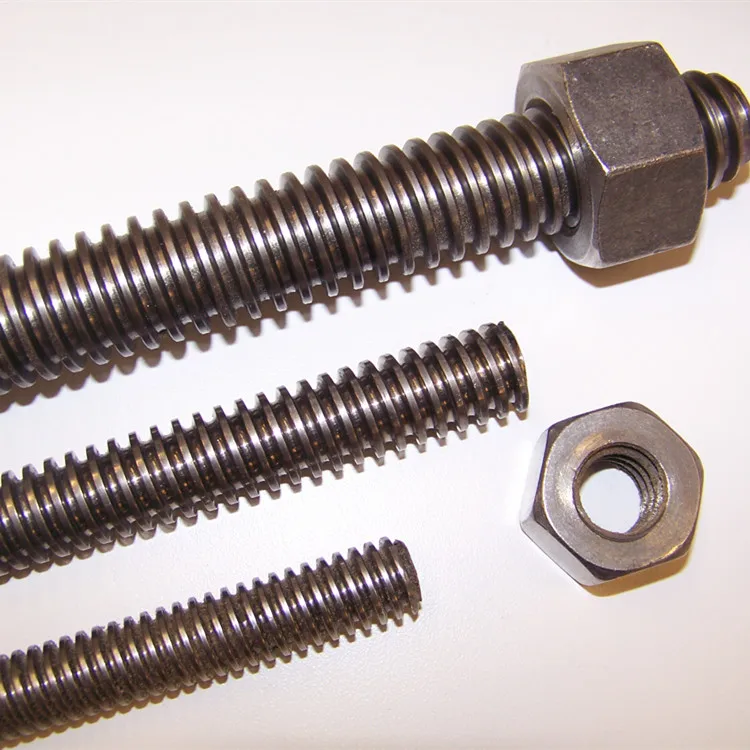

Как правило, крепление осуществляется с помощью гаек, которые навинчиваются на один или на оба конца штанги, либо же стержень вворачивается непосредственно в деталь. В некоторых случаях допускается наращивание крепежа через соединительные гайки / муфты.

Производство шпилек по чертежам Заказчика может подразумевать насечку разных диаметров / шагов резьб на противоположные концы стержня. Иногда метизы могут иметь изогнутый несущий цилиндр.

Стоит также затронуть и приварные шпильки, которые привариваются к металлическим поверхностям, после чего на них, с помощью гаек, навешивается требуемое оборудование или элементы конструкции.

Слева – запрессовочное исполнение, справа – приварное

Важным типом крепежа являются шпильки запрессовочные, которые устанавливаются в отверстия силой давления пресса (запрессовываются). Отличием таких метизов является повышенная прочность соединения и эстетический внешний вид (соединение не выпирает относительно плоскости поверхности), но удалить такой крепежный элемент без деформации соединенных деталей невозможно.

Этимология слова

Интересно происхождение слова «шпилька». Оно восходит к польскому термину «szpilka», от которого, в свою очередь берет начало древненемецкое слово «Spille», что значит «иголка».

Связь с крепежным элементом, по-видимому, обусловлена сходством форм этих изделий, оба из которых представляют собой вытянутые, длинные объекты. Кстати, от этого же слова происходит «шпиль», например, церковный или вышечный.

Назначение и области применения резьбовых элементов шпилечного типа

Основным назначением шпилек является обеспечение надежного резьбового соединения конструкций, узлов, агрегатов или элементов машин, нередко располагающихся на значительном удалении друг от друга – до 3 метров и более.

Шпилечный крепеж незаменим во фланцевых соединениях, являющихся «уязвимыми» точками теплоэнергетического оборудования – запорные клапана, паровые и водогрейные котлы, топки, нагреватели, турбинные установки, системы отопления.

Говоря о фланцах, следует обозначить и такие изделия как специальные шпильки упорные по ГОСТ 11447-80 (с хвостовиками), которые используются в химической, нефтехимической, нефтегазодобывающей и нефтегазоперерабатывающей отраслях промышленности. Производятся из сортового проката и поковок.

Фланцевое соединение

Читайте подробнее о фланцевом крепеже на соответствующей странице.

Зачастую без шпильки невозможно осуществление крепления агрегатов в автомобильной, тракторной и иной моторной технике, в авиа- и судостроении, возведении мостов и переправ, шахтных выработок, тоннелей и прочих ответственных – надземных и подземных – конструкций.

Несмотря на скромный ряд типоразмеров, широко используются штанги и в сантехнике. Имеющие и метрическую, и винтовую резьбу, (а иногда и шлиц), сантехнические шпильки (т.н. сантехшпилька или шуруп-винт) применяются для обеспечения крепления сантехнического оборудования и коммуникаций, в том числе для монтажа конструкций на кирпичных или деревянных поверхностях.

Сантехшпилька (винт-шуруп с шлицем под шестигранную звездочку TORX)

Конечно же, широкое применение находит штанга резьбовая в строительстве и ремонте, в том числе, для соединения не только металлических, но и бетонных, временных и постоянных деревянных и прочих неметаллических элементов, опор, опалубок, перекрытий, (например, анкерные шпильки), а также вентиляционных сооружений, газоходов, трубных обвязок.

Классификация стандартов шпилек по различным технологическим аспектам

Категорирование метизных изделий отличается в зависимости от принятых в разных государственных объединениях стандартах / технормативах.

Шпильки ГОСТ, ОСТ – Россия и некоторые страны СНГ

В России и некоторых странах СНГ – участницах бывшего СССР (к примеру, Казахстан, Грузия, Беларусь) – это, традиционно, ГОСТы и ОСТы, (ГОСТом называется широкий межгосударственный стандарт, ОСТом – отраслевой).

Среди наиболее значимых ГОСТов – щепетильно учитываемых на нашем предприятии – следует отметить следующие нормативы: 11371 78 (шайбы), 9066 75 (стержни фланцевые, с температурой рабочих сред от 0 до 650 ℃), 22042 76 (для деталей с гладкими отверстиями), 22038 76 (с ввинчиваемым концом длиной 2d), 22036 76 (с ввинчиваемым концом длиной 1,6d), 22034 76 (с ввинчиваемым концом длиной 1,25d), 24705 2004 (резьба метрическая), 19256 73 (стержни под накатывание метрической резьбы), 24379. 1 80 (болты фундаментные) и некоторые второстепенные.

DIN 975 и 976 – Deutsches Institut für Normung (Немецкий Институт Стандартизации)

Зародившись в далеком 1917 году под именем Normenausschuss der deutschen Industrie (NADI), Немецкий – тогда еще не институт, а Комитет – Стандартизации претерпел множество изменений, и сегодня DIN известен как ключевой Европейский разработчик нормативно-технической документации, чьими правилами и стандартами руководствуются производители множества стран Евразийского континента, в том числе и РФ.

Штаб-квартира DIN в Берлине

Что касается непосредственно резьбовых штанг, то согласно предписаниям Института DIN, их производство также нормируется – для обеспечения взаимозаменяемости продукции на всей территории действия Берлинского стандарта.

Среди наиболее часто востребованных разновидностей можно отметить шпильки DIN (ДИН) следующих типоразмеров: шпилька резьбовая оцинкованная din 975 (согласуется с ГОСТами 22042 76, 11371 78) и штанга din 976.

• DIN 975 нормирует шпилечные изделия (англ. Threaded Rod) с крупной и мелкой метрической резьбой в диапазоне значений от M2 до M52. Классы прочности штанг 4.6 или 5.6. Тип контактных концов может варьировать от производителя к производителю, (но в рамках стандарта DIN 267). В целом, стандарт на шпильки DIN 975 позволяет изготавливать крепеж индивидуально, отталкиваясь от специфических требований Заказчика / Потребителя.
• Полнорезьбовая шпилька DIN 976. Диапазон длин – от 25 миллиметров до 5 метров, включая размерности в 1000, 2000 и 3000 миллиметров. Штанги ДИН 976 предназначены для операций стягивания с использованием гаек. Материалы исполнения – латунь, нержавеющая сталь A2 и A4, углеродистые марки.

ISO – International Standard Organization

Затрагивая стандартизацию, нельзя не упомянуть и международный комитет ISO, который также занимается внедрением стандартов по всему миру, (включая Австралию, Океанию и обе Америки). Впрочем, в разрезе обозрения штанговой продукции с резьбой следует отметить лишь несколько ключевых стандартов ISO, распространяющихся на данный (и сопутствующие) типы метизов – это ISO 2339 (штифты конические), 13918 (для дуговой сварки), ISO 7089 (плоские шайбы), 7090 (шайбы плоские с фаской).

Являясь полноцикловым производителем с собственными современными линиями, «Ижснабметиз» предлагает к изготовлению шпильки по ГОСТ, DIN и ISO, а также соответствующие гайки, шайбы, стопорные кольца и любой другой крепеж, в том числе, высокопрочный, жаропрочный, усиленный, а также производство метизов в рамках индивидуального Заказа по Вашим чертежам.

Классы прочности шпилек резьбовых

В современной промышленности болты, гайки и шпильки в основном изготавливаются из углеродистых сталей. В зависимости от типа производства продукции и обработки изделий из одной и той же марки возможно получать крепеж различного класса прочности.

Так, например, из конструкционной стали марки 35 можно получить метизы следующих классов прочности:

• 5. 6 – при изготовлении метиза на токарном / токарно-фрезерном станке;
• Прочности 6.8 можно добиться путем выштамповывания изделия на прессе;
• До класса 8.8 можно довести метиз, если после объемной прессовки провести процедуру термической закалки.

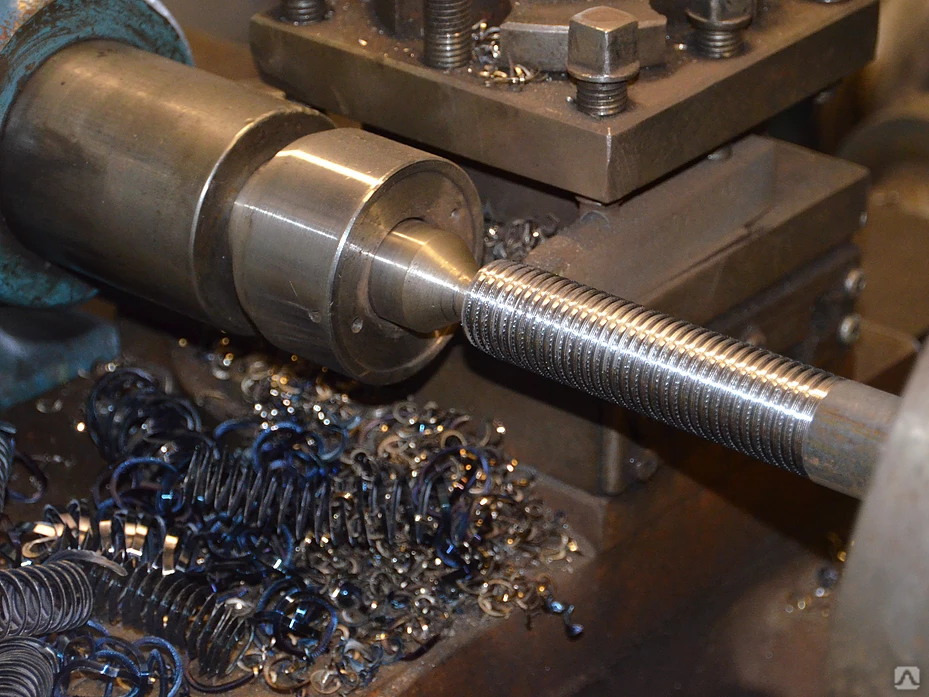

Изготовление штанги на токарном станке

Общепринятый ряд прочностей включает в себя 11 классов и выглядит так: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9 (он также соотносится с прочностными категориями гаек, болтов и некоторых других метизделий).

Если принять во внимание, что первая цифра класса точности индицирует ≈ 1% от предела прочности на растяжение, а вторая ≈ 10% от величины, с которой предел текучести (начало пластической деформации) относится к пределу прочности на растяжение, то понятно, что не все марки стали / сплавов и не все типы обработки будут точно соответствовать общепринятому ряду прочностей.

Укажем в таблице рекомендуемые нормативами – (но не строго обязательные) – марки углеродистых сталей и соответствующие им прочностные классы, а также показатели твердости по Бринеллю.

Таблица: прочностные классы шпилек, марки сталей и твердость по Бринеллю (ГОСТ 9012-59)

Класс прочности	Марка стали	Твердость (HB)
3.6	Ст. 3, 5 (сп / кп)	от 100 до 240
4.6	Ст. 5, 10	от 110 до 240
4.8	Ст. 10	от 120 до 240
5. 6	Ст. 35	от 150 до 240
5.8	Ст. 10, 20 (кп / сп)	от 150 до 240
6.6	Ст. 35, 45	от 180 до 240
6.8	Ст. 10, 20	от 180 до 240
8.8	Ст. 35(Х), 40(Х), 20Г2Р	от 240 до 300
9.8	Ст. 35, 45, 40Х, 30/35 ХГСА	от 280 до 340
10.9	Ст. 40, 45(Г), 40Х, 30/35 ХГСА	от 305 до 360
12. 9	Ст. 30/35 ХГСА, 40ХНМА	от 360 до 410

Длины и размеры резьб (диаметры)

Шпильки отличаются по назначению, соответственно, относительно разных технологических задач, варьируют их размеры – длины и диаметры резьб.

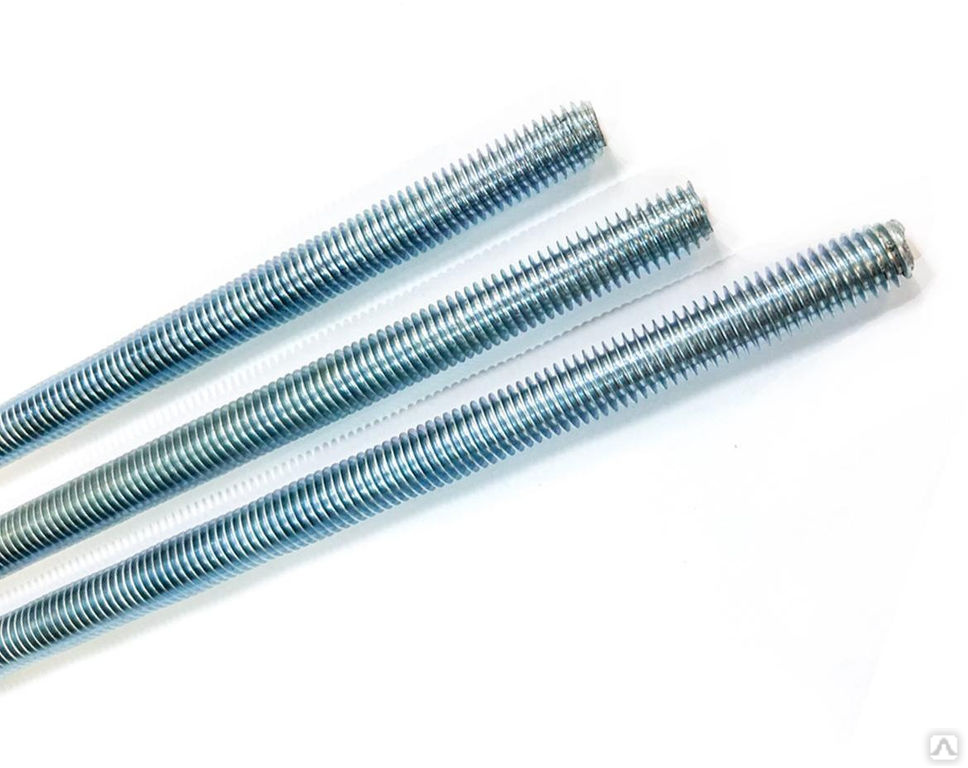

Длинномерная продукция (изготовитель «ИжСнабМетиз»)

В зависимости от того, предназначается ли изделие для монтажа вентиляции, скрепления брусьев, гипсокартонных перекрытий или фланцев, длинновые и диаметральные размеры имеют нижеследующий диапазон значений.

Собственный отдел статистики и мониторинга нашей компании показывает, что наиболее востребованными являются следующие размеры: м6 х1000, м8х1000 / 2000, м10х2000 (2 метра), м12х1000 / 2000, м14, м16х1000, м20х1000, 22, 24, 30.

Пожалуйста, не стесняйтесь написать или позвонить нам для получения точной технической информации.

Оцинкование и другие типы покрытий

Шпильки часто используются в условиях высокой температуры и агрессивных / коррозийных сред, что требует дополнительного увеличения их стойкости, что может быть реализовано как через использование определенных марок стали (сплавов), так и через нанесение поверхностного покрытия.

Шпилька с покрытием (хроматирование)

Несмотря на то, что одними из наиболее востребованных штанг являются шпильки резьбовые оцинкованные, (в силу простоты и относительной дешевизны цинкования), ГОСТ 9.306-85 регламентирует еще 12 типов покрытий, которые мы представим в таблице.

Хроматированием называется обработка гальванически покрытых изделий растворами хромовой кислоты и ее солей. Хроматная пленка наделяет гальванопокрытие еще более высокой стойкостью к внешним химическим и температурным воздействиям, а также дает специфический радужный окрас.

Таблица: обозначение и название покрытий крепежных шпилек.

Цифровой код	Расшифровка / Название покрытия
01	Цинк (хроматирование)
02	Кадмий, (хроматирование)
03	Медно-никелевое, многослойное
04	Хромо-медно-никелевое, многослойное
05	Окисное (с маслом)
06	Фосфатное, (с маслом)
07	Олово
08	Медь
09	Цинк
10	Окисное (хроматирование)
11	Окисное (кислое)
12	Серебро
13	Никель

Маркировка резьбовой шпильки

В названии (маркировке) крепежного элемента обычно закладывается тип, длина, резьба, марка стали, покрытие и иные важные характеристики.

Так, шпилька BМ40-8g × 300.100.40Х.2.019 ГОСТ 9066-75 заключает в названии нижеследующую информацию.

• Тип исполнения – B;
• Длина 200 мм, длина резьбового конца 100 мм;
• Диаметр резьбы (метрической) – 40 мм;
• Поле допуска / Класс точности (относительно номинального размера) – 8g,
• Группа качества – вторая;
• Соответствие ГОСТу – 9066-75.
• Покрытие – 01 (хроматный цинк), толщина 9 мкм.

Скачать или более детально ознакомиться с ГОСТом 9066-75 Вы можете на этой странице.

Фото сопутствующей продукции

Гайки шестигранные

Шайбы гровер

Шайбы плоские

Изготовление и доставка крепежа и метизов по России и СНГ

По любым вопросам в отношении производства и приобретения резьбовых шпилек по ГОСТ и DIN, пожалуйста, связывайтесь с нами любым удобным способом или заполняйте форму Заказа.

Любые объемы стандартного, нестандартного (специального), высокопрочного, жаропрочного и иного крепежа под Ваши нужды. Легированные и нелегированные углеродистые стали, сплавы. Любые типы покрытий.

Регионы сотрудничества – Россия, СНГ. Быстрая доставка. Сертификаты. Гарантия производителя.

Резьбовые шпильки Производитель — Полностью резьбовые и стопорные шпильки

Этот браузер больше не поддерживается. Обновите до Microsoft Edge или переключитесь на поддерживаемый браузер, например Chrome, Safari или Firefox, чтобы изучить веб-сайт MW Components.

Приносим извинения за неудобства.

Купить резьбовые шпильки в наличии, включая шпильки B7, гайки 2H и узлы в сборе, здесь.

Резьбовые шпильки или резьбовые стержни представляют собой металлические стержни, используемые для соединения или скрепления двух материалов. Они бывают с несколькими вариантами резьбы — с непрерывной резьбой, нарезанной по всей длине стержня, или с упором на одном конце, который вдавливается в корпус. Шпильки с непрерывной резьбой также могут иметь прорези на одном конце. Шпильки часто используются в приложениях, где обратная сторона материала недоступна. Некоторые примеры типичных применений резьбовых стержней включают стабилизацию строительных материалов, таких как бетон, дерево или металл, а также для крепления монтажных пластин для соединения двигателей и других узлов.

В нашем интернет-магазине мы производим шпильки различных стилей, включая глухие, со скрытой головкой, заподлицо, с резьбой, с конической резьбой и с шевронной резьбой. Мы также предлагаем отраслевые шпильки специального назначения, такие как шпильки B7 с сертификацией API 20E.

Резьбовые шпильки по индивидуальному заказу

Если вы не можете найти на складе стандартную шпильку, отвечающую вашим требованиям, свяжитесь с нами, чтобы получить индивидуальное предложение, и мы будем рады сконфигурировать деталь для вас. Наши возможности обширны, что позволяет нам создавать резьбовые шпильки необычных диаметров и длин, а также специальные материалы и отделки.

Запросить индивидуальное предложение

Производство шпилек и резьбовых стержней

Резьбовые стержни обычно изготавливаются из нержавеющей стали стандартных размеров и могут иметь прорези или дополнительные мягкие на ощупь элементы.

MW имеет доступ к различным материалам и покрытиям и может производить шпильки различной длины и диаметра. Наши технологически продвинутые производственные мощности производят крепеж с более жесткими допусками, чем даже отраслевой стандарт. В дополнение к нашим прецизионным методам обработки и различным настройкам, время производственного оборота не имеет себе равных у наших конкурентов.

Сопутствующие производственные услуги

В дополнение к стандартным инженерным и производственным услугам мы предлагаем различные дополнительные услуги, которые помогут вам разработать лучший крепеж для вашего применения.

• CAD-моделирование
• Дизайн
• Прототипирование
• Инструменты

Отделочные работы

MW специализируется на производстве компонентов на заказ; предлагая нашим клиентам несколько вариантов вторичной обработки и отделки, в том числе более 40 вариантов покрытия для наших шипов.

• Покрытие
• Крашение
• Покрытие
• пассивация

Качественные материалы

Наши крепежные изделия изготавливаются из различных стандартных и специальных материалов. Некоторые примеры материалов, которые мы обычно храним для этого продукта, перечислены ниже.

• Элли Стил
• Углеродистая сталь
• Медные сплавы
• Никелевые сплавы
• Нержавеющая сталь

Стандарты качества и сертификаты

Компания MW гордится тем, что создает качественную продукцию, которая соответствует отраслевым стандартам или превосходит их. Наши предприятия не только проводят строгие испытания для обеспечения качества в соответствии с указанными вами диапазонами, но также мы поддерживаем несколько ключевых сертификатов, чтобы гарантировать, что вам поставляются только лучшие продукты.

Просмотреть полный список доступных сертификатов

LOC | Высокопроизводительные резьбовые изделия и крепежные детали

ЗВОНИТЕ ДЛЯ БЫСТРОГО ОБСЛУЖИВАНИЯ

Dan-Loc является производителем, зарегистрированным в соответствии со стандартом ISO 9001, который использует нарезание и накатывание резьбы, а также токарные станки с прутковой подачей для изготовления специальных рельефов, профилей и точечной резьбы до шести дюймов в диаметре. диаметр.

• Шпильки с полной резьбой
• Комбинированные шпильки
• Шпильки Dan-Loc
• Двусторонние шпильки

Узнать больше

Dan-Loc поддерживает большой ассортимент гаек, включая гайки класса 2H, класса 2HM и класса 8 диаметром до 3 дюймов. Все гайки могут иметь специальные покрытия и покрытия для долговечности и простоты применения.

• Гайки из сплава
• Гайки со сферической головкой
• Гайки с отверстиями под торцевой стержень
• Колпачковые гайки
• Специализированные гайки

Узнать больше

Компания Dan-Loc имеет собственные возможности для производства и модификации специальных крепежных изделий из материалов всех марок. Это включает в себя уникальные профили и поверхности с жесткими допусками на крупных крепежных элементах, используемых на нефтяных месторождениях, таких как стяжные стержни и шпильки буровых насосов.

Узнать больше

ЕСТЬ ТРЕБОВАНИЯ К УНИКАЛЬНОМУ ПРОДУКТУ? НАЧАЛО ЗДЕСЬ.

Шпильки и болты

Компания Dan-Loc производит полную линейку стандартных и нестандартных шпилек и болтов, также называемых резьбовыми стержнями, включая шпильки с любой резьбой, комбинированные шпильки, шпильки с двумя концами и шпильки с резьбовыми концами.

У нас есть опыт в производстве модифицированных шпилек и нестандартных болтов, изготовленных в соответствии со строгими спецификациями наших клиентов.

Dan-Loc — единственный поставщик резьбовых стержней и шпилек.

загрузить в формате pdf

• ШПИЛЬКИ С ПОЛНОЙ РЕЗЬБОЙ
• ШПИЛЬКИ DAN-LOC
• КОМБИНИРОВАННЫЕ ШПИЛЬКИ
• ДВУХКОНЕЧНЫЕ ШПИЛЬКИ
• КОНЦЕВЫЕ ШПИЛЬКИ
• СПЕЦИАЛЬНЫЕ БОЛТЫ

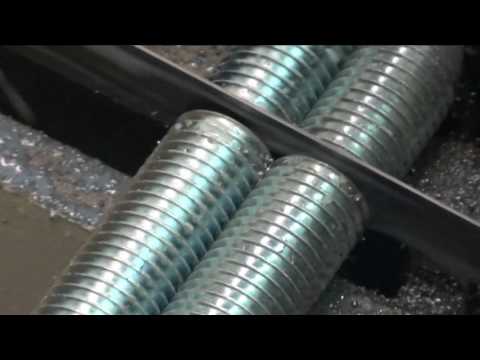

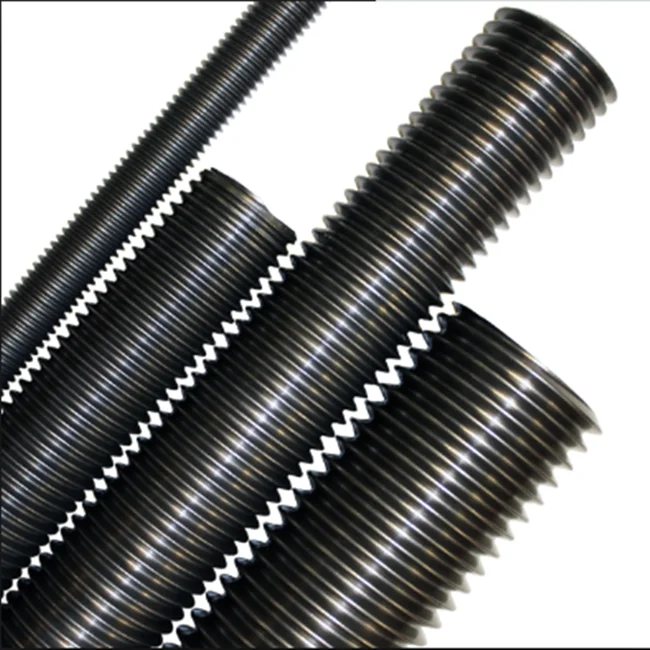

Шпильки с полной резьбой, также известные как шпильки с непрерывной резьбой или шпильки со сплошной резьбой, предназначены для использования в условиях высокого напряжения. Все резьбовые шпильки идеально подходят для операций с высоким натяжением, поскольку резьбовая конструкция предотвращает скольжение и обеспечивает максимально плотное прилегание. Шпильки с непрерывной резьбой, изготавливаемые из самых разных материалов, могут использоваться как в промышленных, так и в коммерческих целях. Полнорезьбовые шпильки Dan-Loc Group доступны как с правым, так и с левым направлением резьбы, чтобы соответствовать любому применению.



• Диапазон диаметров: от 1/2” до 4” (меньшие диаметры доступны по запросу клиента).
• Резьба соответствует классу 2A.
• Примечание. Резьба должна быть серии Unified National Coarse для диаметра 1 дюйм и меньше и серии резьбы 8 для диаметра 1-1/8 дюйма и больше.
Длина
• — ASME B16.5 «Фланцы стальных труб и фланцевые фитинги» определяет длину болтов от первой резьбы до первой резьбы, и конечные точки должны быть добавлены для получения общей длины от конца до конца (L).
• Допуск – Допуск на длину шпилек для болтов длиной 12 дюймов и менее должен составлять ±1/16 дюйма; для длины от 12″ до 18″, ±1/8″; и для длины более 18″, ±1/4″.
• При заказе укажите:
  • Диаметр (D)
  • Длина (L) — от начала до конца (если требуется от первого витка к первому витку, необходимо указать заказ).

Шпилька Dan-Loc представляет собой резьбовую шпильку с запатентованной конструкцией, которая контролирует глубину резьбы. Это гарантирует, что несколько шпилек Dan-Loc, ввинченных во фланец, будут выступать из поверхности фланца на одинаковую длину.



• Диапазон диаметров: от 1/2 до 4 дюймов (меньшие диаметры доступны по запросу).
• Резьба: Резьба Dan-Loc американского класса 2A подходит для серий National Coarse и для серии 8 Thread Глубина резьбы контролируется запатентованной конструкцией Dan-Loc.
• Функция принудительной блокировки резьбы.
• Испытано на усталость, прочнее обычного шпильки.
• При заказе укажите:
  • Диаметр (D)
  • Общая длина (L) – от начала до конца (если требуется от первого витка к первому витку, это должно быть указано в заказе)

Комбинированные шпильки имеют резьбовые участки, отличающиеся от одного конца к другому. Один конец шпильки может иметь класс резьбы, отличный от другого, или диаметр, отличный от другого.



• Диапазон диаметров: от 1/2” до 3 1/2” в диаметре.
• Резьба – Резьба должна соответствовать Унифицированному национальному классу 2А, 8 серии резьбы или по указанию заказчика.
• При заказе укажите:
  • Диаметр (D) и (D1)
  • Длина (L) — расстояние между концами (если требуется от первого витка к первому витку, необходимо указать в заказе) Длина резьбы (T) и (T1), серия резьбы
• По возможности, на комбинированных заклепках следует размещать оттиски.

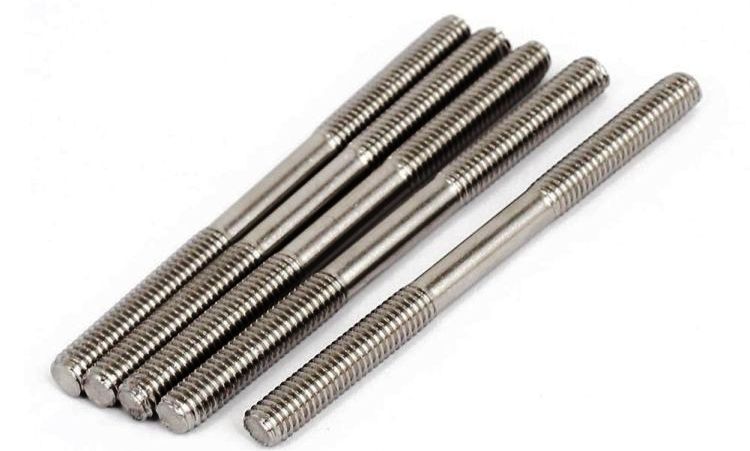

Dan-Loc является ведущим производителем и дистрибьютором двухсторонних шпилек с резьбой одинаковой длины и диаметра на обоих концах. Двусторонние шпильки используются для болтового соединения фланцев с гайками на обоих концах. Мы предлагаем двусторонние шпильки из различных материалов, включая нержавеющую сталь и экзотические сплавы.



• Диапазон диаметров: от 1/2” до 3 1/2” в диаметре.
• Резьба – Резьба должна соответствовать унифицированному национальному допуску класса 2A для серий UNC, UNF или 8 резьб.
• При заказе укажите:
  • Диаметр (D)
  • Длина (L) — расстояние между концами (если требуется от первого витка к первому витку, в заказе необходимо указать)
  • Длина резьбы (T) и серия резьбы
• Печать должна быть размещена на двусторонних шпильках, когда это возможно.

Шпильки с концами резьбы имеют различную длину резьбы на каждом конце шпильки. Более короткая длина резьбы называется концом метчика и ввинчивается в резьбовое отверстие фланца. Более длинная резьба называется концом гайки.

Компания Dan-Loc может производить шпильки с нестандартными радиусом и рельефом, а также с жесткими допусками и специальными формами и классами резьбы.



• Диапазон диаметров: от 1/2” до 3 1/2” в диаметре.
• Резьба. Резьба должна соответствовать унифицированному национальному классу 2A, 8 серии резьбы или соответствовать требованиям заказчика.
• При заказе укажите:
  • Диаметр (D) и (D1)
  • Длина (L) — расстояние между концами (если требуется от первого витка к первому витку, в заказе необходимо указать)
  • Длина резьбы (T) и (T1) серия резьбы
• По возможности следует размещать отпечатки на торцевых шпильках.

Компания Dan-Loc предлагает быстрые решения для ваших индивидуальных требований к болтам. Если вам нужны болты из экзотических материалов, большого диаметра, нестандартной длины или других нестандартных конструкций, мы можем поставить их вовремя. Мы являемся производителем с собственной термообработкой для обеспечения качества, и мы постоянно проводим испытания на соответствие спецификациям ASTM. Мы также храним обширные, полностью отслеживаемые данные, подтверждающие, что ваши болты соответствуют спецификациям и имеют подтвержденное качество. Скажите нам, что вам нужно, и мы выполним ваш заказ. Продукция Dan-Loc включена в большинство списков одобренных производителей (AML).

Шпильки B7M и L7M

Dan-Loc является крупнейшим производителем модифицированных шпилек B7M и L7M в США. Наша цель всегда стабильное качество. Наша печь непрерывной подачи позволяет компании Dan-Loc производить болты с более жесткими допусками, чем того требует ASTM.

Модифицированные шпильки

В тех случаях, когда возникает проблема водородного охрупчивания, наши модифицированные шпильки имеются на складе различных размеров или могут быть изготовлены в соответствии с вашими потребностями.

• Модификация шпилек предотвращает водородное охрупчивание, вызывающее опасные трещины и поломки.
• Все модифицированные шпильки B7M и L7M проходят 100% испытания на твердость в соответствии со спецификациями ASTM A193 и A320.
• Все модифицированные гайки прошли испытания на жгуте Роквелла.
Шпильки
• L7M прошли испытания по Шарпи в соответствии со спецификациями ASTM 320.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШПИЛЬОК И БОЛТОВ

Промышленные гайки

Компания Dan-Loc поддерживает большой запас гаек, включая марки 2H и 2HM, диаметром до 3 дюймов. Мы также предлагаем гайки класса 8 и легированные гайки, гайки со сферической головкой и гайки с отверстиями под стержень.

Dan-Loc имеет собственное производство специальных гаек, таких как колпачковые гайки.

Свяжитесь с Dan-Loc для получения дополнительной информации или если у вас есть уникальные требования к промышленным гайкам. Давайте посмотрим, как мы можем удовлетворить ваши потребности.

загрузить в формате pdf

Крепеж специального назначения

Компания Dan-Loc имеет собственные возможности для производства и модификации специального крепежа из материалов всех марок.

Эта возможность включает в себя профили и поверхности с малым допуском на крупных крепежных элементах, используемых на нефтяных месторождениях, таких как распорки и шпильки буровых насосов.

Позвольте компании Dan-Loc быстро и эффективно изготовить и поставить необходимые вам специальные механически обработанные крепежные детали.

загрузить в формате pdf

Широкий выбор покрытий, предназначенных для защиты от коррозии в суровых производственных условиях.

Узнать больше

Инновация Dan-Loc, поднимающая стандарт коррозионной стойкости для максимальной производительности продукта.

Подробнее

Высокоэффективная альтернатива кадмиевому покрытию, использующая цинк в качестве расходуемого антикоррозионного барьера.

Узнать больше

Сплавы, варианты из нержавеющей стали и экзотических металлов в категориях FERRETIC и AUSTENITIC. Соответствует стандартам ASTM.

Подробнее

Почему Dan-Loc?

Dan-Loc — ваш надежный поставщик шпилек, стержней, болтов, гаек, крепежных деталей и прокладок. У нас есть запасы для ваших повседневных потребностей, и мы можем масштабировать проекты любого размера или производственного оборудования, необходимого клиенту.

На связи!

Что Dan-Loc может сделать для вас?

Знающий представитель ответит как можно скорее. Спасибо!

Представительства Dan-Loc

Компания Dan-Loc хочет, чтобы вы располагали необходимой информацией и отвечали на любые ваши вопросы.
