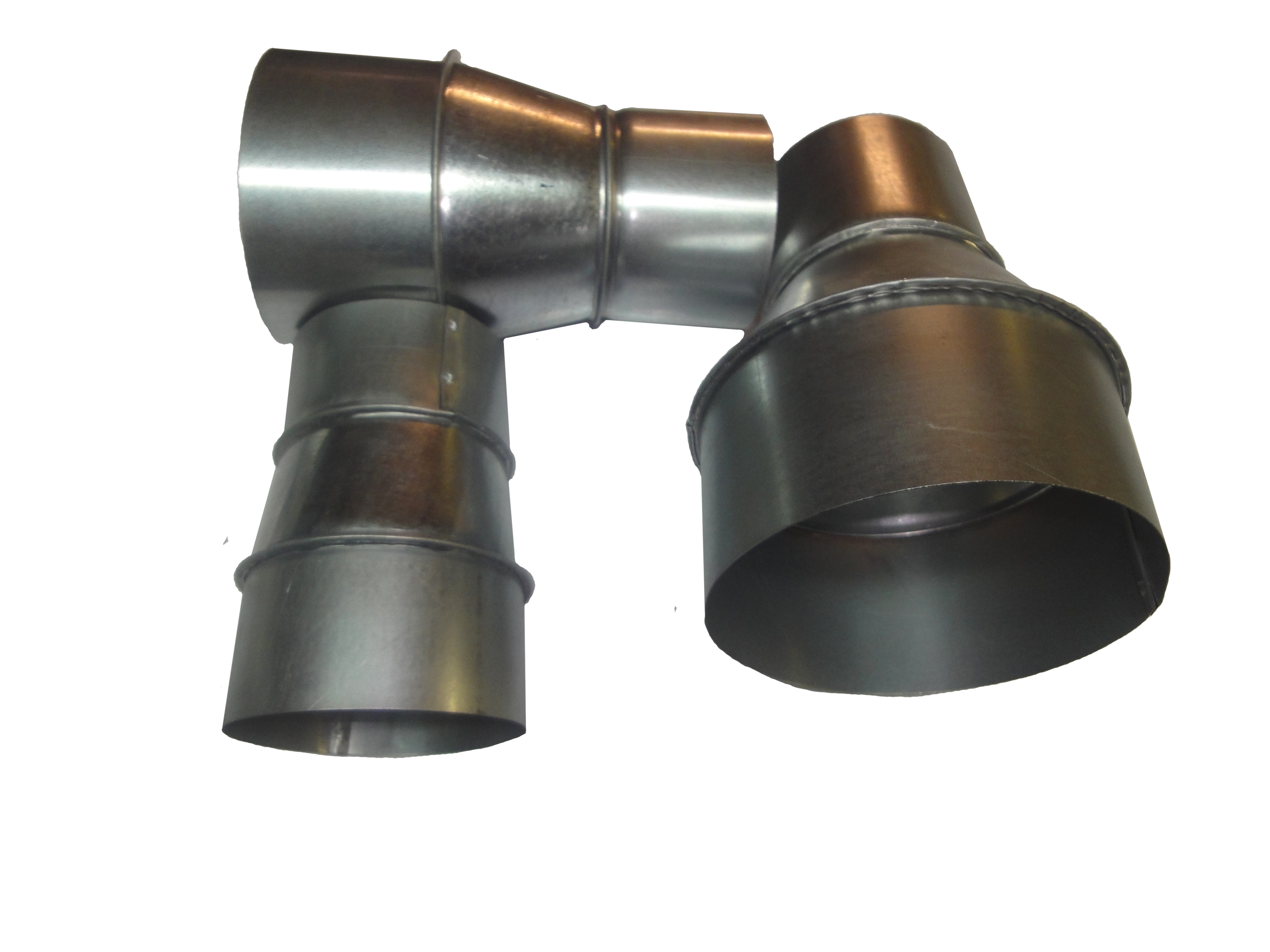

§ Е40-5-15. Изготовление переходов из труб

Состав работы

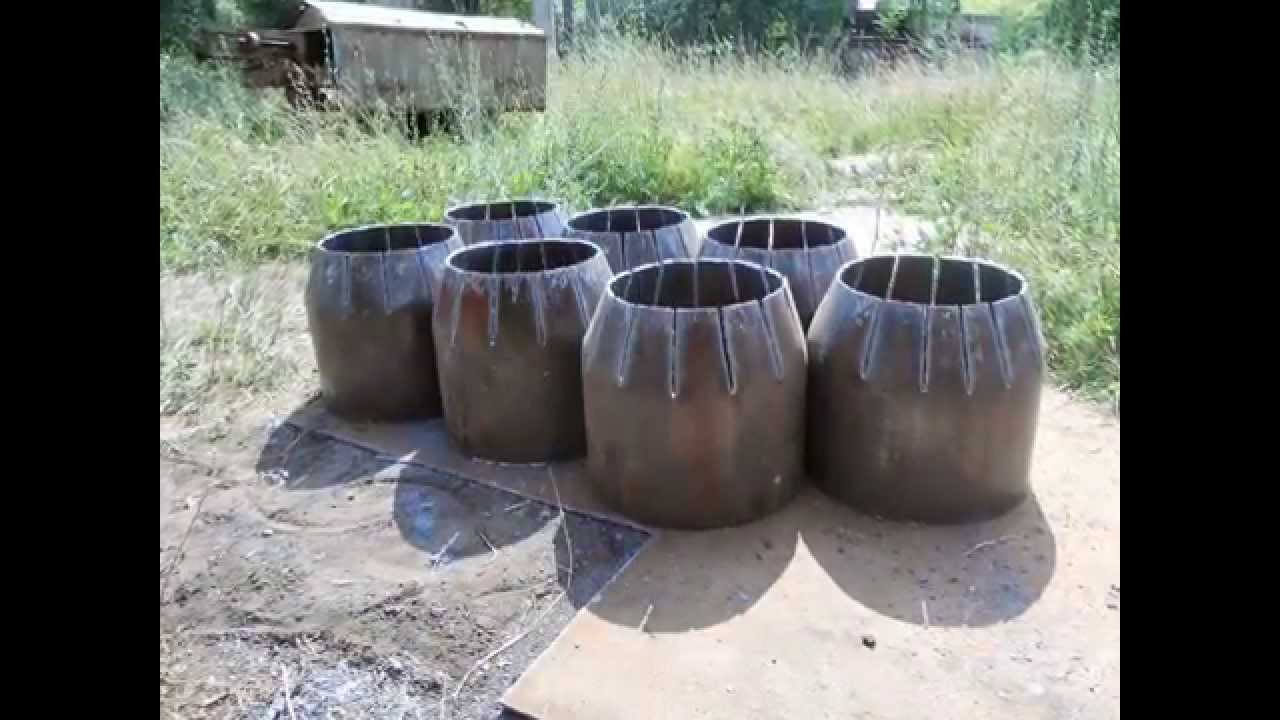

При изготовлении переходов с вырезкой клиньев

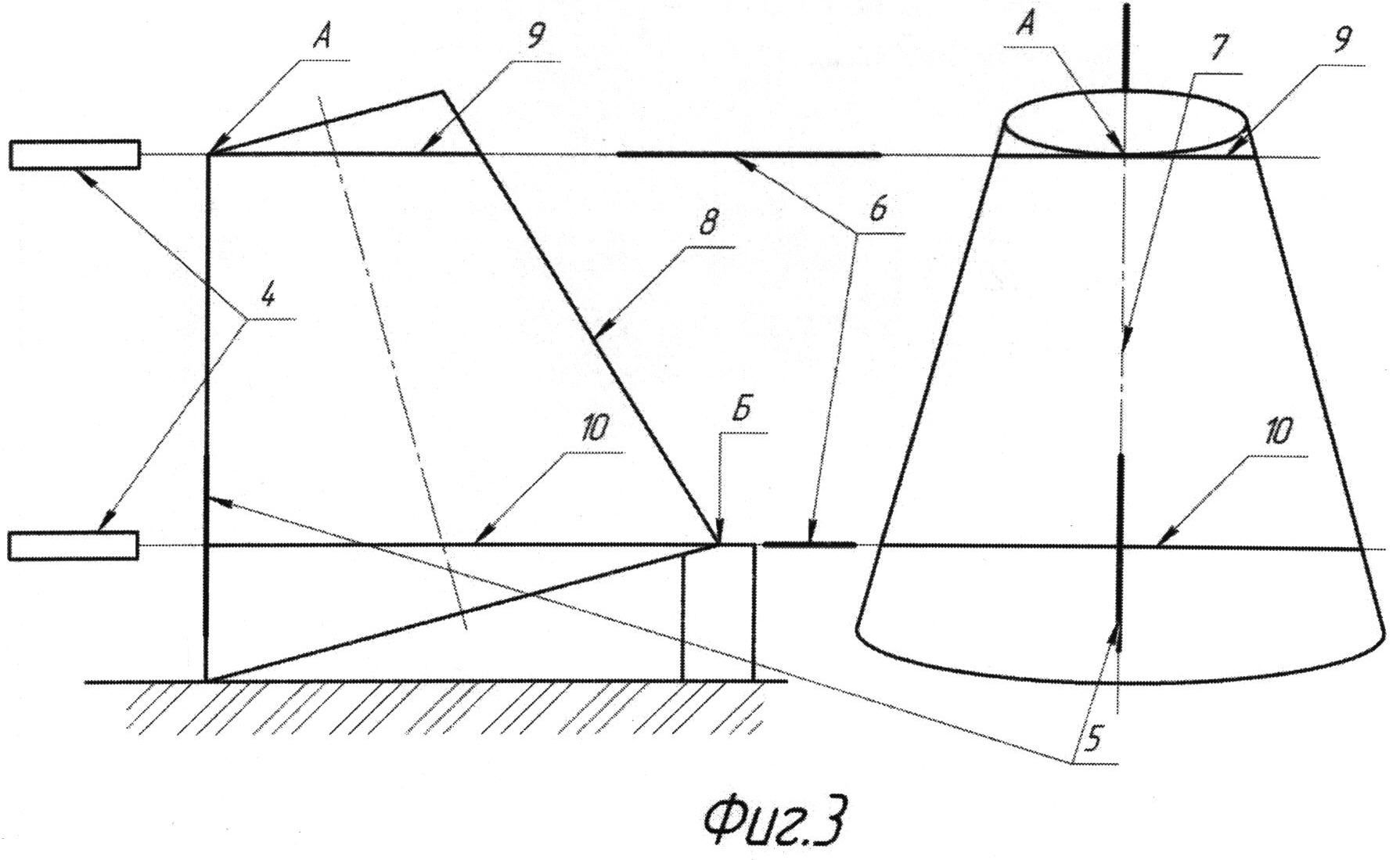

1. Разметка клиньев переходов по шаблону.
2. Вырезка клиньев (за исключением переходов из углеродистой стали).
3. Опиловка и зачистка кромок механизированным инструментом после газовой и механической резки.
4. Обсадка переходов с нагреванием и поддерживанием при электроприхватке стыков клиньев под сварку.

При изготовлении переходов без вырезки клиньев (обсадкой)

1. Нагревание переходов в горне или с помощью газовой горелки.

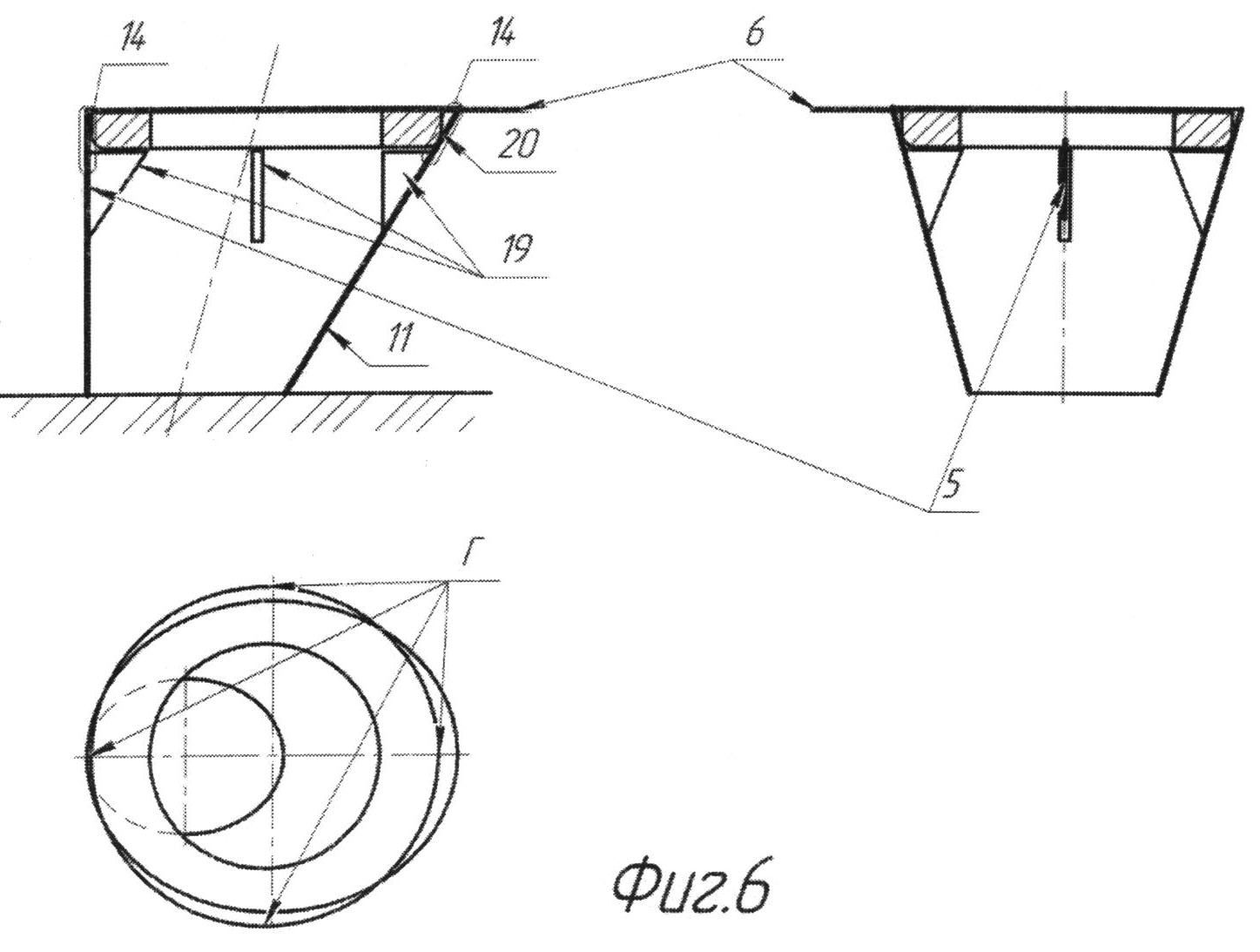

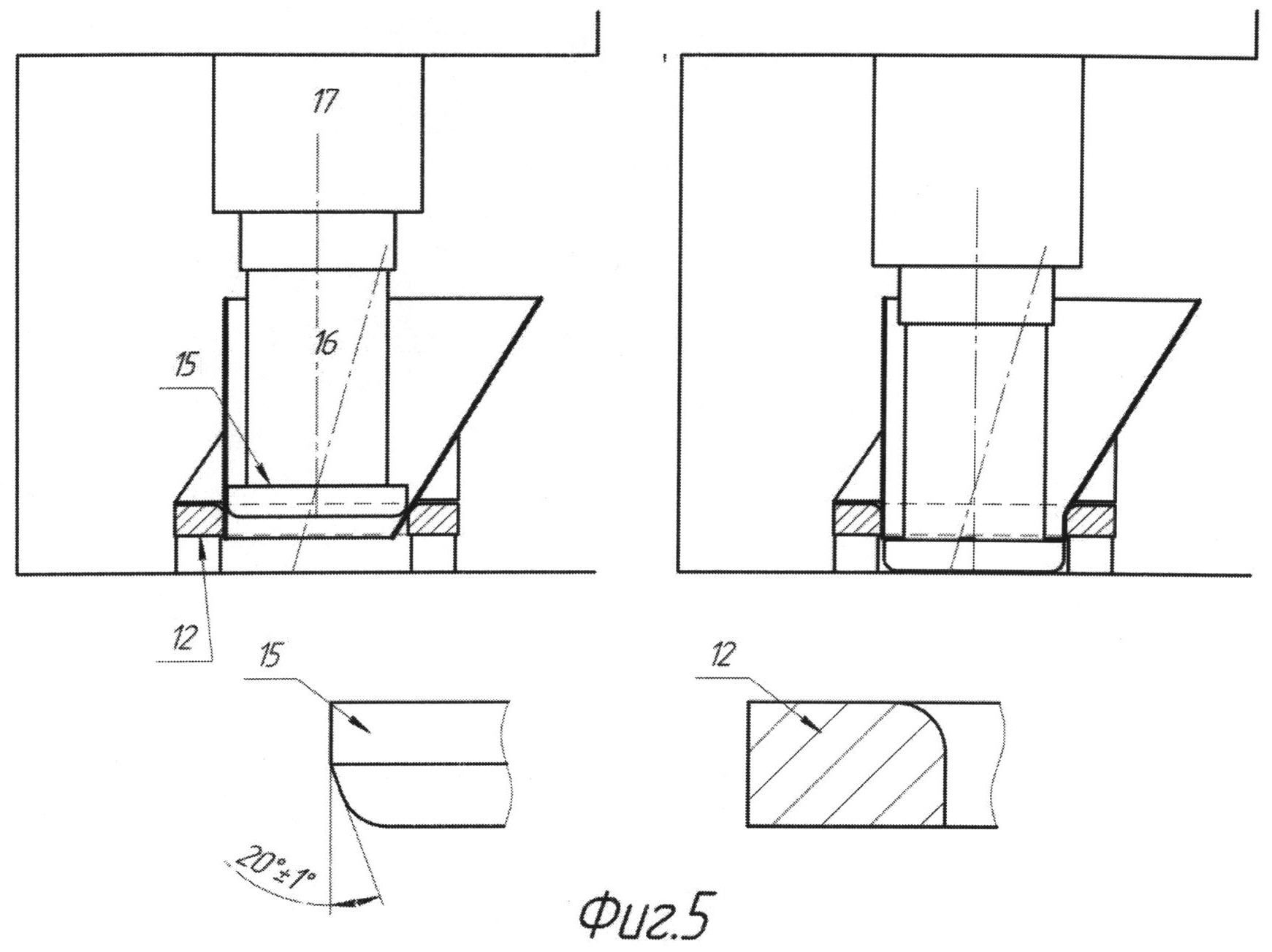

2. Обсадка переходов на заданный конус.

Таблица 1

Состав звена	Диаметр перехода, мм
	до 150	св. 150
5 разр.	1	1
3      »	1	1
2      »	—	1

С вырезкой клиньев

Таблица 2

Нормы времени и расценки на 1 переход

Диаметр перехода, мм, до	Способ вырезки клиньев
	газовой или воздушно-дуговой резкой		абразивным диском
		Материал труб
	сталь				алюминий	винипласт
	углеродистая	легированная	углеродистая	легированная
40х25	0,16 0-12,9	0,2 0-16,1	0,18 0-14,5	0,22 0-17,7	0,13 0-10,5	0,04 0-03,2	1
50х32	0,19 0-15,3	0,23 0-18,5	0,2 0-16,1	0,26 0-20,9	0,15 0-12,1	0,05 0,04	2
65х40	0,21 0-16,9	0,27 0-21,7	0,22 0-17,7	0,29 0-23,3	0,18 0-14,5	0,06 0-04,8	3
80х40	0,22 0-17,7	0,29 0-23,3	0,25 0-20,1	0,33 0-26,6	0,2 0-16,1	0,07 0-05,6	4
100х65	0,25 0-20,1	0,33 0-26,6	0,27 0-21,7	0,36 0-29	0,21 0-16,9	0,08 0-06,4	5
125х80	0,31 0-25	0,41 0-33	0,35 0-28,2	0,45 0-36,2	0,26 0-20,9	0,09 0-07,2	6
150х100	0,39 0-31,4	0,51 0-41,1	0,43 0-34,6	0,57 0-45,9	0,33 0-26,6	0,11 0-08,9	7
200х150	0,57 0-42,8	0,69 0-51,8	0,61 0-45,8	0,78 0-58,5	—	—	8
250х200	0,69 0-51,8	—	0,78 0-58,5	—	—	—	9
300х200	0,92 0-69	—	1 0-75	—	—	—	10
400х300	1,2 0-90	—	—	—	—	—	11
500х400	1,6 1-20	—	—	—	—	—	12
600х500	2,1 1-58	—	—	—	—	—	13
700х600	2,2 1-65	—	—	—	—	—	14
а		б	в	г	д	е	№

Без вырезки клиньев с нагревом

Таблица 3

Нормы времени и расценки на 1 переход

Диаметр перехода,	Материал труб
мм, до	сталь		медь
	углеродистая	легированная
40х25	0,23 0-18,5	0,31 0-25	0,18 0-14,5	1
50х32	0,26 0-20,9	0,35 0-28,2	0,22 0-17,7	2
65х40	0,29 0-23,3	0,45 0-36,2	0,24 0-19,3	3
80х40	0,33 0-26,6	0,64 0-51,5	0,28 0-22,5	4
100х65	0,38 0-30,6	0,88 0-70,8	0,3 0-24,2	5
125х80	0,44 0-35,4	1,1 0-88,6	0,36 0-29	6
150х100	0,58 0-46,7	1,7 1-37	0,48 0-38,6	7
175х125	1 0-75	2,2 1-65	0,79 0-59,3	8
175х150	0,83 0-62,3	1,8 1-35	0,61 0-45,8	9
200х150	1,3 0-97,5	2,8 2-10	0,96 0-72	10
200х175	0,95 0-71,3	2 1-50	0,7 0-52,5	11
250х175	1,9 1-43	—	1,4 1-05	12
250х200	1,6 1-20	—	1,1 0-82,5	13
300х200	2,7 2-03	—	1,9 1-43	14
300х250	1,9 1-43	—	1,5 1-13	15
	а	б	в	№

Примечание. Вырезка клиньев переходов из углеродистой стали газопламенной резкой не учтена и оплачивается дополнительно по сборнику Е22 «Сварочные работы».

Переходы сварные по ОСТ 36-22-77 и ОСТ 34 10.753-97

Переходы сварные используются в трубопроводах большого диаметра, работающих в условиях невысокого давления. На сегодняшний день, практически во всех строительствах трубопроводов или теплотрасс используются сварные переходы. Сварные переходы могут быть изготовлены двумя способами: Первый это когда свариваются две готовые половинки перехода, заранее вырезанные из листа металла, и отвальцованные на специализированном оборудование; Второй когда на специализированном оборудовании вальцуется один, вырезанный в нужный размер, лист, края которого затем свариваются. Вальцовка, или по другому вальцевание это такая технологическая операция деформирования листового материала вдоль некоторого направления или радиального деформирования трубы. Другими словами вальцовка это когда берется лист металла и прогоняется между двумя, вращающимися в разном направлении, металлическими валами (вальцами), получая при этом необходимую геометрию. На рисунке, приведенном ниже, вы можете посмотреть как схематично выглядят переходы сварные:

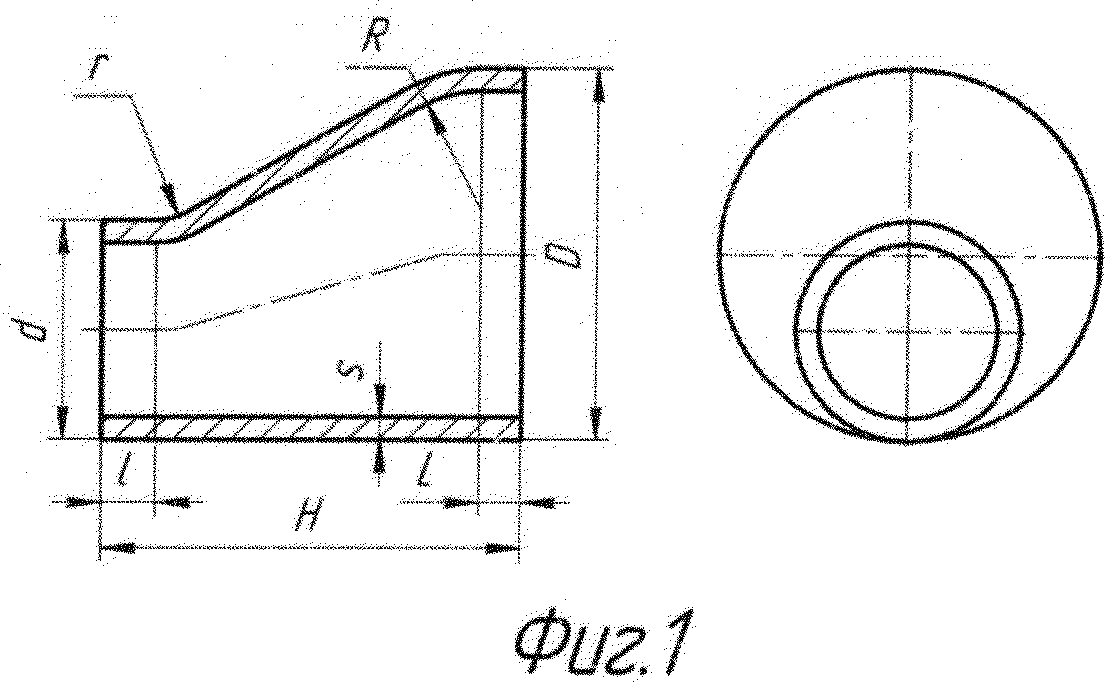

Переходы сварные:

Таким образом, сварной переход, как правило, имеет 1 или 2 сварных шва.

Как видно из схематичного изображения, приведенного выше, переходы сварные могут быть изготовлены в двух вариантах: переход сварной концентрический и переход сварной эксцентрический.

Отличительной особенностью сварных переходов является цена, как правило, она в разы ниже цены на переходы штампованные и переходы штампосварные больших диаметров. Это обусловлено простым процессом их изготовления, при котором не требуется наличие очень дорогостоящего оборудования и очень мало отходов.

Сварные переходы могут выдерживать невысокое давление, всего лишь до 2,5МПа, поэтому если в монтируемом трубопроводе предполагается невысокое давление, а трубопровод идет диаметром более 530мм, то для данного трубопровода наиболее целесообразно применить сварные переходы. Переходы сварные чаще всего изготавливаются по двум стандартам: ОСТ 36-22-77 (для нефтепроводов) и ОСТ 34 10.753-97 (для трубопроводов воды и пара). Такие переходы идут от диаметра 500мм до диаметра 1400мм.

В нижеприведенных таблицах указаны все виды переходов сварных по ОСТ 36-22-77 и ОСТ 34 10.753-97 поставляемые нашей компанией, а также все характеристики данных переходов:

Переходы по ОСТ 36-22-77:

Размеры, мм							Условное давление Ру МПа для сред
Dу	dу	Dн	dн	L	S	Масса, кг	неагрес-сивных	среднеагрес-сивных
500	300	530	325	500	7/8/12	37/42/63	1,6/2,5/-	1,0/ — /2,5
500	100	530	426	500	7/8/12	41/47/69	1,6/2,5/-	1,0/ — /2,5
600	400	630	426	500	7/10/12	46/65/78	1,6/2,5/-	1/1,6/2,5
600	500	630	530	500	7/10/12	50/70/84	1,6/ — /2,5	1/1,6/2,5
800	500	820	530	600	8/10/14	81/101/141	1,6/ — /2,5	1/1,6/2,5
800	600	820	630	600	8/10/14	86/107/149	1,6/ — /2,5	1/1,6/2,5
1000	600	1020	630	600	8/10/15	101/126/189	1/1,6/2,5	0,63/1,0/1,6
1000	800	1020	820	600	8/10/15	109/136/203	1/1,6/2,5	0,63/1,0/1,6
1200	800	1220	820	700	9/12/15	163/217/270	1/1,6/-	0,63/1,0/1,6
1200	1000	1220	1020	700	9/12/15	174/231/288	1/1,6/-	0,63/1,0/1,6
1400	1000	1420	1020	800	10/14	245/343	1/1,6	0,63/1,0
1400	1200	1420	1220	800	10/14	260/363	1/1,6	0,63/1,0

Переходы, изготовленные по ОСТ 36-22-77 должны иметь не более 2-х сварных швов, расположенных вдоль образующих конуса.

Ниже приведены примеры условного обозначения переходов по ОСТ 36-22-77:

Переход сварной концентрический, с наружными диаметрами 820мм и 530мм, с толщиной стенки 14мм из стали марки 09г2с:

Переход К820х530х14 ст.09г2с ОСТ 36-22-77

Переход сварной эксцентрический, с наружными диаметрами 1020мм и 630мм, с толщиной стенки 15мм из стали марки 17г1с:

Переход Э1020х630х15 ст.17г1с ОСТ 36-22-77

Переходы по ОСТ 34 10.753-97:

В ОСТ 34 10.753-97 все характеристики у концентрических и эксцентрических переходов идентичны, но их вес различен. Ниже приведены 2 отдельные таблицы с основными характеристиками для переходов сварных концентрических и переходов сварных эксцентрических.

Характеристики переходов концентрических по ОСТ 34 10.753-97:

Исполнение	Условные проходы (Dу-dу), мм	Толщина стенки (S), мм	Строительная длина (L), мм	Давление (Ру), МПа	Масса 1 перехода, кг
1/2/3/4	500х250/300/350/400	10	615/490/375/260	2,5	62,5/53,3/42,8/31,4
5/6/7/8	600х300/350/400/500	12	710/590/475/225		102,6/90,1/76/39,8
9/10/11/12	700х350/400/500/600	10/12	815/700/450/235		113,2/101,7/71,7/47,3
13/14/15/16	800х400/500/600/700	12	930/680/465/240		176,9/140,7/102,7/56,5
17/18/19/20	1000х500/600/700/800	14	1140/920/695/475		314,1/269,7/215,6/155,2
21/22/23/24	1200х600/700/800/1000	16	1390/1165/945/490		522,4/460,6/391,5/221,8
25/26/27	600х300/400/500	10	720/485/245	1,6	87,4/65,2/36,2
28/29/30	700х400/500/600		690/450/215		100,7/71,7/37
31/32/33/34	800х400/500/600/700		930/690/455/250		147,6/118,7/84/48,6
35/36/37/38	1000х500/600/700/800		1155/920/715/485		228,1/193,4/158/113,3
39/40/41/42	1200х600/700/800/1000	12	1390/1180/950/485		392,4/350/295,9/165,7
43/44/45/46	1400х700/800/1000/1200	14	1640/1405/940/475		624/560,7/408,5/223,2
47/48/49/50	1600х800/1000/1200/1400		1875/1410/945/490		815,5/663,2/477,9/264,1

Характеристики переходов эксцентрических по ОСТ 34 10.

753-97:

Исполнение	Условные проходы (Dу-dу), мм	Толщина стенки (S), мм	Строительная длина (L), мм	Давление (Ру), МПа	Масса 1 перехода, кг
51/52/53/54	500х250/300/350/400	10	615/490/375/260	2,5	62,9/53,6/43,2/31,4
55/56/57/58	600х300/350/400/500	12	710/590/475/225		103,2/90,7/76,5/40,1
59/60/61/62	700х350/400/500/600	10/12	815/700/450/235		116,1/102,4/72,2/48,7
63/64/65/66	800х400/500/600/700	12	930/680/465/240		178,4/142,1/103,5/57,2
67/68/69/70	1000х500/600/700/800	14	1140/920/695/475		316,8/272,3/217,5/156,6
71/72/73/74	1200х600/700/800/1000	16	1390/1165/945/490		527,5/460,8/395,9/225,1
75/76/77	600х300/400/500	10	720/485/245	1,6	88,1/72,6/36,4
78/79/80	700х400/500/600		690/450/215		101,5/72,2/37,3
81/82/83/84	800х400/500/600/700		930/690/455/250		148,9/119,5/84,8/49,3
85/86/87/88	1000х500/600/700/800		1155/920/715/485		229,6/194,9/159,5/114,5
89/90/91/92	1200х600/700/800/1000	12	1390/1180/950/485		395,7/353/299/167,2
93/94/95/96	1400х700/800/1000/1200	14	1640/1405/940/475		629,2/614,1/412,5/224,7
97/98/99/100	1600х800/1000/1200/1400		1875/1410/945/490		822,4/668,9/481,5/265,5

Ниже приведен пример условного обозначения переходов по ОСТ 34 10. 753-97:

Переход сварной концентрический, с условными проходами 600мм и 400мм, на условное давление 2,5МПа из стали марки 09г2с:

Переход 600х400-2,5 ст.09г2с 7 ОСТ 34 10.753-97

Переход сварной эксцентрический, с условными проходами 1000мм и 700мм, на условное давление 1,6МПа из стали марки 09г2с:

Переход 1000х800-1,6 ст.09г2с 88 ОСТ 34 10.753-97

Таким образом, из примеров условного обозначения видно, что в случае с ОСТ 34 10.753-97 достаточно знать только исполнение перехода, а все остальные параметры данного перехода, в том числе и что это за переход в целом, можно определить, пользуясь вышеприведенными таблицами. Также и наоборот, зная другие несколько параметров перехода, такие как условный проход и давление, пользуясь вышеприведенными таблицами можно определить, что за переход Вам нужен, а также остальные параметры данного перехода.

Пользуясь данными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данных таблицах указан вес всех переходов сварных по ОСТ 36-22-77 и ОСТ 34 10.753-97.

Если Вам требуется посмотреть остальные характеристики переходов по ОСТ 36-22-77 и ОСТ 34 10.753-97, не указанные в наших таблицах, то Вы сможете посмотреть их, скачав данные ОСТы на нашем сайте.

Все швы сварных переходов тщательно проверяются на неразрушающий и разрушающий контроль. Методы контроля могут быть различны, например: радиационная дефектоскопия, ультразвуковая дефектоскопия, магнитная и электромагнитная дефектоскопия и т.д. Поэтому все сварные переходы, поставляемые компанией ООО “ТД ”Союз ДСК”, успешно выдерживают все необходимые воздействия при правильных условиях их эксплуатации.

Сварные переходы могут быть произведены из различных видов стали (углеродистой, низколегированной, высоколегированной, коррозионно-стойкой и д. р.). Они применяются в соединениях трубопроводов многих видов промышленности, позволяющих по условиям эксплуатации их использование.

Наша компания поставляет переходы сварные из различных марок стали, таких как: сталь 20 и 09Г2С (переходы сварные стальные), сталь 12х18н10т (переходы сварные нержавеющие) и др. Возможно изготовление переходов сварных других диаметров, из других марок стали,  по другим нормативным документам, а также по чертежам и эскизам заказчика. Для того, чтобы заказать переходы концентрические сварные или переходы эксцентрические сварные из углеродистых сталей или из нержавейки по чертежу или эскизу — достаточно на данном чертеже или эскизе отметить следующие параметры:

1. Входной диаметр перехода;
2. Выходной диаметр перехода;
3. Длина перехода;
4. Толщина стенки.

На все

сварные переходы, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Если у вас остались вопросы, связанные с переходами сварными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Переходы сварные

Может быть интересно

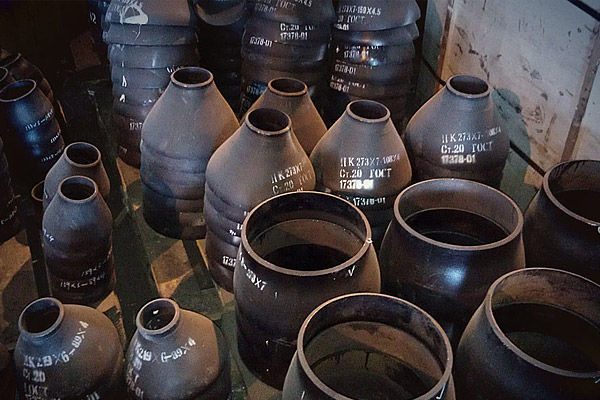

1) Переходы штампованные (бесшовные по ГОСТ 17378-01)
