Паронитовые прокладки — производство прокладок из паронита для фланцевых соединений

Наименование и обозначение марки

Применяемость

Рабочая среда

Максимально допустимые

Тип соединения

давление, МПа (кгс/м2

температура,
°С

Паронит общего назначения ПОН

Пресная перегретая вода, насыщенный и перегретый пар, воздух, сухие нейтральные и инертные газы

6,4 (64)

От -50
до +450

Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа
(40 кгс/см2),

Водные растворы солей, жидкий и газообразный аммиак, спирты

2,5 (25)

От -40
до +200

«шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов

Жидкий кислород и азот

0,25 (2,5)

-182

Тяжелые и легкие нефтепродукты

2,5 (25)

200

Паронит маслобензостойкий — ПМБ

Тяжелые и легкие нефтепродукты, масляные фракции, расплав воска

3,0 (30)

300

Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа
(40 кгс/см2), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов

Сжиженные и газообразные углеводороды С15

2,0 (20)

От -40
до +100

Рассолы

10,0 (100)

От -40
до +50

Коксовый газ

6,4 (64)

490

Газообразный кислород и азот

5,0 (50)

150

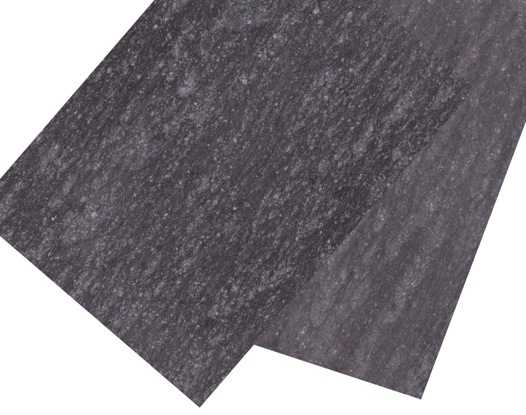

образец материала и изделия

Паронитовые прокладки от ООО «Техмаш РТИ» с высокими техническими параметрами работы выполняются из высококачественного сырья. Характеризуются высокой надежностью и широким диапазоном использования. Допускается использовать в соединениях, находящихся под тех. надзором и др.

ООО «Техмаш РТИ» предлагает изготовление фланцевых паронитовых прокладок из паронита для нужд предприятий всех форм собственности, а также индивидуальных заказчиков. Мы готовы производить паронитовые прокладки как в составе крупных серий, так и в единичных экземплярах.

Приглашаем к сотрудничеству автотранспортные предприятия и станции технического обслуживания. При проведении ремонта и технического обслуживания техники безасбестовая прокладка от ООО «Техмаш РТИ» позволяют повысить качество работ и обеспечить надежную герметизацию сопрягаемых узлов. Мы выпускаем широкий ассортимент изделий, в том числе осуществляем изготовление прокладок ГБЦ (головок блока цилиндров). При необходимости, по указанию клиента, выполняем изготовление прокладок с применением такого материала как безасбестовый паронит.

Изготовление паронитовых прокладок на высокоточном оборудовании дает возможность производить уплотняющие детали для нестандартных узлов. Мы обеспечим изготовление уплотнений ГБЦ для двигателей проходящих модернизацию с изменением размеров цилиндров или камеры сгорания.

Разместив заказ на изготовление прокладок у нас на предприятии, вы получаете не только высокое качество изделий, но и экономию материала. Производство безасбестовых паронитовых прокладок для соединений различного типа осуществляется на программно-аппаратном комплексе, который при размещении деталей на листе материала использует алгоритм оптимизации, обеспечивающий образование минимального количества отходов при резке.

Резка паронита

Паронитовые прокладки для фланцев изготавливаются на установках промышленной плоттерной резки, позволяющей изготавливать прокладки любой сложности и конфигурации. Размеры прокладок подбираются согласно как стандартам, так и чертежам заказчика.

Изображение установки для резки паронита и раскройки материала представлено на странице: https://tehmashrti.com/mill-head/mill/.

При выполнении заказов на паронитовые прокладки, особенно при изготовлении крупных партий, мы стараемся максимально широко использовать безасбестовый паронит, который является более безопасным для людей материалом. Таким образом, применяя паронитовые прокладки ООО «Техмаш РТИ», вы проявляете заботу о здоровье технического персонала своей компании.

Изготовление паронитовых прокладок, сроки и стоимость зависят от многих факторов и осуществляется в индивидуальном порядке:

  • по телефону: (495) 661 03 45
  • через электронную почту [email protected].

tehmashrti.com

Прокладки из паронита. Комплекты прокладок

Практически каждый владелец автомобиля, будь то легковая или грузовая машина, за время эксплуатации хотя бы раз сталкивался с какими-либо поломками и неисправностями. В случае необходимости экстренной замены отработавших расходников, на помощь водителю приходят специальные ремонтные комплекты, позволяющие в течение быстрого времени устранить поломку. Поскольку одними из наиболее частых неисправностей являются подтеки прокладок, то для их замены применяют специальные ремкомплекты прокладок. При этом различают прокладки из паронита

, прокладки из резины и прокладки из асбокартона.

Вас может заинтересовать

Загрузка

Если рассматривать прокладки из паронита, то изделия из этого материала наиболее часто используются при герметизации плоских фланцев. Характерной особенностью данного вида прокладок является устойчивость паронита к разным рабочим средам и агрессивным условиям. В частности, определенные его типы могут контактировать с пресной и морской водой, водяным паром, открытым воздухом, топливными элементами и кислотощелочными веществами. Прокладки из паронита стабильно функционируют при рабочем диапазоне температур от -50°С до +500°С, практически не теряя своих уникальных характеристик.

Во многом благодаря своей отменной термостойкости и высоким физико-химическим свойствами прокладки из паронита получили такое широкое распространение во многих промышленных производственных отраслях. Уплотнители из данного материала применяют в металлургии, нефтегазовой и горнодобывающей отраслях, пищевом производстве, а также в жилищно-коммунальном хозяйстве. Зачастую

паронитовые прокладки используют вместо оригинальных при ремонте автомобильных механизмов, например, двигателей внутреннего сгорания, а также при ремонте различного станочного оборудования и другой техники.

Уникальные технические характеристики паронита, в том числе степень устойчивости к агрессивным средам, плотность, рабочая температура и другие параметры, зависят от типа данного изделия. Наиболее часто прокладки из паронита изготавливают из четырех основных видов этого изделия, каждый из которых в последствии используется на предприятиях по непосредственному назначению уже исходя из его свойств. Таким образом, можно выделить основные встречающиеся виды паронита и прокладок из него:

  • Прокладки из паронита общего назначения (ПОН)
  • Прокладки из маслобензостойкого паронита (ПМБ)
  • Прокладки из кислотостойкого паронита (ПК)
  • Прокладки из армированного паронита (ПА)

В условиях, где температура эксплуатации не превышает 200°С, а рабочее давление составляет не более 40 бар, обычно используют неармированные прокладки. В случае, когда эти показатели превышены, рекомендуется применять изделия с армированием. Очень важно при использовании таких уплотнений знать о высокой адгезии паронита. Он накрепко липнет к любой поверхности, поэтому для устранения такого эффекта его необходимо обработать с помощью графита, либо же сразу приобретать графитонаполненный паронит.

Изготовление прокладок из паронита

Изготовление прокладок из паронита происходит на режущем плоттере, либо же на лазерном режущем станке, благодаря чему можно выполнить уплотнение абсолютно любой необходимой формы и размера как по существующему стандарту, так и по индивидуальному чертежу. Кроме того,

изготовление прокладок из паронита возможно в домашних условиях при помощи простого набора инструментов: карандаша, линейки, циркуля, штангенциркуля, ножей и ножниц. В этом случае добиться идеальной формы и корректных размеров вряд ли получится, но для кратковременной замены детали уплотнение вполне подойдет.

Сами же прокладки из паронита производят в соответствии с ГОСТ 15180-86 из листов паронита, которые, в свою очередь, изготавливают посредством вулканизации смеси асбестовых волокон, каучука, серы и множества различных дополнительных химических веществ. Такое комбинирование влияет на итоговые свойства изделия, придавая ему высокую стойкость ко множеству факторов и воздействий. Благодаря тому, что при достижении своего предела текучести паронит расплывается и полностью покрывает собой выемки, образуется невероятно герметичное соединение, которое, собственно, и требуется от прокладок.

Вы можете купить прокладки из паронита в магазинах компании «С-Агросервис» с очень большой выгодой. Мы реализуем высококачественные ремкомплекты по невероятно низким ценам во всех городах Российской Федерации. Вся представленная у нас в каталоге продукция сертифицирована и выполнена в полном соответствии с необходимыми нормами и стандартами. Обратите внимание, что доставка товара осуществляется через транспортные компании по России до ближайшего терминала в Вашем населенном пункте в течение всего лишь нескольких рабочих дней. Позвоните нам, мы ждем Вашего заказа.

s-agroservis.ru

Прокладки паронитовые — изготовление и применение

Из чего производится уплотнительная прокладка. Паронит считается универсальным материалом, применяется для герметизации неподвижного оборудования с помощью прокладок.

Такое изделии как прокладка из паронита отлично выполняет функцию переходника на стыке плоских труб, для силовых агрегатов, для насосов.
Прокладки паронитовые незаменимо применяют для трубопроводов с жидкой и газообразной агрессивной средой. При изготовлении используют паронит — прокладка выдерживает температуру с широким диапазоном от -50°С до +450°С. Прокладка из паронита исправно служит при давлении в разнообразных климатических условиях.

Такие элементы соединения находят применение во время объединения фланцев с деталями: их вставляют между, чтобы улучшить герметизацию. Прокладки паронитовые не допускают протечку и повышают безопасность соединения.

Виды паронитовых прокладок

Выбираются паронитовые прокладки в соответствии с требованиями для необходимой сферы применения:

ПОН-А — изготавливают для среды жидкой или парообразной, для конструкций транспортировки аммиачных соединений.

ПОН-Б — позволяет перемещать кислород в жидком виде, азотсодержащие вещества, этиловый спирт.

ПОН-В —  уплотнители из паронита, которые изготавливают для герметизации конструкция транспортировки нефтепродуктов, тосола, антифриза и воздухо-топливных составов.

ПМБ-1 — исправно работают под давлением не выше 15МПа. Прокладки применяют в системах транспортировки масла, нефтепродуктов.

Прокладки из паронита изготавливают из листов с толщиной от 0,4мм до 6мм.

Прокладки паронитовые применение:

Соединительные элементы для фланцев имеют плоскую кольцевую форму с отверстием внутри.

Наша компания изготавливает прокладки по ГОСТ, DIN, ASME.

Прокладки фланцевых соединений выполняются по следующим требованиям:

Паронитовы прокладки ГОСТ – регламент России и СНГ.

Паронитовы прокладки DIN – европейская стандартизация.

Паронитовы прокладки ASME – стандартизация Америки.

Для компрессоров и трубопроводов применяют уплотнения, в производстве которых используют паронит. Прокладка имеет толщину от 0,4мм до 3мм.

Изготовление паронитовых прокладок

Во время производства паронита прибегают к асбесту, латексу и специальных добавок.

Прокладка из паронита вырезается по следующей технологии:Вырезание прокладок из паронита происходит следующим образом:

  1. 1. Выбирают лист паронитовый с нужной толщиной.
  2. 2. Прокладка из паронита получается послу вырезания определенной формы с помощью специального оборудования. Также возможно своими руками вырезать требуемую форму прокладки, паронит которой легко поддается манипуляции.

Использование точного оборудования при производстве паронитовых прокладок позволяет создавать уплотняющие детали для узлов нестандартной формы. При применении высокоуровневого программно-аппаратного приспособления обеспечивается вычисление наиболее оптимального алгоритма производства детали. В этом случае отходы являются минимальными. Паронитовая прокладка изготавливается при помощи оборудования промышленной плоттерной резки. Данная установка достаточно эффективная и позволяет производить указанную продукцию различных размеров и сложности. Поэтому достаточно эффективными являются такие изделия, как прокладки паронитовые, изготовление которых осуществляется в соответствии со стандартами или согласно чертежам.


karbon-group.ru

Применение прокладок из паронита

Паронит является универсальным материалом для создания прокладок, которые необходимы при герметизации неподвижного оборудования.

Изделия из паронита служат отличным переходником (прокладкой) на стыках плоских труб, в насосах, в силовых агрегатах.
Также паронитовые прокладки незаменимы в трубопроводе с газообразными и жидкими агрессивными средами в широких диапазонах температур от -50°С до +450°С, находящихся под давлением в различных климатических условиях.

Паронит производят из асбеста, латекса и специализированных добавок.


Вырезание прокладок из паронита происходит следующим образом:

  1. 1. выбирается лист паронита с определённой толщиной,
  2. 2. с помощью специально оборудования из него вырезаются нужные формы (можно вырезать прокладку из паронита своми руками).

Эти соединительные элементы применяются при объединении фланцев и деталей, они вставляются между ними для вспомогательной герметизации, предотвращения протечек и для безопасного упрочнения соединений.



Классификация паронитовых прокладок

Область применения уплотнительных элементов определяется в зависимости от вида паронита (согласно ГОСТ 481-80):

ПОН-А – предназначен для парообразной, жидкой среды, а также для конструкций, транспортирующих аммиачные соединения.

ПОН-Б – возможно перемещение азотсодержащих веществ, кислорода в жидком виде, этилового спирта.

ПОН-В – паронитовые уплотнители применяются для герметизации конструкций, качающих нефтепродукты, антифриз, тосол, воздухо-топливные составы.

ПМБ-1 – выдерживают давление до 15МПа. Изделия нашли применение в системах, транспортирующих масла, нефтепродукты.


Все эти прокладки изготавливаются из листов толщиной от 0,4мм до 6мм.


Основные области применения прокладок из паронита

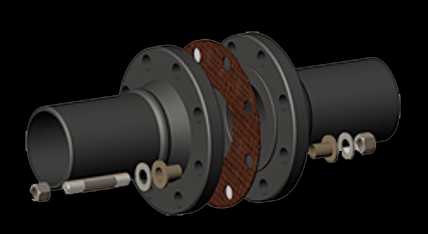

Прокладки фланцевых соединений

Соединительные элементы для фланцев имеют плоскую кольцевую форму с отверстием внутри (изготавливаются по ГОСТу 15180-86). Существует несколько разных видов ответных фланцев, в зависимости от размеров и назначения производятся данные изделия.

Прокладки фланцевых соединений выполняются по следующим требованиям:

ГОСТ – регламент России и СНГ.

DIN – европейская стандартизация.

ASME – стандартизация Америки.


В зависимости от завода изготовителя указывается маркировка требований к изделию.

Прокладки фланцевых соединений бывают обычные и масло-бензостойкие.

Они устанавливаются на компрессорах и трубопроводах. Их толщина от 0,4мм до 3мм.



Герметизация магистральных трубопроводов



Коммуникации в жилищно-коммунальном секторе


Соединения из паронита общего назначения используются в таких средах, как:

— несолёная вода;

— нагретый воздух;

— инертный газ;

— жидкий азот;

— разные виды нефтепродуктов с температурным диапазоном.

Такие паронитовые соединения успешно нашли своё применение в трубопроводах с небольшим и средним порогом давления.
Для этих целей берётся материал общего назначения.
Выбирать паронитовые вкладыши нужно с особой тщательностью в зависимости от условий будущей рабочей среды.
Также они используются в разных модификациях насосов, вентиляции и в отопительном комплексе.

На газопроводах среднего и высокого давления используются прокладки в соответствии с ГОСТом 481-58, толщиной от 2-3мм.

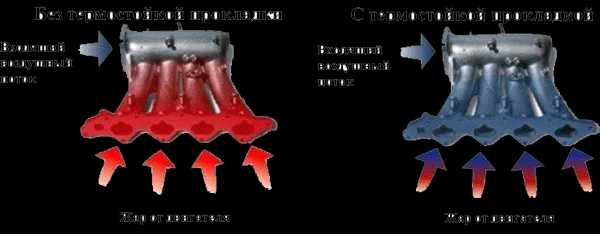

Прокладки для автомобилей и крупногабаритной техники

Существует вид паронитовых прокладок, которые разработаны для применения в двигателях внутреннего сгорания. Они используются на тракторах, легковых автомобилях, грузовиках и других видах техники, где установлен мотор и система вывода выхлопных газов.

Изделия бывают следующих типов:

прокладки водяного насоса,

соединения силовых установок в кранах и распределителях,

ГБЦ (прокладки в моторе) — производство паронитовых прокладок на высококлассном оборудовании предоставляет возможность изготовления соединительных элементов ГБЦ для двигателей.

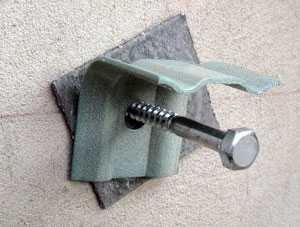

Прокладки металлоконструкций и вентилируемых фасадов

Прокладки металлоконструкций и навесных фасадов (терморегулируемые) – это новый продукт в строительстве и в производстве.

Они применяются при монтаже навесных фасадов для того, чтобы убрать «мостики холода» и изолировать крепежные элементы от окружающей среды.

В строительстве термоизолирующие прокладки крепятся к стене или фундаменту.

Способствуют надёжной фиксации крепления и упрочнению, а также предотвращают образование конденсата на прилегающей металлической конструкции.

Такие элементы в строительстве защищают от коррозии металлические фрагменты и соответственно продлевают эксплуатационный срок.



Производство прокладок из паронита


АО «Тамбов АТИ» производит прокладки любого назначения, из любого вида паронита, в том числе и под заказ.
Как производитель,  мы гарантируем постоянное наличие и максимально выгодную цену не только на изделия из паронита, но и на всю производимую нами продукцию.

Также вы можете купить у нас листовой паронит для прокладок.

Для заказа звоните по телефону в Москве +7 (495) 789-69-88.



tambov-ati.ru

изготовление паронитовых прокладок Видео

2 г. назад

Паронитовые прокладки своими руками Изготовление прокладок Самодельные пробойники для прокладок Ссылка…

4 г. назад

Способ позволяет сделать соединение многоразовым, разборка без повреждения прокладки.

4 г. назад

Прокладка изготовлена на лазерном станке.

2 г. назад

ТПП «БУМАН» Прокатно-вырубной станок, цилиндрический вырубной станок, валковый пресс, машина плоско высечн…

2 г. назад

Легкий и простой способ навсегда забыть о покупке сантехнических прокладок и всегда быть с их большим…

4 г. назад

Лет 20 назад понадобилось нарезать 3000 прокладок из паронита 20*30*2.5-3 мм. Станки и приспособления для изготовл…

2 г. назад

http://berginvest.ru/product/izgotovlenie-paronitovyih-prokladok Прокладки из паронита необходимы в самых различных областях – от облиц…

3 г. назад

Станок предназначен для вырубки круглых уплотнительных прокладок из различных листовых материалов. ippvv.umi.r…

11 мес. назад

Инструкция по изготовлению прокладок из паронита.

9 мес. назад

http://ringroup.com.ua/index.php/izgotovlenie-na-zakaz/prokladki-po-chertezham-zakazchika Раскройный комплекс позволяет изготовить на заказ большо…

1 г. назад

Наборы просечек http://slesarkino.ru/kuvaldy-molotki-zubila-probojniki/598-izgotovlenie-prokladok-prosechki-vysechki.

3 г. назад

Процес виготовлення прокладки гбц з усіма нюансами Група ВК https://vk.com/frm_custom_garage.

2 мес. назад

Изготовление прокладки из паронита по образцу. Подготовка макета в САПР Компас-3D, резка паронита 3мм на…

3 г. назад

Вырубка прокладок из паранита, картона, прешпана, и тд. Очень быстрый и эффективный способ. Связь со мной…

9 мес. назад

Часто работая с тем или иным механизмом возникает потребность в прокладке которую порой не возможно купить…

9 мес. назад

Технологический процесс изготовления вырубного штампа для прокладок под манометры. Если немного упростит…

4 г. назад

Резка резиновых прокладок на планшетном режущем плоттере Zund G3 — производство небольших партий или образцов.

3 г. назад

Изготовление паронитовых прокладок Москва Узнать подробности Вы можете по тел: 8 (343) 346 88 58 http://www.reztechnika.ru…

videohot.ru

Производство — Прокладки паронитовые

Предназначены герметизации места соединения

Внутренний диаметр

Наружный диаметр

Толщина

5

10

2, 3

6

10

2

7

14

2,3

7

18

2,3

8

12

2, 3

9

17

2

10

14

 2

12

16

2

12

18

2

13

24

2

16

20

2

17

21

2

18

24

2

20

30

2, 3

21

27

2

22

36

2

24

45

2

27

32

2

28

34

2

30

34

2

30

47

2

32

40

2

33

39

2

33

45

2

33

47

2

33

52

2

34

40

2

35

45

2

36

42

2

39

47

2

42

52

2


Изделие изготавливается из асбеста и каучука. Каучук – естественный или синтетический. Исходный материал прессуется, результатом становится прокладка паронитовая высокой прочности. Распространено применение дополнительного вулканизирующего химического агента. Добавление асбестового волокна в прессованную резину позволяет создавать надежные уплотняющие материалы, метод широко используется в производстве прокладок для трубопроводов.Прокладка паронитовая

Максимальная прочность изделия достигается армированием – паронитовая прокладка усиливается сетью, изготовленной из нержавеющей стали. Применение армированных стальной сетью прокладок актуально в трубопроводных системах, рассчитанных на высокое давление рабочей среды.

Сферы использования, эксплуатационные свойства

Фланцевые паронитовые прокладки производятся в соответствии с ГОСТ 15180-86, ТУ 36-1103-82. Основное назначение – герметизация места соединения в промышленном оборудовании, трубопроводных системах с жидкой или газообразной рабочей средой. Перечень допустимых рабочих сред: вода (горячая, холодная), водяной пар (перегретый), нефть, продукты нефтепереработки, кислород, аммиак, спирты (растворы), некоторые газы (нейтральные, инертные). Термическая стойкость паронита – до 500 °C (один из лучших герметизирующих материалов для трубопроводных магистралей).

Классификация паронитовых прокладок по функциональному назначению:

Вид паронита, согласно ГОСТ 481-80

Назначение, эксплуатационные параметры

Армированный

Армированы металлической сеткой. Системы с нагретой водой (пресной), водяным паром, сухими газами, воздухом, продуктами нефтепереработки. Допустимое давление – 4 МПа, температурный диапазон -40°С — +450°С

Кислостойкий

Используется в системах с кислотами, окислителями, щелочами, агрессивными газами, растворителями. Допустимое давление – 2,5 МПа, предельная температура — 250°С.

Маслобензостойкий ПМБ

Системы с углеводородами (сжиженными, газообразными), рассолами, нефтепродуктами, масляными фракциями. Допустимое давление – 4 МПа, диапазон температур от -40°С до +490°С.

Маслобензостойкий ПМБ-1

Используется в системах с нефтепродуктами, морской водой, хладонами, маслами. Предельное давление – 2,5 МПа, температурный диапазон -40°С до +250°С.

Общего назначения ПОН(А)

Системы с пресной водой, водяным паром, соляными растворами, аммиаком, нефтепродуктами. Допустимое давление – 4МПа, пределы температуры -50°С до +450°С.

Общего назначения ПОН(Б)

Трубопроводы с пресной водой, паром (насыщенным, перегретым), газами (нейтральными, инертными), аммиаком, солевыми растворами, спиртом, продуктами нефтепереработки. Значение давления – 4 МПа, температурный режим -50°С до +450°С.

Электролизерный

Трубопроводы с пресной водой, паром, сухими газами, воздухом, аммиаком, спиртами, кислородом, азотом, нефтепродуктами. Давление — 4 МПа, рабочие температуры -50°С до +450°С.

Предлагается купить изделия с размерами: 7*18, 10*16, 10*18, 12*18, 18*24, 21*32, 17*32, 28*42, 30*47, 36*47 миллиметров.

pkf-konros.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
