Изделия с помощью ручного фрезера: приемы, советы, приспособления для работы ручным фрезерным станком для начинающих и не только

что это такое, устройство и принцип работы, возможности

Готовимся к работе

Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).

В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.

Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки. Определившись с оборотами и типом фрезы, устанавливают оснастку

Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу

Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой

Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.

Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

«Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.

Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

Технические характеристики ручного фрезера по дереву

Изучение особенностей и технических характеристик изделия упростит выбор нужной модели.

Мощность и скорость вращения шпинделя

Если вы покупаете станок для небольших объёмов работ, не стоит гнаться за слишком высокой мощностью.

Кроме того, мощный двигатель сильно утяжелит прибор. В другой стороны, если небходим большой объем работ, более «сильная» модель прослужит значительно дольше и не подведет в ответственной ситуации.

Если нет возможности выбрать мощный агрегат можно увеличить скорость вращения инструмента.

Скорость вращения — один из главных параметров выбора инструмента. Для ручного инструмента он может варьироваться от 7–24 тыс. об/мин. Этот показатель влияет на типы работ, которые сможет выполнять инструмент. К примеру, чем выше скорость оборотов, тем проще будет сделать качественную гравировку или обработать стекло. Чем ниже скорость оборотов, тем меньше вероятность глубокого пропила.

Рабочий ход фрезы и дополнительные опции

Рабочий ход – это, грубо говоря, шаг фрезы, которую она может пройти за один раз. В самых дорогих моделях он редко превышает 6−7 см. Такую функцию на практике редко используют. Обычно углубления делают в несколько шагов.

Чтобы работа ручным фрезером по дереву была более удобной и точной, обычно используют дополнительные приспособления.

Одно из таких интересных приспособлений — параллельный упор, который помогает точно наметить рез фрезы относительно края заготовки.

Внешне такая конструкция состоит из двух штанг, которая укладывается на станину и специальные лапки позволяют двигать рамку.

Еще одним приспособлением, которым часто оснащают как вертикальный фрезер, так и ручной электроинструмент горизонтального типа, является копировальное кольцо.

Эта металлическая пластина c бортиком которая определяет траекторию перемещения головки фреза. Пластина скользит по базовой поверхности опираясь на кромку шаблона.

Конструктивные особенности основных узлов ручного фрезера по дереву

Ручной фрезер состоит из движка с мотором, который спрятан в специальном корпусе. От движка идут миниатюрный патрон, на который насаживается фреза. Ее приводит во вращение мотор. Прибор снабжен специальными ручками, а в качестве упора используется пластина. Вся конструкция напоминает перевернутую «носом» вниз дрель.

Конструктивные особенности ручного фрезера по дереву.

Что можно делать

Разобравшись, как работать фрезером, можно приступить к созданию пазов, канавок и четвертей. Подобные прорези используются в процессе изготовления соединений разъемного и неразъемного типа. С помощью данного инструмента можно создавать:

• сложные поверхности и контуры;
• кромки;
• зажимы и шипы.

Сложные поверхности и контуры чаще всего приходится делать работникам мебельных предприятий, мастерских по изготовлению художественных изделий из дерева. При соблюдении всех правил и рекомендаций относительно использования инструмента, работа ручным фрезером будет легкой и интересной.

Операции по созданию кромок выполняют в процессе изготовления карниза, наличников и штапиков

Открытый паз

Когда планируется проведение обработки заготовки, формирования пазов с самой кромки, нужно правильно зафиксировать инструмент. Основной режущий элемент должен нависать над краем дерева. Дальше мастеру необходимо следовать пошаговому алгоритму:

1. Опустив нож до необходимой глубины, потребуется произвести фиксацию положения корзины.
2. Теперь можно запустить двигатель и обрабатывать древесину.
3. После завершения процесса обработки кромки, следует поднять фрезу и ослабить фиксатор. Только после этого можно заглушать двигатель.

Глухой паз выполняется аналогичным образом. Однако мастер начинает работу не от крайней части детали.

Глубокий паз

Для проведения данного вида обработки древесины, следует по окончании каждого прохода обрабатываемой зоны настраивать новый показатель глубины погружения фрезы. В этот момент инструмент должен быть выключен.

Специалисты рекомендуют не выставлять уровень заглубления более 5 мм, что даст возможность мастеру аккуратно выполнить работу. При обработке последнего слоя стоит выставить глубину на 1,5 мм, что поспособствует созданию чистой поверхности.

Узкий паз

Для формирования в обрабатываемой детали узкого паза потребуется дополнительное приспособление. К подошве инструмента прикрепляется плоское основание. С обеих сторон вспомогательного приспособления необходимо установить направляющие стержни. Это позволит добиться прямолинейной траектории движения фрезерного аппарата.

Важно, чтобы оси были расположены на одной линии с центральной частью ножа. Во время работы рекомендуется вести фрезер таким образом, чтобы стержни равномерно прижимались к боковым частям заготовки

Торцевая поверхность

Нередко столярам необходимо обработать торцевые части заготовки. В этом процессе от мастера требуется получение чистого канта.

• Первым делом нужно выполнить пологий срез. Фрезерную машину следует вести по направлению вращения ножа. Это позволит добиться равномерного слоя на основной части древесины.
• Для чистки торцевой поверхности необходимо вести фрезер против направления вращения ножа. Вскоре внешний вид деревянного изделия приобретет желаемые очертания.

Работа с ручным фрезером — нелегкий процесс, однако придерживаясь рекомендаций специалистов, освоить ее сможет каждый.

Как правильно установить фрезу на конкретную модель аппарата, можно понять из инструкции

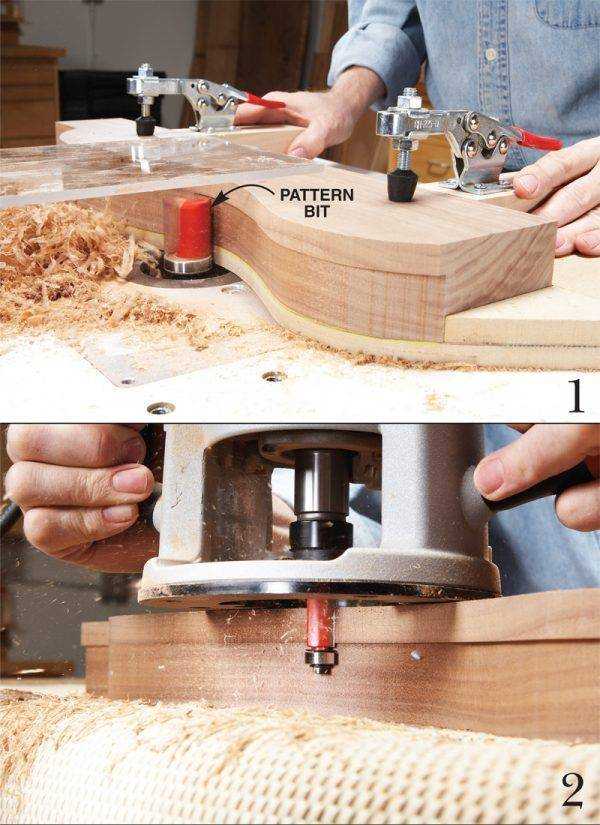

Криволинейные кромки

Что можно делать фрезером в домашних условиях? Помимо формирования в обрабатываемых деталях узких, глубоких и открытых пазов, мастер может сделать криволинейные кромки.

Для формирования в обрабатываемой детали криволинейной кромки, мастер должен подготовить шаблоны с упорным кольцом (круглая пластина с бортиками). Кольцо будет перемещаться вдоль шаблона и задавать правильную траекторию движения.

Конструкцию в ходе работы с обрабатываемым материалом нужно прижимать струбцинами к столу. Использование шаблонов дает возможность каждому мастеру создавать абсолютно идентичные изделия, из которых делают мебель либо другие элементы интерьера.

Декоративная отделка

Узоры на деревянных поверхностях украшают столярные изделия. Самый интересный метод обработки натурального дерева — узорная и художественная фрезеровка. Работать с инструментом достаточно просто благодаря тому, что древесина податлива в работе. В ходе декоративной отделки материала мастеру понадобятся:

• лобзик;
• тиски;
• стамеска.

На деревянное полотно необходимо перенести понравившееся изображение. Полотно с узором закрепляются на устойчивой поверхности. Фрезер необходимо плавно водить по контуру изображения, снимая древесину послойно. Это придает объем заготовке.

Чтобы создавать разнообразные орнамент нужно использовать в работе фрезы разных размеров

Разновидности ручных фрезерных станков

Изначально фрезер ручной применялся исключительно для работы с древесиной. Сегодня можно встретить просто огромное количество вариантов исполнения этого инструмента, к примеру, некоторые используются для обработки натурального или искусственного камня, другие – металлов и пластика. Универсальный фрезер применяется для выполнения различных столярных работ, которые связаны с получением мебели или декоративных изделий сложной формы. Он может использоваться для проведения следующих операций:

1. Образования пазов, шипов, фальцев и других углублений в материале с определенной формой. Погружной фрезер весьма распространен, так как подходит для выполнения самых различных технологических задач.
2. Выборка четверти проводится также довольно часто при изготовлении различных изделий из дерева.
3. Очень часто столярные работы предусматривают создание посадочных мест для замков или различной фурнитуры. Сделать подходящее отверстие или выемку качественно без подходящего фрезера по дереву практически невозможно.
4. Профилирование кромки по прямой или кривой траектории. Можно встретить в продаже кромочный фрезер, которые идеально подходит для рассматриваемой задачи.
5. Высверливание отверстий. Для получения отверстий в древесине фрезерные машины применяются крайне редко, так как для этого лучше всего подходит сверлильный станок. Однако, если отверстие имеет смещенную ось или необычную форму, то именно рассматриваемый фрезер по дереву подходит больше других.
6. Подгонка соединяемых деталей. При выполнении столярных работ довольно часто нужно выполнить соединение отдельных элементов. Для того чтобы они идеально прилегали друг к другу следует проводить точную обработку торцевых поверхностей.
7. Выравнивание контура при черновой обработке. Электрический фрезер может применяться для черновой обработки поверхности, получения заданной формы. Этот инструмент предназначен для снятия большого количества материала.
8. Создание декоративной резьбы. В некоторых случаях отделка поверхности предусматривает создание декоративной резьбы, которая предназначена лишь для украшения.

Рассматривая виды фрезеров, стоит учитывать, что они классифицируются прежде всего по предназначению или сфере применения. Некоторые характеризуются универсальностью, другие подходят лишь для выполнения сложных и необычных операций. Классификация выглядит следующим образом:

1. Погружной или вертикальный – разновидность инструмента, которая применяется для получения различных отверстий и пазов, а также снятия фаски и фрезерования замкнутого контура. Данный вариант исполнения получил широкое распространение, применяется как в домашней мастерской, так и в промышленных цехах.
2. Кромочный или триммер – вариант исполнения, который предназначен для выборки паза, снятия фаски, вырезания неглубоких выемок сложной формы. Данный фрезер по дереву характеризуется тем, что может применяться для работы с материалом покрытым шпоном или ламинатом. Специалисты отмечают, что этот вариант исполнения целесообразно приобретать только в случае каждодневного использования.
3. Ротационный – инструмент, используемый для получения отверстий в дереве, керамике или гипсокартоне. Отличительной особенностью назовем то, что этот вариант исполнения позволяет контролировать глубину создаваемых отверстий с высокой точностью.
4. Ламельный применяется исключительно для выборки пазов.
5. Присадочный инструмент встречается крайне редко, так как применяется для получения парных отверстий.

Электрофрезеры применяются для существенного ускорения процесса обработки. Однако, в некоторых случаях без ручного приспособления практически не обойтись. Современный электрический мотор может иметь различный показатель оборотов, для чего устанавливаются специальные регуляторы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют

Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам

Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы»

Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше

Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше

Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство

Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система

Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

Принцип работы оборудования

Принцип работы во многом зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву, который можно считать универсальным инструментом, подходящим для самых различных случаев применения. Ручной фрезерный станок по дереву обладает следующими особенностями:

1. Конструкция достаточно проста, оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
2. Рассматриваемый инструмент представлен конструкцией, у которой вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. За счет этого фрезерование ускоряется, так как раскручивание инструмента требуется немного времени.
3. Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву существенно увеличиваются.

Работа ручным фрезером по дереву упрощается за счет установки специального упора, который позволяет регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может проводиться в горизонтальном направлении.

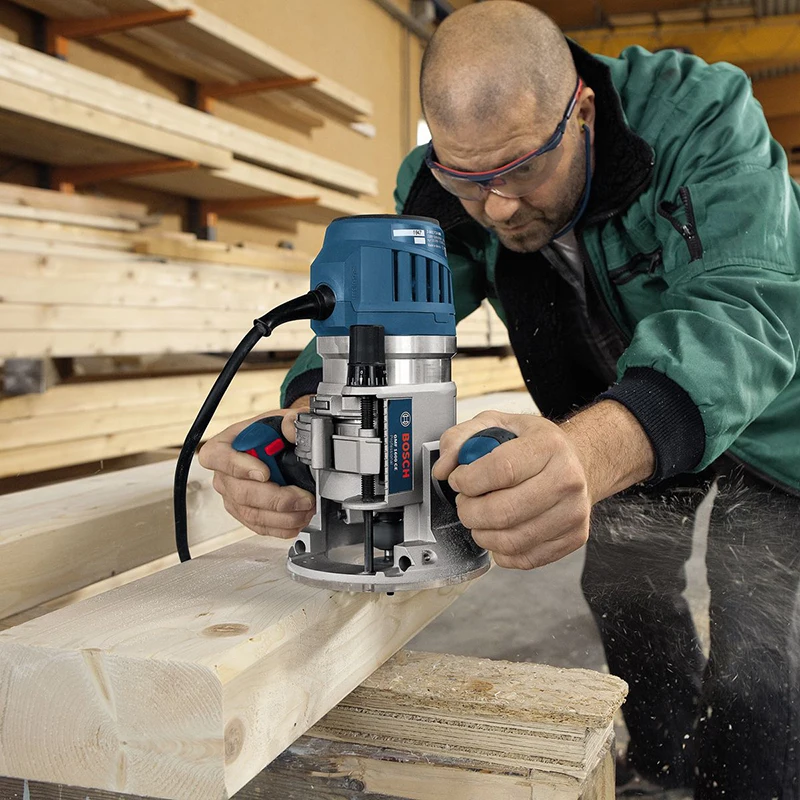

Работа ручным фрезером по дереву

Классическая конструкция состоит из следующих элементов:

1. Цанговый зажим, применяемый для зажима режущего инструмента.
2. Опорная платформа, предназначенная для базирования фрезера по дереву.
3. Ограничитель глубины врезания ступенчатого типа.
4. Ручка захвата, применяемая для управления инструментом.
5. Вертикальный упор.
6. Регулятор для указания числа оборотов.
7. Ручка, которая позволяет с высокой точностью настраивать глубину врезания.
8. Корпус с электрическим двигателем.
9. Ручка, предназначенная для параллельной регулировки расположения упора.
10. Параллельный упор.
11. Затяжной рычаг.
12. Кнопка, отвечающая за включение и выключение инструмента.
13. Направляющие штанги.

Устройство ручного фрезера

Производством рассматриваемого инструмента занимаются самые различные компании. Популярность бренда во многом определяет качество фрезера по дереву и его срок службы.

Основные виды работ

Каждая операция требует применения фрез различного вида и индивидуального подхода.

Как выбрать четверть в доске

Четверть – это равносторонняя выборка по длине в доске или брусе. Разностороннюю (прямоугольную) выборку называют фальц. Такие выборки используют для накладки заготовок друг на друга с тем, чтобы скрыть зазор. На оконных рамах под стекло выбирают мелкую четверть, на дверных коробках – крупную по толщине полотна.

Работа выполняется двумя видами фрез:

• прямая пазовая фреза с вертикальными и торцевой режущими кромками;
• четвертная фреза с подшипником.

Четвертная фреза и пример выборки на фото:

Плюс работы такой фрезы: подшипник не дает фрезе заглубиться и испортить заготовку.

Минус – возможность регулировки размеров выборки только по глубине. Сделать выборку шире не даст подшипник.

Прямая пазовая фреза без подшипника дает возможность за несколько проходов сделать четверть или фальц любой ширины и глубины (на сколько хватит глубины фрезы). Но при этом нужно использовать параллельный упор, или на заготовку нужно прикручивать (крепить струбцинами) направляющую рейку, так как фреза без подшипника может углубиться за пределы разметки.

Как фрезеровать пазы

Пазы бывают прямыми, галтельными (с закругленным дном) и фасонными (со скошенными углами). В зависимости от этого выбирается фреза. Пример простой прямой пазовой фрезы и результат её работы:

Такая фреза оставляет прямой паз по размеру самой фрезы. За несколько проходов можно сделать более широкий паз.

Как сделать соединение шип-паз

Такое соединение можно сделать двумя вариантами:

1. Трудоемким, с использованием простой пазовой фрезы. Сначала прорезается паз. Затем этой же фрезой на второй заготовке с двух сторон снимается массив так, чтобы остался шип, точно подходящий под паз. Способ требует точнейшей разметки и регулировки фрезы по глубине.
2. Второй способ с применением специальной пары фрез значительно проще и точнее. Пример такого набора фрез на фото:

На видео показан процесс фрезерования паза пазовой фрезой по направляющей с помощью ручного фрезера makita и фрезеровка шипа на торце другой доски для их последующего шипового соединения.

Как сделать шпунтованную доску

Шпунтованная доска делается также, как и вышеописанное соединение паз-шип. Разница в том, что последнее может быть коротким, а на шпунтованной доске выборка идет по всей длине с двух сторон. С одной стороны паз, с другой шип.

При этом надо реально оценивать возможности и производительность ручного фрезера. Многометровый профильный погонаж (половая доска) делают на мощных стационарных фрезерных станках.

Как сделать соединение ласточкин хвост

Для соединений «ласточкин хвост» применяются соответствующие фрезы. На фото – набор таких фрезерных насадок разного размера:

Сначала выбирается паз. Затем на второй заготовке этой же фрезой с двух сторон делается выборка, после которой остаётся шип. Это требует ювелирной точности. Для такого шипа фреза должна быть точно отрегулирована по глубине и идти по заготовке предельно точно.

Как вырезать круг

Круг вырезается двумя способами – вышеописанным с помощью циркуля и по разметке.

Размер круга с помощью циркуля определяется просто. Расстояние от внутреннего края фрезы до центрующей иглы равно радиусу, диаметр будущего круга будет в два раза больше.

Круги вырезают как фигурные, элемент резьбы по дереву, несквозные, так и сквозные. Для фигурной резьбы подбирают соответствующие фрезы – полукруглые, фигурные и т.д. Для сквозной прорези используют прямые или конусные фрезы с режущей кромкой по сторонам и на торце.

Фигурная резьба по дереву ручным фрезером

Фрезер хорошо подходит для нанесения поверхностных углубленных орнаментов. Им можно наносить, как круги и полукруги с помощью циркуля, так и вырезать орнаменты по предварительно нанесенной разметки. Не сквозные прорези не требуют большой мощности, поэтому для таких работ хорошо подходит легкий фрезер мощностью от 500 Вт до 700 Вт.

Пример такой резьбы на фото:

Также рекомендуем почитать интересную статью про художественное выпиливание лобзиком.
