Minitraktor. Как самому сделать минитрактор из мотоблока, мотокультиватора или других агрегатов и подручных средств своими руками в домашних условиях. Технологии, схемы и чертежи самостоятельной сборки минитракторов с наглядными иллюстрациями

Сегодня мы поговорим о том, как самому сделать минитрактор из мотоблока, мотокультиватора или других агрегатов и подручных средств своими руками в домашних условиях. Так же рассмотрим технологии, схемы и чертежи самостоятельной сборки минитракторов с наглядными иллюстрациями

Модернизация отечественных мотоблоков с их последующим усовершенствованием до небольшого мини-трактора предполагает изготовление и установку дополнительного модуля (адаптера) или, проще говоря, водительского посадочного места, узла управления с рулевым механизмом и сцепкой для навесного оборудования. В результате такой нехитрой модернизации из мотоблока получается бюджетный минитрактор, способный работать с различным навесным оборудованием (плуг, окучник, борона, грузовая телега, косилка, снегоуборщик и пр.), и который его владелец имеет возможность собирать переделывать своими руками.

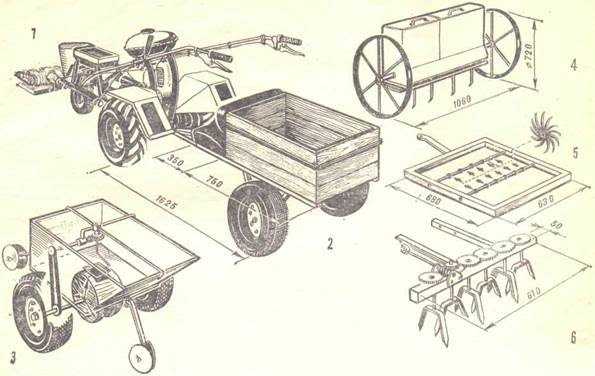

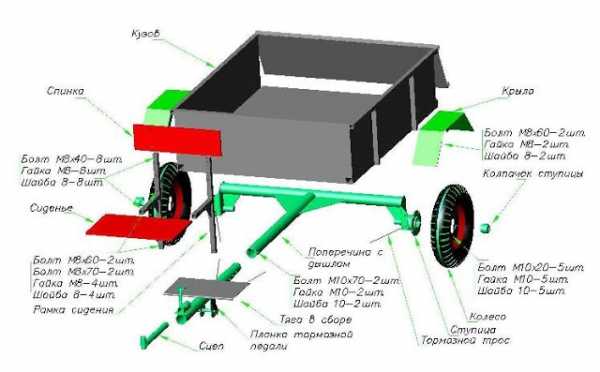

Посадочно-рулевой прицеп-адаптер пригоден для ведения небольшого фермерского хозяйства или для работ на дачном участке площадью, примерно, до 2 Га. Управление, получившимся сельскохозяйственным транспортным средством, осуществляется при помощи рулевой колонки и педали сцепления. Модульный прицеп быстро собирается и разбирается, удобно и легко транспортируется, занимая немного пространства во время хранения. При цене модуля около $700, вы получаете небольшой минитрактор, в любой момент который можно своими силами инвертировать в обычный мотоблок.

Мотоблочный посадочный прицеп дает ответ на простой, но емкий вопрос, который часто задают счастливые обладатели мотоблоков – как самому сделать минитрактор из мотоблока? Это устройство подходит для любого отечественного мотоблока российского производства. Способ сцепки рулевого модуля с мотоблоком осуществляется простым стандартным соединением при помощи трех сцепляющих болтов, как и в случае сцепки с любым навесным оборудованием. С таким посадочно-прицепной модульной приставкой, получившийся из мотоблока, минитрактор, может развивать скорость до 40 км/ч.




Адаптер имеет удобное управление, в состав которого входит рычаг переднего хода, руль, педали газа и заднего хода. Изготовлено прицепное устройство полностью из стандартных запчастей отечественного производства. Его можно купить в комплекте с мотоблоком, уже в собранном виде, или отдельно, как приставку, которую несложно присоединить к мотоблоку самостоятельно. Также производитель готов за определенную стоимость переделать посадочно-рулевой адаптер под ваш мотоблок, изготовив крепления под навесное оборудование любого вида.

Управляется такой минитрактор посредством поворота задних колес. Минимальный радиус поворота составляет 3.5 м, но за счет наличия заднего хода это значение снижается вдвое. Такой садовый трактор из мотоблока, по заверениям производителя, имеет устойчиво-положительные отзывы, он очень компактный и маневренный, а значит и эффективен на небольшом дачном участке. На заднюю часть рулевого адаптера устанавливается любое навесное оборудование, а рулевой механизм удобен в процессе движения минитрактора, существенно упрощая его эксплуатацию.




Собран минитрактор из мотоблока или мотокультиватора (далее МТ) в основном из серийных узлов и агрегатов отслужившей свое техники. Все их пришлось, естественно, перебрать, подновить износившиеся детали. Причем старалсв коренной переделке используемые серийные узлы и агрегаты не подвергать. Во-первых, потому что в случае выхода любого из них из строя замена уже особых трудностей не представит. Во-вторых, убедился: переделки, на которые охотно идут некоторые любители-конструкторы, грозвт подчас снижением прочности и надежности того, что переделывается.

Взять, к примеру, первичный вал коробки передач от автомобиля ГАЗ-51. Используя в КП-51 в конструкции самодельного минитрактора, трудно удержаться от соблазна укоротить именно его. Но ведь, обрезая вал, удаляют самое, пожалуй, ценное — шлицы. И теперь уже для закрепления на валу звездочки, шестерни и т. п. приходится сверлить в нем отверстие под болт или протачивать канавку под шпонку. Лишняя, на мой взгляд, работа! Кроме того, болт — не шлицы: при большой нагрузке его может попросту срезать. А будь самодельщин благоразумнее, не укорачивай, побереги вал — никаких проблем не возникнет. На шлицы ведь легко надевается диск сцепления с удаленными накладками, к которому можно прикрепить элементарно любую деталь: фланец, звездочку и т. п. Вдобавок на валу остается достаточно места, чтобы установить дополнительные приспособления по отбору мощности для других агрегатов: водяного насоса, сенокосилки, циркулярной липы...


Никаких переделок, доработок нет и у силового агрегата, в качестве которого использован практически безотказный двигатель от автомашины ГАЗ-69 мощностью 55 л. с, вместе со своей коробкой передач (имеющей три скорости вперед и одну назад) и сцеплением. Крутящий момент с КП-69, являющейся в данном случае первичной коробкой передач, передается на КП-51 непосредственно, без «мягких» соединений, благодаря фланцам, скреп-пенным наглухо болтами. Аналогичным образом осуществляется также связь КП-51 с фланцем кардана, установпенного на ведущей шестерне главной передачи. Перекосы здесь, естественно, недопустимы.



Точный центр продольной линии установки последовательно соединенных узлов силовой передачи от двигателя до колес заднего моста удается соблюсти, если саму предварительную сборку вести, как говорится, на весу, располагая все на подставках так, чтобы узлы находились в одной горизонтальной плоскости. Добившись отсутствия биений, болты на фланцах (муфтах) жестко фиксируют. Потом переносят конструкцию на раму мини-трактора, представляющую собой равнобедренную трапецию (высотой 2400 мм, с основаниями 680 мм и SS0 мм), выполненную из швеллера 120X50 мм на сварке, широкой попкой наружу.

Силовые и ходовые узпы крепят «по месту», производя окончательную доводку кинематики (чтобы нигде не возникало перекосов). Затем опробуют всю конструкцию. Пусть двигатель некоторое время поработает вхолостую, для чего приподнимают задние колеса над землей на козлах. Убедившись, что все в порядке, устанавливают на свои места остальные узлы и детали. Вообще-то я не сторонник слепого копирования чьей-либо, пусть даже самой удачной, разработки.




.

Убежден: рациональнее лишь ориентироваться на выбранную в качестве прототипа схему, используя в своей конструкции те детали и возможности, которые у данного самодельщина имеются. Поэтому, рассказывая о МТ-7, сознательно опускаю описание и конкретные размеры кронштейнов, распорок и прочих «мелочей», особенности крепления тех или иных деталей, узлов. Каждый в меру своих сил и способностей сам решит возникающие при изготовлении мини-трактора вопросы, в том числе — о замене, скажем, второй, дополнительной коробки передач от автомобиля ГАЗ-SI с коробкой отбора мощности и маслонасосом НШ (которых, допустим, у вас не оказалось под рукой) на аналогичные, взятые от другой техники. Компонуя их в единое целое, надо лишь не забывать: у КП-51 зубья шестерен прямые, мелкие; у других же зубьв да и шаг их нарезки иные. Значит, нужны и соответствующие им коробки отбора мощности.

Гидронасос соединен бензо- и масло-стойкими бронированными стандартными шпангами с маслораспредепителем (любого типа) и гидробачком, силовым цилиндром для подъема навесных агрегатов, бульдозерной лопатой, а также механизмом опрокидывания кузова прицепа.
Щиток приборов — комбинированный. Панель взята от автомобиля КрАЗ, приборы-указатели — от других машин с 12-вольтовым напряжением.
На правом переднем крыле МТ-7 вырезано прямоугольное отверстие — для того, чтобы видеть положение колеса при контроле его хода во время окучивания.

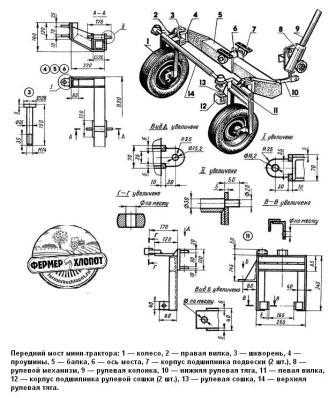

«Изюминкой» в конструкции МТ-7 является трансформирующийся передний мост. Использование данного технического решения позволяет легко и быстро менять ширину копей мини-трактора, который становится действительно надежным механическим помощником не только при вспашке поля, огорода, выполнении других (привычных для машин такого рода) операций; можно отлично обрабатывать муждурядьв, сажать и окучивать картофель, другие корнеплоды с учетом рекомендаций науки и практики.


В основе предложенной мною идеи — телескопически вдвигающиеся друг в друга конструкционные элементы. При этом размеры самой конструкции существенно изменяются. Например, при окучивании картофеля передние колеса МТ-7 отодвигаются друг от друга, и ширина колеи становится равной не 1080 мм, как обычно, а 1400 мм. Для грядок, нарезанных через каждые 700 мм, это оптимальный вариант.

А достигается столь выгодное новшество весьма просто. Вместо единой поперечной бапки берется два швеллера: 120X50 мм и 100X50 мм, скрепленные друг с другом тремя болтами Ml2. Длина швеллеров соответственно 680 мм и 730 мм. При расширении колеи бопты отвинчиваются. Верхний швеллер, легко скользя по нижнему, выдвигается на требуемое расстояние (в данном случае 320 мм). Затем оба швеллера вновь скрепляются болтами.

Естественно, при раздвижке переднего моста необходимо увеличивать и длину поперечной тяги. Последняя составлена из двух отрезков стальных уголков, вложенных друг в друга и скрепленных между собой тремя болтами М8. При изменении копей болты откручивают. Раздвинув поперечную тягу на требуемую длину, вновь скрепляют уголки болтами.

Особенности выполнения остальных узлов и элементов переднего моста ясны из иллюстраций. Отмечу лишь, что снизу, посередине поперечной балки-швеллера 120X50 мм, приварена втулка, представляющая собой отрезок стальной бесшовной трубы 30X5 мм (ГОСТ 8734-75) длиной 120 мм. Во втулку вставляется ось в виде болта М20, проходящего через отверстия в двух поперечных кронштейнах (изготовленных из уголка 50X50 мм), привинченных к раме мини-трактора симметрично относительно составной поперечной балки. Последняя балансирует на оси-болте, поворачиваясь при езде по неровной почве на угол, ограниченный с обеих сторон упорами из уголка 45X45 мм. Кронштейны для более жесткой фиксации дополнительно укреплены двумя расчалками, соединенными с рамой мини-трактора.

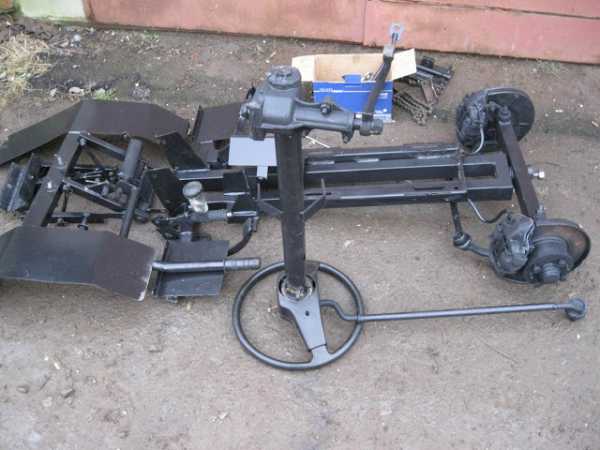

.Рулевая колонка — от автомобиля УАЗ-452. У моего механического помощника она располагается с правой стороны. Поэтому и крепление рулевого механизма с рулевым приводом на МТ-7 само по себе особой сложности не представляет. Что касается рычага, то его снимают со шлицов и потом, повернув, снова насаживают, но уже в вертикальном положении.

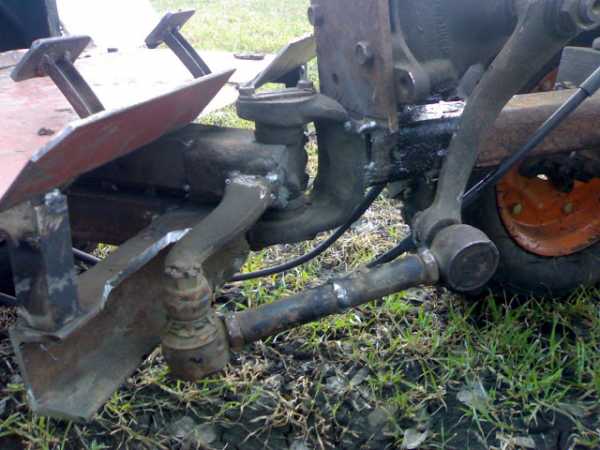

Поперечная рулевая тяга! При всей необычности ее раздвижной, конспективно изложенной выше конструкции изготовить это важное звено не так уж и трудно. Особенно для того, кто хорошо знаком с газоэпектросваркой. Ведь требуется всего-навсего приварить наконечники с шаровыми пальцами к элементарной системе из двух скользящих друг по другу уголков 30x30 мм, скрепляемых тремя болтами М8..

Итак, при окучивании, скажем, картофеля переднее левое колесо выдвигается вместе со швеллером 100Х 50 мм и уголком 30X30 мм вбок на 320 мм. Колея по переднему мосту становится равной 1400 мм. Увеличивается на соответствующую величину и колея по заднему мосту. Но не за счет трансформации последнего, а путем установки на месте левого заднего колеса другого: специального, имеющего особую конструкцию.

Нетрудно заметить, что от обычного это съемное, используемое лишь при работе с расширенной колеей, колесо отличается приварной ступицей. Располагаясь между «основной» и «кольцевой» частями разрезанного автогеном диска, последняя как бы увеличивает длину задней балки. И вместо стандартной для МТ-7 колеи по заднему мосту — 1000 мм — получается (с учетом «автомобильного» способа крепления данного колеса) 1400 мм.

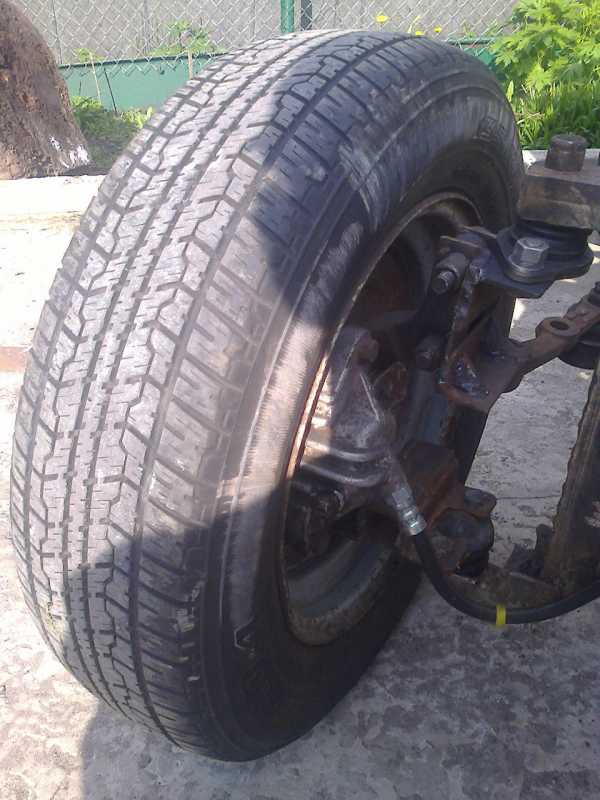

В отличие от передних колес, имеющих шины 6,5-16 (от автомобиля «Волга»), задние копеса у МТ-7 — с шинами от трактора МТЗ-52, типоразмер которых (6,5-20) позволяет легко монтировать их на дисках копес от автомобиля ГАЗ-51. Съемное колесо здесь также не является исключением.


Но продолжим дальше:

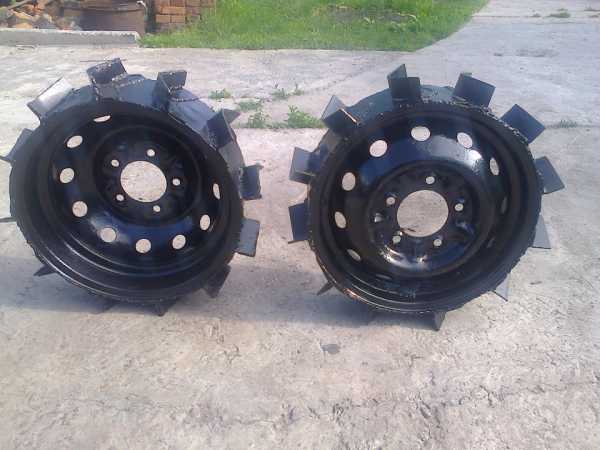

Рисунок протектора — «в елочку». Для увеличения сцепной массы мини-трактора можно рекомендовать привертывание съемных грузов или заполнение камеры через вентиль примерно на 2Д объема водой (с наступлением низких температур — 25%-ным водным раствором хлористого кальция, замерзающим при минус 32°С). При повышении влажности почвы, когда взаимная связь ее частиц нарушается, повышение силы тяги указанным выше приемом не обеспечивается. В этих случаях целесообразно снижать давление в шинах.

Задний мост от автомобиля ГАЗ-51 привлекателен для многих самодеятельных конструкторов мини-техники. Своей надежностью, доступностью, наконец. Но вот длина...

Между тем существует давний способ, позволяющий даже в «домашних» условиях укоротить мост. Им-то я и воспользовался при изготовлении своего МТ-7. Поскольку «М-Кя технологию укорочения заднего моста от автомобиля ГАЗ-51 ни разу не публиковал, а желающих ознак» Jt миться с ней, думается, предостаточно, рискну поделиться своим опытом.
Прежде всего надо, разумеется, очистить ЗМ, удалив застарелое масло и на липшую грязь. Затем задний мост разбирают на отдельные части. Отвинтив соответствующие гайки, вынуть полуоси (см. рис.), а располовинив картер, изъять дифференциал.

На чулках ЗМ острым зубилом срезают шляпки заклепок и с помощью пробойника «утапливают» их внутрь, чтобы потом кувалдой осторожно выбить чулки из корпуса. В случае необходимости порой приходится посадочные места прогреть паяльной лампой. А чтобы впоследствии не мучиться при сборке, добиваясь точного совмещения взаимосопрягаемых деталей друг с другом,— позаботиться о своевременном нанесении на чулках и корпусе дифференциала специальных рисок (зубилом, до разъединения составных частей).


Чулки протачиваются по диаметру посадочной поверхности до подушки рессор, после чего левый резцом укорачивают на 180 мм, а правый — на 235 мм со стороны дифференциала. Обрезанные чулки вставляются назад, в свои посадочные гнезда. А чтобы их основательно закрепить, через старые отверстия в дифференциале, где прежде находились выбитые внутрь заклепки, просверливаются в чупках новые. Прежние (или изготовленные специально с диаметром на 0,1 мм большим) заклепки вбиваются в эти отверстия и завариваются заподлицо электросваркой. После сборки всего моста он устанавливается на мини-трактор. К раме этот ЗМ крепится на болтах Ml2, проходящих через отверстия, предусмотрительно проделанные в нужных местах. Размер А выбирается таким, чтобы минимальная ширина колеи по заднему мосту составляла 1000 мм.
Что касается полуосей, то они засверливаются со стороны фланцев строго по центру на глубину, равную толщине самого этого фланца. Диаметр сверла — чуть меньше диаметра полуоси. Далее полуось протачивают по диаметру сверла на соответствующую длину (см. рис., размер Б). Для правой полуоси это будет 235 мм. а для левой — 180 мм. Каждая вставляется в свой фланец и с обеих сторон основательно заваривается (применять электросварку, не автоген!]. Чтобы металл лри этом не «отпускался», периодически охлаждают полуось с фланцем водой. Затем полуоси укорачивают, убирая резцом на токарном станке все лишнее.




Еще к системе электропитания купил новый аккумулятор. Воздушный фильтр решил оставить тракторный. Он, конечно, большегабаритный и требует обслуживания, но зато очень эффективный. Теперь о вновь изготовленной раме. Она хотя и пространственная, но довольно простая. Ее основу составляют два лонжерона, выполненных из стального равнополочного уголка № 4 (40x40x4 мм).

Но уголки при этом состыкованы по длине кромками полок и сварены в квадратную трубу. Лонжероны сделаны составными, поскольку на их протяжении пришлось и изменять расстояние между ними, и поднимать заднюю часть над передней. Передняя часть рамы поуже, чем задняя, — для возможности поворота направляющих колес. Кроме того, она двухъярусная. Это вызвано необходимостью подгонки рамы одновременно к разнородным агрегатам — москвичовскому двигателю и китайским узлам трансмиссии, а также к подвеске балки переднего моста.

При этом балка к раме подвешена посредством переходной плиты, использованной от того же китайского мини-трактора, но доработанной. Часть плиты просто отрезана за ненадобностью, а в ушках оставшейся части просверлены новые крепежные отверстия. Чтобы балка не болталась на центральном шкворне и не стучала о раму, к лонжеронам в этих местах прикрепил толстые резиновые амортизирующие прокладки.



Задняя часть рамы тоже пространственная, но здесь лонжероны просто загнуты вверх под крутым углом, а затем опять направлены в горизонтальной плоскости. Такой изгиб потребовался для того, чтобы пристыковать, и прикрепить раму к балке заднего моста сверху — там уже были резьбовые отверстия М12. С их помощью здесь раньше (в штатном варианте) к балке крепились крылья через довольно высокие втулки-проставки.

Теперь же место проставок заняли трубы лонжеронов да еще прокладки из твердой резины. Поперечных элементов у рамы немного — две траверсы да подмоторная поперечина. Все они находятся в передней ее части. В задней же части связующим звеном у рамы является балка заднего моста. Бампер можно считать тоже частью рамы, но он изготовлен как отдельный элемент и крепится к ней четырьмя болтами М12. Бампер я сделал новый — помассивнее и габаритнее, чем штатный, предполагая в будущем навесить на него ковш мехлопаты.

Надо отметить, что отверстия в раме для крепежа узлов и агрегатов сверлились в основном по месту, после тщательной выверки положения последних. Задний мост использован полностью «китайский», а вот колеса здесь пришлось приспособить от трактора «Беларусь», хотя шины на них тоже штатные. Навеска для подсоединения почвообрабатывающих орудий вместе с однолемешным плугом была в комплекте (а точнее в «недокомплекте») смини-трактором.

Но поскольку двигатель установил более мощный, для увеличения производительности при пахоте сделал еще один лемех по образцу и подобию первого и дополнительный узел для его крепления на плуге. А чтобы машина не буксовала из-за недостатка массы при таких усилиях, на колеса закреплял тяжелые чугунные диски. Поскольку с самого начала мини-трактор предполагал использовать в качестве тягача грузового прицепа от легкового автомобиля, то для сцепки с ним изготовил шаровой форкоп.
Но в этом узле самодельный лишь стыковочный элемент, а шар — промышленного изготовления. У прицепа (он самодельный) сцепное устройство тоже промышленного изготовления. Технические требования запрещают использовать кустарные изделия в устройствах подобного типа.




Правда, форкоп препятствует свободному доступу к валу отбора мощности (ВОМ), но пока этот механизм у меня остался незадействованным и прикрыт пластмассовым колпачком. Надо отметить, что большинство органов управления: рулевой механизм, тормозная система, сцепление были у мини-трактора в порядке и я использовал их практически без переделок. Только в связи с увеличившимся расстоянием до переднего моста пришлось удлинить продольную рулевую тягу.

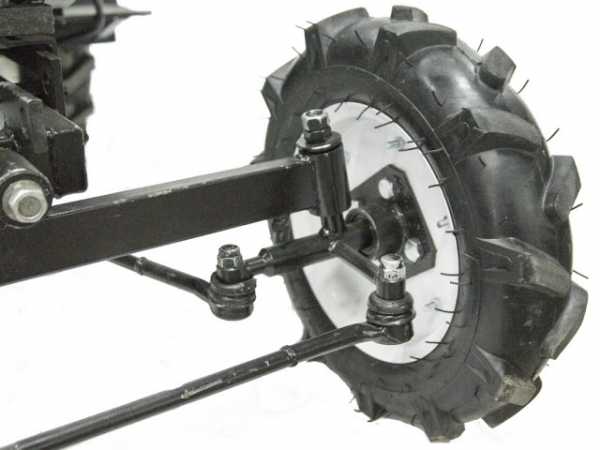

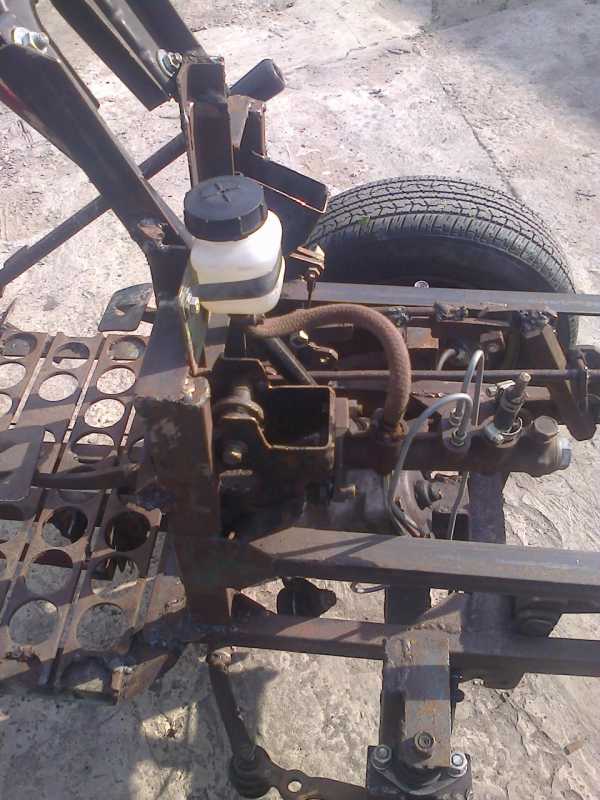

Здесь стоит отметить, что рулевое управление трактора довольно простое и не имеет трапеции. Поворотные рычаги на цапфах колес соединены между собой одной поперечной тягой. В системе гидравлики отсутствовали насос и фильтр тонкой очистки масла.

Данные агрегаты подошли без подгонки и переделок от отечественных тракторов. Этот факт косвенно подтвердил услышанную на рынке версию о том, что трактор был спроектирован в нашей стране. Приборов световой сигнализации в приобретенных узлах не было, а потому их пришлось приобретать и монтировать заново. Передние фары — от сельскохозяйственной техники, огни поворотов — от автомобиля «Нива», задние блоки сигнальных фонарей — от «Волги» ГАЗ-24.

Двигатель для этого мини-трактора использован от мотороллера «Вятка-150 М». Подойдет и от не менее популярного среди самодельщиков «Туриста». Мощность его составляет 7 п. с. Как показала практика, этого вполне достаточно для универсальной мини-машины, основное предназначение которой — механизация различного рода работ на пришкольном участке, а также очистка территории от снега и транспортировке грузов на (тоже самодельном) прицепе.
Надежное охлаждение двигателю обеспечивает принудительный обдув. Запуск осуществляется съемным кикстартером по типу автомобильного. На выходном валу двигателя установлена втулочная муфта (соединение Эв. 32X1, 5X20). Другим концом муфта передает крутящий момент (соединение шлицевое 8X32x38) на не столь уж дефицитную коробку передач от автомобиля ГАЗ-69.




Выходной вал КП соединен жестким карданным шарниром с главной передачей заднего моста. В качестве последнего использован соответствующий блок от списанного электрокара. Блок этот передает крутящий момент (благодаря четырехзаходному червяку) с i=12:1 на ведущие колеса. В итоге вся конструкция имеет 12 передач: 3 из них — назад, а все остальные — вперед, что позволяет выбрать оптимальный режим работы двигателя в запроектированном диапазоне скоростей «Гномика»: от 0.5 до 15 км ч. Для обеспечения трактору крутых поворотов, а также удержания его на стоянках, подъемах и уклонах служит ленточный тормоз.

Причем конструкция данного тормоза имеет много общего с аналогичными устройствами, нашедшими широкое применение в сельхозтехнике промышленного изготовления. А особенность в том, что использованная от списанного комбайна «Нива» стальная лента с приклепанными к ней фрикционными накладками охватывает самодельный (Ст45) тормозной барабан.

Диаметр его рабочей поверхности 200 мм, ширина — 60 мм. При нажатии на педаль тормоза рычаг стягивает ленту вокруг барабана, осуществляя торможение трактора. Для установки изначального зазора между тормозным барабаном и лентой предусмотрено регулировочное приспособление. Рама мини-трактора— сварная, прямоугольной формы.




Изготовляется из отрезков стального швеллера №8. Поперечины служат одновременно и кронштейнами для установки двигателя, коробки передач, других не менее ответственных узлов конструкции трактора. На стремянках крепится к ней (на иллюстрациях не показано) и задний мост от уже упоминавшегося электрокара. А впереди, на приваренных щечках-косынках из стального листа (Ст45 толщиной 15—20 мм), в которых выполнены отверстия диаметром 30 мм (на рисунке отсутствуют),— ось качания переднего моста.

Последний — самодельный. Конструкция его тоже сварная. Выполнена из отрезков толстостенных стальных водогазопроводных труб соответствующего диаметра и по внешнему виду напоминает передний мост трактора «Беларусь». Вертикальные втулки снабжены бронзовыми гильзами — подшипниками скольжения. Рулевой механизм используется от списанного польского автомобиля «Жук», обеспечивая достаточную маневренность, легкость в управлении, столь необходимые для школьного мини-трактора.

Машина имеет возможность без каких-либо сложностей развернуться даже на «пятачке» радиусом чуть больше двух метров. Передние колеса мини трактора со ступицами взяты от отслуживших свое тракторных граблей. Размер шин 5,00X9". Можно использовать и другие колеса. Скажем, от мотоколяски СЗА, имеющие шины 5.00Х 10". Задние же — от ведомых колес трактора Т-16 с последующим нарезанием протектора. Вполне приемлемы в качестве ведущих и ведомые колеса от другой техники при типоразмерах шин от 6,5X16" до 9,00X16".


Например, от комбайна СК-4, тракторов Т 28, Т-40. Топливный бак самодельный. Можно воспользоваться также и готовым — от выпускаемой промышленностью печи «Дымок», соответствующим образом приспособив его. Емкость — 6,7 л, что позволяет мини-трактору без дополнительной заправки непрерывно трудиться (в зависимости от вида выполняемой работы] в течение 3—4 часов.
.
Облицовка — из листовой стали толщиной 1,5 мм. Покрыта защитной автоэмалью ярких, радующих глаз и удовлетворяющих требованием технической эстетики расцветок. Хорошо смотрится, например, сочетание желтого с оранжевым или красным. Особенно если применена для защитной окраски польская эмаль. Сиденье использовано от списанной «Нивы».
Предусмотрена регулировка его по всем эргономическим параметрам, чтобы обеспечить удобство в работе водителю. Спереди на раме трактора располагается противовес из распиленных пополам двух балластных блоков от ДТ-20. Размеры каждой такой половины: 140х50x220 мм. Крепление — на болтах M12, с внутренней стороны рамы.
Конструкция школьного мини-трактора такова, что практически исключает случайное прикосновение к вращающимся и другим представляющим во время работы повышенную опасность деталям. Там, где это необходимо, предусмотрены дополнительные кожухи и щитки ограждения. Из иных особенностей конструкции обращает на себя внимание техническое решение, позволяющее осуществлять ручное и ножное управление дросселями с помощью одного тросика.



Присоединенная к рычажку внешняя оболочка служит для ручного управления (рукоятка газа), а пропущенный через отверстие в муфте стальной канатик выполняет функцию гибкой тяги от педали. Не является шаблонным, по мнению специалистов, и выполнение рычага переключателя скорости. Корпусом служит здесь ручка газа от спортивного мотоцикла «Ява».
А в качестве шкива, на который наматывается стальной канатик тросика, используется сточенный до соответствующих размеров (внешний диаметр 45 мм, глубина канавки 6 мм| ролик переключения передач от «Вятки» любых модификаций. Шпиц у ролика убран. Вместо него — отверстие под ось диаметром 14 мм. В щечке сделаны прорези, заканчивающиеся отверстиями диаметром 6 мм под зажимаемые внутрь (как у бобины-катушки с магнитофонной лентой) концы канатика.
Что касается прицепа, плуга, других навесных орудий, то они для читателей «М-К», можно сказать, традиционны. Рама прицепа, в частности, выполнена из отрезков стальной толстостенной водогазопроводной трубы. Подвеска — на укороченных до 650 мм рессорах от автомобиля ГАЗ-69. Колеса в цепях большей унификации конструкции взяты опять-таки от списанных тракторных граблей. Плуг мало чем отличается от того, чертеж и описание которого приводится, например, в №7 журнала за 1981 год.

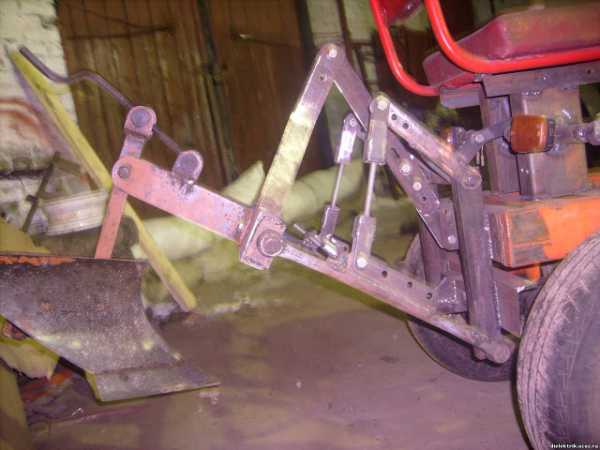

Основой конструкции может быть предплужник от старого навесного плуга с приваренным к отвалу отражателем, снабженный опорной плитой из высококачественной конструкционной стали. Долото же и окучник рекомендуем использовать заводского изготовления. Скажем, от списанного культиватора. Снегоотвал, которым может оснащаться мини-трактор,— это, по сути своей, устанавливаемая на специальных жестких тягах лопата мини-бульдозера. Изготавливается из 8-мм чуть изогнутого в вертикальной плоскости стального листа (СтЗ) размерами 550X1100 мм, усиленного снизу пластиной-ножом шириной 75 мм (от зиловской, пришедшей в негодность рессоры]. Не исключена возможность использования бороны, других прицепных орудий. А для разуплотнения верхнего слоя почвы — и плоскореза. На раме имеются для этого (и иных целей] буксирный узел.
Взят он от списанного грузового автомобиля (марка в данном случае роли не играет]. Укреплен сзади, на поперечине. Мини-трактор «Гномик» интенсивно эксплуатируется в школе уже не первый год. Поломок, иных неисправностей за все это время в нем не возникало. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МИНИ-ТРАКТОРА «ГНОМИК»
Габариты, мм.......1000X1965X1300
База, мм..............1300
Ширина колеи, мм...........850
Минимальный радиус поворота, мм.....2500
Дорожный просвет, мм..........280
Двигатель — бензиновый, двухтактный, с принудительным воздушным охлаждением , «Вятка-150 М»
Мощность двигателя, л. с..... .... 7,0
Число передач.........12 (3 — назад)
Максимальная транспортная скорость, км/ч . 15
Минимальная рабочая скорость, км/ч.....0,5
Конструктивная масса, кг.........550
Грузоподъемность прицепа, кг.......1000

Чтобы мини-трактор не стоял без дела, надо позаботиться о комплекте разнообразных навесных и прицепных сельхозорудий. И прежде всего для качественной вспашки, механизированной посадки (скажем, того же картофеля, других ценных культур), междурядной обработки и уборки выращенного урожая.
Рекомендую для вспашки обзавестись одно- и полутораконными плугами, которые можно сделать своими силами. Устанавливаются эти почвообрабатывающие орудия в гнездах специальной рамы: сварной, из швеллера 80Х Х40 мм (см. иллюстрации), специальный регулировочный механизм, обрезиненное колесо и исполнительный механизм гидропривода подвески. А так как у МТ-7 при вспашке правые колеса идут по борозде, то плуги заранее устанавливаются с таким отклонением от вертикали вправо, чтобы во время работы они приняли перпендикулярное положение (компенсацию дает сам наклон корпуса мини-трактора).

Соответственно и носок у каждого плуга необходимо развернуть на 1—2 градуса, но уже влево. Тогда сопротивление земли, «выбрав» все зазоры, развернет машину (опять же вправо), и оба орудия окажутся в продольной плоскости мини-трактора.

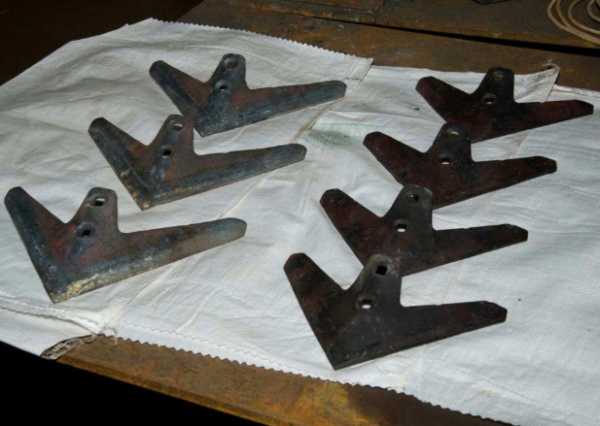

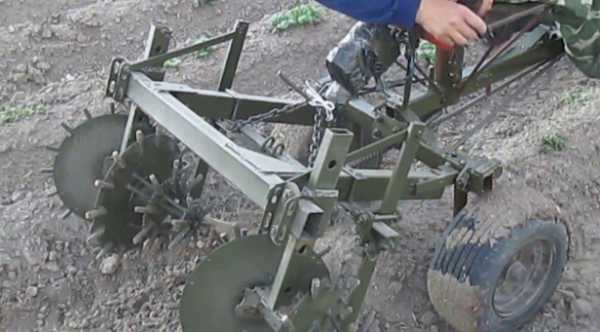

Нарезка гряд осуществляется тремя окучниками (см. соответствующую иллюстрацию). При посадке клубней окучники переставляются соответственно в другие гнезда, и при одном заходе мини-трактора высаженные в готовую борозду клубни засыпаются с двух сторон окучниками. Одновременно с этим третий окучник, установленный левее второго на 350 мм и чуть позади его, нарезает новую борозду для посадки клубней следующей грядки. То есть за один проход МТ-7 выполняет и заваливание предыдущей, и подготовку новой борозды.

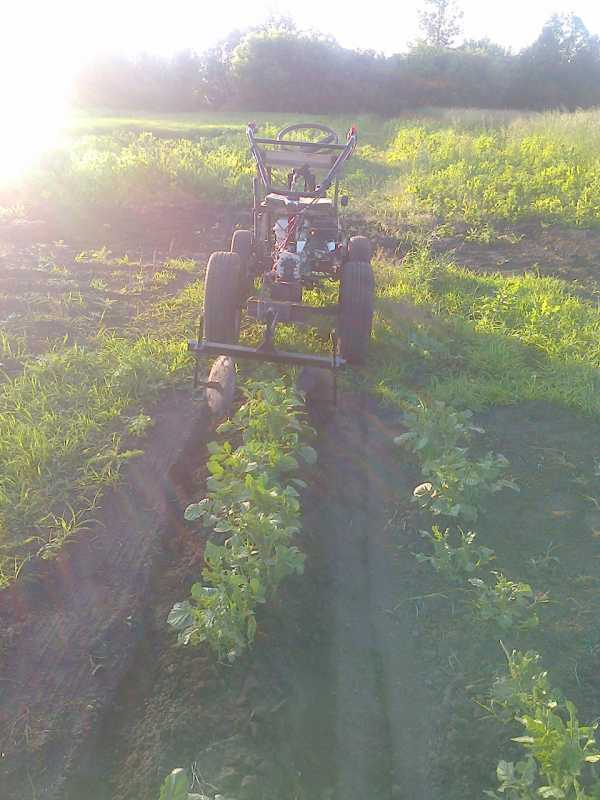

При окучивании же картофеля передний мост, как уже говорилось ранее, раздвигается с одной, левой стороны до колеи 1400 мм. Заднее левое колесо заменяется на другое — специальное, с приваренной удлиненной ступицей. И повреждений у обрабатываемого картофеля не возникает.

remontavto-moto-velo.blogspot.com

Трактор из мотоблока своими руками

Минитрактор — это именно то, чего не хватает многим хозяйственным людям, для обработки почвы на своем участке или выполнения других важных дел. Купить такой не для всех является возможным, но в данном случае на помощь могут придти самодельные варианты. Как сделать трактор из мотоблока своими руками? Его не так уж и сложно собрать имея на руках чертежи и понимая основные принципы работы маленького помощника.

Небольшой совет

Следует обязательно обратить внимание на то, для чего будет собираться самодельный трактор. Важно отталкиваться от возможности установки различного навесного оборудования, например плуга или сенокосилки, которые в будущем будут удовлетворять вашим нуждам.

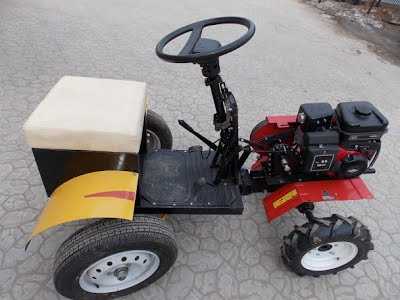

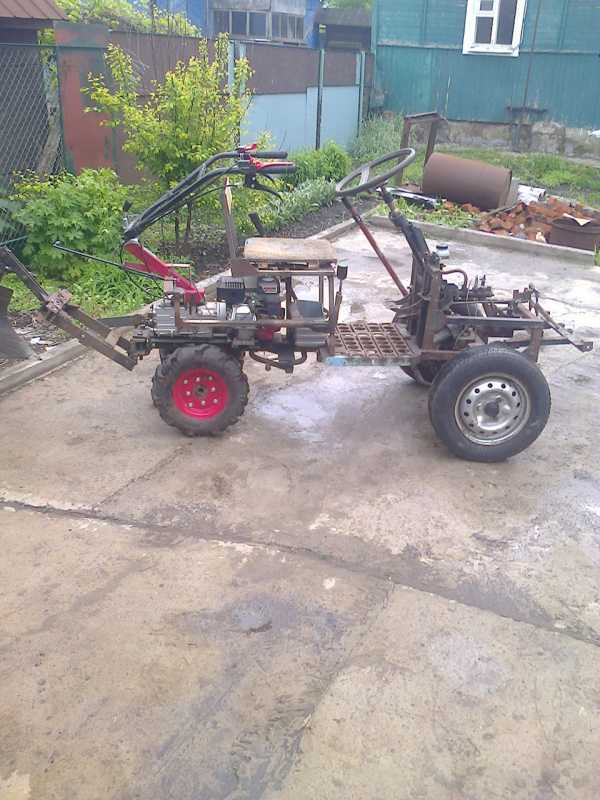

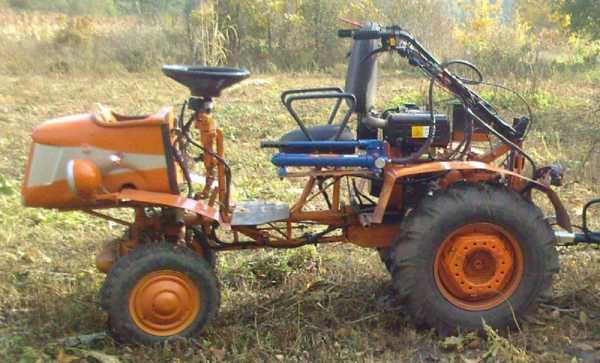

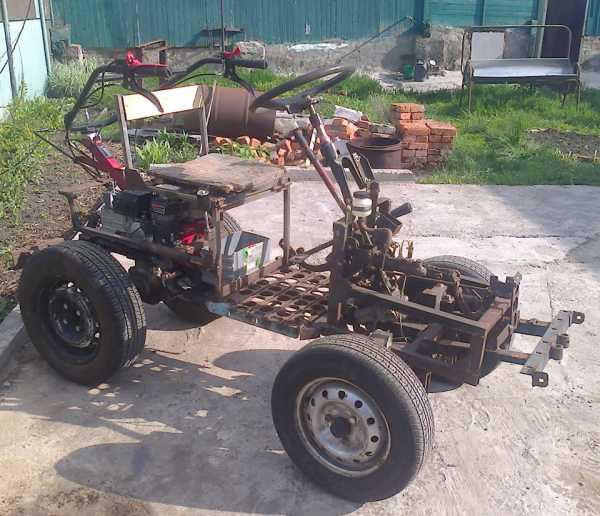

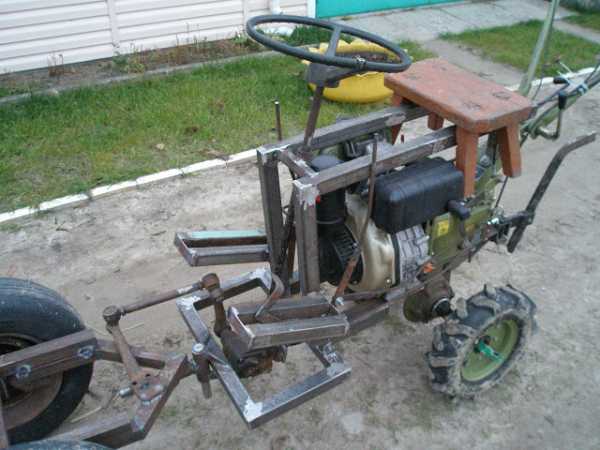

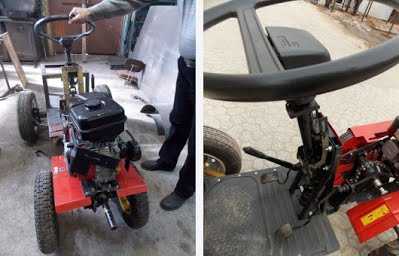

Типичная самодельная модель на базе мотоблока

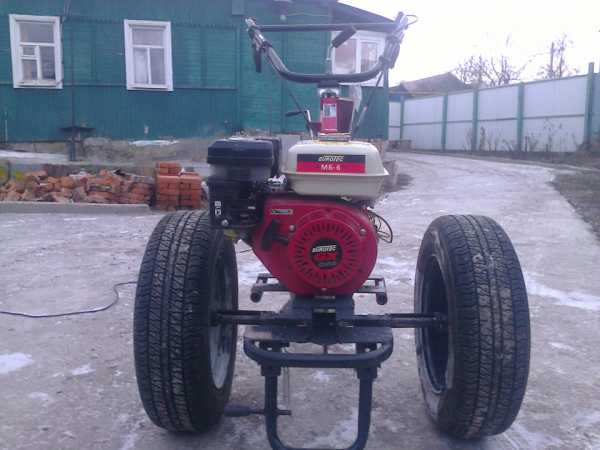

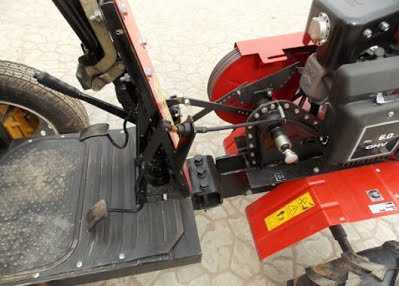

Чаще всего, начинают с установки мотоблока, то есть двигателя, который и будет сердцем будущего творения, на самодельную раму. Её можно создать собственными руками, а можно отдать чертежи опытному сварщику-другу. Сложно представить себе любое средство передвижения без наличия тормозной системы, минитрактор — не исключение. Барабанный тормоз, лучше всего взять с ВАЗовских авто, например с «копейки». Благо, данные машины до сих пор эксплуатируются, и найти запчасти для них не составит труда. Кроме того, рулевая рейка Жигулей, также прекрасно впишется в новенький трактор. Такой маленький «друг» станет незаменимым на вашем огороде.

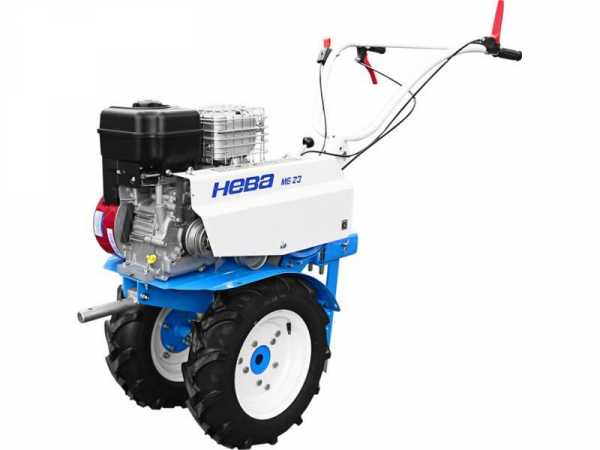

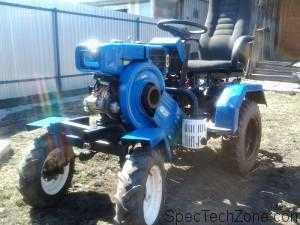

Популярные мотоблоки, трактор на базе «Нева»

Данный вариант прекрасно подойдет тем, кто хочет от своего минитрактора возможность перевозки грузов при помощи прицепов. К «Неве» в комплекте обычно идет заводская сцепка, которая делает это возможным. Чтобы улучшить комфортные условия, можно взять хорошее сиденье и автомобильный руль. Лучшими среди всех своих аналогов считаются мотоблоки мощностью от 5,5 до 8,5 л.с. При выборе такого варианта, минитрактор не потребует лишних доработок, доводок или увеличения мощности.

Кроме того, вдобавок ко всему, можно адаптировать мотоблок под самосвал. Это не потребует много времени и сил, однако обязательно наличие сварочного аппарата. Следует продублировать органы управления «Невой», чтобы при разборке можно было опять эксплуатировать его.

Для тех, кто будет иметь дело с различными сыпучими материалами, данный мотоблок также прекрасно подойдет. Кроме того, при тщательном соблюдении всех чертежей, минитрактор получится достаточно крепкий, что позволит осуществлять транспортировку тяжелых строительных материалов, например, кирпичей.
Необходимо понимать, что такой «стальной друг» может легко помочь в решении любых проблем приусадебных участков, а также обойдется куда дешевле, чем покупной аналог, коих сейчас представлены тысячи на рынке.

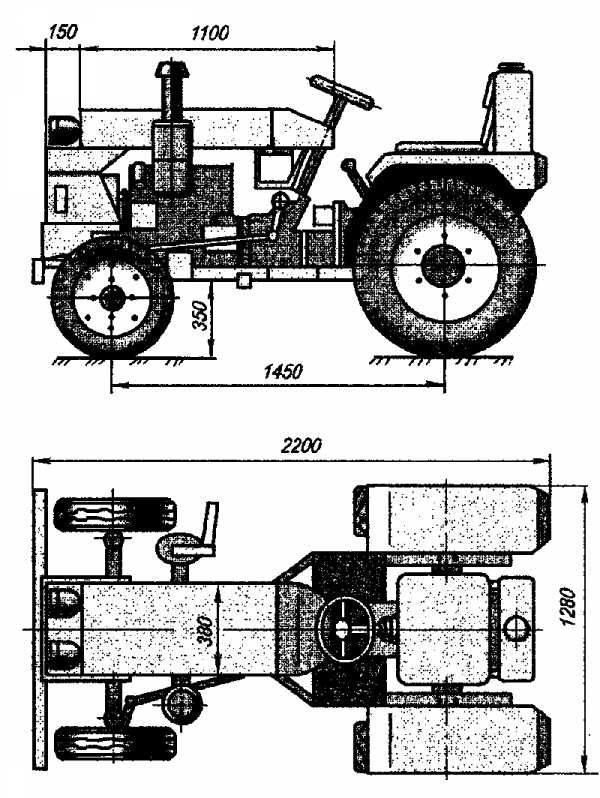

Трактор из мотоблока своими руками чертежи:

Данные чертежи наглядно показывают, как собрать простенький по своей конструкции минитрактор из мотоблока. На них указаны все необходимые размеры. Следует понимать, что если делать все в соответствии с ними, то результат получится более чем достойный. Однако это отнюдь не значит, что нельзя их немного изменять, что называется «под себя». Как говориться, это ваш трактор и каким он будет, решаете только вы и ваше воображение.

«Зубр» в конкуренцию к «Неве»

«Зубр» — это мотоблок, который может прекрасно справиться с теми же задачами, что и предыдущий. Дело в том, что на нем устанавливается дизельный двигатель — его отличительная особенность. Конечно, это позволяет немного сэкономить, ведь потребление топлива падает.

Создать из него минитрактор не составит труда. Как всегда, понадобится прочная рама (перед установкой лучше её все же проверить), а также рулевая колонка и тормоза. Можно добавить некоторые элементы «декора», например красивые задние крылья, чтобы придать трактору солидный внешний вид. Следует отметить, что колеса от тех же Жигулей, прекрасно будут работать с «Зубром».

Для обладателей тугих кошельков — «Кентавр»

Если вы не стеснены в средствах, то к вашим услугам профессиональные мотоблоки, которые в разы более надежны. Это касается «Кентавра», который удовлетворяет всем канонам современного качества. Мощность стандартного мотоблока этой серии 9 л.с. Он будет хорошим тягачом, который сможет выдерживать большие нагрузки, чем самостоятельно изготовленные агрегаты на вышеупомянутых моторчиках. Интересно, что «Кентавр» является настолько мощным, что способен работать с автомобильным прицепом. Соединив их воедино выйдет действительно достойный маленький труженик, который избавит вас от дачных хлопот и ненужного прицепа.

Маленькая хитрость

Важно понимать, что на минитрактор нет возможности установить амортизаторы, поэтому чтобы сделать езду более комфортной, нужно уделить особое внимание конструкции посадочного места водителя. Существует целый ряд специальных сидений, созданных специально для этой цели.

Теперь, вы знаете, как сделать трактор из мотоблока своими руками. Главное следовать чертежам, но не ограничивать себя. Ведь именно вы будете позже на нем работать. Уделите внимание мелочам и декору. Удачных конструктивных решений!

Вам также будет интересно

www.fermerbezhlopot.ru

Минитрактор из мотоблока своими руками

Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех своих достоинствах мотоблоки не являются полноценной заменой трактора. Одно дело «бегать» по пашне за мотоблоком, и совсем другое – обрабатывать почву сидя за рулём минитрактора.

Описание и технические характеристики JCB 5CX.

На этой страничке вы найдете подробный обзор трактора Т-40.

Адаптер к мотоблоку с рулевым управлением: чертежи, размеры.

Знакомство с минитракторами из мотоблока своими руками

Но стоимость минитрактора достаточно высока. Поэтому понятно стремление многих занимающихся сельским хозяйством создать свой минитрактор из всего, что имеется в хозяйстве.

Сегодня постройка тракторов собственной конструкции происходит двумя путями: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов. Последние уже получили название мототракторов.

О популярности такого конструкторского движения говорит обилие участников специализированных форумов и групп в социальных сетях.

Где каждый может расcказать о своем опыте создания минитрактора из мотоблока своими руками. Здесь можно познакомиться с чертежами минитрактора из мотоблока своими руками, обсудить наиболее важные технические детали или просмотреть фото или видео минитрактора своими руками.

На сегодняшний день мототрактора представлены в трех категориях:

  • полностью самоделки;
  • модернизированые мотоблоки до уровня минитрактора с использование заводских комплектов;
  • заводские мототрактора выполненные на базе мотоблоков.

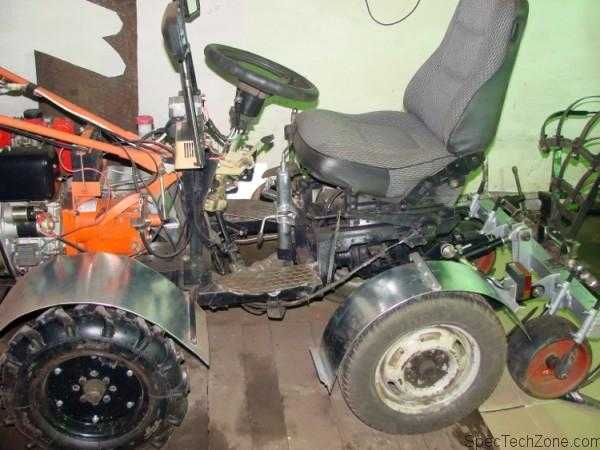

Минитрактор своими руками

При переделке мотоблоков в минитрактор в ход идут всевозможные детали и механизмы имеющиеся под рукой самодеятельного конструктора. Часто подобные модели делаются, что называется «на глаз», без предварительных расчетов. Несмотря на то, что в Интернете доступны чертежи мототракторов из мотоблока своими руками, у каждого мастера в результате получается своя оригинальная модель. Главный недостаток таких мототракторов – использование улов с техники созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. Да и о комфорте работы на таком тракторе не всегда можно вести речь. Тем не менее желающих переделать свой мотоблок в минитрактор только увеличивается.

Что бы правильно, без нарушений выполнить переоборудование автомобиля, рекомендуем ознакомится с перечнем документов, которые необходимо предоставить в ГИБДД.

План изготовления минитрактора из мотоблока Нева.

На нашем сайте вы также можете узнать как изготовить самодельный гусеничный вездеход.

Эта ссылка расскажет вам все о самых больших тракторах в мире.

С помощью завода

Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях имеющих производственные возможности создавать комплекты для переделки мотоблоков.

Самый простой способ приблизить свой мотоблок к образу трактора, приобрести адаптер – двухколесную тележку с сиденьем для водителя, мощным дышлом и приспособлением для агрегатирования прицепного оборудования.

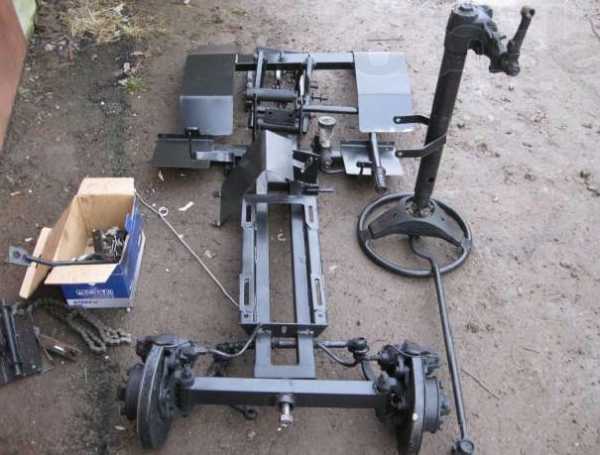

Полноценный комплект, как правило, включает в себя раму, подножки с педалями, тормозную систему, рулевую колонку в сборе, а также переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (как правило ручным), а по желанию заказчика она оснащается электро подъемником.

Имея такой комплект, собрать минитрактор можно с помощью сварочного аппарата, слесарного инструмента и гаечных ключей. Также необходимо побеспокоиться о колесах, для будущего «железного коня» — это могут быть колеса от легкового автомобиля или аналогичные от мотоблока.

Видео минитрактор из мотоблока своими руками.

Проще но дороже

Чтобы не ломать голову над тем как сделать минитрактор из мотоблока своими руками, можно приобрести уже готовый мототрактор выпущенный заводом производителем.

Их отличает более совершенная конструкция чем у первых двух вариантах, а также наличие всех необходимых для сельскохозяйственной техники узлов. Стоимость такого аппарата ниже, чем минитрактора, но выше чем делать его самостоятельно из заводского комплекта.

Больше информации на сайте

spectechzone.com

Минитрактор из мотоблока - инструкция по изготовлению, видео

Если у вас есть земельный участок, а его обработка вручную доставляет кучу хлопот и забирает слишком много сил, вам на помощь придет мини-трактор. Чтобы не тратить космические суммы на приобретение готовой заводской модели, можно сэкономить и сделать такой агрегат самостоятельно. Его изготовление – не только менее затратный, а еще и очень интересный и творческий процесс.

Как выбрать мотоблок для будущего трактора?

Первое, что нужно сделать – выбрать мотоблок. Это одна из самых важных деталей вашего будущего детища. Чтобы не прогадать с моделью, вам нужно учитывать такие ее параметры:

  • мощность;
  • вид топлива;
  • вес;
  • размер плуга;
  • цена и производитель.

Рассмотрим каждую из этих характеристик более детально.

Мощность

Мощность напрямую зависит от площади территории, которую вы собираетесь обрабатывать. То есть, чем больше места занимает ваш участок, тем сильнее должен быть мотоблок.

Топливо

Двигатель на бензине работает менее шумно, а благодаря невысокому уровню компрессии запускается с полуоборота даже в мороз. Дизель гораздо экономнее расходует топливо, создает более сильную тягу и обеспечивает стабильность оборотов двигателя. В то же время, площадь участка и качество его грунта тоже играют свою роль при выборе топлива: дизельное лучше справляется с большими объемами работы на твердой почве.

Вес

Вес мотоблока также во многом зависит от того, какую почву вы собираетесь обрабатывать. Если вы предпочтете легкий плуг для твердой, пересохшей почвы, ваш будущий трактор вряд ли сможет справиться с поставленными перед ним задачами.

Чем сложнее по обработке земля, тем тяжелее должен быть мотоблок, и наоборот – для мягкого, рыхлого грунта вполне достаточно будет более легкой модели.

Размер плуга

Чтобы определиться с этим параметром, нужно учитывать 3 фактора: глубину обработки, на которую рассчитываете, уровень вашей усидчивости, а также готовность к физическим нагрузкам. Если хотите обработать максимальную площадь за минимальный отрезок времени, тогда лучше брать фрезу с широким захватом. За один проход она сможет захватить больший участок. Но при этом нагрузка на ваши руки и спину значительно увеличится, а глубина проникновения аппарата в грунт будет не слишком высокой.

Оптимальным будет выбор модели, которую можно разбирать, регулируя при этом ее ширину. В таком случае вы сможете самостоятельно настраивать ее на наиболее подходящие для конкретной ситуации параметры.

Цена и производитель

Эти два критерия неразрывно связаны между собой, потому рассматриваем их в одном пункте. Если финансовые возможности позволяют выбрать более дорогую модель иностранного производства от брендов «Meccanica», «Benassi» (Италия), «Honda» (Япония) или «MTD» (Германия), тогда можете смело ее покупать. Каждая из этих марок известна во всем мире, благодаря высокому качеству и надежности своей продукции, и не разочарует вас.

Если бюджет ограничен, придется обойтись китайскими аналогами этих мотоблоков от марок «Заря», «Аврора», «Форте», «Кентавр». Но, естественно, за меньшие деньги вы получите менее эффективный агрегат.

Чтобы не впадать в крайности, лучше всего отдать предпочтение российским производителям «Нева», «Фаворит», «Салют» и «Тарпан». Их нельзя назвать дешевыми, но и к технике премиум-класса они не принадлежат. Зато за более-менее приемлемую цену вы получите довольно неплохое качество.

Пошаговая инструкция

В зависимости от того, какой мотоблок вы выберете, существуют некоторые нюансы для создания мини-трактора для него. Но в первую очередь вы должны знать основной порядок действий при сборке, а потом уже вносить в этот перечень свои правки в зависимости от особенностей комплектующих и собственных пожеланий.

Рисуем кинематическую схему

Без нее невозможно начать сборку, поскольку эта схема на протяжении всей работы будет вашей шпаргалкой, подсказывающей, что и где нужно установить. Если вы хорошо разбираетесь в технике и черчении, можете сделать ее самостоятельно. Если же не уверенны в своих познаниях – лучше посмотрите примеры в интернете. Вполне вероятно, что среди них вы найдете вариант, который идеально вам подходит.

Чертежи с размерами:

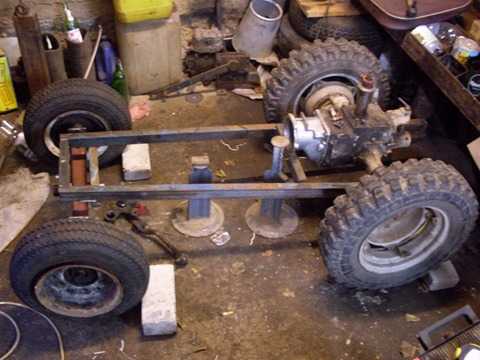

Изготовляем раму

Материалом для нее послужат металлические трубы и уголки. Для соединения элементов лучше всего использовать болты (и дрель к ним в помощь). Также вы не сможете обойтись без сварочного аппарата, которым нужно будет запастись заранее.

Делаем кузов

Это не обязательный шаг, но лучше его-таки сделать. Это нужно, чтобы обезопасить себя и механизмы от грязи, которая будет лететь во все стороны, когда агрегат будет запущен в действие. Самым оптимальным материалом для покрытия является листовая нержавейка. При работе вы можете включить фантазию и создать свой оригинальный дизайн машины.

Крепим водительское сидение

Для начала выберите такое кресло, в котором вы будете чувствовать себя наиболее комфортно. Подходящий вариант можно найти среди передних сидений от старых легковых авто.

Устанавливаем руль

Этот шаг обязательно нужно выполнять после установки кресла, чтобы суметь правильно настроить его высоту и угол наклона.

Следите за тем, чтобы вам было удобно доставать до «баранки» и она не стесняла движения ваших ног.

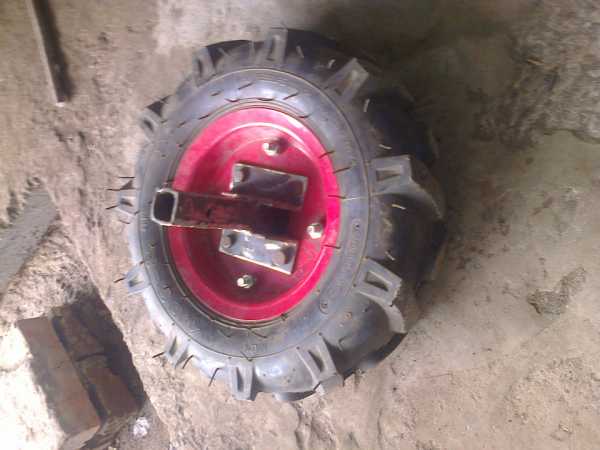

Выбираем колеса и покрышки

Если хотите сэкономить, придется взять колеса из обычного старого автомобиля. Но они будут создавать трудности во время работы уже собранного трактора. Дело в том, что идеальный диаметр передних шин для такого агрегата – от 12 до 14 дюймов. При меньшем их размере мотоблок будет тонуть в земле, а при большем – управлять рулем станет намного труднее. Покрышки, разумеется, подбираем под размер колес.

Устанавливаем рычаги

Для того, чтобы сделать процесс управления максимально удобным, нужно, как минимум, укомплектовать свое детище рычагами, отвечающими за сцепление и тормоз. Самый легкий вариант ваших действий – установить тросиковый привод, который будет сообщаться с моторным блоком.

Красим поверхность

Это нужно не только для того, чтобы улучшить дизайн агрегата, а и в целях профилактики от разрушительного действия коррозии.

Обкатываем

Прежде, чем загружать готовый мини-трактор полевыми работами, его нужно обкатать. Так вы проверите, насколько хорошо он функционирует, и не шатаются ли какие-нибудь детали. Лучше сделать это заранее, чтобы сразу же устранить все неполадки. Не допустите, чтобы ваше творение сломалось в свой первый же рабочий день.

Прикрепляем прицеп

Для этого нужно заранее установить на кузове гнездо для фиксации прицепа и соединить его с ним.
Снова обкатываем. Теперь обратите внимание на то, насколько надежно держится прицеп и не кренит ли его на поворотах.

Мотобур может сделать каждый при наличии необходимых комплектующих и подробной инструкции по сборке.Ампельная герань может украсить любое помещение или двор. Описание растения и советы по уходу за ним вы найдете в этой статье.

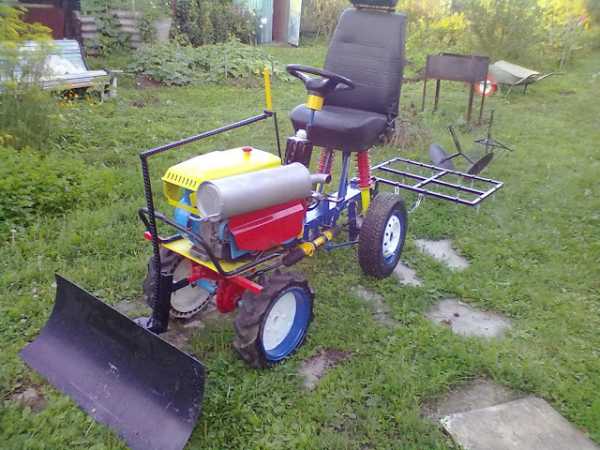

Занимаемся тюнингом

Когда все основные работы по сборке мини-трактора выполнены, можете усовершенствовать его так, как только душа пожелает: установите фары, сигнал, навес над водительским местом или даже гидравлическую систему. В общем, все, на что хватит денег и воображения, чтобы сделать процесс работы на этом агрегате более комфортным.

Подробнее о процессе рассказано на видео:

Теперь, когда все работы по изготовлению вашего собственного мини-трактора завершены, можете смело пускать его в дело и обрабатывать землю, прилагая при этом гораздо меньше усилий, чем приходилось раньше.

1decor.org

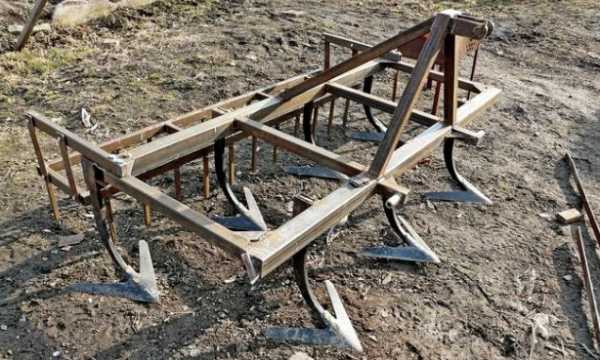

Культиваторы для минитрактора — виды, особенности, изготовление

Культиватор на минитрактор – незаменимый агрегат для каждого землевладельца. Это  приспособление предназначено для обработки поверхности грунта без нарушения его верхнего плодородного слоя. Практика показывает, что без  применения этого оборудования сложно рассчитывать на хороший урожай. Однако далеко не каждому фермеру по карману приобретение культиватора. В таком случае на помощь придет самостоятельное изготовление агрегата. При условии соблюдения всех правил сборки, землевладелец получает возможность собрать эффективный самодельный культиватор, который практически ничем не будет уступать своим заводским аналогам.

Как подготовиться к самостоятельному изготовлению?

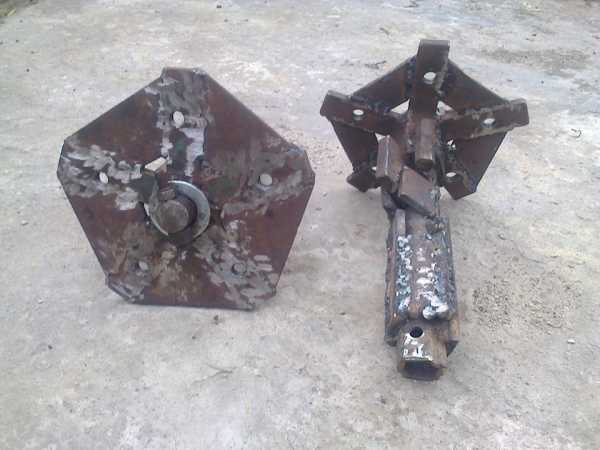

Чтобы сделать роторный культиватор для минитрактора, прежде всего, нужно подготовить материалы.

В их перечень входит:

  • 2-метровая металлическая труба;
  • квадратные стальные пластины, размерами 15×15 см;
  • комплект из 20 болтов и гаек;
  • плоские прямоугольный пластины, размерами 20×5 см.

В список инструментов, которые понадобятся для работы, входит:

  • болгарка и набор дисков для работы с металлом;
  • аппарат для ручной сварки и электроды;
  • наждачная бумага;
  • дрель и сверла;
  • отвертки, гаечные ключи, плоскогубцы.

Размеры используемых для работы материалов напрямую зависят от габаритов культиватора для минитрактора, от типа соединительных узлов, а также от вида сменных насадок для культиватора.

Как сделать культиватор для минитрактора своими руками?

Сборка самодельного оборудования выполняется достаточно просто. Порядок действий при изготовлении культиватора для минитрактора выглядит следующим образом:

  1. В центре всех используемых металлических пластин нужно проделать отверстия, посредством которых они будут соединяться между собой;
  2. Затем пластину квадратной формы необходимо скрепить болтами с прямоугольными деталями. В итоге с каждой стороны квадратной пластины должно быть расположено по одной фрезе. Использовать на этом этапе вместо болтовых соединений сварку нельзя. Она менее надежна, в связи с чем такой культиватор можно будет использовать только для обработки рыхлой почвы;
  3. После соединения всех пластин, в каждой из них нужно просверлить еще по одному отверстию, диаметр которого должен соответствовать диаметру металлической трубы. Далее предварительно разрезанная на 2 одинаковые части труба просовывается в отверстия. Таким образом на нее «надеваются» фрезы. Готовую конструкцию следует скрепить сваркой или болтами;
  4. В конце части культиватора нужно соединить с валом минитрактора. Для этого в валу и трубках с фрезами проделываются сквозные отверстия. Совместив их, нужно надежно скрепить все элементы болтами. В деталях о сборке культиватора расскажет видео.
Прежде, чем приступать к работе с оборудованием, нужно убедиться в его исправности. Готовая конструкция должна быть максимально прочной, особенно, если она будет использоваться для обработки минитрактором тяжелых глинистых и каменистых грунтов. В этом случае оборудование будет подвергаться максимальной нагрузке.

Виды сменных насадок для культиватора

Культиватор для мототрактора можно оборудовать различными насадками.

Они делятся на несколько видов:

  • лапы – необходимы для вспашки грунта с одновременным удалением сорняков. Существует несколько видов этих насадок. Долотообразные приспособления предназначены для рыхления почвы на глубину до 15 см. Стрельчатые универсальные лапы используются для сплошной или междурядной вспашки грунта на глубину до 14 см. Приспособления этого типа хорошо справляются с измельчением земли и срезанием сорняков. Односторонние плоскорежущие лапы предназначены исключительно для срезания крупных сорных растений;
  • боронки – насадки этого типа используются для обработки грунта между рядами и в защитных зонах;
  • подкормочные ножи – применяются для рыхления грунта в междурядьях и одновременной заделки в грунт удобрений. Максимальная рабочая глубина составляет 16 см;
  • игольчатые диски – предназначены для разрушения земляной корки и уничтожения сорняков. Глубина обработки составляет 4 см, а сдвиг грунта – 1–2 см;
  • окучники – эти насадки применяются для нарезки гребней и уничтожения сорняков в междурядьях. Максимальная глубина обработки – 16 см:
  • арычники-бороздорезы – используются в целях подготовки борозд для дальнейшего полива. Глубина борозд не превышает 20 см.

Все сменные насадки фиксируются на стойках культиватора посредством болтового соединения. Для продления сроков эксплуатации оборудования следует регулярно очищать его от сорняков и избегать контакта со слишком влажной почвой.

Советы по изготовлению оборудования

Для того, чтобы изготовление самодельного культиватора для минитрактора прошло быстрее, необходимо придерживаться ряда важных рекомендаций по его сборке и эксплуатации.

В их число входит:

  • все используемые для изготовления оборудования материалы следует предварительно обработать антикоррозийным средством. Если не сделать этого, то содержащаяся в почве влага начнет воздействовать на металл, и он станет ржаветь;
  • сменные плоскорежущие лапы имеют ширину захвата, составляющую от 22 до 38,5 см. Стрельчатые универсальные насадки обладают той же шириной. Вместе с тем, между ними есть одно отличие, которое заключается в угле измельчения грунта. В универсальных приспособлений этот параметр составляет 25–30, а в плоскорежущих – 12–18 градусов;
  • выровнять борозды, которые остались после применения лапы ножа, поможет прополочная или разрыхляющая лапа.

Сделать и использовать культиватор для минитрактора не так уж сложно. В числе преимуществ самодельного оборудования выделяется его низкая стоимость, приспособленность под конкретные потребности фермера и универсальность. Такой культиватор можно устанавливать на минитрактор Донг фенг, МТЗ и сельскохозяйственные машины других брендов. В процессе работы он будет показывать высокую эффективность и производительность практически при любых погодных условиях.

sadovaja-tehnika.com

Как сделать самодельный минитрактор из мотоблока, видео, фото, чертежи, motoblok-kultivator

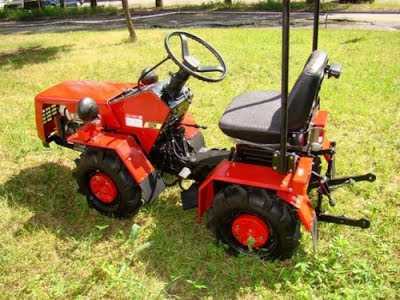

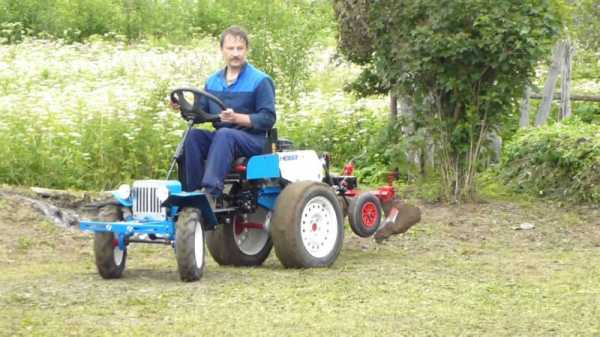

Минитрактор представляет собой трактор, в основе конструкции которого лежит мотоблок. Мини тракторы разделяются на три категории: самодельные, переделанные с использованием заводских комплектов и изготовленные на заводе.

Так как же сделать самодельный минитрактор из мотоблока, первым делом нужно продумать саму переделку, но и возможность установки навесного оборудования: плуга почвофрезы, сенокосилки, лопаты-отвала.

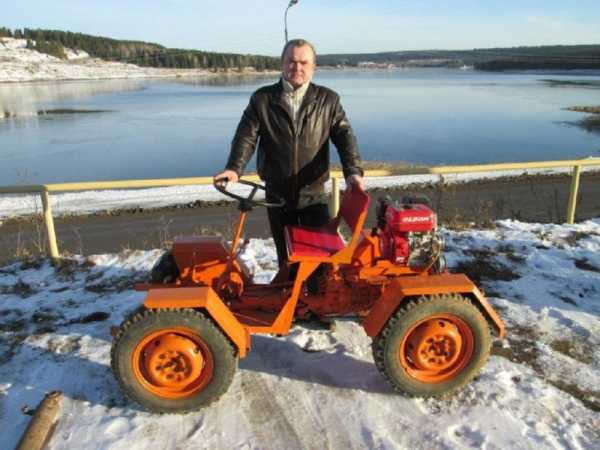

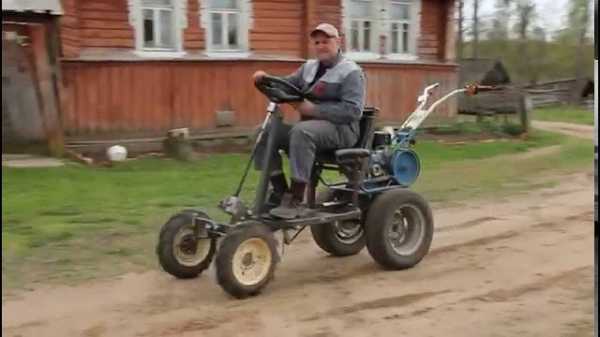

Коротко рассмотрим строение минитрактора из мотоблока, который сделан руками народного умельца.

Мотоблок располагается на заранее подготовленной самодельной раме. Установленный тормозной механизм барабанного типа берут из Жигулей. Оттуда же заимствуют рулевую рейку, что избавляет от проблем поиска запчастей. Готовый минитрактор радует легкостью управления и продуманностью в деталях. Чтобы уменьшить неудобства при поворотах, возле руля устанавливается ручка, которая разблокирует дифференциал.

Если планируете сделать самодельные минитрактора из мотоблока «Нева» то первым делом необходимо купить сам мотоблок «Нева» с установленными самодельной или заводской сцепкой, чтобы была возможность перевозить различные грузы при помощи прицепов с кузовом. Для удобства оснастить минитрактор автомобильным рулем, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этой цели используются мотоблоки «Нева», с мощными моторами, объем которых от 6д до 8,5 литров. Благодаря этому минитрактор делается с минимумом доработок.

Для мотоблока «Нева» изготавливаем адаптер-самосвал. Такой прицеп можно смастерить самостоятельно, если есть в наличии необходимые материалы, электросварка, болгарка. Специальная конструкция крепления рамы, дает возможность минитрактору из мотоблока «Нева» наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком продублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с сыпучими грунтами. Установленный механизм ссыпания, дает возможность вываливать грунт в любое место без проблем.

Изготовив самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке. При чем подобная конструкция стоит намного дешевле, чем приобретение небольшого трактора.

Самодельные минитрактора с мотоблока видео подборка

Если вы обладаете мощным мотоблоком «Зубр», с дизельным двигателем, у вас есть возможность самостоятельно переоборудовать его в минитрактор. Для того, чтобы получить вместо двухколесного мотоблока небольшой четырехколесный трактор, достаточно иметь инструмент и инструкции по сборке.

Необходимые детали для самостоятельного изготовления минитрактора с навеской: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе с тягами, передняя балка с тормозными дисками и ступицами в сборе, задние крылья, задняя навеска с ручным подъемником в сборе.

Также вам понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Также нужно иметь колеса, устанавливаемые впереди. Можно использовать колеса от Жигулей, либо подобные колеса с других мотоблоков. Самостоятельно собрав все детали, у вас получится мощный минитрактор из мотоблока.

Самодельный минитрактор из мотоблока видео подборка

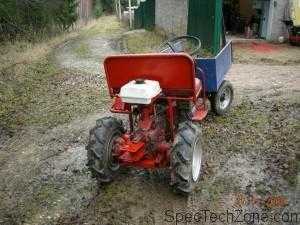

Как сделать самодельный минитрактор из мотоблока «Кентавр»

Практика показывает, что самый доступный и надежный минитрактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных. Главная их отличительная черта — большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит по всем этим качествам. На нем установлен дизельный мотор, мощность которого 9 л.с. Это позволяет использовать его как основу для минитрактора. Но конечный выбор зависит от тех целей, которые поставлены при создании такой техники.

Для будущего минитрактора нужно подготовить кузов, и продумать, как он будет соединен с моторным блоком. Для создания кузова и рамы используют профилированные трубы или металлические уголки. Если мотор мотоблока достаточно мощный, то можно использовать в качестве кузова небольшой прицеп к мотоциклу или автомобилю. Тогда нужно продумать схему соединения кузова к мотоблоку.

Когда самодельный минитрактор из мотоблока «Кентавр», нужно разработать кинематическую схему, которая передавала бы крутящий момент от двигателя к ведущим колесам. Также необходимо равномерно распределить нагрузку на ведущую ось. Если планируется перевозить грузы таким минитрактором, то развесовка будет играть решающую роль.

При самодельной сборке минитрактора наиболее важным моментом является правильное размещение узлов и агрегатов. Выходной вал — оптимальный вариант размещения тормозной системы. На ось размещается рычаг переключения передач. Запуск мотора остается заводской.

Место для водителя нужно делать комфортным, так как у минитрактора отсутствуют средства амортизации. Также его нужно оборудовать прицепным устройством, чтобы минитрактор мог использовать навесное оборудование. На этом фактически завершается работа по самостоятельному превращению мотоблока «Кентавр» в минитрактор. Теперь ухаживать за приусадебным хозяйством будет гораздо эффективней.

Чертежи отличные даже с номерами деталей но нет пояснения о деталях, размеров и какой метал.

При переделки мотоблока кроссер в минитрактор не могу понять как сделать чтоб культиватор опускался в землю

Принцип переделки на всех мотоблоках одинаковый, в чем конкретно возникает трудность?

ferma-partner.ru

Сообщества › Мотоблоки (и все что с ними связано) › Блог › минитрактор из мотоблока

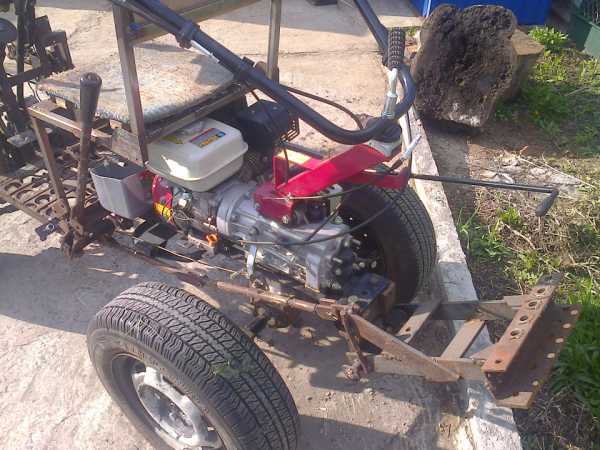

пришло время и я собрал минитрактор из мотоблока . мотоблок на длинные борозды водить очень тяжело. и тогда вместо прицепного адаптера собрать полутрактор из мотоблока

Полный размер

вот такой у меня мотоблок. на жигулёвских колёсах он быстро бегает.поэтому надо колёса поменьше.


п

Полный размер

передняя и задняя навеска.сделан под бульдозер.


Полный размер

его законные колёса 4х8. ступицы сварены из уголков.

Полный размер

посадка картошки самодельным окучником.


Полный размер

окучивание картошки дисками

Полный размер

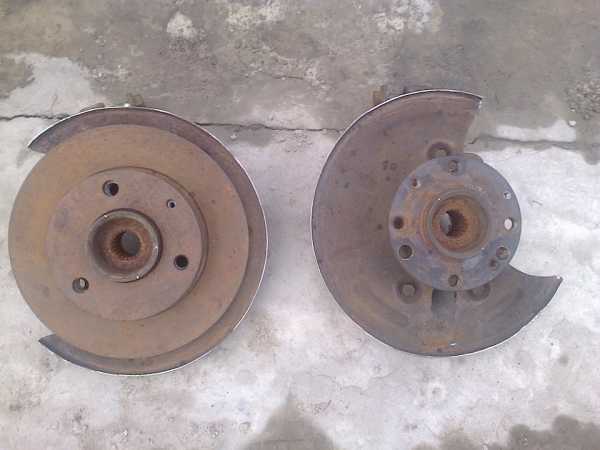

колёса и суппорта с оки. ов.кулаки и ступицы.шланги ваз2108-15.колея 80см.меньше не получилось сделать.

Полный размер

диски оковские и суппорта пришлось пересверливать чтобы встали оковские колёса

.

рама сварена из 40х и 32х уголков и профтрубы 25х40х2.5 мм.

Полный размер

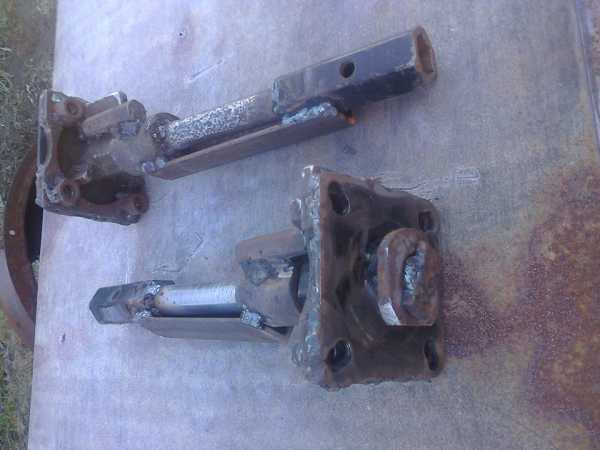

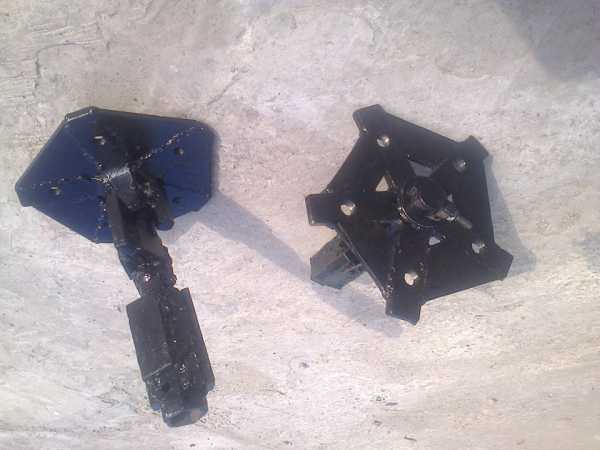

самодельные ступицы-разблокираторы грунтозацепов R16

Полный размер

изR16 дисков

Полный размер

самодельные разблокираторы

Полный размер

рулевая колонка тяги и гл. тормозной цилиндр 2106. сам руль 2108. пришлось подгонять его на вал

Полный размер

самодельная навеска . рычаг подъёма фиксируется в трёх положениях.

Полный размер

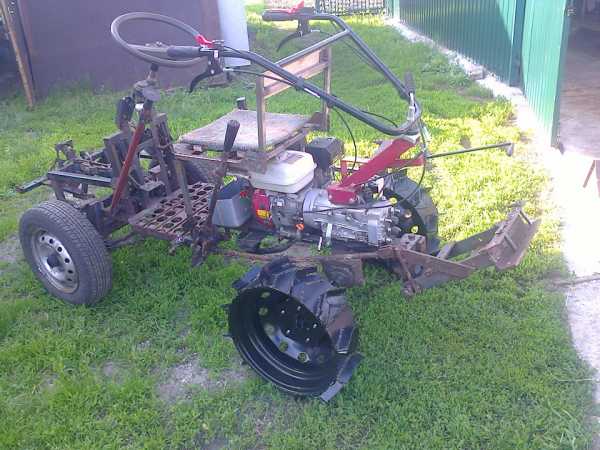

на этих колёсах он лучше тянет и маневрирует

Полный размер

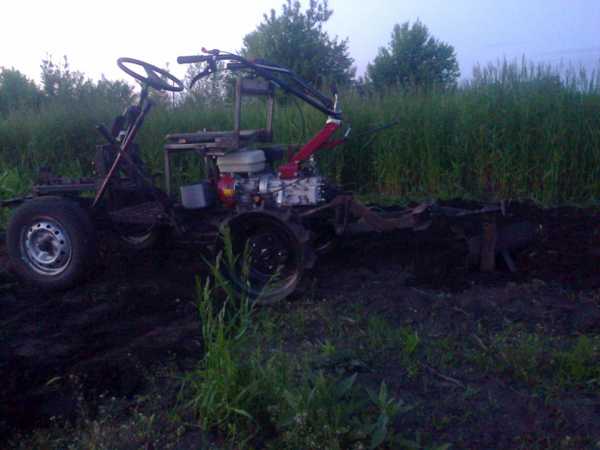

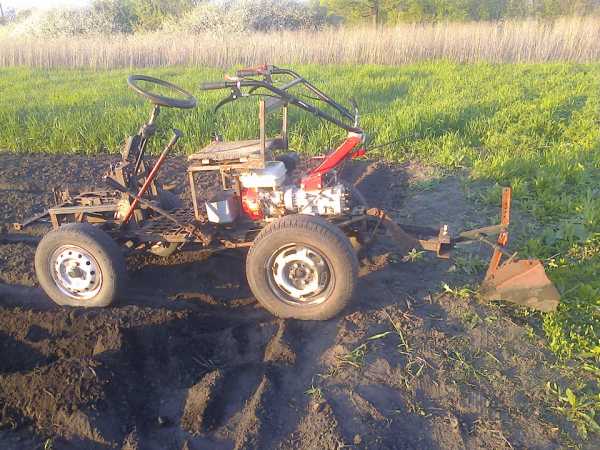

испытание на нивовских грунтозацепах с плугом. только на первой передачи тянет хорошо.

Полный размер

посадка картошки теперь полутрактором.


также было боронование с двумя боронками-щётками и посев зерновых.
были также доработки; переднего моста и обоих навесок и других мелочей. в будущих планах-цепной редуктор-ходоуменьшитель и косметические доработки.

продолжение следует.

Полный размер

Полный размер

Полный размер

www.drive2.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
