Из Чего Состоит Задвижка - Промышленный Элемент в Перми

Задвижка - это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

Достоинства и недостатки стальных задвижек

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К преимуществам задвижек чаще всего относят следующие особенности:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

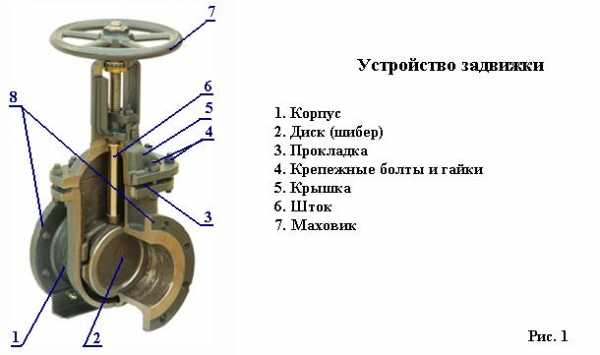

Составные части задвижки

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Задвижки с жестким клином

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

Задвижки с двухдисковым клином

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

Задвижки с упругим клином

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

Параллельные и шиберные задвижки

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

Задвижка шлангового типа

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

Выдвижной или невыдвижной шпиндель

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

Способы изготовления задвижек и применяемые в конструкции материалы

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.

xn--e1aaqdchbhj1a9i.xn--p1ai

Из Чего Состоит Задвижка - Промышленный Элемент в Новом Уренгое

Задвижка - это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

Достоинства и недостатки стальных задвижек

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К преимуществам задвижек чаще всего относят следующие особенности:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

Составные части задвижки

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Задвижки с жестким клином

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

Задвижки с двухдисковым клином

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

Задвижки с упругим клином

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

Параллельные и шиберные задвижки

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

Задвижка шлангового типа

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

Выдвижной или невыдвижной шпиндель

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

Способы изготовления задвижек и применяемые в конструкции материалы

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.

xn--b1acfpctdefq6a2g.xn--e1aaqdchbhj1a9i.xn--p1ai

Из Чего Состоит Задвижка - Промышленный Элемент в Сургуте

Задвижка - это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

Достоинства и недостатки стальных задвижек

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К преимуществам задвижек чаще всего относят следующие особенности:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

Составные части задвижки

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Задвижки с жестким клином

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

Задвижки с двухдисковым клином

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

Задвижки с упругим клином

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

Параллельные и шиберные задвижки

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

Задвижка шлангового типа

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

Выдвижной или невыдвижной шпиндель

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

Способы изготовления задвижек и применяемые в конструкции материалы

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.

xn--c1azcgcc.xn--e1aaqdchbhj1a9i.xn--p1ai

Из Чего Состоит Задвижка - Промышленный Элемент в Сыктывкаре

Задвижка - это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

Достоинства и недостатки стальных задвижек

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К преимуществам задвижек чаще всего относят следующие особенности:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

Составные части задвижки

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Задвижки с жестким клином

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

Задвижки с двухдисковым клином

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

Задвижки с упругим клином

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

Параллельные и шиберные задвижки

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

Задвижка шлангового типа

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

Выдвижной или невыдвижной шпиндель

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

Способы изготовления задвижек и применяемые в конструкции материалы

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.

xn--80adxb5abi4ec.xn--e1aaqdchbhj1a9i.xn--p1ai

Из Чего Состоит Задвижка - Промышленный Элемент в Ноябрьске

Задвижка - это одна из наиболее распространенных разновидностей запорной арматуры для трубопроводов. Принцип действия задвижки заключается в перекрытии потока рабочей среды при помощи запирающего элемента, перемещающегося перпендикулярно оси трубопровода. Диапазон внутренних диаметров трубопроводов, в которые монтируются задвижки, варьируется от десятков миллиметров до нескольких метров, давление в трубе может приближаться к 25 мегапаскалей, а температура транспортируемой среды достигать 565 градусов. Рассмотрим подробнее из чего состоит трубопроводная задвижка и какие у нее есть плюсы и минусы.

Достоинства и недостатки стальных задвижек

По типу управления данные устройства делятся на задвижки с ручным управлением (при помощи штурвала), электрическим, гидравлическим или пневматическим приводом. Задвижки крупных диаметров как правило комплектуются редукторами, позволяющими существенно снизить усилия при перемещении затвора.

К преимуществам задвижек чаще всего относят следующие особенности:

  • простота конструкции в сравнении с другими типами запорной арматуры
  • малая длина устройства, облегчающая монтаж
  • широкий диапазон внешних условий, в которых допускается эксплуатация задвижек
  • низкое сопротивление потоку в открытом состоянии

В числе основных недостатков задвижек чаще всего упоминают следующие:

  • большое время полного открытия или закрытия
  • постепенный износ уплотнений в корпусе и затворе задвижки, в итоге приводящих к необходимости ремонта, который затруднительно выполнить без вывода задвижки из эксплуатации
  • требования к свободному пространству в месте установки задвижки, что обусловлено большой эксплуатационной высотой (в первую очередь у задвижек с выдвижным шпинделем) для обеспечения полного хода затвора.

Составные части задвижки

В зависимости от принципа действия запорной части, различают клиновые, шиберные, параллельные и шланговые задвижки. Рассмотрим из чего состоит стальная задвижка на примере клиновой задвижки со шпинделем. Корпус и крышка задвижки образуют рабочую полость, внутри которой перемещается затвор (в данном случае клинового типа). На двух сторонах корпуса располагаются соединительные узлы для монтажа задвижки в состав трубопровода. Данные узлы чаще всего предназначены для фланцевого соединения, однако также встречаются варианты с монтажом при помощи муфты или путем сварного соединения. В внутренней полости корпуса располагаются 2 седла с уплотнительными поверхностями (в зависимости от типа затвора, эти поверхности могут быть расположены под углом друг к другу или параллельно), к которым в закрытом положении герметично прилегают уплотнительные поверхности клинового затвора. При помощи шпинделя и ходовой гайки, которые составляют резьбовую пару, затвор перемещается перпендикулярно оси трубопровода вдоль которой транспортируется рабочая среда. Такой способ перемещения затвора при помощи резьбовой пары используется в случае ручного или электрического привода задвижки. Если же задвижка оборудуется гидравлическим или пневматическим приводом, то шток, прикрепленный к затвору, совершает поступательное перемещение под воздействием привода. В нашем случае шпиндель проходит через уплотнительный сальник в крышке и соединяется со штурвалом, который и является органом управления задвижкой.

Задвижки с жестким клином

Клиновые задвижки имеют несколько разновидностей, которые отличаются формой, видом и материалом клина. Вне зависимости от типа клина, общее устройство задвижки выглядит следующим образом. В корпусе располагаются седла, которые образуют по отношению друг к другу небольшой угол. На эти седла в закрытом положении плотно садится клин и полностью перекрывает пространство между ними. Если в конструкции задвижки применяется жесткий клин, то при условии соблюдения высокой точности обработки уплотнительных поверхностей клина и седел, обеспечивает отлична герметичность запирания. Однако у клина такого типа есть и недостатки, связанные с возможным заклиниванием затвора в случае приложения излишних усилий при его запирании, а также в случае температурных колебаний, вызванных изменением температуры окружающей среды или транспортируемых жидкости или газа. Коррозия или износ уплотнительных поверхностей также приводят к потере герметичности соединения или затруднениям в открытии задвижки.

Задвижки с двухдисковым клином

Для снижения риска заклинивания в конструкции задвижки применяется так называемый двухдисковый клин, который состоит из двух жестко соединенных дисков, размещенных под углом друг относительно друга. Таким образом, состав стальной задвижки с двухдисковым клином увеличивается на несколько деталей. Благодаря самоустановке дисков относительно седел, снижаются требования к идентичности углов расположения седел и дисков, а также повышается герметичность затвора в закрытом положении. Конструкция двухдискового клина сложнее, чем у традиционного, но в сложность компенсируется меньшим износом поверхностей уплотнения в процессе эксплуатации и сниженным усилием, прилагаемым для надежного закрытия задвижки. Запорная арматура с двухдисковым клином, применяемая на судах, также носит наименование клинкетной.

Задвижки с упругим клином

Промежуточным типом, который обладает удобствами двухдискового клина, в области компенсации деформаций корпуса задвижки вследствие температурных колебаний, и при этом представляющий собой более простую конструкцию, является упругий клин. В отличие от жесткого клина, он не требует такой точной подгонки поверхностей затвора и седел. Это связано с конструкцией упругого клина, которая представляет собой два диска, связанных упругим изгибающимся элементом, за счет которого обеспечивается необходимая герметичность контакта между уплотнительными поверхностями.

Параллельные и шиберные задвижки

Конструкция параллельных задвижек отличается наличием двух параллельных дисков и двух седел параллельных друг другу. В закрытом положении диски плотно прижимаются к седлам при помощи опускающегося клиновидного грибка специальной конструкции. Разновидностью параллельной задвижки считается задвижка шиберного типа. В такой задвижке используется только один диск, что снижает герметичность запирания и обеспечивает возможность применения задвижки только в трубопроводах с одним направлением движения транспортируемой рабочей среды. Чаще всего задвижки такого типа применяются в трубопроводах для перекачки канализационных и прочих стоков, пульпы или шламов.

Задвижка шлангового типа

Шланговая задвижка конструктивно полностью отличается от прочих типов запорной арматуры отсутствием седел и уплотнительных поверхностей затвора. Ответ на вопрос из чего состоит задвижка этого типа следующий. Такая задвижка содержит установленный в корпусе патрубок или шланг из эластичного материала, по которому транспортируется через задвижку рабочая среда. В процессе перекрытия задвижки осуществляется полное пережатие данного шланга вследствие воздействия на него штока. Применяются шланговые задвижки в трубопроводах, перекачивающих рабочие среды с повышенным показателем вязкости. К задвижкам такой тип арматуры относят потому, что принцип ее действия также связан с перемещением шпинделя или штока в плоскости, перпендикулярной оси трубопровода.

Выдвижной или невыдвижной шпиндель

По расположению ходового узла, которое представляет собой резьбовую пару из шпинделя и гайки, входящих в состав трубопроводной задвижки, устройства делятся на арматуру с выдвижным и невыдвижным шпинделем. Первый тип шпинделя подразумевает расположение шпинделя снаружи корпуса. В процессе открытия или закрытия задвижки происходит вращение ходовой гайки, что приводит к поступательному перемещению шпинделя, верхний конец которого выдвигается на величину, равную ходу затвора. Для обеспечения возможности движения шпинделя ходовая гайка размещена над верхней частью крышки. К примеру, задвижка стальная 30с41нж и 30лс41нж относится именно к такому типу с выдвижным шпинделем. Плюсом такой конструкции является отсутствие контакта данного узла с рабочей средой, которая может оказывать агрессивное воздействие, а также обеспечение свободного доступа к ходовому узлу для проведения процедур по его обслуживанию. К минусам данной конструкции относят требования к свободному месту для перемещения шпинделя, что приводит к большей строительной высоте при монтаже такой задвижки.

В задвижках с невыдвижным шпинделем достоинства и недостатки прямо противополжны предыдущей конструкции. В такой задвижке шпиндель совершает только вращательные движения, а ходовая гайка, которая соединена с затвором, в процессе открытия или закрытия задвижки наворачивается на шпиндель и перемещает затвор. Поскольку в конструкции данного типа ходовой узел находится под воздействием транспортируемой рабочей среды, задвижки с невыдвижным шпинделям применяют в трубопроводах, перекачивающих неагрессивные жидкости, масла и нефтепродукты. В связи с тем, что такая конструкция шпинделя существенно затрудняет доступ к нему для проведения процедур по обслуживанию, задвижки данного типа редко применяются в объектах повышенной ответственности. Зато низкие требования к наличию дополнительного места для монтажа задвижки, позволяют использовать ее в условиях ограниченного пространства для установки запорной арматуры, таких как скважины, колодцы и прочие подземные коммуникации.

Способы изготовления задвижек и применяемые в конструкции материалы

Корпуса задвижек чаще всего изготовляются методом литья из сталей различных марок, чугуна или алюминиевого сплава. Однако, некоторые стальные корпуса, а также корпуса из титановых сплавов изготавливаются так называемым штампосварным методом, которые подразумевает на первом этапе штамповку заготовок из катаного листа, а втором этапе осуществление сварки заготовок (в инертной среде для титановых сплавов). Второй метод изготовления ничем не уступает литью, более того, по своим прочностным характеристикам, за счет использования материалов повышенной прочности и износостойкости, такие задвижки применяются в условиях увеличенных требований к характеристикам материала запорной арматуры. Применение в производстве современных методов контроля качества соединений, полученных методом сварки, позволяет гарантировать высочайшее качество сворных швов и обеспечивает возможность применения таких задвижек на объектах повышенной ответственности вплоть до атомных электростанций.

Для уплотнительных поверхностей большинства задвижек применяется латунь или фторопласт, сорта стали, устойчивой к коррозионному воздействию. В некоторых типах клиновых задвижек уплотнительные поверхности могут покрываться резиной, а задвижках шлангового типа из резины или аналогичных эластичных материалов изготавливается пережимной шланг.

xn--90ashelg0fva.xn--e1aaqdchbhj1a9i.xn--p1ai

Задвижка Википедия

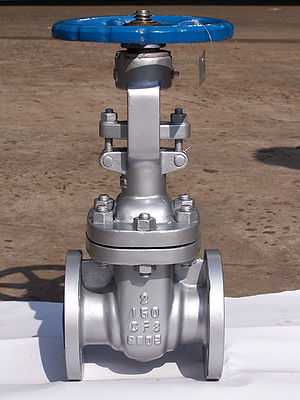

Клиновая задвижка из нержавеющей стали Аккуратная теплоизоляция на защелках, специальный колпак на выдвижном шпинделе, цепь, фиксирующая запорный орган, для исключения воздействия посторонних лиц.

Задви́жка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды[1]. Задвижки — очень распространённый тип запорной арматуры. Они широко применяются практически на любых технологических и транспортных трубопроводах диаметрами от 15 до 2000 миллиметров в системах жилищно-коммунального хозяйства, газо- и водоснабжения, нефтепроводах, объектах энергетики и многих других при рабочих давлениях до 25 МПа и температурах до 565 °C[2].

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

Последнее качество делает задвижки особенно ценными для использования в магистральных трубопроводах, для которых характерно постоянное высокоскоростное движение среды.

К недостаткам задвижек можно отнести:

  • большую строительную высоту (особенно для задвижек с выдвижным шпинделем, что обусловлено тем, что ход затвора для полного открытия должен составить не менее одного диаметра прохода;
  • значительное время открытия и закрытия;
  • изнашивание уплотнительных поверхностей в корпусе и в затворе, сложность их ремонта в процессе эксплуатации.

За редким исключением задвижки не предназначены для регулирования расхода среды, они используются преимущественно в качестве запорной арматуры — запирающий элемент в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Задвижки обычно изготовляются полнопроходными, то есть диаметр проходного отверстия арматуры примерно соответствует диаметру трубопровода, на который она устанавливается. Однако в некоторых случаях для уменьшения крутящих моментов, необходимых для управления арматурой, и снижения износа уплотнительных поверхностей, применяются суженные задвижки. Некоторое увеличение гидросопротивления при этом практически не влияет на работу системы, нежелательна установка таких задвижек лишь на магистральных трубопроводах больших диаметров[3].

Наиболее распространено управление задвижкой с помощью штурвала (вручную), также задвижки могут оснащаться электроприводами, гидроприводами и, в редких случаях, пневмоприводами. На задвижках большого диаметра с ручным управлением, как правило, устанавливают редуктор для уменьшения усилий открытия-закрытия.

По характеру движения шпинделя различаются задвижки с выдвижным или невыдвижным (вращаемым) шпинделем. В первом случае при открытии и закрытии задвижки шпиндель совершает поступательное или вращательно-поступательное движение, во втором — только вращательное.[4]

Основные различия задвижек — в конструкции запорного органа, по этому признаку задвижки различаются на клиновые, параллельные, шиберные и шланговые[3].

Устройство и принцип действия

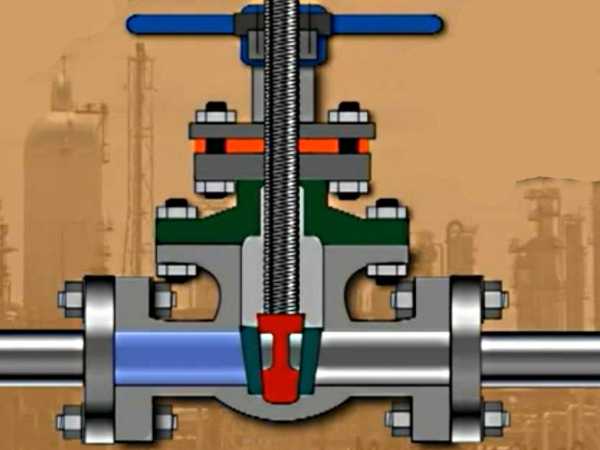

В общем виде конструкция задвижки состоит из корпуса и крышки, образующих полость, в которой находится рабочая среда под давлением и внутри которой помещен затвор (на чертеже справа он клиновой). Корпус имеет два конца для присоединения задвижки к трубопроводу (применяются присоединительные концы фланцевые, муфтовые и под приварку). Внутри корпуса расположены, как правило два седла, параллельно или под углом друг к другу (как на рисунке), к их уплотнительным поверхностям в положении «закрыто» прижимаются уплотнительные поверхности затвора. Затвор перемещается в плоскости, перпендикулярной оси прохода среды через корпус, при помощи шпинделя или штока. Шпиндель с ходовой гайкой образует резьбовую пару, которая при вращении одного из этих элементов обеспечивает перемещение затвора в нужном направлении. Такое решение (см. поясняющий чертёж) наиболее распространено и применяется при управлении вручную или электроприводом. При использовании гидро- или пневмопривода шток совершает вместе с затвором только поступательное движение. Шпиндель одним концом внутри корпуса соединён с затвором, а другим — проходит через крышку и сальник (который в основном применяется в качестве уплотнительного устройства в задвижках) для соединения с элементом управления задвижкой (в данном случае штурвалом)[3].

Конструкции запорных органов

Заклинившую задвижку нелегко открыть даже опытным морякам.

Клиновые задвижки

В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами (см. поясняющий чертёж, клин находится в нижнем положении, между сёдлами). В зависимости от условий эксплуатации выбирается тот или иной вид клина.

Жёсткий клин

Жёсткий клин обеспечивает надежную герметичность запорного органа, но для этого требуется повышенная точность обработки для совпадения угла клина с углом между сёдлами корпуса. Недостаток жёсткого клина — опасность заклинивания затвора и невозможность или трудность открытия задвижки в результате колебаний температур рабочей среды, износа или коррозии уплотнительных поверхностей.

Двухдисковый клин

Такой клин образуется двумя дисками, расположенными под углом к друг другу и жёстко скрепленными между собой. В нём диски имеют возможность самоустановки относительно сёдел корпуса, поэтому некоторые погрешности, допускаемые при изготовлении сёдел корпуса, не влияют на герметичность в положении «закрыто». Двухдисковый клиновой затвор существенно снижает возможность заклинивания, которое свойственно жёсткому клину, и, несмотря на некоторое усложнение конструкции, имеет ряд других достоинств — малый износ уплотнительных поверхностей, высокая герметичность запорного органа, меньшее усилие, необходимое для закрытия.

Клиновые двухдисковые задвижки, входящие в судовую арматуру называют также клинкетными.

Упругий клин

Это модификация двухдискового клина, диски которого связаны между собой упругим элементом, способным изгибаться, обеспечивая плотный контакт между уплотнительными поверхностями в положении «закрыто». В этом затворе снижены возможности самоустановки дисков по сравнению с двухдисковыми, хотя и сохраняется способность компенсировать некоторые деформации корпуса от нагрузок трубопровода и колебаний температур. Достоинства упругого клина — не требуется трудоёмкая пригонка затвора по корпусу (как для жёсткого клина) и конструкция более простая, чем у двухдискового. Таким образом, упругий клин в определённой степени сглаживает недостатки и сочетает достоинства двух других видов клиновых затворов[3].

Параллельные задвижки

В параллельных задвижках уплотнительные поверхности двух сёдел в корпусе расположены параллельно друг другу. Затвор состоит из двух дисков, которые в положении «закрыто» при помощи специального клинового грибка прижимаются к сёдлам, перекрывая проход рабочей среде через корпус.

Шиберная задвижка

Является однодисковой разновидностью параллельной задвижки, в которой затвор называется шиберным односторонним. Такие задвижки применяются в тех случаях, когда допускается одностороннее направление потока рабочей среды и не требуется высокая герметичность запорного органа. Они предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды. Иногда затвор выполняется ножевым для разрушения частиц в рабочей среде, в этом случае задвижки называются шиберными ножевыми.

Чертёж шланговой задвижки в разрезе.

Шланговая задвижка

Задвижки с таким запорным органом принципиально отличаются от других конструкций[5]. Корпус не имеет сёдел, а затвор — уплотнительных поверхностей. Проход среды ведётся через эластичный шланг (патрубок), вставленный в корпус и полностью изолирующий металлические детали конструкции от рабочей среды. Для перекрытия прохода шланг полностью пережимается под воздействием шпинделя (штока), поэтому такие устройства называются шланговыми, задвижками их назвали потому, что шпиндель для управления арматурой перемещается перпендикулярно к оси прохода среды, то есть работает по принципу задвижки.

Шланговые задвижки предназначены для трубопроводов, транспортирующих вязкие, пульпообразные и другие подобные среды, а также слабоагрессивные и агрессивные жидкости. Шланги изготавливают из различных марок резин, которые обеспечивают работу задвижек при давлениях до 1,6 МПа и температурах до 110 °C[3].

Расположение ходового узла

Большое значение для работы и области применения задвижек имеет расположение ходового узла — резьбового соединения шпиндель-гайка. Он может быть расположен внутри задвижки в рабочей среде или вне полости корпуса.

Задвижки с выдвижным шпинделем применяют если нужно быть уверенным в надёжности арматуры. Эта задвижка является конструкцией с невыдвижным шпинделем.

Задвижка с выдвижным шпинделем

В такой конструкции резьба шпинделя и ходовая гайка расположены снаружи корпуса арматуры. Шпиндель нижним концом соединён с затвором и при вращении ходовой гайки для открытия задвижки совершает вместе с затвором только поступательное перемещение, при этом верхний конец шпинделя выдвигается на величину хода затвора. Для возможности перемещения шпинделя ходовая гайка поднята над верхней частью крышки (то есть над сальником) примерно на величину хода затвора в конструкции, которую называют бугельным узлом.

Достоинствами такой конструкции являются отсутствие вредного воздействия рабочей среды на ходовой узел и свободный доступ для его технического обслуживания, а следовательно меньший износ сальникового уплотнения и более высокая надёжность резьбовой пары и сальника.

Недостатком таких задвижек является увеличение строительной высоты и массы за счёт выхода шпинделя из крышки не менее, чем на диаметр прохода и необходимость по этой причине при монтаже оставлять свободное место для выхода шпинделя.

Задвижка с невыдвижным шпинделем

В этом случае ходовая резьба находится внутри полости задвижки и при открывании шпиндель не выдвигается из крышки, сохраняя своё первоначальное положение по высоте. Ходовая гайка в этих задвижках соединена с клином и при вращении шпинделя для открытия прохода как бы наворачивается на него, увлекая за собой клин.

В задвижках с невыдвижным шпинделем ходовой узел погружён в рабочую среду и поэтому подвержен действию коррозии и абразивных частиц в рабочей среде, к нему закрыт доступ и отсутствует возможность технического обслуживания во время эксплуатации, что приводит к снижению надёжности работы ходового и сальникового узлов.

В связи с этим такие задвижки имеют ограниченное применение — для трубопроводов, транспортирующих минеральные масла, нефть, воду, не засорённую твёрдыми примесями и не имеющими коррозионных свойств. Поскольку в задвижках с невыдвижным шпинделем затруднены наблюдение и уход за ходовым узлом, они не рекомендуются для ответственных объектов.

Достоинством такой конструкции является меньшая строительная высота, что делает целесообразным их применение для подземных коммуникаций, колодцев, нефтяных скважин и т.д[6].

Материалы и способы изготовления

Уплотнительные поверхности задвижек изготавливаются без колец, с кольцами из латуни, фторопласта, с наплавкой из коррозионностойкой стали, из резины (в клиновых задвижках ей может покрываться клин, а в шланговых из неё изготавливается пережимной шланг).

Задвижки с корпусами из чугуна и алюминиевого сплава выполняются при помощи литья. Этим же способом изготавливаются и стальные задвижки, но некоторые из них, а также задвижки из титановых сплавов изготавливаются методом сварки заготовок, полученных штамповкой из листового проката. Такие задвижки называют штампосварными. По своим характеристикам, эксплуатационным и прочностным, они не уступают литым задвижкам, а наоборот, детали корпусов и крышек таких задвижек изготавливаются из материала более прочного и тщательно проконтролированного, качество которого выше, чем литьё. При этом технология сварки и методы контроля сварных соединений обеспечивают высокое качество корпусных деталей, позволяющее применять такие задвижки на ответственных объектах, включая атомную энергетику.[3][6]

Примечания

  1. ↑ ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения.
  2. ↑ ГОСТ 9698-86. Задвижки. Основные параметры.
  3. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  4. ↑ Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  5. ↑ По этой причине ранее часто именовались шланговыми клапанами или шланговыми затворами, но по современной классификации, в соответствии с принципом действия, их именуют задвижками
  6. 1 2 Арматура промышленная общего и специального назначения. Справочник. А. И. Гошко — М.: Мелго, 2007.

См. также

wikiredia.ru

Устройство и типы задвижек - Технические описания и документации - Сибирь-Арма

Задвижка трубопровода состоит в общем виде из корпуса и крышки, которые образуют полость для рабочей среды. Внутри этой же полости находится затвор, который обеспечивает перекрытие потока рабочей среды. У корпуса имеется два конца для крепления к трубам. Используется один из трёх методов крепления: муфтовый, фланцевый и приварочный.
Внутри корпуса находятся так называемые «сёдла», к уплотнителям которых прижимается уплотнитель затвора, если задвижка находится в закрытом положении. Это создаёт максимальную герметичность внутри механизма.
Сам затвор перемещается перпендикулярно направлению потока рабочей среды. Движение обеспечивается шпинделем или штоком. При этом шпиндели используются чаще, поскольку позволяют сделать удобнее ручное или автоматизированное управление задвижкой.
По конструкции задвижки могут быть:
Клиновыми. В таких задвижках сёдла расположены под углом относительно друг друга, а затвор выполнен в виде жёсткого, упругого или двухдискового клина. Жёсткий клин даёт максимальную герметичность, но сложнее в изготовлении и эксплуатации. Кроме того, такую задвижку может заклинить. Двухдисковый клин состоит из двух жёстко закреплённых под углом дисков. Упругий элемент отличается от двухдискового тем, что его элементы скреплены эластичным материалом.
Параллельными. В отличие от клиновых, в таких задвижках уплотнители расположены параллельно друг другу. Затвор состоит из двух дисков.
Шиберными. Это аналог параллельной задвижки, но только диск затвора один. По сравнению с другими видами задвижек, этот даёт меньшую герметичность.
Шланговыми. Эти задвижки существенно отличаются от всех остальных. Его конструкция не имеет сёдел и уплотнительных поверхностей. Поток рабочей среды проходит через эластичный шланг, а перекрывается путём пережатия этого шланга.
Для эффективной работы задвижек любого типа важно расположение ходового узла. Он может быть выдвижным или невыдвижным.
Задвижка с выдвижным шпинделем обеспечивает более надежную работу арматуры. Нижний конец шпинделя соединён с затвором, и совершает только поступательное движение, а верхний конец выдвигается на величину хода затвора. Недостатком выдвижного шпинделя является необходимость запаса пространства из-за увеличения строительной высоты.
Невыдвижные шпиндели постоянно остаются внутри корпуса задвижки. Это позволяет рассчитывать строительную высоту из фактических размеров задвижки, но такой вид арматуры ограничен в областях применения.

www.sibir-arma.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
