Типы, характеристики воздушных компрессоров, их принцип работы

Содержание

1. Воздушные компрессоры
2. История появления воздушных компрессоров
3. Как работают воздушные компрессоры?
4. Промышленные воздушные компрессоры
5. Винтовые компрессоры
6. Поршневые воздушные компрессоры
7. Центробежные компрессоры
8. Виды воздушных компрессоров
9. Области применения воздушных компрессоров:
10. Что следует учитывать при выборе воздушного компрессора?
11. Типы воздушных компрессоров

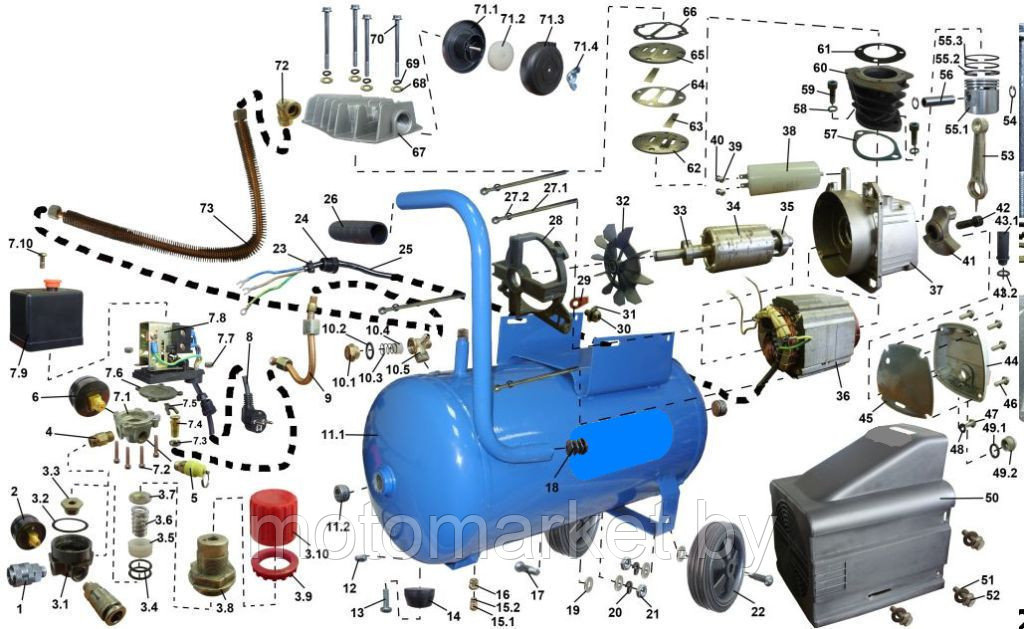

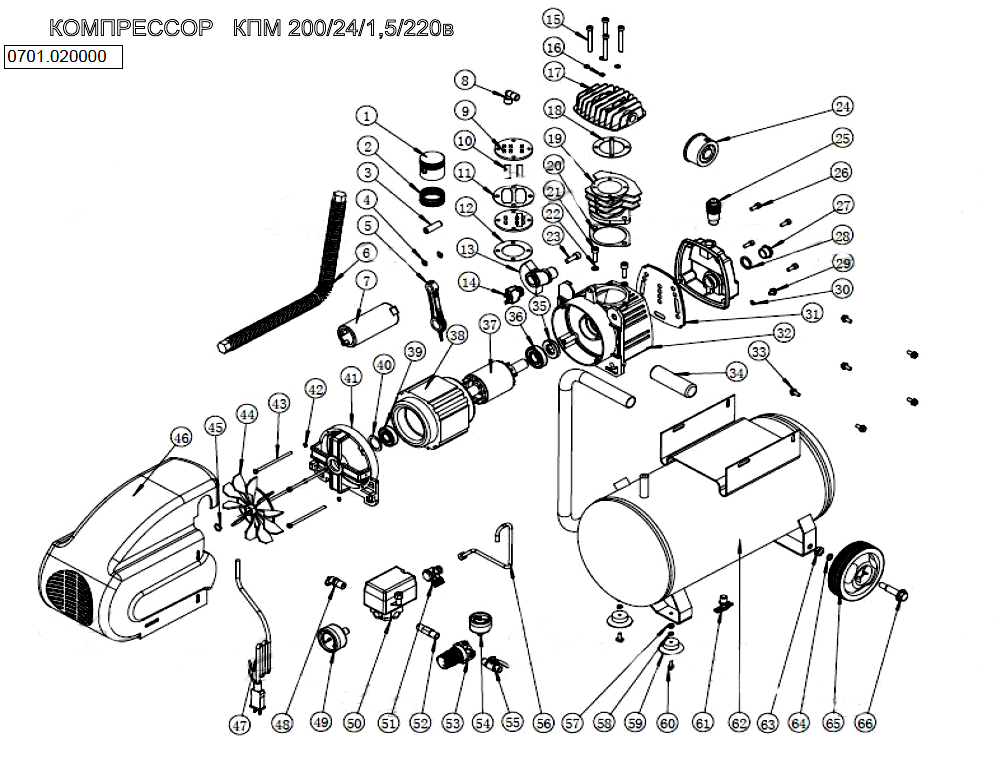

12. Термины и детали воздушных компрессоров

Воздушные компрессоры

Воздушные компрессоры — эффективные устройства, которые вносят значительный вклад в большинство повседневных производственных процессов. Это механические устройства, которые сжимают воздух, уменьшая его объем и одновременно вызывая повышение давления.

Эти устройства необходимы для обеспечения питания различных инструментов, производственных процессов и оборудования. Их можно использовать на индивидуальной основе в качестве пневматических инструментов для отделки поверхностей или для выработки энергии для пневматических силовых систем и оборудования для ремонта автомобилей.

История появления воздушных компрессоров

В 1500 г. до н.э. производство металлов было на пике, и мастера, работавшие с основными инструментами, осознали, что для плавления золота и меди необходимы более высокие температуры. Таким образом, давление воздуха было критическим для поддержания огня.

Следовательно, необходимо было удовлетворить потребность в более сильном сжатом воздухе, что привело к изобретению первого типа компрессора, известного как сильфон. Он состоял только из кожаных мешков для перекачки воздуха, но позже был модифицирован за счет добавления ручек и впускных клапанов, которые облегчили непрерывную работу.

Как работают воздушные компрессоры?

Воздушный компрессор с помощью широкого диапазона процессов всасывания втягивает все больше и больше воздуха в резервуар для хранения и по мере того, как воздух накапливается внутри, его давление в конечном итоге увеличивается.  Когда резервуар достигает своего предела, компрессор автоматически отключается. Воздух внутри задерживается до тех пор, пока он не будет использован. Его можно использовать для использования его кинетической энергии, когда он покидает резервуар, когда он подвергается сбросу давления.

При продолжающемся выпуске воздуха резервуар достигает нижнего предела, и снова компрессор автоматически включается и всасывает воздух для создания давления в резервуаре. Мощность воздушных компрессоров измеряется в кубических футах в минуту, что означает потребление воздуха в кубических футах в минуту. Бар давления и мощность в кВт — некоторые другие важные измерения, которые помогают понять работу сжатого воздуха. Расход стержня также можно определить по скорости на выходе.

Воздушные компрессоры в основном состоят из двух компонентов:

• Механизм, сжимающий воздух
• Источник энергии для этого механизма

Процесс сжатия требует большого количества энергии, которое может быть получено от таких устройств, как электродвигатель , коробка отбора мощности или двигатель, работающий на газе.  Как только устройство сжатия включено, механизмы сжатия вступают в силу и начинают сжатие. Эти механизмы могут быть крыльчатками, поршнями или лопатками. Таким образом, компрессор может втягивать воздух, временно накапливать его, тем самым преобразовывая механическую энергию в пневматическую.

В конструкции воздушного компрессора производители в прошлом отдавали предпочтение продуктам, работающим на природном газе. Причина в том, что природный газ доступен по цене и потребляет меньше энергии. В последнее время качественные воздушные компрессоры были модифицированы для использования в качестве источников энергии, чего раньше не было.

Ранее компрессоры были известны для повседневного использования, например, для накачивания, очистки и обработки поверхностей. В то же время производители автомобилей начинают использовать и экспериментировать с пневматической энергией, вырабатываемой воздушными компрессорами, поскольку они неустанно ищут альтернативы двигателям внутреннего сгорания.

По степени сжатия и результирующему давлению воздушные компрессоры можно разделить на компрессоры, работающие при низком давлении, на компрессоры среднего давления и, наконец, на воздушные компрессоры высокого давления.

Промышленные воздушные компрессоры

Эффективность промышленных компрессоров стала возможной благодаря некоторым методам сжатия, которые сгруппированы в два, а именно:

Положительное смещение. Динамическое смещение. Компрессоры прямого вытеснения работают, направляя воздух внутрь камеры. Затем объем камеры последовательно уменьшается, в результате происходит сжатие воздуха. Когда в камере достигается максимальное давление, это позволяет клапану открыться для выпуска воздуха в выпускную систему, которая расположена за пределами камеры сжатия. В ходе этого процесса разработано несколько компрессоров, в том числе:

• Положительное смещение
• Динамическое смещение

Затем они указываются в соответствии с:

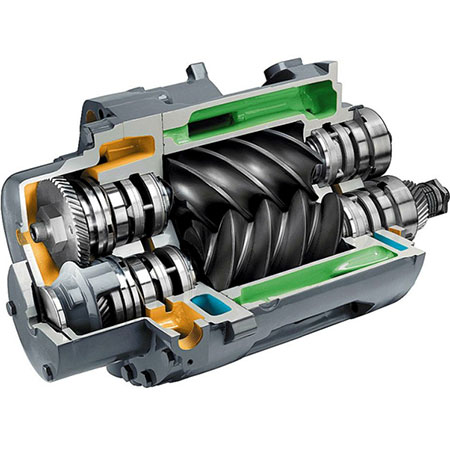

Винтовые компрессоры

• Уровни сжатия
• Техника охлаждения (масло, воздух, вода)
• Энергетическая техника (пар, мотор или двигатель)
• Способ смазки (масляный, безмасляный)

Они попадают в категорию компрессоров прямого вытеснения.  Компрессоры состоят из двух закрытых роторов, работающих на сжатие воздуха. Обращает на себя внимание отсутствие клапанов. Агрегаты также охлаждаются воздухом или водой.

Для компрессоров этого типа охлаждение спроектировано таким образом, чтобы охлаждение происходило внутри компрессора. Таким образом, все рабочие части не подвергаются воздействию экстремальных температур, возникающих в результате эксплуатации. Таким образом, ротационный компрессор непрерывно работает с водяным или воздушным охлаждением.

Преимущество винтового воздушного компрессора заключается в простоте эксплуатации и обслуживания. Более того, регулирование производительности этих устройств достигается за счет изменения скорости и изменения рабочего объема компрессора. Чтобы добиться смещения компрессора, стратегически размещен интегрированный золотниковый клапан. При уменьшении компрессии он запускает открытие золотникового клапана, выбрасывая воздух.

В безмасляном ротационном воздушном компрессоре используются воздушные форсунки для сжатия воздуха, при этом гарантируя, что масло внутри камеры сжатия не будет отдавать фактический воздух, не содержащий масла.  Безмасляный винтовой компрессор может иметь водяное или воздушное охлаждение, что обеспечивает такую ​​же гибкость, как и маслозаполненные роторные компрессоры.

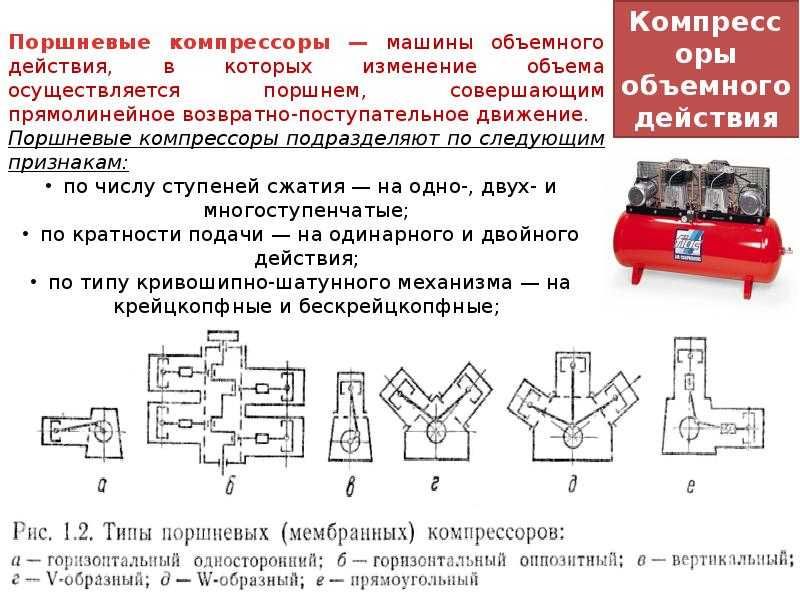

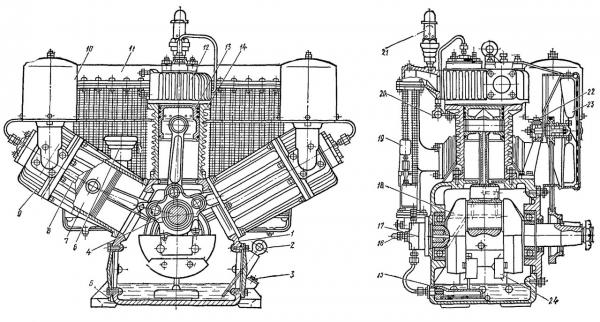

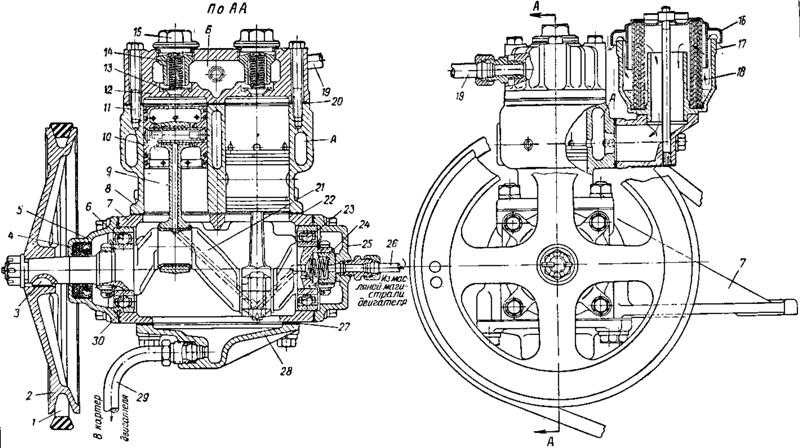

Поршневые воздушные компрессоры

Это тип поршневых компрессоров. То есть, чтобы увеличить давление воздуха, уменьшают его объем. Этот процесс можно объяснить тем, что компрессор всасывает воздух, удерживает его в помещении, а затем увеличивает его давление. Это достигается за счет поршня, который в основном действует как сжимающий и вытесняющий элемент.

Некоторые из имеющихся в продаже поршневых компрессоров:

• Одноступенчатые компрессоры
• Двухступенчатые компрессоры

Одноступенчатые компрессоры работают при давлении от 70 до 100 фунтов на квадратный дюйм, а двухступенчатые компрессоры работают при более высоком давлении от 100 до 250 фунтов на квадратный дюйм.

В поршневом компрессоре он называется одностороннего действия в тех случаях, когда сжатие использует одну сторону поршня.  Когда компрессор включает две стороны поршня во время сжатия, это называется двойным действием.

Для поршневых компрессоров снижение нагрузки имеет важное значение и достигается за счет разгрузки рабочих цилиндров. Это удобно выполнять путем нагнетания сжатого воздуха в цилиндр или путем пропускания воздуха снаружи или внутри компрессора.

Более того, управление мощностью достигается за счет изменения скорости в устройствах, которые зависят от мощности двигателя, контролируя подачу топлива в двигатель. Кроме того, поршневые компрессоры могут иметь водяное или воздушное охлаждение как в режиме с маслом, так и без него.

Аналогичным образом при динамическом перемещении кинетическая энергия преобразуется в давление. Основные промышленные компрессоры этой категории:

Центробежные компрессоры

Центробежные компрессоры относятся к динамическим компрессорам, поэтому они зависят от передачи энергии, получаемой от вращающегося рабочего колеса, и передачи ее в воздух.  Следовательно, они создают большое давление за счет преобразования энергии импульса вращающегося рабочего колеса.

По этой причине центробежные компрессоры предназначены для вращения с очень высокой скоростью по сравнению с другими компрессорами. Поток внутри центробежных компрессоров находится в непрерывном состоянии. Таким образом, они рассчитаны на большую емкость.

Один из традиционных методов регулирования производительности — регулировка направляющих лопаток. При закрытии направляющих лопаток производительность и объем уменьшаются. Они включают безмасляный воздушный компрессор.

Виды воздушных компрессоров

Воздушные компрессоры бывают самых разных типов. В воздушные компрессоры возвратно — поступательные основном выполняют сжатие за счет использования поршней , которые в конечном счете , обеспечивают заметные возможности вывода. Более того, они экономичны. В ротационных винтовых воздушных компрессорах их конфигурация основана на обычных воздушных компрессорах со смазкой, которые имеют конструкцию безмасляного воздушного компрессора.  И последнее, но не менее важное: центробежные компрессоры предназначены для безмасляной работы.

Конструкция воздушных компрессоров во многом определяет цель, которую должен выполнять каждый тип компрессора. Винтовые и поршневые воздушные компрессоры могут изготавливаться с конструкцией, аналогичной переносным воздушным компрессорам. Стационарные воздушные компрессоры могут иметь ограниченную портативность, но они производят большую мощность быстрым и эффективным способом.

Конструкция безмасляного компрессора была использована в модели другого типа — роторного воздушного компрессора. Ротационные воздушные компрессоры доступны в различных размерах.

Воздушные компрессоры могли работать от газового двигателя или электричества. Электрические воздушные компрессоры имеют шнур питания , а 12-вольтный воздушный компрессор всегда оснащен 12-вольтовыми батареями, которые можно быстро перезарядить от автомобильного прикуривателя или от электрической розетки. Когда покупатель намеревается приобрести воздушный компрессор, он может получить в свое распоряжение новый или подержанный.

Бывший в употреблении компрессор можно надлежащим образом обслуживать и поддерживать в отличном состоянии в течение длительного времени, что позволяет сэкономить значительную сумму, и при этом он может превосходно поставляться в комплекте.

Области применения воздушных компрессоров:

• Накачивание шин, обработка поверхности и очистка деталей в автомобильной промышленности.
• Применение газовых насосов
• Электроинструменты также используют воздушные компрессоры для эффективного выполнения своих функций. Эти инструменты включают отбойные молотки, игольчатые скалеры, отбойные молотки, спусковые механизмы / лебедки и пневматические зубила. Другими важными инструментами, в которых используется воздушный компрессор, являются краскопульты, пистолеты для ногтей, сверла и шлифовальные машины. В пескоструйных аппаратах также используются воздушные компрессоры.
• Кроме того, воздушные компрессоры необходимы для подачи воздуха, который используется в системах очистки воздуха, доменных цехах, системах воздушных шлюзов, и не забывая о системах контроля температуры.
• Воздушные компрессоры также широко используются для наполнения металлических кислородных баллонов, используемых для глубоководных погружений.

Воздушные компрессоры производятся из трех металлов:

• Чугун
• Сталь
• Алюминий

Стоит отметить, что в случаях, когда необходимы легкие воздушные компрессоры, например, в портативных или мини-компрессорах, предпочтительно использовать пластмассы.

Что следует учитывать при выборе воздушного компрессора?

• Всегда проверяйте рабочую температуру, чтобы избежать перегрева устройства.
• Проверка перепада давления в фильтре сжатого воздуха
• Осмотрите на предмет утечек масла или воздуха.
• Наконец, примите решение, нужно ли заменять масло в компрессоре.

Воздушные компрессоры — внесли фундаментальный вклад в повседневные производственные процессы в отрасли. От небольших и простых воздушных компрессоров до более сложных по конструкции, все они направлены на эффективное упрощение повседневных операций. И по этой причине в обозримом будущем использование воздушных компрессоров будет продолжаться.

Типы воздушных компрессоров

• Воздушные компрессоры на 12 вольт — это аппараты, которым требуется 12 вольт мощности для уменьшения объема воздуха в резервуаре с целью повышения давления.
• Осевые компрессоры имеют поток в осевом направлении за счет тангенциального ускорения воздуха с лопастями, прикрепленными к роторам. Это увеличивает кинетическую энергию воздуха и рассеивает ее через статические лопасти, увеличивая его давление.
• Центробежные компрессоры воздействуют на воздух лопатками на вращающееся рабочее колесо. Вращательное движение воздуха вызывает выходящую скорость из центробежной силы, а затем диффузор преобразует эту исходящую скорость в давление.
• Компрессоры — это механизмы, используемые для сжатия воздуха до уровня выше атмосферного.
• Мембранные компрессоры обеспечивают сжатие с помощью изгибающейся диафрагмы, которая перемещается вперед и назад в закрытой камере; конструкция представляет собой переделку концепции поршневого поршня.  Движение шатуна под диафрагмой вызывает изгиб, и требуется лишь короткий ход для создания эффектов давления, аналогичных эффектам поршневого компрессора с возвратно-поступательным движением.
• Компрессоры двойного действия используют обе стороны поршня для сжатия воздуха как при прямом, так и при обратном ходе.
• В эжекторных компрессорах используется струйная струя высокого давления. Привод потока передается на низкое давление воздуха.
• Электрические воздушные компрессоры — это машины, которые используют электрическую энергию для сжатия воздуха перед выпуском его в форме высокой энергии.
• Компрессоры со свободным поршнем имеют регулируемый поршень сжатия, который перемещается по длине стальной колонны цилиндра. Направляющий поршень и поршень сжатия сталкиваются на обратном ходе, потому что сжатый воздух отталкивает поршень сжатия на последней стадии.
• Газовоздушные компрессоры — это машины, работающие на газе, которые уменьшают объем воздуха, чтобы использовать сжатый воздух для энергии.
• Промышленные воздушные компрессоры — это механические устройства, используемые в промышленных целях, которые подают воздух с давлением выше атмосферного.
• Лабиринтные компрессоры безмасляные и работают без поршневых колец. Серия лабиринтов создает уплотнение между стенкой цилиндра и поршнем.
• Компрессоры с жидкостным кольцом имеют только одну движущуюся часть — вал крыльчатки. Рабочая жидкость, вращающаяся в корпусе, образует жидкостное кольцевое уплотнение, а воздух поступает через всасывающий канал, перемещается между лопастями рабочего колеса и сжимается перед выпуском.
• В кулачковых компрессорах используются два сопрягаемых кулачка на разных валах, которые вращаются в противоположных направлениях, чтобы захватывать поступающий воздух и прижимать его к корпусу. Лопастные компрессоры обеспечивают очень высокие потоки в диапазонах давлений между компрессорами непрямого вытеснения и другими типами установок прямого вытеснения.
• Мини-воздушные компрессоры — это машины, которые уменьшают объем воздуха, чтобы создать в нем давление и преобразовать механическую энергию в пневматическую. Затем сжатый воздух можно использовать для различных целей; Однако из-за ограниченного размера мини-воздушных компрессоров выходная мощность мала и составляет 250 фунтов на квадратный дюйм (PSI).
• Компрессоры непрямого смещения зависят от движения для передачи энергии от ротора компрессора воздуху. Первоначальное ускорение воздуха создает отрицательное (всасывающее) давление во входном отверстии, которое втягивает воздух.
• Безмасляные воздушные компрессоры обеспечивают воздухом и энергией различные инструменты, оборудование и производственные процессы в отраслях, где требуется чистый воздух.
• Переносные воздушные компрессоры — это переносные системы, для которых не требуется электрическая розетка.
• Компрессоры прямого вытеснения работают, последовательно задерживая объем воздуха и уменьшая его, тем самым увеличивая давление.  Количество выделяемого тепла увеличивается пропорционально росту давления, что приводит к значительному повышению температуры воздуха и самого компрессора.
• Поршневые компрессоры перемещают поршень в верхнюю часть цилиндра для создания сжатия. Для них требуется водяное или воздушное охлаждение.
• Ротационные компрессоры уменьшают объем воздуха, сжимая его между взаимодействующими, вращающимися в противоположных направлениях компонентами, которые нагнетают воздух в резервуар.
• Винтовые компрессоры используют два ротора, вращающихся в противоположных направлениях, которые синхронно вращаются. Когда воздух входит в герметичную камеру, роторы вращаются, уменьшая объем захваченного воздуха и направляя его сжатым через выпускное отверстие при заданном уровне давления.
• Компрессоры с наклонной шайбой перемещают поршни параллельно коленчатому валу посредством кулачка или пластины, установленной на валу в осевом направлении и наклоненной к нему.
• Пластинчатые компрессоры имеют эксцентрично установленный ротор, который является единственной подвижной частью и вращается внутри статора. Когда ротор вращается, центробежная сила выталкивает лопатки из их пазов, образуя ячейки сжатия, и это перекачивающее действие лопаток, скользящих внутрь и наружу, перемещает воздух со стороны впуска компрессора к стороне выпуска.

Термины и детали воздушных компрессоров

Последующее охлаждение — отвод тепла после завершения процесса сжатия.

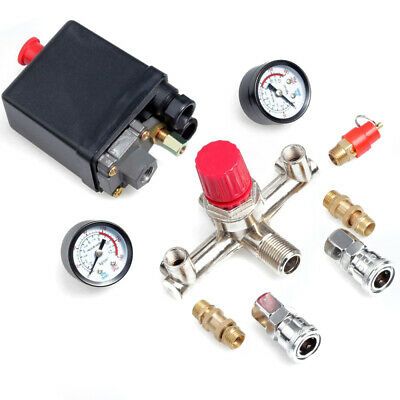

Регулятор давления воздуха — компонент воздушного компрессора, который позволяет пользователю регулировать давление воздуха в воздушной линии.

Обратный поток — состояние, вызванное разницей в давлении, при котором воздух будет течь обратно в распределительные трубы, а не в предполагаемом направлении.

Корпус — элемент, в котором находится ротор и связанные с ним внутренние компоненты воздушного компрессора.  Сюда входят встроенные впускные и выпускные патрубки.

Давление разрушения — наименьшее значение перепада давления, которое может выдержать без деформации.

Коэффициент сжатия / давления — отношение абсолютного давления на входе к абсолютному давлению на выходе. Степень сжатия / давления обычно применяется к одноступенчатому сжатию, но может также применяться к полному многоступенчатому компрессору.

Цилиндр — поршневой отсек в приводе или поршневом компрессоре.

Нагнетательный трубопровод — трубопровод между доохладителем и компрессором и воздушным ресивером и охладителем-сепаратором.

Привод — ременная передача с фланцевым креплением, двигатель или прямое соединение между двигателем или двигателем и компрессором.

Полная нагрузка — Работа воздушного компрессора на полной скорости с полностью открытыми впуском и выпуском воздуха, обеспечивающими верхний предел расхода воздуха.

Направляющая лопатка — регулируемая неподвижная часть, которая направляет поток воздуха, приближающийся к входному отверстию крыльчатки.

Рабочее колесо — компонент вращающегося элемента динамического компрессора, который передает энергию текущей среде за счет центробежной силы. Рабочее колесо состоит из лопастей, которые вращаются вместе с валом.

Обратный клапан резервуара — клапан, предназначенный для предотвращения выскальзывания давления и объема воздуха из резервуара компрессора обратно в головки компрессора, когда компрессор не работает.

Интеркулер — теплообменники которые устраняют тепло, выделяемое при сжатии между ступенями компрессора.

Коэффициент нагрузки — отношение максимальной номинальной нагрузки компрессора к средней нагрузке компрессора в течение определенного периода.

Управление нагрузкой / разгрузкой — метод управления, который позволяет компрессору работать либо без нагрузки, либо с полной нагрузкой, в то же время, когда привод остается на постоянной скорости.  Управление загрузкой / разгрузкой — это попытка согласовать доставку по воздуху с потребностями.

Максимальное номинальное давление — самый высокий уровень давления, рекомендованный для компрессора.

Цилиндры компрессора без охлаждения — Цилиндры компрессора на поршневом компрессоре, которые работают с низкой степенью сжатия и претерпевают небольшие изменения температуры. Они используются в основном в нефтяных и газовых месторождениях.

Давление на входе — полное давление (статическое плюс скорость) на входном фланце компрессора.

Повышение давления — разница между давлением всасывания и давления нагнетания

Ротор — вращающийся элемент компрессора. Он состоит из рабочего колеса и вала и может иметь втулки вала и устройство для балансировки тяги.

Вал — часть, к которой прикреплены вращающиеся элементы и через которую передается энергия от первичного двигателя.

Втулки вала — механизмы, используемые для позиционирования рабочего колеса или защиты вала.

Подошва — подушка, на которой установлен компрессор. Он имплантируется в бетон и обычно металлический.

Устройство для уравновешивания тяги — часть вращающегося элемента, компенсирующая тягу рабочих колес компрессора.

Принцип работы безмасляного компрессора b rjvghtccjhyjuj j,jheljdfybz



31.05.2020 Новости партнеров

Различные модификации компрессорных установок находят широкое применение практически во всех сферах хозяйства. Это оборудование отличается экономичностью, при определенных условиях способно некоторое время функционировать без подключения к электросети. Из-за особенностей конструкции все компрессоры делятся на масляные (поршневые) и безмасляные.

В поршневых моделях сжимаемый воздух и движущиеся части охлаждаются за счет прямого поступления масла в систему. Из-за этого сжатый воздух содержит примеси микрокапель смазывающей жидкости. Безмасляные компрессоры лишены этого недостатка, но имеют более сложную конструкцию.

Особенности устройства безмасляных компрессоров

Конструкция безмасляных установок во многом схода с поршневыми моделями. Она включает в себя:

1. Коленчатый вал.
2. Поршневую группу.
3. Силовой агрегат.

Главная особенность состоит в конструкции компрессора и принципах функционирования системы очистки. В таких установках предусмотрены отдельные каналы для подачи смазки и прохождения воздушных потоков.

При этом масло также применяется, но подается напрямую в систему очистки, а не заливается в картер. Поэтому термин «безмасляный» в данном случае не совсем верен и не отражает в полной мере особенности работы компрессора.

Принципы функционирования

Благодаря отделению масла от потоков воздуха безмасляный компрессор генерирует на 100% чистый поток сжатого воздуха без малейших примесей смазывающей жидкости. Так как для смазки роторов в таком оборудовании не используется масло, к их производству предъявляются повышенные требования. Для их оптимальной работы должен присутствовать минимальный воздушный зазор, поэтому их изготавливают с применением крайне малых допусков.

Корпус такого ротора охлаждает вода либо масло, циркулирующие в отдельных каналах. Такое охлаждение менее эффективно, так как снижает температуру только корпуса агрегата, сам воздух не охлаждается.

В результате достигнуть такой же степени компрессии как в масляном компрессоре не выйдет. Для увеличения степени сжатия без перегрева продеться использовать сдвоенный либо строенный винтовой блок.

Последовательность работы безмасляного компрессора

Принципиально работу безмасляного агрегата можно разделить на несколько важных этапов. Если вас заинтересовала данная тема, то подробнее узнать о компрессорном оборудование https://kombas.ru/. В их число входит:

• Поступление наружного воздуха. Он всасывается через специальный клапан и обязательно проходит через входной фильтр. Это позволяет отсеять пыль и грязь, защитить внутренние механизмы установки. Компрессор работает только при открытии входного клапана. Если клапан закрыт – соединение с внешней средой отсутствует, и установка находится в ненагруженном режиме.
• Ступень низкого давления. В ней давление воздуха повышается до 2,5 бар. В процессе сжатия температура атмосферного газа растет, на выходе из этой ступени может достигать 180 С. Такие высокие температуры обусловлены особенностями работы системы охлаждения, которая не способна охладить проходящий через установку воздух.
• Интеркулер. В этом устройстве происходит охлаждение сжатого воздуха до приемлемой температуры (20-30 С). Совместно с ним используют и влагоотделитель, так как при охлаждении сжатого воздуха образуется избыток влаги.
• Ступень высокого давления. В этой части агрегата воздушный поток подвергается дальнейшему сжатию до давления в 7-13 бар. Итоговое давление зависит от технических характеристик компрессора и выбранного режима работы.
• Охладитель. После нового сжатия воздух снова разогревается до температур около 140-170 С и требует охлаждения. Перед поступлением в охлаждающую установку поток воздуха проходит через запирающий клапан. Это устройство гарантирует, что воздух не поступит обратно в компрессор после его остановки.

Особенности работы компрессора

Безмасляная воздушная система достаточно проста, но для правильной работы агрегата необходимо соблюдение нескольких условий. Обе ступени повышения давления должны находиться в филигранном балансе. Весь поступающий от камеры низкого давления газ должен всасываться в камеру высокого давления. Если баланс не будет соблюден – в интеркулере начнет нарастать давление, что снизит его эффективность и может привести к поломке.

Еще одна причина, по которой устройство может сломаться – выход за расчетные пределы давления. Если оно будет слишком большим на выходе из первой ступени, это приведет к быстрому износу и поломке всего компрессора.

Функционирование коробки передач

Для нормальной работы безмасляный компрессор нуждается в коробке передач. Она необходима для работы с приводом двух компрессоров и электромотора. Это устройство имеет высокую цену, достаточно сильно шумит, требует смазки и склонно к перегреву. Коробка передач – наиболее уязвимая часть безмасляного компрессора. Присутствие этой детали во многом обуславливает более высокую цену и низкую эффективность этих агрегатов.

Для смазки шестеренок и подшипников находящихся в коробке передач необходимо масло. Также оно потребуется для охлаждения ступеней компрессии и некоторых других элементов устройства. Поступает масло в коробку передач не напрямую, перед этим оно проходит через специальный фильтр, удаляющий загрязнения, что обеспечивает защиту движущихся частей внутри агрегата.

Охлаждение безмасляного компрессора

Для охлаждения устройства используется воздушное либо водяное охлаждение. При воздушном – холодный наружный воздух охлаждает сжатый воздух и масло. Оно в свою очередь забирает тепло от внутренних механизмов компрессора.

В устройствах с водяным охлаждением с той же целью используются водные теплообменники. Вода забирает излишки тепла у сжатого воздуха и масла, а масло также охлаждает движущиеся части компрессора. Устройства с водяным охлаждением обычно более сложны, так как в них применяются два отдельных контура для воды и масла.

применений воздушных компрессоров | Как использовать

Воздушные компрессоры

используются в самых разных средах для еще более широкого спектра применений. Вы увидите заправочные станции, предлагающие сжатый воздух для накачивания шин вашего автомобиля, и ваш шинный магазин, использующий сжатый воздух с помощью пневматического инструмента для снятия шин. Возможно, вы видели небольшие настольные воздушные компрессоры, используемые с аэрографом, или газовый воздушный компрессор в виде прицепа на строительной площадке, приводящий в действие отбойные молотки и бетоноуплотнители.

На самом деле, вы, вероятно, сталкивались со многими различными типами воздушных компрессоров и даже не знали об этом — они могут быть спрятаны в вашем холодильнике или в системе ОВКВ на вашей местной арене.

Воздушные компрессоры

имеют множество применений для отдыха и обслуживания дома или на предприятии, чтобы выполнять работу эффективно и безопасно. Давление, создаваемое сжатым воздухом, имеет так много применений, что мы обязательно упустим несколько применений. Тем не менее мы составили длинный список, который расширит ваши знания о различных способах использования воздушных компрессоров в самых разных условиях.

Для разных применений требуются разные типы воздушных компрессоров. Несмотря на то, что существует множество типов компрессоров по размеру и мощности, вы найдете две основные конструкции для большинства воздушных компрессоров: поршневые воздушные компрессоры с возвратно-поступательным движением и винтовые воздушные компрессоры.

В этих двух конструкциях вы найдете несколько моделей, предлагающих выбор: от воздуха низкого давления в небольшом резервуаре для хранения, достаточного для накачки велосипедных или автомобильных шин, до предельной мощности сжатого воздуха, производственное помещение с постоянным и надежным воздухом для работы завода.

Если вы не работаете на производстве или в другой промышленной среде, вы, вероятно, лучше всего знакомы с поршневыми воздушными компрессорами с возвратно-поступательным движением. Однако вы, возможно, не видели всех вариантов конструкции этого воздушного компрессора. Бак может быть вертикальным или горизонтальным, может быть баком с одним цилиндром или двойным цилиндром и может быть переносной конструкцией с колесами для легкого перемещения или стационарной моделью, которая остается на одном месте.

Воздушные компрессоры можно разделить на три категории: потребительские, профессиональные и промышленные.

• Воздушные компрессоры потребительского класса можно охарактеризовать как блинную или одноступенчатую модель. Они используются для бытовых задач, таких как накачка шин и надувных изделий, а также, возможно, для некоторых пневматических инструментов с низкой нагрузкой, таких как степлеры и пистолеты.
• Воздушные компрессоры профессионального класса обеспечивают большую мощность и более высокое давление воздуха. Это могут быть модели с двухступенчатым возвратно-поступательным движением или модели с вращающимся винтом, которые могут обеспечить большую мощность для одновременного запуска нескольких пневматических инструментов при прерывистом использовании.
• Воздушные компрессоры промышленного класса станут рабочей лошадкой производственного предприятия или надежным источником энергии на нефтяной вышке. Они предназначены для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут выдерживать колебания при использовании, характерные для крупных производственных предприятий. Эти компрессоры изготовлены из высококачественных компонентов, которые позволяют адаптировать их к конкретной среде для повышения производительности, энергоэффективности и надежности.

Мы начнем с малого и личного, рассмотрев типичные применения воздушных компрессоров в домашних условиях.



Содержимое

1. Пневматическая энергетика в домашних условиях
2. Воздушный компрессор для каждого дома Магазин
3. Энергия сжатого воздуха в бизнесе
4. Промышленное использование сжатого воздуха
5. Уникальные области применения промышленных воздушных компрессоров
6. Преимущество сжатого воздуха
7. Рекуперация тепла для повышения эффективности
8. Более безопасная альтернатива



Сила сжатого воздуха дома

Использование сжатого воздуха в личных целях может иметь различные формы. Для развлечения или получения прибыли наличие воздушного компрессора у вас дома упростит выполнение многих задач по техническому обслуживанию и позволит проявить творческое самовыражение с помощью хобби и профессионального мастерства. Любое домашнее использование будет покрыто выбором размеров и мощности, предлагаемых в конструкции с возвратно-поступательным движением поршня.

Поршневой воздушный компрессор — это наиболее распространенный тип компрессора, особенно в любом небольшом магазине или дома. Они работают за счет увеличения давления воздуха за счет уменьшения пространства, содержащего воздух.

Если вы знакомы с работой двигателя внутреннего сгорания, то вы уже знакомы с тем, как работает поршневой воздушный компрессор. Он имеет цилиндр, головку клапана, коленчатый вал, шатун и поршень, которые перемещаются вверх и вниз, сжимая воздух для доставки в резервуар для хранения. Этот тип воздушного компрессора может приводиться в действие либо электродвигателем, либо газовым двигателем, что позволяет использовать его удаленно и легко перемещать.

Большинство бытовых воздушных компрессоров достаточно малы, чтобы их можно было передвигать на колесах или носить с собой. Если у вас есть домашний магазин, использующий пневматические инструменты, стационарный резервуар большего размера станет лучшим источником воздуха. В конструкции поршня с возвратно-поступательным движением также имеется вариант одноступенчатой ​​или двухступенчатой ​​модели — двухступенчатые модели обеспечат более мощную подачу воздуха с более высоким рейтингом PSIG.

Воздушный компрессор для каждого дома Магазин

Любой, кто открыл магазин дома, скорее всего, найдет применение воздушному компрессору. Независимо от того, работаете ли вы с деревом, наружным силовым оборудованием, прецизионной покраской или собственным транспортным средством, воздушный компрессор поможет вам выполнить работу.

Воздушные компрессоры для домашнего использования

От небольшого ручного воздушного компрессора до модели стационарного резервуара объемом более 60 галлонов — вы найдете всевозможные способы использования сжатого воздуха людьми для развлечения и работы по дому. Вот список маленьких и больших хобби, обслуживания или ремонта, которые могут использовать сжатый воздух:

1. Накачка шин и надувных изделий

Насосы сжатого воздуха могут быть простыми по конструкции, но они могут обеспечить превосходный поток воздуха для повседневной деятельности, например:

• Добавление воздуха в шины велосипедов и транспортных средств
• Аксессуары для надувания воздушных шаров или надувных бассейнов
• Надувание надувных матрасов дома или в путешествии
• Пополнение сдутого спортивного инвентаря

2. Мойка под давлением

Мойки высокого давления оснащены воздушным компрессором для вытеснения воды под давлением. Мойки высокого давления со сжатым воздухом различаются по размеру и емкости бака:

• Очистка сайдинга, кирпича и тротуаров на жилых объектах
• Обновление внешнего вида террас и террас
• Замена агрессивных химикатов или чистящих средств

3.

Плотницкое/Деревообработка

От опытных ремесленников до новичков в деревообработке столярные работы были бы более сложными без помощи сжатого воздуха. Воздушные компрессоры применяются в деревообработке и металлообработке для:

• Шлифование в деревообработке для подготовки поверхностей к обработке
• Приведение в действие пневматических инструментов, таких как гвоздезабивные пистолеты
• Устранение дефектов дерева и металла
• Удаление излишков ржавчины или пыли с рабочей станции
• Выполнение непрерывных или детальных работ с древесными материалами

4. Крафт

Инструменты для изготовления сжатого воздуха обычно портативны и легки для удобного использования дома. Обычное использование сжатого воздуха в повседневной жизни включает:

• Окраска аэрографом для небольших точных проектов
• Использование распылителей краски на больших поверхностях, таких как велосипеды, кузова транспортных средств и транспортных средств для отдыха
• Использование различных пневматических инструментов для домашних работ
• Приведение в действие воздуходувных пистолетов для окончательной очистки проекта

5.

Дворовые работы

Предприимчивые домовладельцы могут пойти по стопам других, которые нашли способы сделать работу своего двора более эффективной с помощью воздушных компрессоров. Многие садоводы, ландшафтные дизайнеры и садоводы используют сжатый воздух для:

• Очистка щелей и труднодоступных мест на оборудовании или других предметах длительного пользования с направленным давлением воздуха
• Движущиеся лужи воды, скопившиеся в неудобных местах
• Подметание листьев и мусора со двора
• Разбрасывание гербицидов на больших участках

Энергия сжатого воздуха в бизнесе

Сжатый воздух может быть необходим для эффективного ведения бизнеса, начиная от приложений малого бизнеса и заканчивая крупными промышленными предприятиями. Многие компании используют сжатый воздух в качестве источника энергии, питая оборудование и инструменты для более надежного и эффективного использования. Небольшие предприятия смогут предоставлять более качественные и быстрые услуги с использованием воздушного компрессора, от простой задачи накачивания шин до более сложных производственных операций.

Потребности малого и среднего бизнеса в сжатом воздухе

Наиболее распространенное применение поршневого воздушного компрессора на малых предприятиях — это привод в действие пневматических инструментов. Эти типы инструментов предпочтительнее их электрических эквивалентов из-за их меньшего веса и более безопасной работы. Инструменты, работающие от электричества, выделяют тепло и могут перегреться или выйти из строя при непрерывном использовании.

Благодаря богатому опыту использования в промышленности и производстве пневматические инструменты становятся все более распространенными на малых предприятиях, особенно в строительной отрасли. Почти каждый электроинструмент также предназначен для работы на сжатом воздухе.

Предприятия, предоставляющие услуги по ремонту малых двигателей, автосервисы, развлекательные мероприятия и стоматологические услуги, могут использовать сжатый воздух для предоставления своих услуг клиентам. Хотя производство сжатого воздуха может быть дорогостоящим, вы всегда должны знать, какой наиболее эффективный способ обеспечить вашу систему необходимым количеством сжатого воздуха при соответствующем давлении с наименьшими затратами. В среднем для производства одной л.с. энергии сжатого воздуха требуется около семи или восьми лошадиных сил (л.с.) электроэнергии.

Quincy Compressor разрабатывает свой продукт с учетом энергоэффективности и защиты окружающей среды, и у нас есть несколько моделей, которые обеспечивают значительную экономию в эксплуатации по сравнению с обычными конструкциями воздушных компрессоров.

Вот некоторые из типичных применений воздушных компрессоров на предприятиях малого и среднего бизнеса:

• Покраска автомобилей в автомастерской
• Шлифование в автомастерской или при деревообработке
• Использование пневматических гвоздезабивных пистолетов для кровли
• Предоставление стоматологических и медицинских услуг
• Использование пневматических дрелей и молотков на строительных площадках
• Приведение в действие различных пневматических инструментов в автомастерской
• Использование продувочного пистолета для очистки механизмов
• Пескоструйная обработка в механических цехах и на производственных предприятиях



Промышленное использование сжатого воздуха

Сжатый воздух является единственным вариантом для некоторых отраслей промышленности, где требуется безопасность источника энергии, не производящего тепло, и надежный поток этой энергии. С тех пор, как в начале 1800-х годов был изготовлен первый механический воздушный компрессор, спрос на системы сжатого воздуха неуклонно рос, начиная с улучшения оснащения горнодобывающей и металлообрабатывающей промышленности и заканчивая потребностью практически во всех отраслях. Его часто считают четвертой утилитой после электричества, воды и газа.

Этот постоянно растущий спрос также способствовал прогрессу в разработке воздушных компрессоров и вакуумной продукции. Когда компания Quincy Compressor начала свою деятельность почти 100 лет назад, мы разработали несколько моделей высококачественных поршневых воздушных компрессоров, которые служили нашим клиентам и их различным приложениям.

В 1970 году мы добавили в нашу линейку винтовую технологию в ответ на растущее использование сжатого воздуха в промышленных условиях. Эффективная и надежная работа требовалась для некоторых из самых требовательных приложений, таких как разведка источников энергии, обработка и производство продуктов питания и напитков. Все воздушные компрессоры выполняют одну и ту же основную функцию — повышают давление и уменьшают объем газа, как воздуха. Тем не менее, каждая из наших моделей была разработана с учетом конкретных приложений, чтобы предоставить решение для производственных требований.

Наш поршневой и винтовой воздушный компрессор представляют собой лучший воздушный компрессор для любой отрасли. Вот список, который показывает широкий спектр применения промышленных воздушных компрессоров практически для любого применения.

1. Сельское хозяйство/фермерство

Для продуктивных и прибыльных сельскохозяйственных работ сжатый воздух обеспечивает длительную работу и низкую стоимость владения. Сжатый воздух используется для:

• Перемещение кормов и зерна в силосы и из них с помощью конвейеров
• Вентиляционные системы для теплиц
• Опрыскивание культур
• Питание молочных машин
• Работающее пневматическое погрузочно-разгрузочное оборудование



2.

Производство

Будь то нефтеперерабатывающие, пластмассовые, сборочные или металлообрабатывающие заводы, система сжатия воздуха является центральным источником энергии, поддерживающим производство. Мощные воздушные компрессоры помогают в производстве:

• Работа с пневматическими инструментами на производственных линиях
• Оборудование для резки и сварки
• Извлечение деталей из производственных форм
• Мониторинг производства
• Регулировочный ролик и механизм подачи
• Продувка формованного бензобака или пластиковой бутылки
• Эффективное выполнение основных задач, таких как заворачивание винтов и гаек
• Повышение эффективности производства с помощью пневмоцилиндров, приводящих в действие позиционеры, зажимы, пневмопатроны и пневмоножи
• Финишная обработка и упаковка с помощью пневматических устройств, используемых для заполнения жидкими материалами, сшивания картонных коробок, шлифования, транспортировки и разжижения сухого порошка
• Пескоструйная обработка и отделка металла
• Работающие автоматизированные машины



3.

Химчистка

Надежная подача воздуха и надежная система необходимы для отрасли химической чистки, где требуется качественная чистка одежды. Сжатый воздух используется для:

• Применение химических средств с помощью чистящих пистолетов
• Эксплуатация прессов для стирки и пароочистителей

4. Фармацевтическая

Оставаться чистым, сухим и безмасляным – главные приоритеты в этой строго регулируемой отрасли, которая нуждается в точном оборудовании и высокопроизводительных системах. Фармацевтическая установка воздушного компрессора работает по:

• Перемещение продукта на конвейерных системах
• Напыление покрытий на фармацевтические препараты
• Поддержание давления в смесительных и сборных резервуарах
• Продукты для розлива и упаковки

5. Энергоразведка

Удаленный характер энергетического исследования требует наиболее надежного питания, чтобы свести к минимуму затраты на ремонт и техническое обслуживание. Воздушный компрессор будет:

• Привод пневматических инструментов и оборудования на суше и в море
• Компенсация движения, вызванного волнением моря
• Вставка и извлечение стержней реактора
• Дистанционная регулирующая арматура в контурах пара и теплоносителя
• Питание систем вентиляции котельных

6. Еда и напитки

Все типы предприятий по производству продуктов питания и напитков используют системы воздушных компрессоров для различных производственных задач. Им нужен незагрязненный и постоянный сжатый воздух для выполнения их постоянных операций. Сжатый воздух используется для:

• Упаковка и паллетирование продуктов
• Запорные и контрольные устройства
• Оборудование для розлива напитков
• Продукты для охлаждения и заморозки

Наличие энергии в виде сжатого воздуха дает конечным пользователям гораздо больший контроль над использованием и качеством воздуха, поскольку он генерируется на месте. Около 90 процентов всех производственных компаний в той или иной форме используют сжатый воздух в своих производственных и заводских процессах.

Уникальные области применения промышленных воздушных компрессоров

Из-за приведенного выше длинного списка многих применений воздушного компрессора вы уже можете догадаться, что эта утилита имеет ряд функций, которые делают ее идеальным источником питания для широкого спектра применений.

Вот несколько характеристик сжатого воздуха, каждая из которых объединена с примером ситуации, в которой эта функция выгодна:

• Сжатый воздух не мешает работе электрического контрольного оборудования — предпочтителен в операционных больницах.
• Сжатый воздух может храниться в баллонах под давлением различных размеров, что приводит к меньшим размерам, которые обеспечивают воздух для дыхания аквалангистов.
• Оборудование, работающее на сжатом воздухе, может использоваться при экстремальных температурах, что позволяет использовать пневматические инструменты для обслуживания печей и промышленных морозильных камер.
• Сжатый воздух можно легко хранить в специальных резервуарах для использования в отдаленных районах — идеально подходит для питания машин для производства снега.

Другие возможности воздушного компрессора

Мы рассмотрели множество различных применений для дома и бизнеса, но есть несколько других интересных применений воздушного компрессора, о которых вам следует знать, чтобы получить полное представление о том, как используются воздушные компрессоры. Некоторые приложения, перечисленные ниже, показывают, как воздушный компрессор можно использовать нетрадиционными способами:

1. Дайвинг

Аквалангисты используют воздушные компрессоры в своем водолазном снаряжении для подачи кислорода из баллона, пока они находятся под водой. Отфильтрованный сжатый воздух хранится в водолазных баллонах, которые могут иметь множество вариаций в зависимости от конкретного погружения. Для профессионального подводного плавания с аквалангом и связанных с ним рекреационных видов дайвинга могут потребоваться воздушные компрессоры для подводного плавания на разной глубине. С надежными моделями высокого и низкого давления дайверы могут получить правильный уровень давления, необходимый для безопасного погружения.

Многие карьеры зависят от безопасного дайвинга или регулярного использования баллонов со сжатым воздухом для дайвинга. Некоторые удивительные профессии, которые требуют хранения сжатого воздуха в резервуарах для дайвинга, включают пожарных, подводных сварщиков, морских подрядчиков и рабочих подводных лодок.

2. Больницы

Сжатый воздух необходим для широкого спектра инструментов и систем в области медицины. Больницы полагаются на медицинские воздушные компрессоры для фильтрации воздуха в операционных и отделениях интенсивной терапии, а также для питания различного оборудования, необходимого для оказания медицинских услуг.

Воздушные компрессоры необходимы для доставки кислорода пациентам и подачи чистого воздуха по всему зданию для врачей и посетителей. Больничные операционные также выигрывают от того, что воздушные компрессоры не мешают работе электрического контрольного оборудования.

3. Автомобили

Большинство людей знают, как сжатый воздух используется для накачивания шин, но воздушные компрессоры требуются для многих инструментов и систем в автомобильной промышленности. Автомастерские используют сжатый воздух для шлифовки и окраски автомобилей. Автомеханики и ремонтные мастерские заправляют различные пневмоинструменты воздушными компрессорами.

Воздушные компрессоры используются на всех этапах производства автомобилей – от сборки автомобилей до изготовления корпусов, чтобы повысить скорость и качество работы. Двигатели спроектированы с воздушными компрессорами для систем отопления и охлаждения автомобиля. Обычные пневматические инструменты, которые имеют решающее значение в автомобильной промышленности, включают обдувочные пистолеты, щетки, шланги и муфты, масленки и осушители.

4. Железные дороги

В тормозных системах поездов и транспортных средств используются пневматические тормоза. Сжатый воздух обеспечивает безопасность и стабильность, обеспечивая прямой и надежный поток воздуха в тормозную систему. Воздушные компрессоры также помогают в системах подвески поездов и помогают открывать и закрывать автоматические двери. Индивидуальные манипуляции с подвеской делают рулевое управление и управление движением более плавными для безопасного и комфортного путешествия.

5. Парки развлечений

Тематические парки используют сжатый воздух для запуска аттракционов, таких как американские горки, фонтаны и анимированные персонажи. Надежные системы сжатого воздуха помогают поддерживать безопасность и работоспособность оборудования. Например, ворота с электроприводом, тормоза и другие важные функции безопасности американских горок требуют сжатого воздуха для поддержания их надежности во время использования. Гидравлические системы запуска, необходимые для определенных аттракционов, также полагаются на воздушные компрессоры для обеспечения стабильного потока воздуха.

6. Горнолыжные курорты

Воздушные компрессоры помогают делать снег на горнолыжных спусках. В неблагоприятную погоду или в загруженное время сжатый воздух в снегоуборочных машинах помогает поддерживать работоспособность горнолыжных курортов и домиков в течение всего сезона. Если снег опасно утрамбовывается или сметается, снегоуборочные машины могут смешивать воду со сжатым воздухом, чтобы создать искусственную добавку.

7. Пейнтбольные центры

Оборудование для пейнтбола и пневматическое оружие используют сжатый воздух для приведения в движение боеприпасов. Баллоны воздушного компрессора пейнтбольного ружья работают, создавая давление позади заряженного пейнтбольного шара. Когда нажатие на спусковой крючок ослабляет давление, пейнтбольный шар вылетает из ствола, а другой шар быстро выбрасывается из патронника. Этот процесс снижает износ оборудования для пейнтбола, что делает сжатый воздух выгодным вложением средств.



Преимущество сжатого воздуха: надежный, универсальный и безопасный источник энергии

Считающийся рабочей лошадкой в ​​бизнесе, удобным помощником по дому и эффективной помощью, сжатый воздух является широко используемым источником энергии, хотя многие люди не осознают, насколько он распространен.

Частные лица, предприятия и отрасли получают выгоду от возможности производить электроэнергию на месте за счет сжатия воздуха. Как мы упоминали ранее, сжатый воздух может быть более дорогим в производстве, но поскольку он снижает производственные затраты во многих других отношениях, он является необходимым элементом практически любой производственной и промышленной среды.

Какие преимущества делают кажущуюся «дорогой» утилиту лучшим выбором для многих сред?

Возможно, вы помните преимущества использования пневматических инструментов в разделе выше. Они легче и намного прочнее, особенно при постоянном использовании в суровых и грязных условиях. Их использование приводит к повышению производительности и эффективности за счет более высокой скорости работы инструмента и значительного снижения или полного устранения нагрузки на пользователя.

Тяжелые условия эксплуатации, характерные для сталелитейных и литейных заводов, не подходят для электроинструментов. Высокие температуры и грязное окружение являются идеальной средой для частых электрических перегрузок и сбоев в работе оборудования. Пневматические инструменты требуют периодического обслуживания, но они требуют гораздо меньшего объема работ, чем их электрические аналоги, и практически не поддаются разрушению.

Еще одним преимуществом сжатого воздуха является то, что его можно хранить, чтобы поддерживать колебания в использовании. Отсутствие необходимости беспокоиться о всплесках потребления электроэнергии, которые могут привести к срабатыванию предохранителей и саботажу оборудования, является главным приоритетом любой производственной линии. Воздушный компрессор может быть установлен для удовлетворения требований любого постоянного и переменного использования. С правильной системой вы получаете необходимое давление и резервуар для хранения, чтобы обеспечить надежную и постоянную энергию.

Рекуперация тепла для повышения эффективности

Чтобы компенсировать высокие затраты на производство сжатого воздуха, компрессорные системы могут быть спроектированы таким образом, чтобы утилизировать тепло, полученное при сжатии, для использования в другом месте на объекте. Это тепло может быть использовано для других целей, таких как отопление помещений, подогрев технической воды, смазочных материалов или других жидкостей, используемых в производстве, или может быть доставлено в раздевалку завода для подачи горячей воды для душа.

Одним из самых простых способов рекуперации тепла является отопление помещений, которое может рекуперировать до 94 процента входной мощности компрессорной системы. Вы можете видеть, что многие отрасли могут легко превратить кажущуюся высокую стоимость производства энергии на месте с помощью сжатия воздуха в недорогую возможность сэкономить в других областях.

Более безопасная альтернатива

В некоторых опасных средах единственным вариантом питания является сжатый воздух. Нефтяные и газовые платформы, шахты и туннельное оборудование являются примерами ситуаций, которые представляют высокий риск взрыва и пожара. Тепловой и искровой потенциал от электричества плохо сочетается с этими средами, но более безопасная альтернатива сжатому воздуху для привода органов управления и насосов позволяет найти экономичное решение для и без того опасной среды.

Сжатый воздух на протяжении многих лет является решением многих отраслевых проблем. Мы уверены, что в будущем мы увидим больше приложений, использующих сжатый воздух для упрощения, удешевления или повышения безопасности процессов, от его первого использования, позволяющего горнодобывающей промышленности иметь менее опасную окружающую среду, до его ориентированного на эффективность использования в производственной и строительной отраслях.

Являясь производителем воздушных компрессоров уже почти 100 лет, мы двигались вместе с достижениями в области технологий, чтобы предоставить различным отраслям реальные решения их производственных задач. Благодаря новым технологиям, новым разработкам и захватывающим возможностям, которые помогут другим отраслям расти, мы стремимся обеспечить легендарную производительность и надежность на рынке еще в следующем столетии. Узнайте больше о продуктах премиум-класса, которые мы предлагаем, связавшись с нами или с одним из наших представителей по продажам и обслуживанию рядом с вами.



Последнее обновление: 26 октября 2021 г., 15:30

Различные части морского воздушного компрессора, используемого на корабле

ByAnish 7 мая 2019 г. 19 января 2022 г. Воздушный компрессор

Морской воздушный компрессор обеспечивает сжатый воздух для различных целей на корабле. Воздушный компрессор является одним из наиболее важных устройств на корабле, которое требует особого ухода и регулярного обслуживания. В этой статье мы узнаем основы морского воздушного компрессора, сначала ознакомившись с его различными частями.

Основными частями морского воздушного компрессора являются:

1) Гильза цилиндра:

Изготовлена ​​из сортированного чугуна и снабжена водяной рубашкой вокруг нее для поглощения тепла, выделяемого в процессе сжатия. Он разработан таким образом, чтобы обеспечить прямолинейный проход сжатому воздуху, что приводит к минимальному падению давления.

2) Поршень:

Для компрессора без смазывания используется легкий поршень из алюминиевого сплава, а для ступенчатого смазывания поршень из чугуна используется с поршневыми кольцами для герметизации и удаления избыточного масла.

3) Шток поршня:

В компрессорах большой мощности, которые обычно имеют большие размеры, поршень крепится к штоку поршня, изготовленному из легированной стали. Они оснащены антифрикционным уплотнительным кольцом, чтобы избежать утечки сжатого воздуха.

4) Соединительный стержень:

Соединительный стержень играет свою роль в минимизации усилия на опорную поверхность. Он изготовлен из кованой легированной стали.

5) Шатунный подшипник и коренной подшипник:

Они сконструированы так, чтобы придать жесткость вращающемуся механизму. Они изготовлены из медно-свинцового сплава и имеют длительный срок службы при условии надлежащего смазочного масла и смазки.

6) Коленчатый вал:

Это цельная деталь, использующая противовесы для динамической балансировки при высокой скорости вращения, чтобы избежать скручивания из-за сил кручения. Подшипник большой головки шатуна и коренной подшипник соединены с коленчатым валом шатунной шейкой и цапфой, которые отполированы для обеспечения длительного срока службы подшипников.

7) Рама и картер:

Обычно они имеют прямоугольную форму и вмещают все подвижные части, поэтому изготовлены из твердого чугуна. Корпус коренного подшипника установлен в отверстии в картере двигателя и изготовлен с высочайшей точностью, чтобы избежать эксцентриситета или перекоса.

Кредиты: teekay.com

8 ) Масляный насос:

Масляный насос предназначен для подачи смазочного масла ко всем подшипникам, которые могут иметь цепной или зубчатый привод, через коленчатый вал. Давление масла можно регулировать с помощью регулировочного винта, предусмотренного в насосе. Также установлен фильтр на входе насоса для подачи чистого масла без частиц в подшипники.

9) Водяной насос:

К некоторым компрессорам может быть присоединен насос водяного охлаждения, приводимый в движение коленчатым валом через цепь или шестерню. Некоторые системы не используют подключенный насос, так как они используют воду из основной или вспомогательной системы для охлаждения.

10) Всасывающий и нагнетательный клапан:

Это многопластинчатые клапаны, изготовленные из нержавеющей стали и используемые для всасывания и нагнетания воздуха с одной ступени на другую и в воздушный баллон. Правильная сборка клапанов очень важна для эффективной работы компрессора.

11) Всасывающий фильтр:

Это воздушный фильтр, изготовленный из меди или мягкой стали с бумажным материалом для поглощения масла и проволочной сеткой, чтобы предотвратить попадание частиц металла или пыли внутрь камеры сжатия.
