Из чего состоит чугун: понятие, производство, особенности, структура, свойства и применение

Чугун. Марки, свойства и применение чугунов

Чугун — самый распространенный железоуглеродистый нековкий литейный материал, содержащий свыше 2% углерода, до 4,5% кремния, до 1,5% марганца, до 1,8% фосфора и до 0,08% серы. В практике применяют чугуны, содержащие 3÷3,5% углерода.

Чугун обладает высокими литейными свойствами, поэтому широко используется в литейном производстве в качестве конструкционного материала. Он хорошо обрабатывается резанием. Из чугуна, имеющего невысокий коэффициент трения, изготовляют подшипники скольжения. Специально обработанный чугун (высокопрочный) по показателям качества успешно конкурирует со стальным литьем и кованой сталью.

Недостаточная прочность и большая хрупкость чугуна объясняются наличием в нем крупных включений углерода в виде графита.

Введение в жидкий чугун небольшого количества магния и церия изменили форму графита, он стал шаровидным. Чугун приобрел прочность и утратил хрупкость. Такой чугун (его называют высокопрочным) по-своему качеству не уступает конструкционным углеродистым сталям. Стойкость деталей, изготовленных из этого чугуна, увеличилась почти в три раза.

Углерод в чугунах может находиться в виде химического соединения — цементита (такие чугуны называют белыми) или частично или полностью в свободном состоянии в виде графита — (такие чугуны называют серыми).

Чугуны состоят из металлической основы (перлита, феррита) и неметаллических включений графита. Они различаются главным образом формой графитовых включений. Белый чугун имеет ограниченное применение. Некоторые отливки, от которых требуется повышенная твердость поверхностного слоя, изготовляют из отбеленного чугуна. Поверхностный слой его состоит из белого чугуна, а сердцевина — из серого. Величину и твердость отбеленного слоя регулируют путем изменения химического состава чугуна и скорости затвердевания отливки.

Чугун серый

Серый чугун широко применяется в машиностроении. Такое название он получил по серому цвету излома, обусловленному наличием в структуре чугуна свободного углерода в виде графита. По виду металлической основы различают серые чугуны перлитные, перлитно-ферритные и ферритные.

Таблица 1. Чугуны серые литейные, их основные свойства и применение

Марка	σв МПа	НВ	Свойства и применение
Сч10	275	139-274	Малоответственные отливки с толщиной стенок до 15 мм (корпуса, крышки, кожухи и др.), детали, для которых прочностная характеристика не является обязательной,- опоки, арматуру, рамки, сковороды, декоративные детали, массивные строительные колонны, фундаментные плиты
СЧ15	314	160-224	Малоответственные отливки с толщиной стенок 10 — 30 мм (трубы, корпуса клапанов, вентили при давлении — до 20 МПа и др.), корпусные малонагруженные детали, подмоторные плиты, рычаги, шкивы, маховики, емкости для масла и охлаждающей жидкости, корпуса фильтров, фланцы, крышки, звездочки цепных передач
СЧ18	354	167-224	Ответственные отливки с толщиной стенок 10 — 20 мм (шкивы, зубчатые колеса, станины, суппорты и др. )
СЧ20	397	167-236	Ответственные отливки с толщиной стенок до 30 мм (блоки цилиндров, поршни, тормозные барабаны, каретки и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются требования герметичности при давлении до 8 МПа (80 кгс/см2), корпусов, коробок передач, шпиндельных бабок, балансиров, планшайб, гильз, кареток, цилиндров, насосов, золотников, арматуры, компрессоров
СЧ25	450	176-245	Ответственные отливки с толщиной стенок до 40 мм (кокильные формы, поршневые кольца и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются повышенные требования к герметичности
СЧ3О	490	177-250	Ответственные отливки с толщиной стенок до 60 мм (поршни, гильзы дизелей, рамы, штампы и др.), для изготовления кронштейнов, салазок столов и суппортов, деталей с поверхностной закалкой, цилиндров, корпусов насосов, дизелей и двигателей внутреннего сгорания, поршневых колец, коленчатых и распределительных валов
СЧ35 СЧ45	540	193-264	Ответственные высоконагруженные отливки с толщиной стенок до 100 мм (малые коленчатые валы, детали паровых двигателей и др. ) деталей, для изготовления к которым предъявляются требования герметичности при давлении свыше 8 МПа

Графит обладает низкими механическими свойствами. Он нарушает целостность металлической основы. Располагаясь между зернами металлической основы, графит ослабляет связь между ними. Поэтому серый чугун плохо сопротивляется растяжению и имеет очень низкую пластичность и вязкость. Чем крупнее и прямолинейнее графитовые включения, тем хуже механические свойства чугуна. Твердость серого чугуна, а также его сопротивление сжатию близки к показателям стали, имеющей такую же структуру, как у металлической основы чугуна.

Графит оказывает и некоторое положительное влияние на свойства чугуна, в частности, он повышает его износостойкость, действуя аналогично смазке, повышает обрабатываемость резанием, так как делает стружку ломкой, способствует гашению вибраций изделий, уменьшает усадку при изготовлении отливок.

Механические свойства серого чугуна могут быть улучшены равномерным распределением мелкопластинчатого графита в отливке. Это достигается путем специальной обработки — модифицирования, когда в жидкий чугун перед его разливкой вводят добавки, которые образуют дополнительные центры графитизации, в результате чего получается мелкопластинчатый графит. Чугун с таким графитом называют модифицированным. От обычного серого чугуна он отличается более высоким сопротивлением разрыву, однако пластичность и вязкость его при модифицировании не улучшаются.

По ГОСТ 1412-85 буквы СЧ в обозначении марки чугуна означают — серый чугун. Двузначная цифра соответствует пределу прочности при растяжении σв МПа. Стандарт нормирует предел прочности серых чугунов σв = 274÷637 МПа, твердость — 143÷637 НВ и химический состав.

Основные свойства серого чугуна и его применение приведены в таблице 1.

Химический состав

Основные свойства и химический состав серого чугуна регламентируются ГОСТом 1412-85.

Оптимальное содержание углерода составляет 2,4-3,7%. При более низкой концентрации он полностью растворится в железе, а ее превышение приведет к потере твердости и упругости.

Кремний – 1,2-2,5%. Он участвует в процессе графитизации, повышая твердость металла и снижая его вязкость. Влияние углерода и кремния рассматривается в совокупности, с учетом их суммарной концентрации.

Сера соединяется с железом с образованием сульфида FeS, который снижает свойства прочности и пластичности сплава. Допускается содержание серы не более 0,12-0,15%.

Марганец смягчает вредное влияние серы и способствует образованию свободных карбидов железа. Его количество определяется содержанием серы, и обычно составляет 0,5-1.1%.

Концентрация фосфора не превышает 0,2-0,3%. Элемент образует включения фосфидной эвтектики, увеличивая твердость и износоустойчивость.

В зависимости от марки допускается включение в состав серого чугуна:

• хрома – он увеличивает карбидообразование, а с этим процессом повышаются твердость и прочность материала;
• олова, способствующего равномерному распределению твердости по разным сечениям;
• никеля и молибдена – для повышения сопротивляемости коррозийным процессам и улучшения обрабатываемости;
• меди – ее присутствие способствует ускорению графитизации, увеличению упругости и стойкости к коррозии, улучшению обрабатываемости;
• сурьмы – до 0,08%, оказывает влияние на процессы кристаллизации.

Чугун высокопрочный с шаровидным графитом

Высокопрочный чугун получают путем введения магния (до 0,9%) и церия (до 0,05%) в жидкий серый чугун перед разливкой его в формы. Основная часть этих модификаторов испаряется, окисляется и переходит в шлак, так что в твердом металле обнаруживается не более 0,01% этих элементов. Магний и церий активно удаляют из чугуна серу. Но главная роль их заключается в том, чтобы изменить чешуйчато-пластинчатую форму графита на шаровидную. После модифицирования чугуна магнием или церием в ковш добавляют 75%-ный ферросилиций (сплав железа с кремнием). В отличие от модифицированного серого чугуна высокопрочный чугун имеет более высокое содержание углерода и кремния и пониженное содержание марганца.

Металлическая основа высокопрочного чугуна состоит из феррита и перлита или только из перлита. В этом чугуне сочетаются ценные свойства стали и чугуна. Он обладает сравнительно высокой прочностью при достаточной пластичности и вязкости. Высокопрочный чугун с успехом заменяет стальное литье и даже стальные поковки, что дает большой экономический эффект. Изделия из высокопрочного чугуна благодаря его повышенной износостойкости могут работать в условиях трения. Высокопрочный чугун лучше, чем серый, сохраняет свою прочность при нагреве, поэтому может применяться для работы при температурах до 400°С (серый чугун выдерживает температуру до 250°С).

ГОСТ 7293-85 нормирует предел прочности σв, предел текучести σт, относительное удлинение δ и твердость НВ высокопрочных чугунов. Требования к отливкам из этих чугунов устанавливаются нормативно-технической документацией. Принцип маркировки высокопрочных чугунов (ВЧ) отличается от маркировки серых чугунов. В обозначение их марки входят два числа — первое указывает предел прочности на разрыв, второе — относительное удлинение. Например, марка чугуна ВЧ 42-12 означает, что данный чугун имеет предел прочности σв = 412 Н/мм2 (42 кгс/мм2) и относительное удлинение δ =12%.

Стандарт предусматривает 10 марок высокопрочных чугунов: ВЧ 38-17, ВЧ 42-12, ВЧ 45-5, ВЧ 50-7, ВЧ 50-2, ВЧ 602, ВЧ 70-2, ВЧ 80-2, ВЧ 100-2, ВЧ 120-2. Стандарт или справочник дает дополнительные сведения об этом чугуне: предел текучести σт = 274 Н/мм2 (28 кгс/мм2), твердость-140÷200 НВ.

Из высокопрочных чугунов изготовляют многие детали (в том числе фасонные), которые ранее получали из стали, базовые и корпусные детали повышенной прочности (корпуса и станины станков, крупные планшайбы, гильзы, каретки, цилиндры, кронштейны, зубчатые колеса, накладные направляющие станков и детали с поверхностной закалкой). Они заменяют стали Сталь 20Л, 25Л, ЗОЛ и 35Л.

Белый чугун

Белый чугун получается при переработке железных руд с повышенным содержанием марганца. В изломе этот чугун имеет мелкозернистое или игольчатое строение матово-белого цвета. Весь углерод, как правило, с массовой долей 6,67 % находится в химически связанном состоянии в форме цементита в поверхностных слоях отливки.

Белый чугун очень хрупкий, практически не поддается обработке резанием, его твердость достигает 700 … 800 НВ. Из-за высокой твердости и хрупкости белый чугун как конструкционный материал прямого применения не имеет. В некоторых случаях свойства высокой твердости и износостойкости структуры белых чугунов (цементита) создают искусственно в поверхностных слоях деталей. Эта операция называется отбеливанием поверхности деталей и отливок. Операция отбеливания достигается высокой скоростью охлаждения. Например, с целью получения высокой твердости на глубину до 5 мм отбеливают поверхность валков прокатных станов, лемехи плугов, шары мельниц, коленчатые валы дизелей и другие детали.

Структура белого чугуна неустойчивая. При высоких температурах цементит распадается на аустенит и свободный углерод (графит). Температура плавления белого чугуна составляет 1 600 °С.

Белый чугун выпускается в виде чушек весом 40 кг, которые идут на производство стали в мартеновских и других печах, или в жидком состоянии (в этом случае чугун хранится в специальных емкостях (миксерах), из которых затем поступает в конвертеры для производства стали).

Половинчатый чугун — это низкосортный белый чугун, в котором часть углерода находится в химически связанном состоянии в виде цементита, а часть — в виде свободного углерода (графита) или механических смесей в зависимости от массовой доли углерода (рис. 1). Так, чугун с массовой долей углерода, равной 4,3 %, — эвтектический, имеет структуру ледебурита (механическая смесь цементита и феррита). Заэвтектический чугун (более 4,3 % углерода) имеет структуру перлит + цементит + графит. Доэвтектический чугун (менее 4,3 % углерода) имеет структуру перлит + ледебурит + графит.

Половинчатый чугун имеет очень высокие механические свойства, но хрупкий, поэтому этот чугун прямого применения в литейном производстве не находит.

Рис. 1. Микроструктура половинчатого чугуна: 1 — перлит; 2 — цементит; 3 — ледебурит

Благодаря наличию в структуре свободного углерода, а также неустойчивых структур ледебурита и цементита половинчатый чугун является сырьем для производства ковких и специальных чугунов.

Чугун ковкий

В структуре ковкого чугуна графит имеет хлопьевидную форму. Такой графит называют углеродом отжига. По сравнению с серым чугуном ковкий чугун обладает более высокой прочностью, пластичностью и вязкостью. Свое название он получил потому, что имеет повышенную пластичность. Ковке в прямом понимании этого слова чугун не подвергается.

Процесс получения отливок из ковкого чугуна включает две стадии: изготовление фасонных отливок из белого чугуна и отжиг полученных отливок с целью графитизации цементита. При отжиге происходит разложение цементита белого чугуна с образованием графита хлопьевидной формы. В результате этого хрупкие и твердые отливки становятся пластичными и более мягкими. В зависимости от условий и режима отжига структура чугуна может иметь ферритную (Ф), перлитную (П) и ферритно-перлитную металлическую основу. Наибольшее распространение получил пластичный ферритный ковкий чугун. Отжиг ковкого чугуна-весьма продолжительный процесс, занимающий 70-80 ч. Однако его можно ускорить путем закалки отливок из белого чугуна перед графитизацией, а также модифицированием чугуна алюминием, бором, висмутом или титаном. Существуют и другие способы ускорения процесса отжига. Использование указанных способов позволяет сократить продолжительность отжига до 35-40 ч.

Таблица 2. Чугуны ковкие, их основные свойства и применение

Марка	НВ	Свойства и применение
КЧ 35-10 КЧ37-12	160	Чугуны ферритного класса используют для производства деталей, эксплуатируемых при высоких динамических и статических нагрузках (картеров, редукторов, ступиц, крюков, скоб, задних мостов, кронштейнов)
КЧ 30-6 КЧ 33-8	160	Для изготовления менее ответственных деталей (хомутов, гаек, вентилей, деталей сельскохозяйственных машин, глушителей, фланцев, муфт, тормозных деталей, педалей, гаечных ключей, колодок, кронштейнов)
КЧ 45-7	203	Ковкие чугуны перлитного класса марок обладают высокой прочностью, умеренной пластичностью и хорошими антифрикционными свойствами. Из них получают вилки карданных валов, шестерни, червячные колеса, поршни, подшипники, звенья и ролики конвейерных цепей, втулки, муфты, тормозные колодки, коленчатые валы
КЧ 50-5	226
КЧ 55-4	236
КЧ 60-3	264
КЧ 65-3	264
КЧ 70-2	280
КЧ 80-1,5	314

По ГОСТ 1215-79 маркируется ковкий чугун по тому же принципу, что и высокопрочный. Например, марка чугуна КЧ 33-8 означает, что данный чугун имеет предел прочности σв = 32.4 Н/мм2 (33 кгс/мм2) и относительное удлинение δ =8 %.

Отливки из ковкого чугуна можно получить с сечением до 55 мм. При большем сечении в сердцевине отливок образуется пластинчатый графит и чугун становится не пригодным для отжига. В машиностроении чаще применяют высокопрочный чугун, который получают при менее сложных и более дешевых технологических процессах, чем процессы производства ковкого чугуна.

Основные свойства ковкого чугуна и его применение приведены в таблице 2.

Графитизированные чугуны

В зависимости от формы графитных включений различают серые, высокопрочные, ковкие чугуны и чугуны с вермикулярным графитом. Серые чугуны получают при меньшей скорости охлаждения отливок, чем белые. Они содержат 1–3 %Si – обладающего сильным графитизирующим действием. Серый чугун широко применяется в машиностроении. Он хорошо обрабатывается режущим инструментом. Из него производят станины станков, блоки цилиндров, фундаментные рамы, цилиндровые втулки, поршни и т.д. Серые чугуны согласно ГОСТ 1412–85 маркируются буквами «СЧ» и далее следует величина предела прочности при растяжении (в кгс/мм2), например СЧ 15, CЧ 20, СЧ 35 (табл. 1).

Таблица 1 Химический состав и механические свойства серого чугуна (ГОСТ 1412–85)

Графит в сером чугуне наблюдается в виде темных включении на светлом фоне нетравленного шлифа. По нетравленному шлифу оценивают форму и дисперсность графита, от которых в сильной степени зависят механические свойства серого чугуна. Серые чугуны подразделяют по микроструктуре металлической основы в зависимости от полноты графитизации. Степень или полноту графитизации оценивают по количеству свободно выделившегося (несвязанного) углерода. Полнота графитизации зависит от многих факторов, из которых главными являются скорость охлаждения и состав сплава. При быстром охлаждении кинетически более выгодно образование цементита, а не графита. Чем медленнее охлаждение, тем больше степень графитизации. Кремний действует в ту же сторону, что и замедление охлаждения, т.е. способствует графитизации, а марганец – карбидообразующий элемент – затрудняет графитизацию. Если графитизация в твердом состоянии прошла полностью, то чугун содержит две структурные составляющие – графит и феррит. Такой сплав называется серым чугуном на ферритной основе (рис. За). Если же эвтектоидный распад аустенита прошел в соответствии с метастабильной системой

то структура чугуна состоит из графита и перлита. Такой сплав называют серым чугуном на перлитной основе. Наконец, возможен промежуточный вариант, когда аустенит частично распадается по эвтектоидной реакции на феррит и графит, а частично с образованием перлита. В этом случае чугун содержит три структурные – графит, феррит и перлит. Такой сплав называют серым чугуном на феррито-перлитной основе. Феррит и перлит в металлической основе чугуна имеют те же микроструктурные признаки, что и в сталях. Серые чугуны содержат повышенное количество фосфора, увеличивающего жидкотекучесть и дающего тройную эвтектику.

Рис. 3. Схема микроструктур графитизированных чугунов: а) серые; б) высокопрочные; в) ковкие; г) с вермикулярным графитом

В металлической основе серого чугуна фосфидная эвтектика обнаруживается в виде светлых, хорошо очерченных участков. Высокопрочный чугун с шаровидным графитом получают модифицированием серого чугуна щелочно-земельными элементами. Чаще для этого используют магний, вводя его в жидкий расплав в количестве 0,02 – 0,03 %. Под действием магния графит кристаллизуется в шаровидной форме (рис. 3,б). Шаровидные включения графита в металлической матрице не являются такими сильными концентраторами напряжений, как пластинки графита в сером чугуне. Чугуны с шаровидным графитом имеют более высокие механические свойства, не уступающие литой углеродистой стали. Маркируют высокопрочный чугун согласно ГОСТ 7293–85 буквами «ВЧ» и далее следуют величины предела прочности при растяжении (в кгс/мм2), например ВЧ 40, ВЧ 45, ВЧ 80 (Табл. 4). Так же, как и серые чугуны, они подразделяются по микроструктуре металлической основы в зависимости от полноты графитизации и бывают на ферритной, феррито-перлитной, перлитной основах. Высокопрочный чугун используется во многих областях техники взамен литой и кованой стали, серого и ковкого чугунов. Высокие механические свойства дают возможность широко применять его для производства отливок ответственного назначения, в том числе и в судовом машиностроении: головок цилиндров, турбокомпрессоров, напорных труб, коленчатых и распределительных валов и т.п.

Таблица 4 Химический состав и механические свойства высокопрочного чугуна (ГОСТ 7293–85)

Ковкий чугун получают путем отжига отливок из белого чугуна. Получение ковкого чугуна основано на том, что вместо неустойчивого цементита белого чугуна при повышенных температурах образуется графит отжига белого чугуна. Мелкие изделия сложной конфигурации, отлитые из белого чугуна, отжигают (получают ковкий чугун) для придания достаточной пластичности, необходимой при их использовании в работе. Ковкий чугун согласно ГОСТ 1215–79 маркируют буквами «КЧ» и далее следуют величины предела прочности при растяжении (в кгс/мм2) и относительного удлинения (в %), например, КЧ 35-10, КЧ 60-3 (табл. 2).

Таблица 2 Химический состав и механические свойства ковкого чугуна (ГОСТ 1215–79)

Графитизация идет путем растворения метастабильного цементита в аустените и одновременного выделения из аустенита более стабильного графита. Чем больше время выдержки при отжиге и меньше скорость охлаждения, тем полнее проходит графитизация. В зависимости от графитизации встречаются те же три основные типа структур, что и в сером чугуне с пластинчатым графитом: ковкие чугуны на ферритной, феррито-перлитной и перлитной основах (рис. З,в). От серых (литейных) чугунов ковкие чугуны отличаются по микроструктуре только формой графита. Если на шлифах (рис. З,а) серых чугунов графит имеет форму извилистых прожилок, то в ковких чугунах графит, называемый углеродом отжига, находится в форме более компактных хлопьевидных включении с рваными краями. Более компактная форма графита обеспечивает повышение механических свойств ковкого чугуна по сравнению с серым чугуном с пластинчатым графитом. Обладая механическими свойствами, близкими к литой стали и высокопрочному чугуну, высоким сопротивлением ударным нагрузкам, износостойкостью, обрабатываемостью резанием, ковкий чугун находит свое применение во многих отраслях промышленности. Из него изготавливают поршни, шестерни, шатуны, скобы, иллюминаторные кольца и др. Чугуны с вермикулярным графитом получают, как и высокопрочные чугуны, модифицированием, только в расплав при этом вводится комплексный модификатор, содержащий магний и редкоземельные металлы. Маркируют чугуны с вермикулярным графитом согласно ГОСТ 28394-89 буквами «ЧВГ» и далее следует цифра, обозначающая величину предела прочности при растяжении ( кгс/мм2), например, ЧВГ З0, ЧВГ 45 (табл. 3). Вермикулярный графит подобно пластинчатому графиту виден на металлографическом шлифе в форме прожилок, но они меньшего размера, утолщенные, с округлыми краями (рис. З,г). Микроструктура металлической основы ЧВГ также как у других графитизированных чугунов может быть ферритной, перлитной и феррито-перлитной.

Таблица 3 Химический состав и механические чугуна с вермикулярным графитом (ГОСТ 28394–89)

По механическим свойствам чугуны с вермикулярным графитом превосходят серые чугуны и близки к высокопрочным чугунам, а демпфирующая способность и теплофизические свойства ЧВГ выше, чем у высокопрочных чугунов. Чугуны с вермикулярным графитом более технологичны, чем высокопрочные и соперничают с серыми чугунами. Для них характерны высокая жидкотекучесть, хорошая обрабатываемость резанием, малая усадка. Чугуны с вермикулярньм графитом широко используются в мировом и отечественном автомобилестроении, тракторостроении, судостроении, дизелестроении, энергетическом и металлургическом машиностроении для деталей, работающих при значительных механических нагрузках в условиях износа, гидрокавитации, переменном повышении температуры. Например, ЧВГ используется для производства цилиндровых крышек и втулок, поршней судовых и тепловозных двигателей, корпусов газовых турбин и компрессоров.

Свойства серого чугуна, высокопрочного, белого, ковкого

В списке индустриально-промышленных металлов чугун является самым дешёвым материалом. Производство метала не требует глубокой технологической переделки, что выгодно отличает его себестоимость в сравнении со сталями. Имея хорошие литейные качества чугун в широко используют в изготовлении массивных корпусных, объёмных деталей и отдельных частей механизмов, не подвергающихся сильным ударным нагрузкам. Свойства отдельных видов чугунов и их марок во многом зависят от уровня содержания углерода его состояния и формы включений в сплаве.

Литые изделия из чугуна

Основные механические и физические свойства

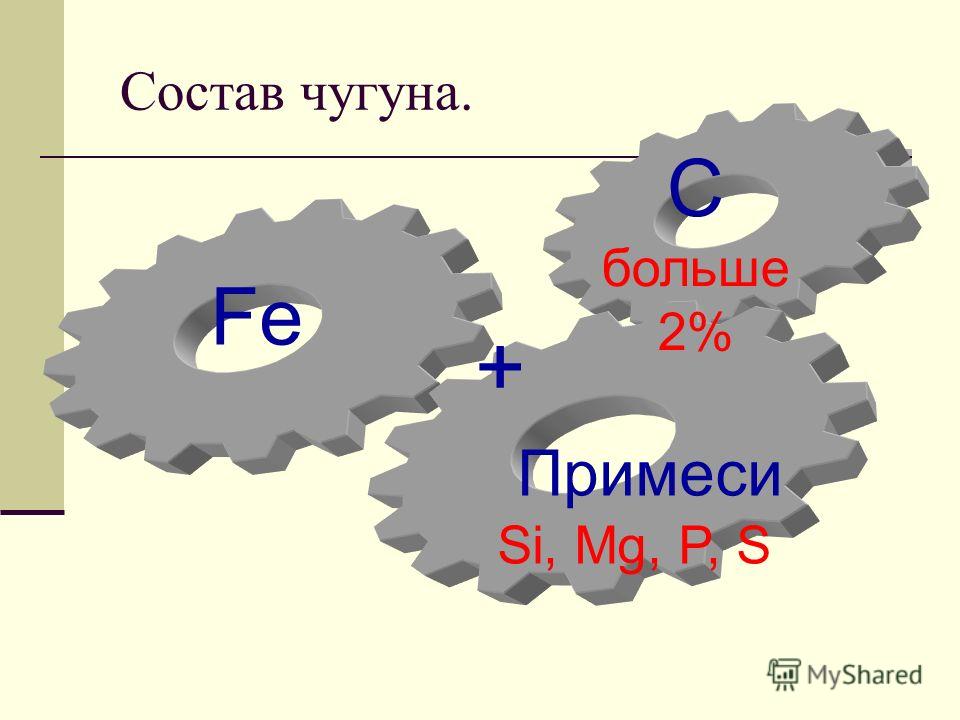

По своей природе чугун представляет собой сплав железа с углеродом с естественным содержанием незначительного количества примесей, где процент содержания углерода в общей объёмной массе сплава может быть в приделах от 2. 14 до 6.67%.

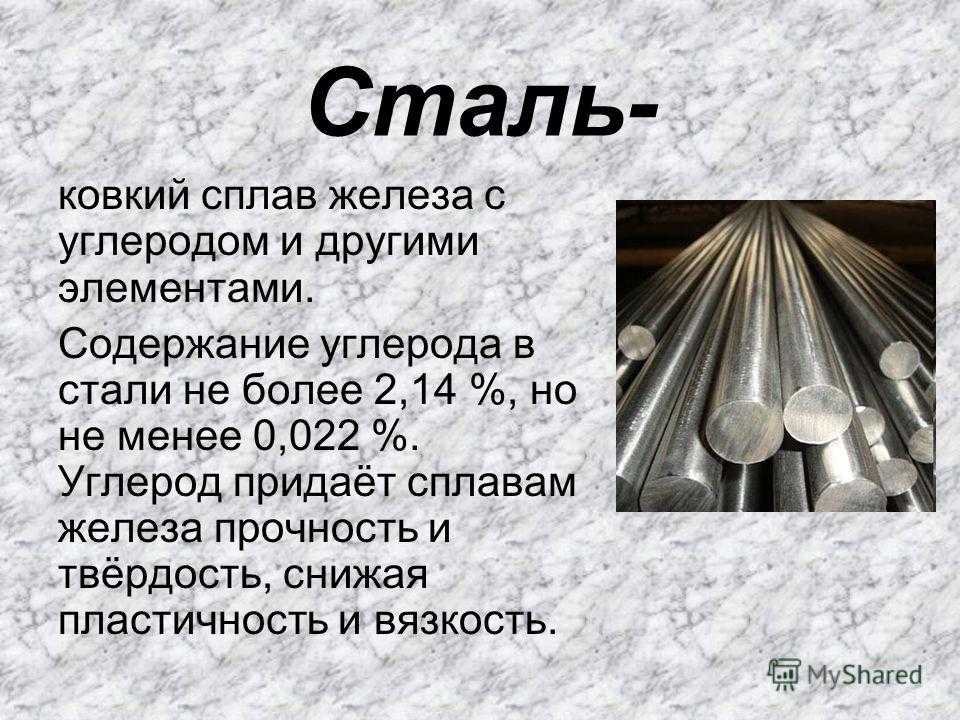

Сплавы, имеющие в своём составе углерода ниже 2.14% переходят в разряд сталей. При содержании углерода в структуре выше 6.67% сплавы переходят в разряд сверхтвёрдых материалов именуемых — карбидами железа (цементитами).

Сравнительно со сталью, высокое содержание углерода делает чугун хрупким, твёрдым, не устойчивым к ударным нагрузкам. Этот же фактор затрудняет механическую обработку и свариваемость материала. Вместе с этим плюсом является хорошие литейные свойства и коррозийная устойчивость чугунов. Также при включении в состав некоторых легирующих добавок возможно улучшение некоторых физических и механических качеств металла.

Стандартно все марки чугунов, как и других сплавов, характеризуются такими механическими параметрами как твёрдость материала и сопротивление разрыву при растяжении.

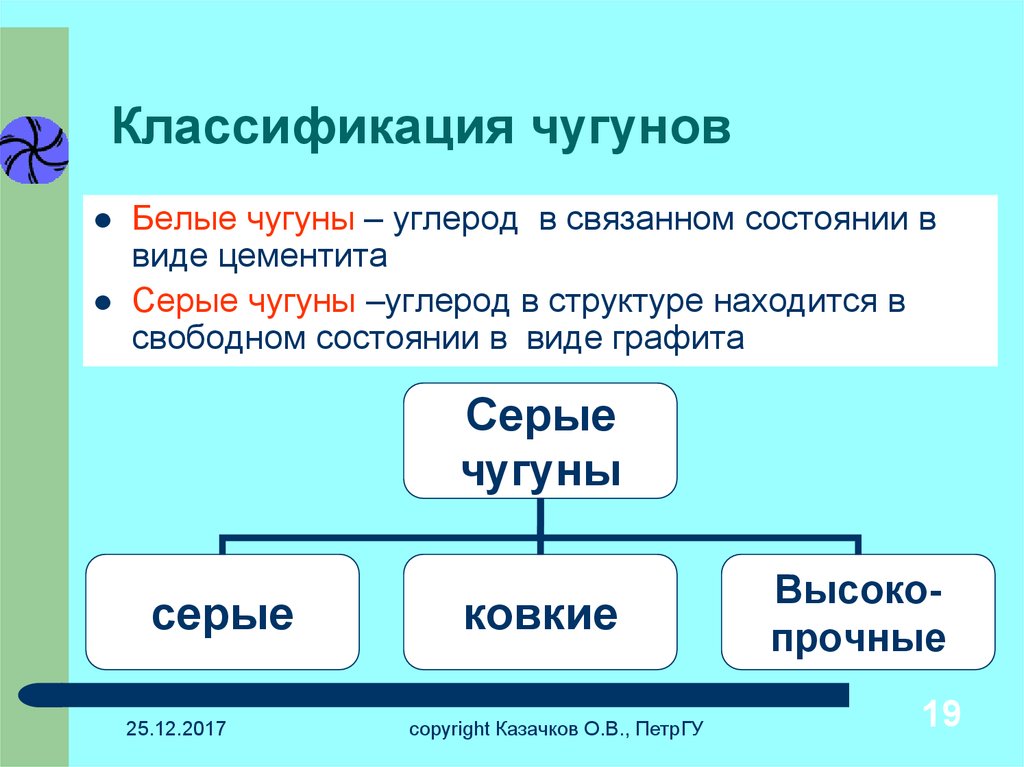

Классификация чугунов

По назначению в металлургии выпускаются два вида чугунов:

• передельный – используемый для технологической переплавки в сталь
• литейный – используемый для отливки готовых деталей, который в свою очередь подразделяется на конструкционный и специальный

Содержанием углерода в сплаве чугуны делятся на следующие типы:

• Доэвтектические с содержанием углерода 2. 14 – 4.3%
• Эвтектические  с содержанием — 4.3%
• Заэвтектические с содержанием — 4.3 — 6.67%

По составу сплавов чугуны делятся на легированные и нелегированные

В зависимости от состояния углерода в структуре сплавы отличаются цветом на плоскости излома, где различают серый и белый виды чугунов. Структура белого чугуна характеризуется наличием углерода только в сформированном цементите. Углерод в структуре серых чугунов находится в виде графита сформированных в виде отдельных включений.

По структуре, а конкретно по форме и распределению включений углерода (графита) в массе сплава чугуны делятся на четыре группы:

• Сплавы с графитом в виде пластинок в своей структуре. Данный вид чугунов не подаётся легированию.
• Чугуны с включениям шаровидного графита. Такая структура характерна высокопрочным чугунам.
• Сплавы с включениями вермикулярного (червеобразного) графита в своей структуре.
• Хлопьевидные включения графита в структуре сплава характерны ковким маркам чугуна.

Выделение графита в структуре

По структуре металлической основы сплава различают:

• Перлитные
• Ферритные
• Перлито-ферритные
• Аустенитные
• Бейнитные
• Мартенситные

Все перечисленные определения отражают строение структуры в соответствии с диаграммой превращения при плавлении стали и чугуна в зависимости от содержания углерода и режимов его кристаллизации в общем объёме сплава.

Свойства белого чугуна

Особенностью белого чугуна является то, что углерод в его составе растворён в цементите, где общая структура состоит из железа и цементита. Отдельных включений графита, как в сером чугуне, здесь нет и срез метала является более светлым.

Структура белого чугуна с цементитом

Цементит представляет собой высокоуглеродистое соединение в виде карбида железа Fe₃C, которое является неустойчивым и при определённых условиях и может распадаться с выделением углерода отдельными включениями графита в структуре металла.

Особенности белого чугуна

Данный вид чугуна характеризуется:

• Высокой твёрдостью и удельным сопротивлением
• Хорошей износостойкостью
• Достаточной стойкостью к тепловому воздействию
• Относительно хорошую коррозийную стойкость, включая к кислотам
• Его литейные качества не позволяют изготовление деталей сложных конфигураций, где в литье могут образовываться трещины
• Литьё из белого чугуна даёт усадку в переделах 2%
• За счёт своей твердости материал сложно обрабатывать
• Высокая хрупкость не позволяет его использовать в деталях испытывающих ударные нагрузки
• Материал очень плохо сваривается, где в процессе налаживания шва при нагреве дуговой или газовой сварки образуются частые трещины

Применение

Белый чугун не столь широк в применении как серый. Его используют в отливке несущих элементов конструкций в строительстве, судостроении, станкостроении. Сплав в виду не столь высоких литейных качеств больше подходит для литья простых, несложных конфигураций массивных деталей. Чаще сплав используют как сырьё во вторичной переделке для производства ковких и других марок серого чугуна.

Заготовки белого чугуна для производства ковкого чугуна

Серый чугун

Данный вид углеродистого сплава является самым широко применяемым из чугунов. Сплав используют при литье деталей требующих высокой устойчивости к нагрузкам на сжатие. Ограничение использования материала определяет его хрупкость и неустойчивость к изгибающим нагрузкам. Сплав применяют в литье цилиндров двигателей, несущих станин станков и корпусов оборудования.

Детали из серого чугуна

Факторы, влияющие на свойства сплава

При плавке серых чугунов происходит выделение в структуре углерода в виде графита, где последний формируется отдельными пластинками или чешуйками. При этом для обеспечения соответствующей твёрдости и прочности содержание углерода должно быть в пределах 2.4-3.7%. В случае превышения углерода в составе сплав будет отличатся повышенной хрупкостью. При низком содержании углерода сплав потеряет свою твёрдость и литейные качества. Механические свойства серого чугуна во многом зависят от числа формы и распределения графита в структуре. Наиболее прочным считают сплавы с перлитной структурой, где графит равномерно распределён в виде микро-пластинок.

Технологии выплавки

Форма и размер графитных включений зависит от наличия в расплавленном чугуне центров кристаллизации, скорости его охлаждения и наличии добавок, обеспечивающих выделение графита. Чем больше в расплавленном материале нерастворимых частичек, тем больше центров кристаллизации, обеспечивающих формирование более мелких включений графита.

Для обеспечения большего числа центров кристаллизации перед разливом в формы осуществляют внедрение в жидкий металл модифицированных добавок в составе с кремнием, алюминием и кальцием. В раскалённом металле данные элементы переходят в соответствующие оксиды SiO2, Al2O3 и CaO в виде взвешенных частиц, образуя центры кристаллизации в структуре.

Марки серого чугуна

СЧПГ в отливках ГОСТ 1412-85: СЧ10, СЧ15, СЧ18, СЧ20, СЧ21, СЧ24, СЧ25, СЧ30, СЧ35. Число в маркировке означает временное сопротивление при растяжении (кгс/мм²).

Высокопрочный чугун

Данный сплав является подвидом модифицированного серого чугуна, где графит в структуре сплава распределён шаровидными включениями. Высокая прочность обусловлена меньшей площади к объёму сферических включений в структуре, что обеспечивает более монолитную металлическую основу сплаву. Формирование такой структуры обеспечивается присадками в виде чистого магния или связками (Например, Mg 20% + Ni 80%). Такие сплавы имеют ферритную или перлитную основу с более высокой пластичностью и ударной вязкостью, чем у обычных серых чугунов. Прочность сплава повышается с увеличением содержания в структуре перлита и увеличением дисперсности шариков графита. Вязкость повышается с увеличением в структуре феррита.

Такие чугуны успешно используют вместо стали для отливки коленчатых валов двигателей, шестерней, муфт, задних мостов, ступиц, картеров.

Среди высокопрочных чугунов ВЧШГ существуют следующие марки согласно ГОСТа 7293-85: ВЧ35-22, ВЧ40-15, ВЧ45-10, ВЧ50-7, ВЧ60-3, ВЧ70-2, ВЧ80-2, ВЧ100-2. Первое число означает временное сопротивление растяжению (кгс/мм²), второе относительное удлинение в %.

Свойства ковкого чугуна

Сплав получают из отлитого белого чугуна путем дополнительного продолжительного отжига при температуре 950°С в контейнерах засыпанным песком. Таким образом удаётся достигнуть относительной вязкости металла. Это конечно не позволяет работать с металлом кузнечным методом, но достаточно повышает стойкость к ударным нагрузкам материала.

В структуре ковкий чугун, как и серый содержит в своей сталистой основе включения углерода в виде графита. Но структурное отличие заключается в том, что графит распределён в массе сплава микроскопическими хлопьями, изолированными между собой. Таким образом металлическая снова менее разобщена и материал обладает более высокой пластичностью и вязкостью.

Свойства ковкого чугуна во много зависят от размера графитных включений в своей структуре. Среди чугунов данного типа, в зависимости от строения структуры различают два вида: ферритный (Ф класса), перлитный (П класса). К ковким чугунам относятся следующие марки: с ферритной и феррито-перлитной структурой КЧ30-6, КЧ33-8, КЧ35-10, КЧ37-12; с перлитной структурой КЧ45-7, КЧ50-5, КЧ55-4, КЧ60-3, КЧ65-3, КЧ70-2, КЧ80-1. 5.
Первая цифра в маркировке указывает минимальный придел прочности у кгс/мм², вторая- минимальное относительное линейное удлинение.

Действие добавок на свойства чугунов

Если говорить о углероде в составе чугуна, то его относительное массовое повышение в составе сплава положительно влияет на текучесть раскалённого жидкого сплава. Вместе с этим, при выделении углерода в виде графита в структуре сплава объём вылитой заготовки увеличивается, что частично компенсирует усадку после полной кристаллизации. Таким образом, углерод положительно влияет на литейные качества и позволяет отливать достаточно точные размеры заготовок.

Кремний

Является хорошим катализатором для выделения графита в структуре сплава, что важно при производстве серых чугунов. При взаимодействии железа с кремнием образуются соединения силициды FeSi и Fe₃Si₂, активизирующие формирование графитных пластинок, блокируя образование цементита в структуре, повышающего хрупкость материала. Дополнительно, кремний повышает жидкотекучесть сплава, понижает температуру плавления, замедляет скорость охлаждения, что улучшает формообразования отливок. Содержание кремния в массе серых чугунов может присутствовать в пределах 0.8-3.6%.

Марганец

Элемент обратное действие кремнию — для устойчивого удерживания углерода в составе сформированного карбида (цементита), обеспечивая отбеливание чугуна. Предельное содержание марганца в серых чугунах ограничивается в пределах 0.5-1.5%.

Сера

Понижает текучесть расплавленного чугуна, снижает выделение графита и повышает его хрупкость. Данный элемент негативно влияет на качество сплава поэтому его содержание в составе не должно превышать 0.7%

Фосфор

Элемент создаёт в структуре твёрдую и хрупкую эвктетику, поэтому в чугунах предназначенных для изготовления деталей подвергаемых самым малым ударным нагрузкам его содержание не должно превышать 0.3%. Однако для литых деталей требующих повышенной износоустойчивости содержание фосфора доводят до массового содержания в пределах 0.7-0.8%. Дополнительно, фосфор повышает литейные свойства, понижает температуру плавления, уменьшает объёмную усадку. Доведение содержания фосфора до 1.2% позволяет получать гладкие, тонкие и чистые отливки. С таким содержанием фосфора используют чугун для художественного литья.

Никель

Используют как легирующий элемент для выравнивания механических свойств отливок со стенками разной толщины, способствует повышению твердости, коррозийной стойкости и обрабатыванию резанием.

Медь

Повышает жидкотекучесть, твердость и прочность, стимулирует процесс графитизации в структуре металла.

Титан

Элемент притормаживает процесс выделения графита при содержании до 0.05%. С увеличением содержания титана процесс графитезации замедляется и повышает механические свойства.

Хром

Притормаживает процесс выделения графита, приводит к дроблению графитных включений, повышает дисперсность перлита, увеличивает прочность и твердость, снижает текучесть и пластичность сплава.

Магний

Стимулирует выделение графита при содержании элемента в сплаве до 0.01%, с увеличением количества стимулирует отбеливание сплава.

Молибден

Элемент замедляет выделение графита, стимулирует образование карбидов, повышает твердость и износоустойчивость без повышения сопротивляемости к обработке.

Аустенит | металлургия | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

• Студенческий портал
  Britannica — лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Связанный контент

Что такое чугунная посуда? из чего делают чугун?

Автор: Йогешваран М.

Молодцы, что решили перейти на здоровую посуду! Если вы решили использовать чугунную посуду, то спасибо вам! Никогда не поздно отказаться от посуды с антипригарным покрытием и поискать лучшие альтернативы. Для тех, кому интересно знать основы, такие как что такое чугун или из чего делают чугун или полезен ли чугун для здоровья — тогда вы попали на нужную страницу! Итак, приступим….

Что такое чугун?

Проще говоря; чугун — это термин, используемый для описания семейства металлических сплавов с железом в качестве основного легирующего элемента. Хотя некоторые люди считают, что чугун полностью сделан из железа, это не так. На самом деле углеродистые стали содержат больше элементов железа, чем чугуны.

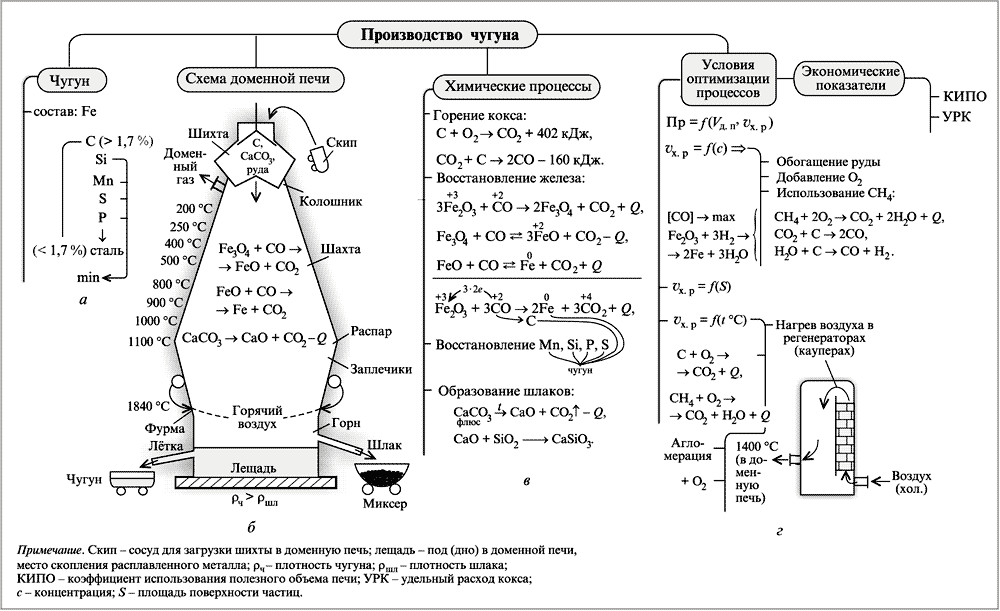

Металл получил свое название от процесса производства чугуна. Железная руда нагревается в печи до тех пор, пока она не станет расплавленной, чтобы получить чугун. Затем расплавленный металл отливают (выливают в форму слитка и дают затвердеть). Чугунные слитки переплавляют и заливают в окончательную форму. Во время последующего переплава чугун может быть подвергнут металлургическим модификациям, таким как добавление легирующих элементов или термообработка.

Из чего сделан чугун?

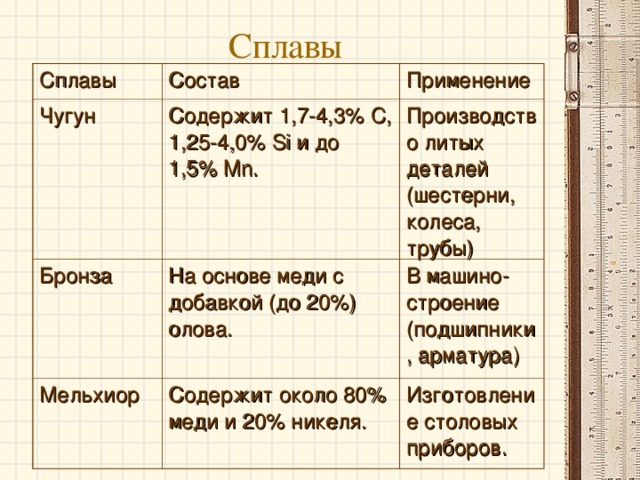

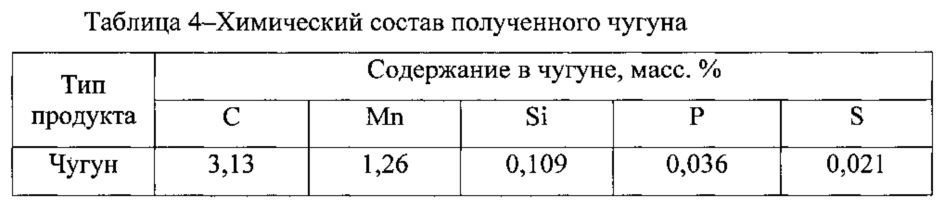

По существу, сплав железа должен содержать более 2% углерода, чтобы окончательный сплав считался чугуном. Чугуны также содержат следы других сплавов, среди которых наиболее распространены марганец и кремний. Эти дополнительные легирующие элементы используются для дальнейшего изменения свойств чугуна, что приводит к обозначению конкретных сплавов чугуна.

Чугун, побочный продукт плавки железной руды в доменной печи, используется для производства чугуна. Чугун можно производить непосредственно из расплавленного чугуна или путем переплавки чугуна, который включает большое количество железа, стали, известняка и углерода (кокса), помимо других нежелательных примесей.

Фосфор и серу можно выжечь из расплавленного железа, но то же самое можно сделать и с углеродом, который необходимо заменить. Содержание углерода и кремния регулируется до желаемого уровня (от 2 до 3,5% и от 1 до 33% соответственно) в зависимости от области применения. Затем в расплав добавляются другие элементы, если это необходимо, до того, как будет отлита окончательная форма.

Какие бывают виды чугуна?

Для тех, кто заинтересован в получении дополнительной информации, здесь у нас есть дополнения. На самом деле существует более одного типа чугуна. Фактически, чугунные сплавы подразделяются на четыре основных подтипа:

1. Ковкий чугун:   Содержит графитовые включения; что делает его более пластичным, чем другие чугуны, сохраняя при этом превосходную прочность.
2. Серый чугун: Имеет графитовые чешуйки, которые улучшают его обрабатываемость по сравнению с другими чугунами.
3. Белый чугун: Содержит большое количество карбидов железа, что делает его хрупким, но с высокой степенью износостойкости.
4. Ковкий чугун: В основном это белый чугун, подвергнутый термической обработке для превращения карбидов железа в графитовые узелки.
   Его свойства аналогичны свойствам высокопрочного чугуна.

Помимо этого, существуют и другие типы чугуна, а именно: пятнистый чугун, отбеленный чугун и легированный чугун.

Уф, это было довольно много информации о том, что такое чугун, верно?!! Теперь займемся чугунной посудой.

7 Преимущества чугунной посуды

До сих пор вы понимали, что чугунная посуда в основном сделана из натурального материала. Это означает, что в нем нет химикатов, пластика или каких-либо искусственных покрытий, после чего он действительно безопасен для приготовления пищи и полезен для нашего здоровья. Прежде чем перейти к преимуществам чугунной посуды, несколько подробностей о свойствах чугуна.

1. Чугун обладает высокой износостойкостью.
2. Легко обрабатывается.
3. Обладает чрезвычайно низкой чувствительностью к вырезу и низкой концентрацией напряжения.
4. Устойчив к деформации. Фактически, прочность на сжатие чугуна в 3-5 раз больше, чем у стали.
5. Недорого. Поскольку он широко доступен, чугун производится в больших масштабах. Инструменты, необходимые для процесса литья, относительно недороги. Благодаря этому его продукция имеет доступную цену.
6. Чугуну можно придать любую сложную форму и размер без необходимости дорогостоящих операций механической обработки.
7. Чугун долговечен.

Учитывая эти особенности чугуна, можно быть уверенным, что выбор посуды из чугуна будет мудрым решением. Главным образом потому, что она предназначена для приготовления пищи в тяжелых условиях и имеет более длительный срок хранения, чем обычная и токсичная посуда с антипригарным покрытием. Благодаря своей толщине и прочности он может выдерживать длительное приготовление пищи и поддерживать равномерный нагрев и сохранение тепла. Одним из самых больших преимуществ чугунной посуды является то, что она сохраняет пищевые питательные вещества и особенно высвобождает некоторое количество железа в ваших блюдах.

Недостатки чугунной посуды

По сравнению с преимуществами у чугунной посуды недостатков относительно меньше. Ознакомьтесь с недостатками свойств чугуна, приведенными здесь:

1. Он легко ржавеет.
2. Чугун обладает низкой прочностью на растяжение. Он чрезвычайно хрупок и не устойчив к ударам.
3. Имеет отличное соотношение веса и прочности.
4. Плохая обрабатываемость по сравнению со сталью.
5. Чугун нагревается дольше.
6. Из-за медленного охлаждения толстых профилей его детали чувствительны к разрезу.

Действительно, посуда из чугуна толще и тяжелее, чем посуда из железа, нержавеющей стали или посуды с антипригарным покрытием. Только потому, что чугун имеет прочный корпус из натурального материала, который помогает при грубом использовании на протяжении всей жизни. Кроме того, необходимо проявлять особую осторожность в плане мытья посуды сразу после использования и приправы после каждого мытья. При правильном уходе и обслуживании можно эффективно использовать чугунную посуду. После всего; когда дело доходит до здоровья, нельзя идти на компромисс в отношении качества посуды, которую они используют.

В чем разница между чугуном и чугуном?

Чугун	Железо
Чугунная посуда изготавливается путем заливки расплавленного железа в формы для придания ей желаемой формы.	Железная посуда изготавливается путем прессования железных листов желаемой формы и размера.
Изделия из чугуна толстые и тяжелые по сравнению с обычным чугуном.	Изделия из чугуна легкие и менее прочные по сравнению с чугуном .
Чугунная посуда представляет собой цельные изделия без каких-либо видов сварки, клепки или шурупов.	Железная посуда нуждается в отдельном креплении ручек и может быть изготовлена ​​с использованием различных методов и материалов.
Изделия из чугуна являются хрупкими по своей природе и могут трескаться или ломаться при неправильном обращении.	Изделия из железа не являются хрупкими и, следовательно, могут гнуться, образовывать вмятины или деформироваться при неправильном обращении.
Чугунная посуда нагревается дольше, чем чугунная.	Железная посуда быстро нагревается и меньше времени сохраняет тепло по сравнению с чугунной.
Чугунные изделия имеют гораздо более длительный срок службы по сравнению с чугунными.	Изделия из железа имеют короткий срок службы по сравнению с чугуном.

В чем разница между чугуном и нержавеющей сталью?

Основное различие между этими двумя элементами заключается в том, что сталь производится из железной руды и металлолома и называется сплавом железа с контролируемым содержанием углерода. В то время как около 4% углерода в железе приходится на чугун, менее 2% углерода в стали приходится на сталь.

Чугун дешевле большинства сталей. Кроме того, температура плавления чугуна ниже, чем у стали, но он обладает высокой прочностью на сжатие, твердостью и износостойкостью. В результате основное различие между сталью и чугуном заключается в том, что сталь пластична и ковка, тогда как чугун закален и имеет высокую прочность на сжатие.

Еще одно существенное различие между сталью и чугуном заключается в том, что углерод в стали находится в форме карбида железа, тогда как углерод в чугуне находится в форме графита, карбида железа или того и другого. Кроме того, поскольку в чугуне нет стали, он обладает отличной текучестью.

Одним из основных преимуществ чугунной посуды по сравнению с посудой из нержавеющей стали является то, что первая имеет тенденцию высвобождать железо, содержащееся в пище, в то время как последняя не может выщелачивать металл. Тем не менее, как чугунная посуда, так и трехслойная посуда из нержавеющей стали The Indus Valley хорошо нагревают и сохраняют пищевые питательные вещества.
