Грунтозацепы для мотоблока своими руками, описание, фото, размеры

Оглавление:

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) — обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

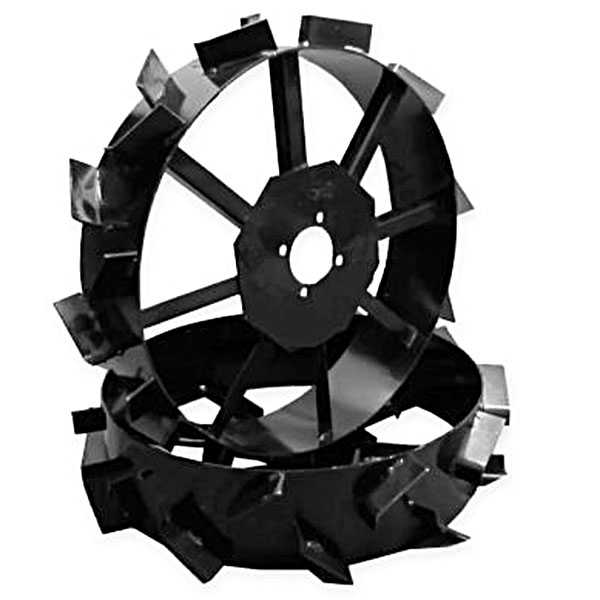

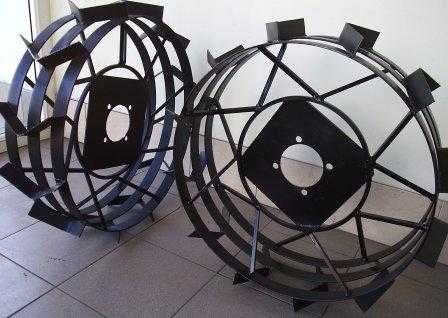

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый — получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.

motoblok-kultivator.com

Грунтозацепы к мотоблоку — как выбрать и сделать своими руками

Грунтозацепы к мотоблоку – это полезные приспособления, позволяющие очистить территорию под посев от сорняков и, при этом, повысить устойчивость сельскохозяйственной машины на рыхлой почве. Сегодня эти простые изделия заслужили большую популярность не только среди владельцев крупных хозяйств, но и среди дачников, в распоряжении которых имеются небольшие земельные участки.

Для чего нужны грунтозацепы для мотоблока?

Грунтозацепы на мотоблок – это один из наиболее многофункциональных видов приспособлений для хозяйственного агрегата. При работе в паре с сельскохозяйственной машиной, изделия выполняют ряд следующих задач:

  • Увеличивают массу мотоблока, позволяя более эффективно использовать различное навесное оборудование;
  • Дополнительно обрабатывают почву, искореняя дикие кустарники;
  • Улучшают сцепление мотоблока с рыхлым грунтом при движении вверх.


Универсальность грунтозацепов делает их неотъемлемым атрибутом, как в крупных, так и в мелких хозяйствах. Их установка и применение не потребует особых навыков, благодаря чему эффективно использовать грунтозацепы для мотоблока сможет даже новичок.

Как правильно выбрать грунтозацепы для мотоблока?

От того, насколько правильно будут подобраны грунтозацепы, зависит не только эффективность их применения, но и легкость передвижения мотоблока. При покупке приспособлений следует обращать внимание на такие факторы:

  • Размеры грунтозацепов – подходящие габариты изделий напрямую зависят от класса сельскохозяйственной машины. Для тяжелых мотоблоков выбирайте изделия, диаметром примерно 70 см. Средние и легкие агрегаты можно комплектовать грунтозацепами, диаметром около 25–40 см;
  • Тип почвы, которую нужно обрабатывать – наиболее универсальными считаются грунтозацепы, к которыми приварены стрелообразные шипы. Их сцепляющая часть имеет форму углов, благодаря чему они показывают отличную сцепку даже с очень рыхлым грунтом;
  • Возможность монтажа утяжелителей – для эксплуатации на рыхлой почве некоторые производители грунтозацепов предусматривают возможность монтажа дополнительных утяжелителей, которые делают применение изделий более эффективным, особенно, при работе с легкими мотоблоками. Как правило, утяжелители имеют вид прочных металлических емкостей, которые можно заполнить камнями, песком или любым другим подручным материалом, после чего установить на грунтозацепы.

При покупке грунтозацепов обязательно учитывайте каждый из перечисленных факторов. Так вам будет гораздо легче выбрать наиболее эффективные приспособления для монтажа на мотоблок.

Как сделать грунтозацепы для мотоблока своими руками?


С учетом высокой стоимости на некоторые модели грунтозацепов, многие владельцы мотоблоков предпочитают изготавливать приспособления для сельскохозяйственных машин своими руками. В этом нет ничего странного, ведь самодельные конструкции по качеству, эффективности и долговечности практически ничем не отличаются от грунтозацепов, имеющихся в продаже на прилавках магазинов.

Прежде, чем сделать грунтозацепы своими руками на мотоблок, советуем внимательно изучить чертежи. Они дадут понятие о том, как располагать и крепить детали в конструкции.

Самым простым способом станет изготовление грунтозацепов из автомобильных дисков от машин отечественной марки ВАЗ. Порядок работ, в таком случае, будет следующим:

  1. Для начала нужно приварить к внешней поверхности жигулевских дисков по одной металлической пластине;
  2. Далее начните изготовление зубьев. Для этого возьмите сталь нужной толщины и вырежьте заготовки подходящих размеров. Длина зубцов варьируется в зависимости от класса мотоблока – для тяжелых агрегатов подойдут зубцы, длиной около 15 см, для средних – 10, и для легких – примерно 5 см;
  3. Изготовленные зубцы приварите по окружности обода, соблюдая между ними дистанцию в 15 см;
  4. Более детально об изготовлении грунтозацепов для мотоблока расскажет видео.

Изготовленные таким образом простейшие железные колеса для мотоблока помогут быстро убрать крупные сорняки и сделают ваш мотоблок гораздо более проходимым в условиях рыхлого и влажного грунта.

Изготовление грунтозацепов из газового баллона

Простые металлические колеса для мотоблока можно сделать и другим путем. Для этого подойдет пустой баллон из-под газа. В таком случае от вас потребуется:

  1. Убедиться в том, что в баллоне отсутствует газ;
  2. Неподвижно установить баллон на полу или на подставках;
  3. Вырезать из него 2 одинаковых диска, высотой около 30 и толщиной примерно 6–10 см – они сыграют роль ободов;
  4. Приварить к дискам по одной металлической пластине;
  5. Приварить к каждой из пластин по 6 зубьев, длиной 15 см. Для эксплуатации на мотоблоках легкого класса к пластине нужно приварить зубцы, длиной 5–10 см.

Для работы советуем использовать исключительно чугунные баллоны. Чугун гораздо прочнее и тяжелее стали, поэтому грунтозацепы из этого материала способны прослужить достаточно большое количество времени.

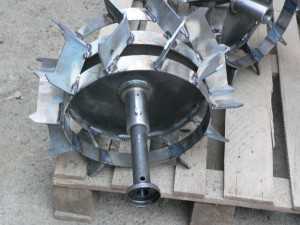

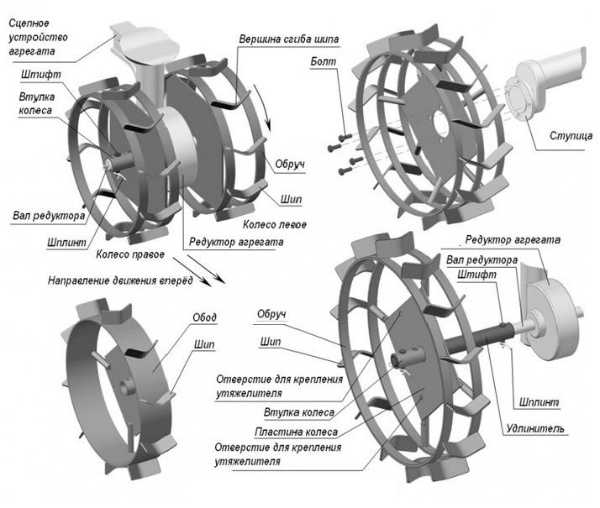

Изготовление грунтозацепов с более сложной конструкцией


Помимо методов, позволяющих сделать самые простые грунтозацепы, существуют также способы изготовления более сложных конструкций. Для работы по изготовлению последних нужно подготовить:

  • Стальной лист, толщиной от 3 до 5 мм – с него нужно сделать центральный диск;
  • Стальная полоса, толщиной 5 и шириной 50 мм – она потребуется для изготовления внешнего обруча. Вам потребуется 6 обручей – они утяжелят колесо и сделают его более прочным;
  • Еще одна пластина из стали, толщиной от 8 до 10 мм – с нее нужно сделать зацеп;
  • Болгарка;
  • Сверлильный станок или дрель;
  • Сварочный аппарат.

Соединять все детали между собой следует посредством дуговой сварки, так как газовая горелка не сможет прогреть металл данной толщины. Алгоритм изготовления выглядит следующим образом:

  1. Вначале удлините оси мотоблока – это требуется из-за того, что ширина и диаметр грунтозацепов больше, чем место монтажа штатных колес;
  2. Обязательно предусмотрите возможность настройки положения колеи, так как в дальнейшем вы будете обрабатывать огород с разными по ширине рядками. При перемещении колес с грунтозацепами, вы сможете регулировать положение используемого навесного оборудования и ширину, на которой будут расположены грунтозацепы. Так как масса каждого колеса составляет около 10 кг, надежное сцепление и высокая устойчивость мотоблока на почве будет обеспечена;
  3. Далее приступайте к изготовлению самых грунтозацепов. Для этого сделайте 2 спицеобразных центральных диска из профилированного стального листа;
  4. После этого приварите к торцевым частям конструкций по 3 внешних обруча и зацепы;
  5. К обручам приварите стальные пластины. Они должны располагаться на обручах по диагонали в виде змейки;
  6. Наточите каждую из пластин для лучшего сцепления с грунтом.

Сделанные грунтозацепы обеспечат максимальную сцепку с грунтом и помогут без труда удалить даже самые толстые сорняки.

При эксплуатации грунтозацепов ни в коем случае не забывайте, что они предназначены только для работы на огороде. Не используйте приспособления для передвижения мотоблока по бетону или асфальту, так как зубцы изделия погнуться и довольно быстро придут в негодность.

Как простейшие, так и более сложные конструкции, подойдут для применения на мотоблоках Салют, Агат, а также Нева МБ-1 и МБ-2.

o-motoblokah.ru

Грунтозацепы для мотоблока — из чего и как сделать своими руками?

Грунтозацепы для мотоблока – это надежные помощники для каждого владельца агрегата, которые можно качественно и без проблем сделать собственными руками. Грунтозацепы являются довольно распространенными вариантами навесного оборудования, позволяющими увеличить массу техники и улучшить сцепление мотоблока с грунтом.

Несмотря на простоту их конструкции (колеса с шипами), эти устройства представлены сегодня в разнообразных трансформациях, поэтому выбирать их необходимо грамотно.

Грунтозацепы для мотоблока: на что обратить внимание?

Главный фактор, влияющий на выбор универсального объекта – это размер. Если же человек хочет приобрести грунтозацепы для определенной модели агрегата, следует ознакомиться с пожеланиями компании-производителя и следовать им.

Поскольку среди фермеров и агрономов особой популярностью пользуются мотоблоки «Нева» и «Нева МБ», следует на их примере обозначить особенности универсальных колес-грунтозацепов. Для продукции указанных изготовителей подойдут варианты диаметром 43 см, ведь они закладываются в почву на 15тисантиметровую глубину Такие размеры обеспечат максимальное сцепление с землей и беспроблемное перемещение.

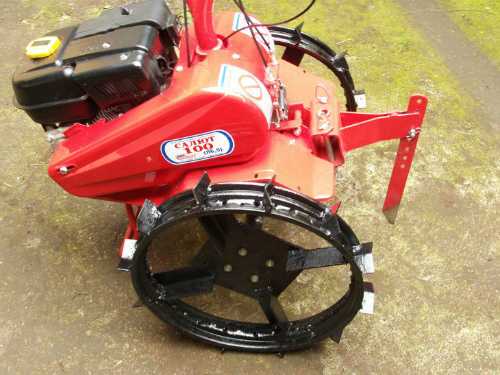

Для абсолютно всех мотоблоков «Салют» актуальными будут колеса диаметром 50 см, шипы которых погружаются в землю на не меньше 20 см. Естественно, каждый производитель имеет свои требования к грунтозацепам, поэтому следует внимательно изучить инструкцию по эксплуатации имеющего мотокультиватора и не игнорировать пожелания изготовителей.

Важный момент: техника тяжелого класса не нуждается в таких дополнениях, ведь ее вес уже является гарантией устойчивости на практически любом грунте.

Как сделать своими руками грунтозацепы к мотоблоку?

Мастеровитые владельцы мотокультиваторов сумели продумать все особенности создания самодельных приспособлений указанного плана, поэтому неудивительно, что у них получились очень практичные варианты, не уступающие фабричным. Теперь необходимо и нам узнать о наиболее результативных уроках.

Способ 1

Довольно простым методом является использование готовых автомобильных шин от старой машины. Необходимо надеть на нее специальную конструкцию, выполняющую роль противоскольжения. Как ее сделать?

  • Нужно взять листовое железо толщиной 2-3 мм;
  • Вырезать из него полоску, которая обязательно должна быть чуть шире профиля шины;

  • Сделав стяжку из болтовых шпилек, гарантируется необходимый натяг;
  • Края полосы следует загнуть, дабы избавиться от возможного соскальзывания из-за боковых нагрузок;
  • Затем нужно найти листовое железо большей толщины (4-5 мм), ведь из него будут нарезаться сами грунтозацепы для мотоблока;
  • После они должны быть согнутыми посередине под углом 120°;
  • Следующий шаг состоит в приваривании заготовок к полосам через определенное расстояние.

Важный момент: промежутки между зубцами грунтозацепа обязательно должны быть идентичными, ведь в противном случае агрегат будет ходить из стороны в сторону. Чтобы избежать «неприятных сюрпризов», следует воспользоваться имеющимися чертежами и схемами или же разработать их самостоятельно.

Способ 2

Если предыдущий урок не пришел по душе человеку и у него возник вопрос: «Из чего сделать простейшие грунтозацепы для мотоблока с еще меньшими усилиями»? Тогда описанная ниже последовательность как раз для вас!

Создать указанное приспособление из автомобильных дисков можно действительно очень просто. Необходимо взять:

  • Автомобильный диск;
  • Толстый стальной лист для зацепов;
  • Сварочный аппарат;
  • Болгарку;
  • Дрель высокой мощности.

На сами диски приваривается металлическая полоса, которая позже дополняется зубьями. Из толстого листа следует аккуратно вырезать зацепы треугольной формы и обрезать им углы. Приварить их необходимо строго перпендикулярно к полосе. Сама длина этих зубьев определяется, исходя от размеров и веса мотоблока.
<center<


Указанные варианты являются наиболее распространенными и позволят в домашних условиях, с минимальными временными и финансовыми затратами создать действительно полезные и практичные грунтозацепы.

pro-motobloky.ru

Сделать грунтозацепы для мотоблока своими руками можно из чего угодно

То, что мы называем колесами – в случае с мотоблоком является грунтозацепами. В подавляющем большинстве фабричных конструкций, техника оснащается обычными колесами с рельефными покрышками для бездорожья.

Делается это для того, чтобы можно было использовать тяговую силу для перевозки грузов по обычным грунтовым дорогам. Важно! Использование мотоблока (даже заводского изготовления) на дорогах общего пользования запрещено. Пусть даже на нем установлены качественные фабричные колеса.

Поэтому многие владельцы малой сельскохозяйственной техники изготавливают грунтозацепы для мотоблока своими руками. В этом случае необходимо лишь подогнать посадочное гнездо под ступицы фабричного мотоплуга. При смене режима использования, просто монтируете нужные колеса.

Если же мотоблок используется только в поле – обычные резиновые шины не нужны. А для мини-трактора собственного производства вы вообще можете не делать обычные колеса. В таком случае, самодельные грунтозацепы для мотоблока будут единственным комплектом.

Конструкция не нова, первые трактора выпускались без резиновых шин. Колеса были металлическими, а на ведущих катках устанавливались мощные поперечные или диагональные пластины из толстой стали.

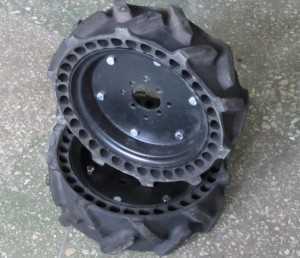

Как сделать грунтозацепы при имеющихся заводских колесах

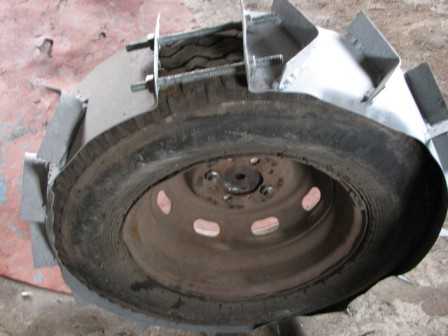

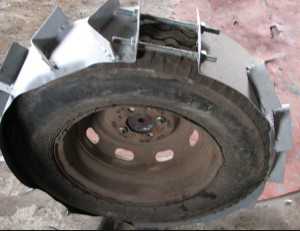

Самый простой способ, надеть конструкцию на шину, как цепи противоскольжения.

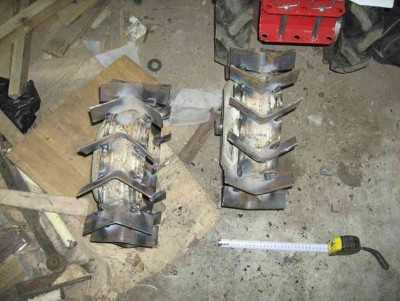

Достаточно взять листовое железо толщиной 2-3 мм, и вырезать полосу, которая будет немного шире профиля шины. Натяг обеспечивается простой стяжкой из болтовых шпилек. Края полосы следует загнуть, чтобы предотвратить соскальзывание при боковых нагрузках.

Из более толстой листовой стали (4-5 мм) нарезаются собственно грунтозацепы. Их необходимо согнуть посередине под углом 120°. Затем заготовки привариваются к полосам через равные промежутки.

Важно! Расстояние между грунтозацепами должно быть одинаковым на обоих колесах. В противном случае технику будет уводить в сторону во время работ.

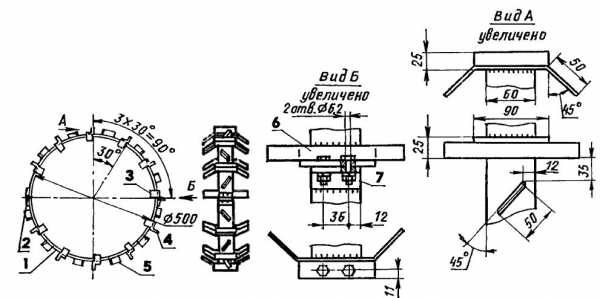

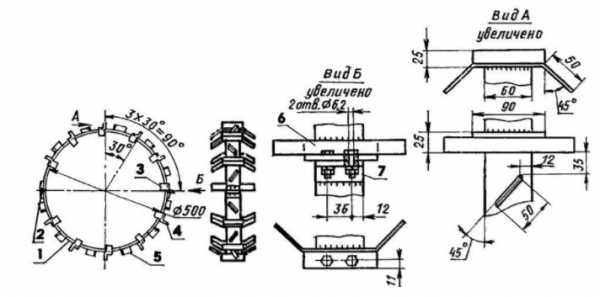

Поэтому перед началом работ, следует использовать готовые чертежи, или разработать макет самостоятельно.

Такие грунтозацепы, своими руками можно изготовить за пару вечеров. Если вы используете на самодельном мотоблоке обычный гладкий протектор – приспособление превратит технику в настоящий внедорожник.

Мы ознакомим любителей малой механизации с различными типами конструкций, и разной степенью сложности.

Простейшие грунтозацепы для мотоблока своими руками

Для изготовления понадобятся:

  • стальной лист толщиной 4-5 мм для колесных дисков;
  • стальной лист толщиной 6-8 мм для зацепов;
  • болгарка;
  • сварочный аппарат;
  • сверлильный станок или мощная дрель.

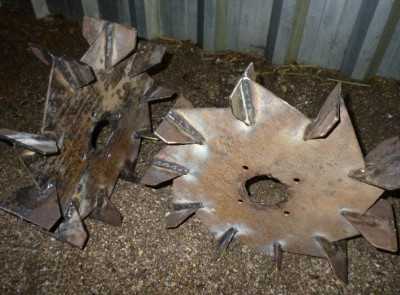

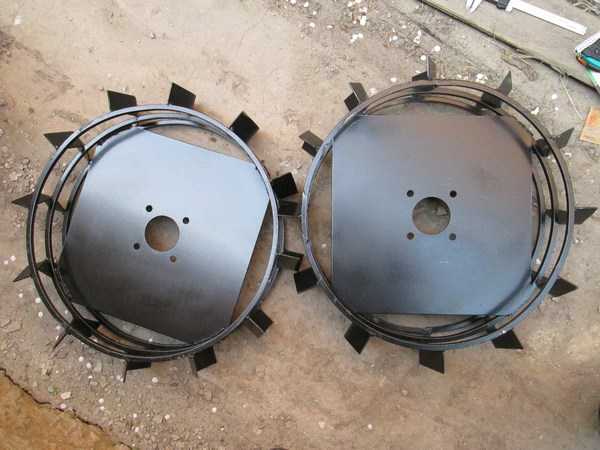

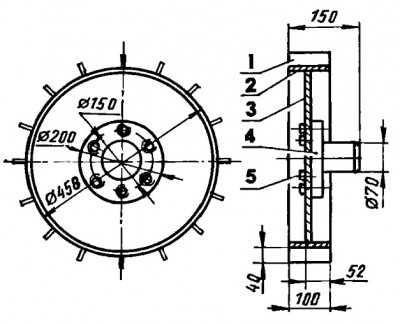

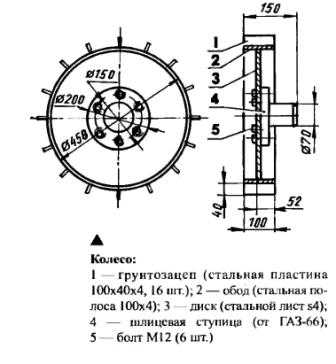

Из более тонкого листа вырезаем два одинаковых диска. В центре проделываем отверстие для ступицы и для крепления колеса на шпильки. По внешнему краю нарезаем пилообразные выступы, глубиной 10 см.

Из толстого листа вырезаем зацепы треугольной формы с обрезанными углами. Привариваем их строго перпендикулярно к пилообразным вырезам. Всё, конструкция готова к применению.

Несмотря на неказистость конструкции, самодельные грунтозацепы для мотоблока, изготовленные таким способом имеют важное преимущество. Они достаточно тяжелые, чтобы обеспечить прочное сцепление даже с рыхлой или раскисшей поверхностью.

Разумеется, ни о каком передвижении по грунтовке не может быть и речи. Такие колеса предназначены исключительно для работы в поле.

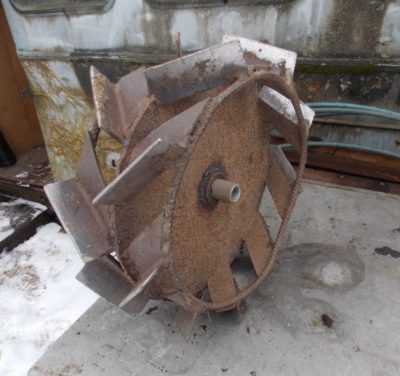

Еще один экономный вариант изготавливается из стального круга диаметром 15 мм. Можно использовать штурвал от задвижки на магистральном газопроводе, если удастся где-то раздобыть пару. На внешний обод привариваются зацепы, а в центре крепится подходящая ступица.

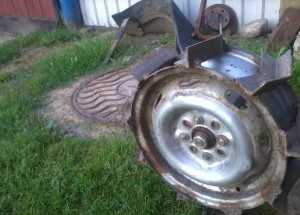

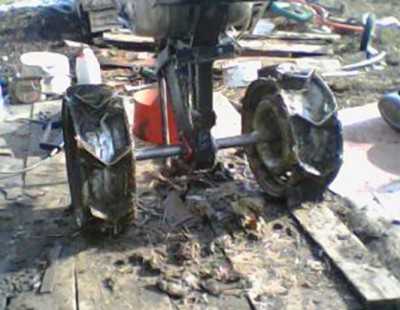

Следующая конструкция изготавливается из автомобильных дисков. Это оптимальный вариант для самодельного мотоблока. При проектировании вы предусматриваете стандартные колесные ступицы от автомобиля, и приобретаете полный комплект из 4 колесных дисков. На одну пару устанавливаете шины, а вторая будет для тяжелого грунта.

Берем обычный стальной уголок 50-60 мм и режем на куски, немного шире ваших дисков. Посередине одной стороны выпиливаем болгаркой треугольный сектор 60°.

Греем уголок газовой горелкой и сгибаем по вырезу. Место стыковки можно слегка прихватить сваркой, для дополнительной жесткости. Привариваем полученные заготовки на внешнюю сторону диска, выдерживая равное расстояние.

Повторяем сборку на втором диске, помня про одинаковое расстояние между уголками. Теперь вы можете оперативно менять резиновые колеса на стальные грунтозацепы, не испытывая проблем с посадочным местом. Диски то одинаковые!

Конструкцию из колесных дисков можно упростить. Достаточно срезать горизонтальную часть (обод) и наварить стальные пластины.

Вариант подходит для частой смены колес на одном типе ступицы. Только диски надо подобрать соответствующие.

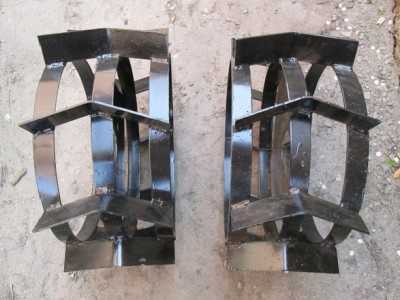

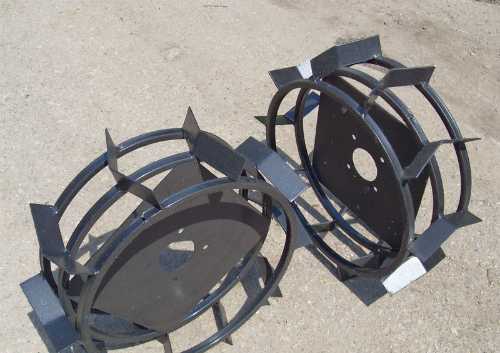

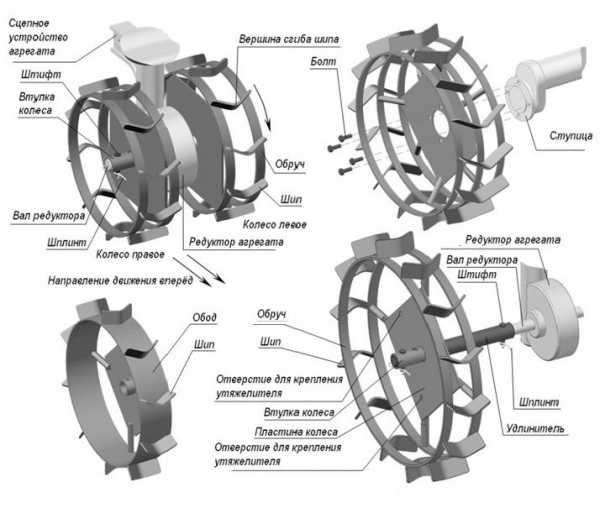

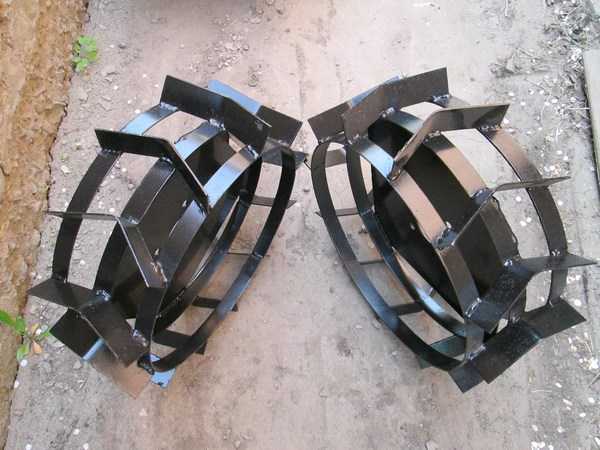

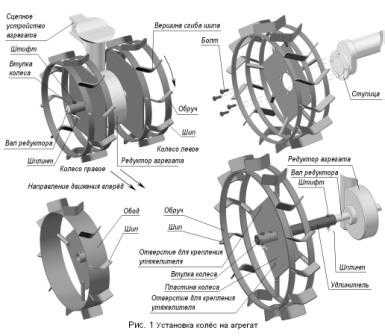

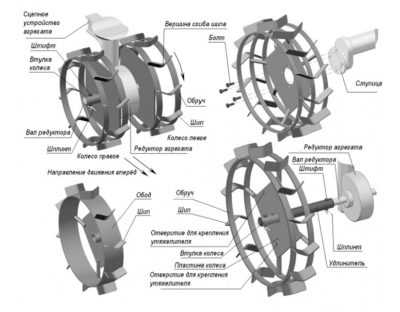

Самодельные грунтозацепы для мотоблока сложной конструкции

Рассмотренные выше изделия просты в изготовлении, однако их потребительские свойства далеки от совершенства. Поэтому, мы предлагаем ознакомиться с конструкцией, по качеству не уступающей фабричным аналогам.

Для изготовления понадобятся:

  1. Лист стальной 4-5 мм для центрального диска;
  2. Полоса стальная 50 мм шириной 4-5 мм толщиной для внешней опорной поверхности. Таких обручей будет 6 штук. Внешние кольца делают колесо тяжелее и прочнее;
  3. Стальная пластина толщиной 8-10 мм для зацепов;
  4. Сварочный аппарат дуговой, болгарка, дрель или сверлильный станок.

Все соединения производятся с помощью электросварки, газовая горелка не прогреет металл такой толщины.

Поскольку диаметр и ширина грунтозацепов больше, чем посадочное место для штатных колес – удлиняем оси.

Причем надо предусмотреть возможность регулировки колеи, в зависимости от ширины рядков на поле. Перемещая колеса с зацепами, можно установить любую ширину и положение навесного оборудования. Вес каждого колеса составляет не менее 10 кг, так что прочное сцепление с грунтом обеспечено.

Важно понимать, что такие колеса не являются приспособлениями для вспашки или рыхления, хотя определенная обработка грунта присутствует. Использовать их в качестве рыхлящей фрезы не получится, поскольку необходима независимая точка опоры.

Если перед вами не стоит вопрос, как утяжелить грунтозацепы, конструкцию можно сделать более ажурной и легкой. Такие колеса хорошо работают на «легких» грунтах, имеющих предварительное рыхление.

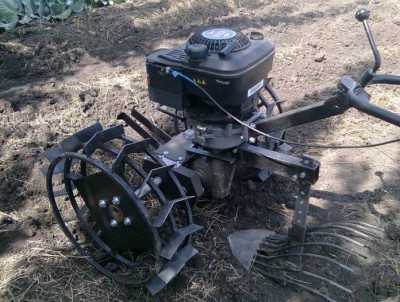

В таком проекте диски сделаны малого диаметра, обод держится на ажурной спицованой конструкции из профилированного стального листа. Толщина стали для зацепов не более 8 мм. Вес каждого колеса не превышает 7 кг.

Грунтозацепы комбинированной конструкции

Если ваша техника самодельная, а грунт для работы не слишком сложен – колеса должны соответствовать. Можно изготовить грунтозацепы на мотоблок своими руками с применением протектора от трактора.

Для изготовления понадобятся половинки от колесных дисков от «Жигулей». Подбираем шины с развитым протектором от трактора. Обрезаем боковины, получаем замкнутое резиновое кольцо с хорошим протектором. Размыкаем половинки от колесных дисков и прочно скручиваем их после закладки шины.

Полученные грунтозацепы позволяют передвигаться по укатанной грунтовой дороге, не опасаясь ее взрыхлить. На мягкой земле вспаханного поля колеса также не подведут, правда тяговое усилие будет меньше, чем при использовании металлического варианта.

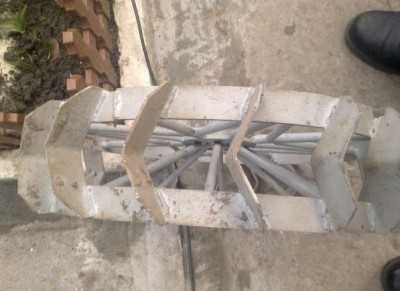

Если помимо цепкости колес, стоит задача обязательного рыхления почвы в колее – изготавливаются грунтозацепы ножевого типа. Можно создать самодельный обод для крепления зацепов, а можно наварить их на колесные диски.

Единственный недостаток такой конструкции – грунтозацепы ножевого типа не приспособлены для обычного передвижения мотоблока. В любом случае земля в колее будет вспахана. При весеннем рыхлении почвы в комплексе с традиционными насадками, ширина обрабатываемой за один проход почвы увеличивается вдвое, экономя ваше время.

Вывод:
Не важно, каким способом вы сделаете грунтозацепы. Главное – что это совсем не сложно, а экономия средств огромная.

Остались вопросы, смотрите видео: самодельные грунтозацепы для мотоблока из того что нашлось в сарае.

obinstrumente.ru

инструкция и чертежи как изготовить самостоятельно

Грунтозацепы для мотоблока позволяют увеличить функциональность техники. Это навесное оборудование, которое позволяет выполнять ряд земельных работ.

Для чего нужны грунтозацепы?

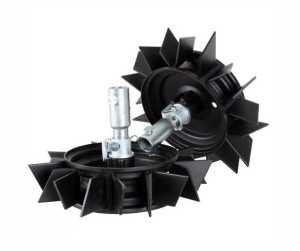

Грунтозацепы к мотоблоку представляют собой навесное оборудование в виде металлического колеса с шипами. Установка устройства позволяет сделать технику более функциональной. Главное предназначение изделий — это увеличение сцепления мотокультиватора с грунтом. Благодаря этому слой почвы обрабатывается лучше.

Кроме того, данное оборудование увеличивает общую массу техники, что улучшает ее устойчивость. А это, в свою очередь, позволяет использовать гораздо больше вариантов навесного инструмента.

Грунтозацепы для культиватора дополнительно обрабатывают почву, в отличие от обычных колес, которые приминают грунт. Благодаря металлическим колесам повышается проходимость техники, поэтому она спокойно может передвигаться даже в гору по мягкому грунту.

Таким образом, при покупке мотоблока для рыхления и вспашки земли рекомендуется приобрести и металлические колеса.

На что обращать внимание при выборе

При выборе навесного оборудования следует учитывать некоторые особенности. Если приобретаются универсальные модели, то важно правильно выбрать размер. В остальном никаких рекомендаций нет.

Если приобретаются металлические колеса, предназначенные для конкретной модели, то их выбору следует уделить больше времени и внимания.

  1. Так, для популярных моделей мотоблоков «Нева» и «Нева МБ» используются колеса диаметром 43 см, а глубина заложения в почву составляет 15 см. Именно такие размеры обеспечивают качественное перемещение техники в грунте.
  2. Следующая распространенная модель — «Салют». Диаметр колес для данной техники должен составлять 50 см, а углубляющая часть — 20 см. И такие размеры подходят для всей линейки культиваторов «Салют».

Для машин тяжелого класса навесное оборудование данного типа не производится, так как оно отличается достаточно большим весом и хорошей устойчивостью. Если же они необходимы, то навесное оборудование изготавливается своими руками.

Изготовление своими руками

Если хочется сэкономить либо нужно оборудование на мотокультиватор тяжелого класса, то навесное оборудование изготавливается самостоятельно. Как сделать грунтозацепы для мотоблока своими руками? Для этого можно использовать различные материалы и изделия. Также рекомендуется применять чертежи, по которым и производятся изделия.

Проще всего сделать самодельные грунтозацепы для мотоблока своими руками из автомобильных дисков.

С помощью сварочного аппарата на них закрепляют металлическую полосу, на которую затем приваривают пластины с зубьями.

Сами грунтозацепы своими руками изготавливают в виде зубьев из стальной пластины, которая должна иметь достаточно большую толщину. Длина зубьев выбирается исходя из модели мотокультиватора. К ободу дисков самодельные грунтозацепы для мотоблока привариваются с шагом 15-17 см. Полученное навесное оборудование обеспечивает качественное перемещение техники по грунту, при этом происходит дополнительное рыхление почвы.

Еще один вариант — это сделать грунтозацепы для мотоблока своими руками из старого газового баллона. Из него вырезаются два обода одинаковой ширины в 6-10 см. Высота такого навесного инструмента составляет 30 см. К таким ободам тоже привариваются металлические пластины, на которых крепят зубья. Минимальная длина таких зубьев должна быть 15 см. Однако не стоит брать слишком большую длину, так как металлические колеса могут ломаться, не будут обеспечивать необходимой проходимости и устойчивости.

Существуют и другие способы изготовления устройств, однако автомобильные диски и газовые баллоны используются чаще. Главное, следует правильно подбирать размер и использовать материал достаточной прочности. Обязательно следует подобрать чертежи, согласно которым и изготавливаются навесные устройства.

И стоит помнить, что металлические колеса можно использовать только при передвижении техники по грунту.

По таким жестким поверхностям, как асфальт, бетон, камень, перемещаться на них нельзя, так как они сломаются. Кроме того, может повредиться и само покрытие.

Эксплуатировать технику нужно аккуратно, так как металлические зубья могут повредить ноги оператора. Однако без такого устройства функциональность культиватора будет значительно хуже, а рыхление почвы будет менее эффективно.

Заключение

Чтобы грунтозацепы для окучивания служили хорошо и надежно, необходимо правильно их подбирать.

Существует универсальное оборудование, которое подходит ко всем мотокультиваторам, а есть варианты, предназначенные для использования с конкретной моделью.

Также можно сделать самодельные грунтозацепы для мотоблока. Обойдется такое изделие гораздо дешевле, однако нужно будет повозиться с его изготовлением.

1sadteh.ru

Грунтозацепы для мотоблока своими руками (самодельные)

Содержание

Грунтозацепы – это навесное оборудование для мотоблока. Их смысл состоит в том, что они обеспечивают улучшенное сцепление с почвой. Это помогает мотоблоку работать с максимальным коэффициентом полезного действия.

Если машина не обеспечена хорошим сцеплением, навесное оборудование для вспашки, разрыхления и других операций с почвой не сможет качественно делать свою работу.

Что такое грунтозацепы к мотоблоку?

Технически он представляет собой колесо с шипами или лезвиями, вгрызающимися в землю. Чтобы разобраться, какие грунтозацепы подойдут для мотоблока – покупные или самодельные, следует выбрать из двух вариантов: универсальный или для определённой модели.

В первом случае достаточно только подобрать размер, во втором необходимо подобрать характеристики под конкретную марку.

Грунтозацепы к мотоблоку

Грунтозацепы для мотоблока своими руками изготавливаются повсеместно, это гораздо менее затратный вариант. Тем более что для тяжёлого оборудования они практически не делаются, их можно соорудить только вручную или на заказ.

Цель грунтозацепов следующая:

  • улучшение сцепления с грунтом;
  • облегчение передвижения в гору и по мягкой земле;
  • обеспечение дополнительного взрыхления;
  • увеличение массы, чтобы на мотоблок можно было навесить большее число оборудования, и ради устойчивости.

к меню ↑

Грунтозацепы для самых распространённых марок мотоблоков

Следующие мотоблоки распространены по территории России, для них оборудование можно получить у производителей:

  1. Нева.
  2. Салют.
  3. Фаворит.
  4. Крот.
  5. Ока.

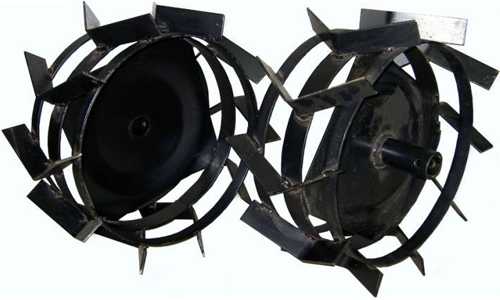

Грунтозацепы для мотоблока (железные колеса)

Самая распространённая машина на сельскохозяйственных угодьях России, это Нева. Для неё грунтозацепы изготавливаются на тех же заводах, что и мотоблок. Конструкция Ф340×110, где высота обода 340, а ширина 110 мм.

Модели для Невы с размерами 560×130 мм подойдут ещё и на мотоблоки Салют и Фаворит. Такой размер можно назвать универсальным. На Салют есть возможно поставить колёса значительно большего размера – 700 на 100 мм, доставляются они из Полтавы.

Для мотоблоков Крот, Дачник, Мастер, существуют маленькие грунтозацепы в 280 мм диаметром и 90 мм толщиной. Для мотоблоков потяжелее, Кентавр и Зубр, оборудование создаётся с размерами 450 мм диаметр и 110-120 мм ширины для первого и 700×200 для второго.

На Кадви подходят от 350 до 500 мм диаметром, при ширине от 100 мм. Ока – 425×130 мм, особенностью конструкции является то, что необходимо их вешать на удлинители для ступиц.

Самодельные грунтозацепы для мотоблока Салют 100

При выборе также следует учитывать, какой вес придётся на себе держать устройству. Чем он выше (включая навесное оборудования, плуги и прочее), тем грунтозацеп должен быть больше и крепче.
к меню ↑

Грунтозацепы на мотоблок своими руками

При создании самостоятельно любого оборудования желательно обзавестись чертежами. Они упростят работу и будут указывать на необходимые размеры. Согласно данным приведённым выше (либо ориентируясь на таблицы технического паспорта мотоблока) следует подобрать необходимый диаметр и ширину. Только после этого можно делать грунтозацепы для мотоблока своими руками.

Есть два самых распространённых метода сконструировать свой собственный грунтозацеп. Первый – использовать старые диски от автомобиля. К ним приваривается полуось, а к самим дискам уже надо приварить лезвия-шипы.

Их длина должна составлять не меньше 15 см, шаг между ними 15-17 см, направление острия по ходу движения. Частично их можно закрепить на колесо болтами, помимо сварки.

Изготовление самодельных грунтозацепов

Второй метод – старый газовый баллон. Из него вырезают два-три диска для обода. Ширина каждого диска может быть разной, поэтому их легко подстроить под любой тип мотоблока. Из стандартного газового баллона грунтозацепы для мотоблока получаются диаметром в 30 см.

Центральный обод из трёх является основным для приваривания зубьев. У него внутри имеется пластина колеса, через которую проходит втулка соединяющая с редуктором.

Грунтозацепы для мотоблока самодельные нельзя использовать на твёрдой поверхности – они сразу сломаются и повлекут за собой порчу оборудования, колёс и дорожного покрытия. Как и с другим оборудованием, необходимо соблюдать меры предосторожности и помнить, что это тяжёлые металлические колёса с шипами, крайне опасные для ног.

к меню ↑

Самодельные грунтозацепы для мотоблока (видео)

moezerno.ru

Как сделать грунтозацепы для мотоблока своими руками. Чертежи, видео, фото

Земляные работы – один из самых скучных и тяжких видов физического труда, поэтому важно правильно подобрать оборудование. Если вы не хотите тратить лишнее время, то узнайте, как сделать грунтозацепы для мотоблока своими руками. С помощью этого устройства вы сможете облегчить любые земляные работы, которые проводит каждый дачник при ведении сельского хозяйства.

Грунтозацепы для мотоблока своими руками

Почитайте: как сделать грунтозацепы из автомобильных дисков для мотоблока самостоятельно

Мотоблок существенно облегчил работы на даче, поэтому пользуется спросом среди фермеров и огородников. Главная функция мотоблока – обработка земельных участков, но если сделть к нему дополнительное навесное оборудование, то можно сажать или выкапывать картошку.

Чертеж грунтозацепа для мотоблока

В земляных работах удобно использовать грунтозацепы, которые можно купить или сделать самостоятельно. Давай те же рассмотрим выбор данного приспособления, а также способы создания, основываясь на отзывах от реальных пользователей, а также фото и видео.

Зачем нужны грунтозацепы для мотоблока

Потребность непосредственно в грунтозацепе обуславливается тяжестью мотоблока: необходим большой вес, чтобы грунтозацепы работали эффективно. Функцию грунтозацепов могут выполнять металлические колеса с шипами. Шипы нужны для сцепки с почвой и более удобного перемещения.

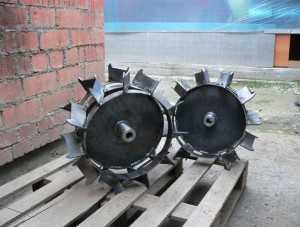

Фото грунтозацепов из авто дисков

При конструировании данного приспособления, скорее всего потребуется лишь два востребованных инструмента: сварочный аппарат и болгарка. До исполнения любых работ по собственноручному изготовлению грунтозацепов для мотоблока нужно определиться с его размерами. Габариты характеризуются целями, которые должны быть выполнены мотоблоком.

Смотрите видео: Грунтозацепы к мотоблоку

Как самому сделать грунтозацепы

Для данной задачи можно использовать старые и неиспользуемые диски от автомобиля. Используя сварочный аппарат, к дискам необходимо приварить полуось и потом пластины. Необходимо достичь их соприкосновения с ободом, для этого воспользуйтесь болтами.

Фото грунтозацепов своими руками

Останется лишь сделать зубья, т.е. сами зацепы, для чего можно применить неиспользуемые уголки. С помощью болгарки, их нужно разрезать, после чего сделать зубья при помощи сварки. Их размещают на ободе через каждые 15 см.

Как показывает практика, грунтозацеп можно смастерить и газового баллона. Вырежете два диска, которые будет использоваться как ободы. Ширина примерно 6см, высота — 30 см. Далее процедура совпадает с вышеописанной.

Фото грунтозаценпов для мотоблока своими руками

Рассмотрим теперь некоторые популярные виды мотоблоков и комплектующих их грунтозацепов:

Нева
Любой из образцов данного мотоблока имеет собственные навесные элементы, подсоединяемые к конструкции и подходящие наиболее органично. Хорошо, когда имеется устройство с большим количеством вариантов навесов. Производители мотоблока Нева сделали колеса с грунтозацепами Ф340х110.

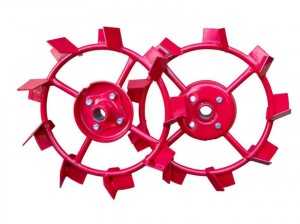

Фото покупных грунтозацепов

Фаворит
Стоит выделить, что к вышеуказанной модели подходят грунтозацепы 560/130. Они также могут быть применены к таким мотоблокам как Фаворит и Салют, так как являются универсальными. Сохраните ширину 13 см и высоту 56 см грунтозацепов для мотоблока, если вы решили сделать их самостоятельно. К мотоблокам Салют могут быть присоединены и колеса более крупных размеров – Ф700х100.

Крот
На рынке мотоблоков вы сможете найти устройство KFT 28/9. Данный аппарат сопоставим с навесным обеспечением таких моделей как Дачник и Мастер. Обращая внимание на его габаритные размеры, напрашивается вывод, что грунтозацепы для данных мотоблоков оказываются самыми наименьшими.

Чертежи грунтозацепов для мотоблока

В заключении хочется обратиться к отзывам, касающихся землезацепов, изготовленных самостоятельно или покупных. Какое из навесного оборудования выбрать, каждый решает самостоятельно: если сделать самостоятельно грунтозацепы, то получится сэкономить средства, но потратить время. Если вы хотите уже использовать оборудование для мотоблока, то лучше купить готовое.

Полезное видео: грунтозацепы к МБ ХА-31 из дисков ВАЗ

Задумываясь, как сделать грунтозацепы для мотоблока своими руками, обратитесь к чертежам, фото и видео. В таком случае у вас получится изготовить качественное и недорогое навесное оборудование, которое прослужит долгие годы.

fermanews.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
