Деревянные колодцы – технология сооружения, способ сборки сруба и материалы

Содержание:

1. Технология сооружения деревянных колодцев
2. Как правильно собрать сруб
3. Древесина для сруба колодца
4. Оголовок деревянного колодца

Ствол дачного колодца можно формировать из разных материалов: кирпич, камень, железобетонные кольца или бревна. Три первых – это прочные конструкции, которые прослужат столько же, сколько будет поступать в колодец воды из водоносного слоя. Деревянные колодцы – это традиция, это отголосок старины, когда на Руси дерево было самым доступным и дешевым материалом. Надо отдать должное, что деревянные колодезные сооружения – не редкость. И сегодня есть любители старины, которые свое предпочтение отдают бревнам, а не бетону. Конечно, такие колодцы прослужат не так много лет, но все зависит от древесины, из которой они сооружаются.

Некоторые породы дерева имеют антисептические свойства, которые препятствуют размножению микроорганизмов и вредных бактерий.

Такой колодец не только прослужит долго, но и сохранит воду свежей и безопасной для здоровья. Большое внимание уделяется и просушке древесины. Для строительства сруба должны использоваться материалы с минимальной влажностью. Это обеспечит герметичность стыков между бревнами, когда дерево намокнет. Поэтому если решено использовать сруб для укрепления шахты, о материалах следует позаботиться перед тем, как начать выкапывать колодец.

Но самое интересное – это конструкция ствола колодца из бревен. По сути, это обычный сруб, который можно собрать без единого гвоздя. Правда, внутри колодезной шахты действуют свои законы и свои нагрузки, поэтому связка между элементами сруба должна быть не только соединением, но и крепежными изделиями. Чаще всего для этого используют обычные металлические скобы.

Разрез прямоугольного деревянного колодца

Сама же конструкция сруба – это деревянная шахта прямоугольного сечения, круглые деревянные колодцы встречаются редко. Можно сказать, что круг – это многоугольник.

С одной стороны прямоугольная форма облегчает процесс сооружения, с другой создаются определенные сложности. Но все по-порядку.

Технология сооружения деревянных колодцев

Начнем именно с технологии возведения, потому что это основной этап. Не поняв, как строится колодец из бруса или бревен, нельзя понять и нюансы, касающиеся его возведения. Поэтому поэтапная технология, как выкапывается колодец, и как формируется деревянный ствол.

Внимание! Если выкапывание колодца по технологии опускного сруба производится в рыхлых грунтах, то всегда присутствует вероятность, что сооружение может застрять в шахте. Поэтому, если такая ситуация произошла, то придется осаждать деревянную конструкцию кувалдой.

Удивителен тот факт, что, несмотря на современные тенденции, которые происходят во всех областях жизнедеятельности человека, строительство деревянных колодцев практически не изменилось за много веков. Даже, формируя ствол колодца из железобетонных колец, имеется в виду своими руками, в рыхлых грунтах применяется точно такая же технология.

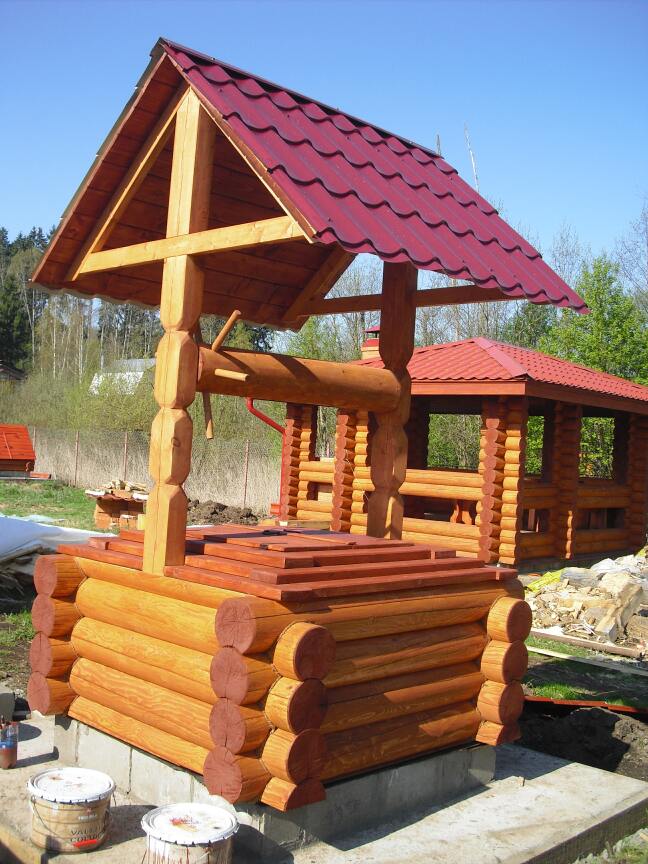

Готовый сруб для колодца

Как правильно собрать сруб

Говоря о сооружении колодца из дерева своими руками, нельзя опустить вопрос сборки самого сруба. Как уже было сказано выше, конструкция должна быть такой, чтобы ее углы не выступали за пределы стенок. Поэтому выбирается специальная технология сборки, которая носит название «в лапу». Во-первых, таким способом выдерживается вышеобозначенное требование. Во-вторых, это самый экономичный вариант, потому что бревна подгоняются в углах конструкции с минимальным расходом. Но есть у этой конструкции и свой минус – это высокая трудоемкость изготовления торцов бревен. Здесь очень важно точно провести разметку, чтобы элементы срубной конструкции соединились в единую линию, как по вертикали, так и по горизонтали.

Обратите внимание на фото ниже, на нем показана конфигурация торца бревна, которую надо будет сформировать своими руками. Не самая простая форма, но если учитывать правила разметки, то большой проблемой это не будет. К тому же важно использовать хороший режущий инструмент, который позволит легко подрезать древесину на любую глубину.

Торец бревна сруба « в лапу»

Очень важно понимать тот факт, что точность разметки и точность подреза – это в будущем показатель герметичности всей конструкции в целом. Поэтому существуют определенные размеры, показанные на фото, которые между собой связаны точными соотношениями. К примеру, если для сруба выбираются бревна диаметром 180 мм, то остальные параметры будут равны: а=127 мм, b=95 мм, с=64 мм, f=32 мм.

При этом конечный результат должен быть таким, как показано на рисунке ниже. На нем четко видно, что бревна межу собой соединяются специальным деревянным шипом. Это делается обычно только в срубах зданий. Для деревянных колодцев делать это необязательно, потому что венцы сооружения будут скрепляться между собой металлическими скобами. И это еще один плюс сруба « в лапу». Потому что делать в бревнах сквозные отверстия прямоугольного сечения очень непросто.

Собранный сруб «в лапу»

Как уже говорилось, самое сложное – это сделать разметку. Только опытный мастер это может сделать без проблем своими руками, используя нехитрый измерительный инструмент. Неопытным мастерам рекомендуется сделать шаблон из картона, который прикладывается к бревну, и по которому наносятся линии отреза.

Кстати, профили лап, которые показаны на фотографиях выше, не являются стандартными. Есть множество конфигураций, которые помогают соорудить необходимый сруб для колодца. При этом необходимо знать, что внешнее сечение лапы должно быть больше внутреннего. Что касается инструмента, которым подрезаются деревянные элементы срубной конструкции, то раньше пользовались обычными пилами, сегодня все чаще в руках мастеров можно увидеть электрические или бензиновые пилы.

Как соединяются бревна в лапу

В принципе, ничего сложного в этой технологии нет, если торцы бревен были подрезаны под необходимые размеры. Главное – это создать герметичность соединения венцов. Поэтому нижние плоскости бревен надо подрезать вдоль, то есть, создать плоскость, которая будет примыкать к округлой поверхности бревна нижнего венца. То есть, при сборке сруба должно получиться вот такое соединение, как на фото ниже.

Соединение бревен в срубе

Считается, что овальный паз является наилучшим вариантом герметичного стыка двух элементов. И чем больше размер «S», то есть, ширина паза, тем герметичнее соединение. Правила выборки паза достаточно просты.

• С торца бревна наносится овальный размер, который определяет ширину и глубину выреза.
• Далее вдоль бревна наносятся параллельные линии, определяющие будущий срез.
• По нанесенным линиям бензо- или электропилой проводится врезка. Она должна быть не прямой, а по окружности, тем самым формируя округлую поверхность паза.
• Теперь через каждые 20-40 см делаются продольные пропилы с учетом глубины пазовой выемки.
• И последнее – это выемка древесины из паза. Для этого лучше всего использовать специальный инструмент – тесло. На фото ниже он показан в руках мастера.
• Обязательно форму паза надо контролировать с помощью шаблона (лекало).

Выемка паза в бревнах

На самом деле изготовить сруб колодца своими руками не так просто. Но, используя электрическую или бензопилу, можно упростить процесс до минимума. И, конечно, важная составляющая – размеры и точное их нанесение. Сегодня в период огромного разнообразия предлагаемых пиломатериалов можно бревнами не пользоваться. Как показывает практика, современные деревянные колодцы (фото ниже) все чаще собираются из брусов.

Если они изготовлены на высокоточном оборудовании, то это точные размеры, это выверенные плоскости соприкосновения, которые при соединении не образуют зазоров. А для колодца это наиважнейшая составляющая, плюс простота стыковки. Если колодец изготавливается из бруса, то нет необходимости проводить сложные процессы, связанные с подгонкой венцов друг к другу. Тем более, нет необходимости вырезать пазы и другие элементы. Конечно, это не касается торцов, подрезаемых «в лапу».

Сруб для колодца из брусов

Древесина для сруба колодца

Существуют определенные требования, касающиеся качества и типа используемой древесины. Во-первых, необходимо отметить, что брусы и бревна должны быть качественными, то есть, без большого количества сучков, без гнили и плесени, без смоляных выделений, трещин и раковин. Любой дефект под водой или в пространствах с повышенной влажностью снижает срок эксплуатации древесины. А колодец как раз такой объект и есть.

Во-вторых, древесина не должна портить ни вкус, ни цвет воды в колодце. В-третьих, бревна и брусы нельзя обрабатывать какими-нибудь защитными препаратами. Все должно быть естественно. В-четвертых, закрывать щели и зазоры природными, а тем более, синтетическими герметиками запрещается. Древесина в воде разбухнет со временем, это и обеспечит высокую герметичность стыков.

В-пятых, необходимо выбирать ту породу дерева, которая прослужит долго.

К примеру, дуб – самый крепкий материал, который можно эксплуатировать в качестве сруба для колодца в течение 35-40 лет. Правда, это дерево будет выделять в воду дубильные вещества, которые окрасят ее и придадут ей специфический привкус. Поэтому чаще всего в подводной части колодца укладывают материал из мореного дуба, а в надводной из обычного. Кстати, мореный дуб – самый дорогой материал. Его можно изготовить и своими руками, уложив бревна в проточную воду и держать их там в течение 2-3 лет. После материал укладывается под навес, где высыхает до 15-20% влажности. Мореный дуб имеет темный цвет, и в нем нет дубильных веществ.

Мореный дуб

Что касается других пород древесины, то такие как лиственница, сосна, кедр, также прекрасно справляются с негативным влиянием воды и влажности. Их максимальный срок службы в подводном пространстве до 35 лет, в надводном не больше 25 лет. Бук, вяз и даже ясень также не влияют на качество водоносного слоя. Но они быстро выходят из строя, особенно, расположенные над гладью воды во влажном пространстве колодца.

Воздух и влажность превращают их в труху. Поэтому многие мастера стараются комбинировать с породами древесины, укладывая вниз под воду виды, которые плохо себя чувствуют на воздухе, а над водой устанавливать венцы из бревен прочных пород.

Внимание! Срубы из березы, вербы или ольхи лучше не сооружать. Эти деревья делают воду не питьевой. Вода в таких колодцах, если им редко пользоваться, тухнет.

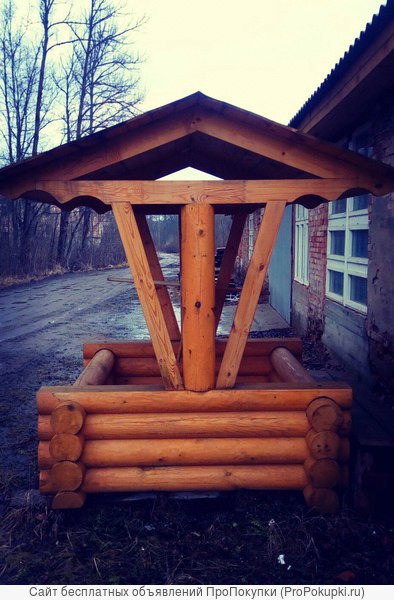

Оголовок деревянного колодца

Ствол деревянного сооружения поднимается над уровнем земли на 70-150 см. Оголовок колодца собирается так же, как и вся подземная часть, в виде сруба. Чисто конструктивно – это хорошая прочная конструкция, которая будет ограждать сам колодец от негативных условий его эксплуатации: осадки, ветер с пылью, листва осенью, птицы и животные. Но, как показывает жизнь, не всегда верхняя видимая часть колодца – это сруб из бревен или брусов. Оголовок можно легко отделать, сделав из него настоящее произведение искусства.

В плане отделки никаких ограничений нет, благо к древесине все легко прикрепляется. Самое важное – это герметичность ствола. Поэтому рекомендуется обязательно устанавливать над колодцем навес в виде крыши или полноценный домик. Это будет защита от атмосферных осадков, солнечных лучей и мусора. Обязательно на горловину устанавливают крышку. Если есть возможность, то лучше сделать ограждение и вокруг деревянного колодца от больших животных. В принципе, невысокий деревянный забор (частокол) с этой задачей справится.

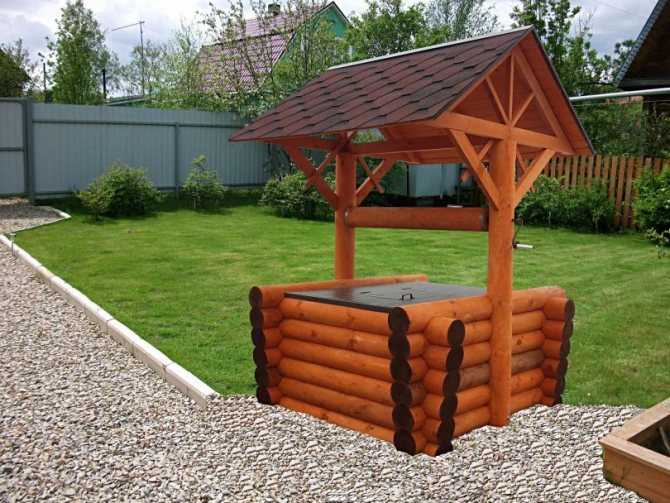

Простой, но оригинальный деревянный колодец

Есть еще один элемент, который надо бы устанавливать в скважину. Это вытяжной стояк, изготавливаемый из любого типа трубы. По сути, он будет выполнять функции вентиляции, которая будет обеспечивать определенный воздухообмен в шахте колодца, что обязательно скажется на повышении качества забираемой воды.

Итак, сборка деревянного колодца – процесс не самый простой. Особенно много времени уходит на изготовление сруба. Начинающему мастеру придется повозиться. Но здесь главное – правильно все рассчитать: соотношение колодца и сруба, соотношение бревен и шахты, чтобы не сильно уменьшить ее в сечении. То есть, любая часть процесса связана с расчетами и точными размерами.
