IVR
Кран шаровый муфтовый IVR Everlast 954
Шаровой кран — это запорная трубопроводная арматура, которая предназначена для перекрытия потока. Своё название шаровые краны получили из-за сферической формы запорного элемента, через центр которого выполнено отверстие для прохода рабочей среды. В открытом положении ось отверстия совпадает с осью трубопровода, а поворотом шара на 90° вокруг оси перпендикулярной к оси трубопровода — кран закрывается.
Кран шаровой полнопроходной с резьбовым соединением IVR Everlast 954 имеет резьбовое присоединение внутр./внутр.
Сфера применения: краны шаровые IVR серии Everlast применяются в тепловодоснабжении, в промышленном гидравлическом оборудовании, для сжатого воздуха и систем орошения.
Корпус : Латунь
Седло : PTFE
Шар : Латунь, Хром
Рукоятка : Сталь
Рабочее давление 1/2″ — 1″ 32 bar, 1″1/4 — 2″ 25 bar, 2″1/2 — 4″ 16 bar
Рабочая температура -10°C+ 110°C
Кран шаровый муфтовый IVR Everlast 956
Шаровой кран — это запорная трубопроводная арматура, которая предназначена для перекрытия потока. Своё название шаровые краны получили из-за сферической формы запорного элемента, через центр которого выполнено отверстие для прохода рабочей среды. В открытом положении ось отверстия совпадает с осью трубопровода, а поворотом шара на 90° вокруг оси перпендикулярной к оси трубопровода — кран закрывается.
Кран шаровой полнопроходной с резьбовым соединением IVR Everlast 956 имеет резьбовое присоединение внутр./нар.
Сфера применения: краны шаровые IVR серии Everlast применяются в тепловодоснабжении, в промышленном гидравлическом оборудовании, для сжатого воздуха и систем орошения.
Корпус : Латунь
Седло : PTFE
Шар : Латунь, Хром
Рукоятка : Сталь
Рабочее давление 1/2″ — 1″ 32 bar, 1″1/4 — 2″ 25 bar, 2″1/2 — 4″ 16 bar
Рабочая температура -10°C+ 110°C
Кран шаровый муфтовый IVR Everlast 957
Шаровой кран — это запорная трубопроводная арматура, которая предназначена для перекрытия потока. Своё название шаровые краны получили из-за сферической формы запорного элемента, через центр которого выполнено отверстие для прохода рабочей среды. В открытом положении ось отверстия совпадает с осью трубопровода, а поворотом шара на 90° вокруг оси перпендикулярной к оси трубопровода — кран закрывается.
Кран шаровой полнопроходной с резьбовым соединением IVR Everlast 956 имеет резьбовое присоединение нар./нар.
Сфера применения: краны шаровые IVR серии Everlast применяются в тепловодоснабжении, в промышленном гидравлическом оборудовании, для сжатого воздуха и систем орошения.
Корпус : Латунь
Седло : PTFE
Шар : Латунь, Хром
Рукоятка : Сталь
Рабочее давление 1/2″ — 1″ 32 bar, 1″1/4 — 2″ 25 bar, 2″1/2 — 4″ 16 bar
Рабочая температура -10°C+ 110°C
Кран шаровый муфтовый, со спуском воздуха IVR 68
Шаровой кран — это запорная трубопроводная арматура, которая предназначена для перекрытия потока. Своё название шаровые краны получили из-за сферической формы запорного элемента, через центр которого выполнено отверстие для прохода рабочей среды. В открытом положении ось отверстия совпадает с осью трубопровода, а поворотом шара на 90° вокруг оси перпендикулярной к оси трубопровода — кран закрывается.
Кран шаровой IVR 68 — полнопроходной с заглушкой и спускным краником, имеет резьбовое присоединение внутр./внутр.
Сфера применения: тепловодоснабжение, контроль давления
Корпус : Латунь
Седло : PTFE
Шар: Латунь, Хром
Рукоятка: Сталь
Спускной краник: Латунь
Рабочее давление : 20 bar
Рабочая температура : -10°C+ 110°C
Кран шаровый для воды фланцевый IVR 77
Шаровой кран — это запорная трубопроводная арматура. Запирающий элемент крана, имеет форму шара, по горизонтальной оси которого выполнено сквозное отверстие для прохода среды. Вращение шара вокруг вертикальной оси открывает проходное сечение, в открытом положении ось потока совпадает с осью отверстия в шаре, а в закрытом оси перпендикулярны.
Аксессуары: удлинительная насадка под изоляцию, ручной редукционный вентиль, электрический или пневматический привод
Корпус из чугуна Фланец ISO
Корпус : Чугун GJL250
Седло : PTFE
Шар : Латунь, Хром
Рукоятка : Сталь
Рабочее давление : 16 bar
Рабочая температура : — 10°C+ 150°C
Кран шаровый для воды фланцевый IVR 80,81
Шаровой кран — это запорная трубопроводная арматура. Запирающий элемент крана, имеет форму шара, по горизонтальной оси которого выполнено сквозное отверстие для прохода среды. Вращение шара вокруг вертикальной оси открывает проходное сечение, в открытом положении ось потока совпадает с осью отверстия в шаре, а в закрытом оси перпендикулярны. Краны IVR 80,81 — шаровые фланцевые краны с укороченным корпусом из чугуна
Корпус : Чугун GJL250
Седло % PTFE
Шар : Латунь, Хром
Рукоятка : Сталь
Рабочее давление : 16 bar
Рабочая температура : — 10°C+ 150°C
Кран шаровый фланцевый IVR 685 из нержавеющей стали
Шаровой кран — это запорная трубопроводная арматура. Запирающий элемент крана, имеет форму шара, по горизонтальной оси которого выполнено сквозное отверстие для прохода среды. Вращение шара вокруг вертикальной оси открывает проходное сечение, в открытом положении ось потока совпадает с осью отверстия в шаре, а в закрытом оси перпендикулярны. Краны IVR 685 — шаровые фланцевые краны с корпусом из нержавеющей стали AISI 316 .
Сфера применения: промышленное оборудование, химическая и пищевая промышленность
Корпус : Нержавеющая сталь AISI 316
Фланец : Нержавеющая сталь AISI 316
Шар : Нержавеющая сталь AISI 316
Шток : Нержавеющая сталь AISI 316
Рукоятка : Нержавеющая сталь AISI 304
Рабочее давление :16 bar
Рабочая температура : до 220°C
Заслонка поворотная баттерфляй IVR 176
Дисковый затвор — это запорная трубопроводная арматура. Запорный элемент выполнен в форме диска вращающего на оси в плоскости перпендикулярной оси потока. Затвор закрыт, когда плоскость диска перпендикулярная оси трубопровода и открыт, когда плоскость совпадает с осью.
Сфера применения: тепловодоснабжение, кондиционирование воздуха, сельское хозяйство, сжатый воздух
Корпус : Чугун
Диск : Чугун. Под заказ – из нержавеющей стали
Шток : Нержавеющая сталь
Уплотнительное кольцо : EPDM
Рабочее давление : 16 bar
Рабочая температура : — 10°C+ 100°C
Заслонка поворотная баттерфляй для газа IVR 178
Дисковый затвор — это запорная трубопроводная арматура. Запорный элемент выполнен в форме диска вращающего на оси в плоскости перпендикулярной оси потока. Затвор закрыт, когда плоскость диска перпендикулярная оси трубопровода и открыт, когда плоскость совпадает с осью.
Корпус : Чугун
Диск : Никелированный чугун
Шток : Нержавеющая сталь
Уплотнительное кольцо : NBR
Рабочее давление : 16 bar
Рабочая температура : до 82°C
Обратный клапан муфтовый IVR 999
Муфтовый обратный клапан (резьбовой) — это защитная арматура прямого действия с резьбовым присоединением к трубопроводу, которая пропускает поток рабочей среды в одном направлении. Перекрытие потока происходит автоматически под давлением рабочей среды. Предназначены для предотвращения движения в обратном направлении перемещаемой по трубопроводам среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлических ударов.
Корпус : Латунь
Пружина : Нержавеющая сталь AISI 302
Шток : Латунь
Рабочее давление: 3/8″ — 1″ 25 bar, 1 «1 /4 — 2″ 16 bar, 2″1/2-4» 10 bar
Рабочая температура : 0 °C+90 °C
Фильтр сетчатый муфтовый IVR 924
Фильтр сетчатый муфтовый — это защитная трубопроводная арматура, которая предназначена для грубой очистки потока от твёрдых примесей. Фильтрация потока от механических примесей происходит через металлическую сетку или перфорированный лист с фиксированным диаметром отверстий. Предназначены для установки перед регулирующей арматурой, расходомерами, насосами и другими устройствами с повышенными требованиями к чистоте проходящей через них воды. Применяются в системах отопления, теплоснабжения, технического горячего и холодного водоснабжения, для механической очистки рабочей среды от грязи, ржавчины, стружки и т.п.
Корпус : Латунь
Фильтр : Нержавеющая сталь AISI 304
Прокладка : PTFE
Рабочее давление : 16 бар
www.gidro-term.com.ua
Запорная арматура IVR — кран шаровой 954 Everlast полнопроходной

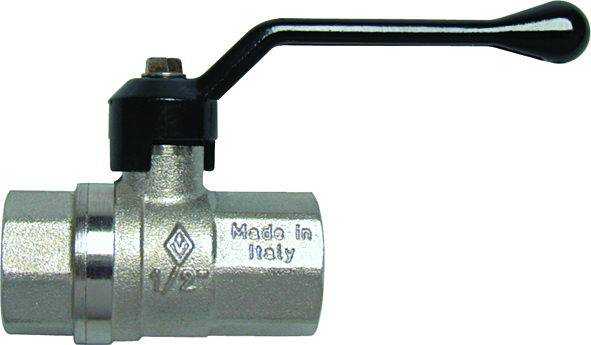

Кран IVR 954
Краны шаровые IVR серии Everlast 954 ВВ Ду 15-100 — это вид запорной арматуры, основной задачей которой является перекрытие потока рабочей среды с помощью запорного элемента в виде шара (сферы). Шар, как и корпус крана, выполнен из высококачественной сантехнической латуни и свободно перемещается во фторопластовом седле. Шаровой кран муфтовый ВВ IVR Ду 15-100 прекрасно подходит для трубопроводов питьевого назначения, для систем отопления, а также для транспортировки углеводородов и других сред, которые не ведут себя агрессивно по отношению к материалам изделия. Также шаровые краны ВВ серии Everlast прекрасно себя зарекомендовали в системах орошения и , как составляющие части промышленного гидравлического оборудования. Конструкция крана очень надежная, так как имеет невыбиваемый шток. Шаровые краны для воды IVR ВВ Ду 15-100 прекрасно справляются с температурами от -10 до +110 °C. Конструктивно шаровой кран Everlast 954 ВВ относится к полнопроходной запорной арматуре, то есть диаметр сечения шара равен диаметру сечения прохода, что понижает гидравлическое сопротивление. Кран шаровый полнопроходной ВВ IVR Ду 15-100 устанавливается на трубопроводе с помощью двух резьбовых внутренних соединений на соединительных патрубках крана. Необходимо помнить о том, что резьбовое соединение в обязательном порядке должно быть дополнительно уплотнено специальными сантехническими герметиками и набивками, в противном случае возможен выход рабочей среды из системы.
Дополнительные материалы и элементы, котрые необходимы при монтаже сантехнической системы:
обратный клапан, фильтр муфтовый, сантехническая пакля, герметик паста Грин. Это все можно приобрести у нас!
Кран шаровой IVR 954:
Технические данные:
Корпус: латунь никелированная
Шар: латунь хромированная
Шток: латунь
Уплотнение штока и шара: фторопласт с термоприсадками
Тип присоединения: муфтовое
Ручка: сталь оцинкованная + ПВХ
Технические характеристики:
Максимальное давление: PN 25/32 (зависит от диаметра, см. таблицу)
Температура рабочей среды: -10…+110 °C
Рабочая среда: вода, воздух, углеводороды и неагрессивные среды
Класс герметичности затвора: «А»

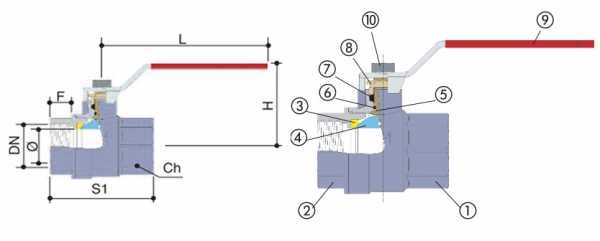

DN | 15 | 20 | 25 | 32 | 40 | 50 |
Проходной диаметр, мм | 15 | 20 | 25 | 32 | 40 | 50 |
F, мм | 11 | 13 | 15 | 17 | 18 | 20.5 |
S1, мм | 48 | 58 | 69 | 80 | 91 | 108 |
Н, мм | 42 | 44 | 57 | 61 | 72 | 77 |
L, мм | 92 | 92 | 115 | 115 | 150 | 150 |
Существует прямая зависимость давления от проходного диаметра. Значение максимального рабочего давления приведено в таблице в Бар.
DN | 15 | 20 | 25 | 32 | 40 | 50 |
PN, Бар | 32 | 32 | 32 | 25 | 25 | 25 |

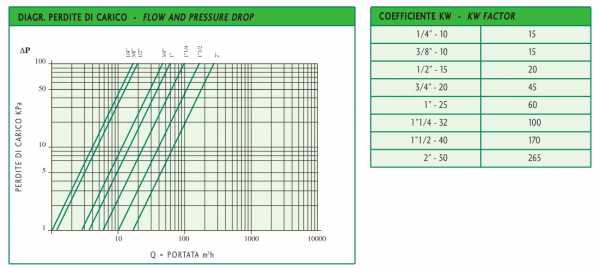

Ниже приведены график зависимости скорости потока от давления и табличка с KW фактором.
Краны шаровые муфтовые ВВ IVR Ду 15-100 произведены в Италии и отличаются качеством и долговечностью.
zet.ua
Краны шаровые, вентиля и арматура
Содержание статьи
Хочется рассказать вам про сантехническую арматуру, из чего её производят и каких производителей стоит выбирать, а каких наоборот, приветствовать. Арматура — проще говоря это Лего, с помощью которого можно собрать как систему отопления, так и водоснабжения.
Сюда входят:
- запорная арматура — краны, вентиля;
- переходники, ниппели, бочонки, тройники, муфты, контргайки.
Для начала расскажу вам про переходники и муфты, а в конце про запорную арматуру и краны каких производителей на данный момент выигрывают по качеству.
Материал, из которого изготавливается арматура бывает: медь, латунь никелированная, бронза, олово + никель, чугун. Что касается чугуна, то мы знаем он надежен как никогда. Но почему же он не пользуется спросом, все просто, чугун имеет не респектабельный вид. Чугун производят в России и если вам необходимо собрать, к примеру, водоснабжение в подвале и вывести его в дом, то именно чугуном можно собрать в подвале, а уже дома соединять латунными переходниками, арматурой в общем.
Материал арматуры
Олово+никель
Здесь я конечно забежал вперед, постараюсь в ближайшем обзоре рассказать вам про фитинги для металлопласта, так вот есть такой производитель фитингов как Comap, у них при сочетании именно олова и никеля получаются, ну просто супер качественные фитинги. Но сегодня обзор про арматуру.
Арматура из бронзы
Очень редко встречается арматура из бронзы, но она есть, отличается тем, что имеет желтоватый цвет (что логично в принципе). В ходу используется не так часто, по крайней мере у нас в городе Перми.
Арматура из латунь никелированная
Это самый распространенная арматура. Это связано с тем, что именно никель придает арматуре приличный блестящий вид. Смело используется для монтажа отопления и водоснабжения. Не ржавеет служит долго.
Производители арматуры
На сегодняшний день из всех производителей я выделяю одного — Valtec. Это может быть связано с тем что кроме него мы больше ничего не продаем, но ведь это ли не показатель. Продаем мы его давно, так чтобы кто-то приходил и бросал в нас куски арматуры не было, а значит можно сказать, что арматура справляется и соответствует заявленному качеству. Определить данного производителя не сложно, на самой арматуре, будь то тройник или муфта и др., выгравирован логотип VTm.
Уверяю вас что арматура Valtec точно не порошковая и при без определенных усилий так просто вы её не сломаете.
Запорная арматура. Краны шаровые. Вентиля.
Вентиля, я вам рекомендую брать Российские, так как они сделаны на совесть. У нас вентиля производит завод Бологое. В качестве сомнений нет, так как используется чисто латунь. Отличаются барашками — синий для холодной воды (до 70 градусов), красный барашек (до 200 градусов — для отопления и горячего водоснабжения).
Краны шаровые, производятся в Италии, России, Китае. Думаю вам не следует объяснять, что в Китае кроме как порошковых, больше никаких не производят. Российские краны, хорошие — это БАЗики так называемые. Сделаны из латуни, не смешивают с никелем как к примеру Итальянские. У Итальянских кранов таких производителей как Bugatti, IVR, Itap я бы выделил все. У них есть небольшие отличия по характеристикам, но я не буду забивать вам ими голову, только лишь скажу что…
Шаровой кран Bugatti
Имеет нержавеющий сердечник, говорят, что он не заржавеет, а значит снижается риск, что ржавчина на сердечнике не сорвет фторопластовую прокладку сердечника. К плюсам данного крана можно отнести поджимной шток, но это уже тонкости.

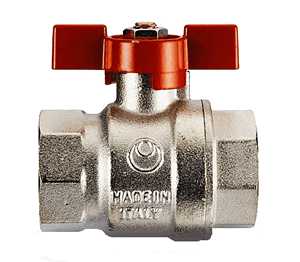

Шаровой кран IVR
Просто отличные краны, зарекомендовали себя временем.
Шаровой кран Itap
Пожалуй более привлекателен именно мне, возможно потому, что у него сердечник медный (покрытый никелем), и его можно смело использовать при высоких температурах. Конечно не более 200 градусов.
Ну вот и все. В сегодняшнем обзоре нет ни победителей не проигравших, поэтому вам остается довериться и выбрать тех производителей которых я вам порекомендовал. Появятся другие производители арматуры, я постараюсь о них все узнать и рассказать вам.
Ну а если вы знаете других надежных производителей, отпишитесь в комментариях…
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Мне нравится!0Мне не нравится!0Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).
www.allremont59.ru
Кран фланцевый моноблочный IVR 80 для воды
Краны шаровые IVR 80 моноблоки
Краны шаровые для воды IVR 80 Ду 32-100 — это вид запорной арматуры, который перекрывает поток рабочей среды с помощью запорного элемента специальной конструкции — шара или сферы. В качестве рабочих сред может пропускать через себя холодную и горячую воду, масла, сжатый воздух, углеводороды и другие некоррозионные среды, поэтому может быть использован как на индустриальных трубопроводах в различных отраслях промышленности, так и на предприятиях ЖКХ и сельского хозяйства. Укороченная конструкция полнопроходного IVR 80 позволяет экономить место при монтаже и создавать оптимальные конструкции. Моноблочная укороченная конструкция не влияет на его технологические свойства.
Моноблочный шаровой кран прекрасно справляется с возложенными на него функциями — перекрывает поток рабочей среды и выдерживает все заявленные эксплуатационные характеристики. Присоединение к трубопроводу происходит при помощи фланцевых окончаний изделия на ответные фланцы трубопровода. Корпус выливается из ковкого чугуна с дальнейшим покрытием его краской, для защиты последнего от процессов коррозии металла. Остальные материалы изделия отличаются стойкостью к воздействию многих рабочих сред: так шар и шток выполнены из хромированной латуни, в качестве уплотнений используется тефлон.
Существует модификация IVR 80 с артикулом 81. Краны идентичны за исключением материала шара и штока, в артикуле 81 данные элементы выполнены из нж стали. Касательно положения на трубопроводе: монтаж может быть произведен как вертикально так и горизонтально, но с учетом беспрепятственного управления ручкой — ручка не должна встречать на своем пути никаких преград. Шаровый моноблочный кран IVR легок в монтаже и эксплуатации, конструкция запорного элемента позволяет оперировать краном быстро и просто. Шаровые краны относятся к простому оборудованию, но при этом существует ряд рекомендаций при их установке и использовании, нарушение которых может привести к выходу из строя шарового крана, что в свою очередь нарушает работу всей системы. Чтобы этого не случилось, к монтажу необходимо допускать квалифицированный персонал, который ознакомлен со всеми особенностями и рекомендациями.
Кран чугунный моноблочного типа IVR 80:
Технические данные:
Корпус: чугун
Шар: хромированная латунь
Шток: латунь
Уплотнение шара: PTFE
Уплотнение штока: PTFE
Тип присоединения: фланцевое
Класс герметичности: А
Ручка: рычаг, сталь с покрытием из краски
Технические характеристики:
Максимальное давление: 16 бар
Температура рабочей среды: +150 °C
Рабочая среда: вода, пар, воздух, неагрессивные среды

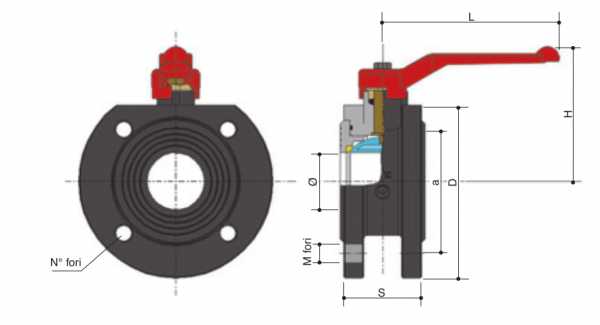

DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
S, мм | 40 | 50 | 55 | 62 | 80 | 100 | 120 | 130 |
H, мм | 82 | 92 | 98 | 105 | 112 | 144 | 154 | 144 |
L, мм | 125 | 150 | 150 | 150 | 150 | 240 | 240 | 260 |
D, мм | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
a, мм | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
Количество отверстий, шт | 4хМ12 | 4хМ12 | 4хМ16 | 4хМ16 | 4хМ16 | 4хМ16 | 8хМ16 | 8хМ16 |
Бренд IVR известен не только на территории Украины, он зарекомендовал себя и во всем мире, так что выбирая кран шаровой фланцевый IVR 80, Вы выбираете безоговорочное качество и гарантию безаварийности.
zet.ua
Краны шаровые фланцевые для газа IVR 82
Кран фланцевый для газа IVR 82
Шаровые фланцевые чугунные краны для газа IVR 82 Ду 20-200 предназначены для перекрытия потока рабочих сред через проход на трубопроводах промышленного и жилого сектора. Но в основном данный артикул используют именно для углеводородов, потому как для вышеперечисленных сред можно использовать 77 артикул, который стоит дешевле. Основная функция элемента — это перекрытие потока рабочей среды, то есть запорный элемент — шар, должен находиться или в полностью открытом или в полностью закрытом положении. Корпус выливают из высококачественного чугуна, да и все остальные материалы изделия имеют прекрасные эксплуатационные свойства: к примеру, шар выполнен из латуни, а в качестве уплотнительных материалов используется тефлон (PTFE) и нитриловый каучук (HNBR). Торговая марка IVR зарекомендовала себя на рынке Украине, как надежный и качественный бренд, готовый нести ответственность за свою продукцию, так что фланцевый кран IVR 82 — это действительно образец для подражания. Артикул IVR 82 имеет особенность конструкции — сверху есть специальная площадка для монтажа пневмо- или электропривода (фланец согласно ISO 5211).
Шаровый кран IVR 82 приводится в открытое или закрытое положение мануально с помощью ручки-рычага, но возможна модификация под заказ с ручным редукционным вентилем, или как его еще называют, червячным редуктором. Выбор запорной арматуры является очень важным, и к нему необходимо подходить с толком и расстановкой, ведь от результата зависит бесперебойность и качество работы всей системы трубопроводов. Более того, вы должны четко понимать для какого рабочего потока и при каких параметрах вы планируете использовать элемент. Промышленная линейка компании IVR производит также кран под артикулом 83, этот кран полностью копирует 82 артикул, единственным отличием является то, что шток и шар в 83 артикуле выполнены из нержавеющей стали. Открывать и закрывать шаровые краны из чугуна для воды легко и просто благодаря их конструкции — шар беспрепятственно скользит в тефлоновом уплотнении.
Монтаж шарового крана производится в произвольном положении — горизонтально или вертикально. Изделие на 100% герметично и имеет наивысший класс герметичности — А. Именно это позволяет использовать данный вид запорной арматуры для газа. Нельзя забывать, что газ является средой взрывоопасной и его утечка может привести к катастрофе, поэтому к запорной арматуре
zet.ua
Кран шаровый чугунный для воды IVR 77
Кран шаровой чугунный фланцевый IVR 77
Шаровые фланцевые чугунные краны IVR 77 Ду 20-200 предназначены для перекрытия потока рабочих сред через проход на трубопроводах промышленного и жилого сектора. Через шаровые краны IVR можно транспортировать не только воду и сжатый воздух, но и углеводороды, масла и большой перечень рабочих сред, которые не проявляют агрессивности к материалам данного вида запорной арматуры. Основная функция — это перекрытие потока рабочей среды, то есть запорный элемент — шар, должен находиться или в полностью открытом или в полностью закрытом положении. Корпус шаровых кранов IVR 77 выливают из высококачественного чугуна, да и все остальные материалы изделия имеют прекрасные эксплуатационные свойства: к примеру, шар выполнен из латуни, а в качестве уплотнительных материалов используется тефлон (PTFE) и нитриловый каучук (HNBR).
Торговая марка IVR зарекомендовала себя на рынке Украине, как надежный и качественный бренд, готовый нести ответственность за свою продукцию, так что фланцевый кран IVR 77 — это действительно образец для подражания. Он имеет особенность конструкции — сверху есть специальная площадка для монтажа пневмо- или электропривода (фланец согласно ISO 5211). Запорная арматура данного вида для воды приводятся в открытое или закрытое положение мануально с помощью ручки-рычага, но возможна модификация под заказ с ручным редукционным вентилем, или как его еще называют, червячным редуктором. Выбор запорной арматуры является очень важным, и к нему необходимо подходить с толком и расстановкой, ведь от результата зависит бесперебойность и качество работы всей системы трубопроводов. Более того, вы должны четко понимать для какой рабочей среды и при каких параметрах вы планируете использовать шаровый кран IVR 77.
Открывать и закрывать шаровые краны из чугуна для воды легко и просто благодаря их конструкции — шар беспрепятственно скользит в тефлоновом уплотнении. Монтаж шарового крана производится в произвольном положении — горизонтально или вертикально. Кран на 100% герметичен и имеет наивысший класс герметичности — А. Фланцы крана соответствуют ГОСТ 12815-80, что без проблем позволяет использовать стандартные фланцы, к которым мы привыкли. Производитель также предлагает потребителю дополнительные аксессуары (поставляются под заказ): насадка-удлинитель для изоляции, червячный привод, пневмо- или электропривод.
Кран фланцевый IVR 77:
Технические данные:
Корпус: чугун
Шар: хромированная латунь
Шток: сталь
Уплотнение шара: PTFE
Уплотнение штока: PTFE
Тип присоединения: фланцевое
Класс герметичности: А
Ручка: рычаг, сталь с покрытием из ПВХ
Технические характеристики:
Максимальное давление: 16 бар
Температура рабочей среды: +150 °C
Рабочая среда: вода, пар, воздух, неагрессивные среды

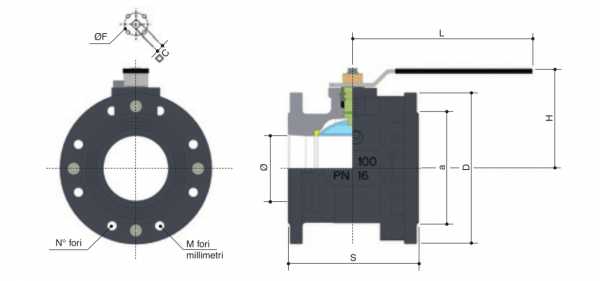

DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
S, мм | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 400 |
H, мм | 73 | 77 | 82 | 92 | 99 | 121 | 130 | 144 | 185 | 204 | 325 |
L, мм | 200 | 200 | 200 | 240 | 240 | 260 | 260 | 260 | 450 | 450 | 700 |
D, мм | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
a, мм | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
Количество отверстий, шт | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 |
Промышленная линейка компании IVR производит также кран под артикулом 78, этот кран полностью копирует 77 артикул, единственным отличием является то, что шток и шар в 78 артикуле выполнены из нержавеющей стали.
zet.ua
Наименование | Код | Тип соединения | Диапазон рабочих температур | Рабочее давление, | Применение |
---|---|---|---|---|---|
AISI316 FF 660 | 166002001 | Труб 1/2″ | от -40°С до +220°С | 85 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166505001 | Труб 1/2″ | от -40°С до +220°С | 85 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168505001 | DN 15 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107707051 | DN 20 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108007001 | DN 20 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
AISI316 FF 660 | 166007001 | Труб 3/4″ | от -40°С до +220°С | 85 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166507001 | Труб 3/4″ | от -40°С до +220°С | 85 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168507001 | DN 20 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107710051 | DN 25 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108010001 | DN 25 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
AISI316 FF 660 | 166010001 | Труб 1″ | от -40°С до +220°С | 85 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166510001 | Труб 1″ | от -40°С до +220°С | 85 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168510001 | DN 25 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107712051 | DN 32 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108012001 | DN 32 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
AISI316 FF 660 | 166012001 | Труб 1 1/4″ | от -40°С до +220°С | 70 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166512001 | Труб 1 1/4″ | от -40°С до +220°С | 70 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168512001 | DN 32 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107715051 | DN 40 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 1,08E+08 | DN 40 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
AISI316 FF 660 | 166015001 | Труб 1 1/2″ | от -40°С до +220°С | 70 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166515001 | Труб 1 1/2″ | от -40°С до +220°С | 70 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168515001 | DN 40 | от -10°С до + 220°С | 16 | |
FLANGIATA CORPO PIATTO 80 | 108020001 | DN 50 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117520001 | DN 50 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117520010 | DN 50 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117620001 | DN 50 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117620010 | DN 50 | от -10°С до +100°С | 16 | |
AISI316 FF 660 | 166020001 | Труб 2″ | от -40°С до +220°С | 60 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166520001 | Труб 2″ | от -40°С до +220°С | 60 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168520001 | DN 50 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107725051 | DN 65 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108025001 | DN 65 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117525001 | DN 65 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117525010 | DN 65 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117625001 | DN 65 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117625010 | DN 65 | от -10°С до +100°С | 16 | |
AISI316 FF 660 | 166025001 | Труб 2 1/2″ | от -40°С до +220°С | 60 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166525001 | Труб 2 1/2″ | от -40°С до +220°С | 60 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168525001 | DN 65 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107730051 | DN 80 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108030001 | DN 80 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117530001 | DN 80 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117530010 | DN 80 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117630001 | DN 80 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117630010 | DN 80 | от -10°С до +100°С | 16 | |
AISI316 FF 660 | 166030001 | Труб 3″ | от -40°С до +220°С | 60 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166530001 | Труб 3″ | от -40°С до +220°С | 60 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168530001 | DN 80 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107740051 | DN 100 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FLANGIATA CORPO PIATTO 80 | 108040001 | DN 100 | от -10°С до +150°С | 16 | Общее применение, гидравлика, сжатый воздух, углеводороды и нефть |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117540001 | DN 100 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117540010 | DN 100 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117640001 | DN 100 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117640010 | DN 100 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
AISI316 FF 660 | 166040001 | Труб 4″ | от -40°С до +220°С | 60 | В химической и пищевой промышленности |
AISI316 TRE PEZZI FF 665 | 166540001 | Труб 4″ | от -40°С до +220°С | 60 | |
AISI316 FLANGIATA CORPO PIATTO 685 | 168540001 | DN 100 | от -10°С до + 220°С | 16 | |
FLANGIATA GHISA 77 | 107750011 | DN 125 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117550001 | DN 125 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117550010 | DN 125 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117650001 | DN 125 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117650010 | DN 125 | от -10°С до +100°С | 16 | |
FLANGIATA GHISA 77 | 107760011 | DN 150 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FARFALLA TIPO LUG 175 (чугунное кольцо) | 117560001 | DN 150 | от -10°С до +100°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO LUG 175 (стальное кольцо) | 117560010 | DN 150 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117660001 | DN 150 | от -10°С до +100°С | 16 | |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117660010 | DN 150 | от -10°С до +100°С | 16 | |
FLANGIATA GHISA 77 | 107780001 | DN 200 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и нефть, водоснабжение |
FARFALLA TIPO WAFER 176 (чугунное кольцо) | 117680001 | DN 200 | от -10°С до +150°С | 16 | В водоснабжении, отоплении, кондиционировании. |
FARFALLA TIPO WAFER 176 (стальное кольцо) | 117680010 | DN 200 | от -10°С до +100°С | 16 | |
FLANGIATA GHISA 77 | 107790002 | DN 250 | от -10°С до +150°С | 16 | Термосанитарная обработка воды, пар, сжатый воздух, углеводороды и |
promsouz.com
