ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металла. Схемы, описание, характеристики
Сведения о производителе листогибочной машины ИВ2144
Изготовитель листогибочной машины ИВ2144 — Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году и Кузлитмаш г. Пинск.
Машины, выпускаемые Нелидовским заводом гидравлических прессов НЗГП
- ИБ1430а — пресс листогибочный гидравлический 2500 х 4,5
- ИВ2142 — машина листогибочная с поворотной балкой 1600 х 6
- ИВ2143 — машина листогибочная с поворотной балкой 2000 х 5
- ИВ2144 — машина листогибочная с поворотной балкой 2500 х 4,5
- П6330 — пресс гидравлический одностоечный 1000 кН
Машина листогибочная с поворотной гибочной балкой ИВ2144. Назначение и область применения
Гидравлическая листогибочная машина с поворотной гибочной балкой ИВ2144 предназначена для изготовления различных деталей способом холодной гибки из листового металла.
Материал изгибаемого листа — термически необработанная сталь и цветные металлы. Машина может применяться во всех отраслях промышленности и строительства.
Краткое описание работы листогиба ИВ2144: гибка заготовок производится посредством балки гибочной вокруг комлекта оправок, закрепленных на прижимной балке.
Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2,5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки — 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.
Мощность используемого в листогибочной машине электрооборудования — 10 КВт.
Среди технических характеристик являются важными величины вертикальной регулировки стола и гибочной балки — 100 мм и максимальный ход прижимной балки — 250 мм.
Станина разъемная, состоит из двух стоек и стола, соединенных между собой тремя стяжками.
Гибочная балка сварная, подвешена в вертикальном положении на двух винтах, соединенных с валами поворота, расположенными в стойках станины. Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.
Прижимная балка сварной конструкции, перемещается в направляющих стоек станины. Она соединена со штоками цилиндров прижима.
Привод машины гидравлический. Гидроагрегат служит для привода прижимной и гибочной балки.
Гидросистема содержит два главных цилиндра привода гибочной балки, два цилиндра прижимной балки и гидростанцию. Гидропривод обеспечивает быстрый подвод гибочной балки к заготовке, медленный ход при гибке и быстрый отвод в исходное положение. Регулировка и настройка положения гибочной и прижимной балок в зависимости от толщины изгибаемого листа и требуемого угла гибки производится посредством механизмов регулировки вручную.
На листогибочной машине ИВ2144 установлен задний механизированный упор с указателем положения задней кромки листа относительно линии гиба.
Задний упор предназначен для точного позиционирования и перемещения сгибаемого листа на заданную величину при выполнении технологических операций.
Механизм заднего упора крепится к столу машины на кронштейне и имеет ходовой винт с приводом от электродвигателя. Каретка механизма заднего упора перемещается по ходовому винту.
Упор задний имеет механический привод и гидравлические захваты, что позволяет при помощи кнопок менять положение заготовки и контролировать визуально по счетчику.
Электросхема обеспечивает работу машины на одиночных ходах и в наладочном режиме.
Управление машиной может осуществляться с двух пультов: главного, встроенного в правую стойку, и навесного, закрепленного шарнирно на правой стойке.
Механический синхронизатор предохраняет от перекосов прижимную балку листогиба ИВ2144 при ее движении. Синхронизация осуществляется валом, на концах которого насажаны шестерни, зацепляющиеся рейками. Рейки закреплены в кронштейнах, установленных на стойках станины.
Параллельность балки прижимной к столу обеспечивается за счет регулировки реек винтами.
Механизм вертикальной регулировки стола и гибочной балки расширяют технологические возможности машин и служит для настройки машины в зависимости от толщины сгибаемого листа. Регулировка производится вручную.
Смазка наиболее нагруженных механизмов машины осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем.
Листогибочная машина с поворотной гибочной балкой ИВ2144 может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.
Технологические возможности листогибочной машины ИВ2144
С помощью инструмента (листогибочные оправки), поставляемого в комплекте с машиной, можно производить гибку большого числа различных деталей с внутренним углом от 32° до 180° и радиусом 7 мм.
Листогибочная машина может оснащаться за отдельную плату различными сменными приспособлениями: для гибки труб, замкнутых контуров, П-образных форм, коробок и кромок.
Основные параметры машины листогибочной с поворотной гибочной балкой ИВ2144:
Машина ИВ2144 разработана в 1979 году и серийно выпускалась с 1980 года.
Разработчик — СКБ кузнечно-прессовых машин и автоматических линий, СКБ КМ г. Воронеж.
Изготовитель — Нелидовский завод гидравлических прессов, НЗГП г. Нелидово.
- Наибольшие размеры изгибаемого листа металла — 4,5 х 2500 мм
- Угол поворота гибочной балки — 180°
- Ход прижимной балки — 250 мм
- Скорость гибочной балки — 38 град/сек
- Величина регулировки гибочной балки — 100 мм
- Мощность привода — 10,07 кВт
- Вес машины полный — 6,46 т
Габариты листогибочной машины ИВ2144
Габариты листогибочной машины ив2144
Габариты листогибочной машины ив2144
Общий вид машины листогибочной ИВ2144

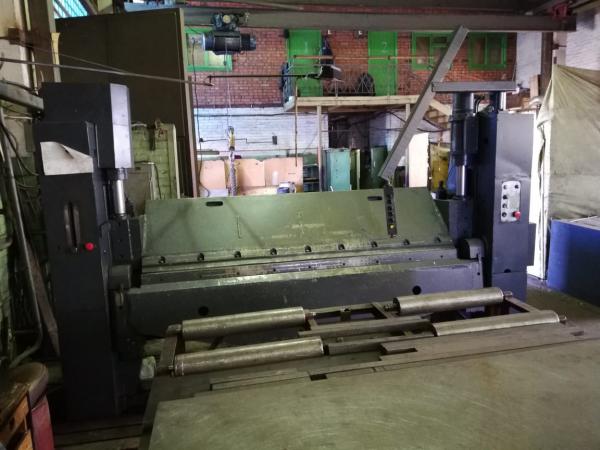

Фото листогибочной машины ив2144
Принцип работы листогибочной машины ИВ2144
Изгибаемый лист укладывается на стол машины, досылается до упора и прихватывается захватами.
На лист опускается прижимная балка и производится гибка листа вокруг сменной оправки, закрепленной на прижимной балке. Форма сменных оправок может быть различной для каждого вида деталей.
Процесс гибки осуществляется гибочной балкой, которая находится под заготовкой.
После поворота на заданный угол гибочная балка возвращается вниз в исходное положение, прижимная балка поднимается и освобождает лист.
Расположение составных частей листогибочной машины ИВ2144
Расположение составных частей листогибочной машины ив2144
Перечень составных частей листогибочной машины ИВ2144
- Станина
- Привод балки гибочной
- Цилиндр балки гибочной
- Цилиндр балки прижимной
- Механизм регулировки стола
- Синхронизатор балки прижимной
- Балка гибочная
- Балка прижимная
- Упор задний
- Механизм установки высоты подъема прижимной балки
- Механизм установки угла гиба
- Пульт управления
- Светильник
- Маслопровод
- Трубопровод
- Электрооборудование
- Панель главного пульта
- Панель навесного пульта
- Электрооборудование шкафа — ИВ2144-94-001
- Гидроагрегат — К34007ЭМ
Расположение органов управления листогибочной машиной ИВ2144
Расположение органов управления листогибочной машиной ив2144
Перечень органов управления листогибочной машиной ИВ2144
- Кнопка «Аварийный стоп»
- Рукоятка установки высоты подъема прижимной балки
- Указатель высоты подъема прижимной балки
- Рукоятка регулировки положения гибочной балки
- Указатель положения гибочной балки
- Рукоятка регулировки положения стола по высоте
- Указатель положения стола
- Маховичек ручной регулировки положения заднего упора
- Указатель положения заднего упора
- Рукоятка установки угла поворота гибочной балки
- Указатель угла поворота гибочной балки
- Пульт управления навесной
- Пульт управления главный
- Выключатель местного освещения
Кинематическая схема листогибочной машины ИВ2144
Кинематическая схема листогибочной машины ив2144
Описание кинематической схемы листогибочной машины ИВ2144
Прижимная балка движется поступательно под действием цилиндров 1.
Гибочная балка совершает вращательное движение от цилиндров 2 через реечную передачу 3 и валы 4.
Задний упор перемещается по ходовому винту 5, вращающемуся от электромотора через цепную передачу 7.
Ручная доводка заднего упора осуществляется поворотом маховичка 8, который через цепную передачу 9 связан с ходовым винтом 5.
Положение заднего упора определяется по счетчику, который через коническую передачу 10 и цепные передачи 11 и 9 связан с ходовым винтом 5.
Регулировка положения стола по высоте производится поворотом рукоятки 12, которая через червячные передачи 13 и гайку 14 передает вращение опорным винтам стола 15.
Регулировка гибочной балки по высоте производится вращением рукоятки 16, которая через конические зубчатые передачи 17 и червячные передачи 18 передает вращение гайкам 19 и винтам 20, на которых подвешена гибочная балка.
Схема электрическая принципиальная листогибочной машины ИВ2144
Электрическая схема листогибочной машины ив2144
Читайте также: Производители кузнечно-прессового оборудования в России
ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металла.
Видеоролик.Технические характеристики листогибочной машины ИВ2144
| Наименование параметра | ИВ2142 | ИВ2143 | ИВ2144 | ИВ2146 |
|---|---|---|---|---|
| Основные параметры машины | ||||
| Наибольшая толщина изгибаемого листа (h) при бт = 500 МПа (50 кгс/мм²), мм | 6 | 5 | 4,5 | 3,5 |
| Наибольшая ширина изгибаемого листа, мм | 1600 | 2000 | 2500 | |
| Наибольший угол поворота гибочной балки, град | 180° | 180° | 180° | 180° |
| Наибольший ход прижимной балки, мм | 250 | 250 | 250 | 250 |
| Величина вертикальной регулировки стола, мм | 100 | 100 | 100 | 100 |
| Величина вертикальной регулировки гибочной балки, мм | 100 | 100 | 100 | 100 |
| Скорость вращения гибочной балки, град/с | 38 | 38 | 38 | 38 |
| Наименьший внутренний радиус гиба (h — толщина листа), мм | 1,25 * h | 1,25 * h | 1,25 * h | 1,25 * h |
| Наименьшая величина отгибаемой кромки (h — толщина листа), мм | 8 * h | 8 * h | 8 * h | 8 * h |
| Наибольшее перемещение заднего упора, мм | 800 | 800 | 800 | 800 |
| Электрооборудование и привод машины | ||||
| Электродвигатель привода насосов 1, 2 (М1), кВт | 7,5 | 7,5 | 7,5 | 7,5 |
| Электродвигатель привода насоса 3 (М2), кВт | 2,2 | 2,2 | 2,2 | 2,2 |
| Электродвигатель заднего упора (М3), кВт | 0,37 | 0,37 | 0,37 | 0,37 |
| Суммарная мощность электродвигателей, кВт | 10,07 | 10,07 | 10,07 | 10,07 |
| Габарит и масса машины | ||||
| Габарит ножниц (длнна х ширина х высота), мм | 2900 х 2000 х 2000 | 3300 х 2000 х 2000 | 3790 х 2000 х 2000 | 5300 х 2000 х 2000 |
| Масса, кг | 5230 | 5580 | 9820 |
- Машины листогибочные с поворотной гибочной балкой ИВ2142, ИВ2143, ИВ2144, ИВ2145, ИВ2146.
Руководство по эксплуатации ИВ2144-00-001 РЭ, 1981 - Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
- Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
- Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
- Живов Л.И. Кузнечно-штамповочное оборудование, 2006
- Кузьминцев В.Н. Ковка на молотах и прессах, 1979
- Розанов Б.В. Гидравлические прессы, 1959
- Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
- Щеглов В.Ф. Кузнечно-прессовые машины, 1989
- Берлет Разработка чертежей поковок, 2001
- Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
- Романовский В.П. Справочник по холодной штамповке, 1965
- Охрименко Я. М. Технология кузнечно-штамповочного производства, 1966
- Кузьминцев В.Н. Ковка на молотах и прессах, 1979
- Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
Список литературы:
Руководство по эксплуатации ИВ2144-00-001 РЭ, 1981
М. Технология кузнечно-штамповочного производства, 1966Связанные ссылки. Дополнительная информация
Листогибочная машина ИВ2144 — цена, отзывы, характеристики с фото, инструкция, видео
Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки.
Это оборудование востребовано в различных отраслях производства и в частности в машиностроении.
В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность.
Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2.5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки — 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.
Мощность используемого в листогибочной машине электрооборудования — 10 КВт.
Среди технических характеристик являются важными величины регулировки стола и гибочной балки — 100 мм и максимальный ход балки прижимной — 250 мм.
| Характеристика | Значение |
|---|---|
| Номинальное усилие пресса, кН | 40 |
| Наибольшая толщина изгибаемого листа, мм | 4,5 |
| Наибольшая ширина изгибаемого листа, мм | 2500 |
| Наибольший ход прижимной балки, мм | 250 |
| Наибольший угол поворота, рад | 180 |
| Величина регулировки гибочной балки, мм | 100 |
| Величина регулировки стола, мм | 100 |
Наибольшая величина перемещ. зад. упора, мм | 800 |
| Масса ИВ2144 , кг | 6300 |
| Потребляемая мощность, Кв | 10 |
| Габариты (ВхШхГ), мм | 2400х2000х3790 |
Базовая комплектация
- Листогибочная машина в сборе;
- Балка гибочная;
- Планка гибочной балки;
- Балка прижимная;
- Оправка прижимной балки;
- Упор задний;
- Пульт управления;
- Электрошкаф управления листогибочной машины;
- Гидроагрегат;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование
- Приспособление для гибки замкнутых контуров в сборе;
- Оправка для гибки коробок в сборе;
- Оправка для гибки П -образных профилей в сборе;
- Оправка для гибки кромок в сборе;
- Стол приемный в сборе;
- Приспособление для гибки П – образных профилей;
- Система управления на базе ПЛК Simens или Bosch Rexroth;
- Программируемый задний упор;
- Спец инструмент по заданию заказчика;
- Быстросъёмный спец инструмент;
- Педаль;
- Охладительное масло AKG5202. 203.0000.
203.0000.Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
АВТОМАТИЧЕСКИЙ ГИБОЧНЫЙ СТАНОК AFF135 Принадлежности
- Описание продукта
- Отзывы клиентов
- Обсуждение клиентов
- Видео и документы
Описание продукта
АВТОМАТИЧЕСКАЯ ГИБОЧНАЯ МАШИНА AFF135 Принадлежности
Нагрев и Автоматически выполняет одинарную или двойную гибку тонкого пластика (линейная гибка)
Доставка груза включена! Рама с колесами и тормозами в комплекте!
110 В или 220 В указать при заказе
AFF135/AFF135-2 просты в эксплуатации и очень
производительные автоматические гибочные станки для тонкой
пластиковые листы.
Согните один лист до 4 футов 5 дюймов
(135 см) или несколько меньших листов за один проход.
Эти машины оснащены точным регулируемым
электронный нагревательный элемент, который также может быть
контролируется во время контакта. Материал
нагревается мечом с тефлоновым покрытием, который может
легко заменить на другие размеры, так что
радиус может быть изменен соответственно. фут
переключатель управляет нагревательным элементом.
Установите угол изгиба с помощью транспортира.
Прочная столешница Trespa ® оснащена
регулируемый упор.
Включает одну тефлоновую нагревательную пластину с контактом 3 мм .
Нижняя рама с колесами и тормозами входит в комплект.
Ресурсы
Загрузите брошюру в формате PDF для получения дополнительной информацииАксессуары, 2 стр.
Загрузите брошюру в формате PDF для получения дополнительной информации Брошюра со всеми таблицами
| GridItemID | Артикул № | Информация об изделии | Цена | Кол-во для заказа |
|---|---|---|---|---|
| 5093 | AFF135HS3 | ТЕПЛОВОЙ МЕЧ AFF 135 СМ С КОНТАКТОМ 3 ММ | 640,00 $ | Кол-во: |
| 5094 | AFF135HS5 | ТЕПЛОВОЙ МЕЧ AFF 135 СМ С КОНТАКТОМ 5 ММ | 640,00 $ | Кол-во: |
| 5095 | AFF135HS7 | ТЕПЛОВОЙ МЕЧ AFF 135 СМ С КОНТАКТОМ 7 ММ | 640,00 $ | Кол-во: |
| 5092 | AFF135HS10 | AFF135 НАГРЕВАТЕЛЬНЫЙ МЕЧ ИЗ ТЕФЛОНА 135 СМ с контактом 10 мм | 640,00 $ | Кол-во: |
| 6006 | AFF135TWS | Поверхность Trespa Word для AFF 135 | $375,00 | Кол-во: |
| 6007 | AFF135TC | Термопара AFF135 | 285,00 $ | Кол-во: |
| 6008 | AFF1352XBR | AFF135 Перекидная планка | 550,00 $ | Кол-во: |
| 6009 | AFF135PROBE | Датчик температуры AFF135 | 185,00 $ | Кол-во: |
| 6010 | AFF135AV | Воздушный клапан 4×4, 2 на машину | 10,00 $ | Кол-во: |
| 6011 | AFF135TIMER | Таймер Mitsu | 710,00 $ | Кол-во: |
| 6012 | AFF135BUSH | Керамическая втулка, 12 шт. на машину | $5,00 | Кол-во: |
| 6013 | AFF135CNT | Дисплей регулятора температуры AFF135 | 615,00 $ | Кол-во: |
| 6014 | AFF135RU | Полный блок контроля температуры | 1 280,00 $ | Кол-во: |
| 6015 | AFF135HTR | Нагреватель 135 см, красный, вкл. клей | 895,00 $ | Кол-во: |
| 6016 | AFF135PRTR | Транспортир AFF135 | 46,00 $ | Кол-во: |
| 6017 | AFF135FLT | Рулон войлока на метр | 19,00 $ | Кол-во: |
| 6018 | AFF135TRN | Токарный цилиндр, 2 на станок | 550,00 $ | Кол-во: |
| 6019 | AFF135RFL | Полный отражатель для AFF135 | 2 250,00 $ | Кол-во: |
| 6020 | AFF135ETC | Латунный элемент с термопарой | 1 860,00 $ | Кол-во: |
| 6021 | AFF135PDL | AFF135 Ножная педаль | $179,00 | Кол-во: |
| 6022 | AFF135BTN | Опция активации с 2 кнопками | 845,00 $ | Кол-во: |
| 6023 | AFF135PBR | Бар давления AFF135 | 390,00 $ | Кол-во: |
| 6024 | AFFSH743 | Черные присоски, 5 шт. в упаковке | 80,00 $ | Кол-во: |
Мы устанавливаем стандарты промышленной поворотной гибки и сочетаем максимальную точность с максимально возможной производительностью гибки. Переведено с www.DeepL.com/Translator (бесплатная версия)[:ru]На FABTECH мы представим уникальную мощную машину: наш новый EVO Heavy Duty. Самый мощный в мире поворотно-гибочный станок изготавливает листовую сталь толщиной до 16 мм на полезной длине 3240 мм, используя процесс поворотно-гибочного станка. Никто другой не может сделать это за такое короткое время. Мы устанавливаем стандарты промышленной поворотной гибки и сочетаем максимальную точность с максимально возможной производительностью гибки.
На выставке EuroBlech 2018 мы впервые представили нашу уникальную, полностью автоматическую систему Advanced Handling System (AHS) — дальнейшее развитие нашего известного аспирационного манометра.0091
Этот прочный, но точный фальцевщик идеально подходит для непрерывной работы в крупных мастерских, компаниях среднего размера и в промышленности.
С максимальной рабочей длиной 4000 мм и максимальной способностью изгиба 6 мм «гигант» рассчитан на тяжелый двухсменный рабочий день.
5″ data-param-2=»3000″>
Зазоры для инструментов значительно расширяют ассортимент продукции и повышают гибкость.
