Листогиб ИВ2144: технические характеристики, принцип работы
ИВ2144 относится к категории листогибочных машин гидравлического типа. Отличительной особенностью оборудования данной модели является то, что в его конструкции присутствует балка поворотного типа.
Внешний вид листогибочной машины модели ИВ2144
Основным назначением машины модели ИВ2144, которая одинаково успешно может использоваться и в различных сферах промышленности, и в строительстве, является изготовление изделий по технологии холодной гибки из листового металла. Листовой прокат, который может быть подвергнут обработке на такой машине, как правило, изготовлен из стали, не подвергнутой термической обработке, а также из пластичных цветных металлов.
Особенности конструкции
Несущим элементом листогибочной машины данной модели, на котором фиксируются все остальные части ее конструкции, является станина разъемного типа, состоящая из двух стоек и расположенного между ними рабочего стола. Для придания большей жесткости станине ИВ2144 ее боковые стойки соединяют тремя стяжками.
Поворотная гибочная балка, которой оснащена листогибочная машина данной модели, имеет сварную конструкцию и фиксируется на станке в вертикальном подвешенном состоянии. Со штоками цилиндров гиба такая балка сообщается посредством нескольких элементов кинематической цепи (реечный механизм, связанный с валами поворота балки, соединенными в свою очередь с винтами, на которых она и подвешивается).
Составные части листогиба ИВ-2144
Станок данной модели оснащен и прижимной балкой, которая также имеет сварную конструкцию. Такая балка, связанная со штоками цилиндров, отвечающих за ее прижим, перемещается в вертикальной плоскости по направляющим стоек станины.
Рассмотрим технические характеристики станка ИВ2144, которые имеют особенно важное значение для его пользователей.
- Максимальная толщина стального листа, который может быть подвергнут гибке, – 4,5 мм.
- Длина рабочего стола, определяющая максимальную ширину обрабатываемого листа, – 2,5 м.
- Усилие, создаваемое прижимной балкой, – 40 тн.
- Усилие, создаваемое поворотной гибочной балкой, – 30 тн.
- Мощность электрооборудования, которым оснащена листогибочная машина, – 10 КВт.
- Предельное расстояние регулировки рабочего стола и гибочной балки в вертикальном направлении – 10 мм.
- Максимальный ход прижимной балки – 250 мм.
- Площадь, занимаемая станком, – приблизительно 9 м2.
- Вес листогиба – не более 9 т.
Органы управления листогибочного станка ИВ2144
За технические характеристики прижимной и гибочной балок листогиба данной модели отвечает гидравлическая система оборудования, которая включает в себя следующие элементы:
- два главных цилиндра, обеспечивающих работу прижимной балки;
- два главных цилиндра гибочной балки;
- гидростанция.
Гидравлический привод станка ИВ2144 выполняет одновременно несколько функций: быстрый подвод гибочной балки к поверхности обрабатываемого листа, ее быстрый отвод в исходное положение и медленное перемещение в процессе гибки. Положение прижимной и гибочной балок в зависимости от толщины обрабатываемого листа, а также требуемый угол выполнения гибки могут регулироваться, для чего в станке предусмотрены ручные механизмы управления.
Пресс работает от гидроагрегата модели К34007ЭМ
Для того чтобы точно позиционировать положение обрабатываемого листа и регулировать его перемещение на заданную величину, в станке данной модели предусмотрен задний упор механизированного типа. Такой упор, который приводится в движение посредством закрепленной на нем каретки, ходового винта и электродвигателя, крепится к рабочему столу оборудования при помощи специального кронштейна. Кроме того, в конструкции упора предусмотрены гидравлические захваты и указатель положения задней кромки заготовки, что позволяет не только оперативно менять, но и контролировать положение обрабатываемого листа.
Задний упор станка предназначен для точного позиционирования листа в процессе гибки
Чтобы предотвратить перекосы прижимной балки станка во время ее движения между стойками, в конструкции листогиба предусмотрен синхронизатор, состоящий из вала с закрепленными на его концах зубчатыми колесами. Синхронизатор совместно с прижимной балкой перемещается по закрепленным на стойках станка рейкам, регулировкой положения которых и обеспечивается точность такого перемещения.
Наиболее нагруженные механизмы листогиба смазываются при помощи централизованной системы, а менее нагруженные – посредством шприцевого механизма. Для управления работой станка в его конструкции предусмотрены два пульта, один из которых закреплен на его правой стойке, а второй – на навесном управляющем устройстве.
При помощи рабочих инструментов листогиба, которые поставляются в его стандартной комплектации, можно выполнять простейшие операции по гибке металлических листов (внутренний угол сгиба – 32–180°, радиус сгиба – 7 мм). Если же такой станок оснастить дополнительными сменными приспособлениями, то на нем можно с успехом создавать из металлических листов изделия даже достаточно сложных конфигураций – трубы и другие замкнутые контуры, детали с П-образным профилем, короба и др.
Как работает листогибочный станок ИВ2144
Если кратко представить описание работы данного станка, то она выглядит следующим образом: деформирование листовой заготовки осуществляется посредством воздействия на нее гибочной балки. При этом формирование изделия требуемого профиля обеспечивается за счет использования соответствующих оправок, которые зафиксированы на прижимной балке.
Стандартные листогибочные оправки станка можно заменять другими сменными приспособлениями для гибки замкнутых контуров или труб
Пошаговая схема работы листогиба данной модели выглядит следующим образом:
- Металлический лист, который предстоит обработать, укладывается на рабочий стол станка, продвигается до соприкосновения с упорами и фиксируется при помощи гидравлических зажимов.
- На лист опускается прижимная балка с зафиксированной на ней сменной оправкой, конфигурация и размеры которой зависят от требуемой формы гиба.
- Деформирование металла производится гибочной балкой, которая располагается под обрабатываемым листом.
- После окончания обработки гибочная балка опускается в исходное положение, а прижимная освобождает готовое изделие.
Оценка статьи:
Загрузка…Поделиться с друзьями:
met-all.org
ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металлаСхемы, описание, характеристики
Сведения о производителе листогибочной машины ИВ2144
Изготовитель листогибочной машины ИВ2144 — Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году и Кузлитмаш г. Пинск.
Станки, выпускаемые Нелидовским заводом гидравлических прессов НЗГП
Машина листогибочная с поворотной гибочной балкой ИВ2144. Назначение и область применения
Гидравлическая листогибочная машина с поворотной гибочной балкой предназначена для изготовления различных деталей способом холодной гибки из листового металла. Материал изгибаемого листа — термически необработанная сталь и цветные металлы. Машина может применяться во всех отраслях промышленности и строительства.
Основные параметры машины листогибочной с поворотной гибочной балкой ИВ2144:
Машина ИВ2144 разработана в 1979 году и серийно выпускалась с 1980 года.
Разработчик — СКБ кузнечно-прессовых машин и автоматических линий, СКБ КМ г. Воронеж.
Изготовитель — Нелидовский завод гидравлических прессов, НЗГП г. Нелидово.
- Наибольшие размеры изгибаемого листа металла — 4,5 х 2500 мм
- Угол поворота гибочной балки — 180°
- Ход прижимной балки — 250 мм
- Скорость гибочной балки — 38 град/сек
- Величина регулировки гибочной балки — 100 мм
- Мощность привода — 10,07 кВт
- Вес машины полный — 6,46 т
Краткое описание работы листогиба ИВ2144: гибка заготовок производится посредством балки гибочной вокруг комлекта оправок, закрепленных на прижимной балке.
Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2,5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки — 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.
Мощность используемого в листогибочной машине электрооборудования — 10 КВт.
Среди технических характеристик являются важными величины вертикальной регулировки стола и гибочной балки — 100 мм и максимальный ход прижимной балки — 250 мм.
Станина разъемная, состоит из двух стоек и стола, соединенных между собой тремя стяжками.
Гибочная балка сварная, подвешена в вертикальном положении на двух винтах, соединенных с валами поворота, расположенными в стойках станины. Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.
Прижимная балка сварной конструкции, перемещается в направляющих стоек станины. Она соединена со штоками цилиндров прижима.
Привод машины гидравлический. Гидроагрегат служит для привода прижимной и гибочной балки.
Гидросистема содержит два главных цилиндра привода гибочной балки, два цилиндра прижимной балки и гидростанцию. Гидропривод обеспечивает быстрый подвод гибочной балки к заготовке, медленный ход при гибке и быстрый отвод в исходное положение. Регулировка и настройка положения гибочной и прижимной балок в зависимости от толщины изгибаемого листа и требуемого угла гибки производится посредством механизмов регулировки вручную.
На листогибочной машине ИВ2144 установлен задний механизированный упор с указателем положения задней кромки листа относительно линии гиба. Задний упор предназначен для точного позиционирования и перемещения сгибаемого листа на заданную величину при выполнении технологических операций.
Механизм заднего упора крепится к столу машины на кронштейне и имеет ходовой винт с приводом от электродвигателя. Каретка механизма заднего упора перемещается по ходовому винту.
Упор задний имеет механический привод и гидравлические захваты, что позволяет при помощи кнопок менять положение заготовки и контролировать визуально по счетчику.
Электросхема обеспечивает работу машины на одиночных ходах и в наладочном режиме.
Управление машиной может осуществляться с двух пультов: главного, встроенного в правую стойку, и навесного, закрепленного шарнирно на правой стойке.
Механический синхронизатор предохраняет от перекосов прижимную балку листогиба ИВ2144 при ее движении. Синхронизация осуществляется валом, на концах которого насажаны шестерни, зацепляющиеся рейками. Рейки закреплены в кронштейнах, установленных на стойках станины. Параллельность балки прижимной к столу обеспечивается за счет регулировки реек винтами.
Механизм вертикальной регулировки стола и гибочной балки расширяют технологические возможности машин и служит для настройки машины в зависимости от толщины сгибаемого листа. Регулировка производится вручную.
Смазка наиболее нагруженных механизмов машины осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем.
Листогибочная машина с поворотной гибочной балкой ИВ2144 может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.

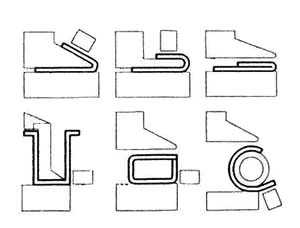

Технологические возможности листогибочной машины с поворотной гибочной балкой
С помощью инструмента (листогибочные оправки), поставляемого в комплекте с машиной, можно производить гибку большого числа различных деталей с внутренним углом от 32° до 180° и радиусом 7 мм.
Листогибочная машина может оснащаться за отдельную плату различными сменными приспособлениями: для гибки труб, замкнутых контуров, П-образных форм, коробок и кромок.
Габариты листогибочной машины ИВ2144
Габариты листогибочной машины ив2144
Габариты листогибочной машины ив2144
Общий вид машины листогибочной ИВ2144
Фото листогибочной машины ив2144
Принцип работы листогибочной машины ИВ2144
Изгибаемый лист укладывается на стол машины, досылается до упора и прихватывается захватами.
На лист опускается прижимная балка и производится гибка листа вокруг сменной оправки, закрепленной на прижимной балке. Форма сменных оправок может быть различной для каждого вида деталей.
Процесс гибки осуществляется гибочной балкой, которая находится под заготовкой.
После поворота на заданный угол гибочная балка возвращается вниз в исходное положение, прижимная балка поднимается и освобождает лист.
Расположение составных частей листогибочной машины ИВ2144
Расположение составных частей листогибочной машины ив2144
Перечень составных частей листогибочной машины ИВ2144
- Станина
- Привод балки гибочной
- Цилиндр балки гибочной
- Цилиндр балки прижимной
- Механизм регулировки стола
- Синхронизатор балки прижимной
- Балка гибочная
- Балка прижимная
- Упор задний
- Механизм установки высоты подъема прижимной балки
- Механизм установки угла гиба
- Пульт управления
- Светильник
- Маслопровод
- Трубопровод
- Электрооборудование
- Панель главного пульта
- Панель навесного пульта
- Электрооборудование шкафа — ИВ2144-94-001
- Гидроагрегат — К34007ЭМ

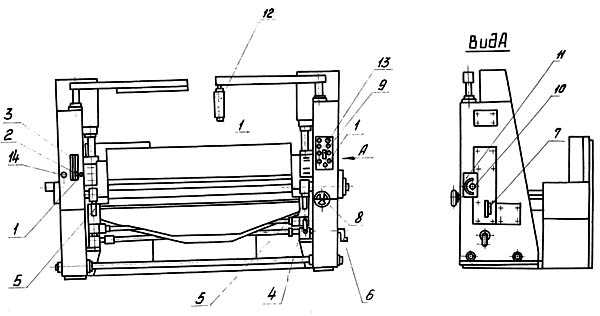

Расположение органов управления листогибочной машиной ИВ2144
Расположение органов управления листогибочной машиной ив2144

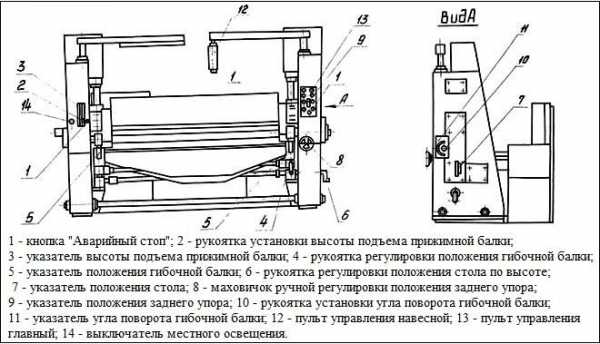

Перечень органов управления листогибочной машиной ИВ2144
- Кнопка «Аварийный стоп»
- Рукоятка установки высоты подъема прижимной балки
- Указатель высоты подъема прижимной балки
- Рукоятка регулировки положения гибочной балки
- Указатель положения гибочной балки
- Рукоятка регулировки положения стола по высоте
- Указатель положения стола
- Маховичек ручной регулировки положения заднего упора
- Указатель положения заднего упора
- Рукоятка установки угла поворота гибочной балки
- Указатель угла поворота гибочной балки
- Пульт управления навесной
- Пульт управления главный
- Выключатель местного освещения
Кинематическая схема листогибочной машины ИВ2144
Кинематическая схема листогибочной машины ив2144
Описание кинематической схемы листогибочной машины ИВ2144
Прижимная балка движется поступательно под действием цилиндров 1.
Гибочная балка совершает вращательное движение от цилиндров 2 через реечную передачу 3 и валы 4.
Задний упор перемещается по ходовому винту 5, вращающемуся от электромотора через цепную передачу 7.
Ручная доводка заднего упора осуществляется поворотом маховичка 8, который через цепную передачу 9 связан с ходовым винтом 5.
Положение заднего упора определяется по счетчику, который через коническую передачу 10 и цепные передачи 11 и 9 связан с ходовым винтом 5.
Регулировка положения стола по высоте производится поворотом рукоятки 12, которая через червячные передачи 13 и гайку 14 передает вращение опорным винтам стола 15.
Регулировка гибочной балки по высоте производится вращением рукоятки 16, которая через конические зубчатые передачи 17 и червячные передачи 18 передает вращение гайкам 19 и винтам 20, на которых подвешена гибочная балка.

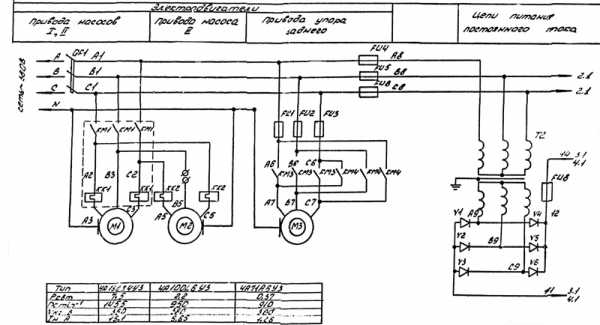

Схема электрическая принципиальная листогибочной машины ИВ2144
Электрическая схема листогибочной машины ив2144
ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металла. Видеоролик.
Технические характеристики листогибочной машины ИВ2144
| Наименование параметра | ИВ2144 | ИВ2146 |
|---|---|---|
| Основные параметры машины | ||
| Наибольшая толщина изгибаемого листа (h) при бт = 250 МПа (25 кгс/мм²), мм | 4,5 | 3,5 |
| Наибольшая ширина изгибаемого листа, мм | 2500 | 4000 |
| Наибольший угол поворота гибочной балки, град | 180 | 180 |
| Наибольший ход прижимной балки, мм | 250 | 250 |
| Величина вертикальной регулировки стола, мм | 100 | 100 |
| Величина вертикальной регулировки гибочной балки, мм | 100 | 100 |
| Скорость вращения гибочной балки, град/с | 38 | 38 |
| Наименьший внутренний радиус гиба, мм | 1.25 * h | 1.25 * h |
| Наименьшая величина отгибаемой кромки, мм | 8 * h | 8 * h |
| Наибольшее перемещение заднего упора, мм | 800 | 800 |
| Электрооборудование и привод машины | ||
| Электродвигатель привода насосов 1, 2 (М1), кВт | 7,5 | 7,5 |
| Электродвигатель привода насоса 3 (М2), кВт | 2,2 | 2,2 |
| Электродвигатель заднего упора (М3), кВт | 0,37 | 0,37 |
| Суммарная мощность электродвигателей, кВт | 10,7 | 10,7 |
| Габарит и масса машины | ||
| Габарит ножниц (длнна х ширина х высота), мм | 3790 х 2000 х 2000 | 5300 х 2000 х 2000 |
| Масса, кг | 6350 | 9820 |
