Работа ручным фрезером по дереву, примеры работы с фото
Работа ручным фрезером по дереву

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Содержание

Зачем нужен фрезерный станок?

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нужен

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженСамодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

  • Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
  • Просверлить сквозные и не сквозные отверстия.
  • Обработать торцы и кромки любой конфигурации.
  • Вырезать сложные по форме детали.
  • Осуществить нанесение рисунков или узоров на поверхность деталей.
  • Произвести копирование деталей, если необходимо.
Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженКопирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженОсновные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

  • За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
  • За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нужен

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженПоказатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Что такое фрезер и для чего он нужен
Что такое фрезер и для чего он нуженУстановка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженТаким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженС помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нужен

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженПазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженНаборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны.  Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженНа фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженФрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

  • Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
  • Шаблон крепко монтируется к столу или другой поверхности.
  • Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
  • Фреза устанавливается в рабочее положение и зажимается.
  • После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
  • Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженЧетверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженНанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженКак сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

  • После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.

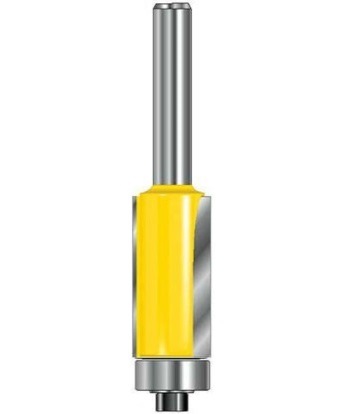

  • Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.
Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженПодшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженОкруглая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Что такое фрезер и для чего он нуженЧто такое фрезер и для чего он нуженНанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

Работа с фрезером. Как сделать паз для доборов и петель фрезером


Watch this video on YouTube

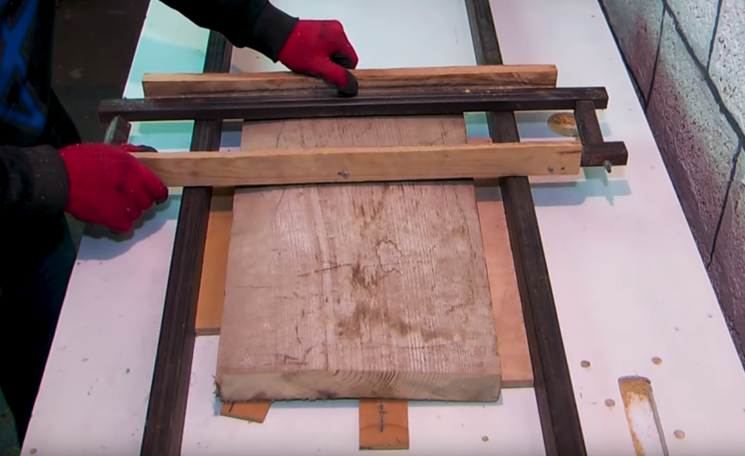

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Какие операции можно сделать с помощью ручной фрезерной машины

Автор Optimist На чтение 18 мин. Опубликовано

Фрезерование — обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза — имеет вращательное движение, а обрабатываемая заготовка — поступательное.

Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т. д.

Осуществляется на фрезерных станках.

Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.

Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных — штанговых.

Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину.

На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

Готовимся к работе

Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).

В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.

Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.

Какие операции можно сделать с помощью ручной фрезерной машины

Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

Какие операции можно сделать с помощью ручной фрезерной машины

«Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.

Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

Какие операции можно сделать с помощью ручной фрезерной машины

Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

Какие операции можно сделать с помощью ручной фрезерной машины

Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

Какие операции можно сделать с помощью ручной фрезерной машины

При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

Глубина фрезерования

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам.

Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система.

Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Какие операции можно сделать с помощью ручной фрезерной машины

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Какие операции можно сделать с помощью ручной фрезерной машины

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Какие операции можно сделать с помощью ручной фрезерной машины

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

Какие операции можно сделать с помощью ручной фрезерной машины

После окончания настройки механизм фиксируют.

Какие операции можно сделать с помощью ручной фрезерной машины

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

Направляющая шина

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.
Какие операции можно сделать с помощью ручной фрезерной машины

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Какие операции можно сделать с помощью ручной фрезерной машины
Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Какие операции можно сделать с помощью ручной фрезерной машины
Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Какие операции можно сделать с помощью ручной фрезерной машины

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

Какие операции можно сделать с помощью ручной фрезерной машины

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Какие операции можно сделать с помощью ручной фрезерной машины

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Какие операции можно сделать с помощью ручной фрезерной машины

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Угловой упор

Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

Циркуль

Частный случай криволинейной резки — по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.

Какие операции можно сделать с помощью ручной фрезерной машины

Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

Какие операции можно сделать с помощью ручной фрезерной машины

Недостаток подобной конструкции — не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.

Пылеотсос

Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента — мастерская. Стандартный вариант — кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности — бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной сто­роны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

Фрезы

Какие операции можно сделать с помощью ручной фрезерной машины
Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.

Какие операции можно сделать с помощью ручной фрезерной машины
Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).

Какие операции можно сделать с помощью ручной фрезерной машины
Специальные фрезы, необходимые для изготовления переплета.

Какие операции можно сделать с помощью ручной фрезерной машины
Специальные фрезы, необходимые для изготовления переплета.

Какие операции можно сделать с помощью ручной фрезерной машины
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.

Какие операции можно сделать с помощью ручной фрезерной машины
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Какие операции можно сделать с помощью ручной фрезерной машины
Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Какие операции можно сделать с помощью ручной фрезерной машины

Шипорезное приспособление

Какие операции можно сделать с помощью ручной фрезерной машины
В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.

Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.

Какие операции можно сделать с помощью ручной фрезерной машины
На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.

Какие операции можно сделать с помощью ручной фрезерной машины
Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

Фрезер ручной: правила работы и область применения

Во время обработки деревянных изделий, при необходимости создания отверстий различного размера и формы, применяют фрезерный станок. Чтобы производить фрезеровку самостоятельно, существуют ручные фрезеры, с помощью которых вы сможете вырезать петли, выемки и другие необходимые отверстия. Овладеть таким инструментом, как ручной фрезер, вам поможет данная статья. В ней мы узнаем область применения ручного фрезера, критерии выбора инструмента, а также правила работы с ним.

Область применения ручного фрезера

Фрезерные приспособления в основном используются для обработки дерева и выполнения столярных работ, однако, современные фрезеры способны работать с цветными металлами, пластмассой, камнем и стеклом. Изначально для фрезеровки применялись стационарные модели, которые занимали много места и использовались в основном на массовом производстве. Ручные фрезеры компактные и универсальные. Ручные фрезеры подходят для самостоятельных работ дома, они укомплектованы разными фрезами и насадками для создания отверстий. Ручной фрезер применяется:

  • для создания отверстий на обрабатываемой поверхности;
  • для создания выемок необходимой формы;
  • для выреза дверных петель;
  • для создания декоративных узоров;
  • для подгонки соединяемых деталей по размеру.

Различают разные виды ручных фрезеровочных станков. Каждый вид применяется в определенной области работ. Рассмотрим подробнее виды и область их применения.

  1. Вертикальный или погружной фрезер. Применяется для вырезки отверстий, пазов, углублений и тд. Простой в использовании инструмент, не требует особых навыков при работе.
  2. Окантовочный фрезер. Снятие фаски с поверхности, создание выемок и выбор пазика. Отличием от других видов является способность обрабатывать поверхности с ламинатом. Чаще всего используется в производстве.
  3. Ротационный фрезер способен обрабатывать кромки, а также вырезать отверстия на металле, стекле и гипсокартоне.
  4. Лемельный фрезер используется исключительно для подбора и подгона пазов.
  5. Фрезер присадочного типа используется среди специалистов в области столярного дела, вырезает двойные отверстия для подгона по шканты.

Из вышерассмотренных видов фрезеров универсальным считается вертикальный фрезер, он понятен в использовании и способен выполнять многие работы.

Критерии выбора ручного фрезера

Выбирая ручной фрезер, нужно опираться на основные характеристики инструмента. В зависимости от выполняемых работ подбирается станок с определенными характеристиками.

  • Мощность фрезерного станка. Если вы планируете обрабатывать большие поверхности длительное время, в таком случае вам нужно выбирать мощные фрезеры. Различают тяжелые (1500 - 2500 Вт), средние (750 - 1500 Вт), легкие (750 Вт) фрезеры. Также при увеличении мощности, вес инструмента становится значительно больше.
  • Частота оборотов шпинделя. Чем быстрей вращается шпиндель, тем ровней и качественней будет конечный результат. Поэтому если вы стремитесь на выходе получать гладкую поверхность, покупайте фрезеры с частотой шпинделя от 20 тысяч об/мин.

  • Рабочий ход фрезы. От этого параметра зависит толщина обрабатываемой детали. Чем больше рабочий ход инструмента, тем толще деталь можно обрабатывать. Учитывайте это, если планируете работать с толстыми деталями. Максимальный рабочий ход 10 см.
  • Функции для комфортной работы. У дорогих моделей можно встретить ряд функций, которые облегчают работу. Константная электроника, плавный пуск, защита от перегрузок – эти функции делают процесс фрезеровки значительно проще.
  • Выбирая ручной фрезер, обращайте внимание на эргономичные качества инструмента. Выберите удобную для вас ручку-держатель и убедитесь, что кнопка пуска находится в удобном для вас месте. Обратите внимание на шнур питания, он должен быть длинный.
  • Не покупайте фрезер, если вы обнаружили на его деталях люфт и неточности, проверяйте инструмент на жесткость.

Правила работы с ручным фрезером

К правилам работы с ручным фрезером относят следующие пункты:

  • Выполняя фрезерные работы, используйте средства индивидуальной защиты. В момент вращения фрезы на большой скорости вылетает деревянная стружка, поэтому нужно всегда надевать защитные очки.
  • Перед началом работы обязательно прочтите инструкцию по эксплуатации инструмента, это поможет вам лучше овладеть фрезером.
  • Работайте хорошо заточенным инструментом. Тупые фрезы не способны качественно выполнять работу, при этом создается повышенная нагрузка на мотор.
  • Закрепляйте обрабатываемую деталь, иначе в конечном результате обрабатываемая деталь может оказаться испорченной, так как будет нарушена разметка из-за сдвига во время вырезки. Закрепить обрабатываемые детали можно с помощью специальных струбцин.

  • Снимая поверхность, делайте это в несколько слоев, так вы продлеваете срок службы мотора и фрез. При снятии толстого слоя мотор нагревается, снижается качество изделия.
  • Смена фрезы происходит только при обесточенном инструменте.

Кроме этих правил, важно чувствовать инструмент. Во время работы прислушивайтесь к его работе, при обнаружении необычных вибраций и звуков, прекратите работу и узнайте причину.

Ручной фрезер значительно облегчает обработку деревянных изделий в столярном деле. Универсальные фрезеры позволяют работать самостоятельно на дому. В зависимости от типа и объема работы, можно выбрать конкретный вид фрезеровочного агрегата. В данной статье мы рассмотрели основную информацию о ручном фрезере, а именно область применения данного инструмента, критерии его выбора и правила работы с ним.

10.12.2019

Подписаться на рассылку

Многоликий фрезер. Какие инструменты может заменить фрезер? | Другие инструменты | Блог

Когда речь заходит о комплектовании небольшой столярной мастерской минимально необходимым оборудованием, то в первую очередь на ум приходят различные станки (сверлильный, фуговальный, рейсмусовый), электрорубанки, торцовочные пилы, электролобзики и т. д. А вот ручной фрезер — далеко не первый в списке приоритетов. А зря! Ведь этот инструмент может заменить собой большую часть из того, что уже перечислено! Просто не каждый начинающий мастер знает о его скрытых способностях, тех образах, в которых он может выступить в его руках.

Так какие же таланты скрывает в себе ручной фрезер?

Фрезер-оформитель

Довести до ума заготовку, придать ей законченный вид — основная стихия ручного фрезера. Скруглить торец или придать ему сложный профиль — все, что для этого нужно, немного фантазии и фреза нужной конфигурации.

Для работ подобного плана подойдут кромочные фрезеры небольшой мощности:

Если же речь идет о художественном оформлении изделий из массива древесины (филенки дверей или мебельные фасады), то в этом случае никак не обойтись без погружной модели. Эта разновидность ручного фрезера способна работать по плоскости заготовки, украшая ее объемным узором.

Для выполнения таких работ подойдут фрезеры средней и большой мощности, поддерживающие фрезы больших диаметров:

Фрезер-строитель

Сборка без единого гвоздя или самореза — любимая «фишка» уважающих себя столяров. Для создания таких изделий не обойтись без пазов и пазовых соединений (простой паз, «ласточкин хвост», ламельное соединение и т. д.). Все перечисленное без проблем выполняется при помощи погружного фрезера в дуэте с пазовой фрезой нужной конфигурации. Если не менять настроек самого фрезера при изготовлении одинаковых или однотипных деталей, то достигается потрясающая точность, которой позавидуют станки ЧПУ, используемые при массовом производстве.

Прорезывание пазов предъявляет к инструменту определенные требования. Во-первых, фрезер должен быть погружным, т. е. иметь возможность заглубляться в толщу материала, а во-вторых, его мощность должна быть выше 1300 Вт:

Чтобы сильно не нагружать двигатель аппарата, при нарезке широких или глубоких пазов, выборку материала лучше производить в несколько проходов. Это особенно важно при работе с маломощными фрезерами. Да и фрезы целее будут.

Фрезер-фуганок

Фуговальный станок — по сути большой электрорубанок, основное назначение которого — задать базовую плоскость заготовки, т. е. путем снятия лишнего материала, получить из покоробленной доски ровную заготовку для дальнейшей работы с ней. Причем в столярном деле в большинстве случаев важно, чтобы плоскости заготовки были строго перпендикулярны друг другу.

Прифуговать детали, т. е. создать идеальные плоскости для их дальнейшей сборки или, к примеру, склейки в мебельный щит, можно при помощи фрезера с установленной в него торцевой фрезой. Для этого нужно воспользоваться параллельным упором из комплекта поставки.

Настроив вылет фрезы и количество снимаемого материала, ведем фрезер с параллельным упором по специальной шине или другой идеально ровной направляющей. В результате получаем идеальную плоскость торца детали.

Подойдет любой фрезер средней или большой мощности, главное, чтобы в комплекте был параллельный упор:

Фрезер-рейсмус

Рейсмусовый станок предназначен для калибрования деталей, т. е. получения заготовок одинакового размера в одной из плоскостей. Такой станок — недешевое удовольствие, но фрезер и здесь готов прийти на помощь. Правда для создания деталей одной толщины по всей плоскости, придется изготовить вспомогательное приспособление.

Дальше все просто. Заготовка помещается и закрепляется в приспособлении. По самой нижней точке детали устанавливается глубина погружения фрезы в материал. После чего при помощи торцовочной фрезы производится съем лишнего материала, в результате чего в руках у мастера деталь с идеально ровной плоскостью, которую остается лишь отшлифовать.

Этот прием можно использовать при фрезеровании мебельного щита, склеенного из деталей, незначительно отличающихся друг от друга по высоте.

Для подобной работы потребуется выносливый инструмент, способный работать с фрезами больших размеров:

Фрезер-торцовочная пила

Обработка торцов — еще один из вариантов применения фрезера. Это особенно актуально, когда предварительный рез заготовки осуществляется вручную или электролобзиком, а не торцовочной или циркулярной пилой.

Методика работы та же, что и при фуговании торцов заготовок.

Если изготавливается несколько деталей, то достаточно выровнять торец одной заготовки, ведя фрезер по направляющей при помощи параллельного упора, а затем, используя фрезу с подшипником, повторить ровный торец на оставшихся деталях.

Как поступить, когда нет торцовочной пилы, а нужно сделать соединение в ус? Отрезать под углом 45° с высокой точностью прилегания плоскостей? Фрезер поможет и в этом! Просто опять потребуется изготовить несложное приспособление.

Далее все просто:

  • отрезаем деталь с небольшим запасом для фрезерования;
  • вставляем заготовку в кондуктор под нужным углом;
  • фрезером снимаем лишний материал, тем самым выравнивая плоскость соединения.

Фрезер-копир

Кто выпиливал лобзиком большое количество одинаковых деталей, наверняка знает, как утомительна эта монотонная работа. С помощью ручного фрезера нужное количество деталей можно просто скопировать! Главное, хорошо и качественно подготовить шаблон. А дальше, берем и устанавливаем во фрезер копировальную втулку, идущую в комплекте большинства моделей. Закрепляем шаблон на материале, и копируем, копируем, копируем…

Такая задача посильна фрезерам с небольшой номинальной мощностью:

Оформить мебельные фасады интересным узором можно при помощи шаблона и копировальной втулки. Главное, что все детали будут совершенно одинаковыми, а на их изготовление не уйдет уйма времени. Основные усилия нужно направить на тщательную подготовку шаблона!

Фрезер-станок

Немного поработав с ручным фрезером и поднабравшись опыта, мастер начинает понимать, что держать фрезер на весу не совсем удобно, постоянно устают руки, да и точность обработки от этого страдает. Неплохой вариант — установка фрезера в стол. На выходе получается фрезерный деревообрабатывающий станок. Помимо столешницы потребуется установка параллельного упора, и как опция — установка системы удаления стружки из зоны съема материала.

В итоге — руки мастера держат заготовку, а не фрезер, поэтому меньше устают и могут сделать больше.

Для установки в фрезерный стол нужен инструмент большой мощности и желательно, с системой стабилизации оборотов под нагрузкой:

Вывод

Ручной фрезер — незаменимый инструмент в любой столярной мастерской, а его погружные вариации способны заменить собой сразу несколько инструментов и дорогостоящих станков. В умелых руках мастера — это Паганини столярного производства, важно лишь знать о его возможностях и суметь раскрыть его таланты.

Работа фрезером по дереву: оборудование, приемы, инсрумент

Для многих мастеров покупка ручного фрезера становится одним из наиболее значимых событий, подталкивающих к переходу на более высокий уровень мастерства. Одно дело, когда заготовка обрабатывается простыми инструментами рубанком, стамеской, долотом, после чего получаются четкие грани и надежные соединения. Другое дело, когда работа фрезером позволяет сделать дерево более интересным, придать ему новые формы и создать то, что может подчеркнуть мастерство. Но это в идеале, на самом деле, прежде чем получить ровную кромку, с четкими линиями и отсутствием прожжённых участков придется учиться и делать это придется основательно.

Ручной фрезерРучной фрезер

Что такое фрезер и его назначение

Ручной фрезер представляет собой универсальный инструмент для обработки древесины и пластика. При этом, сразу нужно отметить, что работает фрезер в основном по дереву, пластик обрабатывается намного реже потому, что применение его с полимерами требует специальных фрез и умения работать.

Чаще всего инструмент используется самостоятельно, но для облегчения труда и повышения качества обработки изделия из дерева он может применяться в виде фрезерного станка. Это не обязательно сделанный в заводских условиях станок, в примитивном виде это ровная поверхность, в отверстие которой вставлен фрезер. Такой станок может быть изготовлен в виде отдельной конструкции или приставки к верстаку, идеи для копирования и воплощения подобных приспособлений можно без труда найти в сети.

Ручной фрезер — это электроинструмент, способный выполнять углубления, отверстия, фрезеровку кромок и фасок в дереве, пластике и даже в металле. Делать фрезером в домашних условиях можно следующие операции:

  • Пазы стандартной и произвольной формы – прямоугольные, криволинейные, сложной формы.
  • Фрезеровать сквозные и глухие отверстия.
  • Обрабатывать торцы поверхностей, как прямоугольного сечения, так и сложной формы.
  • Делать вырезы на поверхности разной формы и глубины.

Углубления в деревянном изделии ручным фрезеромУглубления в деревянном изделии ручным фрезером

Возможности фрезера по дереву значительно расширяются с применением для работы специальных или самодельных шаблонов. Использование этих образцов позволяет изготавливать заготовки для соединения деталей, поверхности со сложной конфигурации, в виде ласточкина хвоста или шипа.

Использовать фрезер в работе можно и с приставкой к токарному станку, например, для обработки заготовок и деталей мебели сложной формы. Эту работу с помощью фрезера выполнять намного проще за счет использования копировальной приставки. Изделия из дерева получаются более интересными, если для их декора на поверхность наносятся рисунки или узоры фрезером.

Применение ручного фрезера не ограничивается только однотипными задачами, такими как обработка кромок или изготовление планок для фоторамок. С помощью этого инструмента можно легко освоить и такие операции как обработка цилиндрических поверхностей и спиральная резьба.

Спиральная резьба фрезером по деревуСпиральная резьба фрезером по дереву

Особенность этого инструмента заключается в том, что он позволяет выполнять обработку заготовку с учетом особенностей материала, от этого изделие приобретает особенный вид. Кроме того, ручной фрезер имеет несколько режимов работы, так что подобрать нужный не составляет особых проблем.

Устройство основных узлов и деталей

Основой ручного фрезера является его корпус. У большинства современных моделей он выполнен из прочного сплава, способного выдерживать большие нагрузки. Внутри корпуса установлен высокооборотный электродвигатель, способный развивать скорость вращения вала до 10 тыс. оборотов в минуту.

В нижней части на валу электродвигателя находится резьба, на которую надевается цанговый патрон. Именно в этот патрон и вставляется фреза.

Устройство корпуса имеет сложную форму, в которой имеются специальные отверстия для крепления металлической платформы – именно она своей подошвой прилегает к обрабатываемой заготовке и скользит по ней. Подошва должна быть гладкой и не магнитится, поэтому подошва часто имеет накладку из ударопрочной пластмассы, а сама отливается из алюминиевого сплава. К корпусу платформа крепится при помощи направляющих.

Для удобства работы с длинными заготовками имеется боковой упор, чаще всего он используется при обработке кромок. Регулировка его осуществляется при помощи зажимных винтов на корпусе подошвы.

На ручке корпуса фрезера имеются кнопки включения электропитания и кнопка аварийной остановки электродвигателя, она играет роль предохранителя. Кроме этого, обязательно имеется и регулятор оборотов двигателя, эта функция дает возможность выбрать подходящую скорость вращения двигателя при работе с разными породами дерева.

Устройство ручного фрезераУстройство ручного фрезера

Фрезы для ручного фрезерного инструмента

Обработку поверхностей заготовок фрезер выполняет при помощи фрез – сменного рабочего инструмента. Фрезы имеют хвостовик и рабочий орган, обычно с двумя рабочими режущими гранями. При вращении вокруг своей оси рабочий орган создает тело вращения, наружный контур которого образуют режущие кромки.

Хвостовик и тело фрезы изготавливается из стали, а режущая кромка из твердосплавной пластины.

По своему назначению они бывают:

  • Профильные, для фрезерования красивой кромки;
  • Конусные;
  • Прямоугольные;
  • V-образные;
  • Калевочные – для создания закругленной кромки;
  • Дисковые;
  • Фальцевые;
  • Типа «Ласточкин хвост»;
  • Галтельные.

Кроме того, они бывают концевые и могут иметь на конце опорный ролик, что дает возможность делать копирование и обрабатывать сложные профили.

Правила работы ручным фрезерным инструментом

Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.

Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.

Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.

Правила работы ручным фрезеромПравила работы ручным фрезером

Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:

  • Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
  • Подбирается подходящая фреза и закрепляется в цанге;
  • Устанавливается скорость вращения и глубина фрезерования;
  • Заготовка закрепляется на верстаке;
  • Проверяется правильность настройки фрезера;
  • Одеваются очки;
  • Фрезер включается в сеть.
  • Начинается процесс фрезерования.

Регулировка скорости вращения

Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.

Цанговые патроныЦанговые патроны

Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:

  • Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
  • Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
  • Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.

Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.

Фиксация фрезы

Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.

Фкисация фрезыФкисация фрезы

Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.

Регулировка глубины фрезерования

Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.

Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.

Фрезерование глубоких пазовФрезерование глубоких пазов

Обработка кромок с использованием шаблонов

Получение сложных в плане обработки профилей – закруглений, идеально ровных или имеющих специфический изгиб деталей удобнее делать при помощи шаблонов. Обработка кромок на таких деталях обычно делается по заранее вырезанному из фанеры или ДВП контуру кромки. Для этого используется фреза с роликовой опорой.

Работа с заготовками ширина которых меньше длины режущей части

Обработать детали, которые меньше режущей части фрезы, можно при помощи шаблона, установленного таким образом, чтобы он касался только ролика. В таком случае регулировка высоты подошвы проводится так, чтобы фреза касалась только обрабатываемой детали. При расположении ролика над телом фрезы шаблон устанавливается сверху так, чтобы он касался шаблона.

Выполнить этот прием довольно сложно, особенно если кромочный срез должен иметь определенный профиль. Для этого рекомендуется применять фрезу с нижним расположением опорного ролика.

Обработка кромок с использованием шаблоновОбработка кромок с использованием шаблонов

Еще одним вариантом обработки плоскости детали при помощи шаблона может быть установка хвостовика так, чтобы его край касался шаблона. Этот прием используют тогда, когда на фрезе отсутствует опорный ролик.
Обработка деталей, ширина которых больше длины режущей поверхности

В этом случае делается обработка в два этапа. Во время первого этапа делается проход фрезером при помощи шаблона. Второй раз фрезерование осуществляется без помощи шаблона, поскольку результат первого прохода и будет выступать шаблоном для работы.

Обработка кромок сложной формы

Получение красивой кромки заготовки фигурными фрезами во многом зависит от качества предварительной обработки самой заготовки. Неровные края, скосы или трещины будут копироваться фрезой при прохождении по краю. Независимо от качества машины и остроты рабочей кромки, все изъяны останутся, только уже во фрезерованном виде.

Если есть необходимость обработки криволинейной заготовки, то здесь нужно первым заходом сделать черновую обработку, просто приблизив профиль к нужному шаблону. Второй раз обработка кромки делается чистовая, с использованием шаблона и с максимальной внимательностью.

Уход за ручным фрезером

Уход за ручным фрезером, как и за другим электроинструментом, не требует выполнения слишком большого числа операций. Достаточно после каждого использования смахнуть чистой малярной кистью пыль и стружку и положить в коробку.

После 6 месяцев работы рекомендуется проверить затяжку всех винтовых соединений и проверить, нет ли биения на рабочем валу. Для электрооборудования с большим числом оборотов рекомендуется 1 раз в год проводить смазывание подшипников и втулок смазкой «Литол».

Выполняя эти простые рекомендации, даже начинающие мастера быстро наберутся опыта работы с ручным фрезером.

Фрезер. Виды и устройство. Работа и применение. Как выбрать

При обработке древесины одним из самых полезных инструментов является ручной фрезер. Он применяется для широкого перечня задач, на выполнение которых вручную требуется много времени, сил и высокий уровень мастерства.

Из чего состоит фрезер и его предназначение

Устройство представляет собой электрический инструмент, состоящий из мотора установленного на подставку. На вал двигателя закреплена цанга для фиксации фрез и сверл. Конструкция подставки позволяет устанавливать станок на обрабатываемую поверхность под прямым углом к фрезе. При этом механизм дает возможность втягивать или выдвигать вращающиеся головку фрезы, тем самым обеспечивая регулировку глубины обработки древесины.

Инструмент применяется для выполнения следующих задач:
  • Профилирование кромки доски.
  • Выборка гнезд для фурнитуры.
  • Выборка четверти.
  • Нарезка шипов.
  • Сверление отверстий.
  • Обрезка.
  • Гравировка и резьба по дереву.
  • Подготовка пазов и шлицов.

Данное оборудование заменяет большой набор ручных инструментов, таких как рубанок, стамески, коловорот, пила и пр. Конечно, фрезер нельзя считать универсальным для любых задач, но с его помощью можно сделать действительно многое. Его по праву можно назвать инструментом, который при комплектации мастерской плотника или столяра, должен покупаться в первую очередь наряду с циркулярной пилой и электрорубанком.

Разновидности
По своей конструкции ручные фрезеры бывают трех видов:
  • Верхний.
  • Кромочный.
  • Ламельный.

Верхние фрезеры устанавливаются над заготовкой. В их центральной части фиксируется вращающаяся фреза, что существенно облегчает удержание инструмента во время работы. Такое оборудование выбирают как новички, так и профессионалы. Оно считается самым универсальным для выполнения широкого спектра задач. Прибор может быть неподвижным или погружным. Если устройство погружное, то можно поднимать вращающуюся фрезу не отрывая подошву от обрабатываемой детали.

Кромочные фрезеры очень удобные для обработки кромок и снятия фасок. Такие инструменты гораздо легче верхних, поэтому для выполнения узконаправленных задач они существенно удобнее. Нужно отметить, что кромочный инструмент в основном применяется профессиональными плотниками для ускорения работы, поэтому в домашней мастерской он будет лишним, тем более что для нечастых задач вполне сгодится и более универсальный верхний фрезер.

Фрезеры для ламелей еще более редко применяемые. С их помощью осуществляется изготовление пазов и замков, которые обычно можно встретить на вагонке или напольных покрытиях. Такой инструмент является узкоспециализированным. С ним работать довольно удобно и быстро, но покупать такое оборудование для нечастого применения нецелесообразно. Эффективной заменой ламельных фрезеров могут стать верхние, установленные на фрезеровочный стол. При закреплении на столе упора, и двойном прохождении заготовки, можно сделать замок такого же качества, хотя и затратив больше времени.

Ключевые параметры при выборе

Предлагаемые производителями фрезеры отличается не только по конструкции, но и по габаритам. Встречается оборудование весом от 2 до 6 и более килограмм. Легкие применяются для выполнения несложных задач. Они останавливаются при заглублении в твердую породу дерева, поэтому их обычно избегают. Тяжелые профессиональные фрезеры имеют массивный корпус и мощный электродвигатель, поэтому могут справиться с любой древесиной и крупными фрезами.

При выборе фрезера следует обращать внимание на следующие характеристики:
  • Мощность.
  • Скорость вращения.
  • Тип цанги.
  • Конструкцию подошвы.

Производительность фрезера напрямую зависит от его мощности. Оптимальными по мощности считаются приборы от 750 до 1500 Вт. Вес таких инструментом в среднем составляет около 4 кг. Бюджетные модели, мощностью до 750 Вт вполне пригодны для работы с мягкими породами древесины и гипсокартоном, но зачастую их производительность недостаточна. Слабые фрезеры часто останавливаются, особенно при резком изменении структуры волокон древесины, что бывает при обработке сучков. Тяжелые профессиональные фрезеры, мощностью свыше 2000 Вт, весят действительно много, поэтому такой инструмент сложно назвать ручным. Зачастую его мощность избыточна, поэтому если не заниматься обработкой дерева профессионально, то покупка столь функционального оборудования будет неоправданной растратой.

Выбирая фрезер следует обратить внимание на его скорость. Чем выше частота вращения фрезы, тем чище обрабатываемая поверхность. Присутствующее на рынке оборудование обычно имеет скорость от 7 до 24 тыс. оборотов в минуту. Стоит учитывать, что для очень быстрых фрезеров требуются специальные дорогостоящие фрезы, поскольку обычные не выдерживают столь интенсивной нагрузки. Также скоростные аппараты более шумные. Издаваемый ими звук при обработке древесины часто похож на свист, что сильно мешает и раздражает.

Подбирая фрезер стоит обратить внимание и на используемый тип цанги. Лучшими считаются конусные. При этом желательно чтобы цанга была сделана из закаленной стали. Данная часть фрезера является легко сменяемой. При желании всегда можно установить другую более прочную. Если пользоваться некачественной цангой, то уровень безопасности при работе фрезером снижается.

Для упора фрезера в обрабатываемую заготовку используется подошва. Она бывает литой и штампованной. Литые подошвы являются лучшими, поскольку обладают более ровными пропорциями. Кроме этого они не так подвержены деформации как штампованные. На бюджетных моделях, а также на большей части фрезеров среднего ценового сегмента, устанавливаются штампованные подошвы.

Параметры, влияющие на удобство работы

При покупке фрезера следует учитывать, что удобство его использования зависит не только от качества изготовления и мощности установленного мотора, но и возможности проведения некоторых настроек.

В связи с этим следует обратить внимание на следующие параметры:
  • Рабочий ход фрезы.
  • Наличие плавного пуска.
  • Автоматическую защиту от перегрузок.
  • Наличие параллельных упоров.
  • Возможность подключения к пылесосу.

Рабочий ход фрезы является ключевым параметром при выборе. Именно от его показателя зависит глубина возможной выборки в древесине. Самые слабые модели обычно способны углубиться в заготовку на глубину от 20 до 50 мм. У профессиональных этот показатель доходит до 80 мм и выше. Глубина обработки регулируется специальным механизмом на корпусе фрезера или на его упоре, в зависимости от конструкции. Чем точнее шкала регулировки, тем лучше. Самыми удобными в использовании считаются фрезеры с делением настройки в 0,1 мм.

Более дорогие модели фрезеров оснащаются системой плавного пуска. Она позволяет электродвигателю набирать обороты медленнее. Это снижает динамическую нагрузку на отдельные узлы инструмента, что существенно увеличивает срок его эксплуатации. Также немаловажным дополнением является защита от перегрузок. Это предотвратит замыкание электрической части в случае скачков напряжения или при перегреве.

Важным параметром является и наличие дополнительных приспособлений, которые входят в комплект фрезера. В первую очередь это касается параллельного упора. С его помощью можно проводить идеально ровную выборку параллельно одной из сторон деталей. В более дорогих моделях в комплект кроме упора может входить и копировальная втулка. Она позволяет делать выборку путем копирования контура вырезанного заранее шаблона.

Также немаловажным является наличие патрубка для подключения к пылесосу. Хотя такое расширение и является довольно востребованным, патрубок есть далеко не на всех фрезерах, поэтому перед покупкой следует уточнить данный момент. Благодаря его наличию можно подключить пылесос с циклоном для отвода стружки, что обеспечит чистоту в мастерской и минимальное запыление воздуха.

Усовершенствование фрезера

Ручной фрезер универсальный инструмент для выполнения десятков различных задач, но он имеет и недостаток – это довольно тяжелое оборудование. При работе с ним быстро появляется усталость. Кроме этого, для того чтобы обрабатывать мелкие детали их необходимо фиксировать на столе с помощью струбцин, а также применять различные направляющие. Для решения данных проблем многие владельцы этого инструмента проводят его модернизацию, которая не влияет на целостность самого фрезера. Распространенным решением является закрепление фрезера на стол. Он прикручивается болтами к нижней стороне столешницы. При этом его фреза выводится на внешнюю часть стола, сквозь заранее подготовленное отверстие. Таким образом, инструмент можно переделать во фрезерный станок.

С помощью станка можно легко и быстро обрабатывать кромку досок, сделать соединение шип-паз, а также выполнять прочие задачи. Продуктивность при этом возрастет в разы, поскольку в таком положении проводится движение заготовки на фрезу, а не наоборот. После окончания работы фрезер можно снять и продолжить использовать его как ручной инструмент.

Похожие темы:
Что можно делать фрезером вручную домашнему мастеру?

Ручной фрезер относится к довольно дорогостоящему электроинструменту, к покупке которого домашний мастер не всегда готов. Однако то, что можно делать фрезером, действительно поражает своим многообразием. По сути, это довольно многофункциональный полезный инструмент, который может заменить сразу несколько других – фуганок, рейсмус, дрель, лобзик и даже циркулярную пилу.

Что можно делать фрезером по дереву в зависимости от его мощности

С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.

  • Ручные фрезеры малой мощности (500-1200 Вт). Данный вид ручных фрезеров предназначен для работы с фрезами с рабочим диаметром порядка 32мм и хвостовиками 6-8мм. Подойдет для тех, кто занимается изготовлением мелких бытовых предметов из дерева (посуды, навесных полочек, рамок, шкатулок и т.д.). Или планирует использовать время от времени для решения определенных задач.
  • Фрезеры средней мощности (1200-1900 Вт). Мощность фрезера, в конечном счете, определяет его вес и размер, более габаритным и тяжелым инструментом сложнее обрабатывать какие-то мелкие детали. Оптимальная длина хвостовика фрез для прибора средней мощности – 8-12мм.
  • Фрезер большой мощности (1900-2400 Вт). Предназначен для изготовления мебельных фасадов, распила, обработки длинных кромок и других работ с габаритными деталями. Чаще всего закрепляется с помощью различных приспособлений на верстаках и рабочих столах, вручную, держа инструмент на весу, сложно добиться нужной точности и аккуратности в обработке поверхностей и торцов.

Для оснащения небольшой мастерской достаточно приобрести фрезер средней мощности. Если при работе понадобится использование фрезы с большим диаметром, достаточно пройтись по заготовке несколько раз, чтобы уменьшить нагрузку на мотор и защитить его от ненужной перегрузки.

При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.

Полный список того, что можно сделать ручным фрезером по дереву

С помощью грамотного подхода и самодельных приспособлений для закрепления фрезера в различных положениях на подвижной каретке, можно сделать ручным фрезером по дереву то, на что способны дорогостоящие станки. И фактически полностью заменить их функционал.

Основные же функции ручного фрезера следующие:

  1. Оформление торцов и кромок на заготовках, снятие фаски с помощью фигурных фрез.
  2. Вырезание по дереву декоративных узоров, а также заготовок различных форм.
  3. Изготовление пазовых соединений простых и сложных форм (включая ласточкин хвост).
  4. Фугование кромки доски для последующего склеивания (при установке фрезера на стол).
  5. Рейсмусование заготовок любой длины и ширины (при установке фрезера на каретку).
  6. Изготовление фрезерованных мебельных фасадов.
  7. Сверление отверстий разной глубины и диаметра, под мебельные шканты и пазы, произвольная выборка дерева по нужному шаблону.

Что можно делать фрезером вручную домашнему мастеру

Все вышеуказанное возможно с помощью оснащения инструмента специальными фрезами.

Что можно делать ручным фрезером с разными фрезами

Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.

Виды пазовых фрез и их назначение

Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.

  • Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
  • Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
  • Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
  • Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
  • Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.

Что можно делать фрезером

Виды комбинированных фрез и их назначение

Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.

Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).

Одиночные комбинированные фрезы

Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.

для чего нужны двойные комбинированные шипо-пазовые фрезы

Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.

зачем нужны федерейные комбинированные фрезы

Обратите внимание, что данный вид снабжен подшипником для того, чтобы можно было фрезеровать не только по прямой, но и по радиусу, шаблону любой криволинейной формы.

Виды кромочных фрез и их назначение

С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.

Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.

Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.

что можно делать домашним фрезером

Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.

Что можно делать фрезером вручную домашнему мастеру?

Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.

Кромочные фигурные и полустержневые фрезы

Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.

Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.

С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.

Экспресс-маршрутизация

Маршрутизация относится к тому, как конечные точки приложения (URI) отвечают на запросы клиентов. Для ознакомления с маршрутизацией см. Базовая маршрутизация.

Вы определяете маршрутизацию, используя методы объекта приложения Express , которые соответствуют методам HTTP; например, app.get () для обработки запросов GET и app.post для обработки запросов POST. Для полного списка, см. приложение. МЕТОД. Вы также можете использовать app.all () для обработки всех HTTP-методов и приложений.использовать () для укажите промежуточное ПО в качестве функции обратного вызова (подробнее см. Использование промежуточного ПО).

Эти методы маршрутизации определяют функцию обратного вызова (иногда называемую «функциями-обработчиками»), вызываемую, когда приложение получает запрос к указанному маршруту (конечной точке) и методу HTTP. Другими словами, приложение «прослушивает» запросы, соответствующие указанным маршрутам и методам, и, когда оно обнаруживает совпадение, оно вызывает указанную функцию обратного вызова.

Фактически, методы маршрутизации могут иметь более одной функции обратного вызова в качестве аргументов.С несколькими функциями обратного вызова важно предоставить next в качестве аргумента функции обратного вызова, а затем вызвать next () в теле функции для передачи управления на следующий обратный звонок.

Следующий код является примером очень простого маршрута.

  var express = require ('express')
var app = express ()

// отвечаем "hello world", когда на домашнюю страницу сделан GET-запрос
app.get ('/', function (req, res) {
  res.send («Привет, мир»)
})


Методы маршрута

Метод маршрута получен из одного из методов HTTP и присоединен к экземпляру класса express .

Следующий код является примером маршрутов, определенных для методов GET и POST, к корню приложения.

  // GET метод маршрута
app.get ('/', function (req, res) {
  res.send («ПОЛУЧИТЬ запрос на главную страницу»)
})

// POST метод route
app.post ('/', function (req, res) {
  res.send ('запрос POST к домашней странице')
})


Express поддерживает методы, которые соответствуют всем методам HTTP-запросов: - , - и т. Д. Полный список см. В приложении.МЕТОД.

Существует специальный метод маршрутизации, app.all () , используемый для загрузки функций промежуточного программного обеспечения по пути для всех методов HTTP-запросов. Например, следующий обработчик выполняется для запросов к маршруту «/ secret» с использованием GET, POST, PUT, DELETE или любого другого метода HTTP-запроса, поддерживаемого в модуле http.

  app.all ('/ secret', function (req, res, next) {
  console.log ('Доступ к секретному разделу ...')
  next () // передать управление следующему обработчику
})


Маршрутные дорожки

Маршрутные маршруты в сочетании с методом запроса определяют конечные точки, в которых могут быть сделаны запросы.Маршруты маршрутов могут быть строками, шаблонами строк или регулярными выражениями.

Персонажи ? , + , * и () являются подмножествами их аналогов из регулярных выражений. Дефис ( - ) и точка (. ) интерпретируются буквально путями на основе строк.

Если вам нужно использовать символ доллара ( $ ) в строке пути, заключите его в ([ и ]) . Например, строка пути для запросов в « / data / $ book » будет « / data / ([\ $]) book ».

Express использует path-to-regexp для сопоставления путей маршрута; см. документацию path-to-regexp обо всех возможностях определения путей маршрутов. Express Route Tester - удобный инструмент для тестирования основных маршрутов Express, хотя он не поддерживает сопоставление с шаблоном.

Строки запроса не являются частью пути маршрута.

Вот несколько примеров маршрутов, основанных на строках.

Этот путь маршрута будет соответствовать запросам к корневому маршруту, /.

  приложение.get ('/', function (req, res) {
  res.send ( 'корень')
})


Этот маршрут маршрута будет соответствовать запросам / около .

  app.get ('/ about', function (req, res) {
  res.send ( 'о')
})


Этот путь маршрута будет соответствовать запросам /random.text .

  app.get ('/ random.text', function (req, res) {
  res.send ( 'random.text')
})


Вот несколько примеров маршрутов на основе строковых шаблонов.

Этот маршрут будет соответствовать и и и .

  app.get ('/ ab? Cd', function (req, res) {
  res.send ( 'аб? CD')
})


Этот маршрут будет соответствовать abcd , abbcd , abbbcd и т. Д.

  app.get ('/ ab + cd', функция (req, res) {
  res.send ( 'аб + CD')
})


Этот маршрут будет соответствовать abcd , abxcd , abRANDOMcd , ab123cd и т. Д.

  app.get ('/ ab * cd', функция (req, res) {
  местожительствоотправить ( 'аб * CD')
})


Этот маршрут будет соответствовать / abe и / abcde .

  app.get ('/ ab (cd)? E', function (req, res) {
  res.send ( 'аб (кд)? е')
})


Примеры путей маршрутов на основе регулярных выражений:

Этот маршрут маршрута будет соответствовать чему-либо с «а» в нем.

  app.get (/ a /, function (req, res) {
  res.send ( '/ а /')
})


Этот маршрут будет соответствовать бабочкам и стрекозам , но не бабочкам , стрекозам и т. Д.

  app.get (/.* fly $ /, function (req, res) {
  res.send ( '/.* летать $ /')
})


Параметры маршрута

Параметры маршрута - это именованные сегменты URL, которые используются для захвата значений, указанных в их позиции в URL. Захваченные значения заполняются в объекте req.params с именем параметра маршрута, указанным в пути в качестве соответствующих ключей.

  Путь маршрута: / users /: userId / books /: bookId
URL запроса: http: // localhost: 3000 / users / 34 / books / 8989
REQ.params: {"userId": "34", "bookId": "8989"}


Чтобы определить маршруты с параметрами маршрута, просто укажите параметры маршрута в пути маршрута, как показано ниже.

  app.get ('/ users /: userId / books /: bookId', function (req, res) {
  res.send (req.params)
})


Название параметров маршрута должно состоять из «символов слова» ([A-Za-z0-9_]).

Поскольку дефис ( - ) и точка (. ) интерпретируются буквально, они могут использоваться вместе с параметрами маршрута для полезных целей.

  Маршрут: / полеты /: от-: до
URL запроса: http: // localhost: 3000 / flight / LAX-SFO
req.params: {"from": "LAX", "to": "SFO"}

  Путь маршрута: /plantae/:genus.:species
URL запроса: http: // localhost: 3000 / plantae / Prunus.persica
req.params: {"род": "Prunus", "разновидности": "persica"}


Чтобы иметь больше контроля над точной строкой, которая может соответствовать параметру маршрута, вы можете добавить регулярное выражение в скобках ( () ):

  Путь маршрута: / user /: userId (\ d +)
URL запроса: http: // localhost: 3000 / user / 42
REQ.params: {"userId": "42"}


Поскольку регулярное выражение обычно является частью литеральной строки, обязательно экранируйте любые символы \ с дополнительной обратной косой чертой, например \\ d + .

Маршрутизаторы

Вы можете предоставить несколько функций обратного вызова, которые ведут себя как промежуточное программное обеспечение для обработки запроса. Единственным исключением является то, что эти обратные вызовы могут вызывать следующий («маршрут») , чтобы обойти оставшиеся обратные вызовы маршрута. Вы можете использовать этот механизм, чтобы наложить на маршрут предварительные условия, а затем передать управление последующим маршрутам, если нет причин для продолжения текущего маршрута.

Обработчики маршрутов могут быть в форме функции, массива функций или их комбинации, как показано в следующих примерах.

Одна функция обратного вызова может обрабатывать маршрут. Например:

  app.get ('/ example / a', function (req, res) {
  res.send («Привет из A!»)
})


Более одной функции обратного вызова может обрабатывать маршрут (убедитесь, что вы указали следующий объект ). Например:

  app.get ('/ example / b', function (req, res, next) {
  приставка.log («ответ будет отправлен следующей функцией ...»)
  следующий()
}, функция (req, res) {
  res.send («Привет из B!»)
})


Массив функций обратного вызова может обрабатывать маршрут. Например:

  var cb0 = function (req, res, next) {
  console.log ( 'CB0')
  следующий()
}

var cb1 = function (req, res, next) {
  console.log ( 'CB1')
  следующий()
}

var cb2 = function (req, res) {
  res.send («Привет из C!»)
}

app.get ('/ example / c', [cb0, cb1, cb2])


Комбинация независимых функций и массивов функций может обрабатывать маршрут.Например:

  var cb0 = function (req, res, next) {
  console.log ( 'CB0')
  следующий()
}

var cb1 = function (req, res, next) {
  console.log ( 'CB1')
  следующий()
}

app.get ('/ example / d', [cb0, cb1], function (req, res, next) {
  console.log («ответ будет отправлен следующей функцией ...»)
  следующий()
}, функция (req, res) {
  res.send («Привет из D!»)
})


Методы ответа

Методы объекта ответа ( res ) в следующей таблице могут отправлять ответ клиенту и завершать цикл запрос-ответ.Если ни один из этих методов не вызывается из обработчика маршрута, клиентский запрос останется зависшим.

app.route ()

Вы можете создавать цепочечные обработчики маршрутов для маршрута, используя app.route () . Поскольку путь указан в одном месте, полезно создание модульных маршрутов, а также уменьшение избыточности и опечаток. Для получения дополнительной информации о маршрутах см. Документацию Router ().

Вот пример связанных обработчиков маршрутов, которые определены с помощью приложения .маршрут () .

  app.route ('/ книга')
  .get (function (req, res) {
    res.send («Получить случайную книгу»)
  })
  .post (function (req, res) {
    res.send («Добавить книгу»)
  })
  .put (function (req, res) {
    res.send («Обновить книгу»)
  })

Экспресс

.Маршрутизатор

Используйте класс express.Router для создания модульных, монтируемых обработчиков маршрутов. Экземпляр Router представляет собой законченное промежуточное программное обеспечение и систему маршрутизации; по этой причине его часто называют «мини-приложением».

В следующем примере создается маршрутизатор как модуль, загружается в него функция промежуточного программного обеспечения, определяются некоторые маршруты и монтируется модуль маршрутизатора на пути в основном приложении.

Создайте файл маршрутизатора с именем birds.js в каталоге приложения со следующим содержимым:

  var express = require ('express')
var router = express.Router ()

// промежуточное ПО, специфичное для этого маршрутизатора
router.use (функция timeLog (req, res, next) {
  console.log ('Time:', Date.now ())
  следующий()
})
// определить маршрут домашней страницы
маршрутизатор.get ('/', function (req, res) {
  res.send («Домашняя страница птиц»)
})
// определить маршрут про
router.get ('/ about', function (req, res) {
  res.send («О птицах»)
})

module.exports = router


Затем загрузите модуль роутера в приложение:

  var birds = require ('./ birds')

// ...

app.use ('/ птицы', птицы)


Приложение теперь сможет обрабатывать запросы к / birds и / birds / about , а также вызывать функцию промежуточного программного обеспечения timeLog , специфичную для маршрута.

,

Что такое роутер?

Обновлено: 05/04/2019 от Computer Hope

Маршрутизатор - это аппаратное устройство, предназначенное для приема, анализа и перемещения входящих пакетов в другую сеть. Он также может использоваться для преобразования пакетов в другой сетевой интерфейс, их отбрасывания и выполнения других действий, связанных с сетью. На рисунке показан беспроводной маршрутизатор Linksys BEFSR11 , на который похожи многие домашние маршрутизаторы.

Возможности роутера

Маршрутизатор обладает гораздо большими возможностями, чем другие сетевые устройства, такие как концентратор или коммутатор, которые способны выполнять только основные сетевые функции.Например, концентратор может передавать данные между компьютерами или сетевыми устройствами, но не анализирует и ничего не делает с переданными данными. В отличие от этого, маршрутизаторы могут анализировать данные, отправленные по сети, изменять способ их упаковки и отправлять их в другую сеть или по другой сети. Например, маршрутизаторы обычно используются в домашних сетях для совместного использования одного подключения к Интернету между несколькими компьютерами.

В приведенном выше примере домашней сети существует два разных типа маршрутизатора: маршрутизатор и беспроводной маршрутизатор.В этом примере маршрутизатор позволяет всем компьютерам и другим сетевым устройствам выходить в Интернет. Беспроводной маршрутизатор позволяет ноутбуку без проводов подключаться к домашней сети и получать доступ к Интернету. Ниже приведены некоторые дополнительные примеры различных типов маршрутизаторов, используемых в большой сети.

Маршрутизаторы

Беспроводной (Wi-Fi) роутер

Беспроводные маршрутизаторы

обеспечивают доступ Wi-Fi к смартфонам, ноутбукам и другим устройствам с возможностями сети Wi-Fi. Кроме того, они могут обеспечить стандартную маршрутизацию Ethernet для небольшого количества проводных сетевых устройств.Некоторые маршрутизаторы Wi-Fi могут действовать как комбинация маршрутизатора и модема, преобразуя входящий широкополосный сигнал от вашего интернет-провайдера.

Для получения дополнительной информации см. Нашу страницу определения и информации о точке доступа.

Броутер

Сокращенно от мостового маршрутизатора, - это сетевое устройство, которое служит и мостом, и маршрутизатором.

Базовый маршрутизатор

Базовый маршрутизатор - это маршрутизатор в компьютерной сети, который маршрутизирует данные внутри сети, но не между сетями.

Edge router

Для получения информации о граничном маршрутизаторе см. Нашу страницу определения граничного устройства.

Виртуальный маршрутизатор

Виртуальный маршрутизатор - это резервный маршрутизатор, используемый в настройке VRRP.

Как далеко может достичь беспроводной маршрутизатор?

Типичный диапазон для беспроводного маршрутизатора составляет около 150 футов, когда соединение находится в помещении, и до 300 футов на улице. При этом препятствия, такие как стены и другие объекты, могут уменьшить радиус действия в помещении до 75% от максимального расстояния или меньше.

Магистральная сеть, Мост, Компьютерные сокращения, Аппаратные термины, Концентратор, Сетевые термины, Коммутатор

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
