Использование фрезера – профессиональный, настольный, электрофрезер, видео-инструкция по монтажу своими руками, как работать, приспособления, что можно сделать, фото и цена

Содержание

Что можно сделать ручным фрезером своими руками (видео)

Очень часто домашние мастера выполняют ряд работ, при которых без ручного фрезера обойтись нельзя. Наиболее распространенным и универсальным является ручной погружной фрезер.

Чертеж ручного фрезера.

При помощи ручного фрезера из дерева можно изготавливать фигуры самой различной формы, от прямолинейной до очень сложной, что, скорее, является уже искусством, чем просто работой.

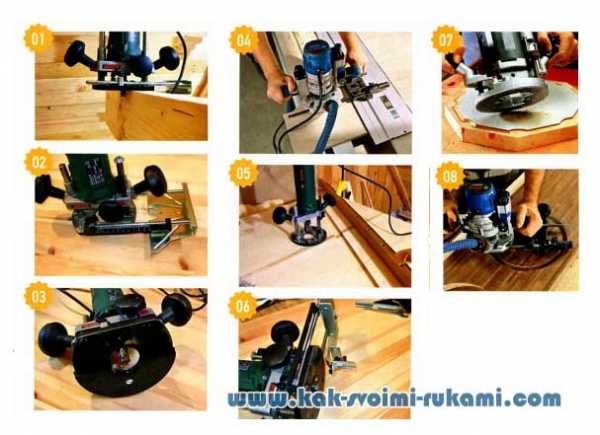

Перечень работ, которые можно выполнить при помощи указанного инструмента

Как уже было сказано, есть возможность делать ручным фрезером детали самой различной формы, а все операции, которые выполняются указанным оборудованием, условно делятся на такие категории:

Схема лифта для фрезера.

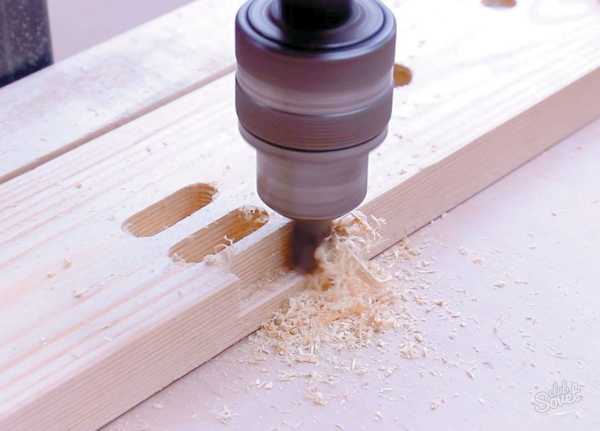

  1. Выполнение пазов, четвертей и канавок. Для того чтобы сделать в заготовке любые пазы, которые могут быть открытыми или закрытыми, без ручного фрезера обойтись очень сложно. Чаще всего такие элементы необходимо изготавливать в том случае, когда делают неразъемные или разъемные соединения.
  2. Выполнение кромок. Данная операция выполняется в том случае, когда изготавливаются такие элементы, как штапики, карнизы, наличники и другие погонажные элементы. Она может выполняться при оформлении мебели и других поделок из дерева. Кроме того, что такие элементы несут функциональную нагрузку, они также вступают и как декоративные элементы.
  3. Выполнение сложных контуров и поверхностей. Данная операция выполняется во время изготовления эксклюзивной мебели и других художественных произведений из дерева. При изготовлении мебели, когда надо повторять с высокой точностью несколько элементов, используют шаблоны. В таком случае получается практически идеально повторять сложные формы на разных заготовках.
  4. Выполнение специальных элементов. Ручным фрезером также можно выполнять и специальные элементы, такие как шипы, зажимы, пазы и другие, что несут только функциональную нагрузку. При массовом производстве для их изготовления используют специальные станки, но если сделать надо несколько элементов в домашних условиях, то можно выполнить и ручным фрезером.

Вернуться к оглавлению

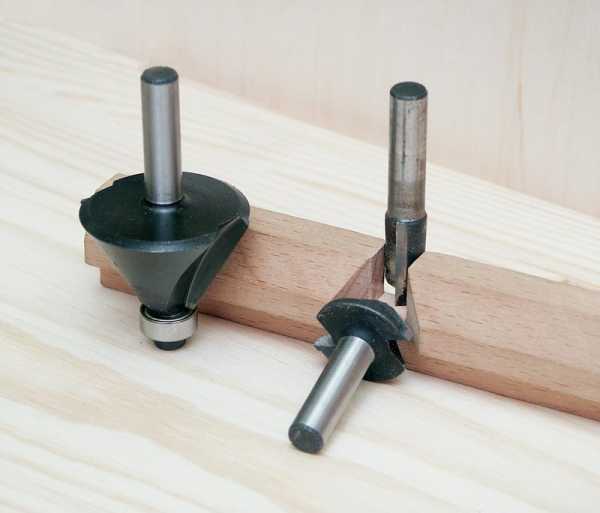

Какие фрезы используются и их назначение

Данный инструмент проводит обработку дерева при помощи фрез, которые состоят их хвостовика и рабочей части. Диаметр хвостовика обычно 6, 8,12 мм, а форма режущей части может быть самой различной и изготовлена из разных материалов. Если необходимо обрабатывать мягкую древесину, то используются фрезы из инструментальной стали, а для более твердых пород или алюминия фрезы должны быть из твердых сплавов.

Фрезерование по шаблону.

Для правильного выполнения работы своими руками надо точно закрепить фрезу. Ее фиксирование в вертикальном положении обеспечивает механизм погружения. Для обеспечения данного положения используют разные приспособления. Это может быть направляющий подшипник, который закрепляется на фрезе или направляющая втулка, крепящаяся на поверхности фрезера, также могут быть использованы и другие устройства.

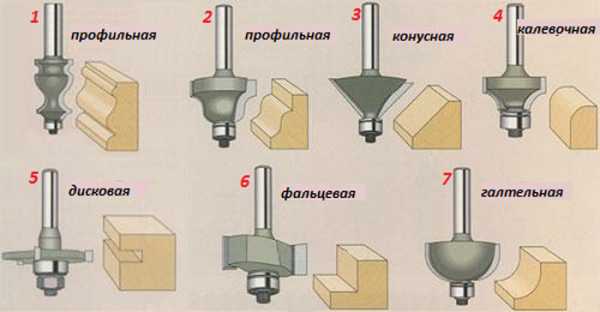

Если используется направляющий ролик, то во время работы он движется по поверхности обрабатываемой детали и таким образом обеспечивается постоянное расстояние между фрезой и заготовкой, такие фрезы носят название кромочные, они могут быть следующих таких типов:

  • профильные, они предназначены для выполнения фигурных профилей;
  • конусные, они используются для выполнения кромки под углом 45 градусов;
  • калевочные, используются для закругления кромок, их диаметр может быть 3-16 мм;
  • дисковые, они предназначены для выполнения горизонтального или вертикального шва;
  • фальцевые, применяются для создания четвертей;
  • галтельные, позволяют делать галтель, чтобы придать краю декоративный вид.

Правильное направление при работе фрезером.

Если фреза не имеет подшипника, то она называется пазовой и может быть использована для того, чтобы обрабатывать детали в любом месте. Для того чтобы использовать такой инструмент, необходимо дополнительное приспособление.

Пазовые фрезы:

  • прямоугольные, они используются для выполнения пазов, это наиболее часто используемый инструмент;
  • галтельные, они используются для создания полукруглых декоративных пазов и канавок;
  • V-образные, позволяют делать паз со стенкой, который наклонен под углом 45 градусов, они используются для врезания букв и украшений;

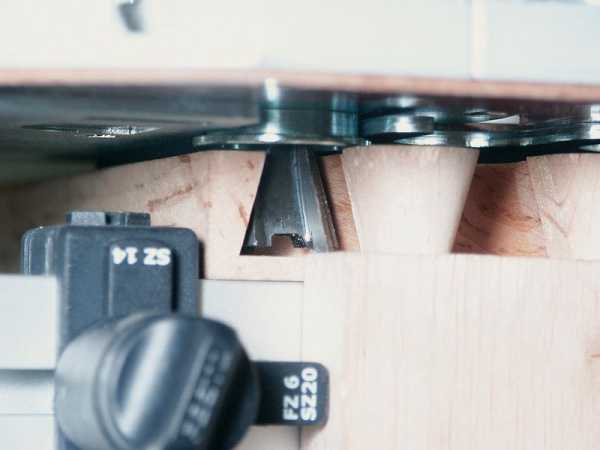

  • «ласточкин хвост», обычно применяется во время производства мебели, с его помощью создают закрытые или открытые соединения при помощи шипа.

Вернуться к оглавлению

Настройка фрезера

Для того чтобы выполнять работу, необходимо настроить глубину погружения фрезы. Суть данной настройки заключается в том, что после достижения фрезой определенной глубины срабатывает ограничитель и дальше она двигаться не может. Если работа должна проводиться на большую глубину, то делать ее надо в несколько этапов.

Если проводить сравнение фрезера с другими электрическими инструментами, то он работает на значительно большей скорости, она обычно превышает 10000 об/мин.

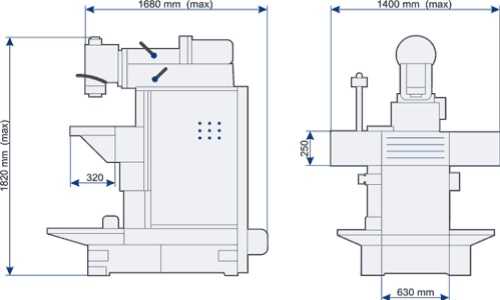

Устройство станка для фрезеровки.

Это необходимо для того, чтобы получать более качественную поверхность среза. Необходимо регулировать скорость, так как, если она будет очень высокой, может происходить обугливание детали. Скорость вращения фрезы зависит от ее диаметра и от материала, с которым выполняется работа.

На качество поверхности не так влияет скорость вращения фрезы, как скорость ее линейного перемещения. Чем больше диаметр рабочего инструмента, тем выше должна быть скорость его перемещения. Чем выше твердость обрабатываемой детали, тем меньше должна быть выставлена скорость вращения рабочего инструмента. Если фреза имеет диаметр 40 мм, то скорость ее вращения должна быть в пределах 10000 об/мин, а для фрезы диаметром 10 мм она может быть и 20000 об/мин.

Для выполнения различных работ можно использовать попутное или противоположное вращение рабочего инструмента, обычно используется встречное фрезерование, при котором фреза с фрезером движутся в одну сторону. Попутное фрезерование используют редко, только в тех случаях, когда возникает вероятность получения отщепы. Это может привести к тому, что фрезер вырвет с рук, поэтому работать необходимо с еще большей внимательностью.

Вернуться к оглавлению

Порядок выполнения работ

Сначала проводится правильное закрепление фрезы, потом выставляют двигатель на необходимые обороты и настраивают глубину фрезерования. Для того чтобы обеспечить правильное движение фрезы, используют дополнительные устройства.

Фрезер устанавливают на обрабатываемую деталь, его направляющий элемент прижимают к направляющей кромке и включают двигатель. Сначала фреза плавно погружается на необходимую глубину, а затем медленно движется по выбранной траектории.

Во время крепления рабочего инструмента и настройки оборудование должно быть отключено от питания. Надо занять устойчивое положение и выполнять работу внимательно, аккуратно.

Необходимо обеспечить надежное крепление заготовки, которая обрабатывается, чтобы ее не сорвало во время работы. За один раз необходимо срезать слой, не превышающий 3 мм. В вашей одежде не должно быть деталей, которые могут во время работы намотаться на фрезу и привести к получению травмы. Рекомендуется подключать к фрезеру пылесос или использовать респиратор, так как получается мелкая пыль, способная навредить организму.


moiinstrumenty.ru

Как и какой выбрать фрезер и что им можно сделать | Своими руками

Реклама

Общее представление об электрических лобзиках, дрелях и шуруповертах, пожалуй, есть у всех.
А вот вопрос «Что умеет фрезер?» порой ставит в тупик даже продвинутых пользователей обычных бытовых инструментов». И в этом нет ничего удивительного. До недавнего времени фрезеры были представлены только в профессиональных линейках инструментальной продукции. Между тем вещь эта — весьма полезная, а зачастую и совершенно необходимая в арсенале домашнего мастера.

Зачем нужен фрезер

Без фрезера невозможно качественно изготовить мебель по авторским эскизам или замысловатую поделку из дерева. Конечно, опытный мастер обойдется и неспециализированным инструментом, но в таком случае потребуется гораздо больше труда и времени при непредсказуемом конечном результате.

Наиболее востребованные в любительской среде вертикальные фрезеры способны выполнять множество различных операций. Они вырезают в деревянных изделиях и деталях пазы, кромки, шлицы, снимают фаску, выбирают четверти. К тому же вертикальные фрезеры используют для изготовления продольных кромок и формирования сложных соединений на шипах (прямых или типа «ласточкин хвост» – о нем мы упоминали в статье “Каркас своими руками”) и шпунтах.

«Спецы» по фрезеровке

Универсальность имеет и обратную сторону. Бесспорно, вертикальные фрезеровочные машины умеют многое, но ими неудобно пользоваться в стесненных условиях. Тут нужны компактные кромочные фрезеры.

Подобные инструменты легко держать даже одной рукой. При этом они обеспечивают высокую точность обработки — снимают кромку без сучка и задоринки и строго под заданный размер. Положение фрезы изменяется с помощью масштабной шкалы и регулировочного колесика.

Если нет уверенности, что для кромочного фрезера найдется много работы, то следует присмотреться к комбинированным фрезерам. Подобные машины комплектуются двумя базами — для погружного фрезерования и обработки кромок. Правда, в сложной обстановке кромочный фрезер все-таки удобнее.

Мебельщику

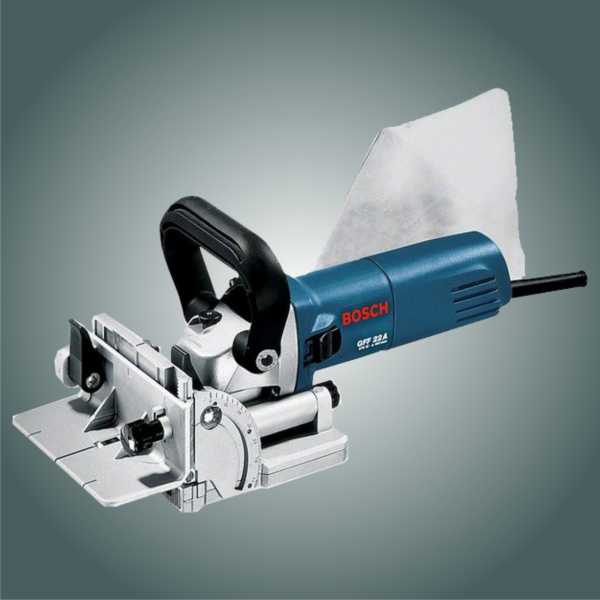

Также в продаже имеются дюбельные фрезерные машины, которые еще называют присадочными или ламельными. Подобные инструменты используют для фрезерования пазов под плоские дюбели для угловых и кромочных соединений (ламельные фрезеры), а также выборки отверстий под мебельные шканты и дюбели (присадочные фрезеры).

Это стандартная операция при изготовлении мебели. Надо сказать, что выполнение пазов обычным инструментом — весьма утомительное занятие. А с присадочным фрезером все решается в кратчайшие сроки и к тому же с безупречным качеством.


Ссылка по теме: Работ с ламельным фрезером – что им можно сделать


Паркетчику

На производственных площадках и в строительстве используют специализированные фрезеры для обработки ламината, и паркетной доски. Их называют триммеры. В быту подобные устройства вряд ли пригодятся. Что делать, если все-таки по какой-либо исключительной причине домашний мастер никак не может обойтись без такого «экзотического» фрезера? Взять его в аренду, конечно же!

Для каких бы целей вы ни выбирали себе машину, покупаете ее или берете напрокат, прежде чем принимать окончательное решение, примеритесь к приглянувшейся модели. Подержите ее в руках, оцените эргономичность рукоятки, а также удобство расположения выключателя и других элементов управления.

О здравом смысле

Серьезные модели фрезеров стоят недешево. Нет далеко идущих планов — стоит ли вообще приобретать такую машину? Другое дело, если вы собираетесь обставить дом предметами мебели ручной работы. Начинать этот масштабный проект разумно именно с приобретения удобного, надежного и практичного фрезера.

Конечно, новичку следует осваивать основы мастерства на небольших изделиях — тумбах, маленьких столиках, декоративных ящичках и шкатулках. Однако, как известно, аппетит приходит во время еды, и эта французская поговорка как нельзя лучше подходит к столярному ремеслу. Тому, кто чувствует в себе потенциал творца, и модель нужна с большим техническим и креативным потенциалом.

Как выбрать фрезер – критерии

Мощность машины. Чем больше этот показатель, тем выше производительность фрезера и тем шире его возможности. Но в отношении мощности следует проявлять чувство меры и не увлекаться «тяжелыми» моделями на 2 кВт и более.

Число оборотов.

При покупке стоит отдавать предпочтение моделям с электронной регулировкой частоты оборотов. Эта опция позволяет точно подобрать режим работы инструмента в зависимости от типа операции и вида материала.


Читайте также: Ленточно-шлифовальный станок своими руками


Глубина погружения фрезы.

У профессиональной техники этот показатель достигает 60 мм и более. Глубина реза «завязана» на мощности и, как следствие, тяжеловесности инструмента. Если фреза погружается на разную глубину, значит, пользователь может более точно выполнять обработку материала (этому способствует фиксатор глубины и упор глубины опускания фрезы).

Параллельный упор.

Он упрощает выполнение операции по снятию кромки. (Фиксатор и упоры входят в основную комплектацию инструмента.)

Возможность безопасной и легкой смены фрез разного диаметра (6 и 8 или 12 мм).

В качественных ручных фрезерах обязательно предусмотрена такая замена. Реализуется она посредством цангового патрона или других фирменных приспособлений (например, встроенной блокировки шпинделя в моделях от компании Bosch).

Револьверная головка.

Она позволяет быстро изменить высоту опускания фрезы, что помогает качественно и быстро выполнить обработку в несколько проходов.

Набор

В комплект профессиональных фрезеров нередко входят вспомогательные детали и изделия. Вместе с тем многие мастера предпочитают собирать оснастку самостоятельно, по своему вкусу и опыту. Применение фрез разной конфигурации и назначения позволяет создавать подлинные шедевры — предметы с ажурной резьбой и изысканным рельефом. Постепенно вокруг универсального вертикального фрезера собирается целое семейство «помощников» — инструментов и приспособлений (направляющих, шаблонов и т. д.) для специфических операций и эксклюзивной обработки.

На заметку:

Желательно, чтобы фрезер имел специальные противоскользящие мягкие накладки. При выполнении большого объема работ удобнее, когда выключатель встроен в рукоятку. Полезная деталь — патрубок для подсоединения пылесоса для сбора опилок и стружки. И, наконец, подсветка зоны фрезерования. Локальное освещение повышает комфортность работы и положительно влияет на настроение мастера.

Свое название вертикальные фрезеры получили из-за расположения двигателя и фрезы. В таких машинах двигатель установлен сверху — над основанием инструмента. Эти два узла соединены между собой особым подъемным механизмом, посредством которого производится регулировка глубины погружения фрезы в материал.

Если ручную фрезеровочную машину закрепить в столярном верстаке или хотя бы стойке для электродрели, то получится полустационарный деревообрабатывающий станок. При определенной сноровке с его помощью можно делать потрясающие вещи.


Читайте также: Усовершенствование циркулярки – делаем пилу удобнее


Виды фрез

Главная деталь

Рабочим органом фрезеро­вочной машины или станка служит фреза — приспосо­бление с несколькими режущими лезвиями или зубьями. Существует множе­ство разновидностей фрез:

Виды фрез для фрезера (наиболее часто используемые в работе)
Название
1. дисковые;
2. конические;
3. торцевые;
4. угловые
5. червячные;
6. цилиндрические;
7. шпоночные и др.

Изготавливают их из стали, твердых сплавов, металло­керамики, алмаза, массива кардной проволоки. Есть устройства, с помощью которых обрабатывают не только дерево, но и мате­риалы куда как потверже, например алюминий, сталь, чугун. Применяются они в серьезных промышленных станках. В домашних же условиях обычно использу­ют ручные электроинстру­менты для обработки именно древесины.

Наиболее популярные марки фрезеров: Makita (Макита), AEG, Bosch (Бош), Metabo (Метабо), Black and Decker (Блэк энд Дэкер), DeWalt


Ручная фрезерная машинка, или фрезер: виды фрез ,устройство, приемы работы и оснастка

Ручная фрезерная машинка, или фрезер, как её называют многие умельцы, расширяет технологические возможности домашнего мастера. При наличии такого инструмента профессионально выполнить сложнейшие столярные операции гораздо проще.

Фрезерная машинка со штатным комплектом вспомогательной оснастки, набором концевых фрез и дополнительных приспособлений, в том числе и самодельных, позволит владельцу выбрать в деревянных заготовках пазы и шлицы разных размеров и конфигураций, снять фаску, придать сложный профиль кромкам по контуру, изготовить декоративные фасонные планки и нанести гравировку, с высокой точностью врезать дверные петли и замки.

Фрезерную машинку можно применять даже для обработки пластика, оргстекла, композитных материалов и цветных металлов, используя предназначенные для этих целей фрезы и правильно выбрав режим обработки. Рекомендуемые режимы для тех или иных материалов и рекомендации производителя, как правило, содержит инструкция, прилагаемая к инструменту.

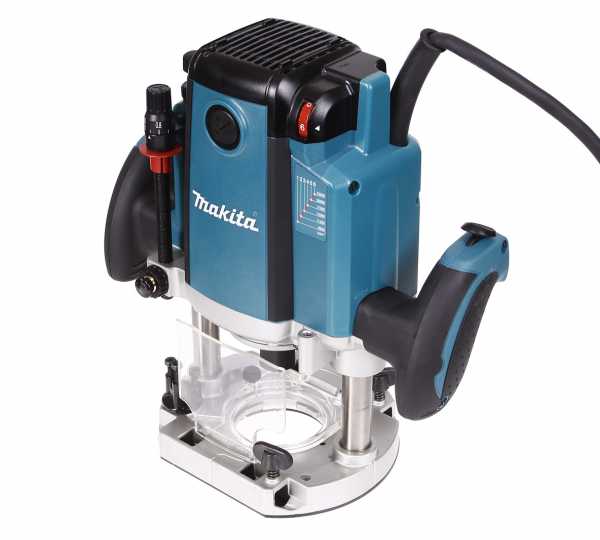

Устройство фрезера

Несмотря на внешние различия, фрезерные машинки принципиально устроены одинаково и состоят из двух конструктивных узлов — электропривода с цанговым зажимом и основания с механизмом подъёма-опускания привода.

Цанги для зажимов (и хвостовики концевых фрез) выпускают трёх основных модификаций — 0 6, 8 и 12 мм. Это следует иметь в виду при покупке инструмента и фрез к нему. В комплект машинки обычно включают боковой упор, роликовый упор, пластмассовую или металлическую копировальную втулку, насадку для подключения пылесоса, фиксатор вала и гаечный ключ.

Мощность двигателя — одна из важнейших характеристик фрезерной машинки. В разных моделях она варьируется от 600 до 2 300 Вт.

Чем больше мощность, тем шире возможности машинки. В частности, это позволяет использовать фрезы большого диаметра — например, для профилирования филёнок.

От мощности во многом зависит и стоимость инструмента.

Скорость вращения двигателя, а значит, и фрезы, закреплённой на конце его вала с помощью цангового зажима, у многих моделей регулируется в широком диапазоне. При этом максимальная скорость может достигать 20, а у некоторых моделей даже 35 тыс. об./мин.

Нужно иметь в виду, что при завышенной скорости обработки есть риск перегреть фрезу и «прижечь» ею заготовку, а при заниженной скорости существенно уменьшаются производительность и качество обработки.

Функция плавного пуска позволяет избежать резкой отдачи инструмента при включении. Особенно это ощутимо при использовании фрез большого диаметра.

Ещё одна важная характеристика инструмента — диапазон регулировки глубины фрезерования (рабочий ход фрезы). У разных моделей он составляет от 30 до 76 мм.

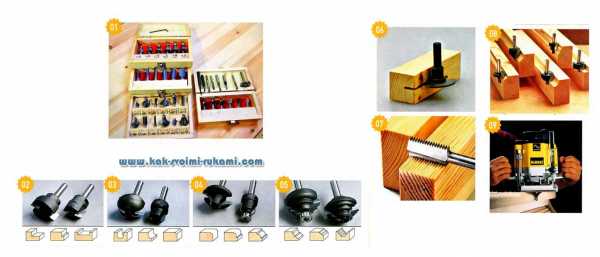

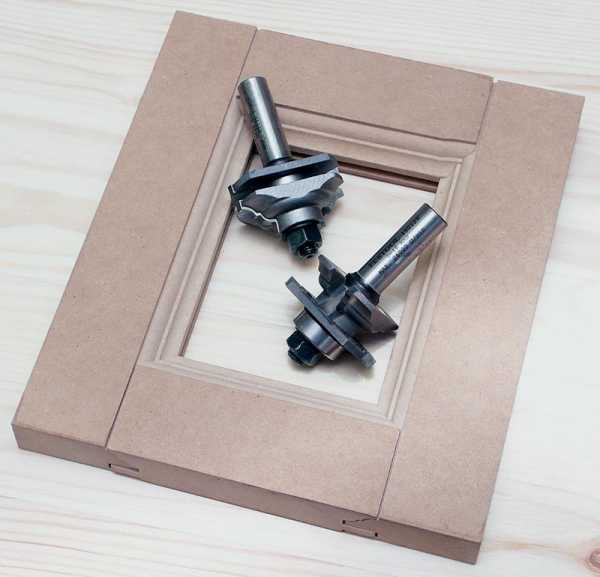

Разновидности фрез

Ассортимент фрез к фрезерным машинкам широк и разнообразен. Их продают в розницу и в наборах.

Основные их разновидности: пазовая фреза, фреза для выборки желобка (галтель), фасонная фреза, многорадиусная фасонная фреза, дисковая пазовая фреза, фреза для сращивания заготовок и ещё целая гамма специализированных фрез.

Конструктивно фрезы можно поделить на несколько групп: пазовые погружные; кромочные с направляющей цапфой или подшипником; комбинированные; филёночные; комплекты для формирования рамных соединений. Изготавливают фрезы целиком из быстрорежущей стали или с напаянными режущими элементами из твёрдого сплава. Первые хорошо себя зарекомендовали при обработке заготовок из древесины мягких пород.

Для обработки же древесины твёрдых пород, древесных материалов (ДСП, MDF, фанеры), а также ламинированных заготовок желательно пользоваться фрезами с режущими элементами из твёрдого сплава. Режущие кромки фрез из твёрдых сплавов чувствительны к механическим воздействиям. Поэтому хранить их нужно ни в коем случае не навалом в общем инструментальном ящике. Проще всего работать с фрезами, имеющими направляющую цапфу или подшипник

При этом легко контролировать движение инструмента. Никаких дополнительных приспособлений не нужно — достаточно установить нужную глубину фрезерования. Цапфа или подшипник опирается на ровную кромку заготовки или шаблона — и фреза точно копирует заданную траекторию. Однако на кромке не должно быть никаких изъянов, иначе они в точности повторятся на обработанной поверхности.

Приёмы работы с фрезером

Древесину обрабатывают фрезой из быстрорежущей стали или твердосплавной на высоких оборотах. Обработанные поверхности получаются при этом очень чистыми, но образуется большое количество стружки. Поэтому работать желательно с системой удаления стружки. Револьверный упор каретки механизма регулировки глубины фрезерования, смонтированный на основании фрезерной машинки, позволяет делать несколько повторных проходов одного участка, каждый раз на большую глубину. Качество обрабатываемой поверхности зависит от нескольких факторов. Во-первых, от заточки фрезы — она должна быть острой. Свою роль играет и направление прохода. С наибольшими сложностями связана обработка торцов, а наилучший результат даёт продольное фрезерование вдоль волокон.

Качество поверхности улучшается, если отрегулировать револьверный упор так, чтобы при последнем проходе съём материала был минимальным.

Фрезеровать паз параллельно прямолинейной кромке заготовки или начисто обработанной пласти можно с помощью бокового упора входящего в комплект принадлежностей, или пластиковой накладки на подошву основания машинки в случаях, когда глубина фрезерования не превышает толщины накладки. Но лучше всего пользоваться

фирменной шиной с кареткой, перемещаемой по ней. В крайнем случае годится и самодельная направляющая подходящей длины Роликовый же упор из комплекта принадлежностей гарантирует точное повторение профиля криволинейной кромки. Все эти приспособления обеспечат сохранение фиксированного расстояния паза от базового торца или в соответствии с разметкой, если в процессе обработки постоянно поджимать упор к кромке или основание машинки — к направляющей. Нужно иметь в виду, что все регулировочные и установочные винты должны быть туго затянуты, иначе от высокочастотной вибрации работающего привода первоначальная настройка фрезерной машинки может сбиться, а деревянная заготовка будет загублена.

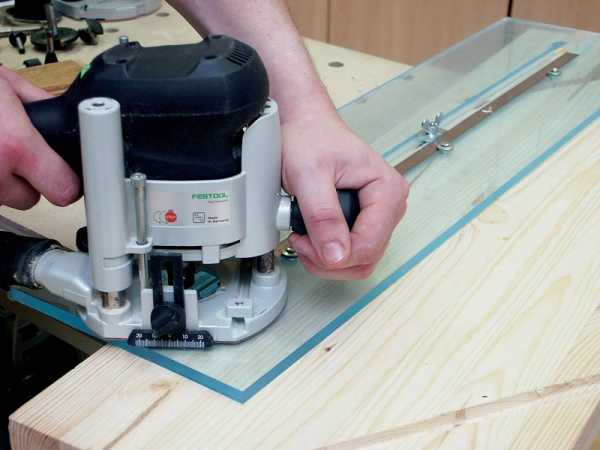

При фрезеровании пазов и выборок сложной конфигурации выручит копировальная втулка Правда, для выполнения такой операции сначала нужно изготовить точный шаблон с учётом наружного диаметра копировальной втулки. Приспособление-циркуль понадобится при осуществлении криволинейного фрезерования по дуге или окружности.

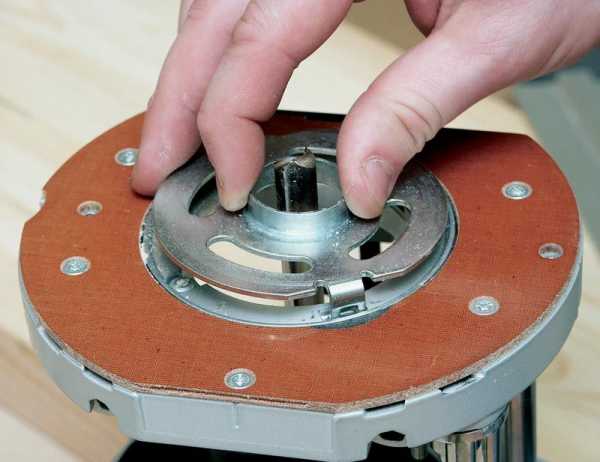

Дополнительная оснастка фрезера

Применение дополнительной оснастки, в том числе изготовленной самостоятельно, позволит выполнить и другие операции деревообработки быстро и очень качественно.

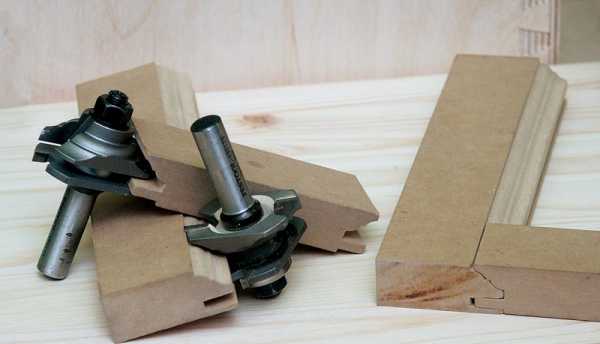

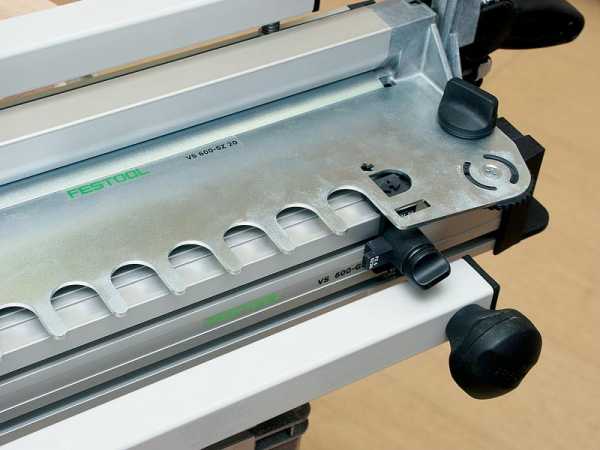

Так, при изготовлении мебели чаще всего выполняют угловые соединения на шпонках и шкантах, хотя прочнее и солиднее — сделать их на шипах прямых или «ласточкин хвост». А всё потому, что вырезать шипы на ответных деталях вручную — занятие кропотливое и трудоёмкое. Другое дело — фрезерование шипов. Правда, здесь не обойтись без комбинированного приспособления-шаблона

Производители, выпускающие фрезерные машинки, делают такие шаблоны.

Назначение у них — одно и то же, а конструкции отличаются. Поэтому приобретать шаблон нужно той же фирмы, что и машинка в вашей мастерской.

Такие шаблоны кроме направляющей металлической пластины включают в себя кронштейны-зажимы, в которых фиксируются одновременно обе сопрягаемые детали. Очень удобное приспособление, соединившее в себе функции направляющей шины и параллельного упора, — направляющие салазки. Основание фрезерной машинки легко и без поперечного люфта перемещается между брусками по тонким планкам из фанеры

Если натереть боковые ограничивающие бруски воском, основание машинки будет скользить по ним ещё легче.


Фрезер вместо лобзика

Когда требуется сделать в детали круглый вырез, рука сразу тянется к лобзику. Но если нужно сделать много одинаковых вырезов, лучше использовать ручную фрезерную машину. Лобзик тоже понадобится — всего лишь для изготовления шаблона.

Начертим циркулем окружность или нужную часть дуги на листе тонкой фанеры.

С таким материалом лобзик легко справится. А далее за дело возьмётся фрезер с копировальной втулкой.

Закрепив заготовку струбцинами к столу, а шаблон к заготовке — выполняем рез фрезером. Мощный фрезер со спиральной фрезой — это не слабосильный лобзик. Работает быстро, только успевай шаблон двигать! Поверхность вырезов — ровная, нигде ничего не завалено, сколов нет.


Текст: М. Филатова

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Шаблоны для быстрой настройки фрезерного стола своими руками Как быстро настроить фрезерный стол...

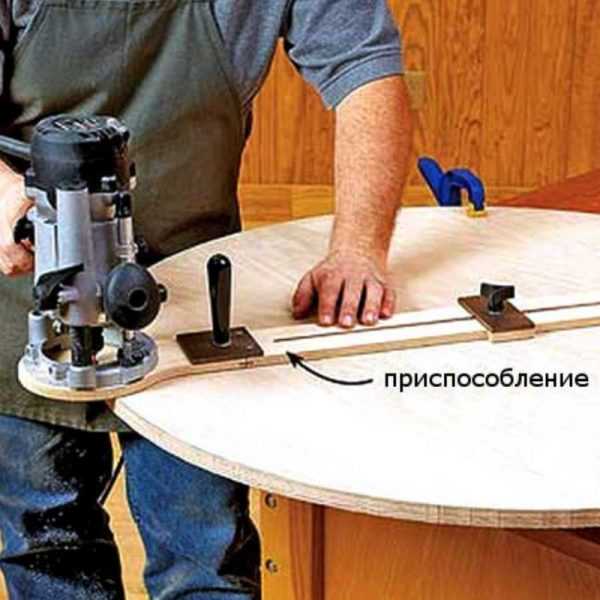

  • Фрезерование по кругу – самодельное приспособление Как сделать приспособление для фрезерования...
  • Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из...
  • Способы регулировки фрезы по высоте (фрезерного стола) Регулировка вылета фрезы - способыВы...
  • Настройка фрезера своими руками – проверенные советы 14 советов по самостоятельной настройке...
  • Переделка компьютерного блока питания своими руками Вторая жизнь блока питания компьютераВ...
  • Рецепты растворов для борьбы с вредителями – народные и проверенные (Памятка) Раствор и настои от садово...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Какие операции можно сделать с помощью ручной фрезерной машины

    Фрезерование — обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза — имеет вращательное движение, а обрабатываемая заготовка — поступательное.

    Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т. д.

    Осуществляется на фрезерных станках.

    Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.

    Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных — штанговых.

    Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину.

    На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

    Готовимся к работе

    Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).

    В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

    В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.

    Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.

    Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.

    Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

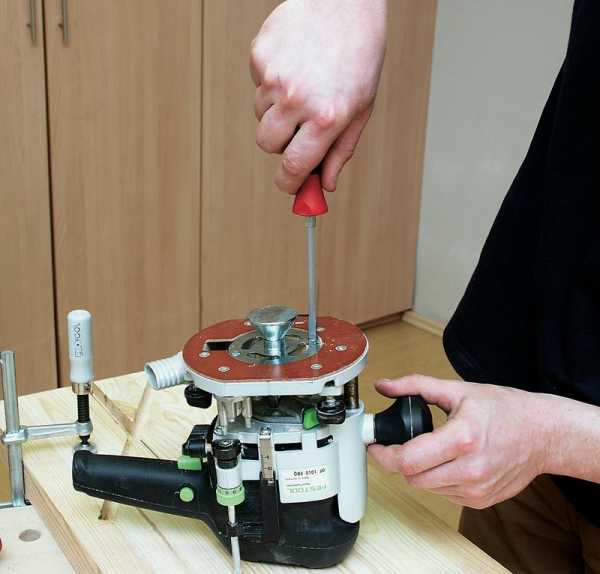

    Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.

    Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

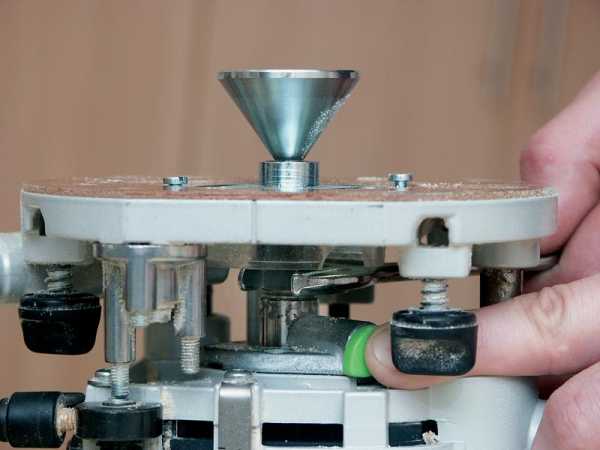

    «Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.

    Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

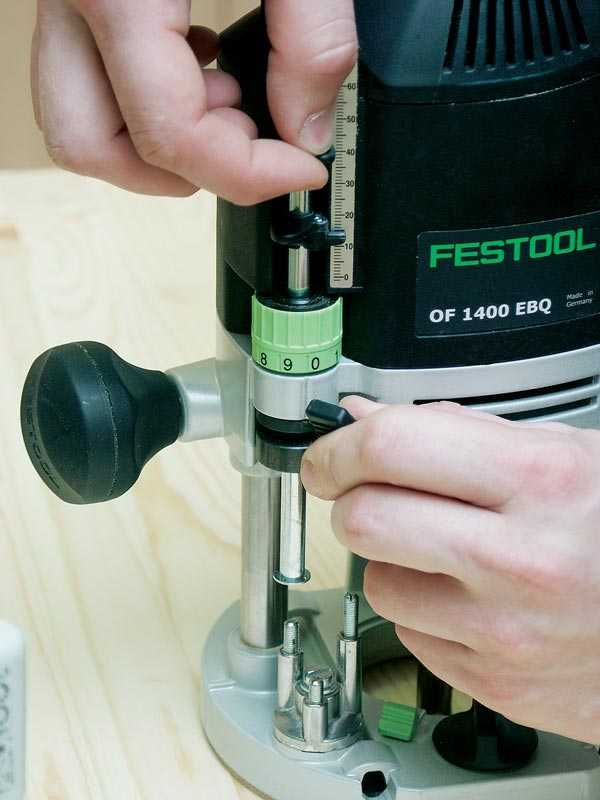

    Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

    Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

    При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.

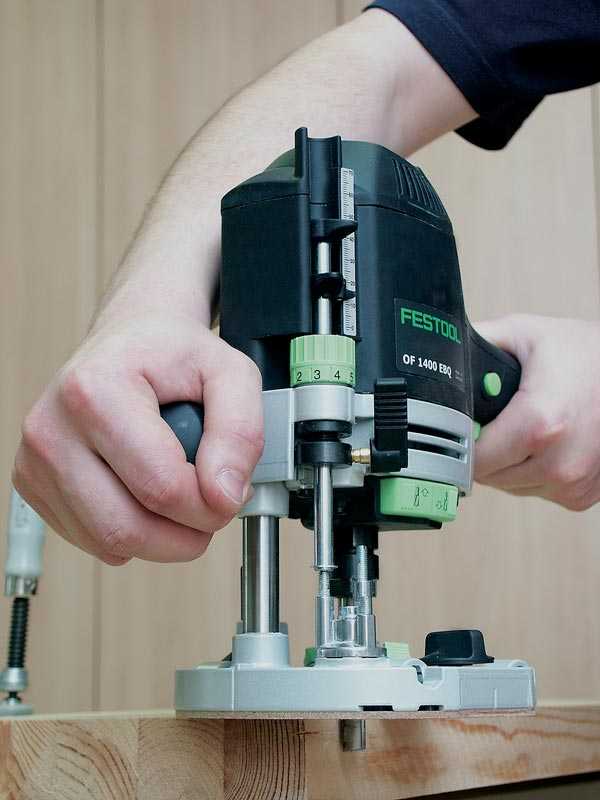

    Глубина фрезерования

    Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

    Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

    Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

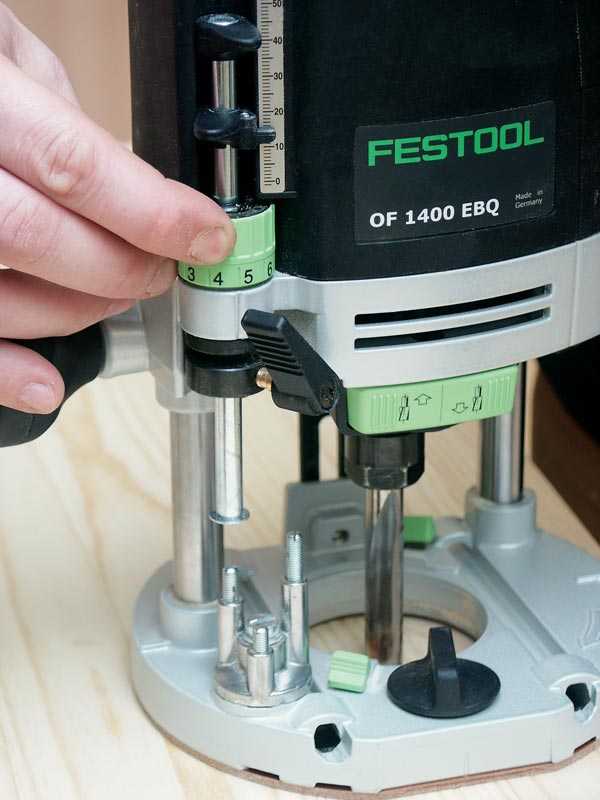

    Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

    Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

    Фрезерование

    Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.

    Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.

    Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

    Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам.

    Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

    Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

    Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система.

    Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

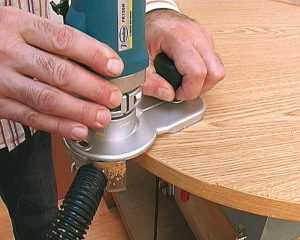

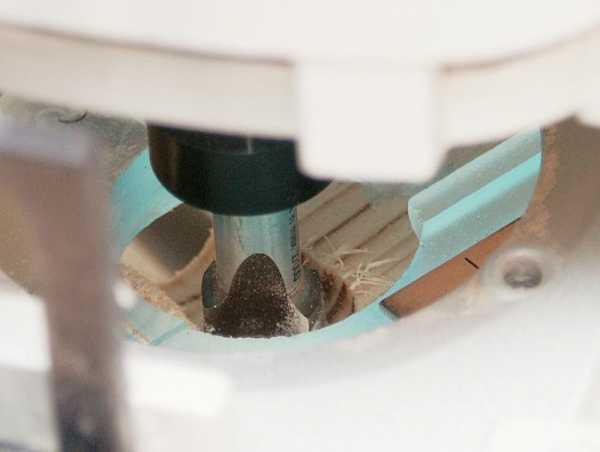

    Фреза с опорным подшипником

    Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

    К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

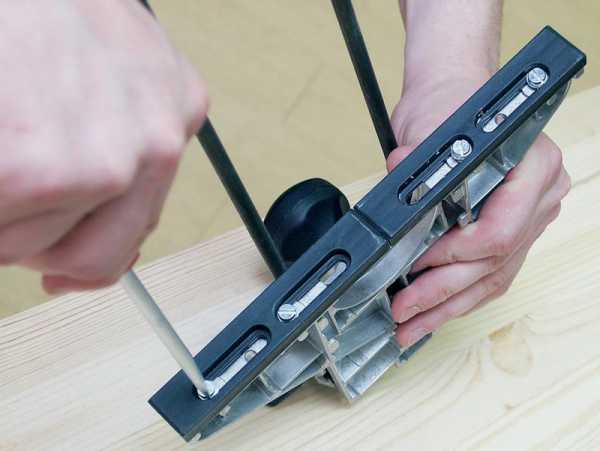

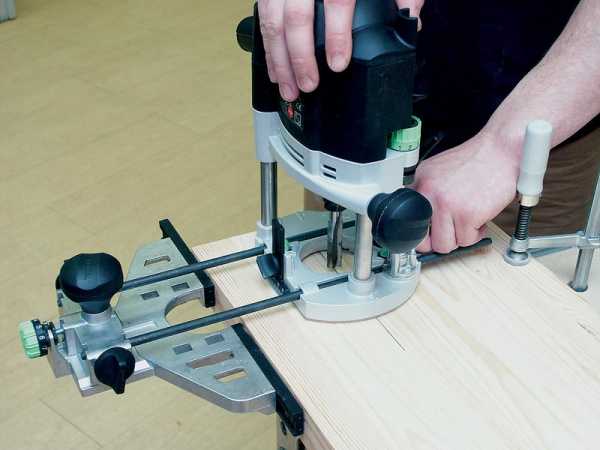

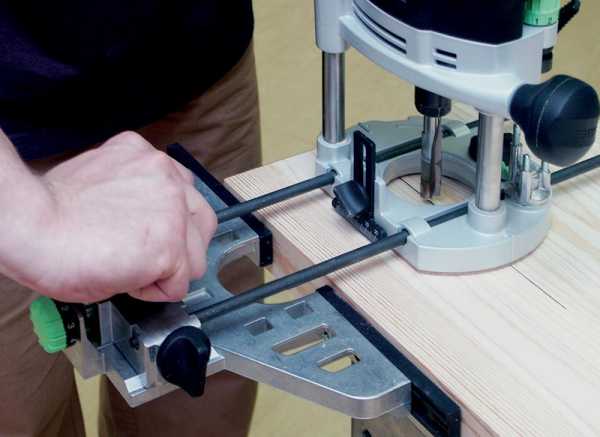

    Параллельный упор

    Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

    В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

    В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

    Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

    После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

    Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

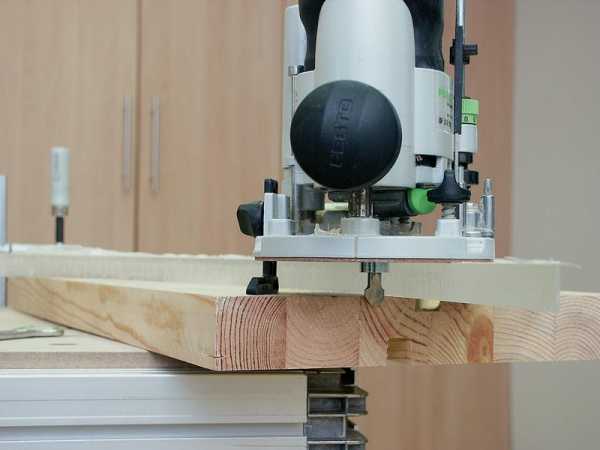

    Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

    Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

    Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

    Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

    Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

    Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

    После окончания настройки механизм фиксируют.

    Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

    Направляющая шина

    Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

    В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

    Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.

    Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

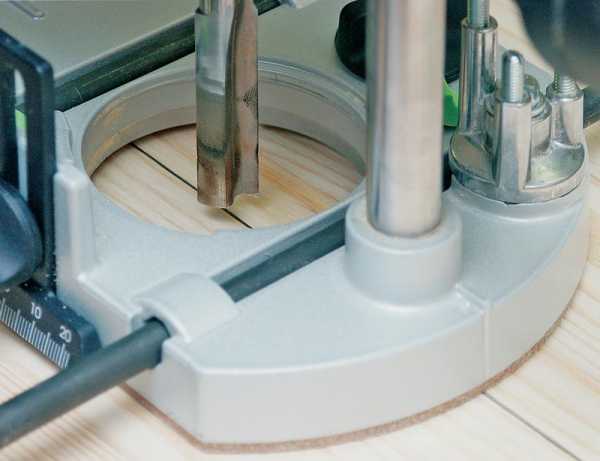

    Копировальное кольцо

    В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

    Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

    Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

    Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

    Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

    Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

    Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


    Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.


    Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

    Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

    После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

    Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

    Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

    Угловой упор

    Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

    Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

    Циркуль

    Частный случай криволинейной резки — по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.

    Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

    Недостаток подобной конструкции — не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.

    Пылеотсос

    Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента — мастерская. Стандартный вариант — кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности — бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

    Примеры использования

    Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

    А что еще умеет фрезер?

    Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

    Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

    Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной сто­роны за счет небольшого бортика.

    Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

    При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

    Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

    В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

    Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

    Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

    Фрезы


    Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.


    Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).


    Специальные фрезы, необходимые для изготовления переплета.


    Специальные фрезы, необходимые для изготовления переплета.


    Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.


    Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.


    Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

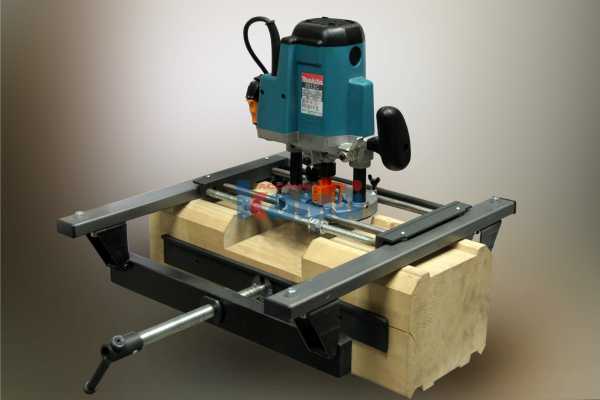

    Шипорезное приспособление


    В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.

    Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.


    На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.


    Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

    mastremont.ru

    Особенности работы ручным фрезером. Что можно сделать, используя инструмент в домашних условиях

    Всем, кто интересуется работой с деревом, занимается этим делом в качестве хобби или профессионально – ручной фрезер будет незаменимым помощником. Прежде всего, облегчается работа по вырезке петель, отверстий сложной конфигурации.

    Работа с фрезером – особенности процесса

    Прежде чем начать работать с инструментом, необходимо запомнить следующие правила:

    • Для работы необходим остро заточенный инструмент. При недостаточной остроте режущих кромок происходит перегрев электродвигателя.
    • Рабочий материал должен быть крепко закреплен для исключения перемещений.
    • Не рекомендуется производить распил на всю глубину – это повредит двигателю и создаст излишнюю нагрузку на фрезу в том числе. При большой глубине необходимой срезки ее следует производить поэтапно, убирая слой за слоем.
    • Замену фрезы производить на полностью обесточенном агрегате.
    • В случае появления посторонних вибраций, необходимо срочно прекратить работу до выяснения причин.

    Приемы. Что можно сделать, работая фрезером

    С помощью ручного фрезера можно вырезать детали и изделия различной конфигурации – полочки, стеллажи, перила и другие детали. Этот инструмент незаменим при использовании в домашних условиях. Например, при реставрации старой мебели. Набравшись опыта, вполне реально делать следующие вещи:

    1. Обрабатывать плоские и фасонные поверхности, фасады.
    2. Вырезать различные выемки: имитацию филенок, пазов, гребней. Выполнять торцевую обработку дерева.
    3. Пробивать отверстия.
    4. Наносить различные надписи – гравировать.

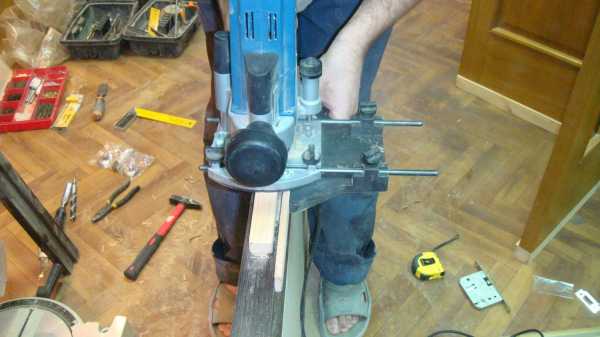

    5. Осуществлять врезку дверной фурнитуры – замков и петель.
    6. Можно изготовить сложное соединение – шип. Обеспечивать надежную стыковку деталей из дерева.

    Список необходимых инструментов и приспособлений для работы с фрезером:

    • Фреза
    • Электролобзик
    • Электродрель со сверлами
    • Шаблоны для вырезки деталей
    • Напильник
    • Защитная одежда

    Глубина, на которую планируется заглубляться, регулируется путем выставления расстояния между штифтом и шайбой около электромотора. Для выдержки расстояния от кромки заготовки служит прямолинейная направляющая.

    Обратите внимание! В некоторых моделях в комплекте дополнительно имеется круговая направляющая, служащая для фрезеровки окружностей с большими радиусами. Для окружностей, радиус которых менее 25 см, в основании инструмента сделаны технологические отверстия для центровочного штифта, в которые он будет вставлен на определенном расстоянии. Вырезка пазов может происходить при помощи углового упора.

    Как сделать круг фрезером

    Фрезеровка различных круглых отверстий делается с шаблонами. Выполняются они при помощи регулируемого штангового циркуля, представляющего собой металлический стержень. На одном конце расположен настраиваемый по высоте центр, другой конец закреплен в отверстиях основания для параллельного упора.

    Для работы необходимо:

    • Открутить упорный винт.
    • Обеспечить регулировку длины штанги циркуля на нужный радиус.

    При фрезеровке внешних дуг следует следить за расстоянием от центра до внутренней режущей кромки фрезы, а для внутренних дуг – от центра и до наружной кромки. Закреплять ножку циркуля на материале возможно, прямо втыкая ножку циркуля в материал, если эта часть будет выбрасываться в утиль. В противном случае можно подложить кусочек фанеры, приклеив его на двусторонний скотч.

    Обработка металлов ручным фрезером

    Обработка металла (нержавейки или алюминия) фрезером является не лучшей идеей, так как в отличие от станка для обработки металла, в нем отсутствует редуктор и коробка передач. Однако при отсутствии профессионального инструмента приспособление сгодится для разовой работы. Ручной фрезер, ввиду своей конструкции и функций, позволяет выполнять обработку в двух плоскостях: вертикальной и горизонтальной. При работе следует правильно определить направление движения инструмента.

    Обратите внимание! Для работы по металлу у фрезера должны быть выставлены минимальные обороты, так как существует опасность размягчения металла в ходе работы. Необходимо обязательно делать минимальную глубину прохода.

    Столярные соединения ручным фрезером

    Различные соединения, служащие для укрепления конструкций начиная с мебели и заканчивая элементами зданий, выполняются с помощью режущих инструментов по дереву. Одними из таких соединений, способных выполняться фрезером, являются «ласточкин хвост», шип-паз, соединения в шпунт и гребень, другое. Достичь этого можно с помощью различных специальных фрез.

    Обработка кромок ручным фрезером

    Снять кромку можно двумя способами: с шаблоном или без него. Неопытному столяру лучше пользоваться шаблоном. Для обработки кромок доски фрезы понадобятся 2 – с подшипниками в начале и конце режущей части.

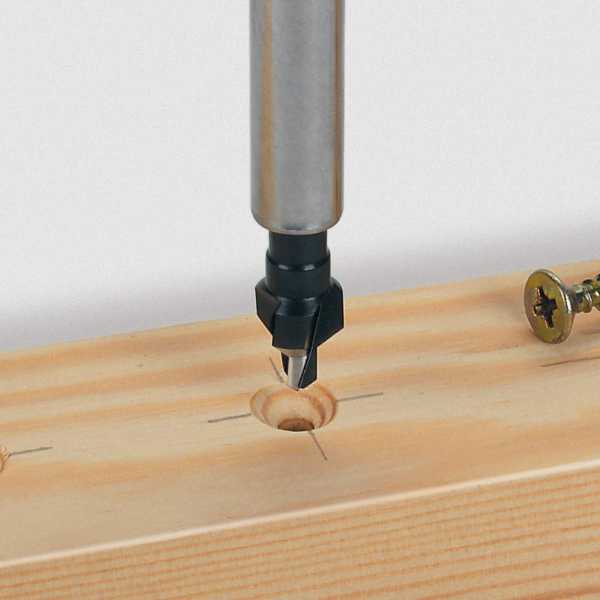

    Как сделать отверстие фрезой

    На рабочей площадке необходимо разметить ось, вокруг которой будет двигаться фреза. Отметить радиус от резца, расположенного дальше, сделать отверстие и установить ось.

    Обратите внимание! При работе глаза должны быть защищены очками!

    Как сделать шпунтованную доску ручным фрезером

    Для выполнения данной работы необходим качественный материал – сухой, без видимых повреждений. Доска закрепляется струбцинами к столу, размечается карандашом. В кромке выбирается четвертной паз, в противоположной кромке выбираются с двух сторон четверти, образуя шип. На этом работа окончена.

    Как фрезеровать радиус

    Для начала работы необходимо вставить резец в расточную головку. Расточная головка путем смещения ее в стороны позволяет регулировать радиус выемки. Глубина выемки регулируется смещением фрезерного стола. Фаски снимаются резцом.

    Как ручным фрезером делать точный раскрой лдсп

    В случае обработки деталей фрезером делается запас около 5 мм с каждой стороны. Фрезер обеспечивает идеальную поверхность распила после обработки. Гарантируется отсутствие сколов и трещин.



    pro-instrument.com

    Ручной фрезер по дереву: виды, применение, выбор инструмента



    Ручной фрезер по дереву — устройство, которое должен иметь в арсенале любой мастер, занимающийся обработкой дерева.  В производстве применяют стационарные фрезерные станки. В небольшой мастерской или домашнем хозяйстве используют ручные фрезеры.

    Что такое ручной фрезер по дереву

    Это электроинструмент вращательного типа, рабочей частью которого является фреза, закреплённая в цанговом патроне. Положение относительно поверхности обеспечивается опорной платформой (подошвой) или направляющей конструкцией. Фрезер применяют для обработки и декорирования поверхностей, нарезки пазов, профилирования, изготовления различных деталей и прочих работ по дереву.

    Как и любой другой электроинструмент ручные фрезеры можно разделить на две категории: профессиональный и бытовой. Разница будет заключаться в мощности, назначении, функционале и прочих технических показателях, свойственных каждой из категорий.

    Ручной фрезер по дереву может быть универсальным и подходить для выполнения большого количества операций, начиная от сверления отверстий и заканчивая работой со сложным узором. Кроме того, существуют профессиональные модели, имеющие узкую специализацию. С их помощью можно выполнять определённый вид работ. Назначение может быть любым: от снятия лака с поверхности до нарезания пазов определённой конфигурации.

     Функционал инструмента

    Основное назначение ручного фрезера по дереву — изготовление деталей для мебели, декоративных изделий и столярные работы. Используя доступный функционал и соответствующие расходники не составит труда выполнить следующие операции:

    • сверление отверстий любого диаметра и формы;
    • черновое выравнивание поверхностей и контуров деталей;
    • нарезка пазов, шлицов, шипов;
    • резка и подгонка соединений деталей;
    • изготовление посадочных пазов под фурнитуру;
    • профилирование прямой или фигурной кромки;
    • выполнение декоративной резьбы.

    Конструкция универсального фрезеровального инструмента предусматривает использование различных насадок и направляющих приспособлений. Это значительно увеличивает функционал и точность обработки. Для этого используют специальные направляющие шины, упоры, копировальные кольца и шаблоны (кондукторы), циркуль-штанги и прочие приспособления.

    Виды фрезеров и их особенности

    Характер выполняемых работ и их объём определяет наличие того или иного вида фрезера. В мебельном производстве фрезерование является одним из основных процессов, для которого лучше подойдут узкоспециализированные модели. Для бытового использования или в небольшой мастерской выгоднее иметь универсальную модель, подходящую для выполнения основных операций. Штанговый (вертикальный или погружной), является самым распространённым и универсальным видом. Подходит для основных работ в домашних условиях, а также применяется на производстве. Кромочный (окантовочный), предназначен для нарезки пазов, канавок, снятия фаски. Подходит для аккуратной обработки ламинированных или шпонированных деталей. Используется в основном на производстве. Ламельный, предназначен исключительно для нарезки пазов. Присадочный (дюбельный), специализированный электроинструмент для сверления парных отверстий под шканты. Применяется в мебельном производстве.

    Комплектующие и расходники для ручного фрезера по дереву

    Главный расходник — фрезы. Каждая предназначена для выполнения определённых операций и подбирается с учётом размера и формы выемки или отверстия. Существуют следующие разновидности фрез:

    • пазовые: прямые, фасонные, «ласточкин хвост;
    • кромочные (повторяющие): прямые, калёвочные, конусные, фигурные, фальцевые;
    • фигирейные: (односторонние и двухсторонние): горизонтальные, вертикальные;
    • дисковые;
    • конусные;
    • комбинированные.

    Рабочая часть фрезы может иметь диаметр от 2-х до 73-х мм. Диаметр хвостовика: 6 мм, 8 и 12 мм. В связи с этим неплохо иметь в арсенале сменные цанговые патроны.

    Для сверления отверстий небольшого диаметра возможно использовать обычные свёрла по дереву. Хороший набор не помешает.





    Особенности работы с инструментом

    Универсальность и широкий функционал обуславливают некоторые особенности использования ручного фрезера. Они заключаются как в умении работать инструментом, так и в соблюдении определённых правил.

    Необходимо выбирать фрезы, соответствующие виду предстоящей работы. Твёрдость материала (древесины) также влияет на выбор. Для мягкой древесины подходят фрезы с режущей частью из лёгкого материала, твёрдые породы дерева требуют применения твёрдых режущих частей.

    Скорость вращения также имеет значение. Обработку фрезами большого диаметра выполняют на небольших скоростях и, соответственно, чем тоньше фреза, тем выше обороты.

    Слово «ручной» не означает, что инструментом возможно работать только, удерживая его руками. Большинство моделей допускают крепление к рабочему столу. Обработку мелких деталей удобнее производить закрепив устройство.

    Закрепив устройство шпинделем вверх и используя различные приспособления, как заводские, так и самодельные можно собрать универсальный станок.

    Как правильно выбрать и на что ориентироваться

    Для правильного выбора необходимо определиться с видом фрезера. Технические параметры влияют на производительность, точность и удобность использования. Мощность, для несложных операций в бытовых условиях будет достаточно от 400 до 750 Вт мощности. Если предполагается использовать инструмент в небольшой домашней мастерской, выбор следует остановить на моделях от 800 до 1250 Вт. И, наконец, для профессиональных работ подойдут устройства более мощные, потребляющие до 2000 Вт. Скорость вращения, от этого параметра зависит возможность работы с материалами различной твёрдости. Чем ниже обороты, тем мягче должен быть обрабатываемый материал. Количество оборотов в минуту может иметь диапазон от 7 до 30 тысяч. Подошва, устройства высокого качества имеют литую подошву. Она является основой, к которой крепятся направляющие детали, штанги и регулировочные узлы. Основание должно иметь защиту в виде пластиковой накладки, которая предотвращает повреждение обрабатываемых поверхностей. Штанговый механизм, он должен работать плавно и без усилий. От качества деталей механизма зависит производительность и точность обработки. Цанговый патрон, лёгкие модели рассчитаны на использование фрез малого и среднего размера с хвостовиком до 8 мм. Мощные и тяжёлые фрезеры могут работать с оснасткой больших диаметров, что подразумевает наличие толстых хвостовиков до 12 мм. Ход фрезы, глубина фрезерования моделей бытового назначения лежит в пределах 50 мм. У профессионального инструмента этот показатель может ровняться 70 – 80 мм.

    Кроме основных характеристик также следует учитывать возможность регулировки скорости вращения. Регулировка бывает ступенчатой или плавной. У хорошего инструмента переключатель скорости располагается так, чтобы его нельзя было случайно задеть.

    Не стоит гнаться за высокими показателями мощности. Чем мощнее инструмент, тем он тяжелее и выполнять тонкую работу будет сложно.

    Важным показателем является наличие плавного пуска и стабильность оборотов двигателя под нагрузкой. Продолжительность непрерывной работы влияет на производительность.

    Выбирая любой инструмент, в том числе ручной фрезер предпочтение следует отдавать известным производителям. При выборе не слишком дорогих моделей для бытовых нужд следует обратить внимание на таких производителей как Интерскол или Makita. Профессионалы обычно отдают предпочтение DeWalt, Bosch, Festool, Black&Decker.

    prosto-instrumenty.ru

    Работа ручным фрезером - Дешево и сердито

    Начало работы с фрезером и его настройка
    Как и все деревообрабатывающие инструменты, ручной фрезер необходимо тщательно настроить, проверить и отрегулировать, чтобы обеспечить его качественную работу в дальнейшем. Без некоторых простых регулировок Вам не удастся достигнуть чистой и точной обрабатываемой поверхности. Несомненно, с течением времени окупятся и дополнительные расходы на приобретение более качественного фрезера, обеспечивающего повышенную точность в работе. Дешевые ручные фрезеры не всегда собраны с достаточной тщательностью и часто они неслишком надежны. Поэтому все попытки точной настройки такого фрезера часто будут заканчиваться ничем.

    Проверка нового фрезера
    Сначала отвинтите зажимную цангу и предохранительную гайку. После этого включите фрезер и проверьте, нет ли вибраций двигателя. Вставьте фрезу и выполните проверочный рез на пробном куске древесины.

    Зажимные винты и принадлежности
    Проверьте, все ли зажимные винты и другие резьбовые элементы можно без проблем затянуть и снова отвинтить и нет ли стружки на резьбе. Проверьте, хорошо ли подходят друг к другу все детали и принадлежности и удобно ли обращаться с органами управления фрезера.

    Чистка и смазка
    При необходимости оботрите защитную смазку с зажимной цанги, шпинделя и направляющих стоек. Смажьте металлические поверхности фрезера легким машинным маслом, чтобы предотвратить образование ржавчины и обеспечить легкость хода подвижных частей.

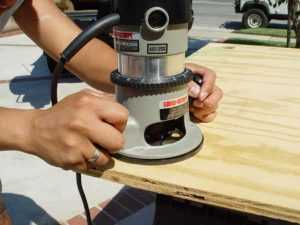

    Ведение фрезера
    Неопытные пользователи часто держат ручной фрезер недостаточно плотно и слишком сильно прижимают его к заготовке. Это затрудяет ведение фрезера по боковой направляющей и она легко сбивается. Держите ручной фрезер плотно, но без напряжения, за обе рукоятки и равномерно, не останавливаясь, ведите ее вдоль заготовки. Не замедляйте движения на углах детали или при других изменениях направления движения, так как в противном случае фреза может перегреться и оставить на поверхности детали прожиги.

    Боковая направляющая
    Некоторые погружные и большинство неподвижных фрезеров имеют рукоятки, расположенные достаточно низко, что облегчает ведение фрезера. Однако, при свободном фрезеровании лучше удерживать фрезер за самое основание или - по соображениям безопасности - за боковые рукоятки дополнительной платы, прикрепленной к основанию. При этом фрезер получает дополнительную устойчивость и опрокинуть его гораздо труднее.

    Настройка вылета фрезы
    Все фрезеры имеют регулировку вылета фрезы и механизм его контроля. Часто это простой металлический стержень с флажком-указателем и зажимным винтом для фиксации в определенном положении; на более сложных моделях вместо него устанавливается прецизионный упор с лупой для чтения показаний шкалы и микрометрическим винтом. С помощью упора можно производить предварительную настройку вылета фрезы и выполнять фрезерование пазов и углублений одинаковой глубины.

    Упор со стержнем и шкалой глубины
    Наиболее простой вариант упора для выставления вылета фрезы - стержень, настраиваемый с помощью шкалы, нанесенной на корпусе двигателя. Необходимая глубина погружения фрезы в материал задается расстоянием между концом этого стержня и упорной площадкой (в более сложных моделях - револьверной головкой) на основании ручного фрезера.

    Настройка упора
    Прежде чем начать настройку упора, выньте вилку ручного фрезера из розетки!. Вставьте в цангу необходимую фрезу и затяните гайку. Установите фрезер на плоскую поверхность и, надавливая сверху, опустите его верхнюю часть до тех пор, пока фреза не коснется поверхности. Зафиксируйте верхнюю часть в этом положении с помощью фиксатора. Ослабьте прижимной винт, опустите стержень до соприкосновения с упорной площадкой. Ориентируясь по положению флажка, поднимите стержень на расстояние, соответствующее необходимой глубине погружения фрезы и зафиксируйте его в таком положении, вновь затянув фиксирующий винт. Освободите фиксатор и медленно верните корзину фрезера в исходное пололжение (двигатель поднят в крайнее верхнее положение).

    Настройка вылета фрезы на перевернутом фрезере
    Можно также перевернуть ручной фрезер и, производя постоянные измерения, с помощью механизма погружения изменять вылет фрезы до тех пор, пока не будет достигнуто требуемое значение. В этот момент следует зафиксировать механизм погружения и сдвинуть стержень вверх до соприкосновения с упорной площадкой.

    Тонкая настройка вылета фрезы
    У некоторых ручных фрезеров имеется устройство тонкой настройки вылета фрезы. Оно либо размещено на стержне устройства настройки вылета фрезы, либо заменяет само устройство. При использовании этого устройства тонкой настройки фреза не опускается, глубину фрезерования можно точно выставлять регулировочным винтом.Подобные устройства тонкой настройки особенно полезны для закрепляемых в столе фрезеров, у которых не опускается корзина.
    Для точной настройки положите фрезер на бок (если он не закреплен в столе или в стойке) и освободите фиксатор глубины. Ввинчивайте или вывинчивайте винт тонкой настройки до тех пор, пока фреза не примет необходимое положение относительно подошвы. Зафиксируйте текущее положение корзины с помощью фиксатора, чтобы полученная настройка не сбилась во время работы.

    Фрезерование на определенную глубину
    Если Вы фрезеруете паз, начиная с самой кромки детали, то есть выполняете открытый паз, поставьте фрезер перед собой подошвой на деталь таким образом, чтобы ее большая часть - в том числе и фреза - нависала над краем детали. Опустите фрезу до настроенной глубины и зафиксируйте корзину в таком положении. После этого включите фрезер и начните подачу.
    После того, как паз профрезерован до конца, ослабьте фиксатор и поднимите фрезу, прежде чем выключить фрезер и снять его с детали. При выполнении глухих пазов включите ручной фрезер и погрузите фрезу в деталь до установленной глубины. Зафиксировав корзину в таком положении, начните движение фрезера по детали.

    Фрезерование глубоких пазов
    Для того, чтобы за несколько проходов выполнить глубокий паз, после каждого прохода производите настройку новой глубины погружения фрезы. При этом каждый раз перед тем, как произвести новую настройку, выключайте ручной фрезер. При каждом новом проходе следите за тем, чтобы он шел точно по параллельному упору или по направляющей. Выполняйте последовательные проходы, пока не получите паз нужной глубины. Чтобы получить чистую поверхность, во время последнего прохода снимайте слой материала толщиной не более 1,5 мм.

    Оптимальная глубина фрезерования
    В процессе фрезерования трение фрезы о древесину вызывает нагрев режущих кромок. Слишком высокие температуры негативно влияют на твердость стали и затупляют фрезу. Все это легко может привести к прижогам на поверхности дерева. Избежать этого можно, выполняя глубокие пазы в несколько проходов.
    Постоянно проверяйте, правильно ли настроен вылет фрезы. С этой целью производите пробный рез на ненужном обрезке древесины.
    Ручными фрезерами малой и средней мощности с диаметром хвостовика 6 мм за один проход следует снимать не более 3 мм. Чуть больше - 4-6 мм - можно снимать 900-ваттным фрезером, используя фрезы с хвостовиком 8 мм. Тяжелыми фрезерами, используя фрезы с хвостовиками в 12 мм, за один проход можно без особых сложностей снять 6-8 мм.
    Эти данные относятся к прямым фрезам с твердосплавными напайками. Используя HSS-фрезы, необходимо несколько уменьшить толщину съема материала за один проход. То же самое относится и к обработке твердых материалов.

    Настройка револьверной головки
    Для того, чтобы при выполнении многочисленных проходов не приходилось слишком часто заново настраивать вылет фрезы, многие фрезеры оснащаются револьверной головкой, с помощью которой можно настроить три или более глубин фрезерования. Для того, чтобы настроить отдельный упор револьверной головки, ослабьте контргайку и с помощью отвертки заверните (выверните) винт до необходимой высоты. С помощью стальной линейки измерьте высоту отдельных винтов-упоров и если все в порядке - затяните контргайки.

    Ведение фрезы
    Как правило, фрезер ведется по детали в направлении набегания режущих кромок фрезы. При этом фрезер не только эффективнее снимает материал, кроме этого вращательное движение фрезы притягивает фрезер к обрабатываемой кромке детали. Если перемещать фрезер в противоположном направлении, то он может самопроизвольно отойти от направляющей.
    1 Фрезерование кромок
    При фрезеровании кромок, фальцев или профилей фрезер, как правило, следует вести в направлении набегания режущих кромок фрезы.

    2 Фрезерование c использованием параллельного упора
    Если Вы работаете с параллельным упором, то ручной фрезер также необходимо вести в направлении набегания режущих кромок фрезы, чтобы возникающие при фрезеровании усилия прижимали инструментк кромке. Это в особенности важно при обработке видимых поверхностей.

    3 Фрезерование c использованием направляющей планки
    Если Вы фрезеруете деталь вдоль направляющей планки, то, как правило, фрезер необходимо вести в направлении набегания режущих кромок фрезы, чтобы плита основания прижималась к направляющей планке.

    Свободное фрезерование
    При свободном фрезеровании ведите инструмент, учитывая его увод влево от направления перемещения. При этом будет компенсироваться различное сопротивление движению фрезера в мягких и твердых зонах детали. По возможности следует выдерживать движение фрезера в одном направлении. Если Вы ведете фрезер слева направо, то фрезер уклоняется в направлении от Вас - это наиболее безопасное направление перемещения фрезера.

    4 Фрезерование c использованием внутреннего шаблона
    Ведите фрезер вдоль внутренней кромки шаблона в направлении по часовой стрелке.

    5 Фрезерование c использованием наружного шаблона
    Ведите фрезер вдоль внешней кромки шаблона в направлении против часовой стрелки.

    6 Фрезерование c использованием циркуля
    В этом случае фрезер необходимо вести в направлении против часовой стрелки, чтобы фрезер стремился к центру окружности, а не уклонялся от нее.

    Фрезерование по ходу фрезы
    Нет правил без исключений! Если деталь закреплена вертикально, то при ведении фрезера в обычном направлении, - то есть против направления вращения фрезы, - повреждаются волокна на нижней стороне выполняемого паза. В случае острых фрез это практически незаметно, однако при поперечном фрезеровании торца эта проблема более чем заметна. При обработке покрытых шпоном или другим материалом заготовок за фрезой может оставаться шероховатая или расщепленная поверхность.
    Фрезерование торцовой поверхности детали
    При фрезеровании торцовой поверхности детали по-настоящему чистый кант можно получить, если вы сначала выполните очень пологий первый рез, ведя фрезер в направлении вращения фрезы. Это позволит ровно снять основную часть волокон дерева, прежде чем вы приступите к удалению оставшегося слоя, ведя фрезер как обычно - против направления вращения фрезы.

    Фрезерование тяжелого дерева
    При обработке склонной к растрескиванию древесины можно исправить ситуацию, производя фрезерование по ходу фрезы. Однако, сначала следует попробовать выполнять снятие материала тонкими слоями за несколько проходов, подавая фрезер как обычно - по ходу фрезы.

    Удержание фрезы на направляющей кромке
    При фрезеровании по ходу фрезы важно сохранять абсолютный контроль скорости подачи, чтобы не было возможности отклонения упора или направляющей от направляющей кромки. Применяя шаблоны, всегда следите за тем, чтобы при ошибках в ведении фрезера происходил уход в удаляемую древесину.

    Обрезка кромок с помощью фрезера
    Фрезерование по ходу фрезы также предотвращает отщепление приклеенной кромки при срезании выступающих частей торцевой частью фрезы. Для такой обработки следует использовать фрезу с торцовыми режущими кромками и направляющую пластину, обеспечивающую надежное ведение фрезы над обрабатываемой кромкой.

    Скорость подачи
    Хотя число оборотов фрезы настраивается достаточно точно, скорость, с которой фреза движется сквозь обрабатываемый материал, зависит только от Вас. Хотя скорость подачи зависит от твердости или плотности фрезеруемого материала и от типа фрезы, ее правильное определение является делом опыта.
    Важно следующее - фрезер должен продвигаться не настолько медленно, чтобы это приводило к перегреву фрезы от трения, но и не настолько быстро, чтобы не успевали удаляться опилки.

    Удаление опилок
    Обработку фрезами "ласточкин хвост", Т-образными или шаровыми пазовыми фрезами можно выполнять только за один проход. Работа таким фрезами требует особой аккуратности, так как удаление опилок из образующихся узких пазов может оказаться проблематичной. Если ширина паза позволяет, следует производить предварительное фрезерование узкого паза, чтобы при выполнении окончательного прохода необходимо было удалять как можно меньше опилок.

    Фрезерование пластиков и алюминия
    При фрезеровании пластмасс ручным фрезером необходимо выбирать небольшие обороты фрезы, по мере возможности избегая расплавления материала. В противном случае сразу за фрезой может происходить слипание материала или забивание паза. Та же проблема существует и при обработке алюминия - образующиеся опилки могут забивать паз.

    shapovalov5.ru

    Фрезер. Виды. Устройство. Работа. Применение.Выбрать.Особенности

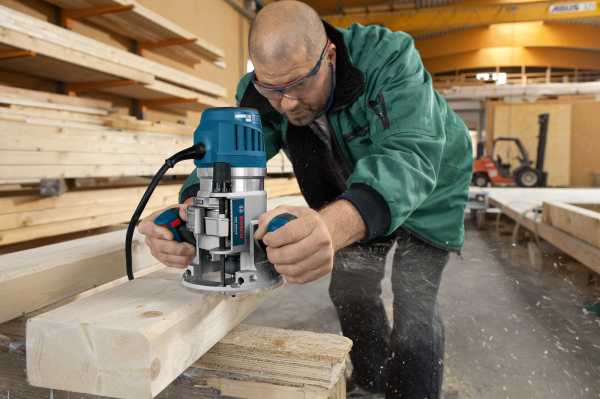

    При обработке древесины одним из самых полезных инструментов является ручной фрезер. Он применяется для широкого перечня задач, на выполнение которых вручную требуется много времени, сил и высокий уровень мастерства.

    Из чего состоит фрезер и его предназначение

    Устройство представляет собой электрический инструмент, состоящий из мотора установленного на подставку. На вал двигателя закреплена цанга для фиксации фрез и сверл. Конструкция подставки позволяет устанавливать станок на обрабатываемую поверхность под прямым углом к фрезе. При этом механизм дает возможность втягивать или выдвигать вращающиеся головку фрезы, тем самым обеспечивая регулировку глубины обработки древесины.

    Инструмент применяется для выполнения следующих задач:
    • Профилирование кромки доски.
    • Выборка гнезд для фурнитуры.
    • Выборка четверти.
    • Нарезка шипов.
    • Сверление отверстий.
    • Обрезка.
    • Гравировка и резьба по дереву.
    • Подготовка пазов и шлицов.

    Данное оборудование заменяет большой набор ручных инструментов, таких как рубанок, стамески, коловорот, пила и пр. Конечно, фрезер нельзя считать универсальным для любых задач, но с его помощью можно сделать действительно многое. Его по праву можно назвать инструментом, который при комплектации мастерской плотника или столяра, должен покупаться в первую очередь наряду с циркулярной пилой и электрорубанком.

    Разновидности
    По своей конструкции ручные фрезеры бывают трех видов:
    • Верхний.
    • Кромочный.
    • Ламельный.

    Верхние фрезеры устанавливаются над заготовкой. В их центральной части фиксируется вращающаяся фреза, что существенно облегчает удержание инструмента во время работы. Такое оборудование выбирают как новички, так и профессионалы. Оно считается самым универсальным для выполнения широкого спектра задач. Прибор может быть неподвижным или погружным. Если устройство погружное, то можно поднимать вращающуюся фрезу не отрывая подошву от обрабатываемой детали.

    Кромочные фрезеры очень удобные для обработки кромок и снятия фасок. Такие инструменты гораздо легче верхних, поэтому для выполнения узконаправленных задач они существенно удобнее. Нужно отметить, что кромочный инструмент в основном применяется профессиональными плотниками для ускорения работы, поэтому в домашней мастерской он будет лишним, тем более что для нечастых задач вполне сгодится и более универсальный верхний фрезер.

    Фрезеры для ламелей еще более редко применяемые. С их помощью осуществляется изготовление пазов и замков, которые обычно можно встретить на вагонке или напольных покрытиях. Такой инструмент является узкоспециализированным. С ним работать довольно удобно и быстро, но покупать такое оборудование для нечастого применения нецелесообразно. Эффективной заменой ламельных фрезеров могут стать верхние, установленные на фрезеровочный стол. При закреплении на столе упора, и двойном прохождении заготовки, можно сделать замок такого же качества, хотя и затратив больше времени.

    Ключевые параметры при выборе

    Предлагаемые производителями фрезеры отличается не только по конструкции, но и по габаритам. Встречается оборудование весом от 2 до 6 и более килограмм. Легкие применяются для выполнения несложных задач. Они останавливаются при заглублении в твердую породу дерева, поэтому их обычно избегают. Тяжелые профессиональные фрезеры имеют массивный корпус и мощный электродвигатель, поэтому могут справиться с любой древесиной и крупными фрезами.

    При выборе фрезера следует обращать внимание на следующие характеристики:
    • Мощность.
    • Скорость вращения.
    • Тип цанги.
    • Конструкцию подошвы.

    Производительность фрезера напрямую зависит от его мощности. Оптимальными по мощности считаются приборы от 750 до 1500 Вт. Вес таких инструментом в среднем составляет около 4 кг. Бюджетные модели, мощностью до 750 Вт вполне пригодны для работы с мягкими породами древесины и гипсокартоном, но зачастую их производительность недостаточна. Слабые фрезеры часто останавливаются, особенно при резком изменении структуры волокон древесины, что бывает при обработке сучков. Тяжелые профессиональные фрезеры, мощностью свыше 2000 Вт, весят действительно много, поэтому такой инструмент сложно назвать ручным. Зачастую его мощность избыточна, поэтому если не заниматься обработкой дерева профессионально, то покупка столь функционального оборудования будет неоправданной растратой.

    Выбирая фрезер следует обратить внимание на его скорость. Чем выше частота вращения фрезы, тем чище обрабатываемая поверхность. Присутствующее на рынке оборудование обычно имеет скорость от 7 до 24 тыс. оборотов в минуту. Стоит учитывать, что для очень быстрых фрезеров требуются специальные дорогостоящие фрезы, поскольку обычные не выдерживают столь интенсивной нагрузки. Также скоростные аппараты более шумные. Издаваемый ими звук при обработке древесины часто похож на свист, что сильно мешает и раздражает.

    Подбирая фрезер стоит обратить внимание и на используемый тип цанги. Лучшими считаются конусные. При этом желательно чтобы цанга была сделана из закаленной стали. Данная часть фрезера является легко сменяемой. При желании всегда можно установить другую более прочную. Если пользоваться некачественной цангой, то уровень безопасности при работе фрезером снижается.

    Для упора фрезера в обрабатываемую заготовку используется подошва. Она бывает литой и штампованной. Литые подошвы являются лучшими, поскольку обладают более ровными пропорциями. Кроме этого они не так подвержены деформации как штампованные. На бюджетных моделях, а также на большей части фрезеров среднего ценового сегмента, устанавливаются штампованные подошвы.

    Параметры, влияющие на удобство работы

    При покупке фрезера следует учитывать, что удобство его использования зависит не только от качества изготовления и мощности установленного мотора, но и возможности проведения некоторых настроек.

    В связи с этим следует обратить внимание на следующие параметры:
    • Рабочий ход фрезы.
    • Наличие плавного пуска.
    • Автоматическую защиту от перегрузок.
    • Наличие параллельных упоров.
    • Возможность подключения к пылесосу.

    Рабочий ход фрезы является ключевым параметром при выборе. Именно от его показателя зависит глубина возможной выборки в древесине. Самые слабые модели обычно способны углубиться в заготовку на глубину от 20 до 50 мм. У профессиональных этот показатель доходит до 80 мм и выше. Глубина обработки регулируется специальным механизмом на корпусе фрезера или на его упоре, в зависимости от конструкции. Чем точнее шкала регулировки, тем лучше. Самыми удобными в использовании считаются фрезеры с делением настройки в 0,1 мм.

    Более дорогие модели фрезеров оснащаются системой плавного пуска. Она позволяет электродвигателю набирать обороты медленнее. Это снижает динамическую нагрузку на отдельные узлы инструмента, что существенно увеличивает срок его эксплуатации. Также немаловажным дополнением является защита от перегрузок. Это предотвратит замыкание электрической части в случае скачков напряжения или при перегреве.

    Важным параметром является и наличие дополнительных приспособлений, которые входят в комплект фрезера. В первую очередь это касается параллельного упора. С его помощью можно проводить идеально ровную выборку параллельно одной из сторон деталей. В более дорогих моделях в комплект кроме упора может входить и копировальная втулка. Она позволяет делать выборку путем копирования контура вырезанного заранее шаблона.

    Также немаловажным является наличие патрубка для подключения к пылесосу. Хотя такое расширение и является довольно востребованным, патрубок есть далеко не на всех фрезерах, поэтому перед покупкой следует уточнить данный момент. Благодаря его наличию можно подключить пылесос с циклоном для отвода стружки, что обеспечит чистоту в мастерской и минимальное запыление воздуха.

    Усовершенствование фрезера

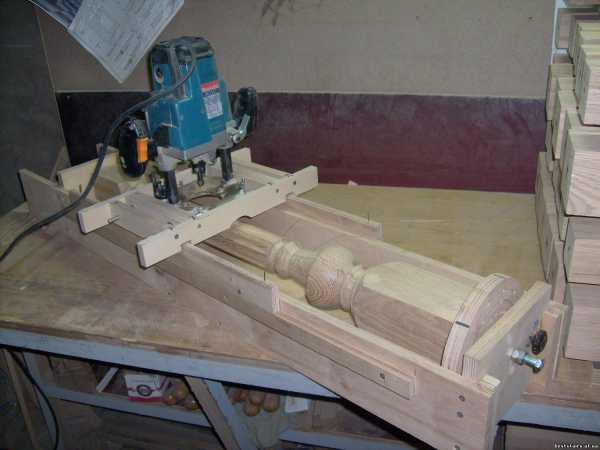

    Ручной фрезер универсальный инструмент для выполнения десятков различных задач, но он имеет и недостаток – это довольно тяжелое оборудование. При работе с ним быстро появляется усталость. Кроме этого, для того чтобы обрабатывать мелкие детали их необходимо фиксировать на столе с помощью струбцин, а также применять различные направляющие. Для решения данных проблем многие владельцы этого инструмента проводят его модернизацию, которая не влияет на целостность самого фрезера. Распространенным решением является закрепление фрезера на стол. Он прикручивается болтами к нижней стороне столешницы. При этом его фреза выводится на внешнюю часть стола, сквозь заранее подготовленное отверстие. Таким образом, инструмент можно переделать во фрезерный станок.

    С помощью станка можно легко и быстро обрабатывать кромку досок, сделать соединение шип-паз, а также выполнять прочие задачи. Продуктивность при этом возрастет в разы, поскольку в таком положении проводится движение заготовки на фрезу, а не наоборот. После окончания работы фрезер можно снять и продолжить использовать его как ручной инструмент.

    Похожие темы:



    tehpribory.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
