Исполнения фланцев A, B, F, E, D, C по ГОСТ 33259-15

03 ноября 2021, 09:15

Разъемные неподвижные соединения обеспечивают надежность и герметичность участков трубопроводов и аппаратов. Во фланцевое соединение входят два ответных фланца, соединенных между собой крепежными деталями, где между фланцами устанавливают уплотнительные поверхности из неметаллических, металлических или комбинированных материалов. Прокладки, деформируясь, должны полностью заполнить весь объем выточки под прокладку на зеркале фланца.

➤ Историческая справка

В 2016 году вступил в силу новый фланцевый ГОСТ 33259-15, пришедший на смену серии ГОСТов группы 12815. Одно из ключевых изменений — замена цифрового обозначения исполнений зеркала на буквенные и введение нового вида A, плоскость. Познакомиться со всеми изменениями во фланцевом ГОСТ можно по ссылке.

ГОСТ 33259-15 выделяет 10 исполнений фланцев.

Фланцы изготавливают из поковок ковкой или штамповкой. Универсальным считается исполнение B с соединительным выступом. Из него можно переточить фланец в любое исполнение. В составе фланцевого соединения, исполнения уплотнительной поверхности зеркала должны соответствовать друг другу. Форма контактной поверхности одного фланца должна соответствовать зеркалу другого. Существует схемы соединения фланцев, которые образуют своеобразный замок для наилучшей герметичности: с соединительным выступом B-B, выступ-впадина E-F, шип-паз C-D.

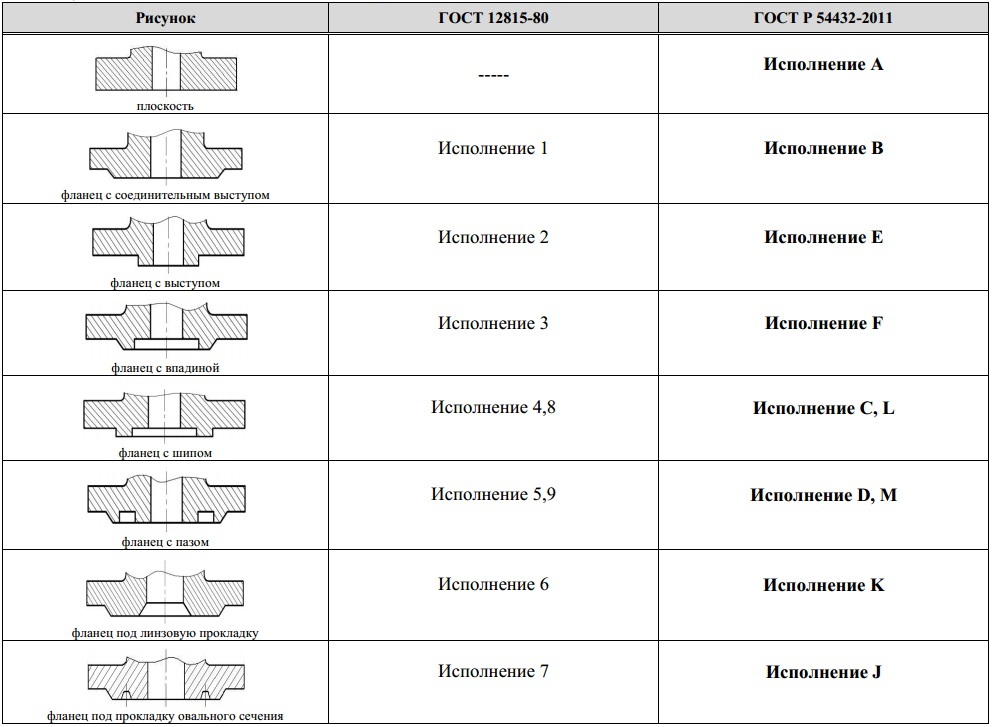

Схема перевода исполнений из ГОСТ 12815 в ГОСТ 33259.

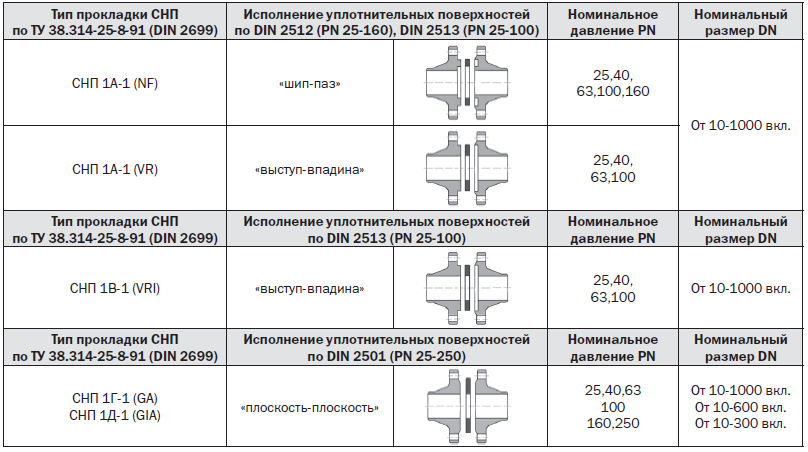

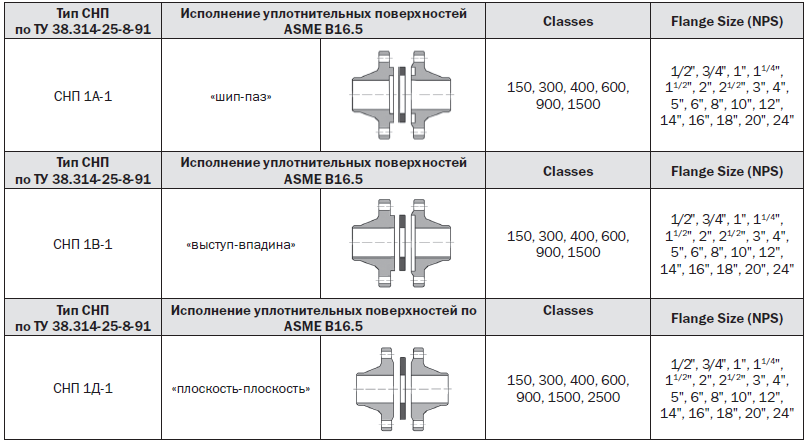

Таблица подбора исполнений фланца и паронитовых прокладок.

Исполнение A

Исполнение A, плоскость
Фланцевая пара: A

Самый простой вариант по ГОСТ 33259. У фланцев исполнения A отсутствует зеркало, поэтому они образуют ровную и гладкую плоскость. Такие детали можно изготовить типом 11 и 01 только для низкого давления PN 1, 2 и 6 кгс/см², диаметром от 10 до 4000 мм.

Исполнение B

Исполнение B (1) с соединительным выступом
Фланцевая пара: В

Наиболее универсальное исполнение с соединительным выступом. Стыкуется попарно с контрфланцем в том же исп. B. Служит для переточки в другие типы зеркала. Зеркало образует более гладкое соединение, между компаньонами устанавливают неметаллическую паронитовую прокладку типа A. Среди особенностей соединительного выступа — фаска выполнена под углом в 45 градусов. Фланцы с зеркалом B изготавливают диаметром от 10 до 4000 мм, на давление от 1 до 250 кгс/см².

Исполнение E и F, выступ-впадина

Фланцевая пара: исполнение E (2) выступ + F (3) впадина
Посмотреть в каталоге исп. E: перейти
Посмотреть в каталоге исп. F: перейти

Фланцевая пара образует надежный замок, где паронитовая прокладка исп. Б помещается во впадине, прижимаясь выступом, ограждена от выдавливания наружу. Такое соединение еще называют “папа-мама”. Выступ E можно сравнить с исп. B, они не отличаются функционально. Однако, если соединительный выступ B выполнен под углом 45°, то уже у исполнения E выступ равен 90 градусов. Фаска у конструкции ответного фланца F с впадиной с внутренней стороны и выступ с наружной под углом 45 градусов. Контрфланцы выступ-впадина изготавливают диаметром от 10 до 800 мм, где PN 1-160 кгс/см².

Исполнение C и D, шип-паз

Фланцевая пара: исполнение С (4) шип + D (5) паз
Посмотреть в каталоге исп. C:перейти
Посмотреть в каталоге исп. D:

Паронитовая прокладка исп В находится в углублении паза и фиксируется шипом. У шипа выступающая часть замка точится под 90 градусов, а у паза углубление с внутренней части под углом в 90 градусов.

Технический сериал о деталях трубопровода

Таблица 1: Размер исполнений фланцев B, E, F, C, D по ГОСТ 33259-15.

➤➤➤ Скачать таблицу с размерами исполнений B-D

Полезное чтение:

Исполнения фланцев K, J, L, M

Исполнения фланцев от A до M. Как читать таблицы из ГОСТ?
Комплект ответных фланцев (КОФ) — таблица расчета!
Паронитовые прокладки для фланцевых соединений
Перетачиваем фланцы и заглушки в исполнения

Чтобы заказать фланцы в исполнениях A-M, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

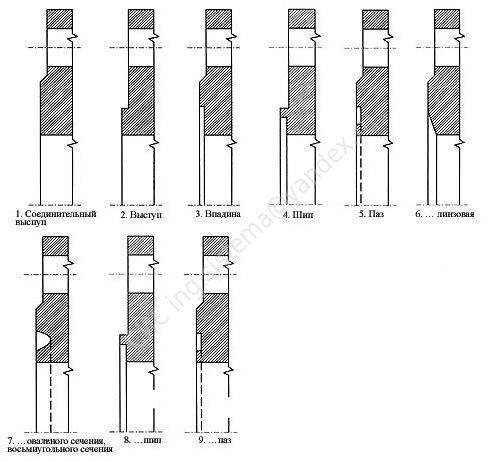

Типы исполнения фланцев: с 1 по 9

Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 4
Исполнение 5
Исполнение 6
Исполнение 7
Исполнение 8
Исполнение 9

Фланец представляет собой металлический диск (реже плоский квадрат) с несколькими сквозными отверстиями: в центре ‒ для прохода рабочей среды, по краям ‒ для шпилек или болтов.

Детали поставляются попарно, поскольку пара фланцев с соответствующими геометрическими поверхностями (исполнениями) образует фланцевое соединение. Одну трубодеталь приваривают к одной трубе, вторую ‒ к другой. Между трубодеталями устанавливают прокладку (металлическую или неметаллическую), стягивают болты.

Форму геометрии поверхности фланца определяет диаметр, температура транспортируемого потока, давление в системе. Государственные стандарты устанавливают 9 видов поверхности.

Исполнение 1 ‒ с соединительным выступом

Первое исполнение встречается у приварных и воротниковых деталей, выполненных по ГОСТ 12820-80 и 12821-80 соответственно. По первому документу производят элементы номинальным диаметром от 10 до 2400 мм на нагрузки до 25 кгс/см2. По второму ‒ Ду 10-1600 мм на давление не более 6,3 МПа.

Конструктивная особенность этих металлоизделий ‒ фаска под углом 45 градусов.

Исполнение 2 ‒ с выступом

Фланцы с выступом обладают прямым скосом, т.е. имеют фаску под углом 90°. Размерный ряд начинается с 10 мм и заканчивается 800 мм для плоских и приварных встык элементов.

На образовавшуюся поверхность укладывают прокладку, которая исключает трение между дисками, улучшает плотность их прилегания. Контрфланцем в этом соединении выступает трубодеталь со впадиной.

Исполнение 3 ‒ с впадиной

Металлоизделие с углублением на поверхности является ответным фланцем для деталей 1-го и 2-го исполнений. Глубина впадины не превышает высоту выступа, чтобы обеспечить максимальное прижатие элементов.

Исполнение 4 ‒ с шипом

Выступающая часть на поверхности диска имеет форму кольца. Встречается у воротниковых фланцев условным диаметром от 10 до 800 мм, выдерживающих нагрузку до 200 кгс/см2 (при Ду не более 250 мм).

Исполнение 5 ‒ с пазом

Конструкция предполагает наличие на поверхности элемента кольцевой выборки. Другими словами, паз ‒ это выемка, глубина и форма которой соответствует высоте и форме шипа.

Комплект обратных фланцев образуется при сочетании исполнений шип-паз.

Исполнение 6 ‒ под линзовую прокладку

Подразумевает использование компенсирующей линзы, сферическая форма которой при стягивании болтов / шпилек трансформируется в плоскую и заполняет собой пространство между стальным фланцами диаметром до Ду800 мм.

Исполнение 7 ‒ под прокладку овального сечения

Металлические диски и квадраты производят по нормам ГОСТ 12821-80 и ГОСТ 33259-2015. Изготовление прокладочных материалов соответствует ГОСТ Р 53561-2009. Поверхность имеет специальную канавку на внешней стороне трубодетали.

Седьмое исполнение не применяется к плоским приварным фланцам.

Исполнение 8 ‒ с шипом под фторопластовую прокладку

Конструкция восьмого исполнения повторяет четвертое. Разница в том, уплотнители из фторопласта используют при работе с высокоагрессивными средами. Материал обладает химической стойкостью, низким коэффициентом трения, устойчивостью к повышенным температурам.

Устройства устанавливают в трубопроводы, транспортирующие щелочь, продукты нефтепереработки, минеральные удобрения и прочие химические вещества.

Исполнение 9 ‒ с пазом под уплотнитель из фторопласта

Фланец девятого исполнения ‒ это контрфланец восьмого. В паре они образуют герметичное фланцевое соединение, исключающее течь рабочей среды. Протечки химически-активных продуктов могут оказать губительные последствия для людей или природы. Поэтому к производству трубодеталей предъявляют повышенные требования.

Независимо от типа исполнения все фланцы изготавливают из стали различных марок. Выбор сплава зависит от условий эксплуатации и параметров транспортируемых жидкостей.

Применение фланцев

Фланец — это метод соединения труб, клапанов, насосов и другого оборудования для образования системы трубопроводов.

Во многих случаях инженерам необходимо найти способ надежно закрыть камеру или цилиндр, обычно потому, что вещество внутри должно отличаться от вещества снаружи по составу или давлению.

Они делают это, скрепляя два куска металла или другого материала вместе с кругом болтов на выступе. Эта «губа» представляет собой фланец.

Сантехника

Две секции металлических труб можно соединить пайкой или сваркой, но соединенные таким образом трубы очень подвержены разрыву при высоком давлении. Один из способов более надежного соединения двух секций трубы — это фланцевые концы, которые можно соединить болтами. Таким образом, даже если газы или жидкости накапливаются внутри трубы под высоким давлением, она часто без проблем удерживается.

Механика

Для соединения двух секций большой закрытой площади лучше всего использовать фланцы и болты.

Электроника

Фланцы имеют особое назначение в камерах и других электронных устройствах. Хотя фланцы в таких изделиях обычно не должны выдерживать высокое давление, они должны крепко держаться, чтобы не допустить проникновения вредных частиц. Эти фланцы обычно соединяют два разных материала, например, стекло объектива и остальную часть корпуса камеры.

Применение фланцев с длинной приварной шейкой ANSI

Применение, связанное с высоким давлением и потребностью в длинной и конической ступице, — это то, для чего чаще всего используются фланцы с приварной горловиной. Указание графика труб, для которых они будут использоваться, имеет первостепенное значение при заказе.

Применение фланцев с длинной приварной горловиной

Фланцы с длинной приварной горловиной используются в основном на судах, где требуется удлиненная горловина. Фланцы с длинной приварной горловиной (LWN) используются преимущественно на судах, где требуется удлиненная горловина. Это считается специальным фланцем из-за выступающей шейки или ступицы, которая действует как удлинитель расточки.

Коническая шейка помогает уменьшить толщину стали и выглядит как удлинение трубы. Стальные фланцы LWN в основном используются в химической и нефтяной промышленности, а также в коммерческих и жилых зданиях, которые подвергаются высоким уровням нагрузки и колебаниям температуры.

Два типа фланцев с приварной шейкой

Существует два типа фланцев с приварной шейкой: стандартные и длинные. Стандартные фланцы с приварной горловиной используются в фитингах для стыковой сварки. Длинные фланцы с приварной горловиной используются с патрубками и оборудованием сосудов. Фланцы изготавливаются в соответствии с внутренним диаметром трубы или фитингом. Причина, по которой он скучен, заключается в том, что он уменьшает коррозию и турбулентность, происходящие внутри трубы.

Применение очковых жалюзи

Очковый фланец состоит из соединенного кольца (распорки) и пластины (лопасти).

Очковые шторки обычно применяются для постоянного разделения систем трубопроводов или просто для соединения друг с другом. Очковая шторка представляет собой стальную пластину, разрезанную на два диска определенной толщины.

ОЧКОВАЯ ШТОРКА В ОТКРЫТОМ ПОЛОЖЕНИИ

ОЧКОВАЯ ШТОРКА В ЗАКРЫТОМ ПОЛОЖЕНИИ

Лопатки и прокладки для колец в основном такие же, как и очковые шторки, за исключением того, что они не прикреплены друг к другу.
Лопаты и распорки могут применяться в системах, где техническое обслуживание часто не требуется, или в системах с трубами большого диаметра. В зависимости от размера фланца и класса давления лопаты могут весить сотни фунтов. Чтобы избежать излишнего веса фланцевых соединений, обычно выбирают не очковую шторку, а 2 отдельные части.

ПРОСТАВКА КОЛЬЦА

Как и в случае с уже описанной заглушкой для очков, техническое обслуживание трубопроводной системы может быть причиной для временной замены прокладки для кольца на лопатку. Ослабив все болты и временно удалив половину болтов, можно установить лопату или прокладку. После замены прокладок (рекомендуется использовать новые прокладки) болты можно собрать и затянуть.
Небольшая проблема в том, что мы в принципе не можем видеть ни лопату, ни проставку, установленную между фланцами. Поэтому ручки часто имеют специальную маркировку или обе имеют разный дизайн; заказчик часто предоставляет собственную спецификацию.

Никогда не должно быть недостатка в том, что на рукоятке выгравированы диаметр и класс давления лопаты или распорки; это относится и к очковым шторкам.

Поверхности – Размеры – Материал

Уплотнительные поверхности очковых заглушек, лопаток или проставок для колец обычно выполняются в соответствии с отделкой поверхности фланца. Диаметр всегда немного больше выступа фланца; при правильной сборке болты просто не касаются заглушки или проставки.
Их диаметр зависит от размера фланца, а толщина от класса давления фланца.

Размеры очковых шторок, лопаток и кольцевых прокладок вы найдете в главном меню «Фланцы». размеры NPS 1/2 — NPS 24 для установки между фланцами ASME B16.5 в классах давления 150, 300, 600, 900, 1500 и 2500.
Очковые шторки, лопатки и прокладки для колец должны быть изготовлены из листа или поковки, одобренной для использования ASME B31.3, и иметь по существу тот же химический состав, что и сопряженные фланцы и трубопроводы.

Для чего нужен глухой фланец?

ГЛУХОЙ ФЛАНЕЦ В СОЗДАТЬ СТОПОР

Глухой фланец устанавливается на конце трубы или на стыке, который, возможно, будет расширением в этом направлении в будущем.

ГЛУХОЙ ФЛАНЕЦ В ПЕРЕКРЫТЬ ТРУБОПРОВОД

Глухой фланец представляет собой круглую пластину со всеми соответствующими отверстиями, кроме центрального отверстия, и из-за этой особенности глухой фланец обычно используется для закрытия концов систем трубопроводов и отверстий сосудов под давлением. Он также обеспечивает легкий доступ к внутренней части трубопровода или сосуда после того, как он был запечатан и должен быть вновь открыт.

Часто глухой фланец вставляется в трубопровод, когда требуется ремонт выше по линии. Это позволяет отсоединять фланцы ниже по потоку, не опасаясь потери жидкости. Часто этот тип блокировки используется при добавлении еще одной линии к существующему трубопроводу или при добавлении нового клапана. Эта блокада также используется для отключения линии, когда она больше не нужна.

Материалы для фланцев в зависимости от области применения

Фланцы стальных труб имеют плоское ребро, воротник или обод, которые используются для направления или усиления при соединении двух труб друг с другом. Материалы, размеры и размеры отверстий варьируются в зависимости от областей применения, для которых предназначены фланцы, и включают резьбовые, раструбные и накладные стили.

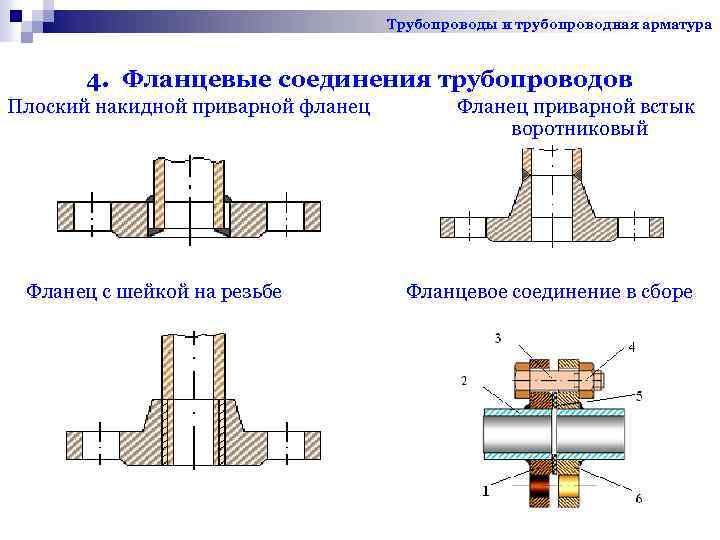

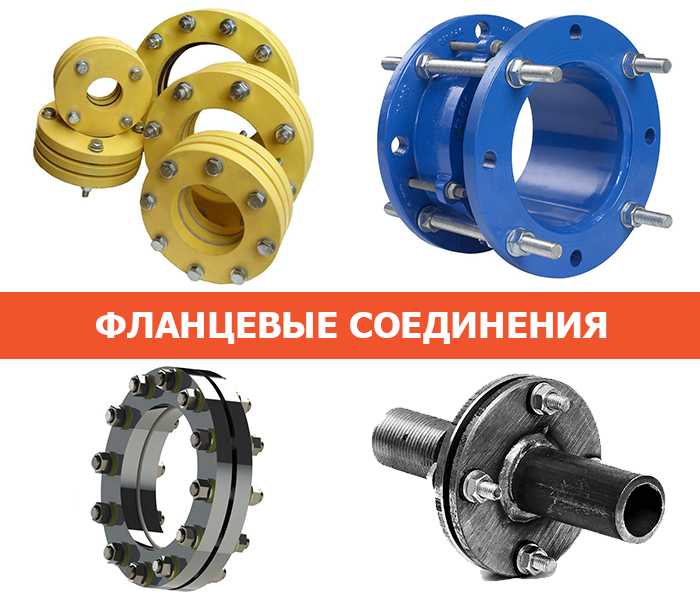

Фланцевое соединение

Существует множество способов соединения фланцев, включая резьбу, сварку или болтовое соединение. Резьбовой фланец лучше всего подходит для трубопроводов низкого давления или небольших трубопроводов, поскольку он может сохранять герметичность. Если ваш трубопровод имеет большие размеры или высокое давление, предпочтительным является приварной фланец. Котельная — это одно из мест, где могут использоваться приварные глухие фланцы из-за высокого давления.

Фланцевые соединения: фланцы, болты, гайки и прокладки

Фланец – это внешнее ребро на конце труб, клапанов и других расходных устройств для их сборки.

Размеры фланцев соответствуют конкретным стандартам: DIN, ANSI, AS, BS, JIS

Для фланцевого соединения требуется два фланца («основной» и «сопутствующий»), набор болтов и гаек (количество которых зависит от диаметра и класса фланца) и двух уплотнительных прокладок. Фланцевые соединения должны выполняться и контролироваться обученным персоналом, так как качество соединения имеет решающее значение для работы трубопроводной системы/трубопровода (стандарт TSE — TS EN 159).1 Часть 1-4 «Фланцы и их соединения» определяет ряд требований к выполнению надлежащих фланцевых соединений). Хотя все элементы соединения имеют решающее значение, опыт показывает, что большинство утечек возникает из-за неправильной установки уплотнительных элементов, т. е. прокладок.

Типичные соединения трубы с фланцем сварные или резьбовые. Приварные фланцы применяются для трубопроводов и трубопроводных систем с высокими давлениями и температурами и диаметром более 2 дюймов.

Резьбовые соединения вместо этого используются для установок меньшего диаметра и не подвержены сильным механическим воздействиям, таким как расширение, вибрация, сжатие, колебание (силы, которые могут расколоть резьбовое соединение). Во всех этих критических случаях рекомендуется сварка встык.

Тип торцевых фланцев

Существуют различные профили фланцев.

Фланец с выступом RF Фланцы с выступом (RF):

Фланцы RF уплотняются плоской прокладкой, предназначенной для установки между выступами двух сопряженных фланцев (оба с выступами). Рельефные поверхности имеют заданную текстуру для увеличения силы захвата и удержания этой плоской прокладки. Некоторые пользователи фланцев с выступом рекомендуют использовать спирально-навитые прокладки.

Кольцевое соединение с торцом RTJ Кольцевое соединение фланцев (RTJ) или кольцевое соединение с торцом (R-JF):

На торцах фланцев RTJ прорезаны канавки, в которые вставляются стальные кольцевые прокладки. Фланцы RTJ уплотняются, когда затянутые болты сдавливают прокладку между фланцами в канавки, деформируя (или «чеканя») прокладку, чтобы обеспечить тесный контакт внутри канавок, создавая уплотнение металл-металл.
Фланец RTJ может иметь приподнятую поверхность с прорезанной в нем кольцевой канавкой. Эта выступающая поверхность не служит какой-либо частью уплотнительного средства. Для фланцев RTJ, которые уплотняются кольцевыми прокладками BX, выступы соединенных и затянутых фланцев могут соприкасаться друг с другом. В этом случае сжатая прокладка не будет нести дополнительную нагрузку, кроме натяжения болта, вибрация и движение не смогут еще больше раздавить прокладку и уменьшить натяжение соединения.

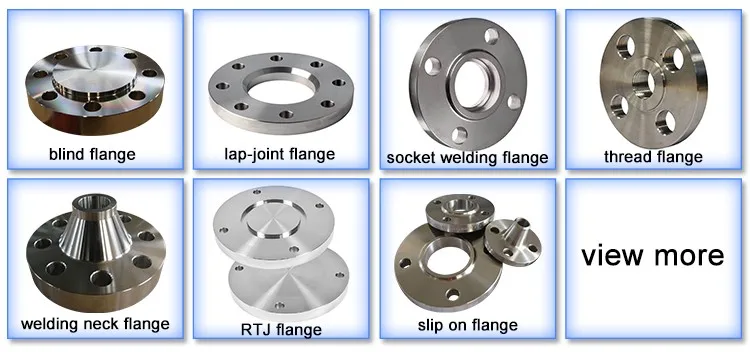

Типы соединений фланцев

Типы соединений фланцев обычно можно разделить на пять видов: плоская сварка, стыковая сварка, сварка враструб, свободные и резьбовые.

Фланец удобен в использовании, способен выдерживать большее давление. Ниже приведено подробное описание первых четырех видов:

Плоская сварка: только для сварки внешнего слоя, сварка внутреннего слоя не требуется; обычно он часто используется в трубах среднего и низкого давления. Номинальное давление трубы ниже 2,5 МПа. Уплотнительная поверхность плоских приварных фланцев бывает трех видов: гладкая, вогнуто-выпуклая и шпунтовая. Среди них гладкий тип является наиболее широко используемым и экономически выгодным.
Стыковая сварка: необходимо приварить как внешнюю, так и внутреннюю часть фланца. Обычно он широко используется в трубах среднего и высокого давления. Номинальное давление трубы находится в пределах: 0,25-2,5 МПа. Уплотнительная поверхность соединения фланца встык — вогнуто-выпуклого типа со сложной установкой. Поэтому стоимость рабочей силы, метода установки и вспомогательного оборудования немного высока.
Сварка враструб: обычно используется при номинальном давлении ниже 10,0 МПа. Номинальный диаметр меньше или равен 40 мм трубы.
Сыпучий: обычно используется в трубах с невысокой и слабокоррозионной средой. Поэтому этот вид фланцев устойчив к коррозии. Материал в основном нержавеющая сталь.

Применение анкерного фланца

Как мы знаем, система стальных трубопроводов может двигаться и трястись, когда жидкость течет по трубе, особенно когда система трубопроводов поворачивается в некоторых местах, жидкость толкает поворот в направлении жидкости текут. Другое применение анкерного фланца может привести к деформациям при изменении температуры в системе трубопроводов.

Анкерный фланец по индивидуальному заказу

Анкерный фланец устойчив к коррозии и имеет широкий спектр применения. У нас есть различные фланцы с резьбой, фланцы с приварной горловиной и накладные фланцы, и, конечно же, мы можем изготовить стальные фланцы на заказ в соответствии с вашими спецификациями.

Фланцы с соединением внахлестку

Фланцы с соединением внахлест (LJ-фланцы) используются на трубопроводах, оснащенных трубой с соединением внахлестку или патрубками с соединением внахлестку. Суммарная первоначальная стоимость двух элементов примерно на треть выше, чем у сопоставимых фланцев с приварной горловиной.

Боковая звездочка 90° R500 DN150 Экспорт в Филиппины с фланцами с соединением внахлестку

90-градусный отвод с керамической футеровкой Экспорт на Филиппины с фланцами внахлестку

Наша команда имеет высокую квалификацию и опыт в обслуживании и производстве всех видов стальных материалов.

Стандарты
Процесс
Материал
Заявки
АСТМ А234 ВПБ
АСТМ А213
АСТМ А333
АСТМ А335
АСТМ А78/А178М

Базальт литой
Фитинги для труб с базальтовым покрытием
Компенсаторы с керамическим покрытием
Боковой тройник с керамической футеровкой
A335 Хромомолибденовая труба
A333 Низкотемпературная трубка
Ребристая труба, котельные трубы
Противоэрозионные экраны для труб
Стальная пластина
Трубы из легированной стали склад

5 советов по первому использованию стальных трубных фланцев

Трубный фланец — это механическое устройство, предназначенное для соединения труб друг с другом. Она может быть в виде приварной шейки, где она приваривается к трубе или другой арматуре, привариваемой встык.

Резьбовой фланец или фланцевое кольцо привинчиваются к фланцу с помощью ответной трубы. Другие методы включают в себя использование соединения внахлестку для выполнения соединений с использованием заглушки, а также обычные соединения с натягом и сваркой внахлест.

Вот пять советов по использованию фланцев для стальных труб в первый раз:

Накидные фланцы для работы с низким давлением фланцы, которые просты в использовании, требуют меньше времени на установку и имеют низкую стоимость.
Кроме того, они полезны для некритических систем низкого давления, таких как пожарная вода, охлаждающая вода и другие несложные трубопроводы, поскольку их прочность примерно на 1/3 ниже, чем у фланец с приварной горловиной , в зависимости от сборки. Труба приваривается к ступице фланца и отверстию.
Если вы хотите проверить целостность вставного соединения, вы можете использовать магнитные частицы, простой визуальный тест или тест PT. Вы можете использовать накладные фланцы, размеры которых превышают NPS ½ (DN 15).
Фланцы для приварки враструб на трубопроводах высокого давления

При монтаже трубопроводов высокого давления диаметром менее 2 дюймов (DN50)Приварной фланец 0045 с раструбом предпочтительнее, когда пространство ограничено. Это поможет, если вы приварите трубу угловым швом к ступице фланца с раструбным сварным швом. Хороший опыт сварки фланцев имеет решающее значение для выполнения соединения, поскольку рентгенографический контроль углового сварного шва выполнить непросто.

Если, однако, соединение является визуальным и критическим, одного осмотра будет недостаточно, если он проводит испытания на магнитное разрушение или проникновение частиц для проверки прочности соединения.

Фланец для соединения внахлестку в трубопроводах из дорогостоящих материалов

Работа соединений внахлестку хороша для трубопроводов из таких дорогостоящих материалов, как нержавеющая сталь и никелевые сплавы. Это значительно снижает общую стоимость всех необходимых фланцевых соединений. Втулочный конец, приваренный к трубе, и опорные фланцы или фланцы внахлестку используются для соединения внахлестку.

Вы можете, например, использовать заглушку из нержавеющей стали в сочетании с углеродистой сталью Фланец внахлестку для хорошего сварного соединения при меньших затратах. Это становится все более распространенной альтернативой, поскольку волатильность цен на сталь становится проблемой.

Соединение фланцев с приваркой встык с стыковым швом для повышения производительности

На фланцах с приваркой имеется коническая ступица. Он поставляется с концом, выполненным в виде стыковой сварки, и может быть соединен с трубой и фитингами для стыковой сварки.
