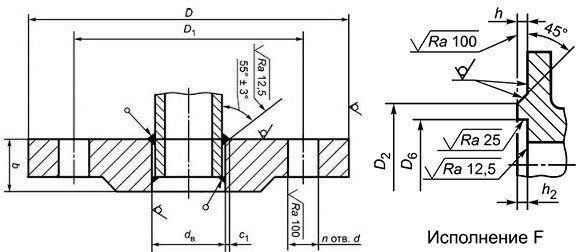

Исполнение f фланцы: Фланец ГОСТ 33259 тип 11 воротниковый

Содержание

Фланец ГОСТ 33259 тип 11 воротниковый

Фильтрация по стандартам:

ГОСТ

ISO

DIN

ВЕСЬ КАТАЛОГ

Подписаться на рассылку

В продаже нержавеющий фланец воротниковый ГОСТ 33259 2015. Марка стали 12х18н10т в наличии, под заказ возможна поставка стали 10Х17Н13М2Т.

С 01 апреля 2016 года на территории Российской Федерации на фланцы арматуры, соединительных частей и деталей трубопроводов на номинальное давление до 250 атмосфер, вступил в силу новый межгосударст­венный стандарт ГОСТ 33259-2015. Данный стандарт заменил существующие ГОСТ 12820-80, 12821-80, 12822-80. Сама конструкция, типы уплотнительной поверхности и геометрия фланцев осталась неизменной.

Отличие данного стандарта в группе контроля качества изготовления фланцев.


Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т(кислотостойкие)
Рабочее давление: от 10 МПа до 6,3 МПа (от 10 кгс/см², до 63 кгс/см²)
Рабочая температура: от -60°С до +600°С
Маркировка: фланец 50-10-01-1-B-12х18н10т-IV ГОСТ 33259-2015, где 50 - условный диаметр, 10 - допустимое рабочее давление, 01 - тип фланца, 1 - номер размерного ряда, В - исполне­ние уплотнительной поверхности, 12х18н10т - марка стали, IV - группа контроля, ГОСТ 33259-2015 - стандарт фланца
Страна производитель: Россия, Китай

Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого сое­динения.

Исполнение фланцев по Гост 33259 2015



Фланец ГОСТ 33259 тип 11, давление Pу 10/16



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружний диаметр воротника (Dn), мм Диаметр внутренний (d1), мм Толщина фланца (b), мм Высота фланца (h5), мм Кол-во крепеж. отверст. (n), шт
15 95/95 65/65 14/14 30/30 19/19 12/12 10/12 33/33 4/4
20 105/105 75/75 14/14 38/38 26/26 18/18 12/12 36/36 4/4
25 115/115 85/85 14/14 45/45 33/33 25/25 12/12 38/38 4/4
32 135/135 100/100 18/18 55/55 39/39 31/31 13/13
40/40
4/4
40 145/145 110/110 18/18 62/64 46/46 38/38 13/13 42/42 4/4
50 160/160 125/125 18/18 76/76 58/58 49/49 13/13 42/45 4/4
65 180/180 145/145 18/18 94/94 77/77 66/66 15/15 45/47 4/4
80 195/195 160/160 18/18 105/110 90/90 78/78 15/17 47/50 4/4
100 215/215 180/180 18/18 128/130 110/110 96/96 17/17 48/50 8/8
125 245/245 210/210 18/18 156/156
135/135
121/121 19/19 57/57 8/8
150 280/280 240/240 22/22 180/180 161/161 146/146 19/19 57/57 8/8
200 335/335 295/295 22/22 240/240 222/222 202/202 19/21 58/58 8/12
250 390/405 350/355 22/26 290/292 278/278 254/254 21/23 60/65 12/12
300 440/460 400/410 22/26 345/345 330/330 303/303 22/24 60/66 12/12
350 500/520 460/470 22/26 400/400 382/382 351/351 22/28 60/70 16/16
400 565/580 515/525 26/30 445/450 432/432 398/398 22/32 60/75 16/16
500 670/710 620/650 26/33 550/559 535/535 501/501 24/38 65/90 20/20
600 780/840 725/770 30/39 650/660 636/636 602/602 24/41 65/90 20/20
800 1010/1020 950/950 33/39 850/850 826/826 792/792 27/45 75/95 24/24
1000 1220/1255 1160/1170 33/45 1050/1060 1028/1028 992/992 29/49 80/110 28/28

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением B


Фланец ГОСТ 33259 тип 11, давление Pу 25/40



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота воротника (h5), мм Кол-во крепеж. отверстий(n), шт Вес одного фланца, кг
15 95/95 65/65 14/14 30/30 19/19 12/12 14/14 33/33 4/4 0,8/0,8
20 105/105 75/75 14/14 38/38 26/26 18/18 14/14 34/34 4/4 1/1
25 115/115 85/85 14/14 45/45 33/33 25/25 14/14 36/36 4/4 1,2/1,2
32 135/135 100/100 18/18 56/56 39/39 31/31 16/16 43/43 4/4 1,8/1,8
40 145/145 110/110 18/18 64/64 46/46 38/38 16/16 45/45 4/4 2,1/2,2
50 160/160 125/125 18/18 76/76 58/58 49/49 17/17 45/45 4/4 2,8/2,8
65 180/180 145/145 18/18 96/96 77/77 66/66 19/19 50/50 8/8 3,8/3,8
80 195/195 160/160 18/18 110/ 90/90 78/78 19/21 52/55 8/8 4,4/4,9
100 230/230 190/190 22/22 132/138 110/110 96/96 21/23 58/65 8/8 6,6/7,4
125 270/270 220/220 26/26 160/160 135/135 121/120 23/25 65/65 8/8 9,4/1,0
150 300/300 250/250 26/26 186/186 161/161 146/146 25/27 68/68 8/8 12,5/13
200 360/375 310/320 26/30 245/250 222/222 202/202 27/35 75/85 12/12 17,5/24
250 425/445 370/385 30/33 300/310 278/278 254/252 29/39 75/98 12/12 24,4/37
300 485/510 430/450 30/33 352/368 330/330 303/301 32/42 80/112 16/16 33,3/57
350 550/570 490/510 33/33 406/418 382/382 351/351 36/48 85/116 16/16 46,6/70
400 610/655 550/585 33/39 463/480 432/432 398/398 40/54 100/135 16/16 65/107
500 730/755 660/670 39/45 570/580 535/535 500/495 44/58 100/140 20/20 89/133
600 840/890 770/795 39/52 670/686 636/636 600/595 49/58 115/140 20/20 123/181
800 1075/1135 990/1030 45/56 874/908 826/826 790/795 55/71 135/190 24/24 214/344
1000 1315/1360 1210/1250 56/56 1084/1140 1028/1028 992/995 59/77 150/235 28/28 312/541

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением В


Фланец ГОСТ 33259 тип 11, давление Pу 63



Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм
Высота воротника (h5), мм
Кол-во креп. отверстий (n), шт Вес одного фланца, кг
15 105 75 14 38 19 12 16 46 4 1,1
20 125 90 18 48 26 18 18 54 4 1,9
25 135 100 18 52 33 25 20 56 4 2,2
32 150 110 22 64 39 31 21 60 4 3
40 165 125 22 74 46 37 21 65 4 3,8
50 175 135 22 86 58 47 23 67 4 4,7
65 200 160 22 106 77 64 25 72 8 6,3
80 210 170 22 120 90 77 27 72 8 7,3
100 250 200 26 140 110 94 29 77 8 11
125 295 240 30 172 135 118 33 95 8 17
150 340 280 33 206 161 142 35 105 8 25
200 405 345 33 264 222 198 41 110 12 36,6
250 470 400 39 316 278 246 45 115 12 51
300 530 460 39 370 330 294 50 120 16 69
350 595 525 39 430 382 342 56 140 16 99

Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11
с уплотнительным исполнением В


Группа контроля по ГОСТ Р 33259


На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные циф­ры указывают к какой группе контроля принадлежит фланец. Ниже представлена табли­ца с подробным описанием.
Группа контроля Условия комплектования партии Вид и объем испытаний Сдаточные характеристики Применяемость
I Заготовки одной марки стали Химический анализ - каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам
II Заготовки одной марки стали, совместно прошедшие термическую обработку Химический анализ - каждая плавка.
Измерение твердости - 5 % партии,
но не менее 5 шт.
МКК по требованию заказчика
Химический состав.
Твердость
Для фланцев PN ≤ 6 всех DN и для фланцев PN ≤ 16 DN ≤ 300 для рабочих сред, не относящихся к опасным веществам
III Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Неразрушающий контроль -
по требованию заказчика.
МКК по требованию заказчика
Химический состав.
Твердость
Для фланцев PN ≤ 25 всех DN для рабочих сред, не относящихся к опасным веществам.
Для фланцев PN ≤ 6 DN ≤ 150
для жидких рабочих сред, относящихся к опасным веществам
IV Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Механические свойства - 1 % каждой садки,
но не менее 2 шт.
Неразрушающий контроль - каждая заготовка.
МКК по требованию заказчика
Химический состав.
Твердость.
Механические свойства (предел текучести, относительное сужение, ударная вязкость).
Стойкость к МКК
Для фланцев PN ≤ 160 всех DN для всех сред
V Индивидуально каждая заготовка Химический анализ - каждая плавка.
Измерение твердости - каждая заготовка.
Механические свойства - каждая заготовка.
Неразрушающий контроль - каждая заготовка.
МКК по требованию заказчика
Для фланцев PN > 160 всех DN для всех сред

Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Классификация фланцев. Исполнения фланцев. > Полезная информация > ТОП ДЕТАЛЬ

24.01.2014

Из предыдущей статьи стало понятно, что фланец - это отличный способ соединения труб, задвижек, клапанов и других предметов, для создания системы трубопроводов. Данный метод соединения оборудования дает простой доступ для очистки, осмотра или модификации трубопроводной системы.

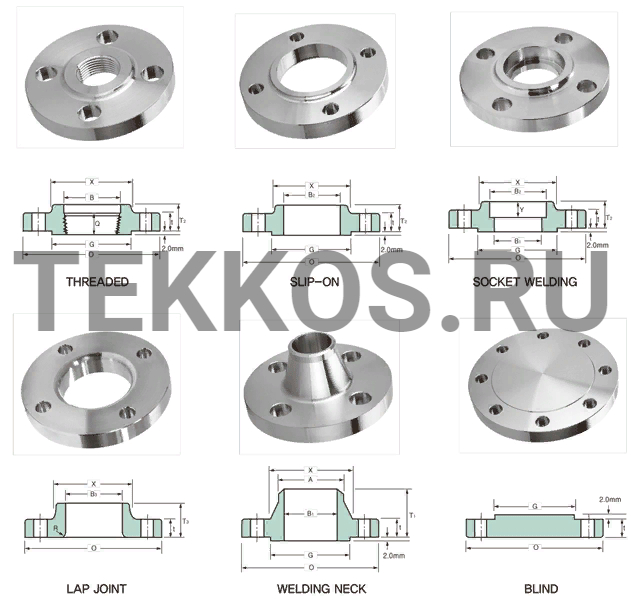

Все фланцы различают по типам: плоские, воротниковые, свободные на приварном кольце. Данные типы регламентируются по ГОСТам соответственно ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80 (см. Полезная информация ­­―> ГОСТы).

Также фланцы могут изготавливать по 2 стандартам:

- DIN – немецкий институт стандартизации;

- ANSI/ASME – американский стандарт.

Также фланцы можно разделить по типам исполнения.

Исполнением фланцев являются геометрические параметры соединительной поверхности. Фланцевые исполнения бывают разных геометрий. По всем ГОСТам первое исполнение является самым распространенным. Первого фланцевое исполнение считается базовым, так как из него можно произвести и изготовить любое другое исполнение.

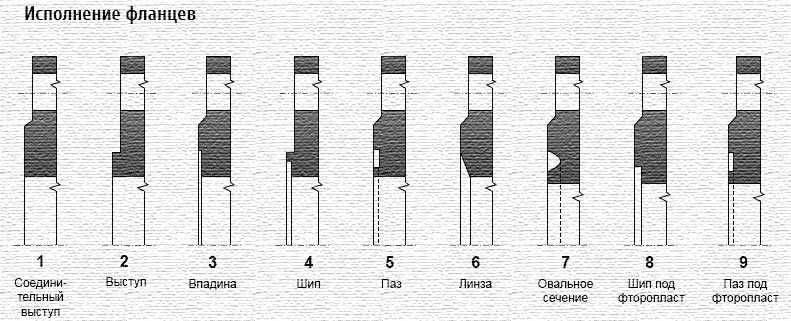

Всего существует 9 разных исполнений для плоских и воротниковых фланцев. Фланцевые исполнения регламентируются ГОСТом 12815-80:

  • Исполнение 1. с соединительным выступом.
  • Исполнение 2. с выступом.
  • Исполнение 3. с впадиной.
  • Исполнение 4. с шипом.
  • Исполнение 5. с пазом.
  • Исполнение 6. под линзовую прокладку.
  • Исполнение 7. под прокладку овального сечения.
  • Исполнение 8. с шипом под фторопластовую прокладку.
  • Исполнение 9. с пазом под фторопластовую прокладку.



Выбор того или иного исполнения фланца обусловлен, прежде всего, технологическими особенностями применения исполнения фланца. Это зависит и от геометрии уплотнительной поверхности присоединяемого элемента, рабочего давления, условного диаметра, материала изготовления фланцевых соединений и т.д.
Практически для каждого ГОСТа на фланцы существует свой ГОСТ на исполнения уплотнительных поверхностей. К примеру,  для  ГОСТ 28759.4-90 (фланцы сосудов и аппаратов под прокладку восьмиугольного сечения) исполнений уплотнительных поверхностей размеров фланцев существует только два:

1 - под прокладку восьмиугольного сечения монометаллические;

2 - под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.

Основной задачей исполнений фланцев является обеспечение герметичности фланцевого соединения, причем для этого могут применяться различного вида прокладочные круги. Прокладки могут быть металлические (прокладки  линзовые, овального сечения, восьмиугольного сечения), а могут быть изготовлены из неметаллических материалов (паронит, фторопласт). Применение уплотнительных прокладок для фланцев с различными типами исполнения, положительно влияет на обеспечение герметичности фланцев и фланцевых соединений. Как  правило, неметаллические прокладки применяются до 6,18 МПа рабочего давления, а металлические прокладки - свыше 6,18 МПа рабочего давления фланцевых соединений. Применение прокладочных материалов и различных исполнений фланцев, а также крепежных элементов (гайки, шпильки, болты), обеспечивают надежное герметичное фланцевое соединение.


Фланцы арматуры, соединительных частей и трубопроводов ГОСТ 12815-80

Главная » Продукция » Фланцы » Фланцы арматуры

Узнать цену

Узнать цену

Область применения

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Также в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1—ГОСТ 28759.5

Стандарт может быть использован для подтверждения соответствия.

Типы фланцев и исполнения уплотнительных поверхностей

Технические требования

Фланцы должны изготавливаться в соответствии с требованиями настоящего стандарта и/или по рабочим чертежам, утвержденным в установленном порядке. Давления номинальные, рабочие, пробные — по ГОСТ356. Допускается в отверстиях под крепежные детали выполнение резьбы. Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких номинальных давлений, изготавливать толщиной b для максимального давления, а также применять фланцы на бóльшие номинальные давления по сравнению с номинальным давлением изделия.

Фланцы арматуры должны изготовляться с уплотнительными поверхностями исполнений А, В, D, D1, D2, F, F1, F2, J, K, M. Другие уплотнительные поверхности(с выступом или шипом) фланцев арматуры (С, С1, С2, Е, Е1, Е2, L) допускается применять только по требованию заказчика.

Фланцы с исполнением уплотнительных поверхностей А, B, C, C1, C2, D, D1, D2, E, E1, E2, F, F1, F2 применяются в соединениях, уплотняемых эластичными (ГОСТ15180), металлическими зубчатыми, спирально-навитыми (ГОСТ Р52376), графитовыми, металлографитовыми на основе терморасширенного графита и другими плоскими прокладками (ГОСТ15180). Фланцы с исполнением уплотнительных поверхностей K и J применяются соответственно с линзовы-ми и овального сечения прокладками (ГОСТ Р53561). Фланцы с исполнением уплотнительных поверхностей L и M применяются с прокладками на основе фторопласта-4 (ГОСТ15180).

Фланцы должны изготавливаться методами, обеспечивающими соблюдение геометрических размеров и механических свойств в соответствии с выбранными типами фланцев, маркой материалов и группой контроля, а для фланцев, применяемых на опасных производственных объектах, — с учетом требований. Фланцы типов 01, 02, 03, 04 (плоские) допускается изготавливать сварными из частей при условии выполнения сварных швов с полным проваром по всему сечению фланца. Качество радиальных сварных швов должно быть проверено радиографическим или ультразвуковым методом в объеме 100 %. При изготовлении фланцев с применением сварки в рабочих чертежах должны быть указаны требования к сварке и контролю качества сварного соединения (например, по). Фланцы типа 11 (стальные приварные встык) следует изготавливать из поковок, штамповок или бандажных заготовок. Не допускается изготовление фланцев типа 11 из листового проката методом обточки. Метод и технологию производства определяет изготовитель, если иное не оговорено дополнительно при заказе.

Фланцы номинальных диаметров DN ≤600 рассчитаны по ГОСТ Р52857.4 на действие внутреннего давления среды в соединениях при использовании прокладок по ГОСТ15180 без учета внешних нагрузок, изгибающих моментов и коррозионного воздействия. Работоспособность фланцевого соединения всех типоразмеров при использовании всех типов прокладок с учетом конкретных условий эксплуатации соединения (в т. ч. внешних нагрузок, изгибающих моментов, коррозионного воздействия рабочей и окружающей среды), а также фланцев DN> 600 от действия внутреннего давления среды должна подтверждаться расчетом, данными эксплуатации или испытаниями. Расчеты производить по утвержденной методике (например, по ГОСТ Р52857.4).

Чугунные фланцы следует применять только с эластичными прокладками.

Размеры, материалы и технические требования к прокладкам — по нормативной документации и/или по рабочим чертежам, утвержденным в установленном порядке. Размеры прокладок должны обеспечивать собираемость фланцевого соединения с учетом размеров исполнений уплотнительных поверхностей фланцев.

скачать ГОСТ 12815-80

Назад

Фланцы стальные плоские приварные ГОСТ 33259-2015

Наименование  -  Фланец  стальной  плоский  приварной  ГОСТ 33259-2015  кованый  Ру 6,  Ру 10,  Ру 16,  Ру 25
Применение  -  приварные  стальные  кованые  фланцы  изтотовленные  в  соответствии с  ГОСТ 33259-2015  используются  для  соединения  стальных  труб  с  различной  трубопроводной  арматурой  ( фланцевые  шаровые  краны,  чугунные  и  стальные  задвижки,  дисковые  затворы,  обратные  клапаны,  компенсаторы,  фланцевые  фильтры,  насосы  и  т. д. )
Страна - производитель  -  Россия
Регламентирующий  документ
  -  ГОСТ 33259-2015
Исполнение  -  В
Ряд  -  1
Тип  -  01
Давление  номинальное,  PN
=  0.6  ( 6 ) . . . 2.5  ( 25 ) МПа  ( кгс/см2 )
Материал
  -  сталь 20  или  сталь Ст3сп-2
Температура  рабочей  среды:
  фланцы  из  стали  20  =  - 40°С . . . + 475°С
  фланцы  из  стали  Ст3сп-2  =  - 30°С . . . + 300°С
Рабочая  среда  -  вода,  пар,  газ
Сертификат  соответствия  /  паспорт  качества  ( по  запросу )
Цена  /  прайс  ( по  запросу )

Мы  предлагаем  фланцы  стальные  плоские  приварные  ГОСТ 33259-2015
номинальное  давление  Ру 6,  Ру 10 Ру 16  и  Ру 25 отводы переходы  высокого  качества:

1.   Фланцы  стальные  плоские  приварные  Ру 6  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )


Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб. )

Фланец стальной Ду 32
плоский приварной
Ру 6 ГОСТ 33259-2015
3239120904xМ12151.02цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 6 ГОСТ 33259-2015
40461301004xМ12161.21цена по
запросу

Фланец стальной Ду 50
плоский приварной
Ру 6 ГОСТ 33259-2015

50591401104xМ12161. 33цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 6 ГОСТ 33259-2015
65781601304xМ12161.63цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 6 ГОСТ 33259-2015
80911851504xМ16182.44цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 6 ГОСТ 33259-2015
1001102051704xМ16182. 85цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 6 ГОСТ 33259-2015
1251352352008xМ16203.88цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 6 ГОСТ 33259-2015
1501612602258xМ16204.65цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 6 ГОСТ 33259-2015
2002223152808xМ16225. 9цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 6 ГОСТ 33259-2015
25027337033512xМ16237.7цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 6 ГОСТ 33259-2015
30032543539512xМ202410.3цена по
запросу


2.   Фланцы  стальные  плоские  приварные  Ру 10  кованные
ГОСТ 33259-2015,  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб. )

Фланец стальной Ду 15
плоский приварной
Ру 10 ГОСТ 33259-2015
151995654xМ12120.51цена по
запросу
Фланец стальной Ду 20
плоский приварной
Ру 10 ГОСТ 33259-2015
2026105754xМ12140.75цена по
запросу
Фланец стальной Ду 25
плоский приварной
Ру 10 ГОСТ 33259-2015
2533115854xМ12140. 89цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 10 ГОСТ 33259-2015
32391351004xМ16161.4цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 10 ГОСТ 33259-2015
40461451104xМ16181. 72цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 10 ГОСТ 33259-2015
50591601254xМ16182.06цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 10 ГОСТ 33259-2015
65781801454xМ16202. 8цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 10 ГОСТ 33259-2015
80911951604xМ16203.19цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 10 ГОСТ 33259-2015
1001102151808xМ16223. 96цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 10 ГОСТ 33259-2015
1251352452108xМ16245.4цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 10 ГОСТ 33259-2015
1501612802408xМ20246. 97цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 10 ГОСТ 33259-2015
2002223352958xМ20248.05цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 10 ГОСТ 33259-2015
25027339035012xМ202610. 7цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 10 ГОСТ 33259-2015
30032544040012xМ202812.9цена по
запросу
Фланец стальной Ду 400
плоский приварной
Ру 10 ГОСТ 33259-2015
40042656551516xМ243021. 6цена по
запросу
Фланец стальной Ду 500
плоский приварной
Ру 10 ГОСТ 33259-2015
50053067062020xМ243228цена по
запросу



3.  Фланцы  стальные  плоские  приварные  Ру 16  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв.
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб.)

Фланец стальной Ду 15
плоский приварной
Ру 16 ГОСТ 33259-2015
151995654xМ12140.61цена по
запросу
Фланец стальной Ду 20
плоский приварной
Ру 16 ГОСТ 33259-2015
2026105754xМ12160. 86цена по
запросу
Фланец стальной Ду 25
плоский приварной
Ру 16 ГОСТ 33259-2015
2533115854xМ12181.17цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 16 ГОСТ 33259-2015
32391351004xМ16181. 58цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 16 ГОСТ 33259-2015
40461451104xМ16201.96цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 16 ГОСТ 33259-2015
50591601254xМ16222. 58цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 16 ГОСТ 33259-2015
65781801454xМ16243.42цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 16 ГОСТ 33259-2015
80911951604xМ16243. 71цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 16 ГОСТ 33259-2015
1001102151808xМ16264.73цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 16 ГОСТ 33259-2015
1251352452108xМ16286. 38цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 16 ГОСТ 33259-2015
1501612802408xМ20288.2цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 16 ГОСТ 33259-2015
20022233529512xМ203010. 2цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 16 ГОСТ 33259-2015
25027340535512xМ243114.5цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 16 ГОСТ 33259-2015
30032546041012xМ243217. 8цена по
запросу
Фланец стальной Ду 400
плоский приварной
Ру 16 ГОСТ 33259-2015
40042658052516xМ273831.0цена по
запросу
Фланец стальной Ду 500
плоский приварной
Ру 16 ГОСТ 33259-2015
50053071065020xМ304857. 0цена по
запросу



4.  Фланцы  стальные  плоские  приварные  Ру 25  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )



Технические  характеристики  и  размеры  фланцев

Наименование

Диаметр
условный
Ду
(мм)

Диаметр
dв
(мм)

Диаметр
D
(мм)

Диаметр
D1
(мм)

nотв.
х
d

Толщина
b
(мм)

Вес
(кг)

Стоимость
(руб. )

Фланец стальной Ду 25
плоский приварной
Ру 25 ГОСТ 33259-2015
2533115854xМ12181.17цена по
запросу
Фланец стальной Ду 32
плоский приварной
Ру 25 ГОСТ 33259-2015
32391351004хМ16201.77цена по
запросу
Фланец стальной Ду 40
плоский приварной
Ру 25 ГОСТ 33259-2015
40461451104xМ16222. 18цена по
запросу
Фланец стальной Ду 50
плоский приварной
Ру 25 ГОСТ 33259-2015
50591601254xМ16242.8цена по
запросу
Фланец стальной Ду 65
плоский приварной
Ру 25 ГОСТ 33259-2015
65781801458xМ16243. 22цена по
запросу
Фланец стальной Ду 80
плоский приварной
Ру 25 ГОСТ 33259-2015
80911951608xМ16264.06цена по
запросу
Фланец стальной Ду 100
плоский приварной
Ру 25 ГОСТ 33259-2015
1001102301908xМ20285. 92цена по
запросу
Фланец стальной Ду 125
плоский приварной
Ру 25 ГОСТ 33259-2015
1251352702208xМ24308.26цена по
запросу
Фланец стальной Ду 150
плоский приварной
Ру 25 ГОСТ 33259-2015
1501613002508xМ243010. 5цена по
запросу
Фланец стальной Ду 200
плоский приварной
Ру 25 ГОСТ 33259-2015
20022236031012xМ243213.3цена по
запросу
Фланец стальной Ду 250
плоский приварной
Ру 25 ГОСТ 33259-2015
25027342537012xМ273418. 9цена по
запросу
Фланец стальной Ду 300
плоский приварной
Ру 25 ГОСТ 33259-2015
30032548543016xМ273824цена по
запросу


Сопутствующие  товары

С  этим  товаром  покупают

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. [email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО "ПРОТОН",  Россия,  Москва,  проспект  Андропова,  д. 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Фланцы

Фланцы - это соединительные элементы конструкции трубопровода, которые представляет собою диски или кольца (а иногда квадратную рамку) с отверстиями для болтов. Фланцы предназначены для прочного и герметичного присоединения арматуры к трубопроводам, для соединения труб и их частей между собой, прикрепления их к различному оборудованию, другим аппаратам и сосудам и пр.

Изготавливают фланцы несколькими способами - гибкой из стальной полосы, горячей штамповкой, газовой вырезкой, центробежным электрошлаковым литьем (ЦЭШЛ), ковочным методом изготовления деталей. В качестве материала, как правило, использованы нержавеющие, легированные и углеродистые марки стали

Подразделяют фланцы

В соответствии с основными стандартами Исток-Реал производит и поставляет следующие фланцы

- Фланцы плоские приварные по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12820-80 используются для соединения двух участков трубы, деталей и оборудования. При монтаже такой фланец приваривается к детали (трубе) двумя швами

- Фланцы воротниковые (приварные встык) по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12821-80 используются для соединения двух участков трубы, деталей и оборудования. При монтаже такой фланец приваривается к детали (трубе) одним швом

- Фланцы свободные на приварном кольце ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12822-80 данный элемент состоит из двух частей фланца и кольца, такая деталь отличается удобством при монтаже, приваривается только кольцо, тем самым обеспечивается удобство для стыковки фланцев болтовыми соединениями.

- Фланцы плоские свободные на отбортовке ГОСТ 33259-2015, ГОСТ Р 54432-2011

- Фланцы соединения устьевого оборудования ГОСТ 28919-91 используются для соединения устьевого нефтепромыслового оборудования со стальными кольцевыми прокладками восьмиугольного сечения

- Фланцы сосудов и аппаратов ГОСТ 28759-90 используются для сосудов и аппаратов в химической, нефтехимической, нефтеперерабатывающих отраслях.

- Фланец стальной резьбовой ГОСТ 9399-81 для соединения частей и арматуры с линзовым уплотнением.

- Фланцы стальные по ASME (ANSI) B.16.5,  В 16.47  в соответствии с требованиями Американского института стандартов отличается от российских стандартов контруктивно.

Американский национальный институт стандартов (англ. American National Standards Institute, ANSI) - объединение американских промышленных и деловых групп, разрабатывающее торговые и коммуникационные стандарты, член ISO.

Cтандарт фланцев ANSI включает следующие исполнения фланцев: фланец приварной встык/воротниковый (Weld Neck), фланец приварной (Slip On), фланец с резьбой (Screwed/Threaded), фланец приварной внахлест (Lapped), фланец приварной с впадиной под сварку (Socket Weld).

Предназначены фланцы ANSI для коммуникационных соединений труб различного диаметра при эксплуатации на предприятиях нефтегазового комплекса в холодном и умеренном климате.
Давление:

Класс

150

300

400

600

900

1500

2500

PN (бар)

16-25

50

68

100

150

250

420

 Проход от NPS ½ до NPS 24 (DN 15-600 мм. )

DN в дюймах(")

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

3"

3 1/2"

4"

Ду в мм

15

20

25

32

40

50

65

80

90

100

DN в дюймах(")

5"

6"

8"

10"

12"

14"

16"

18"

20"

24"

Ду в мм

125

150

200

250

300

350

400

450

500

600

Типы фланцев:

 Тип фланца

Обозначение по ASME

 Воротниковый (приварной встык)

WN – Welding Neck

 Свободный сварной (плоский)

SO – Slip-ON Welding

 Глухой (заглушка)

BL - Blind

 Резьбовой

Th- Threaded

 Переходной сварной

SW-Socket Welding

 Нахлесточный

Lp- Lapped


Типы уплотнительной поверхности (исполнения):

Исполнения

Обозначение по ASME

Обозначение по ГОСТ

 соединительный выступ

RF

Исполнение 1

 выступ

LM

Исполнение 2

 впадина

LF

Исполнение 3

 шип

LT

Исполнение 4

 паз

LG

Исполнение 5

 под прокладку ов. сечения

RTJ

Исполнение 7

 Стандарт ASME В16.47 – Стальные фланцы больших диаметров

(свыше 24”) охватывает оценочные характеристики давления и температуры, типы  фланцев и их лицевые части, размеры, допуски, маркировку, контроль. Включает фланцы с обозначениями оценочных характеристик классов 150, 300, 400, 600, 900 (PN 16-150 бар), серии А и серии В и размерами от NPS 26 до NPS 60 (DN 650-1500 мм.)

      По данному стандарту изготавливаются фланцы  только двух типов: воротниковый (WN) и глухой (BL) с соединительными площадками RF и RTJ.

       Пример: условное обозначение при заказе круглого воротникового фланца DN 40” класс 600 серии А под прокладку овального сечения (RTJ)  из стали 12Х18Н10Т:

    -ASME B16.47/А 40” WN 600 RTJ Sch XS (20,62) 12Х18Н10Т.

Исполнение уплотнительной поверхности фланцев ANSI:

* RF (Raised Face) - соединительной выступ

* LM (Large Male) - уплотнительная поверхность с крупным выступом

* LF (Large Female) - уплотнительная поверхность с крупной впадиной

* SM (Small Male) - уплотнительная поверхность с малым выступом

* SF (Small Female) - уплотнительная поверхность с малой впадиной

* LT (Large Tongue) - уплотнительная поверхность с крупным шипом

* LG (Large Groove) - уплотнительная поверхность с крупным пазом

* ST (Small Tongue) - уплотнительная поверхность с малым шипом

* SG (Small Groove) - уплотнительная поверхность с малым пазом

* RTJ (Ring Type Joint) - уплотнительная поверхность с впадиной под прокладку овального сечения

- Фланцы стальные по DIN-EN. 1092-1

Номер стандарта DIN EN 1092-1:2007. DIN - Deutsches Institut für Normung e.V. (сокр. DIN) - Немецкий институт по стандартизации. Этот стандарт определяет размер фланцев DIN, количество отверстий и их диаметр.

Полное название стандарта DIN EN 1092-1:2007 Фланцы и их соединения. Круглые фланцы для труб, арматуры, фитингов и вспомогательных устройств с указанием PN. Часть 1.Стальные фланцы.

Немецкая версия стандарта EN 1092-1:2007 Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories, PN designated - Part 1: Steel flanges; German version EN 1092-1:2007

Область применения фланцев DIN EN 1092-1:2007. Данный европейский стандарт устанавливает требования к круглым стальным фланцам DIN, работающим при давлении от PN 2,5 до PN 400 и имеющим размеры от DN 10 до DN 4000. Данный стандарт фланцев DIN определяет: типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев; размеры болтов; зависимость давления от температуры, массу.


Типы фланцев:

 Тип фланца

Обозначение по DIN

 Плоский

01

 Свободный с приварным стаканом

02

 Свободный с привариваемой горловиной

04

 Глухой (заглушка)

05

 Воротниковый (приварной встык)

11

 С надвигаемой оправкой под сварку

12

 Резьбовой

13

 Неразъемный

21

Соединительные площадки (исполнения):

Тип лицевой части

(форма уплотнит. поверхности)

Обозначение

DIN ЕN 1092-1

Обозначение

ГОСТ

Ранее прим.  oбозначение в
DIN

 гладкая поверхность

A



A; B

 соединительный выступ

В (В1 или В2)

Исполнение 1

C; D;E

 выступ

Е

Исполнение 2

V13

 впадина

F

Исполнение 3

R13

 шип

С

Исполнение 4

F

 паз

D

Исполнение 5

N

 выступ под кольцо

G



R14

 паз под кольцо

Н



V14



Дополнительно при заказе могут  указывать:

1. Толщина стенки S, если она отличается от приведенной в данном стандарте.

2.Тип резьбы, если фланец резьбовой.

3.Диаметр отверстия при DN более 600.

Маркировать: торговый знак предприятия, условное обозначение, № плавки по требованию заказчика.

Действие стандарта DIN EN 1092-1: 2007  распространяется не на все размеры фланцев по стандартам DIN. По поводу размеров фланцев, не определяемых данным стандартом, обращаться к стандарту DIN 2500.
В раннее применяемых немецких стандартах:

1. Каждому номинальному давлению соответствует свой стандарт DIN

РN, кг

1

6

10

16

25

40

63

100

160

250

320

400

DIN

2630

2631

2632

2633

2634

2635

2636

2637

2638

2628

2629

2627


2. В обозначении указывается условный проход и диаметр трубы, т.к. существует два ряда диаметра трубы (европейский – ряд1 и немецкий – ряд 2).

- Фланцы под НКТ

- Фланцы по чертежам

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют...

При ФЛАНЦЕВОМ СОЕДИНЕНИИ фланец корпуса арматуры и соответствующий фланец трубопровода (его называют ответным), между которыми установлена прокладка, стягиваются друг с другом при помощи крепежа – болтов или шпилек с гайками. Усилие затяжки должно быть достаточным для того, чтобы обжать прокладку и создать на контактных поверхностях фланцев удельные давления, необходимые для обеспечения герметичности соединения по отношению к внешней среде.

Конструкция фланца представляет собой, как правило, круглую пластину, в центре которой имеется отверстие с диаметром, близким к DN для прохода среды, а на периферии – отверстия для болтов или шпилек.

На кольцевой площадке между центральным отверстием и отверстиями для крепежа оформляется уплотнительная поверхность, конструкция и размеры которой зависят от типа применяемой прокладки, а также от PN и DN арматуры.

Фланцы, стягиваемые четырьмя болтами или шпильками, на давление не выше 4 МПа могут выполняться квадратными с такими же размерами уплотнительных поверхностей (и, кстати, с такой же прочностью), как и для круглых фланцев.

Описанная конструкция (при правильном её монтаже) создает на обеих присоединительных концах корпуса арматуры прочное и надёжное соединение её с трубопроводом. Арматуру, присоединяемую к трубопроводу при помощи фланцев, называют ФЛАНЦЕВОЙ АРМАТУРОЙ.

Здесь следует заметить, что существуют некоторые конструктивные исполнения шаровых кранов, обратных и дисковых затворов, которые устанавливаются между фланцами трубопровода, хотя сами фланцев для присоединения не имеют.

На торцах корпуса такой арматуры оформляются уплотнительные поверхности для установки прокладок. Корпус вместе с прокладками зажимается двумя фланцами трубопровода при помощи длинных шпилек с гайками, которые располагаются вокруг корпуса арматуры. Такую арматуру называют БЕСФЛАНЦЕВОЙ, СТЯЖНОЙ ИЛИ «ВАФЕЛЬНОЙ».

Она дает существенную экономию металла при изготовлении корпусов. Но это возможно лишь при малых габаритных размерах вдоль оси трубопровода и соответствующей конструкции корпуса, близкой по форме к телу вращения.

Фланцы арматуры имеют несколько различных конструктивных исполнений уплотнительных поверхностей. Это связано с различными видами применяемых прокладок и с различными конструкциями соединений фланца арматуры с ответным фланцем. Для обеспечения герметичности фланцевого соединения арматура – трубопровод применяются прокладки плоские и фасонного сечения. Плоская прокладка представляет собой кольцо, как правило, вырезанное из листового уплотнительного материала (паронит, фторопласт, картон и др.).

В некоторых случаях применяются также прокладки асбометаллические, в которых мягкая сердцевина помещена в металлическую оболочку.

К прокладкам фасонного сечения относят прокладки из металла ОВАЛЬНЫЕ (сечение в виде овала) и ЛИНЗОВЫЕ (сечение чечевидной формы). Контакт таких прокладок с уплотнительными поверхностями фланцев осуществляется по очень узкому кольцу, что позволяет создать большие удельные давления для обеспечения надежной герметичности соединения. Поэтому такие прокладки при высоких давлениях заслуживают предпочтение по сравнению с прокладками плоскими.

Самые простые по конструкции и изготовлению фланцы – с плоской (без специальной выточки) привалочной поверхностью (её часто называют «зеркало»). Плоская прокладка устанавливается между поверхностями фланцев, образуя так называемое незащищенное соединение. Такое фланцевое соединение применяют обычно при давлениях не более 2,5 МПа.

В арматуре, внутренние поверхности которой имеют защитное покрытие – футеровку из резины, фторопласта, полиэтилена (кроме эмали!), футеровка заходит и на уплотнительные поверхности фланцев, выполняя роль прокладок.

Для арматуры холодильных установок (рабочая среда – аммиак, хладоны с PN 2,5 МПа) и другой арматуры при давлениях от 4 МПа и выше предпочтительнее ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ЗАЩИЩЕННОГО ТИПА.

Во фланце арматуры вокруг проходного отверстия выполняется выточка, а во фланце трубопровода – соответствующий выступ. Такое соединение называется «ВЫСТУП – ВПАДИНА» (или, как говорят монтажники, «папа-мама»). Прокладка помещается в выточке – впадине и после прижатия выступом оказывается защищенной от выдавливания замком по внешней стороне. В таком соединении могут использоваться прокладки не только из листового материала, но и металлические с мягким наполнителем.

Заметим, что иногда выступ делается на фланце арматуры, а впадина на фланце трубопровода. Это допускается стандартом и на характер соединения не влияет.

Для условий эксплуатации с более ответственными требованиями применяют соединения, где на фланце арматуры имеется кольцевой паз, а на ответном фланце – соответствующий кольцевой выступ (шип). Такое соединение называют «ШИП-ПАЗ». Прокладка укладывается в паз, зажимается шипом и оказывается защищенной замком как по внешней, так и по внутренней сторонам. Такой тип соединения позволяет, использовать также прокладки из фторопласта.

Для высоких давлений (начиная от 6,3 МПа) находят применение фланцевые соединения, в которых устанавливаются металлические ПРОКЛАДКИ ЛИНЗОВЫЕ («линзы») или ПРОКЛАДКИ ОВАЛЬНОГО СЕЧЕНИЯ. При этом под линзовую прокладку на кромке выходного отверстия фланца делается конус, а под прокладку овального сечения – кольцевая канавка соответствующего профиля.

Когда мы говорим о фланцах арматуры, то имеется ввиду, что здесь бывают разные конструктивные решения.

В большинстве случаев фланцы делаются заодно с корпусом при помощи литья или сварки. В то же время применяются фланцы, которые изготавливаются как отдельные самостоятельные детали, и соединяются с корпусом арматуры на резьбе или с помощью проволочного кольца.

Первые – резьбовые фланцы используются в стальной арматуре при высоких давлениях и небольших диаметрах проходов. Во втором случае – съемные фланцы с креплением проволочным кольцом применяются при относительно невысоких давлениях. Решения эти технологически и экономически эффективны в производстве, что и определяет их достаточно широкое применение в конструкциях арматуры.

Для всех этих вариантов фланцев остаются в силе описанные ранее исполнения уплотнительных поверхностей и характеристики прокладочных соединений.

Что касается крепежных деталей для фланцевых соединений, то здесь можно ограничиться замечанием о том, что на давление до 2,5 МПа включительно можно применять болты или шпильки с гайками, а на давления 4 МПа и более для обеспечения прочности соединения – только шпильки с гайками.

В связи с тем, что в соединении арматуры с трубопроводом участвуют фланцы, принадлежащие арматуре и фланцы трубопровода, правомерна постановка вопроса: как обеспечивается стыковка всех элементов конструкции и размеров во фланцевых соединениях? Ответ на этот чрезвычайно важный вопрос можно найти в ГОСТ 12815-80.

Этим стандартом устанавливаются присоединительные размеры и размеры уплотнительных поверхностей для фланцев арматуры и трубопроводов в зависимости от PN и DN. Размеры установлены для каждого номинального (условного) давления в пределах от 0,1 до 20 МПа (от 1 до 200 кгс/см2) и условных (номинальных) диаметров от 15 до 3 000.

К присоединительным размерам отнесены размер наружного диаметра фланца, диаметр окружности, на которой расположены центры отверстий под крепеж, их количество и диаметр. Стандартизация этих размеров обеспечивает полное их совпадение на фланцах арматуры и трубопровода и возможность их соединения без каких бы то ни было дополнительных операций по подгонке.

Стандартом предусмотрены девять исполнений уплотнительных поверхностей, приведенных в табл. 1.

Для каждого из приведенных ниже исполнений установлены размеры следующих элементов фланцев, контактирующих с прокладкой:

1 – наружный диаметр «зеркала» и высота соединительного выступа;

2 – наружный диаметр и высота выступа;

3 – наружный диаметр и глубина впадины;

4, 8 – наружный и внутренний диаметры и высота шипа;

5, 9 – наружный и внутренний диаметры и глубина паза;

6 – наружный диаметр и угол (20° 30) конуса под линзовую прокладку;

7 – размеры канавки под прокладку овального сечения.

Стандартизация этих размеров позволяет осуществить качественный монтаж фланцев любого из исполнений с обеспечением надежной герметичности прокладочного соединения.

Таблица 1

Исполнения уплотнительных фланцев по ГОСТ 12815-80



Исполнение

Наименование

1

С соединительным выступом

2

С выступом

3

С впадиной

4

С шипом

5

С пазом

6

Под линзовую прокладку

7

Под прокладку овального сечения

8

С шипом под фторопластовую прокладку

9

С пазом под фторопластовую прокладку

Исполнение 1 – наиболее часто встречаемое у фланцевой арматуры. Его наименование – с соединительным выступом – отражает, что плоская поверхность (зеркало), на которую кладётся прокладка, несколько выступает над поверхностью, где расположены отверстия под крепеж. Такая конструкция технологически обеспечивает четкое оформление в заданных размерах уплотнительной поверхности фланца.

Стандартом допускается изготавливать фланцы с уплотнительными канавками на соединительном выступе. Поэтому такие фланцы не являются дефектными, как это иногда понимается при комплектовании арматуры ответными фланцами.

В отдельных случаях фланцы трубопровода крепятся к арматуре на шпильках, ввернутых непосредственно в корпус (этим достигается минимальный габарит вдоль оси трубопровода). При этом присоединительные размеры и уплотнительные поверхности на корпусе выполняются по ГОСТ 12815-80.

Для арматуры, которая устанавливается в системах на кораблях, судах и других плавсредствах (её называют судовой арматурой) фланцы выполняются по ГОСТ 1536-76. Этот стандарт устанавливает присоединительные размеры и размеры уплотнительных поверхностей фланцев судовой арматуры на давления от 0,25 до 6,3 МПа для диаметров до 500 мм.

Принципиальное конструктивное отличие от фланцев по ГОСТ 12815-80 состоит в том, что на плоских уплотнительных поверхностях фланцев на давление до 2,5 МПа обязательно выполняются две или три концентрические угловые канавки для более надежной герметизации соединения. На давления 4,0 и 6,3 МПа предусмотрено только исполнение типа шип-паз.

При заказе арматуры часто возникает необходимость комплектовать её ответными фланцами. В связи с этим рассмотрим некоторые характеристики ответных фланцев и пределы их применения.

Фланцы трубопроводов изготавливаются двух видов. Плоские приварные (фланцы по ГОСТ 12820-80 применяются на давления номинальные (условные) от 0,1 до 2,5 МПа и температуру рабочей среды от -70 до +450 °С. Фланец одевается на конец трубы и приваривается к ней двумя угловыми швами: одним – изнутри, другим – снаружи. Изготавливаются фланцы, как правило, с уплотнительными поверхностями 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. Допускается также изготовление с исполнениями 4, 5, 8 и 9. Изготавливают фланцы различными способами, в том числе из полосы гибкой на ребро с последующей сваркой стыка. На этот момент следует обратить внимание, т. к. сварной шов в этом случае не является признаком дефекта фланца (как иногда неправильно полагают), а лишь свидетельствует о методе его изготовления, предусмотренном стандартом.

Фланцы приварные встык по ГОСТ 12821-80 практически всегда называют «воротниковыми». В отличие от плоских фланцев они со стороны, обратной уплотнению, имеют вытянутый переход (как бы воротник) от тела фланца к концу, на котором выполнена разделка для сварки встык с трубопроводом. Фланцы изготавливают с уплотнительными поверхностями всех девяти исполнений (исполнение 1 – только для PN до 6 МПа) и присоединительными размерами по ГОСТ 12815-80. Эти фланцы применяются на давления от 0,1 до 20 МПа, но отметим, что на давления 4 МПа и выше применяются фланцы только воротниковые, что связано с более высокой прочностью стыкового сварного шва.

Здесь следует заметить, что исполнение 1 нередко называют плоским (действительно, на нем отсутствуют впадины, выступы и т. п.), в связи с чем возникает путаница между понятиями плоский фланец и фланец с плоской уплотнительной поверхностью. Еще раз подчеркнем, что исполнение 1 применяется как на фланцах плоских, так и на воротниковых.

Кроме отмеченных выше ГОСТов на фланцы имеется ещё ряд стандартов, устанавливающих пределы применения литых фланцев из различных материалов по PN и DN, а также требования к их размерам. К числу таких стандартов относятся:

  • ГОСТ 12817-80. Фланцы литые из серого чугуна;
  • ГОСТ 12818-80. Фланцы литые из ковкого чугуна;
  • ГОСТ 12819-80. Фланцы литые стальные.

Особо следует отметить ГОСТ 12816-80, устанавливающий общие технические требования к фланцам арматуры и соединительных частей трубопроводов. Этим стандартом, наряду с требованиями к производству фланцев, регламентируется также применение марок сталей для изготовления фланцев и крепежа в зависимости от размеров и условий эксплуатации подавлениям и температурам.

В связи с тем, что все упомянутые стандарты на фланцы введены с 1983 года, в технической, справочной и каталожной литературе, изданной до этого времени, имеются ссылки на соответствующие ГОСТЫ, действовавшие ранее. Для справки приводится таблица 2, в которой показано, какие из этих ГОСТов соответствовали ГОСТам, действующим в настоящее время.

Таблица 2

Государственные стандарты на фланцы



Действующие с 1-го января 1983 г.

Действовавшие до 1-го января 1983 г.

12815-80

1233-67; 1234-67

12816-80

6972-67

12817-80

1235-67; 12815-67; 12816-67

12818-80

12817-67; 12818-67; 12819-67

12819-80

12812-67; 12825-67

12820-80

1255-67; 9938-62; 12827-67; 12828-67

12821-80

12829-67; 12833-67; 12835-67

12822-80

1268-67; 12834-67

При комплектовании арматуры ответными фланцами следует принимать во внимание ряд важных моментов.

Фланцы ответные должны соответствовать фланцам комплектуемой арматуры по номинальным (условным) диаметрам и давлениям, а также по исполнению уплотнительных поверхностей. При этом иногда возникает вопрос: можно ли применить ответный фланец на давление большее, чем требуется для фланца арматуры?

Стандарт отвечает на такой вопрос положительно. Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких PN, изготавливать с толщиной для максимального давления, а также применять фланцы на большие PN, по сравнению с PN изделия.

Таблица 3



Давления и проходы, для которых совпадают
присоединительные размеры фланцев по ГОСТ 12815-80





DN

PN, кгс/см2

15...200

1 – 2,5 – 6

15...50

10 – 16 – 25 – 40

65... 150

10 – 16

25 – 40



Из таблицы 3 следует, что, например, для каждого из фланцев PN от 15 до 50 включительно фланец на PN 40 можно использовать вместо фланцев PN 10,16 или 25, для DN от 65 до 150 – фланец PN 16 вместо PN 10 или фланец PN 40 вместо PN 25.

Разумеется, применяя ответные фланцы на давления, большие чем фланцы арматуры, необходимо обеспечить их точное соответствие фланцам арматуры по размерам уплотнительных поверхностей и исполнениям.

Таблица 4

Размеры уплотнительных поверхностей и исполнений



Фланцы

Исполнения уплотнительных поверхностей по ГОСТ 12815-80

Арматуры

1

2

3

4

5

6

7

8

9

Ответные

1

3

2

5

4

6

7

9

8



В связи с тем, что ответный фланец на большее давление имеет большую толщину, необходимо при его применении соответственно скорректировать в большую сторону длину болтов или шпилек для такого не совсем стандартного фланцевого соединения.

И наконец, не должен возникать вопрос о замене ответного фланца на меньшее давление, т. к. в этом случае снижается прочность соединения арматуры с трубопроводом, что недопустимо ни при каких обстоятельствах.

Обычно для комплектования арматуры требуется по два ответных фланца на каждое изделие. Но это справедливо для проходной или угловой арматуры. Не следует упускать из вида, что трехходовая арматура требует по три ответных фланца на изделие.

Как правило, ответные фланцы для запорной и других видов арматуры бывают одинаковыми по PN, DN и исполнению на входном и выходном патрубках арматуры. В тоже время, на предохранительных клапанах часто выходной фланец для присоединения к сбросной линии по PN – меньше, а по DN – больше, чем фланец на входе, при помощи которого клапан присоединяется к трубопроводу (именно этим фланцем определяется DN клапана). Соответственно может быть разница и в исполнениях уплотнительных поверхностей. Так, например, предохранительный клапан Благовещенского арматурного завода DN 80, PN 40 имеет фланец на входе DN 80, PN 40, исполнение 4, а на выходе PN 100, PN 16, исполнение 1. Это обстоятельство также не следует упускать из вида при комплектовании арматуры ответными фланцами.

 И наконец, при заказе арматуры часто оговаривается: «в комплекте с ответными фланцами». При этом иногда возникает неоднозначное понимание – что же такое «Комплект». Здесь возможны два варианта. Завод-изготовитель арматуры поставляет изделие в исполнении «с ответными фланцами». В этом случае в комплект входят ответные фланцы, прокладки и крепеж, которые, как правило, соединены с фланцами корпуса арматуры. Если комплектацию осуществляет поставщик – посредник, то состав комплекта во избежание последующих недоразумений следует четко согласовать с заказчиком: только ответные фланцы или вместе с прокладками и крепежом. При этом под «комплектом» удобнее понимать комплект деталей для одного фланца корпуса арматуры.

Более подробная информация представлена в следующих видеороликах:

Страница не найдена - Борисоглебский машиностроительный завод

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Пользовательское соглашение (далее – Соглашение) относится к сайту «Официальный сайт Борисоглебского машиностроительного завода», расположенному по адресу https://zavodbmz.ru/.

1.2. Сайт «Официальный сайт Борисоглебского машиностроительного завода» (далее – Сайт) является собственностью юридического лица ООО “Борисоглебский машиностроительный завод” (ОГРН: 1163668106360, ИНН: 360408198,адрес регистрации: Воронежская область, г. Борисоглебск, ул. 40 лет Октября, 309)

1.3. Настоящее Соглашение регулирует отношения между Администрацией сайта «Официальный сайт Борисоглебского машиностроительного завода» (далее – Администрация сайта) и Пользователем данного Сайта.

1.4. Администрация сайта оставляет за собой право в любое время изменять, добавлять или удалять пункты настоящего Соглашения без уведомления Пользователя.

1.5. Использование Сайта Пользователем означает принятие Соглашения и изменений, внесенных в настоящее Соглашение.

1.6. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.

2. ОПРЕДЕЛЕНИЯ ТЕРМИНОВ

2.1. Перечисленные ниже термины имеют для целей настоящего Соглашения следующее значение:

2.1.1 «Официальный сайт Борисоглебского машиностроительного завода» – Интернет-ресурс, расположенный на доменном имени https://zavodbmz.ru/, осуществляющий свою деятельность посредством Интернет-ресурса и сопутствующих ему сервисов (далее – Сайт).

2.1.2. «Официальный сайт Борисоглебского машиностроительного завода» – сайт, содержащий информацию о Товарах и/или Услугах и/или Иных ценностях для пользователя, Продавце и/или Исполнителе услуг, позволяющий осуществить выбор, заказ и (или) приобретение Товара, и/или получение услуги.

2.1.3. Администрация сайта – уполномоченные сотрудники на управление Сайтом, действующие от имени юридического лица ООО “Борисоглебский машиностроительный завод”.

2.1.4. Пользователь сайта (далее – Пользователь) – лицо, имеющее доступ к Сайту, посредством сети Интернет и использующее Сайт.

2.1.5. Содержание сайта (далее – Содержание) – охраняемые результаты интеллектуальной деятельности, включая тексты литературных произведений, их названия, предисловия, аннотации, статьи, иллюстрации, обложки, музыкальные произведения с текстом или без текста, графические, текстовые, фотографические, производные, составные и иные произведения, пользовательские интерфейсы, визуальные интерфейсы, названия товарных знаков, логотипы, программы для ЭВМ, базы данных, а также дизайн, структура, выбор, координация, внешний вид, общий стиль и расположение данного Содержания, входящего в состав Сайта и другие объекты интеллектуальной собственности все вместе и/или по отдельности, содержащиеся на сайте https://zavodbmz.ru/.

3. ПРЕДМЕТ СОГЛАШЕНИЯ

3.1. Предметом настоящего Соглашения является предоставление Пользователю доступа к содержащимся на Сайте Товарам и/или оказываемым услугам.

3.1.1. Сайт предоставляет Пользователю следующие виды услуг (сервисов):

  • доступ к средствам поиска и навигации сайта;
  • доступ к информации о Товаре и/или услуге к информации о приобретении Товара на платной/бесплатной основе;

3.1.2. Под действие настоящего Соглашения подпадают все существующие (реально функционирующие) на данный момент услуги (сервисы) Сайта, а также любые их последующие модификации и появляющиеся в дальнейшем дополнительные услуги (сервисы).

3.2. Доступ к сайту предоставляется на бесплатной основе.

3.3. Настоящее Соглашение является публичной офертой. Получая доступ к Сайту Пользователь считается присоединившимся к настоящему Соглашению.

3.4. Использование материалов и сервисов Сайта регулируется нормами действующего законодательства Российской Федерации

4. ПРАВА И ОБЯЗАННОСТИ СТОРОН

4.1. Администрация сайта вправе:

4.1.1. Изменять правила пользования Сайтом, а также изменять содержание данного Сайта. Изменения вступают в силу с момента публикации новой редакции Соглашения на Сайте.

4.2. Пользователь вправе:

4.2.1. Пользоваться всеми имеющимися на Сайте услугами, а также приобретать любые Товары и/или Услуги, предлагаемые на Сайте.

4.2.2. Задавать любые вопросы, относящиеся к услугам сайта: по электронной почте:

Пользоваться Сайтом исключительно в целях и порядке, предусмотренных Соглашением и не запрещенных законодательством Российской Федерации.

4.2.4. Копировать информацию с Сайта разрешается.

4.2.5. Требовать от администрации скрытия любой информации о пользователе.

4.2.6. Использовать информацию сайта в коммерческих целях без специального разрешения.

4.3. Пользователь Сайта обязуется:

4.3.1. Предоставлять по запросу Администрации сайта дополнительную информацию, которая имеет непосредственное отношение к предоставляемым услугам данного Сайта.

4.3.2. Соблюдать имущественные и неимущественные права авторов и иных правообладателей при использовании Сайта.

4.3.3. Не предпринимать действий, которые могут рассматриваться как нарушающие нормальную работу Сайта.

4.3.4. Не распространять с использованием Сайта любую конфиденциальную и охраняемую законодательством Российской Федерации информацию о физических либо юридических лицах.

4.3.5. Избегать любых действий, в результате которых может быть нарушена конфиденциальность охраняемой законодательством Российской Федерации информации.

4.3.6. Не использовать Сайт для распространения информации рекламного характера, иначе как с согласия Администрации сайта.

4.3.7. Не использовать сервисы с целью:

4.3.7.1. нарушения прав несовершеннолетних лиц и (или) причинение им вреда в любой форме.

4.3.7.2. ущемления прав меньшинств.

4.3.7.3. представления себя за другого человека или представителя организации и (или) сообщества без достаточных на то прав, в том числе за сотрудников данного сайта.

4.3.7.4. введения в заблуждение относительно свойств и характеристик какого-либо Товара и/или услуги, размещенных на Сайте.

4.3.7.5. некорректного сравнения Товара и/или Услуги, а также формирования негативного отношения к лицам, (не) пользующимся определенными Товарами и/или услугами, или осуждения таких лиц.

4.3.8. Обеспечить достоверность предоставляемой информации

4.3.9. Обеспечивать сохранность личных данных от доступа третьих лиц.

4.4. Пользователю запрещается:

4.4.1. Использовать любые устройства, программы, процедуры, алгоритмы и методы, автоматические устройства или эквивалентные ручные процессы для доступа, приобретения, копирования или отслеживания содержания Сайта.

4.4.2. Нарушать надлежащее функционирование Сайта.

4.4.3. Любым способом обходить навигационную структуру Сайта для получения или попытки получения любой информации, документов или материалов любыми средствами, которые специально не представлены сервисами данного Сайта.

4.4.4. Несанкционированный доступ к функциям Сайта, любым другим системам или сетям, относящимся к данному Сайту, а также к любым услугам, предлагаемым на Сайте.

4.4.4. Нарушать систему безопасности или аутентификации на Сайте или в любой сети, относящейся к Сайту.

4.4.5. Выполнять обратный поиск, отслеживать или пытаться отслеживать любую информацию о любом другом Пользователе Сайта.

4 4.4.6. Использовать Сайт и его Содержание в любых целях, запрещенных законодательством Российской Федерации, а также подстрекать к любой незаконной деятельности или другой деятельности, нарушающей права Сайта или других лиц.

5. ИСПОЛЬЗОВАНИЕ САЙТА

5.1. Сайт и Содержание, входящее в состав Сайта, принадлежит и управляется Администрацией сайта.

5.2. Содержание Сайта защищено авторским правом, законодательством о товарных знаках, а также другими правами, связанными с интеллектуальной собственностью, и законодательством о недобросовестной конкуренции.

5.3. Настоящее Соглашение распространяет свое действия на все дополнительные положения и условия о покупке Товара и/или оказанию услуг, предоставляемых на Сайте.

5.4. Информация, размещаемая на Сайте не должна истолковываться как изменение настоящего Соглашения.

5.5. Администрация сайта имеет право в любое время без уведомления Пользователя вносить изменения в перечень Товаров и услуг, предлагаемых на Сайте, и (или) их цен.

5.6. Документ указанный в пункте

5.7.1 настоящего Соглашения регулирует в соответствующей части и распространяют свое действие на использование Пользователем Сайта:

5.7. Любой из документов, перечисленных в настоящем Соглашении, может подлежать обновлению. Изменения вступают в силу с момента их опубликования на Сайте.

6. ОТВЕТСТВЕННОСТЬ

6.1. Любые убытки, которые Пользователь может понести в случае умышленного или неосторожного нарушения любого положения настоящего Соглашения, а также вследствие несанкционированного доступа к коммуникациям другого Пользователя, Администрацией сайта не возмещаются.

6.2. Администрация сайта не несет ответственности за:

6.2.1. Задержки или сбои в процессе совершения операции, возникшие вследствие непреодолимой силы, а также любого случая неполадок в телекоммуникационных, компьютерных, электрических и иных смежных системах.

6.2.2. Действия систем переводов, банков, платежных систем и за задержки связанные с их работой.

6.2.3. Надлежащее функционирование Сайта, в случае, если Пользователь не имеет необходимых технических средств для его использования, а также не несет никаких обязательств по обеспечению пользователей такими средствами.

5 7. НАРУШЕНИЕ УСЛОВИЙ ПОЛЬЗОВАТЕЛЬСКОГО СОГЛАШЕНИЯ

7.1. Администрация сайта имеет право раскрыть информацию о Пользователе, если действующее законодательство Российской Федерации требует или разрешает такое раскрытие.

7.2. Администрация сайта вправе без предварительного уведомления Пользователя прекратить и (или) заблокировать доступ к Сайту, если Пользователь нарушил настоящее Соглашение или содержащиеся в иных документах условия пользования Сайтом, а также в случае прекращения действия Сайта либо по причине технической неполадки или проблемы.

7.3. Администрация сайта не несет ответственности перед Пользователем или третьими лицами за прекращение доступа к Сайту в случае нарушения Пользователем любого положения настоящего Соглашения или иного документа, содержащего условия пользования Сайтом.

8. РАЗРЕШЕНИЕ СПОРОВ

8.1. В случае возникновения любых разногласий или споров между Сторонами настоящего Соглашения обязательным условием до обращения в суд является предъявление претензии (письменного предложения о добровольном урегулировании спора).

8.2. Получатель претензии в течение 30 календарных дней со дня ее получения, письменно уведомляет заявителя претензии о результатах рассмотрения претензии.

8.3. При невозможности разрешить спор в добровольном порядке любая из Сторон вправе обратиться в суд за защитой своих прав, которые предоставлены им действующим законодательством Российской Федерации.

8.4. Любой иск в отношении условий использования Сайта должен быть предъявлен в течение 5 дней после возникновения оснований для иска, за исключением защиты авторских прав на охраняемые в соответствии с законодательством материалы Сайта. При нарушении условий данного пункта любой иск оставляется судом без рассмотрения.

9. ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ

9.1. Администрация сайта не принимает встречные предложения от Пользователя относительно изменений настоящего Пользовательского соглашения.

9.2. Отзывы Пользователя, размещенные на Сайте, не являются конфиденциальной информацией и могут быть использованы Администрацией сайта без ограничений. Обновлено «14» августа 2017 г.

Фланцевые поверхности - с выступом (RF), плоской поверхностью (FF), кольцевым соединением (RTJ), охватываемой и внутренней резьбой (MF), пазом и пазом (TG)

Наиболее применяемым типом является кольцо типа R , которое производится в соответствии со стандартом ASME B16.20, используемым с фланцами ASME B16.5, класс 150–2500. Соединения типа «R» кольцевого типа производятся как в овальной, так и в восьмиугольной конфигурации.

Восьмиугольное кольцо имеет более высокую эффективность уплотнения, чем овальное, и будет предпочтительной прокладкой.Однако в канавке с круглым дном старого типа можно использовать только овальное поперечное сечение. Новая конструкция канавки с плоским дном подойдет как овальному, так и восьмиугольному поперечному сечению.

Соединения кольцевого типа

типа R предназначены для уплотнения давления до 6250 фунтов на квадратный дюйм в соответствии с номинальными значениями давления ASME B16.5 и до 5000 фунтов на квадратный дюйм.

Тип RX подходит для давлений до 700 бар. Этот RTJ способен герметизировать себя. Наружные уплотнительные поверхности в первую очередь контактируют с фланцами.Более высокое давление в системе вызывает более высокое поверхностное давление. Тип RX взаимозаменяем со стандартными моделями R.

Тип BX подходит для очень высоких давлений до 1500 бар. Это кольцевое соединение не взаимозаменяемо с другими типами и подходит только для фланцев и канавок API типа BX.

Уплотняющие поверхности канавок кольцевых соединений должны быть гладкими до 63 микродюймов и не иметь нежелательных выступов, следов инструмента или вибраций. Они уплотняются за счет начального линейного контакта или заклинивания при приложении сжимающих усилий.Жесткость кольца всегда должна быть меньше твердости фланцев.

Выбор материала

В таблице ниже указаны наиболее часто используемые материалы для кольцевых соединений.

  • Мягкое железо
  • Углеродистая сталь
  • SS (нержавеющая сталь)
  • Никелевые сплавы
  • Дуплексная сталь
  • Алюминий
  • Титан
  • Медь
  • Монель
  • Хастеллой
  • Инконель
  • Инколой

Паз и паз (T&G)

Поверхности выступа и канавки этих фланцев должны быть согласованы.Одна поверхность фланца имеет выступающее кольцо (язычок), обработанное на поверхности фланца, в то время как ответный фланец имеет соответствующее углубление (канавку), обработанное на его поверхности.

Пазогребневые облицовки стандартизированы как на большие, так и на мелкие. Они отличаются от «охватываемых» и «охватывающих» тем, что внутренние диаметры паза и гребня не заходят в основание фланца, таким образом удерживая прокладку на ее внутреннем и внешнем диаметре. Обычно они встречаются на крышках насосов и крышках клапанов.

Соединения «шпунт-паз» также имеют преимущество в том, что они самоустанавливаются и действуют как резервуар для клея.Шарнирный шарнир поддерживает ось нагрузки на одном уровне с шарниром и не требует крупной механической обработки.

Общие поверхности фланцев, такие как RTJ, TandG и FandM, никогда не должны скрепляться болтами. Причина этого в том, что контактные поверхности не совпадают, и нет прокладки, которая имела бы один тип с одной стороны и другой тип с другой стороны.

Мужчины и женщины (мужчины и женщины)

Для этого типа фланцы также должны быть согласованы. Одна поверхность фланца имеет площадь, выходящую за пределы нормальной поверхности фланца (наружная).На лицевой поверхности другого фланца или ответного фланца имеется соответствующее углубление (внутренняя).

Женское лицо имеет глубину 3/16 дюйма, мужское лицо - 1/4 дюйма в высоту, и оба они имеют гладкую поверхность. Внешний диаметр внутренней поверхности служит для размещения и удержания прокладки. В принципе доступны 2 версии; малые фланцы M&F и большие фланцы M&F. На кожухе теплообменника обычно используются индивидуальные наружные и внутренние поверхности для каналов и закрытия фланцев.

Большие фланцы с наружной и внутренней резьбой

Малые фланцы с наружной и внутренней резьбой

Преимущества и недостатки фланцевых поверхностей T&G и M&F

Преимущества
Лучшие уплотняющие свойства, более точное расположение и точное сжатие уплотнительного материала, использование другого, более подходящего уплотнительного материала и специального уплотнительного материала (уплотнительные кольца).

Недостатки
Коммерческая доступность и стоимость. Обычная поверхность с выступом гораздо более распространена и доступна как для клапанов, фланцев, так и для уплотнительного материала. Другая сложность состоит в том, что к конструкции трубопровода должны применяться некоторые жесткие правила. Вы приказываете, чтобы клапаны были охватывающими с обеих сторон, или, может быть, с одной стороны, и в этом случае вы указываете все охватываемые концы в направлении потока или что-то в этом роде. То же самое, конечно, относится к любому фланцевому соединению / соединению емкости.

Замечания автора...

Соедините или совместите фланец RTJ с фланцем RF
  • Меня несколько раз спрашивали: могу ли я соединить или совместить фланец RTJ с фланцем RF ?. Конечно, я отвечу: это запрещено. Сегодня, 29 апреля 2012 г., вопрос был задан повторно. Я попытаюсь объяснить, почему соединение между фланцами RF и RTJ неприемлемо.
  • Фланцы
  • RTJ имеют канавки на уплотняемых поверхностях, а фланцы RF - нет. Если вы хотите соединить два фланца, вы можете использовать только плоскую прокладку.Эта плоская прокладка будет полностью контактировать с деуплотнительной поверхностью фланца RF, но не с уплотнительной поверхностью фланца RTJ. Из-за паза на фланце RTJ некоторая часть прокладки не используется, и поэтому невозможно выполнить должным образом герметичное фланцевое соединение. Кроме того, фланец RTJ может повредить прокладку, особенно если применяется спирально-навитая прокладка или прокладка с металлической рубашкой.
    Мой совет: никогда не выполняйте фланцевое соединение RF-RTJ. Возможно, у вас нет прямого разлива, но в случае аварии специалисты по страхованию знают, где вас найти.
    Учитывайте травмы или смертельный исход, неправильное фланцевое соединение того не стоит.

ASMD / ПОВЕРХНОСТНЫЙ ФЛАНЕЦ ДИАПАЗОН K-ФАКТОРА ОТЛИЧАЕТСЯ ОТ ДРУГИХ ХАРАКТЕРИСТИК

Статус APAR

Описание ошибки

  •  ASMD / ПОВЕРХНОСТНЫЙ ФЛАНЕЦ ДИАПАЗОН K-ФАКТОРА ЕСТЬ
    ОТЛИЧАЕТСЯ ОТ ДРУГИХ ХАРАКТЕРИСТИК.
    СЦЕНАРИЙ:
    Диапазон k-фактора по умолчанию для поверхностного фланца составляет
    установлен на 0,01–0,49. Все остальные диапазоны коэффициента k по умолчанию равны
    установлен на 0-.5. Это приводит к странному поведению, так как
    k-факторы элемента связаны с листовым металлом.
    Параметр k-фактор и диапазоны разные.
    Диапазоны должны быть одинаковыми, чтобы избежать
    спутанность сознания.
    .


Локальное исправление

Краткое описание проблемы

  •  ДИАПАЗОН K-ФАКТОРА ASMD / ПОВЕРХНОСТНОГО ФЛАНЦА ОТЛИЧАЕТСЯ ОТ ДРУГОГО
    ЕДА
    ASMD / ПОВЕРХНОСТНЫЙ ФЛАНЕЦ K-ФАКТОР ДИАПАЗОН
    ОТЛИЧАЕТСЯ ОТ ДРУГИХ ХАРАКТЕРИСТИК.
    СЦЕНАРИЙ:
    Диапазон k-фактора по умолчанию для поверхностного фланца составляет
    установлен в .01-.49. Все остальные диапазоны коэффициента k по умолчанию равны
    установлен на 0-5. Это приводит к странному поведению, так как
    k-факторы элемента связаны с листовым металлом.
    Параметр k-фактор и диапазоны разные.
    Диапазоны должны быть одинаковыми, чтобы избежать
    спутанность сознания.
    .


Вывод проблемы

  •  ЭТА ПРОБЛЕМА БУДЕТ ИСПРАВЛЕНА В ВЕРСИИ CATIA
    5 ВЫПУСК 17 уровня GA.
    .
    Диагностика происшествий
    Диапазон К-фактора поверхностного фланца по умолчанию составляет
    отличается от других функций, таких как фланец.Это
    исключены экстремальные значения KFactor, такие как 0 и 0,5.
    .
    Коррекция Объяснение
    Новые поверхностные фланцы теперь должны
    принять эти экстремальные значения KFactor.
    .
    Ответ и обход
    Поверхностные фланцы, созданные до этой коррекции
    конечно, имеют свой собственный местный диапазон К-фактора
    которые могут не включать эти экстремальные значения. это
    можно изменить: щелкните поле правой кнопкой мыши и
    выберите диапазон редактирования.
    .


Временное исправление

Комментарии

Информация APAR

  • Номер APAR

    HD43617

  • Сообщаемое имя компонента

    CATIA V5 NT> XP

  • Идентификатор зарегистрированного компонента

    569151000

  • Зарегистрированный выпуск

    515

  • Статус

    ЗАКРЫТО НА

  • ПЭ

    НОПЭ

  • HIPER

    NoHIPER

  • Особое внимание

    NoSpecatt

  • Дата отправки

    2005-08-24

  • Дата закрытия

    22.09.2005

  • Дата последнего изменения

    22.09.2005

  • APAR настроен на систему от одного или нескольких из следующих:

  • APAR настроен на одну или несколько из следующих систем:

  • Имя фиксированного компонента

    CATIA V5 NT> XP

  • Идентификатор фиксированного компонента

    569151000

Применимые уровни компонентов

[{"Business Unit": {"code": "BU053", "label": "Cloud & Data Platform"}, "Product": {"code": "SSVJ2K", "label": "CATIA V5"} , "Компонент": "", "Категория ARM": [], "Платформа": [{"код": "PF025", "метка": "Независимость от платформы"}], "Версия": "515", " Издание ":" "," Направление деятельности ": {" code ":" "," label ":" "}}]

Заглушка фланца - обзор

4.4 Подготовка к испытанию

Все секции, подлежащие испытанию, должны быть изолированы глухими фланцами, приварными заглушками или заглушками с расчетным давлением, превышающим максимальное испытательное давление.

Испытания следует проводить только в том случае, если инженер или его уполномоченный представитель присутствует для наблюдения за испытанием.

Должны быть предусмотрены условия для наполнения, выпуска и полного слива испытательной воды из каждой испытательной секции. Точки слива должны находиться в самых низких точках, а точки слива должны быть в самых высоких точках на каждом участке испытания, если это возможно.

Перед началом испытания необходимо провести тщательную проверку, чтобы убедиться, что все фитинги, крышки, фланцы и т. Д. Находятся на своих местах. Все фланцы и фланцевые фитинги должны быть закреплены болтами, а болты должны быть должным образом затянуты.

Исполнитель должен получить достаточное количество воды удовлетворительного качества для гидростатических испытаний трубопровода. Буровая вода не должна использоваться, за исключением случаев, когда это разрешено инженером для случаев, когда поверхностная вода практически недоступна.

Исполнитель должен перекачивать, фильтровать и измерять наполняющую воду, необходимую для гидростатических испытаний.

Исполнитель должен за свой счет провести анализ воды в каждой точке водоснабжения и передать результаты анализа инженеру. При необходимости исполнитель должен обработать воду в каждой точке водоснабжения химическими веществами по указанию инженера.

Исполнитель должен за свой счет поставить все химические вещества, необходимые для очистки воды.

Перед тем, как исполнитель заберет воду из любого источника для тестирования, компания получит необходимое разрешение или гранты от необходимых органов, государственных или частных.Исполнитель должен подать запрос на разрешение за 1 месяц до даты испытания.

Вода должна быть профильтрована перед подачей в трубопровод с помощью фильтрующего устройства, в котором фильтр можно очищать без отсоединения трубопровода. Фильтр должен улавливать 99% всех частиц диаметром 140 мкм и более.

Оборудование для измерения давления и температуры должно поставляться в комплекте с сертификатом калибровки из лаборатории, приемлемой для инженера.

Исполнитель должен убедиться, что все компоненты трубопроводов и вспомогательное оборудование в пределах испытательной секции правильно расположены, что все торцевые крышки на испытательной секции, включая те, что на отводе, имеют достаточные распорки, чтобы выдерживать любое движение, и что колена в испытательной секции с соответствующей подкладкой или другой опорой для предотвращения движения.

Перед началом тестирования любого раздела исполнитель должен направить инженеру письменное уведомление не менее чем за 1 неделю до даты тестирования.О любых изменениях даты испытаний следует сообщать инженеру, как только они становятся известны.

Обратные клапаны, используемые в трубопроводе сжиженного нефтяного топлива, должны быть полностью открывающимися, поворотными, чтобы обеспечивать возможность работы скребков.

Фланцы ISO-KF | Pfeiffer Vacuum

ISO-KF Фланцы | Пфайффер Вакуум
  • Составные части
    • ISO-KF
      • Уплотнения ISO-KF
      • ISO-KF Крепежные элементы
      • Фланцы ISO-KF
      • Компоненты трубопровода ISO-KF
      • Адаптеры ISO-KF
        • ISO-KF Фланец с трубной резьбой, без уплотнения, внутренняя резьба
        • Фланец ISO-KF с трубной резьбой и уплотнением из FKM, внутренняя резьба
        • Фланец ISO-KF с резьбой NPT, внутренняя
        • Адаптер ISO-KF Swagelok®
        • Адаптер для видеомагнитофона ISO-KF, розетка
        • Адаптер для видеомагнитофона ISO-KF, вилка
        • Фланец ISO-KF с трубной резьбой и уплотнением из FKM, наружная резьба
        • Фланец ISO-KF с резьбой NPT, наружная резьба
        • Фланец ISO-KF с трубной резьбой, без уплотнения, наружная резьба
        • ISO-K / KF прямой переходник
        • Конический адаптер ISO-K / KF
        • Адаптер ISO-KF / CF
        • Соединитель шланга ISO-KF
        • Адаптер ISO-KF для шланга из ПВХ
        • ISO-KF Колено 90 ° с переходником для шланга
      • ISO-KF шланги / гибкие соединители
    • ISO-K / ISO-F
    • CF
      • Прокладки CF
      • Крепежные элементы CF
      • CF фланцы
        • CF приварной фланец
        • Приварной фланец CF с резьбой
        • Приварной фланец CF, поворотный
        • Приварной фланец CF, поворотный, с резьбой
        • CF пустой фланец
        • Глухой фланец CF с резьбой
        • Глухой фланец CF, поворотный
        • CF распорный фланец
        • Фланец с проставкой CF с отверстиями
        • Фланец с проставкой CF с отверстиями и портами
        • Приварной фланец CF
        • CF половина соска
        • CF Half Nipple, с резьбой
        • CF Half Nipple, поворотный
        • Половина ниппеля CF, поворотная, с резьбой
        • Фланец редуктора CF
        • Дверь быстрого доступа CF
      • CF адаптеры
      • Компоненты трубопроводов CF
      • Шланги CF / Гибкие соединители
    • COF
    • Окна просмотра
    • Аксессуары
  • Вакуумные камеры
  • Клапаны
    • Угловые клапаны
      • Угловые клапаны ручные
      • Угловые клапаны, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV)
      • Угловые клапаны, пневматические, с индикатором положения (PI), без пилотного клапана (PV)
      • Угловые клапаны, пневматические, без индикатора положения (PI), без пилотного клапана (PV)
      • Угловые клапаны, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV), нормально открытый
      • Угловые клапаны с электромагнитным приводом
      • Аксессуары для угловых клапанов
      • Угловые клапаны, электропневматические, без индикатора положения (PI), с пилотным клапаном (PV)
      • Угловые клапаны, электропневматические, без индикатора положения (PI), с пилотным клапаном (PV), нормально открытый
      • Угловые клапаны, пневматические, без индикатора положения (PI), без пилотного клапана (PV), нормально открытый
    • Встроенные клапаны
      • Линейные клапаны, ручные
      • Линейные клапаны, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV)
      • Линейные клапаны, пневматические, с индикатором положения (PI), без пилотного клапана (PV)
      • Линейные клапаны, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV), нормально открытый
      • Линейные клапаны, электропневматические, без индикатора положения (PI), с пилотным клапаном (PV)
      • Линейные клапаны, электропневматические, без индикатора положения (PI), с пилотным клапаном (PV), нормально открытый
      • Линейные клапаны, пневматические, без индикатора положения (PI), без пилотного клапана (PV)
      • Линейные клапаны, пневматические, без индикатора положения (PI), без пилотного клапана (PV), нормально открытый
    • Мембранные клапаны
    • Клапаны-бабочки
    • Задвижки ВН
      • Задвижки ВН, ручные
      • Задвижки ВН, пневматические, с индикатором положения (PI), нержавеющая сталь
      • Задвижки ВН, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV), нержавеющая сталь
      • Задвижки ВН, электропневматические, с индикатором положения, с пилотным клапаном, алюминий
    • Задвижки сверхвысокого вакуума
      • Задвижки сверхвысокого вакуума, ручные
      • Задвижки сверхвысокого вакуума, пневматические, с индикатором положения (PI), с уплотнением клапана в канавке под уплотнительное кольцо
      • Задвижка сверхвысокого вакуума, электропневматическая, с индикатором положения (PI), с пилотным клапаном (PV), с уплотнением клапана в канавке под уплотнительное кольцо
      • Задвижки сверхвысокого вакуума, электропневматические, с индикатором положения (PI), с пилотным клапаном (PV), с вулканизированным уплотнением клапана
    • Мини-угловые клапаны
    • Мини-линейные клапаны
    • Вентиляционные клапаны
    • Клапаны сброса давления
    • Клапаны дозирования газа
    • Газорегулирующие клапаны
    • Шаровые краны
      • Краны шаровые, 3-ходовые, ручные
      • Краны шаровые ручные
      • Краны шаровые ручные механически обработанные
      • Шаровые краны, пневматические, без индикатора положения (PI), без пилотного клапана (PV)
      • Шаровые краны, пневматические, с индикатором положения (PI), без пилотного клапана (PV)
      • Шаровые краны, пневматические, без (PI), без (PV), нормально открытые
      • Краны шаровые пневматические с (PI), без (PV), нормально открытые
  • Измерение
  • Проходы
    • Электрические вводы
      • Электрические вводы (коаксиальные)
      • Электрические вводы (проводник)
        • Электрический ввод (проводник), фланцевый, 1 кВ, 20 А
        • Электрический ввод (проводник), фланцевый, 5 кВ, 15 А
        • Электрический ввод (проводник), фланцевый, 5 кВ, 30 А
        • Электрический ввод (проводник), фланцевый, 10 кВ, 30 А
        • Электрический ввод (проводник), фланцевый, 30 кВ, 30 А
        • Электрический ввод (провод), фланцевый, 5 кВ, 150 А
        • Электрический ввод (проводник), фланцевый, 12 кВ, 150 А
        • Электрический ввод (проводник), фланцевый, 3 кВ, 600 А
        • Электрические вводы (проводник), фланцевые, с силиконовой заглушкой
      • Электрические вводы с вилкой
      • Разъемы
    • Выводы для термопар
    • Проходы для жидкости
    • Изоляторы
    • Вводы для труб
    • Вращающиеся вводы
    • Поворотные / линейные вводы
    • Линейные вводы
  • Манипуляторы

Результаты поиска ({{data.count}} совпадений)

Курт Дж. Лескер Компания | Технические примечания по ISO HV Flanges

Фланцы

ISO HV (также называемые Large ISO ) имеют бесполую конструкцию и изготовлены из нержавеющей стали 304L или алюминия.

Принципы конструкции уплотнений ISO и KF идентичны. Каждая поверхность фланца имеет зенковки или канавки для размещения металлического центрирующего кольца с эластомерным уплотнительным кольцом вокруг его O.Д. Как и в случае с KF, центрирующее кольцо ISO выравнивает фланцы и удерживает уплотнительное кольцо на месте. Однако, поскольку уплотнительное кольцо ISO большего диаметра с большей вероятностью «скатится», подпружиненный фиксатор удерживает его снаружи. Фланцы ISO HV ограничены (свойствами уплотнительного кольца) применениями с температурами от ~ 0 ° C до 120–180 ° C и давлением от атмосферного до ~ 10 -8 Торр или мбар. Фланцы ISO HV имеют универсальные размеры по номинальному внутреннему диаметру. (дюймы, мм) самой большой трубы, которая может быть приварена к фланцу.Стандартные размеры: 63, 80, 100, 160, 200, 250, 320, 400, 500 и 630.

ISO-K удобен и имеет наименьший наружный диаметр фланца. для любого данного внутреннего диаметра трубки. ISO-F обеспечивает большую прочность при использовании в качестве конструктивного элемента.

Разнообразные варианты болтов / зажимов позволяют соединять смешанные фланцы ISO-K и -F. На иллюстрациях (, рисунки 1-4, ) показаны различные возможные зажимные приспособления.

Рисунок 1: Узел ниппеля с двойным зажимом ISO

Рисунок 2: Ниппель с болтом ISO
Сборка

Рисунок 3: Узел ниппеля с одним зажимом и болтом ISO

Рисунок 4: Узел ниппеля с болтом ISO

Два типа фланца:

  • Фланцы ISO-K ( Рисунок 5 ): используйте отдельные зажимы, размещенные по периферии фланца
  • Фланцы
  • ISO-F ( Рисунок 6 ): используйте обычные отверстия для болтов и гайки / болты

Таблица 1: Размеры центрирующего кольца

Размер Губа О.D.
дюйма (мм)
Lip I.D.
дюйма (мм)
Толщина
дюйма (мм)
ISO 63 2,756 (70) 66,8 (2,63) 0,154 (3,9)
ISO 80 3,268 (83) 3,14 (79,8) 3,9 (0,154)
ISO 100 4,016 (102) 3.89 (98,8) 3,9 (0,154)
ISO 160 6.024 (153) 5,90 (149,9) 3,9 (0,154)
ISO 200 8,386 (213) 209,8 (8,26) 3,9 (0,154)
ISO 250 10,276 (261) 10,14 (257,6) 3,9 (0,154)
ISO 320 12.520 (318) 12,30 (312,4) 5,6 (0,220)
ISO 400 15,748 (400) 15,53 (394,5) 5,6 (0,220)
ISO 500 19,724 (501) 19,51 (495,6) 5,6 (0,220)
ISO 630 25,630 (651) 25,41 (645.4) 5,6 (0,220)

Таблица 2: Размеры фланца ISO K-Style

Размер фланца Внешний диаметр трубки
(дюймы)
Внешний диаметр фланца
дюйма (мм)
Толщина фланца
дюйма (мм)
Количество зажимов Монтажный диаметр
дюйма (мм)
Минимальный Оптимальный
ISO 63 2.5 3,74 (95) 0,47 (11,94) 3 4 5,00 (127)
ISO 80 3 4,33 (110) 0,47 (11,94) 4 8 5,59 (142)
ISO 100 4 5,12 (130) 0.47 (11,94) 4 8 6,38 (162)
ISO 160 6 7,09 (180) 0,47 (11,94) 4 8 8,35 (212)
ISO 200 8 9,45 (240) 0,47 (11,94) 6 12 10.71 (272)
ISO 250 10 11,42 (290) 0,47 (11,94) 6 12 12,68 (322)
ISO 320 12,75 14,57 (370) 0,67 (17,02) 8 12 16,73 (425)
ISO 400 16 17.72 (450) 0,67 (17,02) 8 16 20,08 (510)
ISO 500 20 21,65 (550) 0,67 (17,02) 12 16 24,02 (610)
ISO 630 24 27,17 (690) 0,87 (22,10) 14 18 29.53 (750)

Таблица 3: Размеры фланца ISO F-Style

Размер фланца Внешний диаметр трубки
(дюймы)
Внешний диаметр фланца
дюйма (мм)
Толщина фланца
дюйма (мм)
Кол-во болтов Диаметр отверстий
дюйма (мм)
BCD
дюймы (мм)
ISO 63 2,5 5.12 (130) 0,47 (11,94) 4 0,35 (9) 4,33 (110)
ISO 80 3 5,71 (145) 0,47 (11,94) 8 0,35 (9) 4,92 (125)
ISO 100 4 6,50 (165) 0,47 (11,94) 8 0.35 (9) 5,71 (145)
ISO 160 6 8,86 (225) 0,63 (16,00) 8 0,43 (11) 7,87 (200)
ISO 200 8 11,22 (285) 0,63 (16,00) 12 0,43 (11) 10,24 (260)
ISO 250 10 13.19 (335) 0,63 (16,00) 12 0,43 (11) 12,20 (310)
ISO 320 12,75 16,73 (425) 0,79 (20,07) 12 0,55 (14) 15,55 (395)
ISO 400 16 20,08 (510) 0.79 (20.07) 16 0,55 (14) 18,90 (480)
ISO 500 20 24,02 (610) 0,79 (20,07) 16 0,55 (14) 22,83 (580)
ISO 630 24 29,53 (750) 0,94 (23,88) 20 0.55 (14) 28,35 (720)

Объяснение 13 типов фланцев для трубопроводов

Какие типы фланцев используются в трубопроводах чаще всего? Как они выглядят? Основными типами фланцев являются приварная шейка, длинная приварная шейка, накладные, сварные муфты, соединения внахлест, резьбовые и глухие фланцы. В дополнение к этим стандартным фланцам существуют некоторые специальные, называемые Weldoflange / Nipoflange и Elboflange, поворотный фланец, фланец расширителя / редуктора и фланцы с отверстием.

СТАНДАРТНЫЕ ТИПЫ ФЛАНЦЕВ

Тип фланца, который будет использоваться для трубопровода, зависит, главным образом, от требуемой прочности фланцевого соединения. Фланцы используются вместо сварных соединений для облегчения операций по техническому обслуживанию (фланцевое соединение можно быстро и удобно демонтировать).

Давайте теперь углубимся в основные типы фланцев с изображениями.

ФЛАНЕЦ ПОД СВАРКУ

.

Фланец с приварной шейкой (WN) имеет длинную коническую ступицу, которую можно сваривать с трубой.

Этот тип фланца обычно используется в приложениях с высоким давлением и высокими / низкими температурами, где требуется неограниченный поток жидкости, транспортируемой по системе трубопроводов (отверстие фланца совпадает с отверстием трубы).

Отсутствие перепадов давления предотвращает такие негативные эффекты, как турбулентность и эрозия / коррозия металлов в непосредственной близости от фланцевых соединений.

Коническая ступица позволяет плавно распределять механическое напряжение между трубой и фланцем приварной шейки и облегчает выполнение радиографических исследований для обнаружения возможных утечек и дефектов сварки.

Размер фланца (NPS и спецификация труб) должен соответствовать размеру соединительной трубы.

Фланец с приварной шейкой соединяется с трубой одним V-образным стыковым сварным швом с полным проплавлением. Размеры и вес фланцев с приварной шейкой по ASME указаны в этой статье.

ДЛИННАЯ ПРИВАРНАЯ ШЕЯ

Фланцы с длинной приварной шейкой («LWN») аналогичны фланцам приварной шейки, за исключением того, что шейка (коническая ступица) удлинена и действует как удлинитель для расточки.

Фланцы с длинной приварной шейкой обычно используются на сосудах, колоннах или бочках. Эти типы фланцев доступны также в версиях с тяжелым цилиндром (HB) и равным цилиндром (E).

СКОЛЬЖЕНИЕ НА ФЛАНЦЕ

Надвижной фланец присоединяется к трубе или фитингам двумя угловыми сварными швами, один из которых выполняется внутри, а другой - снаружи полости фланца.

Размер отверстия надвижного фланца больше, чем внешний диаметр соединительной трубы, так как труба должна скользить внутри фланца для соединения посредством выполнения углового сварного шва.

Надвижные фланцы также называются «фланцами со ступицей», и их легко распознать благодаря своей тонкой и компактной форме.

На этой странице указаны размеры и вес надвижных фланцев ANSI / ASME.

ПРИВАРНАЯ ШЕЯ VS ПРОКЛАДКА НА ФЛАНЦЕ

Фланцевые соединения, выполненные с помощью вставных фланцев, в конечном итоге несколько более хрупкие, чем соединения, выполненные с фланцами с приварной шейкой (в аналогичных условиях эксплуатации). По всей видимости, это связано со следующими фактами:

  • фланец приварной шейки имеет коническую ступицу, отсутствующую во фланце, приваренном муфтой, которая распределяет механическое напряжение между трубой и фланцем более равномерно. площадь вместо двух (фланец под приварку враструб).

Еще одно преимущество фланца с приварной шейкой состоит в том, что его можно подсоединять как к трубам, так и к фитингам, тогда как фланцы, приваренные муфтой, подходят только к трубам.

ФЛАНЦ С РЕЗЬБОЙ

Фланцы с резьбой присоединяются к трубам путем навинчивания трубы (имеющей наружную резьбу, обычно NPT согласно ASME B1.20.1) на фланец без сварных швов (однако в некоторых случаях возможны небольшие сварные швы). применяется для увеличения прочности соединения).

Фланцы с резьбой доступны в размерах до 4 дюймов и различных номинальных давлениях, однако они используются, в основном, в трубопроводах небольшого размера в системах низкого давления и низких температур, например, в системах водоснабжения и кондиционирования воздуха.

Резьбовые фланцы также являются обязательным требованием во взрывоопасных зонах, таких как заправочные станции и заводы, поскольку выполнение сварных соединений в таких средах было бы опасно.

Обратитесь к этой статье, чтобы узнать о размерах фланцев с резьбой ANSI / ASME.

ГНЕЗДО ПРИВАРНОЙ ФЛАНЕЦ

.

Фланцы, приваренные внахлест, соединяются с трубами с помощью одинарного углового сварного шва, выполняемого на внешней стороне фланца (в отличие от типа надвижных фланцев, для которого требуется два сварных шва).

Согласно ASME B31.1, для выполнения фланцевого соединения с использованием фланца, приваренного муфтой, труба сначала должна быть вставлена ​​в муфту фланца до тех пор, пока она не достигнет нижней части фланца, затем ее следует приподнять на 1,6 мм и наконец заварили.

Этот зазор должен быть оставлен, чтобы обеспечить правильное положение трубы внутри фланцевого патрубка после затвердевания сварного шва.

Фланцы под сварку с враструб используются для малогабаритных трубопроводов и трубопроводов высокого давления, которые не пропускают высококоррозионные жидкости.

Это связано с тем, что эти типы фланцев подвержены коррозии в области зазора между концом трубы и заплечиком муфты.

Их статическая прочность фланцев, приваренных враструб, аналогична накладным фланцам, но их усталостная прочность выше из-за наличия одинарного, а не двойного углового сварного шва.

ФЛАНЦЕВЫЙ СОЕДИНИТЕЛЬ Внахлест

Фланцы с внахлестку имеют плоскую поверхность и всегда используются вместе с заглушкой.

Фланцы с соединением внахлест по форме напоминают надвижные фланцы, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части заглушки.

Фланец с соединением внахлест скользит по трубе и садится на заднюю часть заглушки, и они удерживаются вместе за счет давления болтов.

Использование фланцев для соединения внахлест в сочетании с заглушками является экономичным решением для трубопроводов из нержавеющей стали или никелевого сплава, поскольку материал фланца для соединения внахлест может быть более низкого качества (обычно углеродистая сталь), чем материал конец заглушки (который должен соответствовать марке трубы, так как находится в контакте с перекачиваемой жидкостью).

Таким образом, такая компоновка имеет два преимущества:

  1. снижает общую стоимость фланцевых соединений трубопровода, поскольку использование материалов более высокого качества сводится к минимуму;
  2. Операции по установке болтов упрощаются, поскольку фланец соединения внахлестку можно вращать вокруг трубы для облегчения совмещения болтов.

ГЛУХОЙ ФЛАНЕЦ

В отличие от всех типов фланцев, показанных выше, глухие фланцы не имеют центрального отверстия и используются для заглушки или герметизации трубопровода, клапана / напорного резервуара и блокировки потока жидкости.

Глухие фланцы должны выдерживать значительную механическую нагрузку из-за давления в системе и требуемых усилий болтов.

Глухие фланцы обеспечивают легкий доступ к трубопроводу, так как их можно легко отвинтить, чтобы оператор мог выполнять действия внутри конечного конца трубы (это также причина, по которой глухой фланец используется в качестве люка для сосудов под давлением, при раз).

Интересно отметить, что, хотя этот тип фланцев проще в производстве, они продаются по более высокой средней цене за килограмм по сравнению с другими типами фланцев.

Обратитесь к этой статье, чтобы узнать о размерах глухих фланцев в соответствии с ANSI / ASME B16.5.

СПЕЦИАЛЬНЫЕ ТИПЫ ФЛАНЦЕВ

NIPOFLANGE

Nipoflange

Nipoflange используется для ответвлений трубопроводов под углом 90 градусов и представляет собой продукт, изготовленный путем объединения фланца с приварной шейкой и кованого Nipolet .

Однако Нипофланец представляет собой цельную деталь из кованой стали, а не два разных изделия, сваренных вместе.

Чтобы установить Nipoflange, обслуживающий персонал должен приварить часть Nipolet устройства к спускной трубе и прикрутить фланцевую часть к фланцу ответвленной трубы.

Нипофланцы доступны из различных материалов, таких как углеродистая сталь ASTM A105 (высокотемпературная работа), ASTM A350 (низкотемпературная углеродистая сталь), ASTM A182 (марки нержавеющей стали, включая дуплекс и супердуплекс) и никелевые сплавы (инконель). , Инколой, хастеллой и др.).

Нипофланцы также производятся в усиленном варианте, который имеет дополнительную механическую прочность по сравнению со стандартным нипофланцем.

WELDOFLANGE

Weldoflange

Weldoflange концептуально аналогичен Nipoflange, поскольку они представляют собой комбинацию фланца с приварной шейкой и соединения фитинга (в данном случае Weldolet). Сварные фланцы изготавливаются из цельного куска цельной кованой стали, а не путем сварки отдельных частей вместе.

ELBOFLANGE И LATROFLANGE

Другими менее распространенными типами фланцев Olets являются так называемые Elboflange (комбинация фланца и Elbolet) и «Latroflange» (комбинация фланца с Latrolet).Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.

Elboflange

ПОВОРОТНЫЙ ФЛАНЕЦ

Фланцы с поворотным кольцом облегчают выравнивание отверстий для болтов между двумя ответными фланцами, что полезно во многих обстоятельствах, таких как установка трубопроводов большого диаметра, подводных и морских трубопроводов, трубопроводных работ на мелководье воды и подобных сред. Поворотные фланцы подходят для нефти, газа, углеводородов, воды, химических и других сложных жидкостей в нефтехимической и водохозяйственной областях.

В случае трубопровода большого диаметра, например, труба оснащена на одном конце стандартным фланцем с приварной шейкой и поворотным фланцем на другом конце: просто повернув поворотный фланец на трубе, операторы могут добиться идеального совмещения отверстий под болты простым и быстрым способом.

Основными стандартами для фланцев с поворотным кольцом являются ASME / ANSI, DIN, BS, EN, ISO и т. Д. Наиболее распространенным стандартом для нефтехимической промышленности является ANSI / ASME B16.5 или ASME B16.47.

Поворотный фланец

Поворотный фланец доступен во всех стандартных формах обычных фланцев, то есть с приварной шейкой, надвижным, нахлесточным, приварным внахлест и т. Д., Для всех марок материалов и в широком диапазоне размеров (размеры может варьироваться от 3/8 дюйма до 60 дюймов и номинальное давление от 150 до 2500).

Поворотные фланцы могут быть изготовлены из углеродистой стали (ASTM A105), легированной стали (ASTM A182 F1, A182 F5, A182 F9, A182 F91) и нержавеющей стали (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L). .

РАСШИРИТЕЛЬНЫЙ ФЛАНЕЦ («РАСШИРИТЕЛЬ»)

Расширительный фланец

Расширительные фланцы или «расширительные фланцы» используются для увеличения внутреннего диаметра трубопровода от одной точки к другой или для соединения труб с другими механическими устройствами, такими как насосы , компрессоры и клапаны с впускными отверстиями разного размера.

Расширяющийся фланец, представленный на рисунке, представляет собой фланец с приварной шейкой с большим отверстием на нефланцевом конце.

Раздвижные фланцы можно использовать для увеличения диаметра проходной трубы только на один или максимум два размера, но не более (пример: от 2 до 3 или максимум 4 дюймов).

Фланцы расширителя - более дешевое (и более легкое) решение по сравнению с комбинацией переходника под приварку встык и стандартного фланца (который является стандартным решением для увеличения диаметра трубы более чем на 2 размера).

Наиболее распространенными материалами для расширяющихся фланцев являются A105 (высокотемпературная углеродистая сталь), A350 (LTCS) и ASTM A182 (нержавеющая сталь и выше).
Номинальное давление и размеры раздвижных фланцев соответствуют спецификации ANSI / ASME B16.5 и доступны с выступом или плоской поверхностью (RF, FF).


Чертеж раздвижного фланца ASME.

ПЕРЕХОДНОЙ ФЛАНЕЦ («РЕДУКТОР»)

Переходный фланец

Переходные фланцы, иначе называемые переходными фланцами, имеют противоположную функцию, чем фланцы расширителя, показанные выше, т.е. они используются для уменьшения диаметра трубопровода .

Диаметр проходного трубопровода можно безопасно уменьшить только на 1 или 2 размера (в противном случае необходимо использовать решение, основанное на комбинации переходника для стыковой сварки и стандартного фланца).

Переходные фланцы доступны для большинства размеров и марок материалов и, как правило, отсутствуют на складе.

Переходные фланцы следуют тем же соображениям с точки зрения технических характеристик, размеров и марок материала, что и расширительные фланцы.

Последний тип кованого изделия, напоминающий форму фланца, - это так называемые защитные очки: хотя фланец не является должным образом, между трубами используется заглушка (или кольцевая распорка, или лопата) для механической изоляции трубопровода и очень простым способом.Более подробная информация представлена ​​в другом разделе нашей Wiki, посвященном трубопроводам.

ДРУГАЯ КЛАССИФИКАЦИЯ ФЛАНЦЕВ

Форма - это наиболее очевидный способ классификации различных типов фланцев. Однако существуют и другие способы классификации фланцев, а именно:

  • по марке материала
  • по типу поверхности фланца (выступающая, плоская, кольцевое соединение, охватываемая и охватывающая, гребень и паз, соединение внахлест)
  • по поверхности фланца (гладкая , зубчатый, складской)
  • по размерам (номинальный размер и номинальное давление)

Что это такое и какой из них использовать?

Между трубками и проводами, механикой и логистикой весь процесс перекачки может ощущаться как процесс.Но одна вещь может значительно упростить задачу: дважды проверить, что вы используете правильный размер фланца молокоотсоса.

Это может иметь значение между изнурительной борьбой за сцеживание достаточного количества молока и ситуацией, когда вы можете легче (и безболезненно) производить много молока для своего ребенка. Вот что вам нужно знать о размерах фланцев, чтобы максимально использовать возможности перекачивания.

Что такое фланец молокоотсоса?

Фланец молокоотсоса - это кусок пластика в форме воронки, который надевается поверх соска.Он образует вакуумное уплотнение вокруг ареолы, а затем втягивает сосок в свою воронку для извлечения молока.

Большинство насосов поставляются со стандартным фланцем диаметром 24 мм (мм). Но они доступны в широком диапазоне размеров, обычно от 21 до 36 мм. Размер указывает на диаметр маленькой трубки на узкой кромке фланца.

Фланцы разных размеров можно найти у производителя помпы, на таких сайтах, как Amazon, или в любом магазине детских товаров.

Почему важен размер фланца?

Правильно подобранный фланец поможет вам сцеживать как можно больше грудного молока с максимальной эффективностью.Размер фланца обычно зависит от ткани груди и эластичности кожи. Если ваш фланец будет слишком тугим, он сожмет вашу грудь, что может привести к закупорке молочных протоков, из которых молоко не выделяется так быстро.

Но если ваш фланец слишком свободный, вы не сможете удалить все молоко из груди, что может снизить выработку молока. Это также может вызвать ненужную боль в сосках и даже травму соска. Если сцеживание больно, это может затруднить выработку молока. Кроме того, у вас меньше шансов придерживаться этого.

Какой размер фланца следует использовать? См. Таблицу размеров фланца

Чтобы узнать свой размер, посетите веб-сайт производителя помпы. Большинство компаний предлагают руководство по размеру фланцев в зависимости от размера вашего соска. Вот примерное руководство, которое вы можете использовать в качестве таблицы размеров фланца:

  • До 17 мм: Размер фланца от 20 до 21 мм
  • от 17 до 21 мм: Размер фланца 24 мм
  • От 21 до 25 мм: Размер фланца от 27 до 28 мм
  • От 25 до 29 мм: Размер фланца от 30 до 32 мм
  • От 29 до 32 мм: Размер фланца 36 мм

Чтобы измерить диаметр вашего соска (его ширину), вы Вам понадобится линейка или рулетка.Вы также можете оценить с помощью монет: десять центов - это примерно 18 мм, пенни - 19 мм, никель - 21 мм и четверть - 24 мм.

Перед измерением стимулируйте сосок, перекручивая его между большим и указательным пальцами, или прикладывая к нему лед, чтобы убедиться, что он у вас полный. Сосредоточьтесь на его диаметре у основания и не включайте ареолу. Не забудьте измерить оба соска, так как они могут быть разного размера.

Фланцы различаются от компании к компании, поэтому вы можете попробовать несколько.Вы можете обнаружить, что фланцы других производителей лучше подходят для вашего тела. Поиск идеальной шестерни может занять некоторое время, но большинство комбинаций насоса и фланца вполне подходят.

Помните также, что размер вашего соска (и, следовательно, размер фланца) может изменяться на протяжении всего периода кормления грудью.

Как определить, что вы используете правильный размер фланца

Большинство консультантов по грудному вскармливанию рекомендуют использовать тест «COMFY», чтобы определить правильный размер фланца. Вот пять основных указаний, которые обозначают аббревиатуры:

  • Центральные соски свободно перемещаются. Ваш сосок должен свободно входить и выходить, не касаясь стенок туннеля, без покраснения или боли.
  • В туннель нужно втянуть только немного ткани ареолы. Вы должны увидеть небольшую ареолу, втягивающуюся в туннель с каждым циклом помпы, но не слишком много или совсем не так.
  • Движение груди мягкое и ритмичное. Ваша грудь должна двигаться вперед и назад при каждом движении помпы, но осторожно.
  • Чувствует себя комфортно при сцеживании груди. Ваш молокоотсос не должен вызывать боли и болезненных ощущений.
  • Дает хорошо дренированную грудь. Помпа должна откачивать большую часть молока из груди, чтобы поддерживать выработку молока. По окончании сеанса грудь должна стать заметно мягче и светлее.

Как определить, какой у вас фланец слишком большой или маленький

Вот некоторые признаки того, что ваши фланцы не подходят правильно:

  • Ваша грудь слишком много или слишком мало двигается во время сцеживания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
