Популярные шаблоны и схемы Visio

Visio Online (план 2) Visio, план 1 Microsoft Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Еще. ..Меньше

Visio — это средство для создания схем, которое позволяет легко и понятно создавать схемы, схемы, организационные диаграммы, планы этажей, проектирование и другие возможности, используя современные шаблоны со знакомым интерфейсом Office. На этой странице вы можете получить доступ к некоторым верхним шаблонам и образцам схем, доступных вVisio, или запросить нужные шаблоны.

Чтобы увидеть сотни шаблонов и образцов схем, можно открыть шаблон в приложении Visio или в Веб-приложение Visio.

Примечание: У вас еще нет Visio? Сравните планы и цены или опишитесь в пробной версия Visio.

Процесс утверждения кредитоспособности

Функциональная flowchart для процесса утверждения кредитоспособности.

Поток покупки имущества

Схема с подробными сведениями о шагах приобретения свойства.

Маркетинговый микс

Шаблон схемы, который может использоваться для создания маркетинговых стратегий, влиять на приобретение продуктов компании клиентами.

Схема сети со звездочками

Подробная топология сети для схемы сети звезды.

Сетевой план Office

Базовый шаблон сети для небольших офисов или схем сети группы.

Каскадный процесс SDLC

Схема процесса для каскадной модели процесса жизненного цикла разработки программного обеспечения.

Диаграмма «Блок компьютера»

Шаблон блок-схемы для блок-схемы компьютера.

Игровой процесс SDL

Шаблон схемы спецификации и описания для игрового процесса SDL.

Процесс резервирования в кинотеатре

В этом шаблоне показаны этапы приобретения билетов в кинотеатре из веб-службы и то, как различные действия влияют на работу пользователя в Интернете.

Базовая flowchart

Вертикальная flowchart лучше всего используется для процессов или систем верхнего уровня, которые включают иерархии или имеют много процессов компонентов.

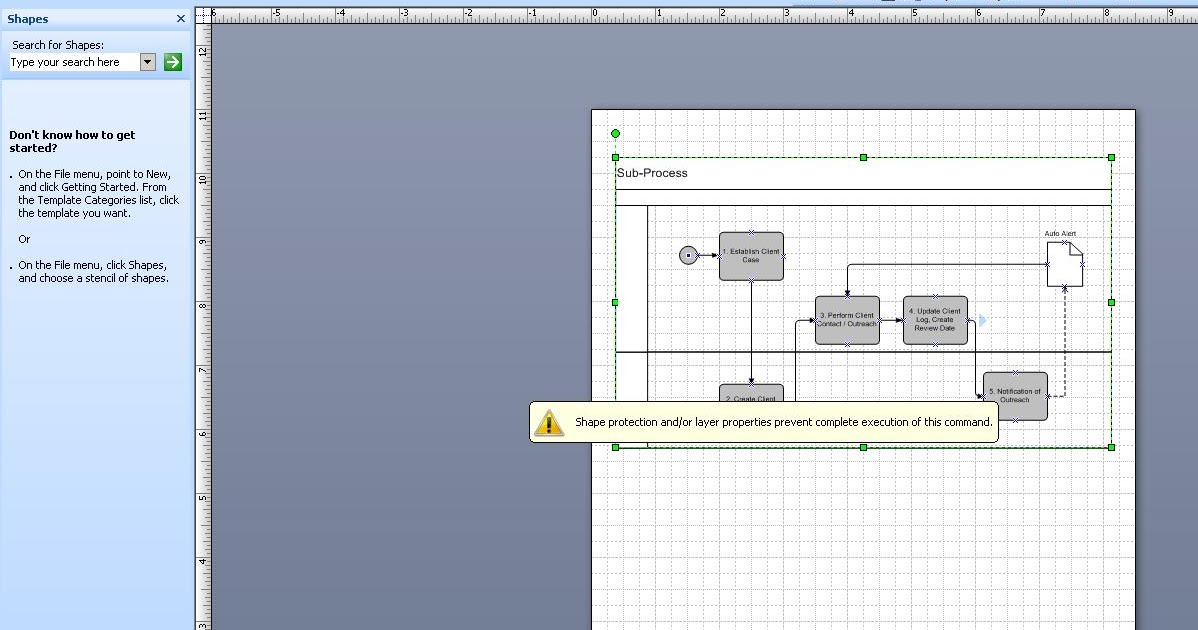

Cross-functional flowchart

Функциональная flowchart лучше всего использовать для процесса, который включает задачи, совместно используемые с ролями или функциями.

Организационная диаграмма

Организационная диаграмма лучше всего использовать для демонстрации уровней иерархии и отношений между отчетами в привлекательном и современном формате.

Основной аудит

Простая схема аудита лучше всего использовать для простого процесса, который должен отвечать точке принятия решения.

Базовая домашняя сеть

Лучше всего использовать для проектирования домашней сети с проводными и беспроводными устройствами в разных помещениях.

Система управления персоналом

Схема Crow’s Foot системы управления человеческими ресурсами.

Управление запасами

Схема Crow’s Foot системы управления запасами.

Управление строительством

Схема, на диаграмме Чэна, управляющей строительством.

Подробная сеть

Подробная схема сети, лучше всего используемая для демонстрации корпоративной сети для среднего предприятия.

База данных банковского счета

Схема базы данных Chen с банковским счетом

Базовая электрооборудование

На схеме электротехнической схемы, которая лучше всего использовать для нарисовать электронный канал с устройствами с полукондукторами.

Класс UML с интерфейсом

Схема классов UML, лучше всего используемая для демонстрации системы, в которой класс имеет состав и агрегатные отношения

Базовая последовательность UML

Простая схема последовательностей UML, которая лучше всего используется для демонстрации взаимодействия частей простой системы друг с другом

Основной пример использования UML

Базовая схема использования вариантов использования UML лучше всего использовать для демонстрации взаимодействия пользователя с событиями и процессами.

Действие входа в реестр

Используйте эту схему UML для демонстрации действий входа в реестр.

Базовая связь UML

Схема связи UML, на которую показано взаимодействие между жизненными линиями, которые используют последовательные сообщения.

Основной компонент UML

Схема компонентов UML для демонстрации компонентов, портов, интерфейсов и связей между ними

База данных UML для сотрудников

Используйте эту схему для проектирования базы данных сотрудников для организации.

Базовое развертывание UML

На этой схеме покажите архитектуру развертывания программного обеспечения.

Состояние UML: ATM

Используйте эту схему, чтобы создать схему состояния, на которую будет показано, как автоматизированная машинная выукайла отвечает пользователю.

Функциональная диаграмма BPMN

Показывать связь между процессом и функциональными единицами в потоке кадров. Это рабочий процесс уровня 2 BPMN.

Иерархическая организациальная диаграмма

Создайте организацическую диаграмму с многоуровневой иерархией. Попробуйте различные макеты, которые поместит схему в место для печати.

Ethernet LAN diagram

Создавайте подробные схемы физической, логической и сетевой архитектуры, используя исчерпывающий набор фигур сетевого и компьютерного оборудования.

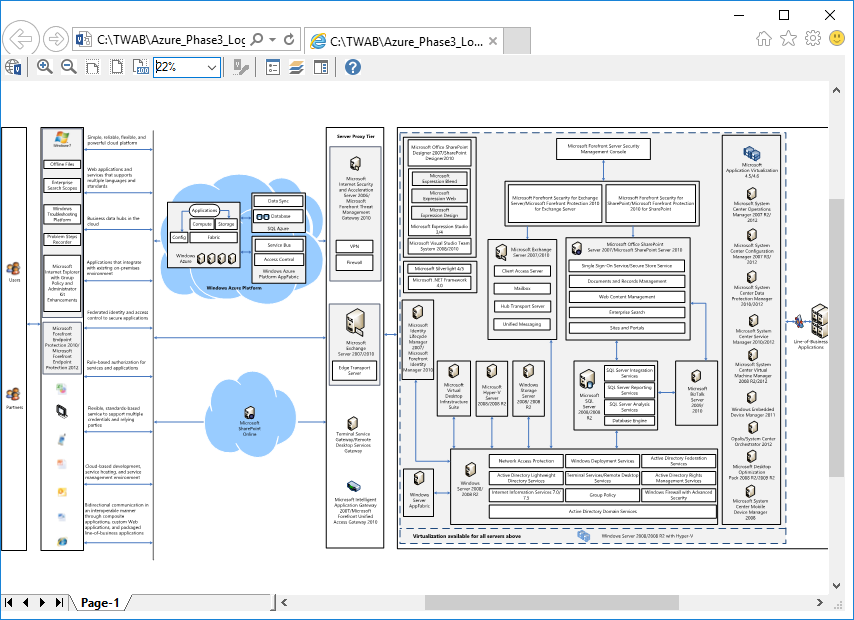

СерверНкинов в Azure

СерверНкинов в Azure

Домены, у нас есть домены AD, которые уже есть у Azure AD

Интеграция локального домена Active Directory с Azure AD

Dev-Test для PaaS

Развертывание dev-test для тестирования решений PaaS

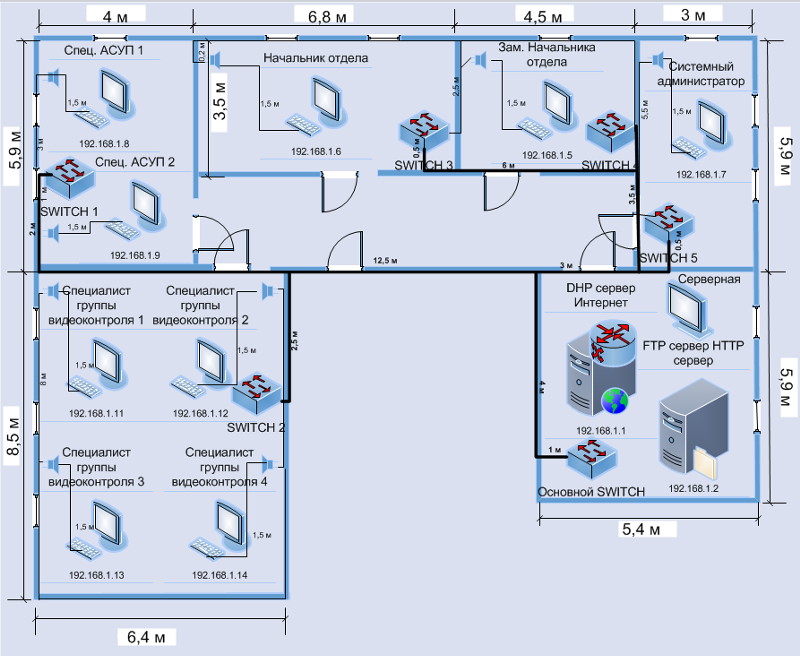

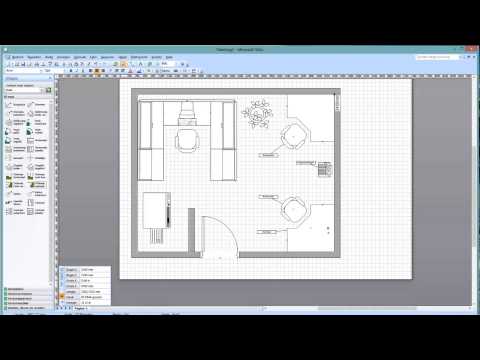

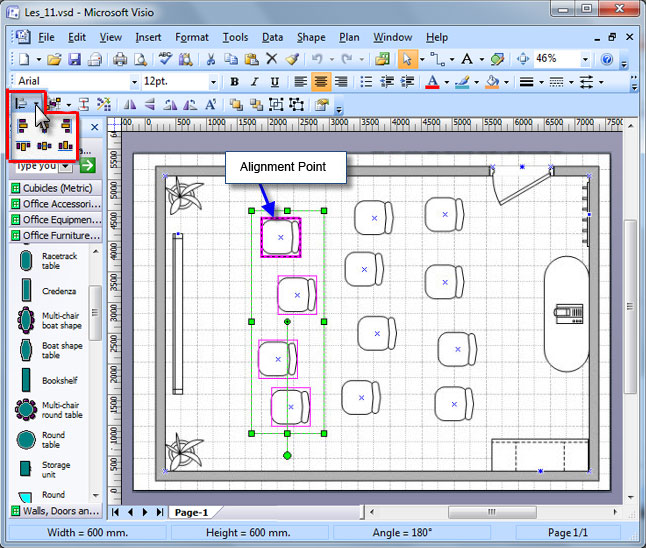

План этажа

Используйте этот шаблон для создания подробных и точных планов этажа и здания.

Временная шкала расширенного блока

Он лучше всего используется для отслеживания вех, событий, задач и этапов за определенное время. Используется также для создания стратегических продуктов.

План этажа с социальных сетей, США

План этажа с функциями социального защиты (США)

План этажа с социальной метрией, метрическая

План этажа с функциями social distancing (Metric)

В AWS можно автоматизировать архитектуру, не более

В AWS можно автоматизировать архитектуру, не более

Git to S3 Webhooks

Шаблон AWS: Git to S3 Webhooks

SAP с SIOS

Шаблон AWS: SAP с SIOS

Создание чертежей деталей и сборок в Visio

Visio Plan 2 Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Visio профессиональный 2013 Visio премиум 2010 Visio 2010 Visio 2007 Дополнительно. .. Меньше

Используйте шаблон Чертеж деталей и сборок для составления следующих чертежей:

Сборочные чертежи	Сварочные чертежи	Крепления и пружины

1. Открыть Visio.

2. Создайте новый чертеж на основе шаблона Чертеж деталей и сборок , который находится в категории Engineering .

   Этот тип чертежа открывает масштабированную страницу чертежа в альбомной ориентации. Вы можете изменить настройки страницы, линейки и сетки в любое время.

3. Перетащите фигуры из Drawing Tool Shapes на страницу рисования, чтобы нарисовать контуры объектов. Например, нарисуйте ленточную систему с фигурами Касательные окружности и Арктангенсы и используйте фигуру Прямоугольник со скругленными углами для представления резервуаров или сосудов.

   Используйте формы касательных окружностей и арктангенсов

   1. Из Drawing Tool Shapes перетащите фигуру Circle tangents или Arc tangents на страницу рисования.

      Примечание. Используйте эти формы для рисования систем ремней, как показано на рисунке.

   2. Чтобы изменить размер круга или изменить радиус дуги, перетащите маркеры управления.

   3. Чтобы изменить длину касательной, перетащите конечную точку.

   4. При рисовании систем ремней приклейте концы одной формы к конечным точкам другой.

      Системы натяжных ремней с использованием форм арктангенсов (1) и касательных окружностей форм (2).

   Используйте форму Rounded Rectangle

   org/ItemList»>

   1. Из Drawing Tool Shapes перетащите фигуру Rounded прямоугольник на страницу рисования.

      Примечание. Используйте фигуру Прямоугольник со скругленными углами для представления резервуара или сосуда, как показано на рисунке.

   2. Чтобы изменить округлость концов, перетащите управляющий маркер.

   3. Чтобы изменить размер прямоугольника, перетащите маркеры выделения.

      Резервуар с клапаном, созданный с помощью формы Rounded Rectangle и других инструментов рисования.

4. Перетащите фигуры из Крепежи 1 , Крепежи 2 и Пружины и подшипники на странице чертежа. Вы можете ввести данные для этих форм.

   Введите данные формы

   1. Щелкните фигуру правой кнопкой мыши и выберите Фигура > Данные фигуры .

   2. В данных формы щелкните в каждом поле данных и введите или выберите значение.

5. org/ListItem»>

   Добавьте размеры к чертежу, перетащив фигуры из Dimensioning-Engineering на чертеж.

6. Добавьте символы опорных элементов и кадры управления элементами.

   Добавить символ базового элемента

   1. Из Геометрические размеры и допуски перетащите одну из базовых фигур на страницу чертежа.

   2. Чтобы изменить текст в базовой фигуре, дважды щелкните фигуру, выберите текст, который хотите заменить, и введите текст.

   Создать кадр управления функцией

   org/ItemList»>

   1. Из Геометрические размеры и допуски перетащите одну из фигур опорной рамки на страницу чертежа.

   2. Откройте окно группы, дважды щелкнув фигуру опорной рамки.

      Примечание. При необходимости разместите окна так, чтобы вы могли видеть фигуры.

   3. Из Геометрические размеры и допуски перетащите символы геометрических характеристик, такие как Плоскостность , в крайнее левое поле формы опорной рамки в групповом окне.

   4. Чтобы изменить текст в фигуре опорной рамки, дважды щелкните фигуру, выберите текст, который хотите заменить, и введите текст.

   5. Закройте окно группы, чтобы вернуться на страницу рисования.

7. Добавьте на чертеж символы сварки.

   Создать символ сварки

   1. Из Символы сварки перетащите одну из стрелок на страницу документа.

      Расположите форму стрелки так, чтобы стрелка (выноска) указывала на сварной шов.

   2. Настройте форму стрелки, выполнив одно или оба следующих действия:

   3. org/ListItem»>

      Откройте окно группы фигур со стрелками, дважды щелкнув фигуру со стрелкой.

      Примечание. При необходимости разместите окна так, чтобы вы могли видеть фигуры.

   4. Из Символы сварки перетащите символы сварки на форму стрелки в окне группы. Аннотируйте с помощью выноски (на вкладке Вставка щелкните Выноска ).

      Приклейте символы сварки и символы аннотаций к направляющим в окне группы, чтобы символы оставались правильно расположенными при изменении размера стрелки.

   5. Чтобы изменить текст формы символа сварки или аннотации, дважды щелкните фигуру, выберите текст, который хотите заменить, и введите текст.

   6. Чтобы вернуться на страницу рисования, закройте окно группы.

Создание электрической схемы

Видио

Диаграммы

Строительные планы и карты

Строительные планы и карты

Создание электрической схемы

Visio Plan 2 Visio профессиональный 2021 Visio профессиональный 2019 Visio профессиональный 2016 Visio профессиональный 2013 Visio премиум 2010 Visio 2010 Visio 2007 Дополнительно… Меньше

Используйте тип чертежа Electrical Engineering в Visio Professional или Visio Plan 2 для создания электрических и электронных принципиальных схем.

1. org/ListItem»>

   На вкладке Файл нажмите New , а затем найдите шаблоны Engineering .

2. Щелкните один из следующих вариантов:

   • Базовая электрика

   • Схемы и логика

   • Сила жидкости

   • org/ListItem»>

     Промышленные системы управления

   • Детали и сборочный чертеж

   • Проектирование трубопроводов и КИП

   • План сантехники и трубопроводов

   • org/ListItem»>

     Схема технологического процесса

   • Системы

   • Диаграмма TQM

   • Схема рабочего процесса

3. org/ListItem»>

   Выберите Метрические единицы или Единицы США , а затем нажмите Создать .

   Шаблон открывает немасштабированную страницу документа в книжной ориентации. Вы можете изменить эти настройки в любое время.

4. Перетащите формы электрических компонентов на страницу чертежа. Формы могут иметь данные. Вы можете вводить данные фигуры и добавлять новые данные в фигуру.

   Введите данные формы

   1. Выберите фигуру, щелкните правой кнопкой мыши, выберите Данные , а затем щелкните Определить данные фигуры .

   2. В диалоговом окне Define Shape Data щелкните каждый элемент и введите или выберите значение.

5. Используйте инструмент Connector для соединения электрических компонентов или разъемов.

   Используйте инструмент Connector

   1. Щелкните инструмент Connector .

   2. org/ListItem»>

      Перетащите от точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

   Используйте соединительные формы

   1. Перетащите фигуру соединителя на страницу документа.

   2. Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которой вы соединитесь).

   3. org/ListItem»>

      Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которой вы подключаетесь).

      Когда соединитель приклеен к фигурам, конечные точки становятся красными.

6. Пометьте формы отдельных электрических компонентов, выбрав форму и введя текст.

Хотите больше?

Найдите образцы шаблонов и схем Visio для электротехники

1. На вкладке Файл нажмите New , а затем в разделе Категории шаблонов щелкните Engineering .

2. org/ListItem»>

   Щелкните один из следующих вариантов:

   • Базовая электрика

   • Схемы и логика

   • Сила жидкости

   • Промышленные системы управления

   • org/ListItem»>

     Детали и сборочный чертеж

   • Проектирование трубопроводов и КИП

   • Схема технологического процесса

   • Системы

3. org/ListItem»>

   Выберите Метрические единицы или Единицы США , а затем нажмите Создать .

   Шаблон открывает немасштабированную страницу документа в книжной ориентации. Вы можете изменить эти настройки в любое время.

4. Перетащите формы электрических компонентов на страницу чертежа. Формы могут иметь данные. Вы можете вводить данные фигуры и добавлять новые данные в фигуру.

   Введите данные формы

   1. Выберите фигуру, щелкните правой кнопкой мыши, выберите Данные , а затем щелкните Определить данные фигуры .

   2. В диалоговом окне Define Shape Data щелкните каждый элемент и введите или выберите значение.

5. Соедините электрические компоненты с помощью инструмента Connector или форм разъема.

   Используйте инструмент Connector

   1. Щелкните инструмент Connector .

   2. org/ListItem»>

      Перетащите от точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

   Используйте соединительные формы

   1. Перетащите фигуру соединителя на страницу документа.

   2. Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которой вы соединитесь).

   3. org/ListItem»>

      Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которой вы подключаетесь).

      Когда соединитель приклеен к фигурам, конечные точки становятся красными.

6. Пометьте формы отдельных электрических компонентов, выбрав форму и введя текст.

1. В меню File выберите New , выберите Engineering , а затем щелкните один из следующих пунктов:

   Эти шаблоны открывают немасштабированную страницу документа в книжной ориентации. Вы можете изменить эти настройки в любое время.

2. Перетащите формы электрических компонентов на страницу чертежа. Формы могут иметь данные. Вы можете вводить данные фигуры и добавлять новые данные в фигуру.

   Введите данные формы

   1. Выберите фигуру, а затем на Меню формы щелкните Данные формы .

   2. В диалоговом окне Shape Data щелкните каждый элемент и введите или выберите значение.

3. Соедините электрические компоненты с помощью инструмента Connector или форм разъема.

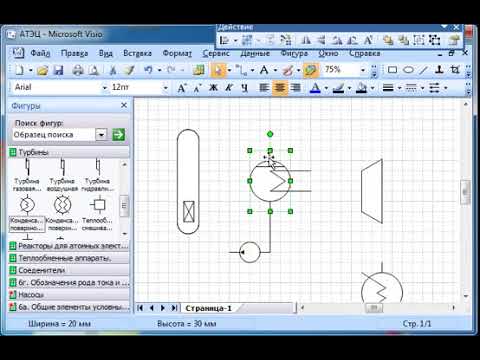

   Используйте инструмент Connector

   1. Щелкните инструмент Connector .

   2. Перетащите от точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

   Используйте соединительные формы

   1. Перетащите фигуру соединителя на страницу документа.

   2. Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которой вы соединитесь).

   3. Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которой вы подключаетесь).

      Когда соединитель приклеен к фигурам, конечные точки становятся красными.
