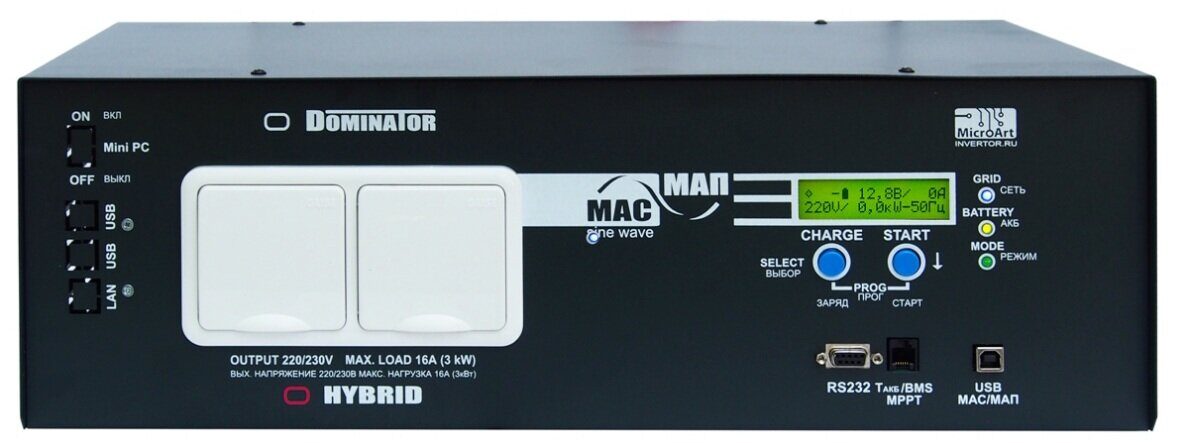

Источник бесперебойного питания мап sin 9квт 24в dominator МАП DOMINATOR 9 кВт/24В от компании МИКРОАРТ ПРО по цене 220 900 руб.
Инвертор (ИБП) МАП DOMINATOR 9 кВт 24В обладает гибридными характеристиками, имеет возможность синхронизации и используется на различных объектах, а также в домах для обеспечения резервного и бесперебойного электроснабжения, подкачки в сеть, с альтернативными источниками как совместно с сетью, так и для полной автономии.
Цена 220 900 руб
На заказ, срок изготовления 5 рабочих дней.
Помимо новых возможностей (смотрите полное описание модельного ряда по ссылке) МАП DOMINATOR может синхронизироваться и подкачивать в сеть дома энергию от АКБ (и в свою очередь от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции). Наиболее частое использование — увеличение мощности сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков, можно и не задействуя АКБ или задействуя их на небольшой процент ёмкости (без сокращения их срока службы).
Функции инвертора:
- • Отображение напряжений, токов, режимов работы и других функций на ЖК экране.
- • Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией.
- • Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках.
- • Наличие байпаса (автоматическая трансляция 220 В).
- • Корректная работа с мини-электростанцией: перехват нагрузки в случае превышения мощности.
- • Автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции; выравнивание зарядного тока.
- • Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от инвертора МАП).
- • Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда.
- • Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения.
- • Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В.
- • Возможность запараллеливания инверторов между собой для увеличения мощности и надёжности.
- • Возможность подключения в трёхфазную сеть.
- • Наличие «сухих контактов» для управления генератором с АВР или др.
- • Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др).
- • Дистанционный мониторинг и управление (благодаря встроенному микрокомпьютеру ПАК «Малина»
- Бесплатное ПО для мониторинга электросетей возможно скачать по ссылке.
- Рекордное время переключения с сети 220 В на МАП — 2 – 4 мс и с МАП на сеть 220 В – 0 мс (графики с данными можно увидеть по ссылке в описании модели МАП DOMINATOR UPS ).
Выходное напряжение: чистая синусоида
- Возможна работа при относительной влажности от 0 до 98% без конденсации
- Гарантия: 3 года
- Дополнительная техническая информация:
- 1) Паспорт прибора
- 2) Модельный ряд инверторов МАП (отличия моделей, габариты и вес приборов)
- 3) Ориентировочное время работы системы от АКБ без сети, работа при внешней сети, типовое время переключения
- 4) Минимально рекомендуемый для системы массив АКБ. Ток заряда.
- 5) Схема подключения МАП к щитку квартиры и/или коттеджа.
Ток заряда.Весь перечень информации по инверторам МАП вы можете найти в нашей базе знаний по ссылке «Поддержка->Техническая информация и паспорта приборов->Инверторы».
Информацию о доставке и монтаже вы можете получить в разделе «Поддержка».
Производитель оставляет за собой право изменять форм-фактор и внешний вид производимой продукции без уведомления покупателя, если иное не оговорено перед заказом.
| Наименование | 9 кВт DOMINATOR (инвертор) |
| Категория товара | МАП DOMINATOR 24В |
| Мощность, кВт | 9.00 |
| КПД, % | 93 |
| U, В | 24.0 |
| Uвых, В | 220 |
| ∿Частота, Гц | 50 |
| Пиковая мощность, кВт* | 12. 00 |
| Максимальная мощность, кВт** | 9.00 |
| Номинальная мощность, кВт | 6.00 |
| Собственное потребление на хх, Вт | 9.6 — 14.4 |
| Встроенный микрокомпьютер | есть |
| Встроенная сетевая плата | есть |
| Реле управления генератором или др. | есть |
| Встроенный дополнительный мощный фильтр на входе | есть |
| Вход USB | есть |
| Рекомендуемая суммарная**** емкость АКБ, А·ч | 1400 |
| Min суммарная**** емкость АКБ, А·ч | 600 |
| Рабочий температурный диапазон, ℃ | -25…50 |
| Габариты [В×Г×Ш], см | 21×41×56 |
| Масса без упаковки, кг | 40.70 |
| *на мощности выше пиковой в автономном режиме МАП будет работать не более 5 сек. **на мощности выше номинальной в автономном режиме МАП будет работать не более 20 мин. ***ёмкость АКБ может быть и очень большой, но тогда время заряда будет очень большим. ****ёмкость указана с учётом напряжения инверторов. |
| Гиперссылка | https://microart.ru/product/map-924-dom/ |
| Весомая единица | 1 |
| Категория | Инверторы |
| исполнение корпуса | Классический (горизонтальный) |
| Количество выходных розеток Type F | 1 |
| КПД, % | 94 |
| Минимальная температура эксплуатации, град. цельсия | -25 |
| Рекомендуемая ёмкость массива АКБ на трёхфазный комплекс, от | 1200 А*ч на 24 Вольт |
| Возможность подвесить на стену | Нет |
| Клеммы в сторону АКБ | Наконечник на проводе с отверстием под болт М8 |
| Номинальная мощность, кВт | 6 |
| Наличие высокоэффективного фильтра на входе и выходе | да |
| Вес, кг | 48 |
| Максимальное входное напряжение, В | 265 |
| напряжение массива батарей, В | 24 |
| Высота, мм | 210 |
| Режим подкачки мощности | Есть |
| Пиковая мощность | 13 |
| Возможность поставить на полку | Есть |
| Сечение проводников в сторону АКБ, мм квадратных. | 70 |
| Частота входной сети, Гц | 40-63Гц |
| Тип используемых АКБ | AGM, GEL, LiFePO4, закрытые, открытые, щелочные |
| Минимальное входное напряжение, В | 120 |
| Наличие выходных розеток типа IBM | Нет |
| Собственное потребление на хх, Вт | 9,6 — 14,4 |
| Глубина, мм | 460 |
| модель | Dominator |
| Примерный срок отгрузки, рабочих дней | 15 |
| Максимальный ток встроенного зарядного устройства, А | 120 |
| Наличие второго входа и реле управления генератором | да |
| Исполнение клемм для подключения к акб под Литиевые акб | Нет |
| Максимальная температура эксплуатации, град. цельсия | 35 |
| Температурный сенсор | Внешний |
| Время переключения МАП/сеть 220В, мс | 0 |
| Номинальное входное напряжение, В | 220 |
| Время переключения Сеть 220В/МАП, мс | 2 — 5 |
| Наличие выхода USB | Есть |
| Работа в ЭКО режиме | Есть |
| Клас защиты | IP20 |
| Наличие клеммной колодки для подключения сети | Есть |
| Максимальная мощность, кВт | 9 |
| Гарантия, лет | 3 |
| Работа в трёхфазном режиме | Есть |
| Рекомендуемая ёмкость массива АКБ, от | 600 А*ч на 24 Вольт |
| Упаковка | Картонная коробка, пенопластовые уголки. |
| Шина I2C для связи между собой МАП, КЕС, КЭВ, ПАК-Малина-2 | Есть |
| Номинал установленного на входе автомата, Ампер | 63 |
| Ширина, мм | 560 |
| Параллельное включение до 10 приборов в параллель | Есть |
| Количество выходных розеток типа IBM | 0 |
| Прграммируемые исполнительные реле | да |
| Частота выходного напряжения при работе от АКБ, Гц | 50 Гц (+/-0,1%) |
| Встроенный ПАК «Малина» | Есть |
Стандартная гарантия — 3 года.
Гарантия при монтаже силами наших инженеров — 5 лет.
Паспорт инвертора МАП SINE моделей Pro/HYBRID/DOMINATOR
СКАЧАТЬ
Паспорт-инструкция по эксплуатации инвертора МАП TITANATOR
СКАЧАТЬ
Приложения к паспорту-инструкции МАП TITANATOR. Полная версия.
СКАЧАТЬ
Презентация МАП TITANATOR
СКАЧАТЬ
Сертификат соответствия Таможенного Союза Многофункционального Автономного Преобразователя (инвертор) МАП МИКРОАРТ (PRO, HYBRID, DOMINATOR, TITANATOR)
СКАЧАТЬ
СЕРТИФИКАТ СООТВЕТСТВИЯ ЕВРОПЕЙСКОГО СОЮЗА МАП TITANATOR. CERTIFICATE OF CONFORMITY MAC TITANATOR.
СКАЧАТЬ
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕВРОПЕЙСКОГО СОЮЗА МАП TITANATOR. EU DECLARATION OF CONFORMITY MAC TITANATOR.
СКАЧАТЬ
Большое количество видео с применением инверторов МАП можно увидеть в нашем БЛОГЕ или на нашем
Youtube канале:
Для данного товара необходимы
Рекомендуем посмотреть также
МАП DOMINATOR
Инверторы МАП DOMINATOR обладают не только всеми функциями лучших европейских брендовых инверторов, но и превосходят их по некоторым возможностям. Это рекордная в мировом масштабе максимальная мощность одного прибора (20 кВт), что говорит о качественной схеме, т.к. именно коммутационные наводки затрудняют реализовать подобную мощность в одиночном инверторе с безопасным напряжением 48 В.
А так же, впервые в мире, мы встроили в инвертор микрокомпьютер, который позволяет следить за электропитанием и управлять им, в том числе дистанционно.
МАП DOMINATOR может синхронизироваться с промышленной сетью и подкачивать энергию от АКБ (и соответственно, от солнечных панелей или ветрогенератора) в домашнюю сеть 220 В. Но возможно в настройках инвертора МАП снять ограничение с режима домашней подкачки и включить продажу энергии во внешнюю сеть, если установлен соответствующий счётчик и есть разрешение. После утверждения закона от 27 декабря 2019 года № 471-ФЗ «О внесении изменений в Федеральный закон „Об электроэнергетике“ в части развития микрогенерации» данный функционал стал особенно актуален.
При этом, цена инвертора МАП DOMINATOR в 3 — 5 раз ниже, чем на аналогичные по мощности и функционалу брендовые инверторы лучших европейских производителей.
Любой инвертор МАП DOMINATOR так же является полноценным источником бесперебойного питания UPS (ИБП) для компьютеров и серверов, с рекордным временем переключения с сети 220 В на МАП: 2 – 4 мс; и с МАП на сеть 220 В: 0 мс.
Для примера, ниже приведены две реальные осциллограммы от случайного образца МАП.
Преимущества по сравнению с обычными источниками бесперебойного питания (UPS)
1. МАП DOMINATOR может обеспечить большие токи заряда, что позволяет использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.
2. Наличие собственного встроенного микрокомпьютера, подключение которого к LAN осуществляется с помощью 10/100 Ethernet порта. Он работает и собирает данные на флешку не зависимо от того, пользуетесь ли вы монитором или нет (функция чёрного ящика). Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП, солнечного контроллера MPPT КЭС (если он есть), внешней сети 220 В и подключённой нагрузки. Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии.
Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ). Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты. Строить графики по истории (накопленным данным). Очень точные — посекундные.
Умеет отображать в таблице все текущие настройки МАП для сервиса и справки.
3. Безопасные напряжения аккумуляторной сборки (12 В, 24 В или 48 В) и лёгкий доступ к аккумуляторам, позволяет проводить их легкое обслуживание или замену собственными силами. Что так же позволяет использовать стандартные внешние аккумуляторы большой ёмкости (например, фронт-терминальные, типа AGM, 150 Ач*12В), имеющие в 2 – 3 раза больший срок службы (10 – 15 лет).
4. МАП DOMINATOR можно как параллелить между собой, так и объединять в 3 фазы.
5. Два независимых входа питания 220В, позволяющих резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и от бензо-дизельгенератора.
6. Наличие дополнительных мощных фильтров на входе, которые фильтруют как сигнал сети 220 В, так и от генератора.
7. Программируемые встроенные два реле типа «сухой контакт» позволяют задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.
8. Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.
9. ПО Агент ИБП МАП: к встроенной микрокомпьютерной плате, позволяющей управлять МАП DOMINATOR, собирать статистику и осуществляющей функции батарейного монитора, был разработан ПО Агент ИБП МАП. Это ПО подходит для Windows (Win7, 8, 8.1, 10), Windows Server 2008, 2012, 2016. Также реализована поддержка ОС семейства *nix. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП.
ОТЛИЧИЯ МОДЕЛИ МАП DOMINATOR ОТ ДРУГИХ МОДЕЛЕЙ ИНВЕРТОРОВ МАП
Данная модель имеет полный функционал модели МАП SINE HYBRID, а также дополнительные возможности, описанные ниже.
1. МАП DOMINATOR может синхронизироваться не только с сетью 220В (или с электрогенератором), но и параллельно между другими инверторами МАП DOMINATOR (до 10 шт параллельно). Это позволяет постепенно наращивать мощность системы по мере необходимости (масштабируемость), а также используется для повышения отказоустойчивости системы.
2. МАП DOMINATOR может синхронизироваться и в трёхфазную систему. Т.е. на каждую из трёх фаз можно подключить от 1 до 10 МАП DOMINATOR. Таким образом, рекордная максимальная мощность одной трёхфазной системы построенной на МАП DOMINATOR 48 В 20 кВт (10 шт х 3 Фазы, всего 30 шт.), может составить до 600 кВт.
3. МАП DOMINATOR имеет возможность удаленного мониторинга и управления с помощью телефона, планшета, ПК из любой точки мира. Данная модель инвертора имеет встроенный микрокомпьютер (который, вместе с написанным для него ПО, образует комплекс ПАК Малина), представляющий собой автономный Web-сервер, построенный на базе микроПК с операционной системой Linux. МикроПК собирает необходимые данные с МАП и солнечного MPPT контроллера КЭС (достаточно наличия хотя бы МАП или солнечного контроллера) и выводит их в формате, поддерживаемом любым Web-браузером на любой платформе. При включении в локальную сеть пользователь может производить мониторинг/управление с любого устройства, подключенного к данной сети, будь это ПК, телефон или планшет с любой операционной системой. При соответствующем подключении устройства к Internet мониторинг/управление можно осуществлять с любого устройства, подключенного к Internet.
МикроПК с ПО (ПАК «Малина») обладает функционалом Монитора АКБ по измерению реальной текущей ёмкости АКБ, а так же дополнительной возможностью отключения генерации 220 В инвертором МАП при падении ёмкости АКБ до заданного уровня, т. е. при определенном % глубины разряда.
Подключение к сети микроПК осуществляется с помощью 10/100 Ethernet порта.
4. МАП DOMINATOR оснащён дополнительными реле для управления генераторами (оснащенными АВР) с входом для сухих контактов или управления иными устройствами. В том числе дистанционно, с помощью встроенного микрокомпьютера по сети, или с помощью сотового USB-модема.
Так же МАП DOMINATOR, помимо RS232, имеет вход USB.
5. Во всех приборах МАП DOMINATOR установлены дополнительные мощные фильтры, необходимые при подключении генератора через второй вход, которые так же фильтруют и сеть 220 В.
6. МАП DOMINATOR осуществляет корректировку напряжения: рассчитывает падение напряжения на проводах к АКБ в зависимости от тока и производит соответствующую корректировку.
Важно отметить, что в комплекте оборудования с моделью МАП SINE DOMINATOR (как и для модели МАП SINE HYBRID) необходимы АКБ.
Сравнительную таблицу возможностей и характеристик моделей в линейке инверторов МАП можно посмотреть в разделе технической информации, разделе «ИНВЕРТОРЫ».
