Инвертор для газового котла отопления: обзор и отзывы

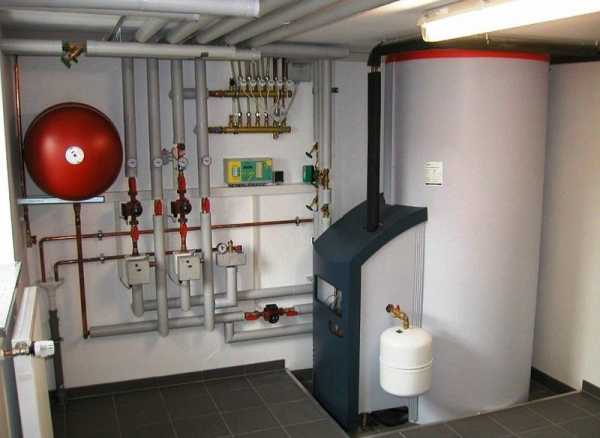

Автономные системы газового отопления набирают все большую популярность у владельцев частных домов и автосервисов. Их достоинство — это не только дешевизна используемого топлива, но и отсутствие необходимости в постоянном контроле: современный газовый котел автоматически управляет подачей газа к горелке и разжигает ее. Отсюда понятен и ощутимый минус газовых котлов такого типа: как только отключится внешнее питание, котел погаснет, а циркуляционные насосы остановятся.

При длительных и регулярных отключениях электроэнергии единственным способом поддержания работоспособности системы отопления станет использование резервного генератора. Если же отключения питания не отличаются длительностью, значительно удобнее будет применение источника бесперебойного питания (бесперебойника), способного моментально восстановить напряжение 220 В в розетке на определенный промежуток времени.

Устройство и принцип действия

Независимо от того, по какой из трех схем выполнен конкретный бесперебойник, его ключевыми элементами являются

аккумулятор и инвертор. Аккумулятор (в наиболее мощных моделях — батарея аккумуляторов) является накопителем энергии, при отключении питания от внешней сети от него запитывается инвертор — электронный преобразователь, генерирующий на выходе переменный ток с заданным напряжением и частотой. В бесперебойниках используются гелевые или AGM-аккумуляторы с номинальным напряжением 12 В.

Именно в выходном каскаде инвертора скрывается ряд особенностей, крайне важных в нашем случае:

  • Все оборудование, рассчитанное на работу от бытовой сети 220 В, проектируется в расчете на синусоидальную форму питающего напряжения (так называемый «чистый синус»). В то же время генерация сигнала такой формы выходным каскадом инвертора достаточно сложна, и осциллограмма от дешевых инверторов от чистого синуса будет отличаться весьма сильно — в них используются простые импульсные преобразователи. В первую очередь, это может вызвать сбои в работе контрольной электроники газового котла, во вторую — значительно увеличит индуктивные потери в обмотках электродвигателей циркуляционных насосов. Характерным сигналом о неправильной работе инвертора станет ощутимый гул электродвигателей. Длительная работа несовершенного инвертора с индуктивной нагрузкой может вызвать перегрев и пробой силовых транзисторов выходного каскада и, как следствие, полный выход бесперебойника из строя.
  • Для защиты выходного каскада инвертора от перегрузки в него включаются защитные схемы, полностью отключающие нагрузку при превышении тока потребления. Так как циркуляционные насосы, как и любое устройство, имеющее в составе электродвигатель, при включении потребляют мощность в несколько раз больше номинальной, при подключении их к инвертору без достаточного запаса по мощности он встанет в режим защиты, оставив Вашу отопительную систему без питания.

Предлагаем посмотреть обзор устройства от компании Inelt, мы еще вернемся к нему позже

Типы бесперебойников

По конструктивному исполнению источники бесперебойного питания делятся на три типа

:

  • Оффлайновые ИБП — это наиболее простой класс приборов, всем знакомый по компьютерным бесперебойникам. К их входу подключена контрольная схема, осуществляющая заряд аккумулятора и переключающая силовое реле на выходе бесперебойника с внешнего ввода на встроенный инвертор при пропадании внешнего питания или его значительном отличии по напряжению от заданных 220 В. Такой инвертор максимально прост и дешев, но и наименее эффективно из всех типов расходует запас энергии в аккумуляторе.

  • Онлайновые инверторы для котла в отличие от оффлайновых имеют на входе встроенный стабилизатор и благодаря этому переходят на резервирование питания от аккумулятора только при отключении питания в сети. При отклонении его напряжения от 220 В работает стабилизатор. Эта схема дороже, но и более эффективна при условии использования в сети с сильным суточным плаванием напряжения (например, маломощная подстанция в частном секторе). Оффлайн-инвертор в таких условиях будет переходить в резервный режим слишком часто, потребовав установки перед ним отдельного стабилизатора напряжения.

  • Линейно-интерактивные инверторы — это наиболее совершенный класс устройств. В них входное напряжение сразу преобразуется в постоянный ток, подаваемый на выходной инвертор, а аккумулятор подключен между блоками. Аналогичным образом (если не брать в расчет аккумуляторную батарею) устроен обычный сварочный инвертор. Таким образом, питающее напряжение всегда стабилизировано, а при его отключении не происходит задержек на переключение выхода ИБП с внешней сети на инвертор.

Выбор и расчет инвертора

При расчете требуемой выходной мощности инвертора нужно учитывать, что наличие в цепи нагрузки электродвигателей циркуляционных насосов вызовет рост как постоянного потребления тока, что определяет так называемый коэффициент мощности электродвигателя (косинус фи), так и значительную токовую нагрузку в момент запуска насосов. Максимальная мощность потребления не должна составлять более 75% от максимальной мощности выходного каскада инвертора, особенно это касается устройств класса line-interactive, в которых инвертор работает постоянно.

Для примера расчета возьмем систему, состоящую из газового котла Baxi Fourtech и двух насосов Oasis 25/2. Так как сама электроника котла не имеет индуктивной составляющей нагрузки, его номинальную электрическую мощность в 130 Вт примем в расчет без коррекции. Насосы имеют номинальную мощность 35 Вт. Если бы производитель не указывал также и потребляемую мощность (в данном случае — 60 Вт), ее можно было бы определить как двукратную от номинальной. Следовательно, потребление двух насосов составит 120 Вт на установившемся режиме, задав двукратный запас на пусковой ток и суммировав с потреблением самого котла, мы получим цифру в 370 ватт. С учетом запаса мощности для выходного каскада инвертора нам понадобится преобразователь мощностью не менее 0,5 кВт.

Если производитель инвертора указывает его мощность в киловольт-амперах (кВА), перевести ее в киловатты можно, зная коэффициент мощности (cos φ) самого инвертора. Так, бесперебойник с cos φ=0,8 и мощностью 1 кВА имеет реальную мощность 800 Вт.

Вторым параметром при выборе бесперебойника является время, в течение которого он сможет обеспечивать питанием предполагаемую нагрузку. При ее расчете нужно учитывать, что в среднем работоспособность выходного преобразователя ИБП сохраняется при исчерпании не более 75% емкости аккумулятора. К примеру, если мы используем аккумулятор с емкостью 60 А*ч, реально он сможет отдать не более 45. Далее с учетом среднего КПД инвертора 80% получаем следующее:

  • Нагрузка из предыдущего примера в установившемся режиме — 250 Вт, учтя потери в инверторе получаем забираемую от аккумулятора мощность в 312 Вт.
  • При номинальном напряжении 12 В эта мощность означает потребление тока в 26 А — обеспечивать нагрузку полностью заряженный аккумулятор сможет приблизительно 1,7 часа.

Тип выбираемого бесперебойника определяет как бюджет, так и особенности используемой электросети. При относительной стабильности напряжения в сети достаточно приобрести ИБП класса «оффлайн», если же напряжение сильно плавает, более разумным будет либо дополнить его внешним стабилизатором, либо сразу купить инвертор класса «онлайн» или линейно-интерактивный. Так как инверторы требуемой мощности обычно используют внешние аккумуляторы, стоит уточнить, какой максимальный ток зарядки они могут обеспечивать.

Учитывая, что оптимальным для заряда аккумулятора является ток в 10% от его номинальной емкости, устройство с заявленным зарядным током в 6 А будет работать с аккумуляторами емкостью до 60 ампер-часов.

Правила установки ИБП для газового котла

Нельзя размещать ИБП вблизи от труб подводки холодной воды двухконтурных котлов (на них образуется конденсат), а также рядом с трубами отопления, чтобы не нарушать эффективность охлаждения инвертора. Аккумуляторные батареи также не должны подвергаться воздействию низких или чрезмерно высоких температур.

Нельзя использовать ИБП совместно со свинцово-кислотными аккумуляторами, если это прямо не указано в инструкции по эксплуатации данного бесперебойника. Различие в токовых характеристиках заряда у свинцово-кислотных и гелевых батарей может привести к неправильной работе зарядного устройства ИБП.

Устройства класса offline желательно использовать совместно со стабилизатором напряжения, подключаемым между ними и внешней сетью.

При использовании в системе отопления фазозависимого газового котла совместно с ИБП его выход соединяется с нагрузкой через разделительный трансформатор. Это связано с тем, что при работе инвертора оба его выхода являются фазами относительно заземления, в то время как фазозависимому котлу требуются четко определенные фаза и нейтраль питания. Для этого и служит разделительный трансформатор, один из выводов вторичной обмотки которого заземляется.

Модели инверторов

Ограниченный объем статьи позволит включить в обзор лишь наиболее распространенные модели инверторов.

Начнет обзор с модели Helior Sigma 1 KSL, предлагаем для начала посмотреть видео

Марка, модельХарактеристикиКраткое описаниеЦена
Helior Sigma 1 KSLТип: online
АКБ: внешние, зарядный ток 6А
Мощность: 800 Вт
Диапазон входных напряжений: 138-300 В при 60% нагрузке
ИБП напольного исполнения, способный работать без перехода в резервирование питания при широком диапазоне напряжений. Может использовать свинцово-кислотные автомобильные аккумуляторы. Отзывы владельцев описывают это устройство как достаточно надежное и эффективное при доступной цене. Может использоваться без АКБ в качестве стабилизатора напряжения (например, в летний период).17600 р.
Lanches (East) EA910 II RT LCDHТип: online
АКБ: внешние, зарядный ток 6А
Мощность: 900 Вт
Диапазон входных напряжений: 145-295 В при 100% нагрузке
Требует использования двух последовательно соединенных батарей (рабочее напряжение 24В). Выход инвертора уже имеет четкую нейтраль, что необходимо для фазозависимых котлов.22680 р.
Eaton Powerware 9130 700Тип: online
АКБ: встроенная
Мощность: 630 Вт
Диапазон входных напряжений: 160-276 В при 100% нагрузке
Этот инвертор в силу использования встроенного аккумулятора пригоден только для использования в условиях кратковременных отключений электроэнергии: время работы от полностью заряженной батареи при 50% нагрузке не более 19 минут.27760 р.
INELT Intelligent 500LT2Тип: line-interactive
АКБ: внешняя, зарядный ток 8А
Мощность: 300 Вт
Диапазон входных напряжений: 165-270 В
Этот инвертор является одним из самых дешевых аппаратов линейно-интерактивного класса. Хотя небольшая выходная мощность и не позволит использовать его в системах отопления с большим количеством мощных насосов, для небольших зданий он будет прекрасным выбором благодаря поддержке аккумуляторов емкостью до 250 А*ч. При этом в компленкт уже входит аккумулятор, позволяющий работать при 100% нагрузке до 43 минут.16650 р.
N-Power Smart-Vision S1000N LTТип: line-interactive
АКБ: внешняя, зарядный ток 12А
Мощность: 600 Вт
Диапазон входных напряжений: 165-280 В
Еще один представитель класса линейно-интерактивных устройств. Для работы требуется аккумулятор с напряжением 24В — при последовательном соединении двух 12 В батарей с емкостью 50 А*ч при максимальной нагрузке прибор проработает почти 2 часа. Аккумуляторы в комплект не входят.14600 р.
Powerman Online 1000 PlusТип: online
АКБ: внешние, зарядный ток 6А
Мощность: 800 Вт
Диапазон входных напряжений: 115-295 В
Доступный по цене ИБП онлайн-класса с широким диапазоном работы встроенного стабилизатора. требует для работы два последовательно соединенных свинцово-кислотных аккумулятора, есть встроенная защита от глубокого разряда батарей.16130 р.
SVEN Reserve Home 1000Тип: line-interactive
АКБ: внешняя, зарядный ток 10А
Мощность: 600 Вт
Диапазон входных напряжений: 150-275 В
Хотя диапазон рабочих напряжений этого ИБП и меньше, чем у большинства рассмотренных устройств, стоит отметить мощное зарядное устройство и рабочее напряжение 12 В в отличие от большинства других приборов, требующих приобретение двух батарей для получения 24 В.11280 р.

Обзор на ИБП SVEN

generatorexperts.ru

Что такое инвертор для котла отопления

Экологичная усадьба: Система отопления дома, в основе которой в качестве энергоносителя лежит электрический ток, имеет множество достоинств. Кто уже сталкивался с проблемой организации обогрева помещений, знает это не понаслышке и может все это подтвердить.

Инвертор для котла отопления. Преимущества и недостатки

Система отопления дома, в основе которой в качестве энергоносителя лежит электрический ток, имеет множество достоинств. Кто уже сталкивался с проблемой организации обогрева помещений, знает это не понаслышке и может все это подтвердить.

Единственный недостаток же – это высокая стоимость электроэнергии. Чтобы как-то сократить расходы и при этом не понизить КПД отопительного агрегата, производители теплотехнического оборудования предлагают сегодня потребителям один очень интересный экземпляр – это инверторный котел отопления, который имеет еще одно название – индукционный.



Устройство и принцип работы

Чтобы объяснить, как устроен этот котел, и как он работает, необходимо сначала напомнить, как работают обычные электрические котлы. В них теплоноситель нагревается специальными трубчатыми нагревательными элементами (ТЭНами), которые находятся в непосредственном соприкосновении с теплоносителем. От мощности используемого ТЭНа зависит и температура в системе отопления.

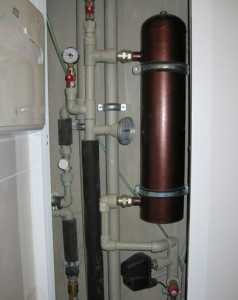

Инверторные (индукционные) котлы работают совершенно по другому принципу, в основе которого лежит магнитная индукция. Отсюда совершенно другая конструкция аппарата. Давайте рассмотрим ее подробнее.

Основной элемент устройства — трансформатор (инвертор, индуктор), отсюда и само название отопительного котла. В трансформаторе есть две катушки (обмотки), каждая из которых отвечает за свою функцию.

  1. Первичная, она же сам корпус котла, является короткозамкнутой.
  2. Вторичная постоянно находится под напряжением. Именно она и замыкается на подаче электрического тока. Эту обмотку называют катушкой индуктивности.

В котле есть два патрубка для входа и выхода теплоносителя. При подаче энергоносителя на вторичную катушку образуется магнитное поле, которое источает достаточно большое количество тепловой энергии. Вода, проходящая сквозь магнитное поле, нагревается. Это простое объяснение, как работает инверторный отопительный котел.

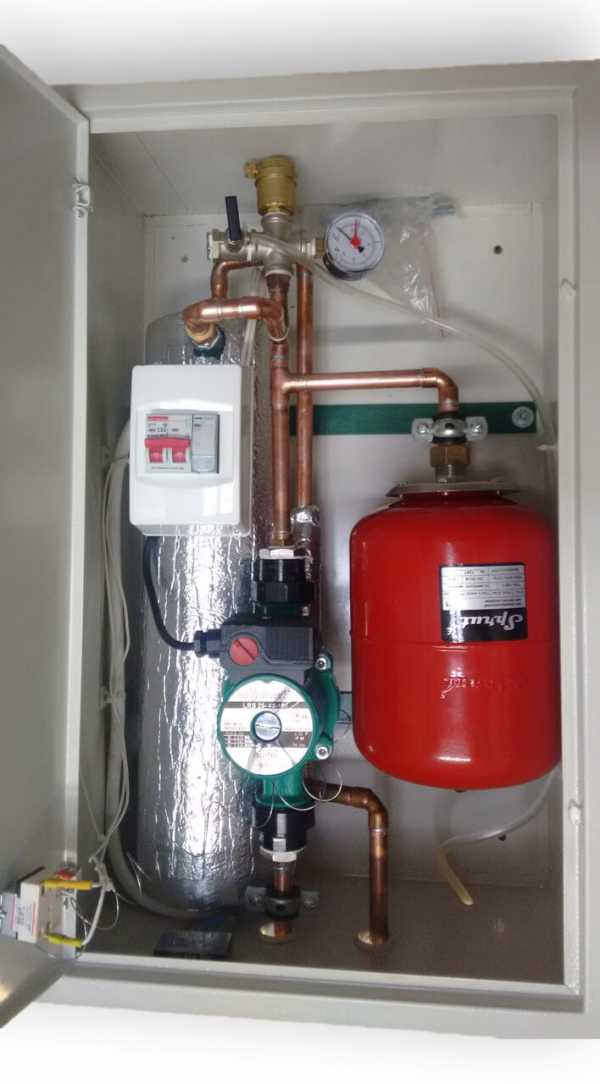

Теперь об устройстве. Так как вторичная обмотка может располагаться по-разному, то соответственно и конструкция инверторного котла может быть различной. Все зависит от того, в каком направлении (горизонтально или вертикально) будут расположены витки катушки. К примеру, за основу теплообменника берется обычная металлическая труба, которая устанавливается вертикально по отношению к виткам обмотки. То есть, чтобы нагреть эту трубу, по которой будет перемещаться теплоноситель, необходимо всего лишь обмотать ее витками по периметру в виде катушки сверху вниз или наоборот. В этом случае направление не имеет значения.

Эта конструкция по своим размерам будет длинной, но узкой. По сути, у вас получится труба в трубе, потому что теплообменник необходимо хорошо теплоизолировать, заключив его в утеплитель и внешний корпус (обычно металлический). Но можно предложить и совершенно другую конструкцию, хотя по своим чисто конструктивным особенностям она в точности повторяет предыдущую. Отличительная особенность – это индукционная катушка, которая не просто обматывает теплообменную трубу по периметру, а захватывает вдоль ее длину. Каждый ее виток полностью охватывает длину прибора. Это более сложная система, но не будем утверждать, что она более эффективная. Просто мы предлагаем к рассмотрению несколько модификаций.

Преимущества и недостатки

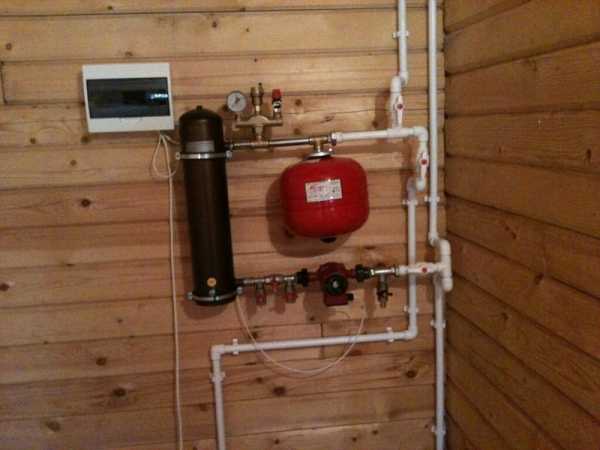

Инверторный котёл

Начнем с преимуществ, потому что по самой конструкции инверторных котлов становится понятным, что они в первую очередь намного экономичнее традиционных электрических агрегатов для отопления. И это, наверное, самое главное их преимущество. Но есть и другие достоинства:

  • Полное отсутствие нагревательного элемента в прямом смысле этого слова. А, значит, срок эксплуатации прибора значительно увеличивается.
  • Снижение требований к качественным характеристикам теплоносителя. Так как вторичная индукционная катушка не входит в прямое соприкосновение с теплоносителем, то негативного воздействия с его стороны она не получает.
  • Низкая инертность нагрева. Это позволяет увеличить коэффициент полезного действия даже в отопительных системах, где установлен циркуляционный насос.
  • Есть возможность изготовить самодельный инверторный (индукционный) котел. Об этом чуть ниже.

И несколько отрицательных позиций.

  • Что ни говори, а электрические котлы инверторного типа стоят дороже обычных ТЭНовых.
  • Если вы решаете установить отопительный котел инверторного типа для отопления загородного дома большой площадью, то придется выбирать огромный по размерам и весу индукционный котел. Потому что количество витков в его вторичной катушке должно быть большим. Только так можно нагреть большой объем теплоносителя в системе.
  • К тому же регулировать мощность прибора и температуру теплоносителя в данной модели очень сложно, поэтому эти котлы снабжаются сложной системой автоматики.

Механизм устройства

Несколько слов о самодельных инверторных (индукционных) котлах отопления. Существует огромное количество различных конструкций, которые сегодня общедоступны в Интернете. Умельцы из разных материалов по разным чертежам изготавливают их и рекламируют, как самые дешевые и надежные агрегаты. Скажем так, есть среди них на самом деле заслуживающие внимания, с гарантированным качеством и высокими показателями безопасности. Но основная масса конструкций – это непроверенные, без гарантий устройства, которые страшно использовать в системе отопления частного дома.

Не забывайте, что в отопительных системах в качестве теплоносителя чаще всего используется вода. Неграмотно проведенная сборка прибора может привести к короткому замыканию. Хорошо, если катушка просто сгорит, не причинив вреда людям. Поэтому рекомендуем, если вы не специалисты, то не стоит создавать себе очередную головную боль. Лучше купить готовый заводской вариант. Это и высокое качество, и гарантии долгосрочной эксплуатации и безопасности. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

зачем нужен и как выбрать

Автономная система отопления тем хороша, что для нее самостоятельно подбирается оборудование, все узлы согласованы, а пользователь настраивает обогрев исключительно по собственному желанию, и даже в каждой комнате отдельно. Если выбор останавливается на газовом котле, то, скорее всего, это современная модель, работающая под управлением микроконтроллера и с полным набором функций. Однако он помимо газа потребляет электроэнергию. Если ее нет, то и отопление будет простаивать.

Естественно следует озаботиться резервным источником питания, чтобы обезопасить себя от подобных конфузов. Отличным решением будет установка инвертора, способного преобразовать постоянное напряжение 12В в переменное 220В. К нему подключается в качестве источника аккумулятор большой емкости, и в случае отключения электричества в доме инвертор способен обеспечить питание котла отопления и циркуляционного насоса в течение многих часов, или пока не возобновится электричество.

Содержание статьи

Принцип работы

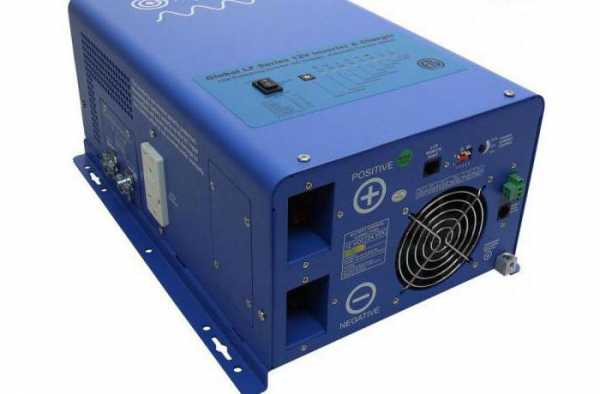

Сразу же стоит начать с определения. Инвертор –  устройство, позволяющее преобразовывать постоянный ток в переменный с изменением амплитуды и формированием нужной частоты выходного сигнала. Это генератор переменного напряжения с фиксированной амплитудой и частотой.

На вход инвертора подается постоянное напряжение 12, 24, 120, 220 В от аккумулятора или другого источника. На выходе инвертора получается напряжение переменного тока с заданной амплитудой и частотой. В идеале форма колебаний стремится к синусоидальной, или близкой к синусоиде.

Второй важный момент. Любой источник бесперебойного питания, работающий от аккумуляторов, обязательно включает в себя инвертор. Однако кроме него он включает в себя блок зарядки аккумуляторов и в целом оптимизирован и настроен для использования конкретного типа аккумуляторов.

Готовые решения, инверторы, имеющиеся в продаже, по сути, являются устройствами, преобразующими постоянное напряжение, получаемое извне в переменное и только. Они не могут заряжать аккумулятор или контролировать его емкость. Однако часто инверторы комплектуются дополнительно зарядными устройствами и контроллером управления, становясь фактически ИБП, только с ограниченными возможностями.

Зачем нужен для газового котла

Если не ориентироваться на энергонезависимость, то полнофункциональный современный газовый котел требует подключения к электросети для питания платы управления  с контроллером, циркуляционного насоса и группы блоков управления, которые можно распределить по дому. Подобная совокупность оборудования позволяет полностью и в точности контролировать обогрев дома, поднимая отопление на более высокую планку, обеспечивая высокий комфорт жизни в доме. Если все так и обстоит, то при отключении электричества отопление, к сожалению, полностью останавливается.

Чтобы не остаться без отопления, следует заранее предусмотреть резервный источник питания для газового котла и всего вспомогательного оборудования. В числе вариантов: газовый или дизельный (бензиновый) генератор, источник бесперебойного питания (ИБП) или инвертор.

Установка генератора требует больших капитальных вложений, потому ИБП и инверторы получили большее распространение.  В них электричество запасается впрок в аккумуляторах и при необходимости отдается нагрузке, котлу. Чаще электричество если и отключается, то ненадолго, так что запасенной в аккумуляторах энергии вполне хватает, чтобы котел не остановился и теплоноситель не остыл.

Основное требование к любому резервному источнику питания для газового котла – стабильная синусоида и амплитуда по напряжению на выходе. Никаких собственных преобразователей или стабилизаторов газовый котел не имеет, потому любые скачки или отклонения будут влиять на качество работы контроллера, показания датчиков. Форма синусоиды критична для циркуляционного насоса. Чем правильнее форма синусоиды, чем стабильнее частота тока. Тем лучше работает насос.

Бытовые и компьютерные  ИБП выдают сигнал лишь отчасти подобный синусоиде, больше похожий на чередующиеся прямоугольные импульсы. Для поставленных целей этого достаточно, в компьютерной и офисной технике имеются свои собственные блоки питания, преобразующие входное напряжение.

Сводя все вышеописанное воедино, становится понятным, почему для котлов отопления блоки бесперебойного питания и инверторы проектируются и производятся отдельно и с повышенным требованием к характеристикам выходного сигнала.

Что лучше – ИБП или инвертор

Принципиальных различий или набора характеристик, которые бы сильно разнились в данном сравнении, попросту нет. Среди инверторов и полноценных ИБП найдутся модели с нужной мощностью и емкостью.

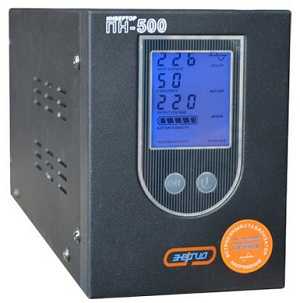

Энергия ПН-500

ИБП – это готовое решение, способное поддерживать питание котла в то время, пока основное электропитание отсутствует. Аккумуляторы, их емкость, калибровка, схема управления и коммутации уже согласованы, что явно относится к преимуществам. Однако аккумуляторы имеют свой ресурс и через несколько лет работы их необходимо менять. Достать такие же по емкости и архитектуре источники питания может стать проблемой, особенно в глубинке.

Инвертор не привязан к определенному типу источника постоянного напряжения, потому его можно запитать от автомобильного аккумулятора, от генератора с простой схемой выпрямления или же от таких же аккумуляторных батарей, как и ИБП. Однако если в инвертере нет встроенного зарядного устройства, то состояние аккумуляторов придется контролировать самостоятельно.

В числе плюсов инвертора:

  • Проще найти устройство с почти идеальной синусоидой на выходе;
  • Работает с любым источником постоянного тока и номинального напряжения;
  • Обойдется дешевле, чем ИБП той же мощности;
  • Почти неограниченная возможность наращивать емкость источника и время автономной работы.

В числе недостатков:

  • Нет контроля заряда аккумулятора;
  • Нет возможности настраивать пороги срабатывания, условия работы;
  • Чаще требуется внешняя схема коммутации, для автоматического включения при отсутствии электричества в доме;
  • Устройства со встроенным зарядным, контроллером управления, схемой коммутации обойдутся примерно столько же, что и аналогичный по характеристикам ИБП.

Окончательный выбор следует делать строго в индивидуальном порядке. Если хочется меньше задумываться об оборудовании и больше наслаждаться комфортом, а бюджет не ограничивает, то предпочтительней взять ИБП. Тот же выбор разумен, если электричество не отключают больше, чем на полчаса-час.

Инвертор хорош тем, что можно использовать любой тип аккумуляторов, и возможностью наращивания емкости, следственно и продолжительности автономной работы. Незаменим в тех случаях, когда приходится ожидать долгих отключений, вплоть до нескольких дней. Достаточно запастись нужным количеством аккумуляторов и по мере выработки менять их, подключая к инвертору. Как только подача электричества возобновлена, их можно зарядить снова и впрок.

Как выбрать

Характеристики инвертора:

  • Входное напряжение/входной ток.
  • Выходное напряжение.
  • Искажение синуса выходного напряжения.
  • Коэффициент преобразования.
  • Выходная мощность.

Для газовых котлов чаще применяются инверторы 12-220, способные из постоянного напряжения от аккумулятора 12 В получить синусоидальное напряжение 220В с малыми искажениями. Можно использовать преобразователь 24-220 и соответственно аккумулятор на 24 В, однако такой вариант подразумевает повышение выходной мощности устройства, что в данном случае не актуально. Обязательно следует выяснить, на какой максимальный входной ток рассчитан инвертор. От этого зависит выбор аккумулятора или возможность объединения их последовательным подключением для повышения емкости батареи.

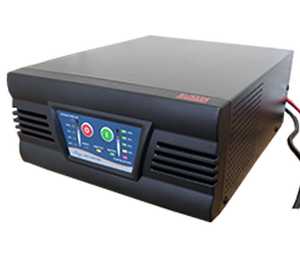

Союз PSU-500

Искажение синусоиды выходного напряжения не должно превышать в идеале 3%. Это значит, что форма сигнала максимально приближена к синусу с такими отклонениями, как более резкий спад или срезанные пики, но незначительно.

Коэффициент преобразования у хорошего инвертора стремится к единице, чем ближе, тем лучше.

У большинства газовых котлов потребляемая мощность контроллера  и блока управления не превышает 150-200 Вт. Циркуляционный насос отбирает на себя еще дополнительно 130-150 Вт. Точные значения обязательно следует уточнить в техническом паспорте. Как только данные значения найдены, их следует просуммировать для получения общего потребления, умножить на 2,5, чтобы учесть стартовые токи запуска, и еще раз умножить на 1,2, чтобы учесть запас мощности 20%. Выбранный инвертор должен выдавать не меньше мощности, чем полученное ранее значение.

udobnovdome.ru

Как подобрать инвертор для газового котла? Инвертор для газового котла своими руками

Современные газовые котлы, которые используются в производственных и жилых помещениях, являются энергозависимыми. Но если в сети нет электрического тока, они попросту не будут работать. В этом случае дом окутает холод, а внутри помещений образуется температура, непригодная для проживания человека.

К сожалению, в России электрические сети имеют большую протяженность и высокую изношенность, поэтому потребители довольно часто сталкиваются с проблемой аварийного отключения. Улучшений в этом вопросе не предвидится, а в качестве выхода можно использовать инвертор для газового котла.

Сравнение основных разновидностей инверторов: резервный ИБП

Такие источники бесперебойного питания еще называются офлайновыми, применяют их совместно с газовыми котлами, персональными компьютерами и бытовой техникой. Принцип их работы состоит в подключении аккумуляторов, когда напряжение в сети падает или пропадает. Если для вас важна бесшумность в работе, низкая стоимость и простота, то стоит выбрать именно такой инвертор. Однако он имеет некоторые недостатки, выраженные в длительном времени переключения на резервное питание с основного, и в том, что электрический ток представлен последовательными импульсами. Еще один минус заключается в отсутствии возможности стабилизации тока по частоте и величине.

Когда стоит выбрать инвертор лайн-интерактив

Такой инвертор для газового котла по принципу работы и составу схож с предыдущим, но имеет элемент, который стабилизирует напряжение в некоторых пределах. Можно встретить модели со стабилизацией частоты электрического тока. Если для вас важно время переключения на дополнительный режим, то стоит приобрести и лайн-интерактив. В продаже можно встретить устройства такого типа, которые выдают электрический ток синусоидальной формы. Для домашнего использования такой прибор подходит больше остальных.

Выбор инвертора: устройство онлайн

Выбирая инвертор для газового котла, следует обратить внимание на устройства онлайн, которые по качеству характеристик и с технической точки зрения являются наиболее совершенными. Применяются такие инверторы там, где есть необходимость в получении тока с более качественными параметрами.

В роли главного отличия выступает двойное преобразование тока. Переменный ток сначала преобразуется в постоянный, а затем снова в переменный.

Главным достоинством устройств онлайн является мгновенный переход на резервный источник питания с основного, именно поэтому параметр времени почти равен нулю. Помимо прочего, величину напряжения и частоту тока можно будет корректировать.

Однако присутствуют и недостатки, заключающиеся в выделение тепловой энергии и повышенном уровне шума. Газовые котлы следует запитывать исключительно от электрического тока синусоидальной формы. Если проводить сравнение инвертора с другими источниками резервного электропитания, то можно отметить их долговечность и надежность, незначительный уровень шума и отсутствие дополнительных расходов в течение многих лет эксплуатации. Техническое обслуживание будет заключаться лишь в уходе за аккумуляторными батареями. Инвертор для газового котла имеет множество достоинств, а вот его стоимость достаточно приемлема.

Как подобрать инвертор

Перед посещением магазина необходимо определить мощность системы отопления и других предполагаемых нагрузок. Узнать эту величину можно опытным путем, используя специальные измерительные инструменты. Если таковых в вашем арсенале не оказалось, то можно просто заглянуть в паспорт отопительного котла.

Перед приобретением инвертора нужно поинтересоваться, способен ли он выдавать синусоидальную форму напряжения и осуществлять двойное преобразование. Прибор почти мгновенно будет подключаться к АКБ, если датчик определит отсутствие тока в сети. Можно поинтересоваться, какое количество времени инвертор будет обеспечивать систему в режиме аккумуляторной поддержки. Оптимальный период работы составляет примерно 10 часов. Однако лучше ориентироваться на условия региона. Иногда случается и так, что от электричества дом отключают больше, чем на сутки. В этом случае необходимо подбирать инвертор с запасом батареи на 20 часов минимум.

Если вы задумались над вопросом о том, как подобрать инвертор для газового котла, то необходимо учитывать, что к нему не подойдет автомобильный аккумулятор. Отличие заключается в зарядно-разрядных характеристиках, которые у специальных батарей для отопительного оборудования другие. Кроме того, специалисты советуют покупать АКБ, которые выполнены по технологии AGM. Эта рекомендация обусловлена тем, что подобные приборы служат дольше.

Устанавливая аккумулятор, не следует располагать его близко к отопительному прибору, а если их несколько, – то вплотную друг к другу. Следует выдержать 10-см расстояние. Для обеспечения полноценной и стабильной работы необходимо позаботиться об удержании стабильной температуры в пределах от +20 до +25 °С.

Изготовление ИБП

Инвертор для газового котла своими руками сделать достаточно просто. Для этого следует приобрести зарядное для АКБ, саму аккумуляторную батарею и преобразователь. На последнем имеется всего лишь две клеммы, которые следует соединить проводом. Теперь вилку котла необходимо включить в розетку на инверторе, на последнем следует нажать кнопку «Включить», и процесс будет запущен. Инверторы для газовых котлов отопления можно будет подзарядить, как только появится электричество. Для этого зарядное нужно подсоединить к аккумулятору. Сделать это можно еще и стационарно, включив в розетку аккумулятор.

Заключение

Инверторы для газовых котлов отопления, сравнение которых было приведено выше, должны устанавливаться поэтапно. Для начала осуществляется подключение, а затем настройка. На последнем этапе – тестирование. Если вы не обладаете достаточным количеством знаний в этой области, то данные работы лучше доверить специалисту.

fb.ru

устройство, виды, обзор надежных моделей

Современные системы отопления зависят от бесперебойной работы электрической сети. Как временные, так и длительные перебои могут привести к выходу оборудования для обогрева из строя. Чтобы этого не происходило, используют инверторы для котла отопления. Также эти аппараты обеспечивают стабильную работу электрооборудования котла при резких перепадах напряжения.

Устройство и разновидности аппаратов

Современные инверторы представляют собой небольшой и прямоугольный ящик, который ставят на пол или вешают на стену. Внутри его находится блок управления и стандартный аккумулятор. Блок контролирует наличие электричества в сети котла и в особых случаях совершает переключение на автономную работу. Аккумуляторный узел на период отсутствия электроэнергии осуществляет питание всех электронных блоков котла. Существует три типа аппаратов:

  1. Офлайн — если присутствует в сети электричество, этот аппарат не принимает участия в работе котлового оборудования. Как только начнутся проблемы с электроэнергией, то аппарат сразу включится и будет осуществлять подачу питания на оборудование.
  2. Линейно-интерактивные — подключение котлового оборудования непосредственно происходит через инвертор, который в этом случае является преобразователем для котла отопления. В нем происходит трансформация переменного тока в постоянный, аккумуляторная батарея подключена непосредственно между блоками. В таком виде аппарат нормализует питание котлового оборудования, а при отсутствии электроэнергии моментально переходит на работу от аккумулятора.
  3. Онлайн — аппарат отличается встроенным стабилизатором, который и производит резервное переключение на питание от аккумулятора. Преимуществом такого устройства считается получение электрооборудованием котла более качественного напряжения. Правда, этот аппарат обладает низкой производительностью и высокой стоимостью.

Некоторые виды аппаратов имеют возможность подключения внешних батарей, что гораздо продлевает срок использования инвертора. Особенно выгодными являются модели, имеющие встроенные аккумуляторы и одновременно, обладающие возможностью подключения внешнего источника питания.

Достоинства и недостатки инверторов

Использование этих аппаратов удобно тем, что их работа не зависит от постоянного источника постоянного напряжения. Питание на него можно подать от простого автомобильного аккумулятора или генератора.

Если агрегат не обладает зарядным устройством, то за работоспособностью аккумуляторной батареи придется следить самому владельцу. К преимуществам инверторов относятся следующие факторы:

  • четкое функционирование со всеми источниками питания;
  • использование аккумуляторов любой емкости без ограничения;
  • доступная стоимость;
  • продолжительность автономной работы.

К недостаткам этих агрегатов можно отнести их большой вес в крупных системах отопления. Кроме этого, наличие сложной автоматики делает затруднительным регулировку данных аппаратов.

Популярные модели

В настоящее время на российском рынке довольно большой выбор инверторов для котлов отопления. Они могут использоваться в отопительных системах с любыми типами обогревателей. Самыми популярными моделями являются:

  1. Энергия ПН-500 — напольный инвертор линейно-интерактивного типа, обладающий мощностью 250 Вт. Для бесперебойной работы необходимо наличие дополнительного аккумулятора. Агрегат обладает небольшими размерами и его вес составляет 4,8 кг.
  2. Энергия ПН-700Н — считается лучшим настенным агрегатом со встроенным стабилизатором напряжения. Он позволяет обеспечивать бесперебойную работу системы отопления с циркулирующими насосами. Этот агрегат может работать при небольших, до минус 5°C, температурах.
  3. Энергия Pro-1000 — инвертор с довольно широким функционалом. Кроме работы в системе отопления, может использоваться для питания другого оборудования. Например, для работы автоматических ворот и медицинского электрооборудования. Широко используется как в частном секторе, так и в промышленном производстве.
  4. CyberPower SMP 350EI — кроме системы отопления, этот агрегат может обеспечить электроэнергией любое оборудование во время аварийного отключения. К нему можно подключить маломощную бытовую технику. Устройство обладает довольно быстрым переключением, равным 4 миллисекундам.

Можно также отметить следующие марки, выпускаемые под брендом Энергия: Pro-5000, Pro-3400, ПН-1500С и др.

Агрегаты для газовых котлов

Применение инверторов для газового отопления также необходимо, как и для котлов, работающих на других видах топлива. Дело в том, что в такой системе отопления встроены циркулирующие насосы, работа которых напрямую зависит от электрической энергии. Да и управление оборудованием обогревателя является полностью энергозависимым.

При выборе правильного инвертора для газовых котлов отопления прежде всего стоит рассчитать мощность подключенных энергоносителей. При этом для циркуляционных насосов следует учитывать значение пускового тока. Поэтому придется увеличить мощность каждого насоса в три раза и умножить на коэффициент 1,2-1,3, а в итоге получится суммарная мощность выбираемого агрегата.

Кроме этих данных, во внимание принимается длительность автономной работы инвертора. Если отключение электроэнергии происходит на длительный срок, то следует учитывать этот параметр. При этом для обеспечения инвертора дополнительным питанием, лучше всего использовать не аккумуляторы, а генераторы постоянного тока.

Также для бесперебойной работы электрооборудования газового котла можно применять бензиновые инверторы. В настоящее время наиболее популярных из них является агрегат DENZEL GT-950i. Преимуществом инверторных бензиновых генераторов является отсутствие маховика у двигателя, что делает их работу практически бесшумной.

kaminguru.com

Инвертор для котла отопления: характеристика существующих видов

Если для закрытой системы отопления частного дома применен электрический или газовый котел, то при перебоях в подаче электроэнергии обогрев помещений, естественно, будет прекращен. Чтобы избежать такого неприятного явления было изобретено специальное устройство — инвертор для котла отопления, которое постоянное напряжение аккумулятора преобразовывает в синусоидальное напряжение 220 вольт с частотой 50 Гц.

Особенности инверторов для газовых и электрических котлов

Инвертор входит в состав источника бесперебойного питания (ИБН) для энергозависимых систем. ИБН дублируют электропитание, чем значительно повышают надежность работы отопительного оборудования. Такие устройства аварийного электроснабжения включаются мгновенно при снижении уровня или полного отсутствия напряжения.

В отопительных системах частных домов применяются следующие виды бесперебойников:

  • резервные ИБН, которые включаются только при исчезновении или уменьшении ниже определенного порога напряжения сети 220 в;
  • линейно-интерактивные приборы содержат стабилизатор напряжения для надежной и безопасной работы электронного оборудования котла;
  • системы двойного преобразования работают постоянно в «online».

При выборе ИБН нужно учитывать, что инвертор для газового котла должен обеспечить
мощность, достаточную для нормального функционирования всех потребителей электроэнергии – циркуляционный насос, блок автоматики. Практически эта мощность обычно не превышает 300 Вт с учетом необходимого запаса.

Для электрических котлов, любого типа при выборе ИБН, к мощности используемой блоком автоматики и циркуляционными насосами нужно добавить мощность потребляемую котлом.

Инверторные электрические котлы отопления

Если строго подойти к термину — инверторный котел отопления, то такое название соответствует прибору, питание которого осуществляется через инвертор двойного преобразования. Напряжение сети 220 вольт выпрямляется и поступает на инвертор, который преобразовывает постоянное напряжение в напряжение высокой частоты в диапазоне 15 – 40 кГц для питания индуктора (обмотки) электрического индукционного котла.

Известны два вида индукционных котлов:

  1. индукционные отопительные котлы SAV;
  2. индукционные вихревые котлы ВИН.

Котлы SAV

Электрические котлы SAV подключаются непосредственно к электрической сети, однофазной или трехфазной в зависимости от мощности и схемы подключения. Если для увеличения мощности используется каскадное подключения, то каждый прибор подключается к отдельной фазе.

Котлы ВИН

Вихревые индукционные котлы типа ВИН разрабатывались как инверторные котлы отопления с питанием индуктора высокочастотным напряжением.

Использование высокой частоты позволило уменьшить габариты котла, число витков индукторной обмотки и снизить его вес.

Многие производители предлагают вихревые котлы ВИН, которые, почему-то требуют питания 220 v 50 Гц, т. е подобный котел для отопления дома оказывается модернизированным котлом типа SAV. Назвать его инверторным вихревым прибором типа ВИН нельзя, потому что утерян сам принцип – использование высокочастотного напряжения.
В сети наблюдается огромная путаница с применение терминов и понятий. Доходит даже до прямого обмана. Например, предлагается индукционный электрический котел А006. Смотрим его технические данные:

  • суммарная мощность нагревательных элементов – 6 кВт;
  • ступенчатая регулировка мощности – 3/6.

Уже только эти параметры четко определяют принадлежность котла к ТЭНовым обогревателям.

Несмотря на то, что индукционное оборудование одно из самых экономичных, безопасных и надежных, его широкое внедрение сдерживает цена электроэнергии.


Применение ИБН, в состав которого входят инверторы для отопления, в условиях нестабильной сети вполне оправданы, т.к. увеличивают надежность контура и обеспечивают бесперебойную работу. Термин инверторное отопление можно применить только к вихревым индукционным котлам типа ВИН, индуктор которых работает от высокочастотного напряжения вырабатываемого инвертором.

spetsotoplenie.ru

инвертор для котла

Представленные модели на этой странице генерируют на выходе 220-230 вольт и чистый синус, т.к. речь идет о питании котлов отопления!

Опять важно! Часто говорят "инвертор" а подразумевают бесперебойник и наоборот. Внесем ясность:

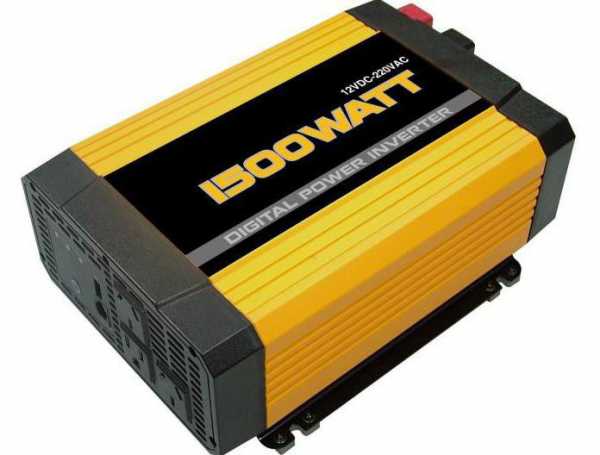

  • просто Инвертор - электронное устройство, преобразующее (в нашем случае) напряжение с батареи 12 вольт в переменное 220 вольт, которое будет питать котел.

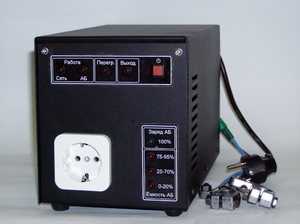

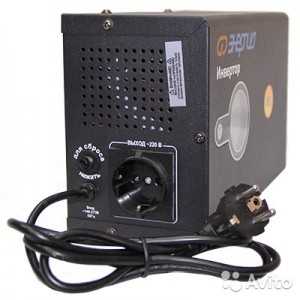

  • не просто Инвертор - как Вы прочитали выше, просто-инвертор только преобразует 12 в 220. Других функций он не выполняет! Однако часто путают надписи на коробках и в описаниях товара и называют инвертором полноценный бесперебойник (ИБП). Класический пример Энергия ПН-500, которая на Российском рынке уже шесть лет, ПН - преобразователь напряжения, а в инструкции написано инвертор - на самом деле это настоящий ИБП в функции которого входит еще и контроль наличия напряжения в сети, автоматическое переключение на питание от батареи и обратно, заряд самой батареи.
  • Единственное, что общее у просто и не просто инверторов - они исплользуют внешнюю аккумуляторную батарею высокой емкости.

    Система на базе "просто инвертора" требует участие человека, который, находясь рядом увидел, что произошло отключение общего электричества, подошел к котлу, переключил его на питание от инвертора, включил сам инвертор, а когда электричество включат, проделал обратное и поставил на заряд аккумулятор. Достоинство этой системы в низкой стоимости самого инвертора и в надежности - человек сам контролирует заработал котел или нет. А в случае твердотопливного котла, если по причине неисправности инвертора или севшей АКБ, насос котла не заработал, необходимо заглушить горение, что б не разорвало бак.

    Инверторы мощностью от 300-до 3000 Вт:


    Система на базе ИБП (или не просто инвертора) все функции берет на себя, кроме контроля котла, для этого существуют GSM теплоинформаторы.

    ИБП - Инверторы мощностью от 250 до 2000 Вт:


    Важно! Время автономии, или по другому, время работы инвертора в паре с комплектом АКБ, зависит только от емкости батареей и КПД инвертора ИБП. Чем больше емкость, тем дольше насос будет работать и поддерживать циркуляцию теплоносителя в трубах. Однако очень большую емкость поставить сложно из-за ограничения по току заряда. Нормальным считается ток заряда, равный 10% от емкости АКБ. У ИБП энергия ток заряда 8-10 ампер максимальный, поэтому предел емкости в 120 Ah, более он быстро не зарядит.
    Оптимальные AGM аккумуляторы для работы с инверторами
    • Аккумулятор 75Ач, 12В (75ah, 12v)

    • Аккумулятор 45Ач, 12В (45ah, 12v)

    • Аккумулятор 55Ач, 12В (55ah, 12v)

    • Аккумулятор 65Ач, 12В (65ah, 12v)

    • Аккумулятор 100Ач, 12В (100ah, 12v)

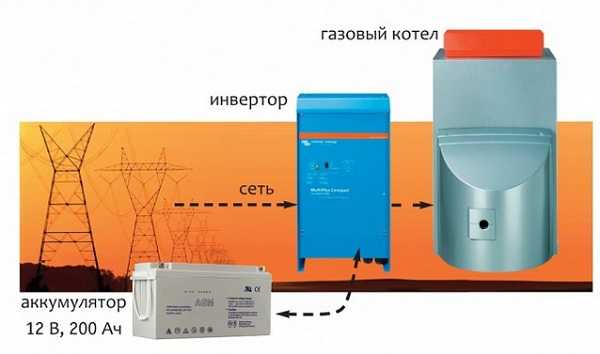

    Мы разработали для Вас автоматизированную систему подбора ИНВЕРТОРА для котла и расчета необходимой емкости аккумуляторов. Достаточно ввести мощность потребления котлом и желаемое время автономии и на экране Вы увидите возможные варианы комплектов бесперебойного питания. Это тестовая версия программы и она охватывает 75% случаев. Однако Если у Вас нестандартные требования к бесперебойному питанию котла, а именно, время автономии очень большое или мощность котла с внешними циркуляционными насосами больше 2-3 кВт, то конечно необходим ручной расчет и индивидуальный подход. Под инвертором для котла эта система понимает оборудование, работающее без участия человека. Т.е ИНВЕРТОР (бесперебойник) сам контролирует наличие напряжения в сети и автоматически, в случае аварии перейдет на питание от аккумуляторов. Когда подача электроэнергии восстановится, переключится обратно и начнет заряжеть АКБ.

    ВСЕ ПРЕДСТАВЛЕННЫЕ НА САЙТЕ ИНВЕРТОРЫ ИМЕЮТ ТОЛЬКО ЧИСТЫЙ СИНУС НА ВЫХОДЕ! Поясним: одним из основных критерием при выборе инвертора для питания любого циркуляционного насоса в системе отопления - является форма выходного напряжения. Форма напряжения бывает "чистый синус", "квази синус", "аппроксимированная синусойда", "модифицированный синус". катушка электродвигателя насоса хорошо переваривает только ЧИСТЫЙ СИНУС, от других форм напряжения, обмотки сильно греются, начинают гудеть, и разрушается межвитковая изоляция. Насос останавливается навсегда - а это влечет за собой перегрев котла в случае твердотопливной системы и блокирование подачи газа,в случае газового котла отопления.

    Кратко: все ИНВЕРТОРЫ расчитаны на работу с ВНЕШНЕЙ аккумуляторной батареей или аккумуляторной сборкой. Количество аккумуляторов определяется конструкцией инвертора. Если в паспорте написано, что он работает от 3 АКБ, значит от 36 вольт, если от 2 АКБ, значит от 24 вольт. Добавлять кратно - можно, меньше нельзя! Он не заработает! Более подробно читайте здесь.

    Ток заряда инверторов для котлов влияет на скорость заряда батарейной сборки и более не на что! Если у Вас редко отключают электроэнергию, то при выборе бесперебойника для котла, Вам достаточно 4-6 ампер. Однако, если отключения частые и на долго, чтобы успеть быстро зарядить аккумуляторы и благополучно ждать следующей аварии на линии, желательно выбирать инвертор с максимальном током заряда. Так же, не менее 10-20 ампер, должен иметь владелец аккумуляторов на 150-400 ампер час.

    Касается только котлов на газовом топливе. Не все производители котлов думают, что их будущим владельцам придется покупать бесперебойное питание для своего котла! Поэтому электронная схемотехника котлов может быть требовательна к так называемой "жесткой нейтрали", по другому "глухой нейтрали". Нет четкой статистики, какие котлы нуждаются в ней, а какие нет. Этой информацией не располагают даже официальные сервисные центры. Поэтому, есть рекомендации газовщиков по четкой нейтрали, то желательно выбирать из всего многообразия ИБП со сквозной нейтралью. По другому: ИБП не рвущие "ноль". Обратим Ваше внимание, что инверторы, как и любой технически сложный товар надлежащего качества возврату и обмену не подлежит по законодательству РФ, поэтому, если Вы приобрели инвертор, а с ним Ваш котел не захотел работать, то сдать его обратно будет невозможно и придется докупать еще отдельный "развязывающий трансформатор". Стоит он не дорого, но это дополнительное звено, уменьшающее надежность системы в целом!

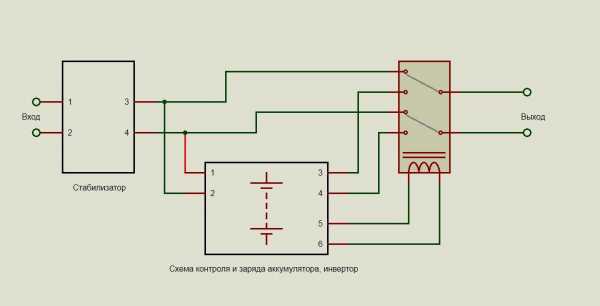

    Корректор напряжения или по другому AVR (автоматический корректор напряжения) очень часто называют встроенным стабилизатором напряжения. В теории это очень хорошо, но не для электроники плат управления. Для циркуляционных насосов твердотопливных котлов наличие этого корректора обязательно для сетей с пониженные напряжением. Корректор поднимает напряжение питания насоса до значения 210-230 вольт, тем самым предотвращая перегрев двигателя насоса. Однако коррекция происходит резко ступенчато, с шагом (а по другому с резким скачком напряжения) в 20-30 вольт. Для обмоток двигателя насоса - это не страшно, а вот для электронных плат, в составе газовых котлов - это губительно. Для питания именно газовых котлов, необходимы ВЫСОКОТОЧНЫЕ ИНВЕРТОРЫ, по другому ИБП двойного преобразования.

    www.h-energy.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
