инвертор для котла

Важно! Инвертора делятся на два типа

  • дешевые — на выходе которых 220 вольт, но в виде «пилы» или ступенек. Они не подходят для питания котлов.
  • полноценные — на выходе тоже 220 вольт, но в виде чистого синуса (как в сети). Они и применяются для питания котлов в экстренных случаях, когда внешнего электропитания нет.

Представленные модели на этой странице генерируют на выходе 220-230 вольт и чистый синус, т.к. речь идет о питании котлов отопления!

Опять важно! Часто говорят «инвертор» а подразумевают бесперебойник и наоборот. Внесем ясность:

  • просто Инвертор — электронное устройство, преобразующее (в нашем случае) напряжение с батареи 12 вольт в переменное 220 вольт, которое будет питать котел.
  • не просто Инвертор — как Вы прочитали выше, просто-инвертор только преобразует 12 в 220. Других функций он не выполняет! Однако часто путают надписи на коробках и в описаниях товара и называют инвертором полноценный бесперебойник (ИБП).
    Класический пример Энергия ПН-500, которая на Российском рынке уже шесть лет, ПН — преобразователь напряжения, а в инструкции написано инвертор — на самом деле это настоящий ИБП в функции которого входит еще и контроль наличия напряжения в сети, автоматическое переключение на питание от батареи и обратно, заряд самой батареи.
    • Единственное, что общее у просто и не просто инверторов — они исплользуют внешнюю аккумуляторную батарею высокой емкости.

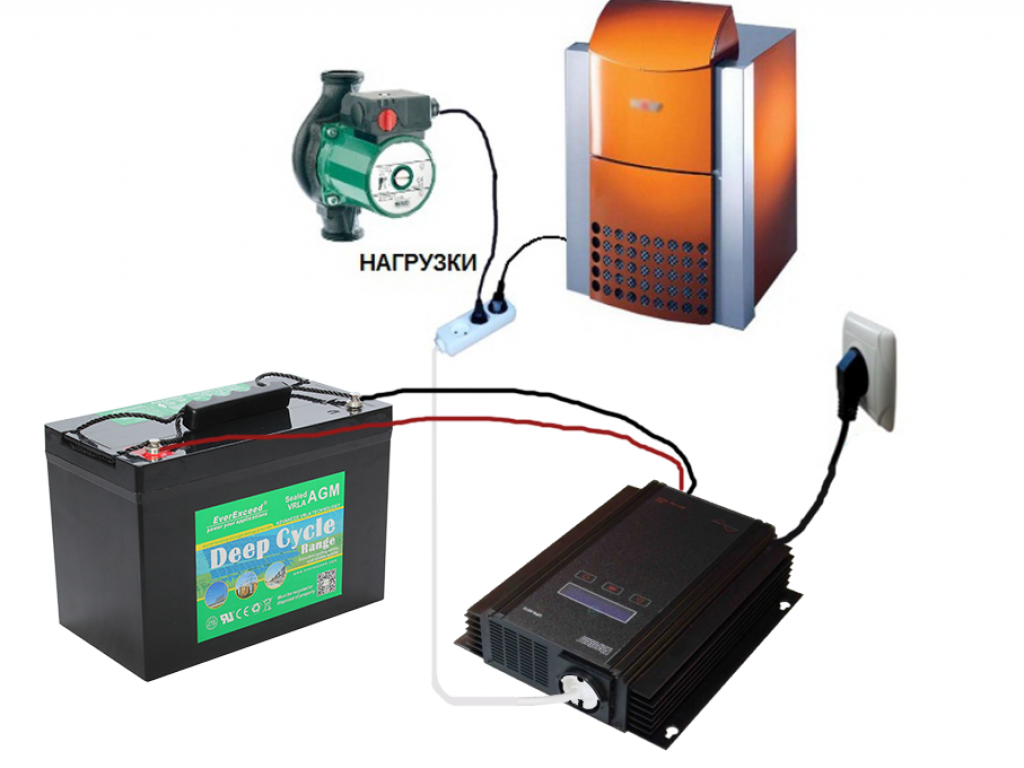

    Система на базе «просто инвертора» требует участие человека, который, находясь рядом увидел, что произошло отключение общего электричества, подошел к котлу, переключил его на питание от инвертора, включил сам инвертор, а когда электричество включат, проделал обратное и поставил на заряд аккумулятор. Достоинство этой системы в низкой стоимости самого инвертора и в надежности — человек сам контролирует заработал котел или нет. А в случае твердотопливного котла, если по причине неисправности инвертора или севшей АКБ, насос котла не заработал, необходимо заглушить горение, что б не разорвало бак.

    Инверторы мощностью от 300-до 3000 Вт:

    СибКонтактСибКонтактСибКонтактСибКонтактСибКонтактСибКонтакт

    В наличии

    Под заказ

    В наличии

    В наличии

    В наличии

    Под заказ

    В наличии

    5 500 ₽

    9 100 ₽

    19 900 ₽

    26 400 ₽

    31 400 ₽

    31 500 ₽

    850 ₽

    ИС2-12-300 инвертор DC-AC теперь в вашей корзине покупок ИС3-12-600M3 инвертор DC-AC теперь в вашей корзине покупок ИС-12-1500У инвертор DC-AC на 1.
    5 кВт теперь в вашей корзине покупок    		 СибВольт 1512У инвертор DC-AC, 12В/1500Вт теперь в вашей корзине покупок ИС-12-3000У инвертор на 3 кВт теперь в вашей корзине покупок
    ИС-24-3000У инвертор на 3 кВт теперь в вашей корзине покупок    		 SB120 anderson силовой разъем 120А теперь в вашей корзине покупок

    Система на базе ИБП (или не просто инвертора) все функции берет на себя, кроме контроля котла, для этого существуют GSM теплоинформаторы.

    ИБП — Инверторы мощностью от 250 до 2000 Вт:

    StarkStarkStarkСибКонтактStark

    В наличии

    В наличии

    В наличии

    Под заказ

    В наличии

    14 679 ₽

    18 900 ₽

    25 074 ₽

    27 200 ₽

    20 475 ₽

    Stark Country 1000 LI теперь в вашей корзине покупок Stark Country 2000 LI теперь в вашей корзине покупок Stark Country 2000 INV теперь в вашей корзине покупок
    ИБПС СибРезерв 1000 OffLine теперь в вашей корзине покупок    		 Stark Country 1000 INV теперь в вашей корзине покупок
    Важно! Время автономии, или по другому, время работы инвертора в паре с комплектом АКБ, зависит только от емкости батареей и КПД инвертора ИБП. Чем больше емкость, тем дольше насос будет работать и поддерживать циркуляцию теплоносителя в трубах. Однако очень большую емкость поставить сложно из-за ограничения по току заряда. Нормальным считается ток заряда, равный 10% от емкости АКБ. У ИБП энергия ток заряда 8-10 ампер максимальный, поэтому предел емкости в 120 Ah, более он быстро не зарядит.

    Оптимальные AGM аккумуляторы для работы с инверторами

    • 12 514 ₽

    • 7 770 ₽

    • 9 021 ₽

    • 11 611 ₽

    • 16 293 ₽

    Мы разработали для Вас автоматизированную систему подбора ИНВЕРТОРА для котла и расчета необходимой емкости аккумуляторов. Достаточно ввести мощность потребления котлом и желаемое время автономии и на экране Вы увидите возможные варианы комплектов бесперебойного питания. Это тестовая версия программы и она охватывает 75% случаев. Однако Если у Вас нестандартные требования к бесперебойному питанию котла, а именно, время автономии очень большое или мощность котла с внешними циркуляционными насосами больше 2-3 кВт, то конечно необходим ручной расчет и индивидуальный подход. Под инвертором для котла эта система понимает оборудование, работающее без участия человека. Т.е ИНВЕРТОР (бесперебойник) сам контролирует наличие напряжения в сети и автоматически, в случае аварии перейдет на питание от аккумуляторов. Когда подача электроэнергии восстановится, переключится обратно и начнет заряжеть АКБ.

    ВСЕ ПРЕДСТАВЛЕННЫЕ НА САЙТЕ ИНВЕРТОРЫ ИМЕЮТ ТОЛЬКО ЧИСТЫЙ СИНУС НА ВЫХОДЕ! Поясним: одним из основных критерием при выборе инвертора для питания любого циркуляционного насоса в системе отопления — является форма выходного напряжения. Форма напряжения бывает «чистый синус», «квази синус», «аппроксимированная синусойда», «модифицированный синус». катушка электродвигателя насоса хорошо переваривает только ЧИСТЫЙ СИНУС, от других форм напряжения, обмотки сильно греются, начинают гудеть, и разрушается межвитковая изоляция. Насос останавливается навсегда — а это влечет за собой перегрев котла в случае твердотопливной системы и блокирование подачи газа,в случае газового котла отопления.

    Кратко: все ИНВЕРТОРЫ расчитаны на работу с ВНЕШНЕЙ аккумуляторной батареей или аккумуляторной сборкой. Количество аккумуляторов определяется конструкцией инвертора. Если в паспорте написано, что он работает от 3 АКБ, значит от 36 вольт, если от 2 АКБ, значит от 24 вольт. Добавлять кратно — можно, меньше нельзя! Он не заработает! Более подробно читайте здесь.

    Ток заряда инверторов для котлов влияет на скорость заряда батарейной сборки и более не на что! Если у Вас редко отключают электроэнергию, то при выборе бесперебойника для котла, Вам достаточно 4-6 ампер. Однако, если отключения частые и на долго, чтобы успеть быстро зарядить аккумуляторы и благополучно ждать следующей аварии на линии, желательно выбирать инвертор с максимальном током заряда. Так же, не менее 10-20 ампер, должен иметь владелец аккумуляторов на 150-400 ампер час.

    Касается только котлов на газовом топливе. Не все производители котлов думают, что их будущим владельцам придется покупать бесперебойное питание для своего котла! Поэтому электронная схемотехника котлов может быть требовательна к так называемой «жесткой нейтрали», по другому «глухой нейтрали». Нет четкой статистики, какие котлы нуждаются в ней, а какие нет. Этой информацией не располагают даже официальные сервисные центры. Поэтому, есть рекомендации газовщиков по четкой нейтрали, то желательно выбирать из всего многообразия ИБП со сквозной нейтралью. По другому: ИБП не рвущие «ноль». Обратим Ваше внимание, что инверторы, как и любой технически сложный товар надлежащего качества возврату и обмену не подлежит по законодательству РФ, поэтому, если Вы приобрели инвертор, а с ним Ваш котел не захотел работать, то сдать его обратно будет невозможно и придется докупать еще отдельный «развязывающий трансформатор». Стоит он не дорого, но это дополнительное звено, уменьшающее надежность системы в целом!

    Корректор напряжения или по другому AVR (автоматический корректор напряжения) очень часто называют встроенным стабилизатором напряжения. В теории это очень хорошо, но не для электроники плат управления. Для циркуляционных насосов твердотопливных котлов наличие этого корректора обязательно для сетей с пониженные напряжением. Корректор поднимает напряжение питания насоса до значения 210-230 вольт, тем самым предотвращая перегрев двигателя насоса. Однако коррекция происходит резко ступенчато, с шагом (а по другому с резким скачком напряжения) в 20-30 вольт. Для обмоток двигателя насоса — это не страшно, а вот для электронных плат, в составе газовых котлов — это губительно. Для питания именно газовых котлов, необходимы ВЫСОКОТОЧНЫЕ ИНВЕРТОРЫ, по другому ИБП двойного преобразования.

зачем нужен и как выбрать

Автономная система отопления тем хороша, что для нее самостоятельно подбирается оборудование, все узлы согласованы, а пользователь настраивает обогрев исключительно по собственному желанию, и даже в каждой комнате отдельно. Если выбор останавливается на газовом котле, то, скорее всего, это современная модель, работающая под управлением микроконтроллера и с полным набором функций. Однако он помимо газа потребляет электроэнергию. Если ее нет, то и отопление будет простаивать.

Естественно следует озаботиться резервным источником питания, чтобы обезопасить себя от подобных конфузов. Отличным решением будет установка инвертора, способного преобразовать постоянное напряжение 12В в переменное 220В. К нему подключается в качестве источника аккумулятор большой емкости, и в случае отключения электричества в доме инвертор способен обеспечить питание котла отопления и циркуляционного насоса в течение многих часов, или пока не возобновится электричество.

Содержание

  1. Принцип работы
  2. Зачем нужен для газового котла
  3. Что лучше – ИБП или инвертор
  4. Как выбрать

Принцип работы

Сразу же стоит начать с определения. Инвертор –  устройство, позволяющее преобразовывать постоянный ток в переменный с изменением амплитуды и формированием нужной частоты выходного сигнала. Это генератор переменного напряжения с фиксированной амплитудой и частотой.

На вход инвертора подается постоянное напряжение 12, 24, 120, 220 В от аккумулятора или другого источника. На выходе инвертора получается напряжение переменного тока с заданной амплитудой и частотой. В идеале форма колебаний стремится к синусоидальной, или близкой к синусоиде.

Второй важный момент. Любой источник бесперебойного питания, работающий от аккумуляторов, обязательно включает в себя инвертор. Однако кроме него он включает в себя блок зарядки аккумуляторов и в целом оптимизирован и настроен для использования конкретного типа аккумуляторов.

Готовые решения, инверторы, имеющиеся в продаже, по сути, являются устройствами, преобразующими постоянное напряжение, получаемое извне в переменное и только. Они не могут заряжать аккумулятор или контролировать его емкость. Однако часто инверторы комплектуются дополнительно зарядными устройствами и контроллером управления, становясь фактически ИБП, только с ограниченными возможностями.

Зачем нужен для газового котла

Если не ориентироваться на энергонезависимость, то полнофункциональный современный газовый котел требует подключения к электросети для питания платы управления  с контроллером, циркуляционного насоса и группы блоков управления, которые можно распределить по дому. Подобная совокупность оборудования позволяет полностью и в точности контролировать обогрев дома, поднимая отопление на более высокую планку, обеспечивая высокий комфорт жизни в доме. Если все так и обстоит, то при отключении электричества отопление, к сожалению, полностью останавливается.

Чтобы не остаться без отопления, следует заранее предусмотреть резервный источник питания для газового котла и всего вспомогательного оборудования. В числе вариантов: газовый или дизельный (бензиновый) генератор, источник бесперебойного питания (ИБП) или инвертор.

Установка генератора требует больших капитальных вложений, потому ИБП и инверторы получили большее распространение.  В них электричество запасается впрок в аккумуляторах и при необходимости отдается нагрузке, котлу. Чаще электричество если и отключается, то ненадолго, так что запасенной в аккумуляторах энергии вполне хватает, чтобы котел не остановился и теплоноситель не остыл.

Основное требование к любому резервному источнику питания для газового котла – стабильная синусоида и амплитуда по напряжению на выходе. Никаких собственных преобразователей или стабилизаторов газовый котел не имеет, потому любые скачки или отклонения будут влиять на качество работы контроллера, показания датчиков. Форма синусоиды критична для циркуляционного насоса. Чем правильнее форма синусоиды, чем стабильнее частота тока. Тем лучше работает насос.

Бытовые и компьютерные  ИБП выдают сигнал лишь отчасти подобный синусоиде, больше похожий на чередующиеся прямоугольные импульсы. Для поставленных целей этого достаточно, в компьютерной и офисной технике имеются свои собственные блоки питания, преобразующие входное напряжение.

Сводя все вышеописанное воедино, становится понятным, почему для котлов отопления блоки бесперебойного питания и инверторы проектируются и производятся отдельно и с повышенным требованием к характеристикам выходного сигнала.

Что лучше – ИБП или инвертор

Принципиальных различий или набора характеристик, которые бы сильно разнились в данном сравнении, попросту нет. Среди инверторов и полноценных ИБП найдутся модели с нужной мощностью и емкостью.

Энергия ПН-500

ИБП – это готовое решение, способное поддерживать питание котла в то время, пока основное электропитание отсутствует. Аккумуляторы, их емкость, калибровка, схема управления и коммутации уже согласованы, что явно относится к преимуществам. Однако аккумуляторы имеют свой ресурс и через несколько лет работы их необходимо менять. Достать такие же по емкости и архитектуре источники питания может стать проблемой, особенно в глубинке.

Инвертор не привязан к определенному типу источника постоянного напряжения, потому его можно запитать от автомобильного аккумулятора, от генератора с простой схемой выпрямления или же от таких же аккумуляторных батарей, как и ИБП. Однако если в инвертере нет встроенного зарядного устройства, то состояние аккумуляторов придется контролировать самостоятельно.

В числе плюсов инвертора:

  • Проще найти устройство с почти идеальной синусоидой на выходе;
  • Работает с любым источником постоянного тока и номинального напряжения;
  • Обойдется дешевле, чем ИБП той же мощности;
  • Почти неограниченная возможность наращивать емкость источника и время автономной работы.

В числе недостатков:

  • Нет контроля заряда аккумулятора;
  • Нет возможности настраивать пороги срабатывания, условия работы;
  • Чаще требуется внешняя схема коммутации, для автоматического включения при отсутствии электричества в доме;
  • Устройства со встроенным зарядным, контроллером управления, схемой коммутации обойдутся примерно столько же, что и аналогичный по характеристикам ИБП.

Окончательный выбор следует делать строго в индивидуальном порядке. Если хочется меньше задумываться об оборудовании и больше наслаждаться комфортом, а бюджет не ограничивает, то предпочтительней взять ИБП. Тот же выбор разумен, если электричество не отключают больше, чем на полчаса-час.

Инвертор хорош тем, что можно использовать любой тип аккумуляторов, и возможностью наращивания емкости, следственно и продолжительности автономной работы. Незаменим в тех случаях, когда приходится ожидать долгих отключений, вплоть до нескольких дней. Достаточно запастись нужным количеством аккумуляторов и по мере выработки менять их, подключая к инвертору. Как только подача электричества возобновлена, их можно зарядить снова и впрок.

Как выбрать

Характеристики инвертора:

  • Входное напряжение/входной ток.
  • Выходное напряжение.
  • Искажение синуса выходного напряжения.
  • Коэффициент преобразования.
  • Выходная мощность.

Для газовых котлов чаще применяются инверторы 12-220, способные из постоянного напряжения от аккумулятора 12 В получить синусоидальное напряжение 220В с малыми искажениями. Можно использовать преобразователь 24-220 и соответственно аккумулятор на 24 В, однако такой вариант подразумевает повышение выходной мощности устройства, что в данном случае не актуально. Обязательно следует выяснить, на какой максимальный входной ток рассчитан инвертор. От этого зависит выбор аккумулятора или возможность объединения их последовательным подключением для повышения емкости батареи.

Союз PSU-500

Искажение синусоиды выходного напряжения не должно превышать в идеале 3%. Это значит, что форма сигнала максимально приближена к синусу с такими отклонениями, как более резкий спад или срезанные пики, но незначительно.

Коэффициент преобразования у хорошего инвертора стремится к единице, чем ближе, тем лучше.

У большинства газовых котлов потребляемая мощность контроллера  и блока управления не превышает 150-200 Вт. Циркуляционный насос отбирает на себя еще дополнительно 130-150 Вт. Точные значения обязательно следует уточнить в техническом паспорте. Как только данные значения найдены, их следует просуммировать для получения общего потребления, умножить на 2,5, чтобы учесть стартовые токи запуска, и еще раз умножить на 1,2, чтобы учесть запас мощности 20%. Выбранный инвертор должен выдавать не меньше мощности, чем полученное ранее значение.

Инвертор для котла в Украине. Цены на инвертор для котла на Prom.ua

Инвертор для котла 350 Вт 12 В LogicPower LPY-PSW-500VA+ чистый синус

Доставка по Украине

5 251 грн

Купить

Энерго Партнёр

Преобразователь тока 12V — 220V 2000W для котлов, насосов. Инвертор.

Доставка по Украине

2 450 грн

Купить

K O L O S

Инвертор автономный ИБП с правильной синусоидой RITAR RTSW-1500/1050Вт 24В LCD вес 14,9 кг 400*145*210мм

На складе в г. Одесса

Доставка по Украине

по 9 080 грн

от 2 продавцов

9 080 грн

Купить

Sun Service — интернет-магазин

12v в 220v инвертор с чистой синусоидой 1500W мощный преобразователь напряжения Power Inverter

Доставка из г. Одесса

по 5 295 грн

от 2 продавцов

6 010 грн

5 295 грн

Купить

MOB-SHOP

Преобразователь инвертор Wimpex 5200Вт UPS 12/220В с зарядным устройством POWER INVERTER з зарядним пристроєм

Доставка из г. Одесса

9 500 грн

8 550 грн

Купить

Инвертор автономный ИБП с правильной синусоидой Europower PSW-EP 1500/1050 Вт 10/20А настенный под АКБ 24В

На складе в г. Одесса

Доставка по Украине

по 9 650 грн

от 2 продавцов

9 650 грн

Купить

TERMOS магазин товаров для дома и не только

0020269448 Инвертор VWL 35-75/5 Vaillant

Заканчивается

Доставка по Украине

от 42 540 грн

от 34 460 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Преобразователь 12V-220V/1500W правильной (чистой) синусоидой (для котлов,холодильников и т.д.)

На складе

Доставка по Украине

по 6 299 грн

от 2 продавцов

6 599 грн

6 299 грн

Купить

Интернет-Магазин автоаксессуаров «АвтоЦяцьки»

Инвертор автономный ИБП Элим Украина ПНК-12-800 Вт с чистой синусоидой под АКБ12В зарядное устройство 25А

Доставка по Украине

по 11 890 грн

от 2 продавцов

11 890 грн

Купить

TERMOS магазин товаров для дома и не только

Инвертор автономный ИБП Элим Украина ПНК-12-1000 Вт с чистой синусоидой под АКБ 12В зарядное устройство

Доставка из г. Львов

по 12 290 грн

от 2 продавцов

12 290 грн

Купить

TERMOS магазин товаров для дома и не только

Солнечная станция для котла 500W

Доставка из г. Полтава

17 882 грн

Купить

OTS

Источник бесперебойного питания 180Вт Line-interactive Элекс Кулон Q-180/12 v4.0

На складе в г. Одесса

Доставка по Украине

6 050 грн

Купить

«УЮТ-МАРКЕТ» интернет-магазин

Преобразователь напряжения 1000W 24V в 220V UKC автомобильный инвертор для грузовиков и фур

Доставка из г. Одесса

по 1 145 грн

от 2 продавцов

1 440 грн

1 145 грн

Купить

dixonik

Преобразователь напряжения Konwei 2000W 24V в 220V автомобильный инвертор для грузовиков и фур

Доставка из г. Одесса

по 1 795 грн

от 2 продавцов

2 220 грн

1 795 грн

Купить

MOB-SHOP

Преобразователь напряжения 4000W 12V в 220V с функцией плавного пуска Инвертор с вольтметром

Доставка из г. Одесса

по 4 485 грн

от 2 продавцов

5 130 грн

4 485 грн

Купить

dixonik

Смотрите также

Автомобильный преобразователь напряжения 12V в 220V 500W инвертор с вольтметром Power Inverter

Доставка из г. Одесса

по 1 075 грн

от 2 продавцов

1 360 грн

1 075 грн

Купить

dixonik

Преобразователь напряжения UKC 2000W 24V в 220V автомобильный инвертор для грузовиков и фур

Доставка из г. Одесса

по 1 795 грн

от 2 продавцов

2 220 грн

1 795 грн

Купить

MOB-SHOP

Сетевой солнечный трехфазный инвертор Solis 30K 5G 30 кВт 3 MPPT для домашней электростанции

Доставка по Украине

по 71 638 грн

от 2 продавцов

71 638 грн

Купить

Магазин солнечных панелей мировых брендов — SNRG

Автомобильный преобразователь напряжения 1000W 24V в 220V инвертор с вольтметром для грузовиков

Доставка из г. Одесса

1 360 грн

1 075 грн

Купить

MOB-SHOP

Преобразователь напряжения UKC 500W 24V в 220V инвертор AC/DC Gold для грузовиков фур

Доставка из г. Одесса

по 795 грн

от 2 продавцов

1 020 грн

795 грн

Купить

MOB-SHOP

ДБЖ з правильною синусоїдою Ritar PT-6KL-LCD, 6000VA (5400Вт)

Доставка по Украине

24 570 грн

Купить

ТОВ «Арго Лтд»

ДБЖ з правильною синусоїдою Ritar PT-2KL-LCD, 2000VA (1800Вт), 72В, Струм макс. 5A, під зовнішній АКБ

Доставка по Украине

11 550 грн

Купить

ТОВ «Арго Лтд»

ДБЖ з правильною синусоїдою Ritar PT-3KL-LCD, 3000VA (2700Вт), 96В, Струм макс. 5A, під зовнішній АКБ

Доставка по Украине

12 390 грн

Купить

ТОВ «Арго Лтд»

ДБЖ Frime Expert RT 2kVA/1800W (FXS2KRT) LB RACK 72В, під зовнішній АКБ

Доставка по Украине

16 800 грн

Купить

ТОВ «Арго Лтд»

ДБЖ Frime Expert RT 3kVA/2700W (FXS3KRT) LB RACK 96В, під зовнішній АКБ

Доставка по Украине

19 450 грн

Купить

ТОВ «Арго Лтд»

ДБЖ Frime Expert 2kVA/1800W (FXS2K) LB TOWER 72В, під зовнішній АКБ

Доставка по Украине

15 460 грн

Купить

ТОВ «Арго Лтд»

ДБЖ Frime Expert 3kVA/2700W (FXS3K) LB TOWER 96В, під зовнішній АКБ

Доставка по Украине

15 330 грн

Купить

ТОВ «Арго Лтд»

ДБЖ Merlion RTSW KRONOS Pro+ 6KL Tower (5400W) LSD, 110-300VAC, AVR 1st, 192V під зовнішню батарею

Доставка по Украине

31 080 грн

Купить

ТОВ «Арго Лтд»

Инвертор для котла ФОРТ FX16 — 1,2/1,7кВт чистый синус 24В

Доставка по Украине

9 900 грн

Купить

Энерго Партнёр

Выбор инвертора для газового котла

Бесперебойное снабжение качественной электроэнергией – необходимое условие для безопасного, непрерывного функционирования газовых котлов. Непредвиденное отключение электричества или скачки напряжения могут вызвать повреждение оборудования и аварии с опасными последствиями.



Для стабильной подачи электроэнергии для котлов рекомендовано использовать резервные системы электроснабжения. Одной из самых популярных таких систем является инверторная. Главная функция инвертора – преобразование постоянного тока от резервных источников в переменный. Это позволяет поддерживать работу насосов отопительной системы и автоматику котельного агрегата после отключения централизованного электроснабжения.

Виды инверторов для котлов

По принципу действия различают устройства:

Off-line

В случае снижения или исчезновения сетевого напряжения, ИБП переводит отопительную систему на полное или частичное питание преобразованным током от АКБ. После восстановления параметров сети выполняется обратное переключение.

On-line

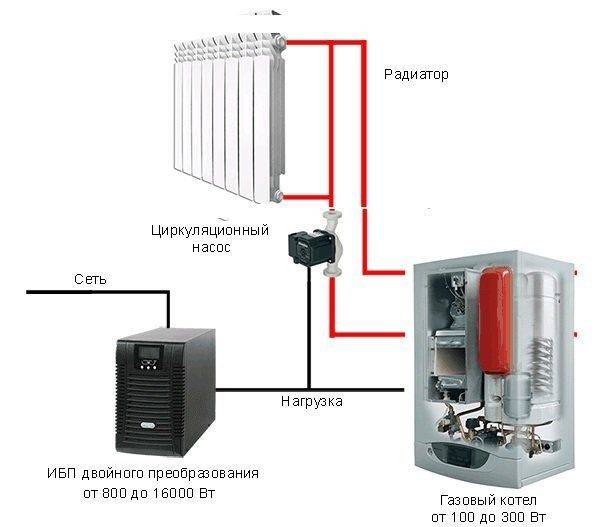

Эти инверторы построены по схеме двойного преобразования питающего напряжения. Они обеспечивают заряд и поддержку АКБ в буферном режиме, защиту от высокочастотных помех, переменный ток чистой синусоидальной формы.

Line-interactive

Для настенной, напольной установки. Включают коммутирующий блок, вольтодобавочный стабилизатор, АКБ. При отключении электроэнергии инвертор переводит котельное оборудование на электропитание от аккумуляторов. Переключение на резервные источники питания при просадках напряжения в пределах диапазона стабилизации не предусмотрено. После нормализации электрических характеристик сети прибор вновь подключает котел к ней. Большинство моделей имеют функции автоматического определения величины зарядного тока, типа, фактической емкости батарей.

По наличию аккумулятора различают устройства:

  • Без АКБ — предусматривают использование батарей;
  • Со встроенными АКБ — не позволяют наращивать емкость с помощью внешних батарей, автономная работа котла не превышает 10 минут;
  • Со встроенным АКБ и функцией наращивания емкости — универсальный вариант.

Параметры выбора

Выбор инвертора для газовых котлов отопления осуществляется исходя из ключевых показателей:

Мощность

Потребляемая электронным блоком защиты и управления котлом, насосом, вентилятором. Для правильного выбора необходимо знать мощность самого котла. Приобретать инвертор, мощность которого не дотягивает до показателей котельного оборудования, попросту бессмысленно. Максимальная мощность потребления должна быть не более 75% от максимальной выходной, что особенно применимо к Line-interactive устройствам, где ИБП работает непрерывно.

Емкость аккумулятора

Она должна соответствовать мощности электроприборов в отопительной системе. От емкости зависит продолжительность работы котла при отсутствии напряжения в сети. Чем выше емкость АКБ, тем дольше время автономной работы. Для отопительных котлов на газе целесообразно выбрать ИБП, которые подключаются к внешним аккумуляторам. Чтобы рассчитать максимальную емкость аккумулятора, нужно максимальный ток заряда умножить на 10.

Форма выходного напряжения

Приборы, выдающие на выходе трапецию или аппроксимированную синусоиду, не пригодны для газовых котлов. Такие искажения отрицательно влияют на функционирование насосов и автоматики, проводят к выходу их из строя. Для циркуляционных насосов и автоматики, чувствительных к качеству электроэнергии подходят устройства, имеющие синусоидальную форму выходного напряжения.

Время переключения на резервный источник

Рекомендованное время переключения на питание от батарей для газовых котлов должно быть не более 15 мс.

Диапазон стабилизации

Устройства с двойным преобразованием могут работать от бензогенераторов любого типа, сохраняя широкий диапазон входного напряжения (110-290 вольт).

Суммарная емкость подключаемых батарей

Для расчета учитываются необходимое время автономии и потребляемая котлом электрическая мощность от сети 220. При суммарной емкости, равной 0-100 А·ч рекомендуются ИБП с АКБ на 12 или 24 вольта, при емкости от 100 до 200 А·ч — 24 вольта, при емкости 200-500 А·ч — 36 вольт.

Например, для котла 140 Вт с желаемым временем автономной работы 12 часов С=140х12/8.65=194 А·ч. Это комплект АКБ на 24 вольта или 2 аккумулятора емкостью по 100 А·ч.

Наличие функций индикации режимов работы, самодиагностики неисправностей, других опций

Стоимость АКБ достаточно высока. Для продления срока службы целесообразно выбрать инверторы для газовых котлов с функцией интеллектуальной зарядки аккумуляторов. Например, представленные в нашем магазине приборы серии Энергия ПН.

Чтобы рассчитать время работы оборудования от АКБ, необходимо его емкость умножить на номинальное напряжение, затем разделить полученную величину на полную мощность котла.

Допустим, в качестве автономного источника электропитания используются 2 батареи на 12 В емкостью 100 А·ч. Общая мощность газового котельного агрегата составляет 214 ВА. Время автономной работы будет равно примерно 11 часам.

При покупке также обратите внимание на способ монтажа инвертора, его габариты. Учтите особенности централизованного электроснабжения. Если скачки незначительны, отключения электроснабжения относительно редки, целесообразно приобрести модель ЭНЕРГИЯ PRO 500 ВА. Этот прибор укомплектован быстрым релейным стабилизатором с диапазоном 170–280 В, широтно-импульсным преобразователем, защитой от перегрузок, коротких замыканий, перегрева, перезаряда АКБ. Напряжение на выходе устройства – 220 В (допустимо отклонение не более 5% при питании от сети и не более 1 % при задействованных АКБ). Время переключения на резервный источник питания составляет не более 6 мс. Форма напряжения на выходе – чистая синусоида. В ИБП этой модели имеется экран, где отображаются:

  • Электрические параметры.
  • Уровень заряда батарей.
  • Режимы работы.
  • Коды ошибок.

Прибор полностью отвечает требованиям к элементам системы гарантированного электропитания газовых котельных агрегатов.

Для электросетей со значительными просадками напряжения следует выбрать инвертор для газовых котлов с наибольшим диапазоном стабилизации, например, Энергия ПН-500. Устройство защитит котельное оборудование от ненормальных режимов эксплуатации и обеспечит электропитанием при отключениях электроэнергии. Диапазон стабилизации напряжения в сети инвертора этой модели составляет 155-275 В. Реализованы также опции автоматического определения емкости АКБ и регулирования тока заряда аккумуляторов, а также защиты от:

  • изменений сетевого напряжения выше или ниже диапазона стабилизации и переводом котла на питание от батарей.
  • перегрузок по току, перегрева.

ШИМ-преобразователь обеспечивает форму напряжения на выходе инвертора “чистый синус”. ПН-500 оборудован экраном для индикации режимов работы и звуковой аварийной сигнализацией. Максимальное отклонение выходного напряжения от номинального не более 1–3 %.

Особенности установки инвертора для газового котла отопления

Основное правило эффективной продолжительной эксплуатации устройства — не допускать продолжительного воздействия температур, превышающих 25 градусов. Не устанавливайте ИБП рядом с нагревательными приборами. Также рекомендуется сократить длину проводов между устройством бесперебойного питания и котельным оборудованием.

При подключении инвертора к газовому котлу отопления проконтролируйте заземление устройства, соблюдение полярности. При неправильном подключении фазы и нейтрали могут появиться проблемы в работе у электрической части прибора. Поэтому сначала следует запустить инвертор, не подключая его к электросети, определить фазу, а затем подключить аппарат к сети. Если фаза осталась на прежнем контакте, ИБП подключен верно.

При частых отключениях электроэнергии или нестабильном напряжении в сети рекомендуется позаботиться о системе аварийного электропитания заранее — при установке газового котла.

В интернет-магазине «Энергия» представлены инверторы, совмещающие функции зарядно-выпрямительного устройства для АКБ, стабилизатора и преобразователя напряжения. Наши менеджеры проконсультируют, предоставят наиболее полную информацию об устройствах, представленных в магазине. Мы поможем подобрать подходящий инвертор или ИБП исходя из требуемого времени автономной работы, типа, марки, характеристик насоса и котла, других условий. Связаться с нами можно любым удобным способом: по телефону 8 (812) 242-19-55 (можно заказать обратный звонок), почте [email protected] или посетив один из наших магазинов, расположенных по адресам:

  • Санкт-Петербург, Шостаковича, д.5, к.1;
  • Мурино, ул. Шувалова, д.11;
  • г. Кипень, Ропшинское шоссе, д.3

Источники бесперебойного питания для котлов и инверторы для котлов

  • Большинство современных котлов в той или иной степени зависят от электричества. Автоматика котла и циркуляционные насосы без энергоснабжения работать не будут, что грозит серьезными авариями в системе отопления.

    Перебои с электричеством в частных домах – явление нередкое. Как правило, обязательно резервируют охранно-пожарную сигнализацию и котельное оборудование.

    Смотрите в разделе: Аварийное электроснабжение дома или коттеджа.

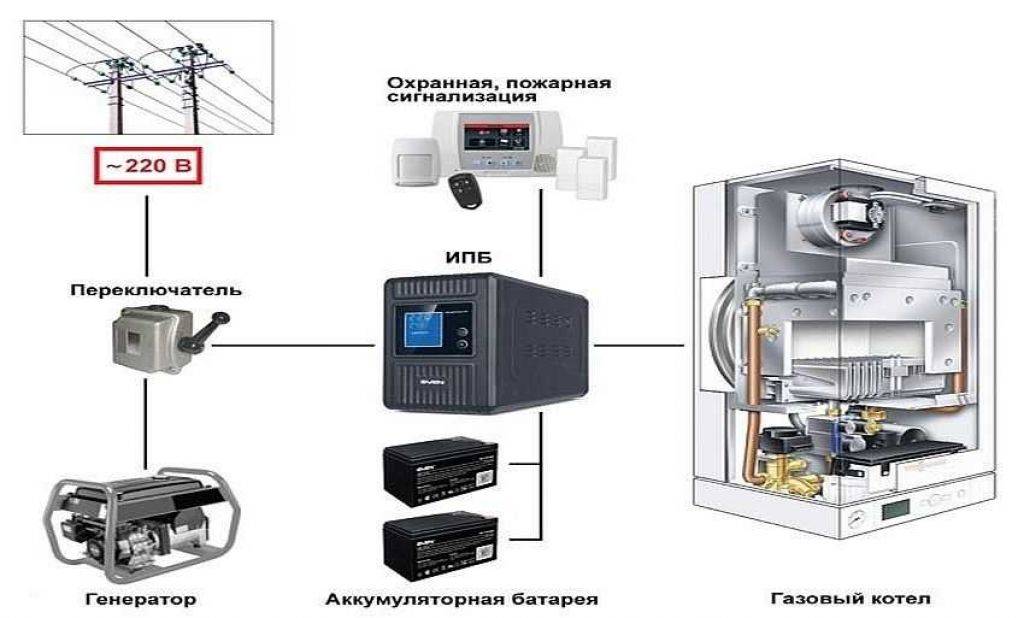

    Остановимся подробнее на источниках бесперебойного питания (ИБП) для котлов отопления.

    Способы резервирования системы отопления:

    В электроэнергии нуждаются газовые котлы и некоторые типы твердотопливных котлов (например, со шнековой подачей топлива). Электрические котлы потребляют слишком много энергии, поэтому они резервируются при помощи твердотопливных котлов, каминов или газовых конвекторов.

    Для обеспечения котельного оборудования аварийной электроэнергией, применяются специальные источники бесперебойного питания или подходящие инверторы напряжения (совместно со стабилизаторами). И те и другие поставляют энергию, хранящуюся в аккумуляторных батареях.

    Электрическая мощность, потребляемая газовыми и твердотопливными котлами, невелика – в пределах 500-700 Вт. Аккумуляторные батареи при этом должны обладать соответствующей емкостью (которая рассчитывается в зависимости от предполагаемого времени резерва и характеристик ИБП).

    Твердотопливные котлы длительного горения Gefest profi U (http://gefest.pp.ua/kotly/kotel-tverdotoplivnyj-universalnyj-gefest-profi-u) предназначаются для обогрева жилых и промышленных сооружений. Производитель предусмотрел 2 линейки по мощностям от 15 до 250 кВт и от 350 до 1000 кВт. Широкий ряд моделей позволяет максимально эффективно подобрать котел под свои потребности. Главным преимуществом котлов Гефест Профи является высокоэффективная конвекционная система, благодаря которой достигается высокий уровень КПД – до 95%.

    Источники бесперебойного питания для котлов:

    Требования к «бесперебойнику» для котла:

    — предпочтителен тип On-Line (отличается двойным преобразованием входного напряжения, нулевым временем переключения на батареи, чистым синусом на выходе). В некоторых случаях применяются ИБП типа Line-Interactive (они характеризуются меньшим внутренним напряжением, переключаются на работу от аккумуляторов за 4-10 мс и подходят не для всех котлов).
    — выходное напряжение – в виде чистой синусоиды, входное напряжение – с широким диапазоном,
    — защита аккумулятора от глубокого разряда,
    — питание от внешних аккумуляторов и наличие зарядного устройства повышенной мощности — что позволит обеспечить автономность на продолжительное время (как правило, такие ИБП характеризуются конфигурацией LT – long time),
    — максимальная надежность.

    Недостатки ИБП, в качестве аварийного источника питания для котла:

    — значительно потребляет энергию аккумуляторной батареи, тем самым сокращая срок ее действия,
    — чувствительность к перегрузкам,
    — зарядные устройства, встроенные в источник бесперебойного питания, отличаются низкими техническими характеристиками.

    Примеры оборудования:     Teplocom 300 (Бастион), Teplocom 600 (Бастион), Teplocom 1000 и Teplocom 1000 исп.D (Бастион) — это источники бесперебойного питания, разработанные специально для котлов, отличаются длительным сроком гарантийного обслуживания (5 лет!).

    Инвертор для котла:

    Для обеспечения аварийного энергоснабжения систем отопления могут применяться инверторы напряжения.

    Недостатки:

    — система обходится дороже,
    — требуется установить стабилизатор напряжения, поскольку сеть от инвертора транслируется напрямую к потребителю (в некоторых случаях инвертор имеет встроенный стабилизатор).

    Преимущества:

    — увеличивают срок службы аккумуляторных батарей,
    — имеют высокий коэффициент полезного действия, снижают потребление энергии от батарей.

    В данном случае речь идет о дорогих высококачественных инверторах, отвечающих следующим требованиям:

    — выходное напряжение – чистый синус,
    — защита аккумулятора от глубокого разряда,
    — время переключения сеть-инвертор: от 5-ти до 20-ти мс,
    — встроенное программируемое зарядное устройство.

    Внимание на качество!

    На рынке представлены источники бесперебойного питания преимущественно отечественных производителей (или Китай). Зарубежные компании обычно выпускают ИБП небольшой мощности (например, для компьютеров). Поэтому важно внимательно выбирать «бесперебойник» для котла, чтобы он оказался действительно надежным, качественным и соответствовал требованиям по выходному напряжению.

    Где купить устройства бесперебойного питания для котлов?

    Надежные и недорогие решения представлены в нашем интернет-магизне в разделе: Источники бесперебойного питания.

    Инженеры группы компаний «Терконт» подберут оборудование для аварийного электроснабжения котла и обеспечат резервирование системы отопления. Номера телефонов и адреса офисов продаж (в Екатеринбурге и в Челябинске) указаны в разделе: Контакты.


    Группа компаний Терконт

    Копирование без ссылки на http://terkont.ru/ — запрещено

    Инвертор для котла отопления — Система отопления

    » Котлы отопления

    Каждый здравый житель желает узнать: что сделать, чтобы усовершенствовать систему дачи. Абсолютно в каждой части России нужно зимой, иногда весной и осенью обогревать дачу. Трудно вообразить существование жителя в нашей стране без отопительной системы дачи. Все россияне знают, что топливо для отопления перманентно увеличивается в цене. На нашем веб портале размещенно множество комплексов обогрева квартиры, использующих совершенно уникальные принципы извлечения обогрева. Каждую систему обогрева возможно монтировать как отдельный комплекс или гибридно.

    Инверторы для дома от профессионалов

    Многие владельцы частных домов знают не понаслышке о необходимости монтажа резервного энергоснабжения на случай, если пропадет электричество из-за перебоев на линии или непогоды. Мощный и надежный инвертор для дома, приобретенный в специализированной компании CyberРower, в любой ситуации обеспечит ваш дом электроэнергией. С его помощью вы сможете создать резервное питание бытовых приборов и нормальное освещение помещения.

    Обеспечить целую квартиру или даже частный коттедж необходимым количеством электроэнергии на определенный период поможет правильно выбранный и приобретенный у профессиональной компании дизельный генератор или инвертор.

    Главная задача при выборе источника бесперебойного питания (ИБП) для дома – это расчет мощности прибора. Как правило, она должна составлять суммарную мощность основных бытовых приборов и осветительных устройств, которые вам могут понадобиться в аварийной ситуации. Так, например, для обеспечения дома площадью около 350 квадратных метров понадобится инвертор мощностью 6 кВт.

    Очень часто пользователи приобретают инверторы для дачи, поскольку отключение электроэнергии в дачных поселках и кооперативах – довольно частое явление, а газ не всегда проведен. Чтобы в такой ситуации иметь возможность хотя бы подогреть или приготовить еду, вскипятить воду и осуществить гигиенические процедуры, закажите надежный инвертор для дачи в нашей компании.

    В большинстве случаев наши клиенты заказывают ИБП для конкретной бытовой техники: компьютера, электрического или газового котла, бойлера, холодильника, телевизора и т. д.

    Качественные бесперебойники для газовых котлов

    Газовые и электрические котлы, служащие важным элементом системы автономного отопления, отличаются особой чувствительностью к перепадам напряжения в сети. При увеличении потребления электроэнергии (в сильные холода) они особенно часто автоматически отключаются, за счет чего эффективность их использования заметно снижается.

    Однако покупать и использовать более дорогие и мощные инверторы напряжения для дома в качестве резервного питания котлов не рационально. К тому же для нормального функционирования такого прибора, возможно, придется менять проводку.

    Поэтому выгоднее и проще купить и установить инвертор для котла. В отличие от таких мощных бытовых приборов, как электрочайник, бойлер, тепловентилятор и др. газовые котлы, как правило, отличаются небольшой мощностью (до 600 Вт). При покупке инверторов для котла вам достаточно будет выбрать менее мощный и более бюджетный прибор.

    Если же вы хотите обеспечить длительное резервное питание, то к инверторам для котлов специалисты подбирают дополнительный комплект батарей. По среднечасовой нагрузке они рассчитывают максимальное время автономной работы ИБП для котла и необходимую мощность аккумулятора.

    Профессиональный монтаж инвертора для газового котла или для дома

    Последним фактором, влияющим на надежное, безопасное, длительное и эффективное использование инверторов для газовых котлов или для всего дома, является грамотный монтаж приборов опытными специалистами, которые используют профессиональное оборудование.

    Чтобы оценить состояние проводки, замерить пусковую мощность бытовых электроприборов, правильно разорвать линию и подключить кабели, идущие от электрического щита на вход и выход инвертора для загородного дома, а также выполнить проверочный запуск, обратитесь к специалистам компании CyberРower. Мы предоставим бесплатные консультации и выполним монтаж ИБП для котла на должном уровне.

    Предназначение источников бесперебойного питания

    Жители частного сектора не раз сталкивались с проблемой перебоев электроэнергии. Чтобы избежать таких неприятностей, как поломка бытовых приборов, прекращение отопления или водоснабжения, необходимо позаботиться о резервном источнике питания. Широкий ассортимент компании CyberРower приятно удивит разнообразием и функциональностью.

    Правильно подобранный инвертор может обеспечить дом электроэнергией на необходимый срок. Самый важный критерий при выборе источника бесперебойного питания – это его мощность. Для ее определения необходимо суммировать мощность основных приборов в доме.

    ИБП для котлов от профессионалов

    Дачные поселки часто страдают от отключения электроэнергии, поэтому для комфортной жизнедеятельности важно иметь батареи резервного питания.

    Клиенты нашей компании осуществляют заказы инверторов для необходимой бытовой техники, например котлов, бойлеров, холодильников, телевизоров .

    Котлы для автономного отопления, электрические или газовые, имеют большую чувствительность к перепадам напряжения. В холодное время года они самостоятельно отключаются из-за повышенного потребления электроэнергии. Это негативно влияет на их эффективность.

    Чтобы не покупать бесперебойник для всего дома, можно установить специально для газового котла резервный источник питания . цена которого значительно ниже инвертора для обычной бытовой техники.

    Для продолжительного пользования ним необходимо приобрести комплект дополнительных батарей.

    Качественная установка оборудования

    Мы консультируем клиентов по всем интересующим вопросам.

    Это обеспечивает максимально безопасную и надежную эксплуатацию.

    Инвертор – источник бесперебойного питания в любом доме, он обеспечит комфорт и покой в любое время года при любой погоде.

    Источник: http://www.cyberpower-eps.ru/invertor_dom_kotel.php

    Смотрите также:
    • Инверторные котлы отопления
    • Индуктивный котел отопления

    03 октября 2022 года

    Инвертор для котла отопления в частный дом электрический и как газовый своими руками

    Индукционный котел отопления отличается хорошей экономичностью и долгим сроком службы.
    Выбирая котел для отопления дома, хозяева ориентируются, в первую очередь, на то, какой источник отопления имеется у помещения. Газ – самое дешевое топливо, но населенные пункты далеко не обеспечены. Электричество самое распространенное, но не самое дешевое. Индукционный отопительный котел выдает достаточно высокий КПД, при меньшем потреблении электроэнергии по сравнению с другими электрическими вариантами.

    Принцип работы индукционного котла

    В основе принципа работы котла лежит создание тепловой энергии из электрической энергии. Действие электромагнитной индукции заключается в следующем — через катушку, обмотанную проволокой, пропускаем ток, вокруг этой обмотки возникает электромагнитное поле. Металлический сердечник, помещенный в катушку (имеющий свойство притягиваться магнитом), начнет быстро нагреваться.

    Механизм теплогенератора: Это электрический индуктор, состоящий из первичного, вторичного и сердечника. Преобразуя электричество в вихревые токи, первичная обмотка направляет электрическое поле на вторичную обмотку, которая, в свою очередь, передает энергию носителю. Под действием электромагнитного поля в теле и сердечнике генерируются вихревые токи. Они нагревают металл. Вода забирает тепло от ядра и распределяет его по всему зданию.

    А вот какой тип отопления выбрать для загородного дома, вы узнаете, прочитав статью на следующей странице:

    Работа индукционной плиты основана на том же принципе. Такие плитки намного экономичнее обычных электроплит. Это достигается за счет предотвращения потерь тепла за счет передачи тепла от нагревателя к посуде. Маркетологи сегодня называют индукционные отопительные котлы передовыми разработками, созданными по новому принципу. Но на самом деле это не совсем так. Индуктивные принципы применяются для плавильных печей с прошлого века. Также для изготовления котлов не используются новые материалы.

    М. Фарадей открыл явление индукции в 1831 году.

    Индукционные варианты безопаснее других отопительных котлов, они практически не нуждаются в обслуживании. Они не содержат динамических деталей и, как следствие, не имеют механического износа. При достаточном охлаждении срок службы катушки не ограничен. Такие котлы не требуют отдельного помещения. По сравнению с газовыми котлами они практически не нуждаются в обслуживании.

    Преимущества индукционного котла:

    • Постоянная циркуляция охлаждающей жидкости;
    • Отсутствие нагревательных элементов;
    • Тишина.

    Индукционный электрокотел способен отапливать не только площадь небольшого частного дома, но и производственные помещения, при этом нет необходимости в больших затратах на монтаж и обслуживание. Индукционные отопительные котлы на рынке стоят недешево. Причина в датчиках системы. Инвертор, используемый в системе управления, увеличивает стоимость котла отопления.

    Отопительные котлы для дома имеют множество характеристик. Подробнее об этом можно прочитать на сайте:

    Когда более целесообразно собственное производство?

    Связная система
    Изготовление котла своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких постройках устанавливается маломощное оборудование, и нет необходимости тратить огромные средства на покупку готовой модели. Стоимость изготовления устройства своими руками минимальна.

    Даже к самодельному агрегату несложно подобрать дополнительные блоки автоматики, позволяющие задавать необходимые температурные параметры. Такой прибор не только позволит установить нужные показатели на длительное время, но и обеспечит дистанционное управление всей системой отопления.

    Как сделать индукционный котел отопления своими руками

    Противники установки индукционных котлов ссылаются на закон сохранения — 1 кВт электроэнергии способен вырабатывать тепловую энергию также не более 1 кВт. Да, любой водонагреватель, потребляя 1 кВт электроэнергии, также производит 1 кВт энергии. Но не везде тепло. Индукционные водонагреватели более производительны в производстве тепловой энергии, по сравнению с ТЭНами. Сделать самодельный индукционный водонагреватель несложно. Материалы, используемые в этом случае, можно найти без особого труда и по невысокой цене. Схема такого индуктивного устройства достаточно проста.

    Для преобразования электричества в тепло вам понадобятся:

    • Индуктор;
    • Переменный ток 50 Гц;
    • Сердечник изготовлен из материала, к которому «прилипает» магнит;
    • Чертежи индукционного котла (найти не проблема).

    Для корпуса индукционного котла нужно взять трубу диаметром 5см. Трубу набивают кусками проволоки, 5-7 см, диаметром не более 7 мм. Для подключения котла к системе труб вам потребуются переходники. Схема системы отопления поможет определиться с характеристиками.

    Лучше установить автомат отключения при утечке охлаждающей жидкости. В этом случае электромагнитное поле не исчезнет, ​​если не отключить питание, а корпус с крепежом просто расплавится.

    Изготавливаем индукционную катушку — основной нагревательный элемент. Для этого берем медный провод, обматываем его вокруг корпуса, примерно 85-99 витков. Интервал между витками равен. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. По такому же принципу работает индукционный парогенератор.

    Узнайте о преимуществах и недостатках двухконтурного котла в следующем материале:

    Установка инверторного котла своими руками

    При самостоятельном монтаже электрооборудования необходимо обладать некоторыми знаниями и навыками, но их список обычно невелик. Когда все материалы и инструменты готовы, можно приступать к монтажу системы отопления. Учитывая возможность внезапного отключения электроэнергии, необходимо принять меры по защите оборудования от повреждений.

    Отличным решением этой проблемы станет покупка инверторных батарей отопления, стоимость которых довольно высока, но в дальнейшем они позволяют значительно сэкономить на отоплении здания.

    Установка инверторных аккумуляторов позволяет минимизировать возможный риск возникновения неисправностей при отключении электроэнергии: автоматика за 10 миллисекунд переведет оборудование в режим резервного питания, что позволит поддерживать рабочую температуру на прежнем уровне. При включении электричества произойдет обратная процедура, и котел будет работать в обычном режиме. Таким образом, инверторное отопление дома сводит к минимуму управление системой.

    Модернизация индукционного нагрева

    Системы индукционного нагрева часто имеют положительные отзывы. Бесшумность, эффективность и долговечность – неоспоримые преимущества системы отопления. Одной из разновидностей системы является работа индукционного водонагревателя на отопление. Индукционный водонагреватель можно приобрести и установить в трубопроводную систему.

    Схему индукционного нагрева можно подобрать своими руками. В этом случае можно хорошо сэкономить.

    Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Установив индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор — это устройство, которое преобразует постоянный ток в переменный. Его использование сводит количество электроэнергии, потребляемой системой отопления, практически к нулю.

    Для меньшего энергопотребления вам понадобятся:

    • Инвертор 4 кВт;
    • 2 аккумулятора 250 А*ч;
    • Зарядное устройство.

    Подключаем 2 аккумулятора синхронно, и заряжаем их. Они генерируют постоянный ток и подают его на инвертор. Инвертор преобразует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, и зарядка непрерывно заряжает аккумуляторы. Таким образом, потребление зарядного устройства 24 В — это потребление энергии индукционным нагревом дома. Стоимость насоса рассчитывается отдельно. Индукционные нагреватели используются только в версиях с принудительной циркуляцией.

    Самодельные варианты

    Комплектующие элементы
    Есть несколько вариантов конструкции, которые легко создать своими руками. Первый вариант основан на системе пластиковых труб и высокочастотном инверторе. Последний придется приобретать отдельно. Желательно, чтобы в модели была функция плавной регулировки тока. Минимальный показатель мощности составляет 15 ампер, но для качественного обогрева лучше выбирать варианты помощнее.

    Нагревательный элемент может быть собран из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно служит частью трубопровода и может быть выполнен из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

    К корпусу прикреплены две трубы. Один из них подает в котел холодный теплоноситель, а другой отдает нагретую воду. Внутренняя часть корпуса полностью заполнена нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

    Устройство в доме

    Для изготовления индукционной катушки пластиковая труба тщательно обматывается медной проволокой. После этого самодельное устройство монтируется в трубопровод. Для этого просто вырезается кусок трубы, на место которого будет вставлена ​​катушка. Перед подключением устройства необходимо залить охлаждающую жидкость в систему — иначе корпус просто расплавится.

    Еще один простой вариант, который несложно сделать своими руками, это блок с трехфазным трансформатором. Две трубы сварены вместе в форме кольца. Эта конструкция будет выполнять роль утеплителя. На корпус намотана обмотка. Подача и отвод охлаждающей жидкости, как и в предыдущем варианте, обеспечивается двумя патрубками. Вся конструкция может быть помещена в теплоизоляционный кожух для минимизации потерь тепла при работе оборудования.

    Индукционный котел должен быть заземлен. Его можно устанавливать только в закрытых тепловых сетях с принудительной циркуляцией. Подходит для установки в системах с любым видом труб, в том числе пластиковых. При установке агрегата соблюдайте расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже самодельный индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа более сложная, но она обеспечит стабильное функционирование всей системы.

    Описание инверторного котла отопления

    Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, относительно недавно. В основе устройства котла 2 главных цилиндра, размещенных в наружном. Вариант такого котла более безопасный. При правильном монтаже пожаробезопасность на порядки выше по сравнению с газовыми, угольными и дровяными котлами.

    Принцип работы инверторного котла:

    • Охлаждающая жидкость течет во внутреннем цилиндре;
    • Цилиндр, пропускающий через себя ток, обеспечивает подогрев теплоносителя;
    • Внешний цилиндр действует как теплоизолятор;
    • В основе работы котла лежит электромагнитная индукция.

    Механизм инверторного котла практически исключает утечку теплоносителя. Важным качеством является то, что в качестве теплоносителя можно использовать любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла зимой батарея не замерзнет и не лопнет. Модели инверторных котлов небольшой мощности часто имеют возможность работы от аккумулятора, что значительно снижает затраты на электроэнергию.

    При установке инверторного котла в систему отопления важно правильно подключить заземление.

    Инверторная система позволит быстро достичь нужной температуры и обеспечит экономное потребление электроэнергии. Такие системы успешно используются при производстве сплит-систем. Инверторный кондиционер имеет гораздо больший срок службы, чем стандартные сплит-системы.

    Конструкция инверторного отопительного котла

    В инверторном котле нагрев теплоносителя происходит за счет преобразования электрической энергии в тепловую, в результате батареи нагреваются от электричества. Котел состоит из двух контуров: магнитного и теплообменного. Магнитная цепь представляет собой катушку проводника, прикрепленную к диэлектрику. В этом контуре создается электромагнитное поле, которое воздействует на металлический сердечник, установленный в контуре теплообмена. Именно ядро ​​отдает полученную тепловую энергию теплоносителю. Отопительные инверторы считаются одним из наиболее перспективных видов отопительных приборов, которые можно использовать как для отопления частных домов, так и в качестве обогревателя промышленных зданий.

    Инверторный гибридный котел AWH-025XB,AWB-016V,AWC-025X,AWD-025XB производства DAEHO COOLER который поглощает низкотемпературные источники тепла и передает их высокотемпературным теплоносителям одним блоком.

    ХАРАКТЕРИСТИКА

    — Энергосберегающий инвертор, нагрев горячей воды до 80 градусов по технологии теплового насоса

    — Подключен к наружному блоку с тепловым насосом, тепловой насос обеспечивает отопление, подогрев пола, горячую воду полуночное электричество

    — Самая легкая, подвижная и простая в установке система раздельного типа

    — Простая в использовании с помощью пульта дистанционного управления на мобильном телефоне

    Инверторный гибридный тепловой насос?

    FLOW DIAGRAM


    STANDARD SPECIFICATION

    3 3 Компрессор

    333339 29 29 29 2
    Item KEPCO-Type Commercial-Type
    AWH-025XB AWB-016V AWC -025X AWD-025XB
    Raged Heating Capacity(Kw) 25 16. 5 25 25
    Rated Power Consumption(Kw) 10.4 5.55 10 10.4
    Rated Operation Current(A) 18 27 17.5 18
    Max.Power Consumption(Kw) 14.5 9 11,8 14,5
    Климатическая площадь.0230 13.1 6.6 11.8 13.1
    Combined Efficiency KSCOP_C 25 — — 2.5
    Flow Rate(LPM) Recommended flow rate 40-50
    (рекомендуется))    		 35-40
    (рекомендуется))    		 35-40
    (рекомендуется))    		 40-50
    (рекомендуется))
    . 60 20-60 30-70
    Inlet Temp. (℃) Standard 40 40 40 40
    Use range 15-80 15- 80 15-80 15-80
    Темп. Стандарт 80 (макс. 85) Стандарт 80 (макс. 85) Стандарт 80 (макс. 85) Стандарт 80 (макс. 85)
    Питание 3 Φ 9 В 3020228 1Φ 220V 50Hz/60Hz 3Φ 380V 50Hz/60Hz 3Φ 380V 50Hz/60Hz
    Refrigerant R-410a[3,500g]
    R-134a[1,900g]    		 R-410a[2,200 г]
    R-134a[1400г]    		 R-410a[2540г]
    R-134a[1800г]    		 R-410a[3500г]
    R-134a[1900г]    		 Тип Спиральный/Twin Rotary Twin Rotary Twin Rotary Scroll/Twin Rotary
    Method Scroll/Twin Rotary Twin Rotary Twin Rotary Scroll/Twin Rotary
    Control of capacity Inverter/Inverter Inverter Inverter Inverter/Inverter
    Размеры
    (Д х Ш х В)    		 Наружный блок 565 x 1 286 x 1 440
    [с основанием]    		 320 x 900 x 1 360 3 920 x 3 260565 x 1,286 x 1,440
    [Base included]
    Indoor unit 440 x 818 x 1,110
    [Base included]    		 330 x 570 x 1,030 330 x 570 x 1,030 440 x 818 x 1,110
    [База включена]
    Вес (кг) Наружный блок 125 / Внутренний блок 99 Наружный блок 86 / Внутренний блок 78 Наружный блок 95 / Внутренний блок 93 90 Наружный блок 225 / Внутренний блок 125 / Внутренний блок
    Прерыватель утечки на землю (3Φ) 30A
    Внутренний блок Теплообменник (тип) Тип пластин (R410A: R134A)
    ХОЛОЗОН: ROLIGNANT
    29 269 29 269 269 269 269 2
    . )
    Refrigerant : Hot water Hot water pressure drop : 4[2~9] kPa
    Refigerant Piping
    (R410A)    		 Liquid pipe(mm) 9.52
    Gas pipe( мм) 15.88
    Indoor unit
    Water piping    		 Inlet(mm) 25A
    Outlet(mm)
    Indoor temperature use range(℃) 5~40
    Outdoor Диапазон рабочих температур (℃) Стандарт -20~40

    ※Период

    скорость 23л/мин, длина трубы 5м, напор 0м/мощность,
       Потребляемая мощность и т. д. могут быть изменены без предварительного уведомления в зависимости от разработанного продукта.

    2. Стандарт отопления: Температура наружного воздуха 7℃, может быть изменена в зависимости от изменения температуры.

    3. Используйте гидроагрегат и внешнюю линию электропитания IEC 60245-4, IE666, H07RN-F и выше.

    4. Гидроэлектростанция и наружный блок имеют стандартную монтажную длину до панели управления.

    НАЗНАЧЕНИЕ


    Bathing Facilities/Accommodation Facilities

    • Steam baths
    • Saunas
    • Steam rooms
    • Swimming pool
    • Hotels
    • Motels
    • Dormitories
    • Training centers
    • Nursing homes
    • Pension
    • Condo
    • Studio apartment

    Сельскохозяйственные/религиозные сооружения

    • Виниловая теплица
    • Цветочный горшок
    • Выращивание рассады
    • Pig farming, Fish farm
    • Churches
    • Cathedrals
    • Temples
    • Prayer house

    For Public Facilities

    • Hospitals
    • Schools
    • Shops
    • Factories
    • Office building

    SpacePak | Гидроника | Тепловые насосы Solstice типа «воздух-вода»



    • Мы усердно работаем над обновлением нашего веб-сайта, чтобы поддерживать нашу все более популярную и растущую линейку гидравлических продуктов.

      Ознакомьтесь с последними обновлениями ниже и обязательно вернитесь в ближайшее время, чтобы узнать о новых материалах.

      По всем вопросам обращайтесь к местному представителю SpacePak.

    Контактный номер

    Помимо того, что компания SpacePak является новатором в области высокоскоростных систем с небольшими воздуховодами, она также является отраслевым лидером в области тепловых насосов типа «воздух-вода», поскольку мы впервые представили современное гидравлическое решение на рынке Северной Америки еще в 2011 году.

    Благодаря нашей материнской компании Mestek и ее 75-летней истории в качестве лидера в области водяного отопления и охлаждения SpacePak обладает уникальной квалификацией для обеспечения уровня обучения и поддержки, необходимых для того, чтобы мы стали движущей силой внедрения эта захватывающая и многообещающая технология.

    Имея тысячи надежных установок в США и Канаде, мы взяли нашу оригинальную технологию тепловых насосов Solstice, которая зарекомендовала себя в полевых условиях за последнее десятилетие, и обновили наше предложение продукции, включив в него последние инновации в области инверторов. технологии.

    Водяное отопление и охлаждение


    с тепловыми насосами типа «воздух-вода»
    • Экологически безопасное отопление и охлаждение для жилых и небольших коммерческих помещений
    • Физические свойства воды делают ее идеальной для передачи тепла, а также делают ее идеальной для охлаждения
    • Все преимущества гидравлической (водопроводной) системы распределения без использования ископаемого топлива
    • Сочетает в себе производительность современных воздушных тепловых насосов с непревзойденным комфортом гидроники
    • На 30 % эффективнее, чем традиционные воздушные тепловые насосы
    • Экономия энергии до 47 % выше, чем у типичного высокоэффективного конденсационного котла на природном газе
    • Потребление электроэнергии до 70 % меньше, чем у электрического плинтуса

    Базовая компоновка гидравлической системы

    Рисунок отражает гибкость конструкции, обеспечиваемую тепловыми насосами типа «воздух-вода», и широкий выбор гидромодулей, доступных для работы в современной гидравлической низкотемпературной системе.

    Варианты фанкойлов SpacePak Hydronic

    • HighWall для низких температур
    • Низкотемпературный ThinWall
    • Высокоскоростной гидравлический обработчик воздуха с малым каналом

    Варианты излучателей сторонних производителей

    • Излучающие панели (полы, потолки, стены)
    • Низкотемпературная плинтусная панель Hydronic
    • Панельные радиаторы (не показаны на рисунке)

    Тепловые насосы Solstice


    Ведущая в отрасли технология воздух-вода

    Проверенная в отрасли технология для обеспечения надежности, производительности и долговечности
    • Водяные тепловые насосы с высоким КПД, подающие низкотемпературную воду для отопления и охлажденную воду для охлаждения
    • Тысячи установок в США и Канаде
    • Проверенная технология Solstice
    • Доступны скидки!
    • Расширенная гарантия для сертифицированных подрядчиков SpacePak:
      • Ведущая в отрасли 10-летняя гарантия на компрессор
      • 5-летняя гарантия на детали

    Инвертор Solstice Monobloc

    Инвертор Solstice Extreme

    Solstice Inverter Split

    Solstice Inverter Monobloc


    Тепловой насос типа «воздух-вода»

    Solstice Inverter Monobloc (SIM) — это воздушный тепловой насос, который идеально подходит для широкого спектра климатических условий и областей применения и обеспечивает возможности охлаждения при низких температурах окружающей среды.

    Моноблочная конструкция делает его автономным блоком, в котором весь хладагент удобно расположен за пределами занимаемого пространства.

    Стандартные характеристики

    • Подача низкотемпературной воды для отопления и охлажденной воды для охлаждения
    • Надежный инверторный компрессор Mitsubishi
    • Возможности охлаждения при низких температурах окружающей среды
    • 42-130°F Температура подаваемой воды (контроль на возврате)
    • Доступны 3- и 5-тонные модели
    • Компенсация ГВС
    • Моноблочная конструкция (без заправки хладагента на месте)
    • Удерживает весь хладагент вне занимаемого пространства
    • Защита от замерзания
    • Совместимость с Modbus
    • Маломощный потребляемый ток со сверхтихой работой
    • Удобный в использовании усовершенствованный цветной сенсорный экран (экранированный, 24ga, 5 проводов. Возможен удаленный монтаж на расстоянии до 600 футов)
    • Платформа точного контроля температуры
    • Двигатели вентиляторов с постоянным током
    • Право на скидки
    • Ведущая в отрасли 10-летняя гарантия на компрессор и 5-летняя гарантия на запчасти для сертифицированных подрядчиков

    SIM -036 (3 тонна)

    Диапазон мощности отопления: 13,200 — 38 700 БТУ/H*
    Диапазон охлаждения: 1 — 3 Tons*
    COP: до 5. 018. : до 12,97*



    SIM-060 (5 т)

    . AHRI 550/590 Критерии испытаний
