Экструзионный инструмент
Главная \ Каталог продукции \ Периферийное и вспомогательное оборудование \ Экструзионный инструмент
Экструзия – это технология получения готовых изделий путем продавливания расплава материала через фильеру — формующее отверстие. Данная технология широко используется в производстве полимерных изделий и представляет собой непрерывный технологический процесс, заключающийся в продавливании материала, обладающего высокой вязкостью в жидком состоянии, через экструзионный формующий инструмент(экструзионную головку, фильеру) с целью получения изделия с поперечным сечением нужной формы.
Методом экструзии изготавливают различные погонажные изделия, такие, как листы, плёнки, оболочки кабелей, элементы оптических систем светильников (рассеиватели), различные прокладки, вспомогательные элементы и т. д. Основным технологическим оборудованием для переработки полимеров в изделия методом экструзии являются различного вида экструдеры — машины для формования пластичных материалов, путем придания им формы, при помощи продавливания через экструзионный профилирующий инструмент (экструзионную головку).
Имея экструдер любого производителя, способный перерабатывать те или иные полимеры, производитель может оснастить его комплектом экструзионного формующего инструмента (головой с фильерой и калибратором с ванной охлаждения) и производить профиль практически любой конфигурации. Стоимость такой модификации невысока, однако позволяет производителям максимально и быстро диверсифицировать линейку выпускаемой продукции, отвечая на запросы современного рынка и гибко реагируя на вновь и вновь возникающие нужды существующих и новых заказчиков, а значит быть максимально конкурентоспособными при быстрой окупаемости незначительных, но необходимых инвестиций.
Если Вы приняли решение купить экструзионный инструмент (оснастку) необходимо грамотно подойти к выбору поставщика, поскольку качество конечного изделия (профиля) во многом определяется качеством и надежностью экструзионного инструмента.
Для разработки инструмента SAMP использует систему автоматизированного проектирования и производства.
• профиля из жесткого, вспененного и мягкого ПВХ, использующиеся в кабельной промышленности для оболочек и изоляции кабелей, в качестве прокладок в холодильной промышленности, в качестве уплотнителей, а также профильных отделочных изделий, оконного профиля, листов из вспененного ПВХ толщиной от 3 до 30 мм, шириной до 1600 мм.
• профиля из поликарбоната (включая сотовый лист шириной от 100 до 2500 мм), использующийся в строительстве, рекламе, при оформлении интерьеров и экстерьеров, а также при изготовлении светорассеивающих элементов для светильников.
• профиля из полиэтилена, полипропилена, АБС, ПФЭ, ПЭК, ПА, нейлона со стекловолокном (в том числе очень мелкого профиля) для широкого спектра изделий, а также листов.
• профиля из древесно-наполненных композиций на основе полимера (ДПК), которые используются в качестве террасной доски, настилов, сайдинга, лаги, элементов забора, подоконников и производства уличной мебели.
А также специальное оборудование для нанесения соэкструзионного слоя и покрытий.
Возможно изготовление как одноручьевых, так и многоручьевых фильер для одновременного производства нескольких одинаковых профилей.
Мы подготовим предложение и изготовим на своих производственных мощностях в Италии качественный и надежный экструзионный инструмент в соответствии с эскизами или чертежами Заказчика, а также по готовому образцу профиля или изделия. Каждый проект индивидуален и каждый клиент получает уникальное оборудование, изготовленное по его заказу.
Экструзионный инструмент разрабатывается и тестируются в соответствии с требованиями клиента с применением ноу-хау компании, изготавливаются из высококачественных материалов, например, таких как нержавеющей стали марки Thyroplast 2316 (Aisi 420), хромсодерщащей стали, латуни.
Тестирование изготовленных инструментов проводится в Италии на оборудовании компании SAMP s.r.l., в распоряжении которой для этих целей есть несколько экструдеров, а также может быть проведено на экструдере Покупателя.
Помимо фильер для экструдера мы разрабатываем и производим высокоточные и надежные системы калибровки и системы подачи воздуха для изготовления сложных профилей.
Что такое и где применяется экструзионный инструмент? Основные критерии качества промышленного экструзионного инструмента.
Главная » Оборудование и неисправности » Что такое и где применяется экструзионный инструмент?
0
Март 13, 2015 Оборудование и неисправности kmelectric
Сегодня с помощью экструзии можно получить широчайший диапазон различных видов продукции. Всё больше фирм начинают производство проектов из поливинилхлорида (непластифицированного).Для производства сложных профилей (по конструктиву), требуются экструзионные инструменты.
Критерии качества экструзионного инструмента

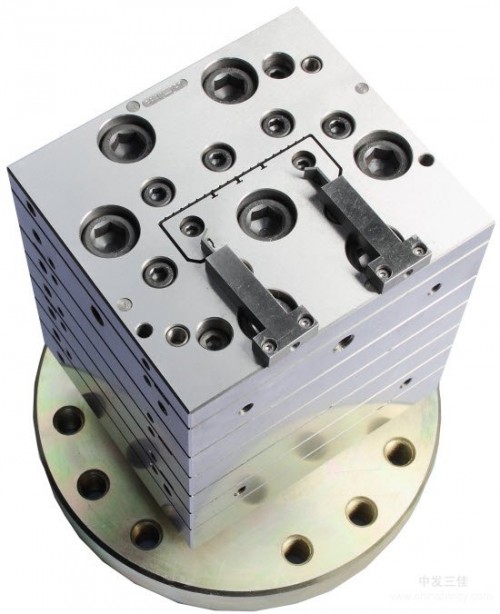

Экструзионная оснастка – это специальная формообразующая головка, которая сопрягается с системой последовательного охлаждения.
Главные функциональные характеристики экструзионного инструмента собраны в нижеприведённом списке:
- высокая точность размерных характеристик профиля;
- скорость течения экструзионного процесса;
- скорость замены деталей, вышедших из строя;
- долговечность;
- возможность к быстрому и дешёвому восстановлению.
В большинстве случаев экструзионный инструмент состоит из двух элементов. Речи идёт о фильере и калибраторе.
Механизм работы экструзионного инструмента
Предназначение фильеры – формовка расплавленной пластмассы. Кроме того, фильера создаёт необходимое и достаточное давление для самого экструдера.
Высокая температура, которая необходима для поддержания пластмассы в расплавленном состоянии сохраняется с помощью нагревательных элементов. Они располагаются на стенках фильеры.
Предназначение калибратора прямо противоположно фильере. Он охлаждает горячий пластик (экструзионный профиль). Для охлаждения в большинстве случаев применяется обыкновенная вода (12-14 градусов по Цельсию).
Хотя существуют и системы с сухим охлаждением. Жидкость не имеет прямого контакта с профилем.
На входной зоне калибратора профиль имеет максимальные шансы быть повреждённым, так как при выходе из фильеры пластик ещё очень горячий и мягкий.
Смотрите также:
- Подробная статья, описывающая процесс резки металла с помощью лазерной установки.
- Узнайте о плюсах и минусах лазерного гравёра по металлу — http://euroelectrica.ru/chto-takoe-lazernaya-rezka-i-na-kakom-oborudovanii-ee-vyipolnyayut/
Экструзионный инструмент – это высокотехнологичная система, продуктивность которой зависит от большого количества факторов (используемый пластик, время работы, скорость и т. д.).
Как правило, дилеры реализующие означенные промышленные установки предоставляют гарантийное и сервисное обслуживание.
По материалам: http://www.czksk.ru/stati/item/240-ekstruzionnyy-instrument.html
Учебные пособия по инструментам вытягивания— Основы SketchUp
Расширение SketchUp, вводное видео
BУдивительные выдавливания в SketchUp с помощью инструментов вытягивания — объяснение всех инструментов!
com/embed/Oq55prLHBhs?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share» allowfullscreen=»»>Имя расширения
Extrude Tools
Разработчик расширения
TIG
Стоимость расширения
БЕСПЛАТНО
Где получить
Extrude Tools Link — http://sketchucation.com/pluginstore?
Описание расширения — Инструменты выдавливания
Инструменты выдавливания — это расширение SketchUp от TIG, предназначенное для добавления в SketchUp дополнительных инструментов выдавливания. Этот инструмент содержит инструменты для выдавливания на основе краев, направляющих и многого другого!
Дополнительные инструменты вытягивания для учебных пособий по SketchUp
В этом видео вы узнаете, как использовать бесплатное расширение Extrusion Tools от TIG для создания сложных форм путем выдавливания краев в SketchUp!
подробнее
В этом видео вы узнаете, как использовать расширение Extrude Tools от TIG в SketchUp для создания сложных структур, включая стеклянную решетку!
подробнее
В сегодняшнем видео мы собираемся объединить несколько разных расширений, чтобы создать сложную форму в SketchUp.
Используемые расширения включают в себя инструменты для сварки, экструзии, соединения втягиванием, спиралью вдоль кривой и инструментами Quad Face!подробнее
В этом видео мы проверяем функцию инструментов вытягивания SketchUp Extension от TIG. Эта функция позволяет вам взять ряд краев и выдавить их в 3D-фигуры, которые пересекаются с другими объектами!
подробнее
В этом видеоролике вы научитесь использовать инструмент «Выдавливание краев по рельсам по граням» из инструментов «Выдавливание» для создания сложных структур путем выдавливания профиля вдоль рельсов. По сути, это означает, что вы можете использовать пару направляющих и профиль по вашему выбору, например, трубу или двутавровую балку, для быстрого моделирования сложной формы в SketchUp.
подробнее
Научитесь использовать инструменты экструзии TIG для SketchUp для создания граней из краев путем их вытягивания по дуге. Это расширение предназначено для того, чтобы помочь вам создавать лица и объекты в SketchUp с помощью выдавливания!
подробнее
Инструменты вытягивания для функций расширения SketchUp
- Выдавливание краев по направляющим — позволяет взять край и использовать другие края или направляющие для его выдавливания. Вы можете использовать 4-й профиль («Профиль слияния»), чтобы указать окончательное направление экструзии.
- Extrude Edges by Loft очень похож на создание грани curviloft — вы можете выбрать ряд линий, а затем сгенерировать из них грань. Вы можете настроить количество сегментов, а также определить, являются ли генерируемые грани четырехугольниками или нет.
- Extrude Edges by Rails to Lattice — работает аналогично Extrude Edges by Rails, но затем позволяет создать решетку из полученных граней.
- Выдавливание ребер за ребрами возьмет 2 группы сгруппированных ребер и использует их для создания грани путем выдавливания 1 вдоль другого.
- Выдавливание ребер по вектору позволяет взять ребро и выдавить его в любом направлении.
- Выдавливание ребер по вектору в объект позволяет выдавливать несколько элементов и пересекать их гранью.
- Выдавливание ребер с помощью Lathe позволит вам вращать ребро по кругу, так же как выдавливание грани вокруг круглой формы с помощью инструмента «Следуй за мной» .
- Выдавливание ребер по граням возьмет плоскую грань, которую вы нарисовали, и вытянет ее вдоль любого выбранного вами ребра. Теоретически работает на нескольких путях одновременно.
- Выдавливание ребер по граням объединит две грани вдоль направляющей, аналогично функции лофта вдоль траектории в curviloft.
- Extrude edge by rails by face выдавит плоскую грань вдоль ряда рельсов, созданных кривыми – еще не запутались?
- Вытягивание по смещению — создание грани из линии на основе заданной толщины
О Джастине Гейсе
Привет, меня зовут Джастин Гейс, я основатель SketchUp Essentials. Я начал использовать SketchUp в качестве генерального подрядчика в 2008 году. Я быстро осознал всю мощь этого программного обеспечения и начал использовать его для личных проектов. Я начал The SketchUp Essentials как место, где можно поделиться простыми в использовании учебными пособиями и советами по SketchUp, которые помогут каждому использовать возможности 3D-моделирования в своей жизни. Когда я не работаю со SketchUp, мне нравится играть в футбол и проводить время с женой и двумя нашими собаками.
Инструменты для экструзии — Milacron
Траверсы для экструзии
Все траверсы и инструменты для экструзии доступны из нержавеющей стали, жаропрочной стали (Inconel) и высокопрочной инструментальной стали, за исключением TRI-DIE. Другие металлы доступны как специальные. Металлургия всех крейцкопфов контролируется термообработкой для обеспечения оптимального срока службы.
Все каналы потока расплава, спиральные, многоканальные или конические, точно спроектированы и изготовлены для обеспечения сбалансированного потока во всем рабочем диапазоне. Набор инструментов для сборки/разборки доступен для всех экструзионных крейцкопфов.
Все экструзионные траверсы собраны службой обеспечения качества, проверены на соответствие техническим требованиям приемки и сертифицированы в Руководстве пользователя. Genca также предлагает обмен некоторых бывших в употреблении крейцкопфов и может восстановить крейцкопфы Genca.
Траверсы для изделий размером от 7″ до 20″ доступны, но изготавливаются по специальному заказу.
ИНСТРУМЕНТ ДЛЯ ЭКСТРУЗИИ
Компания Genca занимается разработкой инструментов для экструзии проводов и кабелей уже более 70 лет и располагает высококвалифицированным и опытным штатом инженеров-конструкторов, инженеров-технологов и мастеров-инструменталистов, поддерживаемых современным оборудованием. , оборудование и инженерное программное обеспечение.
За эти 70 лет компания Genca разработала тысячи наконечников и матриц от простых одножильных до сложных многожильных, многослойных, многополосных и специальных конструкций. Этот опыт, наряду с нашим акцентом на обслуживание клиентов, делает Genca лучшим поставщиком всех ваших инструментов для экструзии.
Genca также может поставить сменные инструменты для большинства крейцкопфов OEM.
Дефлекторы/вертолеты
Принципы геликоида: Балансовый поток «Распределение»
Геликоидная конструкция траверсы Genca обеспечивает сбалансированный поток экструдата, который равномерно распределяется по проволочному проводнику или трубному экструзии. Это равномерное распределение сохраняется независимо от изменения скорости вращения экструдера. Благодаря помощи механически сбалансированного устройства, которое Genca называет геликоидом, производитель теперь получает встроенный контроль над процессом. Это позволяет пользователю уменьшить количество лишнего материала, чтобы получить концентрический кабель с одинаковой толщиной стенки.
Этот тип конструкции включает в себя равномерный перепад давления внутри головки крейцкопфа, что обеспечивает воспроизводимость характеристик и контроль экструдата над изолируемым или защищенным кожухом сердечником.
Наконечники и матрицы
Нужна ли вам новая конструкция или замена OEM, вы всегда можете доверять Genca Engineering в обеспечении исключительного качества и точности изготовления каждого наконечника и штампа, которые мы производим.
Если вам срочно нужны наконечники и матрицы, вы обнаружите, что Genca Engineering имеет большой выбор наиболее популярных стилей и размеров на складе и готов к отправке. Если для ваших процессов экструзии требуются уникальные наконечники и матрицы, вы должны воспользоваться нашей программы снабжения клиентов, поэтому Genca всегда будет иметь под рукой все ваши специальные наконечники для экструзии и экструзионные матрицы, когда бы они вам ни понадобились.
Calculate Tip/Die
Щелкните здесь для доступа к нашему онлайн-калькулятору.
Фланцы
Фланцы и хомуты / Модели и услуги
Если вам нужны фланцевые хомуты или трубные хомуты, то Genca к вашим услугам. Как и все другие наши исключительные продукты, Genca разрабатывает и проектирует фланцы и хомуты для работы в экстремальных условиях. Таким образом, вы можете быть уверены, что найдете самое высокое качество и сервис во всем, что мы производим.
Предлагаемые услуги включают:
- Проектирование фланцев и хомутов
- Фланцы и хомуты нового производства
Пластины прерывателя
GENCA поставляет широкий ассортимент экструзионных пластин брекера, в том числе заменители для большинства OEM-производителей. Genca разрабатывает высокотехнологичную и высококачественную дробильную плиту, чтобы обеспечить наилучшую производительность для любых задач экструзии.
Зажимы
GENCA поставляет широкий выбор распашных ворот и зажимов. Таблицы доступны для больших (тяжелых) головок GENCA. Эти столы поддерживают головки во время позиционирования, очистки, сборки и разборки. Многие из них имеют гидравлическую вспомогательную конструкцию.
Нагреватели
Genca поддерживает на складе нагреватели для всех распространенных размеров X-образных/встроенных головок. Наиболее распространенные типы нагревателей, хранящиеся на складе:
- Нагреватели из микабанда
- Нагреватели из литого алюминия
- Нагреватели из литой бронзы (для более высоких температур)
- Нагреватели из инконеля (высокотемпературные применения)
- Одеяла с подогревом
Мы также храним обогреватели специального назначения для наших клиентов на складе по запросу клиентов бесплатно.
Обратные клапаны
Нестандартные и стандартные обратные клапаны
Быстрая доставка и конкурентоспособные цены! Компания GENCA может предоставить обратные клапаны, которые помогут вам решить самые сложные технологические проблемы или задачи. Многие клапаны стандартного размера доступны на складе, или инженеры GENCA могут помочь с вашими требованиями к конструкции инжекторного обратного клапана.
Разработанные по индивидуальному заказу обратные клапаны GENCA оснащены обратным кольцом с многоразовым фиксатором и сменными передним седлом, стопорным кольцом и задним седлом изнашиваемыми cLinksomponents. Они также имеют самоочищающуюся конструкцию, которая позволяет расплаву пластика беспрепятственно течь.
Repeater Valve™ — Обратный клапан для точного управления
Repeater Valve™ был разработан, чтобы обеспечить промышленность литья под давлением высокопроизводительной технологией обратного клапана, чтобы минимизировать брак и повысить эффективность производства. Canterbury Engineering является эксклюзивным производителем этой технологии обратного клапана для литья под давлением.
4-компонентные безнапорные клапаны
100% безнапорный клапан имеет сменное переднее седло с полным кольцевым контактом и аксиально-угловыми прорезями для потока. Другие особенности включают ненаправленное стопорное кольцо и согласованные углы закрытия. В производстве используются только высококачественные инструментальные стали с полированной поверхностью. Специальная термообработка обеспечивает максимальную износостойкость и необходимую пластичность.
Торцевые заглушки и переходники
Запасные торцевые заглушки для всех основных термопластавтоматов могут быть изготовлены на ваш выбор из нержавеющей стали и других материалов, предназначенных для использования в коррозионных или абразивных средах. Обычные размеры и торцевые заглушки всегда есть на складе. Кроме того, у GENCA есть ресурсы для разработки нестандартных торцевых заглушек для удовлетворения новых требований обработки или приложений.
Торцевые заглушки и переходники GENCA с малым допуском изготовлены из термически обработанной (азотированной) высококачественной инструментальной стали с хорошо отполированными внутренними поверхностями.
Пневматические запорные форсунки штифтового типа
Эти усовершенствованные форсунки имеют быстродействующую полнопроходную конструкцию, которая увеличивает производство деталей и сокращает время цикла. Они также устраняют проблемы со слюнотечением. Особенности включают ленты нагревателя и гильзу для термопары для управления отдельными зонами и защиты от обратного выброса. Использование включает применение конструкционной пены, а также их использование в качестве прямых ворот в деталь.
Быстрая смена цвета
Крестовины / Система быстрой смены цвета
Система Quick-Change Color SystemGenca поддерживает рост производительности и снижает затраты благодаря конструкции с двойным выпускным портом, которая позволяет попеременно подавать пластик из двух основных или дополнительных экструдеров.
